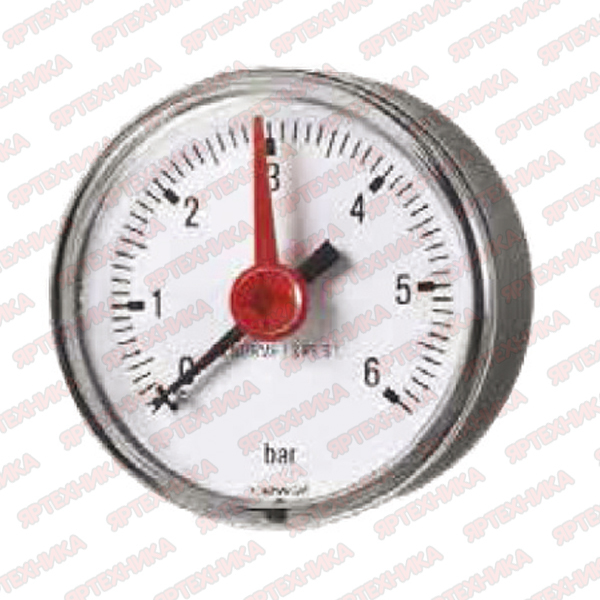

Манометры осевые и радиальные: «Отличие осевого и радиального манометра»

 №

позиции

Номинальный диаметр корпуса 63мм

Диапазон рабочих температур: -20/+65°C

Класс точности (1,6)

Дополнительная погрешность при изменении температуры

окружающей среды от 20+2°С в диапазоне рабочих

температур на каждые 10°С составляет не более +0,4%.

Допустимые температуры:

Окружающая среда: -20…+60°С.

Измеряемая среда: максимум +100 °С

Рекомендуемые диапазоны измерений давления:

Измеряемое давление до 75% от конечного значения шкалы.

Присоединение: Латунь, штуцер снизу

Измерительный элемент: Трубчатая пружина Бурдона, латунь.

Передаточный механизм: Латунь.

Циферблат: Алюминий белого цвета, градуировка черного и красного цвета.

Стрелка: Алюминий черного цвета,

Корпус стальной: герметичен и заполнен глицерином

Описание:

Манометр с трубкой Бурдона с гидрозаполнением модели 213.53 состоит из корпуса из нержавеющей стали и контактирующих с измеряемой средой частей из медного сплава.

Модель 213.53 соответствует требованиям международного промышленного стандарта EN 837-1, распространяющегося на манометры с трубкой Бурдона.

Благодаря гидрозаполнению корпуса чувствительный элемент и механизм эффективно демпфируются. Кроме того, данные приборы в частности подходят для измерительных точек с высокими динамическими нагрузками, например, при быстроменяющихся циклах нагрузки или в условиях вибрации.

Корпус манометров модели 213.53 поставляется с номинальным диаметром 50, 63 и 100 мм и имеет степень пылевлагозащиты IP65. При классе точности 1,0 данный манометр подходит для различных областей промышленного применения.

В случае монтажа в панелях управления манометры с технологическим присоединением сзади могут оснащаться монтажным фланцем или трехкантовым кольцом и монтажным кронштейном.

Применение:

• Для точек измерения с высокой динамической нагрузкой и наличием вибрации
• Для газообразных и жидких сред, не являющихся высоковязкими или кристаллизующимися, а также не агрессивными по отношению к деталям из медного сплава
• Гидравлические системы
• Компрессоры, судостроение

Особенности:

• Виброустойчивость и ударопрочность
• Особо прочная конструкция
• Утверждение типа для судостроения
• Диапазоны измерения до 0 . .. 1000 бар

Цены уточняются при заказе!

Технические характеристики:

• Конструкция: EN 837-1

• Номинальный диаметр, мм: 50, 63, 100

• Класс точности:
     • Ном. диаметр 50, 63: 1,6
     • Ном. диаметр 100: 1,0

• Диапазоны шкалы:
     • Ном. диаметр 50: От 0 … 1 до 0 … 1000 бар
     • Ном. диаметр 63, 100: От 0 … 0,6 до 0 … 1000 бар

• Ограничения по давлению:
     • Ном. диаметр 50, 63::
       — Постоянное: Значение полного диапазона измерения
       — Переменное: 3/4 x ВПИ
      — Кратковременное: 2/3 x ВПИ
     • Ном. диаметр 100:
       — Постоянное: Значение полного диапазона измерения
       — Переменное: 0,9 x ВПИ
       — Кратковременное: 1,3 x ВПИ

• Допустимая температура:
     • Окружающая среда: -20 … +60 °C
     • Измеряемая среда: +60 °C максимум

• Влияние температуры: При отклонении температуры измерительной системы от нормальной (+20 °C): макс. ±0,4 %/10 K от ВПИ

• Пылевлагозащита: IP65 в соответствии с EN 60529 / lEC 60529

• Технологическое присоединение: Медный сплав Присоединение снизу или сзади
  Ном. диаметр 50, 63: G ¼ B (наружная резьба), SW 14
  Ном. диаметр 100: G ½ B (наружная резьба), SW 22

• Чувствительный элемент:
  • Ном. диаметр 50: Медный сплав, типа C или спираль
  • Ном. диаметр 63:
  ≤ 400 бар: Медный сплав, типа C или спираль
  > 400 бар: ≥ 400 бар: Нержавеющая сталь 316L, спираль
  • Ном. диаметр 100:
  < 100 бар: Медный сплав, тип C
  ≥ 100 бар: Нержавеющая сталь 316L, спираль

• Механизм: Медный сплав

• Циферблат:
  • Ном. диаметр 50, 63: Пластмасса ABS, белая, с белым ограничителем стрелки
  • Ном. диаметр 100: Алюминий, белый, черные символы

• Стрелка:
  • Ном. диаметр 50, 63: Пластмасса, черная
  • Ном. диаметр 100: Алюминий, черная


• Корпус:
  Нержавеющая сталь, неокрашенная Уплотнение со стороны технологического присоединения с уплотнительным кольцом Для компенсации давления внутри корпуса для всех диапазонов может использоваться заглушка отверстия заполнения.

  Положение выдуваемой крышки:
    • Ном. диаметр 50: Сзади корпуса, на 12 часов
    • Ном. диаметр 63, 100: По периметру корпуса, на 12 часов

• Смотровое стекло: Пластмасса, особопрозрачное

• Кольцо на корпусе: Витое трехкантовое кольцо, нержавеющая сталь, блестящая поверхность

• Гидрозаполнение: Глицерин

Опции:

• Другое технологическое присоединение

• Уплотнения (модель 910.17, см. типовой лист AC 09.08)

• Измерительная система и механизм из нержавеющей стали (модель 233.53)

• Ном. диаметр 100: Подстройка нулевой точки (с лицевой панели)

• Версия для работы с повышенной температурой измеряемой среды со специальным мягким припоем — Ном. диаметр 50, 63: 100 °C — Ном. диаметр 100: 150 °C

• Расширенный диапазон температур окружающей среды -40 … +60 °C с заполнением силиконовым маслом

• Фланец для монтажа на панели, нержавеющая сталь, для присоединения сзади

• Фланец поверхностного монтажа, нержавеющая сталь (только для номинального диаметра 63, 100)

• Монтажный клэмп, для присоединения сзади

  (383) 373-25-05

  (383) 291-75-77

или отправьте Вашу потребность по поставке:

        Выбирая компанию Сибирь-Промкомплект в качестве поставщика оборудования, Вы получаете не только высококачественный товар ведущих производителей по одним из самых низких цен, но и наши следующие преимущества:

Опыт

Все наши специалисты имеют большой опыт в сфере снабжения предприятий оборудованием. Понимание Вашей потребности с полуслова!

Всесторонняя консультация

Наши специалисты предлагают исчерпывающую консультацию по всем вопросам на всех этапах сделки — от первого звонка, на этапе подбора необходимого оборудования, до доставки и передачи/обмена необходимой документации.

Всегда низкие цены

Наша компания предлагает максимально конкурентные цены на рынке. В результате прямого сотрудничества с производителями нашего профильного оборудования, мы гарантируем одни из самых низких цен на все наши товарные позиции!

Комплексное снабжение

Мы специализируемся на выполнении сложных, комплексных потребностей, заявок, содержащих различные виды оборудования и материалов, в том числе, не входящих в наш основной каталог!

Долгосрочное сотрудничество

Наша компания нацелена на то, чтобы стать вашим постоянным поставщиком, предлагая наиболее выгодные для Вас условия! Поэтому мы всегда соблюдаем все условия сделки «от и до»!

Пунктуальность

Сотрудничая с нами, исходя из большого опыта наших специалистов, будьте уверены в исполнении всех этапов поставки в отведенные сроки!

Найдем решение

Найдем и подберем оборудование и материалы именно под Ваши нужды. Если Вы не знаете конкретные модель и/или марку мы сами подберем именно то оборудование, которое будет выполнять поставленные задачи при Ваших условиях эксплуатации, вписываясь в рамки Вашего бюджета!

Строгий контроль

Наша продукция прошла контроль качества и соответствует всем нормам и требованиям (подкреплено соответствующими сертификатами), предъявляемым к данному виду оборудования на территории России.

005.10198

213.53.050/063 0/10BAR, G1/4 B», ЗАДНЯЯ КРЕПЛЕНИЕ, ГЛИЦЕРИН
12897630

41,08 €

005.10160

213.53.063 0/10БАР, G1/4″B, РАДИАЛЬНЫЙ ФИТИНГ

30,14 €

005.10214

232.50.063 0/25 МПа, G1/4″B, ЗАДНЯЯ КРЕПЛЕНИЕ+СИЛИКОНОВОЕ НАПОЛНЕНИЕ
83127165

334,29 €

092.10138

232. 50.100 0/10 БАР, G1/2″B, НИЖНЯЯ КРЕПЛЕНИЕ

138,22 €

005.10199

233.50.063 0/25 МПа, G1/4″B, ЗАДНЯЯ КРЕПЛЕНИЕ+СИЛИКОНОВОЕ НАПОЛНЕНИЕ
83100418

184,55 €

005.10192

233.50.063 0/400 бар, G1/4″B, ЗАДНЯЯ КРЕПЛЕНИЕ+ГЛИЦЕРИНОВЫЙ НАПОЛНИТЕЛЬ, ATEX
46547215

126,19 €

005.10191

233.50.063 0/60 бар, G1/4″B, ЗАДНЯЯ КРЕПЛЕНИЕ+ГЛИЦЕРИНОВЫЙ НАПОЛНИТЕЛЬ, ATEX
14137310

126,19 €

092.10131

233.50.100 0/250БАР, G1/2B, РАДИАЛЬНЫЙ ФИТИНГ+ГЛИЦЕРИН НАПОЛНЕННЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 1. 4571, WIKA

164,22 €

005.10103

63 мм, 0–400 бар, ФИТИНГ НА ЗАДНЕЙ СТОРОНЕ, КОНИЧЕСКАЯ РЕЗЬБА
GINM638PBL40000000

16,32 €

005.10083

ДИАМ. 63 INOX, 0–1,6 БАР, G1/4″, ФИТИНГ НА ЗАДНЕЙ СТОРОНЕ, ГЛИЦЕРИН

16,99 €

005.10116

ДИАМ. 63, 0-25 бар, глицерин, РАДИАЛЬНЫЙ ФИТИНГ, КОНИЧЕСКАЯ РЕЗЬБА
GINM635RLO25000000

18,53 €

005.10078

ДИАМ. 63 ММ, 0-25 БАР, ЦЕНТРАЛЬНЫЙ ФИТИНГ НА ЗАДНЕЙ СТОРОНЕ G1/4″, ГЛИЦЕРИН
MLA63025DJ

11,94 €
