Выбор манометра для измерения давления: характеристики
Выбор манометра зависит от многих параметров, которые мы опишем в этой статье.
Диапазон измерения манометра

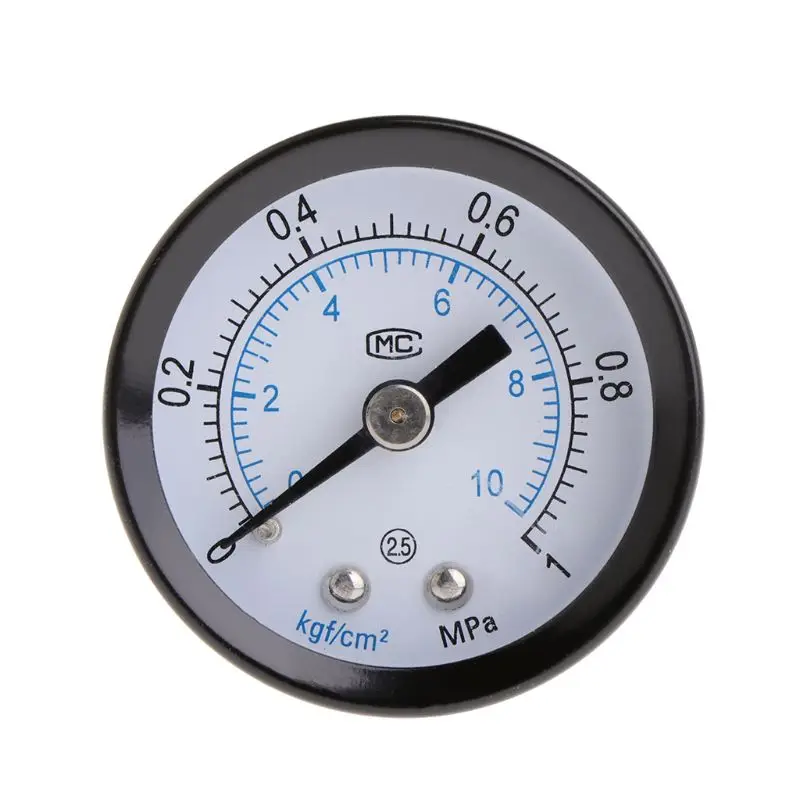

Стандартный ряд диапазонов давления манометров:
0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 кгс/см²
1кгс/мс²=0,980665 бар=0,0980665 МПа=98,0665 кПа

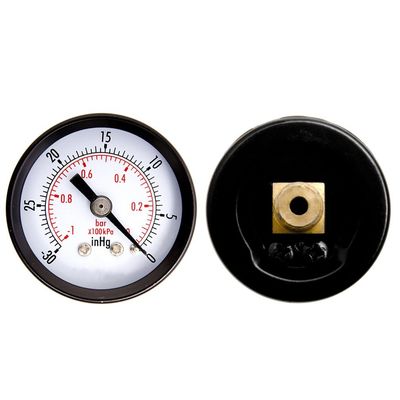

Стандартный ряд диапазонов давления мановакуумметров:
-1..+0.6, -1..+1.5, -1..+3, -1..+5, -1..+9, -1..+15, -1..+24 кгс/см²=бар=атм=0.1Мпа=100кПа

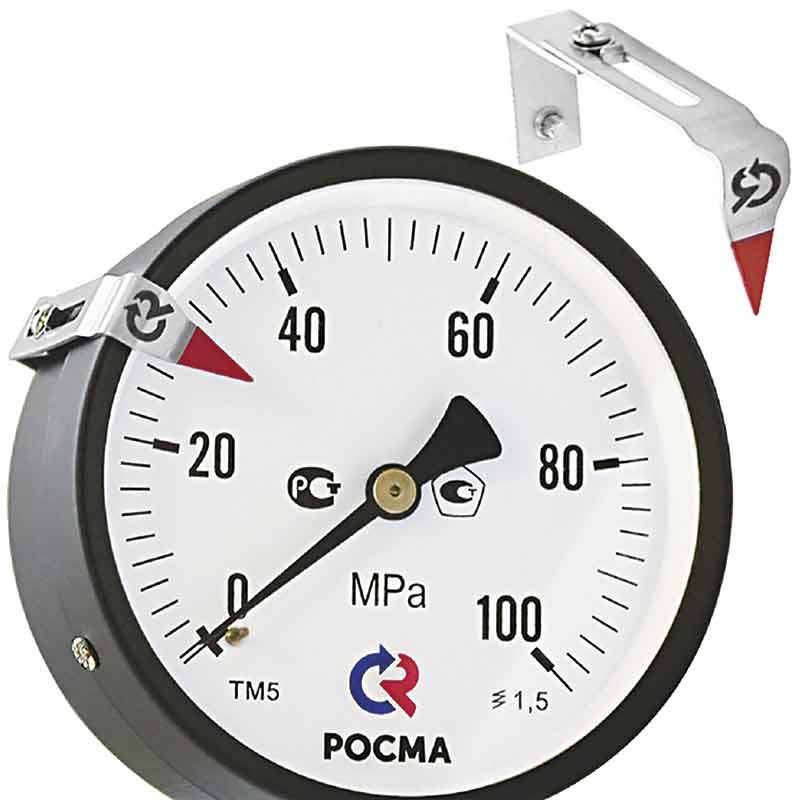

Если Вы сомневаетесь, с какой шкалой прибор нужен для Ваших целей, при выборе диапазона главный фактор — попадание рабочего давления в диапазон от 1/3 до 2/3 шкалы измерения.
Выбирая диапазон шкалы, нужно знать, что рабочее давление должно попадать в диапазон от 1/3 до 2/3 шкалы измерения.
Чтобы обеспечить стабильную работу, следует покупать прибор со шкалой 0-10 атм, так как давление 5.
5 атм попадает в диапазон от 1/3 до 2/3 шкалы 3.3 атм и 6.6 атм соответственно.
При условии, что давление менее 1/3 шкалы, значительно возрастает погрешность измерения давления.
При условии, когда измеряемое давление более 2/3 шкалы, прибор работает в перегруженном режиме, что влечет за собой сокращение срока службы манометра.
Класс точности манометра
Выбор манометра зависит от класса точности.
Класс точности — это допустимый процент погрешности результатов измерения прибора от шкалы измерения.
Существует стандартный ряд классов точности для манометров: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15.
Можно рассчитать погрешность манометра самостоятельно. Например, если Ваш прибор на 10 атм и имеет класс точности 1.5, допустимая погрешность — 1.5% от шкалы измерения (0.15 атм). В случае, если погрешность Вашего манометра превышает это значение, прибор подлежит замене. Без специального оборудования установить, что прибор неисправен, невозможно.
Установить несоответствие класса точности может только специализированная организация, которая имеет поверочную установку с манометром высокого класса точности, являющимся эталоном. Проблемный манометр и эталонный прибор подсоединяются к линии с давлением, после чего сравнивают показатели.
Диаметр манометра
Этот параметр важен для приборов, имеющих круглый корпус.

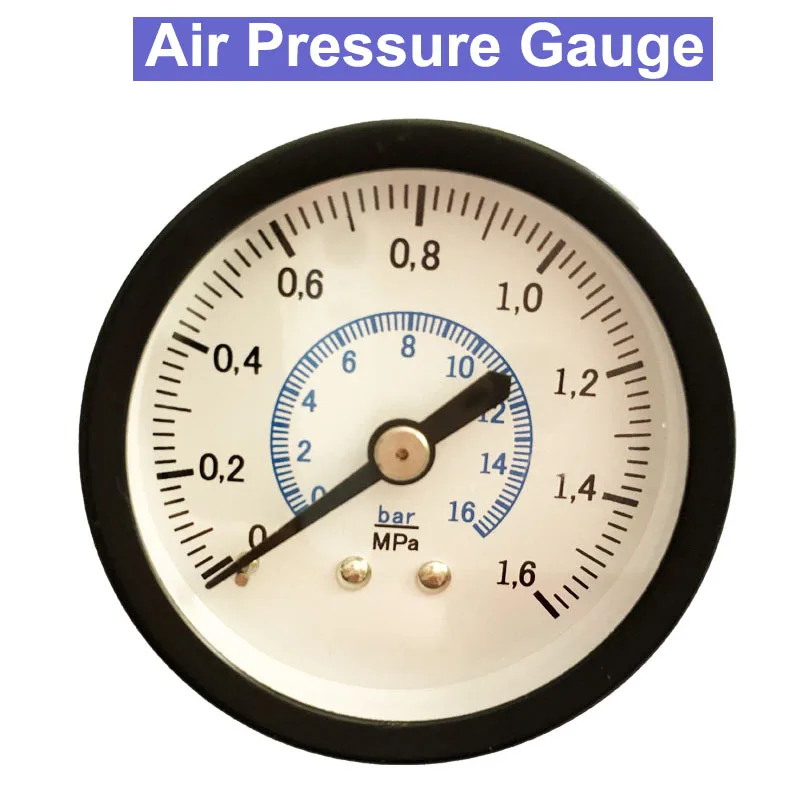

Стандартные диаметры: 40, 50, 63, 80, 100, 150, 160, 250 мм.
Расположение штуцера
Возможны два варианта:
• Радиальное расположение — присоединительный штуцер выходит из манометра снизу.

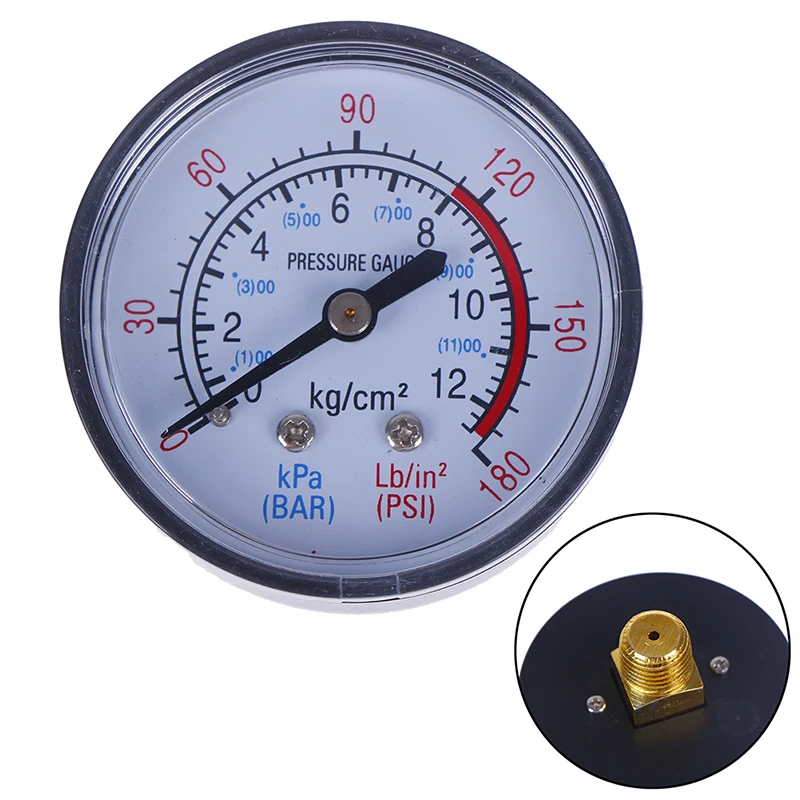

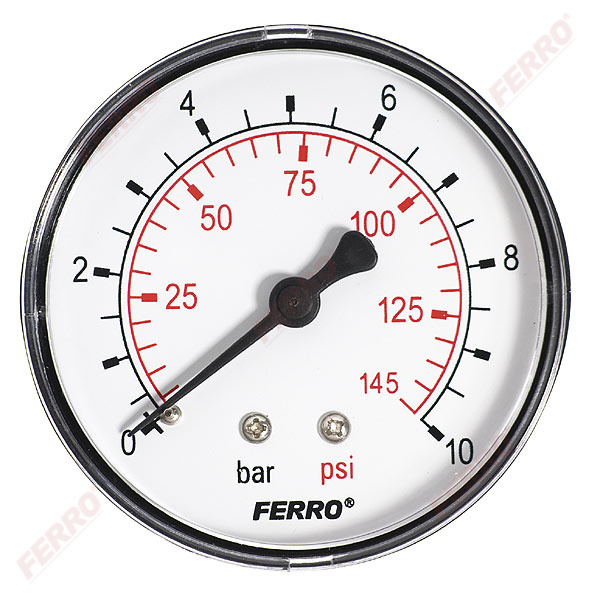

• Торцевое — штуцер расположен сзади, с тыльной части прибора.
Присоединительная резьба
Для манометров наиболее характерны метрическая и трубная виды резьбы.
Существует стандартный ряд видов резьбы: М10х1, М12х1.5, М20х1.5, G1/8,G1/4, G1/2.
Для приборов импортного производителя характерна трубная резьба. Для отечественных манометров — метрическая.
Межповерочный интервал
Срок, по истечению которого нужно производить поверку манометра называют межповерочным интервалом. Новые приборы имеют первичную заводскую поверку. Об этом свидетельствует клеймо поверителя, расположенное на циферблате или на корпусе манометра, и отметка в паспорте. Первичная поверка бывает на 1 или 2 года. Для манометров, которые используются в личных целях, поверка не критична, поэтому можно выбирать любой манометр. Для ведомственных объектов — заводов, топочных, тепловых пунктов и прочих, — по истечению срока первичной поверки, манометр подлежит переповерке в центре стандартизации и метрологии, или в специализированных организациях, имеющих лицензию на поверку, и соответствующее оборудование. Следует знать, что переповерка как правило, стоит дороже, чем покупка нового прибора, или равна ей. Кроме того, к сумме добавляется оплата за сдачу прибора. Если манометр не проходит повторную поверку, придется также заплатить за ремонт и за последующую поверку.
Исходя из вышесказанного, при выборе манометра нужно:
- Приобретать манометр, у которого первичная поверка на 2 года.
- Прежде чем отдать прибор на переповерку, посчитайте все расходы и оцените, выгодное ли это мероприятие. В расчет входит стоимость переповерки и оплата ремонта в случае необходимости. Например, если система подвергалась гидравлическим ударам от пульсации среды, то по истечению 2 лет службы, как правило, 50% манометров не проходят переповерку.
Условия эксплуатации манометров
Если эксплуатация прибора предполагает особые воздействия на манометр, такие как работа с вязкими веществами, воздействие агрессивных сред, работа в условиях высокой вибрации, в условиях высоких (более +100°С) и низких (менее -40°С) температур, нужно использовать специализированный прибор, предназначенный для работы в соответствующих условиях.
С манометрическими головками, изготавливаемыми нашим производством, Вы можете ознакомиться в каталоге.
«Виды манометров для измерения давления. Классификация манометров.»
Манометр представляет собой устройство для измерения физической величины силы, действующей на единицу площади и в зависимости от конструкционных особенностей, области применения и других признаков подразделяется на несколько типов. Применяется этот прибор строго в соответствии со своим назначения и в условиях, предписанных производителем.
Виды манометров по принципу действия и применению
Помимо собственно манометра используются также вакуумметр (назначение — определение рабочей среды) и мановакуумметр (назначение — определение давления и рабочей среды). Основное визуальное различие этих приборов, которое сразу бросается в глаза, заключается в шкале. Шкала, на которую нанесены только положительные значения, свидетельствует о том, что это манометр. Шкала с отрицательными значения принадлежит вакуумметру. Если на шкалу нанесены как положительные, так и отрицательные значения, это мановакуумметр.
Помимо вышеперечисленных существуют и другие типы манометров по виду исчисляемого давления. К ним относятся напоромеры (назначение — установление малого напора до 40 кПа), тягомеры (назначение — установление разряжения давления до -40 кПа).
По принципу действия различают следующие виды манометров:
- жидкостные;
- грузопоршневые;
- пружинные.
Вторая разновидность относится к агрегатам высокой точности данных. Третьи, пружинные, имеют несколько подвидов: коробчатые, пластинчатые, трубные. Отнесенность к тому или иному подвиду определяется типом пружины. Сюда же относятся дифференциальные устройства.

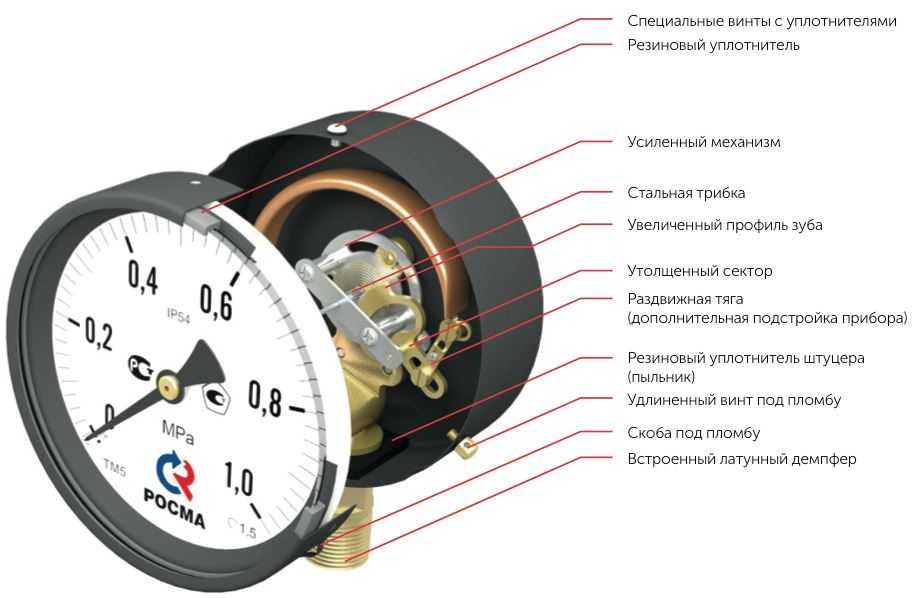

Принцип работы наиболее простых по своему строению измерителей напора построен на использовании трубчатой пружины, так называемой, трубки Бурдона, которая под воздействием давления выпрямляется. Ее свободный конец действует на рычаг, который в свою очередь передвигает стрелку циферблата.
Некоторые типы манометров для измерения давления газа предназначены для применения в конкретной сфере.
Различают следующие варианты:
- общетехнические;
Манометр общетехнический МП2-Уф
- автомобильные;
- судовые;
Манометр судовой МТПСф-100-ОМ2
- железнодорожные;
Манометр железнодорожный МП-2ф
- самопишущие;
- электроконтактные;
Манометр электроконтактный ДМ2005ф тех. стекло
- виброустойчивые;
Манометр виброустойчивый ДМ8008-Вуф
- точных измерений;
Манометр точных измерений виброустойчивый МТИ-ВУф IP54 без корректора «0»
- специальные.
Общетехнические аппараты являются распространенным устройством с широким спектром применения. Основным критерием эксплуатации такого прибора считается неагрессивная среда, т.е. любое вещество в газообразном или жидком состоянии, которое не вступает в реакцию со сплавом меди. Автомобильные, железнодорожные, судовые применяются в отдельно взятой индустрии (утилитарность очевидна из названия).
Электроконтактные модели имеют два контакта, которые настраиваются на максимальную и минимальную предельно допустимую величину напора. При превышении максимального показателя или снижении до минимальной, цепь размыкается. Можно настроить так, чтобы цепь не размыкалась. Такие устройства активно эксплуатируются в промышленности, например, в угольной для охлаждения электродвигателя.

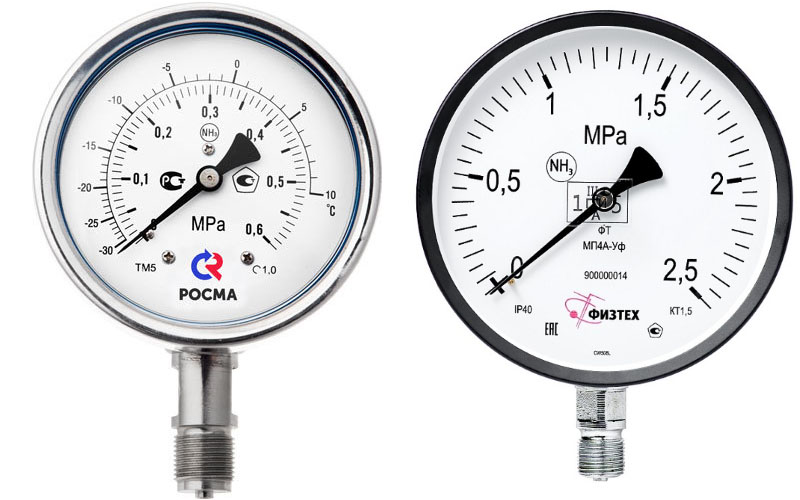

Устройства также классифицируются в зависимости от ряда ограничений по эксплуатации. К таким подгруппам относятся кислородные, ацетиленовые и аммиачные. К первому варианту прибегают только в условиях работы с обезжиренными трубами оборудования. Вторые предназначены для замера величины силы, действующей на единицу площади ацетилена. К третьим предъявляются особые требования по устойчивости к коррозии.
Типы манометров в зависимости от характеристик
Каждый аппарат имеет конкретный набор ключевых характеристик. Таким образом виды манометров для измерения давления газа также подразделяются в зависимости от следующих критериев:
- диапазон колебания физической величины;
- класс точности;
- степень защиты;
- климатическое исполнение корпуса и др.
Диапазон колебания физической величины является одной из ключевых характеристик. Существуют стандартные шкалы. При выборе необходимо исходить из показателя рабочего напора. Класс точности определяется качеством и соответственно ценой прибора. Класс точности может варьировать от 0,15 до 4, чем ниже значение, тем лучше.
