Манометр технический МП-3У — Энергетические технологии

Регистрация Вход

Бренды

Главная → Давление → Манометры → Манометр технический МП-3У

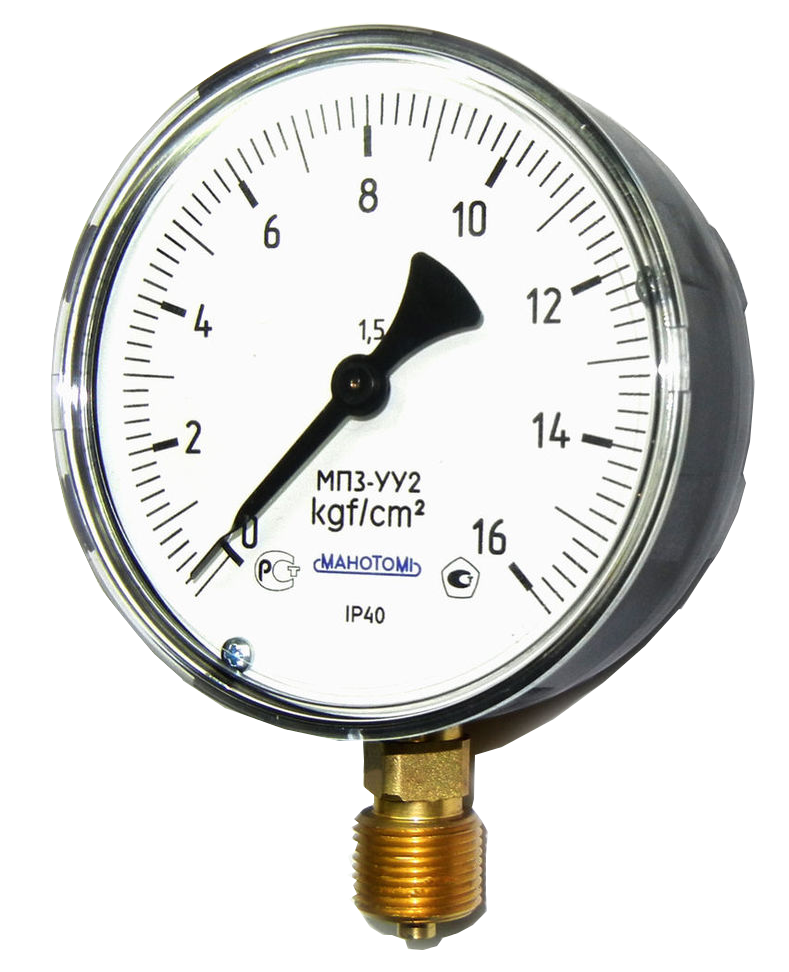

Манометры, вакуумметры и мановакуумметры показывающие МП3-У, ВП3-У и МВП3-У предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена, хладонов 12, 13, 22, 142, 502, 134a и 404а.

Приборы могут поставляться с демпфером.

Описание товара

Приборы могут поставляться с демпфером.

ВНИМАНИЕ! Приборы могут поставляться с указателем предельного давления.

Примеры записи обозначения приборов при заказе

Для правильного обозначения прибора с необходимыми Вам техническими характеристиками предлагаем добавить прибор в «Корзину», выбрав все требуемые Вам характеристики прибора — система выдаст единственно верный вариант написания обозначения прибора при заказе. Схема условного обозначения приборов

Основные технические характеристики

Диапазоны показаний приборов:

МП3-У — от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см²
ВП3-У — от -1; -0,6 до 0 кгс/см²
МВП3-У — от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см²
По заказу приборы поставляются в единицах измерения кПа (до 6 кгс/см²), МПа (свыше 9 кгс/см²)

Диаметр корпуса -100 мм
Класс точности приборов — 1,5 (по заказу 1,0, кроме МП3-У на 0,6 кгс/см²)
Степень защиты — IP40 (по заказу — IP53)
Масса приборов — не более 0,7 кг
Гарантийный срок эксплуатации — 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации)
Средний срок службы — 10 лет
Материалы деталей:
- корпус — сталь, алюминиевый сплав, ударопрочный полистирол
- стекло — оконное
- трубчатая пружина — медный сплав, железо-никелевый сплав*
- держатель — медный сплав, сталь*
- механизм — медный сплав, нержавеющая сталь, сталь 08 кп*
*детали прибора производятся из разных материалов
Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой до 0,1 мм (группа L3 по ГОСТ 12997-84)
Климатическое исполнение по ГОСТ 15150-69

У2 — по умолчанию приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С)
Т2 — по заказу приборы имеют исполнение Т2 (диапазон рабочих температур -50 до +60 °С)

Варианты исполнения:

-//- — по умолчанию с радиальным штуцером без фланца

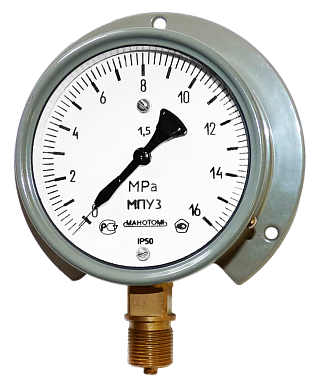

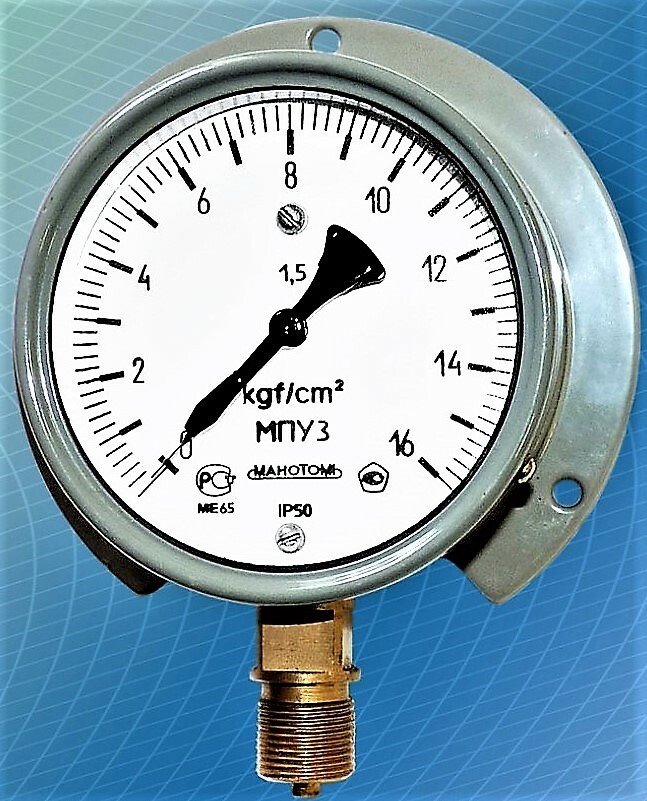

с радиальным штуцером с задним фланцем
с осевым штуцером с передним фланцем
с осевым штуцером без фланца

Фланец для крепления прибора на панели

-//- — по умолчанию приборы поставляются без фланца
Ф — по заказу приборы поставляются с задним расположением фланца

Измеряемая среда

-//- — по умолчанию жидкость, пар, газ, в том числе пропан бутан
«кислород» — по заказу исполнение для измерения давления жидкого, газообразного кислорода
«ацетилен» — по заказу исполнение для измерения давления ацетилена
«хладон» — по заказу исполнение для измерения давления хладонов (в примечании к заказу укажите необходимость дополнительной температурной шкалы)

Резьба присоединительного штуцера

-//- — по умолчанию метрическая резьба М20х1,5-8g
G1/2-B — по заказу дюймовая резьба
K1/2 «- по заказу коническая резьба

Технологическая черта на шкале

-//- — по умолчанию без черты
«черта» — по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)

Демпфер для гашения пульсирующего давления

-//-— по умолчанию приборы поставляются без демпфера до 60 кгс/см² включительно и с демпфером свыше 100 кгс/см² включительно
демпфер — по заказу демпфер устанавливается на прибор с любым диапазоном показаний

Вариант исполнения

-//- — по умолчанию исполнение общепромышленное
Э — по заказу приборы изготавливаются для поставки на экспорт
АЭС — по заказу приборы изготавливаются для поставки на атомные электростанции (АЭС)

Заводской номер

-//-— по умолчанию приборы поставляются без заводского номера
Ном. — по заказу приборы изготавливаются с заводским номером

Поверка приборов

Поверка

-//- — по умолчанию приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004
ЦСМ — по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ «Томский Центр стандартизации, метрологии и сертификации».

Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90 (МЕТОДИКА ПОВЕРКИ).
Межповерочный интервал – 1 год.
