Манометр измеряет какое давление: «Какое давление обычно показывает манометр»

Как правильно использовать манометр для измерения давления в трубопроводе

Манометры — незаменимые приборы, с помощью которых осуществляется измерение давления рабочей среды в трубопроводах, котлах, насосах, другом оборудовании и в аппаратах. Эти устройства отличаются простым принципом снятия показаний. Чтобы разобраться с тем, как измерить давление манометром, не требуется какой-либо специальной подготовки. Справиться с этим сможет практически любой человек, прошедший инструктаж. Однако есть определенные моменты, которые необходимо учитывать.

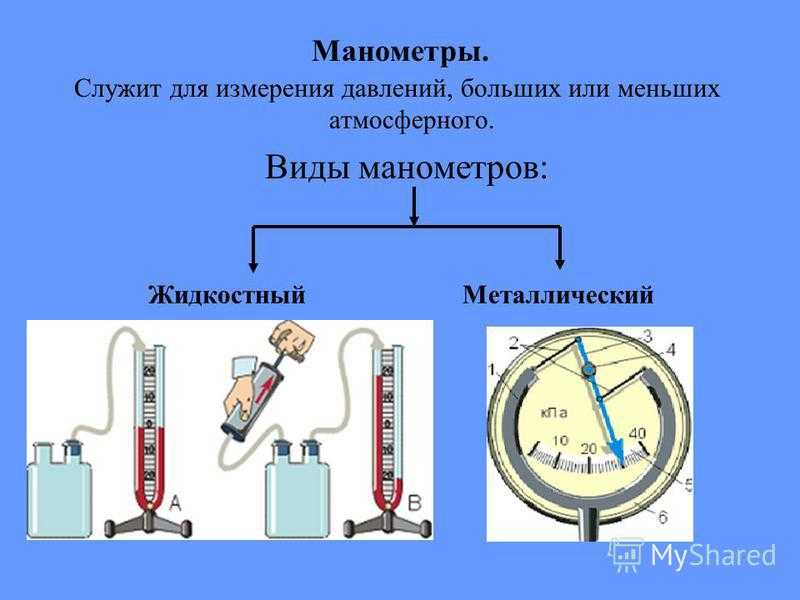

Виды манометров

Сегодня существует большое количество разновидностей манометров. Они имеют различную конструкцию и подходят для разных целей. Для измерения давления рабочей среды в трубопроводах и различном оборудовании чаще всего применяют следующие виды приборов:

• пружинные — величина давления уравновешивается за счет силы, возникающей при деформации пружины. Приборы отличаются простотой конструкции, благодаря этому при необходимости не составляет сложности разобрать манометр для проведения ремонта;

• мембранные — основным функциональным элементом является мембрана, которая деформируется под действием напора рабочей среды, за счет чего возникает уравновешивающая сила упругости;

• поршневые — для уравновешивания давления используется поршень с грузом определенной величины;

• электроконтактные — эти приборы используются в системах автоматического контроля и сигнализации.

Как правильно измерять давление манометром

Мерить давление очень просто, если понимать общий принцип действия, характерный для всех механических манометров. Прибор имеет уравновешивающий элемент (пружину, поршень, мембрану и т.д.), который воспринимает нагрузку от напора рабочей среды и деформируется либо перемещается под ее воздействием.

Уравновешивающий элемент размещается внутри корпуса прибора и имеет механическую связь со стрелкой. Таким образом, перемещение стрелки измерителя зависит от величины действующего давления. Эта величина отображается стрелкой на шкале прибора.

Чтобы получить показания, достаточно просто смотреть на шкалу манометра. Стрелка на ней указывает на шкале величину давления, которое действует в системе в настоящий момент. При изменении измеряемой величины стрелка одновременно перемещается по шкале на соответствующее значение. Это делает измерение максимально удобным и доступным практически для любого человека.

Однако просто смотреть на прибор бывает недостаточно. Чтобы правильно пользоваться манометром, необходимо также иметь представление о величинах измерения, которые указываются на шкале. Чаще всего используются следующие величины:

• техническая атмосфера. Величина атмосферного давления, действующего на уровне Мирового океана. Одна атмосфера соответствует 1 кг/см2;

• величина водяного столба. Соответствует гидростатическому давлению столба воды нормальной плотности высотой 1 мм температурой 4 °C, которое действует на плоское основание. Эта единица часто применяется при осуществлении гидравлических расчетов;

• бар — техническая величина, которая примерно соответствует 1 атмосфере и 10 м водяного столба. Часто используется в характеристиках насосов, арматурных устройств, котлов, другого оборудования;

• паскаль. Единица измерения, принятая в системе СИ, равная 1 Н/м2. Величина, равная 0,1 МПа, примерно соответствует 1 атмосфере или 1 бар.

Класс точности

При измерении нужно учитывать также класс точности прибора, который указывается в его паспорте и на шкале (условно обозначается литерами KL или CL). Это процентное отношение допустимой погрешности к диапазону измерений. Стандартном предусматривается следующий ряд классов точности: 4; 2,5; 1,5; 1; 0,6; 0,4; 0,25; 0,15. Более высокий класс точности говорит о том, что прибор менее точный. Низкое его значение свидетельствует о высокой точности.

Величину допустимой погрешности можно рассчитать путем умножения класса точности на диапазон измерений с последующим делением полученного произведения на 100. Так, для манометра 4 класса точности с диапазоном измерения 2,5 МПа величина погрешности составит 0,1 МПа.

Манометр — из чего состоит? Виды и типы

Что такое манометр

Термин «манометр» в основе имеет два греческих слова: «измерять» и «неплотный». Из этого понятны его назначение и основные функции — измерения в неких неплотных средах (жидкостях и газах).

Манометр — это прибор для измерения искусственно созданного давления газа или жидкости в замкнутой системе.

Не следует путать его с барометром, который тоже показывает давление, но только атмосферное. В то время как с помощью манометра можно измерить, с какой силой жидкость или газ давит на стенки герметично закрытой емкости. Условно говоря, он показывает плотность воздуха внутри закрытого пространства.

Единица измерения давления: паскаль (Па). Она отражает силу в 1 Н, которая равномерно действует на площадь 1 кв. м. Также давление иногда измеряют в барах, атмосферах, миллиметрах ртутного или водяного столба.

Для чего нужен манометр

В зависимости от модификации манометры могут использоваться в самых разных сферах:

• при накачивании автомобильных шин;

• в обслуживании систем кондиционирования и отопления;

• в гидравлических узлах для передвижения железнодорожной стрелки;

• для контроля давления в пневматических агрегатах на производстве;

• в нефтяной и газодобывающей промышленности;

• для обслуживания двигателей на морских судах и т.

  д.

Основное назначение манометра — проинформировать об избыточном или недостаточном давлении воды, пара, газа или иной рабочей среды. В промышленности также выделяют сигнальные приборы, которые помогают предотвратить взрывы и техногенные катастрофы из-за разрыва емкостей с опасными веществами (например, аммиаком или горячим паром).

Практикующий детский психолог Екатерина Мурашова

Бесплатный курс для современных мам и пап от Екатерины Мурашовой. Запишитесь и участвуйте в розыгрыше 8 уроков

Жидкостный манометр

Этот тип манометров появился первым еще в XVII веке. Он ведет свое начало от опытов Торричелли — одного из учеников Галилео Галилея.

Итальянский ученый погружал в емкость запаянную с одного конца и наполненную ртутью трубку. Некоторое количество ртути выливалось из трубки, и в ее верхней части получался вакуум. Соответственно, при повышении атмосферного давления ртутный столбик в трубке поднимался, а при понижении — опускался.

Принцип работы жидкостного манометра в целом похож на принцип работы системы из опыта Торричелли. Этот прибор представляет собой систему сообщающихся сосудов — две трубки, соединенные в U-образную конструкцию. Система наполовину заполнена жидкостью (обычно ртутью), и если на нее действует только атмосферное давление — уровень жидкости в обеих трубках будет одинаков.

Если одну из трубок подключить к накачивающему устройству или к закрытой емкости, на жидкость в ней будет действовать измеряемое давление (Р₁). В то время как на жидкость во второй трубке действует только атмосферное давление (Р₂). При изменении Р₁ уровень жидкости во второй трубке тоже будет меняться.

Измерив разность высоты столба Δh = h

1 − h₂, можно узнать, насколько изменилось давление Δp = p₁ − p₂.

Результат измерений, полученный в сантиметрах ртутного столба, переводят в паскали из расчета:

1 см ртутного столба (при 0°C) = 1333,22 Па.

Для получения результата сразу в паскалях можно воспользоваться формулой, которая определяет давление воды на стенки емкости:

Р = ρgh, где ρ — плотность жидкости, g — ускорение свободного падения, h — высота столба.

Ускорение свободного падения (g) равно 9,8 H/кг.

Интересный факт!

Слава изобретателя манометра принадлежит Торричелли, но на самом деле он был придуман на столетие раньше Леонардо да Винчи. Гениальный художник и ученый написал трактат по гидравлике, в котором рассказал о замере давления воды с помощью U-образной системы. Однако этот труд до широкой публики дошел только в XIX веке.

Другие виды манометров

Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.

Деформационные манометры

Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.

Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.

Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.

Интересный факт!

Деформационный манометр был изобретен случайно. В 1845 году швейцарский ученый Р. Шинц наблюдал, как на производстве рабочие восстанавливали сплющенную металлическую трубку, заглушив один ее конец и закачав внутрь воду. Под действием давления трубка разогнулась, а ученому пришла в голову мысль использовать такой же элемент для измерений, но работать с воздухом, а не с водой.

Поршневые манометры

Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.

Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G₁+ G₂.

Давление под поршнем рассчитывается по формуле:

, где G₁— масса грузов, G₂— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.

Также давление можно выразить через силу согласно закону Паскаля:

P = F / S, где F — сила, действующая на поршень, S — площадь поршня.

С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.

Задачи

Чтобы научиться решать задачи под руководством опытного преподавателя, приходите на онлайн-курсы по физике для 9 класса!

Задача 1

В канистру налит бензин и высота столба составляет 0,6 м. Плотность бензина — 710 кг/м². Определите давление бензина на дно канистры. Ускорение g равно 9,8 H/кг.

Решение:

Нам известно:

h = 0,6 м;

ρ = 710 кг/м².

Согласно формуле, определяющей давление жидкости на стенки сосуда:

Р = ρgh;

P = 710 × 9,8 × 0,6 = 4174,8 Па = 4,7 кПа.

Ответ: 4,7 кПа.

Задача 2

На поршень, погруженный в цилиндр с маслом, положили груз весом 3 кг. Площадь поршня составляет 2 см2, а его вес — 300 гр. Чему равна сила давления под поршнем?

Решение:

Итак, у нас дано:

G₁= 3 кг;

G₂= 300 гр = 0,3 кг;

F = 2 см² = 0,0002 м²;

Ускорение g равно 9,8 H/кг.

Ответ: 161,7 кПа.

манометр | инструмент | Британика

Давление

Посмотреть все СМИ

Ключевые люди:

Джеймс Ватт

Похожие темы:

металлический сильфон диафрагма манометрическое давление вакуумметр Манометр с трубкой Бурдона

См. всю связанную информацию →

манометр , прибор для измерения состояния жидкости (жидкости или газа), определяемый силой, с которой жидкость в состоянии покоя действует на единицу площади, например, в фунтах на квадратный дюйм или ньютон на квадратный сантиметр.

Показания манометра, представляющие собой разницу между двумя значениями давления, называются манометрическим давлением. Если меньшее из давлений является атмосферным, то общее или абсолютное давление представляет собой сумму манометрического и атмосферного давления.

Простейшим прибором для измерения статического давления примерно до 90 фунтов на квадратный дюйм (62 ньютона на квадратный сантиметр) является U-образный манометр (показан на рисунке), в котором один столб жидкости в трубке открыт для в область высокого давления, а другой столб в область низкого давления. Дифференциальное давление определяется разницей уровней между двумя столбами жидкости и рассчитывается как разница уровней, умноженная на плотность жидкости. Наиболее часто используемыми жидкостями для манометров являются ртуть, масло, спирт и вода.

Манометр с трубкой Бурдона, изобретенный около 1850 г., до сих пор является одним из наиболее широко используемых приборов для измерения давления жидкостей и газов всех видов, включая пар, воду и воздух, при давлении до 100 000 фунтов на квадратный дюйм ( 70 000 ньютонов на квадратный сантиметр). Устройство (также показанное на рисунке) состоит из уплощенной круглой трубки, свернутой в дугу окружности. Один конец припаян к центральному блоку и открыт для жидкости, давление которой необходимо измерить; другой конец запаян и соединен со шпинделем указателя. Когда давление внутри трубки больше, чем давление снаружи, трубка стремится выпрямиться, поворачивая стрелку. Давление считывается по круговой шкале.

Металлические сильфоны и диафрагмы также используются в качестве элементов, чувствительных к давлению. Из-за больших отклонений при небольших изменениях давления сильфонные инструменты особенно подходят для давлений ниже атмосферного. Две гофрированные диафрагмы, запаянные по краям в капсулу, из которой откачивают воздух, используются в барометрах-анероидах для измерения атмосферного давления ( см. альтиметр).

В этих приборах используются механические связи, поэтому они в первую очередь полезны для измерения статического давления или давления, которое изменяется медленно. Для быстро меняющихся давлений больше подходят электрические преобразователи давления, преобразующие давление в электрический сигнал. К ним относятся тензодатчики; подвижные контактные элементы сопротивления; а также индуктивность, сопротивление, емкостные и пьезоэлектрические устройства. Электромеханические преобразователи, которые используются в гидравлических контроллерах, где необходимы скорость и мощность, преобразуют изменения давления жидкости в электрические сигналы.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подписаться сейчас

Эта статья была недавно пересмотрена и обновлена ​​​​Ричардом Палларди.

Манометрическое давление, абсолютное давление и измерение давления

Цели обучения

К концу этого раздела вы сможете:

• Давать определение манометрическому и абсолютному давлению.
• Понимание работы барометров-анероидов и барометров с открытой трубкой.

Если вы прихрамываете на заправочную станцию ​​с почти спущенной шиной, вы заметите, что манометр на авиалинии показывает почти ноль, когда вы начинаете заправлять ее. На самом деле, если бы в вашей шине была зияющая дыра, датчик показал бы ноль, даже если в шине существует атмосферное давление. Почему манометр показывает ноль? Здесь нет никакой тайны. Шинные манометры просто предназначены для чтения нуля при атмосферном давлении и положительного значения, когда давление выше атмосферного.

Точно так же атмосферное давление добавляется к кровяному давлению в каждой части системы кровообращения. (Как отмечено в принципе Паскаля, общее давление в жидкости представляет собой сумму давлений из разных источников — здесь сердца и атмосферы.) Но атмосферное давление не оказывает чистого влияния на кровоток, поскольку оно увеличивает давление на выходе. сердца и вернуться в него тоже. Важно, сколько более высокое кровяное давление, чем атмосферное давление. Таким образом, измерения артериального давления, как и давления в шинах, производятся относительно атмосферного давления.

Короче говоря, манометры очень часто игнорируют атмосферное давление, то есть показывают ноль при атмосферном давлении. Поэтому мы определяем манометрическое давление как давление относительно атмосферного давления. Манометрическое давление является положительным для давлений выше атмосферного давления и отрицательным для давлений ниже его.

Манометрическое давление

Манометрическое давление — это давление относительно атмосферного давления. Манометрическое давление является положительным для давлений выше атмосферного давления и отрицательным для давлений ниже его.

Фактически, атмосферное давление добавляется к давлению в любой жидкости, не заключенной в жесткий контейнер. Это происходит из-за принципа Паскаля. Таким образом, полное давление или абсолютное давление представляет собой сумму манометрического давления и атмосферного давления: P _ABS = P _G + P _ATM , где P _ABS — абсолютное давление, P _G IS Gauge Lage Lize, и P _G IS Gauge Lage Lage и P _G AIS Gauge и P _G IS Gauge Lage, и P _G AIS и . давление. Например, если ваш шинный манометр показывает 34 фунта на квадратный дюйм (фунт на квадратный дюйм), то абсолютное давление равно 34 фунта на квадратный дюйм плюс 14,7 фунта на квадратный дюйм ( P _атм в фунтах на квадратный дюйм) или 48,7 фунта на квадратный дюйм (эквивалентно 336 кПа).

Абсолютное давление

Абсолютное давление представляет собой сумму манометрического и атмосферного давления.

По причинам, которые мы рассмотрим позже, в большинстве случаев абсолютное давление в жидкостях не может быть отрицательным. Жидкости толкают, а не тянут, поэтому наименьшее абсолютное давление равно нулю. (Отрицательное абсолютное давление — это притяжение.) Таким образом, наименьшее возможное манометрическое давление равно P _g = − P _атм (это делает P _абс. нулем). Нет теоретического предела тому, насколько большим может быть манометрическое давление.

Существует множество устройств для измерения давления, от шинных манометров до манжет для измерения артериального давления. Принцип Паскаля имеет большое значение в этих устройствах. Неизменная передача давления через жидкость позволяет точно измерять давление на расстоянии. Дистанционное зондирование часто более удобно, чем помещение измерительного прибора в систему, например в артерию человека. На рис. 1 показан один из многих типов механических манометров, используемых сегодня. Во всех механических манометрах давление приводит к силе, которая преобразуется (или преобразуется) в некоторый тип показаний.

Рис. 1. Этот манометр-анероид использует гибкий сильфон, соединенный с механическим индикатором для измерения давления.

Целый класс манометров использует свойство, согласно которому давление, обусловленное весом жидкости, определяется как P  =  hρg . Рассмотрим, например, U-образную трубку, показанную на рис. 2. Эта простая трубка называется манометр . На рисунке 2(а) обе стороны трубы открыты для атмосферы. Таким образом, атмосферное давление давит на каждую сторону одинаково, поэтому его эффект нейтрализуется. Если жидкость глубже с одной стороны, давление на более глубокой стороне больше, и жидкость течет с этой стороны до тех пор, пока глубины не сравняются.

Давайте рассмотрим, как манометр используется для измерения давления. Предположим, что одна сторона U-образной трубки подключена к какому-либо источнику давления P _abs , такому как игрушечный воздушный шар на рис. 2(b) или упакованная под вакуумом банка из-под арахиса, показанная на рис. 2(c). Давление передается на манометр в неизменном виде, и уровни жидкости уже не равны. На рис. 2(b) P _абс. больше атмосферного давления, тогда как на рис. 2(c) P _абс. меньше атмосферного давления. В обоих случаях P _абс отличается от атмосферного давления на величину hρg , где ρ — плотность жидкости в манометре. На рис. 2(b) P _абс может поддерживать столб жидкости высотой h , поэтому он должен создавать давление на hρg больше, чем атмосферное давление (манометрическое давление P _g равно положительный). На рисунке 2(c) атмосферное давление может поддерживать столб жидкости высотой h , и поэтому P _абс меньше атмосферного давления на величину hρg (манометрическое давление P _g отрицательно). Манометр с одной стороной, открытой в атмосферу, является идеальным устройством для измерения манометрического давления. Манометрическое давление равно P _g = hρg и находится путем измерения h .

Рис. 2. Манометр с открытой трубкой имеет одну сторону, открытую в атмосферу. (a) Глубина жидкости должна быть одинаковой с обеих сторон, иначе давление, оказываемое каждой стороной на дно, будет неодинаковым, и будет течь с более глубокой стороны. (b) Положительное манометрическое давление P _g  = hρg, передаваемое на одну сторону манометра, может поддерживать столб жидкости высотой h. (c) Аналогично, атмосферное давление больше, чем отрицательное манометрическое давление P _g на величину hρg. Жесткость банки предотвращает передачу атмосферного давления на арахис.

Ртутные манометры часто используются для измерения артериального давления. На плечо надевается надувная манжета, как показано на рис. 3. Сжимая грушу, человек, производящий измерение, оказывает давление, которое без уменьшения передается как на основную артерию руки, так и на манометр. Когда это приложенное давление превышает кровяное давление, кровоток ниже манжеты прекращается. Затем человек, выполняющий измерение, медленно снижает приложенное давление и прислушивается к возобновлению кровотока. Артериальное давление пульсирует из-за насосной деятельности сердца, достигая максимума, называемого систолическое давление и минимум, называемый диастолическим давлением , при каждом сердечном сокращении. Систолическое давление измеряют, отмечая значение ч , когда кровоток впервые начинается при снижении давления в манжете. Диастолическое давление измеряют, отмечая ч , когда кровь течет без перерыва. Типичное кровяное давление молодого человека поднимает ртутный столбик на высоту 120 мм при систолическом и 80 мм при диастолическом. Это обычно указывается как 120 на 80 или 120/80. Первое давление соответствует максимальному выбросу сердца; второй обусловлен эластичностью артерий при поддержании давления между ударами. Плотность ртутной жидкости в манометре в 13,6 раза больше, чем воды, поэтому высота жидкости будет 1/13,6 высоты водяного манометра. Эта уменьшенная высота может затруднить измерения, поэтому ртутные манометры используются для измерения более высоких давлений, таких как кровяное давление. Плотность ртути такова, что 1,0 мм рт. ст. = 133 Па.

Систолическое давление

Систолическое давление — это максимальное кровяное давление.

Диастолическое давление

Диастолическое давление – это минимальное кровяное давление.

Рис. 3. При рутинном измерении артериального давления на плечо на уровне сердца накладывается надувная манжета. Кровоток определяется непосредственно под манжетой, и соответствующие значения давления передаются на ртутный манометр. (кредит: фото армии США, сделанное специалистом Micah E. Clare4TH BCT)

Пример 1. Расчет высоты мешка для внутривенных вливаний: кровяное давление и внутривенные вливания

Внутривенные вливания обычно осуществляются с помощью силы гравитации. Предполагая, что плотность вводимой жидкости составляет 1,00 г/мл, на какой высоте следует разместить мешок для внутривенных вливаний над точкой входа, чтобы жидкость только попала в вену, если артериальное давление в вене на 18 мм рт. ст. выше атмосферного давления ? Предположим, что мешок для внутривенных вливаний является складным.

Стратегия для (а)

Чтобы жидкость сразу попала в вену, ее давление на входе должно превышать кровяное давление в вене (на 18 мм рт. ст. выше атмосферного давления). Поэтому нам нужно найти высоту жидкости, которая соответствует этому манометрическому давлению.

Решение

Сначала нам нужно преобразовать давление в единицы СИ. Поскольку 1,0 мм рт.ст. = 133 Па,

[латекс]P=\text{18 мм рт.ст.}\times \frac{\text{133 Па}}{1,0 \text{мм рт.ст.}}=\text{2400 Па} \\[/latex]

Перестановка 9{2}\right)}\\ & =& \text{0,24 м.}\end{array}\\[/latex]

Обсуждение

Мешок для внутривенных вливаний должен располагаться на высоте 0,24 м над точкой входа в руку, чтобы жидкость просто попала в руку. Как правило, мешки для внутривенных вливаний размещают выше этого. Вы, возможно, заметили, что пакеты, используемые для сбора крови, располагаются ниже донора, чтобы кровь могла легко течь из руки в мешок, что является противоположным направлением потока, чем требуется в представленном здесь примере.

Барометр — это прибор для измерения атмосферного давления. Ртутный барометр показан на рисунке 4. Этот прибор измеряет атмосферное давление, а не манометрическое давление, потому что над ртутью в трубке почти чистый вакуум. Высота ртутного столба такова, что hρg = P _атм . Когда атмосферное давление меняется, столбик ртути поднимается или опускается, что дает синоптикам важные подсказки. Барометр также можно использовать как высотомер, поскольку среднее атмосферное давление меняется с высотой. Ртутные барометры и манометры настолько распространены, что для измерения атмосферного давления и кровяного давления часто используются единицы мм рт. В таблице 1 приведены коэффициенты пересчета для некоторых наиболее часто используемых единиц измерения давления.

Рисунок 4. Ртутный барометр измеряет атмосферное давление. Давление из-за веса ртути, hρg , равно атмосферному давлению. Атмосфера способна поднять ртуть в трубке на высоту ч , потому что давление над ртутью равно нулю.

Таблица 1. Коэффициенты пересчета для различных единиц измерения давления

Преобразование в Н/м 2 (Па)	Преобразование из атм
1,0 атм = 1,013 × 10 5 Н/м 2	1,0 атм = 1,013 × 10 5 Н/м 2
1,0 дин/см 2 = 0,10 Н/м 2	1,0 атм = 1,013 × 10 6 дин/см 2
1,0 кг/см 2 = 9,8 × 10 4 Н/м 2	1,0 атм = 1,013 кг/см 2
1,0 фунт/дюйм. 2 = 6,90 × 10 3 Н/м 2	1,0 атм = 14,7 фунта/дюйм. 2
1,0 мм рт.ст. = 133 Н/м 2	1,0 атм = 760 мм рт.ст.
1,0 см рт.ст. = 1,33 × 10 3 Н/м 2	1,0 атм = 76,0 см рт. ст.
1,0 см воды = 98,1 Н/м 2	1,0 атм = 1,03 × 10 3 см воды
1,0 бар = 1,000 × 10 5 Н/м 2	1,0 атм = 1,013 бар
1,0 мбар = 1,000 × 10 2 Н/м 2	1,0 атм = 1013 миллибар

Резюме раздела

• Манометрическое давление — это давление относительно атмосферного давления.
• Абсолютное давление представляет собой сумму манометрического и атмосферного давления.
• Манометр-анероид измеряет давление с помощью сильфонно-пружинного устройства, соединенного со стрелкой калиброванной шкалы.
• Манометры с открытой трубкой имеют U-образные трубки, один конец которых всегда открыт. Используется для измерения давления.
• Ртутный барометр — прибор для измерения атмосферного давления.

Концептуальные вопросы

1. Объясните, почему жидкость достигает одинакового уровня по обе стороны манометра, если обе стороны открыты для атмосферы, даже если трубки имеют разный диаметр.

2. На рис. 3 показано, как выполняется обычное измерение артериального давления. Влияет ли на измеряемое давление понижение манометра? Каков эффект поднятия руки выше плеча? Каков эффект наложения манжеты на бедро, когда человек стоит? Объясните свои ответы с точки зрения давления, создаваемого весом жидкости.

3. Учитывая величину типичного артериального давления, почему для этих измерений используются ртутные, а не водяные манометры?

Задачи и упражнения

1. Найдите манометрическое и абсолютное давление в баллоне и банке с арахисом, показанные на рисунке 2, при условии, что манометр, подключенный к баллону, использует воду, а манометр, подключенный к банке, содержит ртуть. Выразите в единицах измерения сантиметры воды для воздушного шара и миллиметры ртутного столба для банки, взяв 9.0031 ч = 0,0500 м для каждого.

Рис. 2. Манометр с открытой трубкой имеет одну сторону, открытую в атмосферу. (a) Глубина жидкости должна быть одинаковой с обеих сторон, иначе давление, оказываемое каждой стороной на дно, будет неодинаковым, и будет течь с более глубокой стороны. (b) Положительное манометрическое давление P _g = hρg , передаваемое на одну сторону манометра, может поддерживать столб жидкости высотой h. (c) Точно так же атмосферное давление больше, чем отрицательное манометрическое давление P _г на количество л.с.г . Жесткость банки предотвращает передачу атмосферного давления на арахис.

2. (a) Преобразуйте нормальные показания артериального давления 120 на 80 мм рт.ст. в ньютоны на квадратный метр, используя соотношение для давления из-за веса жидкости [латекс]\left(P={h\rho g}\ справа)\\[/latex], а не коэффициент преобразования. б) Обсудите, почему артериальное давление у младенца может быть ниже, чем у взрослого. В частности, рассмотрите меньшую высоту, на которую необходимо перекачивать кровь.

3. Какой высоты должен быть заполненный водой манометр для измерения артериального давления до 300 мм рт.ст.?

4. Скороварки существуют уже более 300 лет, хотя в последние годы их использование сильно сократилось (ранние модели имели неприятную привычку взрываться). Какое усилие должны выдерживать защелки, удерживающие крышку на скороварке, если круглая крышка имеет диаметр 25,0 см и манометрическое давление внутри составляет 300 атм? Весом крышки пренебречь.

5. Предположим, вы измеряете артериальное давление у стоящего человека, надев манжету на его ногу на 0,500 м ниже сердца. Вычислите давление, которое вы бы наблюдали (в единицах мм рт.ст.), если бы давление в сердце было 120 на 80 мм рт.ст. Предположим, что нет потери давления из-за сопротивления в системе кровообращения (разумное предположение, поскольку крупные артерии большие).

6. Подводная лодка села на мель на дне океана с люком на глубине 25,0 м от поверхности. Рассчитайте усилие, необходимое для открытия люка изнутри, если он круглый и имеет диаметр 0,450 м. Давление воздуха внутри подводной лодки 1,00 атм.

7. Предполагая, что шины велосипеда абсолютно гибкие и выдерживают вес велосипеда и велосипедиста только за счет давления, рассчитайте общую площадь шин, соприкасающихся с землей. Велосипед плюс водитель имеет массу 80,0 кг и манометрическое давление в шинах 3,50 × 10 ⁵ Па.

Глоссарий

абсолютное давление:

сумма манометрического давления и атмосферного давления

диастолическое давление:

минимальное артериальное давление в артерии

манометрическое давление:

давление относительно атмосферного давления

систолическое давление:

максимальное артериальное давление в артерии

Выбранные решения для проблем и упражнений

1.
