Манометр дм2018сг – 15864-12: ДМ 2018, ДА 2018 Манометры и мановакууметры показывающие

15864-12: ДМ 2018, ДА 2018 Манометры и мановакууметры показывающие

Назначение

Манометры и мановакуумметры показывающие ДМ 2018, ДА 2018 предназначены для измерения избыточного, в том числе вакуумметрического, давления неагрессивных, некристаллизующихся жидкостей, газа, пара, в т.ч. кислорода, ацетилена, пропан-бутана.

Описание

Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.

Приборы изготавливаются в металлическом корпусе диаметром 40 мм, без фланца с радиальным или осевым расположением штуцера.

Фотографии общего вида приборов приведены на рисунке 1.

Верхние пределы диапазона измерений соответствуют указанным в таблице 1. Таблица 1

Условное

обозначение

прибора

Верхний предел диапазона измерений

избыточного давления

вакуумметрического давления

кПа

МПа

кгс/см2

кПа

МПа

кгс/см2

ДМ 2018

160

—

1,6

—

—

—

250

—

2,5

—

—

—

400

—

4

—

—

—

600

—

6

—

—

—

—

1

10

—

—

—

—

1,6

16

—

—

—

—

2,5

25

—

—

—

—

4

40

—

—

—

—

6

60

—

—

—

—

10

100

—

—

—

Условное

обозначение

прибора

Верхний предел диапазона измерений

избыточного давления

вакуумметрического давления

кПа

МПа

кгс/см2

кПа

МПа

кгс/см2

ДМ 2018

—

16

160

—

—

—

—

25

250

—

—

—

ДА 2018

150

—

1,5

-100

—

-1,0

300

—

3

-100

—

-1,0

500

—

5

-100

—

-1,0

—

0,9

9

—

-0,1

-1,0

—

1,5

15

—

-0,1

-1,0

—

2,4

24

—

-0,1

-1,0

Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона измерений    ±2,5 и ±4,0

Вариация показаний приборов не превышает абсолютного значения предела допускаемой основной погрешности показаний.

Диапазон измерений избыточного давления от 0 до 75 % верхнего предела диапазона измерений.

Диапазон измерений вакуумметрического давления равен верхнему пределу диапазона измерений.

По устойчивости к климатическим воздействиям приборы имеют исполнение У категорию 2 и исполнение Т категорию 2 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от минус 50 до плюс 60 °С.

Дополнительная погрешность от воздействия температуры окружающего воздуха, выраженная в процентах от верхнего предела диапазона измерений, не должна превышать значения, определяемое по формуле:

Д = ± Kt At,

где Kt — температурный коэффициент не более 0,1 %/°С;

At — абсолютное значение разности температур, определяемое по формуле:

At = |t2 — «tlL

где t1 — температура окружающего воздуха (20±5) °С;

t2 — любое значение температуры в интервале от минус 50 до плюс 60 °С.

По устойчивости к механическим воздействиям приборы имеют исполнение L1 по ГОСТ Р 52931-2008.

Степень защиты от проникновения внешних твердых предметов

и воды по ГОСТ 14254-96    IP40 Габаритные размеры прибора, мм, не более:

—    с осевым расположением штуцера    40*45

—    с радиальным расположением штуцера    40*57*28 Полный средний срок службы, лет, не менее    10 Средняя наработка на отказ, ч    100000 Масса прибора, кг, не более    0,08

Знак утверждения типа

Знак утверждения типа наносят на циферблат офсетной печатью, на эксплуатационную документацию — типографским способом.

Комплектность

В комплект поставки входит:

Прибор    — 1 шт. (в соответствии с договором)

Паспорт 5Ш0.283.357 ПС    — 1 экз. (для внутреннего рынка)

Паспорт 5Ш0.283.358 ПС    — 1 экз. (для экспорта)

Поверка

Осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Сведения о методах измерений

Методика измерений приведена в документе 5Ш0.283.357 ПС «Манометр и мановакуумметр показывающий ДМ 2018У2, ДА 2018У2. Паспорт.»

Нормативные и технические документы, устанавливающие требования к приборам

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

Технические условия ТУ 311-00225590.024-95 «Манометры и мановакуумметры показывающие ДМ 2018, ДА 2018».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

all-pribors.ru

Манометр ДМ 2018, ДМ2018 ОШ, мановакуумметр ДА2018, ДА2018ОШ

ТУ 311-00225590.024-95

Манометры и мановакуумметры показывающие ДМ2018,ДА2018 (радиальный штуцер),ДМ2018 ОШ,ДА2018ОШ (с осевым расположением штуцера) предназначены для измерения избыточного  давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара, газа, в том числе кислорода, ацетилена, пропан-бутана.


Технические характеристики

• Диапазоны показаний приборов:

• ДМ2018:

    • от 0 до 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250 кгс/см2,

• ДА2018:

    • от -1 до 1,5; 3; 5; 9; 15; 24 кгс/см2,

• ДМ2018 ОШ:

    • от 0 до 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250 кгс/см2,

• ДА2018 ОШ:

    • от -1 до 1,5; 3; 5; 9; 15; 24 кгс/см2.

По заказу приборы поставляются в единицах измерения кПа, МПа


• Диаметр корпуса — 40 мм.

• Класс точности приборов — 4,0 (по заказу 2,5).

• Степень защиты — IP40.

• Масса приборов — не более 0,08 кг.

• Средний срок службы — 10 лет.

• Материалы деталей:

• корпус — сталь,

• стекло — литое,

• трубчатая пружина — медный сплав, железо-никелевый сплав,

• держатель — медный сплав,

• механизм — бронза, нержавеющая сталь.


• По устойчивости к климатическим воздействиям приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С) по ГОСТ 15150-69.

• Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ 12997-84).

• Измеряемая среда:

• -//- — по умолчанию жидкость, пар, газ, в том числе пропан бутан,

• «кислород» — по заказу исполнение для измерения давления жидкого, газообразного кислорода,

• «ацетилен» — по заказу исполнение для измерения давления ацетилена.


• Резьба присоединительного штуцера:

• -//- — по умолчанию метрическая резьба М10х1-6g,

• G1/8-B — по заказу дюймовая резьба,

• R1/8 — по заказу коническая резьба.


• Варианты исполнения:

• с осевым штуцером без фланца,

• с радиальным штуцером без фланца.


• Технологическая черта на шкале:

• -//- — по умолчанию без черты,

• «черта» — по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке).


Поверка приборов

• Поверка

• -//- — по умолчанию приборы при выпуске из производства поверяются метрологической службой ОАО «Манотомь», аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.

• ЦСМ — по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ «Томский Центр стандартизации, метрологии и сертификации».


• Пломбировка

• -//- — по умолчанию приборы поставляются без пломбы,

• Пл — пломбирование приборов производится по требованию заказчика.

Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.


•  Межповерочный интервал – 1 год.


Аналоги прибора

МП, ДМ, М1/1.

sibspz.ru

Мановакуумметр ДА2018, манометр ДМ2018 (Контрольно измерительные приборы давления)

Характеристики продукта

ПараметрЗначение
Диапазоны показаний, кгс/см2 (кПа, МПа-по заказу )ДМ2018, ДМ2018 ОШ: 0…2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250;
ДА2018, ДА2018 ОШ: -1…1,5; 3; 5; 9; 15; 24
Диаметр корпуса, мм40
Диапазон рабочих температур-50 до +60 °С ( исполнение У2 )
Корпуссталь
Трубчатая пружинамедный сплав, железоникилиевый сплав
Держательмедный сплав
Механизмбронза, нержавеющая сталь
Степень защитыIP40
Устойчивость к вибрации, Гцот 5 до 35 с амплитудой 0,35 мм
Масса, кг0,08

Класс точности:
-//- — по умолчанию предел допускаемой основной погрешности от верхнего предела показаний +/-4%
2,5 — по заказу предел допускаемой основной погрешности от верхнего предела показаний +/-2,5%
Измеряемая среда:
-//- — по умолчанию жидкость, пар, газ, в том числе пропан-бутан
«кислород» — по заказу исполнение для измерения давления жидкого, газообразного кислорода
«ацетилен» — по заказу исполнение для измерения давления ацетилена
Резьба присоединительного штуцера:
-//- — по умолчанию метрическая резьба М10*1-6g
G1/8-B — по заказу дюймовая резьба
R1/8 — по заказу коническая резьба
Технологическая черта на шкале:
-//- — по умолчанию без черты
«черта» — по заказу нанесение технологической черты на циферблат ( в примечании к заказу обязательно укажите на какой отметке)

radekk.ru

ДМ2018, ДА2018, ДМ2018 ОШ, ДА2018 ОШ

Главная / Каталог / Давление / Манометры технические / ДМ2018, ДА2018, ДМ2018 ОШ, ДА2018 ОШ Манометры, мановакуумметры

Цена: По запросу

Наличие на складе: Уточняйте

Для заказа или получения информации по продукции отправьте заявку:

Манометры и мановакуумметры показывающие ДМ2018, ДА2018 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара, газа, в том числе кислорода, ацетилена, пропан-бутана.

Манометры и мановакуумметры показывающие ДМ2018 ОШ, ДА2018 ОШ — с осевым расположением штуцера.

Основные параметры

Материалы деталей
  • корпус — сталь
  • стекло — литое
  • трубчатая пружина — медный сплав, железо-никелевый сплав*
  • держатель — медный сплав
  • механизм — бронза, нержавеющая сталь*

*детали прибора производятся из разных материалов
Измеряемая среда
  • -//- — по умолчанию жидкость, пар, газ, в том числе пропан бутан
  • «кислород» — по заказу исполнение для измерения давления жидкого, газообразного кислорода
  • «ацетилен» — по заказу исполнение для измерения давления ацетилена
Технологическая черта на шкале
  • -//- — по умолчанию без черты
  • «черта» — по заказу нанесение технологической черты на циферблат
Поверка
  • -//- — по умолчанию приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
  • ЦСМ — по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ «Томский Центр стандартизации, метрологии и сертификации».

www.mano-term.ru

ООО «Модуль-С» | Манометр, вакуумметр ДМ2018, ДА2018

Манометры и мановакуумметры показывающие ДМ2018 , ДА2018 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара, газа, в том числе кислорода, ацетилена, пропан-бутана.



Основные технические характеристики манометров показывающих ДМ2018, ДА2018



Пределы показаний прибора:

ДМ2018 от 0 до 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250 кгс/см2

ДА2018 от -1 до 1,5; 3; 5; 9; 15; 24 кгс/см2



По заказу приборы поставляются в единицах измерения кПа, МПа

Диаметр корпуса: 40 мм

Степень защиты: IP40

Масса приборов не более: 0,08 кг

Средний срок службы: 10 лет

Материалы деталей:

Корпус: сталь

Стекло: литое

Трубчатая пружина: медный сплав, железоникилиевый сплав

Держатель: медный сплав

Механизм: бронза, нержавеющая сталь



По устойчивости к климатическим воздействиям приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С) по ГОСТ 15150-69

Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ 12997-84)



Класс точности

-//- — по умолчанию предел допускаемой основной погрешности от верхнего предел показаний +/-4%

2,5 — по заказу предел допускаемой основной погрешности от верхнего предел показаний +/-2,5%



Измеряемая среда

-//- — по умолчанию жидкость, пар, газ, в том числе пропан бутан

«кислород» — по заказу исполнение для измерения давления жидкого, газообразного кислорода

«ацетилен» — по заказу исполнение для измерения давления ацетилена



Резьба присоединительного штуцера

-//- — по умолчанию метрическая резьба М10*1-6g

G1/8-B — по заказу дюймовая резьба

R1/8 — по заказу коническая резьба



Технологическая черта на шкале

-//- — по умолчанию без черты

«черта» — по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)



Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.

Межповерочный интервал – 1 год.

www.modul-c.ru

Манометры ДМ2018, ДА2018 в Уфе (Манометры)

Манометры и мановакуумметры показывающие ДМ2018, ДА2018 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара, газа, в том числе кислорода, ацетилена, пропан-бутана.
Основные технические характеристики
  • Диапазоны показаний приборов:Диаметр корпуса — 40 мм
    • ДМ2018 — от 0 до 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250 кгс/см2
    • ДА2018 — от -1 до 1,5; 3; 5; 9; 15; 24 кгс/см2
      По заказу приборы поставляются в единицах измерения кПа (до 6 кгс/см2), МПа (свыше 9кгс/см2)
  • Класс точности приборов — 4,0 (по заказу 2,5)
  • Степень защиты — IP40
  • Масса приборов — не более 0,08 кг
  • Гарантийный срок эксплуатации — 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации)
  • Средний срок службы — 10 лет
  • Материалы деталей:По устойчивости к климатическим воздействиям приборы имеют исполнение У2(диапазон рабочих температур -50 до +60 °С) по ГОСТ 15150-69
    • корпус — сталь
    • стекло — литое
    • трубчатая пружина — медный сплав, железо-никелевый сплав*
    • держатель — медный сплав
    • механизм — бронза, нержавеющая сталь*
    *детали прибора производятся из разных материалов
  • Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ 12997-84)
  • Измеряемая среда- по умолчанию жидкость, пар, газ, в том числе пропан бутан
  • «кислород» — по заказу исполнение для измерения давления жидкого, газообразного кислорода
  • «ацетилен» — по заказу исполнение для измерения давления ацетилена

  • Резьба присоединительного штуцера
    • -//- — по умолчанию метрическая резьба М10х1-6g
    • G1/8-B — по заказу дюймовая резьба
    • К1/8» — по заказу коническая резьба
  • Варианты исполнения (в примечании к заказу обязательно укажите вариант исполнения):
    • с осевым штуцером без фланца
    • с радиальным штуцером без фланца
  • Технологическая черта на шкале
    • -//- — по умолчанию без черты
    • «черта» — по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)

    • Поверка приборов
    • ПоверкаПериодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.
      • -//- — по умолчанию приборы при выпуске из производства поверяются метрологической службой ОАО «Манотомь», аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
      • ЦСМ — по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ «Томский Центр стандартизации, метрологии и сертификации».
    • Межповерочный интервал — 1 год.

bizorg.su

Mанометр дм2010сг

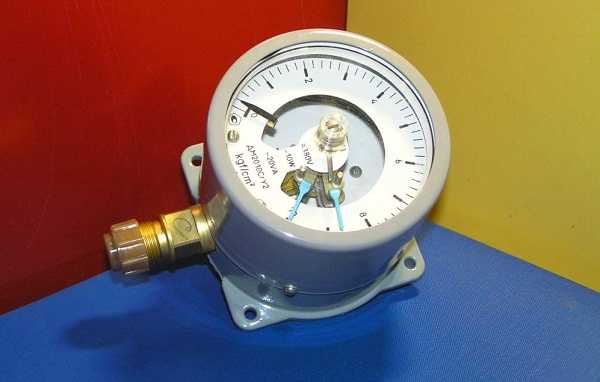

Манометр электроконтактный ДМ2010сг

Манометры электроконтактные модели ДМ2010сг широко используются для измерения и контроля за появлением избыточного и вакуумметрического давления, которое возникает в неагресссивных, некристаллизующихся средах. Также манометр позволяет управлять действием внешних электроцепей прямого действия за счет замыкания и размыкания контактов в схемах сигнализации и автоматики.

Технические характеристики модели

Размер шкалы

Ø 100 мм

Тип сигнализирующего устройства

V

Тип штуцера

радиальный

Резьба штуцера

М20*1,5

Класс точности прибора

1,5

Сопротивление вибрации

5-35 Гц

Максимальная амплитуда при вибрации

0,35 мм

Разрывная мощность контактов

10Вт (20ВА)

Размеры прибора, мм

Ø106*90

Вес, кг

1

Также стоит сказать о том, что корпус манометра выполнен из высокопрочной стали и алюминия, стекло – полностью литое, что обеспечивает его прочность при работе в условиях температурного перепада.

Трубчатая пружина в манометре выполнена из медного и железо-никелевого сплава, а сам рабочий механизм прибора, как правило, выполнен из бронзы или нержавеющей стали.

Область применения и принцип действия прибора

На сегодняшний день, манометры электроконтактные модели ДМ2010сг широко используются в таких производственных областях, как:

  • водоснабжение;
  • теплоснабжение,
  • системы вентиляции;
  • производственные объекты машиностроения.

Принцип работы данного прибора достаточно прост. Манометр электроконтактный модели ДМ2010сг работает следующим образом:

  1. при подаче через штуцер жидкой или газообразной среды, под давлением трубчатая пружина будет постепенно распрямляться, при этом движение трубки будет переведено на стрелку манометра за счет передаточного механизма;
  2. за счет электрически контактной группы прибора, а также стрелки манометра, которые механически связаны между собой, можно увидеть величину давления;
  3. в момент перехода стрелки за максимально допустимое значение (пороговое значение), осуществляется мгновенное замыкание или размыкание (в зависимости от типа приставки) электроцепи;
  4. при обратном процессе, а именно уменьшения давления, трубчатая пружина опять будет сокращаться и стрелка прибора уже укажет понижение давления.

Таким образом, за счет использования манометра давление не только полностью контролируется, но и за счет наличия электроконтактной группы, регулируется.

Посмотрите другие виды манометров, реализуемые компанией

nvph.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
