Схема подключения реверсивного магнитного пускателя

  • Статьи

Спасибо инвесторам из плей фортуна

При управлении  мощными нагрузками типа асинхронного двигателя иногда требуется смена направления вращения вала двигателя. При трех фазной электро сети для реверса(т.е. смены направления вращения) двигателя достаточно поменять две любые фазы местами и получить обратное вращение. По скольку для реверса двигателя применяется такой метод ( а именно меняются две фазы местами) есть опасность того что фазные напряжения встретятся на одном из контактов двигателя. По этому для организации реверсивного вращения применяются специальные Реверсивные пускатели  которые могут противостоять такому стечению обстоятельств. А именно имеют внутри себя специальную механическую блокировку и дополнительные блокирующие электрические контакты о чем написано в статье просвещенной внутренней  . Для управления данным пускателем используются три кнопки две «Пуск» с нормально разомкнутым контактом, и одна «Стоп» с нормально замкнутым контактом.

Схема подключения собирается таким образом чтобы при включении одного из пускателей цепь управления катушкой другого разрывалась дополнительным контактом включенного пускателя и при нажатии второй кнопки «Пуск» цепь не замыкалась. Для отключения данного пускателя применяется общая кнопка «Стоп» которая разрывает цепь питания катушек при её нажатии. Такая схема подключения реверсивного магнитного пускателя выглядит следующим образом

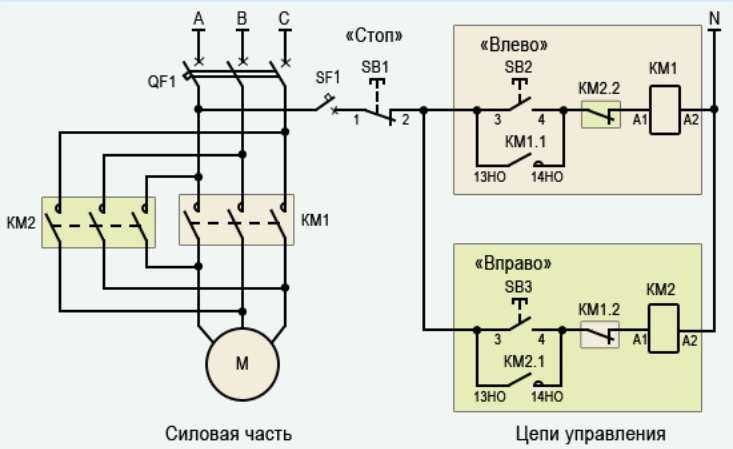

Схема подключения магнитного реверсивного пускателя

Реверсивный магнитный пускатель представленный на  схеме имеет внутри себя две катушки для управления контактами рассчитанные на напряжение включения равное 380 вольтам.

Принцип работы магнитного реверсивного пускателя следующий. При нажатии на любую из клавиш Пуска магнитного пускателя происходит замыкание цепи катушки управления пускателем, срабатывает механическая блокировка пускателя при этом срабатывает блок дополнительный контактов. Один из которых дублирует кнопку что в следствии позволяет её отпустить после включения пускателя.

Второй в этот же момент времени размыкает цепь питания второй катушки реверсивного магнитного пускателя. То есть если при включенной первой катушки магнитного пускателя нажать вторую кнопку Пуск не чего не произойдет так как цепь не замкнется. Для того чтобы осуществить реверс двигателя необходимо нажать кнопку Стоп которая разорвет цепь питания обеих катушек и отключит пускатель. В этот момент механическая блокировка пускателя тоже придет в исходное положение. Что опять даст возможность включить любой из пускателей. При нажатии второй кнопки Пуск происходят те же действия что описаны ранние только участвует вторая катушка пускателя и второй блок дополнительных контактов. Существует также схемы включения для реверсивного пускателя с катушками управления на 220 вольт выглядит она так

Еще реверсивные пускатели можно использовать и с разными катушками управления одновременно тогда схема включения магнитных пускателей будет выглядеть так

схема включения реверсивного магнитного пускателя с разными управляющими катушками

Для более удобного использования реверсивного пускателя можно применить для управления не отдельные кнопки, а так называемый ПКЕ-212/3 который выпускается с нужными для управления контактами или можно собрать такой пост самим для этого закупаются кнопки с необходимыми контактами и корпус(бокс) под них производителей такой мелочевки много например ИЭК, EKF есть и подороже тот же самый шнайдер электрик. Но у этих производителей так же выпускаются и кнопочные посты так что смотрите что на данный момент выгодней то и приобретайте. Поскольку трех фазный электродвигатель чувствителен к исчезновению одной из питающих фаз, а иногда даже просто к перекосу напряжения на фазах в цепь управления двигателем необходимо добавить защиту электродвигателя. Которая подробно рассматривается в статье

Похожие посты:



как подключить (монтаж) через кнопочный пост

Монтаж магнитного пускателя для неопытного пользователя может вызвать сложности. Поэтому чтобы разобраться в схемах включения оборудования, необходимо изучить его назначение и принцип работы.

Пускатель — прибор, предназначенный для удаленного управления нагрузкой большой мощности. Такое оборудование используется в следующих случаях:

  • Управление нагрузкой, запуск / выключение электродвигателей переменного тока.
  • Управление изменением направления вращения электродвигателей.
  • Пуск / отключение, управление компрессорными и насосными системами, оборудованием обогрева, освещением.
  • Автоматическое выключение станков и оборудования при сбоях в работе электросети.

Нередко предъявляются особые требования к безопасности сети. В таких случаях напряжение питания оборудования может составлять 380В и больше. Тогда используют катушки определенного номинального напряжения.

Стандартная схема подключения магнитного пускателя

Используется для обычного запуска или остановки электрического мотора.

Подключение магнитного пускателя через кнопочный пост выглядит достаточно просто:

  • Кнопка «Пуск» отвечает за отключение агрегата.
  • Кнопка «Стоп» отвечает за выключение двигателя, разрыв цепи, блокировку поступления напряжения управления на катушку.

В качестве нагрузки может служить не только электродвигатель, но и другое оборудование.

В классической схеме силовая часть питается от 3-фазного переменного напряжения: фаза А, B, C.

Если используется 1-фазное напряжение, то задействованы только две клеммы.

Обратите внимание! Схема управления магнитным пускателем зависит от технических параметров катушки и электросети, через которую происходит питание системы:

  • Катушка на 220В: один проводник подключают к нулевому потенциалу, а второй вывод ведут через кнопки к электрическому потенциалу (фазе).
  • Катушка на 380 В: один проводник ведут к фазе, а второй вывод подключают через кнопки к другому электрическому потенциалу.

Как подключить магнитный пускатель по стандартному принципу можно посмотреть ниже:

Практическая схема монтажа магнитных пускателей

Монтаж можно проводить не только по стандартной схеме, но и по практической, которая исключает подсоединение лишних проводов к кнопке «Пуск». Здесь ставят специальную перемычку. Она должна находиться между проводником и самым близким дополнительным контактом.

Со вспомогательного контакта, размещенного противоположено, протягивают провод на третий контакт к пусковой кнопке.

Схема будет выглядеть так:

Схема включения магнитного пускателя с тепловым реле и защитным автоматом

Для защиты системы используются автоматы. Для 3-фазной схемы выбирают автоматический выключатель с тремя полюсами, а для 2-фазной подойдет с двумя или одним полюсом.

В выборе параметра тока автомата, необходимо учитывать, что у электродвигателей величина пускового тока превышает величину рабочего. Поэтому устанавливают расцепители с током до 20% выше, чем рабочий ток электромотора. Благодаря этому при запуске электродвигателя автомат не будет срабатывать.

Подключение теплового расцепителя можно посмотреть на этой схеме:

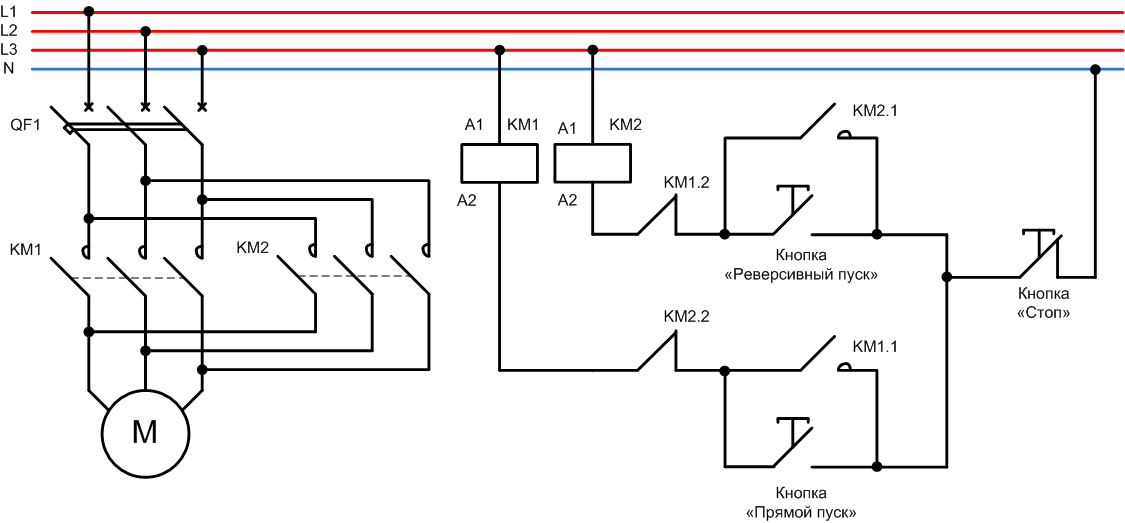

Схема реверсивного магнитного пускателя

Подключение через реверсивный пускатель используют, чтобы обеспечить поочередное вращение электродвигателя в правую и левую сторону.

Чтобы сменить направление оборотов, две фазы меняют местами. При этом выбрать можно любую из фаз.

Если включить пускатель КМ1, то электродвигатель начнет вращаться вправо. Если включить КМ2, где 1 и 2 фазы изменены местами, двигатель будет вращаться в левую сторону.

Для запуска используется «Пуск вперед» и «Пуск назад» в зависимости от выбранной стороны вращения. Для выключения применяется одна кнопка «Стоп».

Важно! В схеме используется защита от одновременного подключения двух кнопок. Для реверсивных пускателей применяют защиту в виде механических и электроблокираторов, дополнительных контактов.

В этом случае подключение проводят по такой схеме:
