Конструкция

Магнитный пускатель по конструкции содержит следующие элементы:

  • контакты;
  • небольшой мостик;
  • сердечник;
  • магнитопровод;
  • одна или несколько катушек;
  • якорь;
  • магнит;
  • пружины над контактами.
Низковольтные пускатели

Принцип работы

Если интересуют магнитные пускатели, назначение, устройство, принцип действия, стоит разобраться в механизме. У него за счёт мостика обеспечивается разрыв силовой цепи. Поскольку применяется подвижный якорь, обеспечивается надежное электрическое соединение.

Когда магнитопровод переходит в нижнее положение, пружины зажимаются, на устройство воздействует магнитное поле. Якорь отходит от контактов, и обмотки катушки ничего не угрожает.

Магнитопровод пускателя

Интересно! Устройства для функционирования подключаются к источнику напряжения.

Виды

Пользователи задаются вопросом, какие бывают магнитные пускатели. На самом деле учитывается категория. В зависимости от расположения элементов выделяют следующие разновидности:

  • модификации открытого типа;
  • автоматические защищённые элементы;
  • устройство с влагонепроницаемым корпусом.

Разделение по конструктивным особенностям:

  • с кнопкой на корпусе;
  • с дополнительными контактами;
  • с тепловым реле.

Открытого исполнения

Пускатели открытого исполнения устанавливаются в шкафах. Они монтируются в панелях, и делается все возможное, чтобы защитить их от влияния атмосферных факторов. Не допускается попадание пыли, а также влаги. Распространенными считаются модификации со следующими характеристиками:

  • Номинальный ток от 9 ампер.
  • Напряжение до 380 Вольт.
  • Контакты — 1 или 3.
  • Степень защиты IP20.
  • Коммутационная износостойкость от 2К.
  • Средние размеры 70 на 40 на 80 мм.

Продаются мощные аппараты в комбинации с тепловым реле. У них высокий параметр допустимой температуры (+ 60 градусов). Также они не боятся повышенной влажности. Если присмотреться к моделям компанию Pro, с номинальным напряжением 380 вольт, у таких моделей имеется изоляция, а мощность потребления катушки доходит до 800 Вт.

Мощные аппараты

К числу прочих особенностей, приписывают оперативное срабатывание и значительную коммутационную износостойкость. Магнитные пускатели производятся с естественным охлаждением. Они, в первую очередь, предназначены для дистанционной остановки, пуска двигателей. Допускаются моторы с короткозамкнутым ротором. Также встречается продукция «Евростандарт», которая имеет следующие характеристики:

  • Номинальный ток 60 ампер.
  • Рабочее напряжение 380 Вольт.
  • Износостойкость — категория as3.
  • Номинальное напряжение изоляции до 600 Вольт.
  • Средние габариты 120 на 85 на 115 мм.
  • Крепление осуществляется по рейке.
  • Мощность двигателей от 30 кВт.
  • Средний вес 1.3 кг.

Защищенного исполнения

Пускатели защищенного исполнения, подходят для помещений с пониженным уровнем влажности. Элементы защищены от воздействия пыли. Установки зачастую производятся компанией «Евростандарт». У них номинальное напряжение доходит до 660 Вольт, потребляемая пусковая мощность 7.5 кВт.

Средние габариты — 160 на 90 на 116 мм, установочные размеры средние 150мм, а масса от 0.5 килограмм. Есть пускатели с реверсивной оболочкой, используется тепловое реле. Степень защиты может быть ip54. Модификации годятся для работы с переменным током в цепи управления. Разрешается использовать сигнальные лампы либо кнопочные реле. Также встречаются пускатели серии ПО для трансформаторов.

Пускатели защищенного исполнения

Средние параметры:

  • Частота от 50 герц.
  • Замыкающие контакты — 2 штуки.
  • Номинальный ток 100-200 ампер.
  • Минимальная допустимая температура — минус 40 градусов.
  • Защита ip30.
  • Допустимая максимальная температура окружающей среды — плюс 60 градусов.

Стоит обратить внимание на пускатели серии КТ с номинальным напряжением 380 вольт. Рабочий ток составляет более 100 ампер. У них предусмотрено три и более контактов. Магнитные пускатели серии ПМЛ способны работать в местах с повышенным уровнем вибрации.

У них высокий показатель относительной влажности, плюс они не боятся ультрафиолетового излучения. Установки могут использоваться в нишах, а также в панелях.

Пылебрызгонепроницаемого исполнения

Установки пылебрызгонепроницаемого исполнения должны устанавливаться под навесами. Оборудование не боится воздействия воды, а также пыли. Элементы защищены от воздействия ультрафиолета. Востребованными остаются модификации с напряжением 660 Вольт, которые могут работать в цепи с номинальным током 10 ампер.

Установки пылебрызгонепроницаемого исполнения

Модели поставляются с винтовыми креплениями, монтируются на рейку. Компания «Пускконтакт» предлагает устройства для трехфазных асинхронных электродвигателей. Параметры моделей из серии ПКЛ:

  • Установочные размеры 50 на 30 мм.
  • Мощность двигателя от 4 кВт.
  • Средняя масса 0.4 кг.
  • Номинальный ток более 10 ампер.
  • Напряжение изоляции до 700 Вольт.

Отдельная классификация

Магнитные пускатели различаются по типу предназначения. Есть модификации для слабых, средних и сильных индуктивных нагрузок. Отдельно выпускаются модели для асинхронных электродвигателей переменного тока.

Асинхронный электродвигатель

Интересно! Распространенными считаются модификации под реверсивную сеть.

Кнопочный пост на корпусе прибора

Кнопочные посты необходимы для дистанционного управления техникой, устройства отличаются по функциональности. При подборе оборудования учитываются эксплуатационные характеристики. Зачастую кнопочные посты применяются под электрические двигатели. Оператор может находиться удалённо от техники.

Кнопочные посты

В промышленности, установки устанавливаются на краны либо подвижные составы. Также разрешается управлять вентиляторами либо гидронасосами. На рабочем месте можно создать целый комплекс оборудования с одним пультом управления. Основная задача — вовремя включать и отключать электрооборудование. Учитывается класс привода и тип стартера.

Если посмотреть на рынок, кнопочные посты производятся с открытым, закрытым корпусом, поэтому учитывается защищенность. При подборе берется в расчет уровень напряжения. Если рассматривать высоковольтное оборудование, требуется кнопочный пост для работы в цепи постоянного тока. Большинство постов способны воздействовать на коммутатор.

Пример! Если подключить его к асинхронному двигателю, можно управлять оборотами. Тоже самое можно сказать про реверс. В данном случае опять же облегчается работа оператора. За станком он способен менять обороты мотора вперёд, назад, и выбирать необходимый режим.

Подключение двигателя может осуществляться напрямую либо через магнитный пускатель. Контроллер останавливается через кнопку. Распространенными считаются однокнопочные, двухкнопочные посты, на которых изображены обозначения «запуск», «стоп». Простые модификации такие, как токарный станок, делаются с одной кнопкой. В отдельную категорию выделены элементы для регулировки кран-балок. У них кнопки толкателя являются защищенными, отличаются по количеству контактов.

Контроллер

Из элементов используются встроенные пружины и набор специальных фиксаторов. Это необходимо для возвращения контакта в исходное положение. Магнитные пускатели к постам подключаются напрямую. Если рассматривать модели с открытыми корпусами, они считаются менее защищенными и не безопасны в использовании, у них ограниченная сфера применения.

Дополнительные блокировочные и сигнальные контакты

Существуют магнитные пускатели с замыкающими, разъединяющими группами. Плюс встречаются модификации со встроенными контактами, они поставляются с подставками. Если взглянуть на принципиальную схему, применяется электрическая блокировка.

Модификации со встроенными контактами

Ток и напряжение втягивающей катушки

Средний параметр тока у пускателей — 15 миллиампер, а сопротивление доходит до 15 Ом. Значительные изменения напряжения для катушки считаются критическими. Если рассматривать реостат, сопротивление доходит до 160 Ом. При оценке элементов, учитывается показатель остаточного тока, который зависит от частоты. Со стабилизатором напряжения данный параметр значительно ниже.

Если требуется рассчитать рабочий ток катушки, учитывается длина кабеля и напряжение. Постоянный ток связан с блоком управления. Катушки высокого рабочего тока восприимчивы к изменению индуктивности, а также сопротивления. Элементы поставляются с якорями, поэтому требуется проверка контакторов. На рынке встречаются модификации с изоляторами, которые защищают токоведущую часть.

Модификации с изоляторами

Когда двигатель запускается, номинальное напряжение возрастает. Катушки могут перегорать, если повышается пусковой ток. В разомкнутых контактах наблюдается небольшой зазор, но полное сопротивление происходит, когда магнитопровод опускается.

Наличие теплового реле в схеме

Реле называют устройством, восприимчивое к температуре либо тепловому потоку. В цепи встречаются механические, электрические модификации. Современными считаются оптические устройства, которые работают по принципу линейного расширения. Если разбирать элементы, узлы состоят из двух стержней. Встречаются модели с удлинителями и без них.

В отдельную категорию выделены биметаллические реле с высоким показателем преломления. Внутри устройства применяются подвижные контакты, есть пластина. Также в них используется электрическая цепь замкнутого типа. В качестве материала применяется не только сталь, медь, но и латунь. Пластины могут быть со спиралью либо без неё, многое зависит от уровня расширения.

Важно! При помощи специальных приборов выясняется амплитуда изменения. Когда контакты неподвижны, можно управлять цепью.

Монтаж и подключение

В сети представлены схемы подключения с катушкой на 220 вольт. Для этого используются кнопочные посты. Встречаются элементы на 1 и 2 контакта. Для подключения необходимо клемма заземления. При включении пускателя к сети не обойтись без дополнительного шнура, который фиксируется к вилке. Силовые контакты должны находиться в замкнутом состоянии. Посмотрев однофазную цепь, провод подается на ноль.

Включение пускателя

В случае чего фазу можно перекинуть. Пускатели считаются удобными, поскольку не требуется использовать дополнительные проводники. Специалисты рекомендуют брать рубильник, но это не обязательно. Чтобы наладить стабильную работу двигателя, используется схема с кнопками «пуск» и «стоп». Магнитный пускатель в данном случае позволит изменять режимы работы мотора.

Если рассматривать последовательное подключение, то во время эксплуатации придется удерживать кнопку «пуск». Когда налажено параллельное подключение, придется устанавливать вспомогательные контакты.

Рекомендации по уходу

Пускатель считается простым устройством, однако при эксплуатации могут наблюдаться различные неприятности. При работе с асинхронным двигателем из строя выходят отдельные детали. Таким образом, следует при монтаже выполнять определенные правила:

  • чистка пускателя;
  • проверка магнитной системы;
  • снятие кожуха;
  • проверка свободного хода;
  • оценка главных контактов;
  • проверка сопротивления;
  • затяжка крепления.

Выше рассмотрены устройства магнитного пускателя, а также его виды. Данный элемент требуется для работы двигателя, и незаменим в промышленной сфере. При подборе оборудования стоит ознакомиться с базовым принципом функционирования, знать классификацию и правила монтажа.

Магнитные пускатели. Виды и устройство. Работа и применение

Во время зарождения электротехники включение 3-фазных электродвигателей производилось с помощью обычных рубильников вручную. Рубильники не создавали безопасных условий, требовалось пульт управления соединять силовыми линиями. В течение дальнейшего прогресса развития процессов коммутации ученые изобрели такие устройства, как магнитные пускатели, которые не имели тех недостатков рубильника. Это коммутационное устройство обеспечивает подключение потребителя нагрузки дистанционно, дает возможность управления эксплуатацией оборудования.

Конструкция пускателя простая, так же, как и его принцип работы. Пускатель состоит из контактов двух видов: неподвижных и подвижных. При замыкании этих контактов электродвигатель запускается, а при разъединении контактов происходит остановка и выключение питания.

Разновидности

Магнитные пускатели предназначены в основном для управления работой 3-фазных электромоторов на дистанционном уровне. Основные операции, проводимые с помощью магнитных пускателей – это запуск, отключение или реверс.

Вспомогательной функцией пускателя вместе с тепловым реле является защита электродвигателя от излишних нагрузок. Имеются схемы пускателей с ограничителями напряжения на основе полупроводниковых элементов. По схемам подключения нагрузки бывают реверсивными и нереверсивными.

По типу расположения магнитные пускатели классифицируются:
  • Открытого типа. Располагают в защищенных шкафах, панелях, и других местах, не доступных для влаги, пыли и других вредных факторов.
  • Защищенного исполнения. Монтируются в помещениях с пониженным содержанием пыли в воздухе, исключающих доступ воды к устройству.
  • Влагонепроницаемого исполнения. Монтируются внутри зданий, снаружи под оборудованными навесами от воды и солнца.
Вспомогательная классификация:
  • Блок с кнопками на корпусе пускателя. Пускатели без реверса имеют две кнопки: Пуск и Стоп, устройства с реверсом оснащены тремя кнопками, две из них те же, что и в прошлом виде, добавлена кнопка Пуска назад. Некоторые исполнения устройств предусматривают лампу, сигнализирующую включение.
  • Устройства со вспомогательными контактами сигналов и блокировок. Применяются в различных сочетаниях, как замыкающие или разъединяющие. Контакты бывают встроенными, либо выполнены на отдельной подставке. Иногда вспомогательные контакты применяются в общем составе схемы пускателя. В устройствах с реверсом с помощью дополнительных контактов выполняется электрическая блокировка.
  • Значение напряжения и тока силовой обмотки.
  • Тепловое реле. Его свойство – это ток номинала, при котором реле не срабатывает на средних настройках. Это значение тока может регулироваться в некоторых пределах от номинального значения тока.

Некоторые магнитные пускатели комплектуются ограничителями напряжения и другими блокировками.

Конструктивные особенности

Все устройство пускателя делится на две половины: верхнюю и нижнюю. В верхней половине расположены двигающиеся контакты вместе с камерой гашения дуги. Там же расположена и подвижная часть магнита. Она действует на силовые контакты.

Катушка находится в нижней части вместе с возвратной пружиной. Свойством пружины возврата является возвращение верхней половины в исходное состояние после отключения питания на обмотке. Так осуществляется разъединение силовых контактов.

В устройство двух половин электромагнита включены пластины Ш-образной формы. Они изготовлены из электромагнитной стали. Для катушки используется медный провод с расчетным количеством витков, которые рассчитаны на эксплуатацию с напряжением питания определенных значений, начиная от 24 вольт и до 380 вольт. При поступлении напряжения в обмотке образуется магнитное поле. Две половины пытаются соединиться, образуется замкнутый контур. При отключении напряжения магнитное поле также исчезает, верхняя половина отходит на свое первоначальное место под действием пружины.

Принцип действия

Название устройства говорит о его способе работы. Он действует по принципу электромагнита, во время прохождения тока по катушке. После притягивания контактов электродвигатель запускается.

1 — Подвижные контакты
2 — Подвижный якорь
3 — Пружины
4 — Катушка
5 — Стационарный сердечник
6 — Подвижный сердечник
7 — Стационарные контакты

Общее устройство состоит из основной части и якоря, который двигается по направляющим. Проще сказать, что все магнитные пускатели выполнены в виде большой кнопки с клеммами силовых контактов, и неподвижных контактов.

Двигающаяся часть имеет мостик с контактами, который обеспечивает разрыв цепи в двух местах, для выключения напряжения. Также мостик служит для качественного соединения проводов во время подключения схемы в действие. Система проверяется вручную. Надавливают на якорь и чувствуют усилие пружин, которое при работе преодолевается электромагнитом. При отпускании якоря контакты возвращаются назад.

В работе подобное управление не требуется, оно нужно для контроля. Реально применяется дистанционная форма подключения электромагнитным полем, которое возникает в обмотке от электрического тока. Шихтованный магнитопровод обеспечивает хорошую проводимость тока.

Когда в цепи отсутствует электрический ток, то вокруг обмотки магнитное поле исчезает, что приводит к отходу якоря в первоначальное положение. При подаче напряжения происходит обратный процесс. Рабочее включенное положение якоря влияет на функционирование устройства. В таком положении должно быть качественное соединение контактов. При малейшем ослаблении пружин контакты начинают подгорать, нагреваться, происходит отгорание концов проводов.

Установка и подключение

Для возможности качественной эксплуатации пускателей, их установку проводят на ровной неподвижной поверхности, вертикально. Устройства с тепловым реле нужно ставить так, чтобы не было разницы температуры с внешней средой.

Монтаж с нарушением приводит к ложным срабатываниям. Поэтому нельзя устанавливать магнитные пускатели в местах с вибрацией, ударами. Устройства с током номинала более 150 ампер при запуске сильно вибрируют и сотрясаются.

Корпус теплового реле может нагреться от других устройств. Это отрицательно действует на правильность работы пускателя. Поэтому не рекомендуется размещать пускатели рядом с горячим оборудованием.

При соединении провода с контактом пускателя, его конец загибают в виде кольца. Это не дает возникнуть перекосу пружинных шайб в зажиме. При подключении двух проводов с одним сечением, их располагают по двум противоположным сторонам от винта.

Перед монтажом концы проводов лудят. В многожильных проводах перед тем, как проводить лужение, концы скручивают. Концы алюминиевых проводов чистят надфилем, покрываются специальной пастой. Подвижные контакты и части пускателя смазывать запрещается. Перед запуском магнитные пускатели осматривают снаружи и контролируют исправность частей. От руки двигающиеся части должны легко перемещаться. Схема соединения сверяется.

Техническое обслуживание

Для качественного ухода за пускателем нужно знать возможные признаки поломок устройства. Обычно это высокая температура корпуса, сильное гудение.

Высокая температура устройства чаще всего связана с замыканием обмотки между витками. При осмотре катушки не должно быть трещин, нагара, повреждений, оплавления. В таких случаях необходима замена катушки. Чрезмерный нагрев происходит из-за увеличения напряжения питания выше номинала, при перегрузке, плохое качество контактов, их сильном износе. Сильное гудение пускателя может возникнуть по нескольким причинам. Чаще всего нужно проверить плотность прилегания якоря. Неплотность может возникнуть из-за загрязнения поверхности. Еще одной причиной может стать недостаточное напряжение сети, снижение его более 15 процентов, а также заедание подвижных элементов.

Для предотвращения таких поломок нужен постоянный уход. В общем, магнитные пускатели не нуждаются в дорогостоящих работах. Нельзя допускать внутрь грязи, влаги и пыли. Необходимо регулярно контролировать плотность прилегания и качество контактов. Составляют перечень работ по техническому уходу и ремонту электромонтерами-ремонтниками.

Программа обслуживания
  • Внешний осмотр на повреждения, сколы корпуса, удаление грязи. Сколы и повреждения появляются от длительной вибрации, неправильного монтажа, дефектами. Если корпус поврежден настолько, что это препятствует его закреплению на поверхности, то корпус подлежит замене. Особое внимание уделяется контролю наличия всех пружинок и контактов.
  • Ревизия механических деталей. Контролю подвергается пружина для разрыва контактов. Она не должна быть мягкой и слишком сжатой. При проверке хода якоря не допускаются заклинивания. Контроль хода проводится от руки.
  • Чистка контактов – это мероприятие не должно проводиться, если магнитный пускатель исправен. Слой с хорошей проводимостью на контактах очень малой толщины. При каждой чистке надфилем контакты скоро сточатся. Чистка допускается лишь при возникновении нагара. При замыкании контактов должно быть плотное прилегание, без наклонов, смещений. Иначе нужна регулировка.
  • Если в корпусе пускателя есть детали из металла, то нужно проверить отсутствие соединения их с силовыми контактами. Необходимо также прозвонить все силовые контакты между собой на отсутствие замыканий. Для этого пользуются тестером. Сопротивление изоляции не должно быть менее 0,5 Мом.
Похожие темы:

Магнитный пускатель — ElectrikTop.ru

Магнитный пускатель

Пускатель электромагнитный применяется для коммутации мощных потребителей электроэнергии в основном на производстве. В этой статье пойдет речь о том, для чего нужен магнитный пускатель, каков принцип работы магнитного пускателя и устройство магнитного пускателя. Устройство и принцип пускателя, как для цепей 380В так и для 220В, одинаковы давно и хорошо отработаны конструкторами.

Назначение пускателей

Как уже было сказано, это коммутационный аппарат, проще говоря, выключатель, таково его назначение. Контакты пускателей рассчитаны на большой ток, протекающий через нагревательные приборы и мощные электродвигатели. Эти силовые контакты приводятся в действие электромагнитным способом, поэтому управлять пускателями можно дистанционно при помощи сравнительно маломощных цепей. Поэтому маленькой кнопкой или концевым выключателем можно производить подключение мощных электродвигателей и другой нагрузки. Реверсивный пускатель обеспечивает включение асинхронных моторов в любую сторону – по часовой стрелке или против, по выбору оператора или системы управления.

Принцип работы

Принцип действия магнитного пускателя фактически совпадает с реле. Для работы пускателя от кнопок без фиксации используется самоблокировка от контактов, параллельных кнопке. Для отключения используется нормально замкнутая кнопка, включенная последовательно в цепь управления. При размыкании контактов пускатель отключается и готов к повторному включению сразу после замыкания контактов стоповой кнопки.

«Кнопочный» вариант управления пускателями является подавляющим для ручных операций. В цепях автоматики пускатели обычно удерживаются во включенном состоянии непрерывным сигналом, подаваемым с дискретного выхода контроллера на промежуточное реле.

Существуют различные виды пускателей, среди которых есть и реверсивные магнитные пускатели («головная боль» новичков-электромонтеров, пытающихся понять как работает непривычная цепь и не привыкших мыслить электрическими схемами). Фактически это два пускателя, работающие строго поочередно: если включается один, то другой должен быть обязательно отключен, иначе будет короткое замыкание между фазами.

Его принцип таков: если в одном включенном положении последовательность фаз A, B, C, то в другом положении должно быть, например, A, C, B, то есть, две фазы должны поменяться местами. Это позволяет изменять направление вращающегося поля в асинхронных моторах и запускать их в различном направлении либо по часовой стрелке, либо против.

Устройство магнитного пускателя

Все виды магнитных пускателей объединяют такие элементы конструкции, как электромагнит переменного тока, система подвижных и неподвижных силовых и вспомогательных контактов. Несущей частью является корпус из термостойких и негорючих пластиков. Эти пластмассы должны быть механически прочными и не деформироваться при повышенной температуре. Любой пускатель, как правило, трехфазный.

  1. Контактные пружины, обеспечивающие плавность пуска
  2. Подвижные контакты (мостики)
  3. Неподвижные контакты (пластины)
  4. Пластмассовая траверса
  5. Якорь
  6. Катушка пускателя
  7. Ш-образная часть магнитопровода
  8. Дополнительные контакты

Классификация магнитных пускателей делается по нескольким признакам, среди которых обычно главной является величина пускателя. Под величиной подразумеваются не габариты или вес пускателя, а то, какой ток он может коммутировать и насколько он устойчив к дуге в цепях с индуктивностями (при отключении электродвигателя). Основой является нереверсивный магнитный пускатель, так как реверсивные собираются из последних. Работа магнитных пускателей протекает в разных условиях, поэтому их также классифицируют по степени защищенности: открытое, защищенное, пылебрызгонепроницаемое.

Работа магнитного пускателя очень часто требует наличия теплового реле. Все типы магнитных пускателей имеют конструктивно совместимые тепловые реле. Часто их выпускает один и тот же производитель. Особенно важными применениями тепловых реле является защита  электродвигателей от перегрева. Тепловое реле состоит из двухфазных биметаллических проводников (проводников с разными коэффициентами теплового расширения) – по одному на каждую фазу.

С электрической точки зрения, они являются резисторами с очень малым сопротивлением, и, таким образом, служат датчиками тока. Когда через фазы (или одну из них) протекает слишком большой ток, биметаллическая пластина изгибается и размыкает магнитные контакты, то есть контакты в цепи катушки пускателя. Подключение тепловых реле выполняется между пускателем и нагрузкой.

Все больше распространяются модульные пускатели. Это пускатели, монтируемые на DIN-рейку. Это металлическая профильная полоса, закрепляемая в шкафах на щите. Простота и легкость монтажа – исключительные. Рядом с пускателем (контактором) можно прикрепить тепловые реле, автоматы, УЗО (устройство защитного отключения), микропроцессорные контроллеры и многое другое. Модульные устройства очень легко собираются в схемы, благодаря каналам для проводов, проложенным между DIN-рейками. Монтаж выполняется зачищенными проводами необходимого сечения, обжатыми наконечниками. Наконечники вставляют в отверстия клемм приборов согласно принципиальной схеме и зажимают винтами.

На верхнюю сторону пускателей наносится маркировка, необходимая при монтаже и ремонте. Там есть обозначение типа, схема контактов и в некоторых случаях производители оставляют место для наклейки или подписи потребительских данных.

Большие успехи в силовой электронике, достигнутые за последние десятилетия, привели к тому, что большинство основных производителей теперь предлагают потребителям бесконтактные пускатели, содержащие мощные полупроводниковые ключи. У них есть определенные преимущества. Они работают бесшумно, не искрят, имеют высокую частоту переключений.

Некоторые модели благодаря ШИМ-контроллерам позволяют плавно пускать электродвигатели, а для автоматизации предусмотрены даже сетевые интерфейсы. К недостаткам можно отнести высокую цену, высокую квалификацию ремонтного персонала и небезопасную гальваническую связь с сетью, что может угрожать электрикам-ремонтникам.

Заключение

Несмотря на внедрение электронных ключей: уже устаревающие тиристоры и симисторы, мощные полевые транзисторы, и перспективные IGBT-транзисторы, магнитные пускатели сохраняют свое значение. Именно они надежно разрывают цепи, без каких-либо опасных для персонала или оборудования остаточных токов и утечек. Фактически это тот самый бессмертный “рубильник” который с гарантией обесточивает электроустановку. качественные пускатели никогда не заклинивают и приобретать нужно именно такие.

Магнитный пускатель — устройство и принцип действия

Автор Aluarius На чтение 6 мин. Просмотров 152 Опубликовано

Если рассматривать магнитный пускатель с чисто конструктивных позиций, то это прибор, в состав которого входят два вида контактов: стационарные и подвижные. При замыкании контактов производится запуск электродвигателя, при размыкании его остановка. Но должна быть определенная сила, которая бы толкала контакты друг к другу, тем более между ними установлены пружины, которые не дают контактам прижаться друг к другу. Такая сила есть, это сила магнитного поля. Итак, давайте подробнее рассмотрим, что собой представляет магнитный пускатель (устройство и принцип действия).

Магнитный пускатель

Устройство магнитного пускателя

Частично об устройстве этого прибора было сказано выше. Осталась лишь электромагнитная его часть. Правда, необходимо отметить, что сам прибор разделен на две части: подвижная и стационарная. Так вот в качестве подвижной части используется якорь, который перемещается корпусе пускателя по специальным полозьям. Если руками надавить на якорь, то он должен войти внутрь корпуса, при этом сомкнув контакты. Отпустив якорь, пружины разомкнут контакты и приведут сам якорь в первоначальное положение. Именно так производится проверка данного прибора.

Когда магнитный пускатель подключается к электрической цепи (схеме), то в нем появляется электродвижущая сила за счет появления внутри магнитного поля. Как это поле образуется, и за счет чего?

Внутри корпуса пускателя установлена катушка с намотанной на нее медной проволокой. Эта катушка подключена к питающей линии электрического тока. Именно в ней и образуется магнитное поле. Чтобы улучшить прохождение магнитного потока, в пускатель установлен магнитопровод, изготовленный из стали. Этот элемент состоит из двух частей: одна подвижная и является частью якоря, другая стационарная (она закреплена к нижней части пускателя). Устройство не самое простое, но и не очень сложное.

Как работает магнитный пускатель

Принцип работы магнитного пускателя достаточно прост. Если через катушку ток не проходит, то магнитного поля в ней нет. А, значит, пружины своею силой отталкивают подвижные контакты. Как только напряжение подается на катушку, внутри нее создаются магнитные потоки, притягивающие якорь к неподвижной части магнитопровода. При этом пружины сжимаются, а контакты соединяются. Кстати, два соединенные между собой части магнитопровода обладают минимальным магнитным сопротивлением.

Работа магнитного пускателя

Правда, это сопротивление может и возрасти, потому что в процессе эксплуатации детали магнитного пускателя изнашиваются и покрываются коррозийной пленкой. Особенно это относится к пружинам и магнитопроводу. Необходимо добавить, что существуют определенные требования к якорю конструкции. У него должны быть две лимитированные позиции:

  • Нижняя, когда якорь прижимает контакты друг к другу, в данном случае прижим должен быть плотным без минимальных зазоров. Если прижим будет неплотным, то это становится причиной подгорания контактов, а далее и подгоранию проводов соединения.
  • Верхнее, когда пружины восстанавливают свое первоначальное положение, то есть, это максимальный развод контактов друг от друга.

Что касается самих контактов, то они предназначены для долгосрочной эксплуатации. Поэтому изготавливают их из меди и покрывают сплавом, в состав которого входит серебро. Обязательно учитывается определенный запас прочности. К тому же большое значение уделяется форме элементов, она должна обеспечит максимальный контакт плоскостей.

Подключение электромагнитного пускателя

Обычно в трехфазных сетях используются пускатели, в состав которых входят несколько разновидностей контактов: силовые (их три) и управляющие (дополнительные – их может быть несколько штук). Назначение последних – замыкать или размыкать сеть. При этом форма контакта – точка при сжатом положении. Поэтому у таких элементов неподвижная часть изготавливается в виде плоскости, а подвижная в виде сферы. Силовые считаются самыми ответственными, поэтому их плоскость контакта не точка, а линия. Поэтому их подвижная часть изготавливается или в форме призмы, или в форме цилиндра, а неподвижная или в форме цилиндра, или в форме плоскости.

Есть сегодня мнение, что в современных магнитных пускателях установлены особенные контакты, которые имеют продолжительный срок службы. То есть, можно реже их проверять и чистить. Не стоит верить слухам, обслуживание прибора должно строго проводится по ППР. Даже самые навороченные контакты подгорают. Конечно, существует для этого несколько причин:

  • условия, в которых прибор эксплуатируется;
  • нагрузка;
  • частота коммутаций.

Подключение кнопки к пускателю

Все эти причины по-разному влияют на пускатель, многое зависит от марки. Но в любом случае контакты необходимо чистить спиртом. Если нагар имеет большой слой, то можно воспользоваться инструментом, который обычно электрики делают своими руками. Это пластина из прочного металла, обычно из ножовочного. Такая пластина называется воронило.

Виды магнитных пускателей

Приборы, которые изготавливаются по российским стандартам, имеют семь групп, разделенных нагрузками. Нулевая группа – это пускатели, которые могут выдержать нагрузку в 6,3 ампера, седьмая группа – 160 ампер. У зарубежных аналогов другие критерии классификации.

Есть разделение по исполнению.

  • Открытые. Их обычно устанавливают в закрытых шкафах или щитах, в которые не проникает пыль.
  • Закрытые. Их можно устанавливать в помещениях, куда не попадает пыль.
  • Пылебрызгонепроницаемые. Их можно устанавливать везде, и даже на улице. Главное требование – установка навеса, чтобы не попадали солнечные лучи и дождь.

Пылебрызгонепроницаемые пускатели

И, конечно, существует классификация по типу электрического подключения: однофазный пускатель и трехфазный. Отличие между ними – схема магнитного пускателя в плане его подключения к потребителю.

А вот теперь о такой            позиции, как обозначение магнитного пускателя. Не будем разбираться здесь ос всеми марками, давайте рассмотрим обозначение одной из них, а конкретнее ПМЛ. Итак, в маркировке прибора зашифрованы все его технические характеристики. Они обозначены на корпусе и имеют вот такое обозначение:

ПМЛ-ХХХХХХХХХ

Что обозначает каждый знак «Х»? Понятно, что ПМЛ – это серия прибора.

  1. Номинальный ток, который обозначается как диапазон: 1-10; 2-25 и так далее.
  2. Исполнение и наличие теплового реле. Здесь семь степеней. К примеру, позиция номер 6 – это пускатель реверсивного действия с механической и электрической блокировкой, в котором тепловое реле установлено.
  3. Степень защиты и наличие кнопок управления. Здесь 6 позиций. К примеру, вторая – это прибор с защитой IP54, в котором установлены и кнопка «Пуск», и кнопка «Стоп».
  4. Разновидность и количество дополнительных контактов. О чем мы уже писали выше.
  5. Сейсмостойкость. Это обозначение в маркировке может и отсутствовать.
  6. Возможность установки на стандартные монтажные рейки.
  7. Климатическое исполнение.
  8. Разновидность размещения.
  9. Коммутационная износостойкость.

Схема

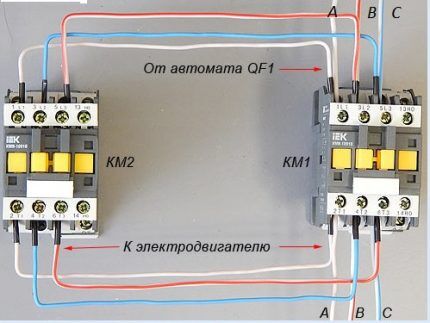

Что касается установки магнитных пускателей в схему, то здесь достаточно большое количество вариантов. Это и самое простое управление электродвигателями, это и с удержанием кнопки контактов, это и реверс. У каждой схемы свои особенности, которые при подключении должен знать каждый электрик.

100 фото современных моделей и схемы их подключения

Коммутационный аппарат, предназначенный для дистанционного управления электропитанием трехфазных электродвигателей, именуют магнитным пускателем. Посредством этого устройства выполняется пуск, отключение или реверс электромоторов, в паре с тепловым реле защищает их от перегрузок. Модели магнитных пускателей представлены на фото в нашей статье и в галерее.

Разновидности

В зависимости от схемы подключения различают нереверсивные и реверсивные МП. Первый – осуществляет подключение и отключение потребителей от сети, второй же может менять подключение фаз и в этом случае ротор изменяет направление вращения.

А по месту установки виды магнитных пускателей бывают:

  • Открытого типа. Их размещают в щитках или других местах, защищенных от действия неблагоприятных факторов окружающей среды;
  • Защищенного исполнения. Монтируют в непыльных помещениях;
  • Влагонепроницаемые. Могут располагаться как с внутренней, так и с наружной стороны здания, если имеются навесы либо козырьки, защищающие от негативного воздействия солнца и воды.

Некоторые модели пускателей имеют на корпусе контрольную лампочку «включено».

Конструктивные особенности

Вверху пускателя находятся подвижные контакты, а также перемещающая часть магнита, которая воздействует на силовые контакты. Крышка керамическая, она же и камера для гашения дуги.


Катушка, как и возвратная пружина, располагаются в его нижней части. Когда на обмотке отключается питание, пружина заставляет вернуться подвижную часть в первоначальное состояние и силовые контакты размыкаются.

В центре пускателя находятся Ш-образные пластины, изготовленные из специальной стали. Катушка магнитного пускателя состоит из пластикового каркаса, на который наматывается медная проволока.

Как работает

Принцип действия магнитного пускателя рассмотрим на примере по фото:

  • сердечник;
  • пускатель;
  • контакты;
  • якорь.

Как только на катушку приходит напряжение, электромагнит притягивается, подвижная часть опускается и контакты замыкаются. Теперь, если мы обесточим катушку, произойдет размыкание контактов и они вернутся в первоначальное состояние.

Реверсивные МП работают таки же образом, как и нереверсивные. Разница лишь в чередовании фаз. Во избежание короткого замыкания в этом случае предусмотрена блокировка от возможности включения нескольких устройств одновременно.

Монтаж и схемы подключения

Магнитные пускатели устанавливают на закрепленной поверхности в вертикальном положении. Тепловое реле крепится таким образом, чтобы не было разницы с температурой окружающего воздуха. Нарушение правил монтажа вызывает ложные срабатывания оборудования. Поэтому не допускается размещать устройство в местах, где наблюдается сильная вибрация.


Также не следует устанавливать МП по соседству с горячим оборудованием, это неизменно приведет к нагреву корпуса теплового реле и пускатель может работать с нарушениями.

Самая простая классическая схема подключения выглядит так, как показано на фото.

Она состоит из кнопок «стоп», «пуск» и самого МП. Фаза приходит на кнопку«стоп», через нормально замкнутый контакт поступает на кнопку«пуск» и с неё на вывод катушки пускателя. Самоподхват подключается параллельно кнопки «пуск».

Для облегчения монтажа, с одного контакта провод идет на кнопку «пуск», а другой – перемычкой пускается на один вывод катушки. На второй вывод катушки подключается ноль, который от него он уходит к источнику питания.

Осталось подключить к силовым контактам пускателя нагрузку.

Техническое обслуживание

Для грамотного обслуживания таких устройств необходимо знать вероятные признаки их поломки. Чаще всего это сильный гул и большая температура корпуса, причиной которой является замыкание обмотки.

В этом случае потребуется заменить катушку. Увеличение температуры может произойти из-за поднятия напряжения выше номинального, неудовлетворительного качества контактов или их износ.

Неплотное прилегание якоря, возникающее из-за сильного загрязнения поверхности, низкое напряжение сети, заклинивание подвижных элементов может послужить причиной гула.

Чтобы этого не происходило, нужно периодически осматривать оборудование. Для этого составляют перечень и назначают сроки обслуживания для электромонтеров-ремонтников.

Фото магнитных пускателей

Также рекомендуем посетить:

Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключения

Магнитный пускатель — устройство, отвечающее за бесперебойную и соответствующую требованиям стандартов работу оборудования. С его помощью осуществляют распределение питающего напряжения и управляют работой подключенных нагрузок.

Чаще всего через него подают питание на электродвигатели. И через него же осуществляют реверс двигателя, его остановку. Все эти манипуляции позволит осуществить правильная схема подключения магнитного пускателя, которую можно собрать и самостоятельно.

В этом материале мы расскажем об устройстве и принципах работы магнитного пускателя, а также разберемся в тонкостях подключения устройства.

Содержание статьи:

Отличие магнитного пускателя от контактора

Часто при подборе коммутационного устройства возникает путаница между магнитными пускателями (МП) и контакторами. Эти устройства, несмотря на свою схожесть во многих характеристиках, все же разные понятия. Магнитный пускатель объединяет в себе ряд приборов, они соединены в одном управляющем узле.

В МП может быть включено несколько контакторов, плюс защитные устройства, специальные приставки, управляющие элементы. Все это заключено в корпус, имеющий какую-то степень влаго- и пылезащиты. С помощью этих устройств в основном управляют работой асинхронных двигателей.

Номиналы магнитных пускателейНоминалы магнитных пускателей

Предельное напряжение, с которым работает магнитный пускатель, зависит от электромагнитной катушки индуктивности. Бывают МП небольших номиналов — 12, 24, 110 В, но наиболее часто применяют на 220 и 380 В

Контактор — моноблочный прибор с набором функций, предусмотренных конкретной конструкцией. Тогда как пускатели применяют в схемах достаточно сложных, контакторы в основном присутствуют в простых схемах.

Устройство и назначение прибора

Сравнив подключение МП и контактора, можно сделать заключение, что первое устройство отличается от второго тем, что его применяют для запуска электродвигателя. Можно даже сказать, что МП — тот же контактор, с помощью которого управляют электродвигателем.

Отличие это настолько условно, что в последнее время многие производители называют МП контакторами переменного тока, но с малыми габаритами. Да и постоянное усовершенствование контакторов сделало их универсальными, потому они стали многофункциональными.

Назначение магнитного пускателя

Встраивают МП и контакторы в силовые сети, транспортирующие ток с переменным или постоянным напряжением. Действие их базируется на электромагнитной индукции.

Устройство оснащено контактами сигнальными и теми, через которые питание подается. Первые названы вспомогательными, вторые — рабочими.

Кнопки включения/отключенияКнопки включения/отключения

Стартовые кнопки, которыми оснащают схему, обеспечивают удобную эксплуатацию. Если нужно отключить нагрузку, достаточно задействовать клавишу «Стоп». При этом поступление напряжения на катушку пускателя закончится и цепь разорвется

МП дистанционно управляют электроустановками, в том числе и электродвигателями. Их роль, как защиты, нулевая — только исчезает напряжение или хотя бы падает до предела ниже 50%, силовые контакты размыкаются.

После остановки оборудования, в схему которого вмонтирован контактор, оно никогда не включится самостоятельно. Для этого придется нажать клавишу «Пуск».

Для безопасности это очень важный момент, поскольку полностью исключены аварии, спровоцированные самопроизвольным включением электроустановки.

Пускатели, в схему которых включены , охраняют электродвигатель или другую установку от длительных перегрузок. Эти реле могут быть двухполюсными (ТРН) либо однополюсными (ТРП). Срабатывание наступает под воздействием тока перегрузки двигателя, протекающего по ним.

Конструкция и функционирование прибора

Для корректной работы МП необходимо придерживаться определенных правил монтажа, иметь понятие об основах релейной техники, грамотно выбрать схему питания оборудования.

Поскольку устройства предназначены для функционирования на протяжении небольшого временного промежутка, наиболее популярными являются МП с обычно разомкнутыми контактами. Наибольшим спросом пользуются МП серий ПМЕ, ПАЕ.

Первые встраивают в сигнальные цепи для электродвигателей мощностью 0,27 – 10 кВт. Вторые — мощностью 4 – 75 кВт. Рассчитаны они на напряжение 220, 380 В.

Вариантов исполнения четыре:

  • открытый;
  • защищенный;
  • пылеводозащищенный;
  • пылебрызгонепроницаемый.

Пускатели ПМЕ включают в свою конструкцию двухфазное реле ТРН. В пускателе серии ПАЕ количество встраиваемых реле зависит от величины.

Обозначение магнитных пускателейОбозначение магнитных пускателей

Буквы обозначают тип устройства, следующие за ними цифры — от 1 до 6 —величину. Вторая цифра — исполнение. Единица указывает на нереверсивный МП без тепловой защиты, двойка — то же, но с тепловой защитой, три — реверсивный, не имеющий тепловой защиты, четыре — с тепловой защитой, реверсивный

При напряжении около 95% от номинального катушка пускателя способна обеспечить надежную работу.

Состоит МП из следующих основных узлов:

  • сердечника;
  • электромагнитной катушки;
  • якоря;
  • каркаса;
  • механических датчиков работы;
  • групп контакторов — центральной и дополнительной.

Также в конструкцию могут включать в качестве дополнительных элементов, защитное реле, электропредохранители, добавочный комплект клемм, пусковое устройство.

Конструкия магнитного пускателяКонструкия магнитного пускателя

МП включает в свою конструкцию основание (1), контакты неподвижные (2), пружину (3), сердечник (4), дроссель (5), якорь (6), пружину (7), контактный мостик (8), пружину (9), дугогасительную камеру (10), нагревательный элемент (11)

По сути, это реле, но отключающее гораздо больший ток. Поскольку электромагниты у этого устройства довольно мощные, оно отличается большой скоростью срабатывания.

Электромагнит в виде катушки с большим числом витков рассчитан на напряжение 24 – 660 В. Которая размещена на сердечнике, большая мощность нужна для преодоления усилия пружины.

Последняя предназначена для быстрого рассоединения контактов, от скорости которого зависит величина электрической дуги. Чем быстрее произойдет размыкание, тем меньше дуга и в тем лучшем состоянии будут сами контакты.

Нормальное состояние, когда контакты разомкнуты. Пружина при этом удерживает в приподнятом состоянии верхний участок магнитопровода.

Когда на магнитный пускатель поступает питание, через катушку проходит ток и формирует электромагнитное поле. Оно привлекает мобильную часть магнитопровода посредством сжатия пружины. Контакты замыкаются, на нагрузку поступает питание, в результате, она включается в работу.

В случае отключения питания МП электромагнитное поле исчезает. Выпрямляясь, пружина делает толчок, и верхняя часть магнитопровода оказывается вверху. Как следствие, расходятся контакты, и пропадает питание на нагрузку.

Некоторые модели пускателей оснащены ограничителями перенапряжений, которые применяют в полупроводниковых управляющих системах.

Контроль работы системыКонтроль работы системы

Можно вручную проконтролировать работу системы путем нажатия на якорь с целью почувствовать силу сокращения пружины. Как раз усилие сокращения справляется с магнитным полем. При полном опускании якоря, контакты, отбрасываемые пружиной, отключаются

Питание катушки управления после подключения магнитного пускателя реализуется от переменного тока, но для этого устройства род тока не имеет значения.

Пускатели, как правило, оснащены двумя видами контактов: силовыми и блокировочными. Посредством первых подключается нагрузка, а вторые предохраняют от неправильных действий при подключении.

Силовых МП может быть 3 или 4 пары, все зависит от конструкции устройства. В каждой из пар есть как мобильные, так и неподвижные контакты, соединенные с клеммами, находящимися на корпусе, посредством металлических пластин.

Первые отличаются тем, что на нагрузку постоянно поступает питание. Вывод из рабочего состояния происходит только после срабатывания пускателя.

На контакторы с контактами нормально разомкнутыми подается питание исключительно во время работы пускателя.

Виды контактовВиды контактов

Различают два вида контактов блокировки: нормально закрытые, нормально разомкнутые. Первого вида контакт имеет кнопка «Стоп», а нормально открытый — «Пуск»

Нормально замкнутые отличаются тем, что на нагрузку постоянно поступает питание, а отсоединение наступает исключительно после срабатывания пускателя. На контакторы с контактами нормально разомкнутыми подается питание исключительно во время работы пускателя.

Особенности монтажа пускателя

Неправильный монтаж магнитного пускателя, может иметь последствия в виде ложных срабатываний. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам.

Конструкционно МП устроен так, что его можно монтировать в электрощите, но с соблюдением правил. Устройство будет работать надежно, если местом его установки будет поверхность прямая, плоская и расположенная вертикально.

Тепловые реле не должны подвергаться подогреву от посторонних источников тепла, что отрицательно скажется на функционировании устройства. По этой причине их нельзя размещать в местах, подверженных нагреву.

Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от 150 А, категорически нельзя. Включение и выключение таких устройств провоцирует быстрый удар.

Подключение МППодключение МП

Провода из меди до подключения нужно залудить. Если они многожильные, их концы перед лужением скручивают. У алюминиевых проводов концы зачищают надфилем, затем покрывают пастой или техническим вазелином

Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо. Когда нужно подключить 2 проводника к зажиму, нужно чтобы их концы были прямыми и находились по две стороны зажимного винта.

Включению в работу пускателя должен предшествовать осмотр, проверка исправности всех элементов. Подвижные детали должны перемещаться от руки. Электрические соединения нужно сверить со схемой.

Популярные схемы подключения МП

Наиболее часто используют монтажную схему с одним устройством. Чтобы соединить ее основные элементы используют 3-жильный и два разомкнутых контакта в случае, если устройство выключено.

Простая схема подключения МППростая схема подключения МП

Это предельно простая схема. Она собирается, когда замыкается выключатель автоматический QF. От КЗ (короткого замыкания) схему управления защищает предохранитель PU

В нормальных обстоятельствах контакт реле Р замкнут. При нажатии клавиши «Пуск» цепь замыкается. Нажатие кнопки «Стоп» разбирает схему. В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится.

При этой схеме большое значение имеет номинальное напряжение катушки. Когда усилие на ней 220 В, двигателя 380 В, в случае соединения в звезду, такая схема не подходит.

Для этого применяют схему с нейтральным проводником. Применять ее целесообразно в случае соединения обмоток двигателя треугольником.

Тонкости подключения устройства на 220 В

Независимо от того, как решено подключить магнитный пускатель, в проекте обязательно присутствуют две цепи — силовая и сигнальная. Через первую подают напряжение, посредством второй управляют работой оборудования.

Особенности силовой цепи

Питание для МП подключают через контакты, обычно обозначаемые символами А1 и А2. На них попадает напряжение 220 В, если сама катушка рассчитана на такое напряжение.

Удобнее «фазу» подключать к А2, хотя принципиальной разницы в подключении нет. Источник питания подключают к контактам, находящимся ниже на корпусе.

Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы 220 В.

МП с катушкой 220 ВМП с катушкой 220 В

Через магнитный пускатель, оснащенный катушкой 220 В, возможна подача напряжения от дизель- и ветрогератора, аккумулятора, других источников. Съем его происходит с клемм Т1, Т2, Т3

Минусом этого варианта подключения является тот момент, что для ее включения или отключения нужно совершать манипуляции с вилкой. Схему можно усовершенствовать путем установки перед МП автомата. С его помощью включают и отключают питание.

Изменение цепи управления

Эти изменения не касаются силовой цепи, модернизируется в этом случае лишь цепь управления. Вся схема в целом претерпевает незначительные изменения.

Кнопочный постКнопочный пост

Когда клавиши находятся в одном кожухе, узел называется «кнопочным постом». Любая из них обладает парой входов и парой выходов. У клавиши «Пуск» клеммы нормально разомкнутые (НЗ), у прямо противоположной — нормально замкнутые (NC)

Клавиши встраивают последовательно перед МП. Первая — «Пуск», за ней идет «Стоп». Контактами магнитного пускателя манипулируют посредством управляющего импульса.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. «Пуск» не обязательно удерживать во включенном состоянии.

Оно поддерживается по принципу самозахвата. Заключается он в том, что параллельно кнопке «Пуск» подключаются добавочные самоблокирующиеся контакты. Они и снабжают напряжением катушку.

После их замыкания, катушка самоподпитывается. Разрыв этой цепи приводит к отключению МП.

Отключающая клавиша «Стоп» обычно красная. Стартовая кнопка может иметь не только надпись «Пуск», но и «Вперед», «Назад». Чаще всего она зеленого цвета, хотя может быть и черного.

Подсоединение к 3-фазной сети

Возможно подключение 3-фазного питания через катушку МП, функционирующей от 220 В. Обычно схему применяют с асинхронным двигателем. Сигнальная цепь при этом не изменяется.

Подключение фазПодключение фаз

Одну фазу и «ноль» подключают к соответствующим контактам. Проводник фазный прокладывают через стартовую и выключающую клавиши. На контакты NO13, NO14 ставят перемычку между замкнутым и разомкнутым контактами

Силовая цепь имеет отличия, но не очень существенные. Три фазы подают на входы, обозначенные на плане, как L1, L2, L3. Трехфазную нагрузку подключают к T1, T2, T3.

Ввод в схему теплового реле

В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле. Выбор его осуществляют в зависимости от типа мотора.

Подключение теплового релеПодключение теплового реле

Тепловое реле обезопасит электрический двигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз

Подключают реле к выводу с магнитным пускателем. Ток в нем проходит к мотору последовательно, попутно нагревая реле. Верх реле оснащен придаточными контактами, объединенными с катушкой.

Нагреватели реле рассчитывают на предельную величину тока, протекающего через них. Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель.

Также рекомендуем прочесть другую нашу статью где мы рассказали о том как выбрать и подключить электромагнитный пускатель на 380 В. Подробнее – переходите по .

Запуск мотора с реверсным ходом

Для функционирования отдельного оборудование необходимо, чтобы двигатель мог вращаться как влево, так и вправо.

Схема подключения для такого варианта содержит два МП, кнопочный пост либо отдельные три клавиши — две стартовые «Вперед», «Назад» и «Стоп».

Дополнительная сигнальная цепьДополнительная сигнальная цепь

Для реализации этого варианта в схему с одним МП добавляют еще одну сигнальную цепь. В нее входит клавиша SB3, МП КМ2. Немного изменена и силовая часть

От к.з. силовую цепь защищают контакты нормально замкнутые КМ1.2, КМ2.2.

Подготовку схемы к работе осуществляют следующим образом:

  1. Включают АВ QF1.
  2. На силовые контакты МП КМ1, КМ2 поступают фазы А, В, С.
  3. Фаза, которая снабжает цепь управления (А) через SF1 (автомат защиты сигнальных цепей) и клавишу SB1 «Стоп» подается на контакт 3 (клавиши SB2, SB3), контакт 13НО (МП КМ1, КМ2).

Далее схема работает по алгоритму, зависящему от направления вращения мотора.

Управление реверсом двигателя

Вращение начинается при задействовании клавиши SB2. При этом фаза А через КМ2.2 подается на катушку МП КМ1. Начинается включение пускателя с замыканием нормально разомкнутых контактов и размыканием нормально замкнутых.

Замыкание КМ1.1 провоцирует самоподхват, а за смыканием контактов КМ1 следует подача фаз А, В, С на идентичные контакты обмоток двигателя и он начинает вращение.

Запуск двигателя в противоположном направленииЗапуск двигателя в противоположном направлении

Перед запуском мотора в противоположном направлении необходимо остановить заданное прежде вращение посредством кнопки «Стоп». Для кручения в обратном направлении стоит только при помощи пускателя КМ2 поменять дислокацию каких-то двух питающих фаз

Предпринятое действие разъединит цепь, на дроссель КМ1 перестанет подаваться управляющая фаза А, а сердечник с контактами, посредством возвратной пружины, восстановится в исходном положении.

Контакты разъединятся, на двигатель М прекратится подача напряжения. Схема будет пребывать в ждущем режиме.

Запускают ее путем нажатия на кнопку SB3. Фаза А через КМ1.2 поступит на КМ2, МП, сработает и через КМ2.1 окажется на самоподхвате.

Далее, МП посредством контактов КМ2 поменяет фазы местами. В результате двигатель М изменит направление вращения. В это время соединение КМ2.2, находящееся в цепи, питающей МП КМ1, рассоединится, не допуская включения КМ1 пока функционирует КМ2.

Работа силовой схемы

Ответственность за переключение фаз для перенаправления вращения двигателя возложена на силовую схему.

Силовая схемаСиловая схема

Провод белого цвета заводит фазу А на левый контакт МП КМ1, затем через перемычку заходит на левый контакт КМ2. Выходы пускателей также объединены перекрестной перемычкой и далее через КМ1 на первую обмотку поступает фаза А двигателя

При срабатывании контактов МП КМ1 на первую обмотку поступает фаза А, на вторую обмотку — фаза В, а на третью — фаза С. При этом мотор вращается влево.

Когда срабатывает КМ2, передислоцируются фазы В и С. Первая попадает на третью обмотку, вторая — на вторую. Изменений по фазе А не происходит. Двигатель начнет вращаться вправо.

Выводы и полезное видео по теме

Подробности об устройстве и подключении контактора:

Практическая помощь в подключении МП:

По приведенным схемам можно подключить магнитный пускатель своими руками как к сети 220, так и 380 В.

Необходимо помнить, что сборка не отличается сложностью, но для реверсивной схемы важно наличие двухсторонней защиты, делающей невозможным встречное включение. При этом блокировка может быть как механической, так и посредством блокировочных контактов.

Если у вас появились вопросы по теме статьи, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке. Там же вы можете сообщить интересную информацию или дать совет по подключению магнитных пускателей посетителям нашего сайта.



Магнитные пускатели: применение и характеристики

Современные электротехнические приспособления, такие как магнитный пускатель и контактор, представляют собой коммутационные устройства, которые служат для дистанционного включения и выключения стационарных электрических установок.

Понятия «пускатель» и «контактор» на самом деле подразумевают собой одно и то же устройство. Условно считается, что первый представляет собой полностью законченный комбинированный аппарат, оборудованный контактором, тепловым реле и дополнительной контактной группой, а второй — непосредственно блок с определенным количеством силовых контактов.

Области применения магнитных пускателей

Наличие контактов в магнитном пускателе позволяет управлять любым типом нагрузки в электросети. Применяются такие устройства преимущественно в трехфазных сетях, но образцы 0-2 величины используются также в бытовых сетях, где напряжение составляет 220 В. Они позволяют осуществлять запуск маломощных двигателей.

Контакторы и аксессуары CHINT: chint-electric.ru/kontaktory

Конструкция магнитного пускателя

Магнитные пускатели конструктивно могут быть трех- и четырехполюсными. Соответственно у них 3 и 4 основных контакта. Четвертый контакт выступает в качестве нормально-открытого блок-контакта, блокирующего цепи управления.



Внутри корпуса пускателя размещена электромагнитная система, включающая в себя неподвижную Ш-образную часть сердечника и обмотку, намотанную на катушку. Сердечник набран из изолированных друг от друга листов электротехнической стали. Подвижная часть сердечника (якорь) соединена с пластмассовой траверсой, на которой смонтированы контактные мостики с подвижными контактами. Плавность замыкания контактов и необходимое усилие нажатия обеспечиваются контактными пружинами. Неподвижные контакты припаяны к контактным пластинам, снабженным винтовыми зажимами для присоединения проводов внешней цепи. Кроме главных контактов, пускатели имеют дополнительные контакты, расположенные на боковых поверхностях аппарата. Главные контакты закрыты крышкой, защищающей их от загрязнения, случайных прикосновений и междуфазных замыканий.

Принцип действия пускателя заключается в следующем: при включении пускателя по катушке проходит электрический ток, сердечник намагничивается и притягивает якорь, при этом главные контакты замыкаются, по главной цепи протекает ток. При отключении пускателя катушка обесточивается, под действием возвратной пружины якорь возвращается в исходное положение, главные контакты размыкаются.

С помощью магнитного пускателя можно осуществлять контроль над любой нагрузкой, поскольку этот аппарат способен создавать коммутации с большой частотой. Здесь нужно учесть только одно ограничение, а именно нагрузку, или номинальный ток, который могут поддерживать силовые контакты. За счет контакторов можно запускать и прекращать работу электродвигателей, а также реверсировать их рабочие движения.

Защитные функции магнитного пускателя

Современные магнитные пускатели обеспечивают защиту электродвигателя от ряда таких неприятностей:

  • пропадания фаз
  • длительных перегрузок
  • уменьшения показателей пусковых токов.

Стоит отметить, что защиту от длительной перегрузки позволяет осуществить тепловое реле.

В трехфазном двигателе согласно наблюдениям при наличии симметричной нагрузки и отсутствии одной из питающих фаз мгновенно возникают неисправности, которые выводят его из строя. Если по определенной схеме установить всего два магнитных пускателя, то можно обеспечить защиту от возникновения неполнофазного режима.

При запуске электрического трехфазного двигателя входной пусковой ток может в несколько раз превышать его номинально допустимое значение для выполнения нормальной работы. Если подобная ситуация будет возникать довольно часто, то могут возникать различные неприятные последствия, например, перегрев обмотки, и, как результат, сложная поломка. Таких ситуаций можно полностью избежать при помощи магнитного пускателя, поэтому в пользе этих незаменимых устройств можно ничуть не сомневаться.

Контакторы и аксессуары CHINT: chint-electric.ru/kontaktory

Что такое моторный стартер? Типы пускателей двигателей

Типы пусков двигателей и методы пуска двигателей

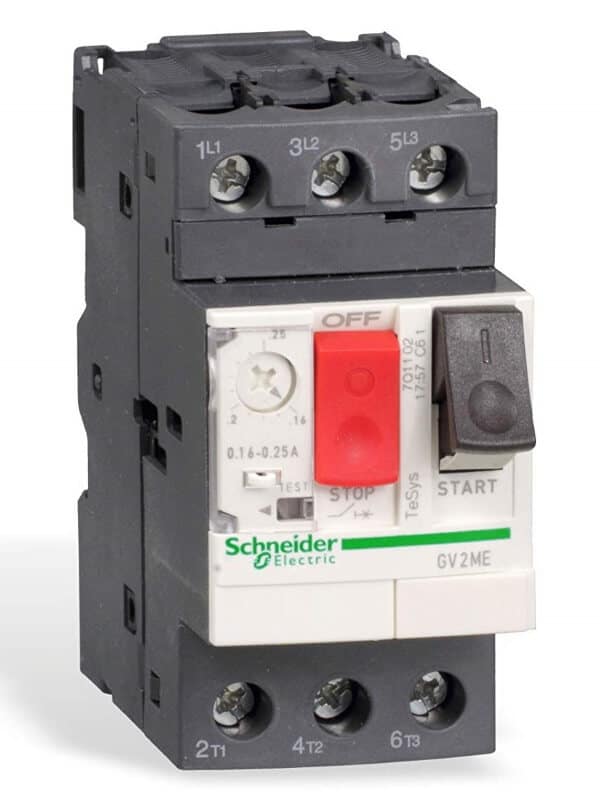

Что такое пускатели двигателей?

Пускатель двигателя — это электрическое устройство, которое используется для безопасного запуска и остановки двигателя. Как и реле, пускатель двигателя включает / выключает питание и, в отличие от реле, также обеспечивает защиту от низкого напряжения и перегрузки по току.

Основная функция пускателя двигателя является;

  • Для безопасного запуска двигателя
  • Для безопасной остановки двигателя
  • Для изменения направления вращения двигателя
  • Для защиты двигателя от низкого напряжения и перегрузки по току.

Why We Need a Starter with a Motor Why We Need a Starter with a Motor

Пускатель двигателя состоит из двух основных компонентов, которые работают вместе для управления и защиты двигателя;

  • Электрический контактор : Назначение контактора состоит в том, чтобы включить / выключить электропитание двигателя путем замыкания или размыкания контактных клемм.
  • Цепь защиты от перегрузки : Целью этой цепи является защита двигателя от потенциального вреда из-за состояния перегрузки. Сильный ток через ротор может повредить обмотку, а также другие приборы, подключенные к источнику питания.Он чувствует ток и ломает источник питания.

Зачем нам нужен стартер с мотором?

Пускатель двигателя необходим для запуска асинхронного двигателя. Это из-за его низкого сопротивления ротора. Полное сопротивление ротора зависит от скольжения асинхронного двигателя, которое является относительной скоростью между ротором и статором. Полное сопротивление изменяется обратно пропорционально скольжению.

Максимальное скольжение асинхронного двигателя, т. Е. 1 в состоянии покоя (положение покоя), поэтому полное сопротивление минимально и потребляет огромное количество тока, называемого пусковым током.Высокий пусковой ток намагничивает воздушный зазор между ротором и статором, который вызывает ЭДС в обмотке ротора. Эта ЭДС производит электрический ток в обмотке ротора, который создает магнитное поле для создания крутящего момента в роторе. По мере увеличения скорости ротора скольжение двигателя уменьшается, а ток, потребляемый двигателем, уменьшается. What is a Motor Starter What is a Motor Starter

Высокий пусковой ток в 5-8 раз превышает номинальный ток полной нагрузки. Таким образом, такое количество тока может повредить или сжечь обмотки двигателя, что сделает машину бесполезной, и это может привести к значительному падению напряжения в линии питания, что может повредить другие приборы, подключенные к той же линии.

Чтобы защитить двигатель от такого огромного количества токов, мы используем пускатель, который ограничивает первоначальный ток на короткое время при запуске, и как только двигатель достигает определенной скорости, нормальное питание двигателя возобновляется. Они также обеспечивают защиту от неисправностей, таких как низкое напряжение и перегрузка по току при нормальной работе.

Хотя небольшие двигатели мощностью менее 1 лошадиных сил имеют высокий импеданс, и они могут выдерживать начальный ток, поэтому им не требуется такой пускатель двигателя, однако им нужна система защиты от перегрузки по току, которая обеспечивается пусковыми устройствами DOL (Direct On-Line).Приведенное выше объяснение показывает, почему нам нужен стартер для установки с двигателем?

Как работает пускатель двигателя?

Стартер — это устройство управления, которое используется для переключения двигателя вручную или автоматически. Он используется для безопасного включения / выключения электродвигателей путем замыкания или размыкания контактов.

Ручной пускатель используется для небольших двигателей, в которых ручной рычаг приводится в действие вручную (перемещает положение контактов) в положение ВКЛ или ВЫКЛ.Недостаток таких стартеров в том, что они должны включаться после включения питания. Другими словами, они нуждаются в ручном управлении для каждой (ВКЛ или ВЫКЛ) операции. Иногда эта операция может привести к появлению больших токов в обмотке двигателя, которые могут привести к возгоранию двигателя. Вот почему это не рекомендуется в большинстве случаев, когда используются другие альтернативные пускатели двигателя с защитой, такие как автоматические пускатели. How Motor Starter Works How Motor Starter Works

С другой стороны, автоматические пускатели, которые состоят из электромеханических реле и контакторов, используются для включения / выключения двигателя.Когда ток проходит через катушки контактора, он возбуждает и создает электромагнитное поле, которое тянет или толкает контакты, чтобы соединить обмотки двигателя с источником питания.

Кнопки пуска и останова, подключенные к двигателю и пускателю, можно использовать для включения и выключения двигателей. Катушки контактора можно обесточить, нажав кнопку останова, что приводит к обесточиванию катушки. Таким образом, контакты контактора возвращаются из-за расположения пружины в нормальное положение, что приводит к выключению двигателя.В случае сбоя питания или ручного выключения двигатель не запустится автоматически, пока мы не запустим двигатель вручную, нажав кнопку «Пуск». Следующая диаграмма показывает, как работает пускатель двигателя DOL для включения / выключения.

Типы пускателей двигателей, основанные на методах и методах пуска

В промышленности для запуска асинхронного двигателя используются различные методы пуска. Прежде чем обсуждать типы двигателей, вот некоторые из методов, используемых в пускателях двигателей.

  • Полное напряжение или через линию Пускатель линии

Такие пускатели напрямую соединяют двигатель с линией питания, обеспечивая полное напряжение. Двигатели, подключенные через такие пускатели, имеют низкую номинальную мощность, поэтому они не создают значительного падения напряжения в линии электропередачи. Они используются в приложениях, где двигатели имеют низкие номиналы и должны работать в одном направлении.

  • Реверсивный пускатель с полным напряжением

Направление трехфазного асинхронного двигателя можно поменять местами, поменяв местами любые две фазы.Такой пускатель включает в себя два механически заблокированных магнитных контактора с переключенными фазами для прямого и обратного направления. Он используется в тех случаях, когда двигатель должен вращаться в обоих направлениях, а контакторы используются для управления им.

Для изменения скорости двигателя переменного тока необходимо изменить частоту питания переменного тока или количество полюсов (путем повторного подключения обмоток в некоторых) двигателя. Такие типы стартера запускают двигатель на нескольких предварительно выбранных скоростях, чтобы соответствовать его применениям.

Наиболее распространенным типом техники запуска является снижение напряжения при пуске двигателя, чтобы уменьшить пусковой ток, который может повредить обмотки двигателя, а также вызвать огромный провал напряжения. Эти стартеры используются для двигателей с высоким рейтингом.

What is Motor Starter Types of Motor Starters and Motor Starting Methods What is Motor Starter Types of Motor Starters and Motor Starting Methods

На основе методов, описанных выше, следующие типы пускателей двигателей используются в промышленности.

Тип пускателей двигателей:

Мы обсудим следующие типы двигателей и методы их запуска, основанные на указанных выше методах запуска двигателей, с преимуществами и недостатками.

  1. Прямой онлайн-пускатель (DOL)
  2. Сопротивление статора-пускателя
  3. Сопротивление ротора или пусковое кольцо Мотор-пускатель
  4. Автотрансформатор Стартер
  5. Star Delta Starter
  6. Софт Преобразователь частоты (VFD)

Пускатели двигателей имеют много типов, но в основном они классифицируются на два типа.

Этот тип стартера работает вручную и не требует никакого опыта.Кнопка используется для выключения и включения двигателя, подключенного к нему. Механизм за кнопкой включает механический переключатель, который размыкает или заставляет цепь останавливать или запускать двигатель.

Они также обеспечивают защиту от перегрузки. Тем не менее, эти пускатели не имеют LVP (защита от низкого напряжения), то есть он не разрывает цепь при сбое питания. Это может быть опасно для некоторых применений, потому что двигатель перезапускается при восстановлении питания. Таким образом они используются для двигателя малой мощности.Direct On-Line (DOL) — ручной пускатель, обеспечивающий защиту от перегрузки.

Магнитные пускатели являются наиболее распространенным типом стартера, и они в основном используются для двигателей переменного тока большой мощности. Эти пускатели работают электромагнитно, как реле, которое размыкает или замыкает контакты с помощью магнетизма.

Обеспечивает более низкое и безопасное напряжение для запуска, а также включает защиту от низкого напряжения и перегрузки по току. Во время сбоя питания магнитный пускатель автоматически разрывает цепь.В отличие от ручных пускателей, он включает в себя автоматическое и дистанционное управление, исключающее оператора.

Магнитный пускатель состоит из двух цепей;

  • Силовая цепь; эта схема отвечает за подачу питания на двигатель. Он состоит из электрических контактов, которые включают / выключают питание, подаваемое от линии питания к двигателю через реле перегрузки.
  • Цепь управления; эта схема управляет контактами силовой цепи для подачи или отключения питания двигателя.Электромагнитная катушка возбуждается или обесточивается, чтобы тянуть или толкать электрические контакты. Таким образом, предоставляя пульт дистанционного управления для магнитного стартера.
Direct Online (DOL) Стартер

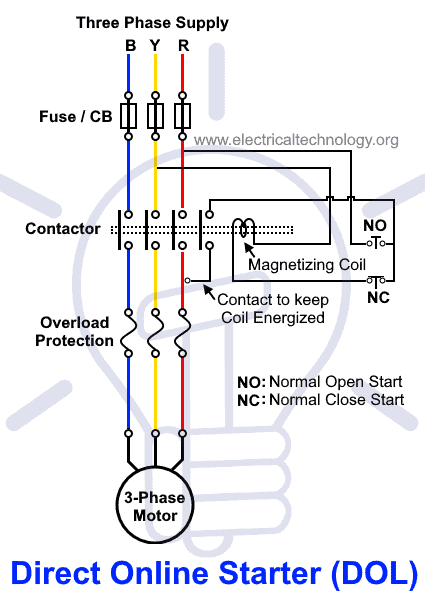

Это самая простая форма пускателя двигателя, которая подключает двигатель напрямую к источнику питания. Он состоит из магнитного контактора, который соединяет двигатель с линией питания и реле перегрузки для защиты от перегрузки по току. Для безопасного запуска двигателя снижение напряжения отсутствует.Поэтому двигатель, используемый с такими пускателями, имеет мощность ниже 5 л.с. Он имеет две простые кнопки, которые запускают и останавливают двигатель.

При нажатии кнопки пуска включается катушка, которая сближает контакторы, замыкая цепь. А нажатие кнопки «Стоп» обесточивает катушку контактора и раздвигает его контакты, разрывая цепь. Переключатель, используемый для включения / выключения источника питания, может быть любого типа, например, поворотный, уровень, поплавок и т. Д.

Хотя этот пускатель не обеспечивает безопасного пускового напряжения, реле перегрузки обеспечивает защиту от перегрева и перегрузки по току.Реле перегрузки имеет нормально замкнутые контакты, которые возбуждают катушку контактора. Когда реле срабатывает, катушка контактора обесточивается и размыкает цепь. Direct Online (DOL) Motor Starter Direct Online (DOL) Motor Starter

Преимущества DOL Motor Starter

  • имеет очень простой и экономичный дизайн.
  • Это очень легко понять и работать.
  • обеспечивает высокий пусковой момент из-за высокого пускового тока.

Недостатки DOL Motor Starter

  • Высокий пусковой ток может повредить обмотки
  • Высокий пусковой ток вызывает падение напряжения в линии электропередачи.
  • Не подходит для тяжелых двигателей.
  • Это может уменьшить срок службы двигателя.
Стартер с сопротивлением статора

Стартер с сопротивлением статора использует технику RVS (пускатель с пониженным напряжением) для запуска двигателя. Внешнее сопротивление добавляется последовательно с каждой фазой статора трехфазного асинхронного двигателя. Работа резистора заключается в уменьшении напряжения в сети (впоследствии уменьшая начальный ток), приложенного к статору.

Первоначально переменный резистор удерживается в максимальном положении, предлагая максимальное сопротивление.Поэтому напряжение на двигателе является минимальным (на безопасном уровне) из-за падения напряжения на резисторе. Низкое напряжение статора ограничивает пусковой ток, который может повредить обмотки двигателя. Когда двигатель набирает скорость, сопротивление уменьшается, и фаза статора напрямую подключается к линиям электропередачи.

Поскольку ток прямо пропорционален напряжению, а крутящий момент зависит от квадрата тока, уменьшение напряжения в 2 раза уменьшает крутящий момент в 4 раза.Таким образом, пусковой момент при использовании такого стартера очень низок и его необходимо поддерживать. Stator Resistance starter Stator Resistance starter

Преимущества пускового электродвигателя сопротивления статора

  • Обеспечивает гибкость пусковых характеристик.
  • Источник переменного напряжения обеспечивает плавное ускорение.
  • Может подключаться как к двигателю, соединенному звездой, так и треугольником.

Недостатки сопротивления статора пускателя двигателя

  • Резисторы рассеивают мощность
  • Пусковой крутящий момент очень низкий из-за снижения напряжения
  • Резисторы довольно дороги для больших двигателей.
Сопротивление ротора или пусковое кольцо двигателя Пускатель двигателя

Этот тип пускателя двигателя работает по технологии запуска двигателя при полном напряжении. Он работает только на асинхронном двигателе с контактным кольцом, поэтому он также известен как пускатель с контактным кольцом.

Внешние сопротивления связаны с ротором в звездообразной комбинации через контактное кольцо. Эти резисторы ограничивают ток ротора и увеличивают крутящий момент. Это, в свою очередь, уменьшает пусковой ток статора. Это также помогает улучшить коэффициент мощности.

Резисторы используются только при запуске двигателя и удаляются, когда двигатель набирает номинальную скорость.Rotor Resistance or Slip Ring Motor Starter Rotor Resistance or Slip Ring Motor Starter

Преимущества сопротивления ротора Стартер двигателя

  • Обеспечивает низкий пусковой ток при полном напряжении.
  • Из-за высокого пускового момента двигатель можно запустить под нагрузкой
  • Этот метод повышает коэффициент мощности.
  • Обеспечивает широкий диапазон регулирования скорости

Недостатки сопротивления ротора Стартер двигателя

  • Работает только на асинхронном двигателе с контактными кольцами
  • Ротор дорогой и тяжелый.
Автотрансформаторный пускатель

В таких типах пускателей двигателей используется автотрансформатор в качестве понижающего трансформатора для снижения напряжения, подаваемого на статор во время пусковой стадии. Он может быть подключен как к звездам, так и к треугольникам.

Вторичная обмотка автотрансформатора связана с каждой фазой двигателя. Несколько отводов автотрансформатора обеспечивают долю номинального напряжения. Во время запуска реле находится в начальном положении i.е. точка отвода, обеспечивающая пониженное напряжение для запуска. Реле переключается между точками отвода для увеличения напряжения со скоростью двигателя. Наконец, он связывает его с полным номинальным напряжением.

По сравнению с другими методами снижения напряжения, он предлагает высокое напряжение для определенного пускового тока. Это помогает в обеспечении лучшего пускового момента. Autotransformer Motor Starter Autotransformer Motor Starter

Преимущества автотрансформатора Стартер

  • Обеспечивает лучший пусковой момент.
  • Используется для запуска больших двигателей со значительной нагрузкой.
  • Он также предлагает ручное управление скоростью.
  • Также предлагает гибкость в стартовых характеристиках.

Недостатки автотрансформатора стартера

  • Из-за большого размера автотрансформатора такой стартер занимает слишком много места.
  • Схема сложная и относительно дорогая, чем другие стартеры.
Star Delta Starter

Это еще один распространенный метод запуска, используемый в промышленности для больших двигателей.Обмотки трехфазного асинхронного двигателя переключаются между соединением звезда и треугольник для запуска двигателя.

Для запуска асинхронного двигателя он подключается звездой с помощью трехполюсного двухполюсного реле. Напряжение фазы в звездообразном соединении уменьшается в 1 / √3 раза, и оно уменьшает пусковой ток и пусковой крутящий момент на 1/3 от нормального номинального значения.

Когда двигатель ускоряется, реле таймера переключает звездообразное соединение обмоток статора в треугольное соединение, обеспечивая полное напряжение на каждой обмотке.Мотор работает на номинальной скорости. star delta motor starter star delta motor starter

Преимущества Star Delta Starter

  • Его простая и дешевая конструкция
  • Не требует обслуживания
  • Обеспечивает низкий импульсный ток.
  • Используется для запуска больших асинхронных двигателей.
  • Лучше всего для длительного ускорения.

Недостатки Star Delta Starter

  • Работает на двигателе с дельта-соединением
  • Существует больше проводных соединений.
  • Предлагает низкий пусковой момент, который не может поддерживаться.
  • Существует очень ограниченная гибкость стартовых характеристик.
  • При переключении со звезды на дельту происходит механический рывок.
Устройство плавного пуска

Устройство плавного пуска также использует метод снижения напряжения. Он использует полупроводниковые переключатели, такие как TRIAC, для управления напряжением, а также пусковым током, подаваемым на асинхронный двигатель.

TRIAC с фазовым управлением используется для обеспечения переменного напряжения.Напряжение изменяется при изменении угла проводимости или угла зажигания TRIAC. Угол проводимости поддерживается минимальным, чтобы обеспечить пониженное напряжение. Напряжение увеличивается постепенно за счет увеличения угла проводимости. При максимальном угле проводимости на асинхронный двигатель подается полное напряжение сети, и оно работает с номинальной скоростью.

Обеспечивает постепенное и плавное увеличение пускового напряжения, тока и крутящего момента. Таким образом, нет механического рывка, что обеспечивает плавную работу, которая увеличивает срок службы машины.soft starter soft starter

Преимущества устройства плавного пуска

  • Обеспечивает лучший контроль над пусковым током и напряжением
  • Обеспечивает плавное ускорение, таким образом, без рывков.
  • Снижает скачки напряжения в системе.
  • Увеличивает срок службы системы
  • Обеспечивает лучшую эффективность и не требует технического обслуживания
  • Его малый размер

Недостатки устройства плавного пуска

  • Это относительно дорого
  • В системе рассеивается энергия форма нагрева
Переменная частота Dr Ive (VFD)

Как и устройство плавного пуска, преобразователь частоты (VFD) может изменять как напряжение, так и частоту питающего тока.Он в основном используется для управления скоростью асинхронного двигателя, так как он зависит от частоты питания.

AC от линии питания преобразуется в DC с помощью выпрямителей. Чистый постоянный ток преобразуется в переменный ток с регулируемой частотой и напряжением с использованием метода широтно-импульсной модуляции через силовой транзистор, такой как IGBT.

Обеспечивает полный контроль скорости двигателя от 0 до номинальной скорости. Опция регулировки скорости с переменным напряжением обеспечивает лучший пусковой ток и ускорение.Variable frequency drive (VFD) based motor starter Variable frequency drive (VFD) based motor starter

Преимущества частотно-регулируемого привода

  • Обеспечивает лучшее и плавное ускорение для большого двигателя
  • Обеспечивает полный контроль скорости с плавным ускорением и замедлением.
  • Увеличивает срок службы из-за отсутствия электрических и механических напряжений
  • Предлагает прямую и обратную работу двигателя

Недостатки частотно-регулируемого привода

  • Это относительно дорого, если не нужно регулирование скорости
  • Отвод тепла
  • ЧРП
  • создают гармоники в электрических линиях, которые могут влиять на электронное оборудование и коэффициент мощности.

Похожие сообщения:

.
Магнитные контакторы, Магнитные пускатели | Fuji Electric FA Компоненты и Системы Лтд

Информация о новых продуктах

Информация об изменениях продукта

Отображается информация о модификации продукта за последний месяц. Прошлая информация может быть просмотрена с помощью поиска по типу, категории продукта, времени и т. Д.

Поиск снятой с производства продукции

Информация отображается по последним пяти позициям, производство которых прекращено. Информацию в прошлом можно найти, выполнив поиск по типу, категории продукта, времени и т. Д.

FUJI ED & C TIMES Информационное письмо

LV Распределение

В связи с ускорением глобализации на рынке оборудования для приема и распределения энергии мы предлагаем различные устройства для приема и распределения энергии, которые могут использоваться на трансграничных рынках благодаря широкому ассортименту наших продуктов, которые соответствуют основным мировым стандартам.

Управление двигателем

Благодаря слиянию Fuji Electric FA Components & Systems, которая имеет самую высокую долю рынка в Японии в области устройств управления электродвигателями, и Schneider Electric, которая имеет самую высокую долю рынка в мире, мы теперь можем предложить превосходную ценность для наших клиенты как производитель № 1 в мире.

Control

Мы будем удовлетворять требования наших клиентов, добавив широкий спектр устройств управления и индикации, а также добавив глобальные стандартные датчики, и предоставив комплексные решения, такие как реле и реле времени.

MV Распределение

Мы удовлетворяем потребности наших клиентов с помощью высоконадежных продуктов и различных типов устройств среднего напряжения, которые поддерживают новейшие сложные системы приема и распределения энергии, включая наш вакуумный выключатель среднего напряжения, обеспечивающий безопасность электрооборудования.

Оборудование контроля энергии

Мы помогаем нашим клиентам «визуализировать электроэнергию» с помощью широкого спектра продуктов и наших надежных инженерных возможностей.Мы делаем предложения по энергосбережению в соответствии с энергетической средой наших клиентов в различных областях: от обеспечения качества и защиты высоковольтной электроэнергии до управления потреблением низкого напряжения.

,

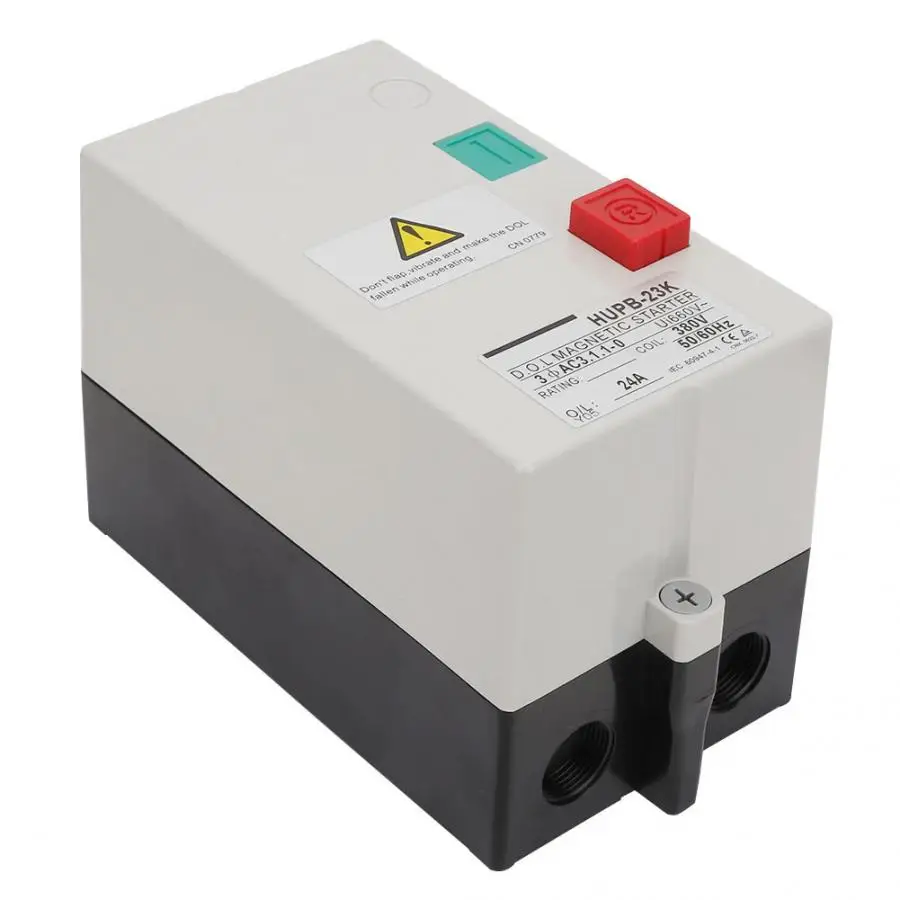

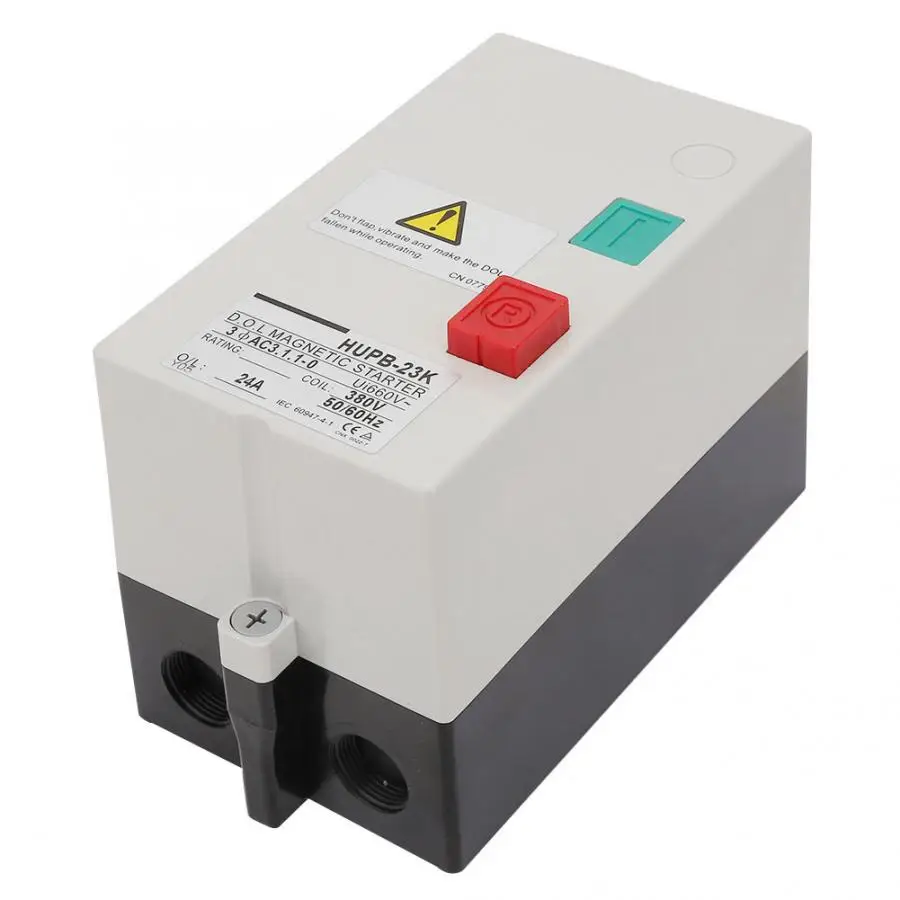

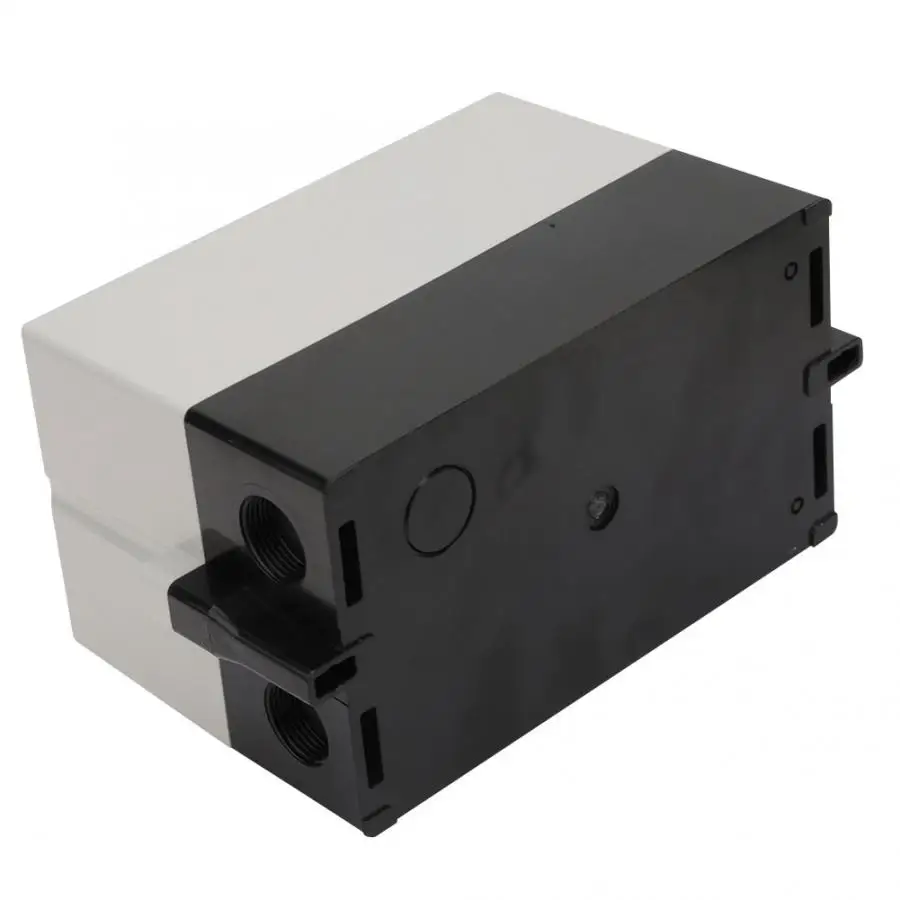

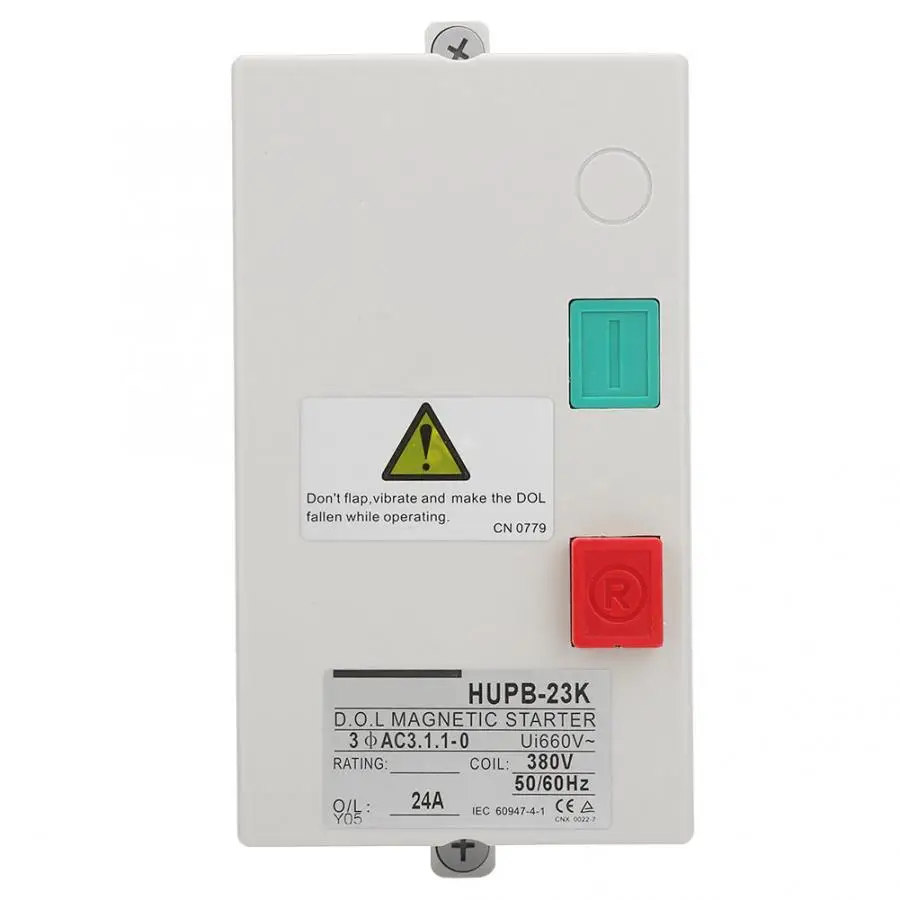

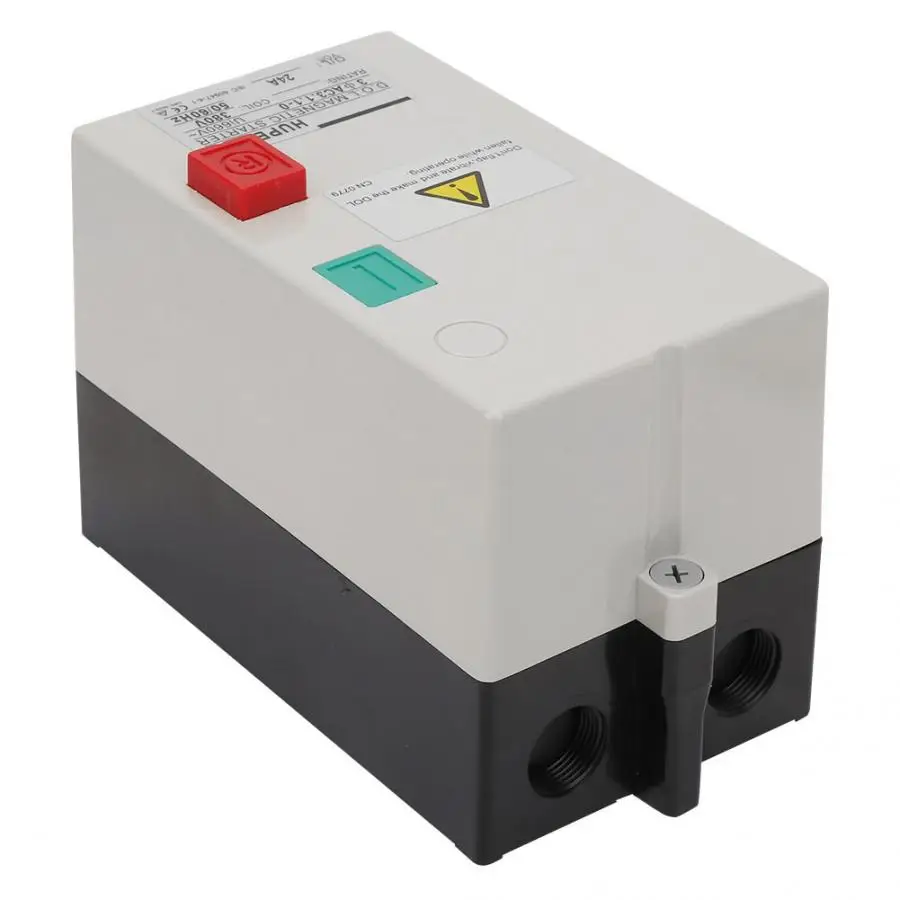

Магнитный пускатель Необратимый ручной тип управления с прямым запуском Двигатель Магнитный стартер 380В 50/60 Гц | |

Необратимое ручное управление с прямым запуском Двигатель с магнитным пускателем 380 В 50/60 Гц

Особенности:

1. Контактор может быть оснащен тепловым реле защиты от перегрузки, модулем механической блокировки, модулем вспомогательных контактов, устройством привода катушки, ограничителем перенапряжения для расширения функций изделия.

2. Установка проста, и метод установки фиксируется с помощью винтов и направляющих.

3. Контакторная клемма имеет защитную крышку IP40 для защиты персонала.

4. Вспомогательный контакт принимает двойную конструкцию контакта, и действие является надежным.

5. Корпус контактора изготовлен из инженерного пластика для защиты от внешних воздействий.

6. Общая форма имеет высокую степень герметичности, что может предотвратить воздействие посторонних предметов на действие контактора.

7. Высокий уровень изоляции катушки позволяет избежать разрыва между слоями катушки.

8. Применяется для управления и защиты двигателя, запуска, остановки, предотвращения перегрузки, перегрузки по току, останова, перенапряжения и пониженного напряжения

Спецификация:

Состояние: 100% новый

Модель: HUEB-23K

Напряжение: 380 (В) 50/60 Гц

Применимый двигатель: двигатель переменного тока

Тип: Магнитный стартер

Режим: необратимый

Режим работы: ручной

Уровень защиты: IP40

Режим запуска: прямой запуск

Опциональный стиль: 17-24А, 22-30А (ток устройства защиты)

Список пакетов:

1 х магнитный стартер


,
Ручной пуск двигателя с необратимым магнитом и пускателем двигателя Магнитный пускатель 380 В 50/60 Гц, подходящий для управления и защиты двигателя | |

Ручной пуск необратимого магнитного пускателя с магнитным пускателем двигателя 380 В 50/60 Гц, подходящий для управления и защиты двигателя

Особенности:

1. Контактор может быть оснащен тепловым реле защиты от перегрузки, модулем механической блокировки, модулем вспомогательных контактов, устройством привода катушки, ограничителем перенапряжения для расширения функций изделия.

2. Установка проста, и метод установки фиксируется с помощью винтов и направляющих.

3. Контакторная клемма имеет защитную крышку IP40 для защиты персонала.

4. Вспомогательный контакт принимает двойную конструкцию контакта, и действие является надежным.

5. Корпус контактора изготовлен из инженерного пластика для защиты от внешних воздействий.

6. Общая форма имеет высокую степень герметичности, что может предотвратить воздействие посторонних предметов на действие контактора.

7. Высокий уровень изоляции катушки позволяет избежать разрыва между слоями катушки.

8. Применяется для управления и защиты двигателя, запуска, остановки, предотвращения перегрузки, перегрузки по току, останова, перенапряжения и пониженного напряжения

Спецификация:

Состояние: 100% новый

Модель: HUEB-23K

Напряжение: 380 (В) 50/60 Гц

Применимый двигатель: двигатель переменного тока

Тип: Магнитный стартер

Режим: необратимый

Режим работы: ручной

Уровень защиты: IP40

Режим запуска: прямой запуск

Опциональный стиль: 17-24А, 22-30А (ток устройства защиты)

Список пакетов:

1 х магнитный стартер


Об обратной связи

Если вы удовлетворены нашими продуктами, пожалуйста, дайте нам 5 звезд
Ваше удовлетворение и положительные отзывы очень важны для нас.пожалуйста Оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услуги. Если у вас есть какие-либо проблемы с нашими товарами или услугами, Пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов. Мы дадим вам положительный отзыв после получения Оплата. Если вы не удовлетворены своими товарами, пожалуйста, свяжитесь с нашими Обслуживание клиентов.
Мы поддерживаем высокие стандарты качества и стремиться к 100% удовлетворенности клиентов! Обратная связь очень важна Мы просить вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, так что мы можем удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

Оплата
1) Мы принимаем Alipay, западное соединение, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.
2) Оплата должна быть произведена в течение 3 дней с момента заказа.
3) Если вы не можете оформить заказ сразу после закрытия аукциона, пожалуйста, подождите в течение нескольких минут и повторите платежи должны быть завершены в течение 3 дней.

О доставке
1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2.Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы только грузим к адресам подтвердили заказ. Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком и исключая выходные и праздничные дни. Время в пути может варьироваться, особенно во время праздник сезон.
6. Если вы не получили ваш груз в течение период, пожалуйста, свяжитесь с нами.Мы будем отслеживать доставку и вернемся к Вы как можно скорее с ответом. Наша цель — удовлетворение клиентов!
7. Из-за состояния склада и разницы во времени, мы выберем грузить Ваш товар с нашего первого доступного склада для быстрой доставки.
8. Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.
9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее.спасибо

возврат и возврат
1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его от даты было получено. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет как продавец, так и покупатель. в половине.
2. Все возвращаемые товары должны быть в оригинальной упаковке и вы должны предоставить нам номер отслеживания доставки, конкретные причина возврата, а твой ро #.
3. Мы вернем Вам полностью Сумма выигрышной ставки, при получении товара в его первоначальном состоянии и упаковка со всеми компонентами и аксессуарами в комплекте, ПОСЛЕ ОБА Покупатель и продавец отменяют транзакцию с Aliexpress. ИЛИ, вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если продукт (ы) не так, как рекламируется.

Добавить комментарий

Ваш адрес email не будет опубликован.
