Магнитный пускатель реверсивный – Схема подключения магнитного пускателя — реверсивного, с тепловым реле, на 380в, (видео)

Содержание

принцип действия, применение в электродвигателях и техника безопасности

​В промышленности и в быту широко используются электродвигатели. При эксплуатации некоторых механизмов необходимо обеспечить вращение вала двигателя в разный направлениях, то есть нужно осуществлять реверс. Для этого используют определённую схему управления и применяют дополнительный магнитный пускатель (контактор) или реверсивный пускатель.

Теоретические основы

Вид схемы реверсивного пуска двигателя зависит от следующих факторов:

  • тип электродвигателя;
  • питающее напряжение;
  • назначение электрооборудования.

Поэтому схемы реверса могут сильно отличаться, но, поняв принципы их построения, вы сможете собрать или отремонтировать любую подобную схему.

Прежде чем разбирать схемы реверса двигателя, нужно определиться с понятиями, которые будут использоваться при описании работы:

  • Нормально разомкнутый (открытый) контакт — это контакт, который без внешнего воздействия находится в разомкнутом состоянии. Под внешним воздействием, прежде всего, понимают подачу напряжения на катушку управления реле или магнитного пускателя. В случае с кнопками коммутация контактов производится механически.
  • Нормально замкнутый (закрытый) контакт — это контакт, который без воздействия внешних сил находится в замкнутом состоянии.
  • Магнитный пускатель — это электромагнитное устройство, имеющее три силовых нормально разомкнутых контакта и несколько вспомогательных контактов. При подаче питающего напряжения на катушку электромагнита, якорь притягивается и все контакты одновременно переключаются. Силовые контакты используются для подключения электродвигателя к сети, а вспомогательные нужны для построения схемы управления, поэтому они могут быть нормально открытыми или закрытыми. После снятия управляющего напряжения, под действием пружин устройство возвращается в исходное состояние.

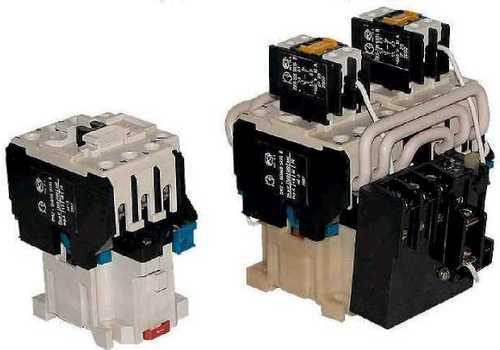

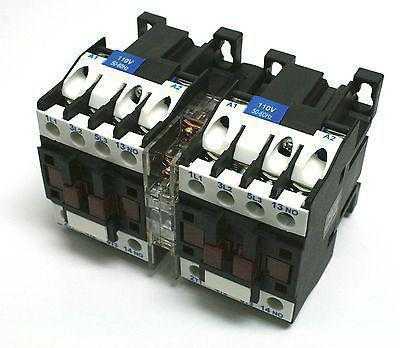

  • Реверсивный пускатель — это два одинаковых магнитных пускателя, закреплённые на одном основании, с общим корпусом. Предназначен аппарат для реверсирования трёхфазных двигателей, поэтому силовые контакты соединены между собой определённым образом.
  • Тепловое реле — устройство для защиты двигателя от перегрева, вызванного повышенными токами в обмотках.

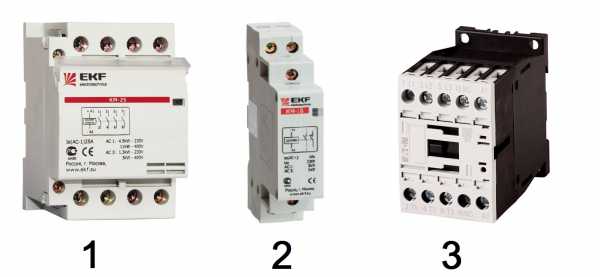

  • Контактор — коммутирующее устройство во многом аналогичное магнитному пускателю. Но в отличие от него может иметь от двух до четырёх нормально открытых силовых контактов с дугогасительными камерами и предназначен для переключения больших токов.
  • Автоматический выключатель — аппарат для защиты от токов короткого замыкания.

Для того чтобы электродвигатель поменял своё вращение нужно изменить его магнитное поле. Для этого необходимо произвести некоторые переключения, которые зависят от типа электрической машины.

Принцип работы асинхронного двигателя

Работа электродвигателя может осуществляться как в трехфазном, так и однофазном режиме. Принцип действия схем меняется незначительно, однако имеются некоторые дополнения в устройстве питания от однофазной сети.

Трехфазная сеть

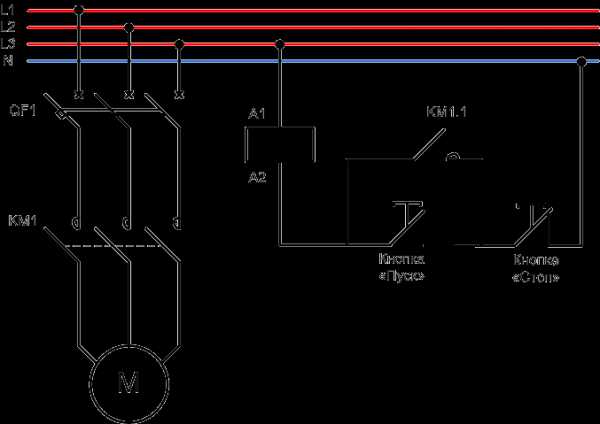

Электрическая принципиальная схемя реверсивного пуска трёхфазного электродвигателя с короткозамкнутым ротором выглядит следующим образом (схема представлена на Рис.1)Питание всей схемы осуществляется от трёхфазной сети переменного тока с напряжением 380 В через автомат АВ.

Для того чтобы сделать реверс такой электрической машины (М), нужно изменить чередование двух любых фаз, подключённых к статору. На схеме магнитный пускатель Мп1 отвечает за прямое вращение, а Мп2 — за обратное. На рисунке видно, что при включении Мп1 происходит чередование фаз на статоре А, В, С, а при включении Мп2 — С, В, А, то есть фазы А и С меняются местами, что нам и нужно.

При подаче на схему напряжения, катушки Мп1 и Мп2 обесточены. Их силовые контакты Мп1.3 и Мп2.3 разомкнуты. Электродвигатель не вращается.

При нажатии на кнопку Пуск1, подаётся питание на катушку Мп1, пускатель срабатывает и происходит следующее:

  1. Замыкаются силовые контакты Мп1.3, питающее напряжение подаётся на обмотки статора, двигатель начинает вращаться.
  2. Замыкается нормально разомкнутый вспомогательный контакт Мп1.1. Этот контакт обеспечивает самоблокировку пускателя Мп1. То есть, когда кнопка Пуск1 будет отпущена, катушка Мп1 останется под напряжением благодаря контакту Мп1.1 и пускатель не отключится.
  3. Размыкается нормально закрытый вспомогательный контакт Мп1.2. Этот контакт разрывает цепь управления катушкой Мп2, таким образом, обеспечивается защита от одновременного включения обоих контакторов.

Если возникла необходимость остановить двигатель или произвести реверс, нужно нажать

кнопку Стоп. При этом размыкается цепь питания Мп1, контактор отключается, его контакты возвращаются в первоначальное состояние, показанное на рисунке, электродвигатель останавливается.

Для того чтобы двигатель начал вращаться в обратную сторону, нужно нажать кнопку Пуск2. По аналогии с Мп1, сработают контакты Мп2.3, Мп2.1, Мп2.2, произойдёт переключение фаз на обмотке статора и двигатель начнёт вращаться в противоположном направлении.

Питание схемы управления осуществляется от двух фазовых проводов. При таком включении должны быть использованы контакторы с катушками на 380 В. Предохранители Пр1 и Пр2 обеспечивают защиту от токов короткого замыкания. Кроме того, извлечение этих предохранителей позволяет полностью обесточить все элементы управления и избежать риска получения электротравм при обслуживании и ремонте.

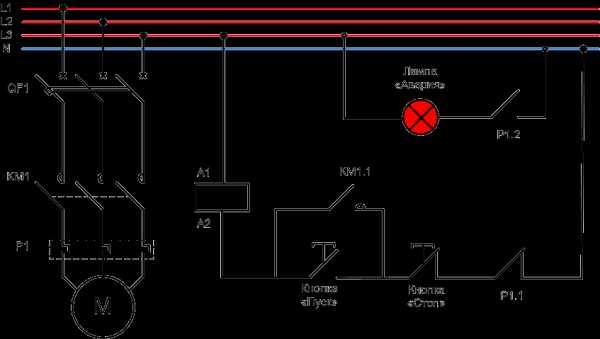

Защиту электрической машины от перегрузок обеспечивает тепловое реле РТ. При протекании повышенного тока в любой из трёх обмоток статора происходит нагрев биметаллической пластины РТ, в результате чего она изгибается. При определённом токе пластина нагревается настолько, что её изгиб вызывает срабатывание теплового реле, из-за чего оно размыкает свой нормально закрытый контакт РТ в схеме управления катушками Мп1 и Мп2 и двигатель отключается от сети.

Время срабатывания зависит от величины тока: чем выше ток, тем меньше время срабатывания. Благодаря тому, что РТ действует с некоторой задержкой, пусковые токи, которые могут в 7-10 раз превышать номинальные, не успевают спровоцировать срабатывание защиты.

В зависимости от типа устройства и настроек после срабатывания теплового реле возможны два варианта возвращения схемы в рабочее состояние:

  • Автоматический — после остывания чувствительного элемента реле возвращается в нормальное состояние и двигатель можно запустить кнопкой Пуск.
  • Ручной — нужно нажать специальный флажок на корпусе РТ, после этого контакт замкнётся и схема будет готова к запуску.

Рассмотренная схема реверса трехфазного двигателя может видоизменяться в зависимости от условий и потребностей. Например, питание схемы управления можно осуществлять от сети 12 В, в этом случае все элементы управления будут находиться под безопасным напряжением и такую установку можно без риска использовать при высокой влажности.

Реверс двигателя можно осуществлять только в том случае, когда двигатель полностью неподвижен, иначе пусковые токи возрастут в несколько раз, что приведёт к срабатыванию защиты. Для того чтобы контролировать выполнение этого условия, в схему управления могут быть добавлены реле времени, контакты которых подключаются последовательно к МП2.2 и Мп1.2. Благодаря этому, после нажатия кнопки Стоп двигатель можно будет запустить в противоположном направлении только по истечении несколько секунд, которые необходимы для полной остановки механизма.

Однофазный режим

Для того чтобы трёхфазный асинхронный двигатель с короткозамкнутым ротором работал от однофазной сети 220 В, используется схема подключения с пусковым и рабочим конденсаторами.

От обмотки статора электродвигателя отходит три провода. Два провода подключаются напрямую к фазному и нулевому проводам, а третий соединяется с одной из питающих жил через конденсатор. В этом случае направление вращения зависит от того, к какому из питающих проводников подключён конденсатор.

Если требуется превратить такую схему подключения в реверсивную, её нужно дополнить тумблером, который будет переключать ёмкость с одного провода питания на другой.

Машины постоянного тока

Реверсивный пуск двигателя постоянного тока можно осуществить изменением полярности подключения обмотки якоря или обмотки возбуждения. В зависимости от того, как эти две обмотки соединены между собой, двигатели постоянного тока имеют следующие типы возбуждения:

  • независимое — обмотки возбуждения и якоря запитывают от различных источников;
  • последовательное;
  • параллельное;
  • смешанное.

Двигатели постоянного тока могут уйти вразнос — режим работы машины, при котором обороты увеличиваются настолько, что это приводит к механическому повреждению.

В случае применения коллекторного двигателя с параллельным или независимым возбуждением такой режим может возникнуть при обрыве обмотки возбуждения. Поэтому схема подключения реверсивного двигателя в этом случае строится таким образом, чтобы осуществлялось переключение обмотки якоря, а обмотка возбуждения должна быть напрямую подключена к источнику питания. То есть недопустимо цепь возбуждения подключать через какие-либо контакты или предохранители.

В остальном схема управления отличается от реверсивного подключения трехфазного двигателя только тем, что происходит переключение двух питающих проводов постоянного тока, вместо трёх фаз переменного.

Плюсы использования магнитных пускателей

Основным элементом в реверсивных схемах подключения электродвигателя является магнитный пускатель.

Применение этих аппаратов позволяет решить ряд задач:

  • Одновременное подключение трёх фаз.
  • Осуществление коммутации больших токов малыми сигналами. Некоторые аппараты могут коммутировать токи порядка сотен ампер, а ток необходимый для питания катушки редко превышает один ампер.
  • Дистанционный запуск. Благодаря конструкции пускателя и малым токам срабатывания, кнопки управления могут находиться на расстоянии нескольких сотен метров от электродвигателя, что, в свою очередь, обеспечивает не только удобство эксплуатации, но и безопасность оператора.
  • Нулевая защита. Если в процессе работы отключится напряжение, например, из-за срабатывания токовой защиты, то после возобновления электроснабжения, механизм начнёт работать самопроизвольно, что может привести не только к порче оборудования, но и к человеческим жертвам. Применение контактора исключает такую вероятность, так как после обесточивания он отключится и будет сохранять своё состояние до тех пор, пока оператор не нажмёт кнопку запуска.
  • Универсальность. Катушки для определённого типа пускателей имеют одинаковые характеристики и конструкцию, но напряжение срабатывания может быть разным. Благодаря этому, установив соответствующую катушку, контактор можно использовать в различных сетях. Об этой особенности следует помнить при замене одного пускателя на другой, так как внешне совершенно одинаковые устройства, могут иметь разное рабочее напряжение.

Техника безопасности

При монтаже, наладке и ремонте необходимо строго соблюдать правила техники безопасности.

В случае работы со схемой управления электродвигателями для полного отключения нужно обесточить силовую часть и цепи управления. Некоторые электродвигатели могут получать питание от двух независимых источников питания, поэтому необходимо обязательно изучить схему подключения. Произведите необходимые отключения и проверьте индикатором отсутствие напряжения не только на силовых, но и на вспомогательных контактах.

Если в схеме установлены конденсаторы, после отключения питания следует дать им время для разрядки, прежде чем касаться токопроводящих частей.

220v.guru

Реверсивный магнитный пускатель - Всё о электрике в доме

Реверсивный магнитный пускатель применяется для пуска асинхронного электродвигателя в двух направлениях вращения- в прямом и обратном. О технических характеристиках и о том, как работает магнитный пускатель рекомендую прочитать в нашей предыдущей статье .

Принцип работы

Реверсивная схема состоит из двух одинаковых пускателей. Один из которых при включении запускает электромотор в одну сторону, а второй- в обратную. По сути подключается также как и два одиночных. С той лишь разницей, что будет одна общая кнопка «стоп» и две пусковые кнопки «Назад» и «Вперед». А также применяются дополнительно блокировки: электрическая и механическая, для того что бы избежать возникновения короткого замыкания или аварийной ситуации при одновременном включении двух пускателей.

Почему возникнет КЗ? Для того что бы изменить вращение асинхронного электрического двигателя на противоположное, необходимо две фазы поменять местами. Например, на первом пускателе фазы подключены по очередности «А»- «В» -«С», то на втором что бы поменять направление вращения, нужно подключить по очередности «С»- «В» -«А», или «В»- «А»- «С», либо «А» -«С»- «В». Заменой двух фаз и занимается второй пускатель в схеме. А значит при одновременном выключении двух произойдет межфазное короткое замыкание. Что бы этого избежать, при помощи постоянно замкнутых контактов при включении магнитного пускателя делается разрыв цепи управления второго или электрическая блокировка. Но есть и механическая. Суть ее в том, что при включении одного пускателя- второй при помощи механического устройства блокируется.

Если Вы никогда не подключали пускатели. рекомендую сразу собрать схему состоящую из одного, что бы понять принципы работы, потом гораздо легче будет собрать реверс. Незабываем установить тепловое реле на фазы, отходящие к электродвигателю для его защиты. Рекомендую прочитать нашу статью «Схема подключения пускателя и теплореле «.

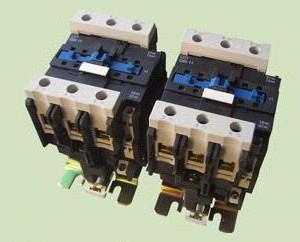

Можно поступить проще. купив в сборе в одном металлическом или пластиковом корпусе собранный реверсивный пускатель с кнопками. Вам останется только подключить провода электропитания и к тепловому реле- кабель на электромотор.

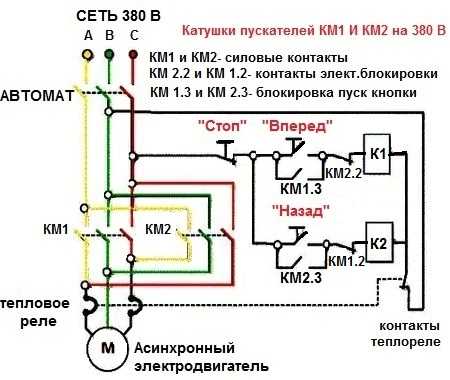

Схема реверсивного магнитного пускателя

Собрать схему несложно будет самостоятельно большинству людей. Единственное Вы должны учитывать, что механическую блокировку своими руками не сделать- необходимо приспособление заводского изготовления. В принципе достаточно будет и правильно собранной электрической блокировки.

Начнем рассматривать описание схемы с силовой части. На автомат приходит три разноименные фазы. Желтая «А», зеленная «В» и красная «С». Далее они идут на силовые контакты двух пускателей с обозначением КМ1 и КМ2. С другой стороны делаются 3 перемычки между центральными зелеными фазами, и между желтой на первом и красной на втором, а также между красным на первом и на втором желтым.

Далее фазы идут на электродвигатель через тепловое реле. которое контролирует ток только в 2 фазах. В контроле третей нет необходимости, потому что все три фазы тесно взаимосвязаны между собой. Проще говоря, рост тока в одной вызывает тоже самое в другой. Если ток потребляемый двигателем вырастет за безопасные пределы происходит размыкание цепи питания обоих катушек сразу.

Схема управления выполняет функцию включения-отключения силовых контактов КМ1 и КМ2. Она состоит из кнопок, блок контактов и катушки, которая при подаче на нее напряжения втягивает якорь, замыкающий контакты. При ее отключении размыкаются КМ1 или КМ2 под действием возвратной пружины.

Описываемая схема с катушкой на 380 Вольт, которая запитывается от 2 разных фаз. Если на катушке указано рабочее напряжение 220 Вольт, тогда для подключения используйте любую одну фазу и ноль.

В нашем случае одна зеленая фаза через контакт теплового реле идет напрямую на первые контакты обоих катушек.

Другая фаза на вторые контакты идет через общую кнопку «Стоп». И далее делаются перемычки на постоянно разомкнутые контакты кнопок «Вперед» и «Назад». От туда же на соответствующие пускатели подключаются провода на разомкнутые контакты в выключенном состоянии- КМ 1.3 и КМ 2.3. А со второй стороны этих блок контактов проводами соответственно подключаются ко вторым контактам пусковых кнопок.

Но для того что бы была электрическая блокировка, необходимо провод от пусковых кнопок к катушке не сразу подключать, а через постоянно замкнутые контакты другого пускателя.

При включении постоянно разомкнутые смыкаются, а постоянно сомкнутые наоборот размыкаются. Раньше все блок контакты делались на боковой стороне пускателя. Сегодня же для постоянно разомкнутого используется четвертый рядом с 3 силовыми контактами. А для постоянно замкнутого используется специальная приставка сверху над силовыми. Пример на картинке.

Как работает схема

При нажатии кнопки «Вперед» срабатывает катушка и включаются силовые контакты. Одновременно с этим происходит шунтирование пусковой кнопки постоянно разомкнутыми контактами пускателя КМ 1.3, благодаря чему при отпускании кнопки питание на катушку поступает по шунтированию.

После включения первого пускателя размыкаются контакты КМ 1.2, что обрубает катушку К2. В результате при нажатии на кнопку «Назад» ничего не происходит.

Для того что бы включить двигатель в обратную сторону надо нажать «Стоп» и обесточить К1. Все блок контакты вернуться в обратное положение, после этого можно включить мотор в обратном направлении. Аналогично при этом включается К2 и отключается блок контактами возможность включения катушки другого пускателя К1.

К2 включает силовые контакты КМ2, а К1- КМ1.

К кнопкам для подключения от пускателя необходимо проложить пяти жильный кабель .

  • Подключение электродвигателя на 220.
  • Подключение электродвигателя на 380 В
  • Как подключить магнитный пускатель и.
  • Видео 30 о подключении электродвигателя.

Чем реверсивный пускатель отличается от обычного

Магнитный пускатель представляет собой комбинированное низковольтное электромеханическое устройство, предназначенное для пуска трехфазных (как правило) электродвигателей, для обеспечения их непрерывной работы, для безопасного отключения питания, а иногда и для защиты цепей электродвигателя и других подключенных цепей. Некоторые пускатели обладают функцией реверсирования двигателя, однако обо всем по порядку.

По сути, магнитный пускатель — это усовершенствованный, модифицированный, контактор, он более компактен, чем контактор в обычном представлении, легче по весу, и предназначен именно для работы с двигателями, то есть у пускателя прямое назначение уже, чем у контактора. Некоторые модели магнитных пускателей опционально оснащены тепловым реле аварийного отключения и защитой от обрыва фазы.

Для управления же пуском двигателя, путем замыкания контактных групп пускателя, служит кнопка или слаботочная контактная группа с катушкой на определенное (12, 24, 36 или 380 вольт) напряжение, а иногда — и то и другое.

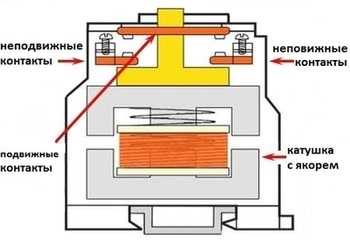

В магнитном пускателе за коммутацию силовых контактных групп отвечает именно катушка на стальном сердечнике, к которой притягивается якорь, надавливающий на контактную группу, и таким образом замыкающий силовую цепь. При отключении питания катушки, возвратная пружина перемещает якорь в обратное положение — силовая цепь размыкается. Каждый контакт расположен в дугогасительной камере.

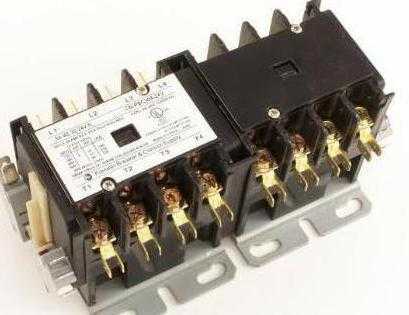

Реверсивные и нереверсивные магнитные пускатели

Принципиально магнитные пускатели бывают двух видов: нереверсивные и реверсивные. В реверсивном пускателе в одном корпусе присутствует два отдельных магнитных пускателя, имеющие электрическое соединение между собой, и закрепленные на общем основании, однако работать может, по выбору оператора, только один из двух этих пускателей — либо только первый, либо только второй.

Реверсивный пускатель включается через нормально-замкнутые блокировочные контакты, функция которых — исключить одновременное включение двух групп контактов — реверсивной и нереверсивной, чтобы не произошло межфазного замыкания. Некоторые модели реверсивных пускателей для обеспечения этой же функции имеют механическую защиту. И поскольку контакторы запускаются лишь поочередно, то и фазы питания можно переключать поочередно, чтобы выполнялась главная функция реверсивного пускателя — изменение направления вращения электродвигателя. Сменился порядок чередования фаз — изменилось и направление вращения ротора.

Возможности магнитных пускателей

Вообще, магнитные пускатели способны на многое. Так, для ограничения пускового тока трехфазного электродвигателя, его обмотки сначала могут коммутироваться «звездой», затем, когда двигатель вышел на номинальные обороты — переключиться на «треугольник». При этом пускатели могут быть открытыми и в корпусе, нереверсивными и реверсирными, с защитой от перегрузки и без защиты от перегрузки.

Каждый магнитный пускатель имеет как силовые, так и блокировочные контакты. Силовые непосредственно коммутируют цепь мощной нагрузки, в то время как блокировочные необходимы для управления работой силовых контактов. Силовые и блокировочные контакты бывают нормально-разомкнутыми или норамально-замкнутыми. На принципиальных схемах контакты изображаются в их нормальном состоянии.

Удобство применения реверсивных магнитных пускателей невозможно переоценить. Это и оперативное управление трехфазными асинхронными двигателями различных станков и насосов, это и управление вентиляцией, и даже управление запорной арматурой, вплоть до замков и вентилей отопительных систем. Особенно примечательна возможность удаленного управления магнитными пускателями, когда электронный блок дистанционного управления коммутирует слаботочные катушки пускателей подобно реле, а они, в свою очередь, безопасно коммутируют силовые цепи.

Статьи и схемы

Полезное для электрика

схема реверсивного магнитного пускателя

Схема подключения реверсивного магнитного пускателя является ядром управления, так как много электрооборудования работает на реверсе. и именно этот аппарат изменяет направление вращения двигателя. Реверсивный пускатель почти ничем не отличается от нереверсивного, единственная его особенность в наличии вспомогательных нормально замкнутых контактов, и такие аппараты, осуществляя реверс, работают в паре.

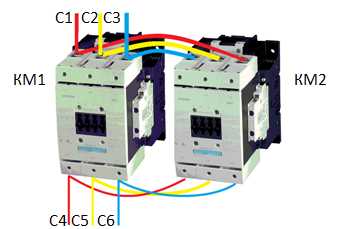

Подключим силовые провода. Вроде ничего сложного, но есть маленький нюанс. Ротор изменяет направление вращения благодаря смене чередования фаз — две фазы меняются местами.

Посмотрите на рисунки: при включении КМ1 фазы какими пришли на вход, такими и выходят, на КМ2 желтая фаза вышла без изменений, а вот красная поменялась с синей местами. Это и есть реверсивное переключение.

Теперь разберемся со схемой подключения реверсивного магнитного пускателя. Катушки возьмем на 380V и цепи защитим предохранителем FU (Рис.2). Символы элементов разбирать не будем. Для справки ссылка на нужные нам условные графические обозначения электросхем .

Цифры на чертеже — маркировка проводов. 1 и 2 провод отправляются к двум фазам силовой линии. Кнопка выключения SB1, нормально замкнутый контакт КМ2.2, катушка КМ1, предохранитель FU — вся эта цепь замыкается пусковой кнопкой SB2, включается КМ1 и своим замыкающим контактом блокирует пусковую кнопку (замыкающий контакт КМ1.1 подключен параллельно кнопке SB2 проводами 3 и 5).
Пусковая кнопка возвращается в исходное положение, а КМ1 удерживает себя своим контактом. Одновременно размыкающий контакт этого аппарата разрывает цепь катушки КМ2. Такая блокировка не случайна: если бы ее не было, при нажатии на пусковую кнопку SB4 включится КМ2. Что получится?
Вернемся к рисунку: когда поменяли местами красную и синюю фазы, при возможном включении обоих аппаратов на выходе красная и синяя фазы столкнутся лбами — короткое замыкание. Для таких случаев и предусмотрена взаимная электрическая блокировка реверсивной пары.
Кроме электрической блокировки применяют еще и механическую, когда рычаги стопорят друг у друга ход якоря пускателя (сердечник, который втягивается катушкой).
Если схема подключения реверсивного магнитного пускателя понятна, перейдем к защите от токовых перегрузок.

магнитный пускатель с тепловым реле

Чрезмерная нагрузка на вал двигателя, износ подшипников, пониженное напряжение сети ведут к увеличению тока в обмотках статора, двигатель может сгореть. Чтобы этого не случилось, для защиты обмоток от токовой перегрузки подключается магнитный пускатель с тепловым реле.
Разновидностей теплового реле много, но все они работают по одному принципу. На биметаллическую пластину наматывается нихром, сечение нихрома зависит от величины потребляемого тока, через этот относительно высокоомный проводник проходят фазные токи на двигатель. При превышении допустимого тока нагрузки нихром нагревает пластину, и та, изгибаясь, воздействует на рычажок, отключающий встроенный в тепловое реле контакт. Уставка тока отключения регулируется .

Тепловые реле могут быть трехфазные (три нагревательных элемента, Рис. 3) и двухфазные. То же самое и с контактами: в одних встроен только размыкающий контакт, а в других (как у нас) за размыканием следует включение другого контакта.
Контакт на замыкание применяется редко: например, с его помощью можно подключить сигнализацию, сообщающую об отключении двигателя. В схеме подключения реверсивного магнитного пускателя с тепловым реле (Рис. 4) размыкающий контакт КК включается в цепи управления обеих катушек, при его отключении обесточивается управление. Возврат контакта в исходное положение по мере остывания нагревательных элементов осуществляется кнопкой (рядом с регулятором тока отключения).

Добавить комментарий Отменить ответ

Источники: http://jelektro.ru/vse-o-elektromontazhe/shema-reversivnogo-puskatelja.html, http://electricalschool.info/spravochnik/apparaty/1851-chem-reversivnyjj-puskatel-otlichaetsja.html, http://electriku.ru/revers

electricremont.ru

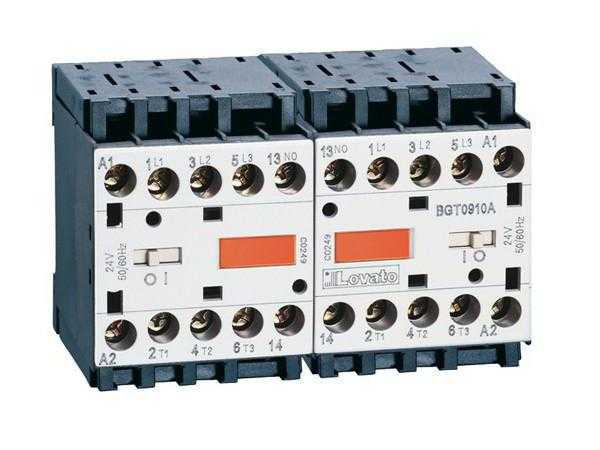

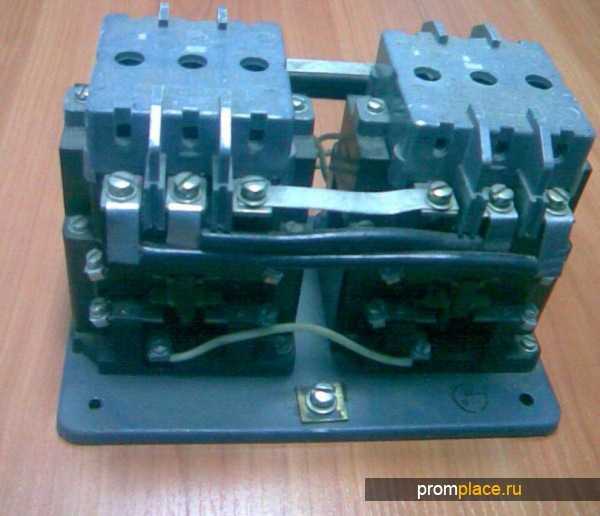

Реверсивные пускатели с механической блокировкой

Одна из стандартных схем подключения с использованием реверсивного пускателя позволяет изменять направление движение вала. Кроме этого предназначение пускателя - в запуске, остановке, а также защите трехфазного двигателя асинхронного тока.

Основные принципы работы

Основу реверсивного пускателя составляет электромагнитный трехполюсный контактор переменного тока. Эта деталь считается наиболее важной, а также именно она обеспечивает выполнение всех функций, которые касаются работы с номинальным током и напряжением, а также с коммутационными способностями пускателя и его стойкостью к механическому износу.

Реверсивный пускатель может работать в нескольких режимах:

  • первый рабочий режим получил название "продолжительный";
  • второй режим работы является прерывисто-продолжительным;
  • третий режим - повторно-кратковременный;
  • последний рабочий режим пускателя - кратковременный.

Чтобы узнать длительность включения каждой отдельной модели реверсивного пускателя, необходимо обращаться к его технической характеристике, которая прилагается к каждому изделию.

Подключение пускателя

Подключение этого коммутационного аппарата осуществляется так же, как и всех остальных, за исключением кнопки реверса, а также магнитного пускателя. По этим причинам схема подключения пускателя этого типа не слишком отличается от обычного, стандартного варианта.

Первое, что необходимо обеспечить в схеме, - это полная работоспособность реверса двигателя, который должен осуществляться за счет смены места расположения двух фаз. В это же время необходимо обеспечить работу механической системы блокировки, которая не даст самопроизвольно включаться или выключаться второму пускателю. Если допустить одновременное включение двух пускателей сразу, то это вызовет короткое замыкание.

Работа схемы пускателя

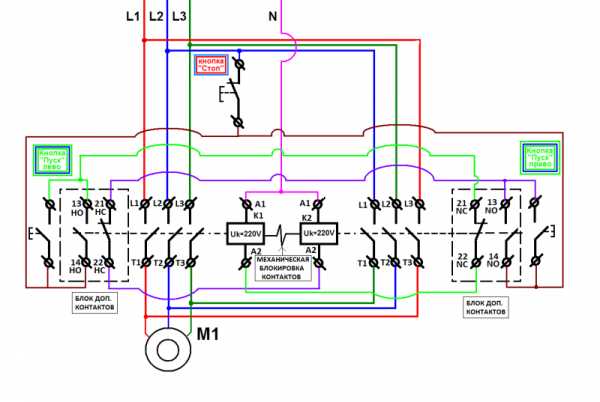

Схема реверсивного пускателя с механической блокировкой включает в себя два одинаковых пускателя. Во время включения схемы один из них запускает электрический мотор двигателя в одну сторону, а второй - в другую. Если рассматривать суть подключения, то схема довольно сильно схожа с подключение двух одиночных пускателей, но разница все же есть. Она заключается в наличии одной общей кнопки "Стоп", а также двух кнопок "Вперед" и "Назад". В этом же случае и применяется электрическая или механическая блокировка, которая призвана защитить устройство от короткого замыкания в том случае, если два пускателя включатся одновременно.

Возникновение короткого замыкания

Для того чтобы сменить направление вращения асинхронного двигателя, нужно поменять местами две фазы. Другими словами, если они находятся в порядке "А-В-С", то на втором они должны находиться, к примеру, на "С-А-В". Именно за этим процессом смены фазы и следит реверсивный пускатель. Это говорит о том, что одновременное выключение обоих моделей приведет к КЗ в цепи. Для того чтобы избежать этого, в сети имеются постоянно замкнутые контакты, которые при включении пускателя создают разрыв в цепи управления второго пускателя, и одновременно с этим происходит электрическая блокировка. Однако существует еще и механический тип блокировки. Суть этого процесса довольно проста. В тот момент, когда происходит подключение второго пускателя в сеть, механическое устройство отключает первый.

Сборка схемы

На самом деле собрать такую схему довольно просто, и это сможет сделать большинство людей самостоятельно. Реверсивные пускатели находятся в корпусе, все, что требуется для подключения, - это правильное соединение контактов. Однако здесь важно сказать, что механическая блокировка не поддается самостоятельному изготовлению, тут придется обязательно покупать заводское изделие.

Начинать рекомендуется с силовой части схемы. На автомат подается три разные фазы, которые чаще всего обозначаются следующим образом: желтая "А", зеленая "В" и красная "С". После этого они подаются на силовые контакты реверсивных пускателей, которые обычно обозначаются в схемах как КМ1 и КМ2. С другой стороны от этих фаз создаются три перемычки между центральными зелеными фазами.

После сборки этой части провода подключаются к электродвигателю через тепловое реле. Здесь важно отметить, что ток будет контролироваться только в двух фазах. Осуществлять контроль за током в третьей фазе не имеет смысла, так как все они довольно тесно связаны между собой. Другими словами, если повысить силу тока в одной фазе, то то же самое произойдет и в оставшихся двух. Это говорит о том, что повышение этого параметра до критического уровня приведет к тому, что произойдет отключение обеих катушек пускателя сразу.

Реверсивные пускатели с механической блокировкой ПМЛ

Использование этого типа реверсивных пускателей также осуществляется там, где необходимо следить за пуском, реверсом и остановкой асинхронного трехфазного двигателя.

Конструкция этих приборов считается довольно простой. Корпус выполняется из пластмассы, а внутри имеется якорь и сердечник. На сердечнике устанавливается специальная катушка вытягивающего типа. Из-за особенностей схемы этого устройства получается так, что вся верхняя часть корпуса занята траверсными направляющими, над которыми устанавливается якорь. Кроме этого возле этого элемента монтируются также специальные мосты с пружинами, которые предназначены для блокировки изделия.

Принцип работы этого прибора довольно прост. При подаче тока на устройство напряжение накапливается в катушке, из-за чего якорь начинает притягиваться к ней. Когда происходит замыкание этих двух деталей, якорь открывает замкнутый контакт и закрывает разомкнутый. Отключение реверсивного пускателя ПМЛ происходит в тот момент, когда контакты размыкаются.

Пускатели "Шнайдер"

Довольно распространенная техника на рынке электрических приборов. У этой компании имеется серия EasyPact TVS. Преимуществами реверсивных пускателей "Шнайдер" из этой серии будут следующие:

  • номинальный ток находится в районе от 9 до 150 А;
  • номинальное напряжение достигает 690 В;
  • довольно широкий диапазон рабочей температуры - от -50 до +60 градусов по Цельсию;
  • имеются встроенные дополнительные контакты мгновенного типа;
  • количество полюсов - 3 или 4;
  • одно из важнейших преимуществ - это довольно широкий диапазон управляющего напряжения.

Конструкция и работа реверсивного магнитного пускателя

Распространение этих моделей становится все шире с каждым годом, так как они дают исключительную возможность управления асинхронным двигателем на расстоянии. Это устройство позволяет как включать, так и выключать двигатель. В корпусе реверсивного пускателя имеется 4 составных части:

  • Контактор.
  • Тепловое реле.
  • Кожух.
  • Инструменты для управления.

После того как поступает команда "Пуск", электрическая цепь замыкается. После этого ток начинает подаваться на катушку. В это же время срабатывает механическое блокирующее устройство, которое не дает запуститься ненужным контактам. Тут стоит сказать, что механическая блокировка также замыкает и контакты кнопки, что позволяет не держать ее нажатой постоянно, а спокойно отпустить. Еще одна важная деталь заключается в том, что вторая кнопка этого прибора вместе с запуском всего устройства будет размыкать цепь. Из-за этого получается так, что даже ее нажатие не дает никакого результата, создавая дополнительную безопасность.

fb.ru

Реверсивный магнитный пускатель - особенности подключения и принцип работы

В современном мире всё более популярным становится использование разнообразного дополнительного оборудования обеспечивающего дистанционное управление самыми разными аппаратами. Среди них весьма востребован реверсивный магнитный пускатель, который осуществляет удаленное управление трехфазными асинхронными электродвигателями, при этом есть возможность произвести как их пуск, так и торможение. Кроме того при помощи реверсивного магнитного пускателя доступно управление любым потребителем питания (освещением, охлаждением, обогревом и т.д.).


Конструктивно реверсивный магнитный пускатель состоит из следующих элементов:


1. Контактор.
2. Тепловое реле.
3. Кожух.
4. Инструменты управления.



Принцип работы реверсивного магнитного пускателя



Подключение реверсивного магнитного пускателя и его работа происходит следующим образом. После осуществления команды "пуск" на панели управления устройства электрическая цепь замыкается, вследствие чего ток подаётся на катушку. В это время механическая блокирующая система срабатывает, подобным образом блокируются незадействованные контакты. Так как контакты кнопки тоже оказываются заблокированными, подобное действие позволяет не удерживать кнопку, а спокойно отпустить её. Вторая кнопка реверсивного магнитного пускателя, параллельно с запуском устройства, размыкает цепь, таким образом, её активация не даст никакого результата.





Для осуществления реверса необходимо активировать кнопку "стоп", нажатие которой обесточит обе катушки реверсивного магнитного пускателя, тем самым остановив функциональные операции оборудования. При таком действии все блокирующие устройства займут изначальное положение. Подобная последовательность позволяет активировать реверсивный магнитный пускатель вновь, без каких либо дополнительных действий. При выборе команды "пуск" произойдут вышеописанные действия, однако при этом будет использована вторая катушка, а первая окажется заблокированной.


Наиболее совершенный и безопасный реверсивный магнитный пускатель оснащен дополнительными блокировочными системными механизмами. Размещаются данные приспособления для блокирования рабочего момента, как правило, внутри кожуха (непосредственно под панелью управления) и предназначены для того чтобы не допустить срабатывания сразу обеих катушек. Согласно схеме реверсивного магнитного пускателя, если он снабжен электрической блокирующей системой, то использование механических блокировок вовсе необязательно.





Осуществление реверса происходит через полную остановку двигателя. Другими словами, при срабатывании реверсивного магнитного пускателя двигатель замедляется, после чего следует полная остановка, а затем осуществляется вращение в другую сторону. Однако при этом необходимо совпадение мощностей двигателя и реверсивного магнитного пускателя. Только при осуществлении данного процесса, реверс будет осуществлён правильно.







Если же остановка и реверс двигателя производится противовключением, то мощность оборудования должна быть значительно ниже максимально допустимой мощности реверсивного магнитного пускателя. Наиболее часто двигатель уступает по мощности пускателю в 1,5-2 раза. Во многом разница мощностей зависит от качества контактов магнитного пускателя, а точнее их износостойкости при работе в данных условиях.


Данный режим должен проходить без применения механических систем блокировки. Однако безопасность работы реверсивного магнитного пускателя в обязательном порядке должна обеспечиваться применением электрических систем блокировки. В целом же реверсивные магнитные пускатели являются технологичным и безопасным методом удалённого управления асинхронными электродвигателями.

promplace.ru

Схема и включение реверсивного магнитного пускателя.



При необходимости получить два направления вращения вала асинхронного двигателя надо соответствующим образом переключить его обмотки. Двигатели управляются магнитными пускателями. Их потребуется две единицы для управления направлением вращения вала. Один пускатель будет соединять обмотки движка так, что вращение вала будет происходить по часовой стрелке, а другой – в обратную сторону, против часовой стрелки. Каждый из них будет включаться нажатием отдельной кнопки. Для отключения обоих пускателей используется одна общая кнопка. Обычно эти кнопки именуют как «вперёд», «стоп» и «назад».

Каким способом достигается реверс асинхронного двигателя?

Пускатели это отдельные устройства, которые изначально не были предназначены для использования в схеме получения реверса асинхронного двигателя. Чтобы переключение выполнялось без аварий, которые могут привести к поломке оборудования, используются дополнительные элементы и схемотехнические решения. Например, может произойти одновременное срабатывание пускателей из-за нажатия по неосторожности сразу двух кнопок определяющих направление вращения. А поскольку их контакты переключают очерёдность следования фаз электрической сети, при срабатывании обоих пускателей произойдёт замыкание между фазами.

Для предотвращения такого события используются дополнительные контакты, которые связаны со срабатыванием противоположных магнитных пускателей. Поскольку при этом задействована электрическая цепь, эта блокировка называется «электрической». Но для увеличения надёжности применяется дополнительное конструктивное решение, которое механически связано с кнопкой и при её нажатии делает невозможной нажатие на другую кнопку направления вращения. Эта блокировка называется «механической». Кроме защиты от замыканий возможных при управлении пускателями обязательно предусматривается защита тепловыми реле для отключения двигателя при нежелательной нагрузке.

При решении задачи по созданию схемы для реверса асинхронного двигателя можно использовать не только два отдельных магнитных пускателя, но и готовый блок, в котором уже смонтировано всё необходимое для правильной работы.

Схема для реверса асинхронного двигателя с двумя магнитными пускателями


Чтобы выполнить включение реверсивного магнитного пускателя возможно изготовление реверсивной схемы своими руками, так как монтаж всех её элементов выполнить несложно. Не исключено, что для некоторых умельцев по силам будет, в том числе и деталь механической блокировки. В противном случае всегда можно заказать её изготовление заводским способом. Но при аккуратном обращении с кнопками вполне можно исключить эту деталь. Хотя изготовить сдвигаемую шторку, расположенную над кнопками и перекрывающую одну из них по силам каждому.

На схеме видны главные контакты, которыми выполняется реверс двигателя. Обычно их называют «силовыми». Выводы обмоток, которые меняются местами при срабатывании силовых контактов, обозначены разными цветами. Поэтому не составляет труда проследить за конфигурацией соединений которая получится при замыкании контактов КМ1 и КМ2.

Тепловое реле, контролирующее ток в двух фазах, чего вполне достаточно для надёжного контроля режима эксплуатации двигателя, срабатывает, если двигатель выходит за пределы допустимой работы. При этом обесточиваются катушки обеих магнитных пускателей. Аналогично действует и кнопка «стоп». Кнопка «вперёд» при нажатии на неё вводит в работу магнитный пускатель с катушкой К1. При этом происходит замыкание всех контактов управляемых этой катушкой. Контакт КМ1.3 замыкает электрическую цепь питания катушки К1. Контакт КМ 1.2 размыкается и блокирует этим срабатывание катушки К2. После этого кнопка «назад» не может включить катушку К2.

В исходное состояние схему возвращает нажатие на кнопку «стоп». Нажатие на кнопку «назад» вводит в работу катушку К2. При этом происходит замыкание всех контактов управляемых этой катушкой. Контакт КМ2.3 замыкает электрическую цепь питания катушки К2. Контакт КМ 2.2 размыкается и блокирует этим срабатывание катушки К1. После этого кнопка «вперёд» не может включить катушку К1. Если одновременно нажать на кнопки «верёд» и «назад» добиться одновременного замыкания их контактов неумышленно практически невозможно. Один из контактов будет замыкаться ранее другого и соответствующая ему катушка сработает первой и заблокирует другую катушку. Движок начнёт вращаться в ту сторону, с которой связана эта катушка.

Контакты КМ 1.2 и КМ 2.2 выполняют функцию электрической блокировки. Поэтому рассмотренная схема исключает возможность замыканий при неосторожном обращении с кнопками управления. Эта схема проста, надёжна и доступна для сборки своими руками без специальной подготовки. Элементная база для неё имеется в специализированных магазинах.

podvi.ru

Схема подключения реверсивного магнитного пускателя

При управлении  мощными нагрузками типа асинхронного двигателя иногда требуется смена направления вращения вала двигателя. При трех фазной электро сети для реверса(т.е. смены направления вращения) двигателя достаточно поменять две любые фазы местами и получить обратное вращение. По скольку для реверса двигателя применяется такой метод ( а именно меняются две фазы местами) есть опасность того что фазные напряжения встретятся на одном из контактов двигателя. По этому для организации реверсивного вращения применяются специальные Реверсивные пускатели  которые могут противостоять такому стечению обстоятельств. А именно имеют внутри себя специальную механическую блокировку и дополнительные блокирующие электрические контакты о чем написано в статье просвещенной внутренней  . Для управления данным пускателем используются три кнопки две «Пуск» с нормально разомкнутым контактом, и одна «Стоп» с нормально замкнутым контактом. Схема подключения собирается таким образом чтобы при включении одного из пускателей цепь управления катушкой другого разрывалась дополнительным контактом включенного пускателя и при нажатии второй кнопки «Пуск» цепь не замыкалась. Для отключения данного пускателя применяется общая кнопка «Стоп» которая разрывает цепь питания катушек при её нажатии. Такая схема подключения реверсивного магнитного пускателя выглядит следующим образом

Схема подключения магнитного реверсивного пускателя

Реверсивный магнитный пускатель представленный на  схеме имеет внутри себя две катушки для управления контактами рассчитанные на напряжение включения равное 380 вольтам.

Принцип работы магнитного реверсивного пускателя следующий. При нажатии на любую из клавиш Пуска магнитного пускателя происходит замыкание цепи катушки управления пускателем, срабатывает механическая блокировка пускателя при этом срабатывает блок дополнительный контактов. Один из которых дублирует кнопку что в следствии позволяет её отпустить после включения пускателя. Второй в этот же момент времени размыкает цепь питания второй катушки реверсивного магнитного пускателя. То есть если при включенной первой катушки магнитного пускателя нажать вторую кнопку Пуск не чего не произойдет так как цепь не замкнется. Для того чтобы осуществить реверс двигателя необходимо нажать кнопку Стоп которая разорвет цепь питания обеих катушек и отключит пускатель. В этот момент механическая блокировка пускателя тоже придет в исходное положение. Что опять даст возможность включить любой из пускателей. При нажатии второй кнопки Пуск происходят те же действия что описаны ранние только участвует вторая катушка пускателя и второй блок дополнительных контактов. Существует также схемы включения для реверсивного пускателя с катушками управления на 220 вольт выглядит она так

Еще реверсивные пускатели можно использовать и с разными катушками управления одновременно тогда схема включения магнитных пускателей будет выглядеть так

схема включения реверсивного магнитного пускателя с разными управляющими катушками

Для более удобного использования реверсивного пускателя можно применить для управления не отдельные кнопки, а так называемый ПКЕ-212/3 который выпускается с нужными для управления контактами или можно собрать такой пост самим для этого закупаются кнопки с необходимыми контактами и корпус(бокс) под них производителей такой мелочевки много например ИЭК, EKF есть и подороже тот же самый шнайдер электрик. Но у этих производителей так же выпускаются и кнопочные посты так что смотрите что на данный момент выгодней то и приобретайте. Поскольку трех фазный электродвигатель чувствителен к исчезновению одной из питающих фаз, а иногда даже просто к перекосу напряжения на фазах в цепь управления двигателем необходимо добавить защиту электродвигателя. Которая подробно рассматривается в статье

Похожие посты:

rus-electrica.ru

Контактор и магнитный пускатель в автоматике

Магнитный пускатель (контактор) — это устройство, предназначенное для коммутации силовых электрических цепей. Чаще всего применяется для запуска/останова электродвигателей, но так же может использоваться для управления освещением и другими силовыми нагрузками.

Чем отличается контактор от магнитного пускателя?

Многих читателей могло покоробить от данного нами определения, в котором мы (сознательно) смешали понятия «магнитный пускатель» и «контактор», потому что в данной статье мы постараемся сделать упор на практику, нежели на строгую теорию. А на практике эти два понятия обычно сливаются в одно. Немногие инженеры смогут дать вразумительный ответ, чем же они действительно отличаются. Ответы различных специалистов могут в чём-то сходиться, а в чём-то противоречить друг другу. Представляем Вашему вниманию нашу версию ответа на этот вопрос.

Контактор — это законченное устройство, не предполагающее установки дополнительных модулей. Магнитный пускатель может быть оборудован дополнительными устройствами, например тепловым реле и дополнительными контактными группами. Магнитный пускателем может называться бокс с двумя кнопками «Пуск» и «Стоп». Внутри может находится один или два связанных между собой контактора (или пускателя), реализующими взаимную блокировку и реверс.

Магнитный пускатель предназначен для управления трёхфазным двигателем, поэтому всегда имеет три контакта для коммутации силовых линий. Контактор же в общем случае может иметь другое количество силовых контактов.

Устройства на этих рисунках правильнее называть магнитными пускателями. Устройство под  цифрой один предполагает возможность установку дополнительных модулей, например теплового реле (рисунок 2). На третьем рисунке блок «пуск-стоп» для управления двигателем с защитой от перегрева и схемой автоподхвата. Это блочное устройство — тоже называют магнитным пускателем.

А вот устройства на следующих рисунках правильнее называть контакторами:

Они не предполагают установку на них дополнительных модулей. Устройство под цифрой 1 имеет 4 силовых контакта, второе устройство имеет два силовых контакта, а третье -три.

В заключение скажем: обо всех названных выше отличиях контактора и магнитного пускателя полезно знать для общего развития и помнить на всякий случай, однако придётся привыкнуть к тому, что на практике эти устройства никто обычно не разделяет.

Устройство и принцип работы магнитного пускателя

Устройство контактора чем-то похоже на электромагнитное реле — оно так же имеет катушку и группу контактов. Однако контакты магнитного пускателя  — разные. Силовые контакты предназначены для коммутации той нагрузки, которой управляет этот контактор, они всегда нормально открытые. Существуют еще дополнительные контакты, предназначенные для реализации управления пускателем (об этом речь пойдёт ниже). Дополнительные контакты могут быть нормально открытыми (NO) и нормально закрытыми (NC).

В общем случае устройство магнитного пускателя выглядит так:

Когда на катушку пускателя подаётся управляющее напряжение (обычно контакты катушки обозначаются А1 и А2), подвижная часть якоря притягивается к неподвижной и это приводит к замыканию силовых контактов. Дополнительные контакты (при наличии) механически связаны с силовыми, поэтому в момент срабатывания контактора они также меняют своё состояние: нормально открытые — замыкаются, а нормально закрытые, наоборот, размыкаются.

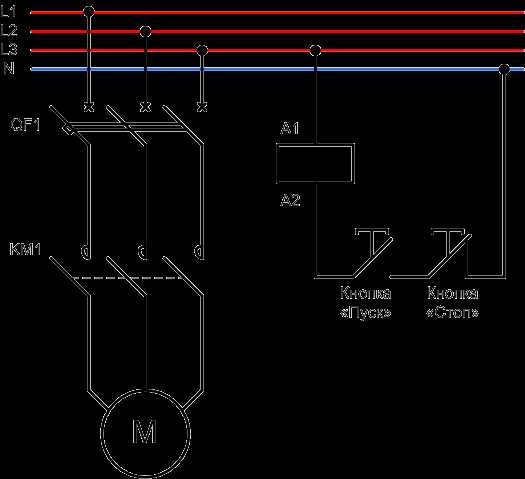

Схема подключения магнитного пускателя

Так выглядит простейшая схема подключения двигателя через пускатель. Силовые контакты магнитного пускателя KM1 подключены к клеммам электродвигателя. Перед контактором установлен автоматический выключатель QF1 для защиты от перегрузки. Катушка реле (А1-А2) запитана через нормально разомкнутую кнопку «Пуск» и нормально замкнутую кнопку «Стоп». При нажатии кнопки «Пуск» на катушку приходит напряжение, контактор срабатывает, запуская электродвигатель. Для остановки двигателя нужно нажать «Стоп» — цепь катушки разорвётся и контактор «расцепит» силовые линии.

Эта схема будет работать только если кнопки «пуск» и «стоп» — с фиксацией.

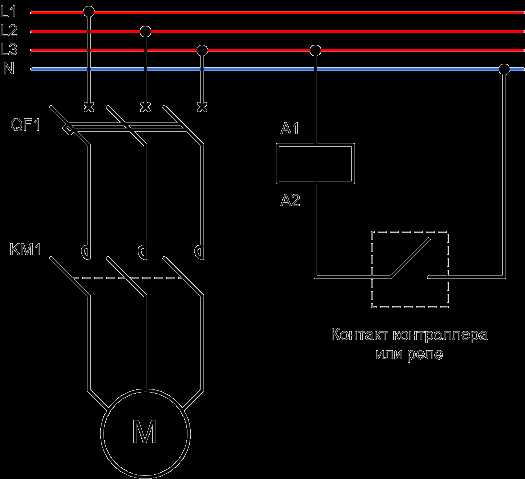

Вместо кнопок может быть контакт другого реле или дискретный выход контроллера:

Контактор можно включить и выключить с помощью ПЛК. Один дискретный выход контроллера заменит кнопки «пуск» и «стоп» — они будут реализованы логикой контроллера.

Схема «самоподхвата» магнитного пускателя

Как уже было сказано, предыдущая схема с двумя кнопками работает только если кнопки с фиксацией. В реальной жизни её не используют из-за её неудобства и небезопасности. Вместо неё используют схему с автоподхватом (самоподхватом).

На этой схеме используется дополнительный нормально открытый контакт пускателя. При нажатии на кнопку «пуск» и сработки магнитного пускателя дополнительный контакт КМ1.1 замыкается одновременно с силовыми контактами. Теперь кнопку «пуск» можно отпустить — её «подхватит» контакт КМ1.1.

Нажатие кнопки «стоп» разорвёт цепь катушки и вместе с этим разомкнётся доп. контакт КМ1.1.

Подключение двигателя через пускатель с тепловым реле

На рисунке изображён магнитный пускатель с установленным на него тепловым реле. При нагревании электродвигатель начинает потреблять больший ток — его и фиксирует тепловое реле. На корпусе теплового реле можно задать значение тока, превышение которого вызовет сработку реле и замыкание его контактов.

Нормально закрытый контакт теплового реле использует в цепи питания катушки пускателя и рвёт её при сработке теплового реле, обеспечивая аварийное отключение двигателя. Нормально открытый контакт теплового реле может быть использован в сигнальной цепи, например для того, чтобы зажечь лампу «авария» при отключении электродвигателя по перегреву.

Реверсивный пускатель

Реверсивный магнитный пускатель — устройство, с помощью которого можно запускать вращение двигателя в прямом и обратном направлениях. Это достигается за счёт смены чередования фаз на клеммах электродвигателя. Устройство состоит из двух взаимоблокирующихся контакторов. Один из контакторов коммутирует фазы в порядке А-В-С, а другой, например, А-С-В.

Взаимная блокировка нужна, чтобы нельзя было случайно одновременно включить оба контактора и устроить межфазное замыкание.

Схема реверсивного магнитного пускателя выглядит так:

Реверсивный пускатель может изменить чередование фаз на двигателе, коммутируя питающее двигатель напряжение через контактор КМ1 или КМ2. Обратите внимание, что порядок следования фаз на этих контакторов различается.

При нажатии Кнопки «Прямой пуск» двигатель запускается через контактор КМ1. При этом размыкается дополнительный контакт этого пускателя КМ1.2. Он блокирует запуск второго контактора КМ2, поэтому нажатие кнопки «Реверсивный пуск» ни к чему не приведёт. Для того чтобы запустить двигатель в обратном (реверсивном) направлении, нужно сначала остановить его кнопкой «Стоп».

При нажатии кнопки «Реверсивный пуск» срабатывает контактор КМ2, а его дополнительный контакт КМ2.2 блокирует контактор КМ1.

Автоподхват контакторов КМ1 и КМ2 осуществляется с помощью нормально открытых контактов КМ1.1 и КМ2.1 соответственно (см. раздел «Схема самоподхвата магнитного пускателя»).

comments powered by HyperComments

lazysmart.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
