Нереверсивная схема подключения магнитного пускателя
Приветствую вас, уважаемые читатели сайта elektrik-sam.info!
В этой статье мы подробно рассмотрим нереверсивную схему подключения магнитного пускателя для управления трехфазным асинхронным электродвигателем.
Также я для Вас записал видео с подробным описанием работы схемы, которое Вы можете просмотреть в конце этой статьи.

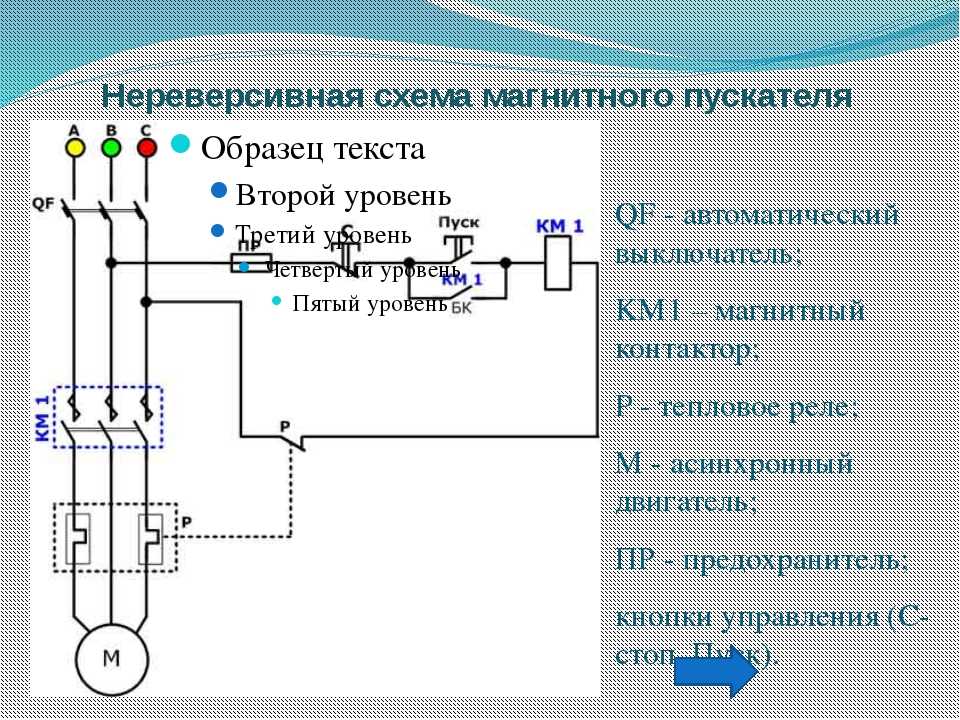

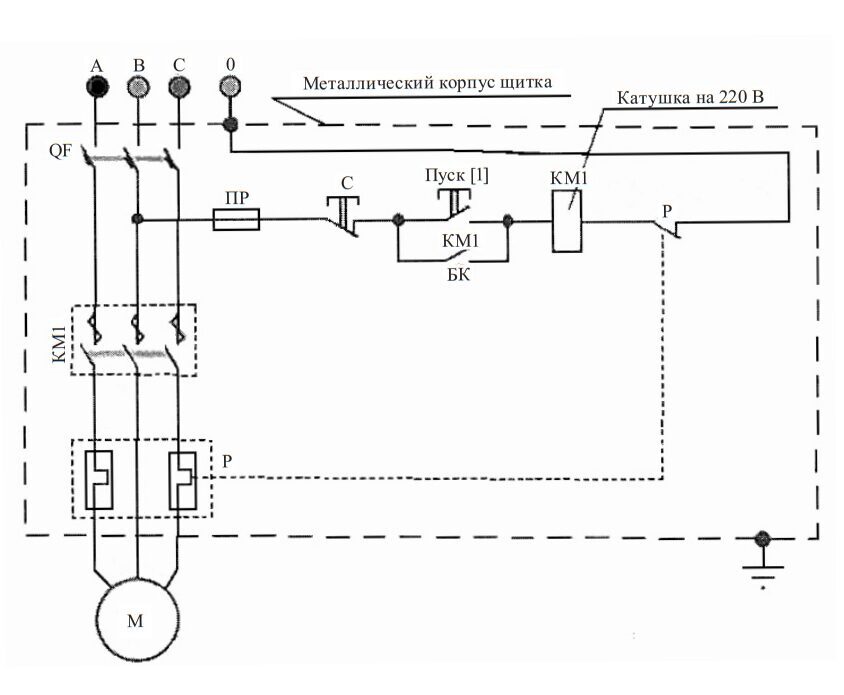

Вначале давайте рассмотрим схему подключения магнитного пускателя с катушкой на 220В.
Три фазы питающего напряжения подаются на клеммы асинхронного двигателя через:
— 3-х полюсный автоматический выключатель;
— силовые контакты магнитного пускателя КМ;
— тепловое реле Р.
Обмотка катушки магнитного пускателя подключена с одной стороны к нулевому рабочему проводу N, с другой, через кнопочный пост к одной из фаз, в нашей схеме — к фазе С.
Кнопочный пост содержит 2 кнопки:
1) нормально-разомкнутую кнопку ПУСК;
2) нормально-замкнутую — СТОП.
Нормально-разомкнутый вспомогательный контакт пускателя КМ подключен параллельно кнопке ПУСК.
Для защиты электродвигателя от перегрузок используется тепловое реле Р, которое устанавливается в разрыв питающих фаз. Вспомогательный нормально-замкнутый контакт теплового реле Р включен в цепь обмотки магнитного пускателя.
Рассмотрим работу схемы.
Включаем трехполюсный автоматический выключатель, его контакты замыкаются, питающее напряжение подается к силовым контактам пускателя и в цепь управления. Схема готова к работе.
Запуск.
Для запуска двигателя нажимаем кнопку ПУСК. Цепь питания обмотки магнитного пускателя замыкается, якорь катушки притягивается, замыкая силовые контакты КМ и подавая три питающих фазы на обмотки двигателя.
Происходит запуск и двигатель начинает вращаться.
Одновременно с этим замыкается вспомогательный контакт пускателя КМ, шунтируя кнопку ПУСК.
Теперь, отпуская кнопку ПУСК, питание на обмотку пускателя продолжает поступать через его замкнутый вспомогательный контакт КМ. Двигатель запущен и продолжает работать.
Останов.
Чтобы остановить двигатель, нажимаем кнопку СТОП. Цепь питания обмотки пускателя разрывается. Якорь под действием пружины возвращается в исходное состояние, размыкая силовые контакты, обесточивая тем самым обмотки электродвигателя. Он начинает останавливаться.
Одновременно с этим размыкается вспомогательный контакт КМ в цепи питания обмотки пускателя.
После отпускания кнопки СТОП питание на обмотку не подается, поскольку вспомогательный контакт КМ разомкнут. Двигатель выключен и цепь готова к следующему запуску.
Предположим, что двигатель запущен. Если по каким-то причинам ток нагрузки двигателя увеличится, биметаллические пластины теплового реле Р под действием повышенного тока начнут изгибаться, и приведут в действие механизм расцепителя. Он разомкнет вспомогательный контакт Р в цепи обмотки магнитного пускателя. Цепь обмотки пускателя разомкнется, силовые и вспомогательный контакты пускателя вернуться в исходное разомкнутое состояние, двигатель остановится.
Если катушка магнитного пускателя рассчитана на 380В, то схема подключения будет, как на рисунке ниже.
В этом случае, обмотка пускателя подключается к любым двум фазам, на схеме к фазам В и С.
Для дополнительной защиты цепи управления магнитным пускателем устанавливают предохранитель FU. В случае, например, межвиткового замыкания в катушке пускателя, плавкая вставка предохранителя перегорит, обесточив цепь управления.
Для большей наглядности я записал видео, в котором поэтапно показан весь процесс работы схемы.
Если видео оказалось для Вас полезным, нажмите НРАВИТСЯ при просмотре на YouTube. Подписывайтесь на мой канал, и Вы первым узнаете о выходе новых интересных видео по электрике!
Рекомендую также прочитать:
Реверсивная схема подключения магнитного пускателя.
Как выбирать автоматические выключатели, УЗО, дифавтоматы?
Менять ли автоматический выключатель, если его «выбивает»?
Почему в жару срабатывает автоматический выключатель?
Нереверсивный магнитный пускатель — Большая Энциклопедия Нефти и Газа, статья, страница 1
Cтраница 1

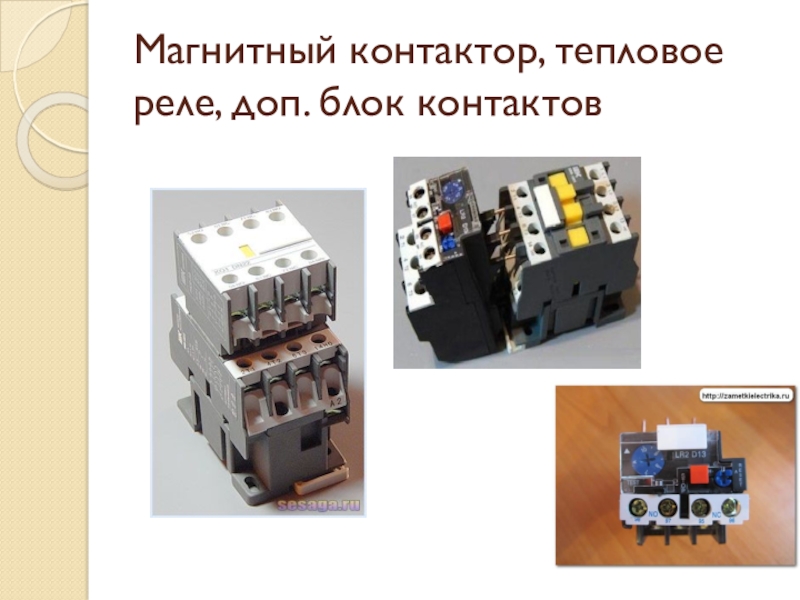

Нереверсивный магнитный пускатель состоит из трехполюсного контактора и теплового реле. [1]
Нереверсивный магнитный пускатель состоит из трех полюсного контактора и теплового реле.
[2]
Нереверсивный магнитный пускатель ( рис. 50, а) представляет собой трехполюсный контактор переменного тока, снабженный в двух фазах тепловыми реле максимального тока. Все эти элементы встроены в общий металлический ящик пускателя. [3]
Нереверсивный магнитный пускатель состоит из трехполюсного контактора и теплового реле. [4]
| Схема устройства теп левого реле. [5] |
Нереверсивный магнитный пускатель ( рис. 54, а) представляет собой трехполюсный контактор переменного тока, снабженный в двух фазах тепловыми реле максимального тока. Все эти элементы встроены в общий металлический ящик пускателя. [6]
| Магнитный пускатель ПМЕ. а — общий вид, б — схема. [7] |
Нереверсивный магнитный пускатель показан на рис. 82, а.
Включают и отключают магнитный пускатель дистанционно с помощью кнопок Стоп и Пуск. Одновременно с главными контактами в цепи управления включается блок-контакт Л, что позволяет отпустить кнопку П, оставляя пускатель во включенном положении. Два тепловых элемента реле РТ имеют в цепи управления нормально замкнутые контакты. РТ, цепь тока в катушке прерывается и происходит отключение главных контактов. Отключение также может быть выполнено от руки нажатием кнопки С, разрывающей цепь питания катушки.
[8]
| Габариты открытых пускателей ПА III величины. [9] |
Нереверсивный магнитный пускатель серии ПА состоит из трехполюсного контактора, тепловых реле и блок-контактов. В реверсивном магнитном пускателе в отличие от не-ревертивного имеются два трехполюсных контактора. В каждый пускатель ( нереверсивный и реверсивный) IV, V и VI величин встраивается по два тепловых реле типа ТРП левого и правого исполнений.
В пускатели III величины встраивается по одному двухфазному реле типа ТРН. Реле типа ТРП выполнены с самовозвратом и ручным возвратом. Реле типа ТРН имеет только ручной возврат. Пускатели могут быть изготовлены без тепловых реле.
[10]
| Магнитный пускатель. [11] |
Как устроен нереверсивный магнитный пускатель. [13]

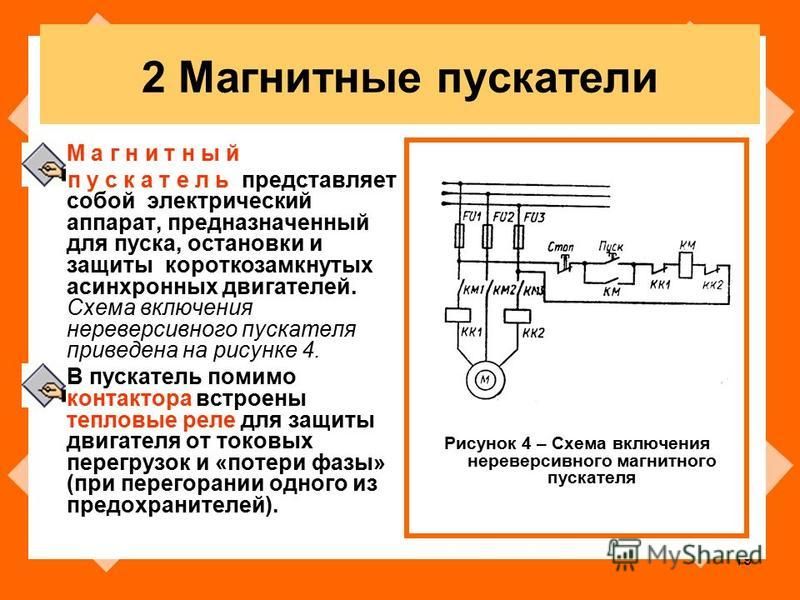

Типовая схема управления нереверсивным магнитным пускателем показана на рис. 3.3, а. В цепь удерживающей катушки контактора включены кнопки управления Вкл. [14]
| Микропереключатель МП-1. [15] |
