Электромагнитный пускатель: устройство и принцип действия

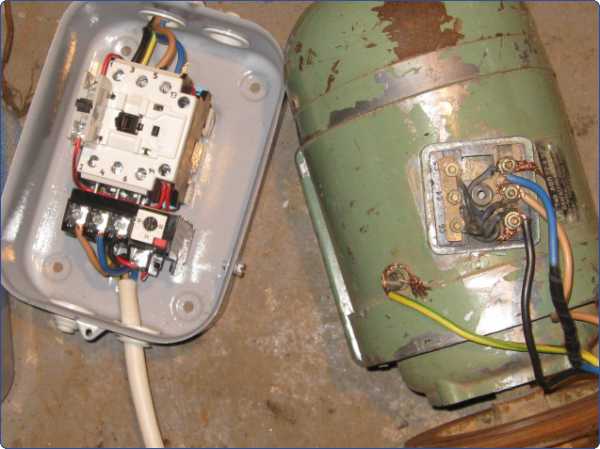

Обычно мы видим это устройство в виде аккуратной коробки с двумя кнопками: «пуск» и «стоп». Если снять верхнюю крышку, внутри обнаружится коммутатор довольно сложной конструкции, который может выполнять несколько задач (как по очереди, так и одновременно).

Это электромагнитный пускатель. Возникает вопрос: а зачем создавать сложные электротехнические устройства, если нужно всего лишь замкнуть два (или больше) контакта? Есть кнопки с фиксацией, рычажные включатели, защитные автоматы, рубильники. Рассмотрим типовое применение магнитного пускателя: включение мощной электроустановки (например, асинхронный электродвигатель).

  • Необходима мощная контактная группа с дугогасителями, соответственно потребуется большое усилие для смыкания контактов. Ручной привод будет достаточно громоздким (использование классического рубильника не всегда вписывается в эстетику рабочего места).
  • Ручными переключателями сложно обеспечить оперативное изменение режима работы (например, изменение направления вращения мотора). Устройство магнитного пускателя позволяет собрать такую схему подключения.
  • Организация защиты. Любой автомат с аварийным отключением не рассчитан на многократное включение. Назначение (пусть и не основное) магнитного пускателя не только многократно производить коммутацию, но и отключать цепь питания при перегрузках и коротком замыкании. При этом, у него есть неоспоримое преимущество перед иными коммутаторами. Отключение необратимо: то есть, после аварийного размыкания контактов, или кратковременного прекращения подачи энергии, рабочие контакты не возвращаются в положение «ВКЛ» по умолчанию. Принцип работы магнитного пускателя подразумевает только принудительное повторное включение.

Устройство и принцип работы устройства

Главное отличие пускателя от любого другого коммутационного устройства — подключенное к нему электропитание одновременно является и управляющим. Как это работает?

Рассмотрим общий принцип действия магнитного пускателя с помощью иллюстрации:

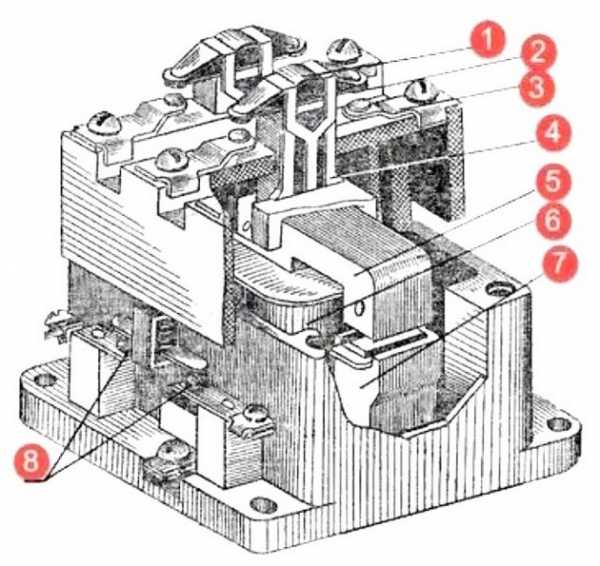

  • Силовые контакты (3), через которые проходит питание с высоким током на потребителя (электроустановку).
  • Они соединяются между собой с помощью контактных мостиков (2). Сила нажатия обеспечивается пружинами (1), которые представляют собой особым образом отформованную стальную пластину. Сами контактные группы изготовлены из медных сплавов, для лучшей электропроводности.
  • Пластиковая траверса (4), на которой закреплены мостики (2), соединена с подвижным якорем (5). Вся конструкция может перемещаться вертикально с помощью внешнего усилия (кнопки), и возвращается обратно после прекращения давления на нее.
  • С помощью катушки электромагнита (6) создается магнитное поле, которое прижимает подвижный якорь (5) к неподвижной части сердечника (7). Силы достаточно, чтобы преодолеть сопротивление возвратной пружины.
  • Питание на электромагнит подается с помощью дополнительных контактов (8). Чтобы обеспечить правильную работу схемы, питание на эти контакты заводится параллельно силовым (3), от единого источника. Для размыкания всей контактной группы предусматривается кнопка отключения, которая устанавливается в цепь дополнительных контактов.

Виды контакторов

По оснащению средствами защиты: практически все модели включают в себя блок термореле, который размыкает цепь дополнительных контактов в случае перегрузки по току. В этом смысле принцип работы магнитного пускателя не отличается от защитного автомата. После аварийного отключения, и остывания защитной группы (цепь питания обмотки электромагнита восстанавливается), замыкание силовых контактов не происходит. Предполагается, что оператор устранит причину возникновения аварийной ситуации, и произведет повторный пуск электроустановки.

По способу замыкания контактов, имеются следующие виды магнитных пускателей:

  1. Прямого подключения, то есть с одной группой силовых контактов. Он работает по принципу: «вкл» или «выкл», плюс защита от перегрузки или короткого замыкания.

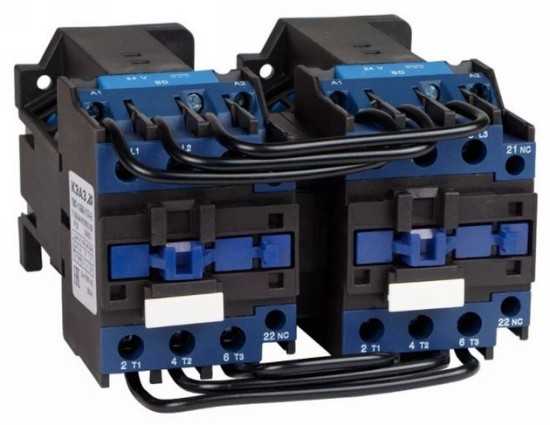

  2. Реверсивного подключения. Электромагнитный пускатель такого типа оснащен двумя группами контактов, с помощью которых можно комбинировать линии питания. Например, чередование фаз для асинхронного электромотора. При замыкании различных групп контактов, вал электродвигателя вращается в разные стороны, то есть происходит реверс.
  3. Работающие только на замыкание силовых контактов, либо имеющие нормально замкнутые и нормально разомкнутые контактные группы.
    Такие коммутаторы могут управлять (в противофазе) двумя электроустановками. Одно устройство подключается, второе синхронно обесточивается.
  4. По количеству контактов силовой группы:
    • Двух контактные (для однофазных потребителей).
    • Трех контактные (подключаются только фазные группы, нейтраль всегда соединена). Это самая распространенная модель пускателя, к ней можно подключать как одно — так и трех фазные электроустановки.
    • Четыре и более контакта в силовых группах. Под группой подразумевается либо нормально замкнутый, либо нормально разомкнутый комплект. Применяются редко, только в специальных устройствах, работающих по особой схеме подключения.

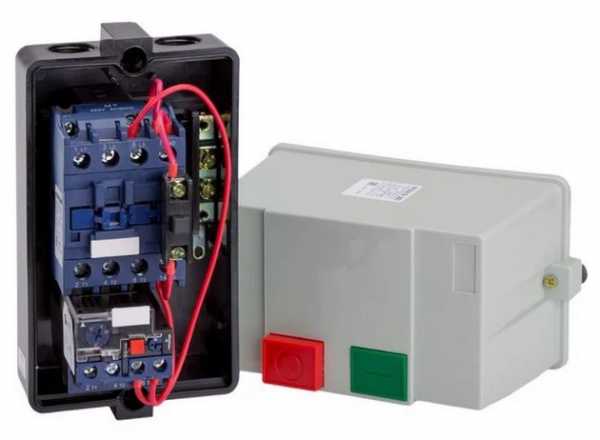

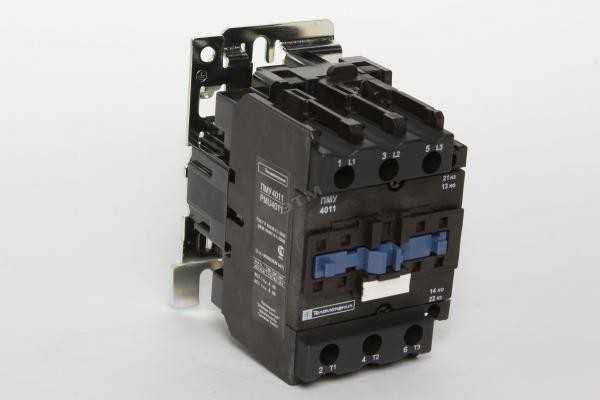

    Большинство пускателей выглядят так:

    Силовые контакты (три фазы), в одной плоскости расположены дополнительные, для питания обмотки.

    Или так:

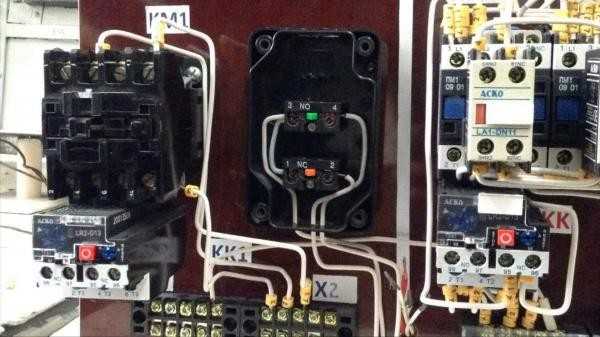

    Для удобства монтажа, дополнительные контакты вынесены на отдельную площадку, ниже и сбоку.

Схемы подключения

Для чего нужен магнитный пускатель? Преимущественно для организации безопасного подключения (и управления) асинхронных трехфазных двигателей. Поэтому рассмотрим варианты работы схемы при различных условиях. На всех иллюстрациях присутствует защитное реле, обозначенное литерой «P». Биметаллические пластины, приводящие в действие аварийный размыкатель (установленный в цепи управления), располагаются на силовых линиях контактной группы. Они могут размещаться на одном или нескольких фазных проводниках. При перегреве (он возникает при превышении нагрузки или банальном коротком замыкании), управляющая линия разрывается, питание на катушку «KM» не подается. Соответственно, силовые контактные группы «KM» размыкаются.

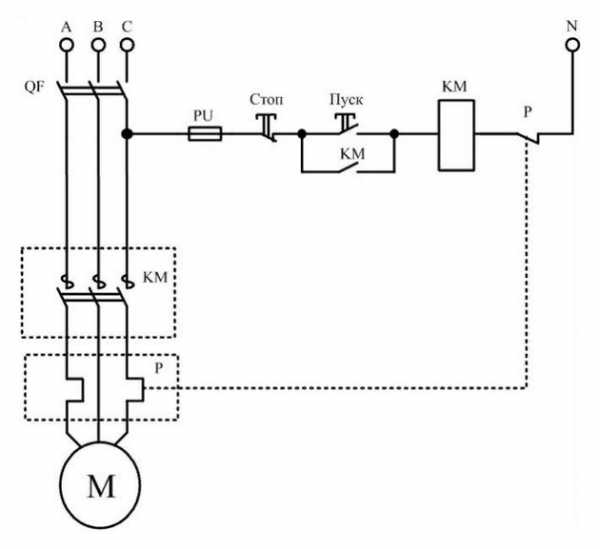

Классическая схема прямого включения трехфазного электродвигателя

Схема управления использует питание от напряжения между двумя соседними фазными линиями. При нажатии кнопки «Пуск», с помощью основного ее контакта замыкается цепь катушки «KM». При этом все контактные группы, включая дополнительные контакты в цепи управления, соединяются под управлением электромагнита катушки. Разомкнуть цепь можно двумя способами: при срабатывании аварийного реле, или нажав на кнопку «Стоп». В этом случае магнитный пускатель возвращается в исходное положение «все выключено» (или в случае с двумя категориями контактов, нормально замкнутые группы будут подключены).

Этот же вариант подключения, только управляющая цепь соединяется с фазой и нейтралью. С точки зрения работы пускателя, разницы нет. Так же точно срабатывают кнопки, и защитное термореле.

Реверсивное подключение трехфазного электродвигателя

Как правило, для этого применяются два электромагнитных пускателя, в которых выхода фазных контактов комбинированы со сдвигом. Устройства скомбинированы в один коммутатор, поэтому его можно рассматривать как единый элемент.

В зависимости от того, какая контактная группа подключена к электродвигателю, его ротор крутится в одну либо другую сторону. Такой вариант незаменим при использовании на конвейерах, станках, и прочих электроустановках, в которых предусмотрено 2 направления вращения (движения).

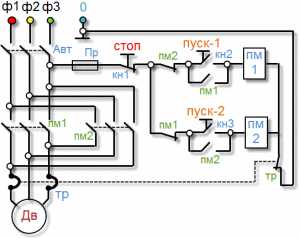

Как работает эта схема на практике? Смотрим иллюстрацию:

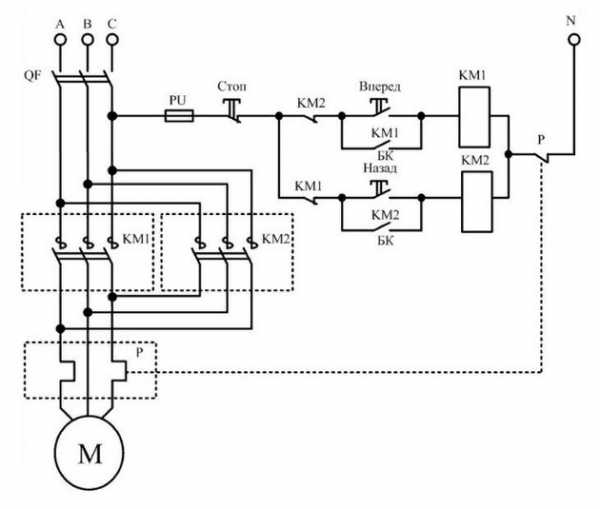

Единая схема управления с двумя группами кнопок пуска: «Вперед» и «Назад». Каждая из них включает соответствующую катушку электромагнита. Почему схема общая? Кнопка «Стоп» по условиям безопасности должна быть единой. Иначе при возникновении аварийной ситуации, оператор потеряет драгоценные секунды в поисках необходимой кнопки (для «Вперед» или для «Назад»).

Проверка работоспособности магнитного пускателя и его ремонт

Проверяется устройство путем подачи питания на управляющие (дополнительные, или блок контакты). Если происходит смыкание рабочей группы, выполняется прозвонка ее контактов с помощью мультиметра. Затем провоцируется короткое замыкание, для проверки защитного реле.

Любой коммутационный прибор состоит из схожих по конструкции элементов. Поэтому ремонт магнитного пускателя выполняется по общему принципу: поиск неисправного узла, восстановление или замена.

Механические части (мостик, прижимная либо возвратная пружина) меняются, контакты можно зачистить. Катушка управления перематывается, или производится восстановление сгоревшего витка с помощью пайки.

Видео по теме

profazu.ru

Магнитные пускатели: применение и характеристики

Современные электротехнические приспособления, такие как магнитный пускатель и контактор, представляют собой коммутационные устройства, которые служат для дистанционного включения и выключения стационарных электрических установок.

Понятия «пускатель» и «контактор» на самом деле подразумевают собой одно и то же устройство. Условно считается, что первый представляет собой полностью законченный комбинированный аппарат, оборудованный контактором, тепловым реле и дополнительной контактной группой, а второй — непосредственно блок с определенным количеством силовых контактов.

Области применения магнитных пускателей

Наличие контактов в магнитном пускателе позволяет управлять любым типом нагрузки в электросети. Применяются такие устройства преимущественно в трехфазных сетях, но образцы 0-2 величины используются также в бытовых сетях, где напряжение составляет 220 В. Они позволяют осуществлять запуск маломощных двигателей.

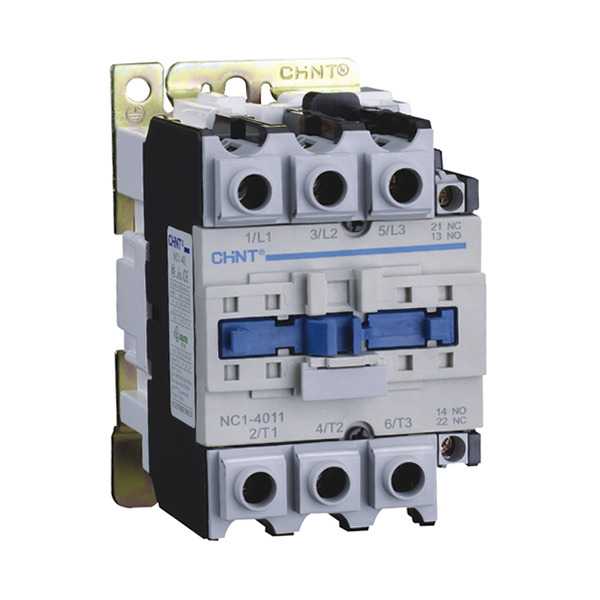

Контакторы и аксессуары CHINT: chint-electric.ru/kontaktory

Конструкция магнитного пускателя

Магнитные пускатели конструктивно могут быть трех- и четырехполюсными. Соответственно у них 3 и 4 основных контакта. Четвертый контакт выступает в качестве нормально-открытого блок-контакта, блокирующего цепи управления.



Внутри корпуса пускателя размещена электромагнитная система, включающая в себя неподвижную Ш-образную часть сердечника и обмотку, намотанную на катушку. Сердечник набран из изолированных друг от друга листов электротехнической стали. Подвижная часть сердечника (якорь) соединена с пластмассовой траверсой, на которой смонтированы контактные мостики с подвижными контактами. Плавность замыкания контактов и необходимое усилие нажатия обеспечиваются контактными пружинами. Неподвижные контакты припаяны к контактным пластинам, снабженным винтовыми зажимами для присоединения проводов внешней цепи. Кроме главных контактов, пускатели имеют дополнительные контакты, расположенные на боковых поверхностях аппарата. Главные контакты закрыты крышкой, защищающей их от загрязнения, случайных прикосновений и междуфазных замыканий.

Принцип действия пускателя заключается в следующем: при включении пускателя по катушке проходит электрический ток, сердечник намагничивается и притягивает якорь, при этом главные контакты замыкаются, по главной цепи протекает ток. При отключении пускателя катушка обесточивается, под действием возвратной пружины якорь возвращается в исходное положение, главные контакты размыкаются.

С помощью магнитного пускателя можно осуществлять контроль над любой нагрузкой, поскольку этот аппарат способен создавать коммутации с большой частотой. Здесь нужно учесть только одно ограничение, а именно нагрузку, или номинальный ток, который могут поддерживать силовые контакты. За счет контакторов можно запускать и прекращать работу электродвигателей, а также реверсировать их рабочие движения.

Защитные функции магнитного пускателя

Современные магнитные пускатели обеспечивают защиту электродвигателя от ряда таких неприятностей:

  • пропадания фаз
  • длительных перегрузок
  • уменьшения показателей пусковых токов.

Стоит отметить, что защиту от длительной перегрузки позволяет осуществить тепловое реле.

В трехфазном двигателе согласно наблюдениям при наличии симметричной нагрузки и отсутствии одной из питающих фаз мгновенно возникают неисправности, которые выводят его из строя. Если по определенной схеме установить всего два магнитных пускателя, то можно обеспечить защиту от возникновения неполнофазного режима.

При запуске электрического трехфазного двигателя входной пусковой ток может в несколько раз превышать его номинально допустимое значение для выполнения нормальной работы. Если подобная ситуация будет возникать довольно часто, то могут возникать различные неприятные последствия, например, перегрев обмотки, и, как результат, сложная поломка. Таких ситуаций можно полностью избежать при помощи магнитного пускателя, поэтому в пользе этих незаменимых устройств можно ничуть не сомневаться.

Контакторы и аксессуары CHINT: chint-electric.ru/kontaktory

chint-electric.ru

Магнитный пускатель

Магнитный пускатель — это коммутационный аппарат, предназначенный для частого включения — выключения мощной нагрузки постоянного и переменного тока.

Наиболее распространенное применение магнитных пускателей — управление асинхронными двигателями, при помощи пускателя осуществляется пуск, останов и реверс (изменение направления вращения) двигателей, а также при наличии теплового реле — защита от токовой перегрузки. Но помимо этого пускатели нашли широкое применение и в схемах дистанционного управления освещением, управлении электронагревательными приборами, насосами, компрессорами и т.д.

Магнитные пускатели классифицируются по:

степени защиты

  • открытого исполнения ( степень защиты IP00) — предназначены для установки в закрытых шкафах, а также других местах, защищенных от пыли, влаги, посторонних предметов.
  • защищенного исполнения (степень защиты IP40) — предназначены для установки внутри неотапливаемых помещений, в которых окружающая среда не содержит значительного количества пыли и исключено попадание влаги.
  • пылевлагозащищенного исполнения ( степень защиты IP54) — используются в условиях повышенного содержания пыли и влаги, например при наружней установке.

номинальному току нагрузки на силовые контакты

Номинальный ток нагрузки или величина пускателя — один из наиболее важных параметров магнитного пускателя. Он показывает максимально допустимый ток, который может протекать через контакты главной цепи пускателя. В основном используются пускатели первой величины (10А), второй величины (25А), третьей величины (40А), четвертой величины (63А). При указании этих величин считается, что напряжение составляет 380 В и пускатель работает в режиме AC-3. В зависимости от напряжения на контактах главной цепи и категории применения -AC-1,AC-3 или AC-4 допустимый ток будет отличаться.

категории применения

Для большинства пускателей используются три категории — AC-1, AC-3 и AC-4.

  • AC-1 — активная нагрузка или слабоиндуктивная, печи сопротивления.
  • AC-3 — асинхронные двигатели с короткозамкнутым ротором; пуск, отключение без предварительной остановки.
  • AC-4 — асинхронные двигатели с короткозамкнутым ротором: пуск, торможение противотоком, повторно-кратковременные включения.

напряжению управляющей катушки

Наибольшее применение получили катушки на 220 и 380 В, хотя могут быть и на 24, 36, 42, 110 Вольт.

напряжению силовой цепи

Кроме того различают реверсивные и нереверсивные магнитные пускатели. Реверсивные пускатели представляют из себя два обычных пускателя с общими техническими характеристиками, объединенных общим основанием. Чтобы исключить возможность одновременного срабатывания двух пускателей, выполняется электрическая и механическая блокировка.

Конструктивно магнитный пускатель состоит из сдвоенного корпуса, верхней части, в которой находится подвижная часть магнитопровода (якорь) с прикрепленной траверсой с подпружиненными подвижными контактами и неподвижные контакты и нижней части, в которой находятся катушка управления, возвратная пружина и неподвижная часть магнитопровода (сердечник) с короткозамкнутыми витками, необходимыми для уменьшения вибраций.

Подвижная и неподвижная часть магнитопровода должны иметь гладкую, шлифованную поверхность без каких-либо загрязнений, иначе при работе пускатель будет издавать сильный гул.

При подаче напряжения в катушке управления возникает электромагнитное поле, под воздействием которого якорь притягивается к сердечнику, замыкаются главные и вспомогательные контакты. При снятии напряжения катушка обесточивается, якорь под действием возвратной пружины возвращается в исходное положение, контакты размыкаются и цепь обесточивается.

Основная характеристика, на которую надо ориентироваться — это величина пускателя, которая подбирается в зависимости от тока нагрузки. Здесь надо учитывать, что ток, на который рассчитаны силовые контакты пускателя должен быть больше максимального тока нагрузки. Помимо величины пускателя подбираем рабочее напряжение катушки — оно должно быть таким же, как у цепей управления, степень защиты, наличие вспомогательных замыкающих или размыкающих контактов, наличие теплового реле, класс износостойкости.

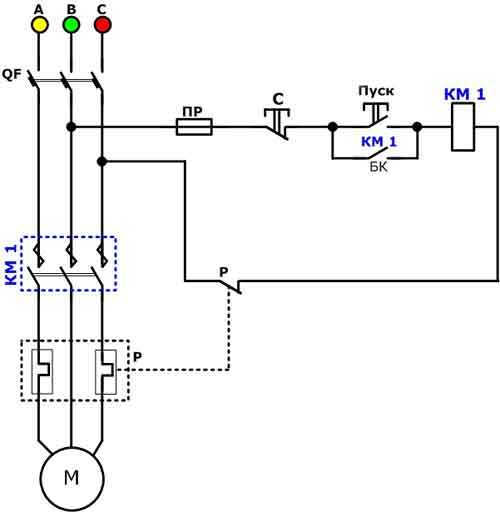

Схема подключения нереверсивного пускателя

QF — автоматический выключатель

KM1 — магнитный пускатель

P — тепловое реле

M — двигатель

ПР — предохранитель

С-Стоп, Пуск — кнопки управления

При включении автомата QF и нажатии кнопки Пуск, питание с фазы B поступает на катушку управления пускателя. На другой вывод катушки питание приходит с фазы C через нормально замкнутый вспомогательный контакт теплового реле.

После того как нажали кнопку Пуск, замыкаются разомкнутые силовые контакты пускателя и питание через замкнутые силовые контакты теплового реле подается на электродвигатель. В случае перегрузки электродвигателя тепловое реле сработает и своим вспомогательным контактом разорвет цепь питания катушки пускателя.

Для того, чтобы при работе не нужно было все время удержать кнопку Пуск, ее шунтируют нормально разомкнутым контактом БК. При срабатывании пускателя контакт замыкается и ток на катушку потечет уже через него. Это так называемая схема самоподхвата.

Отключается двигатель нажатием кнопки Стоп — нормально замкнутый контакт Стоп размыкается и питание на катушку пускателя прекращается. При этом сердечник пускателя возвращается в исходное положение, силовые контакты размыкаются и двигатель обесточивается.

Тепловое реле в схеме применяется для защиты электродвигателя от токовых перегрузок ( например в случае заклинивания ротора), а также в случае обрыва одной из фаз. При срабатывнии теплового реле разомкнется нормально замкнутый контакт Р и цепь обесточится.

Схема подключения реверсивного пускателя

Принцип реверсивной схемы подключения аналогичен нереверсивной, кроме того что добавились еще один пускатель КМ2 и кнопка Пуск2.

Рассмотрим подробнее эту схему.

При включении автомата QF и нажатии кнопки Пуск1 напряжение подается на катушку КМ1, силовые контакты пускателя КМ1 замыкаются, двигатель включается. Также как и в случае нереверсивной схемы кнопка Пуск шунтируется нормально разомкнутым блок контактом КМ1. Блокировка пускателя КМ2 осущестляется нормально замкнутым контактом КМ1. При срабатывании пускателя КМ1 он размыкается.

Для реверса электродвигатель сначала отключается нажатием кнопки Стоп, которая размыкается и питание на катушку пускателя прекращается.

Для запуска двигателя в обратном направлении нажимаем кнопку Пуск2, напряжение подается на катушку КМ2, силовые контакты пускателя КМ2 замыкаются, двигатель включается. Шунтирование кнопки Пуск2 осуществляется блок контактом КМ2, а блокировка пускателя КМ1 — размыканием нормально замкнутого контакта КМ2.

Кроме электрической блокировки часто применяют также механическую блокировку, которая не дает срабатывать одному из контакторов, пока включен другой.

Узел механической блокировки

Схема подключения магнитного пускателя на 220 В аналогична схеме на 380 В.

electric-blogger.ru

Магнитный пускатель

Магнитный пускатель — электромеханическое устройство представляющее собой нормально разомкнутый блок контактов, который под воздействием электрической катушки, при подаче на нее напряжения, замыкается. Магнитный пускатель может быть укомплектован тепловым реле, которое размыкает контакты при нагреве проводов более установленной величины. Возможна установка дополнительного блока контактов (нормально замкнутый + нормально разомкнутый.

Магнитные пускатели выпускаются согласно ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000) Аппаратура распределения и управления низковольтная. Часть 4-1. Контакторы и пускатели. Электромеханические контакторы и пускатели ГОСТ 2491—82 «Пускатели электромагнитные низковольтные. Общие технические условия»

Магнитные пускатели изготавливаются нескольких габаритов- 1,2,3 и т.д. Чем больше габарит магнитного пускателя,тем более мощные электрические устройства можно с помощью него коммутировать. Выпускаются магнитные пускатели серий ПМЛ, ПМЕ, ПА и ПМА.Магнитные пускатели крепятся в электрических щитках или на дин-рейку или с помощью болтов.

Если вам необходимо установить или заменить магнитный пускатель, то вы можете воспользоваться услугой вызов электрика

Назначение магнитного пускателя

Магнитный пускатель предназначены для подключения электродвигателей, управления направлением вращения электродвигателей, коммутации электрических устройств, защиты электрических цепей и устройств от повреждений при перегрузке.

Устройство магнитного пускателя

Магнитный пускатель состоит из корпуса, электромагнитной катушки, блока контактов, пружины а также опционно тепловым реле и дополнительном блоком контактов.

Катушка магнитного пускателя

Электромагнитная катушка предназначена для замыкания блока контактов магнитного пускателя. Катушки отличаются размерами и напряжением,на которое они рассчитаны. При подаче напряжения на контакты катушки сердечник, который закреплен на подвижной части блока контактов, и проходящий внутри катушки под действием электро движущей силы сдвигается, что замыкает контакты. После снятия напряжения с контактов катушки подвижный блок контактов под действием пружины возвращается в исходное положение и блок контактов размыкается.

Катушки работают при напряжениях 380, 220, 12, 36 и 42 V. При подключении обязательно надо проверить соответствие маркировки напряжения на катушке и фактического напряжения.

Дополнительный блок контактов магнитного пускателя

Дополнительный блок контактов нужен для расширения возможностей по коммутации электромагнитного пускателя. Дополнительный блог контактов выполняется в варианте нормально замкнутый контакт + нормально разомкнутый контакт или 2 нормально замкнутых контакта + 2 нормально разомкнутых.

Тепловое реле магнитного пускателя

Тепловое реле защищает электрические устройства от перегрузки путем контроля температуры электрических жил. В случае перегрузки жилы нагреваются, тепловое реле это контролирует и размыкает цепь.

Сблокированный магнитный пускатель. Реверсивный магнитный пускатель.

Одним из основных применений магнитных пускателей является управление направлением вращения ротора электродвигателя, для чего два магнитных пускателя блокируется между собой. Иногда применяется также механическая блокировка, которая предохраняет в случае аварии или неправильного подключения магнитного пускателя от одновременного включения магнитного пускателя, что приводит к короткому замыканию.


Схема подключения сблокированного (реверсивного) пускателя

1-jbi.ru

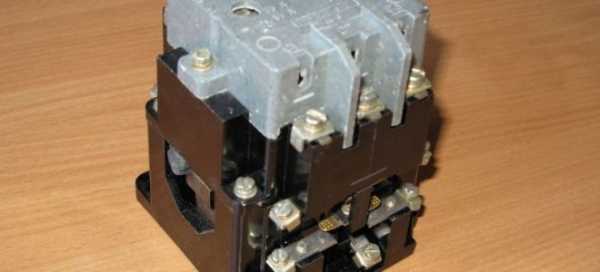

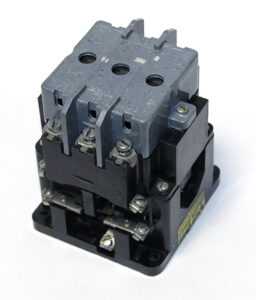

Магнитный пускатель Пме-211.Технические характеристики.

Для включения однофазной нагрузки небольшой мощности используют тумблеры, кнопки, переключатели, контактная система которых приводится в движение механически и рассчитана на небольшие по величине токи. Чтобы запускать и останавливать трехфазную нагрузку, требуется такой электрический аппарат, который бы осуществлял одновременную подачу напряжения на все полюса электроприемников, оперативное отключение от питающей сети, гашение электрической дуги при больших фазных токах и др.  Одним из таких устройств является магнитный пускатель, чаще всего используемый для управления асинхронными двигателями, электронагревательными  установками (калориферы, электрокотлы) и различными трансформаторов небольшой мощности, осветительными сетями и прочим электрооборудованием. Рассмотрим как устроен, приводится в действие и подключается к сети магнитный пускатель серии ПМЕ-211.



Устройство магнитного пускателя

Замыкать и размыкать силовые контакты помимо механического воздействия можно еще при помощи электрического привода. Достаточно простым и распространенным устройством является электромагнит. Важнейшей его способностью является притягивание металлических предметов при протекании электрического тока по его катушке с сердечником, а при отсутствии тока — отпускать. Таким образом, электромагнит обладает способность преобразовывать электрическую энергию в механическую. Если объединить в одном корпусе катушку с сердечником, подвижную притягивающую часть с возвратной пружиной и силовые контакты, то получится готовый коммутационный аппарат. По такому принципу работают все электромагнитные реле, контакторы и пускатели. Хотя принцип работы у них одинаков, но конструктивно они различаются.







Разборный корпус состоит из трех частей. Верхняя часть-крышка закрывает силовые контакты и осуществляет гашение электрической дуги при коммутациях. Изготавливается из пресс материала содержащего асбест. Кроме того, на крышке указываются технические характеристики пускателя такие, как серия, номинальное напряжение втягивающей катушки, обозначение клемм силовых контактов и др.

На средней части закреплены неподвижные силовые и блокировочные контакты, а также подвижные на траверсе с якорем.

И третья, основание, в которой размещена втягивающая катушка с сердечником. Разборный корпус отлит из карболита – фенолформальдегидной смолы с разными минеральными и органическими наполнителями. Этот тип диэлектрика обладает высокой теплостойкостью, трудной возгораемостью.

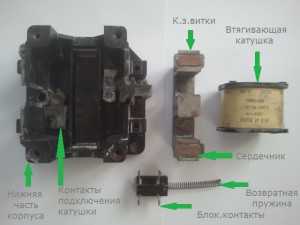

Рассмотрим более подробно все элементы магнитного пускателя ПМЕ-211.





Магнитопровод. Сердечник и якорь выполнены в виде Ш-образного разъединенного магнитопровода. Как и любая другая магнитная система для переменного тока состоит из листов электротехнической стали, изолированных друг от друга, чтобы уменьшить вихревые токи. Во избежание ударов при включении и сильных вибраций при работе магнитного пускателя ПМЕ-211 места соприкосновения якоря и сердечника отшлифованные и ровные, а на крайних стержнях дополнительно установлены короткозамкнутые витки из немагнитного материала.



Силовые и блокировочные контакты выполнены в виде прямоугольных пластин различной формы и толщины из латуни с напайками из технического серебра. Использование сплавов с этим драгоценным металлом обусловлено стойкостью к действию электрической дуги и механическим ударам при включении и отключении магнитного пускателя. Содержание технического серебра в ПМЕ-211 составляет 10-11 грамм.

На втягивающих катушках всегда указывается номинальное напряжение, а на магнитных пускателях различных марок еще дополнительно пишется марка, диаметр провода и количество витков. Чем на большее по величине напряжение рассчитана катушка, тем выше количество витков и активное сопротивление ее провода. Если на катушку подать напряжение выше или ниже ее номинального значения (380 В вместо 220 В и наоборот), то это приведет к ненормальной работе магнитного пускателя (громкий треск при взаимодействии якоря и сердечника, не срабатывание магнитного пускателя и др.) и выходу катушки из строя.

Ни в коем случае нельзя подавать номинальное напряжение на втягивающую катушку отдельно от магнитопровода, так как в этом случае магнитный поток будет замыкаться на витки катушки, что повлияет на увеличение протекающего по ней тока  и катушка «сгорит».

Магнитный пускатель работает по следующему принципу. При подаче переменного напряжения на катушку в ней начинает протекать переменный электрический ток, который, в свою очередь, создает магнитный поток в сердечнике и якоре, преодолевая сопротивление воздушного зазора. В результате, намагниченный якорь притягивается к сердечнику, замыкая силовые и блокировочные контакты пускателя!



Технические характеристики магнитного пускателя ПМЕ-211-УХЛ4В

Основные технические характеристики пускателя приводятся на табличке пускателя либо  на верхней крышке.

  • переменное напряжение катушки магнитного пускателя: 220 В, 380 В;
  • номинальное напряжение и ток силовой цепи: при 380 В — 25 А, при 660 В – 14 А;
  • номинальная мощность подключаемого электродвигателя: не более 11 кВт;
  • климатическое исполнение УХЛ4 и износостойкость категории В;
  • крепление корпуса с помощью винтов;
  • установлены 2 замыкающих и 2 размыкающих блокировочных контакта.



Совместно с магнитными пускателями могут использоваться тепловые реле марки РТТ соответствующей величины для защиты силового оборудования от продолжительных перегрузок и от обрыва фаз!

Для изменения вращения ротора электродвигателя используются реверсивные магнитные пускатели, представляющие собой два пускателя одной серии, закрепленных на одном основании, электрически соединенных, имеющих электрические и механические блокировки, предотвращающих одновременное включение обоих пускателей.

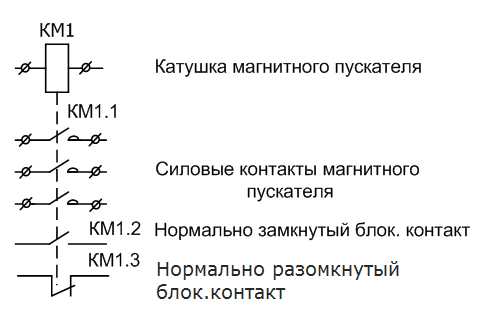

На электрических принципиальных схемах магнитные пускатели обозначаются следующим образом:



Расшифровка магнитных пускателей

Все используемые магнитные пускатели отличаются друг от друга по номинальному току, по наличию и отсутствию тепловых реле (защита от перегрузок), по климатическому исполнению, габаритным размерам и другим параметрам.

ПМЕ- Х1 Х2 Х3 Х4 Х5, где

ПМЕ — серия магнитного пускателя

Х1 – номинальный ток: 1- 10А, 2 – 25А.

Х2- исполнение по степени защиты:

0 – IP00;

1 – IP30.

Х3 – исполнение пускателей по назначению и наличию теплового реле:

1-нереверсивный пускатель без теплового реле;

2-нереверсивный с тепловым реле;

3-реверсивный без теплового реле;

4-реверсивный с тепловым реле;

Х4 – климатическое исполнение: У3, УХЛ4.

на Ваш сайт.

pro100electrik.ru

Магнитный пускатель — ElectrikTop.ru

Пускатель электромагнитный применяется для коммутации мощных потребителей электроэнергии в основном на производстве. В этой статье пойдет речь о том, для чего нужен магнитный пускатель, каков принцип работы магнитного пускателя и устройство магнитного пускателя. Устройство и принцип пускателя, как для цепей 380В так и для 220В, одинаковы давно и хорошо отработаны конструкторами.

Назначение пускателей

Как уже было сказано, это коммутационный аппарат, проще говоря, выключатель, таково его назначение. Контакты пускателей рассчитаны на большой ток, протекающий через нагревательные приборы и мощные электродвигатели. Эти силовые контакты приводятся в действие электромагнитным способом, поэтому управлять пускателями можно дистанционно при помощи сравнительно маломощных цепей. Поэтому маленькой кнопкой или концевым выключателем можно производить подключение мощных электродвигателей и другой нагрузки. Реверсивный пускатель обеспечивает включение асинхронных моторов в любую сторону – по часовой стрелке или против, по выбору оператора или системы управления.

Принцип работы

Принцип действия магнитного пускателя фактически совпадает с реле. Для работы пускателя от кнопок без фиксации используется самоблокировка от контактов, параллельных кнопке. Для отключения используется нормально замкнутая кнопка, включенная последовательно в цепь управления. При размыкании контактов пускатель отключается и готов к повторному включению сразу после замыкания контактов стоповой кнопки.

«Кнопочный» вариант управления пускателями является подавляющим для ручных операций. В цепях автоматики пускатели обычно удерживаются во включенном состоянии непрерывным сигналом, подаваемым с дискретного выхода контроллера на промежуточное реле.

Существуют различные виды пускателей, среди которых есть и реверсивные магнитные пускатели («головная боль» новичков-электромонтеров, пытающихся понять как работает непривычная цепь и не привыкших мыслить электрическими схемами). Фактически это два пускателя, работающие строго поочередно: если включается один, то другой должен быть обязательно отключен, иначе будет короткое замыкание между фазами.

Его принцип таков: если в одном включенном положении последовательность фаз A, B, C, то в другом положении должно быть, например, A, C, B, то есть, две фазы должны поменяться местами. Это позволяет изменять направление вращающегося поля в асинхронных моторах и запускать их в различном направлении либо по часовой стрелке, либо против.

Устройство магнитного пускателя

Все виды магнитных пускателей объединяют такие элементы конструкции, как электромагнит переменного тока, система подвижных и неподвижных силовых и вспомогательных контактов. Несущей частью является корпус из термостойких и негорючих пластиков. Эти пластмассы должны быть механически прочными и не деформироваться при повышенной температуре. Любой пускатель, как правило, трехфазный.

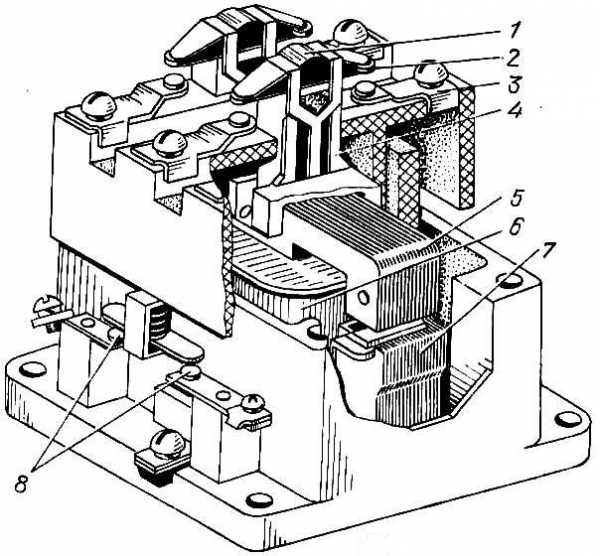

  1. Контактные пружины, обеспечивающие плавность пуска
  2. Подвижные контакты (мостики)
  3. Неподвижные контакты (пластины)
  4. Пластмассовая траверса
  5. Якорь
  6. Катушка пускателя
  7. Ш-образная часть магнитопровода
  8. Дополнительные контакты

Классификация магнитных пускателей делается по нескольким признакам, среди которых обычно главной является величина пускателя. Под величиной подразумеваются не габариты или вес пускателя, а то, какой ток он может коммутировать и насколько он устойчив к дуге в цепях с индуктивностями (при отключении электродвигателя). Основой является нереверсивный магнитный пускатель, так как реверсивные собираются из последних. Работа магнитных пускателей протекает в разных условиях, поэтому их также классифицируют по степени защищенности: открытое, защищенное, пылебрызгонепроницаемое.

Работа магнитного пускателя очень часто требует наличия теплового реле. Все типы магнитных пускателей имеют конструктивно совместимые тепловые реле. Часто их выпускает один и тот же производитель. Особенно важными применениями тепловых реле является защита  электродвигателей от перегрева. Тепловое реле состоит из двухфазных биметаллических проводников (проводников с разными коэффициентами теплового расширения) – по одному на каждую фазу.

С электрической точки зрения, они являются резисторами с очень малым сопротивлением, и, таким образом, служат датчиками тока. Когда через фазы (или одну из них) протекает слишком большой ток, биметаллическая пластина изгибается и размыкает магнитные контакты, то есть контакты в цепи катушки пускателя. Подключение тепловых реле выполняется между пускателем и нагрузкой.

Все больше распространяются модульные пускатели. Это пускатели, монтируемые на DIN-рейку. Это металлическая профильная полоса, закрепляемая в шкафах на щите. Простота и легкость монтажа – исключительные. Рядом с пускателем (контактором) можно прикрепить тепловые реле, автоматы, УЗО (устройство защитного отключения), микропроцессорные контроллеры и многое другое. Модульные устройства очень легко собираются в схемы, благодаря каналам для проводов, проложенным между DIN-рейками. Монтаж выполняется зачищенными проводами необходимого сечения, обжатыми наконечниками. Наконечники вставляют в отверстия клемм приборов согласно принципиальной схеме и зажимают винтами.

На верхнюю сторону пускателей наносится маркировка, необходимая при монтаже и ремонте. Там есть обозначение типа, схема контактов и в некоторых случаях производители оставляют место для наклейки или подписи потребительских данных.

Большие успехи в силовой электронике, достигнутые за последние десятилетия, привели к тому, что большинство основных производителей теперь предлагают потребителям бесконтактные пускатели, содержащие мощные полупроводниковые ключи. У них есть определенные преимущества. Они работают бесшумно, не искрят, имеют высокую частоту переключений.

Некоторые модели благодаря ШИМ-контроллерам позволяют плавно пускать электродвигатели, а для автоматизации предусмотрены даже сетевые интерфейсы. К недостаткам можно отнести высокую цену, высокую квалификацию ремонтного персонала и небезопасную гальваническую связь с сетью, что может угрожать электрикам-ремонтникам.

Заключение

Несмотря на внедрение электронных ключей: уже устаревающие тиристоры и симисторы, мощные полевые транзисторы, и перспективные IGBT-транзисторы, магнитные пускатели сохраняют свое значение. Именно они надежно разрывают цепи, без каких-либо опасных для персонала или оборудования остаточных токов и утечек. Фактически это тот самый бессмертный “рубильник” который с гарантией обесточивает электроустановку. качественные пускатели никогда не заклинивают и приобретать нужно именно такие.

electriktop.ru

Магнитный пускатель — устройство и принцип действия

Если рассматривать магнитный пускатель с чисто конструктивных позиций, то это прибор, в состав которого входят два вида контактов: стационарные и подвижные. При замыкании контактов производится запуск электродвигателя, при размыкании его остановка. Но должна быть определенная сила, которая бы толкала контакты друг к другу, тем более между ними установлены пружины, которые не дают контактам прижаться друг к другу. Такая сила есть, это сила магнитного поля. Итак, давайте подробнее рассмотрим, что собой представляет магнитный пускатель (устройство и принцип действия).

Устройство магнитного пускателя

Частично об устройстве этого прибора было сказано выше. Осталась лишь электромагнитная его часть. Правда, необходимо отметить, что сам прибор разделен на две части: подвижная и стационарная. Так вот в качестве подвижной части используется якорь, который перемещается корпусе пускателя по специальным полозьям. Если руками надавить на якорь, то он должен войти внутрь корпуса, при этом сомкнув контакты. Отпустив якорь, пружины разомкнут контакты и приведут сам якорь в первоначальное положение. Именно так производится проверка данного прибора.

Когда магнитный пускатель подключается к электрической цепи (схеме), то в нем появляется электродвижущая сила за счет появления внутри магнитного поля. Как это поле образуется, и за счет чего?

Внутри корпуса пускателя установлена катушка с намотанной на нее медной проволокой. Эта катушка подключена к питающей линии электрического тока. Именно в ней и образуется магнитное поле. Чтобы улучшить прохождение магнитного потока, в пускатель установлен магнитопровод, изготовленный из стали. Этот элемент состоит из двух частей: одна подвижная и является частью якоря, другая стационарная (она закреплена к нижней части пускателя). Устройство не самое простое, но и не очень сложное.

Как работает магнитный пускатель

Принцип работы магнитного пускателя достаточно прост. Если через катушку ток не проходит, то магнитного поля в ней нет. А, значит, пружины своею силой отталкивают подвижные контакты. Как только напряжение подается на катушку, внутри нее создаются магнитные потоки, притягивающие якорь к неподвижной части магнитопровода. При этом пружины сжимаются, а контакты соединяются. Кстати, два соединенные между собой части магнитопровода обладают минимальным магнитным сопротивлением.

Правда, это сопротивление может и возрасти, потому что в процессе эксплуатации детали магнитного пускателя изнашиваются и покрываются коррозийной пленкой. Особенно это относится к пружинам и магнитопроводу. Необходимо добавить, что существуют определенные требования к якорю конструкции. У него должны быть две лимитированные позиции:

  • Нижняя, когда якорь прижимает контакты друг к другу, в данном случае прижим должен быть плотным без минимальных зазоров. Если прижим будет неплотным, то это становится причиной подгорания контактов, а далее и подгоранию проводов соединения.
  • Верхнее, когда пружины восстанавливают свое первоначальное положение, то есть, это максимальный развод контактов друг от друга.

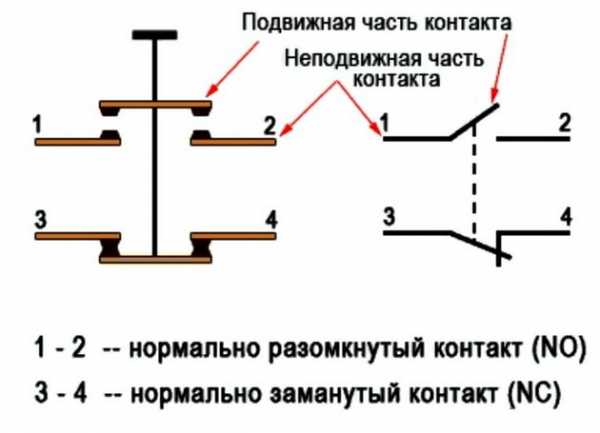

Что касается самих контактов, то они предназначены для долгосрочной эксплуатации. Поэтому изготавливают их из меди и покрывают сплавом, в состав которого входит серебро. Обязательно учитывается определенный запас прочности. К тому же большое значение уделяется форме элементов, она должна обеспечит максимальный контакт плоскостей.

Обычно в трехфазных сетях используются пускатели, в состав которых входят несколько разновидностей контактов: силовые (их три) и управляющие (дополнительные – их может быть несколько штук). Назначение последних – замыкать или размыкать сеть. При этом форма контакта – точка при сжатом положении. Поэтому у таких элементов неподвижная часть изготавливается в виде плоскости, а подвижная в виде сферы. Силовые считаются самыми ответственными, поэтому их плоскость контакта не точка, а линия. Поэтому их подвижная часть изготавливается или в форме призмы, или в форме цилиндра, а неподвижная или в форме цилиндра, или в форме плоскости.

Есть сегодня мнение, что в современных магнитных пускателях установлены особенные контакты, которые имеют продолжительный срок службы. То есть, можно реже их проверять и чистить. Не стоит верить слухам, обслуживание прибора должно строго проводится по ППР. Даже самые навороченные контакты подгорают. Конечно, существует для этого несколько причин:

  • условия, в которых прибор эксплуатируется;
  • нагрузка;
  • частота коммутаций.

Все эти причины по-разному влияют на пускатель, многое зависит от марки. Но в любом случае контакты необходимо чистить спиртом. Если нагар имеет большой слой, то можно воспользоваться инструментом, который обычно электрики делают своими руками. Это пластина из прочного металла, обычно из ножовочного. Такая пластина называется воронило.

Виды магнитных пускателей

Приборы, которые изготавливаются по российским стандартам, имеют семь групп, разделенных нагрузками. Нулевая группа – это пускатели, которые могут выдержать нагрузку в 6,3 ампера, седьмая группа – 160 ампер. У зарубежных аналогов другие критерии классификации.

Есть разделение по исполнению.

  • Открытые. Их обычно устанавливают в закрытых шкафах или щитах, в которые не проникает пыль.
  • Закрытые. Их можно устанавливать в помещениях, куда не попадает пыль.
  • Пылебрызгонепроницаемые. Их можно устанавливать везде, и даже на улице. Главное требование – установка навеса, чтобы не попадали солнечные лучи и дождь.

И, конечно, существует классификация по типу электрического подключения: однофазный пускатель и трехфазный. Отличие между ними – схема магнитного пускателя в плане его подключения к потребителю.

А вот теперь о такой            позиции, как обозначение магнитного пускателя. Не будем разбираться здесь ос всеми марками, давайте рассмотрим обозначение одной из них, а конкретнее ПМЛ. Итак, в маркировке прибора зашифрованы все его технические характеристики. Они обозначены на корпусе и имеют вот такое обозначение:

ПМЛ-ХХХХХХХХХ

Что обозначает каждый знак «Х»? Понятно, что ПМЛ – это серия прибора.

  1. Номинальный ток, который обозначается как диапазон: 1-10; 2-25 и так далее.
  2. Исполнение и наличие теплового реле. Здесь семь степеней. К примеру, позиция номер 6 – это пускатель реверсивного действия с механической и электрической блокировкой, в котором тепловое реле установлено.
  3. Степень защиты и наличие кнопок управления. Здесь 6 позиций. К примеру, вторая – это прибор с защитой IP54, в котором установлены и кнопка «Пуск», и кнопка «Стоп».
  4. Разновидность и количество дополнительных контактов. О чем мы уже писали выше.
  5. Сейсмостойкость. Это обозначение в маркировке может и отсутствовать.
  6. Возможность установки на стандартные монтажные рейки.
  7. Климатическое исполнение.
  8. Разновидность размещения.
  9. Коммутационная износостойкость.

Что касается установки магнитных пускателей в схему, то здесь достаточно большое количество вариантов. Это и самое простое управление электродвигателями, это и с удержанием кнопки контактов, это и реверс. У каждой схемы свои особенности, которые при подключении должен знать каждый электрик.

onlineelektrik.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
