Шаг для основной и мелкой резьбы крепёжных изделий.

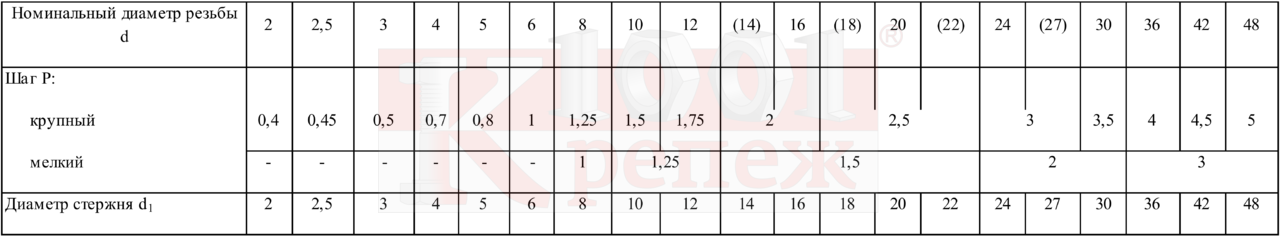

Шаг для основной и мелкой резьбы в мм
Резьба Шаг резьбы
Основная резьба Мелкая резьба
мелкая мелкая 2 супермелкая
М1 0.25 (0.2)
М1.2 0.25 (0.2)


М1. 4 0.3 (0.2)
М1.6 0.35 (0.2)
М1.8 0.35 (0.2)
М2 0.4 (0.25)
М2.2 0.45 (0.25)
М2.5 0.45 (0.35)
М3 0.5 (0. 35)
М3.5 0.6 (0.35)
М4 0.7 0.5
М5 0.8 0.5
М6 1.0 0.75 0.5
М8 1.25 1.0 0.75 0.5
М10 1.5 1.25 1.0 0. 75
М12 1.75 1.5 1.25 1.0
М14 2.0 1.5 1.25 1.0
М16 2.0 1.5   1.0
М18 2.5 2.0
1.5
1.0
М20 2.5 2.0 1.5 1.0
М22 2.5 2.0 1.5 1.0
М24 3. 0 2.0 1.5 1.0
М27 3.0 2.0 1.5 (1.0)
М30 3.5 2.0 1.5 (1.0)
М33 3.5 2.0 1.5
М36 4.0 3.0 2.0 1.5
М39 4.0 3.0 2.0 1.5
М42 4.5 (4. 0) 3.0 2.0 1.5
М45 4.5 (4.0) 3.0 2.0 1.5
М48 5.0 (4.0) 3.0 2.0 1.5
М52 5.0 (4.0) 3.0 2.0 1.5
М56 5.5 4.0 3.0 (2.0) 1.5
М60 5.5 4.0 3.0 (2.0) 1.5
М64 6.0 4. 0 3.0 2.0 (1.5)
М68 6.0 4.0
3.0
2.0 (1.5)

Вы можете заказать и купить крепёж оптом по договорным ценам в Торговом Доме Нева.

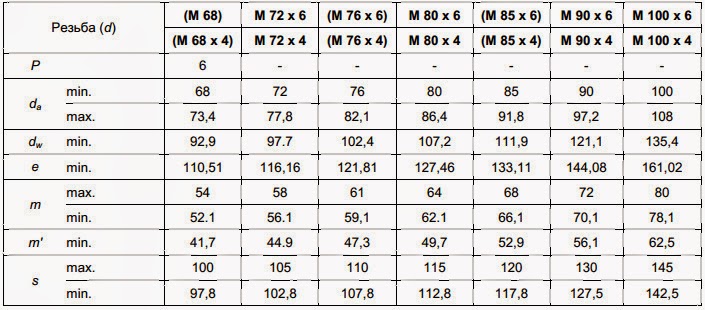

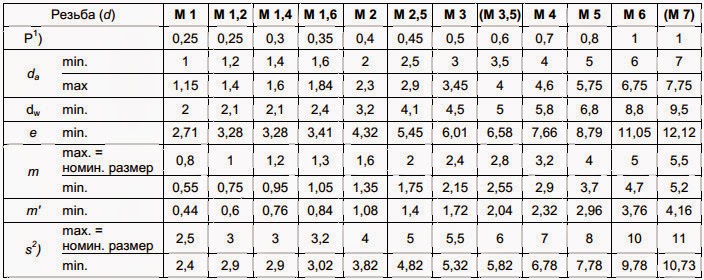

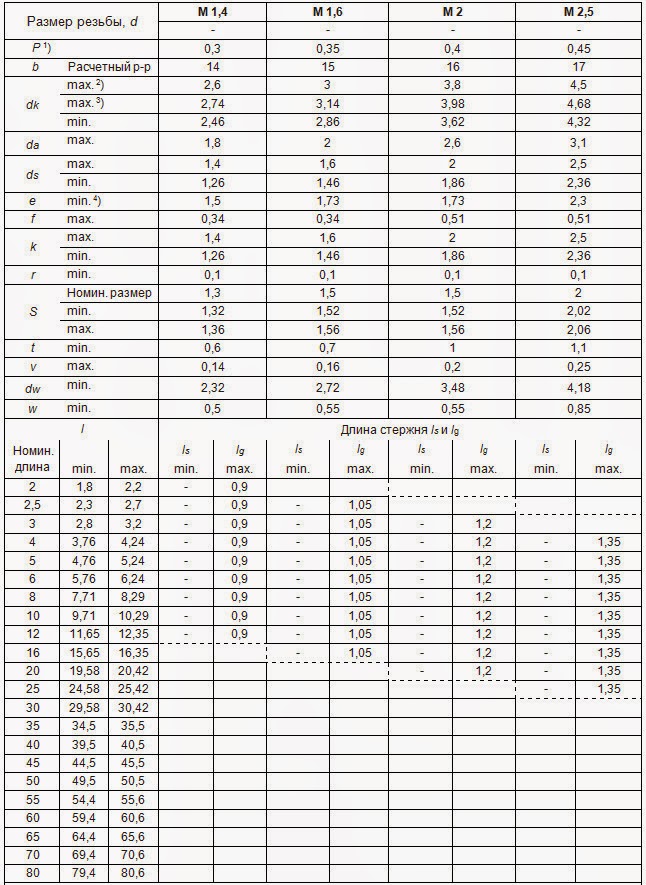

Шаг для основной и мелкой резьбы

Используйте таблицу для подбора метизов без резьбомера.

Резьба
Шаг резьбы Р, мм
Основная резьба М Мелкая резьба М
мелкая
мелкая 2
супермелкая
M1
0. 25
(0.2)


M1.2
0.25
(0.2)


M1.4
0.3
(0.2)


M1.6
0.35
(0.2)


M1.8
0.35
(0.2)


M2
0. 4
(0.25)


M2.2
0.45
(0.25)


M2.5
0.45
(0.35)


M3
0.5
(0.35)


M3.5
0.6
(0.35)


M4
0. 7
0.5


M5
0.8
0.5


M6
1.0
0.75
0.5

M8
1.25
1.0
0.75
0.5
M10
1.5
1.25
1. 0
0.75
M12
1.75
1.5
1.25
1.0
M14
2.0
1.5
1.25
1.0
M16
2.0
1.5

1.0
M18
2.5
2.0
1.5
1.0
M20
2. 5
2.0
1.5
1.0
M22
2.5
2.0
1.5
1.0
M24
3.0
2.0
1.5
1.0
M27
3.0
2.0
1.5
(1.0)
M30
3.5
2.0
1. 5
(1.0)
M33
3.5
2.0
1.5

M36
4.0
3.0
2.0
1.5
M39
4.0
3.0
2.0
1.5
M42
4.5
(4.0) 3.0
2.0
1. 5
M45
4.5
(4.0) 3.0
2.0
1.5
M48
5.0
(4.0) 3.0
2.0
1.5
M52
5.0
(4.0) 3.0
2.0
1.5
M56
5.5
4.0
3.0 (2.0)
1.5
M60
5. 5
4.0
3.0 (2.0)
1.5
M64
6.0
4.0
3.0
2.0 (1.5)
M68
6.0
4.0
3.0
2.0 (1.5)

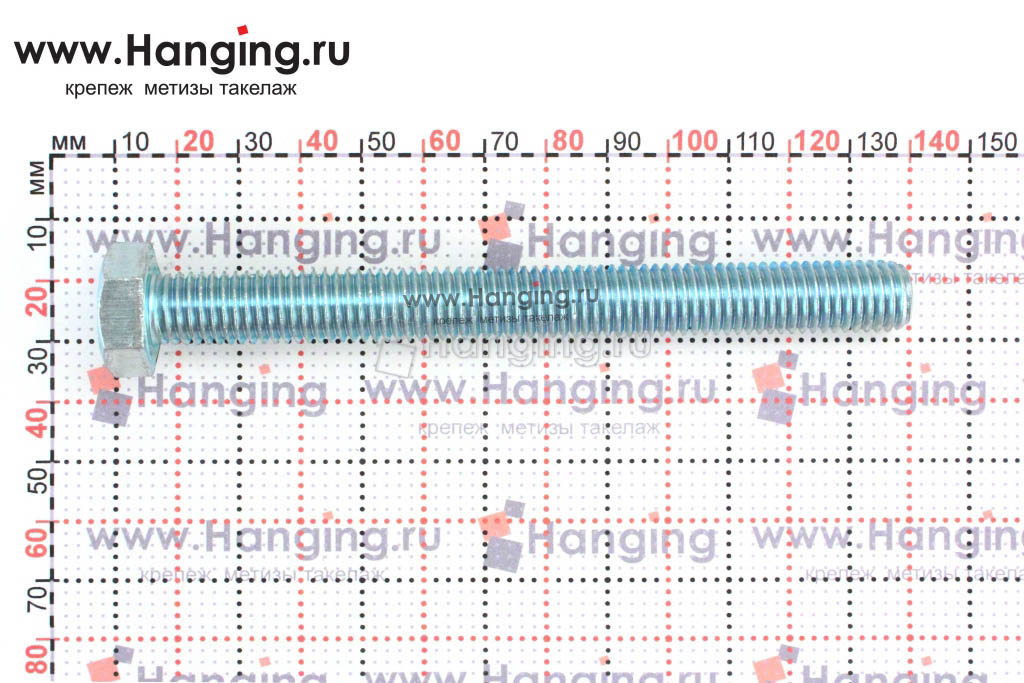

Метрическая — основной тип крепежной резьбы, отличающийся номинальным диаметром и шагом.

Название “метрическая” указывает на то, что она измеряется в миллиметрах. Обозначается буквой “М” рядом с диаметром.

     Преимущества:

     Шаг резьбы — это расстояние между двух её выступов (витков профиля), один из важнейших параметров резьбового крепежа.

Согласно ГОСТ 8724-81 предприятиям рекомендуется производить изделия с двумя видами резьбы:

     Стоит учесть, что крупный шаг всегда имеет одно значение, тогда как мелкий может различаться даже при одинаковом диаметре стержня.

     Крупношаговый вид — рекомендуемый к применению на территории РФ.

Применяется он повсеместно и продаётся в любом строительном магазине. Мелкий же идет в ход в условиях вибрационных и динамических нагрузок — в авиа- и машиностроении, для скрепления высокоточных механизмов.

     Обозначение крупного шага в маркировке опускается согласно ГОСТ 8724-2002. Вне зависимости от того, внутренняя или наружная резьба используется в производстве метиза, обозначение её едино у гаек, болтов, винтов и штанг.

      Если у вас возникнут вопросы — специалисты ЦКИ с радостью помогут вам!

Понравился материал?

comments powered by HyperComments

Получайте свежие статьи на почту:

Метчик M или метчик для метрической резьбы основного шага M

Метрический  метчик – это устройство для нарезания внутренней метрической резьбы основного шаг в сквозных и глухих отверстиях. В спецификациях такие метчики фигурируют с буквенным обозначением «M» и числом после него.

Метчики M измеряются в миллиметрах (в отличие от дюймовых, размер которых записывается в дюймах). Соответственно маркировка «Метчик M8» говорит о том, что размер резьбы, то есть ее диаметр, будет составлять 8 мм.

Метрические метчики имеют размер угла резьбы в профиль, равный 60°.

Тип резьбы

1

1.2

1.4

1.6

1.7

1.8

2

2.2

2.3

2.5

2.6

3

3.5

4

4.5

5

6

7

8

9

10

11

12

14

16

18

20

22

24

27

30

33

36

39

42

45

48

52

56

60

64

68

Класс точности

iso1/4h

iso2/6h

iso3/6g

4hx

6hx

7G (6H+0,05)

6H+0,1

Глубина резьбы

1,5xD

2xD

2,5xD

3xD

3,5xD

2,5-3xD

Тип отверстия

Глухое

Комбинированное

Сквозное

Основное применение

Универсальное применение

Универсальное применение с удлиненным хвостовиком

Универсальное применение с пределом прочности <= 1000 Н/мм2, с пределом прочности <= 1200 Н/мм2

Для нержавеющих сталей

Для мягких материалов Al-Cu-Fe с пределом прочности <= 700 Н/мм2

Для никелевых сплавов

Для титановых сплавов

Для чугунов

Для закаленных материалов

Артикул

Метчики для метрической резьбы основного шага M

Заголовок Тип резьбы, d1 Диаметр хвостовика, d2 h9 (мм) Длина режущей части, L2 (мм) Шаг резьбы, P (мм) Глубина резьбы Диаметр отверстия (мм) Класс точности Тип отверстия
ST171043 M 16 12. 00 28.00 2.00 3,5xD 14.00 6hx Глухое
ST171042 M 14 11.00 28.00 2.00 3,5xD 12.00 6hx Глухое
ST171041 M 12 9. 00 25.00 1.75 3,5xD 10.30 6hx Глухое
ST171040 M 16 12.00 28.00 2.00 3,5xD 14.00 6hx Глухое
ST171039 M 14 11. 00 28.00 2.00 3,5xD 12.00 6hx Глухое
ST171038 M 12 9.00 25.00 1.75 3,5xD 10.30 6hx Глухое
ST171037 M 10 10. 00 20.00 1.50 3,5xD 8.50 6hx Глухое
ST171036 M 8 8.00 18.00 1.25 3,5xD 6.80 6hx Глухое
ST171035 M 6 6. 00 16.00 1.00 3,5xD 5.00 6hx Глухое
ST171034 M 5 6.00 13.00 0.80 3,5xD 4.20 6hx Глухое
ST171033 M 4 4. 50 13.00 0.70 3,5xD 3.30 6hx Глухое
ST171032 M 3 3.50 10.00 0.50 3,5xD 2.50 6hx Глухое
ST171031 M 10 10. 00 20.00 1.50 3,5xD 8.50 6hx Глухое
ST171030 M 8 8.00 18.00 1.25 3,5xD 6.80 6hx Глухое
ST171029 M 6 6. 00 16.00 1.00 3,5xD 5.00 6hx Глухое
ST171028 M 5 6.00 13.00 0.80 3,5xD 4.20 6hx Глухое
ST171027 M 4 4. 50 13.00 0.70 3,5xD 3.30 6hx Глухое
ST171026 M 3 3.50 10.00 0.50 3,5xD 2.50 6hx Глухое
ST171025 M 24 18. 00 30.00 3.00 3,5xD 21.00 6hx Глухое
ST171024 M 22 18.00 25.00 2.50 3,5xD 19.50 6hx Глухое
ST171023 M 20 16. 00 25.00 2.50 3,5xD 17.50 6hx Глухое
ST171022 M 18 14.00 25.00 2.50 3,5xD 15.50 6hx Глухое
ST171021 M 16 12. 00 20.00 2.00 3,5xD 14.00 6hx Глухое
ST171020 M 14 11.00 20.00 2.00 3,5xD 12.00 6hx Глухое
ST171019 M 12 9. 00 18.00 1.75 3,5xD 10.30 6hx Глухое
ST171018 M 24 18.00 30.00 3.00 3,5xD 21.00 6hx Глухое
ST171017 M 22 18. 00 25.00 2.50 3,5xD 19.50 6hx Глухое
ST171016 M 20 16.00 25.00 2.50 3,5xD 17.50 6hx Глухое
ST171015 M 18 14. 00 25.00 2.50 3,5xD 15.50 6hx Глухое
ST171014 M 16 12.00 20.00 2.00 3,5xD 14.00 6hx Глухое
ST171013 M 14 11. 00 20.00 2.00 3,5xD 12.00 6hx Глухое
ST171012 M 12 9.00 18.00 1.75 3,5xD 10.30 6hx Глухое
ST171011 M 10 10. 00 15.00 1.50 3,5xD 8.50 6hx Глухое
ST171010 M 8 8.00 13.00 1.25 3,5xD 6.80 6hx Глухое
ST171009 M 6 6. 00 10.00 1.00 3,5xD 5.00 6hx Глухое
ST171008 M 5 6.00 8.00 0.80 3,5xD 4.20 6hx Глухое
ST171007 M 4 4. 50 7.00 0.70 3,5xD 3.30 6hx Глухое
ST171006 M 3 3.50 5.00 0.50 3,5xD 2.50 6hx Глухое
ST171005 M 10 10. 00 15.00 1.50 3,5xD 8.50 6hx Глухое
ST171004 M 8 8.00 13.00 1.25 3,5xD 6.80 6hx Глухое
ST171003 M 6 6. 00 10.00 1.00 3,5xD 5.00 6hx Глухое
ST171002 M 5 6.00 8.00 0.80 3,5xD 4.20 6hx Глухое
ST171001 M 4 4. 50 7.00 0.70 3,5xD 3.30 6hx Глухое
ST171000 M 3 3.50 5.00 0.50 3,5xD 2.50 6hx Глухое
ST115023 M 16 12. 00 28.00 2.00 2,5xD 14.00 6hx Комбинированное
ST115022 M 14 11.00 28.00 2.00 2,5xD 12.00 6hx Комбинированное
ST115021 M 12 9. 00 25.00 1.75 2,5xD 10.30 6hx Комбинированное
ST115020 M 16 12.00 28.00 2.00 2,5xD 14.00 6hx Комбинированное
ST115019 M 14 11. 00 28.00 2.00 2,5xD 12.00 6hx Комбинированное
ST115018 M 12 9.00 25.00 1.75 2,5xD 10.30 6hx Комбинированное
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • следующая ›
  • последняя »

Шаг резьбы

Шаг резьбы метчиков M – это расстояние между двумя соседними вершинами углов резьбы в профиль. Шаг резьбы может быть мелким или крупным, но каждому размеру метчика соответствует только один основной шаг. Чем больше диаметр резьбы, тем больше ее шаг.

Помимо основного шага, метчики M имеют и дополнительные шаги, которые всегда меньше основного. То есть метчик M10 с основным шагом резьбы 1,5 возможен в вариациях с шагом 1 и даже 0,75.



Метрические метчики от НПО СТАМО

Стандартные размеры резьб начинаются с двух миллиметров, однако СТАМО выпускает метчики под заказ с диаметром резьбы от 1,2 до 160 мм. Накопленный производственный опыт позволяет выполнять заказы по техническому заданию или чертежам заказчика  с нестандартными параметрами. Также возможно нанесение особого покрытия на изделия, представленные в каталоге, и на метчики M, созданные под заказ. Таблица соответствия диаметра и шага резьбы метчиков M:

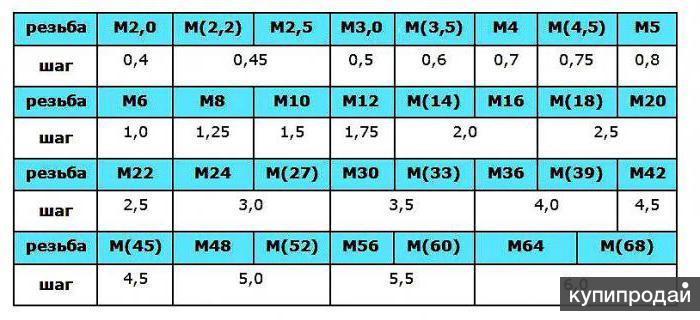

Диаметр резьбы

Шаг резьбы

M2

0. 45

M3

0.5

M4

0.7

M5

0.8

M6

1

M7

1

M8

1.25

M9

1.25

M10

1.5

M11

1.5

M12

1.75

M14

2

M16

2

M18

2. 5

M20

2.5

M22

2.5

M24

3

M27

3

M30

3.5

M33

3.5

M36

4





Стандарты резьб и виды. Дюймовая и метрическая резьба

Используются 2 системы — метрическая и дюймовая. Следовательно, имеются и 2 группы стандартов: метрический и дюймовый. Но, в отличие от многих других стандартов, можно увидеть применение дюймовой резьбы в государствах с метрической системой, и наоборот. Например, для трубной резьбы в России используются британские дюймовые стандарты. Если вернуться к кольцевым пилам, то там можно найти пример использования дюймовой резьбы стандарта UNF в системе крепления кольцевых пил, выпускаемых европейскими фирмами. В отечественной автомобильной промышленности до самого последнего времени кое-где применялась дюймовая резьба по той причине, что работа того или иного завода начиналась с выпуска конструкций, изобретенных в государствах с дюймовой системой измерений, и т.п. По этой причине и европейские, и американские бренды предлагают резьбонарезной инструмент как метрической, так и дюймовой резьбы.


Стандарты определяют несколько значений шага резьбы при одинаковом значении его диаметра. Различают крупный и мелкий шаг. С крупным шагом необходимо применять тогда, когда внутренняя резьба нарезается в материале с невысокой прочностью (например, в легком сплаве). Резьба с мелким, шагом позволяет применять высокие нагрузки, но и предъявляет большие требования к прочности материала резьбовых деталей. В метрическом стандарте ISO крупный шаг определен в качестве «нормального». Мелкий шаг в странах с метрической системой измерений, хоть и задан во многих стандартах, применяется исключительно редко. В государствах с дюймовой системой обширно используется как резьба, как с мелким, так и с крупным шагом.

Ниже приведены наиболее используемые стандарты. Для них будут указаны размерные ряды для внешних диаметров до 25 мм.

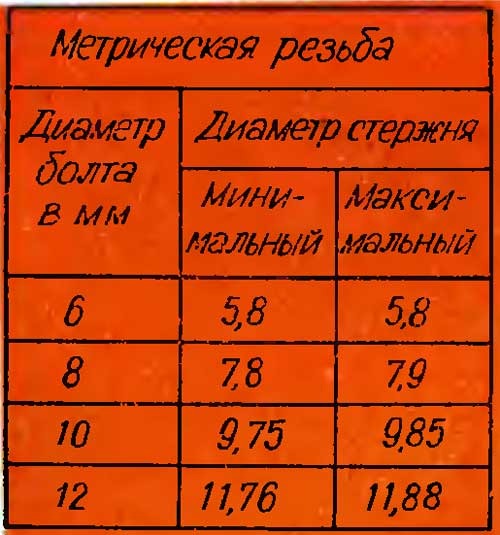

Метрическая резьба

Метрическая резьба имеет треугольный профиль с углом 60° и плоско срезанными вершинами. Диаметр и шаг резьбы выражены в милиметрах. Существует несколько стандартов на метрическую резьбу. Все-таки и в Европе, и в США чаще применяется метрическая резьба стандарта ISO. Метрическая обозначается буквой «М», за которой следует значение наружного диаметра резьбы и, после символа «х», обозначение шага резьбы (например, М12 х 1,25).

Метрическая резьба с нормальным шагом обычно помечается буквой «М», за которой следует значение наружного диаметра резьбы, но шаг при этом не указывается (например М4, М6, М12). Как правило под резьбой ISO подразумевается именно резьба с нормальным (крупным) шагом.

Размерный ряд метрической резьбы с нормальным шагом:

1 х 0,25; 1,2 х 0,25; 1,4 х 0,3; 1,7 х 0,35; 2 х 0,4; 2,3 х 04; 2,6 х 0,45; 3 х 0,5; 3,5 х 0,6; 4 х 0,7; 4,5 х 0,75; 5 х 0,8; 5,5 х 0,9; 6 х 1; 7 х 1; 8 х 1,25; 9 х 1,25; 10 х 1,5; 11 х 1,5; 12 х 1,75; 14 х 2; 16 х 2; 18 х 2,5; 20 х 2,5; 22 х 2,5; 24 х 3.

Метрическая резьба с мелким шагом помечается той же буквой «М», но в обозначение номинала резьбы всегда включается размер шага в мм (например, М12 х 1,25). За рубежом она иногда (например, в заголовках таблиц) может обозначаться буквами «MF» (от «Fine» — «Мелкий»). Метрическая резьба с мелким шагом применяется только в специальных случаях, когда нормальная резьба по стандарту ISO по каким-либо причинам не устраивает разработчиков того или иного узла или агрегата. Приведенный ниже размерный ряд взят из нескольких стандартов и отражает номенклатуру резьбонарезного инструмента для нестандартной резьбы, предлагаемого на европейском рынке.

Размерный ряд метрической резьбы с мелким шагом:

3 х 0,35; 4 х 0,35; 4 х 0,5, 5 х 0,5; 6; 7 х 0,75; 8 х 0,5; 8 х 0,75; 8 х 1; 9х 1; 10 х 0 5; 10 х 0,75; 10 х 1; 10 х 1,25; 11 х 1; 12 х 0,75; 12 х 1; 12 х 1,25; 12 х 1,5; 13 х 1; 13 х 1,5; 14 х 0,75; 14 х 1; 14 х 1,25; 14 х 1,5; 15 х 1; 15 х 1,5; 16 х 1; 16 х 1,5; 18 х 1; 18 х 1,5; 18 х 2; 20 х 1; 20 х 1,5; 20 х 2; 22 х 1; 22 х 1,5; 22 х 2; 24 х 1; 24 х 1,5; 24 х 2; 25 х 1,5.

Инструмент для нарезания резьбы с мелким шагом предлагается только немногими фирмами, специализирующимися на производстве резьбонарезного инструмента. В нашем магазине вы найдете набор для нарезания резьбы для метрической системы и дюймовой резьбы стандарта NPT.

Дюймовая резьба

Ее параметры и требования к ней определены стандартами» UNF (Unified Fine — резьба с мелким шагом) и UNC (Unified Coarse — резьба с крупным шагом), совместно принятыми США, Великобританией и Канадой в 1948 году. Соответствующая этим стандартам резьба, как и метрическая, имеет треугольный плоско срезанный профиль с углом 60. Обозначение резьбы начинается с диаметра резьбы в дробных долях дюйма (1 дюйм («) = 25,4 мм), затем через тире указывается шаг резьбы в числе витков на один дюйм и после него через пробел наименование стандарта. Пример обозначения дюймовой резьбы: 5/8″-18 UNF (внешний диаметр 5/8» = 15,875 мм, 18 витков на дюйм = шаг 1,41 мм, стандарт UNF).

Также применяются несколько разновидностей дюймовой резьбы со скругленными углами профиля. Резьба Витворта (или Уитворта, вопрос транскрипции), сравнительно старый, но все равно применяемый стандарт британского происхождения (обозначается как «Ww» или «B.S.W.» для нормальной резьбы и B.S.F. для мелкой резьбы). Также имеются еще пара стандартов на резьбу со скругленными углами профиля для деталей, способные переносить высокие нагрузки (стандарт UNJ для авиации и общемашиностроительные UNRF и UNRC для мелкой и крупной резьбы, соответственно). Скругленный профиль не создает концентраторов напряжений и прочность крепежных деталей выше. Такие стандарты чаще используются в США.

Буква «U» в наименованиях стандартов на дюймовую резьбу очень часто опускается, и тогда международные стандарты обозначаются сочетаниями: NF, NC, NJ, NRC, NRF. Также можно встретить трубную резьбу по стандарту NPT.

Если не брать в расчет шаг резьбы, то размерные ряды дюймовой резьбы более компактны, в диапазоне 1/4″ — 1″ (6 — 25 мм) 10 размеров резьб против 12 размеров в этом же диапазоне метрических резьб. Нo поскольку в странах с дюймовой системой измерений достаточно часто используются обе разновидности резьб, мелкая и крупная, номенклатура реально применяемой дюймовой резьбы шире, чем метрической.

Размерный ряд стандартов Ww (B.S.W) и UNC: 1/8″-40, 5/32″-32, 3/16″-24, 7/32″-24, 1/4″-20, 5/1б»-18, 3/8″-16, 7/16″-14, 1/2″-13, 9/16″-12, 5/8″-11, 3/4″- 10, 7/8″-9, 1″-8.

Размерный ряд стандартов B. S.F и UNF: 1/4″-28, 5/1б»-24, 3/8″-24, 7/16″-20, 1/2″-20, 9/16″-18, 5/8″-18, 3/4″-16, 7/8″-14, 1″-12.

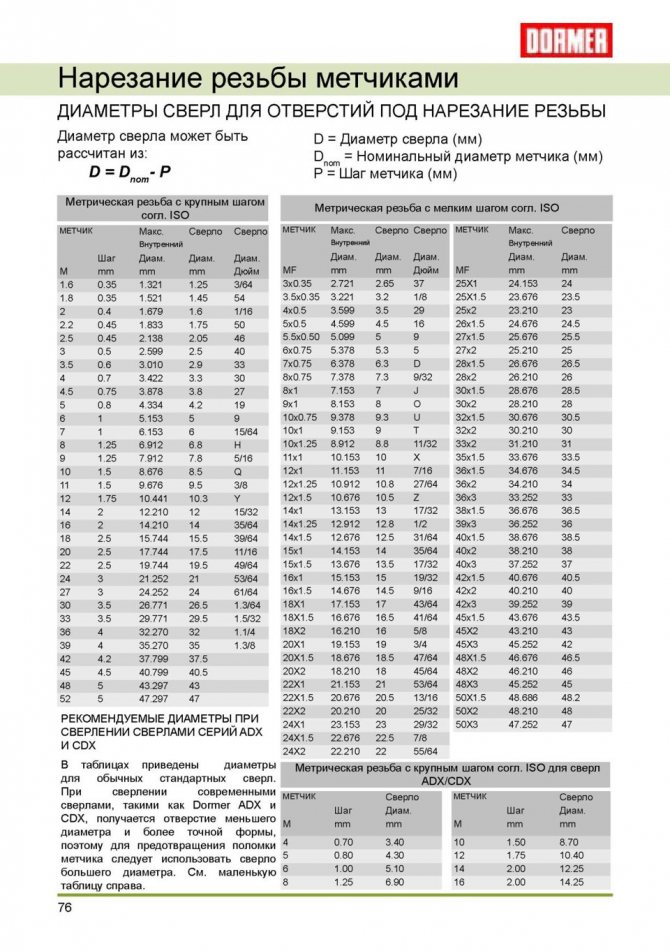

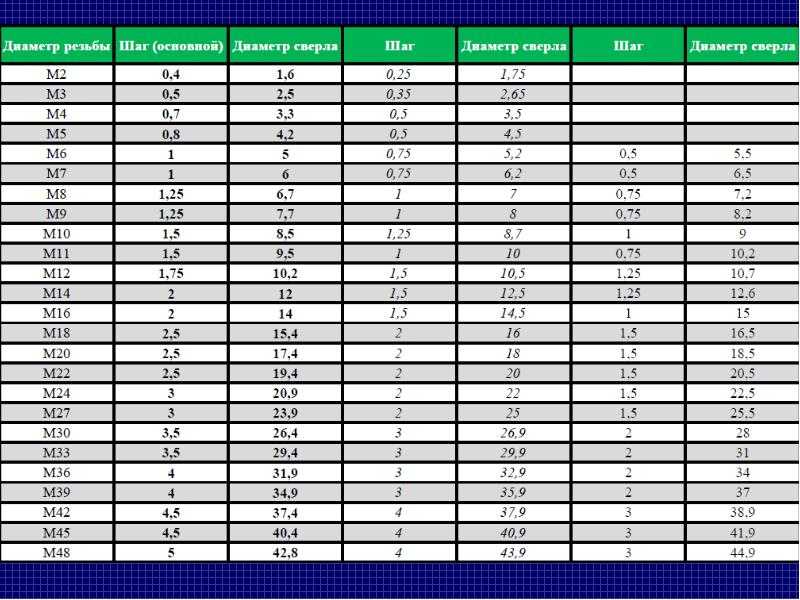

Диаметры отверстий под метрическую резьбу

Цена:
от: до:

Название:

Артикул:

Текст:

Выберите категорию:
Все Абразивный инструмент ANDRE Абразивный инструмент» Абразивный инструмент на керамической связке»» Шлифовальные круги тип 1( прямой профиль) 25А (белые)»» Шлифовальные круги тип 1( прямой профиль) 63С (зеленые)»» Шлифовальные круги тип 11( чашечные конические) 25А (белые)»» Шлифовальные круги тип 11( чашечные конические) 63С (зеленые)»» Шлифовальные круги тип 12( тарельчатые плоские) 25А (белые)»» Шлифовальные круги тип 12( тарельчатые плоские) 63С (зеленые)»» Шлифовальные круги тип 14( тарельчатые) 25А (белые)»» Шлифовальные круги тип 14( тарельчатые) 63С (зеленые)»» Шлифовальные круги тип 6»» Бруски» Инструмент на бакеллитовой связке»» Круги отрезные армированные по черным, цветным металлам и нержавеющим сталям тип 41»» Круги отрезные армированныепо бетону (камню, кирпичу) тип 41»» Круги зачистные армированные тип 1 (прямой профиль)»» Сегменты шлифовальные»» Круги отрезные не армированные»» Круги для заточки пил тип 3 (конический профиль) »» Круги зачистные не армированные тип 1 (прямой профиль)» Инструмент на гибкой основе»» Наждачная бумага»»» Наждачная бумага в рулонах»»» Наждачная бумага в листах»» Лепестковые круги КЛТ»» Лепестковые круги КЛ»» Лепестковые круги КЛО»» Фибровые диски»» Клетированные диски»» Ленты бесконечные»» Шлифблоки» Паста ГОИ» Вулканитовые круги» Тигли Алмазный инструмент и инструмент из СТМ» Карандаши алмазные правящие» Круги алмазные» Бруски алмазные правящие» Круги эльборовые» Надфили алмазные» Паста алмазная» Сверла алмазные» Сверла алмазные трубчатые» Стеклорезы алмазные Измерительный инструмент» Штангенциркули» Измерительные приборы» Калибры»» Гладкие калибры-пробки»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr» Концевые меры длины» Линейки металлические» Рулетки» Угольники слесарные КЛЕЙМА HEIDENPETER» КЛЕЙМА БУКВЕННЫЕ» КЛЕЙМА ЦИФРОВЫЕ» НАБОРЫ ПУАНСОНОВ С ДЕРЖАТЕЛЯМИ» ГОЛОВКИ НУМЕРАЦИОННЫЕ серии &quot;Compact Marker&quot;» ДЕРЖАТЕЛИ ДЛЯ КЛЕЙМ Металлорежущий инструмент» Сверла»» Сверла с коническим хвостовиком ГОСТ 10903-77»» Сверла с коническим хвостовиком длинные, ГОСТ 12121-77»» Сверла с цилиндрическим хвостовиком средней серии, ГОСТ 10902-77»» Сверла с цилиндрическим хвостовиком длинной и удлиненной серий, ГОСТ 886-77 »» Центровочные сверла ГОСТ 14952-75, ТУ 2-3912-001, DIN 333»» Сверла монолитные твердосплавные с цилиндрическим хвостовиком ГОСТ 17274-71»» Наборы сверл»» Сверла для печатных плат»» Ступенчатые сверла для листовых материалов»» Сверла с центральной вставкой по DIN-1897 »» Сверла двухсторонние» Метчики»» Метчики с метрической (М) резьбой»»» Метчики гаечные прямые и изогнутые»»» Метчики машинно-ручные ГОСТ 3266-81»»» Метчики ручные»» Метчики с трубной цилиндрической (G) резьбой»» Метчики с трубной конической (Rc) резьбой ГОСТ 6227-80»» Метчики с дюймовой резьбой»» Метчики с дюймовой конической (К) резьбой ГОСТ 6227-80» Развертки»» Развертки ручные»» Развертки машинные» Фрезы»» Борфрезы»» Фрезы дисковые отрезные ГОСТ 2679-93»» Фрезы для пазов шпонок сегментных ГОСТ 6648-79»» Фрезы концевые с коническим хвостовиком ГОСТ 170»» Фрезы концевые с цилиндрическим хвостовиком ГОСТ 1702»» Фрезы модульные»» Фрезы монолитные (концевые и шпоночные)»» Фрезы торцевые»» Фрезы трехсторонние»» Фрезы цилиндрические»» Фрезы шпоночные»» Фрезы червячные»» Фрезы радиусные выпуклые и вогнутые» Круглые плашки»» Плашки круглые коническая трубная (Rc) резьба ГОСТ 6228-80»» Плашки круглые коническая дюймовая (К) резьба ГОСТ 6228-80»» Плашки круглые трубная цилиндрическая (G) резьба ГОСТ 6357-81»» Плашки круглые метрическая (М) резьба ГОСТ 9740-73» Пластины твердосплавные»» Напайные пластины»» Сменные пластины» Ножевочные полотна» Токарные резцы»» Резцы отрезные ГОСТ 18884-73»» Резцы подрезные отогнутые ГОСТ 18880-82»» Резцы проходные отогнутые ГОСТ 18877-82»» Резцы проходные прямые ГОСТ 18878-73»» Резцы проходные упорные отогнутые ГОСТ 18879-73»» Резцы проходные упорные прямые ГОСТ 18879-73»» Резцы расточные ГОСТ 18882-73, ГОСТ 18883-73»» Резцы резьбовые ГОСТ 18876-73»» Канавочные резцы»» Резцы левые» Сегментные пилы и сегменты к ним» Гребенки плоские к резьбонарезным головкам Металлорежущий инструмент FANAR» Метчики»» М, Mf- метрическая основная и метрическая мелкая резьба»»» Машинные метчики»»»» Серия MasterTAP»»»» Серия 800»»»» Серия 800X»»»» Серия INOX (для обработки нержавеющих сталей)»»»» Метчики для левой резьбы LH»»»» Серия 1400»»»» S-NC серия (для использования в станках с ЧПУ и ОЦ)»»»» Серия FAN (для обработки сталей, нержавейки, чугуна)»»»» Серия WGN ( метчики-раскатники)»»»» Серия AL (для обработки алюминия)»»»» Серия GAL (для обработки алюминиевых сплавов)»»»» Серия Az (с шахматным расположением зубов)»»»» Серия EL (сверхдлинные метчики для глубоких отверстий)»»»» Серия FAN-Ni (для обработки никеля и жаропрочных сплавов на его основе)»»»» Серия GG (для обработки чугуна)»»»» Серия Ti (для обработки титана, никеля, бронзы, легированных и нержавеющих сталей)»»»» Серия Ms (для обработки меди, бронзы, латуни)»»»» Серия HRC 50 (для обработки материалов с твердостью до 50HRC)»»» Машинно-ручные (машинные) однопроходные метчики»»» Машинно-ручные ( ручные) комплектные метчики»»»» HSS машинно-ручные ( ручные) комплектные метчики »»»» INOX машинно-ручные ( ручные) комплектные метчики»»»» HSS левые машинно-ручные ( ручные) комплектные метчики»»»» HRC40 машинно-ручные ( ручные) комплектные метчики»»» Гаечные метчики»»» Комбинированные метчики-сверла»»» Метчики-биты»» G- трубная цилиндрическая резьба»» UNC- унифицированная американская дюймовая резьба с крупным шагом»» UNF- унифицированная американская дюймовая резьба с мелким шагом»» BSW- дюймовая резьба Витуорта с крупным шагом»» BSF- дюймовая резьба Уитворта с мелким шагом»» NPT- дюймовая коническая резьба»» Pg — трубопроводная резьба»» Rc — трубная коническая резьба»» Vg- вентильная резьба» Сверла спиральные ц/х по нержавеющим сталям DIN-338 серия INOX» Плашки круглые»» М- метрическая основная и Mf- метрическая мелкая резьба»»» Плашки круглые серия 800 правая метрическая резьба»»» Плашки круглые серия 800 левая метрическая резьба»»» Плашки круглые серии INOX (для обработки нержавеющих сталей) метрическая резьба»» G- трубная цилиндрическая резьба »»» Плашки круглые для трубной цилиндрической резьбы G cерия 800»»» Плашки круглые для трубной цилиндрической резьбы G серия INOX (для обработки нержавеющих сталей)»» Плашки круглые для американской унифицированной дюймовой резьбы UNC с крупным шагом»» Плашки круглые для американской унифицированной дюймовой резьбы UNF с мелким шагом»» Плашки круглые для дюймовой резьбы BSW ( дюймовая резьба Уитворта с крупным шагом)»» Плашки круглые для дюймовой резьбы BSF ( дюймовая резьба Уитворта с мелким шагом)»» NPT- американская коническая трубная резьба»» Pg — трубопроводная резьба»» R — трубная коническая резьба»» Vg — вентильная резьба» Воротки для метчиков и плашек» Калибры»» Гладкие калибры-пробки»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr» Наборы резьбонарезного инструмента» Станочная оснастка» Твердосплавные фрезы» Фрезы из быстрорежущей стали» Зенковки с направляющей» Зенковки» Конические развертки 1:16 Сверхдлинные сверла для металла и нержавеющей стали Сверла производства WIERTLA BAILDON» Сверла с к/х шлифованные HSS, NWKc, DIN 345» Сверла с к/х по нержавеющей стали серии INOX » Сверла с ц/х вальцованные HSS, светлые NWKa, DIN 338» Сверла с ц/х шлифованные HSS, длинные , DIN 340» Сверла с ц/х шлифованные HSSCo5, длинные , DIN 340, для нержавеющей стали» Сверла с проточенным хвостовиком» Сверла для высверливания точечной сварки Оснастка для электро-бензо-пневмоинструмента» Оснастка для перфораторов»» Буры для перфораторов SDS+»» Буры для перфораторов SDSmax»» Пики, долота, зубила, переходники для перфораторов » Биты для шуруповертов»» Биты, насадки, головки, держатели USH»» Биты, насадки, головки, держатели ПРАКТИКА» Коронки биметаллические» Коронки твердосплавные» Сверла по кирпичу и бетону твердосплавные» Сверла по стеклу и кафелю» Сверла по дереву»» Перовые сверла по дереву»» Сверла для мебельных стяжек»» Сверло по дереву 3-х заходное»» Сверло по дереву спиральное»» Винтовое сверло по дереву»» Сверла ФОРСТНЕРА»» Сверла фрезерные» Диски пильные с твердосплавными пластинками» Диски алмазные» Коронки алмазные» Корщетки для дрелей и шлифмашинок» Патроны и переходники для дрелей» Пилки для электролобзиков»» Пилки REBIR для электролобзиков »» Пилки BOSCH для электролобзиков»» Пилки ПРАКТИКА для электролобзиков» Полировальные приспособления» Аккумуляторы для электроинструмента» Ножи для электрорубанков» Наборы инструментов и приспособлений GRATTEC — инструменты для снятия заусенцев, фасок и шабрения поверхностей. Металлорежущий инструмент TIVOLY» Сверла по металлу средней серии»» Универсальные сверла для малых диаметров ( &lt; 2.5 мм)»» Сверла c ц/х по металлу серия &quot;FURIUS&quot;»» Сверла c ц/х по металлу серия &quot;T&quot;»» Сверла с ц/х проточенным хвостовиком» Метчики машинные HSS» Метчики сверхдлинной серии» Сверла по металлу экстрадлинной серии» Зенковки с цилиндрическим хвостовиком» Воротки для плашек Станочная оснастка и приспособления» Воротки для метчиков и плашек» Станочные оправки тип 7711, тип 7616, тип 7626» Втулки переходные тип 1751, тип 1761, тип 5361, тип 1655, тип 1676» Цанги ER тип 7618» Патроны для сверлильных станков» Патроны токарные» Резьбонарезные патроны и головки» Тиски » Центры вращения и упорные Сварка и пайка» Все для сварки» Сварочные электроды» Сварочная проволока» Все для пайки Слесарно-монтажный инструмент» Головки сменные и приспособления к ним» Зубила слесарные» Кельмы» Стамески, долота» Клещи» Ключи»» Ключи динамометрические»» Ключи комбинированные»» Ключи накидные»» Ключи разводные»» Ключи рожковые»» Ключи свечные»» Ключи торцевые»» Ключи трубные (КТРы)»» Ключи шестигранные Г-образные» Молотки и кувалды» Наборы инструментов» Топоры » Надфили» Напильники»» Напильники квадратные»» Напильники круглые»» Напильники плоские»» Напильники полукруглые»» Напильники ромбические»» Напильники трехгранные»» Напильники для заточки цепей бензопил» Ножевки по металлу» Ножницы по металлу» Отвертки» Плоскогубцы, кусачки, и т. д.» Струбцины» Степлеры ручные и скобы к ним» Пинцеты Средства индивидуальной защиты Электро- и бензоинструмент Ручной инструмент» Степлеры ручные механические и скобы» Различный ручной инструмент Смазочные материалы

Производитель:
ВсеABRABOROANDRE abrasive articlesAPX TechnologieASKAYNAK, ТурцияBISON-BIALBOSCHESABFANARFELO, ГерманияGLOBUS, ПольшаGRATTECHavera, ГерманияHeidenpeterHeller, ГерманияIZAR, ИспанияKARNASCHKEMMLERKULLENMP-SNOOK, ЛатвияOregonParitet, ЛатвияPFERDREBIR, ЛатвияSAIT, ИталияTaerosol OYTITEX+, ГерманияTIVOLYUSHWiertla BaildonWILPU, ГерманияYG-1ZM-KOLNOZPS-FNБАЗ (Белгород)БелоруссияБуревестник (Гатчина)ВМПАВТОГерманияЕСАБ-СВЭЛ (СПб)Каменец-ПодольскийКитайКМЗ (Копейск)КОМЗ (Каменск)КРИН (Киров)ЛАЗ (Луга)Межгосметиз (Мценск)МЕТАЛЛИСТ (Глазов)НИЗ (Новосибирск)ПМ (Рязань)ПРАКТИКАРоссияСеверсталь(Череповец)Северсталь-метиз(Орел)СМИ (Арефино)СПРИНТ (Москва)СтИЗСЭЗ (Сычевка)тестТруд (Вача)ЧИЗ (Челябинск)

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Метрическая резьба и дюймовая — основные отличия

Коническая и цилиндрическая резьба

Сам стержень с нанесенной на него конической резьбой представляет собой конус. Причем, согласно международным правилам, конусность должна составлять 1 к 16, то есть для каждых 16 единиц измерения (миллиметров или дюймов) с увеличением расстояния от начальной точки, диаметр увеличивается на 1 соответствующую единицу измерения. Получается, что ось, вокруг которой нанесена резьба и условная прямая, проведенная от начала резьбы до ее окончания по кратчайшему пути — не параллельны, а находятся друг ко другу под определенным углом. Если объяснять еще проще, то если бы у нас длина резьбового соединения составляла 16 сантиметров, а диаметр стержня в его начальной точке составлял бы 4 сантиметра, то в точке, где резьба заканчивается, диаметр ее составил бы уже 5 сантиметров.

Стержень с цилиндрической резьбой представляет из себя цилиндр, соответственно, конусность отсутствует.

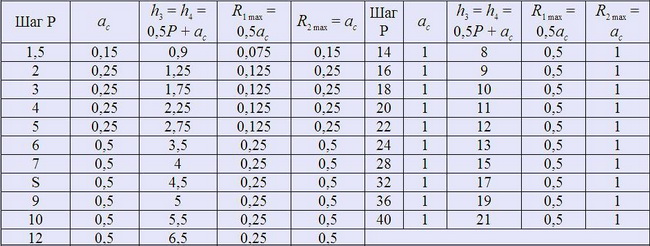

Шаг резьбы (метрическая и дюймовая)

Шаг резьбы может быть крупным (или основным) и мелким. Под шагом резьбы понимается расстояние между витками резьбы от вершины витка до вершины следующего витка. Измерить его можно даже с помощью штангенциркуля (хотя есть и специальные измерители). Делается это следующим образом – измеряется расстояние между несколькими вершинами витков, а затем полученное число делится на их количество. Проверить точность измерения можно по таблице для соответствующего шага.

Шаг для метрической резьбы, мм
ОбозначениеШаг резьбы
М50,8 мм
М61,0 мм


Резьба трубная цилиндрическая по ГОСТУ 6357-52
ОбозначениеЧисло ниток N
на 1″
Шаг резьбы
S, мм
Наружный диаметр
резьбы, мм
Средний диаметр
резьбы, мм
Внутренний диаметр
резьбы, мм
G1/8″280,9079,7299,1488,567
G1/4″191,33713,15812,30211,446
G3/8″191,33716,66315,80714,951
G1/2″141,81420,95619,75418,632
G3/4″141,81426,44225,28124,119
G7/8″141,81430,20229,04027,878
G1″112,30933,25031,77130,292

Номинальный диаметр резьбы

В маркировке обычно присутствует номинальный диаметр, за который в большинстве случаев принимается наружный диаметр резьбы. Если резьба метрическая, то для измерения можно использовать обычный штангенциркуль со шкалами в миллиметрах. Также диаметр, как и шаг резьбы, можно посмотреть по специальным таблицам.

Метрическая и дюймовая резьба на примерах

Метрическая резьба – имеет обозначение основных параметров в миллиметрах. Для примера рассмотрим угловой фитинг с внешней цилиндрической резьбой EPL 6-GМ5. В данном случае EPL говорит о том, что фитинг угловой, 6-ка это 6 мм — внешний диаметр подключаемой к фитингу трубки. Литер “G” в его маркировке сообщает о том, что резьба цилиндрическая. «М» указывает на то, что резьба метрическая, а цифра «5» указывает на номинальный диаметр резьбы, равный 5-ти миллиметрам. Фитинги (из тех, что имеются у нас в продаже) с литерой “G” также снабжены резиновым уплотнительным кольцом, а потому не требуют фум-ленты. Шаг резьбы в данном случае равен – 0,8 миллиметров.

Основные параметры дюймовой резьбы, соответственно названию – указываются в дюймах. Это может быть резьба на 1/8, 1/4, 3/8 и 1/2 дюйма и т.д. Для примера возьмем фитинг EPKB 8-02. EPKB – это разновидность фитинга (в данном случае разветвитель). Резьба коническая, хотя к этому и нет отсылки с помощью литеры “R”, что было бы грамотнее. 8-ка – говорит о том, что внешний диаметр подключаемой трубки – 8 миллиметров. А 02 — о том, что присоединительная резьба на фитинге 1/4 дюйма. Согласно таблице, шаг резьбы составляет 1,337 мм. Номинальный диаметр резьбы составляет 13,157 мм.



Таблица перевода маркировки резьбы фитинга в дюймы
Маркировка резьбы фитингаРезьба в дюймах
011/8″
021/4″
033/8″
041/2″

Профили конической и цилиндрической резьб совпадают, что позволяет свинчивать между собой фитинги с конические резьбой и цилиндрической.

Полное пошаговое руководство по выбору объектива M12 для встроенной камеры — e-con Systems

Полное пошаговое руководство по выбору объектива M12 для встроенной камеры

В наши дни, как Модули камер играют решающую роль в удовлетворении потребностей встроенных камер. Создание встроенной системы с камерой включает в себя выбор правильного датчика, интерфейса, объектива, процессора и т. д. В частности, выбор правильного объектива камеры для удовлетворения уникальных требований конечного приложения является абсолютно важным.

В этой статье мы узнаем, что такое линзы M12, факторы, которые следует учитывать при их выборе, и типы встроенных систем машинного зрения, которые могут значительно выиграть от их использования.

Объектив M12 — стандартный и компактный объектив с резьбой диаметром 12 мм. Известный как объектив с байонетом S, он обычно крепится к бортовой камере с помощью основания объектива с креплением, такого как крепление M12, CS-Mount или C-Mount. Объективы M12 можно отрегулировать для фокусировки, затянув их на креплении, поскольку между объективом и датчиком нет фиксированного расстояния. На рынке доступен объектив M12 с различным набором фокусных расстояний.

Две камеры e-con Systems со встроенным объективом M12: NileCAM81_CUOAGX — камера 4K HDR GMSL2 AR0821 для NVIDIA Jetson AGX Orin и See3CAM_CU55M — монохромная USB-камера NIR 5 МП, обе из которых показаны ниже:

Рис. 1.1: NileCAM81_CUOAGX — камера AR0821 4K HDR GMSL2 для NVIDIA Jetson AGX Orin

0021

Теперь, когда вы понимаете, что такое объектив M12, давайте рассмотрим факторы, которые необходимо учитывать при выборе объектива M12 для вашего приложения. Это:

  • Поле зрения (FoV)
  • Разрешение
  • Чувствительность NIR
  • Диапазон рабочих температур
  • Стоимость

Рассмотрим каждый из них подробно.

Поле зрения (FoV)

Для камер обычно требуются крепления объектива, обеспечивающие широкое поле зрения (есть исключения). Поскольку камеры с байонетом C/CS стали менее предпочтительными, а объективы M12 по-прежнему широко распространены, поскольку они предлагают достаточно широкое поле зрения, разработчики продуктов в настоящее время предпочитают M12 другим типам объективов. Некоторые производители предлагают объективы M12 с фокусным расстоянием от 1 мм до 50 мм и полем зрения от 10° до 230°. Чем короче длина волны, тем шире поле зрения, что позволяет камере охватить большую площадь. Однако широкое поле зрения может привести к более высокому уровню искажений объектива. Это можно исправить на этапе постобработки.



Изображения, снятые с использованием узкоугольного и широкоугольного объективов M12, показаны ниже:

требует, чтобы камера покрывала большую площадь или сцену, вам нужен объектив M12, обеспечивающий широкое поле зрения.

Разрешение

Как правило, четкость изображения улучшается при использовании сенсора большего размера, даже с объективом более низкого качества. Но чтобы еще больше улучшить качество изображения, датчик высокого разрешения должен быть дополнен объективом, способным воспроизводить тот же уровень детализации, на который способен датчик. Это называется разрешающей способностью линзы. Во многих приложениях для встроенного машинного зрения объективы M12 с разрешением 4K (которое считается высоким разрешением) часто считаются более надежными для улучшения качества изображения.

Чтобы узнать больше о разрешающей способности объектива и о том, как ее рассчитать, посетите статью Как рассчитать разрешающую способность объектива.

Чувствительность NIR

NIR (ближний инфракрасный диапазон) относится к области (750–2500 нм), прилегающей к полосе видимого света электромагнитного спектра. Камеры с отличными характеристиками NIR идеально подходят для приложений ночного видения и слабого освещения, таких как системы распознавания номерных знаков, системы распознавания радужной оболочки глаза, медицинские микроскопы, системы наблюдения, устройства для создания трехмерных облаков точек и т. д. Например, See3CAM_CU27 — NIR на базе Sony STARVIS IMX462. Камера от e-con Systems — прекрасный пример камеры с высокой чувствительностью в ближнем ИК-диапазоне.

NIR-камеры с объективами M12 также подходят для приложений малого форм-фактора. Это связано с тем, что они доступны со многими фильтрами, такими как видимый блок и ИК-фильтр, ИК-полосовой фильтр, ИК-узкополосный фильтр и многое другое. Однако камеры с объективами с байонетом C/CS могут быть идеальным выбором для приложений большого форм-фактора.

Диапазон рабочих температур

Многие новейшие встраиваемые камеры используют линзы с жидкостной автофокусировкой, поскольку они рассеивают меньше тепла. Кроме того, они, как правило, надежно работают в широком диапазоне температур. Камеры, работающие в промышленных условиях, обычно требуют высокотемпературного диапазона. В этом случае жидкая линза предпочтительнее. И, как правило, разработчики продуктов предпочитают использовать линзы типа M12 при встраивании жидких линз во встроенные камеры. Этот узел объектива может обеспечить расширенные функции, такие как быстрая автофокусировка, работа в более широком диапазоне температур, низкое энергопотребление и увеличенный срок службы камеры.

Стоимость

Объективы M12 более популярны, поскольку они представляют собой недорогие компактные альтернативы объективам стандартного размера. Хотя объективы с байонетом C/CS обеспечивают лучшее качество изображения, объективы M12 обычно подходят для широкого круга задач.

Заключительные мысли

Объективы M12 — это баланс между размером и производительностью. Чем меньше размер байонета, тем сложнее будет конструкция объектива, а значит, хуже производительность. Но объектив M12 легче настроить по сравнению с другими благодаря его упрощенной конструкции.

Популярные встраиваемые системы машинного зрения, в которых используются линзы M12

Линзы M12 обычно используются в тех областях, где основным приоритетом является компактный размер. Первоначально они использовались в камерах видеонаблюдения для наблюдения, а затем стали популярными благодаря удовлетворению требований к миниатюрным конструкциям.

К объективам с байонетом M12/S относятся объективы типа «рыбий глаз», широкоугольные объективы, объективы с низким уровнем искажений, объективы, чувствительные к слабому освещению, точечные объективы и автомобильные объективы. Некоторые из наиболее популярных приложений, в которых используется объектив M12, включают:

  • Автономные мобильные роботы
  • Сельскохозяйственная автоматизация
  • Автономные торговые системы
  • Устройства для пунктов ухода
  • Медико-биологическое оборудование
  • Умные системы управления дорожным движением
  • Автоматизированные приложения для спортивных трансляций
  • где можно использовать объектив M12, посетите нашу страницу «Другие рынки».

    Очевидно, что линзы M12 — не единственный тип линз, используемых сегодня во встраиваемых системах машинного зрения. Мы уже обсуждали некоторые другие варианты ранее в этой статье. Ниже приведены альтернативы объективам M12:

    • M8 для меньшего форм-фактора.
    • Объектив с креплением C/CS – Объектив с резьбовым креплением часто используется для приложений с большим форм-фактором и может легко привинчиваться к камере с креплением C/CS.
    • Объектив с байонетом F — используется, когда размер сенсора слишком велик для круга изображения объектива с байонетом C/CS.

    Как системы e-con могут облегчить процесс интеграции объектива и камеры

    Системы e-con, основанные на почти двухдесятилетнем опыте работы со встраиваемыми системами машинного зрения, могут помочь вам выбрать правильный объектив, отвечающий вашим уникальным требованиям. . Мы также можем помочь разработчикам ваших продуктов настроить фиксацию и монтаж объектива, чтобы устранить такие проблемы, как виньетирование объектива и искажение цвета.

    Итак, если вам нужна помощь в выборе подходящего объектива или интеграции камер во встраиваемые продукты машинного зрения, напишите нам по адресу [email protected] Посетите наш раздел выбора камер , чтобы найти камеру, подходящую для вашего приложения.

    Прабу Кумар

    Прабу является техническим директором и руководителем отдела продуктов для камер в компании e-con Systems и имеет более чем 15-летний опыт работы в области встраиваемых систем машинного зрения. Он обладает глубокими знаниями в области USB-камер, встроенных камер технического зрения, алгоритмов машинного зрения и ПЛИС. Он создал более 50 решений для камер, охватывающих различные области, такие как медицина, промышленность, сельское хозяйство, розничная торговля, биометрия и многое другое. Он также имеет опыт разработки драйверов устройств и разработки BSP. В настоящее время внимание Prabu сосредоточено на создании решений для интеллектуальных камер, которые поддерживают приложения нового поколения на основе искусственного интеллекта.

    12 шагов Анонимных Наркоманов

    1. Домашний
    2. Каталожные номера
    3. Версии
    4. Анонимные Наркоманы

    Ниже приведены 12 шагов Анонимные Наркоманы, также известные как NA . Анонимные Наркоманы предлагают избавиться от последствий зависимости, работая над программа из двенадцати шагов, включая регулярное посещение групповых собраний. Группа атмосфера обеспечивает помощь от сверстников и предлагает постоянную сеть поддержки для наркоманы, которые хотят вести и поддерживать образ жизни без наркотиков. Название, Наркотики Анонимный, не означает сосредоточение внимания на каком-либо конкретном наркотике; Подход АН делает нет различия между наркотиками, включая алкоголь.

    Чтобы выполнить шаги, описанные ниже, вы можете нажать кнопку Больше о… кнопку, чтобы прочитать комментарии в книгах и на веб-сайтах об этом шаге, или нажмите кнопку Люди, работающие… кнопку, чтобы прочитать или услышать людей, работающих на данном этапе, или нажмите кнопку Видео о. .. кнопку для просмотра видеороликов о данном шаге.

    Вы также можете прочитать резюме программы АН в нашем каталоге сайта.


    Подробнее о шаге 1 Видео о шаге 1 Люди, работающие Шаг 1

    Шаг 1

    Мы признали, что бессильны перед нашей зависимостью, что наша жизнь стала неуправляемой.

    Подробнее о шаге 2 Видео о шаге 2 Люди, работающие Шаг 2

    Шаг 2

    Мы пришли к выводу, что Сила более могущественная, чем мы сами может вернуть нам здравомыслие.

    Подробнее о шаге 3 Видео о шаге 3 Люди, работающие Шаг 3

    Шаг 3

    Мы приняли решение перевернуть нашу волю и нашу жизнь на попечение Бога, как мы Его понимали.

    Подробнее о шаге 4 Видео о шаге 4 Люди, работающие Шаг 4

    Шаг 4

    Мы провели тщательную и бесстрашную моральную инвентаризацию себя.

    Подробнее о шаге 5 Видео о шаге 5 Люди, работающие Шаг 5

    Шаг 5

    Мы признались Богу, себе и другому человеку будучи точной природой наших ошибок.

    Подробнее о шаге 6 Видео о шаге 6 Люди, работающие Шаг 6

    Шаг 6

    Мы были полностью готовы к тому, чтобы Бог удалил все эти дефекты характера.

    Подробнее о шаге 7 Видео о шаге 7 Люди, работающие Шаг 7

    Шаг 7

    Мы смиренно просили Его устранить наши недостатки.

    Подробнее о шаге 8 Видео о шаге 8 Люди, работающие Шаг 8

    Шаг 8

    Мы составили список всех людей, которым мы причинили вред, и стал готов загладить их всех.

    Подробнее о шаге 9 Видео о шаге 9 Люди, работающие Шаг 9

    Шаг 9

    Мы прямо возмещали ущерб таким людям, где это было возможно, за исключением случаев, когда это может нанести вред им или другим.

    Подробнее о шаге 10 Видео о шаге 10 Люди, работающие Шаг 10

    Шаг 10

    Мы продолжали проводить личную инвентаризацию, и когда мы были неправы, сразу признали это.

    Подробнее о шаге 11 Видео о шаге 11 Люди, работающие Шаг 11

    Шаг 11

    Мы стремились через молитву и медитацию улучшить наше сознательный контакт с Богом, как мы Его понимали, молясь только о познании Его воли для нас и власть осуществить это.

    Подробнее о шаге 12 Видео о шаге 12 Люди, работающие Шаг 12

    Шаг 12

    Имея духовное пробуждение в результате этих шаги, мы пытались донести это сообщение до наркоманов, и применять эти принципы во всех наших дела.

    Power over Ethernet (PoE) и разъемы M12 в подвижных конструкциях

    Хотя Интернет вещей наиболее заметен для неспециалистов в потребительских устройствах, IIoT огромен. Большинство приложений используются в бизнесе, на заводах и в медицинских учреждениях… и более трети рынка IoT стоимостью почти 6 триллионов долларов приходится на производство.

    Связь — это основа всего этого IIoT, обеспечивающая питание и передачу данных, необходимые элементам управления, устройствам, машинам и облаку для выполнения функций IIoT. Как мы отмечали в нашей серии из шести статей по этой теме (на сайте motioncontroltips.com/category/networking-iot), ведущие тенденции здесь в настоящее время включают граничные вычисления, а также услуги подключения к облаку; компоненты с беспроводной связью; сети на базе Ethernet; программирование с открытым исходным кодом; программное обеспечение в форме унифицированных сред разработки (UDE) для крупномасштабной совместимости; и стандартизированные протоколы, кабели и варианты разъемов.

    В этой статье мы подробно рассмотрим только два стандарта подключения, поддерживающих IIoT, столь необходимых для современных систем управления движением, — скромный разъем M12, а также питание через Ethernet (PoE). Затем мы кратко коснемся третьего родственного стандарта — однопарного Ethernet или SPE — как еще одного стандарта для упрощения автоматизации.

    Разъемы M12 и M8 — так распространены в компонентах движения

    Рассмотрим разъем M12 с X-кодом на шаговых двигателях NEMA-14 с регулированием тока с обратной связью от Applied Motion Products. Эти двигатели используют соединения Power over Ethernet (PoE). В прошлом получение энергии, достаточной для питания двигателя по PoE, было сложной задачей… но теперь ситуация меняется благодаря более мощным стандартам IEEE для промышленных Ethernet-коммутаторов. Фактически стандарт 802.3at (PoE+) обеспечивает 30 Вт для подключенных устройств — этого достаточно для работы шагового двигателя NEMA-14 на полной мощности. Мы рассмотрим PoE в следующем разделе этой статьи. Но почему разъем M12 на этом шаговом двигателе… и что означает обозначение «X-coded»?

    Напомним, что M8 и M12 и разъемы представляют собой круглые кабельные наконечники, которые надежно подключают устройства автоматизации к более крупным системам, а также к обычным сетям fieldbus. Они значительно сокращают время установки по сравнению с проводными конструкциями прошлых лет и могут даже устранить необходимость нанимать электриков для установки автоматизированного оборудования. Стандарты Ethernet

    распространены повсеместно — вплоть до разъемов RJ45. Хотя трансформаторы в этих разъемах RJ45 распространены, в прочных разъемах M12 они встречаются редко. Теперь HARTING M12 Magnetics включает разъемы M12 с трансформаторами, чтобы избежать проблемы необходимости установки электрических компонентов рядом с разъемом на подключенной печатной плате. Это экономит место и затраты, а также повышает надежность: токопроводящие дорожки можно сделать более легкими и прямыми, поскольку их не нужно размещать вокруг множества различных компонентов. К тому же эти разъемы более надежны, чем комбинации розеток и трансформаторов разных производителей. Интерфейсы M12 Magnetics поддерживают скорость 10 Гбит/с и максимальное значение PoE+ для надежной передачи питания и данных.

    Теперь трудно представить проводку автоматизированных систем до появления кабелей и разъемов: ведь все датчики и исполнительные механизмы должны были быть жестко подключены с помощью предварительно подключенной проводки… часто без оболочки. Эти проводники требовали, чтобы электрик протянул их через кабелепровод к элементам управления. При отказе какого-либо компонента всю проводку компонента приходилось отсоединять и вытаскивать, а затем электрик восстанавливал проводку. Риск неисправности проводки требовал проведения экспертного тестирования перед вводом в эксплуатацию. Дополнительную информацию по этой теме см. на дочернем сайте Design World www.connectortips.com.

    Разъемы M8 и M12 на кабеле с оболочкой позволяют избежать этих сложных процедур. Соединители восходят к выпуску в 1982 году запатентованного трехконтактного соединителя 7 8 дюйма с свободно вращающимся внешним корпусом, называемым соединительной гайкой. Как и большинство современных разъемов M8 и M12, внешняя накидная гайка этой конструкции навинчивается на штекерные разъемы устройств и оборудования для максимально надежного соединения жил кабеля, а также для механической защиты от пыли и жидкостей. Разъемы M12 были представлены несколько лет спустя и быстро стали доминирующим стандартом. Название M12 относится к стандартной метрической резьбе M12 (диаметром 12 мм) накидной гайки этого соединителя. Меньшие разъемы M8, которые появились несколькими годами позже в 1989 — также названы по метрической резьбе их накидных гаек… в данном случае это более грубая резьба М8 на основном диаметре 8 мм.

    Сегодня разъемы M8 соединяют приводы промышленных датчиков, переключатели, ПЛК и устройства ввода-вывода с различными автоматизированными системами. Напротив, разъемы M12 используются в более широком спектре приложений автоматизации производства, испытаний и измерений, продуктов питания и напитков, а также робототехники. Они поставляются с тремя или четырьмя контактами (как в начальных версиях для рынка — с последними для продвинутых датчиков и исполнительных механизмов), а также с пятью, шестью, восемью или 12 контактами. Они превосходны в суровых условиях, подверженных промывке и воздействию агрессивных веществ… и на самом деле довольно часто можно увидеть разъемы M12 со степенью защиты IP65, IP67, IP68 и IP69.рейтинг К. Эти разъемы остаются водонепроницаемыми даже при погружении в воду. Это одна из причин, по которой они так распространены в продуктах питания и напитках, резине и пластике, текстиле и полиграфии. Абсолютные энкодеры

    MA58H от Encoder Products Co. представляют собой многооборотные абсолютные энкодеры с полым отверстием для тяжелых условий эксплуатации. Они работают при температуре от -40°C до 85°C и имеют степень защиты IP65 на валу, а остальные устройства имеют степень защиты IP67. Обратите внимание на резьбовое соединение в верхней части энкодеров для стандартных разъемов M12.

    Для большинства датчиков и силовых приложений требуются трех- и четырехконтактные разъемы M12. PROFINET и Ethernet используют четырех- и восьмиконтактные счетчики… в то время как большинство соединений CANbus и DeviceNet используют четырех- и пятиконтактные счетчики. 12 контактов необходимы для определенных режимов передачи сигнала.

    Разъемы M8 и M12 были впервые приняты в автомобильной промышленности в качестве лучшей альтернативы жесткому подключению или использованию более тонких типов разъемов. Сегодня они используются во всех автоматизированных отраслях. Здесь показаны два варианта разъема M12 для абсолютных энкодеров MA58H от Encoder Products Co.

    Кодировка разъема M12 представляет собой систему стандартизированной геометрии сопряжения и экранирования, обеспечивающую правильное применение многих вариантов типа разъема. Например, разъемы с кодировкой X (упомянутые ранее в нашем примере PoE с шаговым двигателем) — это более новый восьмиконтактный вариант, отвечающий требованиям CAT6A для передачи данных до 10 Гбит/с. Другие распространенные варианты ключа (кодирования):

    • A-кодированные разъемы M12 для датчиков, питания постоянного тока и 1 Гбит Ethernet
    • Разъемы M12 с кодировкой B для PROFIBUS
    • Разъемы M12 с кодировкой C (двойной шпоночный паз) для подачи питания переменного тока на приводы и датчики
    • Четырехконтактные разъемы M12 с кодировкой D для 100-мегабитного Ethernet
    • Разъемы M12 с кодировкой S (вместо разъемов с кодом C) для питания переменного тока
    • Разъемы M12 с кодировкой T (которые в конечном итоге заменят соединения с кодировкой A) для питания постоянного тока

    Наиболее распространены разъемы A, B и D, поскольку они представляют собой оригинальные варианты разъемов M12. Тем не менее, разъемы с кодировкой X все чаще используются для высокоскоростного промышленного Ethernet и заменяют разъемы M12 с кодировкой A и D для приложений Ethernet. Другие новые разъемы M12 включают разъемы с кодировкой K для питания переменного тока и разъемы с кодом L для питания постоянного тока PROFINET. Дополнительную информацию по этой теме см. на родственном сайте Design World www.connectortips.com.

    Конструкция соединителей M12 (прямых и угловых) стандартизирована согласно IEC 61076-2-101. Кабели с ПВХ и полиуретановой оболочкой хорошо сочетаются с разъемами M12; множество вариантов позволяют полностью настроить шнуры. Варианты включают экранированные и неэкранированные кабели и разъемы; бронированный кабель; соединительные гайки и другие элементы из нержавеющей стали.

    Еще один стандартизированный вариант подключения — Power over Ethernet (PoE)

    Power over Ethernet (PoE) — это стандартизированный сетевой механизм, в котором для передачи данных шум сигнала), а также электроэнергия.

    Кабель обратной связи сервопривода от LAPP, называемый ETHERLINE SERVO DQ FD P Cat.5e, работает с открытым системным интерфейсом SIEMENS DRIVE-CLiQ для приводных систем SIEMENS SINAMICS-S120. 85% покрытие медной оплеткой обеспечивает электромагнитную совместимость.

    По определению IEEE версии PoE включают версии для передачи данных со скоростью 10, 100 и 1000 Мбит/с, а также для передачи электроэнергии:

    • 15 Вт для устройств IEEE 802.3af Type 1
    • 30 Вт для устройств IEEE 802.3at Type 2
    • 60 Вт для устройств IEEE 802.3bt Type 3
    • 90 Вт для устройств IEEE 802.3bt Type 4

    Оба стандарта IEEE 802.3af (около 2003 г.) и более новый стандарт 802.3at (PoE+), а также более мощные стандарты 802.3bt (включая 60-ваттный «ультра» UPoE) регулируют особенности кабелей и компонентов для таких функций подключения. Таким образом, PoE в основном связан с датчиками, камерами и другими устройствами обратной связи. Тем не менее, 802.3at PoE+ (и так называемые устройства типа 2, получающие питание от PoE+) в настоящее время наиболее быстро внедряются в области управления движением благодаря своей способности питать приводы. Этот вышеупомянутый стандарт 802.3at особенно актуален для приложений управления движением среднего размера, поскольку он определяет системы с мощностью, достаточной для подачи полной мощности на электродвигатели (в данном контексте устройства с питанием PoE или 9 устройств). 0057 PD s) используется для приведения в действие осей движения.

    Этот настраиваемый в браузере модуль ввода-вывода Opto 22 groov RIO поддерживает функции IIoT с проводными коммутаторами и датчиками, подключенными к сетям Ethernet, программному обеспечению и облачным платформам. Ввод-вывод устраняет необходимость в ПЛК, PAC или ПК для передачи данных датчиков… и может устанавливаться в опасных зонах без источника питания, поскольку питание через Ethernet (PoE) обеспечивает как питание, так и передачу данных.

    Устранение необходимости в источнике питания переменного тока является еще одним преимуществом PoE в самых удаленных точках доступа оборудования … без потенциально опасных электрических соединений, которые в противном случае были бы необходимы. Кроме того, компоненты PoE привносят функциональность IIoT, позволяя реконфигурировать физическую среду с подключением и отключением компонентов на системных коммутаторах (что резко контрастирует с трудностями, связанными с аппаратным подключением), что дополняет возможности реконфигурации, которые стали возможными благодаря современным UDE и другому программному обеспечению.

    Есть несколько предостережений. Для каждого коммутатора или концентратора в системе PoE существует бюджет мощности — мощность коммутатора, деленная на количество используемых портов. Кроме того, любая установка с компонентами, не поддерживающими PoE (и настройка для отдельных проводников питания и данных), требует одного из двух подкомпонентов:

    • Инжектор: питание компонентов, совместимых с PoE, которые принимают данные через существующие коммутаторы без поддержки PoE. Фактически, инжекторы PoE являются экономичной альтернативой покупке новых коммутаторов для размещения компонентов PoE со скромными требованиями к питанию.
    • Разветвитель: Разделяет питание и данные на отдельные проводники, чтобы обеспечить возможность подключения к компонентам, несовместимым с PoE.

    И последнее предостережение: PoE без дополнений может передавать сигналы только на 100-метровые участки от данного коммутатора или концентратора… и в установках со многими устройствами PoE могут потребоваться компенсирующие источники питания, а также удлинители (сигнала данных). Коммутаторы

    ETHERLINE ACCESS PROFINET от LAPP настраиваются через веб-интерфейс. Они помогают там, где требуется высокая скорость передачи данных на большие расстояния… и имеют порты RJ45, а также порты с небольшим форм-фактором (SFP) для оптоволоконных кабелей и быстрого Gigabit Ethernet. Некоторые преобразуют световые сигналы оптоволокна в электрические сигналы со скоростью 100 Мбит/с или 1 Гбит/с и одномодовую или многомодовую передачу. В противном случае коммутатор ETHERLINE ACCESS U04TP01T в этой линейке (защищенный для установки устройств ближнего действия) имеет четыре порта RJ45 с питанием через Ethernet (PoE) и один порт для Fast Ethernet. Напомним, что неуправляемые Ethernet-коммутаторы — это экономичные точки подключения полевых устройств. Они часто работают так же, как и резервные входы питания, и поддерживают функции plug-and-run интеллектуальных устройств. В отличие от этого, управляемые Ethernet-коммутаторы активно отслеживают и устраняют неполадки в сети и ее трафике… и действуют как точка доступа для других интерфейсов, а также для персонала предприятия, чтобы исследовать и корректировать настройки машины.

    Еще один новый стандарт — однопарный Ethernet (SPE)

    До сих пор мы подробно описывали использование стандартного четырехпарного (восьмипроводного) Ethernet для передачи данных и относительно новое внедрение PoE. Теперь еще один стандарт Ethernet под названием single-pair Ethernet (SPE) направлен на то, чтобы превзойти путаницу полевых шин на рынке, чтобы упростить и улучшить подключение полевых устройств и элементов управления… и раскрыть потенциал сквозных протоколов промышленного Ethernet. .

    SPE устраняет 100-метровое ограничение стандартного Ethernet, упомянутое выше, с возможностью работы до 1 км… что может оказаться весьма полезным на очень больших предприятиях или в автоматизированных системах. Кабель SPE также примерно в четыре раза меньше по диаметру (и весу) традиционного кабеля Ethernet… что может оказаться весьма полезным, когда части машин имеют очень близко расположенные блоки полевых устройств. Определяемый стандартом IEEE 802. 3cg 10 Мбит/с, SPE не поддерживает стандартную скорость передачи данных по четырем парам Ethernet… хотя 1 Гбит/с, столь полезный в промышленных условиях, возможен — и SPE поддерживает встроенную защиту данных всех IEEE. стандарты 802.3.

    Обратите внимание, что PoE и SPE не исключают друг друга: SPE может передавать мощность и данные, используя существующие стандарты PoE в настройке Power over Data Line (PoDL). Методы распределения питания стандартизированы для витых пар 10 Мбит/с с мощностью, сравнимой со стандартом IEEE 802.3af 15 Вт и выше.

    Новый стандарт Ethernet под названием для однопарной сети Ethernet (SPE) призван заменить существующую в отрасли мешанину полевых шин, чтобы упростить и улучшить подключение полевых устройств и средств управления… и реализовать потенциал сквозного промышленного Ethernet. протоколы. Относительно высокие скорости передачи и большая длина кабеля дополняют работу с питанием по линии передачи данных (PoDL). Изображение HELUKABEL предоставлено SPE Industrial Partner Network

    Загрузка данных 2D/3D CAD|PATLITE

    Загрузка бесплатных файлов данных 2D и 3D CAD

    МП-Б

    Модуль зуммера для серии MP

    • 2D САПР (MP-_02+MP-B) [dxf]
    • 3D CAD (MP-_02+MP-B) [IGS] (zip)
    • 3D CAD (MP-_02+MP-B) [ШАГ] (zip)
    • 3D CAD (MP-_02+MP-B) [x_t] (zip)
    ВВФ-002

    Магнитный монтажный кронштейн

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    ВВФ-001

    Поворотный кронштейн

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    ВВФ

    Светодиодный рабочий фонарь

    • 2D САПР [dxf]
    • 3D САПР [IGS]- CWF3S
    • 3D САПР [IGS]- CWF6S
    • 3D САПР [IGS]- CWF9S
    • 3D САПР [ШАГ] — CWF3S
    • 3D CAD [ШАГ] — CWF6S
    • 3D САПР [ШАГ] — CWF9S
    • 3D САПР [x_t]- CWF3S
    • 3D САПР [x_t]- CWF6S
    • 3D САПР [x_t]- CWF9S
    [ LAN ] [ PoE ] LA6-POE

    Программируемая светодиодная сигнальная башня Ethernet с PoE

    • 2D САПР (zip)
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    PHC-D08

    Преобразователь интерфейса USB/RS-232C на 8 каналов

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    БСВ

    Голосовой оповещатель BSV

    • 2DCAD[dxf]
    • 3DCAD[IGS]
    • 3DCAD[ШАГ]
    • 3DCAD[x_t]
    БМ

    Квадрат 50 мм, 2 зуммера

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    БКВ

    Голосовой оповещатель БКВ

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    БК

    кв. 120 мм, 32 звука BK

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    БДВ

    Голосовой оповещатель BDV

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    БД

    кв. 80 мм, 32 шт. BD

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    ПФХ-БТ

    Мигающая сигнальная лампа на батарейках

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    ЧВК

    Светодиодный рабочий фонарь

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    РТ-А/К/Д/Э

    Вращающийся сигнальный фонарь 162 мм

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    РТ-ВФ

    Вращающийся сигнальный фонарь 162 мм

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    CLK-SA/SG

    Светодиодный рабочий фонарь CLK из нержавеющей стали

    • 2D САПР [dxf] — CLK3C_CLK6C
    • 2D САПР [dxf] — CLK3CL
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    СВВ

    Голосовой диктор MP3

    • 2D_CAD_[dxf]
    • 3D_CAD_[IGS]
    • 3D_CAD_[ШАГ]
    • 3D_CAD_[x_t]
    EHS

    Мелодия/будильник

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    КВА

    Светодиодная панель

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    ЛКЭХ-ФВ

    Сигнальная башня 100 мм

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    ЛКЭХ-ФА/К/Д/Э

    Сигнальная башня 100 мм

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    ЛФХ

    Светодиодный сигнальный фонарь Φ100

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    CLK*C-АГ

    Светильники серии CLK (с разъемами M12)

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    СЗ-320КС

    Кронштейны CLK

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    ВДТ-4LR-Z2

    Передатчик беспроводной системы сбора данных LR

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    ВДТ-5LR-Z2

    Передатчик беспроводной системы сбора данных LR5

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    ВДТ-6LR-Z2

    Передатчик беспроводной системы сбора данных LR6

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    ВДТ-5Е-Z2

    Передатчик беспроводной системы сбора данных LE

    • 3D САПР [x_t] (zip)
    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    ВДТ-6М-З2

    Беспроводная система сбора данных Передатчик LME

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    КЛЭ

    Светодиодный рабочий фонарь

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D САПР[ШАГ]
    • 3D_CAD[x_t]
    ФВ-127JP

    Печатная плата воспроизведения файлов MP3

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    КДж

    116 мм Вращающийся

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t](zip)
    KJB

    116 мм Вращающийся

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t](zip)
    КЖС

    82 мм Вращающийся

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t](zip)
    КАБ

    82 мм Вращающийся

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t](zip)
    КДТ

    Вращающийся фонарь, квадрат 116 мм

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    КУС

    70 мм модульная фиксация/вспышка

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    РФТ

    Звуковая сигнализация и светодиодная башня

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    РФВ

    MP3-совместимый сигнализатор

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СХ-ЭА

    100 мм Поворотный

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СПБ-2Э

    Дополнительные динамики

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СПЛ-5Э

    Дополнительные динамики

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СПВ-5Э

    Дополнительные динамики

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗ-100

    Кронштейн платформы

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗ-110

    Кронштейн для настенного крепления

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗ-310АР

    Кронштейн для CLA

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗ-310АРМ

    Кронштейн для CLA

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗ-310АС

    Кронштейн для CLA

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗ-310АСБ

    Кронштейн для CLA

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗ-40Л

    Предварительно собранная монтажная стойка

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [k_t]
    СЗ-40Т

    Предварительно собранная монтажная стойка

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [k_t]
    ПОЛЮС-100А21+О0109

    Столб

    • 2D_CAD_[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    ПОЛЮС-300А21+О0109

    Столб

    • 2D_CAD_[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    ПОЛЮС-800А21+О0109

    Столб

    • 2D_CAD_[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    РЛР

    Светодиод 162 мм Вращающийся

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    СЗ-007

    Кронштейн для настенного монтажа

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [k_t]
    СЗ-008

    Кронштейн для настенного монтажа

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [k_t]
    СЗ-010

    Монтажные кронштейны

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [k_t]
    СЗ-016А

    Монтажный кронштейн

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗ-020

    Кронштейн для настенного монтажа

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗ-023

    Кронштейн для настенного монтажа

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗ-30Л

    Предварительно собранная монтажная стойка

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗ-30Т

    Предварительно собранная монтажная стойка

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [k_t]
    СЗ-70Л

    Предварительно собранная монтажная стойка

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [k_t]
    22ПОЛЮС-300САТ

    Полюс

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    АДП-001

    Универсальный адаптер переменного тока

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    CLA-А

    Световая панель

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    CLK*S-AAG

    Светильники серии CLK (кабель с боковым выходом)

    • 2D САПР[dxf]
    • 3D CAD[IGS]
    • 3D CAD[ШАГ]
    • 3D CAD[x_t]
    КЛК-001

    Кронштейн для CLK-AG

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    КЛН-А

    Светодиодный рабочий фонарь

    • 2D САПР[dxf]
    • 3D CAD[IGS]
    • 3D CAD[ШАГ]
    • 3D CAD[x_t]
    ГССТ-3М2

    Сигнальная башня с ручным управлением (LR5)

    • 2D САПР (zip)
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    Серия ЛА6

    60-мм умные светодиодные сигнальные фонари

    • 2D САПР (zip)
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    ЛГЭ

    Большая сигнальная башня 100 мм

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    LPT

    Сигнальная лампа

    • 2D CAD (dxf)- LPT-1M1
    • 2D CAD (dxf)- LPT-2M1
    • 3D САПР [ИГС] — ЛПТ-1М1
    • 3D САПР [ИГС] — ЛПТ-2М1
    • 3D CAD [ШАГ]- LPT-1M1
    • 3D CAD [ШАГ]- LPT-2M1
    • 3D САПР [x_t]- ЛПТ-1М1
    • 3D САПР [x_t]- ЛПТ-2М1
    Серия ЛР4

    40-мм светодиодные сигнальные фонари

    • 2D_CAD_(dxf)_(zip)
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    ЛР4-Б

    Блок звуковой сигнализации для LR4 серии

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    ЛР4-Э

    Светодиодные блоки для серии LR4

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    LR4-WC

    40-мм светодиодная сигнальная стойка с разъемом M12

    • 2D_CAD_[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    Серия LR5

    50-мм светодиодные сигнальные фонари

    • 2D САПР [dxf] (zip)
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    ЛР5-Б

    Блок звуковой сигнализации для серии LR5

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    LR5-BW+B0960

    Блок звуковой сигнализации для серии LR5 (характеристики управления звуком сигнальной линии 2)

    • 2D_CAD_[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    ЛР5-Э

    Светодиодные блоки для серии LR5

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    LR5/LR7 Безвинтовая клемма

    Базовый блок прямого монтажа с разъемом для LR5, LR7

    • 2D САПР [dxf] (zip)
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    LR5/LR7 Безвинтовая клемма

    Базовые блоки для монтажа на мачте с разъемом для LR5, LR7

    • 2D САПР [dxf] (zip)
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    Серия LR6

    60-мм светодиодные сигнальные фонари

    • 2D САПР [dxf] (zip)
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    ЛР6-Б

    Блок звуковой сигнализации для серии LR6

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    LR6-BW+B0960

    Блок звуковой сигнализации для серии LR6 (характеристики управления звуком сигнальной линии 2)

    • 2D_CAD_[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    ЛР6-Э

    Светодиодные блоки для серии LR6

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    ЛР6-Э-МЗ

    Блок многоцветных светодиодов для сигнальных колонн LR6 60 мм

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    ЛР6-ИЛ

    Сигнальная башня IO-Link

    • 2D САПР [dxf]_(zip)
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    LR6-USB

    Сигнальная стойка USB

    • 2D САПР [dxf]
    • 3D САПР [IGS]- LR6-3USBW
    • 3D САПР [IGS]- LR6-USBW
    • 3D CAD [ШАГ] — LR6-3USBW
    • 3D CAD [ШАГ] — LR6-USBW
    • 3D САПР [x_t]- LR6-3USBW
    • 3D САПР [x_t]- LR6-USBW
    LR6-WC

    60-мм светодиодная сигнальная стойка с разъемом M12

    • 2D_CAD
    • 3D_CAD_(IGS)
    • 3D_CAD_(ШАГ)
    • 3D_CAD_(k_t)
    LR6-ВМ

    60-мм светодиодная сигнальная стойка с разъемом M12

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    Серия LR7

    70-мм светодиодные сигнальные фонари

    • 2D САПР [dxf] (zip)
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    ЛР7-Б

    Блок звуковой сигнализации для серии LR7

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    ЛР7-Э

    Блоки светодиодной подсветки для серии LR7

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    ЛС7

    70-мм светодиодная сигнальная колонна

    • 2D CAD [dxf] - Illumination_type
    • 2D CAD [dxf] - Buzzer_type
    • 3D CAD [IGS] — Тип_подсветки
    • 3D CAD [IGS] — Buzzer_type
    • 3D CAD [ШАГ] — Тип_освещения
    • 3D CAD [ШАГ] — Buzzer_type
    • 3D CAD [x_t]- тип_освещения
    • 3D CAD [x_t] — Buzzer_type
    МЕ-А

    25 мм

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    МЭС-А

    25-мм светодиодная сигнальная стойка

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    депутат

    30-мм светодиодная сигнальная колонна

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    МП-С

    30-мм светодиодная сигнальная стойка M12

    • 2D САПР (zip)
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    MPS

    30-мм светодиодная сигнальная колонна

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    НБМ-АНГ

    Кронштейн для монтажа в стойку

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    НБМ-Д88Н

    Преобразователь интерфейса сетевого монитора

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    NE-001D

    Кронштейн для стойки

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    НЕ-002D

    Кронштейн для настенного монтажа

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СВ-А

    Сигнальные маяки 56 мм

    • 2D_CAD_[dxf]- СВ-А
    • 2D_CAD_[dxf]- NE-M1A
    • 2D_CAD_[dxf]-NE-M1A_B
    • 3D_CAD_[IGS]- NE-A
    • 3D_CAD_[IGS]-NE-M1A
    • 3D_CAD_[IGS]-NE-M1A_B
    • 3D_CAD_[ШАГ]- СВ-А
    • 3D_CAD_[ШАГ]- NE-M1A
    • 3D_CAD_[ШАГ]-NE-M1A_B
    • 3D_CAD_[x_t]- СВ-А
    • 3D_CAD_[x_t]- NE-M1A
    • 3D_CAD_[x_t]-NE-M1A_B
    НЕ-ИЛ

    Сигнальный маяк IO-Link

    • 2D CAD (со звуковым сигналом) [dxf]
    • 2D CAD (без зуммера) [dxf]
    • 3D CAD (со звуковым сигналом) [IGS]
    • 3D CAD (без зуммера) [IGS]
    • 3D CAD (со звуковым сигналом) [ШАГ]
    • 3D CAD (без зуммера) [ШАГ]
    • 3D CAD (с зуммером) [k_t]
    • 3D CAD (без зуммера) [k_t]
    НОВЫЙ НЕ-USB

    Многоцветный сигнальный маяк, управляемый через USB

    • 2D_CAD[dxf]- NE-WN-USB
    • 2D_CAD[dxf]- NE-SN-USB
    • 2D_CAD[dxf]-NE-SN-USB_Slip-proof_sheet_removed
    • 3D_CAD[IGS]-NE-WN-USB
    • 3D_CAD[IGS]-NE-SN-USB
    • 3D_CAD[IGS]- NE-SN-USB_Slip-proof_sheet_removed
    • 3D_CAD[ШАГ]- NE-WN-USB
    • 3D_CAD[ШАГ]- NE-SN-USB
    • 3D_CAD[ШАГ]- NE-SN-USB_Slip-proof_sheet_removed
    • 3D_CAD[x_t]- NE-WN-USB
    • 3D_CAD[x_t]- NE-SN-USB
    • 3D_CAD[x_t]-NE-SN-USB_Slip-proof_sheet_removed
    NH-PST

    Монтажный кронштейн для перегородки

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    NH-WST

    Кронштейн для настенного монтажа

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    NH-WST2

    Кронштейн для настенного монтажа

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    НХЛ-3ФБ2/НХП-3ФБ2

    Сигнальная башня сетевого монитора

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    НХЛ-3ФВ2/НХП-3ФВ2

    Сетевой монитор Signal Tower с MP3

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    НОВЫЙ НХВ4 / НХВ6

    Сетевая сигнальная башня с голосовым оповещением

    • 2D_CAD[dxf]_NHV4- NHV4-□(без контактного входа/выхода)
    • 2D_CAD[dxf]_NHV4-NHV4-□D(Контактный вход/выход)
    • 2D_CAD[dxf]_NHV6- NHV6-□(без контактного входа/выхода)
    • 2D_CAD[dxf]_NHV6-NHV6-□D(Контактный вход/выход)
    • 3D_CAD[IGS]_NHV4(0~5-уровневый_Без контактного ввода/вывода)
    • 3D_CAD[IGS]_NHV4(0~5-tier_Contact ввод/вывод)
    • 3D_CAD[IGS]_NHV6(0~5-tier_No контактный вход/выход)
    • 3D_CAD[IGS]_NHV6(0~5-tier_Contact ввод/вывод)
    • 3D_CAD[STEP]_NHV4(0~5-tier_No контактный вход/выход)
    • 3D_CAD[STEP]_NHV4(0~5-tier_Contact ввод/вывод)
    • 3D_CAD[STEP]_NHV6(0~5-tier_No контактный вход/выход)
    • 3D_CAD[STEP]_NHV6(0~5-tier_Contact ввод/вывод)
    • 3D_CAD[x_t]_NHV4(0~5-tier_No контактный вход/выход)
    • 3D_CAD[x_t]]_NHV4(0~5-tier_Contact ввод/вывод)
    • 3D_CAD[x_t]_NHV6(0~5-tier_No контактный ввод/вывод)
    • 3D_CAD[x_t]]_NHV6(0~5-tier_Contact ввод/вывод)
    ФЭ-3ФБ3

    Сигнальная башня преобразователя интерфейса 40 мм

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    ПОЛЕ22-Н

    Полюса без резьбы

    • 2D САПР (DXF)
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    ПОЛЕ22-Т

    Стержни с резьбой

    • 2D САПР (DXF)
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    СФ08/СФ10

    Многофункциональные маяки

    • 2D_CAD[dxf]- SF08
    • 2D_CAD[dxf]- SF10
    • 3D_CAD[IGS]- SF08
    • 3D_CAD[IGS]- SF10
    • 3D_CAD[ШАГ]- SF08
    • 3D_CAD[ШАГ]- SF10
    • 3D_CAD[x_t]- SF08
    • 3D_CAD[x_t]- SF10
    СКС/СХ/СКП

    Проблесковые маяки

    • 2D_CAD[dxf](СКС)
    • 2D_CAD[dxf](SKH)
    • 2D_CAD[dxf](SKP)
    • 3D_CAD[IGS](СКС)
    • 3D_CAD[IGS](SKH)
    • 3D_CAD[IGS](СКП)
    • 3D_CAD[ШАГ](СКС)
    • 3D_CAD[ШАГ](SKH)
    • 3D_CAD[ШАГ](SKP)
    • 3D_CAD[x_t](СКС)
    • 3D_CAD[x_t](SKH)
    • 3D_CAD[x_t](SKP)
    СЛ08/СЛ10/СЛ15

    Проблесковые маячки

    • 2D_CAD[dxf](SL08)
    • 2D_CAD[dxf](SL10)
    • 2D_CAD[dxf](SL15)
    • 3D_CAD[IGS](SL08)
    • 3D_CAD[IGS](SL10)
    • 3D_CAD[IGS](SL15)
    • 3D_CAD[ШАГ](SL08)
    • 3D_CAD[ШАГ](SL10)
    • 3D_CAD[ШАГ](SL15)
    • 3D_CAD[x_t](SL08)
    • 3D_CAD[x_t](SL10)
    • 3D_CAD[x_t](SL15)
    СПБ-5Э

    Дополнительные динамики

    • 2D_CAD[dxf]
    СЗ-130

    Универсальный кронштейн

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗК-001У

    Кронштейн для настенного монтажа

    • 2D САПР (DXF)
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗК-002В/У/К

    Кронштейн для настенного монтажа для серий LR4, LR5

    • 2D САПР (DXF)
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗК-003В/У/К

    Кронштейн для настенного монтажа для серий LR6, LR7

    • 2D САПР (DXF)
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗК-004В

    Кронштейн для настенного монтажа для серий LR6, LR7

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [k_t]
    СЗК-101

    Кронштейн для настенного монтажа (для Φ80 мм / Φ100 мм)

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗК-102

    Кронштейн для настенного монтажа (для Φ80 мм / Φ100 мм)

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗК-103

    Кронштейн для настенного монтажа (для Φ150 мм)

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗК-104

    Крышка настенного кронштейна

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗК-105

    Крышка кронштейна для настенного монтажа

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗЛ-001

    Г-образный кронштейн

    • 2D САПР (DXF)
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗП-001В/У/К

    Круглый многошаговый кронштейн

    • 2D САПР (DXF)
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗП-002У

    Круглый кронштейн

    • 2D САПР (DXF)
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗП-003В/У/К

    Круглый кронштейн

    • 2D САПР (DXF)
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗП-004В/У/К

    Кронштейн для стойки

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗП-005В

    Кронштейн для стойки

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗП-006

    Втулка

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗП-090У

    Кронштейн 1/2″ NPT для серий LR4, LR5

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [k_t]
    СЗП-091У

    Кронштейн 1/2″ NPT для серий LR6, LR7

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [k_t]
    СЗП-092Д

    Кронштейн 1/2” NPT

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗП-101

    Круглый кронштейн (для Φ100 мм)

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗП-102

    Кронштейн NPT

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗП-103

    Кронштейн NPT

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗП-104

    Кронштейн NPT

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗП-917У

    Адаптер преобразования полюсов для серии LR

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗК-001В

    Складной кронштейн

    • 2D САПР (DXF)
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗВ-001В

    Круглый кронштейн для серий LR4, LR5, LR6, LR7

    • 2D САПР (DXF)
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗВ-002В

    Настольная платформа

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗВ-060В

    Настольная платформа

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗВ-101

    Круглый кронштейн (для Φ100 мм)

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗВ-102

    Резиновая прокладка (для Ø80 мм)

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗВ-103

    Резиновая прокладка (для Φ100 мм)

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    СЗВ-940У

    Кронштейн-переходник для прямого монтажа для серии LR4

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗВ-950У

    Кронштейн-переходник для прямого монтажа для LR5 серии

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗВ-960У

    Кронштейн-переходник для прямого монтажа для серии LR6

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    СЗВ-970У

    Кронштейн-переходник для прямого монтажа для серии LR7

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    WDB-D80S-PRO

    Базовый блок WD PRO

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    WDR-LE-Z2-PRO

    Беспроводная система сбора данных WD PRO Receiver

    • 2D САПР (DXF)
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    ВДТ-6LR-Z2-ПРО

    Беспроводная система сбора данных Передатчик WD PRO

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    WDX-4LRB

    Комплект для настройки системы WD

    • 2D_CAD[dxf]
    • 3D_CAD[IGS]
    • 3D_CAD[ШАГ]
    • 3D_CAD[x_t]
    WDX-5LRB

    Комплект для настройки системы WD

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    WDX-6LRB

    Комплект для настройки системы WD

    • 2D САПР [dxf]
    • 3D САПР [IGS]
    • 3D САПР [ШАГ]
    • 3D САПР [x_t]
    WDX-SC01

    Последовательный кабель

    • 2D САПР [dxf]
    МЫ

    Профиль 37,5 мм

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    WEP

    Профиль 37,5 мм

    • 2D САПР [dxf]
    • 3D САПР [IGS] (zip)
    • 3D CAD [ШАГ] (zip)
    • 3D САПР [x_t] (zip)
    WME-D

    Настенная сигнальная колонна (профиль 80,2 мм)

    • 2D САПР [dxf] — WME-D
    • 2D САПР [dxf] — WME-DFB
    • 3D САПР [IGS]- WME-02D
    • 3D САПР [IGS]- WME-02DFB
    • 3D САПР [IGS]-WME-M2D
    • 3D САПР [IGS] — WME-M2DFB
    • 3D CAD [ШАГ] — WME-02D
    • 3D CAD [ШАГ] — WME-02DFB
    • 3D CAD [ШАГ] — WME-M2D
    • 3D CAD [ШАГ] — WME-M2DFB
    • 3D САПР [x_t]- WME-02D
    • 3D САПР [x_t]- WME-02DFB
    • 3D САПР [x_t]- WME-M2D
    • 3D САПР [x_t]- WME-M2DFB

    Чертежи САПР | Теледайн ДАЛСА

    Авторизоваться | Создать профиль | Язык
    Поиск на нашем сайте

    • Камеры
    • Системы технического зрения
    • 3D-сенсоры
    Камеры 3D-модели
    Товар Документы
    ELiiXA+
    • ELiiXA+ 16k/4k CoaXPress (CXP) 3D STEP-файл
    • ELiiXA+ 16k/8k CameraLink (CL) 3D STEP-файл
    • ELiiXA+ 4k/2k NBASE-T 3D STEP файл
    • ELiiXA+ 8k/4k CameraLink (CL) 3D STEP-файл
    Falcon4-CLHS
    • Сокол4 11M 3D Модель
    Genie Nano-1GigE
    • Genie Nano 3D Модель
    • Кронштейн Genie Nano 3D МОДЕЛЬ (ШАГ)
    • Модели Genie Nano GigE XL 2D и 3D
    Genie Nano-5GigE
    • Genie Nano 5GigE Большой корпус 3D-модель
    • Корпус Genie Nano 5GigE XL 3D-модель
    Genie Nano-CL
    • Genie Nano CL со средним корпусом 3D модель
    • Genie Nano CL с корпусом XL 3D модель
    Genie Nano-CXP
    • Корпус Genie Nano CXP XL 3D Модель
    Линия
    • Linea Camera Link 16K 3D Модель
    • Linea Camera Link 2k и 4k 3D модель
    • Linea Camera Link 8k 3D Модель
    • Linea CLHS 16K 3D Модель
    • Linea GigE 2k и 4k 3D модель
    • Linea GigE 8k 3D модель
    Линия HS
    • Linea ML & HS 16k 3D Модель
    • Linea ML & HS 16K SFP+ 3D модель
    • Linea ML & HS 8k 3D модель
    Линия Лайт
    • Linea Lite 2k и 4k Gige 3D Модель
    Линия ML
    • Linea ML & HS 16k 3D Модель
    • Linea ML & HS 16K SFP+ 3D модель
    • Linea ML & HS 8k 3D модель
    Линия SWIR
    • Linea SWIR GigE 3D Модель
    Пиранья XL
    • Piranha XL Color 16K 40 кГц 3D-модель
    • Piranha XL Color 16K 70 кГц 3D-модель
    • Пиранья XL Цвет 8k 3D Модель
    • Piranha XL XDR Mono 3D Модель
    Пиранья4
    • Piranha4 Пользовательская 3D-модель 2k
    • Piranha4 Пользовательская 3D-модель 4k
    • Piranha4 8k Трехлинейная цветная 3D модель
    UNiiQA+
    • UNiiQA+ 4k-2k CameraLink (CL) 3D STEP-файл
    • UNiiQA+ 4k-2k NBASE-T 3D STEP файл
    Vision Systems 3D Модели
    Товар Документы
    БОА
    • Механические чертежи кронштейна BOA
    • BOA/BOA50/BOA200 3D МОДЕЛЬ (DXF)
    • BOA/BOA50/BOA200 3D МОДЕЛЬ (ШАГ)
    • BOA/BOA50/BOA200 Механические чертежи
    • PL-100 3D МОДЕЛЬ (DXF)
    • PL-100 Механические чертежи
    • PL-101 Механические чертежи
    • PL-200-E 3D МОДЕЛЬ (DXF)
    • PL-200-E Механические чертежи
    • PL-200-IO 3D МОДЕЛЬ (DXF)
    • PL-200-IO Механические чертежи
    • PL-200-IOE 3D МОДЕЛЬ (DXF)
    • PL-200-IOE Механические чертежи
    BOA Spot
    • Точечный кронштейн BOA 3D МОДЕЛЬ (ШАГ)
    • 3D МОДЕЛЬ BOA Spot C-mount (DXF)
    • 3D МОДЕЛЬ BOA Spot C-mount (ШАГ)
    • Механические чертежи BOA Spot C-mount
    • BOA Spot M12 3D МОДЕЛЬ (DXF)
    • BOA Spot M12 3D МОДЕЛЬ (ШАГ)
    • Механические чертежи BOA Spot M12
    BOA2
    • BOA2 XA 3D МОДЕЛЬ (ШАГ)
    • BOA2 XA Механические чертежи
    GEVA 3000
    • GV3000CL 3D МОДЕЛЬ (ШАГ)
    • Механические чертежи GV3000CL
    ГЕВА 312Т
    • GV312T 3D-модель (ШАГ)
    • Механические чертежи GV312T
    • PL-USB 3D МОДЕЛЬ (DXF)
    • PL-USB 3D МОДЕЛЬ (ШАГ)
    GEVA 400
    • 3D-модель GV400 (ШАГ)
    • Механические чертежи GV400
    GEVA 4000
    • 3D-модель GV4000 (ШАГ)
    • Механические чертежи GV4000
    ВИКОР
    • VICORE 3D Модель (ШАГ)
    • VICORE Механические чертежи
    3D-датчики 3D-модели
    Товар Документы
    Z-Trak 3D Laser Profiler
    • Z-Trak и монтажный кронштейн 3D-модель

    Поиск плитки — жилая и коммерческая

    Фильтр

    Очистить все ПлиткиКоллекции

    Коллекция ()

    Все {{ v. name }} HDP® ДП 0″>( {{ $lodash.filter(filteredSearchTiles, { ‘seriesName’: v.name }).length }} )

    Цвет ()

    Все {{ v }} 0″>( {{ $lodash.filter(filteredSearchTiles, { ‘семейство’: v }).length }} )

    Смотреть ()

    Все {{ v }} { return o.looks.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchTiles, (o) => { return o.looks.split(‘ ,’).includes(v) }).length }} )

    Размер ()

    Все {{ v }} { return o. sizes.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchTiles, (o) => { return o.sizes.split(‘,’).includes(v) }).length }} )

    Тип ()

    Все {{ v }} { return o.types.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchTiles, (o) => { return o.types.split(‘ ,’).includes(v) }).length }} )

    Форма ()

    Все {{ v }} { return o.shapes.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchTiles, (o) => { return o.shapes.split(‘ ,’).includes(v) }).length }} )

    Декоративные элементы ()

    Все {{ v }} { return o. decoratives.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchTiles, (o) => { return o.decoratives.split(‘,’).includes(v) }).length }} )

    Мозаика ()

    Все {{ v }} { return o.mosaics.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchTiles, (o) => { return o.mosaics.split(‘ ,’).includes(v) }).length }} )

    Отделка ()

    Все {{ v }} { return o.trims.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchTiles, (o) => { return o.trims.split(‘ ,’).includes(v) }).length }} )

    Применение ()

    Все {{ v }} { return o. applications.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchTiles, (o) => { return o.applications.split(‘,’).includes(v) }).length }} )

    Толщина ()

    Все {{ v }} { return o.thicknesses.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchTiles, (o) => { return o.thicknesses.split(‘ ,’).includes(v) }).length }} )

    Готово ()

    Все {{ v }} { return o.finishes.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchTiles, (o) => { return o.finishes.split(‘ ,’).includes(v) }).length }} )

    Край ()

    Все {{ v }} { return o. edges.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchTiles, (o) => { return o.edges.split(‘,’).includes(v) }).length }} )

    Изменение оттенка ()

    Все V1 — Единый внешний вид 0″>( {{ $lodash.filter(filteredSearchTiles, { ‘shadeVariation’: v }).length }} ) V2 — небольшое изменение 0″>( {{ $lodash.filter(filteredSearchTiles, { ‘shadeVariation’: v }).length }} ) V3 — умеренная вариация 0″>( {{ $lodash.filter(filteredSearchTiles, { ‘shadeVariation’: v }).length }} ) V4 — Существенная вариация 0″>( {{ $lodash.filter(filteredSearchTiles, { ‘shadeVariation’: v }).length }} )

    Страна происхождения ()

    Все {{ v }} {возврат o. countriesOfOrigin.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchTiles, (o) => { return o.countriesOfOrigin.split(‘,’).includes(v) }).length }} )

    Микробан ®

    Да ( {{ $lodash.filter(filteredSearchTiles, { ‘hasMicroban’: true }).length }} ) Нет 0″>( {{ $lodash.filter(filteredSearchTiles, { ‘hasMicroban’: false }).length }} )

    Смотреть ()

    Все {{ v }} { return o.looks.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchSeries, (o) => { return o.looks.split(‘ ,’).includes(v) }).length }} )

    Тип ()

    Все {{ v }} { return o. types.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchSeries, (o) => { return o.types.split(‘,’).includes(v) }).length }} )

    Край ()

    Все {{ v }} { return o.edges.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchSeries, (o) => { return o.edges.split(‘ ,’).includes(v) }).length }} )

    Готово ()

    Все {{ v }} { return o.finishes.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchSeries, (o) => { return o.finishes.split(‘ ,’).includes(v) }).length }} )

    Мозаика ()

    Все {{ v }} { return o. mosaics.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchSeries, (o) => { return o.mosaics.split(‘,’).includes(v) }).length }} )

    Отделка ()

    Все {{ v }} { return o.trims.split(‘,’).includes(v) }).length > 0″>( {{ $lodash.filter(filteredSearchTiles, (o) => { return o.trims.split(‘ ,’).includes(v) }).length }} )

    Вариация оттенка ()

    Все V1 — Единый внешний вид 0″>( {{ $lodash.filter(filteredSearchSeries, { ‘shadeVariation’: v }).length }} ) V2 — небольшое изменение 0″>( {{ $lodash.filter(filteredSearchSeries, { ‘shadeVariation’: v }).length }} ) V3 — умеренная вариация 0″>( {{ $lodash. filter(filteredSearchSeries, { ‘shadeVariation’: v }).length }} ) V4 — Существенная вариация 0″>( {{ $lodash.filter(filteredSearchSeries, { ‘shadeVariation’: v }).length }} ) Н/Д

    Сделано в США

    Да ( {{ $lodash.filter(filteredSearchSeries, { ‘madeInUsa’: true }).length }} ) Нет ( {{ $lodash.filter(filteredSearchSeries, { ‘madeInUsa’: false }).length }} )

    Microban ®

    Да ( {{ $lodash.filter(filteredSearchSeries, { ‘микробан’: правда }).length }} ) Нет ( {{ $lodash.filter(filteredSearchSeries, { ‘микробан’: false }).length }} )
    {{название серии}}
    category == ‘HDP — High Definition Porcelain’ || series.category == ‘2cm Porcelain Pavers'»> HDP® DP

    {{series.category}}

    {{series.bodyComposition}}
