Люнет 16к20: Люнеты подвижные 16К20, 1К62, 1М63,1М65, 1К62Д и др.

Люнеты подвижные 16К20, 1К62, 1М63,1М65, 1К62Д и др.

В металлообрабатывающих станках подвижный люнет применяется для решения проблемы провисания и изгиба детали под действием собственного веса и давления со стороны резца. В отличие от неподвижного, подвижный люнет закрепляется на продольный суппорт, благодаря чему движение резца и люнета происходит одновременно. За счёт нахождения опоры непосредственно в зоне обработки, достигается равномерная и точная обработка детали по всей длине.

Подвижный люнет расширяет возможности токарного станка и позволяет снизить процент брака. Он прост в использовании, установке и настройке.

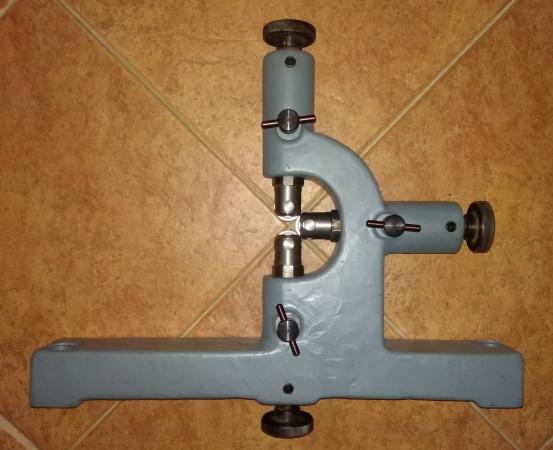

Особенность конструкции подвижного люнета

Токарный подвижный люнет имеет следующие элементы конструкции:

• цельнометаллическое основание с крепёжными отверстиями,
• два (как правило) опорных фиксатора кулачков/роликов,
• винты для регулировки кулачков/роликов.

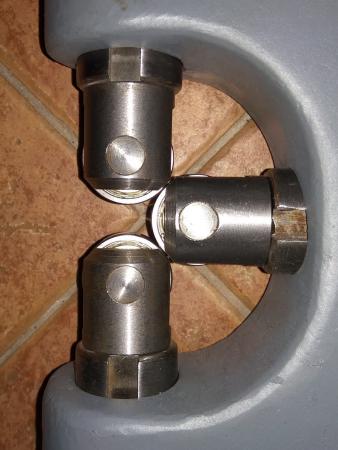

Существует кулачковая и роликовая система крепления детали. Считается, что роликовая опора обеспечивает лучшее скольжение, а кулачковая – большую точность и контроль при обработке заготовки.

При выборе люнета принимают во внимание внутренний диаметр основания люнета (зависит от диаметра обрабатываемой детали), длину заготовки, минимальный и максимальный диаметр обрабатываемой заготовки.
Подвижный люнет изготавливается согласно ГОСТ 3.1107-81, снабжается технической документацией и имеет гарантийный срок службы.

Особенности эксплуатации подвижного люнета

Перед началом работы заготовка обтачивается для получения ровной, гладкой поверхности – это позволит продлить срок службы кулачковых или роликовых опор. В месте обработки детали необходимо создавать масляную плёнку для лучшего скольжения опор люнета по детали.

Опоры зажимаются плавно и равномерно вручную или с помощью гидравлического привода, при правильной фиксации заготовки она остаётся неподвижной даже при больших нагрузках.

Покупка подвижного люнета с завода

Наше предприятие выпускает станочное оборудование, запчасти и оснастку для большинства металлообрабатывающих станков. Всё производимое оборудование соответствует установленным стандартам качества и снабжается соответствующей документацией.

При покупке подвижного люнета гарантируется цена от производителя и его доставка в максимально короткое время.

Заказы доставляются по территории России и СНГ крупнейшими транспортными компаниями. По согласованию с покупателем можно выбрать ТК, доставка заказа до терминала бесплатна.

Для выбора и покупки люнета звоните по контактным телефонам.



Люнет подвижный 1К62, ТС-30

Станки по металлу — это не только очень сложные устройства, но и весьма долгов…

Люнет подвижный 16К20

Станки, обрабатывающие металл — это не только чрезвычайно сложные механизмы, н. ..

Люнет подвижный 16Д20

Металлообрабатывающие станки — это не только очень сложные устройства, но и ве…

Люнет подвижный 16К25

Металлообрабатывающие станки — это не только очень сложные устройства, но и ве…

Люнет подвижный 16К40

Металлообрабатывающие станки — это не только чрезвычайно сложные устройства, н…

Люнет подвижный СА562

Точность металлообработки – один из важнейших параметров любого станка токарно-в.

..

Люнеты подвижные кулачковые для токарно-винторезных станков 1К62, 1К62Д, 16К20, 16К25, 1М63, 1М65, 1В62Г и ряда других. Высокое качество изготовления. Быстрые сроки сборки. Гарантия.

Люнет подвижный 16К20 в категории «Промышленное оборудование и станки»

Люнет подвижный 16К20, ф=90 мм

Доставка по Украине

3 500 грн

Купить

Люнет подвижный 16К20 (120 мм)

Доставка из г. Днепр

4 800 грн

Купить

ООО «АСПЕКТМАШ»Днепр

Люнет 16К20 подвижный

Доставка по Украине

4 000 грн

Купить

Люнеты к станкам, подвижный и неподвижный люнет 1К62,16К20,16К25, К280,1М63 (ДИП 300),1М64,1М65 (ДИП

Доставка по Украине

от 6 000 грн

Купить

Люнет подвижный 16К25

Доставка по Украине

8 000 грн

Купить

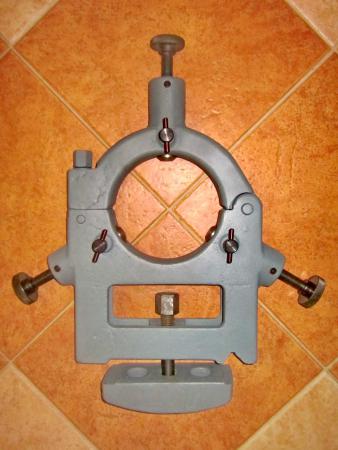

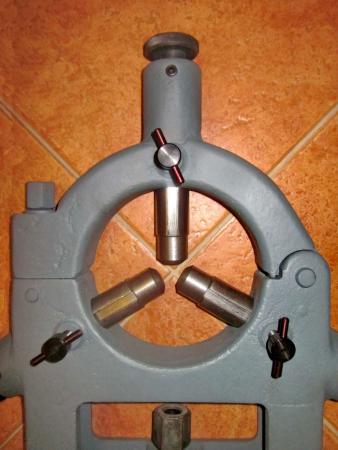

Люнет неподвижный 16К20, d=160 мм

Доставка по Украине

от 10 000 грн

Купить

Люнет неподвижный 16К20, d=180 мм

Доставка по Украине

от 12 000 грн

Купить

Люнет неподвижный 16К20 — 180мм

Под заказ

Доставка по Украине

14 400 грн

Купить

ООО «АСПЕКТМАШ»Днепр

Люнет неподвижный 16К20 — 150мм

Под заказ

Доставка по Украине

12 000 грн

Купить

ООО «АСПЕКТМАШ»Днепр

Ролик к люнету 16к20

Доставка по Украине

от 700 грн

Купить

Сухари к люнету 1К62, 16К20

Доставка по Украине

600 грн/комплект

Купить

Ролики к люнету 1К62/16К20

Доставка по Украине

3 000 грн/комплект

Купить

Люнет к токарным станкам 1К62, 16К20 и 1М63 (ДИП300)

Доставка по Украине

от 2 400 грн

Купить

Люнет токарного станка SN-400 люнет румынского станка аналог SN-400 (401 ,402), аналог 16К20 Новый

Доставка по Украине

4 918. 09 грн

Купить

Люнет токарного станка 1Е95, 1Д95, 16Е20, 16Д20 подвижный новый СССР

Доставка по Украине

4 918.09 грн

Купить

Смотрите также

Люнет подвижный к токарному станку 16К20

Недоступен

2 100 грн

Смотреть

Люнет подвижный для токарного станка 16к20

Недоступен

от 4 500 грн

Смотреть

ООО «РК ИНСТРУМЕНТ»Днепр

Люнеты 16к20; 1К62; 1М63 (подвижные и неподвижные)

Недоступен

от 2 500 грн

Смотреть

Купим люнеты 1к62 16к20 1м63 ФТ11 подвижные и неподвижные

Недоступен

от 1 500 грн

Смотреть

ООО «РК ИНСТРУМЕНТ»Днепр

Люнеты подвижные и неподвижные 1к62, 1к62д,16к20, 16к25, 1к625, 16б16, 1М63 ДИП 300, ДИП 400, ДИП 500

Недоступен

от 6 000 грн

Смотреть

ООО «РК ИНСТРУМЕНТ»Днепр

Люнет неподвижный 16К20 (ф150)

Недоступен

9 000 грн

Смотреть

Люнет подвижный для токарного станка 16к25

Недоступен

от 4 500 грн

Смотреть

ООО «РК ИНСТРУМЕНТ»Днепр

Люнет неподвижный 16К20 (ф180)

Недоступен

11 000 грн

Смотреть

Ролики к люнету 16к20, 16к25, ка280, 1к62д

Недоступен

4 000 грн/комплект

Смотреть

Люнет неподвижный для токарного станка 16к20

Недоступен

от 6 500 грн

Смотреть

ООО «РК ИНСТРУМЕНТ»Днепр

Ролики к люнетам 1м63, Дип300, Дип400, Дип500 1к62, 16к20,

Недоступен

от 4 000 грн

Смотреть

ООО «РК ИНСТРУМЕНТ»Днепр

Люнет неподвижный для токарного станка 16к25

Недоступен

от 7 000 грн

Смотреть

ООО «РК ИНСТРУМЕНТ»Днепр

Люнет подвижный для токарного станка 1м63 ДИП300

Недоступен

от 8 000 грн

Смотреть

ООО «РК ИНСТРУМЕНТ»Днепр

Люнет неподвижный для токарного станка 1м63 ДИП300

Недоступен

от 9 000 грн

Смотреть

ООО «РК ИНСТРУМЕНТ»Днепр

Токарно-винтовой станок люнет | Скачать чертежи, чертежи, блоки Autocad, 3D модели

• Самолет
• Русский
• Компас
• Образовательный

Узнайте, как скачать этот материал

Телеграм бот для поиска материалов

Покупка чертежей

Подпишитесь на получение информации о новых материалах:

t. me/alldrawings

vk.com/alldrawings

Описание Станок токарно-винтовой люнет

Содержание проекта

люнет-1.cdw [ 148 КБ ]

Дополнительная информация

Чертежи

люнет-1. cdw

Аналогичные материалы

Проект главного привода токарного станка на базе токарно-винторезного станка модели 16К20Ф3

Принципиальная схема токарно-винторезного станка модели 16к20/16к20г

Главный привод токарно-винторезного станка

Электрическая схема токарно-винторезного станка 1М63Б

Вал фрикционный токарно-винторезного станка 16К20

Кинематическая схема токарно-винторезного станка 16Б16П

Разработка технологии ремонта шлицевого соединения ведомого шкива токарно-винторезного станка 1К62

Модернизация главного привода токарно-винторезного станка мод. KA280 (16K20) для повышения производительности

Бесплатная загрузка на сегодня

Обновление после: 19часы 27 минут

МЧ00. 33.00.06 Союз

Мужчина со спины в полный рост

3D модель уютный дом

Ясли — сад для детей от 0 до 5 лет

Другие материалы

Высотный жилой дом

21-23-этажный монолитный дом с подземным гаражом

Инструкция по устройству полов в жилых и общественных зданиях

Модернизация привода скорости и подачи модели 16Д25.

Люнет подвижный 1К62Д, ТС-70 (диам. 120 мм), подвижный Люнет 1К62, ТС-30 (диам. 90 мм), люнет подвижный 1К62Д для нарезания резьбы, люнет подвижный 1

Объявления
Продукция
товары и услуги Компании
компаний в каталоге

Поиск

Бизатор / Объявления / оборудование и материалы / промышленное оборудование / mechanical equipment

Offer type: salePublished: 18. 01.2022

Price:	negotiated
Company:	StankiZapchast’Servis
Seller:	Александр
Телефоны:	+79379759888 Show phone Write a message
Address:	Vladimir, Vladimirskaya Oblast’, Russian Federation

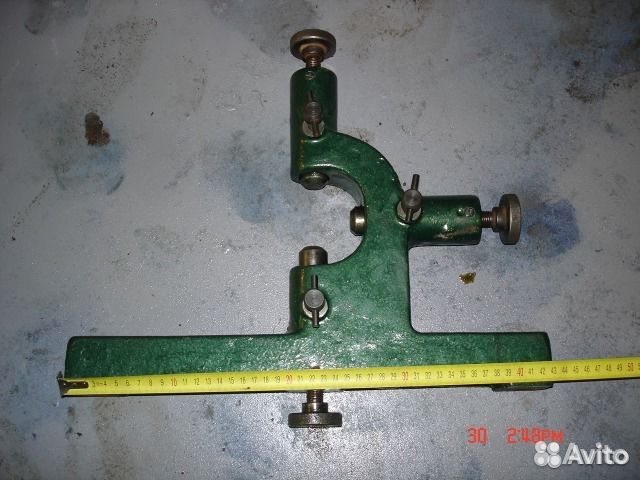

Lunette передвижной 1К62Д, ТС-70

(диам. 120мм), Люнет подвижный 1К62, ТС-30 (диам. 90 мм),



Люнет передвижной 1К62Д для нарезания резьбы,

Люнет передвижные 1К625Д, ТС-75, ТС-85 (диам. 120-мм),

Люнет мобильный 16К20 (диам. 110 мм),

Люнет передвижной 16Д20 (диам. 120-мм),

Люнет передвижной 16К25, 16Д25 (диам. 120-мм),

Люнет подвижный 163, 1М63 (диам. 170 мм),

Люнет подвижный ДИП 500, 165, 1М65 (диам. 260 мм),

Люнет подвижные 1А64, ДИП 400, 1М64 (диам. 170 мм).

Люнет передвижной 16Р25 (диам. 80 мм),

Люнет мобильный 16К40.
