Лучковая пила по дереву. Сочетание надёжности и универсальности

Среди плотницкого инструмента лучковые пилы издавна занимали почётное место. И, хотя их конструкция и дизайн с годами существенно изменились, основной принцип функционирования этих пил остаётся прежним. В чём же преимущество этого инструмента и что выделяет его среди остальных?







Для чего нужна лучковая пила?

Лобзиком удобно выполнять короткие, преимущественно поперечные резы, ножовкой по дереву – длинные, продольные. И только при помощи лучковой пилы можно производить разнообразные разделительные резы, причём, как с сухой, так и с влажной древесиной. Кроме того, для лучковой пилы по дереву не имеет значения способ разделки древесины – вдоль или поперёк волокон. Если добавить к этому возможность работы одной рукой (первые «лучки» были исключительно двурукими), то получается, что рассматриваемым инструментом можно воспользоваться для реза дерева:

  • в продольном;
  • в поперечном;
  • в фигурном;
  • в угловом направлении.

Единственным непреодолимым препятствием для лучковых пил являются поперечные размеры заготовок – для толстых брёвен всё же лучше применять механизированный инструмент. Впрочем, с толстыми брёвнами приходится работать значительно реже…

А вы знаете какая ножовка по дереву лучше?

Универсальность лучковым пилам по дереву придают три обстоятельства:

  1. Регулируемое натяжение пильного полотна (в чём-то этот процесс похож на натягивание тетивы лука, откуда и появилось название инструмента). Тестирование показывает, что в лучковых пилах могут быть созданы усилия натяжения до 100…120 кг без разрушения пильного полотна.
  2. Особая форма зубьев, позволяющая проводить как черновой, так и чистовой резы.
  3. Компактность размеров пилы, что обеспечивает её использование даже в стеснённой обстановке.

Современные производители лучковых пил и оснастки к ним – торговые марки Bahco, Stanley, Intertool, Fiskars и другие — комплектуют свою продукцию разными типами и исполнениями пильных полотен, что повышает удобство в применении инструмента.

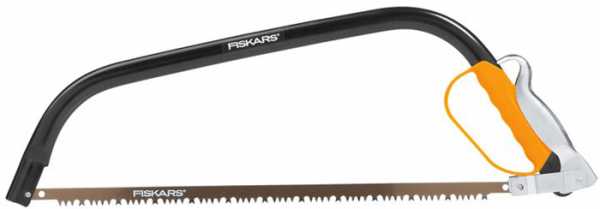

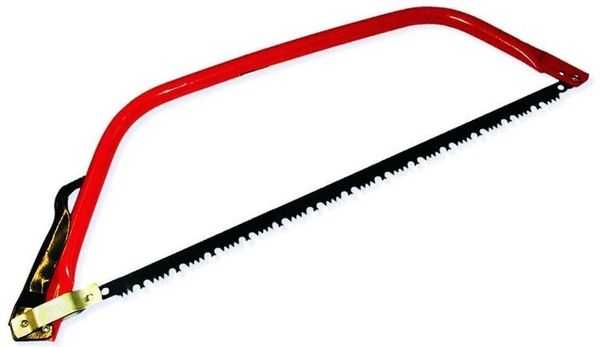

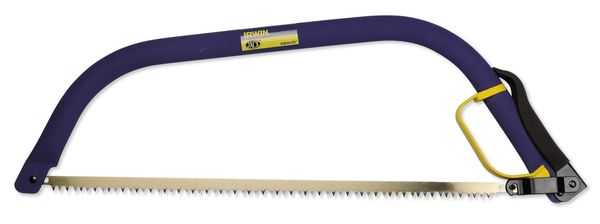

Устройство лучковой пилы по дереву

Современный «лучок» включает в себя:

  1. Рамку из профильного проката. В зависимости от размеров пильного полотна – а они обычно стандартны: 350 мм, 530 мм или 760 мм, рама может быть выполнена в виде заоваленной трапеции (для более длинных полотен) или заоваленного треугольника (для более коротких).
  2. Ручку, профиль которой исключает внезапное травмирование пальцев работающего.
  3. Пильного полотна.
  4. Устройства для натяжения пильного полотна.
  5. Крепежа полотна к рамке.

К рамке лучковой пилы по дереву предъявляются особые требования – она должна быть жёсткой и одновременно лёгкой, чтобы не увеличивать физическую нагрузку во время пиления. Поставленной задаче удовлетворяет специальный трубчатый профиль с очень небольшой шириной. Это позволяет легко изгибать его в процессе изготовления до требуемой конфигурации рамки, не теряя в прочности детали, обеспечивая пиле необходимую мобильность.

Одним из основных различий в конструкции современных лучковых пил по дереву – принцип натяжения пильного полотна. Например, торговые марки Gardena или Proline для натяжения использует ручку с эксцентриком: изменяя с его помощью угол наклона ручки по отношению к продольной оси пиления, таким образом можно регулировать усилие натяжения.

По другому пути пошли производители пил от Bahco Stanley: там в ручку монтируется специальный винтовой механизм натяжения пильного полотна. Выбор определяется удобством пользования, однако наличие винтового механизма обеспечивает натяжению повышенную точность, и не зависит от случайных движений пользователя, когда положение ручки во время пиления может случайным образом измениться. Поэтому поворотный механизм натяжения рекомендуется использовать при наличии некоторого опыта работ с лучковой пилой.

Для крепежа пильного полотна к противоположной части «тетивы» (рамы) используются съёмные шплинты или барашковые винты, Последние надёжнее, поскольку шплинт, обычно изготавливаемый из мягкой стали, со временем изнашивается, и может самопроизвольно выйти из крепёжного отверстия.

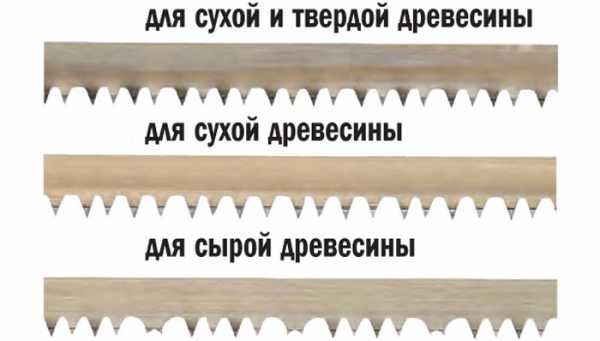

Полотно для лучковой пилы

Универсальность этого инструмента определяет и изменения в конструкции пильного полотна, в частности, его зубьев. Чаще всего используются:

  • Пильные полотна с равномерным шагом зубьев. Они предназначены для ровного реза древесины со сравнительно небольшой длиной.

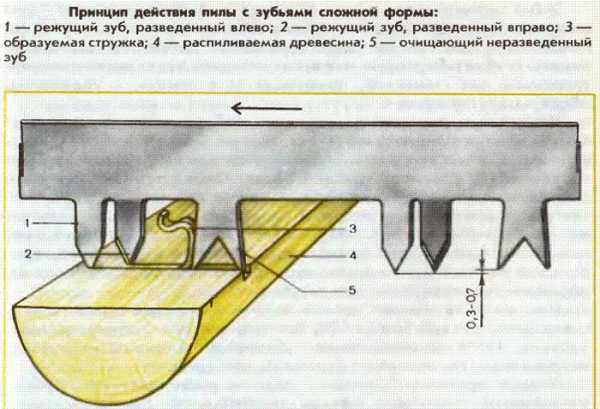

  • Полотна с так называемым «американским» зубом, когда через 3..4 обычных зуба встречается сдвоенный или «кремлёвский» зуб. Такая конфигурация режущей части пильного полотна позволяет производить более длинный и сложный рез. Частота чередования определяет точность результата: чем ближе друг от друга располагаются сдвоенные зубья, тем линия распила будет менее чистой.
  • Пространственные зубья с широким разведением. Полотно с такими зубьями полезно при максимальных размерах сечения разрезаемой древесины. Усилие реза и количество отходов при этом увеличиваются, однако производительность пиления становится максимально возможной.

В зависимости от поставленных задач изменяется и материал пильного полотна. Для инструмента сравнительно небольших размеров (350 мм, отчасти – 530 мм) используют полотна с равномерным шагом, которые изготавливаются из конструкционной хромоникелевой стали типа 45Х, 40ХН или 45Г. Полотна проходят закалку ТВЧ, в результате чего их поверхностная твёрдость достигает 45…48 HRC. Однако такие полотна весьма чувствительны к изменению оси пиления, которая легко изменяется из-за гибкости полотна, и ломаются при предельных изгибах.

Для полотен со сдвоенными зубьями применяют высокоуглеродистую сталь 7ХФ или даже быстрорежущую сталь. Долговечность таких полотен (если они не сделаны в Китае) весьма высока, поскольку с увеличением процента углерода в стали её упругие свойства возрастают. Кроме того, лезвия нет необходимости охлаждать, поскольку ванадий и вольфрам, входящие в состав таких сталей, отличаются высокой теплостойкостью.

Для зубьев с широким разведением решающим фактором долговечности считается абразивный износ от трения древесины по металлу. Поэтому финская компания Fiskars наносит на производимый ею инструмент тефлоновое покрытие, которое снижает коэффициент трения, увеличивая тем самым долговечность пильного полотна. Другие производители (например, Bahco) производят биметаллические полотна: основа изготавливается из конструкционной стали, а режущая часть – из инструментальной.


proinstrumentinfo.ru

Пила лучковая по дереву - обзор, описание и применение

Среди довольно обширного перечня ручных пил и ножовок, стоит выделить один, востребованный вид пилы – это лучковая пила. Такое устройство может быть создано для распила металлических деталей, а также для работы с деревянными материалами. В данной статье мы расскажем о том, что такое лучковая пила, в чем ее особенности и что нужно учесть перед покупкой.

Конструкция

Пилу назвали "лучковой" не потому, что из нее можно стрелять, и даже не потому, что она похожа на оружие Робин Гуда, а потому, что ее конструкция имеет тот же принцип упругости, как и в древнем луке.

В основе всей конструкции станок из прочных, хорошо обработанных и зачастую лакированных стоек. Всего три стойки – две с боков и одна горизонтальная. Стойки создают из лесоматериалов твердых сортов, к примеру, из дуба, граба или ясеня. В нижней части вертикальных стоек имеются одинаковые симметричные сквозные отверстия, чтоб крепить рукоятки. Горизонтальную стойку называют средником. Рабочая рукоятка является предметом даже не плотницкого, а столярного искусства, ведь от ее качества напрямую зависит комфорт и уровень производительности всей работы. Ручки имеют округлую форму, с торца имеются пропилы и отверстия, чтобы закрепить рабочее полотно.

Полотно для лучковой пилы – это зачастую тонкая полоса инструментальной стали с небольшой "зазубренностью". Чем больше ширина лезвия-полотна, тем ниже маневренность всей пилы, и сила натяжения в зажимах – ниже.

В любой пиле лучкового типа имеется тетива, что еще больше приближает ее к метательному оружию древних времен. Однако назначение такой тетивы абсолютно мирное – она необходима для прочного и надежного натяжения полотна между рукоятками. Тетива создается из природных материалов, например, льняной веревки или пеньковой бечевки. Синтетические материал не оправдали себя. Показатели их упругости и долговечности недостаточны для раскроя массивных лесоматериалов.

На оси центральной симметрии, в промежутке между стойкой-средником и тетивой, расположена вспомогательная планка – стрелка. В ходе вращения этой детали происходит натяжение пеньковой или льняной тетивы, вследствие чего ножовочное полотно накрепко застывает между рукоятками.

Резьбовые крепления рукояток и надежная конструкция делают очень высокими показатели такой пилы для коротких и длинных распилов, а также для распила лесоматериалов вдоль и поперек волокон. Лучковая пила может преодолеть сучки и пилить по радиусам и криволинейным лекалам.

Сравнение с ножовкой

Используется этот инструмент для реализации продольной распиловки. Пила имеет в своем составе специальный лучок, в котором натянуто пильное полотно. В составе самого лучка имеются 2-х стойки и ручки, а также распорка, натяжная тетива и фиксирующая закрутка. Иногда, в качестве заменителя закрутки можно встретить в конструкции винт с гайкой, соединяющийся с металлической тетивой. Бывают выкружные лучковые пилы, применяемые для распила по кривой линии.

Говоря о сравнении обычной пилы (двуручной или ножовки) с лучковой пилой, то стоит отметить ряд преимуществ перед обычной пилой:

  • лучковая пила поможет осуществить более ровный и аккуратный срез
  • во время работы вы приложите гораздо меньше усилий, чем при работе, к примеру, ножовкой. в определенных случаях лучком можно работать даже вдвоем, что невозможно при работе с ножовкой
  • простое обслуживание. Полотна для лучковой пилы не нуждаются в точении, разводке или подгоне. Изношенную пилку необходимо просто заменить на новую
  • зажатое в месте пропила полотно лучковой пилы, почти никогда не заклинивает. Да, возможно, движения пилой иногда бывают затруднительными, однако, оно не «зажевывает» пилу намертво, как это часто бывает в обычных пилах.

При внешнем сходстве, лучковые пилы различных производителей кардинально отличаются друг от друга. К примеру, отличия имеются почти во всех конструкционных составляющих инструмента – это и разная форма лучка или рукоятки, различный метод фиксации и натяжения полотен, а также их натяжение.

Правила работы

Чтобы сделать работу лучковой пилой комфортной и безопасной стоит соблюдать такие рекомендации:

  • вставлять полотно в прорези рукояток и фиксировать его посредством боковых отверстий шпонками
  • поднести пилу к груди таким образом, чтобы тетива прикасалась к телу, и одним глазом внимательно изучить положение полотна. Его расположение должно быть строго перпендикулярно линии взгляда
  • медленным и осторожным поворачиванием рукоятки можно добиться ровного положения зубчатого лезвия в фиксирующих отверстиях
  • после наладки полотна нужно медленно вращая стрелку, закручивать тетиву и растягивать стойки для прочного крепления полотна
  • не стоит точить или править рабочие лезвия для лучковых пил самостоятельно. Наилучшим вариантом является приобретение фабричных, характеризующихся остротой и точно выставленной "зубчатостью" лезвий
  • нельзя отвлекаться во время работы, потому что вместе с доской можно отпилить и несколько пальцев не стоит во время перерыва бросать торчащую в заготовке пилу, потому что можно сломать полотно, да и начинать работу из этого положения очень сложно.

Перед началом работы необходимо осмотреть инструмент и убедиться в отсутствии трещин и дефектов на деревянных частях стоек, также в том, что тетива целая.

Чтобы выполнять поперечный распил максимально удобно деревянные заготовки должны выступать ("свешиваться") с недвижимой опоры. Опытные мастера начинают пилить от ногтя большого пальца руки, придерживающей балку или брус. После того, как лезвие "вгрызлось" в заготовку, его можно несильно опереть уже не на ноготь, а на сустав большого пальца. Но для максимальной точности распила, а также для реализации криволинейных прорезов стоит применять шаблоны или стусло.

Пила лучковая по дереву отлично подходит для продольной распиловки. Для этого полотно необходимо зафиксировать под углом от 0˚ до 90˚ касательно горизонтальной стойки. Прилагаемое давление будет меньше, чем процессе поперечного пиления, поэтому процедура будет занимать немного больше времени. Осуществляется такой распил обеими руками. Мастера советуют располагать доску или брус в горизонтальной плоскости и двигать пилу на себя, придерживая за рукоятку и боковую стойку.

Если нужно сделать криволинейный вырез стоит приобрести узкое полотно, ширина которого не превышает 8 мм. Полотна для изогнутых прорезей продаются с прямоугольными зубьями и существенным разводом – практически до 2.5 номиналов от номинальной толщины всего полотна. Если необходимо распилить толстую доску, имеющую много сучков или косые слои древесины, нужно выбирать наиболее широкое полотно, шириной до 5 см. Оно должно иметь небольшой развод, но существенную толщину. Фигурный и криволинейный вырез на таком материале осуществлять не рекомендуется.

Лучковая пила Bahco

Лучковые пилы Bahco считаются одними из лучших в мире. Благодаря лёгкой стальной рамке обеспечивается значительное натяжение полотна, примерно до 120 кг, а также быстрое и не сложное пиление. Существует две серии таких пил:

  • серия 51. Эти пилы оснащены кинжальными зубьями для распила старых и сухих лесоматериалов
  • серия 23. Такие пилы оснащены скалывающим зубом для распила зелёных пиломатериалов.

Кончики зубьев абсолютно всех пил этой марки прошли закалку током высокой частоты, обладают острыми кромками, работающими при движении в двух направлениях.

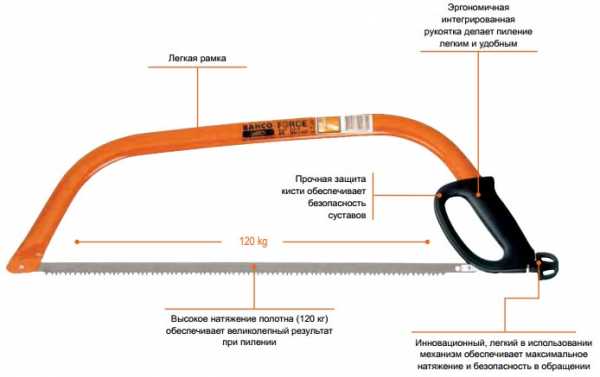

Главные достоинства лучковых пил Bahco:

  • имеют рамку ERGO™
  • эргономичная рукоятка, которая имеет систему защиты пальцев. Такой инструмент очень удобный и безопасный
  • очень прочная конструкция
  • полотно создано из стали наивысшего качества и покрыто ударопрочной эмалью, а также защитой от коррозии
  • пустая легкая рамка 24", которая весит меньше килограмма
  • новейшая система крепления задает полотну сильное натяжение (до 120 кг),гарантируя прямой рез.

Рассмотрим две пилы на 530 и 759 мм. Они имеют разный размер, разную форму, а также различные механизмы натяжения полотна.

Пила длиной 530 мм (21“) отличается треугольной формой. Для обрезания деревьев эту пилу можно назвать самой удобной, потому что ее можно просунуть в наиболее узкие промежутки между ветками. Одна такой пилой комфортно распиливать исключительно тонкомер, даже 10-сантиметровые бревна не подаются пилению, потому что уже лучок цепляется за бревно, и полотно скачет во время распила. В целом, этот инструмент довольно полезен для садовых работ, но походным вариантом его не назовешь. Отметим, что в линейке товаров Bahco присутствует лучковая пила под те же полотна 530 мм, однако имеющая более привычную форму, которая напоминает усеченный треугольник.

Полотно оснащено рычажным механизмом натяжения. Спереди оно крепится частично пустотелым шплинтом, вставляемым в два отверстия в лучке. Отверстия имеют различный диаметр, по этой причине на новой пиле шплинт не выпадает. Тем не менее, многие мастера отмечают, это не надолго, потому что шплинт создан из достаточно мягкого металла, и через определенное время развальцовка сминается, и он выпадает в самый неподходящий момент. В тоже время и это не конец света. Для восстановления работоспособности пилы, нужно лишь иметь гвоздь или небольшой кусок проволоки.

Сзади полотно вставляется в особый замок, имеющий боле надежную фиксацию. Сломать ее можно лишь при сильном перетягивании полотна, при этом можно еще и ось рычага свернуть.

Пила длиной 759 мм имеет серьезный внешний вид. Она трапецивидной формы, скос к переднему краю незаметен. Полотно крепится на жестко монтированные штифты, и затягивается при помощи винта. Ручка, имеющая защитную скобу, намертво прикреплена к лучку. Пилит этот инструмент отлично. Особой разницы между полотном для сухих лесоматериалов и полотном для сырой древесины нет. Этот инструмент имеет систему защиты полотна с эксцентриком.

wood-prom.ru

Лучковая пила по дереву - делаем правильный выбор

Среди широкого ассортимента ручных пил и ножовок, существует один, достаточно распространенный вид пилы – это лучковая пила. Данный инструмент может быть как в исполнении для реза металлических деталей, так и для работы с древесными материалами. В этой статье мы поговорим о лучковой пиле по дереву – вы узнаете, что это за инструмент, в чем его особенности и что нужно знать, чтобы купить лучковую пилу.

Устройство лучковой пилы

Начнем с самого главного – устройства и назначения лучковой пилы. Применяется она для продольного пропила и состоит из специального лучка, в котором натянуто пильное полотно. В свою очередь, сам лучок состоит из 2-х стоек и ручек, а также распорки, натяжной тетивы и фиксирующей закрутки. Также, вместо закрутки можно часто увидеть в конструкции винт с гайкой, который соединяется с металлической тетивой. Существуют выкружные лучковые пилы, которые используются для пропила по кривой линии.


Если же сравнить обычную пилу (двуручную или ножовку) с лучковой пилой, то рассматриваемый инструмент имеет некоторые преимущества перед обычной пилой. Так, лучковая пила помогает получить более ровный и аккуратный срез, к тому же – для этого необходимо потратить намного меньше усилий и сил, нежели при пилении ножовкой, например. Кроме того, в некоторых случаях лучком можно работать и вдвоем, чего не скажешь о ножовке. К преимуществам лучковой пилы по дереву также стоит отнести простоту в обслуживании. Так, полотно для лучковой пилы не нужно точить, разводить или подгонять – изношенное полотно достаточно просто заменить на новое. Отметим и то, что зажатое полотно лучковой пилы в пропиле, практически никогда не заклинивает. Да, быть может движения пилой в некоторых случаях могут быть затруднительными, но в целом, оно не «зажевывает» пилу намертво, чего нельзя сказать об обычных пилах.


При всем своем внешнем сходстве, лучковые пилы от разных производителей буду отличаться друг от друга, и в некоторых случаях, довольно значительно. Так, различия существуют практически во всех конструкционных деталях инструмента – это может быть разная форма лучка или рукоятки, разный способ фиксации и натяжения полотен, а также их натяжения.



Потребительский анализ лучковых пил по дереву

Лучковая пила Proline. Данная пила предназначена для продольного или поперечного пропила, а также – подходит для фигурных пропилов. Как и большинство подобных инструментов, она состоит из лучка, в котором натянуто пильное полотно. В свою очередь, лучок имеет две стойки, распорки и натяжную тетиву. Длина данной модели пилы составляет 760 мм, что позволяет работать ей со средними бревнами.


Лучковая пила Stanley Raker Tooth. Предназначена для работы в среднем темпе с небольшими деревянными заготовками. Овальное сечение стальной рамы обеспечивает инструменту высокую прочность. В конструкцию также включен рычаг для натяжения полотна, который позволяет быстрее менять полотно при необходимости. Материал данного инструмента – инструментальная сталь, обработанная и закаленная. Зубья имеют «американскую» форму, поэтому не требуют заточки или профилактики. Это позволяет инструменту отлично справляться как со свежими, так и с сухими пиломатериалами.


Лучковые пилы Bahco. Лучковые пилы от фирмы Bahco представлены различным вариантами, но, самыми популярными моделями считаются пилы 530 мм и 760 мм. Эти варианты отличным образом подойдут для обрезки деревьев, поскольку их можно без особого труда протаскивать между ветками и производить распил. Но, при всем при этом, распиливать с помощью одной из таких пил, можно только тонкомеры. Например, бревна с диаметром 10 см будет распиливаться крайне неудобно – лучок будет задевать бревно, а полотно все время подпрыгивать при распиле.


Лучковые пилы Gardena. Среди особенностей пил данного производителя стоит отметить винтовой натяжитель полотна, а также адаптер в комплекте, с помощью которого можно присоединять штанги. Кроме того, в комплекте с такой пилой поставляется несколько разновидностей полотен. Существуют модели разной длины – например, с длиной в 750 мм или 350 мм, разница, как видите, ощутима. Пилы от данного производителя имеют уникальные особенности. Например, пила 350 мм имеет возможность поворачивать полотно на 360°, фиксируя его в любом установленном положении. Лучковая пила по дереву, с длиной 750 мм имеет овальное сечение трубки трапециевидной формы, которое помогает плотно установить неподвижные штифты с проточками и т.д. Ручка такого инструмента достаточно массивная, с прорезиненными вставками, что позволяет более комфортно работать этим инструментом. В остальном, все виды представленных пил, имеют отличные отзывы, чтобы купить лучковую пилу достаточно выбрать одну из представленных моделей.

Еще статьи из раздела:

Ножовка по металлу

Набор плашек и метчиков

Резьбонарезной набор

Полотно для лучковой пилы

Полотно ножовочное

Полотно пильное

Лобзик по дереву ручной

Стамеска по дереву

Полукруглая стамеска

Стусло

Труборез для стальных труб

Труборез для пластиковых труб

Труборез для медных труб

Виды топоров, характеристики и классификация

Сверла по металлу – виды и классификация

Как заточить сверло по металлу?

загрузка...

www.megastroika.biz

Лучковая пила Википедия

Ручная пила — плотницкий и столярный инструмент, предназначенный для распиловки древесины. Пилы по конструкции бывают нескольких видов.

В зависимости от назначения и формы зубьев разделяются на поперечные, продольные, мелкозубые и выкружные.

Разновидности

  • Лучковая пила используется для поперечного пиления. Состоит из лучка и натянутого в нём пильного полотна. Лучок состоит из двух стоек, распорки, двух ручек, натяжной тетивы и закрутки. Вместо закрутки может применяться винт с гайкой, соединённые металлической (проволочной) тетивой. Выкружные лучковые пилы предназначены для пиления по кривым линиям.

Ножовка по дереву

  • Широкая ножовка : применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов; для поперечного раскроя досок, и брусков, плитных материалов. Общая длина составляет 750 мм, ширина полотна от 60 до 160 мм, толщина от 1 до 1,5 мм. Зубья имеют форму равнобедренного или прямоугольного треугольника. Углы резания и заточки такие же, как у лучковых пил.
Ножовка по дереву с прямоугольнотреугольными зубьями (см. с увеличением). Слева — дерматиновые ножны для неё Зубья пилы крупным планом

Зубья крупнозубой пилы крупным планом
  • Узкая ножовка: применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов.

  • Обушковая пила: служит для выполнения неглубоких пропилов, зарезания и распиливания мелких отрезков древесины; можно использовать при подгонке соединений; зубья имеют форму прямоугольного треугольника.

  • Пасовочная пила: разновидность обушковой, обычно используется для выполнения точных угловых (продольных, поперечных) пропилов при изготовлении шиповых соединений, соединений на ус и т.п., часто с использованием столярного стусла. Иногда, для повышения точности и сохранности стусла, выполняется без развода зубьев. Зубья в виде почти равносторонних треугольников без уклона или с небольшим уклоном назад.
  • Ножовка-наградка: для несквозного пропиливания пазов под шпонки, а также для выпиливания узких пазов.

Цепная пила

  • Ручная цепная пила — пила с ручками для распилки древесины вручную. Используется как для работы вдвоем, так и в одиночку. Для нормального режима работы пилу необходимо прогибать, опуская (поднимая) при работе рукояти ниже уровня пилящей поверхности, чтобы пила как бы обхватывала дерево при пилении. Большая площадь соприкосновения рабочей поверхности обеспечивает более быстрый результат[1].

Двуручная пила

Двуручная пила — инструмент со множеством зубьев для резки (распиловки) древесины.

Изготавливается в виде металлической пластины, на рабочей кромке которой расположены зубья. Ручки, как правило, деревянные. Самая производительная из ручных пил.

Такой пилой удобно валить деревья. Пилить лежащее нa земле бревно, как и любым другим инструментом, затруднительно (под собственным весом бревно оседает и зажимает место пропила)[2].

Для нормальной работы необходимы подкладки или «козлы».

Предназначена для работы вдвоём, хотя при некоторой сноровке пилить двуручной пилой можно и в одиночку.

Весьма важна правильная заточка и разводка зубьев.

Ножовка по металлу

Ножовка по металлу — разновидность пилы для разрезания металлических заготовок. Состоит из ножовочной рамки[3] и ножовочного полотна[4].

Примечания

См. также

Литература

  • Григорьев М. А. Справочник молодого столяра и плотника:Учебн. пособие для профтехучилищ. — 2-е изд. — М.: Лесная промышленность, 1984. — 239 с. — 70 000 экз.

wikiredia.ru

Лучковая пила

Категория: Столярные работы


Лучковая пила

Назначение и устройство пилы. Лучковая пила называется так потому, что похожа на лук (у нее тоже есть тетива!) —старинное оружие для метания стрел. Эта пила предназначена для продольного и поперечного пиления древесины.

Лучковые пилы бывают различных конструкций. Но чаще всего используется пила, показанная на рис. 24,6. В станке пилы натянуто стальное зубчатое полотно, в верхней части станок стянут тетивой.

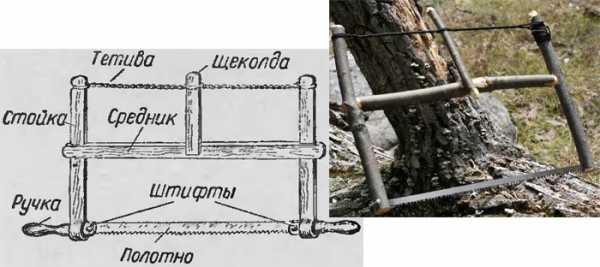

Станок состоит из двух стоек, двух ручек, средника и закрутки (иначе —стрелки). Стойки изготавливают из твердых пород древесины. В нижней части стоек сделаны отверстия для ручек. Сами ручки —круглой формы (чтобы удобнее было держать), изготовлены также из твердых пород древесины. В каждой ручке сделан пропил, куда входит конец зубчатого полотна. А чтобы закрепить полотно, в нем- и ручках просверлены небольшие отверстия. В отверстия вставляют специальные штырьки или гвоздики, соединяющие ручки с полотном и в итоге со станком пилы.

Тонкое полотно лучковой пилы — из прочной, так называемой инструментальной стали; его можно легко натянуть в станке. Тонким полотном быстрее и легче пилить древесину.

В среднике по бокам сделаны отверстия, в которые вставляют стойки (точно посередине их высоты). Средник и соединяет стойки между собой, и распирает их, позволяя регулировать натяжение полотна. В средник упирается закрутка.

Рис. 1. Пилы: а —ножовка; б —лучковая пила

Тетива, изготовленная из тонкой прочной льняной или пеньковой веревки, стягивает стойки. При вращении закрутки (стрелки) тетива скручивается и стягивает верхние концы стоек. При этом нижние концы стоек расходятся, натягивая полотно пилы.

Подготовка пилы к работе.
Прежде чем начинать пилить древесину, надо проверить и отрегулировать лучковую пилу. Вот последовательность операций:
1. Немного ослабляют тетиву, вращая закрутку против часовой стрелки.
2. Берут пилу за ручки и поднимают на вытянутых руках так, чтобы тетива прижалась к груди на уровне плеч.
3. Закрывают один глаз (лучше левый) и проверяют, правильно ли натянуто и установлено полотно. Сначала смотрят на полотно у правой ручки, а затем у левой. Чуть поворачивая ручки, добиваются такого положения зубчатого полотна, чтобы была видна только его спинка, а не боковые стороны. В этом случае полотно установлено без перекосов.
4. Натягивают тетиву пилы, вращая закрутку в обратном направлении.

Запомни!
1. Работать можно только исправной пилой.
2. Начиная пилить, надо обязательно пользоваться направителем.
3. Нельзя при работе держать руку у зубьев полотна пилы.
4. Осторожно заканчивай пиление, никогда не оставляй пилу в пропиле!
5. При переносе пилы с места на место соблюдай осторожность. Пилу переносят в опущенной руке, тетивой вперед. Зубья полотна должны быть направлены вниз.
6. Не отвлекайся при работе!



Столярные работы - Лучковая пила

gardenweb.ru

Лучковая пила - это... Что такое Лучковая пила?


Лучковая пила

см. Столярное дело и Плотничное мастерство.

Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона. — С.-Пб.: Брокгауз-Ефрон. 1890—1907.

  • Лучкай
  • Лучок птицеловный

Смотреть что такое "Лучковая пила" в других словарях:

  • Лучковая пила — пила в виде деревянного станка (лучка) с натянутым полотном. Полотно натягивается с помощью крученого шнура (тетивы). Различают: распашные (распускные) лучковые пилы для продольной распиловки; поперечные лучковые пилы для поперечного распила;… …   Финансовый словарь

  • ПИЛА — ПИЛА, пилы, мн. пилы, жен. 1. Инструмент для разрезания на части твердого вещества (дерева, металла), в виде стальной пластинки или диска с заостренными зубцами по краям. Ручная пила (снабженная рукояткой, двигая которою водят пилу взад и вперед… …   Толковый словарь Ушакова

  • пила — ручной или станочный инструмент для разрезания древесины, металла и других материалов. Основная часть пилы – стальное полотно с зубьями по краю. При движении по поверхности распиливаемого материала зубья срезают узкие стружки, образуя щель,… …   Энциклопедия техники

  • Пила — У этого термина существуют и другие значения, см. Пила (значения). Круглая пила передвижной пилорамы …   Википедия

  • Пила (инструмент) — Дисковая (циркулярная) пила Ручная лучковая пила, для резки металла Ручная ножовка, для резки древесины Пила  инструмент со множеством лезвий (зубьев) для резки (распиловки) твёрдых материалов (древесина, металл, пласт …   Википедия

  • ПИЛА — жен. стальная полоса, пластинка, с нарезными зубьями, для резки или пилки чего либо. Пила вдольная, продольная, самого крупного и косого зуба, для распилки бревен на доски; фанерочная, помельче и в станочке, для резки фанерок; поперечная,… …   Толковый словарь Даля

  • Ручная пила — Ручная пила  инструмент. Пилы по конструкции бывают нескольких видов. В зависимости от назначения и формы зубьев разделяются на поперечные, продольные, мелкозубые и выкружные. Содержание 1 Лучковая пила 2 Широкая ножовка …   Википедия

  • Плотничное дело* — Одною из главнейших отраслей механической обработки дерева представляет собою П. дело, которое является едва ли не самым распространенным в России ремеслом. В П. ремесле приходится иметь дело с грубою обработкою дерева преимущественно в больших… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Плотничное дело — Одною из главнейших отраслей механической обработки дерева представляет собою П. дело, которое является едва ли не самым распространенным в России ремеслом. В П. ремесле приходится иметь дело с грубою обработкою дерева преимущественно в больших… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Столярные инструменты — Столярные инструменты  инструменты, используемые в столярном деле, для работы с древесиной и древесными материалами …   Википедия

dic.academic.ru

Лучковая пила. Сочетание надёжности и универсальности |

Среди плотницкого инструмента лучковые пилы издавна занимали почётное место. И, хотя их конструкция и дизайн с годами существенно изменились, основной принцип функционирования этих пил остаётся прежним. В чём же преимущество этого инструмента и что выделяет его среди остальных?

Для чего нужна лучковая пила?

Лобзиком удобно выполнять короткие, преимущественно поперечные резы, ножовкой по дереву – длинные, продольные. И только при помощи лучковой пилы можно производить разнообразные разделительные резы, причём, как с сухой, так и с влажной древесиной. Кроме того, для лучковой пилы по дереву не имеет значения способ разделки древесины – вдоль или поперёк волокон. Если добавить к этому возможность работы одной рукой (первые «лучки» были исключительно двурукими), то получается, что рассматриваемым инструментом можно воспользоваться для реза дерева:

  • в продольном;
  • в поперечном;
  • в фигурном;
  • в угловом направлении.

Единственным непреодолимым препятствием для лучковых пил являются поперечные размеры заготовок – для толстых брёвен всё же лучше применять механизированный инструмент. Впрочем, с толстыми брёвнами приходится работать значительно реже…

А вы знаете какая ножовка по дереву лучше?

Универсальность лучковым пилам по дереву придают три обстоятельства:

  • Регулируемое натяжение пильного полотна (в чём-то этот процесс похож на натягивание тетивы лука, откуда и появилось название инструмента). Тестирование показывает, что в лучковых пилах могут быть созданы усилия натяжения до 100…120 кг без разрушения пильного полотна.
  • Особая форма зубьев, позволяющая проводить как черновой, так и чистовой резы.
  • Компактность размеров пилы, что обеспечивает её использование даже в стеснённой обстановке.
  • Современные производители лучковых пил и оснастки к ним – торговые марки Bahco, Stanley, Intertool, Fiskars и другие — комплектуют свою продукцию разными типами и исполнениями пильных полотен, что повышает удобство в применении инструмента.

    Устройство лучковой пилы по дереву

    Современный «лучок» включает в себя:

  • Рамку из профильного проката. В зависимости от размеров пильного полотна – а они обычно стандартны: 350 мм, 530 мм или 760 мм, рама может быть выполнена в виде заоваленной трапеции (для более длинных полотен) или заоваленного треугольника (для более коротких).
  • Ручку, профиль которой исключает внезапное травмирование пальцев работающего.
  • Пильного полотна.
  • Устройства для натяжения пильного полотна.
  • Крепежа полотна к рамке.
  • К рамке лучковой пилы по дереву предъявляются особые требования – она должна быть жёсткой и одновременно лёгкой, чтобы не увеличивать физическую нагрузку во время пиления. Поставленной задаче удовлетворяет специальный трубчатый профиль с очень небольшой шириной. Это позволяет легко изгибать его в процессе изготовления до требуемой конфигурации рамки, не теряя в прочности детали, обеспечивая пиле необходимую мобильность.

    Одним из основных различий в конструкции современных лучковых пил по дереву – принцип натяжения пильного полотна. Например, торговые марки Gardena или Proline для натяжения использует ручку с эксцентриком: изменяя с его помощью угол наклона ручки по отношению к продольной оси пиления, таким образом можно регулировать усилие натяжения.

    По другому пути пошли производители пил от Bahco Stanley: там в ручку монтируется специальный винтовой механизм натяжения пильного полотна. Выбор определяется удобством пользования, однако наличие винтового механизма обеспечивает натяжению повышенную точность, и не зависит от случайных движений пользователя, когда положение ручки во время пиления может случайным образом измениться. Поэтому поворотный механизм натяжения рекомендуется использовать при наличии некоторого опыта работ с лучковой пилой.

    Для крепежа пильного полотна к противоположной части «тетивы» (рамы) используются съёмные шплинты или барашковые винты, Последние надёжнее, поскольку шплинт, обычно изготавливаемый из мягкой стали, со временем изнашивается, и может самопроизвольно выйти из крепёжного отверстия.

    Полотно для лучковой пилы

    Универсальность этого инструмента определяет и изменения в конструкции пильного полотна, в частности, его зубьев. Чаще всего используются:

    • Пильные полотна с равномерным шагом зубьев. Они предназначены для ровного реза древесины со сравнительно небольшой длиной.
    • Полотна с так называемым «американским» зубом, когда через 3..4 обычных зуба встречается сдвоенный или «кремлёвский» зуб. Такая конфигурация режущей части пильного полотна позволяет производить более длинный и сложный рез. Частота чередования определяет точность результата: чем ближе друг от друга располагаются сдвоенные зубья, тем линия распила будет менее чистой.
    • Пространственные зубья с широким разведением. Полотно с такими зубьями полезно при максимальных размерах сечения разрезаемой древесины. Усилие реза и количество отходов при этом увеличиваются, однако производительность пиления становится максимально возможной.

    В зависимости от поставленных задач изменяется и материал пильного полотна. Для инструмента сравнительно небольших размеров (350 мм, отчасти – 530 мм) используют полотна с равномерным шагом, которые изготавливаются из конструкционной хромоникелевой стали типа 45Х, 40ХН или 45Г. Полотна проходят закалку ТВЧ, в результате чего их поверхностная твёрдость достигает 45…48 HRC. Однако такие полотна весьма чувствительны к изменению оси пиления, которая легко изменяется из-за гибкости полотна, и ломаются при предельных изгибах.

    Для полотен со сдвоенными зубьями применяют высокоуглеродистую сталь 7ХФ или даже быстрорежущую сталь. Долговечность таких полотен (если они не сделаны в Китае) весьма высока, поскольку с увеличением процента углерода в стали её упругие свойства возрастают. Кроме того, лезвия нет необходимости охлаждать, поскольку ванадий и вольфрам, входящие в состав таких сталей, отличаются высокой теплостойкостью.

    Для зубьев с широким разведением решающим фактором долговечности считается абразивный износ от трения древесины по металлу. Поэтому финская компания Fiskars наносит на производимый ею инструмент тефлоновое покрытие, которое снижает коэффициент трения, увеличивая тем самым долговечность пильного полотна. Другие производители (например, Bahco) производят биметаллические полотна: основа изготавливается из конструкционной стали, а режущая часть – из инструментальной.


    Источник

    stroymaster-base.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
