Лубрикатор GeoSys разработан на основании новых металлотехнологий. Конструкция лубрикатора существенно облегчена посредством применения лёгких металлических сплавов. Результаты тестов доказывают превосходное технологическое решение в производстве данного оборудования. GEO SYS производит лубрикаторы на основе технической спецификации заказчиков.

Лубрикаторы используются в нефтепромышленности и газовой промышленности для разведки стоящих под высоким давлением нефтяных и газовых скважин. С помощью лубрикатора можно вводить разведочные приборы в находящиеся под высоким давлением скважины, не допуская возможности утечки больших количеств опасных для здоровья и окружающей среды газов и жидкостей.

Лубрикатор – это длинная, предназначенная для высоких давлений трубчатая конструкция для монтажа на нефтяных и газовых скважинах или к соединяющим вентилям. Трубчатая конструкция монтируется вертикально на окончание вентиля, находящегося под высоким давлением буровой скважины. В верхней части этой конструкции находится тавотонабиватель высокого давления и соответствующие уплотняющие элементы. Разведочный прибор, зонд, монтируется в еще не стоящий под давлением лубрикатор. Измерительный кабель, на котором зонд опускается в скважину, выводится из лубрикатора наверх через тавотонабиватель с уплотнителями. Чтобы опустить зонд в буровую скважину, необходимо открыть вентили между буровой скважиной и лубрикатором. Внутренняя часть лубрикатора, в которой располагается зонд, находится под давлением буровой скважины. Для спука зонда вниз необходимо припустить кабель. Уплотнительные элементы и тавотонабиватель препятствуют выходу через отвестие для кабеля находящихся под высоким давлением внутри лубрикатора газов или жидкостей в атмосферу. Для поднятия зонда, необходимо затянуть зонд с измерительным кабелем буровой скважины в ствол лубрикатора. Затем закрывается вентиль между буровой скважиной и лубрикатором. Избыточное давление в лубрикаторе спускается и лубрикатор больше не находится под высоким давлением. После этого можно безопасно изъять зонд из лубрикатора.

Конструкция

Лубрикатор состоит из:

BOP – Blow – Out Preventer
служит защите от бесконтрольной утечки газа (особенно в облатях h3S (сероводород)). Задвижки приводятся в действие гидравлически или вручную. Арретация проводится вручную в закрытом состоянии.

Tool Trap («Приборная ловушка»)
это предохраняющее устройство от потери зонда, если он отрывается от кабеля при аварии в буровой скважине. Это может произойти, если зонд неосторожно или при ошибочном расчёте глубиномера при полном спуске вниз ударяется об превентор.

Quick Test Assembly («Устройство экспресс-проверки»)
даёт возможность простой перепроверки герметичности мест разделений для изъятия и загрузки измерительного зонда буровой скважины в лубрикатор. Перед использованием, т. е. после монтажа лубрикатора на буровой скважине и его полной проверке на герметичность, его необходимо многократно подсоединить и отстранить при неоднократных спуско-подъёмных операциях измерительного прибора с разными измерительными зондами. Это происходит в определённом разделительном месте, которое имеет функцию экспресс-перепроверки после обновленного подсоединения установки. Это исключает потребность повторной сложной проверки на герметичность всего лубрикатора.

Lightweight Lubricator („Легкий лубрикатор“)
По мере потребности, продлеваемые стволы служат принятию измерительного зонда для спуска и подъёма из/ в находящихся/ находящиеся под высоким давлением нефтяных/ нефтяные и газовых/ газовые скважин/ скважины.

Head Catcher (“Фиксатор кабельной головки”)
это предохранительное приспособление между смазочным впрыскивателем и лубрикатором и служит автоматической фиксации кабельной головки, для избежания скольжения зонда вниз при не натянутом измерительном кабеле.

Grease Head Injector (“Смазочный впрыскиватель”)
позволяет полную изоляцию вокруг измерительного кабеля. Равномерное уплотнение предохраняет поступления в окрестность вредных газов и жидкостей во время движения измерительного кабеля в стоящих под высоким давлением буровых скважинах.

Packoff („герметизирующее устройство “)
служит в сочетании с Grease Head Injector уплотнению отверстия для введения измерительного кабеля лубрикатор. Он счищает смазку Grease Head Injector с измерительного кабеля при движении наверх измерительного зонда. Кроме того, здесь удерживается остаточное давление при остановке кабеля от беспрепятственного выхода из лубрикатора. К лубрикатору прилагаются: кабельный барабан, ёмкость для смазки с насосами, гидравлическое устройство и пульт управления. Они служат целенаправленному снабжению соответствующих компонентов лубрикатора гидравлической смазкой и смазкой для управления функциями.

Технические характеристики

герметизирующее устройство
	Соединение	Acme Quick Union Type B, O
		Whitworth
	Кабель	до 15/32″ 11,91mm
	Вес	21,43 kg
Смазочный впрыскиватель
	Кабель	все до 15/32″ 11,91mm
	Давление	до 10. 000 PSI/ 700 bar
	Среда	стандартная и кислотная
	Соединение	Acme Quick Union Type B, O
		Whitworth
Фиксатор кабельной головки
	Зажим
	Inch	1,00″, 1,187″, 1,375″, 1,750″, 2,313″
	Millimeter	25,4; 30,15; 34,92; 44,45; 58,75
	Давление	до 10.000 PSI/ 700bar
	Среда	стандартная и кислотная
	Соединение	Acme Quick Union Type B, O
		Whitworth
	Вес	49,48kg
Лёгкий лубрикатор
	Соединение	Acme Quick Union Type B, O
		Whitworth
	Среда	стандартная и кислотная
	Уплотнение	двойное уплотнение
	Вес	42 kg
Устройство экспресс-проверки
	Соединение	Acme Quick Union Type B, O
		Whitworth
	Среда	стандартная и кислотная
	Давление	до 10. 000 PSI/ 700bar
	Размер	до 2,5″/ 63,5mm bis 7″/ 177,8mm
	Боковой вывод	Соответствующий требованиям заказчика
Приборная ловушка
	Соединение	Acme Quick Union Type B, O
		Whitworth
	Управление	вручную и гидравлическое
	Внутренние габариты	совместимый с лубрикатором
	Давление	до 10.000 PSI/ 700bar
	Среда	стандартная и кислотная
BOP – Превентор
	Соединение	Acme Quick Union Type B, O
		Whitworth
	Размер	от 3,0625″/ 77,79mm до 7,0625″/ 179,39
	Гидравл. рабочее давление	3000 PSI/ 306,8 bar
	Защита	вручную
	Среда	стандартная и кислотная

Лубрикатор скважинный: описание и сфера применения

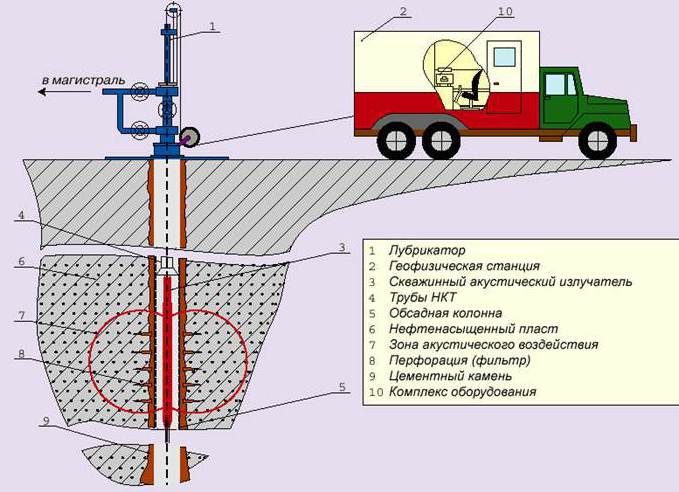

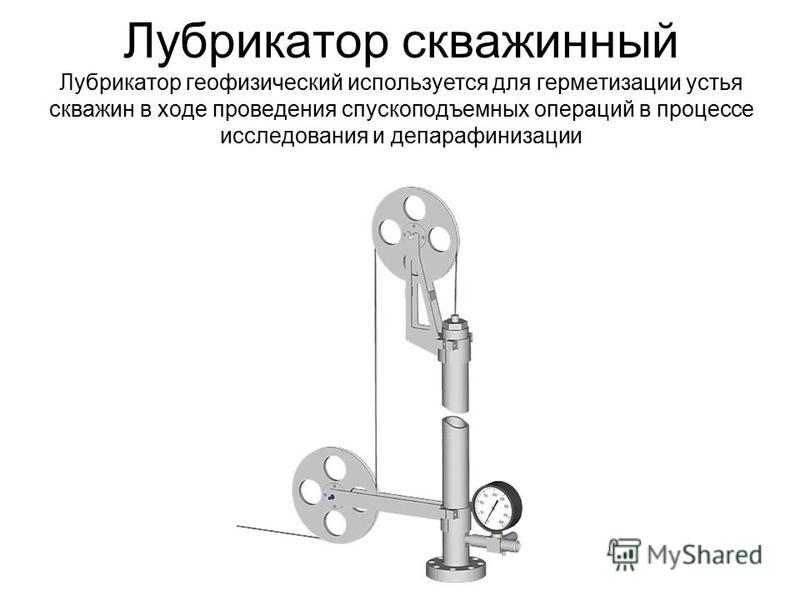

Лубрикатор скважинный предназначен для герметизации устья глубинных скважин при проведении их гидродинамических и геофизических исследований. Устройство также используется для спуска манометров и других необходимых инструментов.

Где применяется?

Слово «lubrico» переводится с латыни как «делать гладким, скользить». В технической литературе оно употребляется в контексте смазывания трущихся узлов и агрегатов.

Однако главное предназначение скважинных лубрикаторов связано непосредственно со спуском и подъемом приборов, чисткой трубы от парафиновых отложений.

Сферы их применения:

• нефтяные;
• газовые;
• газоконденсатные скважины.

Принцип работы

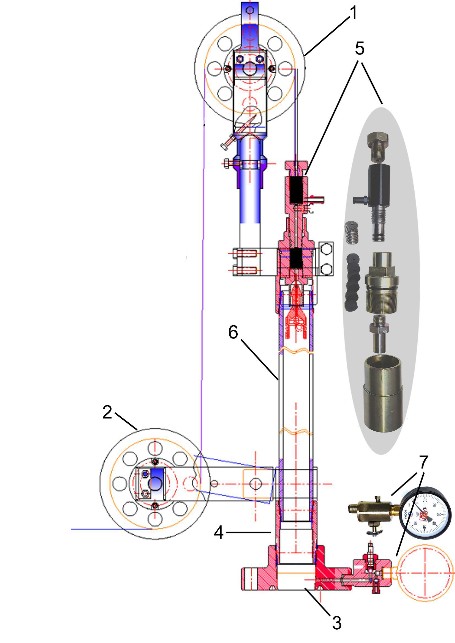

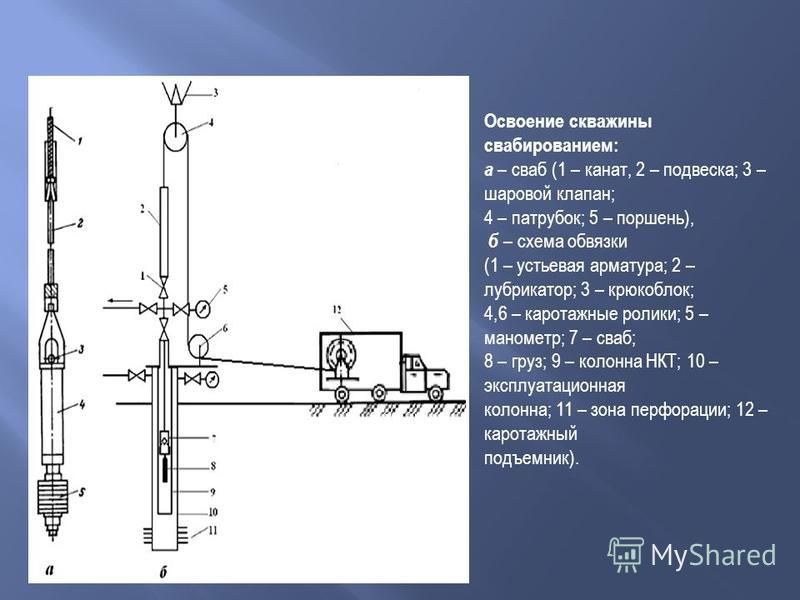

Скважинный лубрикатор состоит:

• из приемной камеры-трубы;

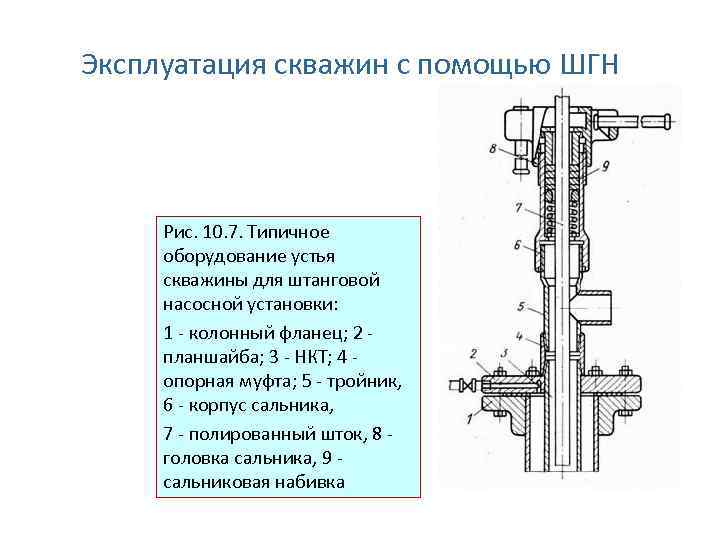

• нескольких рядом сальников;
• крана для контроля давления и слива;
• фланца для крепления к арматуре;
• канатной проволоки или специального кабеля для спуска инструментов.

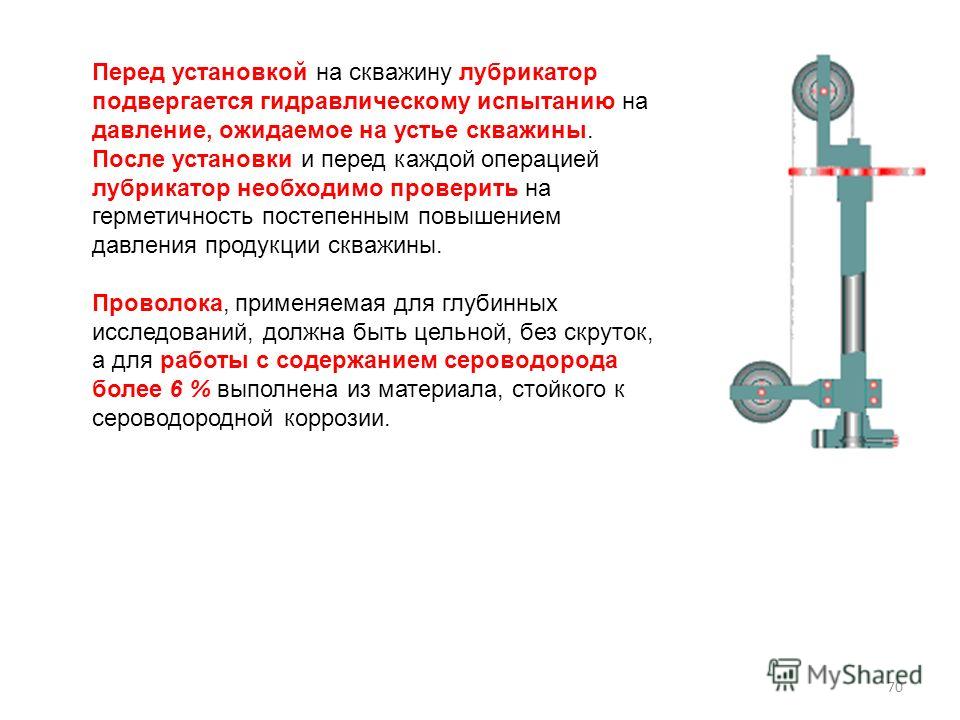

Сначала лубрикатор монтируют на фонтанной арматуре, затем – вводят в него прибор и спускают его в скважину. Спуск осуществляется лебедкой под воздействием силы тяжести.

Виды и технические характеристики

Скважинные лубрикаторы классифицируются по нескольким характеристикам:

• исполнение;
• рабочая среда;
• технические характеристики;
• климатические условия эксплуатации.

Исполнение

1. Общепромышленное исполнение СТ1.
2. Коррозийная стойкость К1. Максимальная температура в скважине не должна превышать 150 градусов, содержание СО2 – не более 6%.
3. Коррозийная стойкость К2. Максимальная температура рабочей среды – 150 градусов выше нуля, содержание СО2 и Н2S – максимум 6%.
4. Коррозийная стойкость К3. Предельное температурное значение не меняется, содержание СО2 и Н2S увеличивается до 25%.

Рабочая среда

Производители выпускают оборудование для применения в разных рабочих средах:

• нефть;
• нефть и вода;
• газ;
• газ и газовый конденсат.

Есть также универсальные модели, адаптированные к разным условиям эксплуатации.

Технические характеристики

Основные технические характеристики, определяющие производительность скважинного лубрикатора и его эффективность в конкретном промышленном применении, следующие:

1. Рабочее давление. Этот показатель составляет 14, 21, 35, 70 МПа.
2. Диапазон рабочих температур. Большинство промышленных исполнений рассчитано на эксплуатацию в умеренном климате (от -40 до +50 градусов).
3. Высота приемной камеры – 2-3 метра. Есть модели, состоящие из двух камер. Двухметровых труб хватит, если лубрикатор используется для удаления парафиновых отложений. Камеры большей длины требуются для проведения исследований.
4. Предельное значение жидкости в скважине – 100-150 градусов (в зависимости от исполнения).
5. Условный диаметр – 65, 80, 100 мм.
6. Диаметр герметизации проволоки или кабеля – 0,5-12 мм.

Климатические исполнения

Скважинные лубрикаторы, представленные на российском рынке, рассчитаны на эксплуатацию в следующих климатических зонах:

1. В умеренном климате (У) – от -45 до +40 С°.
2. Холодном климате (ХЛ) — от -60 до +40 С°.
3. Умеренном и холодном климате (УХЛ) – от -60 до +40 С°.

Основные производители

Российское научно-производственное предприятие «Геовелл», входящее в группу компаний «Эколайт-Геотехника», — ведущий отечественный разработчик и производитель оборудования для геофизических исследований скважин.

«Геовелл» выпускает устьевые скважинные лубрикаторы ЛУ-65 четырех модификаций. Главное отличие – условное давление (14, 21, 35 и 70 МПа). Высота трубы под прибор составляет 160-220 см, диаметр скребковой проволоки – 1,8-3,0 мм.

Преимущества продукции:

• простота конструкции;
• высокая производительность;
• свободный спуск кабеля;
• защита от аварийного перелива скважинной жидкости.

В линейке ООО «Эколайт-Геотехника» также представлены лубрикаторы ЛС-65 в трех модификациях (рабочее давление – 21, 35 и 70 МПа). Климатические исполнения – ХЛ и УХЛ.

В конструкции ЛС-65 предусмотрен двухступенчатый сальниковый уплотнитель, чтобы можно было заменить рабочий сальник под давлением.

86% выпускаемого оборудования «Эколайт» поставляется в нефте- и газодобывающие регионы Российской Федерации. 14% экспортируется в Украину, Казахстан и другие страны. Продукцию компании используют Лукойл, Газпром, Роснефть, Schlumberger, Башнефть, Татнефть и другие промышленные гиганты.



Предыдущая статьяЛубрикаторы Perma Следующая статьяАнтикоррозийное покрытие

Смазка молибденовая

2020-06-17 20:33:05

Лубрикаторы Fubag

2020-06-17 08:17:02

Антифрикционные покрытия

2020-06-17 03:27:04

Промышленная химия от EFELE

2020-08-02 05:59:05

Цианоакрилатные клеи

2020-08-02 10:22:02

Антикоррозионные монтажные пасты Weicon

2020-07-31 10:14:00

Алюминиевые смазки

2020-08-14 22:50:12

Полимерные покрытия

2020-08-22 14:27:07

IPS — Лубрикатор 5K

IPS — Лубрикатор 5K

Максимизируйте свою систему подъема плунжера с помощью кованого качества IPS.

Лубрикатор 5K

Лубрикатор с кованым фланцем IPS 5K является неотъемлемой частью системы плунжерного подъема.

Он содержит сверхмощную пружину для поглощения удара от удара плунжера. Он удерживает поршень на месте, позволяя жидкости выгружаться. Съемный колпачок Bowen обеспечивает доступ для извлечения плунжера и общего осмотра. Доступен с фланцевыми выходами.

Особенности и преимущества

• 2-3/8″ и 2-7/8″.
• Двойные выпускные отверстия для повышения производительности в газовых и жидкостных скважинах с большим объемом.
• Прочная конструкция из кованой легированной стали для экстремальных ударов и арктических условий.
• Может выдерживать ударные нагрузки от быстроподнимающихся плунжеров благодаря резьбе Bo-wen Cap с высокой несущей способностью и улучшенным тормозным пружинам.
• Разработан для максимального увеличения производительности системы кардиостимулятора с правильно расположенными сепараторными стержнями, расположением плунжера и выпускными отверстиями для блокирования шариков.
• Можно легко настроить в соответствии с вашими характеристиками скважины.
• Впускной патрубок с резьбой для впрыска химикатов.
• Номинальная скорость тормозной пружины: 3000 фут/мин в обычных системах.
• Для вашего конкретного применения доступны два типа ручных уловителей.
Конструкция
• подходит для фланцев R24, R27, BX152, BX153 и других нестандартных фланцев.

Материалы

• Кованый корпус из легированной стали AISI 4130/L80.
• Фланцы из низкотемпературной ударопрочной стали AISI 4130.
• Улучшенная коррозионная стойкость в кислой среде и среде CO2 по сравнению с углеродистой сталью.
• Рассчитан на рабочее давление 5500 фунтов на кв. дюйм. Гидростатические испытания до 7500 фунтов на квадратный дюйм. *Номинальное значение зависит от номинала фланца
• Температурный диапазон: от -50° до 180° F (от -50° до 82° C)
Сварные швы
• соответствуют кодам API, ASME и NACE.
• Разработано в соответствии со стандартами API-6A и превосходит их.

IPS — это больше, чем кардиостимулятор

Ознакомьтесь с нашими самыми популярными продуктами для оптимизации ниже.

В IPS мы гордимся нашей производственной системой полного качества, незыблемыми стандартами безопасности и знающими членами команды для производства. лучшие на планете продукты для добычи и оптимизации нефтяных и газовых скважин.

Плунжерные подъемные системы Pacemaker точно соответствуют вашим потребностям в производстве и оптимизации.

Ultra Seal предлагает самый передовой уплотнительный механизм на рынке.

Втулки Grappler , пожалуй, самые универсальные поршни на рынке.

Наш кованый лубрикатор с фланцем 5K максимизирует эффективность вашей системы плунжерного подъема IPS.

ChampionX объявляет о соглашении об эксклюзивном распространении лубрикаторов Radial Flow в регионах рынка США

THE WOODLANDS, TX. –ChampionX Artificial Lift объявляет, что PCS Ferguson теперь является авторизованным дистрибьютором в США лубрикатора Radial Flow Lubricator, на который подана заявка на патент.

По соглашению с Kaizen Well Solutions Ltd., PCS Ferguson будет продавать лубрикаторы с радиальным потоком через свой существующий бизнес по производству плунжерных подъемников во всех географических регионах США, за исключением сланцевого месторождения Марцеллус. Вставной лубрикатор подходит для плунжерного подъема, плунжерного подъема с помощью газа (GAPL) или плунжерного газлифтного подъема (PAGL) и применим ко всем типам плунжеров PCS Ferguson, включая обычные, со свободным циклом и конструкции из двух частей, такие как как First Responder® и Friction Bypass с проточными плунжерами Taper-Lock™.

Лубрикатор предназначен для снижения затрат на установку и не требует модификации устья скважины или трубопровода для установки. Двухкомпонентный несварной корпус с уплотнительными кольцами и системой стопорных штифтов позволяет быстро и легко осмотреть внутренние компоненты, отрегулировать и собрать их без снятия устройства с устья скважины. Конструкция позволяет пользователям проверять и изменять схему потока, предоставляя лубрикатору возможность адаптироваться к изменению производственных условий.

«Это соглашение расширяет наши возможности в области лубрикаторов и предоставляет операторам плунжерных подъемных колодцев новое комплексное решение, обеспечивающее тот же уровень функциональности, что и традиционные конструкции лубрикаторов, но с упрощением установки и проверки», — комментирует Джейсон Томпсон, старший директор продажи и операции для PCS Ferguson, бизнес-подразделения ChampionX Artificial Lift.

«Мы рады работать с механизированной добычей ChampionX», — отмечает Клинт Мейсон, президент Kaizen Well Solutions. «Компания PCS Ferguson имеет долгую историю предоставления исключительных продуктов и услуг с плунжерными подъемниками. Лубрикатор с радиальным потоком — отличное дополнение к и без того мощной линейке лубрикаторов и решений для подъема плунжера от PCS Ferguson».

Для получения дополнительной информации о лубрикаторах с радиальным потоком обращайтесь в компанию PCS Ferguson по электронному адресу pusherlift@championx.
