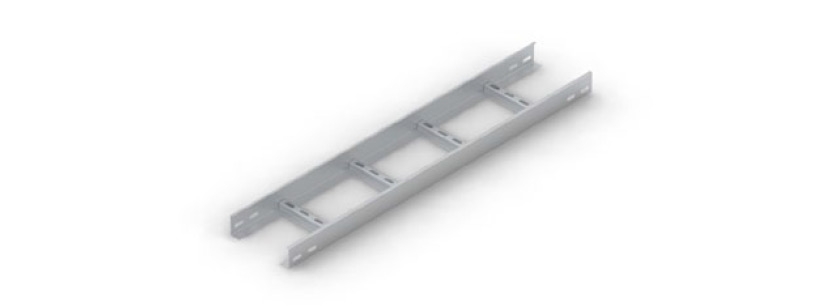

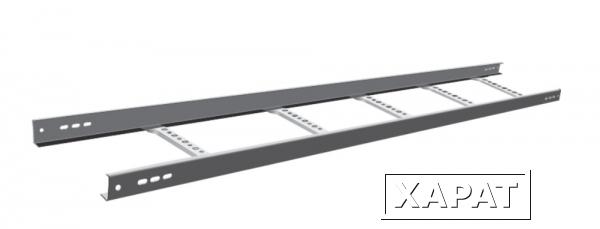

Лоток лестничный НЛ-20, НЛ-30, НЛ-40, НЛ-50, НЛ-60

Перейти к контенту

КАТАЛОГ > Лотки лестничные > Лоток нл20-нл60

Купить, характеристика, описание, цена

Лоток НЛ предназначен для прокладки проводов и кабелей U напр. до 1000 В при выполнении открытых электропроводок и открытой прокладке кабельных линий.

Лотки лестничные НЛ устанавливаются на сборных кабельных конструкциях, на элементах строительных и технологических конструкций и на подвесах НЛ-ПВ.

Лотки НЛ-20, НЛ-30, НЛ-40, НЛ-50, НЛ-60 предназначены для прямых участков кабельной трассы. Соединяются путем ввода одной в другую на 135 мм. Соединения выполняется стандартными резьбовыми крепежными изделиями. Электрический контакт в местах соединения обеспечивается для климатического исполнения У3 – заземляющими шайбами, для УТ 2,5 – защитным металлическим покрытием контактных мест.

Технические характеристики:

  • Вид климатического исполнения У3, УТ2,5, цУТ1,5 по ГОСТ 15150.
  • ТУ 36-2486-82.
Код ОКПТипШирина, мм  Высота, мм

Длина, мм

АА1
34 4961

НЛ-20 П1,87

20022550/70/80/1002000
34 4961

НЛ-20 П2,37

200

225

50/70/80/100
2500
34 4961

НЛ-20 П2,87

225

50/70/80/100
3000
Код ОКПТипШирина, мм  Высота, мм

Длина, мм

АА1
34 4961

НЛ-30 П1,87

30032550/70/80/1002000
34 4961

НЛ-30 П2,37

50/70/80/100
2500
34 4961

НЛ-30 П2,87

50/70/80/100
3000
2000122070312″ data-computedwidth=»943.2000122070312″>
Код ОКП
Тип		Ширина, мм  Высота, мм

Длина, мм

АА1
34 4961

НЛ-40 П1,87

40042550/70/80/1002000
34 4961

НЛ-40 П2,37

50/70/80/100
2500
34 4961

НЛ-40 П2,87

50/70/80/100
3000
Код ОКПТипШирина, мм  Высота, мм

Длина, мм

А А1
34 4961

НЛ-50 П1,87

50052550/70/80/1002000
34 4961

НЛ-50 П2,37

50/70/80/100
2500
34 4961

НЛ-50 П2,87

50/70/80/100
3000
2000122070312″ data-computedwidth=»943.2000122070312″>
Код ОКПТипШирина, мм  Высота, мм

Длина, мм

АА1
34 4961

НЛ-60 П1,87

60062550/70/80/1002000
34 4961

НЛ-60 П2,37

625

50/70/80/100
2500
34 4961

НЛ-60 П2,87

625

50/70/80/100
3000

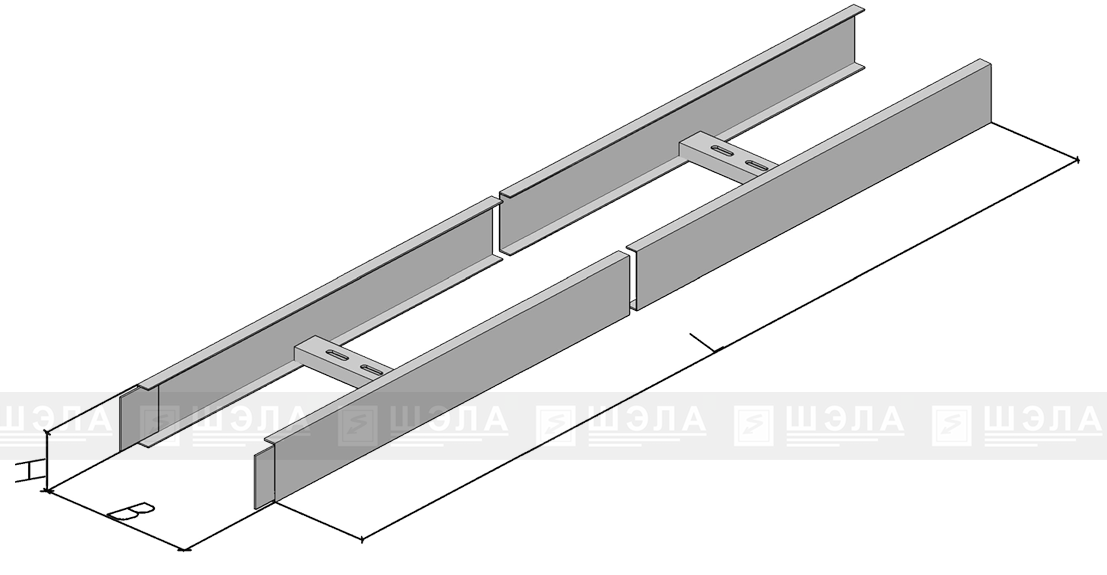

ПРИМЕР МОНТАЖА


Соединение прямых лотков производится путем ввода одного лотка в другой (система папа-мама).

Также вас может заинтересовать:

Лоток прямой ЛМс-П

Крышки тройниковых лотков КЛТ

Стойки универсальные К987

Коробка установочная Л256

Лоток угловой для поворота трассы в горизонтальной плоскости под углом 90º ЛМс-90Г

Купить Лоток лестничный НЛ-20, НЛ-30, НЛ-40, НЛ-50, НЛ-60, узнать подробную характеристику, описание, цену Вы можете по телефонам:

  • (499) 403-19-90

Лоток несущий НЛ кабельный (лестничный)

Лотки несущие НЛ служат для прокладки на них проводов и кабелей напряжением до 1000В. В номенклатуру настоящих лотков входят готовые для быстрой сборки кабельной трассы элементы, с разворотами в необходимые стороны в горизонтальной плоскости, а также подъём и спуск в вертикальной плоскости. Лотки НЛ крепят на сборных кабельных конструкциях, на элементах строительных конструкций и подвешивают на подвесах.

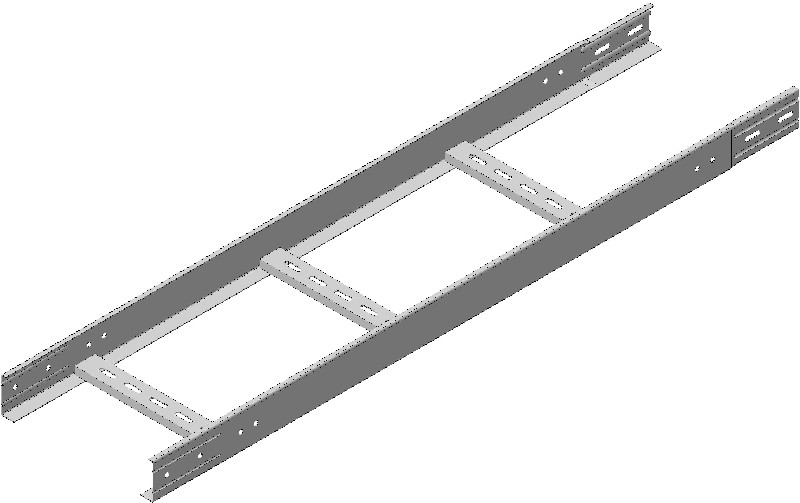

Лоток НЛ несущий лестничный (прямая секция)

Общее описание лотков НЛ несущих лестничных

Лоток несущий НЛ кабельный (лестничный) представляет собой сварную конструкцию из двух П-образных перфорированных профилей связанных между собой перемычками (также перфорированными). Повороты кабельной трассы с использованием лотков лестничных НЛ создаются при помощи угловых лотков. Прямые секции предназначены для сборки прямых участков трассы. Соединение лотков НЛ производится путем ввода одного в другой на 135мм и закрепляется резьбовыми крепёжными изделиями.

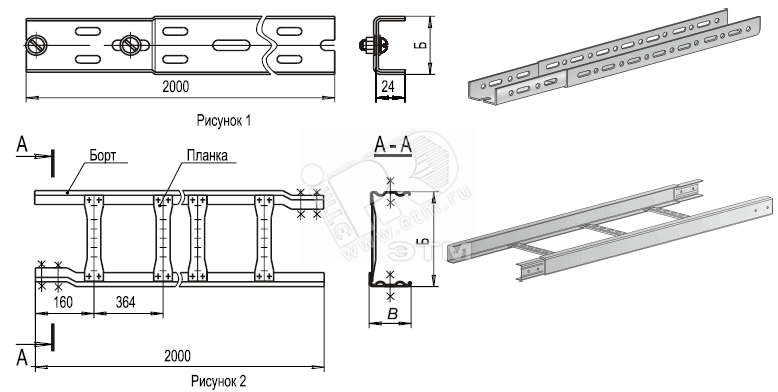

Основные размеры лотков НЛ несущих лестничных:

L – общая длина лотка НЛ(секции), мм;

B – ширина лотка НЛ, мм;

H – высота борта (п-образного профиля), мм;

S – толщина металла, мм.

Перфорация на боковом профиле лотка НЛ предназначена для присоединения угловых секций, сборки между собой несущих профилей, крепления к деталям несущих строительных конструкций. Отверстия на перемычках необходимы для закрепления кабелей и проводов прижимами и держателями, кронштейнами и другими крепежными элементами.

Электрический контакт между секциями лотков в климатическом исполнении У3 обеспечивается заземляющими шайбами, в других исполнениях защитным металлическим покрытием контактных мест.

Типовые размеры и основные обозначения лотков несущих НЛ

Лотки несущие НЛ кабельные, выпускаемые на заводе электромонтажных изделий «ЗЭМИ-74», имеют конструктивную особенность, состоящую в соединении между собой. Лотки соединяются специальным соединителем, позволяющим сохранить полезную часть длины лотков несущих кабельных лестничных, обычно теряемую при вводе одного конца лотка в другой. А значит, что для монтажа кабельной трассы понадобится меньше лотков. Толщина металла(S), используемая при производстве лотков НЛ 0,8 — 1,5мм.

Таблица основных размеров и климатических исполнений лотков несущих НЛ кабельных (лестничных)

Тип лотка НЛ, климатическое исполнение

Ширина
лотка (B), мм

Длина
лотка (L), мм

Высота борта (H), мм

Масса, кг

НЛ5-П1,87УЗ/ НЛ5-П1,87цУТ1,5/ НЛ5-П1,87УТ1,5

50

2000

25/40

2,03

НЛ5-П2,37УЗ/ НЛ5-П2,37цУТ1,5/ НЛ5-П2,37УТ1,5

2500

2,53

НЛ5-П2,87УЗ/ НЛ5-П2,87цУТ1,5/ НЛ5-П2,87УТ1,5

3000

3,03

НЛ10-П1,87УЗ/ НЛ10-П1,87цУТ1,5/ НЛ10-П1,87УТ1,5

100

2000

25/40/50/60/70/80

3,13

НЛ10-П2,37УЗ/ НЛ10-П2,37цУТ1,5/ НЛ10-П2,37УТ1,5

2500

3,91

НЛ10-П2,87УЗ/ НЛ10-П2,87цУТ1,5/ НЛ10-П2,87УТ1,5

3000

4,68

НЛ20-П1,87УЗ/ НЛ20-П1,87цУТ1,5/ НЛ20-П1,87УТ1,5

200

2000

25/40/50/60/70/80

5,12

НЛ20-П2,37УЗ/ НЛ20-П2,37цУТ1,5/ НЛ20-П2,37УТ1,5

2500

5,55

НЛ20-П2,87УЗ/ НЛ20-П2,87цУТ1,5/ НЛ20-П2,87УТ1,5

3000

7,62

НЛ30-П1,87УЗ/ НЛ30-П1,87цУТ1,5/ НЛ30-П1,87УТ1,5

300

2000

25/40/50/60/70/80/100

5,56

НЛ30-П2,37УЗ/ НЛ30-П2,37цУТ1,5/ НЛ30-П2,37УТ1,5

2500

6,93

НЛ30-П2,87УЗ/ НЛ30-П2,87цУТ1,5/ НЛ30-П2,87УТ1,5

3000

8,43

НЛ40-П1,87УЗ/ НЛ40-П1,87цУТ1,5/ НЛ40-П1,87УТ1,5

400

2000

25/40/50/60/70/80/100

5,93

НЛ40-П2,37УЗ/ НЛ40-П2,37цУТ1,5/ НЛ40-П2,37УТ1,5

2500

6,67

НЛ40-П2,87УЗ/ НЛ40-П2,87цУТ1,5/ НЛ40-П2,87УТ1,5

3000

8,90

НЛ50-П1,87УЗ/ НЛ50-П1,87цУТ1,5/ НЛ50-П1,87УТ1,5

500

2000

25/40/50/60/70/80/100

6,35

НЛ50-П2,37УЗ/ НЛ50-П2,37цУТ1,5/ НЛ50-П2,37УТ1,5

2500

7,85

НЛ50-П2,87УЗ/ НЛ30-П2,87цУТ1,5/ НЛ50-П2,87УТ1,5

3000

9,64

НЛ60-П1,87УЗ/ НЛ60-П1,87цУТ1,5/ НЛ60-П1,87УТ1,5

600

2000

25/40/50/60/70/80/100

6,67

НЛ60-П2,37УЗ/ НЛ60-П2,37цУТ1,5/ НЛ60-П2,37УТ1,5

2500

8,23

НЛ60-П2,87УЗ/ НЛ60-П2,87цУТ1,5/ НЛ60-П2,87УТ1,5

3000

10,18

* Вес изделий в таблице указан с высотой борта лотка(H) -70,0мм и толщиной металла -1,2мм.

НЛ20-П1,87УЗ — лоток несущий НЛ кабельный (лестничный), с шириной(B) 200 мм, длиной(L) -2000мм, окрашенный грунтом ГФ-021. Толщина металла -1,0 -1,2мм.

НЛ40-П2,37цУ1,5 — лоток несущий НЛ кабельный (лестничный), с шириной(B) 400 мм, длиной(L) — 2500мм, изготовленный из оцинкованного листа. Толщина металла — 1,0 — 1,2мм.

Заказ лотков несущих НЛ кабельных (лестничных)

Заказывая лотки НЛ на заводе электромонтажных изделий «ЗЭМИ-74» необходимо сообщить тип изделия, климатическое исполнение, количество и способ доставки.
