Лобзиковый станок: виды,конструкция, предназначение, как сделать

Устройство, которое способное выполнять прямой, продольной и угловой распилы заготовок, называют лобзик. Его можно использовать для выпиливания декоративных элементов. Его широко применяют для работ, выполняемых в столярных и домашних мастерских, деревообрабатывающем производстве.

Лобзиковый станок

Кроме работы с деревом, механический лобзик допустимо использовать при обработке алюминиевого или пластикового профиля.

Виды станков

Большое количество видов деятельности человека, так или иначе, относятся к производству. В том числе и изделий из мягких материалов, например, древесины. Производство таких деталей освоено и в промышленных масштабах и в небольших кустарных мастерских. Часть деталей производят с применением лобзика. Его применяют для получения заготовок и деталей плоской формы, например, листа фанеры или цельного древесного массива. Этот инструмент выпускают в разных исполнениях – ручном, настольном, аккумуляторном и пр.

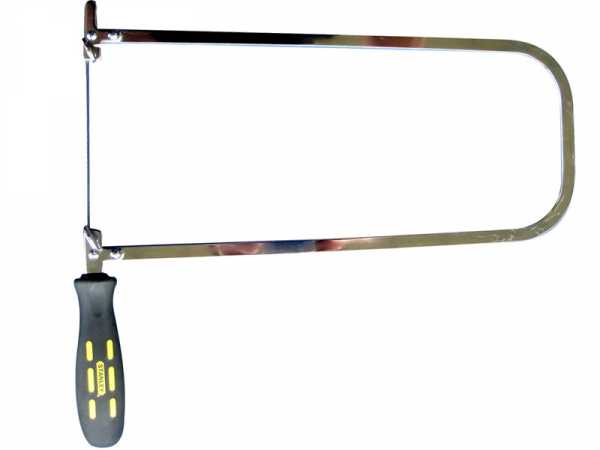

Ручной лобзик

Ручной лобзик

Такой лобзик производят в форме фигурной рамки, напоминающей подкову. На ее конца предусмотрены узлы крепления лобзикового полотка и рукояти. Это исполнение лобзика чаще всего применяют для домашней работы для обработки фанеры и листов пластика. К явным достоинствам этого инструмента можно отнести – низкую стоимость и простоту в работе.

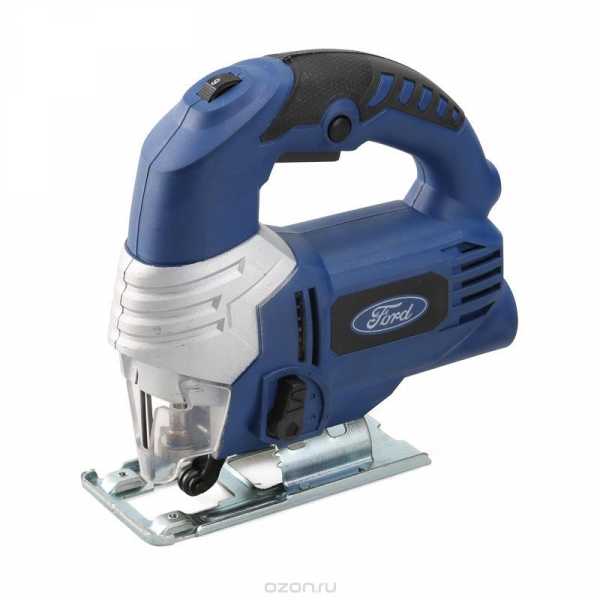

Бытовой электрический лобзик

Бытовой электрический лобзик

Этот инструмент относят к электрическому инструменту. Его ключевое достоинство – высокая скорость работы. Его вполне можно использовать для работ по дому. К сожалению, бытовой электрический инструмент оснащают двигателями небольшой мощности, и это ограничивает его использование. Как правило, он работает с листовым материалом небольшой толщины. Кроме того, такой инструмент может работать только в режиме 20/40, то есть после 20 минут непрерывной работы он должен отдохнуть довольно длительное время.

Кстати, существуют аккумуляторные модели бытовых лобзиков. Их недостаток, заключается в том, что к весу самого лобзика добавляет масса аккумулятора. Но с другой стороны он подходит для работы в труднодоступных местах.

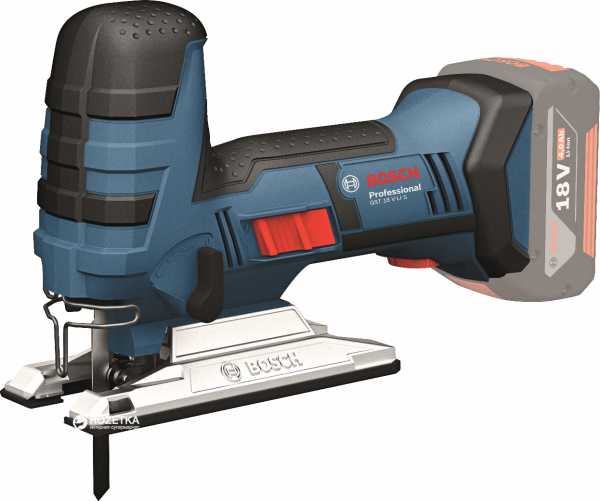

Профессиональный аккумуляторный лобзик

Лобзик аккумуляторный

На производстве, да и в быту, ко многим деревянным деталям могут быть предъявлены высокие требования по качеству изготовления и скорости изготовления. Для выполнения таких работ применяют профессиональный лобзик. К деталям, которые используют для изготовления такого устройства, предъявляют высокие требования по качеству изготовления. Кроме того, при разработке и изготовлении профессиональных лобзиков учитывают требования, которые предъявляет современная эргономика.

Инструмент этого класса отличает длительный цикл работы, в теории он может работать с небольшими, в несколько минут, перерывами, всю рабочую смену (8 – 10 часов). Для обеспечения длительной работы используют качественные электроприводы и мощные аккумуляторы, если речь идет о переносном инструменте.

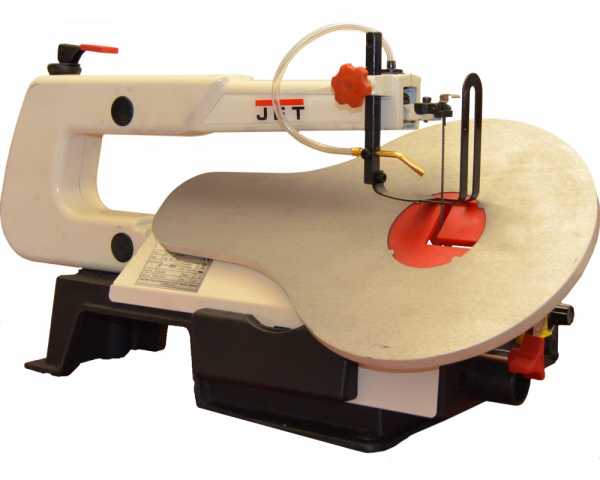

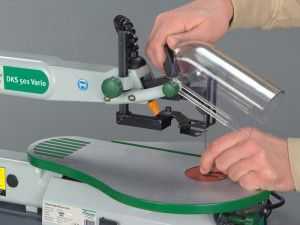

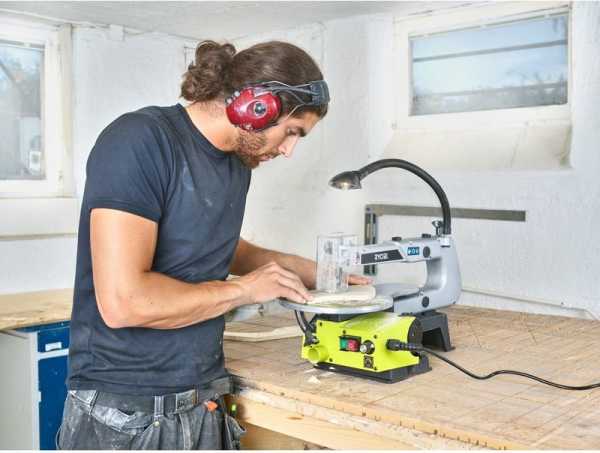

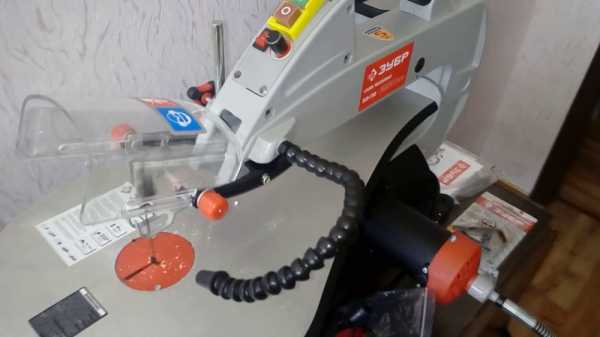

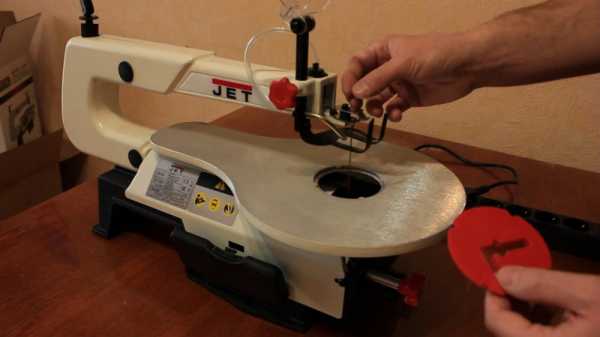

Настольный лобзик

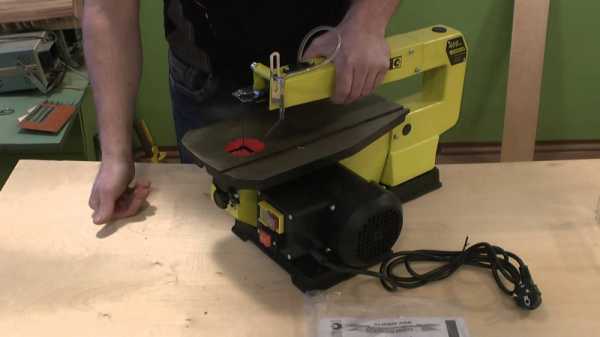

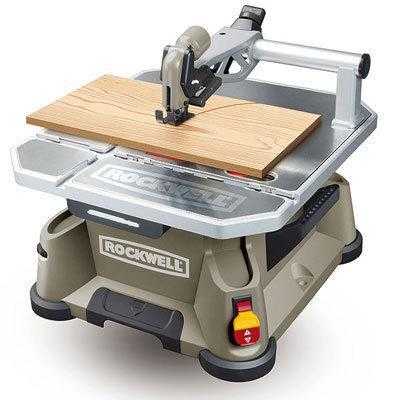

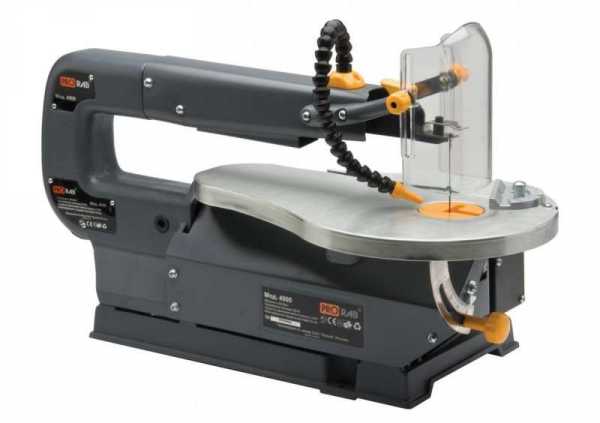

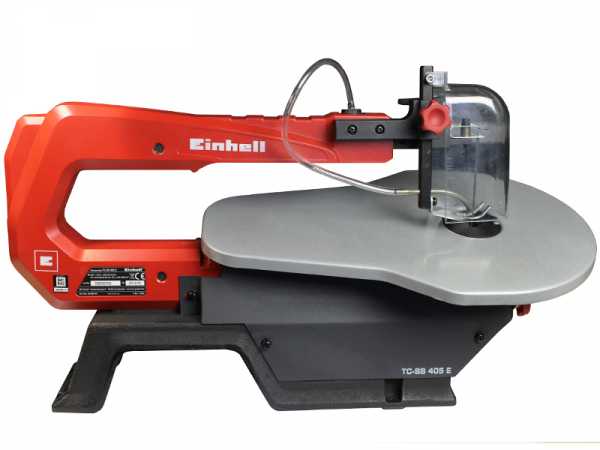

Электрический настольный лобзиковый станок

Его устанавливают на верстак, желательно при этом его зафиксировать к столешнице. Использование лобзикового станка гарантирует то, что правильной эксплуатации работа будет безопасной и довольно комфортной. Стационарная установка обеспечивает точность реза. Часто его применяют при обработке листов, при этом, не пересекая их границу. Рабочий орган лобзика пила – перемещается возвратно-поступательно. На настольных лобзиковых станках устанавливают относительно мощные двигатели, и это позволяет обрабатывать листы большой толщины.

Профессиональное оборудование изготавливают с выполнением всех правил безопасности, предъявляемых к подобным устройствам.

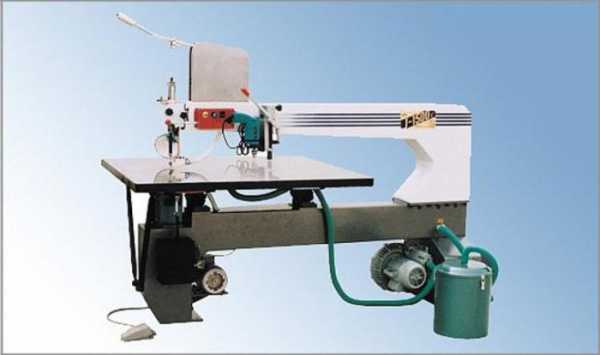

Промышленные лобзиковые станки

Промышленный лобзиковый станок

Это серийно выпускаемая продукция, предназначенная для работы на производстве. Силовые установки, как правило, подключают к сети в 220/380 вольт. Это дает возможность работать в две, а то и три смены. Силовая установка и привод позволяют обрабатывать листы или пакеты, собранные из них с большой толщиной.

Для повышения удобства работы и получения дополнительных технологических возможностей на стационарном оборудовании могут быть установлены дополнительные приспособления, например, поворотный стол.

Разумеется, лобзиковые станки оснащены блоком управления, который позволяет настраивать параметры работы.

Меры безопасности

При работе с любым из перечисленных типов инструмента существуют правила безопасной работы. Все дело в том, что даже небольшим лобзиковым полотном можно нанести серьезные травмы или себе, или окружающим людям. Поэтому перед работой необходимо ознакомиться с соответствующими инструкциями и строго их соблюдать во время работы. Необходимо помнить, что при работе с лобзиком необходимо использовать средства защиты.

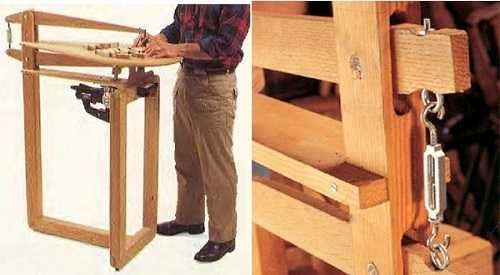

Простая конструкция из прошлого века

Прошлый ХХ век породил на свет множество интересных конструкций, которые, надо заметить не потеряли актуальность и в наше время. Были и интересные предложения по конструктиву лобзикового станка.

Надо отметить, отличительной чертой конструкции стало то, что для его работы не необходимости подключать какой-либо привод. Достаточно иметь сильные ноги. По внешнему виду она напоминает точильный станок, которым пользовались мастера по заточке ножей. Для понимания того, как он работает надо разобраться с его составными узлами и конструкцией в целом.

В состав такого станка входят:

  • несущая станина;
  • стол с заранее проделанным пазом необходимым для хода полотна;
  • набор рычагов и тяг для закрепления и фиксации полотна;
  • маховик, который одновременно исполняет роль первичного приводного шкива;
  • кривошипно-шатунная конструкция, которая связана со вторым шкивом и системой рычагов и тяг, которая приводит полотно в движение;
  • педаль, оснащенная механизмов приведение во вращение основного маховика;
  • устройство натяжения полотна.
Кривошипно-шатунный механизм
Стол для лобзикового станка
Станина для лобзикового станка

Работа на таком станке выглядит так:

  1. Нажимая на педаль, работник приводит во вращение маховик. Посредством ременной передачи, начинает движение кривошипно-шатунный механизм, связанный с рычагом. Между рычагами установлено полотно.
  2. Если в таком механизме установлен квалифицированно сбалансированный маховик, то плавность хода пильного полотна будет гарантирована.
  3. На некоторых моделях такого «ножного» станка устанавливали поворотный стол.
  4. Такой станок подходит для изготовления массового изготовления однотипных заготовок.

От механического лобзика до электрического один шаг

Как бы то ни было, но мускульный привод не может предоставить самого главного – равномерности хода пильного полотна. Эта задача решается просто – вместо ножного привода необходимо установить электрический привод. В его качестве можно использовать электрическую дрель со встроенной функцией регулировки числа оборотов.

Кстати, принимая решение о создании такого станка надо быть готовым к проведению расчетов по длине рычагов, размера маховика и пр. Но можно поступить проще, найти соответствующие чертежи на специализированных форумах.

Ленточный лобзиковый станок

Большую часть деталей, которые будут использованы при сборке такого станка, можно выполнить из дерева и других материалов. Главная деталь – станина, от качества ее изготовления во многом зависит качество обрабатываемых заготовок.

Станина должна быть прочной, жесткой и она должна с успехом противостоять множеству нагрузок, которые могут возникнуть во время эксплуатации.

Для изготовления этого, ключевой составляющей любого станка, можно использовать металлопрокат, например, равнополочный уголок или 18 мм фанеру. На самом деле, подробная спецификация на материалы и покупные детали должна быть собрана и изложена в рабочей документации на лобзиковый станок.

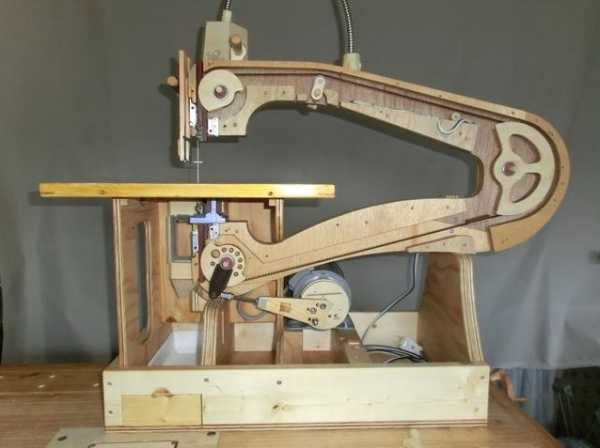

Если принято решение изготовить стационарный лобзик из древесины, то необходимо приготовить запас саморезов и клея, которым желательно промазывать места соединения разных деталей. После сборки станина недолжна, иметь никаких зазоров (люфтов). От этого зависит точность работы оборудования.

Рычаги, также допустимо собирать из древесины, только нельзя ошибиться с выбором материала. Сосна или береза не подойдут для изготовления таких узлов. Практика показывает, что целесообразно использовать дуб или бук.

На самом деле, нет смысла приобретать такой материал на рынке, можно использовать остатки старой мебели.

Для изготовления кривошипно-шатунного механизма целесообразно использовать заготовки, вырезанные из фанеры толщиной в 10 – 12 мм. Вращение должны обеспечить подшипники качения, которые необходимо установить по концам осей и стоек.

Для создания опоры под маховик стойки необходимо связать между собой.

Для соединения маховика с рычагом применяют маховик. Его изготавливают из той же фанеры. Тяги для  соединения с рычагами используют металлические.

Рычаги должны перемещаться свободно, натяжение полотна не должно изменятся. Для обеспечения ровности хода и стабильности работы оси вращения смазывают смазкой типа солидол.

Другой не менее важный узел – рабочий стол. Его также можно изготовить из фанеры.

Таким образом, для изготовления лобзикового станка можно использовать фанеру, которая заметно снизит стоимость изготовления оборудования.

Стационарная конструкция для интенсивной эксплуатации

Для постоянной работы, например, в домашней мастерской, целесообразно использовать профессиональное или промышленное оборудование. Чем это обосновано?

  1. Промышленное оборудование изготавливают с учетом того, что станок должен работать бесперебойно в течение длительного времени.
  2. Станина станка, изготовленная из литья или сварной конструкции, обеспечит качество получаемых деталей и длительный срок эксплуатации.
  3. Оборудование, изготавливаемое в  заводском исполнении, спроектировано с соблюдением всех мер безопасности и эргономики.

При работе на лобзиковом станке рядом с рабочим местом должен присутствовать набор запасных пил, слесарного инструмента, масел и пр.

Для чего предназначены лобзиковые станки

Станки этого класса используют для получения деталей разной формы из листового материала. Это пожжет быть древесный массив, фанера, МДФ-плиты, пластике и алюминии и пр. Кроме того с помощью лобзикового станка получают внутренние контуры. Но для этого необходимо выполнить засверливание. Через отверстие будет проходить пильное полотно.

Лобзиковый станок, в отличие от других исполнений, позволяет рабочему удерживать заготовку обеими руками. Тем самым будет повышена точность обработки заготовки.

Кроме того, применение станочного оборудования позволяет получать резы под углом 90 градусов к горизонту.

Для повышения производительности и расширения технологических возможностей для таких станков разработаны и эксплуатируются поворотные, наклонные и комбинированные столы. То есть появляется возможность обработки материала под углом. Эту операцию с применением бытового и даже профессионального аккумуляторного инструмента выполнить практически невозможно.

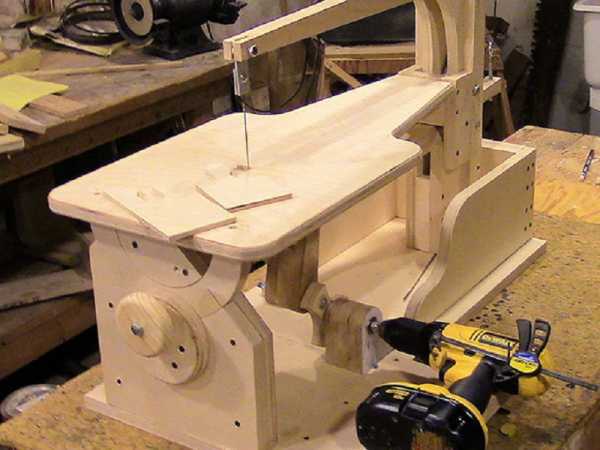

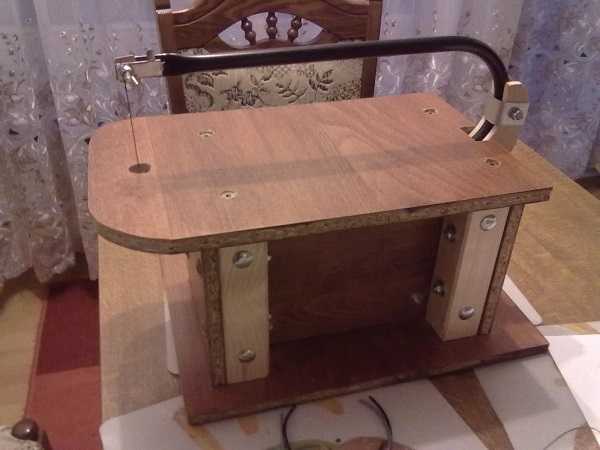

Лобзиковый станок своими руками

Как уже отмечалось, изготовить лобзиковый станок своими руками, в условиях домашней мастерской вполне возможно. Для этого необходимо подобрать рабочие чертежи и подготовить необходимо количество материала и инструмента. Для выполнения работ по сборке станка потребуется:

  • Угловая шлифовальная машина.
  • Электрическая дрель.
  • Шуруповерт.
  • Сварочный аппарат.
  • Набор слесарно-монтажного инструмента.

В зависимости от конструкции может потребоваться:

  • Стальной профиль, например, уголок 40×40 или 50×50 мм.
  • Лист металла для изготовления стола.

Кроме того для создания приводного механизма потребуется электрический двигатель, мощность которого должна составлять от 100 до 500 Вт и больше. Практика показывает, что оптимальным вариантом можно считать двигатель мощностью в 150 – 200 Вт. Этого будет вполне достаточно для работы с разными материалами.

Если принято решение изготавливать оборудование из дерева, то лучше материала, чем фанера толщиной 18 – 20 и 10 – 12 мм не найти. Для изготовления рычагов целесообразно использовать бруски, выполненные из твердых пород – бук, дуб. Такая конструкция, бесспорно, обойдется значительно дешевле, но ее малый вес и наличие естественных люфтов, от которых не уйти по технологическим причинам, связанными с особенности древесины со временем может привести к определенным сложностям. Может быть потеряна точность работ и пр.

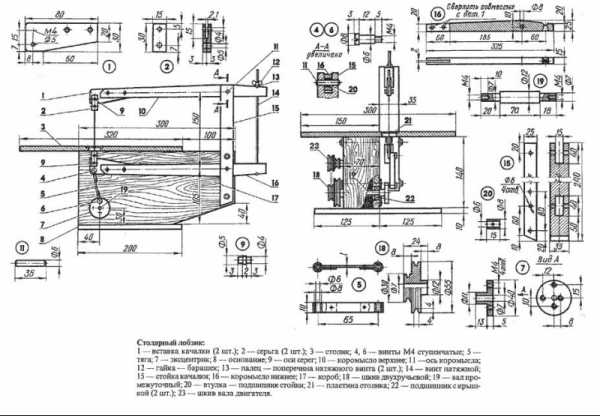

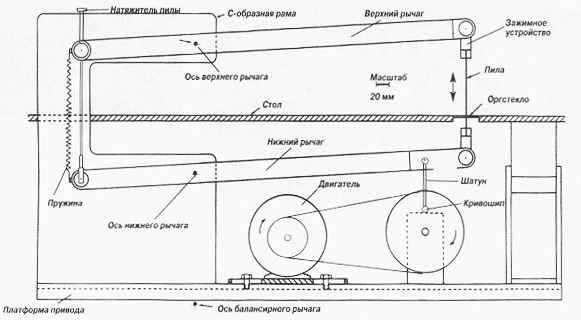

Для сборки лобзикового станка своими руками, чертежи можно найти на просторах мировой сети. Но перед выбором модели, необходимо провести анализ работоспособности конструкции.

Необходимые инструменты и материалы

Перечень оборудования, инструмента и материала необходимого для изготовления самодельного лобзика приведен выше. Разумеется, необходимы хотя бы минимальные навыки работы с различным электрическим инструментом.

На самом деле самодельные лобзиковые станки не отличаются большой сложностью конструкции, а для его изготовления нет необходимости в использовании высокотехнологического оборудования.

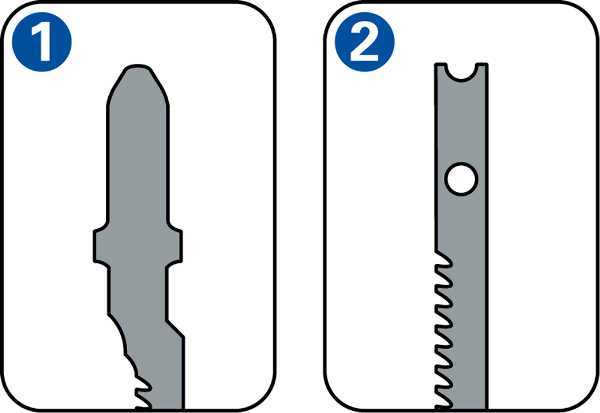

Производители выпускают пилки для станков нескольких типоразмеров – 130, 150, 160 мм. Зубья на пильном полотне могут быть изготовлены с разводом и без него.

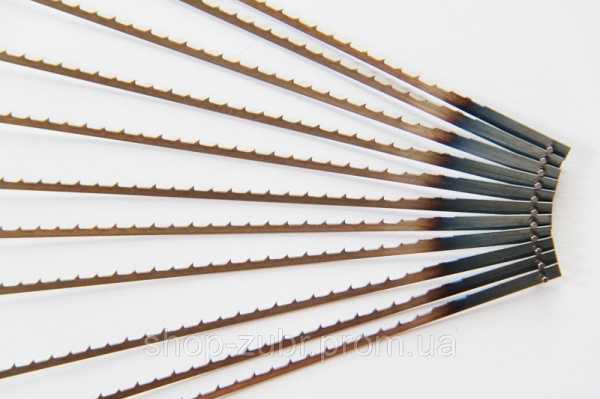

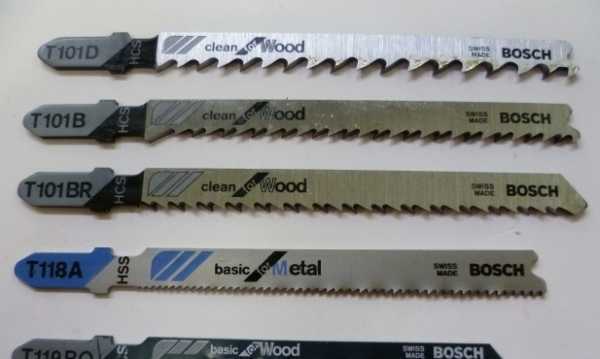

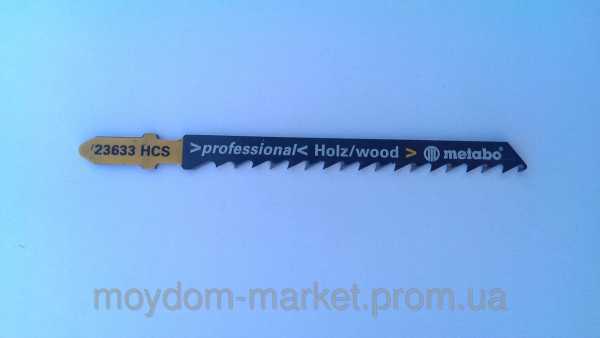

Пилка для лобзикового станка

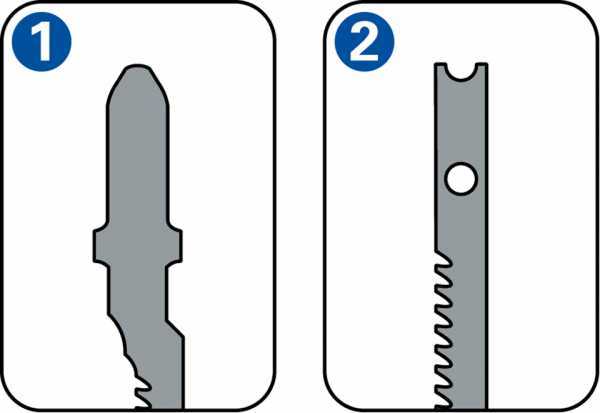

Разновидность пилки для лобзикового станка

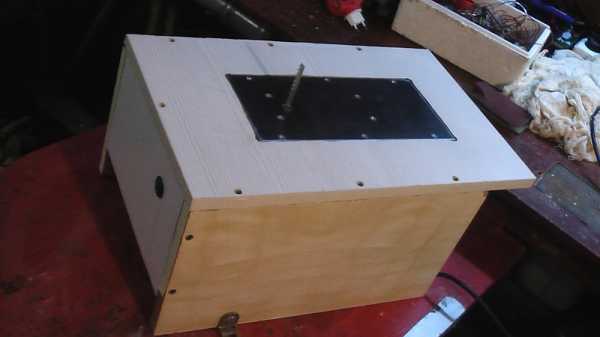

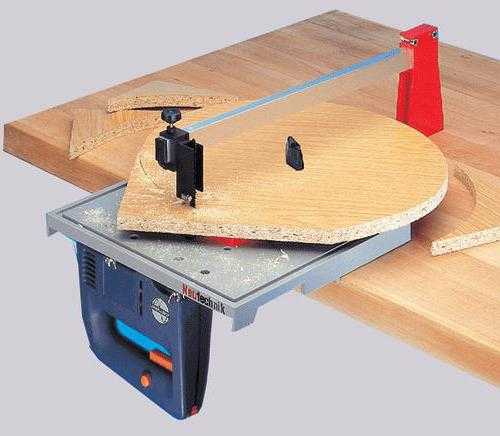

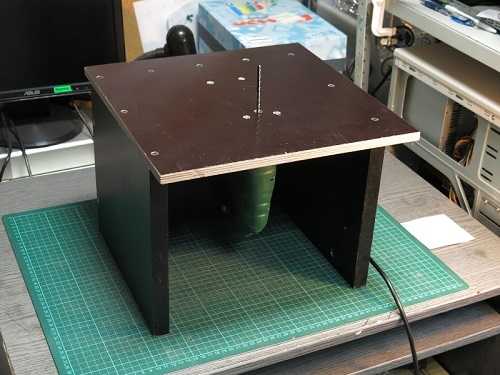

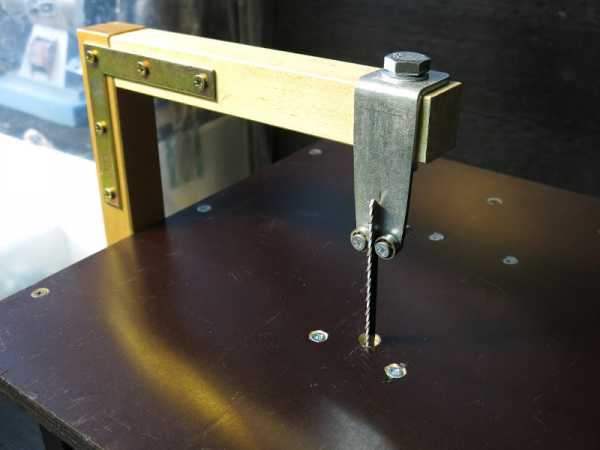

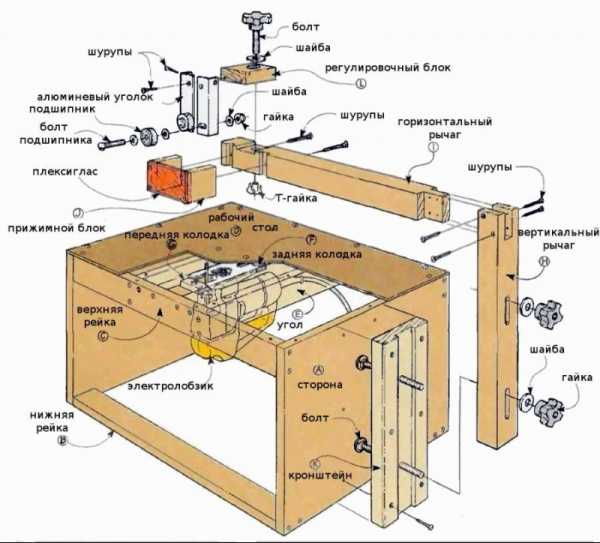

Как сделать лобзиковый станок своими руками из ручного электролобзика

Как вариант можно рассмотреть изготовление станка из ручного электролобзика. Точнее сказать, это будет станина, в которой электроинструмент будет закреплен в определенном положении. Можно сказать, что это будет самый бюджетный вариант подобного оборудования. При выборе лобзика целесообразно остановиться на профессиональных моделях инструмента. Он позволит работать длительное время.

Достоинства и недостатки продолжаем модифицировать

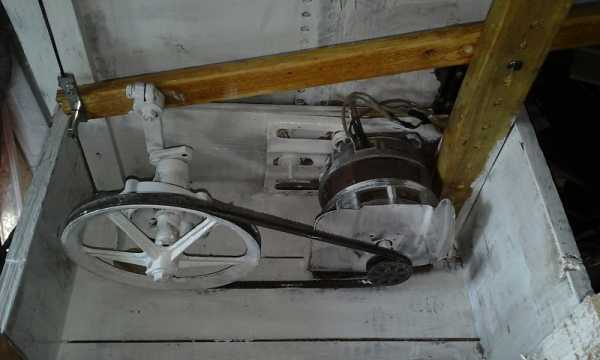

Станок из швейной машины дарим вторую жизнь старым инструментам

Самодельный лобзик можно изготовить на основании старой швейной машинки с педальным приводом. То есть по сути надо будет изготовить стол и необходимые приспособления для работы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Как сделать настольный лобзиковый станок?

Содержание

Электрический лобзиковый станок – вид оборудования для обработки дерева. В настоящее время выбор представлен не только в обычном ручном варианте, но и в электрическом. Данные модели, к примеру, Vario 502 dks, дремель имеют высокую производительность, достаточно просты в применении, комплектуются большим количеством съемных компонентов.

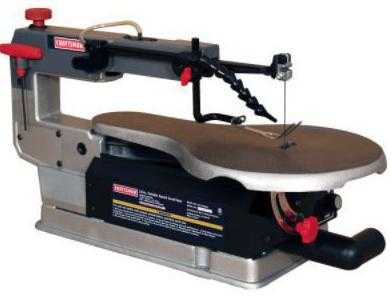

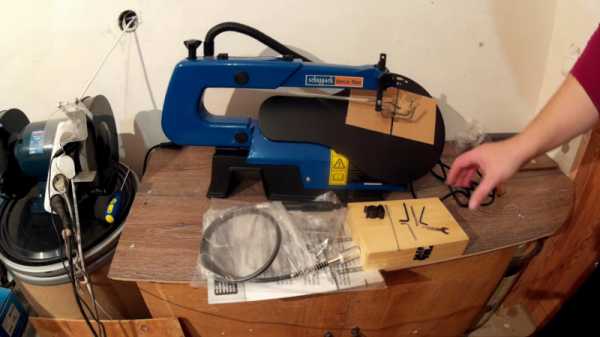

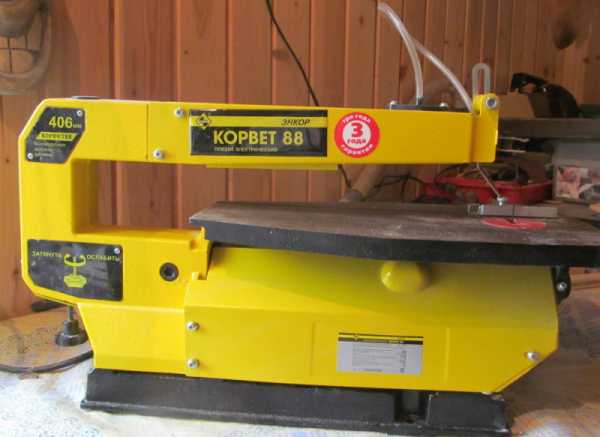

Электрический лобзиковый станок Корвет

Использовать эти приспособления можно как в домашнем хозяйстве, так и в производстве. Сегодня такой механизм можно купить готовым или же сделать своими руками, к примеру, из старой швейной машинки.

Читайте также: особенности лобзиковых станков по дереву Корвет 88 и 87.

Технология использования

Основным рабочим элементом ручного лобзика являются небольшие пилочки, которые обычно имеет длину от 50 до 120 мм. Приводится такая в движение имеющимся электродвигателем и совершает поступательные движения по вертикали в ходе обработки изделия. В некоторых механизмах она работает по маятниковому типу.

Сама заготовка в такой конструкции крепится непосредственно к подошве оборудования. Такая фиксация позволяет рабочему легче управляться с системой и свободно регулировать угол наклона инструмента. Безопасность оператора в данной конструкции обеспечивается за счет наличия специального экрана.

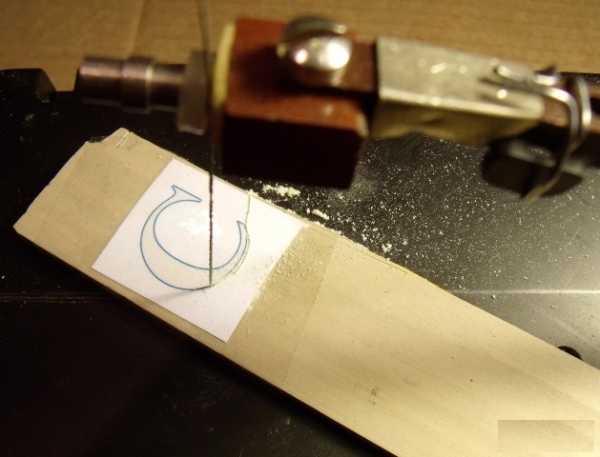

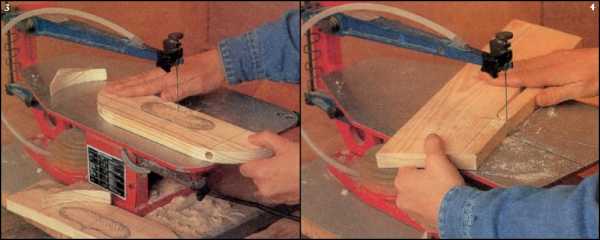

Процесс работы лобзикового станка

Появились данные модели в массовой продаже в последние годы. Ранее их пытались сделать для домашнего применения из швейной машинки. Сегодня же в этом нет никакой необходимости. Выбор моделей очень велик.
к меню ↑

Преимущества и недостатки применения электролобзиков

К сильным сторонам именно этой техники необходимо отнести:

  1. Возможность использования приспособления для широкого спектра работ по дереву благодаря большому количеству сменных полотен.
  2. Большую надёжность в использовании: за счет широкого полотна такого механизма можно избежать поломки детали из дерева, кафеля в ходе обработки, а также выполнять любые сложные контуры с минимумом усилий.
  3. Возможность подавать заготовку дерева двумя руками за счет крепления ее на полотне. Ранее без такого приспособления работа с образцами ручного типа была куда более сложной.
  4. Простоту в обработке любых полотен – даже небольшой сравнительно лобзик легко может справиться с древесиной толщиной 50 мм, не говоря уже о более мощных моделях.
  5. Широкий выбор вариантов обработки.

Среди минусов применения такого приспособления обычно отмечают короткий ход образцов, за счет которых существенно усложняется работа с толстыми полотнами.

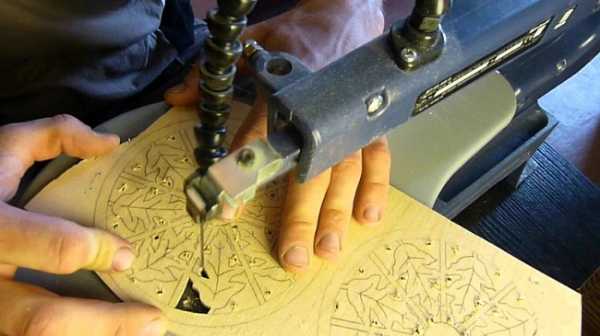

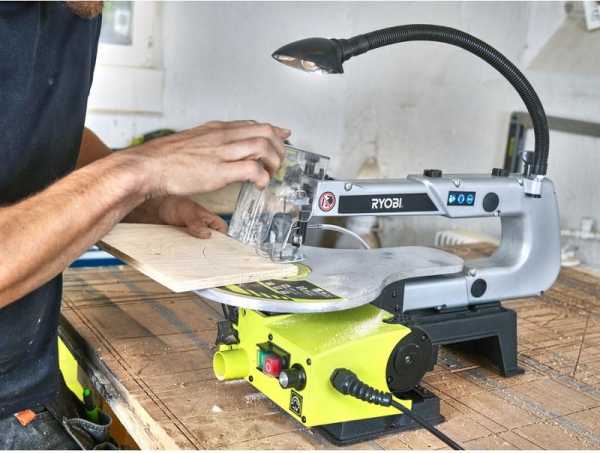

Лобзиковый станок существенно облегчает работу с фигурными деталями

Также невозможность делать радиус изгиба столь же малым, как при использовании ручного образца (за счет особенностей крепления пилки).
к меню ↑

Сфера применения станков

Современные электрические лобзиковые станки применимы для следующих работ на выбор:

  1. Выпиливание из листовой заготовки сложных контуров.
  2. Обработки внутренней поверхности заготовки, не нарушая при этом ее контурной целостности.
  3. Финишной отделки некоторых образцов.

Применяется настольный лобзиковый станок преимущественно для обработки деревянных заготовок. Чаще всего используют его в производстве мебели, музыкальных инструментов. В последние годы также нередко стали их применять и для выпуска предметов декора, а также сувенирной продукции.
к меню ↑

Расходные материалы

Основными расходными материалами, которые имеет настольный электролобзик, являются пилки, в том числе, спиральные. Они отличаются по длине, размеру зубчиков, расстоянию между ними и подбираются для каждого материала в индивидуальном порядке.

data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”5929285318″>

Обычно обустраивая лобзиковый станок своими руками и покупая для него пилки, специалисты рекомендуют ориентироваться в выборе расходных материалов на следующие особенности:

  1. Для выпиливания по заготовкам из дерева или фанеры выбирают пилки с шагом 2-4 мм.
  2. Металлические образцы, а также пластик обычно обрабатывают, выбирая пилки 1-2 мм, в том числе, спиральные. Мастера, формирующие отзывы по использованию таких компонентов рекомендуют останавливаться тут на моделях с волнообразным краем. Выбор таковых очень велик.

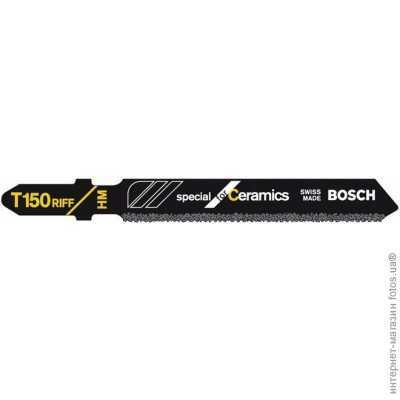

  3. При работе с кафелем используют пилки специальные с абразивным напылением ножовочные.

Читайте также: особенности технологии лазерной резки фанеры на автоматическом станке с ЧПУ.

Выбирать данные элементы для обработки дерева, других материалов можно не только опираясь на отзывы, но и исходя из технических характеристик выбранного именно вами оборудования.

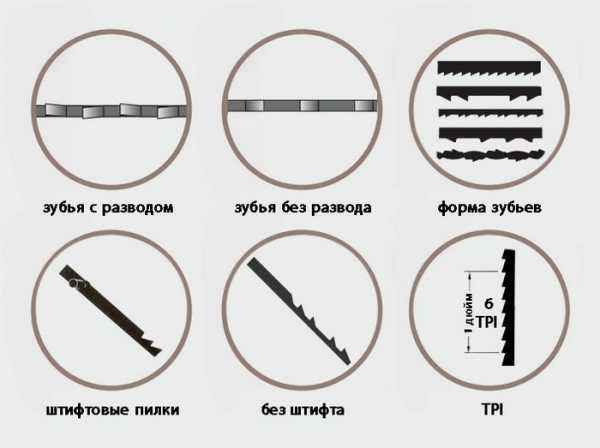

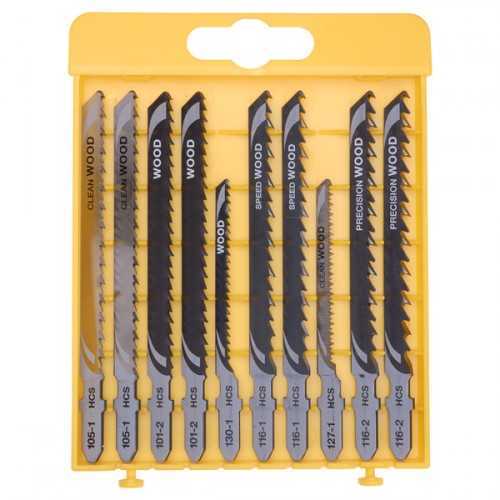

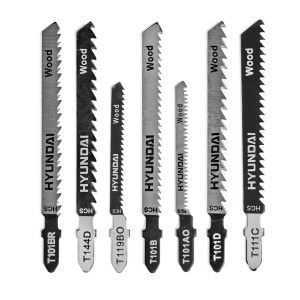

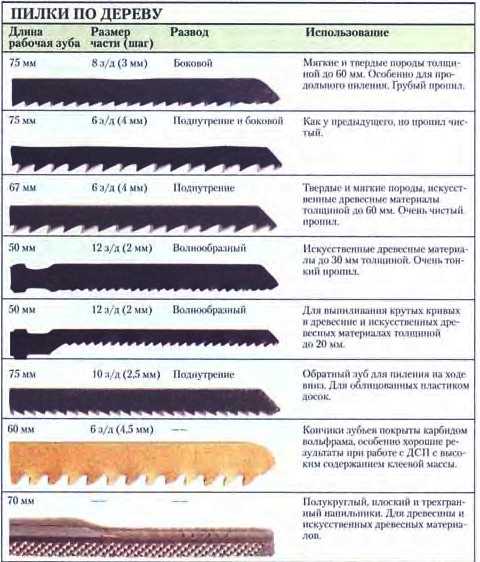

Виды используемых пилок по дереву для лобзиков

Ведь практически каждый станок имеет перечень расходных материалов, включающий все пригодные для него пилки под те или иные изделия.

Также не стоит забывать и о дополнительных элементах такой конструкции, к которым, к примеру, в моделях Dewalt, дремель, Holzstar, Vario 502 dks относятся сверлильный блок и воздушный насос. Выбор их велик.
к меню ↑

Особенности конструкции лобзиков

Читайте также: как сделать дровокол своими руками?

В настоящее время станок лобзиковый электрический, помимо тех изделий, которые созданы в домашних условиях своими рукам, представлен на рынке в огромном количестве различных изделий. Выбор их действительно широк В их числе модели Dewalt, Holzstar, Vario 502 dks.

Классифицируют их по таким особенностям:

  1. Вылет полотна. Определяет ширину заготовки, которую с их помощью можно обрабатывать. У стандартных моделей Dewalt и Holzstar составлять может 380 мм, но в некоторых версиях доходит и до 600 мм. При этом во всех видах конструкций, не только Dewalt и Holzstar, но и других производителей может обеспечить развороты образца на 40-90 градусов.
  2. Тип электродвигателя. Стандартные станки для домашней работы обычно укомплектованы небольшим 100 ватным, который, между тем, дает большую производительность. Такой может иметь и самодельный лобзик из старой швейной конструкции. В промышленных образцах Dewalt и Holzstar установлены компоненты более мощные, однако для домашних нужд, для которых чаще всего такие модели покупают во Владивостоке, они не нужны.
  3. Длина вылета пилки. Регламентирует спектр толщин листов, которые можно обрабатывать непосредственно на выбранном устройстве. Обычно составляет около 18мм. Использовать ее рационально можно за счет использования фанеры или другого схожего материала в качестве подложки под образец дерева во время работы. Натяжение пилки. В моделях Dewalt и Holzstar обычно регулируется вручную под различные параметры обрабатываемых материалов. Его обязательно нужно сопоставлять с техническим регламентом, так как неверный выбор такого параметра приведет к поломке элемента.
  4. Принципиальная схема ручного электрического лобзика

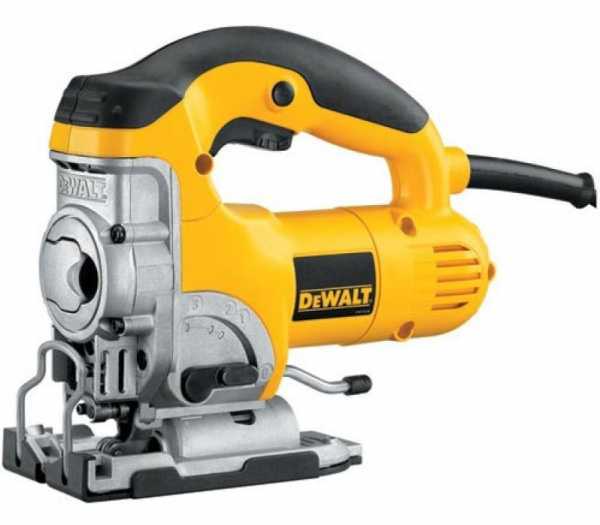

  5. Наличие прижимистого устройства. Обычно встречается в образцах Dewalt и Holzstar и позволяет снизить уровень вибрации на обрабатываемом элементе до минимума с тем, чтобы обеспечить максимально точную его обработку. Есть в некоторых образцах Dewalt и Holzstar, на которые отзывы особенно хорошие. Если данный фактор принципиален, на них стоит остановить выбор. Более простой лобзик станок таких элементов может не иметь.
  6. Наличие дополнительных функций, в том числе, принудительное охлаждение, обдув, подсветка, упрощающих использование инструмента. Хорошо укомплектованы такими элементами модели Dewalt и Holzstar, Vario dks.

Для того чтобы правильно выбрать электролобзик, вам нужно проанализировать прибор по всем параметрам. И тогда вы сможете получить идеальный компонент для выполнения любых задач. Также вы сможете собрать настольный электролобзик своими руками, используя общие рекомендации по выпуску таких устройств.

Самому несложно будет сделать это из швейной машинки, либо другого схожего механизма. Главное хорошо изучить устройство конструкции, подобрать необходимые компоненты и сделать все, чтобы модель была надёжной.
к меню ↑

Электрический лобзиковый станок Энкор Корвет-87 (видео)

data-full-width-responsive=”true”
data-ad-client=”ca-pub-8514915293567855″data-ad-slot=”8040443333″>

 Главная страница » По дереву

ostanke.ru

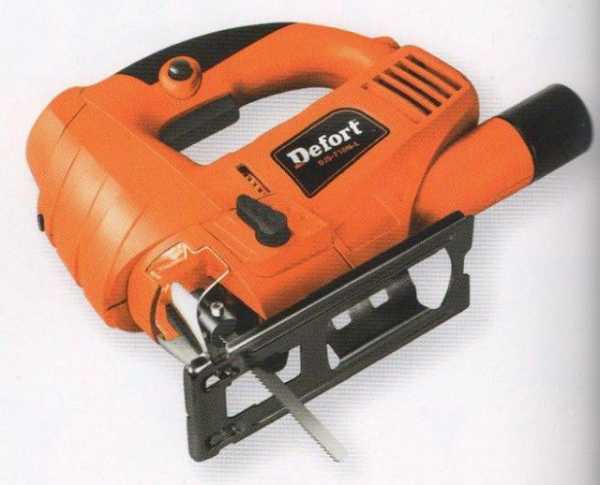

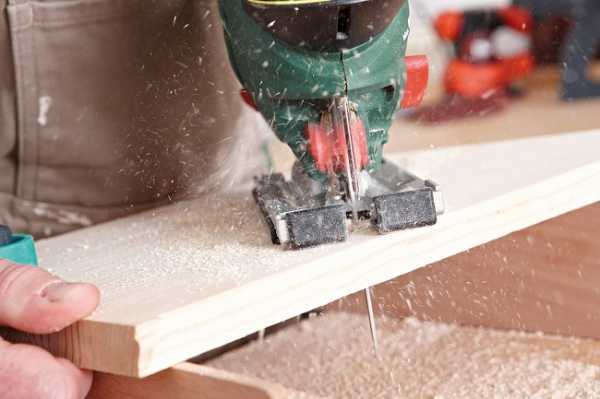

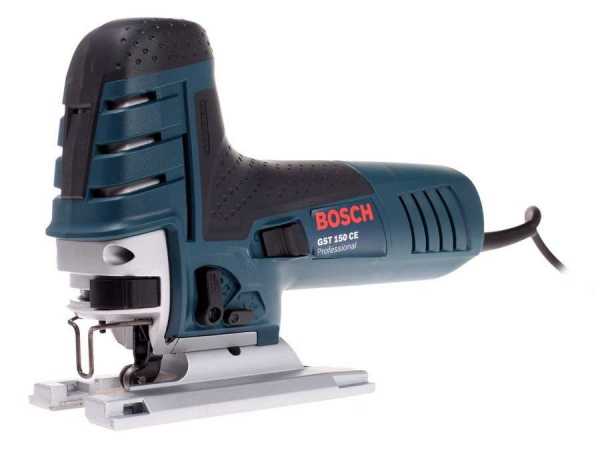

Электролобзик по дереву – описание и назначение

Электрический лобзик представляет собой ручной инструмент, имеющий электрический привод. Небольшой размер такого устройства отражается и на его весе, почти не ощутимом. При помощи электролобзика осуществляется распил прямого реза таких материалов, как древесина, пластмасса, гипсокартон, ламинат.

Электролобзик по дереву

Лобзик электрический легко справится с такими задачами:

  • распиливание по прямой
  • выпиливание кривых линий
  • создание круглых отверстий заданного диаметра
  • резка отверстий прямоугольной формы.

Лобзик предназначен для реализации широкого спектра операций как по продольной и поперечной резке листового материала, так и по фигурной.

Первый электролобзик создали в Швейцарии в 1946 году. Альберт Кауфманн, инженер компании Scintilla AG, заменил иглу в швейной машине на лезвие. Продавать такие устройства начали уже на следующий год, назывались они Lesto jigsaw (лобзик Лесто). В 1954 компанию приобрело руководство фирмы Bosch.

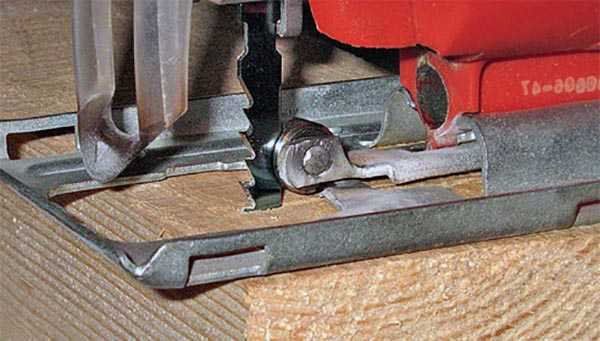

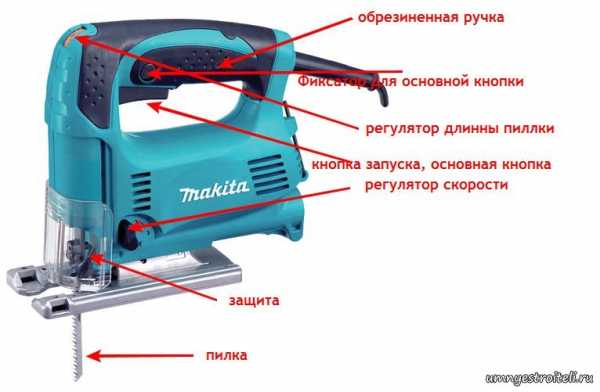

Лобзик по дереву электрический режет материал при помощи пилки, которая приводится в движение электродвигателем. Частота возвратно-поступательных движений, которые пилка совершает в вертикальном направлении, составляет 3500 ходов в минуту.

Устройство ставится на опорную платформу, иначе называемую плитой или подошвой. Она выполняет роль направляющей и гарантирует высокую точность распила заготовки вследствие сохранения постоянного расстояния до обрабатываемого материала. Опорную платформу можно поворачивать на угол 45 градусов, в результате чего можно легко изменять наклон реза. Эта платформа чаще всего создана из стали, алюминия или высокопрочного пластика.

Пилка закрыта прозрачным защитным экраном, который создается из плексигласа (органического стекла), следовательно, работать с этим инструментом безопасно.

Конструкция ручки электролобзика бывает:

  • скобообразной формы. При наличии такой ручки хорошо просматривается линия распила
  • грибообразной формы. Такая ручка облегчает работу на наклонных плоскостях.

Однако качество работы не зависит от типа ручки, поэтому данный критерий выбирается на усмотрение мастера.

Существуют варианты электролобзиков на аккумуляторных батареях. Однако работа таким инструментом ограничена по времени, потому что чаще всего на таких лобзиках устанавливают аккумуляторы низкой мощности.

Среди дополнительных опций можно выделить:

  • регулировка частоты хода. Выбрать частоту хода мастер может выбрать не только перед началом работы, но и во время нее сильным нажатием кнопки-фиксатора пуска. При этом повышается производительность. Однако при длительном использовании такого режима быстро изнашивается рабочее полотно
  • многоступенчатый маятниковый механизм, характерен для всех современных электролобзиков. Он дает возможность пилочке осуществлять дополнительные движения в горизонтальной плоскости, а также распиливать заготовку только при движении «вверх». Благодаря этой функции повышается производительность без снижения периода эксплуатации пилочки. Однако она ухудшает качество разрезаемой поверхности. Следовательно, для чистового реза эта функция не подходит
  • подсветка рабочей области. Лампа, которая встроена в электролобзик, делает работу более удобной
  • система быстрой смены пилок помогает достать изношенное режущее полотно одним нажатием специального рычага
  • автоматический сдув опилок вентилятором, который еще и охлаждает мотор
  • подключение электроинструмента к пылесосу посредством патрубка способствует быстрому очищению рабочей поверхности от мусора. Таким образом, линия реза лучше видна , что способствует улучшению механизм поворота пилки. Он обеспечивает поворот рабочего полотна на 360 градусов
  • фиксатор угла помогает закрепить положение инструмента под углом от 0 до 45 градусов.

Советы по выбору электролобзика

На сегодняшний день есть большое количество производителей, которые выпускают различные модели лобзиков, каждая из которых имеет свои нюансы. Поэтому выбор не так прост, как может показаться ан первый взгляд.

Для выбора лучшего варианта, нужно детально изучить внутреннюю структуру лобзика и элементы, из которых он состоит.

Профессиональные варианты, в прочем, как и самые простые, помогут вам распилить лесоматериалы сечением до 7 сантиметров. При этом они имеют более внушительную стоимость, но и прослужат они намного дольше. Если вы планируете регулярно пользоваться электролобзиком и обрабатывать большое количество заготовок, то лучше приобрести профессиональный вариант.

Количество колебаний тоже оказывает влияние на цену лобзика. Показатель в 3000 колебаний в минуту является вполне достаточным, все что больше — в работе вряд ли пригодится, но на стоимость точно повлияет.

Универсальным это устройство делает возможность смены полотна. Путем замены лишь одного элемента лобзика, получается конструкция, предназначенная для обработки совершенно другого материала.

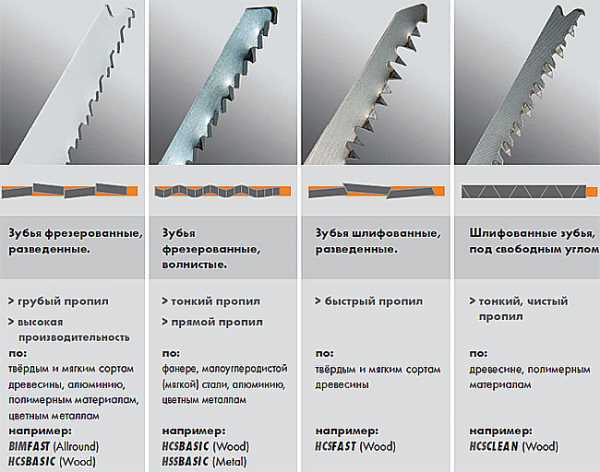

Чаще всего для обработки металлических поверхностей применяют полотна, имеющие большое количество зубьев на единицу длины (показатель TPI — зубьев на один дюйм). Смешанные зубья отличаются довольно сложной формой.

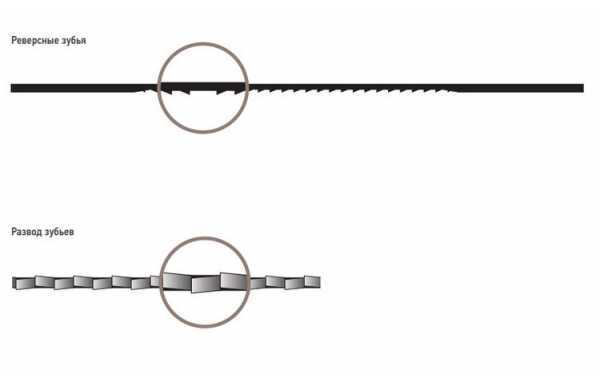

Шлифованные и разведенные зубья обеспечивают высокую скорость пиления и большие колебания. Для получения гладкого среза стоит применять полотна с неразведенными зубьями. Однако отсутствие разводки понижает скорость работы. Волнистые фрезерованные зубья применяют лишь в тех случаях, когда выставляются нестрогие требования к резу.

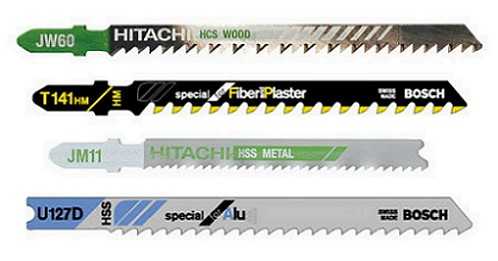

Полотна отличаются особыми цветными маркерами :

  • белый маркер означает, что полотно подходит для обработки деревянных и металлических заготовок
  • серый маркер говорит о том, что полотно предназначено исключительно для древесины
  • полотна с красным маркером используют для работы с пластиком
  • синий маркер говорит о том, что пилка предназначена исключительно для работы с металлом.

Размер зубьев обозначают буквами A,B,C,D — от самого большого до самого маленького. Стоит отметить, что маркировки у разных производителей бывают различные, однако характеристики обозначаются, чаще всего, аналогичные, указанным выше. Следовательно, подбор лобзика возможен по одним лишь маркировкам.

Достоинства и недостатки

К главным плюсам электрического лобзика можно отнести:

  • огромный спектр пильных полотен для самых разнообразных материалов, имеющих разный шаг и форму зубьев (оказывающие влияние на соотношение чистоты пропила и скорости пиления). Таким образом, этот инструмент можно назвать универсальным
  • наличие жесткого и толстого полотна, закрепленного с одного конца. Вследствие чего можно осуществлять распил на любом удалении от края детали, при этом пилка крайне редко ломается. Определенные пилки дают возможность врезаться в мягкие материалы, к примеру, мягкие сорта древесины, без предварительного просверливания отверстий
  • глубина пропила для древесины составляет 150 мм, для стали – 10 мм, для цветных металлов – от 25 до 30 мм можно выполнять криволинейные пропилы с радиусом от 15мм
  • край пропила находится под углом 90 градусов, в отличие от результата работы дисковой пилой.

К минусам стоит отнести:

  • вследствие того, что полотно закреплено одним концом, оно не может быть создано таким же тонким, как в ручном или стационарном лобзике. Поэтому увеличивается минимальный радиус линии распила
  • недлинный ход полотна (чаще всего от 17 до 23 мм), вследствие чего распил толстых заготовок (толще 40 мм) сопровождается плохим выводом стружки, и снижает скорость пиления
  • возможен риск получения травмы полотном включенного инструмента. Необходимо работать осторожно и, ни в коем случае, не давать инструмент детям
  • холостой ход при возвратно-поступательном движении уменьшает производительность в сравнении с режущими устройствами непрерывного действия, к примеру, дисковыми, цепными и ленточными пилами.

Электролобзик своими руками

Самодельный электролобзик – это недорогой и практичный инструмент, стоимость которого гораздо ниже заводского аналога. При помощи такого прибора можно создать изделия сложной формы из древесины, пластика и прочих материалов, изготовление которых ручным лобзиком в домашних условиях отняло бы много времени и сил.

Как сделать настольный электролобзик? Видео представлено ниже.

Название говорит само за себя: располагаться этот инструмент будет на рабочем столе или верстаке. Компактные габариты дают возможность работать лобзиком, как в гараже, так и дома.

Стоит внимательно изучить строение настольного лобзика заводского производства, чтобы понять главные особенности инструмента и умело использовать их в самодельном варианте.

Электролобзик состоит из трех главных узлов:

  • подвижная рама с полотном
  • неподвижная подошва
  • электрический силовой агрегат.

Суть работы состоит в том, что электрический мотор вращает кривошипно-шатунный механизм, создающий из вращательных движений возвратно-поступательные. Движения передаются на подвижную раму, на которой натянуто полотно.

Самодельный аппарат функционирует по тому же принципу. Чтобы упростить конструкцию, подвижную рамку можно заменить на обычный ручной лобзик.

Очень важным моментом можно назвать подбор мотора. Хорошим вариантом является двигатель с дрели, блендера, кухонного комбайна. Подвижную раму создают из металлопрофиля, деревянных планок или пластиковых реек. Мастера советуют остановить свой выбор на алюминиевых трубках квадратного сечения, потому что их легко обрабатывать, они легкие, но при этом достаточно прочные.

Для фиксации лобзика в нужном положении, необходимо создать прочный каркас из дерева или металла. Габариты каркаса не особо влияют на работу лобзика. Они зависят лишь от того, какой инструмент вам нужен – небольшой настольный или крупногабаритный, стоящий на полу.

Столом для лобзика служит толстый фанерный лист, имеющий отверстие небольшого диаметра в том месте, где будет двигаться полотно. Между корпусом и столом обязательно должна быть резиновая или кожаная прокладка, предназначенная для гашения вибрации.

Создание самодельного лобзика начинается со сборки корпуса. Умельцы делают модели и без корпуса, однако они отличаются сильными вибрациями, оказывающими большое влияние на удобство работы. В таком случае в лобзике нужно сделать два отверстия – одно для того, чтобы прикрепить кривошип к инструменту, а второе – для подвижного крепления самого лобзика к столу. Пуск двигателя обеспечивает возвратно-поступательные движения, распиливающие материал.

Более сложный вариант имеет две отдельные планки, на концах которых установлены гайки типа «барашек». С обратного стороны планки необходимо стянуть сильной пружиной, которая обеспечит постоянное натяжение пилы. Работать такое устройство может от отдельного мотора или от дрели.

Через корпус проходит вертикальная планка, неподвижно закрепленная к его дну или одной из стенок. В ней нужно сделать несколько отверстий, промежутки между которыми должны быть на 2-3 см меньше, чем длина обычного полотна. В отверстия продеть болты или шпильки, на которые будут надеты несколько планок, удерживающие полотно.

Мотор можно вставить в корпус также при помощи диска с шатунным механизмом, который крепится к нижней планке. Крышкой корпуса является столик с отверстием для полотна.

wood-prom.ru

лобзиковый станок своими руками – описание, характеристики и применение

Лобзиковый станок представляет собой аппарат, обеспечивающий высокоточную реализацию операций, связанных с обработкой заготовок из разных материалов. При помощи такого станка можно сделать ровный или криволинейный рез разной сложности на листовых заготовках. При выполнении распила на внутренней поверхности не изменяется внешний край материала. На таком станке можно работать с лесоматериалами, пластмассой, некоторыми видами металлов. Если вам предстоит часто использовать электролобзик, станок как нельзя лучше подойдет для этой цели.

Устройство и работа

Главные составляющие всей конструкции станка – это стол, мотор, пила, кривошипно-шатунный и натягивающий механизмы. Кроме этого присутствуют и дополнительные функциональные элементы.

Обрабатываемый материал должен находиться на рабочем столе. Материал, из которого создана столешница, очень важен. Выбирайте литой, а не штампованный стол. На рабочей поверхности могут находиться дополнительные поворотные механизмы, при помощи которых можно изменять угол наклона стола и распила. Габаритами стола определяются максимальные размеры обрабатываемой заготовки. Большинство моделей имеет пилу длиной от 300 до 400 мм.

Мощность силового агрегата влияет на список материалов, которые можно обработать на лобзиковом станке. Если планируется обрабатывать не только древесину, то необходимо выбирать модели, мощность которых больше 200 Вт. Домашнему мастеру будет достаточно устройства мощностью 150 Вт.

Лобзиковая пила является основным рабочим узлом оборудования. Пилка подбирается в зависимости от типа реза и плотности заготовки, кроме этого нужно учесть ширину и толщину. Малогабаритные устройства могут распилить брус в толщину до 50 мм, более мощные профессиональные станки справятся и с заготовками до 100 мм в толщину.

Вращательный момент, созданный мотором, преобразуется кривошипно-шатунным механизмом в движение пилящего узла. Натяжное устройство осуществляет натяжение пилки в процессе ее хода по материалу.

Принцип действия этого устройства довольно простой. Заготовка крепится на столе, потом под контролем мастера пила производит распил.

Лобзиковый станок по дереву обладает рядом преимуществ перед прочими более простыми устройствами. Прежде всего, устройство гарантирует высококачественный рез. Станок дает возможность осуществлять продольный, поперечный или угловой распил с максимальной точностью, с образованием гладкой кромки. Веще одним преимуществом можно назвать тот факт, что руки мастера остаются свободными, поэтому, заготовкой легче управлять, следовательно, при определенном уровне мастерства можно получить наиболее сложные изгибы. Также стоит отметить, что наличие защитных кожухов минимизирует возможность получения трав.

Пилки для лобзикового станка чаще всего имеют длину до 35 см и могут осуществить распил материала до 10 см в толщину. В ширину пилочки могут быть очень разными – от тончайших двухмиллиметровых до грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм. Учтите, что даже самые толстые и широкие пилочки запросто сломаются, если не обеспечено необходимое натяжение пилочки по всей длине. За натяжение отвечают рессорные и винтовые пружины.

Довольно часто такой станок имеет воздушный насос, очищающий при помощи обдува линию реза от опилок, а также сверлильный блок. Блок крайне полезен, потому что при его наличии мастер не отвлекается на подключение электрической дрели и высверливание отверстий – все делается на рабочей плоскости станка. Но и стоят такие станки дороже.

Лобзиковый станок своими руками

Существует несколько вариантов создания лобзикового станка своими руками. Для самого простого станка стол для электролобзика можно создать довольно быстро. Главный плюс в простоте. Устройство просто крепится на столешнице или верстаке и по окончанию работы также просто разбирается. Минус – это небольшая площадь. Самый простой станок имеет такие составляющие:

  • фанерный лист
  • крепежные винты
  • несколько струбцин.

В качестве рабочей основы можно взять лист ламинированной фанеры, в которой нужно просверлить отверстия для монтажа крепежных элементов и под саму пилку. Фанеру стоит брать в толщину свыше 10 мм. При этом в подошве электролобзика также необходимо просверлить отверстия для крепежных винтов. Самодельная конструкция крепится к верстаку при помощи струбцин. Стоит отметить, что головки винтов для крепления нужно обязательно утопить в поверхность листа, чтобы они не стали помехой работе. Такое устройство легко справится с обработкой маленьких заготовок, толщина которых не превышает 30 мм. Чертеж такого станка можно найти в интернете, и собственноручно собрать в своей мастерской или гараже.

Второй вариант станка имеет такие составляющие:

  • станина из ДСП
  • трубка для пылесоса
  • кусок ламинированной фанеры для крышки станка
  • конфирманты.

Такой вариант немного сложнее в сборке, однако, и эта задача вполне решаемая. Станину создают из ДСП. Она имеет заднюю стенку и две боковины. Для того, чтобы добраться до кнопки включения было не сложно, переднюю стенку ставить не нужно. В задней стенке нужно просверлить отверстия для трубки пылесоса и шнура. Крышку для устройства лучше вырезать из куска ламинированной фанеры толщиной 10 мм. После этого вся конструкция скрепляется конфирмантами. Сам лобзик можно установить аналогичным способом с предыдущим вариантом. На станке, созданном таким способом, вы сможете обрабатывать более крупные заготовки. Из минусов отметим, что во время работы с крупными заготовками пила лобзика может отклоняться в обе стороны и даже назад. Следовательно, снижается качество распила. Однако и с этим можно справиться. Стоит лишь установить на самодельный станок кронштейн, являющийся упором. В таком случае пилка лобзика будет перемещаться между двумя 11-миллиметровыми подшипниками, прикрученными на винты к Г-образной стальной полосе. Тыльная часть полотна упрется в стенку самого кронштейна. Такая система предотвратит отклонение полотна от заданной траектории.

Кронштейн нужно прикрепить на каркас, который создается из брусков 50 на 50 мм. Каркас опускается или поднимается, все зависит от длины и толщины обрабатываемой заготовки. Чтобы обеспечить мобильность каркаса его вместе с упором нужно закрепить не намертво к боку станка, а прижать к ней оргалитовой, стальной или текстолитовой пластиной. Далее нужно установить вертикальную стойку каркаса между оргалитом и станиной. Станок станет еще удобнее, если закрепить на него дополнительную ограничительную планку, при помощи которой вы будете разрезать материал на заготовки, одинаковые по толщине и длине. Этот ограничитель крепится на станок при помощи струбцин. Его можно сделать из деревянного бруса, а также алюминиевого или стального уголка.

Чтобы создать столик для лобзикового станка из ДСП нужно обладать определенными столярными навыками, потому что процесс соединения его царг с ножками, нужно осуществить в шип-паз. Сам шип-паз можно заменить соединением с применением шкантов, столярного клея и саморезов. Крышка обязательно должна быть съемной, чтобы гарантировать доступ к инструменту при ремонте. Для создания многофункционального станка стоит предусмотреть место для крепления фрезерной ручной машинки. Для стола понадобятся такие материалы:

  • брусок 80 на 80 мм
  • брусок 40 на 80 мм
  • кусок ламинированной фанеры или ЛДСП размерами 900 на 900 мм.

Для начала нужно отмерять промежуток между ножками. Оптимальное расстояние 60-70 см. Бруски для проножек и царг получаются в ходе продольной распиловки брусьев 80 на 80 мм. Высота ножек подбирается на усмотрение мастера. Каждый торец проножек и царг должен иметь по два отверстия для шкантов. Аналогичные отверстия должны присутствовать и на боковинах ножек. Далее нужно намазать шканты клеем до половины и вставить в торцы. После этого можно заниматься сборкой всего каркаса. В этом случае каркас не будет разбираться.

Все поверхности в местах контактов должны быть промазаны клеем. Однако, саморезы тоже не помешают. Они сделают конструкцию более прочной. Отверстия для саморезов нужно подготовить заранее. Крышка крепится к одной из царг при помощи петель. В крышке нужно сделать прорезь для того, чтобы облегчить снятие и установку лобзика.

В тыльной части столешницы нужно прикрутить две планки, в которых выбрана четверть. В нее входит подошва электролобзика. Планки должны иметь отверстия для дальнейшей установки болтов или прижимных винтов. В итоге вы получите довольно простой и просторный стол. Добиться высокой прочности крышки поможет толстая ЛДСП или фанера. Листы должны быть толще 20 мм.

Стандартная пила электролобзика не приспособлена для создания сложных узоров в фанере. Для этих целей необходима тонкая пилочка. Ее можно прикрепить к ручному электроинструменту, при помощи необычного устройства. Лобзик, как и в предыдущих вариантах, крепится на столешницу. Но тонкая пилочка должна быть натянута, простая установка на маятнике не подойдет. Для облегчения процедуры натяжения полотна, стоит из бруска создать коромысло. Натяжение пилки в таком случае будет обеспечено пружиной. Нижняя петля пружины должны быть надета на поперечную шпильку, а верхняя петля вставляется в регулировочный винт, меняющий силу натяжения демпфера.

Отметим, что все деревянные заготовки для таких станков обязательно должны быть созданы из твердых сортов древесины. Поскольку в лобзиковом станке отсутствует возможность крепления полотна тонкого сечения, вы можете переделать обломок старого полотна, заранее просверлив в нем отверстие и укомплектовав винтом с гайкой, а также зажимной пластиной. Рычаг коромысла должен содержать вертикальную прорезь, в которую вставляется вторая стальная пластина. Она крепится на коромысло при помощи винтов.

wood-prom.ru

Настольный лобзиковый станок: описание, характеристики :: SYL.ru

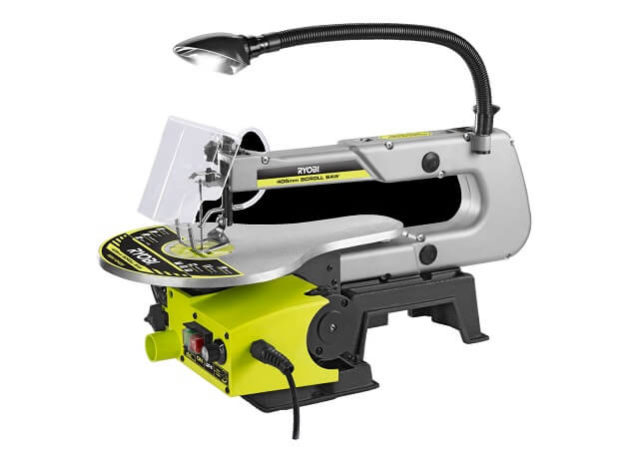

Лобзиковый станок — это устройство, на котором выполняется поперечный, продольный и угловой распил заготовок, а также производится фигурное выпиливание декоративных элементов. Применяется в столярных мастерских и на деревообрабатывающем производстве.

Некоторые модели могут оснащаться воздушным насосом, который обдувает место пиления, благодаря чему можно вести постоянный контроль над выполнением операций и разметкой.

Принцип действия лобзиковых станков следующий: заготовку крепят на рабочем столе, затем резец выполняет возвратно-поступательные движения. Есть некоторые модели, на которых стол может наклоняться, опускаться или подниматься для различных частей полотна пилки.

Достоинства

Лобзиковый станок легко режет толстую древесину, причем с прекрасным качеством обработанной поверхности. Такое устройство позволяет оставаться обеим рукам свободными, чтобы управлять подачей заготовки. Благодаря этому можно выполнять работу точно и при необходимости вырезать довольно крутые изгибы. Свою популярность лобзиковый станок приобрел и за счет безопасности в эксплуатации.

Толщина обрабатываемых заготовок

Как правило, даже относительно небольшие лобзиковые станки могут пилить 50 мм древесину, а более мощные модели способны справиться с толщиной в два раза больше.

Стол лобзика

Независимо от того, из какого материала изготовлен рабочий стол (из прессованного или литого металла), он должен, прежде всего, быть ровным, жестким и плоским. Практически у всех лобзиков стол может наклоняться для выполнения косых пропилов, а у некоторых моделей подниматься и опускаться таким образом, чтобы можно было по мере износа пилки использовать различные части ее полотна.

Электродвигатель

Небольшой асинхронный 100-ватный электродвигатель привода лобзикового станка способен развить скорость движения полотна примерно 1600 ходов в минуту. Есть модели, у некоторых можно устанавливать разные значения скорости.

Длина хода пилки

Несмотря на то что настольный лобзиковый станок способен выпиливать достаточно толстые заготовки, ход полотна (вертикальное перемещение) довольно короткий. В результате чего, если выпиливать много тонких материалов, то затупится у пилки только небольшая часть, находящаяся над столом. Для более рационального использования длины полотна, на стол можно периодически класть фанеру или ДСП.

Ограждение полотна

На лобзиковом станке, как правило, очень простое ограждение, состоящее обычно из 1-2 прутков из проволоки или пластмассового прозрачного экрана. Предназначено оно для предупреждения контакта пальцев с пилкой. При распиливании толстой древесины часто используется лобзик без ограждения. К некоторым моделям предлагается ограждение только как дополнительное оборудование.

Прижимное устройство

Иногда станки оснащаются прижимным устройством. Оно используется для предотвращения вибрации листового тонкого материала, чтобы заготовка движением полотна не приподнималась со стола. Автоматически подпружиненная планка при её подаче поднимается заготовкой.

Удаление опилок

К одному из показателей качества настольных лобзиковых станков относится наличие трубки для очистки от опилок, которая установлена позади полотна. Под давлением по ней подается воздух, сдувающий опилки, лежащие на разметке.

Станок лобзиковый “Зубр”

Данная модель является отличным решением для творчества. Оборудование предназначено для распилки заготовок из дерева и пластика под косым и прямым углом, под наклоном и по радиусу. Используется, как правило, на небольших производствах. Рабочий стол может наклоняться под углом 0-45 градусов, благодаря чему есть возможность выполнять пиление под углом. Для более точного выполнения работы в комплект лобзикового станка включен боковой упор с транспортиром.

Лобзиковый станок JET

Эта высокопроизводительная модель предназначена для выпиливания контуров по различной траектории, как внутренних, так и наружных, в том числе криволинейных, в древесине любой твердости. Режущее вертикальное лезвие выполняет высокоскоростной распил. Скорость лезвия может регулироваться в пределах 400-1600 об/мин.

Мощность станка – 90 Вт. Модель оснащена достаточно удобным рабочим столом 410х254 мм с возможностью регулировки угла наклона на 0-45 градусов для выполнения более сложного распиливания.

www.syl.ru

Как сделать лобзиковый станок своими руками

Другие электроинструменты

Без электролобзика невозможны многие деревообрабатывающие операции. Компактный и легкий, он позволяет изготавливать изделия даже самой сложной геометрии. Иногда, к примеру, при больших объемах работ, этим инструментом удобнее работать не как ручным лобзиком, а в формате станка. Такое оборудование представлено в каталогах многих производителей бытового электроинструмента, но в случае необходимости его можно изготовить самостоятельно.

1

Выбор оборудования – основные пункты

ВАЖНО ЗНАТЬ! Современный тренд в заработке на недвижимости. Как за копейки арендовать государственные квартиры и коммерческие помещения и пересдавать это как обычным людям, так и предпринимателям в 2-3 раза дороже. Узнать подробности >>

Для начала стоит ответить на вопрос: с каким материалом чаще всего будет работать мастер? Мощности электродвигателя в 50-90 Вт достаточно для большинства пород древесины, но если предполагается обработка твердого дерева и значительные объемы, обратите внимание на варианты в 120 Вт. Желательна ступенчатая регулировка оборотов двигателя (скорости движения пилки), выбирайте модели с плавным изменением этого параметра.

Возможность регулировать скорость нужна, чтобы адаптировать станок к работе с различными породами дерева – исключается нагрев материала, который испортит пропил. Кроме того, постепенно наращивая обороты, мастер концентрируется на сложной процедуре, а также двигатель функционирует в щадящем режиме, что увеличивает его ресурс.

Некоторые модели предусматривают возможность реза не только в горизонтальной поверхности, но и под углом, а выбрать максимально точное положение заготовки позволит специальная шкала. Полупрофессональные и бытовые станки позволяют изменять наклон рабочего стола до 45°в одну сторону, профессиональные – до 45°в обе стороны.

Обращают внимание и на рабочую поверхность. Она должна быть достаточно массивной, чтобы не прогибаться под тяжелыми заготовками, весьма гладкой (так деталь без проблем скользит по основанию) и полированной, чтобы не пачкать обрабатываемое изделие.

При выборе оборудования важно помнить о номинальном количестве оборотов. Многие мастера ошибочно считают, что оно должно соответствовать как минимум 1650 возвратно-поступательным движениям пилки за 60 секунд – только при таком показателе рез будет идеально ровным, без сколов и зазубрин. Однако современные настольные станки от известных производителей гарантируют идеальную линию разреза даже при скорости 700-1400 ходок в минуту.

Не забудьте о максимальном ходе пильного полотна – от этого значения зависит толщина обрабатываемых деталей. Важны и дополнительные опции:

  • наличие гравера – доп. вала для особо точных распилов и изготовления тонких поделок;
  • удаление древесной пыли и стружки от рабочей поверхности;
  • подсветка режущей зоны.

2

Как сориентироваться в моделях от разных производителей?

На современном рынке представлено много моделей лобзиковых станков, но основных «игроков» несколько, и каждый из них имеет свои особенности, достоинства и недостатки.

Модели Корвет от компании Энкор являются станками бытового класса и для использования в промышленных условиях не подходят, но это достаточно функциональное оборудование, оснащенное поворотной рабочей столешницей для выполнения наклонного реза под нужным углом, фиксируемым упором с градусной шкалой.

Хотя станки данной модели и не предназначены для обработки массивных заготовок, производитель предлагает привод мощностью 150 Вт. Двигатель – коллекторного типа, достаточно шумный и склонный к перегреву, неспособный работать без перерыва и требующий регулярной замены щеток.

Амплитуда хода пилки составляет 40 мм, частота колебаний – 700 за 60 секунд (в некоторых модификациях – добавлена вторая скорость – 1400 в минуту для выбора оптимального режима при обработке древесины разной твердости). Пилки, поставляемые в комплекте с оборудованием, не отличаются безупречным качеством, потому есть смысл сразу же сменить их на аналоги от стороннего производителя.

К бытовым станкам относятся и модели Зубр, достаточно компактные даже для использования в условиях городской квартиры. Основная особенность этого оборудования, которую можно назвать его недостатком – заметная вибрация, которая мешает выполнению высокоточного реза.

Станки Зубр способны обрабатывать в горизонтальной плоскости и под углом фанеру, цельнодеревянный массив, пластик, тонкий алюминий. Они также выполняют сверление, шлифование полировку, для этого в комплекте поставки предусмотрены дополнительный рабочий стол и гибкий вал с патроном.

Перегрев режущего инструмента предотвращает встроенная система охлаждения, имеется электромагнитный выключатель для предотвращения случайного включения. Пилки в станках Зубр применяются специальные, усиленные, имеющие штифты на своих концах.

Рабочая поверхность отгорожена от оператора прозрачным кожухом для защиты от пыли и стружки, а место реза для улучшения обзора очищается от продуктов пиления обдувом. Предусмотрен эффективный отвод отходов. Используемый мотор – коллекторного типа, достаточно стойкий к перегрузкам. Щетки его рассчитаны на длительную эксплуатацию, но их быстрая замена в оборудовании все же предусмотрена.

Для творческих столярных мастерских предназначены лобзиковые станки RSW. Среди их особенностей – минимальный люфт и максимально точная траектория движения режущего инструмента. В оборудовании предусмотрено все для эффективной работы оператора: ограждение и подсветка рабочей зоны, возможность удалять продукты пиления с помощью обычного пылесоса.

В станках RSW пилка имеет необычное расположение – зубьями вниз, пилки применяются штифтовые, замена их выполняется без ключа. Также среди особенностей оборудования – наличие самого мощного в категории аналогичных профессиональных станков двигателя.

Для ремесленных мастерских, художественных ателье и серьезных хобби предназначены лобзиковые станки JSS от бренда JET. Они обеспечивают стабильный угол реза, скорость движения режущего инструмента изменяется бесступенчато встроенной электронной системой.

Производитель предлагает свои фирменные пилки со штифтовым креплением, но и с «обычными» оборудование JSS JET тоже способно работать. Эти станки подходят для выпиливания сложных форм, но обрабатываемые заготовки не должны быть излишне крупными. Материалом их выступают древесина, ДСП, фанера, ДВП, твердые и мягкие пластики.

Рычаг натяжения полотна находится в верхней части станка, что увеличивает удобство работы с ним, причем режущее полотно устанавливается в двух вариантах – поперек и вдоль продольной оси оборудования. Пыль и опилки легко удаляются регулируемым патрубком, подключаемым к системе пылеотсоса. Рабочий стол может быть установлен под наклоном, для контроля точности его расположения имеется транспортирная шкала и стопор.

3

Как соорудить лобзиковый станок своими силами?

Подобное оборудование можно изготовить и в домашних условиях своими руками, народные умельцы даже создают такие станки из старых швейных машинок. При наличии определенных навыков чертеж и схему конструкции разрабатывают самостоятельно.

В качестве стола можно использовать столешницу, верстак, а если их нет – самодельную конструкцию из ламинированной фанеры толщиной минимум 10 мм. Из нее следует соорудить своеобразный столик с размерами рабочей поверхности порядка 500х500 мм и высотой ножек около 400-500 мм. Они могут быть двумя-тремя сплошными или четырьмя отдельными. В первом случае конструкция напоминает короб, во втором – традиционный стол в уменьшенном масштабе).

Необходимые детали выпиливаются ножовкой по дереву или дисковой пилой, в единую систему отдельные элементы крепятся саморезами. В крышке стола следует дрелью высверлить отверстия для крепежа инструмента и под пилку. В подошве электролобзика тоже придется сделать крепежные дырочки. После этого можно прикрепить его болтами к столешнице так, чтобы режущая часть была выведена вертикально вверх.

Достоинство такого самодельного лобзикового станка – четкая фиксация инструмента и гарантия, что рука мастера поведет рез по нужной траектории.

Подобный вариант станка не всегда формирует правильный криволинейный рез – пилка способна отклониться, особенно, если обрабатывается массивная заготовка. Проблема решается жесткой фиксацией режущего инструмента парой роликов, которые нужно разместить на дополнительной детали.

Ее изготавливают из брусков сечением порядка 50х50 мм. которые соединяют в Г-образный элемент с помощью мебельного уголка и саморезов, прикрепляют к рабочему столу, а на свободном конце размещают с жесткой фиксацией загнутую металлическую пластину с роликами, изготовленными из болтов и деталей подшипников.

4

Что делать, если нужны фигурные и очень точные резы?

Для выполнения максимально точных, очень тонких фигурных резов самодельный лобзиковый станок нужно оснастить системой натяжения режущего полотна. Среди особенностей такого устройства:

  • вилка должна использоваться очень тонкая – для ручных лобзиков;
  • шток электрического инструмента должен присоединяться к струбцине, натягивающей пильное полотно, с помощью специального переходника;
  • как натяжной блок, применяют струбцину обычного ручного лобзика.

В конструктивном плане станок мало отличается от описанного выше. Необходимо соорудить рабочий столик с отверстием под режущий инструмент и прикрепить к столешнице струбцину, а снизу разместить электропривод.

Если резы нужны особо точные и тонкие, что подразумевает крайне деликатные и медленные работы, необходимо снижение усилия на пилки с одновременным обеспечением сильного натяжения и точного ее движения. С этой целью самодельный станок должен быть оснащен распорными устройствами на длинных плечах вместо традиционной струбцины ручного лобзика.

Распорная конструкция и плечи, удерживающие пилку, изготавливаются из дерева или из стали. В остальном конструкция станка напоминает модель с ручной струбциной.

obustroen.ru

Пилки для лобзикового станка по дереву

Пилки для лобзикового станка по дереву: классификация и выбор

Полотна для станков имеют длину 130 мм – это наиболее популярный, но не единственный стандарт; также существуют варианты длиной 150 и 160 мм.

По типу крепления в зажиме пилки классифицируют на штифтовые и бесштифтовые (с плоскими концами).

Зубья полотна могут быть с разводом и без. Развод зубцов незначительно увеличивает ширину линии распила, что предотвращает заклинивание пилки в заготовке и способствует беспроблемному выпиливанию резких и кривых линий.

Размерность пилок для настольных лобзиковых станков определяют три основных параметра: значение TPI (количество зубьев на один дюйм), их ширина и толщина. Номер пилки – от 2/0 до 12 – маркировка ее размерности. Чем больше номер, тем большее ширина и толщина полотна, а количество зубьев на дюйм, наоборот, меньше.

Помимо размерности важной характеристикой лобзиковой пилки является тип зубьев. Исходя из их конфигурации, выделяют 6 типов лезвий, но об этом немного позже.

woodschool.ru

Как выбрать пилки для лобзикового станка: виды и характеристики

Одним из самых универсальных инструментов для обработки листовых материалов является лобзиковый станок. Несмотря на свои небольшие габариты, он имеет хорошую функциональность и надежность в работе. Основным типом комплектующих для него являются пилки, выполняющие роль режущего инструмента.

Особенности конфигурации пилок по дереву для лобзика

Для выбора оптимальной модели необходимо предварительно изучить конфигурацию этого инструмента. Она имеет режущую часть и монтажный элемент — хвостовик. В зависимости от назначения они могут быть различной формы.

Принцип работы лобзиковых обрабатывающих инструментов по дереву заключается в поступательном движении монтажного узла, на котором закреплена пилка. Ее острая часть выборочно разрушает поверхность материала, формируя ровный рез. При этом рабочая часть испытывает нагрузки, что предъявляет особые требования к материалу ее изготовления и конфигурации.

Перед тем как выбрать комплектующие, необходимо правильно подобрать модель станка. Для этого следует обратить внимание на такие параметры оборудования:

  • номинальная мощность. Она определит максимальную толщину и плотность материала распиловки;
  • количество оборотов. Они влияют на скорость движения пилы по дереву и как следствие — качество реза;
  • регулировка положения инструменты. В профессиональных моделях возможно смещение по двум плоскостям. Это облегчает предварительную настройку, уменьшает вероятность появления дефектов;
  • безопасность. Не допускается перегрев двигателя, должна присутствовать система автоматической остановки при выпадении пилки из монтажного узла.

Кроме этого, немаловажным фактором является производитель инструмента. Рекомендуется приобретать инструменты известных торговых марок — Bosh, Makita. Дополнительным плюсом является изготовление этими компаниями своих расходных материалов для лобзиков.

Несмотря на большое разнообразие моделей деревообрабатывающих инструментов хвостовики пилок имеют стандартную конфигурацию. Это обеспечивает их адаптацию для всех типов станков.

Виды пилок по дереву

Установка пилки в лобзиковый станок

Для правильного подбора расходных материалов следует предварительно определиться с характеристиками обрабатываемой деревянной поверхности. Учитывается его порода, толщина и объем работ. Исходя из этих параметров подбираются оптимальные модели расходного материала.

Каждая из них имеет свою маркировку. Для обработки деревянных поверхностей рекомендуется использовать специальные модели. Они отличаются друг от друга конфигурацией режущей части, материалом изготовления и длиной. Несмотря на внешнюю схожесть хвостовой части, существуют определенные различия в ее конфигурации.

Наиболее популярными являются модели с Т-образным хвостовиком. Они предназначены для эксплуатации в инструментах компаний Bosh, DeWalt, ELU, Festo, Hitachi, Holz-Her, Makita, Metabo, Skil. Универсальный хвостовик 1/4 подходит для лобзиковых станков Black & Decker, Skil. Отдельно можно выделить модели компании Makita с монтажными отверстиями в задней части пилки.

В зависимости от степени обработки существует следующая классификация режущего инструмента:

  • грубый рез. Его делают с помощью полотен по дереву с крупными зубьями. Чем их больше — тем быстрее продвигается работа. Но при этом края имеют неровности. Подобные модели применяются для первичной обработки листовых материалов;
  • чистовой рез. Размер зуба намного меньше, чем у вышеописанных моделей. Область распила получается гладкая. Используются для изготовления мебели;
  • фигурный рез. Благодаря мелким зубьям имеется возможность вырезать фигурные изделия — круги, овалы и т.д.;
  • комбинированные. От хвостовика до середины расположенные мелкие зубья. Ближе к ее окончанию — крупные. Это позволяет делать различные типы реза без замены пилочки.

Для работы с лобзиками рекомендуется применять все вышеописанные типы режущих инструментов. Это даст возможность использовать все функции оборудования по дереву. Выбор той или иной модели полотен зависит от типа выполняемых работ. Но кроме этого следует знать технические параметры.

Чаще всего ломаются пилки по дереву для грубого реза. Они испытывают максимальные нагрузки, что приводит к поломке полотна. Поэтому рекомендуется иметь их небольшой запас.

Критерии выбора пилок для лобзика

Типы пилок для лобзиковых станков

Правильный выбор комплектующих для лобзиковых станков увеличит производительность и качество обработки деревянных изделий. Для этого необходимо ознакомиться с принятой классификацией.

Длина полотна напрямую зависит от глубины обрабатываемой поверхности. Стандартное значение этого параметра составляют 75, 85 и 100 мм. Для реза деревянных листов рекомендуется применять модели с шагом зуба от 2,5 до 4 мм. Маркировка материала изготовления — HCS. Это означает, что инструмент изготовлен из высокоуглеродистой стали. В качестве альтернативы можно рассмотреть модели с обозначением материала изготовления BIM.

Для анализа характеристик рекомендуется ознакомиться со стандартной маркировкой. После обозначения материала изготовления указывается тип хвостовика. Чаще всего применяют модели с Т-образной хвостовой частью. Затем указывается длина инструмента по дереву:

  • 1 — до 75 мм;
  • 2 — до 90 мм;
  • 3 — до 150 мм;
  • 4 — более 150 мм.

После этого в маркировке следует размер зуба. Литерой «А» обозначается самый мелкий, «D» — самый крупный. Последняя буква указывает на особые характеристики:

  • F — биметаллические;
  • R — с обратным зубом;
  • Х — универсальный инструмент для всех типов материалов;
  • О — для формирования кривого реза;
  • Р — толстостенные.

Дополнительно производители указывают назначение инструмента — для тонкой, грубой или фигурной обработки. Это поможет быстро сориентироваться в выборе оптимальной модели.

В крайнем случае для обработки деревянных поверхностей можно использовать пилки по металлу. Но так как они имеют мелкий зуб — скорость выполнение работ будет низкая.

Производители пилок для лобзика

Комплект пилок компании Bosh

При выборе определенной модели для лобзика рекомендуется обращать внимание на производителя. Большинство компаний по производству электроинструмента занимается выпуском комплектующих для них. Идеальным вариантом будет приобретение пилки по дереву той же торговой марки, что и лобзик.

Безусловным лидером по количеству и ассортименту является компания Bosh. Помимо принятой классификации используется цветовая маркировка моделей. Для распиловки древесины применяются комплектующие с серой полосой на хвостовике. Если важно учитывать твердость материала — можно выбрать модель «Wood» или «HardWood». На режущей части также указывается качество обработки — грубая, чистовая или фигурная. Вся остальная маркировка совпадает с вышеописанной.

Изучая отзывы специалистов можно отметить, что комплектующие компании Makita уступают по качеству аналогам от Bosh. Это отражается на сроке службы и качестве реза. Однако они имеют одно несомненное преимущество — доступную стоимость. Особенностью является особая форма хвостовика.

Кроме зарубежных компаний изготовлением режущих полотен для лобзиковых станков занимаются российские производители. Наиболее популярными и качественными являются торговые марки «Зубр» и «Стандарт». Они имеют Т-образный хвостовик, что делает их универсальными практически для всех типов электроинструмента.

В видеоматериале можно ознакомиться с практическими советами по выбору пилок:

stanokgid.ru

Пилки для ручного лобзика: классификация и особенности выбора

В маркировке пилок для ручного лобзика заложена базовая информация, которая позволяет подобрать полотно оптимально подходящее для конкретного типа древесины и проекта в целом. Чтобы расшифровать эту маркировку важно познакомиться с ключевыми понятиями.

TPI – значение, указывающее количество зубьев на дюйм полотна. Для ручного лобзика уместно выбирать лезвия с большим коэффициентом TPI. Они пилят древесину более медленно, но позволяют лучше контролировать линию распила.

Reverse tooth – полотно с обратно направленным зубом, который подрезает материал во время возвратного движения пилки, тем самым предотвращая образование сколов на изнаночной стороне выпиливаемого изделия. Они особенно актуальны при использовании фанерных заготовок.

Развод зубьев – создается для предотвращения заклинивания пилки в заготовке, что в свою очередь обеспечивает беспроблемное выпиливание (особенно крутых поворотных и кривых линий) и минимизирует образование сколов. Ширина пропила при использовании таких пилок незначительно увеличивается, что следует принимать во внимание при изготовлении проекта.

woodschool.ru

Как выбрать пилки для лобзика по дереву: описание основных видов и их маркировок

Все фото из статьи

Пилы для лобзика по дереву имеют множество разновидностей. Они отличаются шириной, длиной, зубом, материалом и даже хвостовой частью. В данной статье мы разберём тонкости правильного выбора, от которого зависит качество распила и скорость вашей работы.

Пилки для электролобзика по дереву в ассортименте

Общие положения

Прямолинейное выпиливание по дереву электролобзиком

Пилка для ручного лобзика по дереву представляет собой режущий инструмент, который в процессе работы совершает поступательные движения вверх и вниз, совершая прямые или фигурные распилы.

Совет: при покупке электрического лобзика проверьте наличие маятниковой функции. Благодаря ей совершается дополнительное движение полотна вперёд и назад, что ускоряет процесс и уменьшает нагрузку на двигатель.

Применение такого оборудования в значительной степени упрощает обработку деревянных и не только изделий своими руками. Кроме того позволяет легко создавать фигурные срезы, необходимые при сборе некоторых конструкций или с целью их украшения.

Разновидности

Первое, на что необходимо обратить внимание при выборе подходящей пилочки для лобзика по дереву, так это на её маркировку, определяющую материал, из которого она изготовлена:

Материал полотна

Фото полотна с маркировкой HCS

МаркировкаОписание
HCSНаличие таких букв на хвостовой части полотна означает, что оно создано из углеродистой стали и предназначено исключительно для работ с деревом, а также с аналогичными по структуре древесно-стружечной и древесноволокнистой плитами. Будьте внимательны, даже наличие мелких зубьев не должно вводить в заблуждение, только древесные материалы.

Также следует учитывать, что у режущей части может присутствовать развальцовка, которая ускоряет процесс, но ухудшает качество среза.

HSSВ этом случае при изготовлении пилки применяется быстрорежущая инструментальная сталь, которая идеально подходит для резки мягких и твёрдых металлов, таких как сталь, алюминий и чугун, но не дерева, и обладает ощутимой хрупкостью.
BIMПод таким обозначением находятся полотна, которые одинаково подходят как для металла, так и для дерева.
HM/TCЗдесь использован твёрдый сплав, который отлично справляется с твёрдыми и абразивными материалами, к которым относятся черепица, газобетон, керамическая плитка. Цена таких полотен достаточно высокая.

Пила класса HM, предназначенная для твёрдых и абразивных материалов

Выходит, что если вам необходима лобзиковая пила по дереву, то следует покупать изделия с маркировкой HCS, если же спектр работы может чередоваться с металлом, то более рациональной станет покупка набора полотен BIM. HSS однозначно не подходят для древесины из-за малого хода зубьев, а HM/TC слишком дорогие, чтобы расходовать их на распилку деревянных образцов.

Размер полотна
  1. Пилочки для электролобзика по дереву, как правило, имеют длину в 7,5-15 см, которая позволяет осуществлять распил достаточно широких досок. Обозначается она следующим образом:
    • «1» – самый короткий вариант, составляющий 75 мм.
    • «2» – средняя пилка длиной 90 мм.
    • «3» – удлинённое полотно, достигающее 150 мм.
    • «4» – сверхдлинная пила превышает 150 мм.

Оптимальная пилка для лобзика по дереву 150 мм

  1. Узоры для выпиливания лобзиком по дереву выполняются только тонким полотном, а вот распилка древесно-стружечной и древесноволокнистой плиты – толстым.

Декоративные узоры для выпиливания электролобзиком по дереву

Профиль зуба

Пилки с различными типами зубьев и графически изображённые дорожки, осуществляемыми ими пропилов

Разрушение древесной целлюлозы осуществляется зубом, коих на полотне располагается целый ряд. В зависимости от ваших целей следует обратить внимание и на форму данного острого сегмента:

ЗубьяОбласть примененияОсобенности
Разведённые фрезеровочного типа
  • Твёрдые и мягкие древесные породы;
  • Цветной металл;
  • Полимеры;
  • Пропил грубой формы;
  • Высокие показатели производительности
Волнистые фрезеровочного типа
  • Древесно-слоистая плита;
  • Малоуглеродистая сталь;
  • Цветной металл
  • Тонкий пропил;
  • Прямая линия среза
Разведённые с шлифовкой
  • Твёрдые древесные породы;
  • Мягкие древесные породы
  • Высокая скорость осуществления пропила
Шлифованные и расположенные под свободным углом
  • Дерево;
  • Полимерные материалы
Хвостовая часть

Хвостовая часть Т-образной формы

Инструкция предполагает возможность наличия следующих хвостовиков, которые рекомендуется выбирать в соответствии с маркой вашего электролобзика:

  • Т-образный с единственным упором в виде креста подходит для аппаратов фирм Bosch, Makita, DeWalt, Skil, Metabo.

Электрический лобзик фирмы DeWalt

Совет: Т-образные пилочки с двойным упором можно покупать только в том случае, если у вас лобзик от производителя Bosch. Для аппаратов других фирм они попросту не подойдут.

Электролобзик фирмы Bosch, который может использовать полотна с Т-образным хвостовиком, имеющим двойной упор

  • U-образный с выемкой в виде полукруга обычно может попадаться среди аппаратов производителей DeWalt и Skil.

Хвост U-образного типа

  • Прямой гладкий приспособлен для электроинструмента фирм DeFort, Bort и Hander.

DeFort использует только гладкие хвостовики

  • С круглыми отверстиями подходит для электролобзика Makita
Буквенные обозначения

Пилы для электролобзика по дереву с различными маркировками

При выборе пилки для лобзикового станка по дереву также стоит обратить внимание и на буквы в конце маркировки. Так A, B, C, и D определяют величину зуба, где А – это самый маленький, а D – самый крупный.

Наличие же ещё одной буквы имеет следующие значения:

  • F – полотно из биметалла. Такие изделия обладают наиболее высоким качеством, но и стоят дороже.
  • R – наличие обратного зуба.
  • X – универсальность. Данные пилы одинаково хорошо используются для резки дерева, металла и пластика.
  • О – осуществление кривого реза.
  • Р – особо толстые полотна, которые способны выполнить идеально ровный рез не разгибаясь.

Примеры

Для закрепления полученной информации давайте рассмотрим пару наиболее распространённых вариантов:

  1. Т101D – недорогая короткая модель, рассчитанная для распилки досок, древесно-стружечной плиты и толстой фанеры. Обладает крупным зубом, хорошую скорость работы и приемлемое качество среза.

Наиболее распространённая в наборах пилка

  1. T101B – наличие мелкого зуба позволяет осуществлять более ровный срез, за счёт чего, правда, падает скорость процесса. Применяется для фанеры, ДСП, ДВП, оргстекла и пластика.

Мелкий зуб – ровный распил

Вывод

Учитывая все вышеизложенные обозначения и особенности применения определённых пил в том или ином случае, вы сможете легко сориентироваться в специализированном магазине и приобрести именно такое полотно, которое идеально подходит для выполнения поставленного перед вами спектра задач. (См. также статью Дисковая фреза по дереву: особенности.)

Применение купленной пилки по дереву

Видео в этой статье ознакомит вас с дополнительными материалами. Удачного вам выбора!

загрузка…

rubankom.com

i-perf.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
