Ручной лобзик по дереву (как выглядит и где используется)

В настоящее время существует множество специализированных инструментов для распила древесины и других материалов схожей плотности. Каждый тип устройств имеет свои особенности, и предназначается для определенного типа работ. К примеру: бензопила отлично распилит ствол дерева, циркулярка сделает ровный, неглубокий разрез, а лобзик сможет выпилить сложнейшую фигурную форму, даже внутри заготовки. Именно о последнем инструменте, мы и расскажем в данной статье. В последующем тесте, мы подробно объясним, что такое ручной лобзик, как выбрать подобный инструмент оптимального качества и покажем, как его правильно использовать.

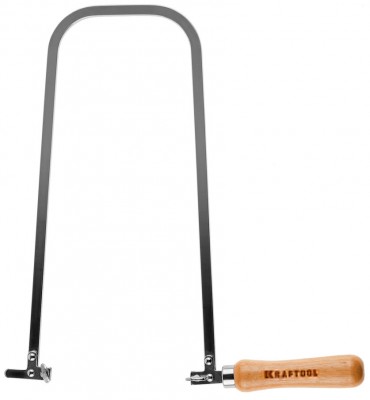

Как выглядит ручной лобзик

Конструкция устройства предельно проста и включает в себя ручку и дугообразную рамку с зажимами и винтами. Расходным элементом ручного лобзика, является миниатюрная пилка, длина которой может достигать 130 мм. Для более четкого представления, как выглядит лобзик, мы добавили несколько изображений, наглядно демонстрирующих внешний вид этого устройства.

Сборка инструмента осуществляется следующим образом. Пильное полотно (обязательно зубьями вниз), фиксируется у ручки инструмента. Далее, помещаем верхнюю часть пилки в противоположный паз и зажимаем при помощи крепежных элементов. При этом, рамку слегка сжимают рукой, чтобы после фиксации, полотно было натянуто. Если инструмент собран правильно, при его работе, должно раздаваться характерное высокое звучание. При недостаточном натяжении, пилки будут очень быстро рваться.

Чтобы максимально подробно продемонстрировать, как собирают ручной лобзик, фото недостаточно, и мы добавили наглядный видеоролик.

Выбор инструмента

В настоящее время на рынке представлено колоссальное множество моделей инструментов. Цены некоторых могут приятно удивлять, но качество товара не всегда соответствует ожиданиям. Ниже мы расскажем о нескольких основных моментах, которые помогут Вам выбрать лучший лобзик по соотношению цена качество.

Есть несколько факторов, от которых будет зависеть долговечность лобзика и удобство от его использования. Главным является материал изготовления рамки. Металл должен быть прочный, с трудом поддающийся даже небольшому сгибанию. Алюминиевые рамки имеют небольшой вес, но прочность их минимальна. Наилучшим материалом для рамки будет титан или сталь. Прежде чем отдавать за инструмент свои деньги, попробуйте сжать рамку в месте крепления пилки. Если стороны сходятся практически без усилий – это барахло, и работать им будет невыносимо сложно. Ещё рамка может быть трубчатой или плоской. Старайтесь отдавать предпочтение второму варианту, но только после вышеописанной проверки на упругость.

Обычный лобзик может иметь деревянную или пластиковую рукоятку. Инструмент с деревянной ручкой более надежен, так как пластиковые порой вылетают из паза и могут нанести серьезную травму во время работы. Стоит ли говорить, что держать инструмент должно быть удобно, поэтому выбирать следует по руке.

Элементы крепления пильного полотна должны удобно затягиваться. Барашки с маленькими ушками сложно ухватить и зафиксировать с достаточной силой, поэтому приходиться прибегать к помощи пассатижей или подручных предметов, что очень неудобно и повышает риск сорвать резьбу. Крепеж должен затягиваться удобно, голыми руками, без использования подручных средств.

Соблюдая вышеприведенные советы, Вы легко сможете приобрести лучший лобзик для дома или школы. Для более четкого понимания сути выбора инструмента, рекомендуем посмотреть приведенный ниже видеоролик.

Работа ручным лобзиком

Процесс выпиливания лобзиком можно сравнить с медитацией, когда Ваш разум полностью сосредоточен на одном деле и практически не отвлекается на окружающие события. При правильной организации рабочего места, это творческое занятие, может оказывать по-настоящему релаксирующий эффект. Главное, чтобы работать было комфортно, а пильное полотно не лопалось слишком быстро. Ниже, мы расскажем, как сделать выпиливание лобзиком более удобным и эффективным.

В первую очередь следует подготовить поверхность для выпиливания. Наиболее удобным для такой работы, является приспособление под названием “ласточкин хвост”, которое представляет собой обычную прямоугольную доску с вырезом клиновидной формы (фото ниже). Подобное устройство можно легко изготовить своими руками или же купить уже готовое. Можно и вовсе обойтись без специальной подставки и просто закрепить распиливаемый материал струбциной к столу. Минус подобного метода, заключается в невозможности вращать заготовку во время работы, что существенно осложняет процесс.

Выпиливание ручным лобзиком (особенно фигурное) наиболее гладко идет по фанере, толщиной от 2-х до 8 мм. Рисунок можно нанести от руки или распечатать на бумаге и приклеить двухсторонним скотчем к поверхности заготовки. Если выпиливаемый контур находиться внутри фанеры, то следует просверлить касательно его небольшое отверстие, продеть в него пилку и зафиксировать в лобзике.

Во время работы ручным лобзиком, держать его необходимо прямо, чтобы пилка располагалась перпендикулярно поверхности обрабатываемого материала. В случае постоянного перекоса, пилки будут очень быстро рваться и толку от такой работы будет мало. Прилагаемое давление при пилении должно быть минимальным. Лобзик должен опускаться практически под силой собственного веса. Важно помнить, что вгрызание в материал происходит во время движения вниз, а с подъемом инструмента выбрасываются опилки. Расстояние от лобзика до глаз должно быть около 40 см.

Для более четкого понимания процесса выпиливания ручным лобзиком, рекомендуем посмотреть следующее видео.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

ДОБАВИТЬ КОММЕНТАРИЙ

критерии выбора, рекомендации по работе, конструктивные особенности инструмента

Область применения ручного лобзика по дереву велика: от столярных работ до строительства. Дерево не является единственным материалом, с которым можно работать лобзиком. Этот инструмент применяют для работ с пластиком, фанерой, пенопластом, древесно-стружечной плитой.

Он может пригодиться как простому обывателю для решения несложных бытовых вопросов, связанных с мелким ремонтом, так и профессиональному столяру для выпиливания фигурных линий на изделиях из дерева.

• Лобзик по дереву: что это такое
  • Конструктивные особенности инструмента
  • Критерии выбора качественного лобзика
• Подготовка инструмента к работе
• Рекомендации новичкам по работе с инструментом

Лобзик по дереву: что это такое

Лобзик был создан по аналогии лучковой пилы, принцип устройства которой заключался в натяжении пильного полотна между краями металлического лучка. Для удобства применения и повышения производительности труда количество зубцов на пильном полотне было увеличено. Металлический лучок был преобразован и уменьшен до необходимого размера.

Этот инструмент востребован, несмотря на невозможность его использования при работе со многими материалами. Тем не менее, как показывает практика, лобзик нужен практически в каждом доме.

Конструктивные особенности инструмента

Ручной лобзик по дереву — достаточно простой инструмент. При рассмотрении его конструкции можно выделить такие детали:

• Деревянную рукоять.
• Зажимные устройства для пильного полотна.
• Дугообразный металлический корпус.
• Пильное полотно.

Пильное полотно может отличаться формой и расположением зубцов. Среди полотен выделяют два основных вида, в зависимости от выполняемых функций:

• С прямыми двойными зубцами. Этим полотном в короткие сроки можно осуществить прямой распил дерева или пластика.
• Со спиральными зубцами. Такое полотно можно узнать по спиралевидной форме. Его применяют для выпиливания круглых деталей и извилистых линий.

Критерии выбора качественного лобзика

Начинающие мастера и простые обыватели чаще всего не знают, на что следует обратить внимание при выборе этого инструмента. Первоочередным критерием для оценки можно считать форму лобзика: остроконечная и прямоугольная форма инструмента имеет разное предназначение.

Вес инструмента и удобство рукояти отразятся на продолжительности работы. Сегодня существуют модели удобные и легкие, что позволит мастеру работать с ними продолжительное время. В основном такие приспособления выпускают заграничные компании.

Рама инструмента может изготавливаться из различных материалов: титана, стали, железа или алюминия. Изделия из алюминия не отличаются особой прочностью. Товары из титана или стали прослужат намного дольше и обеспечат точность в работе.

В качестве зажимных устройств на изделиях производители могут использовать гайки или барабанчики. Для удобства работы с инструментом и легкости замены пильного полотна, лучше остановить свой выбор на товаре с зажимами в форме барабанчиков.

Если приспособление покупается не на один день, то необходимо обратить внимание на производителя продукции. Крупные фирмы, производящие строительные инструменты, обычно выпускают еще и сопутствующие товары.

Подготовка инструмента к работе

Перед началом работы необходимо подготовить инструмент. От его подготовки будет зависеть качество производимых работ. Подготовка лобзика осуществляется в такой последовательности:

• Откручиваются зажимы сверху и снизу инструмента.
• Пилка вставляется в зажимные устройства зубьями вниз.
• Зажимы закручиваются до оптимального натяжения пилки.

Специалисты осуществляют при работе с лобзиком распилы по кривой, создание прямых линий, распил выреза.

Рекомендации новичкам по работе с инструментом

Новичкам, да и мастерам будет нелишне напомнить правила безопасности работы с инструментом. Распечатайте эту инструкцию и разместите ее в доступном месте. Эти пункты обязательны к исполнению. Для безопасной работы необходимо:

• Добиться неподвижности пильного полотна, закрепив его на устройстве.
• Наращивать давление на пильное полотно постепенно, обеспечивая плавность работы. Такой подход позволит выпустить качественную продукцию.
• Работать пилкой в одном направлении без резких поворотов. При недостаточном опыте мастер может испортить деталь. Постепенно можно переходить к поворотам инструмента на 15 градусов.
• Чтобы избежать деформации заготовки при распиле вдоль или поперек, следует применить плавное пиление сверху вниз.
• Во избежание поломки полотна, когда пилка упирается в край детали и застревает там, рекомендуется снизить нажим на пилку и повернуть штифтовые тиски, расположенные сбоку.
• При создании фигурного узора внутри изделия потребуется электрическая дрель для проделывания небольшого отверстия. Делается это для сохранения целостности краев деревянной заготовки. В проделанное отверстие вставляют полотно и только после этого закрепляют его на лобзике.
• С целью предотвращения выскакивания пилки из зажимов ее необходимо фиксировать поворотом ручки. Этот маневр требует некоторого опыта от мастера, в противном случае можно сломать полотно.
• Пилке следует придать максимальное натяжение на ручке для обычного пиления дерева. При строгании древесины пилку необходимо ослабить.
• При выпиливании сложных рисунков рекомендуется предварительно нанести на поверхность эскиз. Это позволит избежать ошибок и получить красивую и ровную заготовку.

Ручной лобзик по дереву — фото, видео, применение

Рекомендации по работе с ручным лобзиком

Лобзик появился во время развития накладной резьбы из тонких пластин драгоценных сортов древесины, которая позже получила название интарсия. Лучковые пилы уже были известны человечеству, и по аналогии с ними был создан лобзик – пилка, натягиваемая в деревянную рамку. Пилки для лобзика являются пил по дереву, однако габариты их довольно быстро уменьшили, а количество зубцов увеличено.

Ручной лобзик – это весьма востребованное устройство. Невзирая на имеющиеся недостатки, которые связаны с низким уровнем продуктивности, а также невозможностью решать большое количество возлагаемых на него задач, к примеру, пиление толстой древесины, точный распил и подгонка краев, прямой рез, этот инструмент и сегодня очень популярен.

Конструкция всех ручных лобзиков схожа. Главными составляющими частями являются:

• деревянная рукоятка
• зажим пилы
• металлический корпус
• пилка.

Несколько фото лобзика по дереву представлено ниже.

Есть два главных типа полотна, которые различаются своей формой и расположением зубцов:

• полотно с прямым двойным зубом. При помощи такого полотна можно осуществить прямой рез в короткие сроки. Длина его достигает 130 мм, при этом рабочая длина – примерно 85 мм. Отлично справляется с пилением, как дерева, так и пластмассы
• спиральный. Отличается закрученной формой и идеально подходит для создания разнообразных кругов и извилистых линий.

Технология выполнения работ с ручным лобзиком не отличается сложностью, но довольно важными являются подготовительные работы, именно от них зависит качество конечного продукта. Первым делом закрепляем полотно в лобзике. Для этого нужно отвинтить зажимы, расположенные внизу и вверху. В эти зажимы нужно вставить пилку с зубчиками, повернутыми вниз от лобзика, и закрутить зажимы.

В качестве опоры подойдет специальный столик, свободно крепящийся струбциной сверху рабочего стола. Закрепить их нужно таким образом, чтобы паз и отверстие столика выступали над рабочей зоной. Выпиливаемую деталь нужно уложить над отверстием, а в само отверстие ввести пилу. В самом конце работы полученный предмет нужно обязательно обработать наждачной бумагой.

Мастера выделяют три главных типа работы с лобзиком:

• распил по кривой. Лобзик нужно взять в одну руку, пилку поместить на кромку разметки. Двигать лобзик нужно вверх-вниз. В самом начале работы нужно немного надавить на инструмент, однако не перестараться иначе можно его сломать. При работе необходимо контролировать разметку и поворачивать устройство в нужные стороны
• распил выреза. Если нужно сделать вырез внутри заготовки, нужно просверлить отверстие сечением 0,6 мм, вставить в него полотно и закрепить зажимами. После этого работа ведется обычным способом
• создание прямых линий.

Как работает лобзик по дереву? Видео представлено ниже.

Мастера, давно занимающиеся резьбой по дереву с применением ручного лобзика, рекомендуют:

• прежде всего, прочно закрепить заготовку при помощи тисков, чтобы она была абсолютно неподвижна
• во время распила нужно постараться не давить на заготовку. Если давить слишком сильно пилка сломается, а листовой материал лопнет и будет не пригоден для второй попытки. В тоже время и слишком мягкое надавливание станет причиной плохого качества конечного продукта. По этой причине нужно постараться наращивать давление равномерно от одного края к другому, все время разворачивая деталь, чтобы выпиливание происходило плавно
• определиться с одним направлением пилки. Если вы только начали работать с этим инструментом, то вам не стоит поворачивать пилку, потому что есть возможность повреждения детали, и самой пилочки. Когда рука немного освоится, то можно немного развернуть ручку. Однако следите за тем, чтобы угол поворота не превышал 15 градусов
• при распиле заготовки вдоль и поперек, нужно встать и работать плавными движениями сверху вниз. При горизонтальном пилении возникают перекосы детали
• при такой форме заготовки, когда пилка часто упирается край детали и застревает там, стоит повернуть штифтовые тиски, находящиеся сбоку, и снизить силу нажима на пилку
• во время создания выреза конкретной формы внутри заготовки, чтобы не повредить края нужно с помощью электрической дрели просверлить в намеченной точке отверстие, чтобы туда можно было вставить пилку. После этого пилку нужно снять с инструмента и вставить в отверстие, далее снова закрепить лобзик. После этого можно смело создавать вырез
• чтобы избежать выскакивания пилки из зажимов, нужно периодически фиксировать ее с помощью поворота ручки. Однако не перестарайтесь, иначе она сломается. Если при натяжении вы чувствуете, что пилочка прочно закреплена и ручка трудно вращается, то вы сделали все правильно
• при простом пилении древесины по прямой нужно выбрать максимальное натяжение пилки на ручке инструмента. Но для строгания заготовки выбирайте натяжение поменьше
• при создании сложных рисунков, нужно на заготовке нарисовать эскиз, чтобы не допустить ошибок и создать максимально красивый предмет.

Пазл “Пасхальное яйцо”

14 августа, 2013 – 12:42 ~ Oktyabr ~ Умеренная конструктивная критика приветствуется



Поделиться:

Пазл “Слоники” Из ясеня.

Пазл “Сердечко” – валентинка 🙂 Из ясеня

Пазл “Бабочка” из ясеня

Пазл “Рыба” Из ясеня

Пазл “Попугай Макао” Из ясеня

1 августа, 2013 – 20:06 ~ Oktyabr ~ Умеренная конструктивная критика приветствуется



Поделиться:

Пазл “Пасхальное яйцо” к пасхе. Выпилил из ореха, окрашено моей супругой акриловыми красками и закреплено акриловым лаком.

Как совершить правильный выбор?

Чтобы сделать правильный выбор и приобрести ручной лобзик для дерева, вам нужно внимательно присмотреться к нескольким вещам. Первое, обратить внимание на форму инструмента. Например, прямоугольный лобзик подходит для одних целей, а остроконечный – для других.

Также немаловажным является вес инструмента. Работа ручным лобзиком – дело долгое и трепетное, рука быстро устает. По этой причине стоит выбирать легкие и удобные ручные лобзики, имеющие анатомические ручки (по форме руки). Примечательно, что легкие устройства выпускают зарубежные компании, а российские ставят на качество, а значит, они имеют солидный вес.

Лобзики имеют различную раму. Она может быть выполнена из алюминия, железа, стали и титана. Если вам нужен прочный инструмент, то не стоит покупать устройства алюминиевой рамой, потому что прочность алюминия довольно низкая. Стальной или титановой вариант, конечно более дорогой, однако вы получите высокопрочное изделие, да и в процессе распила пильное полотно не будет «скакать».

Барабанчики будут предпочтительнее, потому что они гарантируют более комфортную работу с инструментом. Вам не придется брать с собой набор гаечных ключей для реализации смены полотна. Вам нужно будет лишь открутить барабанчик и заменить полотно собственноручно, не пользуясь прочими инструментами.

Немаловажную роль играет и фирма-производитель. Не стоит приобретать китайские ручные лобзики – они не внушают доверия, а период их эксплуатации очень краток. Из производителей с мировым именем стоит выделить Stanley и Intertool, а также Mastertool и Topex. Такие фирмы выпускают не только лобзики, но и линейку прочих строительных и столярных инструментов.

Ручной лобзик идеально подходит для работы с тонкими досками, а также для создания небольших деревянных поделок. Однако для пиления заготовок, толщина которых достигает 40-50 мм, такое устройство не подойдет.

Для малышей

10 августа, 2013 – 20:43 ~ Oktyabr ~ Умеренная конструктивная критика приветствуется



Поделиться:

Кит с китенком. Из ореха

Бегемотики. Из ореха

Улитка. Из ясеня

Семейка слоников. Из ясеня

Дельфин. Из ореха

Зрелые чернорабочие резки дерева с электрическим инструментом лобзика фото | Без лицензионных отчислений

Плотник

,

Машины

,

Точность

,

Очки

,

Ручной инструмент

, Ремесло, Столярные изделия, Дерево — Материал, Главная Дополнение, Домохозяйство, Навык, Отверстие, планка, Горизонтальный, Профессиональная деятельность, Работающий, Оборудование, Работник физического труда, Иов — религиозный деятель, взрослый, 40-е годы, Повседневная одежда, ремонтник, Настоящие люди, Ручная пила, головоломка, Электроинструмент, Строитель, Строительство — Деятельность, Рабочий инструмент, Мебель, Ремонт, Экспертиза, Пиление, Строительная промышленность, Резка, Мужчины, Зрелый взрослый, Серые волосы, Люди, IStock необходимые файлы, ремесленник, кавказская национальность, Занятие, Мужской, зрелые мужчины, Неполный, Одна персона, Промышленность, Электропила

УЧАСТНИК

Gregory_DUBUS

ОПИСАНИЕ

Горизонтальный снимок зрелых мужчин, ручной строитель, рубящий дерево электрическим лобзиком, строительный ручной инструмент.

Седые волосы и мужчины в очках.

Связанные изображения из iStock | Сохрани теперь

Похожие фото

Волонтер Строитель Ремесленник

Плотник

Дом Плотник Улучшение дома

Плотник

Древесина Крупный план Работник физического труда

Плотник

цех Дерево — Материал Запястье

Плотник

Домашняя кухня Улучшение дома Установка

Плотник

Строительная площадка Дерево — Материал Дом

Плотник

Планка Работник физического труда Мужчины

Плотник

Люди Ремесленник Ремесло

Плотник

Плотник Ремесло Плотницкие работы

Плотник

Строительство — Деятельность Инженер по эксплуатации Плотник

Плотник

Связанные изображения из iStock | Сохрани теперь

Озадаченный новичок — задачи-головоломки (и пламя) — Beyond the Manual

Форум владельцев Glowforge

Бапестар 23 ноября 2020 г. , 7:31

#1

Привет всем,

Надеюсь получить небольшую помощь от людей, которые успешно собирают пазлы. Я думаю, что прочитал все темы, которые смог найти, но, будучи новичком как в GF, так и в создании головоломок, мог бы немного поднапрячься.

Что делал:

• Русская береза ​​3мм фанера. Чистый тестовый рез при 230, полная мощность (профессионально)
• Распылил фотографию размером 11×14 дюймов с Wallgreens, скрутил ее J-Rolled и дал время полимеризации 15-20 минут
• Замедлил до 220, т.к. добавил фото (догадка)
• Смотрел разрез на наличие проблем. После обрезки границы разрез первого ряда (я разделил ряды и разрезы столбцов) показал пламя, которого я не видел в тестовых разрезах. Я открыл крышку из-за обилия осторожности
• Прочитал форумы о том, что «пламя свечи» допустимо, но не смог найти изображения или видео, чтобы узнать, что допустимо
• Узнал, что открытие крышки не «останавливает», а отменяет. Итак, я перезапустил работу
• Просмотрел весь монтаж, чтобы убедиться, что ничего не произошло. Пламя, казалось, происходило больше в одном направлении, чем в другом, предположил, что это было из-за воздушного потока внутри
.

Что у меня есть

• Не получился чистый сквозной рез. С обратной стороны очень мало потертостей, но головоломка не разобралась начисто
• «Ожоги» на изображении. Некоторые ожоги сошли, но большая часть осталась. Также был «прихват» к изображению при касании
• Страшное(?) пламя

Мои вопросы:

1. Я предполагаю, что пламя возникло из-за чего-то в печати или клея. Я проверил несколько источников о спрей-креплении (и фотографиях) с лазером, но обнаружил, что многие люди используют его, и не нашел никаких ингредиентов, вызывающих тревогу. Является ли пламя на видео ниже «приемлемым»/ожидаемым?

2. Я видел, что люди и запечатывают, и маскируют фото. Я боялся запечатать его, потому что не хотел добавлять слишком много добавок в уравнение. Я планировал замаскировать его, но вся моя лента была слишком липкой и испортила бы фотографию. Я планирую попробовать завтра оба варианта: поликриловый спрей minwax и низколипкую маску 9.0013

3. Мне интересно, есть ли у кого-нибудь потрясающий рецепт бутерброда-головоломки, чтобы получить отличные результаты — какой тип дерева (я, вероятно, хотел бы увеличить до 6 мм), какой марки клей, какие-либо рекомендации по печати (бумага/чернила) , сколько герметика. Я видел ветку о маскировании → горизонтальном → перемаскировании → вертикальном, что имеет массу смысла, и я планирую следовать.

Любой совет будет полезен. В отличие от недорогого сырья, этот процесс немного дороже и требует много времени, чтобы его настроить. Хочу внести некоторые грубые корректировки, чтобы ускорить настройку проекта такого типа.

Большое спасибо!

(примечание: «более жирный» разрез в верхней части изображения был результатом повторной обрезки после прерывания, когда я заметил пламя)

https://global. discourse-cdn.com/glowforge/original/ 3X/e/5/e5092dc80f10b4e366f74ced5ce3ba4fb216e690.mov

IMG_14933024×4032 3,81 МБ

IMG_14923024×4032 3,08 МБ

8 лайков

geek2nurse 23 ноября 2020 г., 14:54

#2

Я еще не особо увлекался сборкой головоломок, но специально ищу посты о головоломках от @jbmanning5. Он наш постоянный эксперт по головоломкам и со временем поделился здесь множеством своих секретов!

5 лайков

ЭлсиХ 23 ноября 2020 г., 15:08

#3

У меня нет к вам предложений, но я просто должен сказать, что мне нравится картинка! Согласитесь, что JB хорош для поиска, он опубликовал много полезных советов по головоломкам!

3 лайков

24 ноября 2020 г. , 00:59

#4

К сожалению, я не могу посмотреть ваше видео — неправильный формат. Если вы загрузите его на YouTube, а затем соедините его здесь, каждый сможет его увидеть. Тем не менее, вы можете получить заметное пламя (длиной до 1 дюйма), но пока оно явно дует вперед (от вспомогательного вентилятора), все должно быть хорошо.

Что касается не совсем идеального разреза, я d уменьшите скорость еще на 5 и протестируйте снова — вы можете протестировать только несколько кусочков, которые вам не нужны, чтобы пройти весь пазл.Вы добавили плотную бумагу, а также клей, так что неудивительно, что это было более жесткий срез

Маскировка — я не видел, чтобы вы упоминали об этом — вы должны замаскировать свою головоломку, чтобы избежать ожогов. Наденьте маскировку — запустите первый разрез. Снимите полоски маскировки. Применить новую маскировку. Беги, режь два. (Это тоже трюк @jbmanning5)

Не , а не , переместите рисунок или позвольте головоломке двигаться, пока вы делаете маскировку. Убедитесь, что граница плотно прижата, это обеспечит совмещение второго разреза с первым.

1 Нравится

бапестар 24 ноября 2020 г., 1:24

#5

Извините, вот ссылка на версию видео для YouTube.

Собираюсь попробовать версию с маской и покрытием с некоторыми предложениями и посмотреть, что из этого выйдет.

Наготове с огнетушителем!

2 лайка

24 ноября 2020 г., 1:33

#6

Да, это не выходит за рамки обычного пламени. Держу пари, маскировка поможет. Помните, что маскирование активируется давлением (в отличие от малярной ленты), поэтому вам нужно достаточно сильно протереть его (используя край кредитной карты или кусок дерева), иначе оно оторвется, как только тепло / вентилятор ударит по нему.

1 Нравится

магазин 24 ноября 2020 г., 1:51

#8

так что… обязательно сначала запечатайте свою фотографию. мой процесс очень похож на @jbmanning5 (вероятно, потому что я украл его у него).

спреем прикрепите изображение к доске (и я распыляю как на обратную сторону фотографии, так и на саму доску, прежде чем положить фотографию).

дайте клею высохнуть.

заклейте фото после монтажа. Я использую Windsor & Newton, который мне порекомендовал @jbmanning5.

дайте ему высохнуть.

, то маскирование защитит изображение. если вы делаете это двумя отдельными операциями, вы можете сделать маскирование менее хлопотным. сделать все горизонтали, а затем очистить его еще приколотый к сотам. нанесите повторно, затем обрежьте вертикальные поверхности и внешние края. таким образом он будет отслаиваться полосами, а не отдельными кусочками.

не уверен, что такое русская береза, но фанера часто может иметь пустоты, смолу или другие проблемы в слое. Балтийская береза ​​немного надежнее, но вы все равно можете столкнуться с проблемами в местах, где она не прорезается.

JB сделал 1/4 дюйма, я остановился на 1/8, возможно, у него есть лучший совет для более толстой древесины. удалить крайний символ

5 лайков

экла 24 ноября 2020 г., 4:33

#9

бапестар:

Распылил фотографию размером 11×14 дюймов с Wallgreens, скрутил ее J-Rolled и дал время отверждения 15-20 минут

Кажется, времени не хватило, я обнаружил, что аэрозольная установка не испаряется полностью в течение нескольких часов или даже дней. И этот газ легко воспламеняется.

1 Нравится

бапестар 24 ноября 2020 г., 6:04

#10

Всем спасибо за хорошие идеи.

Сегодняшний тест прошел лучше… Я запечатал и замаскировал фотографию, добавил время отверждения, и почти не было пламени и не было никакого повреждения изображения. Я напортачил с размещением и не сделал сквозных надрезов на вертикальных надрезах, чтобы можно было легко снять маску и снова наложить ее… Сняв обожженную маску с 200 кусочков, вы излечите себя от этой ошибки!

Я просмотрел листы MSDS для держателя-распылителя и не нашел ничего тревожного в плане побочного продукта, но не смог найти ни на одном из лазерных форумов ничего, говорящего, что «77 абсолютно безопасен». Очевидно, что на баллончике есть масса предупреждений о рисках, связанных с аэрозолем/баллончиком, но ничего особенного о содержимом. Обнаружили ли люди, что какой-либо аэрозольный клей безопаснее для людей или наших роботов?

2 лайка

24 ноября 2020 г., 19:52

#11

Дополнение для всех любопытных, кто ищет головоломки.

Прошлая ночь была намного удачнее. Вот и готовая головоломка. показывающее отсутствие подгорания и видео, показывающее, что пламя практически исчезло. Неясно, было ли исчезновение пламени а) временем отверждения (около 2 часов против 20 минут), б) герметизацией (2 слоя minwax matte poly) или в) маскировкой (что я сделал только со стороны изображения)

Я использовал 1/8-дюймовую русскую березу с фокусным расстоянием 190/полный/0,12 дюйма, и оборотная сторона практически не подгорела. Это определенно тот случай, когда вы хотите, чтобы кусок дерева был как можно более прямым, поскольку разрезы основы становятся немного странными.

Я напортачил и настроил изображение таким образом, что было очень сложно думать о снятии маски после вертикальных разрезов… В следующий раз я хочу решить эту проблему. Я, вероятно, просто продолжу горизонтальные надрезы на четверть дюйма за границу и надрежу вторую границу, чтобы было легче удалить сорняки с маски после первого раунда надрезов с низким риском смещения материала.

Кому-нибудь удалось собрать негабаритную головоломку с помощью какого-либо трюка с регистрацией и печати плиток или с помощью профессионального слота? 11×14 — хороший размер для подарка, но трудно получить больше, чем около 200 штук. Учитывая пропил, кажется, что вы действительно не хотите сильно уменьшаться за пределы этого размера.

Приветствуются любые советы по фокусировке, которые могут помочь минимизировать пропил. Я доволен результатом, но я хотел бы получить любые советы о том, как затянуть его.

Соль в списке покупок. С нетерпением жду возможности увидеть, как это работает.

Ссылка на непламенное видео. Та же древесина. Изменение настройки скорости подачи с 220 на 190. Основное отличие заключается в добавлении маски и двух слоев герметика.

IMG_15103949×2412 2,57 МБ

7 лайков

davidgal2 24 ноября 2020 г., 20:11

#12

Очень красивая головоломка.

дклгуд 24 ноября 2020 г., 20:34

№13

Красивый пазл и очень красивая собака.

1 Нравится

24 ноября 2020 г., 22:53

№14

Больше разжигания и опыта, чтобы поделиться с некоторыми вопросами, с которыми у людей может быть некоторый опыт.

Ладно, если не считать мошеннического штриха в середине головоломки, этот должен был пойти хорошо. Я установил и запечатал его, вылечив его на ночь. Я замаскировал его (сдавил) и разбил грубые/верные разрезы с помощью перерезки, чтобы можно было демаскировать и повторно маскировать.

Несмотря на то, что использовались те же материалы, что и для другого принта, ряд вещей получился по-другому

1. У меня немного обугливается изображение. Единственная вещь, о которой я могу думать, это то, что я не сжимал второй круг маски, потому что первый было трудно снять. Может ли это быть виновником?

2. Я не получил чистых срезов на всем протяжении (возможно, это связано с обугливанием?). Я использовал 190/полный/.12, как и в предыдущей головоломке. Конечно, была незначительная деформация, но я прижал приклад, и было МНОГО того, что не было полностью обрезано. 80 % были идеальными, а остальные 20 % не были связаны только с одной областью (см. фото)

3. У меня не получилось идеально выровнять горизонталь и вертикаль, т.к. ГФ запутался. У меня было две «группы» в художественном произведении. Настройте один для резки (горизонтальный) и запустите задание. Открыл крышку и демаскировал полоски, заново замаскировал кусок. Закрыл крышку. Он отсканировался повторно, и я настроил вторую «группу» (вертикальную) с теми же параметрами резки (странно, я не могу понять, как удалить уже вырезанную группу — я не мог удалить ее из арта, а также не мог «обнулить»). параметры резки). Потом вылезла пара ошибок и пришлось перезагружаться — а это значило, что пришлось переставить обложку визуально (не идеально).

Любые мысли о подгорании, как обеспечить хороший сквозной рез (просто вычесть 10 на скорости?), как сделать многопроходный без сбросов и как свести к минимуму подгорание приветствуются!

IMG_15184032×3024 3,46 МБ

IMG_15194032×3024 3,68 МБ

IMG_1517 копия4032×3024 3,31 МБ

2 лайка

24 ноября 2020 г. , 22:57

№15

Вот SVG для тех, кому любопытно, что я не могу удалить группу первого прохода, или кому интересна установка головоломки размером 11×14 дюймов для простого прополки двух частей (только не забудьте вырезать горизонтальный первый проход). Части, вероятно, самые маленькие, которые я d решил иметь дело с

bapestar 24 ноября 2020 г., 23:00

№16

Я забыл одну вещь — еще одна переменная, о которой я только что подумал, это то, что я откалибровал устройство прошлой ночью, используя ~ 30-минутный процесс с шаблонами на обратной стороне ДСП. Это произошло между головоломками с садом и каяком, так что, возможно, моя улучшенная калибровка повлияла на вещи? Одна вещь, которую следует отметить, заключалась в том, что не все прямые края границы прорезались, поэтому мне интересно, не является ли скорость прямой линии немного «выше» в том смысле, что нет перекрытия, как это должно быть на разрезах с кривыми или углами. ? Как я уже сказал, он был приколот, так что, может быть, края были плотно прижаты к лотку?

Все для меня загадка.

Дейрдребет 24 ноября 2020 г., 23:10

# 17

бапестар:

скорость по прямой немного «выше»

Это абсолютно верно — на самом деле одним из больших улучшений, которые они выпустили, было избавление от пережога в крутых поворотах, но каждый раз, когда лазеру нужно отрегулировать ремни, он немного замедляется, поэтому вы хотите проверить прямые линии и кривых и найдите свое счастливое место между ними.

Также ответил на остальные здесь:

Я пытаюсь понять, как сделать несколько качественных головоломок. Поскольку прополка 200 фрагментов может потребовать дополнительных усилий, а также потенциально повредить произведение искусства, я пытаюсь сначала вырезать все горизонтальные линии, затем демаскировать, а затем провести вертикальную линию. Моя первая попытка была неудачной — я был вынужден перезагрузить GF, а также повторно загрузить обложку, и мне пришлось выровнять мой второй проход на глаз, что не дало хорошего результата. Вопросы к знающим: Есть ли «правильный» способ открыть крышку без…

1 Нравится

Жемчуг 26 ноября 2020 г., 1:00

# 18

Обратите внимание, что края обожжены. Это еще больше указывает на то, что ваша маскировка также не была там внизу. В середине не подгорает, потому что там хорошо приклеено.

Я думаю, вы будете очень довольны тем, как хорошо ваши края очищаются с солью. Каким-то образом мой контейнер для соли недавно исчез, поэтому сегодня я взял новую крупную морскую соль.

потерянный ребенок45 27 ноября 2020 г. , 16:31

# 19

бапестар:

Я использовал 1/8″ русскую березу

Я новичок, но головоломки — это часть моего внимания, поскольку подарки для семьи и темы, подобные этой, очень полезны. У меня есть мысль о деревянной подложке для головоломки. Я обсудил материал основы, поговорил об этом с парой личных друзей, и они спросили, зачем идти на дополнительные расходы на древесину. Я немного осмотрелся и поразмыслил и, наконец, нашел хорошую твердую основу, матовую доску, которую используют для матов и подкладок для картин.

Я купил несколько на Amazon и обнаружил, что они очень прочные и намного дешевле, не теряя при этом качества твердой подложки.

2 лайка

27 ноября 2020 г., 23:22

#20

Магазин:

заклейте фото после монтажа. я использую виндзор и ньютон

Я могу найти название, но это торговая марка, что это за продукт для запечатывания фотографии перед маскировкой?

магазин 27 ноября 2020 г., 23:49

# 21

amazon.com

Amazon.com: Winsor & Newton Artists’ Aerosols Artists’ Picture Varnish,…

Защищает масляные и акриловые картины. Удаляется уайт-спиритом или скипидаром. С защитой от ультрафиолета.

вы можете выбрать желаемую отделку. он бывает разных видов (атласный, глянцевый и т. д.).

следующая страница →

Зубья лезвия | Norton Abrasives

Когда столяры выбирают правильное полотно для циркулярной пилы или полотно для электролобзика, количество зубьев, а также их форма и угол наклона могут повлиять на качество пропила.

Эта направляющая зубьев пильного диска поможет вам определить, что подходит для различных материалов.

Объяснение TPI

TPI — это количество зубьев диска на дюйм. Если вы хотите резать дерево или другие мягкие материалы, вам понадобится диск с TPI от 6 до 20.

Для более твердых материалов, таких как металл, больше подходит TPI от 14 до 36.

Количество зубьев указано на лезвии.



Чем больше зубов, тем лучше?

Как правило, чем больше зубьев пильного диска, тем выше качество резки и отделки. Если вам нужен более быстрый и грубый срез, то вам больше подойдет диск с меньшим количеством зубьев.

Например, если вы режете алюминий или высококачественную отделку при резке ламината, вам понадобится большее количество зубьев по сравнению с дисками для мягкой древесины.

Когда лезвия имеют меньше зубьев, они имеют более глубокие впадины (пространство между зубьями), что создает более агрессивное долбление. Лезвия Norton Clipper TCT (наконечники из карбида вольфрама) имеют впадины уникальной формы по сравнению со стандартными впадинами, что снижает вибрацию и шум при резке, а также снижает нагрев стального центра, что делает его более безопасным для пользователя.



Разница между формами зубов

Не все зубы одинаковы. Различные формы зубьев могут влиять на рабочую скорость и больше подходят для резки различных типов материалов. Убедитесь, что вы выбрали правильный тип для приложения и желаемой отделки.

Общие профили зубьев дисковых пил:

Альтернативный верхний скос: Эта конструкция зуба имеет скошенную верхнюю часть, при этом каждый второй зуб скошен в направлении, противоположном соседним зубьям. Лезвия с такими зубьями легко поддаются повторной заточке. №

Идеально подходит для: торцовки массивной древесины и шпонированной фанеры.

Рекомендуемые диски:

Для распиливания древесины —  CLIPPER PRO WOOD RIPPING  160×1,8/1,2×20 Z24 (70184608040)

Для финишной обработки дерева и композитных материалов —  CLIPPER PRO WOOD FINISHING  250×3,2/2,2×30 Z48 (70184608109)

Совет: большее количество зубьев обеспечивает более точный рез.



Тройная заточка стружки: Сначала режут трапециевидные зубья, затем зубья с плоской вершиной очищают стружку и расширяют рез. Эти лезвия предназначены для резки в тяжелых условиях и могут быть повторно заточены. №

Идеально подходит для: очень твердых материалов, таких как древесностружечные плиты с покрытием (HDF / MDF) и алюминий. Этот зуб обеспечивает очень чистые пропилы на ламинате и цветных металлах.

Рекомендуемые лезвия:

для разрыва — Clipper Pro Laminate 160×2,2/1,6×20 Z48 (70184608141)/SPAN>

для отделки — Clipper Pro Aluminum 255×3,0/22.3030 (70452 Clipper Pro 255×3,0/2,2X301010101346 (70452 Pro Aluminum 255×3,0/2.2×301 (70452 Clipper Pro 255×30/2. span>





Снос: Режущий материал ножей для сноса очень сложен.

Идеально подходит для: Резки ДСП низкого качества, а также дерева с расшатанными сучками и гвоздями благодаря конструкции, препятствующей отдаче для повышения безопасности. Лезвия также имеют ограничитель стружки в задней части уступа зуба, который ограничивает максимальный прикус зуба для регулирования скорости подачи до безопасного уровня.

Рекомендуемое лезвие:

CLIPPER PRO MULTIMATERIAL  190×3,0/2,0×30 Z20 (70184608129)

Для дополнительной безопасности лезвия для резки древесины и композитов большего диаметра также используют эту конструкцию. Эти полотна имеют большой зазор между зубьями (расстояние между двумя зубьями), поэтому их необходимо использовать на станках с ограничителем стружки для контроля скорости подачи, чтобы предотвратить отдачу.



Общие профили зубьев лобзиковых полотен:

Фрезерованная: Эта конструкция имеет менее тонкую заточку и скорее рвет древесные волокна, чем режет. Это более агрессивно и приводит к более быстрому, но более грубому резу. Пильный комплект оставляет следы при движении полотна сверху вниз, что обеспечивает грубый пропил в древесине.

Идеально подходит для: Металла и более плотных материалов, так как они служат дольше.

Рекомендуемые полотна:

ДИСКОВАЯ ПИЛА HCS 76 T218A (70184608380)

Набор волнистых лезвий: Этот волнистый дизайн поддерживает поверхностный контакт между лезвием и материалом, чтобы избежать тряски и, таким образом, обеспечивает прямой рез.

Идеально подходит для: Резки тонких деталей, таких как листовая сталь или фанера.

Рекомендуемое лезвие:

РЕЦЕПТНОЕ ЛЕЗВИЕ BIM 228 S1122HF (70184608357)

Шлифовка: Очень прямая кромка с прямыми краями. Край каждого зуба перпендикулярен оси резания, что позволяет каждому зубу работать по всей своей ширине, обеспечивая тонкие, острые и очень чистые разрезы.

Идеально подходит для: более мягких материалов, таких как CIPARD

Рекомендуемое лезвие:

Blade Blade HCS 100 T101B (70184608371)

Сборник

. зубы. №

Идеально подходит для: Резки дерева на высокой скорости.

Рекомендуемое полотно:

ЛОЗИЛЬНОЕ ПОЛОТНО HCS 100 T244D (70184608375)

Все под углом

Направление зубьев диска, также называемое углом крюка, рекомендуется для различных материалов. Чем выше угол крюка, тем агрессивнее пила будет резать материал. Это отлично подходит для быстрого просмотра большого количества материала, особенно при копировании.

Низкий (отрицательный) передний угол – те, у которых зубья наклонены назад (от направления вращения), подходят для поперечной резки, резки фанерных панелей или недревесных материалов, таких как пластик и металл. Если вы режете фанеру, МДФ, ОСП, ламинат, меламиновые плиты и ДСП, то рекомендуется угол от -2° до -10°.





Четыре шага к выбору правильного диска по дереву:

Понимание того, нужно ли вам большее количество зубьев и желаемая форма зубьев, поможет вам выбрать правильный диск для достижения желаемого качества обработки вашего материала. . Загрузите каталог Wood Range и выполните следующие действия, чтобы выбрать диск, соответствующий вашим потребностям:

1. Определите разрезаемый материал

Из него вы выбираете соответствующий раздел с цветовой кодировкой с вашим идеальным продуктом.

2. На какую машину будет устанавливаться продукт?

Информация о продукте сгруппирована по типу машины, например. циркулярная пила

3. Какой размер диска требуется?

Проверьте технические характеристики вашей машины.

Размеры продукта можно найти под каждой линией продукта при просмотре продукта в каталоге, например. 165 мм с диаметром ствола 20 мм.

4. Какой тип резки вам нужен?

Доступны различные типы резки, такие как продольная и финишная обработка. Вы также можете увидеть информацию о конструкции зубьев в ключевых данных спецификации под каждой линейкой продуктов.



Использование пильного диска

При работе с деревянными материалами мы рекомендуем носить маску и защитные очки, а также защитные наушники и перчатки при работе в тяжелых условиях.
