Лобзик как выглядит: как выглядит, для чего нужен и для каких работ применяется, а также основные виды и устройство

Содержание

как выглядит, для чего нужен и для каких работ применяется, а также основные виды и устройство

Лобзик – универсальный инструмент, позволяющий выполнять не только раскрой строительных материалов, но и фигурную резку. О том, что он из себя представляет, его основных видах и какой лучше выбрать для домашнего использования пойдет речь в сегодняшней статье.

Содержание

  1. Что это за инструмент и для чего он нужен
  2. Виды, устройство, а также как выглядит
  3. Ручной по дереву
  4. Электрический
  5. Для каких работ применяется
  6. Как устроен электролобзик и его принцип работы
  7. Что такое маятниковый ход и зачем он нужен
  8. Классы электрических лобзиков
  9. Механический
  10. Настольный
  11. Ювелирный
  12. Нужен ли лобзик в доме, какой лучше и как выбрать
  13. Сейчас читают

Что это за инструмент и для чего он нужен

Лобзик представляет собой особый вид пилы, предназначенный для прямолинейного и фигурного распила изделий из древесины, пластика и даже металла. Его отличительной чертой является длинное и тонкое пильное полотно. Оно позволяет выполнять пропилы особой точности под любым углом относительно заготовки.

Особенности конструкции обеспечивают удобство и простоту работы. Поэтому его постоянно применяют при проведении ремонтных и строительных работ, а также для изготовления ювелирных украшений.

Виды, устройство, а также как выглядит

На сегодняшний день на рынке ручного инструмента представлено огромное количество лобзиков различных конструкций. Разобраться в таком многообразии неподготовленному человеку бывает не просто. Для этого мы составили подробную классификацию.

Ручной по дереву

Ручной лобзик – столярный инструмент. Предназначен для фигурного выпиливания небольших деталей, а также раскроя материала, при котором требуется соблюдение особой точности реза.

Конструктивно ручной лобзик состоит из следующих элементов:

  • рукоятка. Предназначена для удерживания инструмента в руке. Позволяет совершать возвратно-поступательные движения для распила материала, а также направлять лобзик по линии реза;
  • рамка. Основной конструктивный элемент, выполняющий функцию удержания и натяжения пильного полотна, а также придания жесткости конструкции;
  • зажимы. Необходимы для расклинивания и удержания пильного полотна;
  • пильное полотно. Основной рабочий орган лобзика. С его помощью происходит распил заготовки.

Рамка лобзика должна быть плоской и выполнена из стали или титана. Несмотря на увеличение веса, такая конструкция является более надежной.

Рукоятка должна быть удобной и обеспечивать надежную фиксацию инструмента в руке пользователя. Качественные ручки изготавливают из твердых сортов древесины.

Зажимы должны обеспечивать надежную и удобную фиксацию пильного полотна. Как правило, для этого используют гайки-барашки.

Практическое применение лобзика требует от оператора наличие особых навыков и умений. Поэтом перед фигурным выпиливанием лучше потренироваться на черновой заготовке.

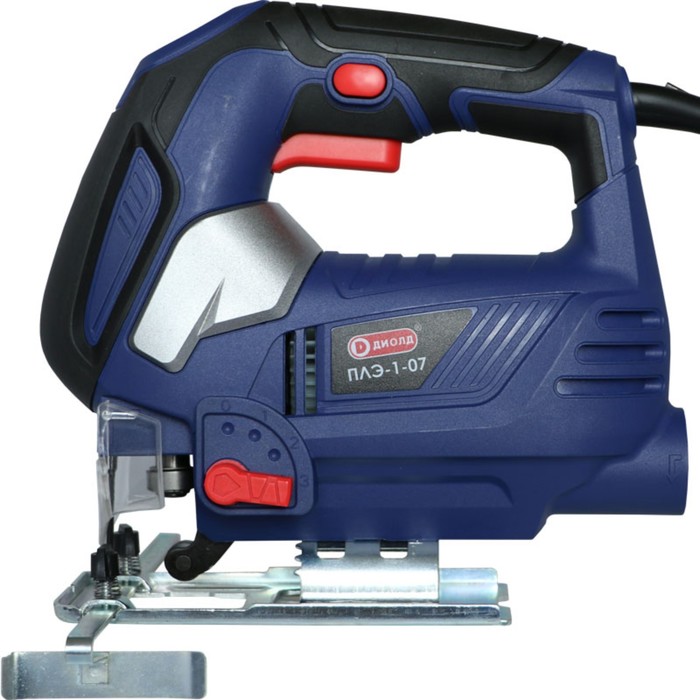

Электрический

Электрический лобзик – ручной инструмент, использующийся для распила изделий из древесины, пластика и металла. Благодаря электромотору облегчает и ускоряет процесс столярных работ.

Для каких работ применяется

Электролобзик используется для чистового и чернового прямолинейного раскроя заготовок, а также выпиливания лекальных кривых. Используется в строительстве для ускорения и облегчения процесса пиления.

Как устроен электролобзик и его принцип работы

В основу его работы положено преобразование электрической энергии в механическую. Ротор двигателя, раскручиваясь под воздействием тока, приводит в движение редуктор. Он в свою очередь заставляет пильное полотно, расположенное перпендикулярно опорной поверхности лобзика, совершать частые возвратно-поступательные движения.

Его основными конструктивными элементами являются:

  • корпус. Изготовленный из пластика, он служит для защиты внутренних элементов инструмента от механических повреждений, а также для крепления внешних компонентов. Внутри располагаются электромотор и система привода пильного полотна;
  • рукоятка. С ее помощью происходит удержание инструмента и его направление вдоль линии реза;
  • опорная поверхность. Используется для контакта лобзика с поверхностью заготовки. Изготавливается из алюминия или другого металла;
  • пильное полотно. Основной рабочий элемент лобзика. Служит для распила материала.

Также на корпусе расположены вспомогательные элементы, такие как кнопка включения, защитный кожух, экстрактор опилок и регулятор глубины погружения пильного полотна.

В комплект поставки электролобзика может входить параллельный упор, антискольный вкладыш, а также световой и лазерный индикаторы.

Что такое маятниковый ход и зачем он нужен

Ручные электрические лобзики оснащаются множеством дополнительных функций, среди которых стоит выделить маятниковый ход пильного полотна.

Маятниковый ход – увеличение амплитуды колебаний пильного полотна относительно продольной оси электролобзика. Изменение положения пилки происходит за счет движения опорного ролика и включается отдельно.

Такая функция используется при работе с мягкими материалами, такими как фанера. Она позволяет увеличить производительность распила, а также уменьшить нагрев и износ зубьев пильного полотна.

Маятниковый ход не рекомендуется использовать при раскрое ЛДСП или мебельных щитов, так как это может привести к образованию сколов и выкрашиванию декоративного покрытия.

Также рекомендуем почитать интересную статью о том, как электролобзиком пилить ламинат.

Классы электрических лобзиков

Как и многие другие инструменты, в зависимости от назначения и технических характеристик можно разделить на следующие классы:

  • бытовые. Разрабатываются из расчета нечастого и непродолжительного использования. Применяются для раскроя древесины, различных изделий из нее, а также металла толщиной до 4 мм. Как правило, мощность их электромоторов не превышает 500 Вт;
  • профессиональные. Используются для распила древесины и изделий из нее толщиной до 130 мм, а также цветных металлов до 20 мм. Благодаря улучшенной системе вентиляции время непрерывной работы может достигать 3 часов. Мощность электродвигателей лобзиков такого класса варьируется в диапазоне 550 – 800 Вт;
  • промышленные. Изготавливаются в виде стационарных станков. Особенность работы заключается в том, что во время пиления двигается не инструмент, а заготовка. Они отличаются высокой производительностью и способны непрерывно работать в течении 24 часов. Мощность двигателей превышает 1500 Вт.

Посмотрев видео можно наглядно убедиться в отличиях бытового и профессионального электрического лобзика, а также увидеть подробный обзор на модель Festool PS300EQ и его практическое применение.

Механический

Механические электролобзики изготовлены в виде стационарного станка. Относятся к классу промышленного инструмента. Комплектуются мощными электромоторами и улучшенной системой охлаждения, которая повышает их производительность.

Механический электролобзик состоит из:

  • станины. Одновременно служит опорной поверхностью и рамой, на которой закрепляются электродвигатель и приводной редуктор;
  • рабочего стола. Предназначен для удержания и направления заготовки относительно пильного полотна;
  • пильного полотна. Являясь рабочим органом, служит для распила и фигурной резки заготовок.

Конструктивной особенностью является то, что для распила необходимо перемещать не сам инструмент, а заготовку, расположенную на рабочей поверхности. Благодаря этому увеличивается точность и производительность работ, а также снижается усталость оператора.

Стационарные модели имеют возможность точной регулировки угла пиления и мгновенной очистки рабочей поверхности.

Настольный

Настольный электролобзик является промежуточным звеном между профессиональным и промышленным. Он выполнен в виде станка, в котором для выпиливания необходимо перемещать заготовку по рабочему столу. Отличается более компактными габаритами и ограниченным функционалом.

Его конструктивные элементы и принцип работы идентичны стационарным станкам, которые используются в мебельной промышленности. Отсутствие люфтов пильного полотна во время работы позволяют добиться исключительной точности пропила.

Настольный электролобзик применяется для раскроя длинных тонких заготовок и сложного художественного выпиливания в домашних условиях.

Посмотрев видео можно увидеть комплектацию, особенности конструкции, а также практическое применение настольного электрического лобзика Корвет-88.

Ювелирный

Особым видом ручных инструментов является ювелирный лобзик. Его конструкция идентична обычному ручному лобзику. Отличительной чертой является более компактные размеры, рамка большей длины и особые пильные полотна, похожие на струны музыкального инструмента.

Еще одной конструктивной особенностью ювелирного лобзика является сборная рамка. С ее помощью можно быстро и эффективно регулировать силу натяжения пильного полотна.

Такой инструмент имеет узкую специализацию и применяется для точного выпиливания узоров в ювелирных украшениях.

Нужен ли лобзик в доме, какой лучше и как выбрать

Перед тем, как приобрести понравившийся инструмент следует учесть несколько параметров. Среди них стоит выделить:

  • вес и мощность. Мощные инструменты обладают большим весом, который требует больших затрат сил во время работы. Для домашнего использования будет достаточно электролобзика бытового класса;
  • предназначение. Если необходим инструмент для облегчения ремонта, стоит покупать электрический бытового класса. Покупка профессионального электролобзика будет целесообразна только в случае его постоянного использования, а стационарного – только при массовом изготовлении мебели;
  • бренд. Наименование фирмы производителя напрямую влияет на стоимость. Зачастую можно найти более дешевый вариант, который не будет уступать брендовому ни в качестве исполнения, ни в производительности.

Также рекомендуем почитать интересную статьи о том, как выбрать электролобзик и про рейтинг самых популярных лобзиков в этом году.

Лобзик является инструментом, который должен быть у каждого хозяина. Его применение облегчит и ускорит строительные и ремонтные работы. Прочитав статью, разобравшись в его классификации и основных технических параметрах каждому из вас будет проще подобрать необходимый инструмент.



Сейчас читают
  • Все про карбюратор мотоблока, от регулировки до ремонта
  • Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
  • 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
  • Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
  • 7 популярных способов изготовления культиватора своими руками

Как выбрать хороший электролобзик? Совет по выбору от эксперта


Содержание:

  1. Как выбрать электрический лобзик, с чего начать?
  2. Принцип работы и устройство электролобзик
  3. Потребляемая мощность
  4. Частота хода
  5. Наличие маятникового хода
  6. Подошва лобзика
  7. Стационарная установка
  8. Подсветка места реза
  9. Конструкция ручки
  10. Крепление пильного полотна
  11. Видео обзор

Электрический лобзик входит в тройку самых популярных инструментов, уступая только болгарке и дрели. С помощью этого универсального устройства можно раскраивать листы, выполнять фигурные резы на пластике, фанере и других материалах. Перед тем как выбрать электролобзик, стоит ознакомиться с основными узлами этого прибора и его техническими характеристиками.

Как выбрать электрический лобзик, с чего начать?

Первое, с чем должен определиться мастер – это назначение инструмента. Условно все электролобзики можно разделить на 2 категории:

  1. Профессиональные. К первой группе относятся модели, предназначенные для продолжительной, интенсивной эксплуатации. Они отличаются большей надёжностью, производительностью и стоят несколько дороже.
  2. Бытовые. Стоят дешевле и подходят для кратковременных периодических работ.

Выбирая подходящую модель для дома или работы, следует обращать внимание на следующие важные параметры: потребляемую мощность, частоту хода пилки, наличие маятникового хода, тип подошвы, возможность стационарной установки и др.

Принцип работы и устройство электролобзик

Можно выделить несколько главных узлов этого инструмента:

  • двигатель;
  • редуктор;
  • пластиковый корпус с рукояткой;
  • опорная подошва;
  • патрубок, через который можно подключить пылесос для удаления мусора;
  • рабочий инструмент (пилка).

Во время работы редуктор передаёт крутящий момент от мотора, приводя шток в движение. К штоку прикреплён рабочий инструмент – пилка, которая раскраивает подготовленные заготовки из металла, древесины, керамики и других материалов. При распиливании оператор ставит опорную подошву на обрабатываемую поверхность и ведёт инструмент, держась за рукоять.

Потребляемая мощность

Потребляемая мощность – это один из основных параметров электролобзика. Она характеризует производительность инструмента, его способность работать с различными по твёрдости материалами. Чем выше этот параметр, тем легче справится устройство с толстым фанерным листом или металлическим прутом. Для дома подойдут модели мощностью 350–600 Вт, для профессионального использования –  лобзики на 800–900 Вт.

Частота хода

Этот показатель позволяет оценить скорость работы инструмента. Чем выше частота хода – тем быстрее сможет устройство справиться с поставленной задачей. Чаще всего этот показатель колеблется в диапазоне 2800–3100 ходов/мин, но встречаются единичные экземпляры, способные совершать порядка 4000 движений за одну минуту.

При покупке электролобзика необходимо обратить внимание на наличие регулировки частоты хода. Эта опция позволит откорректировать количество движений в зависимости от типа обрабатываемого материала (снизить при работе с металлом, увеличить при работе с деревом) и продлить срок службы рабочего инструмента.

Наличие маятникового хода

Работая в режиме маятника, пилка совершает не только возвратно-поступательные движения вверх-вниз, но и колебания взад-вперёд. Таким образом, увеличивается скорость работы устройства и продлевается срок службы рабочего инструмента.

В некоторых случаях пользоваться электролобзиком в режиме маятникового хода не рекомендуется – снижается чистота пропила. Поэтому предпочтение стоит отдавать моделям с возможностью регулировки амплитуды колебания (позволяет подобрать оптимальный режим работы для каждого типа материала) и функцией отключения маятника.

Подошва лобзика

Подошвы электролобзиков бывают двух типов:

  1. Литые. Прочные, массивные и тяжёлые, они не подвержены деформации и способны обеспечивать высокую точность распила на протяжении всего срока службы прибора.
  2. Штампованные. Не отличаются особой прочностью и устойчивостью, встречаются в устройствах экономкласса.

Выбирая эл лобзик, стоит отдать предпочтение модели с литой подошвой. Однако, стоимость такого прибора может быть довольно высока. Если желания переплачивать за литую опору нет, можно остановить свои выбор на модели с прочным штампованным основанием.

Некоторые электролобзики оснащены функцией регулировки наклона подошвы. Ослабляя и затягивая ряд крепёжных болтов, можно повернуть опору таким образом, чтобы пропил шёл под углом (от 0 до 450). Такая опция может пригодиться для мастеров, которые предпочитают работать с древесиной, для распиловки металла и пластика регулировка наклона не требуется.

Стационарная установка

По конструкции электролобзики делятся на 2 типа:

  1. Ручные. Выглядит ручной лобзик следующим образом: пластиковый корпус с двигателем внутри, ручка, подошва и зажимы, которые удерживают пилку. Такие модели универсальны, мобильны, предназначен для краткосрочных периодических работ, могут работать с заготовками разной длины и толщины.
  2. Стационарные. Эти модели устанавливают на рабочем месте, мобильностью они не отличаются. Режущее полотно крепится на консоли, соединённой с рабочим столом. Позволяют оператору держать заготовку двумя руками и делать ровные, точные резы.

Модели, предназначенные для стационарной установки, не всегда отличаются высокой мощностью и скоростью работы, они больше подходят для фигурного выпиливания.

Подсветка места реза

Это одна из самых распространённых опций электролобзика. Она представляет собой встроенный диод, который освещает место реза. Функция может пригодиться, когда придётся работать в сумерках, в условиях недостаточного освещения.

Конструкция ручки

Рукоятки у электролобзиков бывают двух типов: D-образные (скобовидные) и грибовидные. Модели, имеющие скобовидную ручку, пользуются большей популярностью. Их удобно держать в одной руке, место реза открыто и хорошо просматривается.

Как выглядит инструмент с грибовидной ручкой хорошо видно на фото. Спереди прибор имеет бугорок под ладонь, напоминающий выступ в ручных моделях. Таким электрическим лобзиком можно работать двумя руками: одной мастер опирается на корпус, другой – ведёт за выступ.

Иногда выделяют ещё один тип ручки – гибридный, который сочетает достоинства предыдущих вариантов. В этом случае инструмент комплектуется скобовидной рукоятью с выступом в передней части, на который можно делать упор.

Какой бы формы ни была ручка, важно, чтобы её поверхность была прорезинена. Нескользящее покрытие позволяет инструменту хорошо ложиться в руку и надёжно удерживать его во время работы.

Крепление пильного полотна

Что такое пилка в электролобзике? Это основной рабочий инструмент, при помощи которого осуществляется обработка материала.

Пилка может крепиться к штоку двумя способами:

  1. При помощи винтового или колодочного зажима. Для замены полотна необходимо раскрутить соединение при помощи отвёртки, поставить новую пилку и повторно его затянуть.
  2. Быстрозажимное крепление. Позволяет заменить режущее полотно одним движением и подготовить электрический лобзик к работе за несколько секунд.

Винтовым зажимом можно закрепить любую пилку, независимо от толщины и формы хвостовика (Т-образный или U-образный). Быстрозажимным – только полотна определённой формы хвостовика.

И последнее, на что следует обратить внимание, выбирая хороший лобзик – это глубина пропила в различных материалах. Именно этот показатель подскажет, сможет ли выбранная модель за один проход взять толстый лист фанеры или застопорится на тонком металлическом прутке.

Видео обзор

Рейтинг лучших электролобзиков

Главная » Инструменты

Опубликовано: Рубрика: ИнструментыАвтор: Администрация сайта

Для распила различного рода материалов нужен такой инструмент, как лобзик, но обычным инструментом придётся что-то выпиливать очень долго, именно поэтому лучше купить электрический лобзик. Электрический лобзик – это специальный инструмент ручного типа, благодаря которому происходит распил древесного материала. Из названия понятно, что этому инструменту для работы необходима электроэнергия. Инструменты бывают нескольких типов: бытовые сетевые/электрические лобзики, аккумуляторные электрические лобзики и т. д.

Электрический лобзик был создан в 1946 году инженером Альбертом Кауфманном. Этот человек был родом из Швейцарии. Он просто немного изменил швейную машинку, поменяв иглу на лезвие. Продажа такого инструмента началась в следующем году (в 1947). В 1954 году компания была приобретена всеми известной на данный момент фирмой «Bosch», которая на данный момент производит электрические лобзики и другие инструменты в больших количествах.

Важно! Для каждого строителя, столяра необходимо выбрать именно такой электрический лобзик, который подходит для его работы. Выделяют несколько качеств таких инструментов: низкая цена, удобство в эксплуатации, а также хорошее качество и долговечность. Чтобы считаться хорошим, инструмент должен подойти хотя бы по двум из трёх критериям, а если электрический лобзик, который вы приобрели, подходит по всем пунктам, то вам необычайно повезло.

Для распила различного рода материалов нужен лобзик, но обычным инструментом придётся что-то выпиливать очень долго, именно поэтому лучше купить электрический лобзик.

В любой, даже в самой маленькой мастерской просто необходим электрический лобзик для упрощения работы, поэтому ниже будут представлены рейтинги лучших электрических лобзиков различных видов и типов.

Содержание

  1. Лучшие бытовые сетевые электролобзики
  2. Лучшие бытовые аккумуляторные электролобзики
  3. Лучшие профессиональные электролобзики
  4. Лучшие лобзиковые станки

Лучшие бытовые сетевые электролобзики

Рейтинг лучших бытовых сетевых электрических лобзиков:

  1. BOSCH GST 8000 E – этот лобзик – один из лучших в этом списке. Он прекрасно сидит в руке, благодаря округлой форме, а также ручке из специального материала. Производительность этого аппарата также высокого уровня. Но существуют и минусы в виде короткого шнура и неудобного переключения оборотов.

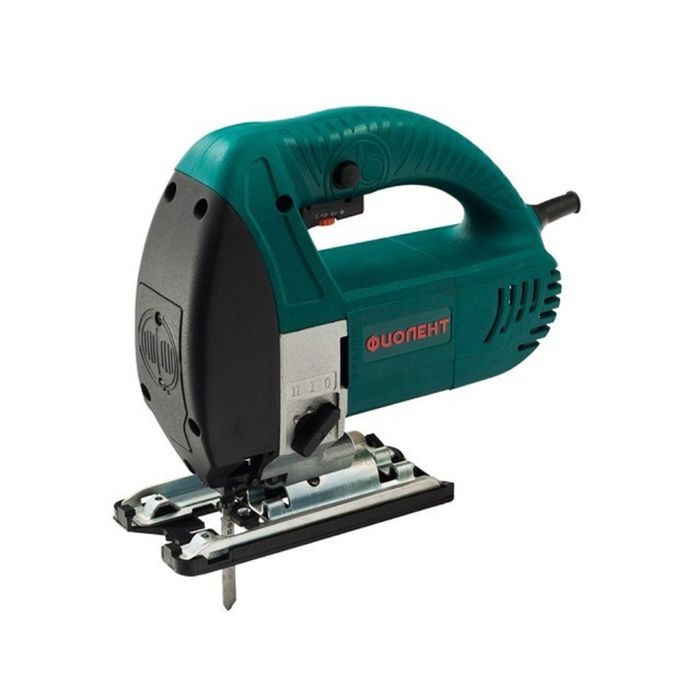

  2. Фиолент ПМ 3-600Э – также очень удобный электролобзик ввиду своей компактности, а также удобного фиксатора кнопки «Пуск». Главное его преимущество – это низкая цена. Минусы прибора: постоянно необходимо контролировать рез, а ещё он производит очень много шума.
  3. BOSCH PST 900PEL. У этого лобзика выделяют всего один минус – это высокая цена. Тогда как плюсов у него гораздо больше: регулировка реза, качественная сборка, встроенная подсветка линии реза, отличный фигурный рез. Минимальная вибрация и хороший сдув опилок, но есть сложность сбора крупных опилок и нет регулятора скорости.
  4. Makita 4329K. Такой аппарат уступает своим предшественникам, так как с ним можно работать только с небольшими нагрузками. Но преимущества у него всё же есть: практически нет вибраций, лёгкий и удобный в использовании и есть все нужные регулировки.
  5. Фиолент ПМ 5-720Э. У этого инструмента больше минусов, чем плюсов. Нет ни сдува, ни подключения пылесоса, но зато он имеет довольно большую мощность за небольшую цену.

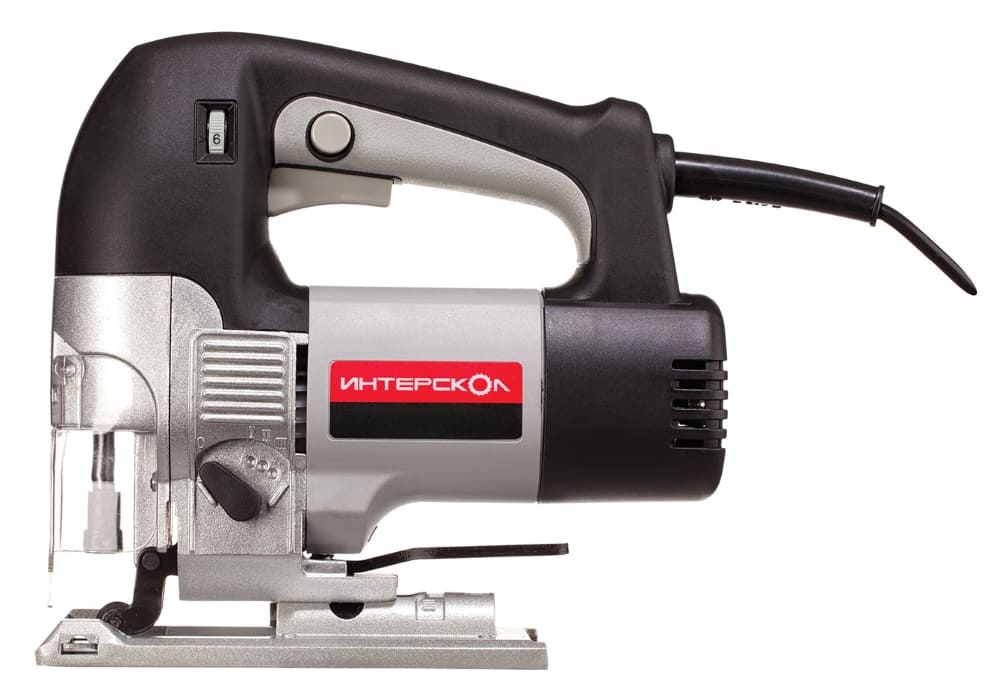

  6. Интерскол МП-100Э. Плюсы прибора: большая мощность, удобный хват и небольшие вибрации. Минусы: довольно плохое качество и короткий и жёсткий шнур.
  7. ЗУБР Л-400. Плюс всего один, и это низкая цена. Серьёзных минусов практически нет.
  8. Military JS500. Довольно небольшая цена, но рез происходит под большим углом и среднее качество корпуса.
  9. Makita 4350CT. Быстрая и удобная замена пилок, сохранение скорости пила, но плохое качество кейса, в котором инструмент поставляется.

Лучшие бытовые аккумуляторные электролобзики

Существуют такие электрические лобзики, которым не нужен шнур, потому что питание происходит из встроенного аккумулятора, что повышает удобство, но цена за такое удовольствие тоже на порядок выше.

Рейтинг лучших бытовых электрических лобзиков с аккумулятором:

  1. BOSCH EasyCut 12 2.5Ач. Плюсы: красивый дизайн, комфортная работа, продолжительная автономная эксплуатация, удобство чистки, недорогой для своей группы инструмент, хорошая скорость реза, поставляется в комплекте с кейсом. Минусы: дорогие пилки, неровный рез, плохо справляется с сырой древесиной, кнопка разблокировки расположена неудобно, полотно сильно греется, боится гвоздей.
  2. Makita DJV180RFE 3.0Ач х2. Есть подсветка, удобен в эксплуатации, комплект из 2 аккумуляторов, произведён в Японии, цена и качество на уровне, но имеет очень большую стоимость.
  3. BOSCH GST 18 V-LI B 0. Этот аппарат имеет массу плюсов: подсветка, ровный рез, удобство, быстрая смена лезвия и хорошая производительность. Минусы инструмента: присутствуют сколы, большой и неудобный кейс и нет блокировок на кнопках.
  4. BOSCH AdvancedCut 18 2.5Ач х1. Компактный, с большой ёмкостью аккумулятора, мощный, лёгкий и имеет ровный рез, но блок и цепь быстро выходят из строя.
  5. AEG BST 18BLX-0. Хороший распил, нет рывков, корпус из металла, сдувание опилок, но дорогой и без аккумулятора в комплекте.
  6. Makita DJV181Z 0. Английская сборка, хороший сдув, удобный, имеется подсветка, но дорогой, очень сильная вибрация, нет аккумулятора и зарядки в комплекте и отсутствует плавность.
  7. Makita DJV182Z 0. Есть подсветка, нет вибраций, тихий, мощный и мобильный, но толстое дерево пилит криво, продаётся без кейса и аккумулятора в комплекте, а также очень дорогой.
  8. BOSCH PST 18 LI 5Ач x1. Мощный, нешумный, с аккумулятором в комплекте, сменные лезвия в комплекте, удобный, но нет кнопки включения.
  9. BOSCH GST 18 V-LI S 0. Есть съёмные лезвия в комплекте (3 шт.), которые быстро меняются, мощный, регулируется частота хода, но нет наклона подошвы и нет лазерного маркера.
  10. BOSCH GST 12V-70 0Ач х1. Необходим для исключительно лёгких работ, есть подсветка, но быстро нагревается, остывает долго и пилит криво.

Лучшие профессиональные электролобзики

Топ-5 профессиональных электролобзиков:

  1. Зубр Л-710-80. Долго работает без перерывов, прочный корпус, но нет подсветки и есть вибрация.
  2. Вихрь ЛЭ-100. Не нагревается, есть подсветка, справляется с толстыми материалами, но есть небольшой уклон и необходимость в смазывании.
  3. Metabo STE 100 QUICK. Долговечность, длинный кабель, но нет подсветки.
  4. Интерскол МП-85/600Э. Длинный шнур, ровный рез, очень удобен, но крупные опилки плохо сдуваются.
  5. DeWALT DW331K. Мощный, устойчив к нагрузкам, 7 скоростей, ровный рез, но большой вес и нет подсветки.

Лучшие лобзиковые станки

Топ-5 лобзиковых станков:

  1. ЗУБР ЗСЛ-90. Низкая стоимость, удобен в эксплуатации, тихая работа, небольшой размер, но плохая защита и нет фиксаторов.
  2. Hoizstar DKS 502 Vario. Есть сдув, регулировка защитного экрана, но отсутствует лазерный указатель, имеет маятниковый механизм.
  3. DSH Proxxon. Хорошая безопасность, сдув опилок в специальный контейнер, но нет трубки для присоединения пылесоса.
  4. Зубр ЗСЛ-250. Качественный металл, регулировка скорости, но нет лазерного указателя и быстрого зажима.
  5. JET JSS-16A. Большая мощность, хорошая длина хода лезвия, но неудобное крепление лезвия.

Теперь, после прочтения рейтинга, у вас, скорее всего, появились фавориты. Расскажите в комментариях, какие модели понравились вам больше всего. Также просим поделиться опытом тех, кто уже владеет электролобзиком.

1 Выбор техники Рейтинг Электролобзик

что это такое и для чего он нужен? Особенности профессиональных, ленточных и ювелирных моделей.

Как выбрать лучший

Характеристики

Основными характеристиками стационарного электролобзика являются определенные параметры, которые определяют радиус его возможностей и его эффективность.

Мощность

Мощность двигателя лобзика – наиболее важный параметр, от которого зависит работа этого инструмента. Мощность напрямую влияет на функциональную способность станка распиливать материал: лобзики с более мощными двигателями способны распилить наиболее плотный и толстый материал.

Глубина пропила

Это другой важный параметр. Он устанавливает наибольшую толщину материала, которую способен распилить лобзик. Чаще всего глубина пропила для деталей из дерева составляет 5 см. Такой показатель толщины объясняется особенностью конструкции рамки настольного лобзика, которая не дает возможности обрабатывать более толстые заготовки.

Число ходов

Скорость распила и его точность напрямую зависят от этой характеристики. Большое число ходов пилы в минуту (то есть возвратно-поступательных движений) позволяет делать распил без сколов древесины. Линия распила при этом получается очень ровной. Средний показатель этой характеристики – 1500 ходов в минуту. Этого показателя вполне достаточно для образования чистой и ровной линии, если использовать пильные полотна с двойным пропущенным зубцом. При использовании лобзика для художественного и наиболее качественного выпиливания изделий потребуется станок с более высокой частотой хода пильного полотна — до 3000.

Размеры рабочего стола

Размеры рабочей поверхности влияют на удобство при выполнении работы с крупногабаритными деталями. Большая поверхность рабочего стола делает эту работу более легкой и удобной. Бюджетные варианты стационарных лобзиков имеют размеры: длина — 350 м, ширина — 250 мм. Чем больше эти размеры, тем заготовки больших размеров можно обрабатывать.

Дополнительные функции

Расширить функциональные возможности электролобзика позволяют специальные приспособления и устройства. Это делает прибор универсальным, повышает эффективность его работы. Настольные лобзики часто дополняют такими элементами: педаль, подсветка, механизм для наклона рабочей поверхности, устройство для сбора пыли и гравер.

Часто лобзиковые станки оснащены устройством регулировки оборотов. Эта дополнительная функция делает возможным установку необходимой частоты хода пилки в минуту. При обработке древесных материалов устанавливается максимальная скорость, при средней обрабатываются детали из ПВХ, а для металла необходима минимальная скорость, продлевающая срок службы пильного полотна.

Часто необходимо распилить деталь под нужным углом. Помогает в этом регулировка наклона рабочего стола. Профессиональные приборы предусматривают установку наклона в двух направлениях и возможность распиливания даже на 45 градусов. У бюджетных вариантов установка рабочего полотна осуществляется только в одном направлении.

Подсветка создает дополнительное освещение при работе, намного облегчая ее процесс. Пылеотводы предназначены для удаления опилок и других древесных отходов, образующихся во время работы. Гравер или гибкий вал намного расширяет функциональные возможности лобзика: с его помощью можно выполнять такие виды работ, как: сверление, шлифование, полирование.

Что такое лобзик?

Рисунок 1 – Как выглядит лобзик?

Первые лобзики были изобретены в середине 16 века.

На тот момент имели примитивную конструкцию, состоящую из П-образной или U-образной рамы, рабочего полотна.

Был серьезный недостаток – для работы с любым материалом приходилось регулировать напряжение вручную, что усложняло процесс пиления.

У современных ручных моделей конфигурация не поменялась, но добавились элементы, отвечающие за напряжение пилки (первый зажимной механизм запатентован в 1876 году).

Лобзик представляет собой инструмент для фигурной или точной резки по дереву или другому материалу. С помощью него проводят различные по сложности распилы деревянных, металлических, керамических и композитных заготовок. Состоит из металлической рамы с крепежной зажимной системой, ручки и рабочего полотна – пилки с зубьями различной длины, размера. Режущее полотно двигается только в одном направлении, для изменения плоскости реза нужно переворачивать заготовку или пилку.

Выбор ручного инструмента

Теперь пару слов о ручном лобзике. Смысла обращаться к специалистам с вопросом «посоветуйте лобзик» нет, так как они практически все одинаковые, и мало чем отличаются. Так что смело можно идти и покупать его

Выбирая, обратите внимание на качество материала, из которого он сделан. Рама должна быть прочной и не гнуться

Также проверьте качество зажимных шайб и надежность фиксации пилки. Они должны крепко затягиваться, но и без проблем при необходимости откручиваться.

Примечание! Ручной лобзик не должен быть тяжелым, так как для работы с ним нужно тратить физическую энергию, и можно быстро устать. Выбрать инструмент не составит никакого труда, если вы четко знаете, для каких целей он нужен, какой объем работ будет выполняться и специфику операций, для которых он приобретается. Если же четкого представления об этом нет, то при выборе лучше консультироваться со специалистом.

Классификация

Чтобы подобрать для себя оптимальный инструмент, необходимо понимать, как он классифицируется, на какие параметры следует обращать внимание в первую очередь, а какой функционал вовсе является не обязательным

Частота хода штока

Указывает на то, с какой частотой двигается полотно лобзика. Для бытового использования рекомендуется выбирать в диапазоне от 2500 до 3200 оборотов. Ещё лучший вариант – это покупка модели с регулирующейся частотой, но такие стоят несколько дороже.

В этом случае стоит учитывать следующие нюансы:

При выборе инструмента обращайте внимание на частоту хода, мощность, глубину пропила, форму ручки и питание

Мощность

Указывается в ваттах, чем выше мощность – тем с более жесткими материалами может работать электролобзик. Для бытового использования следует ориентироваться на инструмент в диапазоне от 350 до 700 Вт. Для работ только по дереву следует покупать модели низкой мощности, для «универсального» использования – с высокой.

Глубина пропила

Указывает на то, на какую глубину «входит» полотно лобзика. При этом в характеристиках часто указывают раздельную глубину для дерева и металла (алюминия, для стали будет намного меньше показатель). Для бытового использования в 90% случаев достаточно 50/10 мм.

Питание

Электролобзики бывают двух типов: сетевые и аккумуляторные. Первые более дешевые, но требуют обязательного подключения к сети. Вторые удобнее, но аккумуляторы в них недолговечные (так как работают всегда в режиме высокой нагрузки), а моторы – низкой мощности (как правило, не более 100 Вт). Для регулярного использования рекомендуется покупать именно сетевые.

По форме ручки

Самые распространенные – скобовидные, где хват осуществляется одной ладонью. Их недостаток – это сложность в выполнении точных срезов. Ручка в форме грибка позволяет делать хват с двух рук (но одной рукой работать вообще не получится). Первый вариант для бытового использования более оптимален, а вот ручка в форме грибка очень удобна при фигурной резке.

Электролобзик уже помогает вам по хозяйству?

Постоянно!Нет, но будет!

Дополнительные функции

Из дополнительных (но не обязательных) функций у электролобзика могут быть:

  1. Подсветка и лазерный указатель. Улучшают позиционирование инструмента при распиле, позволяют получить более точный срез.
  2. Регулируемый уклон подошвы. В дешевых моделях инструментов уклон 2-х или 3-х позиционный, тогда как в более дорогих имеется возможность плавной регулировки (что обязательно нужно при фигурном вырезании по дереву).
  3. Патрубок для отвода опилок. Очень желательно его наличие при работе внутри помещения. К патрубку можно подключить строительный пылесос или мешок, поэтому при работе пыли почти не будет.

Мнение эксперта
Кузнецов Василий Степанович

В более дорогих и «профессиональных» моделях также есть системы гашения вибрации, звука. Но эти функции будут полезны только при активном использовании электролобзика. Выбирая инструмент для бытового использования, на них можно и не обращать внимания (ведь гораздо важней именно надежность инструмента и доступность расходных компонентов, а именно пилок).

Лобзик для бытовых работ

Критериев, по которым выбираются инструменты для домашнего использования, может быть огромное количество. Но главных показателей не так много

При выборе электролобзика нужно обратить внимание на следующее:

  • мощность двигателя, его тип питания и класс электролобзика;
  • частота хода пилки инструмента;
  • какой имеется тип крепления;
  • есть ли маятниковый ход;
  • возможные функции;
  • производитель, модель, стоимость инструмента.

Видео – Выбираем электролобзик для домашнего использования

Теперь рассмотрим подробнее каждый из этих пунктов и узнаем, какими должны быть средние значения хорошего инструмента.

Мощность электродвигателя

От этого показателя зависит назначение или класс электролобзика: будет он предназначен для дома или для профессионального использования.

Мощность распространенных моделей бытового назначения обычно варьируется в пределах 380-700 Ватт. Они способны обрабатывать сталь размерами не более 40 миллиметров, а дерево – не более 70 мм. В данных инструментах не предусмотрено большое количество функций.

Стоимость этих лобзиков может сильно разниться по отношению к профессиональным. Это зависит от производящей компании и, конечно, он способностей инструментов. Так, например, вторые способны «брать» сантиметровую сталь и двухсантиметровый алюминий, а резка по дереву увеличивается с 7 до 15 сантиметров.

Строение электролобзика

Частота хода пилки

Данный раздел определяет скорость работы лобзиком и означает движение пилки

При выборе лобзика важно обдумать, для чего он вам больше пригодится, так как частота хода для каждого материала разная. Например, по дереву лучше работать инструментом с большой частотой хода, а по стали – с меньшей

Изменять частоту хода пилки можно или непосредственно перед работой, до момента включения инструмента, или уже во время работы специальной фиксирующей кнопкой. Чем выше этот показатель, тем меньше времени уйдет на работу а, соответственно, производительность увеличивается.

Лобзики с маленькой мощностью двигателя отличаются только меньшим сроком эксплуатации

Маятниковый механизм

Этот механизм на сегодняшний день используется практически во всех моделях электрических лобзиков. Благодаря этому, пилка движется не только в вертикальном, но и горизонтальном направлении, тем самым улучшая работу и ее скорость, а также время эксплуатации инструментом.

У маятникового механизма есть один большой минус. Заключается он в том, что полотно может сильно испортиться из-за использования данной функции. Поэтому работая с чистовым резом, маятниковый механизм лучше не включать. Зато во время работы со сталью или плотной древесиной этого нет и функция практически необходима.

Различия прямого и маятникового механизмов

Дополнительный набор функций

Сейчас множество инструментов делают наиболее комфортными для применения, а потому создают массу новых функций. Одной из таких является дополнительная подсветка на электроприборе при работе в темное время суток или в плохо освещаемом помещении.

Также вентилятор двигателя имеет возможность подрабатывать и неким уборщиком пыли и опилок, сдувая их струей воздуха по линии среза. Помимо этого, для той же функции сейчас некоторые приборы можно подключать к обыкновенному пылесосу. Есть и еще одна функция – возможность поворота пилы, что очень помогает при работе с круглыми отверстиями.

Электрический лобзик с функцией сдува опилок можно подключать к пылесосу

Какой фирме отдать предпочтение при выборе лобзика для домашнего использования

Сказать, что инструмент плохой или, наоборот, хороший, сейчас довольно трудно. Каждый из них предназначен для какой-то конкретной цели и может понравиться одному покупателю, но разочаровать другого. С этой стороны гораздо проще говорить о недорогих, но качественных, инструментах. Среди них выделяются следующие:

  • отличное качество имеют аппараты Bosch, Makita;
  • набирает популярность инструмент Hitachi;
  • для бытовых целей идеально подходят Black&Decker, Skil, Bosch (зеленый), а также лобзик российского производства «Байкал»;
  • из профессиональных: Makita, Bosch (синий), Metabo, Hitachi;
  • Hilti производят лучшие лобзики, но цена их не всем «по карману».

Электролобзиками можно выпиливать фигуры

Какой эл лобзик выбрать.

Электролобзик – какой выбрать для дома? Регулировка оборотов и плавный пуск

Электрический лобзик – незаменимый инструмент, который нужен каждому домашнему мастеру наравне с дрелью. Универсальность этого устройства позволяет использовать его для или как ножовку для древесины и даже металла. Принимая во внимание универсальность, становится ясно, что при выборе такого оборудования внимательность не помешает. Сегодня рассмотрим характеристики, которыми должен обладать качественный и представим ТОП-10 лучших электролобзиков по отзывам потребителей.

Электрический лобзик – это устройство, при помощи которого из древесины, ДСП, и даже металла выпиливаются фигурные заготовки для различных целей. Применяется подобное оборудование на мебельных производствах, изготовлении фигурных декораций, для бытовых целей (как вспомогательный инструмент). Ведь при наличии ровного бруска можно идеально распилить доски, ПФХ или НДФ панели. Настраивается и угол наклона, что позволяет снять фаску или распустить ДВП вдоль под нужным углом.

Даже работы в саду по удалению засохших ветвей деревьев ему под силу.

Конструктивные особенности электрического лобзика

Как выглядит лобзик, знает каждый домашний мастер. А вот как он устроен, имеет смысл разобрать. Основой этого оборудования является электродвигатель, который через редуктор вращает колесо-эксцентрик (ролик со смещенным центром). Именно эксцентрик передает возвратно-поступательные движения на полотно.


Электрический лобзик по дереву или металлу оборудован электронным реостатом для регулировки скорости. Это необходимо – для разных материалов одинаковая скорость не подойдет. На некоторые модели бытовых электролобзиков устанавливаются для подсветки места распила, а так же мешок для сбора опилок, появляющихся в процессе работы.

Классификация электрических лобзиков по питанию и применению

Несмотря на то, что сегодня грань между профессиональным и бытовым инструментом заметно терлась, на классификацию электролобзиков это не повлияло. Рассмотрим, на какие группы делится такое оборудование. Основными можно назвать:

  • Профессиональные сетевые лобзики;
  • Профессиональные аккумуляторные;
  • Бытовые сетевые;
  • Бытовое аккумуляторное оборудование;
  • Промышленные аппараты.

Нужно понять, в чем разница между этими группами.

Сетевые и аккумуляторные профессиональные электролобзики и их особенности

Сетевое оборудование мощнее аккумуляторного. Ведь если представить себе мощность аккумуляторной батареи, сравнимую с электросетью, то он будет тяжелым и громоздким. Возникает логичный вопрос: «А зачем тогда такой аккумулятор?». Единственным минусом сетевого оборудования считается его «привязанность» к . Если нужно произвести работы на улице, то придется тянуть удлинитель, а это не всегда удобно.

Профессиональное оборудование отличается расширенным функционалом, настройками положения полотен (пилок), мощностью и выносливостью (возможностью работы в агрессивных средах и жестком ритме).

Полезно знать! Если нужен электролобзик для дома, и использоваться он будет нечасто, не стоит приобретать профессиональное оборудование, стоимость которого в разы выше.


Бытовые электролобзики сетевого и аккумуляторного типа

Бытовое оборудование обладает меньшей мощностью. Но ее хватает для работы по дому. Исследованиями подтверждено, что подобное оборудование, мощностью 350 Вт способно распиливать доски, толщиной 70 мм. А бытовые лобзики, предлагаемые сегодня производителем, потребляют 600÷700 Вт. Делайте выводы.

Бытовой электролобзик, несмотря на достаточную мощность, подходит только для непродолжительной работы. Домашняя мастерская, где хозяин занимается обработкой древесины «для души» — это их стихия. Но если планируется , бытовой электролобзик не подойдет. Тут нужен профессиональный прибор, способный работать 7÷8 часов в сутки.

Промышленные электролобзики: отличия от профессиональных

Промышленные аппараты стационарны. Они представляют собой . Древесина на них распиливается иначе, нежели промышленным электролобзиком – двигается не устройство, а материал.

Такие станки устанавливаются в цехах и редко двигаются с места. Используются они в мебельной промышленности и способны работать до 24 часов в сутки. Домашнему мастеру, независимо от занятости деревообработкой, такие агрегаты ни к чему – стоимость их значительна.


Обобщив изложенную информацию, ответим на вопрос, какой лучше купить лобзик для дома так: если не планируется строительства, а электролобзик нужен только периодически, подойдет вариант с бытовым инструментом. Для стройки или небольшого мебельного производства – профессиональным.

Лучшие полотна для электролобзика: критерии выбора

Перед покупкой полотна нужно уточнить, какой хвостовик подойдет к Вашей модели электрического лобзика. Вариантов всего 4, и сейчас мы их рассмотрим:

Фото Обозначение хвостовика Пояснения

Т-образныйПервым производителем, который ввел такой хвостовик, стала фирма «BOSH». Сегодня на такие хвостовики полотен перешли такие гиганты, как «Makita», «Metabo», «Hitachi», «Skil», «AEG», «DeWalt», «Sparky», «Интерскол».

U-образныйХвостовик для колодочных и винтовых зажимов. Устанавливался на старые модели «Skil», «DeWalt», «Wolf», «Ryobi», «Stayer», «Black&Decker».

Хвостовик MakitaТолько старые модели «Makita»

Какие из них лучше сказать невозможно. Если это не китайская подделка, то качество не оспаривается. Главное, чтобы хвостовик подошел к посадочному месту инструмента. Длина полотен варьируется в диапазоне 40÷250 мм. Но приобретая пилки, стоит брать в расчет и возможности инструмента, его мощность.

Какой электролобзик выбрать и на что обратить внимание при покупке

Перед тем, как выбрать электрический лобзик для дома, помимо мощности следует обратить внимание на:

  • максимальную частоту хода штока – достаточной для работы будет частота в 3 000÷3 200 ходов в минуту;
  • глубину пропила – этот параметр определяет толщину материала, который инструмент сможет пропилить;
  • дополнительные функции – это может быть регулировка угла наклона подошвы, плавный пуск, поддержание оборотов под нагрузкой, сдув стружки, подсветка или лазерная указка среза.

Приобретая электрооборудование нужно обязательно ознакомиться с сертификатом соответствия на товар и уточнить сроки и правила гарантийного обслуживания у продавца-консультанта. Прибор должен быть в идеальном состоянии, без сколов, трещин или царапин. Качественное оборудование поставляется производителем в пластиковых кейсах.

После проверки работоспособности инструмента в магазине продавец обязан при покупателе заполнить гарантийный талон, проставив дату продажи и печать. Если даже одно из этих условий не соблюдено, от покупки лучше отказаться. Ведь даже недорогая модель может испортить настроение, если на второй день перестанет работать.

ТОП-10 лучших электролобзиков 2017-2018 года

В рейтинге электрических лобзиков рассмотрим марки и модели бытовых приборов, ставших наиболее покупаемыми в конце 2017-начале 2018 года. Стоимость приводить не будем, о ней поговорим после. Нашей задачей сейчас будет понять, какие из моделей наиболее популярны и по каким причинам.

10 место – электролобзик AEG PST 500 X 428260

Несмотря на то, что этот инструмент на десятом месте, плохим его не назовешь – другие в ТОП-10 вовсе не попали. Подвела этот лобзик не только мощность (всего 440 Вт). Кнопка включения, расположенная неудобно (вверху рукоятки) часто выходит из строя (по отзывам покупателей). Отсутствует регулятор скорости, как и контроль линии реза.


Лобзик «AEG PST 500 X 428260» — десятое место, но он в ТОПе

9 место – сетевой Bort BPS-800-Q

Электролобзик «Bort BPS-800-Q» мог бы побороться за место повыше, но при мощности в 800 Вт и глубине распила всего 80 мм по дереву это невозможно. Хотя сталь 10 мм он берет. Весит инструмент 2.6 кг. Покупатели отмечают странности в работе. При распиле древесины толще 50 мм полотно уводит в сторону. Плюсом – сдув опилок с реза.


Лобзик «Bort BPS-800-Q» — проблемы с распилом древесины, толще 50 мм

8 место – электрический лобзик Интерскол МП-100Э

Мощный агрегат в 705 Вт. Глубина пропила по дереву составляет 100 мм, по стали – 10 мм. Вес около 3 кг. Из недостатков владельцы отмечают сильную вибрацию (которая впоследствии приведет к разбалтыванию деталей) и то, что на длинных пропилах инструмент плохо держит заданную полосу.


7 место – стильный и эргономичный Ruobi CJS 180L

Аккумуляторная батарея 18 В позволяет работать только с деревом, толщиной 40 мм, что является довольно посредственным показателем. Частота хода полотна – до 2 100 ед./мин. Редуктор слабоват, состоит из пластмассовых шестерней. Это значит, что при превышении допустимой толщины материала зубья может «слизать». Плюсом – лазерный указатель реза и плавность, мягкость работы. Седьмое место сегодняшнего рейтинга.


6 место – особенности Metabo STEB 65 Quick

При мощности в 450 Вт глубина пропила по древесине всего 65 мм, по мягким металлам – 6 мм. Довольно скромные характеристики для сетевого оборудования. Правда и вес невелик – менее 2 кг. Поддерживает систему моментальной смены полотен, подсветка отсутствует. Те, кто приобрел этот инструмент, жалуются на недостаточную регулировку держателя полотна.


5 место – аккумуляторный лобзик Dewalt DCS331

Частота хода этого электрического лобзика выше – 3000 ед./мин. Глубина пропила по дереву – 135 мм, по мягким металлам – 10 мм. Подсветка рабочей зоны отсутствует, что огорчает. Подключения к пылесосу или пылесборнику тоже нет, вместо этого – сдув опилок. Вес более трех кг. Пятое место.


4 место – электролобзик с мощным аккумулятором AEG BST 18X

Батарея этой модели – 18 В, однако толщина реза невелика. Она составляет 40 мм для древесины и 10 мм для мягких металлов. Частота хода полотна – 2050 движений в минуту, вес – 3.5 кг. При столь мощной аккумуляторной батарее и значительном весе характеристики могли быть и лучше, а потому четвертое место.


3 место – известный Makita JV0600K

Мощный аппарат в 650 Вт. Возможная толщина распила дерева – 90 мм, мягких металлов – 20 мм, стали – 10 мм. Установлен реостат ограничения максимальной скорости (колесико позади рукоятки). Вес – 2.4 кг. Мгновенная смена полотен, возможность подключения к . Недостаток – отсутствие подсветки места реза и третье место рейтинга.


2 место – электрический лобзик Hitachi CJ 14 DSL

Аккумуляторное устройство с питанием 14.4 В. Глубина пропила – 135 мм по дереву и 10 мм по мягкому металлу. Возможно подключение пылесоса для сбора опилок. Замена полотен проста – нужно только нажать две кнопки по сторонам и фиксатор снимается. Оборудован полосы пропила. Вес 2.6 кг (с батареей). Заслуженное второе место сегодняшнего рейтинга лобзиков 2017-2018 года.


1 место – как всегда впереди немецкое качество– Bosch GST 65B

Дерево, пластик и алюминий для этого инструмента не проблема. Правильно подобранное полотно может с легкостью осилить эти материалы. При испытаниях этот электролобзик, хотя и с трудом, но справился с профлистом и металлом 3 мм, что уже говорит о многом. Возможная толщина цветных (мягких) металлов – до 12 мм, а дерева – до 65 мм.


Мощность электрического лобзика «Bosch GST 65B» составляет всего 400 Вт при скорости вращения ротора 3 100 об/мин. Удобный инструмент, долговечен в работе, заслуженное первое место рейтинга.

Впервые о лобзике, как об электрическом инструменте, начали говорить в 1946 году, когда компания BOSCH выпустила свою первую разработку. Оправданная востребованность электролобзика позволила ему начать свое шествие по всем государствам мира.

Электрический лобзик прочно занимает одно из топовых мест в арсенале домашнего умельца. Один хороший электролобзик, в случае необходимости, может заменить несколько малофункциональных, производя в работе:

  • прямолинейную и фигурную распиловку листов ДСП, ДВП, фанеры, оргстекла, гипсокартона, пластика и др.;
  • распиловку досок, деревянных реек, небольших брусков;
  • придание необходимой формы ламинату, паркету, вагонке;
  • криволинейную резку керамической плитки, отделочных плит из натурального камня с использованием специальной пилки с алмазным напылением;
  • резку металлического листа с использованием пилки по металлу и применением специальной сноровки и умения (последними двумя функциями обладает профессиональный электролобзик).

Критерии правильного выбора электролобзика

Инструмент относят к простому механическому устройству, основным рабочим органом которого является рабочее пильное полотно, закрепленное в ползуне. Ползун, в свою очередь, получает возвратно-поступательное движение от редуктора и двигателя, которые помещаются в корпусе. Нижняя его часть — подошва, сверху закреплена рукоять.

1. Базовым показателем, определяющим, как правильно выбрать электролобзик для дома, является мощность. Инструменты бытового уровня характеризуются величиной от 200 до 350 ватт. Слабосильный инструмент не может работать с жесткими материалами, пилу может заклинить. Но, выиграв в мощности, можно проиграть в весе — более мощные лобзики значительно тяжелее. Бытовые инструменты не подходят для резки металла, массивной древесины.

2. Электролобзик для работы в быту, оснащенный литой платформой надежнее, чем инструмент со штампованным основанием. Материал опоры — предпочтительнее, алюминий с возможностью поворота на 45 линейных градусов. Такая опора необходима для точной фиксации лобзика при резании под определенным углом.

3. При выборе инструмента необходимо обратить внимание на конструкцию штока. Больше половины всех поломок связаны с выходом из строя именно штока. Предпочтительнее выбирать лобзик со штоком круглого или квадратного сечения.

4. Удобство быстрой смены пильного полотна достигается благодаря наличию бесключевого способа крепления пилки. Данный способ может быть обеспечен множеством конструкций, а сорвать резьбу при смене пилки практически невозможно.

5. Регулировка частоты ходов полотна может осуществляться либо курком (от силы нажатия зависит скорость), либо при помощи электронной регулировки колесиком, расположенном на корпусе. И один и другой способ имеют своих почитателей, но нужно учитывать, что минимальная частота (менее 1000 об/мин.) непригодна для работы, например, с пластмассой.

6. Если планируется проведение работ в удаленном от электросети режиме, важно предусмотреть конструкцию с функционированием при запитывании от аккумуляторной батареи. Некоторые модели лобзиков в комплекте поставки имеют 2 аккумулятора и зарядное устройство.

7. Эргономические рукоятки — половина составляющей успеха и удовольствия от работы. При покупке необходимо опробовать, где удобнее лежит рука — на рукояти-скобе или рукояти грибовидной формы. Рукоятка-гриб предпочтительнее для криволинейного фигурного реза.

8. Некоторые производители обеспечивают инструмент светодиодной подсветкой. При выполнении сверхточной работы в условиях недостаточной освещенности необходимо остановить свой выбор именно на этих моделях.

Дополнительные функции электроинструмента предназначены для повышения комфорта и удобства при работе. Это — наличие маятникового механизма (используется при интенсификации резьбовых работ), устройства поворота и фиксации пильного полотна, подсветки зоны функционирования, сдува опилок с уборкой их пылесосом.

Популярные производители электролобзиков

Дилемма — какой электролобзик выбрать при наличии большого ассортимента от разных производителей — решается при близком знакомстве с продукцией мировых брендов.

Так, при производстве электролобзиков стандарт на Т-образные хвостовики поддерживается знаменитыми брендами BOSCH, Festool, DeWALT, AEG, Makita, Kress, Hitachi, Protool, Hilti. Особенности инструмента от компании BOSCH — использование системы SDS (позволяет производить замену пилок без спецприспособлений), аккумуляторного питания.

DeWALT выпускает продукцию с универсальными пилками, пригодными для работы с разными материалами. Кроме того, модели обладают способностью гашения вибрации, регулировки потока воздуха.

Японский производительHitachi (Хитачи) производит инструменты с беспроводным питанием, наличием светодиодной подсветки, 4-позиционным маятниковым механизмом, воздушным отводом опилок.

Электрические лобзики немецкой фирмы AEG отличаются наличием дополнительных функций: маятникового хода, обдува опилок, сверхбыстрой фиксации зажима полотна, гашения вибрации, кнопки блокировки во включенном состоянии.

Инструменты американской компании Black&Decker отличаются воздушным охлаждением, наличием защиты питающего шнура от излома, малым весом, наличием защитного экрана.

Что такое электролобзик — это инструмент с электрическим двигателем и шаговым механизмом, движущим специальной пилой, предназначенной для такого инструмента. Используется для распила деревянных, пластиковых, металлических материалов. Может применяться для создания прямых и сложных, извилистых, пропилов.

В свою очередь, электрический инструмент делится на тот, что подключается к электросети, и аккумуляторные варианты. Они разделяются на группы: бытовые, для использования дома, и профессиональные, которые можно использовать в строительстве или на производстве. Ещё электролобзики отличаются внешним видом, формой рукояти, некоторые модели вообще являются не ручным инструментом, а настольным, этот инструмент крепится к столу или станинам и используется как стационарный.

Как выбрать электролобзик для дома

Чтобы сделать хороший выбор и приобрести недорогой инструмент для дома, необходимо определить, для какой цели он вам нужен, то есть какую работу вы планируете выполнять. Как часто вы планируете ним работать? Какой материал вы будете обрабатывать? Важно ответить на эти вопросы, чтобы определить правильную модель, соответствующую вашим индивидуальным требованием.

При выборе обращайте внимание на следующие технические характеристики:

Эти технические данные помогут выбирать электрический лобзик для дома в соответствии с вашими требованиями к инструменту. Но хороший выбор зависит не только от технических характеристик. Часто на это влияет цена, качество сборки, репутация фирмы.

Основные критерии выбора

Например, лобзик может быть недорогим , но вполне функциональным, и справится с необходимыми операциями без дополнительных, удорожающих данную модель, приспособлений, которыми вы никогда не будете пользоваться.

Обращайте внимание на качество сборки и деталей. Производители стараются удешевить свою продукцию, из-за этого может страдать качество, даже у известных фирм. Поэтому не все модели одной и той же фирмы могут быть качественными.

Помогут выбрать нужный вам электролобзик рейтинг лучших, отзывы владельцев и фото, на котором можно увидеть внешний вид инструмента.

Рейтинг может содержать список самых удачных моделей разных производителей, отсортированных по различным критериям, например, цена/качество или выносливость. Может быть функциональное превосходство над подобными инструментами.

Перечисленная выше информация поможет выбрать хороший, нужный для дома электролобзик. Как выбрать, вы уже знаете. Теперь рассмотрим весь ряд моделей, вошедших в десятку лучших.

Электролобзик: топ 10 лучших

Hitachi CJ90VST

Хороший и добротный электролобзик, достаточно хорошо сидит в руке. Весь потенциал раскрывается при прямых длинных пилах. Предназначен для частого использования дома как бытовой инструмент. Имеет хороший запас мощности . Производитель: Япония.

Интерскол МП-55/500Э М

Эта модель производится в России. Достаточно функциональная, бюджетная машинка. Справится с необходимыми работами по дому или даче. Большое количество сервисных центров гарантирует быстрый и недорогой ремонт.

  • мощность 500 вт
  • регулировка частоты хода пилы от 800 до 3000 в минуту
  • винтовой зажим пилы
  • максимальная глубина пропила дерево/металл 55/6
  • подошва штампованная из металла с возможностью регулировки наклона угла до 45 градусов
  • 4 ступени регулятора маятникового хода
  • патрубок для подсоединения пылесоса
  • вес 1.6 килограмма.

Выбирал лобзик себе для домашнего использования. Смущало российское производство, но цена подкупила, решил рискнуть и остался доволен. Для бытового применения хватает с головой.

Фиолент ПМ 5-750Э М

Производится в Симферополе. Имеет хорошие характеристики, такой лобзик справится с поставленными задачами на ура. Если взять весь ряд выпущенных «Фиолентом » электролобзиков, то эта модель вобрала в себя всё самое лучшее, она хорошо доработана и сбалансирована. Выбрать этот инструмент будет хорошим решением.

Bosch PST 18 LI 0

Немецкий производитель, отличное качество. Можно назвать «умным» из-за реализации сразу нескольких технологий. Эта модель является аккумуляторным вариантом, питается от 18-вольтового аккумулятора. Такой инструмент пригодится там, где нет стационарной электросети или возможности подключения к таковой. Достаточно компактный электрический инструмент . Делает хороший, качественный рез.

Makita JV100DZ

Хороший лобзик от японского производителя. Пользователи оставляют хороший отзыв об этой фирме. Эта модель тоже аккумуляторная. Лёгкая и простая в использовании, подойдёт для работы по дому. Качественные детали и сборка гарантированы производителем.

  • мощность 130 Вт
  • регулировка частоты хода пилы осуществляется кнопкой включения, максимально 2400 в минуту
  • винтовой зажим пилы
  • максимальная глубина пропила дерево/металл 65/2
  • литая алюминиевая подошва с регулировкой угла наклона 45 градусов
  • электронный тормоз двигателя
  • патрубок подключения пылесоса
  • вес 1. 7 килограмма
  • аккумулятор 10.8 вольт.

Ryobi R18JS

Мощный электрический аккумуляторный лобзик. Хороший бренд говорит о качественной сборке. Данный аппарат справится с любыми сложными задачами. Такой инструмент пригодится как дома, так и на производстве. Имеет хорошую продолжительность работы от одного заряда аккумулятора.

Покупая инструмент, решил, что лучше один раз переплатить за качество, и не промахнулся. В результате у меня есть мощный и надёжный аппарат, который даже при интенсивном использовании не подводит.

Matabo Steb 140 Plus Case

Нужный, мощный лобзик от немецкого производителя. Модель входит в класс профессионального инструмента. Вынослив при долгих нагрузках, достаточно компактен для своего класса. Все операции производит с лёгкостью. Имеет все необходимые для профессионального использования функции .

DeWalt DW331K

Дорогой, но в то же время нужный электрический инструмент. Согласно отзывам владельцев, все недостатки заключаются только в том, что производитель не встроил подсветку, а в остальном всё превосходно, нареканий нет. Такой лобзик можно выбрать для профессиональной работы. Он не боится жёстких условий труда. Обладает всеми необходимыми характеристиками для этого . Страна производитель: Чехия.

  • мощность 701 Вт
  • регулировка частоты хода пилы от 0 до 3100 в минуту
  • быстрозажимной механизм замены пилы
  • максимальная глубина пропила дерево/металл 135/12
  • литая подошва с возможностью регулировки угла наклона 45 градусов
  • 4-ступенчатый регулятор маятникового хода
  • плавный пуск
  • функция подключение пылесоса
  • вес 2.8 килограмма.

Makita DJV181Z

Ещё одна аккумуляторная модель, способна выполнить весь список работ, которые должен выполнять профессиональный лобзик. Это мощная, качественная, хорошо сбалансированная машинка. Форма спроектирована так, чтобы не уставали руки при длительной работе. Справится с плотными материалами, при этом не теряет качество чистого реза.

Искал аккумуляторный вариант, так как работаю кровельщиком, и лишние провода попросту мешают. Остался доволен, поскольку работа значительно ускорилась. Лобзик мощный, справляется с любыми задачами. Рекомендую тем, кто работает на высоте — не пожалеете.

Bosch GST 160 BCE L-Boxx

Это одна из самых дорогих моделей среди сетевых вариантов. Представляет собой воплощение мощности и качества. Профессиональный инструмент для производства и строительных работ. Удобный и не тяжёлый для своих характеристик. Выбрать этот вариант — значит обеспечить себя хорошим, надёжным инструментом .

Выбор на рынке электроинструмента очень велик. Но ваша цель выбрать тот , что нужен вам для ваших потребностей, и здесь важно найти золотую середину между ценой и качеством.

Как своими руками сделать самодельный лобзиковый станок из обычного электрического лобзика. Материалы и инструменты выпиливание сделал новый лобзиковый станок дерево Станок из лобзика своими руками


Статья в первую очередь будет полезна тем людям, которые часто работают с деревом в качестве хобби, не зарабатывая этим деньги. Автором представлен довольно бюджетный проект настольного электролобзика, который можно собрать за один день, при минимальных затратах на материалы.

Для создания станка понадобятся такие материалы:
— Рабочий ручной электролобзик;
— Фанера;
— Саморезы и болты с гайками;
— Направляющие мебельных ящиков;
— Два подшипника;
— Стягивающая пружина;
— Баллончик с краской;
— Самоклеющаяся бумага.

Материалы и инструменты стандартные, имеющиеся в каждой мастерской.

Шаг 1. Корпус.
Первым шагом будет создание корпуса для ручного электролобзика из фанеры. Тут необходимо заранее продумать, где будет располагаться отверстия под выключатель и регулятор скорости.
Должно выйти примерно так:

Шаг 2. Столешница.
За основу столешницы лучше взять толстый кусок ДСП с хорошим покрытием, поскольку на него в процессе эксплуатации станка будут тереться обрабатываемые заготовки.

В ДСП просверливается отверстие для пилки. Сам электролобзик будет крепится к тыльной стороне столешницы.
Так же из мебельных направляющих изготавливается вынос для крепления стрелы:

Вот как это выглядит в сборе:

И столешница крепится к корпусу:

Шаг 3. Стрела.
Сама стрела будет изготовлена из двух мебельных направляющих. Они скручиваются между собой болтами для усиления жесткости.

Опоры стрелы изготавливаются из ДСП. Перед их покраской и установкой промеряется точка крепления стрелы к опоре. Перед этим их необходимо установить на свое место:

После этого в опоре необходимо просверлить отверстия под посадочные места подшипников.

Шаг 4. Покраска.
Подготовленные опоры красятся с баллончика.

Пока они сохнут, сам станок обклеивается самоклейкой.

Шаг 5. Сборка.
В опоры вставляются подшипники,и они прикручиваются на свое место.

Ось крепления стрелы будет выполнена из двух болтов, вкрученных в направляющие как показано на фото. Диаметр болтов подбирается в соответствии с диаметром внутренней обоймы подшипника.

Болты надежно затягиваются, после чего две половинки прикручиваются к друг другу.

Вот наглядно показано как стрела будет закреплена в опорах:

Стрела устанавливается на свое место и фиксируется гайками.

Далее необходимо установить стягивающую пружину. Она необходима для того, чтобы возвращать стрелу в исходное положение, после того как лобзик потянет ее вниз. Таким образом и будут совершаться возвратно поступательные движения пилки. Ее необходимо отрегулировать так, чтобы она не была через чур мягкой (это затруднит процесс работы станка) и через чур жесткой (это может привести к перегреву двигателя лобзика).

Как ее закрепить показано на фото:

Затем из тонкой полоски метала (1 мм) необходимо изготовить крепления пилки к стреле. Они должны свободно вращаться на оси, поскольку при работе стрела меняет угол наклона к лобзику, и если они будут статичны, это может привести к поломке пилки.

Вот как должны выглядеть крепления:

Опоры стрелы дополнительно усиливаются длинным болтом, его можно увидеть на фото:

Шаг 6. Электронная часть.
Поскольку доступ к ручному электролобзику ограничен, необходимо вывести элементы управления на внешнюю часть корпуса.

Для регулировки частоты вращения электродвигателя лобзика автором был использован фазовый регулятор мощности. Вот его электрическая схема.

Идея создания самодельного электролобзика чаще всего обусловлена недостатками, которыми обладает фабричный ручной инструмент. Можно сделать своими руками небольшой настольный станок, который будет включать толкатель, возвратно-поступательный двигатель, систему натяжения пилки. При этом вам не понадобятся сложные чертежи – поняв суть, легко добиться результата.

Желание создать самодельный электролобзик может возникать по нескольким причинам:

  1. Нет электропитания в мастерской, но есть возможность пользоваться двигателями внутреннего сгорания малой мощности.
  2. Есть пневматические двигатели, но мощности компрессора не хватает для серийного инструмента.
  3. Питание электродвигателя происходит от аккумуляторов или солнечных батарей, мощности источника недостаточно для применения электроинструмента.
  4. Требуется получить параметры движения пилы, недостижимые при использовании серийного инструмента.

Сконструировать электролобзик не составляет труда. Типовая структура выглядит так:

Установку легко приспособить под любой источник крутящего момента. Пара шкивов (один располагается на валу двигателя, другой – приводит в движение кривошипно-шатунный механизм) позволяют варьировать передаточное число, снижая нагрузку на силовой агрегат и позволяя получить нужные обороты (они же отвечают за количество ходов пилы в минуту) на исполнительном устройстве.

Станок, построенный по приведенной выше схеме, может иметь самую разную конфигурацию , материал изготовления также выбирается индивидуально. Пример готовой установки имеет такой вид:

Недостатки ручного электролобзика

Ручной электролобзик предназначен для формирования ровных срезов . При этом по мере износа роликов, штока, толкателя может наблюдаться биение пилы и отклонение ее от прямой, изменение угла атаки. Вне зависимости от качества узлов инструмента, всегда присутствуют следующие особенности:

  1. При затуплении пилы наблюдается отклонение от прямой при распиле материала неравномерной плотности (например, ДСП низкого качества). Пила способна уйти с линии реза, встретив сучок в древесине.
  2. При попытках сделать фигурный радиусный пропил, можно наблюдать следующую картину: верхняя линия реза, за которой следит работник, идет по точной траектории, нижняя – отклоняется, уходит в сторону, радиус становится больше. Чем выше износ инструмента и ниже острота пилы, тем сильнее выражено данное явление.
  3. С некоторыми материалами нельзя работать, используя подхват или нижнюю подачу пилы. От плотника требуется крайне равномерно вести инструмент вперед, что невозможно сделать очень точно, в результате наблюдается биение пилы по траектории входа и выхода.

Еще сложнее работать с тонкими, предназначенными для фигурных резов пилами. Если нет практики, добиться хорошего результата весьма сложно, особенно на толстой плите или материалах из дерева. Рассмотрим, как можно сделать работу столяра проще, а результат — лучше.

Стандартные решения

Станок из ручного электролобзика делается на основе простого столика . Это приспособление распространено, изготавливается серийно, образцы можно увидеть на фотографиях ниже.

Механика работы проста:

  • Лобзиковый станок четко фиксирует инструмент, гарантируя отсутствие влияния человеческого фактора (рука может вести электролобзик неровно).
  • Наличие опоры позволяет двигать устройство без отклонений по траектории.

С помощью столика лобзики начинают резать по прямой, однако возможности такого приспособления ограничены. Если снять боковой упор и попытаться вести заготовку, формируя криволинейный рез, возникают те же проблемы отклонения пилы. Решить проблему можно применением простой пилы, жестко закрепленной парой роликов. Делать фигурные резы теперь удобно и быстро. Как выглядят самоделки и промышленные изделия данного типа показано на следующих фото.


Устройства натяжения для фигурных резов

Для выполнения очень тонких и точных фигурных резов можно сделать станок из электролобзика с системой натяжения пильного полотна. Идея создания своими руками состоит в следующем:

  1. Используется очень тонкая пила, в идеале – для ручного лобзика.
  2. К штоку электроинструмента присоединена струбцина, которая будет натягивать режущее полотно.
  3. Система стабилизации траектории движения будет регулировать как одну свободу хода, так и две (горизонталь и вертикаль).

В качестве натяжного блока применяется струбцина ручного лобзика , к которой изготавливается переходник, в свою очередь вставляемый в зажимное приспособление штока электроинструмента. Для обеспечения регулировки одной свободы движения применяется пара уголков и болт. Результат реализации идеи представлен на следующем фото.

Пила обеспечивает четко вертикальное движение, можно создать хорошее натяжение, однако в горизонтальном направлении есть обязательное биение. Полотно идет с подхватом, двигается не по прямой.

Развитие данной идеи – на следующем фото. Здесь двигается фиксирующая траекторию деталь, а металлическая струбцина обеспечивает жесткость конструкции и механическое сопротивление.

Система стабилизирована в двух степенях свободы, сделанный с ее помощью рез – аккуратный и точный. Применяя шнур с алмазным покрытием для ручного лобзика, можно резать стекло без формирования неаккуратных сколов на краях.

Приспособления для крайне тонких работ

Если необходимо действовать крайне деликатно и медленно, потребуется снизить усилие на режущем полотне и одновременно обеспечить сильное натяжение и точное движение пилки. Для этого самодельный электролобзик оснащают распорными устройствами с длинными плечами.

Электроинструмент при этом действует не в зоне реза, а на некотором отдалении. Это позволяет, в зависимости от пожеланий столяра, регулировать усилие, скорость и амплитуду движения пилы. Один из вариантов реализации идеи представлен на следующем фото.

В зависимости от потребностей мастера, конструкция может выполняться из стали, иметь дополнительные фиксирующие зоны, электроинструмент устанавливаться не жестко, а с возможностью движения в пределах своей опорной балки.

На практике такие решения применяются редко. Для тонких работ, которые выполняются постоянно, гораздо выгоднее приобрести специализированный лентопильный станок, который обеспечит качество и производительность.

Как видно из представленных конструкций, электролобзик можно сделать даже из швейной машинки, имеющей движущийся шток.

Настольный лобзиковый станок предназначен для выпиливания различных деталей, имеющих сложную конфигурацию, из листовых материалов. Данный инструмент способен работать с МДФ, ДСП, ДВП и многими другими. Также лобзики могут производить выпиливание внутренних контуров деталей, если предварительно проделать небольшое отверстие. Данный инструмент отличается широким спектром применения, поскольку он способен обеспечит высокую производительность труда, чего не добиться обычной ножовкой.

Конструктивные особенности

Схемы устройства всех лобзиковых станков обычно одинаковые. Рассмотрев внимательно чертежи, где изображен данный инструмент, можно увидеть следующие его конструктивные узлы:

  • станина, которую также часто называют корпусом. Она предназначена для размещения всех конструктивных элементов агрегата;
  • приводной механизм;
  • кривошипно-шатунный механизм. Он необходим для преобразования вращательной энергии вала двигателя в движения пилки, используемой во время работы;
  • сдвоенное коромысло. Оснащено крепежными деталями для пилки и натяжным устройством;
  • рабочий стол. В некоторых современных моделях он имеет механизм поворота, который осуществляет передвижение на заданный угол.

Как сделать станок из электролобзика?

Для изготовления лобзикового станка из ручного электролобзика нужно следовать такой инструкции:

  1. Вначале необходимо сделать стол, где будет в дальнейшем установлен самодельный лобзиковый станок. Для этого используют любой прочный листовой материал – толстую фанеру, металл и другие.
  2. В столе проделывают сквозные отверстия, предназначенные для режущего полотна и различных крепежных деталей.
  3. Полученный лобзиковый стол устанавливают и надежно закрепляют на пригодном деревянном столе.
  4. Полученный стол оснащается направляющими рейками.
  5. Внизу закрепляют ручной лобзик, что позволяет заменить приводной механизм станка и многие другие его конструктивные элементы.

Изготовить такой лобзиковый станок своими руками под силу каждому. Его преимущество заключается в том, что в любой момент данный агрегат можно быстро разобрать и использовать только ручной инструмент.

Самодельный лобзиковый стол-станок из ручного электролобзика

Как изготовить более профессиональный инструмент?

Самодельный лобзиковый станок может иметь все качества, которые присутствуют в профессиональном оборудовании. Для его изготовления нужно придерживаться такой инструкции:

  1. Станину изготовляют из любого прочного материала – фанеры 12 мм, пластика, текстолита и других. Она должна состоять из основания, корпуса для размещения всех конструкционных узлов и рабочего стола.
  2. С другой стороны размещают качалку с эксцентриком. Их нужно соединить между собой, используя металлические пластинки с подшипниками втулочного типа. Получившуюся конструкцию устанавливают при помощи винтов.
  3. Промежуточный вал формируется из нескольких подшипников.
  4. Металлический шкив очень плотно надевается на вал и закрепляется винтовое соединение.
  5. Для изменения характеристик движения качалки на эксцентриковом фланце делают 4 отверстия круглой формы с резьбой. Они должны размещаться от осевой линии на разном расстоянии. Амплитуда движения качалки регулируется местом установки винтов.
  6. Качалка формируется из деревянных коромысел, которые прикрепляются на шарнирном соединении к стойке.
  7. На задних концах коромысел проделывают небольшие пропилы. Они предназначены для установки винтов напряжения.
  8. Передние концы коромысла предназначены для установки пилки. Она передвигается при помощи специальных металлических шарниров. Перед креплением пилки ее устанавливают в паз, размещенный на рабочем столе.
  9. Стойку качалки делают из цельного куска прочного материала. В верхнем ее конце проделывают паз для установки коромысла, а около нижнего – вырезают небольшое отверстие прямоугольной формы для монтажа второго коромысла.

Как сделать станок из швейной машинки?

Из швейной машинки получается отличный лобзиковый станок, которые снабжен регулятором перемещения пилки. Сделать его нетрудно, если придерживаться такой инструкции:

  1. Из нижней части машинки демонтируют механизм плетения нити. В некоторых моделях он может размещаться в другом месте.
  2. Для демонтажа данного узла необходимо вынуть несколько болтов, после чего снять шплинт и приводной вал.
  3. Откручивается верхняя защитная панель. После этого паз, по которому перемещается швейная игла, необходимо расширить под параметры пилки.
  4. Сам режущий элемент также немного видоизменяется. Его подрезают согласно длине швейной иглы.
  5. Делать переходник для установки режущего элемента необязательно. Вместо этого, можно немного сточить верхние резцы и обработать нижнюю зону полотна.
  6. Пилочку вставляют в иглодержатель и начинают работу.

Все представленные варианты изготовления лобзиковых станков очень удачны. Полученные агрегаты отличаются высокой продуктивностью труда, а смастерить их совсем нетрудно. В зависимости от своих умений, каждый мастер сможет выбрать лучшую модель самодельного оборудования.

Видео: Лобзик из швейной машинки

  1. Ручной инструмент
  2. Электролобзик
  3. Подготовка трафарета
  4. Технология процесса пиления
  5. Дефекты в работе

Резьба по дереву лобзиком стремительно набирает популярность: многие желают приобрести интересный предмет декора для украшения дома, мебели и даже одежды! Резные предметы из различной толщины органично вписываются в любой стиль интерьера, часто люди приобретают фоторамки для фотографии с орнаментом, выпиленные слова и буквы или заказывают замысловатые полочки и другие интересные изделия. Мало кто знает, что художественное выпиливание лобзиком из фанеры – дело, доступное любому человеку, даже неподготовленному и неопытному . Необходимо только понять, как работать с инструментом.

Что такое лобзик: общее описание

Лобзик – инструмент, предназначенный для выпиливания из фанеры различных контуров, в том числе криволинейных. Он оснащен лезвием с мелкими зубцами, способными сделать срез фанеры ровным без образования значительных заусениц.

Ручной инструмент

Родоначальник этого типа инструмента – ручной лобзик. Он представляет собой металлическую дугу в форме буквы «U», между концами которой натянуто пилящее лезвие, прикрепленное к зажимам. Они надежно удерживают пилку при работе и позволяют регулировать ее натяжение. С одной стороны рамки находится рукоятка.

Зажимы на инструменте могут вращаться, создавая разные плоскости для пиления, тем самым предоставляют возможность для резьбы по дереву разной сложности.

При выпиливании из фанеры ручным лобзиком надо быть аккуратным: его конструкция довольно хрупкая, при интенсивной работе лезвие часто рвется от усилия и нагрева, потому его приходится заменять. Для этого каждый мастер должен иметь несколько десятков запасных пилок.

При работе с лобзиком для резьбы внутренних контуров удобно использовать такую вспомогательную дощечку, как на фото: она поможет и стол защитить, и решить проблему удобного расположения заготовки.

Электролобзик

Инструмент работает от электрической сети. Он представляет собой корпус, в котором размещены рабочие механизмы, на нем же сделана ручка для управления. Пилящий орган расположен в передней нижней части. Лезвие часто защищено лапкой, которая позволяет вырезать контур ровно по линии без отклонений. Продвинутые и профессиональные модели лобзика имеют различные насадки, облегчающие процесс распила и выравнивающие края фанеры.

Лезвия могут иметь разные зубья по форме и размеру. Необходимо подбирать соответствующие обрабатываемому материалу пилки, чтобы не происходило повреждений и порчи фанерного листа при эксплуатации механизма.

Классификация электролобзиков по мощности и применению:


В инструкции как пользоваться электролобзиком, или в техническом паспорте должны быть расписаны основные параметры инструмента, которые необходимо учитывать при использовании механизма.

Инструменты для резьбы по дереву

Выпиливание лобзиком – процесс творческий, но требует подготовки и дополнительного оборудования. Что потребуется для работы:


Подготовка трафарета

Чертежи для выпиливания лобзиком могут быть разного размера, в зависимости от масштаба изготавливаемого изделия. Для создания схемы полки, элемента мебели или составной объемной игрушки можно взять большой лист ватмана А1 или А0, подойдут и оставшиеся после ремонта обои, для маленьких фигурок берут обычную бумагу А4 или другой подходящий формат.

На поверхности ярким карандашом или маркером рисуем контур будущего изделия, придерживаясь размеров. Это может быть элемент для сборки мебели, полочка или другое изделие большого размера.

Шаблоны для выпиливания лобзиком представлены в сети столь в широком разнообразии, что выбрать подходящий может быть трудно. Гораздо проще придумать свои узоры для выпиливания и перенести их на бумагу.

Перенос изображения на поверхность фанеры или досок

Прежде, чем начать выпиливание лобзиком, необходимо перенести изображение с трафарета на деревянную или фанерную заготовку. Для этого из листа вырезаем фигуру, прикладываем ее к поверхности фанеры и аккуратно обводим. Желательно, чтобы линия была ровной и точной. Пользуемся простым карандашом, чтобы при необходимости можно было поправить линию, стерев ее ластиком.

Контур наносим с тыльной стороны, чтобы на готовом изделии не было видно остатков линий. Внутреннюю площадь можно заштриховать, чтобы не срезать лишнего и обозначить неприкосновенные участки.

Важно перенести рисунок таким образом, чтобы свести к минимуму выпиливание лобзиком вдоль волокон – так сложно получить ровную линию.

Технология процесса пиления

Как пользоваться лобзиком, наверняка, многие слышали. Работа с инструментом не вызовет сложностей, если к ней правильно подготовиться.


Резьба по фанере начинается с внутренних контуров рисунка . Для этого надо сделать прорези для вставки лезвия инструмента:

  • Фанера часто берется тонкая, и при срезании большого контура проблем не возникнет, а в маленьком остатке может возникнуть напряжение. Пиление лобзиком внутри способно повредить изделие – сколы, заусеницы, рассечение;
  • Так проще работать: вам всегда есть, за что держать заготовку. С большим листом гораздо проще обращаться, чем пытаться удержать маленькое выпиленное изделие во время формирования его внутренней части.

Как пилить электролобзиком :


Работа электролобзиком намного проще, чем ручным инструментом, здесь не нужно прилагать физические усилия и процесс идет быстрее.

Как пилить лобзиком :


Ничего сложного, как видите, в этом процессе нет.

Дефекты в работе

Если вы не соблюдали технологию, неправильно держали инструмент, пила может просто сместиться с линии. Почему лобзик пилит криво:

  • наклонили инструмент во время работы;
  • ослабилось натяжение пилки;
  • у электрического возможно ослабление крепления пилы.

Чтобы избежать подобных неполадок, перед началом пиления обязательно проверяйте натяжение пилы и крепление всех рабочих элементов. Если лезвие скосилось и застряло, лучше начать все сначала и сделать линию параллельно дефектной.

Немного о технике безопасности

Техника безопасности при работе с лобзиком для выпиливания фанеры и дерева простая:

  • Используйте защитные средства – очки, перчатки, халат. Эти вещи защитят вас от пыли и мелкой стружки.
  • Распиливание ручным лобзиком следует проводить аккуратно, чтобы не повредить пальцы пилкой. Соблюдайте расстояние между телом и инструментом.
  • Если вы новичок, внимательно прочитайте инструкцию, как пользоваться электролобзиком, основные характеристики инструмента. Эта информация поможет избежать случайных травм и поломки агрегата.

Резьба по дереву электролобзиком требует аккуратности и внимания. От этих качеств зависит и ваше здоровье, и целостность готового изделия.

Что можно сделать из фанеры: интересные идеи и рисунки

Выпиливание по дереву электролобзиком или ручным инструментом – процесс творческий. Можно создать множество декоративных изделий разного направления:


Чертежи поделок из фанеры не обязательно должны быть выполнены в точных размерах. Даже взяв пример из интернета и поменяв немого его пропорции, вы получите уникальное изделие, которого точно ни у кого в таком виде нет.

Поделки из фанеры своими руками можно раскрасить или оставить в натуральном цвете, можно приклеить на них пуговицы, бусины, ленты и другой декор, чтобы оживить изделие. Для этого стоит привлечь к работе детей, их фантазия – бездонный кладезь интересных идей.

Предлагаем вам схемы с фото для вырезания лобзиком из фанеры.

Вы можете придумать сами, что можно выпилить, пользуясь ручным или электрическим инструментом, сделать собственный эскиз и перенести его на бумагу, затем на полотно дерева или фанеры.

Резьба лобзиком по фанере требует определенных знаний и навыков. Если у вас их нет, примите во внимание следующие правила:


Идея создания самодельного электролобзика чаще всего обусловлена недостатками, которыми обладает фабричный ручной инструмент. Можно сделать своими руками небольшой настольный станок, который будет включать толкатель, возвратно-поступательный двигатель, систему натяжения пилки. При этом вам не понадобятся сложные чертежи – поняв суть, легко добиться результата.

Как изготовить собственную установку

Желание создать самодельный электролобзик может возникать по нескольким причинам:

  1. Нет электропитания в мастерской, но есть возможность пользоваться двигателями внутреннего сгорания малой мощности.
  2. Есть пневматические двигатели, но мощности компрессора не хватает для серийного инструмента.
  3. Питание электродвигателя происходит от аккумуляторов или солнечных батарей, мощности источника недостаточно для применения электроинструмента.
  4. Требуется получить параметры движения пилы, недостижимые при использовании серийного инструмента.

Сконструировать электролобзик не составляет труда. Типовая структура выглядит так:

Установку легко приспособить под любой источник крутящего момента. Пара шкивов (один располагается на валу двигателя, другой – приводит в движение кривошипно-шатунный механизм) позволяют варьировать передаточное число, снижая нагрузку на силовой агрегат и позволяя получить нужные обороты (они же отвечают за количество ходов пилы в минуту) на исполнительном устройстве.

Станок, построенный по приведенной выше схеме, может иметь самую разную конфигурацию, материал изготовления также выбирается индивидуально. Пример готовой установки имеет такой вид:

Недостатки ручного электролобзика

Ручной электролобзик предназначен для формирования ровных срезов. При этом по мере износа роликов, штока, толкателя может наблюдаться биение пилы и отклонение ее от прямой, изменение угла атаки. Вне зависимости от качества узлов инструмента, всегда присутствуют следующие особенности:

  1. При затуплении пилы наблюдается отклонение от прямой при распиле материала неравномерной плотности (например, ДСП низкого качества). Пила способна уйти с линии реза, встретив сучок в древесине.
  2. При попытках сделать фигурный радиусный пропил, можно наблюдать следующую картину: верхняя линия реза, за которой следит работник, идет по точной траектории, нижняя – отклоняется, уходит в сторону, радиус становится больше. Чем выше износ инструмента и ниже острота пилы, тем сильнее выражено данное явление.
  3. С некоторыми материалами нельзя работать, используя подхват или нижнюю подачу пилы. От плотника требуется крайне равномерно вести инструмент вперед, что невозможно сделать очень точно, в результате наблюдается биение пилы по траектории входа и выхода.

Еще сложнее работать с тонкими, предназначенными для фигурных резов пилами. Если нет практики, добиться хорошего результата весьма сложно, особенно на толстой плите или материалах из дерева. Рассмотрим, как можно сделать работу столяра проще, а результат — лучше.

Стандартные решения

Станок из ручного электролобзика делается на основе простого столика. Это приспособление распространено, изготавливается серийно, образцы можно увидеть на фотографиях ниже.

Механика работы проста:

  • Лобзиковый станок четко фиксирует инструмент, гарантируя отсутствие влияния человеческого фактора (рука может вести электролобзик неровно).
  • Наличие опоры позволяет двигать устройство без отклонений по траектории.

С помощью столика лобзики начинают резать по прямой, однако возможности такого приспособления ограничены. Если снять боковой упор и попытаться вести заготовку, формируя криволинейный рез, возникают те же проблемы отклонения пилы. Решить проблему можно применением простой пилы, жестко закрепленной парой роликов. Делать фигурные резы теперь удобно и быстро. Как выглядят самоделки и промышленные изделия данного типа показано на следующих фото.


Устройства натяжения для фигурных резов

Для выполнения очень тонких и точных фигурных резов можно сделать станок из электролобзика с системой натяжения пильного полотна. Идея создания своими руками состоит в следующем:

  1. Используется очень тонкая пила, в идеале – для ручного лобзика.
  2. К штоку электроинструмента присоединена струбцина, которая будет натягивать режущее полотно.
  3. Система стабилизации траектории движения будет регулировать как одну свободу хода, так и две (горизонталь и вертикаль).

В качестве натяжного блока применяется струбцина ручного лобзика, к которой изготавливается переходник, в свою очередь вставляемый в зажимное приспособление штока электроинструмента. Для обеспечения регулировки одной свободы движения применяется пара уголков и болт. Результат реализации идеи представлен на следующем фото.

Пила обеспечивает четко вертикальное движение, можно создать хорошее натяжение, однако в горизонтальном направлении есть обязательное биение. Полотно идет с подхватом, двигается не по прямой.

Развитие данной идеи – на следующем фото. Здесь двигается фиксирующая траекторию деталь, а металлическая струбцина обеспечивает жесткость конструкции и механическое сопротивление.

Система стабилизирована в двух степенях свободы, сделанный с ее помощью рез – аккуратный и точный. Применяя шнур с алмазным покрытием для ручного лобзика, можно резать стекло без формирования неаккуратных сколов на краях.

Приспособления для крайне тонких работ

Если необходимо действовать крайне деликатно и медленно, потребуется снизить усилие на режущем полотне и одновременно обеспечить сильное натяжение и точное движение пилки. Для этого самодельный электролобзик оснащают распорными устройствами с длинными плечами.

Электроинструмент при этом действует не в зоне реза, а на некотором отдалении. Это позволяет, в зависимости от пожеланий столяра, регулировать усилие, скорость и амплитуду движения пилы. Один из вариантов реализации идеи представлен на следующем фото.

В зависимости от потребностей мастера, конструкция может выполняться из стали, иметь дополнительные фиксирующие зоны, электроинструмент устанавливаться не жестко, а с возможностью движения в пределах своей опорной балки.

На практике такие решения применяются редко. Для тонких работ, которые выполняются постоянно, гораздо выгоднее приобрести специализированный лентопильный станок, который обеспечит качество и производительность.

Как видно из представленных конструкций, электролобзик можно сделать даже из швейной машинки, имеющей движущийся шток.

tehnika.expert

Настольный электролобзик своими руками | Строительный портал

Настольный электролобзик является незаменимой вещью для любого хозяина, привыкшего самостоятельно справляться с домашними работами. Особенно электрические лобзики хороши для жителей частного сектора, любителей ручного труда и дачного отдыха. От своего прообраза, обыкновенного ручного лобзика, настольная электрическая модель ушла достаточно далеко. Настольный электролобзик позволяет облегчить и ускорить процедуру выпиливания, не говоря о повышении качества.

Понятие настольного электролобзика

Лобзик представляет из себя пилу, которая характеризуется возвратно-поступательными движениями пильного полотна, выступающего рабочим органом. Он имеет лыжу, предназначенную для направления пильного полотна при перемещении по поверхности, что обрабатывается, и совершающую движения с частотой в минуту до 3000 колебаний.

Данный инструмент был изобретен в 1946 году. Его создатель — Альберт Кауфман, который заменил иглу в швейной машинке на лезвие. В продаже инструмент появился уже в 1947 году. Ручной электролобзик имеет корпус с плоской платформой и ручку. Главное отличие электрического лобзика от ручного заключается в его большей функциональности и качестве разрезания.

Внутри расположен электрический двигатель и специальный механизм, который приводит в движение лезвие. В стационарных лобзиках ручка отсутствует, а платформа располагается сверху. В передней части механизма находится направляющая, в нижней — выдвижное полотно, которое перемещается и проделывает разрезы.

Инструмент работает следующим образом: пилка для настольного электролобзика надежно закрепляется зажимами в ползуне. Возвратно-поступательные движения имеют частоту до 3000 ходов и могут регулироваться. Опорная платформа позволяет лобзику делать упор на распиливаемую деталь, поэтому работа ведется очень точно.

Предназначение настольного электролобзика

Лобзик является неотъемлемой принадлежностью каждой мастерской и каждого любителя. Его тоненькая пилка может с успехом разделить фанеру, медь, железо, толстые доски, латунь, сталь. Инструменты бывает с моторным, ножным или ручным приводом и отличаются большей производительностью. Электрический лобзик просто незаменим для столяров, работников с деревом, оформителей мебели, гипсокартонщиков, изготавливающих сложные детали.

Электрический лобзик может выполнять прямые и криволинейные разрезы на заготовках со сложной формой и различных листовых материалах без нарушения внешнего контура. Наиболее часто настольные лобзики используют для разрезания дерева и деревянных плит, фигур со сложным очерком из ламината и гипсокартона, пластмассовых заготовок, также для резки листового металла.

Настольный электрический лобзик выполняет чистые разрезы сложной формы и работает с мелкими деталями. За счет стойкого и зафиксированного положения во время работы достигается высокая точность реза. Пилка имеет стабильный ход благодаря системе натяжения и направляющих, которых лишены ручные лобзики. Большой размер столика делает его устойчивым, поэтому соблюдается точно заданное направление пиления.

Виды электролобзиков

На сегодняшний день на рынке электроинструмента представлено большое разнообразие электролобзиков, которые различаются по характеру применения, техническим характеристикам, типу электропитания и конструктивным особенностям. В строительных магазинах можно купить настольный электролобзик на любой вкус и кошелек.

По конструктивным особенностям сложно провести классификацию, потому что каждая фирма-производитель стремится свою продукцию снабдить особенностями, которые призваны облегчить и улучшить работу инструмента. В этом отношении значимым параметром выступает форма ручки.

Устоялись две разновидности ручки — грибовидная и D-образная. Лобзик со скобовидной ручкой требует работы одной рукой. Это увеличивает возможности использования лобзика, однако несколько отрицательно влияет на качество реза материала.

Грибовидные ручки предполагают выполнение более аккуратных резов при удерживании лобзика двумя руками, предварительно зафиксировав разрезаемую заготовку. Выбор лобзика с определенной формой ручки зависит от финансовых возможностей и личных предпочтений покупателя. Выбирать стоит тот лобзик, с которым работать будет удобней.

Бытовые электролобзики не предназначены для интенсивного использования, но невысокая цена настольного электролобзика и мощность, которой хватает для бытовых нужд, делают их незаменимыми в домашнем хозяйстве.

Профессиональные электролобзики характеризуются высокой износостойкостью и возможностью ежедневного многочасового (до 8 часов) использования. Существенная мощность подобных лобзиков позволяет совершать обработку материалов большой толщины. Расширенная комплектация и улучшенные характеристики отражаются на цене.

Среди профессиональных лобзиков выделяются также промышленные, что характеризуются большей приспособленностью к сложным операциям и особенностями привода – к примеру, увеличенным напряжением электропитания. Промышленные модели представляют собой станки, которые предназначены для деревообрабатывающей промышленности.

По типу электропитания бывают сетевые и аккумуляторные электролобзики. Сетевые модели питаются от сети электроснабжения со стандартным напряжением. Если для вас важна производительность, то стоит выбрать сетевой электроинструмент.

Аккумуляторные электролобзики обеспечивают независимость от наличия розеток и большую мобильность во время работы. При покупке аккумуляторной модели стоит обратить внимание на разновидность аккумулятора. Повышенные эксплуатационные характеристики присущи литий-ионным батареям. Емкость батареи отвечает за продолжительность работы без подзарядки.

Достоинства настольных электролобзиков

Настольный электрический лобзик является стационарной конструкцией, поэтому данный режущий тип инструмента имеет много достоинств. Современные модели могут работать с деревянными материалами толщиной в 40-50 миллиметров. В качестве рабочего органа выступает узкая пила, которая совершает вертикальные поступательно-возвратные движения. За счет особенностей насечки зубьев и механики движений пилки материал вырезается путем хода вверх.

Настольный элеткролобзик позволяет выпиливать сложные декоративные детали, производить продольные, прямые, наклонные и поперечные пропилы. Широкая столешница позволяет обрабатывать крупные детали и делать разрезы внутри широких заготовок. Надежное крепление защищает корпус от лишних колебаний и позволяет хорошо располагать материал, поэтому мотор может работать без перегрузок.

Достоинствами настольных электролобзиков можно назвать хорошую точность и четкость разрезаний, высокую безопасность и удобство работы, широкие возможности настройки от материала и требуемой детали нарезаемых заготовок.

Если вам необходимо вырезать детали маленького размера, ручной электролобзик будет не очень удобен. Он является довольно тяжелым, поэтому его придется держать одной рукой и направлять заготовку другой. А настольный лобзик лишен этого недостатка. Пожалуй, неудобствами являются слишком большие размеры и сложность работы с большими деталями.

Настольный электролобзик является своего рода мини-станком для разрезания заготовок. Если вы приобретете электролобзик в магазине, скорее всего там будет предусмотрена возможность выбора мощности и регулировки частоты ходов пилки. Однако вы можете изготовить простейший самодельный настольный электролобзик, причем очень быстро. Потребуется ручной электролобзик, несколько винтов, кусок фанеры небольших размеров и всего час работы.

Изготовление настольного электролобзика

Аккуратно сделанный электролобзик мало чем будет уступать изготовленному в заводских условиях, а в некотором отношении даже превосходит его. Собрать такой электолобзик не составляет труда при наличии необходимых материалов. Далее опишем простую схему таких манипуляций.

В конструкцию электролобзика входят следующие составные части: рукоять, кнопка-выключатель, изолирующая шайба, шнур электропитания, рамка, нагревательная нить, винтовой зажим и серьга. Для начала необходимо изготовить раму. Вам понадобится дюралюминиевая труба с наружным диаметром до двенадцати миллиметров.

Также вы можете использовать для основы текстолит толщиной не менее десяти миллиметров или толстую фанеру. Но учтите, чем легче будет рамка, тем удобнее электролобзик будет в использовании. Обязательно предусмотрите канал, чтобы в дальнейшем можно было проложить шнур электропитания. Самой лучшей формой рамки является та, одна из сторон которой отклонена на 45 градусов.

Далее вам необходимо изготовить серьгу. Она выполняется из медного листа толщиной в один миллиметр. После этого она крепится винтами к рамке, там, где она соединяется с рукоятью. Таким образом винт, барашковая гайка и серьга будут образовывать зажим, в котором можно зафиксировать нагревательную нить. Толщина дюралюминиевого листа должна быть до 0,8 миллиметров. Из него необходимо изготовить прижимные щеки, между которыми располагается кнопка-выключатель.

После этого вам необходимо прорезать в фанере щель, сквозь которую сможет пройти пилка. Ее можно проделать при помощи дрели. Для этого необходимо просверлить отверстия вдоль линии разметки, а переходы сгладить. Вместо фанеры вы можете задействовать пластик, металл, плексиглас и прочие. Далее вы размещаете и просверливаете крепежные отверстия на фанере и опорной плите лобзика.

Затем необходимо закрепить лобзик винтами на фанерном основании, чтобы пилка могла пройти сквозь щель. Вы прикрепляете конструкцию к столу с помощью струбцины, чтобы пилка была направлена вверх. Вы также можете закрепить платформу любым доступным способом. Пилка для электролобзика остается обычной, но возможности для хорошего выпиливания расширяются за счет освобождения рук.

Вы можете использовать нихромовую спираль от любого бытового нагревательного прибора (утюга например) в качестве нагревательной нити. Ее необходимо с натяжением закрепить между концами отводов рамки. Чтобы нить нагрелась, нужно подать натяжение около 14 В. Чтобы контролировать режим работы, можно воспользоваться реостатом.

Ток определяется толщиной и длиной нихромовой нити. При помощи реостата получится установить оптимальную силу тока (не более 3-5 А), которая будет влиять на температуру, до которой нагревается нить. Перед началом работы необходимо определить силу тока. Но учтите, при слишком высокой силе вырезаемый материал может схватиться пламенем, а при недостаточной — не возьмется. Изготовленный своими руками настольный электролобзик позволит вырезать фигуры со сложными контурами из различного вида материалов.

Правила использования настольного электролобзика

При работе с настольным лобзиком необходимо придерживаться некоторых правил:

  1. Во время резки не давите сильно на инструмент, иначе в лучшем случае сломается игла, в худшем — вы испортите работу.
  2. Время от времени заменяйте пилы. Старая пила может испортить и разрушить поверхность материала.
  3. Если вы будете работать с органическим стеклом и цветными сплавами, плоскость изделия необходимо смочить водой. Такая операция позволит ускорить процесс и продлить срок службы пилы.
  4. Если режете поверхность с толщиной менее одного миллиметра, подкладывайте под обрабатываемый материал лист дерева или фанеры.
  5. Прежде чем проводить распил, необходимо закрепить материал. Длинные распилы лучше не делать от руки, линия может оказаться кривой.
  6. Для разрезания разных материалов необходимы соответствующие полотна, со специальным шагом и длиной.
  7. Осуществляйте повороты инструмента, поворачивая только заднюю часть инструмента.
  8. При разрезании ламината, на линию среза наклеивается скотч, который уберегает материал от сколов.
  9. Если возникает необходимость криволинейных срезов, устанавливайте маятник лобзика на минимум.

Если вы ещё не до конца поняли, как сделать настольный элеткролобзик, посмотрите видео об этой процедуре. Данный инструмент позволяет выпиливать сложные детали из древесины и другого материала, производить продольные, наклонные, прямые и поперечные пропилы. С помощью электролобзика можно обработать крупные детали, широкие заготовки и мелкие изделия, что не является лишним в домашних условиях.

strport.ru

деревянный лобзиковый станок

Для прорезной резьбы и выпиливания мелких деталей из дерева, фанеры, оргстекла, пластмасс и других материалов используют лобзики различных конструкций и видов. Это могут быть ручные («пионерские»), механические и электрические лобзики. Различные журналы приводили схемы самодельных лобзиковых станков приводом у которых были электродвигателя и даже электродрели. Но с появлением в продаже ручных электролобзиков появилась возможность как устанавливать их в стол для выпиливания крупных деталей, так и использовать в качестве привода для лобзиковых станков для выпиливания мелких деталей. Ручной электролобзик хорошо сбалансирован, достаточно мощный и имеет регулятор оборотов, что очень расширяет возможности его применения.

Всё же, на мой взгляд, у электролобзика есть существенный недостаток, это невозможность регулировать амплитуду хода пилочки. Но с этим недостатком я справился, сделав регулятор хода пилки.

За основу для изготовления станка был взят вариант напечатанный в журнале Wood №12 1986.

Размеры коромысел были выбраны исходя из собственных нужд. При этом следует учитывать, что увеличив длину, мы увеличим размер обрабатываемой детали, это плюс. Но в тоже время увеличим и вибрации пилки, а так же массу коромысел, что приведёт к увеличению вибрации всего станка, а это минус. Поэтому длину делаем не больше необходимой. Увеличение задней части коромысел приведёт к облегчению натяжения пилки, но и опять-таки к увеличению массы и соответственно вибрации. Бытует мнение, что сбалансировав коромысло относительно оси качания, можно уменьшить вибрацию станка. На мой взгляд, это не верно.

Уменьшить вибрацию можно уменьшив массу коромысла как можно сильнее. Но при этом необходимо чтобы оно оставалось жёстким, и могло выдерживать большие нагрузки.

Для натяжки удобно использовать эксцентриковые зажимы от велосипеда. Натяжку пилочки следует реализовать через жесткую пружину. Она поможет снизить количество разрывов пилочки.

Крепление пилки должно быстро и надёжно фиксировать пилочки разных размеров.

Планки на которых крепятся коромысла должны быть надёжно связаны между собой, чтобы уменьшить вибрации.

Вся конструкция станка должна быть жёсткой и надёжной. Управление должно находится в удобном месте.

Отвечу на все ваши вопросы.

Желаю вам удачных самоделок.

shenrok.blogspot.ru

instrument.guru > Своими руками > при помощи чертежей

При помощи самодельного лобзикового станка любой человек сможет изготовить мебель, современные удобные полки и другие изделия из дерева. Его механизм помогает вырезать деревянные детали абсолютно любой формы. И также с его помощью можно обрабатывать пластик и другие плотные материалы. Для того чтобы лобзиковый станок соответствовал всем нормам и правилам, нужно внимательно подходить к выбору его конструкции. Дополнительно помогут изготовить лобзиковый станок своими руками чертежи из сети.

  • Как сделать лобзиковый станок своими руками

Конструкция лобзиковых станков

Абсолютно любой электрический самодельный лобзиковый станок содержит такие части:

  • привод;
  • шатунный узел;
  • пилу;
  • рабочую поверхность;
  • натяжной механизм пилы;
  • дополнительные механизмы.

Материал для обработки стоит уложить на рабочую поверхность. Многие модели оборудованы поворотным механизмом, который меняет наклон режущей поверхности. Для того чтобы облегчить нанесение разметки на обрабатываемый материал, на рабочую поверхность нанесена градуировка. Стоит выбирать лобзиковый станок с большим размером рабочего стола, потому что на нем получится сделать наиболее длинный рез. В основном у большинства моделей электролобзиков подобный показатель составляет около 35 сантиметров. Оптимальная мощность привода для лобзикового станка, собранного своими руками, составляет не более 200 ватт.

Механизм шатунного узла способен преобразовать вращение привода в поступательное движение и передает его на пилу. Оптимальная частота движения пилы за минуту времени составляет около 900, а амплитуда вертикального движения не должна превышать 6 сантиметров.

Многие разновидности электролобзиковых станков оборудованы регулятором скорости движения, что позволяет вести настройку в зависимости от вида материала. Пилка электролобзика способна обрабатывать дерево и пластик толщиной до 12 сантиметров, при длине до 40 сантиметров. Чтобы работать с различными материалами, пилки можно менять, их ширина колеблется от 2 до 12 миллиметров. Механизм ручного натяжения закрепляет пилку для ровного распила. Его роль выполняют рессорные или винтовые пружины.

Основные виды лобзиковых станков

Все электролобзиковые станки принято разделять по таким признакам:

Наиболее популярными являются электролобзиковые станки с нижним суппортом, у которых станина разделяется на верхнюю и нижнюю части. В первой расположены модули очистки и резки, а во второй находятся электрический двигатель, модуль контроллера, механизмы включения и передачи. Эти станки могут обрабатывать абсолютно любые листы материала.

Лобзиковые станки с двойным суппортом имеют основное отличие. Оно заключается в том, что в верхней части станины имеется еще одна рейка. Подобное оборудование хорошо подходит для изготовления негабаритных изделий. Такие устройства очень простые в установке и позволяют обрабатывать изделия с толщиной не более 9 сантиметров. Дополнительно в комплекте со станком идет удобный рабочий стол с регулированием высоты и углов.

Лобзиковые станки на подвеске не оборудованы стационарной станиной и имеют большую подвижность. При выполнении работы передвигается модуль резки, а не обрабатываемый материал. Сам рабочий модуль самостоятельно закрепляется на потолке, именно поэтому размер заготовки не имеет значения. Механизм резки передвигается своими руками независимо от станины. При этом появляется возможность делать самые разнообразные узоры.

Электролобзиковые станки с упорами и градусной шкалой идеально подходят для самых точных работ при помощи чертежей. Их конструкция помогает избегать погрешностей при работе. Лобзиковые станки универсального типа способны делать несколько видов работ. Это, прежде всего, резка, шлифовка, полировка, сверление и многие другие.

Как сделать лобзиковый станок своими руками

При разработке чертежа самодельного лобзикового станка общее число элементов нужно свести к минимальному количеству. Вполне хватит пилы с закрепленной качалкой, электрического двигателя и станины. При желании подойдет мотор от любой электромашины. Намного больше повезло людям, которые являются обладателями электролобзика ручного типа. Из фанерного листа необходимо изготовить специальную подставку и закрепить на ней электролобзик. Чтобы закрепить его, стоит сделать отверстия в основе электролобзика. Таким образом, наиболее простой электролобзиковый станок можно считать готовым.

Далее, стоит поговорить о более функциональных и сложных моделях аппаратов, которые можно сделать своими руками. Самодельная станина делается из листа фанеры толщиной 12 миллиметров, текстолита или пластика. Такая станина представляет собой рабочую поверхность, основание станка и специальный короб для расположения различных механизмов и электрического двигателя.

С обратной стороны необходимо расположить эксцентрик с качалкой, которые нужно соединить пластиной из металла с подшипниками и втулками. Эта вся конструкция обязательно закрепляется на винтах. Чтобы установить промежуточный вал, необходимо найти несколько подшипников. Специальный шкив из металла на вал насаживается довольно плотно, а винтовой соединитель надежно закрепляется. Подобным образом нужно изготовить и самодельный эксцентрик для аппарата.

Для того чтобы менять частоту движения качалки, на установленном фланце необходимо сделать несколько сквозных отверстий и нарезать в них резьбу. Они должны быть удалены от центральной оси на разное расстояние. Изменяя место вкручивания винта, можно регулировать амплитуду перемещения качалки, которая представляет собой несколько деревянных коромысел, закрепленных к стойке шарнирами. Окончания коромысел имеют сквозные пропилы, в которые вставлены винты для натяжения. На другие концы прикрепляется пилка, движущаяся при помощи шарниров из металла. Для закрепления пилку устанавливают в специальный паз рабочей поверхности.

Крепежное приспособление пилки можно считать наиболее важным. При сборке электролобзикового станка своими руками этой части стоит уделить большое внимание. Пластины, вставленные в коромысла, несут огромную нагрузку при работе, именно поэтому их нужно качественно укрепить и стянуть крепежными материалами. Две серьги креплений не нужно сильно сжимать при помощи винтов, что позволит перемещаться шарнирам оси.

Механизм стойки качалки лучше всего изготовить из цельного материала. На одной стороне необходимо сделать паз под коромысло, а на другом нужно вырезать прямоугольный проем для второго коромысла. Для того чтобы было проще сделать отверстия, стоит сложить стойку из нескольких частей.

Как использовать и резать лобзиком (сделай сам)

Обновлено: 14 декабря 2021 г.

Используйте универсальный лобзик для резки пиломатериалов, фанеры, металла и плитки.

Следующий проект›

Семейный мастер на все руки

Электролобзик — великий мастер вырезания фигур из различных материалов. Все, что вам нужно, это правильное лезвие. Мы покажем вам, как использовать этот универсальный электроинструмент для резки сложных форм, а также для выполнения составных и наклонных резов в досках и других материалах.

от экспертов по DIY в журнале Family Candyman

Время
за час
.

Лобзик: резка различных материалов

Полотна для электролобзика

Использование правильного полотна является ключом к резке различных материалов.

Мой лобзик часто лежит месяцами, просто собирая пыль. Но затем мне нужно вырезать замысловатый узор для хобби, распилить столешницу, чтобы установить кухонную раковину, или разрезать такой материал, как тонкая плитка или металл, с которым другие пилы не справляются. Вот тогда я и вспомнил, почему я люблю этот инструмент-головоломку. Это универсальный инструмент, с которым новичок может безопасно работать, контролировать и — с минимальными инструкциями — получать хорошие результаты уже через несколько минут после того, как взял его в руки. Мы покажем вам, как добиться превосходных результатов при резке дерева, пластикового ламината, керамической плитки и металла.

Резка дерева ручным лобзиком

Фото 1: Держите башмак пилы на заготовке

Вырежьте из дерева плавные изгибы. Начните с плотного прижатия пильного башмака к заготовке, направляя лезвие в сторону от края. Запустите двигатель, ведите лезвие вдоль внешней стороны линии реза (для более тонкой шлифовки позже) и двигайтесь от кривых к внутренним углам. Всегда двигайте пилу вперед со скоростью, позволяющей пиле резать без отклонения и не нагружающей двигатель. Предотвратите заедание пильного диска на крутых поворотах, используя рельефные пропилы для удаления отходов.

Фото 2: Используйте упор для идеально прямых пропилов.

Электролобзик достаточно универсален, чтобы делать прямые, составные и косые пропилы в досках. Крепко держите заготовку и устойчиво направляйте пилу к упору пилы. Избегайте попадания лезвий в столешницу (изгибая и ломая их), используя рельсы для подъема заготовки.

Фото 3: Чистовые пропилы, выполненные циркулярной пилой

Электролобзиком можно точно завершить пропилы, начатые циркулярной пилой, в косоурах лестниц, деревянном настиле и листовых материалах. Чтобы избежать неровностей на последнем косоуре лестницы, держите лезвие лобзика плотно к внутренней стороне линии разреза косоура.

Универсальное лезвие для резки дерева

Используйте это лезвие для резки дерева.

Лобзики идеально подходят для вырезания кривых и сложных форм в древесине (фото 1). Они также хорошо подходят для коротких поперечных пропилов на доске (Фото 2) и чистовой обработки внутренних углов (Фото 3), которую вы начинаете с помощью циркулярной пилы. Лобзики не годятся для быстрых, длинных и прямых пропилов. Вместо этого используйте циркулярную пилу. При резке древесины следуйте следующим рекомендациям:

  • Лобзики лучше всего подходят для резки мягкой древесины толщиной не более 1-1/2 дюйма и твердой древесины толщиной до 3/4 дюйма. Лезвия электролобзика имеют тенденцию изгибаться при вырезании кривых в более толстых досках, оставляя скошенный край, а не квадратный. Чтобы разрез был ровным, используйте острое лезвие и не проталкивайте пилу через разрез.
  • Чтобы «погружной пропил», то есть сделать входной пропил в середине вашего дерева, наклоните лобзик так, чтобы лезвие было параллельно заготовке, а вес пилы приходился на переднюю кромку башмака. Запустите пилу на максимальной скорости, наклоните башмак и плавно опустите режущее полотно в древесину. Обычно я приберегаю погружное резание для грубой работы, чтобы заблудшее лезвие не порезало и не повредило дорогое дерево. В хрупком материале просверлите 1/2 дюйма. начальное отверстие для безопасного позиционирования лезвия для резки.
  • Для быстрой резки используйте более грубое лезвие. Но учтите, что чем грубее лезвие, тем больше шлифовки потом.
  • Большинство полотен для электролобзика сконструированы таким образом, что зубья режут при движении вверх. Для тонкой работы, требующей меньшего количества сколов, например, при работе с деревянным шпоном, выберите полотно с «режущим движением вниз» (фото 4). В качестве альтернативы можно поместить малярную или малярную ленту на траекторию линии разреза перед рисованием линии рисунка.

Резка столешниц

Фото 4. Просверлите отверстие для запуска лезвия

Сделайте точные пропилы без сколов в ламинате, просверлив отверстие диаметром 1/2 дюйма. стартовое отверстие в столешнице для лезвия. Используйте специальное лезвие для ламината, которое режет только при движении вниз, и следуйте линии разреза, нарисованной на малярной ленте. Чтобы не повредить столешницу, заклейте лентой нижнюю часть башмака пилы.

Нож для резки ламината вниз

Используйте этот диск для резки ламината.

Электролобзик идеально подходит для выполнения криволинейных (или коротких диагональных) пропилов в углах столешницы и для окончательного длинного пропила, параллельного фартуку. При установке раковины сделайте передний и два боковых пропила в столешнице циркулярной пилой. Это быстрее и не нужно иметь дело с отклонением лезвия.

Узкое пространство между линией реза раковины и фартуком не подходит для более широкой подошвы циркулярной пилы, но позволяет более узкой подошве большинства узкокорпусных лобзиков проникнуть внутрь (Фото 4).

Если вам неудобно делать вырезы на столешнице циркулярной пилой, используйте лобзик для всей работы. Резка столешницы лобзиком — дело медленное. Выберите специальное лезвие для ламината. Его 5/16 дюймов. широкое лезвие с восемью зубьями на дюйм сводит к минимуму выкрашивание ламината. Используйте короткие пропилы внутри изгибов, чтобы облегчить лезвие в повороте.

Резка керамической плитки

Фото 5. Медленно режьте при работе с плиткой

Используйте абразивный диск с твердосплавным зерном для выполнения криволинейных резов в керамической плитке толщиной до 1/4 дюйма. Ускорьте работу и уменьшите поломку плитки, зажав плитку и используя легкий водяной туман для смазки пропила. Лобзики с подвижной прокручивающейся головкой лучше всего подходят для перемещения лезвия по крутым изгибам. Это медленная работа, требующая терпения, замены лезвий и подрезки, чтобы открыть самые крутые повороты.

Керамический диск с твердосплавным зерном

Используйте этот диск для резки керамической плитки толщиной до 1/4 дюйма. толстый.

Вырезание кривых и форм на плитке с помощью кусачек для плитки и пил по керамическим стержням происходит медленно и приводит к большому количеству поломок плитки. Если вы режете настенную плитку толщиной не более 1/4 дюйма, попробуйте выполнить эту задачу с помощью электролобзика.

Для резки плитки используйте специальные беззубчатые лезвия с твердосплавным напылением. Для тонкой плитки часто наносите воду, чтобы смазать спил. Более толстая плитка требует смазки спила маслом для резки.

Чтобы свести к минимуму поломку плитки, обязательно плотно прижимайте плитку и крепко держите пилу на плитке, чтобы контролировать вибрацию пилы и диска. Чтобы не повредить плитку, наклейте малярную ленту на башмак пилы. Работайте медленно, используя короткие подрезы, чтобы удалить отходы и облегчить лезвие в повороте.

Резка металла

Фото 6: Зажмите металл между фанерой, чтобы разрезать его.

Разрежьте листовой металл, не измельчая его, плотно зажав заготовку между двумя тонкими листами фанеры. Начните с просверливания стартовых отверстий пильного полотна внутри всех кругов шаблона. Разрезание сэндвича из фанеры происходит медленно. Для самых гладких резов выбирайте диски для резки металла с числом зубьев от 21 до 24 на дюйм.

Диск для резки металла

Используйте диски с числом зубьев от 21 до 24 на дюйм для резки металла.

С подходящим лезвием электролобзиком можно резать древесину с забитыми гвоздями, 1/8 дюйма. трубы из мягкой стали, не содержащие железа и листового металла толщиной до 10 калибров (Фото 6).

Для резки листового металла выберите более тонкое полотно с числом зубьев от 21 до 24 на дюйм. Чтобы избежать сколов листового металла или образования большого количества заусенцев на краях, плотно зажмите металл между двумя слоями тонкой фанеры. Резка металлических пластин и труб на низкой скорости. Для шаблонной резки просверлите начальные отверстия лезвия, а не погружные пропилы. Ожидайте, что это займет некоторое время, чтобы разрезать бутерброд. При резке на верстаке или козлах подпирайте бутерброд на поручнях, чтобы внизу был достаточный зазор между лезвиями.

Такие особенности, как более высокая мощность пилы, длинный ход полотна, переменная скорость и круговая резка, являются плюсами для резки металлов и встречаются в более дорогих лобзиках. Пилы, оснащенные соединениями для вакуумных шлангов, чтобы линии разреза не запылялись, также являются плюсом. При резке труб и пластин из мягкой стали лезвия быстро изнашиваются. Держите под рукой много лезвий, выберите более грубое лезвие (например, 14 зубьев на дюйм) и смажьте срез пилы маслом для резки.

Основы работы с лезвиями и пилами

Лобзик (также называемый сабельной пилой) режет быстрыми движениями вверх-вниз. Ключом к отличным результатам работы с лобзиком является подбор конкретного полотна к типу материала, который вы будете резать: дерево, металл, пластик, плитка и т. д. На упаковке лезвия будет указано, какой материал лезвие режет лучше всего.

Большинство лезвий изготовлены из углеродистой стали, имеют длину от 2 до 3-1/2 дюйма и ширину 1/4 дюйма для резки с малым радиусом или ширину 3/8 дюйма для резки общего назначения. Лезвия с шестью зубьями на дюйм режут быстро, но грубо; более тонкие лезвия с 10 или более зубьями на дюйм обеспечивают более гладкую резку. Специальные беззубые лезвия режут все, от кожи до плитки. При покупке лезвий рассмотрите возможность инвестирования в биметаллические лезвия. Они могут прослужить в 10 раз дольше и с меньшей вероятностью сломаются.

При покупке пилы проверьте, какой тип лезвий она использует. Большинство лобзиков подходят для лезвий размером 1/4 дюйма. универсальный хвостовик, который фиксируется в зажиме лезвия с помощью установочного винта. Некоторые пилы принимают только полотна специальной конструкции (например, с байонетным креплением) собственного производителя. Как только вы обнаружите, какие лезвия вы используете чаще всего, запаситесь ими, чтобы они не закончились посреди работы.

Если вы будете использовать лобзик только время от времени, вы можете купить только базовую модель. Когда вы будете готовы перейти на более высокий уровень, вы можете потратить более 200 долларов на пилу для тяжелых условий эксплуатации, которая работает лучше и имеет больше функций, таких как:

  • Орбитальное режущее действие. Если вы когда-либо раскачивали ручную пилу вверх и вниз при резке доски или дров, вы замечали, как это ускоряет резку. Лобзики с этой функцией имеют набор настроек, которые изменяют шаг лезвия от прямого вверх и вниз для резки металла до наклона вперед для агрессивной резки дерева.
  • Более длинный ход лезвия. Используя лобзик, который обеспечивает 1-в. длинный ход лезвия позволит вам выполнить работу быстрее, чем при использовании пилы с диаметром 1/2 дюйма. длинный ход.
  • Направляющие полотна. Пилы, оборудованные таким образом, имеют пару роликов или других направляющих под узлом зажима полотна (Фото 4), чтобы стабилизировать полотно для меньшего изгиба и большей точности.
  • Переменная скорость. Электролобзик с предустановленными настройками скорости или триггером переменной скорости позволяет настраивать каждый разрез и замедлять работу, когда вы находитесь в сложном месте рисунка. Это также поможет вам работать с широким спектром материалов и плотностей.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

  • Зажимы
  • Удлинитель
  • Защита органов слуха
  • Лобзик
  • Защитные очки
  • Пилки

Вам также понадобится полотно лобзика для материала, который вы будете резать.

Если вы режете столешницы, вам понадобится дрель и 1/2-дюйм. сверло, чтобы сделать стартовое отверстие.

Первоначально опубликовано: 27 августа 2019 г.

Похожие проекты

Популярные обучающие видео

Как пользоваться электролобзиком. Руководство для начинающих

Электролобзик — универсальный инструмент, который должен быть в каждом гараже! Из этой статьи вы узнаете, как пользоваться лобзиком, включая прямые и кривые пропилы!

Если бы я мог выбрать одну пилу, которая должна быть в ящике с инструментами каждого домовладельца, это был бы электролобзик. Это один из самых безопасных электроинструментов, что делает его идеальным для новичка. Он способен выполнять множество различных разрезов в широком диапазоне материалов, включая скосы и кривые. Это не идеальная пила для каждого проекта, но бывают случаи, когда только лобзик справится с задачей!

Этот пост содержит партнерские ссылки для вашего удобства. Покупки, сделанные по этим ссылкам, могут принести мне небольшую комиссию без каких-либо дополнительных затрат для вас. Пожалуйста, посетите мою страницу раскрытия информации для получения дополнительной информации.

Что такое лобзик?

Электролобзик — это механизированная ручная пила, которая режет материал с помощью тонкого прямого лезвия, которое движется вверх и вниз. Электролобзик также известен как сабельная пила и представляет собой портативную версию лобзика.

Для чего используется лобзик?

Лобзики имеют широкий спектр применения. Электролобзиком вы можете делать прямые пропилы, косые пропилы и (при наличии опыта) погружные пропилы.

Однако криволинейные  вырезы, такие как круги, арки и более сложные узоры, блестят лобзиком. Способность лобзика вырезать узкие кривые и углы делает его похожим на ленточнопильный станок и циркулярную пилу.

На протяжении многих лет я использовал лобзик для бесчисленного количества проектов, от книжной полки-ракеты до деревянной рождественской елки! Это мой незаменимый инструмент, когда мне нужно вырезать круг в дереве, который больше, чем может вырезать коронка, например, отверстие диаметром 6 дюймов в этой доске для корнхолла.

Части лобзика

Прежде чем мы начнем учиться пользоваться лобзиком, вы должны сначала узнать обо всех его частях и о том, что они делают.

Рукоятка

Существует два разных стиля ручек для электролобзика: изогнутая рукоятка , которую также можно назвать « D-рукоятка » и бочкообразная рукоятка .

У лобзика с D-образной рукояткой рукоятка находится сверху пилы и может легко использоваться одной рукой. Это более традиционный стиль из двух, и вы, вероятно, видели его раньше.

Лобзики с цилиндрической рукояткой — более позднее изобретение. У них две точки захвата вместо ручек. Один встроен в корпус пилы, а другой выступает над лезвием. Обычно легче получить более точные пропилы с помощью пилы с бочкообразной рукояткой, поскольку она специально разработана для использования обеими руками.

Триггер

Это переключатель, который включает пилу. На лобзике с D-образной рукояткой вам нужно нажать и удерживать спусковой крючок под рукояткой, когда вы делаете разрез, чтобы лезвие продолжало двигаться. На лобзике бочкообразного типа есть переключатель, который включает лезвие, поэтому вам не нужно удерживать курок нажатым на протяжении всего реза.

Блокировка курка

Некоторые электролобзики имеют небольшую кнопку или переключатель рядом с курком. Он позволяет заблокировать курок в положении «ВКЛ.». Это может пригодиться, когда вы режете много материала, потому что ваш палец может устать и заболеть, удерживая курок нажатым.

Регулятор скорости

Эта функция позволяет регулировать скорость диска для достижения наилучших результатов при обработке различных материалов. Независимо от того, как далеко вы нажмете на спусковой крючок, лезвие будет двигаться только с той скоростью, которая установлена ​​на циферблате.

Когда вы режете хрупкие детали, такие как акрил или оргстекло, скорость, с которой вы режете, имеет решающее значение. Попытка поддерживать эту скорость, в то время как вы обращаете внимание на все остальное, связанное с разрезом, может вызвать стресс. Используя диск переменной скорости, вы можете быть уверены, что будете двигаться с правильной скоростью при полностью нажатом спусковом крючке.

Переключатель орбитального действия

Если у вас есть орбитальный лобзик, полотно не только движется вверх и вниз, но также может двигаться вперед и назад. Не все модели имеют эту функцию, или она может быть встроена в определенные настройки скорости вместо отдельного переключателя.

Орбитальная настройка отлично подходит для быстрой резки, но не так хороша, если вы режете более детализированную работу. НЕ ИСПОЛЬЗУЙТЕ его при резке плитки и других хрупких материалов, иначе вы его сломаете. Многие пилы имеют разные значения этой настройки, что позволяет более точно настроить ее.

Подножка или башмак

Подножка или башмак скользит по материалу и поддерживает пилу во время резки. Это гарантирует, что вы держите пилу плоской на протяжении всего реза. Большинство ботинок регулируются, так что вы можете наклонить угол для скошенных порезов.

На более поздних моделях пил обычно имеется удобный рычаг, позволяющий регулировать угол наклона башмака. Если рычага эксцентрика нет, найдите винт или небольшой болт, который можно ослабить с помощью соответствующего инструмента.

Ваша пила может поставляться с защитным чехлом для башмака. Это не предназначено для защиты обуви; он предназначен для защиты материала, который вы режете. Например, если вы работаете с плексигласом, обувь легко поцарапает поверхность. Такого же результата можно добиться, наклеив на дно малярный скотч!

Полотно

Существует два типа полотен для электролобзика: полотна с U-образным хвостовиком и полотна с T-образным хвостовиком. «U» и «T» относятся к тому, как лезвие фиксируется в пиле. Диски с Т-образным хвостовиком быстрее и проще устанавливаются без каких-либо инструментов.

Вы всегда должны подбирать лезвие к конкретному типу материала, который вы режете. Вы можете найти диски, предназначенные для резки дерева, пластика, плексигласа, плитки и многого другого! Рекомендуемый материал будет указан где-то на упаковке.

Как заменить полотно электролобзика

Процесс замены полотна электролобзика немного отличается от пилы к пиле. Часть лезвия, которая вставляется в зажим для лезвия, называется хвостовиком. Там будет небольшая кнопка или рычаг, который освободит лезвие от зажима.

Для некоторых моделей необходимо повернуть зажим лезвия, чтобы освободить лезвие, а затем удерживать его в этом положении, чтобы вставить новое лезвие. Убедитесь, что зубы обращены вперед!

Конкретные инструкции по замене полотна см. в руководстве пользователя пилы. Если у вас больше нет руководства, возможно, вы можете найти его в Интернете в формате PDF. Просто загуглите номер своей модели, чтобы найти правильный!

Как пользоваться электролобзиком

Электролобзиком очень легко пользоваться, что делает его отличным вариантом для начинающих! Давайте рассмотрим шаги, которые вам нужно предпринять, чтобы сделать свой первый разрез.

Закрепите доску

Первое, что вам нужно сделать, это прижать доску. Движение лезвия лобзика вызовет вибрацию доски, и если ее не зажать, она может начать подпрыгивать. Это значительно затрудняет точный разрез и может привести к травме.

Кроме того, не забудьте оставить место под вашим предметом, чтобы лезвие могло двигаться. В противном случае вы можете сломать лезвие или порезаться во что-то, чего вы не хотели. Если срез на торце доски или вдоль края, можно просто повесить его через край.

Но если ваш проект слишком велик, чтобы висеть над краем, у вас есть несколько вариантов. Одна вещь, которую вы можете сделать, это положить кучу деревянных блоков на верстак или стол, а затем положить свой кусок поверх блоков. Я использую эти противоскользящие подступенки на моем столе с Т-образными направляющими, чтобы поднимать заготовку.

Вы также можете использовать толстый кусок пенопласта, чтобы поддерживать заготовку на протяжении всего разреза. Только для этой цели я держу в своей мастерской лист пенопластовой плиты размером 2 на 4 дюйма! Вы можете разрезать его сотни раз, прежде чем он потребует замены (если только вы не прорежете его полностью!)

Вставьте аккумулятор или подключите пилу к сети

Наилучшие результаты вы получите с полностью заряженным аккумулятором, поэтому убедитесь, что ваш аккумулятор готов к работе! длина шнура, чтобы сделать полный разрез, не выдергивая его из стены.

Отрежьте

После того, как вы закрепите свою деталь, поместите переднюю часть обуви на край материала. Запустите пилу с лезвием от материала , затем медленно подведите лезвие к краю и начните рез.

Никогда не следуйте за серединой вашей лески, когда вы режете. Вы добьетесь гораздо более точного разреза, если выберете один край своей линии и будете следовать ему.

Если конец вашего разреза находится на краю вашего изделия, вы можете просто протолкнуть его, чтобы завершить его. Однако, если разрез заканчивается в середине вашего материала, как на фото выше, остановитесь и уберите палец со спускового крючка.

Дайте пиле полностью остановиться, прежде чем вынимать диск из дерева. В противном случае лезвие может зацепиться за материал и отскочить назад. Когда вы закончите свой проект, отключите пилу от сети или извлеките аккумулятор.

Как вырезать кривые лобзиком

Если вы режете по изогнутой линии, убедитесь, что радиус не слишком мал для лезвия. Лобзики очень гибкие, но вы не можете просто крутить и крутить как хотите. Если изгиб слишком крутой, пила может выскочить из дерева или сломаться.

Если вам нужно вырезать кривую, которая слишком крута для пилы, вы можете использовать этот прием. Сначала сделайте грубый надрез по линии, чтобы удалить большую часть материала.

Затем сделайте несколько небольших рельефных надрезов под углом, остановившись на линии разреза. Как только вы удалите достаточно материала, чтобы поместить лезвие в зазор, вы можете закончить разрез по линии.

Как вырезать прямые линии с помощью лобзика

Поскольку основное назначение лобзика — вырезать криволинейные линии, держать его прямо может быть довольно сложно. Гибкое лезвие затрудняет получение четких прямых линий.

Большинство других пил, таких как циркулярная пила, справятся с задачей гораздо лучше. Вы можете узнать больше о разнице между электролобзиком и циркулярной пилой здесь!

Однако, если у вас есть только электролобзик, можно получить прямые пропилы с небольшой помощью линейки. Вы можете купить его или сделать похожий на этот приспособление для резки циркулярной пилы, адаптированное к вашему лобзику. Но для более короткой стрижки вам действительно понадобится скоростной угольник!

Скоростные угольники имеют выступ на одной стороне, который можно использовать, чтобы убедиться, что срез ровный по краю. Совместите лезвие электролобзика с линией разреза и приложите квадрат к боку ботинка. Затем вы можете удерживать квадрат на месте одной рукой и делать надрез другой.

Если разрез должен быть более точным или вы не хотите беспокоиться о его смещении, вы можете закрепить квадрат на месте и сделать разрез обеими руками.

Как вырезать отверстие лобзиком

Вырезание отверстия ничем не отличается от любого другого вырезания, за исключением первого шага. Чтобы начать резку, сначала просверлите отверстие достаточного размера, чтобы поместиться под полотно электролобзика, рядом с линией разреза внутри отверстия, которое вы хотите вырезать.

Затем используйте это, чтобы проткнуть лезвие и начать резать. Не делайте отверстие слишком близко к линии. Ваше сверло может дрейфовать при запуске и повредить материал за пределами линии. Вы всегда можете отрезать больше, но вы не можете надеть это обратно!

Как сделать скос с помощью лобзика

Вырезать скошенные углы с помощью лобзика — еще одна вещь, которая может быть немного сложной, но это возможно. Этот тип разреза чаще всего используется при установке отделки или для изготовления французской планки. Имейте в виду, что гибкий характер лезвия создаст разрез, который не будет идеальным углом 45 градусов, но иногда вы работаете с тем, что у вас есть!

Отрегулируйте угол башмака до желаемого скоса. Рядом с ручкой должен быть угловой датчик, чтобы помочь вам попасть на стадион. Если вы делаете разрез под углом 45 градусов, вы можете проверить точность угла с помощью квадрата скорости. Он должен помещаться между лезвием и ботинком без каких-либо зазоров.

Убедитесь, что ничто не мешает движению лезвия под ним, пока вы делаете разрез. Имейте в виду, что глубина резания уменьшится, если вы будете резать под углом. Используйте направляющую линейку, чтобы пила не смещалась во время пропила.

Как избежать сколов лобзиком

Слезы — это термин, обозначающий осколки, которые появляются на одной стороне древесины при резке. Разрыв происходит из-за того, что последний кусочек материала отталкивается, а не разрезается, в результате чего древесные волокна ломаются, а не прорезаются.

Переключиться на полотно с обратным зубом

Большинство полотен для электролобзика режут при движении вверх, а это означает, что на верхней стороне детали будет надрыв. Вы можете попытаться предотвратить разрушение вашего проекта, разрезая доску «хорошей» стороной вниз.

Если это невозможно, можно использовать полотно с обратными зубьями, которое режет при движении вниз. Для еще лучших результатов попробуйте лезвие с двойной режущей кромкой, у которого зубья идут в обоих направлениях!

Надавите на древесные волокна

Еще одна хитрость заключается в том, чтобы использовать малярный скотч, чтобы удерживать древесные волокна на месте во время резки. Это особенно полезно при работе с фанерой, которая наиболее подвержена разрывам.

Вы можете комбинировать полотно с обратными зубьями и подкладочную доску под линией разреза, чтобы избежать разрывов с обеих сторон доски. Подложка — это просто кусок дерева, прикрепленный к задней части заготовки, чтобы удерживать древесные волокна на месте, чтобы лезвие прорезало их, а не отталкивало.

Часто задаваемые вопросы о лобзиках

Почему мой лобзик не пилит ровно?

Одним из недостатков электролобзика является сложность прорезания прямой линии. Возможно, вам просто нужно потренироваться. Вырезание прямой линии электролобзиком – это навык . Тем не менее, вы можете попробовать руководство по лобзику. Эти насадки будут держать вашу пилу на правильном пути.

Можете ли вы вырезать 2×4 с помощью лобзика?

Да, но убедитесь, что лезвие лобзика выступает как минимум на дюйм ниже дерева, когда оно полностью выдвинуто. Если вы используете слишком короткое полотно, пила может расколоть древесину.

Почему мой лобзик режет под углом?

Возможно, лезвие погнуто, или вам может потребоваться проверить угол опорной пластины. Убедитесь, что лезвие установлено под углом 0 градусов. Кроме того, не забывайте держать опорную пластину на одном уровне с материалом — это сведет к минимуму раскачивание из стороны в сторону.


Надеюсь, эта статья ответила на все ваши вопросы о том, как пользоваться лобзиком! Этот универсальный инструмент прост в использовании и является отличной первой пилой для начинающих столярных работ!

Ознакомьтесь с другими уроками по деревообработке для начинающих!

Самый простой учебник для новичков!

Нравится этот пост? Поделись! 🙂

5555 акции

  • Поделиться
  • Твит

Я всегда хотел сделать учебник по использованию лобзика.

Но этой инфы давно не хватало в моем контенте.

Я знал, что мне нужно исправить то, чего не хватало.

Но когда у вас есть проекты, выходящие из-под контроля, трудно найти время для вещей, которые не блестят и не гламурны.

Не правда ли, что иногда самые важные вещи являются самыми простыми и элементарными??

Я говорю о том, что я не предоставлял вам фундаментальные основы  , как использовать электроинструменты!

Этого больше не может быть, друзья мои!

Моя миссия в этом блоге состоит в том, чтобы однажды у каждого были навыки и уверенность, чтобы заняться любым проектом «сделай сам», который он пожелает.

Как вы можете это сделать, если вы даже не умеете пользоваться лобзиком, одним из наименее пугающих электроинструментов??

Сегодня мы все это изменим!

*ПРИМЕЧАНИЕ: Перед использованием лобзика обязательно полностью прочтите руководство.





На этой неделе больше не было оправданий: я должен выделить время в своем расписании, чтобы убедиться, что вы понимаете основы.

Я выполняю все больше и больше проектов по перепрофилированию и переработке (и сборке), для которых требуются электроинструменты, поэтому моя обязанность — убедиться, что у вас есть вся информация, необходимая для начала работы, и создания собственных перепрофилированных, переработанных и строительные проекты!

Итак, вперед!

Почему я использую электроинструменты RYOBI

Позвольте мне начать это руководство с объяснения того, почему я использую электроинструменты RYOBI. Я использую эти инструменты по нескольким причинам.

  • , потому что я сотрудничаю с ними, и они отлично предоставили мне инструменты, необходимые для создания моих самых интересных проектов! Если бы не инструменты RYOBI, я бы не смог создать многие проекты, которые я создавал!
  • , потому что это инструменты, которые я впервые изучил, и это правда, что они говорят, что как только вы освоитесь с определенной маркой, вы с меньшей вероятностью переключитесь на нее, верно?
  • , потому что они доступны по цене! Эти лобзики (без батареи) стоят всего около 60 долларов в The Home Depot, где они продаются исключительно. Взяв мою семью в кино, легко может стоить более 60 долларов! ХА! Но какие инвестиции лучше? Фильм, который длится 2 часа, или мощный инструмент, который может обеспечить творческие проекты на долгие годы??



Зачем вам лобзик

Есть 4 причины, по которым вы  должны добавить лобзик в свой набор инструментов для самостоятельной сборки.

  1. Вы заслуживаете большего, чем просто роспись мебели и поделки. В конце концов, вы захотите отрезать ножки от мебели….добавьте дерево сюда ….добавьте что-нибудь туда ….Вы можете сделать это, только если у вас есть инструмент для резки, мой друг! Без инструмента для резки вы можете только мечтать о проектах, которые хотите создать!
  2. Столько всего режет!  Лобзиками можно резать дерево, пластик, металл, ламинат и т. д. Нужно ли говорить больше? LOL А из-за простых регулировок вы также можете делать разрезы под углом, как более крупные и устрашающие электроинструменты.
  3. Лобзики — один из наименее пугающих электроинструментов. Особенно, если вы новичок, не пытайтесь сразу перейти к инструментам, которые пугают вас больше всего. Головоломки наименее пугающие!
  4. Детальные разрезы!  Вы когда-нибудь хотели вырезать фигуры или сложные детализированные вырезы? Ну, помимо использования лобзика, лобзик может легко справиться с этими типами декоративных разрезов!





Детали лобзика

Вот все важные части лобзика, которые вам нужно знать перед его использованием!



Какое полотно для электролобзика следует использовать для дерева, металла или ламината?

Клинки — самая пугающая часть для людей, потому что они просто не понимают их. Но они довольно просты, если вы знаете основы!

Если присмотреться, на каждом лезвии указано, для чего оно используется:

Прямо на лезвии будет написано ! Не нужно запоминать. Он скажет вам «ДЕРЕВО» или «МЕТАЛЛ». 🙂

Вы также заметите , что нижняя часть лезвий имеет форму буквы «Т». Они называются лезвиями с Т-образным хвостовиком. Для лобзика RYOBI подходят полотна с Т-образным хвостовиком, но проверьте марку и тип лобзика, который вы используете, чтобы убедиться, что вы выбрали правильный хвостовик для своего лобзика. Некоторые электролобзики подходят для полотен с U-образным хвостовиком (универсальных).

РЕСУРС : В этой статье более подробно рассказывается о полотнах для электролобзика.





Что такое количество зубов на дюйм (TPI)?

Еще одна важная вещь, которую следует помнить о лезвиях, это то, что называется TPI: зубьев на дюйм.

Основная идея такова: чем на меньше зубьев у лезвия, тем грубее и быстрее оно делает рез. Чем на 90 176 больше 90 177 зубьев у лезвия, тем ровнее, тоньше и медленнее будет рез.

Так какое это имеет значение?

Что ж, если вы просто пытаетесь сделать быстрый пропил, чтобы разделить доску пополам, и вас не волнует получение чистого реза, то вы вполне можете использовать диск с меньшим количеством зубьев для быстрого грубого реза. .

Но если вам нужен чистый срез, обязательно выберите правильный диск для материала и убедитесь, что он имеет больше зубьев для более тонкого и гладкого среза.





В этой демонстрации я вырезал кусок дерева толщиной 3/4 дюйма двумя отдельными лезвиями: одно с большим количеством зубьев, а другое с меньшим количеством зубьев. Здесь вы можете увидеть, как диск с большим количеством зубьев (слева) дал мне более тонкий срез, в то время как диск справа (с меньшим количеством зубьев) дал мне более грубый срез, который, вероятно, потребует много шлифовки и может иметь сколы. лес.



Как заменить полотно электролобзика

Мой самый большой вопрос, когда я учился пользоваться электролобзиком, был: «Но как заменить полотно?»

Это очень просто!

Подпружиненный зажим необходимо сдвинуть к направляющей лезвия, вставить лезвие внутрь и освободить зажим/фиксатор. Подергайте лезвие и убедитесь, что оно вставлено правильно.

Это так просто!

Видеоурок на моем канале YouTube все объясняет!

Убедитесь, что зубья направлены ВВЕРХ, когда вы вставляете лезвие.





Итак, как режет лобзик?

Лобзики обычно пилят НА ВЕРХНЕМ ХОДЕ.

Это означает, что когда стандартный диск поднимается, он режет снизу, обеспечивая чистый срез нижней части дерева, пластика или металла.

Лезвия для электролобзика, которые я люблю использовать от Starrett, называются полотнами Dual Cut, потому что они режут при движении вверх и при движении вниз , чтобы каждая сторона вашего материала была аккуратно срезана.

На этом лезвии Dual Cut угол наклона зубьев идеально подходит для резки как вниз, так и вверх во время движения лезвия.

Я обнаружил эти лезвия на выставке строителей в начале этого года, и они изменили мою жизнь в мастерской!

Вы не представляете, как я обрадовался, когда обнаружил их!

Много раз я рубил дрова и получал много сколов на верхней части дерева, разрушая проекты. Но с этими лезвиями этого больше не происходит.

Если вы хотите разрезать ламинат, который может легко отколоться, эти лезвия справятся с задачей и предотвратят разрывы и сколы. Если у вас есть ламинат, который вы режете лобзиком, или другие деликатные материалы, где важно, как выглядит разрез, вам обязательно нужны эти лезвия.

Не думаю, что когда-нибудь снова перейду на другие лезвия.



Каковы особенности лобзика?

Отличительной особенностью лобзиков является то, что они могут резать под углом, как циркулярные и торцовочные пилы!

Да, они могут резать прямые углы (что считается «0» градусов), а также углы в 15, 30 и 45 градусов.





Но, немного поправив винты на основании электролобзика, вы можете легко изменить угол пропила (см. как сделать эту регулировку).





Вы также можете отрегулировать скорость резки, а также включить блокировку курка, чтобы, если вы делаете длинные и утомительные разрезы, вы могли заблокировать курок, и вам не нужно было его нажимать. в течение длительных периодов времени.

Это отличная функция для людей, которым не хватает силы рук!



Как начать резать лобзиком

Начать резать лобзиком тоже довольно просто! Начнем с очевидного:

У вас есть рабочее место?

Не у всех есть модная мастерская или гараж. Но хорошо, что вам это не нужно. Приобретите пару козлов, которые легко складываются, и положите на них кусок фанеры. Убедитесь, что он устойчив.

Есть зажимы?

Зажимы очень важны. Все, что вы режете, должно быть надежно закреплено на столе, рабочем месте, скамье и т. д., чтобы оно не двигалось, когда вы начинаете резать.



Процесс резки

ШАГ 1: Прижмите заготовку.

ШАГ 2: Отрегулируйте орбитальное действие сбоку лобзика (см. рисунок выше).

ШАГ 3: Вставьте лезвие.

ШАГ 4: Вставьте батарею.

ШАГ 5: Поместите край основания на заготовку, убедившись, что лезвие еще не касается края заготовки.

ШАГ 6: Нажмите на спусковой крючок и запустите диск на полной скорости до того, как соедините диск с заготовкой. Используйте направляющую для кромок или кусок дерева, прикрепленный к столу, чтобы лобзик пилил по прямой линии (если вы не можете брать его свободной рукой).

ШАГ 7: Полностью дайте лезвию ОСТАНОВИТЬСЯ прежде, чем поднять его, чтобы вернуться на верстак.

ШАГ 8:  Из соображений безопасности извлеките аккумулятор, если собираетесь отходить от электролобзика.





Как получить прямые пропилы при использовании лобзика

Это то, что я снял для урока лобзика, но каким-то образом это случайно не попало в финальное видео! Арх!

Получение прямого реза очень важно не только для электролобзика, но и для любого ручного электроинструмента.

В большинстве случаев люди будут использовать какую-то направляющую для края, по которой основание лобзика может двигаться, удерживая его в устойчивом положении.

Признаюсь, я никогда не пользовался «официальными» направляющими для лобзика, поэтому не могу их просмотреть и даже не знаю, что порекомендовать.

Но я могу показать вам, что я использую , когда я вырезаю прямые линии с помощью лобзика:

Я использую квадрат ампир!

Квадрат империи — это удобный инструмент, который я настоятельно рекомендую каждому мастеру сделать своими руками! Это всего около 8–12 долларов США и 9 долларов США.0176 инструмент , который вы будете использовать, чтобы всегда получать прямые пропилы и углы!

Когда я делаю разрезы, я использую угольник ампир, чтобы сначала отметить материал, устанавливая «край» квадрата на краю материала.





Но ампирный квадрат также помогает, когда вам нужна линейка, по которой лобзик будет двигаться во время резки.

Квадрат ампир лучше всего прижать к дереву, чтобы он не двигался.

И это работает очень хорошо!

Если вы делаете более длинные пропилы там, где имперский квадрат недостаточно длинный, вы можете использовать доску в качестве устойчивой кромки и просто прикрепить эту доску к рабочему столу.

Довольно просто, правда?!



Не забывайте о безопасности!

Безопасность, безусловно, важна, когда речь идет об электроинструментах! Хотя лобзик является одним из наименее пугающих электроинструментов, он все же заслуживает уважения и соблюдения нескольких мер предосторожности:

  • Всегда читайте руководство пользователя лобзика, когда начинаете использовать этот инструмент.
  • Даже если вы носите очки, не пренебрегайте защитными очками. Они сделаны специально для работы с электроинструментом; у тебя очки а не !
  • Спасите свой слух! Каждый раз надевайте небольшие защитные наушники из поролона.
  • Всегда проверяйте, чтобы полотно электролобзика полностью остановилось, прежде чем поднимать его после реза.
  • Никогда не прикасайтесь к горячему лезвию электролобзика после выполнения разреза.
  • Обувь с закрытыми носками обязательна! Сохраните шлепанцы для пляжа!
  • Всегда держите основание электролобзика ровно напротив заготовки.
  • Сосредоточьтесь при работе с электроинструментом. Не разговаривайте по телефону и не пытайтесь фотографировать во время работы лезвий.
  • Никогда не подносите пальцы к лезвию.
  • Всегда извлекайте аккумулятор (или отключайте его от сети) перед заменой лезвия или регулировкой.

Соблюдение этих основных правил техники безопасности делает работу с электроинструментом намного безопаснее! 🙂



Итак… Теперь вы чувствуете себя более уверенно? 🙂

Еще раз извините, что мне потребовалось так много времени, чтобы предоставить подробное руководство по использованию лобзика!

Я надеюсь, что после этого урока вы почувствуете себя более уверенно, особенно если вы новичок!

Обязательно посмотрите 29-минутный обучающий ролик на YouTube, чтобы подробнее узнать о каждом шаге, перечисленном здесь!

Так что вы думаете? Вы готовы взяться за головоломку прямо сейчас?

Оставьте комментарий ниже, и давайте поговорим о ПИЛЫ!

Если вы нашли это руководство полезным, обязательно закодируйте его PIN-кодом, чтобы сохранить его на потом!





Thrift Diving вдохновляет женщин украшать, улучшать и обслуживать свой дом самостоятельно. .. используя краски, электроинструменты и комиссионные магазины! Используйте эти 5 печатных форм, контрольных списков и электронных книг, чтобы начать!

Имя

Адрес электронной почты

Мы используем это поле для обнаружения спам-ботов. Если вы заполните это, вы будете отмечены как спамер.

Теперь проверьте свою электронную почту на наличие этих бесплатных подарков! Работает на ConvertKit

Нравится этот пост? Поделись! 🙂

5555 акции

  • Поделиться
  • Твит

Руководство для начинающих по безопасному и эффективному использованию лобзика

Лобзики завоевали большую популярность благодаря удобству, позволяющему точно и эффективно резать широкий спектр материалов.

Но работа с лобзиком не так проста, как кажется. Без надлежащих знаний вы можете навредить себе или сделать неправильный разрез.

Независимо от того, занимаетесь ли вы рукоделием или новичком, эта статья научит вас правильно пользоваться этим инструментом. Здесь мы предоставили пошаговые инструкции по эффективному использованию электролобзика и другую информацию по технике безопасности.

Перед тем, как перейти к инструкции по использованию лобзика, мы рассмотрим различные части лобзика.

Схема

Компоненты или части лобзика

Ниже мы упомянули некоторые общие части лобзика. Понимание частей поможет вам правильно выполнять шаги и правильно использовать инструмент.

1. Полотно

Полотна для электролобзика обычно прямые и длинные. Как правило, они доступны из различных материалов, ширины, хвостовика и количества зубьев. Лобзики имеют полотно с Т-образным или U-образным хвостовиком.

2. Башмак

Обычно основание электролобзика называется башмаком, который надевается на материал, который необходимо разрезать. Очень важно, чтобы обувь ровно лежала на материале, чтобы сделать точный разрез (будь то прямой или изогнутый). Для погружного или косого реза башмак должен располагаться под другим углом.

3. Рукоятка

Лучший электролобзик оснащен удобной и удобной ручкой, которая безопасно выполняет весь разрез. Обычно лобзики поставляются либо с верхней рукояткой (D-образная рукоятка), либо с цилиндрической рукояткой.

4. Триггер

На инструменте вы можете увидеть переключатель «Вкл.», расположенный обычно внутри верхней ручки лобзика. Когда вы делаете разрез, спусковой крючок должен быть нажат, чтобы лезвие продолжало работать. Когда курок будет отпущен, пила остановится.

5. Блокировка курка

Эта часть блокирует курок лобзика в положении ВКЛ, поэтому вам не нужно удерживать курок во время пропила. Это полезно в ситуациях, когда вы собираетесь делать длинные разрезы.

6. Регулятор скорости

Большинство электролобзиков снабжены регулятором, позволяющим регулировать скорость полотна лобзика. Скорость, с которой должно двигаться полотно электролобзика, зависит от материала, который вы режете.

7. Направляющая ролика лезвия

Находится прямо над башмаком. Роликовая направляющая имеет прорези, а лезвие находится между прорезями. Это гарантирует, что лезвие удерживается прямо над заготовкой.

8. Орбитальный переключатель

Лобзики бывают с одним из двух режимов резания – прямым или орбитальным. В прямом аукционе лезвие движется вверх и вниз для выполнения разреза. При орбитальном действии лезвия движутся вперед при резке, в том числе вверх и вниз. Это обеспечивает более быстрый и грубый рез. Таким образом, вы никогда не должны использовать орбитальное действие для резки твердой древесины и металлов.

9. Фаска

Позволяет наклонять пилу для выполнения косых пропилов. Этот наклон зависит от модели, которую вы используете.

Как пользоваться лобзиком

Теперь, когда вы поняли, что такое лобзик, давайте рассмотрим пошаговый процесс использования этого инструмента. Мы предоставили шаги использования лобзика ниже для вашей справки.

1. Выбор подходящего полотна

На упаковке с полотном для электролобзика будет указано, из какого материала оно сделано, с указанием «дерево» и «металл». На упаковке или на лезвии будет указано количество зубьев на дюйм (TPI). Для большинства деревообрабатывающих проектов приемлем TPI 10-12. Меньшие значения TPI позволяют выполнять резку быстрее, но при этом резка будет медленнее. Более высокие значения TPI обеспечивают более быструю резку и более гладкие результаты. Соответствующая ширина лезвия является еще одним соображением.

Ширина лезвия должна соответствовать радиусу, который вы режете. Полотна для лобзика доступны в двух вариантах ширины: 1/4 дюйма подходит для вырезания кривых с малым радиусом, а 3/8 дюйма — для плавных изгибов. Убедитесь, что вы знакомы с направлением ваших зубов. Стандартный нож для электролобзика имеет зубья, направленные вверх, для резки движения лезвия вверх. Это подходящий вариант для резки всех видов. Чтобы уменьшить количество сколов и надрезов, необходимо использовать обратное лезвие с зубьями, направленными вниз, поверх материала с предварительно обработанной поверхностью.

2. Установка лобзика

Сначала вставьте лезвие в лобзик. Далее отключите пилу. Чтобы заменить полотно, в некоторых лобзиках необходимо ослабить болт с помощью шестигранного ключа. На более новых лобзиках захват лезвия ослабляется, потянув вниз. Когда вы снимаете черный рычаг, убедитесь, что лезвие смотрит в правильном направлении. Зубья полотна должны быть обращены к передней части лобзика. Теперь вы можете подключить электролобзик и приготовиться к резке.

3. Установка материала

Вы должны отметить, где вы собираетесь резать материал. Используя Т-образный угольник, вы можете сделать прямую линию на конце материала, если вам нужен квадрат или даже разрез. Даже если разрез не обязательно должен быть квадратным, вы можете отметить нужную форму карандашом поверх материала. Хотя лобзиком можно вырезать кривые, важно не делать слишком много кривых. При обходе крутых поворотов лезвие может погнуться.

Любой материал, который вы собираетесь резать, должен быть прикреплен к столу с достаточным зазором, чтобы лобзик не попал в зажимы. Если края большого куска дерева слишком длинные, чтобы поместиться на столе, вы можете поставить два стола рядом друг с другом, чтобы между ними можно было эффективно и безопасно резать. Убедитесь, что обе стороны должны быть защищены.

Можно оставлять концы дерева свисать со стола для более мелких резов. Вы должны оставить достаточно места, чтобы нога могла пройти через зажимы, но не настолько, чтобы пила не сошла с колеи.

4. Резка материала

Перед тем, как настроить электролобзик на резку, убедитесь, что ножка ровно установлена ​​на материале. Прежде чем нажать на спусковой крючок, убедитесь, что лезвие не касается какого-либо материала. После совмещения лезвия с пропилом отпустите курок, чтобы лезвие набрало скорость. Вы можете медленно перемещать полотно электролобзика вперед, пока оно не наберет полную скорость. Затем лезвие прорезает материал. Вы можете немного надавить вперед, но не нажимайте на пилу слишком быстро. Лезвие будет прорезать материал естественным образом. Слишком сильное нажатие может привести к изменению формы или поломке. Вы должны следить за тем, чтобы лезвие не останавливалось после того, как вы прошли через весь материал.

Если лезвие внезапно останавливается в середине реза, отпустите курок и осторожно вытащите лезвие. Если вы режете ногой под углом, если кривая слишком крутая или если она движется слишком быстро, лезвие может остановиться.

5. Очистка

Чтобы избежать осколков, отшлифуйте края всего материала после завершения резки. Это можно сделать с помощью орбитальной шлифовальной машины или ленточной шлифовальной машины в зависимости от материала.

Убедитесь, что вы отключили лобзик от сети и вынули лезвие. Затем сохраните их в правильном месте. Пропылесосьте рабочее место и подметите его. Разместите большое количество отходов в зоне, предназначенной для отходов.

Как вырезать кривые лобзиком?

При резке по кривой убедитесь, что радиус не слишком мал для резки с помощью лезвия. Лобзики могут быть гибкими, однако их нельзя поворачивать и поворачивать каким-либо образом. Если кривая на самом деле слишком узкая, пила может сломаться.

Этот трюк можно использовать, если вам нужно вырезать крутую кривую с помощью пилы. Чтобы снять объемный материал, изначально придется делать черновой рез по линии.

Затем сделайте несколько небольших рельефных надрезов под углом и остановитесь на линии разреза. Вы можете завершить разрез по этой линии, как только вы удалите достаточно материала.

Как вырезать отверстие лобзиком?

Первый шаг является самым важным. Первоначально вам нужно просверлить отверстие, достаточное для размещения полотна электролобзика. Это позволит вам вставить лезвие и начать резать. Убедитесь, что ваше отверстие не близко к линии. Сверло может сместиться, когда вы начнете сверлить, и повредить материал за линией. Таким образом, вы всегда можете удалить больше материала, но невозможно разместить его обратно.

Как вырезать фаску лобзиком?

Скошенные углы можно выпиливать лобзиком. Однако это может быть сложно. Это чаще всего используется для установки отделки. Природа гибкого лезвия может создать разрез не идеально под углом 45 градусов, но вы должны работать, используя то, что у вас есть.

Вы можете отрегулировать угол показа для достижения желаемого скоса. Чтобы помочь вам найти правильный угол, рядом с ручкой должен быть индикатор. Скоростной угольник можно использовать для проверки точности разреза под углом 45 градусов. Он должен быть в состоянии правильно поместиться между лезвием обуви и подошвой.

Во время резки следите за тем, чтобы ничто не мешало движению лезвия. Помните, что резка под углом приведет к уменьшению глубины резания. Чтобы предотвратить скольжение пилы во время распила, используйте линейку.

Некоторые советы по безопасности при работе с электролобзиком
  • Всегда используйте зажим для закрепления материала перед началом работы. Однако нет необходимости зажимать тяжелые материалы. Но если ваша заготовка легкая, вам следует использовать зажимы, чтобы она не скользила и не двигалась.
  • Для размещения заготовки следует использовать направляющие, поскольку они позволяют использовать весь диапазон лобзика, не повреждая верстак.
  • Лучший способ предотвратить заедание лезвий — это использовать для рельефных резов. Это также помогает свести к минимуму отходы, и каждый должен следовать этому совету при работе на крутых поворотах.
  • Прежде чем приступить к резке, всегда проверяйте, чтобы лезвия были достаточно острыми. Тупые лезвия снижают точность и создают дополнительную нагрузку на электролобзик.
  • Если вы не хотите иметь дело с чрезмерным зазубринами на обрезанных кромках, вы должны начать резать и маркировать через малярную ленту.
  • Ни в коем случае нельзя заставлять лобзик работать и резать. Всегда позволяйте ему работать в своем собственном темпе и позволяйте ему работать свободно.
  • Всегда просматривайте руководство пользователя, чтобы правильно понять рабочий механизм и функции лобзика
  • Убедитесь, что ваши руки и кабель электролобзика находятся на расстоянии от вращающихся полотен
  • Убедитесь, что лезвия полностью остановились, прежде чем убрать их от заготовки
  • Не надевайте украшения и не теряйте одежду при использовании пилы
  • Регулярно смазывайте лобзик и не используйте тупые лезвия
  • Никогда не используйте пилу во влажной среде и следите за тем, чтобы верстак также был сухим и чистым

Некоторые часто задаваемые вопросы

1. Насколько сложно пользоваться электролобзиком?

Лобзик может использоваться как профессионалами, так и домашними мастерами для создания прямых или криволинейных пропилов в деревообрабатывающих проектах.

2. Как сделать ровный пропил лобзиком?

Чтобы диск не вибрировал при резке, крепко держите пилу. На рабочую поверхность воздействует вибрация и направленная вниз сила. Нанесите несколько слоев малярной ленты на нижнюю часть лобзика, чтобы уменьшить царапины.

3. Как вырезать лобзиком 2×4?

Прямые пропилы в пиломатериалах 2×4 можно получить, если вести лобзик медленно и за один проход. Все будет хорошо, если темп будет постоянным и медленным. Лезвие сделает всю работу за вас. Следите за линией реза и контролируйте скорость и темп.

4. Древесину какой толщины можно пилить электролобзиком?

Лобзики лучше всего подходят для резки мягкой древесины менее 1-1/2 дюйма. Лиственная древесина может быть толщиной до 3/4 дюймов. толстый. При вырезании кривых в более толстых досках полотном электролобзика оно имеет тенденцию изгибаться и оставлять скошенный край вместо квадратного.

5. Можно ли использовать электролобзик для резки 4×4?

Большинство полотен для электролобзика способны резать на максимальную глубину 1 1/2 дюйма. Это намного меньше, чем глубина, необходимая для прорезания 4×4. Лезвие электролобзика режет перпендикулярно защитному кожуху, используя движения вверх-вниз. Он не может резать более толстый материал, чем циркулярная пила, торцовочная пила или циркулярная пила.

6. Какие пиломатериалы трудно распилить пилой?

Электролобзиком можно резать практически любой материал, включая дерево. Что касается дерева, лобзики способны резать как лиственные, так и хвойные породы. Процесс резки твердой древесины немного отличается. Хотя лобзик может быть не лучшим решением для твердой древесины, он может работать хорошо, если вы не торопитесь.

Окончательное заключение

Будь то профессиональный плотник или новичок, электролобзики являются предпочтительным выбором для резки различных материалов. По сравнению с традиционными пилами они удобны и обеспечивают точный рез.

Однако важно уметь пользоваться лобзиком. В противном случае это может привести к грубому монтажу или причинить себе вред. Особенно, если вы новичок, убедитесь, что понимаете процесс, прежде чем делать первую попытку.

Чтобы помочь вам в процессе, мы предоставили подробный пошаговый процесс со всей информацией. Мы надеемся, что процесс и инструкции, упомянутые здесь, помогли вам понять процесс.

Если у вас все еще есть сомнения, напишите нам в разделе комментариев ниже. Мы ответим в ближайшее время.

Jigsaw Определение и значение — Merriam-Webster

1 из 3

лобзик ˈjig-ˌsȯ

1

: Свилы Свилы 2

2

: Светопроводная электрическая пила с вертикальной поршней лезвией, которая используется специально для режущих кривов

: jigsaw wzzle

3

: jigsaw wzzer

: jigsaw wzzer

: .

2 из 3

переходный глагол

1

: резать или формировать лобзиком

2

: для укладки или размещения сложным или переплетенным способом

лобзик

3 из 3

: предлагающий пазл или его отдельные части

Примеры предложений

Последние примеры в Интернете

При чистке электролобзик , снятие лезвия или замена лезвия, найдите время, чтобы отключить его от розетки или вынуть аккумулятор, чтобы избежать случайного включения. Тимоти Дейл, Better Homes & Gardens , 22 августа 2022 г. При использовании электролобзика наденьте закрытую обувь, длинные брюки, рубашку с длинными рукавами, защитные очки, перчатки, маску и беруши. Тимоти Дейл, 9 лет0176 Better Homes & Gardens , 22 августа 2022 г. Что удерживает это от того, чтобы быть просто аккуратным кинематографическим эквивалентом тех головоломок поп-культуры шестидесятых, так это то, как вся эта каталогизация вещей начинает создавать атмосферу, которая в конечном итоге информирует и открывает приключенческую историю этого ребенка. Дэвид Фир, Rolling Stone , 30 марта 2022 г. Формы вырезаны с помощью 9Электролобзик 0176 и компьютеризированный фрезер, отшлифованы вручную, а затем обработаны шеллаком. Ричард Мертенс, The Christian Science Monitor , 29 марта 2022 г. В игре дуэли личностей, вечные споры об экономическом развитии и законности и порядке, а также соперничество между кастами, которые составляют сложную головоломку политики штата Уттар-Прадеш. Вашингтон Пост , 28 фев. 2022 Но эти зарождающиеся отношения являются частью более широкой головоломки перестройки, наблюдаемой на постоянно меняющемся Ближнем Востоке. Джомана Карадше и Эоин Максвини, CNN , 14 февраля 2022 г. Франкенталер часто использовал лобзик для вырезания фигур, которые печатались отдельно. Брайан Т. Аллен, 9 лет0176 National Review , 10 февраля 2022 г. Этот пазл , состоящий из переплетенных частей, представляет собой новые цифровые инструменты, которые проектируют, балансируют и поддерживают всю структуру. Джон Таф, Forbes , 21 декабря 2021 г.

Переход от команды с тремя талантами НБА к отряду , составленному из вокруг Причарда, имел свои взлеты и падения. Тайсон Алджер, OregonLive.com , 4 января 2018 г. Стараясь не нарушать руководящие принципы Верховного суда в отношении представительства меньшинств, законодатели сложили мозаику из Техаса в формы, которые решительно захватили бы штат в пользу правых. Мишель Легро, 9 лет0176 Лонгриды , 13 июля 2017 г.

За миллиарды лет этот процесс создал луну, покрытую чем-то вроде пазлов, состоящих из кусочков. Шеннон Стирон, Wired , 9 мая 2020 г. Моя мать разделила грехи моего отца, как головоломка из деталей, растянутых на слишком много лет. Робин Анталек, Longreads , 22 апреля 2020 г. Со скоростью до 3300 ударов в минуту этот лобзик работает с деревом толщиной до 4,25 дюйма и металлом толщиной до 3/8 дюйма. Popular Science , 17 апр. 2020 г. Лужайка — это ярко-зеленый райграс с коричневыми Пазл из деталей, где кто-то распылил муравьиный яд. Ли Дурки, Harper’s Magazine , 30 марта 2020 г. Чтобы должным образом удовлетворить, частей головоломки твистера должны быть собраны с некоторой осторожностью и точностью. Исаак Фельдберг, Fortune , 15 ноября 2019 г. Вместе с пазлами, ледяными полями и пронизывающими ветрами Астон боролась с двумя месяцами одиночества и неуверенности в себе во время своего новаторского лыжного путешествия по Антарктиде. Джен Роуз Смит, 9 лет0176 Condé Nast Traveller , 18 октября 2019 г. За всей историей номера наблюдают писатель «Бессмертного Халка» Эл Юинг и редактор Том Бревурт, которым можно доверить превратить такой выпуск -головоломки в захватывающую тайну. Кристиан Холуб, EW.com , 2 августа 2019 г. Неандерталец головоломка Прошлые исследования показали, что неандертальцы, по-видимому, были генетически хорошо смешаны, скрещиваясь между собой в Европе и Азии. Майя Вей-хаас, 9 лет0176 National Geographic , 26 июня 2019 г. Узнать больше

Эти примеры предложений автоматически выбираются из различных онлайн-источников новостей, чтобы отразить текущее использование слова «головоломка». Мнения, выраженные в примерах, не отражают точку зрения Merriam-Webster или ее редакторов. Отправьте нам отзыв.

История слов

Первое известное использование

Существительное

1873, в значении, определенном в смысле 1

Глагол

1873, в значении, определенном в смысле 1

Прилагательное

1909, в значении.

Путешественник во времени

Первое известное использование лобзика было в 1873 г.

Посмотреть другие слова того же года

Словарные статьи Рядом с

головоломка

джигман

головоломка

пазл

Посмотреть другие записи поблизости

Процитировать эту запись «Головоломка».

Словарь Merriam-Webster.com , Merriam-Webster, https://www.merriam-webster.com/dictionary/jigsaw. По состоянию на 16 сентября 2022 г.

Copy Citation

Детское определение

головоломка

лобзик ˈjig-ˌsȯ

: механическая пила, используемая для вырезания изогнутых и неправильных линий или ажурных узоров

Подробнее от Merriam-Webster на

Jigsaw

Nglish: Перевод Jigsaw для носителей испанского языка

English: перевод jigsaw для арабских носителей 9000 3

Britanca. com-giglopedia. Последнее обновление: 12 сентября 2022 г.

Подпишитесь на крупнейший словарь Америки и получите тысячи дополнительных определений и расширенный поиск без рекламы!

Merriam-Webster без сокращений

Какие существуют типы лезвий для электролобзика?

Существует несколько различных типов полотен для электролобзика, которые адаптируют инструмент для различных операций резки.



Используемый диск влияет на материал, который можно разрезать, скорость резки машины и получаемый результат.



Независимо от того, являетесь ли вы подрядчиком, желающим не отставать от графика и избежать судебного разбирательства по строительству, или домовладельцем, желающим сделать ремонт, мы познакомим вас с различными лобзиками, их полотнами и, что наиболее важно, с их использованием и преимуществами.



Прежде чем мы рассмотрим полотна, взглянем на некоторые из лучших электролобзиков, представленных сегодня на рынке.



Существует несколько способов классификации полотен для электролобзика: по типу хвостовика, количеству зубьев (TPI, или зубьев на дюйм), по типу металла, из которого они изготовлены. материалов, которые они могут использовать для резки.
