Подробное описание технических особенностей электролобзиков.

Ручной электрический лобзик начал свое победоносное шествие по миру с 1944 года. Своим появлением на свет он обязан именитому производителю Bosch. Именно в 1944 году был выпущен его первый образец. За почти 70-летнюю историю электролобзик прошел многие стадии развития. Сейчас мы имеем удобный, компактный, высокопроизводительный и универсальный электроинструмент. С его помощью можно работать с разнообразными материалами – деревом, металлом, пластиком, гипсокартоном, кафелем, стеклом и даже камнем. С помощью электролобзика можно делать самые разнообразные пропилы, ограниченные только фантазией его владельца. И все это – благодаря его прекрасным техническим характеристикам. Рассмотрим их подробно.

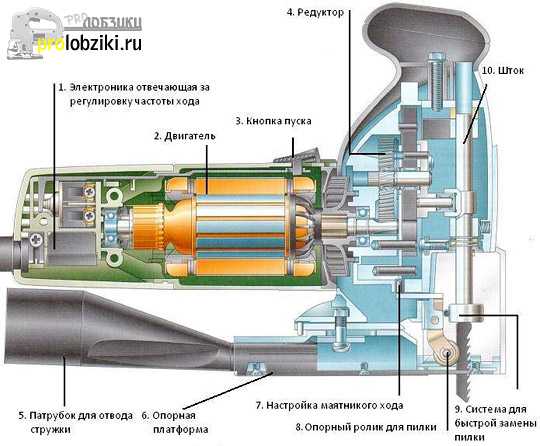

Части, из которых состоит электролобзик

1. Корпус двигателя. Наиболее требовательная к прочности часть инструмента, поскольку именно в нем находится двигатель, вращательное движение которого посредством вала и редуктора преобразуется в возвратно-поступательное движение ползуна. В свою очередь, на ползуне крепится главная режущая часть электролобзика – пильное полотно или пилка.

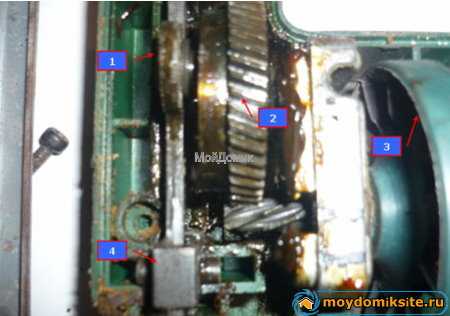

2. Редуктор. Иногда он выполнен из пластика, что не только уменьшает прочность инструмента, но и ухудшает его теплоотдачу. В результате, такой инструмент будет быстрее нагреваться и с большей долей вероятности быстро выйдет из строя. Поэтому металлический корпус редуктора более предпочтителен.
3. Подошва. Этот элемент устройства играет важную роль в выполнении точных качественных резов материала. В недорогих моделях часто используется штампованная пластина из металла или, что еще хуже, из пластика. С таким инструментом на качественную работу надеяться не стоит. Наиболее предпочтительный вариант – литая металлическая подошва. Кроме материала, из которого она сделана, играет роль также надежность ее крепления к лобзику. Крепление должно быть надежным и без люфтов.
4. Рукоятка.

Виды рукояток электролобзиков

• В виде скобы. Примером таких лобзиков может стать Makita модели 4327, Makita 4329. Удобны в применении для раскроечных работ, где не требуется много фигурных резов.
• D-образные. Представитель этого класса – Hitachi модели CJ 110 MV и CJ 120 V. С такой рукояткой легко даются крупные плавные линии реза.
• Грибовидные. BOSCH использует такие рукоятки в электролобзиках GST 120E и GST135CE. Грибовидная рукоятка позволяет наиболее качественно выполнять фигурные резы, на которых для поворотов нужно постоянное изменение захвата инструмента рукой оператора.

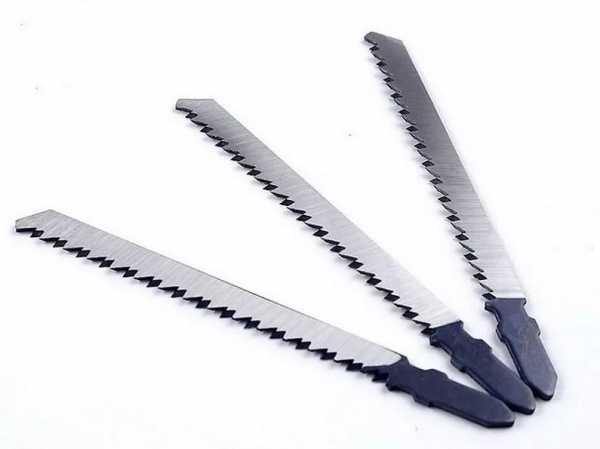

Ножовочное полотно или пилка. Что касается выбора пилок для электролобзика, то это также важный момент, чтобы обеспечить качество пропила на должном уровне. Основной принцип в подборе пильного полотна таков: для разных видов работ и разных материалов нужно использовать только соответствующие полотна. Это продлевает срок службы как пилки, так и самого инструмента.

Пильные полотна различаются по:

• Материалу, из которого они изготовлены.
• Шагу зубьев.
• Способу заточки и разводки.
• Форме полотна и зубьев.

Классификация полотен:

• Из высокоуглеродистой стали (маркировка HCS) – сами по себе достаточно гибкие и предназначены для работы с мягкими материалами.
• Из быстрорежущей инструментальной стали (HSS) – для более прочных материалов.
• Из биметалла (BiM) – сочетание гибкости непосредственно полотна и твердости его зубьев (или напыления). Соответственно, полотно HCS, зубья – HSS.
• Из прочного материала HM/TC позволяют работать со стеклопластиком и даже черепицей.
• С волнообразной кромкой. Используют для работы с цветными металлами.
• Для керамики, стекла и других твердых материалов используют пилки с алмазным или иным напылением; с напайками из твердых сплавов.
• Специальные полотна для кафеля.

Противоскольное приспособление.

Чтобы избежать сколов разрезаемого материала и получить чистый рез, используют различные противоскольные приспособления. Например, Makita 4351FCT; «бошевские» модели GST 85PE, GST 120E (BE), GST 135BCE (CE). Уменьшению сколов способствует выбор соответствующего полотна и оптимальной скорости его движения.

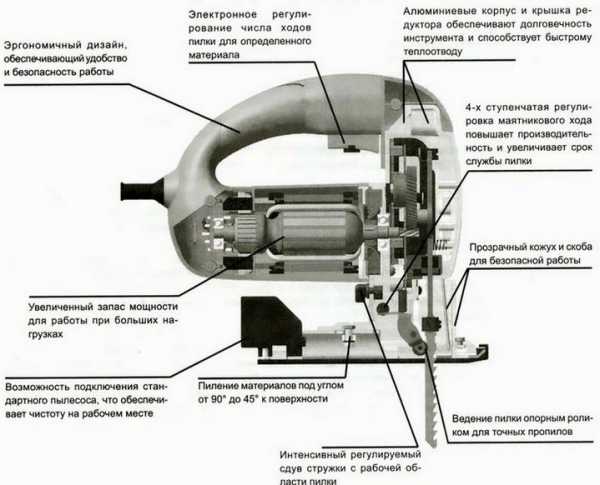

К другим важным техническим характеристикам и особенностям управления электролобзиков относятся (различаются в зависимости от производителя и модели):

• регулировка скорости хода пилки;
• ограничение пускового тока при старте;
• многоступенчатый маятниковый ход;
• возможность быстрой замены пилки без дополнительного инструмента;
• безинструментальная регулировка наклона опорной плиты для косых резов;
• система удаления опилок и подключение к пылесосу;
• подсветка рабочей зоны.

Покупая инструмент, обращайте внимание на эти особенности электролобзиков, выбирая оптимальный для себя вариант.

Твитнуть

prolobziki.ru

Лобзик — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 ноября 2016; проверки требуют 12 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 ноября 2016; проверки требуют 12 правок.

Ло́бзик (от нем. Laubsäge) — инструмент для криволинейного распиливания материалов.

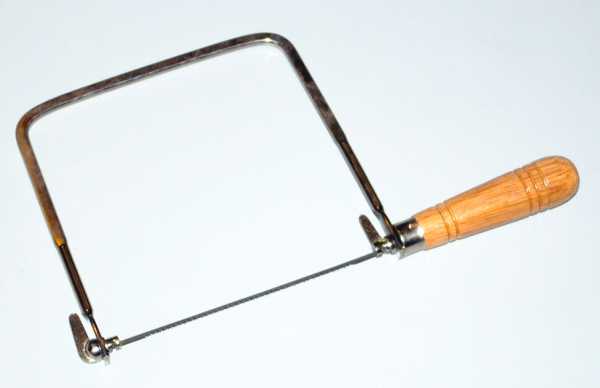

Ручной лобзик

Ручной лобзик включает в себя дугообразную рамку с рукояткой и зажимами для крепления пильного полотна. Пильное полотно тонкое и узкое, благодаря чему возможно изменять направление пиления. Рамка имеет большой просвет между полотном и своей верхней частью, благодаря чему она может обходить края обрабатываемой детали. При необходимости выполнить рез по линии, не выходящей за границы детали, в детали делается отверстие (вырубается или высверливается), после чего полотно снимают с рамки, продевают в отверстие и снова крепят к рамке.

Большим недостатком ручного лобзика являются малая механическая прочность полотна и малый размер рамки, из-за чего, соответственно, полотно часто рвётся и невозможно выполнять пиление на большом удалении от краёв детали.

Ручной лобзик обычно применяют для обработки дерева и его производных (в частности, фанеры), а также в ювелирной практике для обработки цветных металлов.

Электрический лобзик фирмы Skil

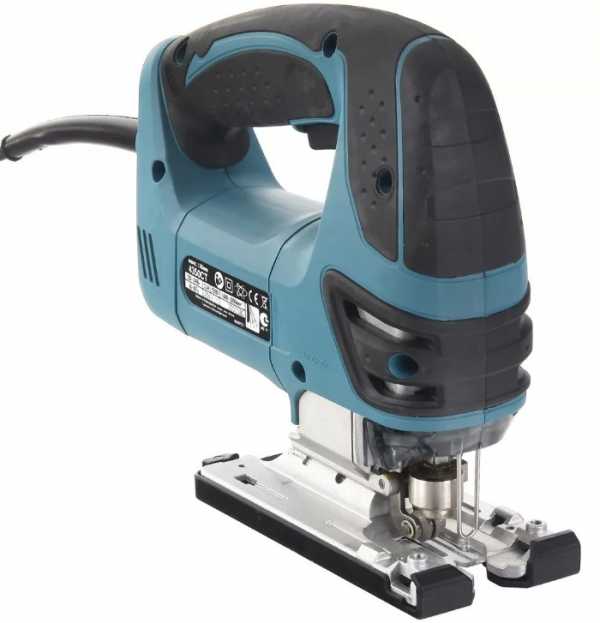

Ручной электрический лобзик включает в себя корпус с плоской платформой внизу и рукояткой вверху. Внутри располагаются

ru.wikipedia.org

Лобзик что это? Его виды, характеристики, доп.устройства и выбор.

Для прямых и криволинейных распилов используют инструмент, который по принципу действия является подобием обыкновенной пилы, это лобзик.

В зависимости от установленного полотна, он способен справиться не только с древесиной, но и с другими материалами различной прочности, например, пластмассой и металлом, гипсокартоном и керамикой.

Также лобзик используют для выполнения врезных пропилов и даже вырезания фигурных отверстий на плоскостях.

Назначение лобзика

В отличии от обычных пил, предназначенных для черновых прямых распилов, при помощи лобзиков выполняют фигурную резку.

Практически любые вырезы замысловатой формы под силу этому конструктивно простому инструменту.

Особая форма рамки, схожая с лучковой пилой, позволяет выполнять точные продольные распилы с торца заготовок, сильно углубляя полотно в материал.

Также лобзиком удобно выполнять прямые разрезы с высокой точностью.

Лобзик преимущественно используют для выполнения криволинейных разрезов в листах фанеры, ДСП, ДВП и подобных материалах.

Этот инструмент подходит для придания формы миниатюрным заготовкам, а за счет возможности криволинейного прохода полотна по материалу, им удобно скруглять углы на обрабатываемом изделии.

Интересные предметы декора для мебели, дома и даже одежды также могут быть изготовлены при помощи лобзика.

Резьба этим инструментом уже успела набрать популярность среди любителей самоделок.

Причем художественное выпиливание изделий из фанеры – дело, с которым способен справится практически каждый человек.

Устройство и характеристики

Следует изначально отметить, что инструмент делится на два больших класса: ручные и электрические лобзики.

Первые больше подходят для тонких и точных работ с мелкими элементами, когда вторые в большинстве случаев задействованы там, где требуется быстро проделать фигурное отверстие или выполнить прямой рез.

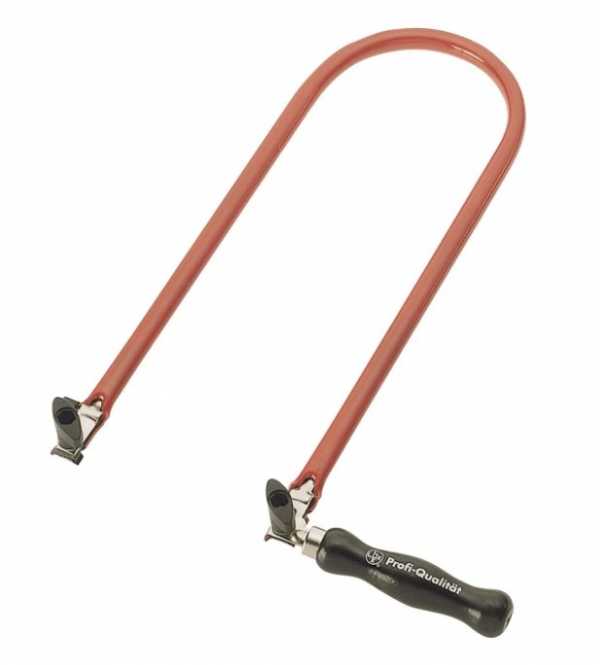

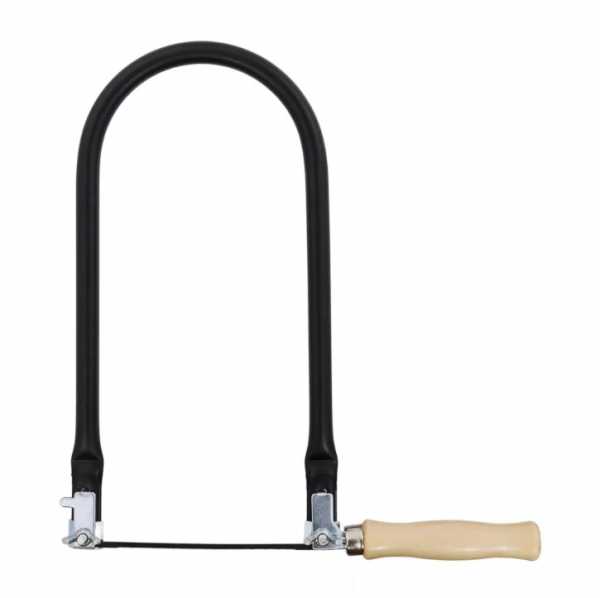

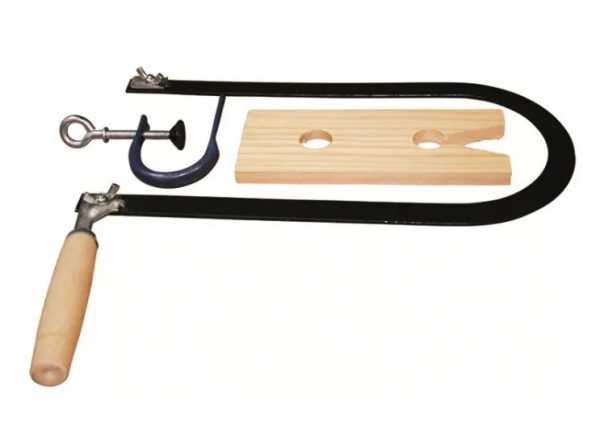

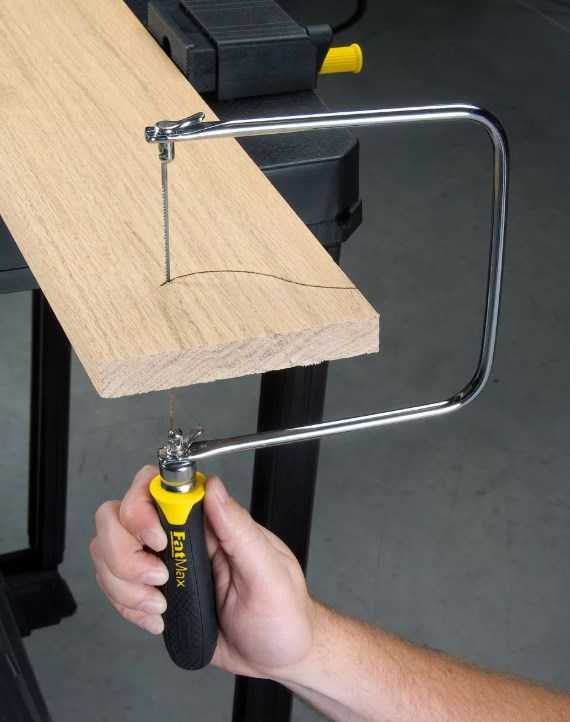

Конструкция ручного лобзика предельно проста, состоит он из следующих элементов:

• Дугообразная металлическая рама небольшого размера.

Преимущественно изготавливается в форме буквы “П” или “С” из стали.

Главная ее особенность заключается в большом просвете между верхней частью и натянутым полотном.

Это позволяет раме не упираться в края обрабатываемой детали, и обходить их.

Если требуется сделать пропил по линии, которая не должна выходить за пределы заготовки, то в ней просверливают отверстие.

Затем полотно снимают с рамы, и пропускают через это отверстие, и снова крепят в рамке.

• Полотно – рабочая, пильная деталь инструмента с мелкими зубцами.

Натягивается между концами рамки (фиксируется ее креплениями).

Имеет один большой минус – малую механическую прочность, что в купе с небольшими размерами рамки делает невозможным пиление на большом расстоянии от краев детали.

Само полотно зачастую просто лопается и обрывается.

• Рукоять – элемент, который устанавливается с одной стороны рамки и предназначен для удобного удержания инструмента одной рукой.

Изготавливается из дерева, металла или пластика.

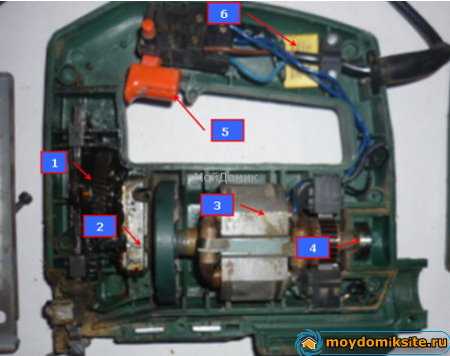

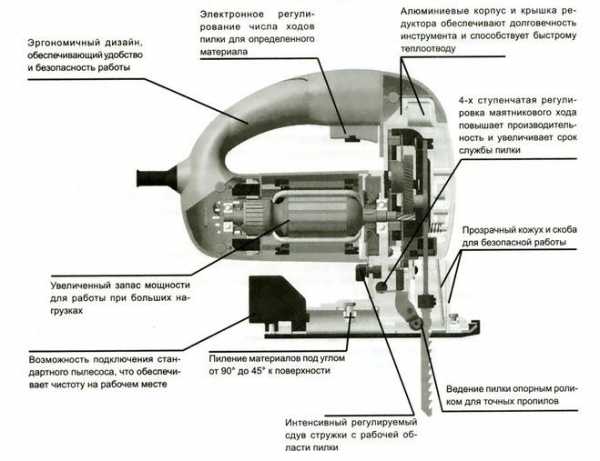

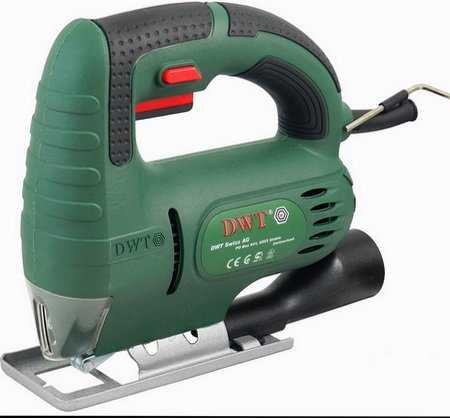

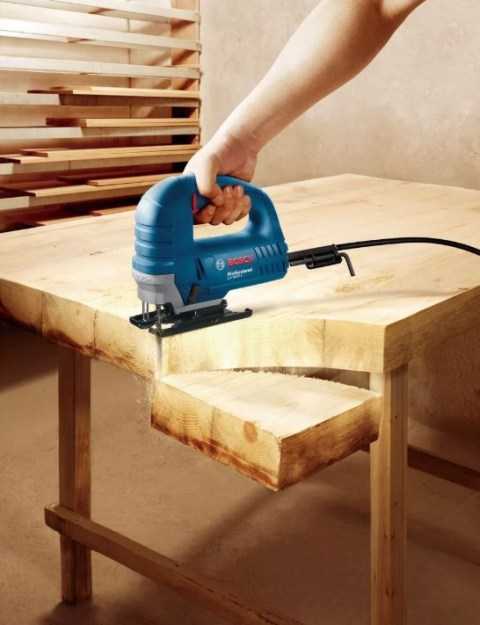

Стандартный электрический лобзик состоит из:

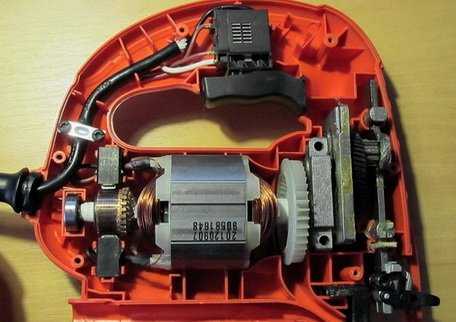

• Корпуса с удобной ручкой и клавишей запуска, в котором спрятаны все электрические элементы.

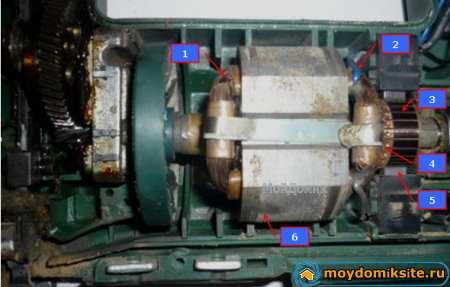

• Электродвигателя с редуктором.
• Штока.
• Пилки.
• Направляющей опорной плоскости, закрепленной в нижней части корпуса.
• Различных опциональных дополнений для удобства работы: подсветки, переключателя маятникового хода, дополнительного направляющего механизма, лазерного указателя и др.

Принцип работы электрического лобзика заключается в возвратно-поступательных движениях пилки на высокой скорости.

Она закрепляется в штоке, который перемещается за счет передачи энергии от двигателя посредством редуктора.

Пиление происходит перпендикулярно обрабатываемой поверхности.

Размеры и вес

Самые распространенные ручные лобзики имеют массу 285 г при длине полотна 130 мм и глубине пиления до 300 мм.

Но встречается инструмент со следующими параметрами:

• Масса: 120 – 450 г;
• Глубина пиления: 100 – 400 мм;
• Длина полотна: 22 – 300 мм.

Параметры типовых электрических лобзиков:

• Масса: 2 – 5 кг;
• Длина: 180 – 300 мм;
• Ширина: 60 – 120 мм;
• Высота: 180 – 400 мм;
• Длина пильного полотна: 40 – 250 мм.

Виды лобзиков

Инструмент делится на несколько классов, в зависимости от различных параметров.

По типу привода в действие:

Ручной

Работа выполняется за счет поступательных движений инструмента, удерживаемого одной рукой.

Конструктивно это самый простой вариант.

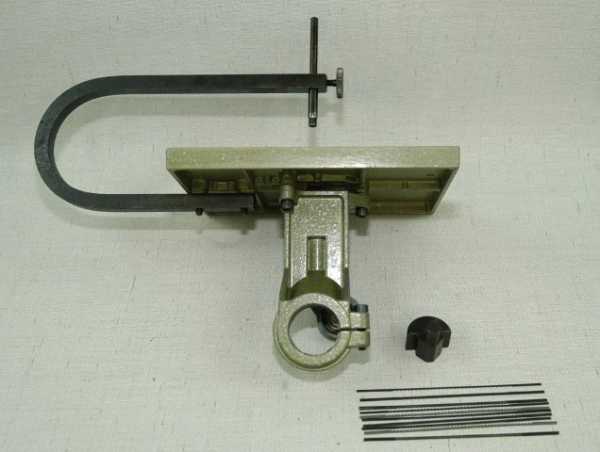

Механический

Используется преимущественно в деревообрабатывающей промышленности для выполнения фигурного реза на длинномерных изделиях.

Представляет собой своеобразный станок.

Состоит из станины, пилы, ее привода и устройства натяжения, направляющих валов, поворотных устройств.

Может иметь подвижное и неподвижное позиционирование пилы.

В первом случае заготовка фиксируется на столе станины.

Электрический

Может быть бытовым и профессиональным.

В первом случае инструмент имеет небольшую мощность, способен справляться с металлом шириной до 4 мм и древесиной до 50 мм.

Мощность профессиональных лобзиков начинается от 580 Вт, используются при работе с металлом толщиной до 10 мм и деревом до 130 мм.

Электролобзик, в свою очередь, бывает:

• Сетевой – работает от бытовой сети.

• Аккумуляторный – работает от съемной аккумуляторной батареи.

По размеру и общей конструкции:

• Стационарные — выполняются в виде неподвижных габаритных станков.

• Ручные – при работе удерживаются в руке.

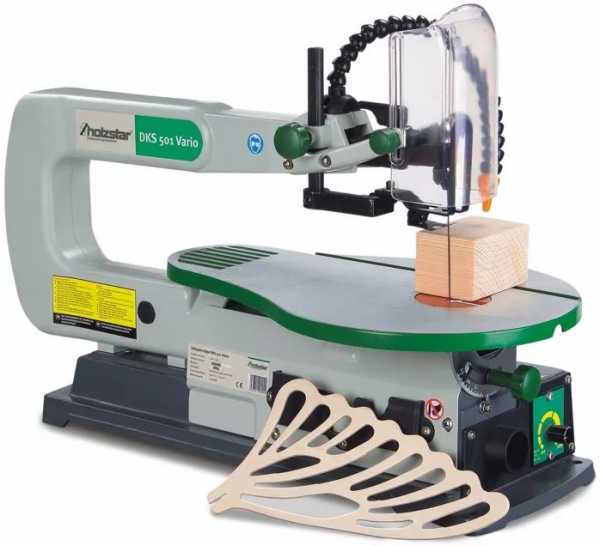

• Настольные – выполняются в виде небольших станочков, которые устанавливаются на плоской поверхности, либо крепятся зажимом (по типу струбцины) к ее краю.

Конструктивно представляют собой стол с закрепленным над ним держателем полотна.

Заготовка при работе перемещается относительно пильного полотна.

Особенностью инструмента является возможность выбора угла распиловки в любой плоскости.

При необходимости полотно можно повернуть перпендикулярно вертикали, и вертикальный лобзик трансформируется в горизонтальный.

В зависимости от рабочей части, лобзики делятся на:

• Инструмент с полотном – классический вариант.

Пилка либо натягивается в раме, либо крепится одной стороной в зажим (на электрических вариантах).

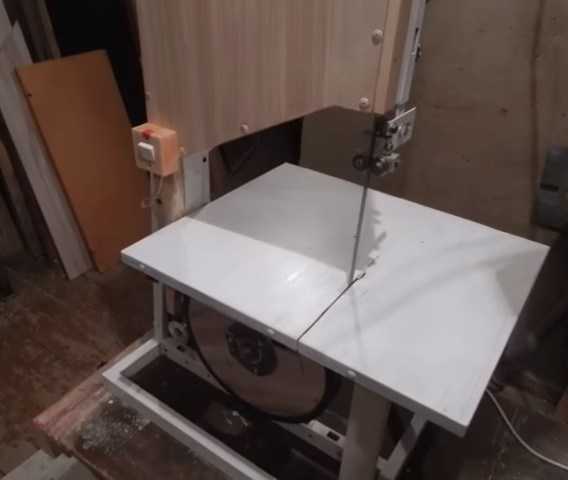

• Ленточные – пильное полотно выполнено в виде гибкого замкнутого кольца – ленты.

Будучи установленной на инструменте, движется по кругу по специальным валикам, один или несколько из которых выполняют натяжку.

Как правило, ленточные лобзики изготавливают в виде стационарных станков.

Работа с разными материалами

Лобзики можно классифицировать в зависимости от того, на работу с каким материалом рассчитано полотно, а также для каких работ оно предназначено:

• По дереву. Бывают для быстрого, чистого или фигурного реза.

• По металлу.

• Для полимерных материалов.

• Для специфических задач.

В качестве примера можно привести варианты для стекла и керамики, где рабочей частью полотна выступают не зубья, а напыление из алмазной крошки или карбида вольфрама.

• Универсальный.

Подходит для работы с большинством материалов, типа древесины, металла или пластика, но отличается невысоким качеством реза.

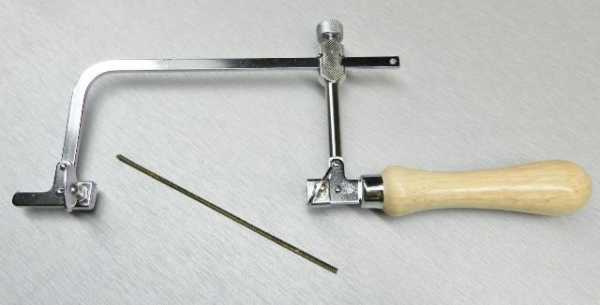

Кроме прочего, существуют так называемые ювелирные лобзики, относящиеся к ручному инструменту.

Они имеют малые размеры, небольшую глубину пропила и регулируемое расстояние для полотен.

Для аккуратных работ с миниатюрными деталями вместо классических пильных полотен используются струны.

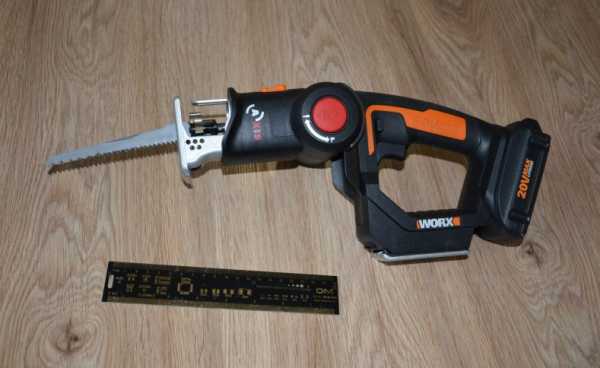

Лобзик трансформер – подвид электрического варианта этого инструмента.

Его отличие от классического электроинструмента – передняя часть, в которой расположены все рабочие элементы, включая двигатель, редуктор, полотно и подошву, может быть в одно движение выставлена под различными углами к рукояти.

Таким образом, лобзик легко трансформируется в небольшую сабельную пилу.

Еще один подвид электроинструмента – грибовидный лобзик.

Этот инструмент имеет особую форму корпуса, за верх которого и выполняется захват рукой.

В качестве выключателя используется ползунок.

Удобен тем, что позволяет работать в ограниченном пространстве.

Им комфортно выполнять рез заготовки с любой стороны, и даже снизу.

Лобзики настолько часто используются, что при отсутствии этого инструмента может быть использована специальная насадка на дрель или шуруповерт.

Такой вариант представляет собой корпус, внутри которого находится механизм, преобразующий вращательное движение дрели в поступательное движение полотна.

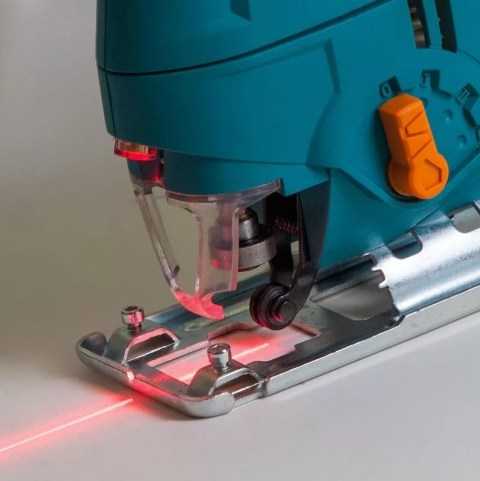

Лазерный лобзик – это электролобзик с лазерным указателем, позволяющим производить точный и ровный пил на обрабатываемом материале.

Как выбрать лобзик?

При выборе ручного инструмента, необходимо ориентироваться на:

• Форму и упругость рамы.

Первое определяет максимальную длину реза.

Второе отвечает за возможность качественного натяжения пильного полотна.

• Массу. Параметр влияет на удобство и продолжительность работы, так как он определяет, как часто и насколько сильно будет уставать рука.

• Тип зажимов, их качество и удобство использования.

Определяют скорость съема и установки полотна, что при вырезании отверстий приходится делать часто.

Предпочтительно выбирать зажимы с рельефными поверхностями и закаленными вставками, так как это влияет на надежность фиксации.

• Тип пильного полотна.

Тонкие пилы позволяют вырезать сложные геометрические формы, но при этом рез тяжело контролировать.

• Конструктивные особенности инструмента и возможность использования дополнительных приспособлений.

• Производителя.

При выборе электрического инструмента определяющими являются такие параметры:

• Мощность – влияет на скорость работы и эффективность в целом.

• Вес – определяет, насколько долго можно будет работать инструментом до того момента, когда устанет рука.

Вес напрямую зависит от мощности.

• Количество ходов пилки в минуту.

Чем больше – тем быстрее производится рез.

• Удобство замены полотна.

Фиксатор может иметь болт, либо же прижимное устройство.

Последний вариант более практичен и удобен.

• Дополнительные функции.

Среди них может быть подсветка рабочего пространства, возможность подключения к пылесосу, регулятор частоты хода.

Последний является очень полезным дополнением, так как при работе с некоторыми материалами скорость движения пилки требует точной настройки.

Что нужно знать о лобзиках?

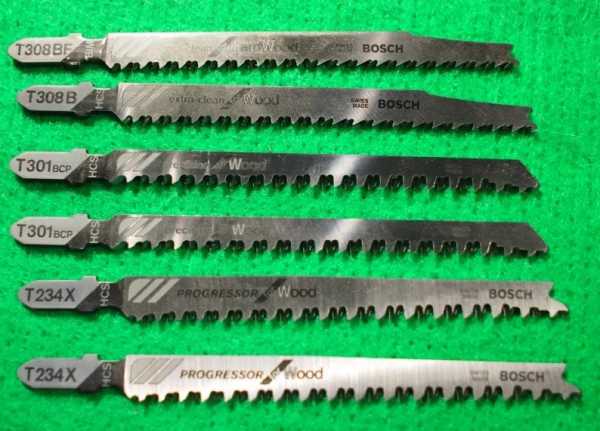

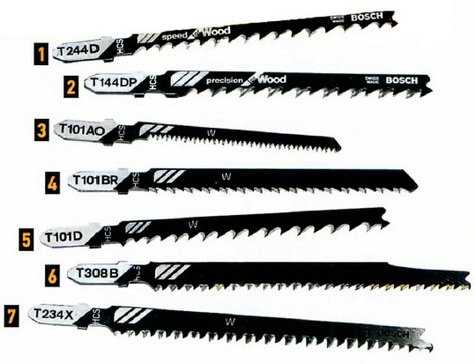

Для лобзиков производятся пилки следующих типов:

• Standard Tooth – классический вариант с одинаковыми зубьями.

• Skip-tooth Blades – имеют пропуски зубьев, хорошо отводят стружку, повышают скорость работы за счет этого клинят они редко и греются слабее, чем предыдущий вариант.

• Double-tooth Blades – варианты с двойными зубьями. Режут гладко, но медленно.

• Reverse Skip-tooth. Часть зубьев расположена противоположно направлению режущего движения полотна.

За счет подрезания древесины при обратном ходе, снижается количество сколов с обратной стороны материала.

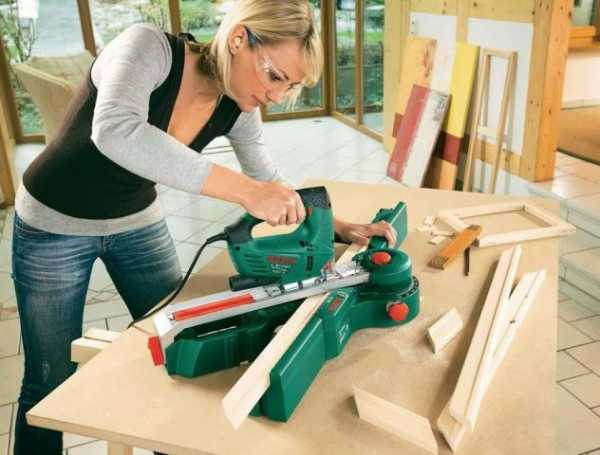

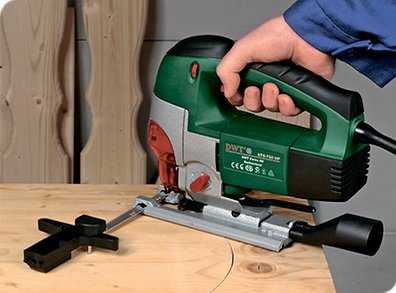

Кроме этого, для профессиональной работы с электролобзиком используют специальный стол.

Такое приспособление позволяет делать ровные распилы под разными углами с необходимой точностью, с выполнением которых справится даже женщина.

instrumentn.ru

Устройство лобзика электрического, из чего состоит электролобзик

Электрооборудование мастерских

По техническому труду



Лекция № 2.7.1

Электрические лобзики и ножовки



Курс, группа, факультет: 2 курс, 2 группа, факультет технологии, дневное отделение,

Дата проведение занятия: ________________



Цель занятия: изучение назначения, общего устройства, технологических характеристик, принципа работы и мер безопасности при работе с электроинструментами и бытовыми приборами в мастерских по техническому труду.

Задачи занятия:

1.

Формирование у студентов минимально необходимых знаний основных законов электричества и освоение методов проведения электрических измерений в электрических цепях и выполнения поверок электроизмерительных приборов

2. Формирование знаний о назначении, общем устройстве, технологических характеристиках, принципах работы и мерах безопасности при работе с электроинструментами и бытовыми приборами в мастерских по техническому труду.

3. Привитие навыков электромонтажных работ в мастерских и выполнения первичных ремонтных работ электрооборудования в мастерских по техническому труду.



План занятия:

1. Назначение, общее устройство и классификация по техническим возможностям и фирмам-производителям электрических лобзиков и ножовок.

2. Технологические характеристики и принцип работы.

3. Эксплуатация и меры безопасности.



Назначение электрических лобзиков и ножовок

Электролобзик представляет собой универсальный инструмент, который предназначен для резки. В отличие от обычного ручного, электролобзик позволяет работать с самыми различными материалами. Основным преимуществом электролобзика является способность выполнять криволинейные пропилы. Электролобзик нужен тогда, когда требуется выпилить какую-нибудь фигуру сложнее прямоугольника – круг, волну, овал.

Сабельная пила (электроножовка) – в некоторой степени родственник электролобзика. Сабельные пилы оснащаются лезвием, которое совершает маятниковые движения малой амплитуды, перемещаясь прямолинейно при обратном ходе оно приподнимается. По форме инструмент похож на большую дрель с выдвинутыми вперед пилками.

Электрическая сабельная пила считается профессиональным инструментом. В быту крайне редко возникают задачи, требующие участия этого специфического агрегата. Что же касается плотников, монтажников, кровельщиков, слесарей, отделочников и даже сотрудников службы спасения – сабельная пила без преувеличения незаменима.



Общее устройство и принцип работы электрического лобзика

Устройство электрического лобзика представлено в схематическом изображении:

Основные элементы электролобзика:

1. Алюминиевая либо стальная направляющая плоскость, которая еще называется опорной плитой. Она позволяет правильно установить угол резки, обеспечить точность, качество, удобство реза.

2. Пилка для резки материала. Она предназначена для выполнения ряда работ с конкретными материалами.

Устройство электролобзика?

Универсальных пилок, которые позволили бы одинаково отлично резать металл, дерево или пластик, нет, но всегда можно подобрать именно те рабочие полотна, которые максимально соответствуют всем требованиям.

3. Электрический мотор, который имеет мощность в 300-900 Вт. Этот параметр позволяет определить, с каким именно материалом можно работать, какую толщину можно обрабатывать. При выборе оборудования на этот критерий не все обращают внимание. Не стоит брать слишком большую мощность, если планируется выполнение бытовых работ, а сэкономленные средства сделают работы с определенными материалами невозможной.

4. Держатель, который обеспечивает правильный и ровный ход.

5. Ролики, которые удерживают механизм, обеспечивают его передвижение.

6. Система, обеспечивающая плавный ход пилки.

Главный рабочий элемент электролобзика — это небольшая пилочка длиной 50-120 мм. В процессе работы она совершает возвратно-поступательные движения по вертикали с амплитудой 20-30 мм и частотой от 500 до 3000 рабочих циклов в минуту. При этом толщина пропила составляет примерно 1 мм.

Пилка электролобзика приводится в действие через специальный редуктор электродвигателем. Чтобы сделать процесс резания эффективным, большинство современных моделей оснащены маятниковым механизмом. С его помощью пилка движется не только вверх-вниз, но и совершает колебательные движения вперед-назад по принципу часового маятника. Это ускоряет процесс пиления, уменьшает нагрузку на двигатель.

Режущее полотно при движении вниз отводится от материала, и резка выполняется лишь при его движении вверх, что делает инструмент более производительным и устойчивым в работе. Для получения чистого и ровного разреза, а также при распиле хрупких и твердых материалов маятниковый механизм лучше отключить.

Так как режущий инструмент электролобзика — пилка, она же является и основной статьей расходов при работе с ним. Ассортимент пил для лобзиков очень разнообразен, и каждая из них имеет своё предназначение. Пилки различаются по форме, размерам, заточке. Они изготавливаются из различных материалов и предназначены для определенного класса задач.

Пилки для электролобзика

Следует обратить внимание на шаг зубчиков пилки: для дерева подойдёт полотно с шагом от 2,5 до 4 мм, для металлов и пластика — от 1 до 2 мм. Для резки цветных металлов нужны пильные полотна с волнообразной режущей кромкой.

Для работ со стеклом, керамической плиткой используются пилки с абразивным напылением. Высокими характеристиками отличаются пилки с алмазным напылением, но они достаточно дорогие.

Для того чтобы гарантировать высокую точность работы, к лобзику крепится опорная плита. Ее еще называют подошвой. Использование опорной плиты освобождает оператора от необходимости удерживать лобзик на весу. Благодаря подошве расстояние до обрабатываемой поверхности сохраняется постоянным, что гарантирует стабильную работу инструмента.



stroyvolga.ru

Электролобзик – описание, советы по выбору

При раскройке листового материала – пластиковых панелей, ламината, цементной плиты, фанеры, ДСП и другого без электролобзика не обойтись. Электролобзик незаменим, если делается не маленький ремонт с настилкой полов и отделкой стен панелями. Да и для распиловки различных небольших заготовок, в том числе и металла, электролобзик очень поможет, намного сократив ручной труд.

Особенность электролобзика в том, что с помощью него можно сделать фигурные вырезы, а также снимать фаску и делать рез под углом.

Как устроен электролобзик, на что обратить внимание при выборе модели для домашнего использования, чтобы инструмент был надежным и производительным?

Как устроен электролобзик

В конструкции электролобзика специальный механизм преобразует вращательное движение электродвигателя в возратно-поступательное, этот же механизм удерживает режущую пилу.

Электродвигатель электролобзика оборудован электронной регулировкой частоты вращения. Поэтому скорость резания можно плавно изменять с помощью регулятора на ручке – для мягких материалов нужна большая скорость, для твердых – поменьше.

Маятниковый механизм обеспечивает поступательное движение пилы (отклонение вперед-назад) и имеет несколько фиксированных регулировок. Но с увеличением поступательного движения уменьшается чистота обработки. Для чистового среза маятник лучше отключить.

Подошва корпуса, которой электролобзик опирается на заготовку, может менять свой угол наклона, поэтому можно сделать скошенные запилы. Кроме того, у некоторых моделей подошва сдвигаемая – ее можно убрать, чтобы не мешала, если заготовка имеет выступы.

Электролобзик оборудован системой сдува стружки в зоне резанья, поэтому обрабатываемый материал хорошо виден. Также имеется разъем для подключения пылесоса.

Чтобы точно делать круговой рез или дугу, или резать прямо вдоль грани, электролобзик снабжен направляющей шиной, параллельным упором и циркулем.

Пилки зажимаются, как правило, пружинным зажимом в патроне – это образует систему быстрой замены пилок.

Технические характеристики

Чем электролобзик мощнее, тем он быстрее работает, тем производительнее. Для электролобзиков большой мощности предельная толщина заготовок следующая:
— дерево — 135 мм;
— алюминий – 30 мм;
— сталь – 10 мм.

• Мощность электродвигателя обычно находится в пределах 300 – 800 Вт. Чаще для бытовых нужд в продаже имеются электролобзики мощностью 400 – 500 Вт. Модели с электродвигателями от 700 Вт считаются мощными.

• Частота резания имеет плавную регулировку обычно от 300 до 3000 раз в минуту.
• Амплитуда резания. У стандартных электролобзиков – обычно 18 мм. У мощных – 26 мм.
• Толщина деревянной заготовки обычно 65 мм, у мощных – до 130 мм.
• Толщина металлической заготовки – обычно 6 мм, у мощных – до 10мм.

Электролобзики выпускаются практически всеми крупными производителями бытовой и промышленной техники. Наиболее известны электролобзики Bosch, Hitachi, Makita… и др. Из отечественных, например, пытается завоевать доверие покупателей – Фиолент. Электролобзики «неизвестных» производителей обычно в 2 – 4 раза дешевле. Но, как правило, и со строя они выходят в такое же число раз быстрее и работают хуже…

Пилки для лобзика – виды и предназначение

Для элеткролобзиков имеются целые наборы пилок предназначенных для различных материалов и условий резания. Пилки различаются по длине, ширине, размеру зуба, углу наклона зуба. Фирма Bosch предложила единую маркировку пилок для лобзиков – из нескольких цифр и букв.
Приведен подбор нескольких часто применяемых пилок для электролобзиков со следующими параметрами:

1. T244D. Размер пилки средний, зуб средний – универсальный вариант для быстрого прямого резания.
2. T144DP. Пилка повышенной толщины с крупным зубом для быстрого прямого реза по дереву.
3. T101AO. Пилка узкая укороченная с мелким зубом для криволинейного резания по дереву.
4. T101BR. Укороченная пилка с обратным зубом для резки ламинированных деталей с лицевой стороны.
5. T101D. Средняя пилка с крупным зубом для чистового резания по дереву.
6. T308B. Удлиненная пилка со средним зубом для толстых заготовок.
7. T2343X. Пилка со средне-мелким зубом подходит не только для дерева, но и для металла.

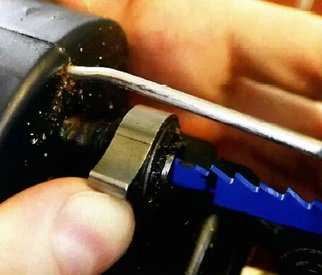

Уход за электролобзиком – периодическая смазка ролика, на который опирается пилка и узла ее закрепления.

Распиловка лобзиком древесных материалов

Обычно пилят с лицевой стороны материала, используют пилку для чистого среза, получая поверхность с минимумом повреждений.

Ламинированную поверхность пилят чаще с обратной стороны, чтобы меньше повредить покрытие или используют пилку для ламината с обратным зубом.

Чтобы уменьшить сколы древесины по линии резания, — с лицевой стороны, на нее наклеивают скотч.

Когда режут фанеру, то такой скот наклеивают с обеих сторон заготовки, так как фанера очень подвержена скалыванию и расслоению. С лицевой стороны фанеры к тому же полезно по линии резания сделать надрез острым ножом – это предотвратит значительное скалывание.

Особенности резки металла

Подбирается соответствующая пилка с мелким прочным зубом по металлу.
Резание осуществляется на низкой скорости с минимальным поступательным движением.
Настройки лобзика при резке металла зависят от сопротивляемости резанью заготовки.

Слишком тонкие листы металла могут проминаться. Чтобы их разрезать их нужно положить на лист фанеры и резку осуществлять всего пирога.

Как видим, подобрать электролобзик для домашнего пользования не сложно. Подойдут стандартные модели известных производителей. Они имеют примерно одинаковые характеристики, надежность, удобство пользования и цену. Можно сэкономить, да к тому же приобрести более мощную модель отечественного производителя, но нужно уверовать в его качество…

stroy-block.com.ua

УСТРОЙСТВО ЭЛЕКТРОЛОБЗИКА ИЛИ РАЗБИРАЕМСЯ С ВНУТРЕННОСТЯМИ ЭЛЕКТРОИНСТРУМЕНТА

По настойчивой просьбе одного из посетителей сайта сегодня мы рассмотрим устройство электролобзика – инструмента, являющегося незаменимы помощником в профессиональном и бытовом ремонте. Для максимального удобства статья будет разбита на три части, содержащие рассмотрение: электрической части, механики, принципа работы.

В качестве «подопытного» был взят мой личный электроинструмент. За время своего существования, что он только не делал: полы деревянные, крыши, заборы из поликарбната и т.д. Кстати, о заборах из поликарбната можно почерпнуть информацию из недавно размещенного материала – «Фото заборов из поликарбоната». Сразу отмечу, что речь пойдет не о профессиональном инструменте и об инструменте с достаточно скромными характеристиками:

Технические характеристики лобзика
Электрическая мощность	300 Вт
Частота хода	3 тыс. оборотов в минуту
Глубина резки дерева	55 мм
Глубина резки пластика	10мм

Пожалуй, хватит «лить воду», перейдем к делу. Итак, вскрываем электролобзик: снимаем направляющую подошву, затем отвинчиваем винты, крепящие верхнюю крышку.

Конструктивно практически все электролобзики устроены одинаково и состоят из:

1. Механической части
2. Редуктора
3. Электрического двигателя
4. Подшипника ротора
5. Кнопки включения с фиксатором
6. Сглаживающего конденсатора.

Остановимся на каждой составляющей детальнее.

Устройство электрической части электролобзика

Электрическая часть лобзика выглядит следующим образом:

1. Обмотка статора электродвигателя
2. Выводы медной обмотки
3. Пластинки роторного коллектора
4. Ротор
5. Щеткодержатель с графитовой щеткой
6. Статор (сердечник из электротехнической стали).

Как можно заметить, в инструменте применен коллекторный электрический двигатель, основными элементами которого являются: статор, ротор, угольные щетки. Статор выполнен из электротехнической стали и имеет прямоугольную форму с пазами, в которых располагаются статорные обмотки. Статорных обмотки две – располагаются они друг напротив друга.

Ротор двигателя являет собой вал (располагается внутри статора) со специальными канавками, в которых размещаются так называемые якорные обмотки. От данных обмоток выходят выводы, соединяемые с коллекторными пластинами. Сам коллектор запрессован на конце вала ротора.

В процессе работы электродвигателя по коллекторным пластинам двигаются графитовые подпружиненные щетки. Благодаря последним электрическое напряжение подается на обмотки якоря. К слову, при ремонте любого электроинструмента, на состояние щеток обращается первоочередное внимание.

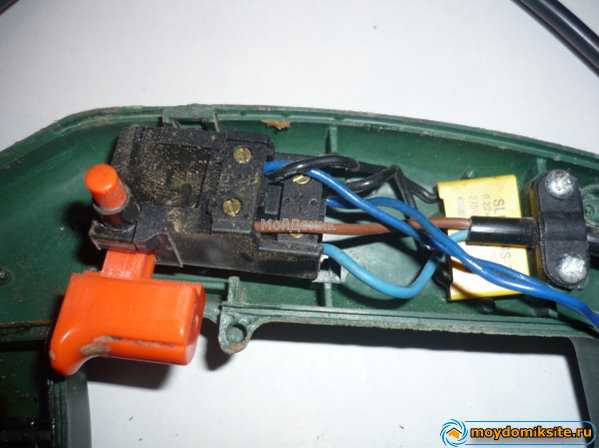

Последнее, что следует рассмотреть в устройстве электролобзика и его электрической части – кнопка и конденсатор. Кнопка лобзика достаточно сложный по функциональности элемент. С ее помощью подается напряжение на двигатель и регулируется частота вращения вала якоря. Регулировка скорости вращения вала осуществляется посредством реостата, встроенного в кнопку. Другими словами за счет реостатной кнопки пользователь может вручную ускорить или замедлить передвижение режущей пилки.

Что касается конденсатора. Основное предназначение данного элемента – снятие остаточного напряжения с обмоток после отключения электролобзика. Кроме этого конденсатор сглаживает пульсации, возникающие в электросети вследствие работы инструмента.

С электрической частью разобрались, переходим к рассмотрению механической составляющей.

Устройство электролобзика – механическая часть

Механическая часть лобзика представлена четырьмя элементами:

1. Движущимся штоком;
2. Редуктором;
3. Вентилятором;
4. Крепежом режущей пилки.

Основным механическим узлом инструмента является редуктор. За счет редуктора обеспечивается необходимое движущее усилие. Если говорить «механическим» языком: основное предназначение редуктора – уменьшение оборотов двигателя для повышения величины крутящего момента. В большинстве современных электролобзиков используется шестеренчатый редуктор, имеющий одну передачу. Хотя встречаются и модели с несколькими передачами – например, с двумя.

Необходимо отметить, современный рынок предлагает модели лобзиков с маятниковым ходом (например, электролобзик Макита 4329), благодаря которому улучшается соприкосновение пилки с обрабатываемым материалом, а соответственно ускоряется процесс распиливания. Механическая часть таких инструментов гораздо сложнее той, которую рассматриваем мы.

Принцип работы электролобзика

Настал момент рассмотрения принципа работы инструмента. Чего-либо сверхъестественного здесь нет – достаточно «вникнуть» в устройство электролобзика. Итак, электродвигатель вырабатывает механическую энергию, которая передается через редуктор на шток с пилкой. Шток, двигаясь вниз/вверх перемещает соответственно и пилку лобзика. Для лучшей наглядности предлагаю вашему вниманию небольшое видео, в котором я постарался продемонстрировать работу лобзика. Кстати, в это же видео были добавлены и те фотоснимки, которые не были включены в данный материал.

Надеюсь, статья получилась понятной и исчерпывающей. Если же у вас остались вопросы, касающиеся устройства электролобзика, можете задавать их в формате комментариев.

С этой статьей просматривают:

Автор – Антон Писарев

moydomik.info

Устройство электролобзика, основные параметры

• Дата: 04-09-2015
• Просмотров: 342
• Рейтинг: 34

Электролобзик представляет собой универсальный инструмент, который сегодня применяется для проведения различного рода работ. Это инструмент, который предназначен для резки. В отличие от обычного ручного, электролобзик позволяет работать с самыми различными материалами.

Устройство электрического лобзика.

Устройство электролобзика несложное, но если планируется приобретение инструмента, то необходимо обратить на все его элементы пристальное внимание. Это касается выбора ножовочного полотна, мощности и прочих параметров, которые важны для комфортной и качественной работы.

Элементы конструкции

Основные характеристики бытовых электролобзиков.

Основные элементы электролобзика:

1. Алюминиевая либо стальная направляющая плоскость, которая еще называется опорной плитой. Она позволяет правильно установить угол резки, обеспечить точность, качество, удобство реза.
2. Пилка для резки материала. Она предназначена для выполнения ряда работ с конкретными материалами. Универсальных пилок, которые позволили бы одинаково отлично резать металл, дерево или пластик, нет, но всегда можно подобрать именно те рабочие полотна, которые максимально соответствуют всем требованиям.
3. Электрический мотор, который имеет мощность в 300-900 Вт. Этот параметр позволяет определить, с каким именно материалом можно работать, какую толщину можно обрабатывать. При выборе оборудования на этот критерий не все обращают внимание. Не стоит брать слишком большую мощность, если планируется выполнение бытовых работ, а сэкономленные средства сделают работы с определенными материалами невозможной.
4. Держатель, который обеспечивает правильный и ровный ход.
5. Ролики, которые удерживают механизм, обеспечивают его передвижение.
6. Система, обеспечивающая плавный ход пилки.

Могут присутствовать дополнительные механизмы и системы, работа с которыми становится более простой и легкой.

Обычно дополнительные функции свойственны профессиональным моделям, у бытовых их набор ограничен.

Вернуться к оглавлению

Устройства

Типовые размеры электролобзика.

Чтобы комфортно работать электролобзиком, необходимо сразу предусмотреть, какие устройства для инструмента необходимы. Это не только стандартная пила для выполнения реза, но и иные механизмы:

1. Регулятор реза. Важно, чтобы скорость и параметры реза подбирались индивидуально для каждого используемого материала. В итоге получается ровный и качественный распил именно того типа, который требуется. Самый простой механизм не позволяет выполнять такую регулировку, но если планируется постоянное использование инструмента, то лучше всего выбирать модели с наличием такой функции.
2. Наличие пластиковой защиты для пилки позволяет сделать работу более безопасной. Полотно надежно защищено от самых различных механических повреждений.
3. Автоматическая система сдувания стружки во время работы у электролобзика. Когда выполняется интенсивная работа, то функция удаления стружки непосредственно во время реза является важной. Это позволяет выполнить качественный рез.
4. Наличие улучшенной электроники для управления. Обычные и самые простые модели таких систем могут и не иметь. Если требуется качественная работа, то необходимо подбирать лобзики, которые усиливают мощность, напряжение, сопротивление, силу инструмента.
5. Есть ли возможность освещения рабочей области во время реза. Не все инструменты оборудованы такой функцией, чаще всего именно профессиональные устройства имеют удобную подсветку, которая необходима для работы при плохом освещении, в труднодоступных местах.
6. Наличие систем у электролобзика, которые гасят шум, вибрации, звуки во время резки. Именно такие системы позволяют сделать работу с оборудованием комфортной и удобной. Для окружающих устройство больше не доставляет беспокойства.
7. Наличие защитных покрытий для корпуса и системы для очистки механизма после работы.

Вернуться к оглавлению

Основные параметры

Стандартный набор пилок для электролобзика включает в себя пилки для работы по дереву и по металлу.

Устройство электрического лобзика не такое и сложное. Среди характеристик можно отметить:

1. Мощность мотора. Обычно для лобзика мощность составляет 300-900 Вт, этого достаточно для работы с различными материалами. Чем больше мощность мотора, тем шире диапазон материалов, с которыми может работать оборудование. Например, для бытового оборудования мощность может быть небольшой, а для профессионального этот критерий один из главных при выборе.
2. Частота хода. Этот показатель определяет, с какой частотой будет ходить ножовочное полотно оборудования. При выборе предпочтение лучше всего отдавать таким инструментам, у которых есть устройство регулировки хода. Это позволит не только обеспечить качество реза, но и подобрать скорость, оптимальную для конкретного материала. Например, для доски это может быть одна скорость, а для трубы совершенно другая. Для дерева скорость более высокая, а вот для металла — ниже. Сегодня производители предлагают оборудование, у которых частота хода составляет до 3 000 оборотов за минуту. Регулировка скорости может быть дискретной или плавной, на это надо обращать внимание.
3. Способ питания мотора. Сегодня в продаже имеется оборудование, которое получает энергию от сети или от аккумулятора. Обычно сетевые лобзики используются в быту, а вот устройства со съемными аккумуляторами подходят для любых, в том числе и профессиональных работ.
4. Параметры хода рабочей пилы. При выборе оборудования важно обращать внимание на то, есть ли маятниковый ход, функция очистки рабочей пилы, ускорение либо замедление резки.
5. Электролобзик может иметь функцию замены пилы. Есть модели с ручной заменой и автоматической. В ручном режиме для замены используются специальные винты.
6. Есть ли дополнительное оснащение, функции. Это антивибрационные системы, системы очистки, лазерный уровень, обдув, удаление опилок и многое другое. Такой функционал не всегда может быть необходим для бытовых работ, но если планируется сложная и длительная работа, то лучше всего сразу все предусмотреть.

Вернуться к оглавлению

Оборудование

Чтобы выбрать лобзик для конкретного типа работ, необходимо обратить внимание на полезные советы профессионалов:

Элементы электролобзика, требующие периодической замены или смазки.

1. Важно сначала в точности определиться с тем, для каких именно работ покупается оборудование. Недостаток мощности или неправильно выбранная пила станут причиной того, что работы будут выполнены некачественно. Для простых домашних работ, например, ремонта и резки пластиковых труб, можно купить недорогую бытовую модель, мощность которой не слишком высокая, но достаточная для запланированного круга задач. Для профессиональной деятельности этого будет недостаточно, тут уже потребуется мощное оборудование с большим набором функций. Оно должно отличаться необходимым запасом прочности и надежности в полном соответствии с условиями будущего использования инструмента.
2. Источник питания. Обычно электролобзики представляют собой оборудование, которое питается от электрической сети. Но если работы выполняются в условиях, где подвод питания невозможен, то покупать надо лобзики, имеющие аккумулятор. В быту они применяются крайне редко, в основном предназначены для профессиональных работ. При выборе именно такого аккумуляторного надо обратить внимание на то, какого типа батарея используется, так как от этого зависит мощность, длительность работы без подзарядки.
3. Способ фиксации пилы. Нет универсальной конструкции для крепления рабочей пилы, поэтому выбирать необходимо именно тот вариант, который подходит для конкретного случая. Если не обратить внимание на такое обстоятельство, то может возникнуть ситуация, при которой имеющийся набор рабочих пил не подойдет для купленного инструмента.

Электролобзик — это оборудование, которое используется для распила различных материалов. Конструкция простая, но именно это и обеспечивает надежность и качество исполнения работы. При выборе лобзика необходимо обращать внимание не только на мощность, но и на то, какими особенностями обладают отдельные элементы.

moyafanera.ru
