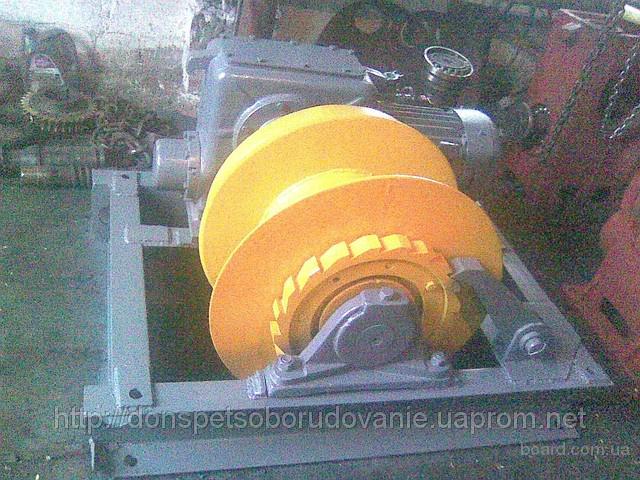

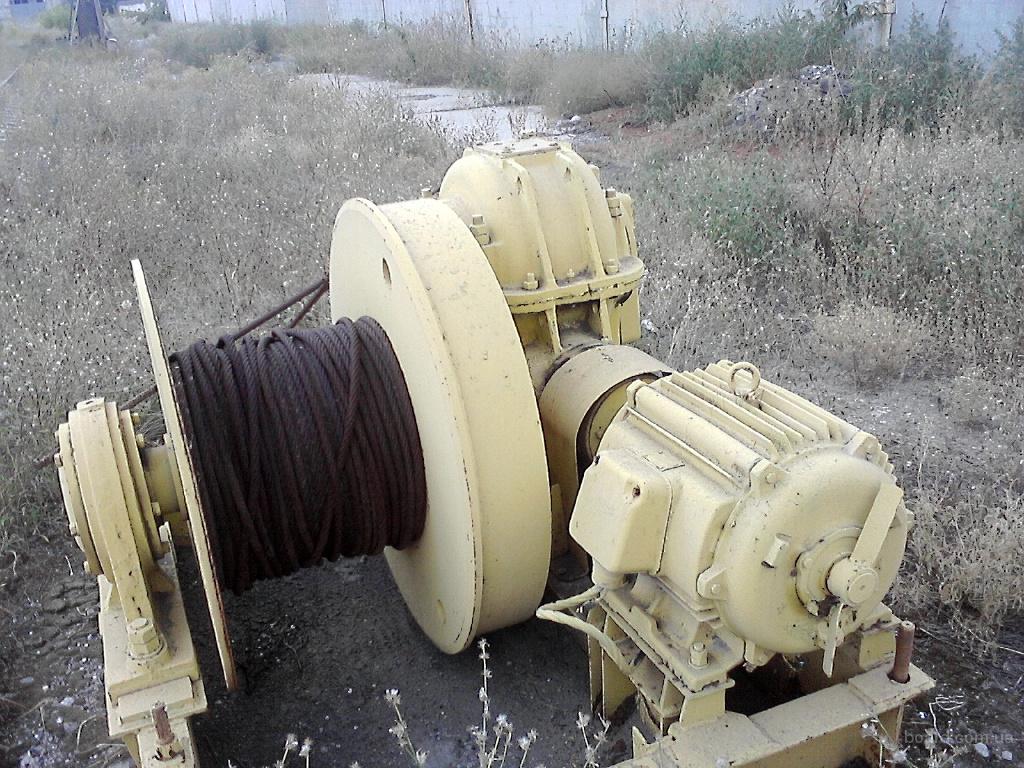

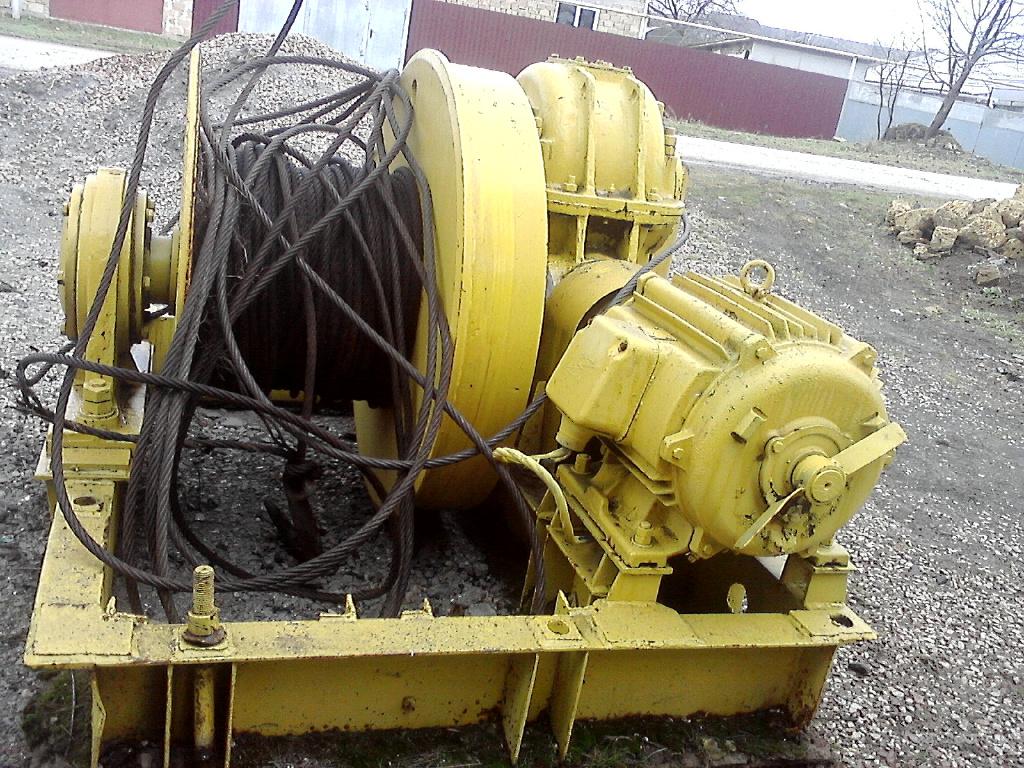

ЛМ-140

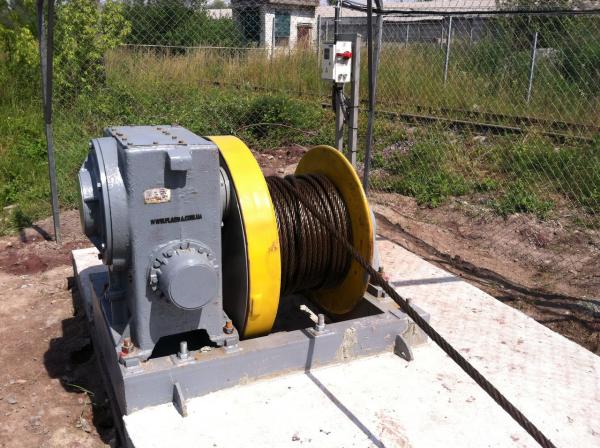

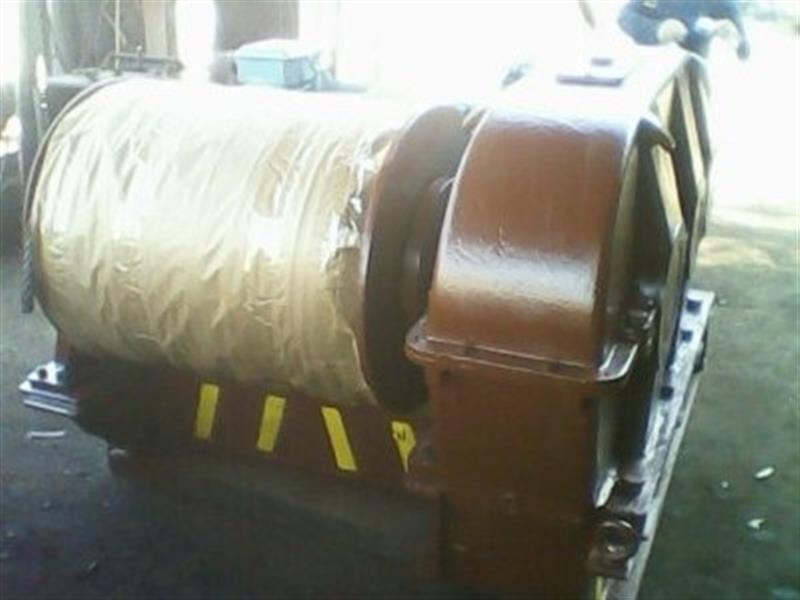

Электрическая маневровая лебедка ЛМ-140 разработана и предназначается для перемещения вдоль железнодорожных путей железнодорожных вагонов, полувагонов, платформ или цистерн. Облегчают работу на погрузочных участках прирельсовых складов и производств, заменяя собой маневровый тепловоз. Обращаем Ваше внимание, представленные на странице технические характеристики, варианты комплектацией могут со времени публикации на сайте быть изменены в свези с усовершенствованием технологического процесса, и отличаться от информации, в данный момент опубликованной на сайте. Если Вы хотите уточнить габаритные или присоединительные размеры, мощность электродвигателя, скорость навивки каната, либо расчетать дополнительные опции, такие как элементы ВБИ, обращайтесь к менеджеру в отделе продаж.

Категория размещения 2 по ГОСТу 15150-69 исполнения «У» и «Т», эксплуатация при температурах от +40 до — 40 градусов Цельсия.

Лебедка ЛМ-71 рассчитана для работы в следующих условиях:

рабочее состояние — крепление к фундаменту на горизонтальной площадке, анкерными болтами

средний режим работы

Подъем грузов и людей недопустим.

По желанию заказчика лебедка ЛМ-140 может быть изготовлена с измененными выходными характеристиками: преобразователь частоты навивки (плавный пуск и остановка), выносной пульт управления или радиоуправление, звуковая сигнализация, может комплектоваться электрооборудованием во взрывобезопасном исполнении и оцинкованным канатом, согласно ГОСТ 12.2.020-76.

Доставка электролебедки осуществляется автомобильным или железнодорожным транспортом. Производитель гарантирует соответствие условиям действующей технической документации и безотказную службу в течение гарантийного срока, при условии соблюдения покупателем правил эксплуатации, хранения, транспортирования и монтажа. Гарантийный срок — 12 месяцев со дня отгрузки.


Ориентировочное кол-во вагонов	14
Тяговое усилие на главном барабане	14 т
Канатоемкость барабана	200 м
Скорость навивки каната на первом слое на главном барабане	0,1 м/сек
Масса лебедки без каната	1900 кг
Габаритные размеры	1800х1200х1100 мм
Цена	По заявке

Облегчают работу на погрузочных участках прирельсовых складов и производств, заменяя собой маневровый тепловоз. Обращаем Ваше внимание, представленные на странице технические характеристики, варианты комплектацией могут со времени публикации на сайте быть изменены в свези с усовершенствованием технологического процесса, и отличаться от информации, в данный момент опубликованной на сайте. Если Вы хотите уточнить габаритные или присоединительные размеры, мощность электродвигателя, скорость навивки каната, либо расчетать дополнительные опции, такие как элементы ВБИ, обращайтесь к менеджеру в отделе продаж.

Лебедка ЛМ-71 рассчитана для работы в следующих условиях:

рабочее состояние — крепление к фундаменту на горизонтальной площадке, анкерными болтами

средний режим работы

Подъем грузов и людей недопустим.

*Приведенные ниже технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте. Чтобы уточнить описание, габаритные и присоединительные размеры обращайтесь к менеджеру.

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:

Нет результатов.

Лебедка маневровая ЛМ-140 от производителя «ПромРедуктор»

Описание

Характеристики

Почему люди выбирают нас:

1. 100% поставка в срок, всегда у нас на первом месте.
2. Высокое качество и гарантия на каждую покупку.
3. Цены ниже, чем на рынке.
4. Высокая техническая квалификация сотрудников.
5. Отправка любым перевозчиком по желанию наших клиентов, а так же собственная доставка по Харькову.

Вес	2400 кг без каната
Канатоемкость	200
Скорость намотки каната	0.2 м/с
Тяговое усилие	140 т
Производитель	Украина

О редукторе

Таблицы

Доставка и оплата

Благодаря использованию маневровой электрической лебедки ЛМ-140 при осуществлении части манипуляцию по перемещению грузов больших масс, во многих случаях можно отказаться от использования маневрового тепловоза. Данный агрегат используется для разгрузочно-погрузочных работ, при переоборудовании и ремонте путей и исправления нештатных ситуаций, произошедших на железнодорожном полотне.

Категория размещения данной лебедки определяется как 2 по ГОСТ 15150. Использования агрегата во взрывоопасной среде допускается только наличии защитных кожухов.

Совершайте покупки у проверенных поставщиков, имеющий большой опыт работы в сфере изготовления и обслуживания профессионального и производственного оборудования. Компания «ПромРедуктор» предоставляет подробную консультацию, которая призвана помочь вам при подборе подходящего агрегата. У нас вы сможете купить маневровую лебедку с доставкой товара в любой населенный пункт Украины. Предоставляем гарантию – год.

Технические характеристики маневровой лебедки ЛМ-140

Характеристики	ЛМ-140
Тяговое усилие на последнем слое навивки, кН (кгс)	140 (14000)
Расчетная скорость навивки каната на первом слое, м/с	0,2
Диаметр каната, мм	28
Канатоемкость барабана, м, не менее	200
Потребляемая мощность, кВт	26,5
Габаритные размеры, мм	1600x1440x1300
Масса лебедки (без каната), кг, не более	2400

Удобный для Вас способ оплаты счета!

Мы стараемся улучшить методы, которыми Вы сможете оплатить заказ. ПромРедуктор всегда готов пойти вам на встречу и найти оптимальный вариант оплаты, который подходит именно для вас. На данный момент Вы можете оплатить заказ следующим образом:

– Безналичный расчет. Вы сможете перевести средства на счет компании в любом отделении банка в своем городе;

– Расчет при помощи карты ПриватБанка. Такой способ удобен для владельцев карт данного банка, можно перевести средства с одной карты на другую;

– Наличный расчет. Такой вид оплаты обычно удобен при самовывозе товара.

Следует помнить, что наша компания работает только по 100% предоплате, но постоянным клиентам может быть предоставлена отсрочка платежей! Обращаем ваше внимание на то, что большинство продукции изготавливается под заказ согласно Вашему запросу. Поэтому производство редукторов занимает определенный промежуток времени, который оговаривается индивидуально и зависит от таких факторов как:

• сложность конструкции;
• загрузка производства.

Доставка осуществляется в максимально короткие сроки и в любой регион Украины!

Отправка товара происходит сразу после оплаты счета. Доставка производится по указанному адресу при помощи различных фирм-перевозчиков, которых Вы сможете выбрать сами. ПромРедуктор осуществляет следующие виды доставки продукции:

– при помощи почтовых служб: «Новая Почта», «УКР Почта»;

– при помощи фирм-перевозчиков: «DELIVERI», «Ин-Тайм», «САТ», «Гюнсел», «Мост Экспресс», «Автолюкс» и «Ночной Экспресс»;

– самовывоз. Для жителей Харькова или Харьковской области возможен самовывоз товара.

Доставка осуществляется по всей территории страны. Сроки доставки зависят от службы-перевозчика и варьируются о двух до семи рабочих дней после отправки. Проследить местонахождения товара вы сможете на сайтах фирм-перевозчиков.

Лебедка. ..
14 552,00 грн.
Лебедка…
14 552,00 грн.
Лебедка…
14 552,00 грн.
Лебедка…
14 552,00 грн.
Лебедка…
14 552,00 грн.
Лебедка…
14 552,00 грн.
Лебедка…
14 552,00 грн.
Лебедка…
14 552,00 грн.
Лебедка…
0,00 грн.
Лебедка…
0,00 грн.
Лебедка…
0,00 грн.
Лебедка…
0,00 грн.
Лебёдка…
0,00 грн.
Лебёдка…
0,00 грн.
Лебёдка…
0,00 грн.
Лебёдка…
0,00 грн.
Лебёдка…
0,00 грн.
Лебёдка…
0,00 грн.
Лебедка…
0,00 грн.
Лебедка…
0,00 грн.
Лебедка…
0,00 грн.
Лебедка…
0,00 грн.
Лебедка…
0,00 грн.
Лебедка…
0,00 грн.
Лебедка…
67 807,00 грн.
Лебедка…
81 402,00 грн.
Лебедка…
0,00 грн.
Лебедка…
107 102,00 грн.
Лебедка…
107 135,00 грн.
Лебедка…
0,00 грн.

Вперед

Электрические лебедки

Лебедки тяговые и монтажные:
Лебедка электрическая ЛМ-0,25 ЛМ-0,5 ЛМ-2 ЛМ-3,2
ЛМ-5 ЛМ-8 ЛМЧ-0,25 ЛМЧ-0,40
Электромеханическая лебедка ЛЭМ-1,5-4 (для монтажа высотных сооружений)
Электрическая лебёдка ЛЭМ-10
Лебёдка электрическая универсальная У-5120.60
Лебедка электрическая тяговая ТЭЛ-1 ТЭЛ-2 ТЭЛ-3,2 ТЭЛ-5
ТЭЛ-10 ТЭЛ-10Б ТЭЛ-15
Лебёдка электрическая тяговая двухскоростная ТЭЛ-10Д
ТЛ-7А-1, ТЛ-7Б-1
Лебедка электрическая ТЛ-9А ТЛ-14А
Лебедка электрическая тяговая ТЛ-14Б
Лебёдки электрические KDJ, стационарные
РС, стационарные
Электрические мини лебедки CWS
Компактная электролебедка CWL
Лебёдка электрическая CWG-10077, стационарная
CWG-30151, стационарная
Электролебедки CWG-30375, CWG-30565, CWG-30750, CWG-31500, CWG-34000
Лебедка тяговая ЛП152
Лебедки тяговые ЛТ302 И ЛТ303
Лебёдки электрические монтажно-тяговые серии ЛМТ
Лебедки маневровые
Лебёдки электрические маневровые двухбарабанные ЛЭМ-10, ЛЭМ-15
Лебёдка электрическая маневровая двухбарабанная ТЛ-8Б
Лебёдки электрические маневровые ЛМ-71, ЛМ-140
ЛМ150УРВ и ЛМ150У
Лебедки шахтные и скреперные
Скреперные лебедки 10ЛС-2СМА 17ЛС-2СМА 30ЛС-2СМА 55ЛС-2СМА 100ЛС-2СМА
Лебёдка вспомогательная ЛШВ14У1
Шахтная вспомогательная лебедка ЛВ-25
1ЛВ-09 и 1ЛВ-10
Шахтная пневматическая маневровая лебедка ПМЛ
Лебедки скреперные ЛС302 и ЛС1001
Электрические мини-тали стационарные
Электрические стационарные мини-тали РА (MB) HXS

Лебедки электрические являются грузоподъемным оборудованием, предназначенным для производства подъемно-транспортных операций при производстве строительных, монтажных и других работ, для комплектации различных строительных подъемных устройств, кранов, мачтовых подъемников, буровых установок, а также для перемещения железнодорожных вагонов и цистерн, для доставки отдельной от массива горной массы при подземной разработке полезных ископаемых, для спуска и подъема грузов по наклонным выработкам, а также для откатки их по горизонтальным выработкам.

Электролебедки не предназначены для подъема людей, рассчитаны на работу в невзрывоопасной окружающей среде и при температуре воздуха от -40 до +40°С. По желанию заказчика лебедки могут комплектоваться электрооборудованием во взрывобезопасном исполнении.

Лебедки тяговые и монтажные

Лебедка тяговая используется при подъемно-транспортных операциях, для выполнения погрузочно-разгрузочных, строительных и других работ, для комплектации различных строительных подъемных устройств.

Лебедка монтажная предназначена для подъема и перемещения грузов при производстве монтажных работ.

Лебёдка электрическая ЛМ-0,25

Лебёдка электрическая ЛМ-0,25 предназначена для производства подъёмно-транспортных операций при строительных, монтажных и других работах, а также для комплектации кранов стреловых переставных, строительных подъёмников и других подъёмных устройств. Для подъёма людей не предназначена. Окружающая среда — невзрывоопасная.

Лебёдка электрическая ЛМ-0,5

Лебедка электрическая ЛМ-0,5 используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»). Режим работы — легкий. Лебедка не предназначена для подъема людей. Окружающая среда не взрывоопасная.

Лебёдка электрическая ЛМ-2

Лебедка электрическая ЛМ-2 используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»).
Лебедка не предназначена для подъема людей.

Лебёдка электрическая ЛМ-3,2

Лебёдка электрическая ЛМ-3,2 используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»).
Лебедка не предназначена для подъема людей.

Лебёдка электрическая ЛМ-5

Лебедка электрическая ЛМ-5 используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»).
Лебедка не предназначена для подъема людей.

Лебёдка электрическая ЛМ-8

Лебедка электрическая ЛМ-8 используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»).
Лебедка не предназначена для подъема людей.

Лебёдка электрическая ЛМЧ-0,25

Лебедка электрическая ЛМЧ-0,25 используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»). Режим работы — легкий. Лебедка не предназначена для подъема людей. Окружающая среда не взрывоопасная.

Лебёдка электрическая ЛМЧ-0,40

Лебедка электрическая ЛМЧ-0,40 используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»). Режим работы — легкий. Лебедка не предназначена для подъема людей. Окружающая среда не взрывоопасная.

Электромеханическая лебедка ЛЭМ-1,5-4 (для монтажа высотных сооружений)

Электромеханическая лебедка ЛЭМ-1,5-4 создана на базе волнового редуктора с промежуточными звеньями, что обеспечивает высокую надежность, длительный ресурс работы, значительное снижение габаритов и массы, удобную компоновку
ЛЭМ-1,5-4 предназначена для подъема-опускания или перемещения грузов при строительных, монтажных и других работах

Электрическая лебёдка ЛЭМ-10

Электрическая лебедка ЛЭМ-10 предназначена для передвижения в одном направлении железнодорожных вагонов и платформ на погрузочно-разгрузочных участках, подъездных путях, а также при аналогичных работах в разных сферах деятельности.

Лебёдка электрическая универсальная У-5120.60

Лебедка электрическая универсальная У-5120.60 используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»). Лебедка не предназначена для подъема людей.

Лебёдка электрическая тяговая ТЭЛ-1

Лебедка электрическая универсальная ТЭЛ-1 используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»).
Лебедка не предназначена для подъема людей.

Лебёдка электрическая тяговая ТЭЛ-2

Лебедка электрическая универсальная ТЭЛ-2 используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»). Лебедка не предназначена для подъема людей.

Лебёдка электрическая тяговая ТЭЛ-3,2

Лебедка электрическая универсальная ТЭЛ-3,2 используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»). Лебедка не предназначена для подъема людей.

Лебёдка электрическая тяговая ТЭЛ-5

Лебедка электрическая универсальная ТЭЛ-5 используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»). Лебедка не предназначена для подъема людей.

Лебёдка электрическая тяговая ТЭЛ-10

Лебёдка электрическая тяговая ТЭЛ-10 предназначена для производства подъемно- транспортных операций при строительных, монтажных и других работах, а также для комплектации строительных подъемных устройств. Лебёдка не предназначена для подъема людей.

Лебёдка электрическая тяговая ТЭЛ-10Б

Лебёдка электрическая тяговая ТЭЛ-10Б предназначена для производства подъемно- транспортных операций при строительных, монтажных и других работах, а также для комплектации строительных подъемных устройств. Лебёдка не предназначена для подъема людей

Лебёдка электрическая тяговая ТЭЛ-15

Лебёдка электрическая тяговая ТЭЛ-15 предназначена для производства подъемно- транспортных операций при строительных, монтажных и других работах, а также для комплектации строительных подъемных устройств. Лебёдка не предназначена для подъема людей.

Лебёдка электрическая тяговая двухскоростная ТЭЛ-10Д

Лебёдка электрическая тяговая двухскоростная ТЭЛ-10Д предназначена для производства подъемно- транспортных операций при строительных, монтажных и других работах, а также для комплектации строительных подъемных устройств. Лебёдка не предназначена для подъема людей.

Лебёдка электрическая тяговая двухскоростная ТЛ-7А-1, ТЛ-7Б-1

Лебедки электрические тяговые ТЛ-7А-1, ТЛ-7Б-1 используются для перемещения грузов при монтажных и других работах, а также предназначены для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»). Лебедка не предназначена для подъема людей. Отличительная черта данной лебедки — уменьшенные габаритные размеры за счет применения консольного барабана.

Лебедка электрическая ТЛ-9А

Лебедка электрическая ТЛ-9А используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»). Лебедка не предназначена для подъема людей.

Лебедка электрическая ТЛ-14А

Лебедка электрическая тяговая ТЛ-14А используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»). Лебедка не предназначена для подъема людей. Отличительная черта данной лебедки — уменьшенные габаритные размеры за счет применения консольного барабана.

Лебедка электрическая тяговая ТЛ-14Б

Тяговая электрическая лебедка ТЛ-14Б используется для перемещения грузов при монтажных и других работах, а также предназначена для комплектации подъемных устройств. Рабочее положение лебедки — крепление на горизонтальной площадке. Лебедка может эксплуатироваться в макроклиматических районах с умеренным климатом (климатическое исполнение «У»). Лебедка не предназначена для подъема людей. Отличительная черта данной лебедки — уменьшенные габаритные размеры за счет применения консольного барабана.

Лебёдки электрические KDJ, стационарные

Стационарные электрические лебедки KDJ предназначены для подъема и перемещения грузов на строительных площадках, производстве, на предприятиях служб сервиса и в быту.

Лебёдки электрические РС, стационарные

Электрические стационарные лебедки РС предназначены для подтягивания или буксировки, для подъема и опускания груза в помещениях или под навесом при температуре окружающей среды от -20 до 40 градусов С. Отличительной чертой электролебедок являются их надежность в эксплуатации и простота в обслуживании. Каждая лебедка имеет электромагнитный тормоз либо отдельным блоком, либо встроенным в электродвигатель.

Электрические мини лебедки CWS

Электрические мини лебедки CWS предназначены для надежного и безопасного перемещения грузов на строительных площадках, производстве, на предприятиях служб сервиса и в быту.

Компактная электрическая лебедка CWL

Компактные электрические лебедки CWL предназначены для надежного и безопасного перемещения грузов на строительных площадках, производстве, на предприятиях служб сервиса и в быту.

Стационарная электрическая лебёдка CWG-10077

Стационарная электрическая лебедка CWG-10077 предназначена для подтягивания или буксировки, для подъема и опускания груза в помещениях или под навесом при температуре окружающей среды от -20 до 40 градусов С. Отличительной чертой электролебедок являются их надежность в эксплуатации и простота в обслуживании. Каждая лебедка имеет электромагнитный тормоз либо отдельным блоком, либо встроенным в электродвигатель.

Лебёдка электрическая CWG-30151, стационарная

Стационарная электрическая лебедка CWG-30151 предназначена для подтягивания или буксировки, для подъема и опускания груза в помещениях или под навесом при температуре окружающей среды от -20 до 40 градусов С. Отличительной чертой электролебедок являются их надежность в эксплуатации и простота в обслуживании. Каждая лебедка имеет электромагнитный тормоз либо отдельным блоком, либо встроенным в электродвигатель.

Электрические лебёдки CWG-30375, CWG-30565, CWG-30750, CWG-31500, CWG-34000

Электрические лебедки CWG-30375, CWG-30565, CWG-30750, CWG-31500, CWG-34000 предназначены для подтягивания или буксировки, для подъема и опускания груза в помещениях или под навесом при температуре окружающей среды от -20 до 40 градусов С. Отличительной чертой электролебедок являются их надежность в эксплуатации и простота в обслуживании. Каждая лебедка имеет электромагнитный тормоз либо отдельным блоком, либо встроенным в электродвигатель.

Лебедка тяговая ЛП152

Лебедка тяговая ЛП 152 предназначена для протаскивания трубопроводов при строительстве подводных переходов через водные преграды большой протяженности.

Лебедки тяговые ЛТ302 и ЛТ303

Лебедки тяговые ЛТ302 и ЛТ303 предназначены для использования в качестве тягового средства для протягивания трубопроводов и внутритрубных устройств при строительстве, ремонте и диагностировании подводных переходов магистральных трубопроводов.

Лебёдки маневровые

Лебёдки электрические маневровые двухбарабанные ЛЭМ-10, ЛЭМ-15

Конструкция маневровых лебёдок ЛЭМ-10 и ЛЭМ-15 запатентована и не имеет аналогов.

Лебёдки электрические маневровые двухбарабанные ЛЭМ-10, ЛЭМ-15 предназначены для передвижения железнодорожных вагонов на погрузочно-разгрузочных участках прирельсовых складов. ЛЭМ-10, ЛЭМ-15 рассчитаны для перемещения 10 и 15 железнодорожных вагонов с массой полезного груза до 950 тонн, что позволит заменить тепловоз — дорогого в эксплуатации и аренде. Установка экономичных электродвигателей позволила добиться минимальных эксплуатационных энергозатрат. Двухбарабанная конструкция лебёдок обеспечила простоту и удобство в эксплуатации не требуются никаких дополнительных приспособлений для подтягивания каната к вагонам. По желанию заказчика лебёдки могут быть изготовлены с измененными выходными характеристиками (канатоёмкость, скорость навивки каната и т. д.)
При необходимости работы во взрывоопасной среде, лебёдки комплектуются электрооборудованием во взрывозащищенном исполнении согласно ГОСТ 12.2.020-76.

Лебёдка электрическая маневровая двухбарабанная ТЛ-8Б

Лебёдка электрическая маневровая двухбарабанная ТЛ-8Б предназначена для передвижения железнодорожных вагонов на погрузочно-разгрузочных участках прирельсовых складов. Заменяет маневровый тепловоз. Рассчитана на 450 тонн, или 4 груженых вагона, или 4 механические секции. Предназначена для тяги в горизонтальном направлении, для производства подъемно-транспортных операций при строительных, монтажных и других работах. Лебедка не предназначена для подъема людей.

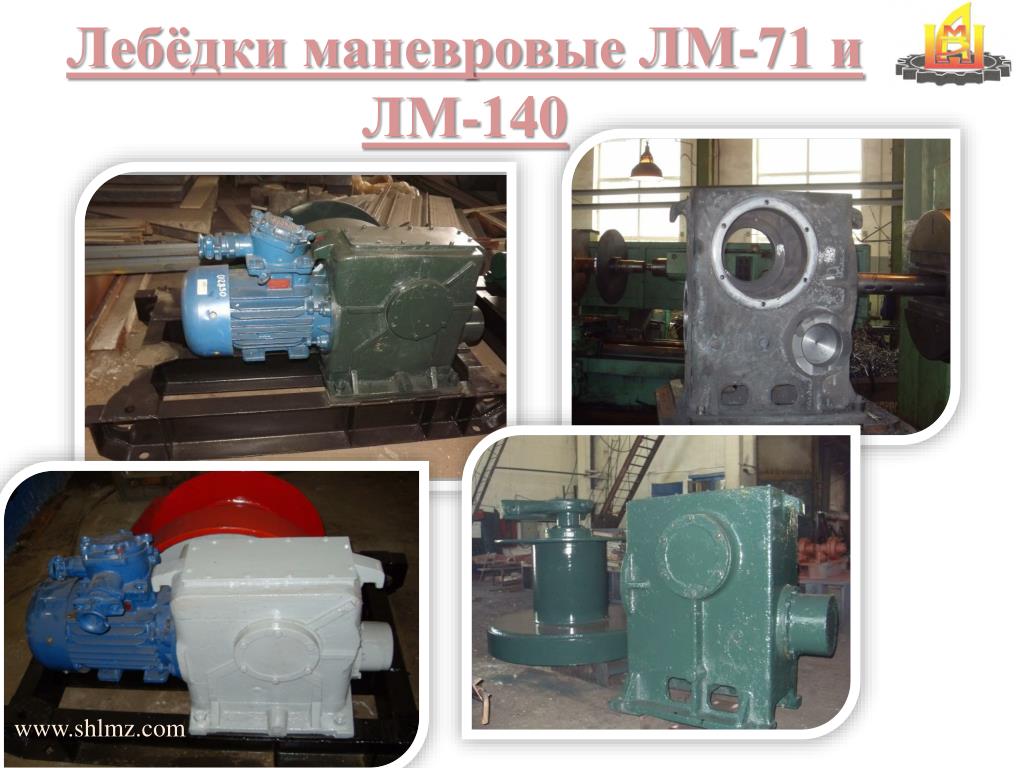

Лебёдки электрические маневровые ЛМ-71, ЛМ-140

Электрические маневровые лебедки ЛМ-71 и ЛМ-140 предназначены для подтягивания железнодорожных полувагонов, грузоподъемностью 63-125т на погрузочных пунктах, производительностью 2000. ..4000 т/сут. Лебедки могут применяться для вспомогательных работ, связанных с перемещением грузов по горизонтальному пути.

Лебёдки электрические маневровые ЛМ150УРВ и ЛМ150У

Лебёдки электрические маневровые ЛМ150УРВ и ЛМ150У предназначены для подтягивания железнодорожных полувагонов грузоподъёмностью от 63 до 125 тонн на пунктах погрузки производительностью 200-400 т/час. Лебёдки могут использоваться на работах, связанных с перемещением грузов в скипах и бадьях по горизонтальным выработкам.

Лебедки шахтные и скреперные

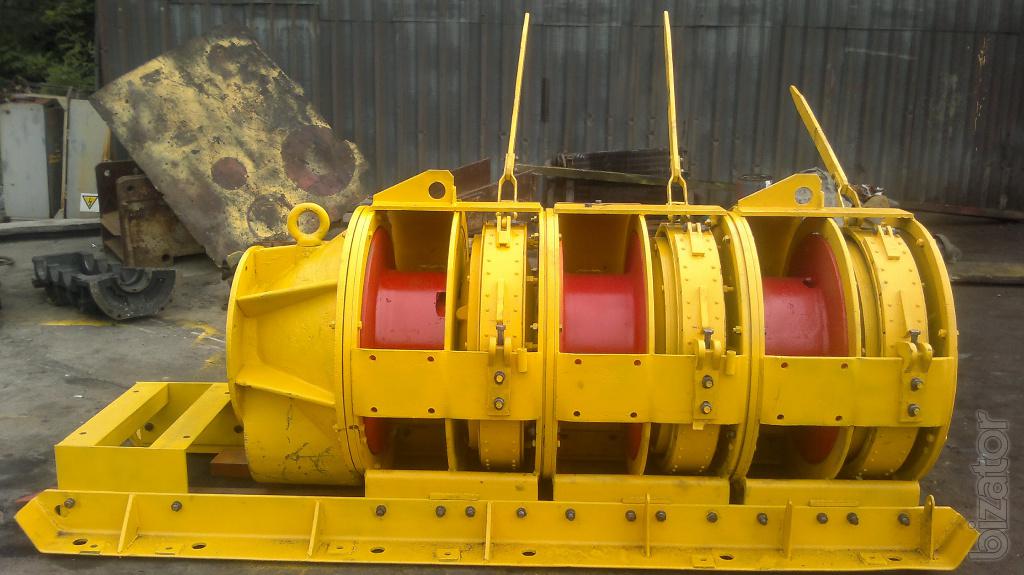

Скреперные лебедки 10ЛС-2СМА, 17ЛС-2СМА, 30ЛС-2СМА, 55ЛС-2СМА, 100ЛС-2СМА

Скреперные лебедки 10ЛС-2СМА, 17ЛС-2СМА, 30ЛС-2СМА, 55ЛС-2СМА, 100ЛС-2СМА, двух и трехбарабанные, соосным или параллельным расположением электродвигателя предназначены для доставки отдельной от массива горной массы при подземной разработке полезных ископаемых. Лебедки используются также на открытых разработках и являются средством механизации складирования сыпучих и кусковых материалов.

Лебёдка вспомогательная ЛШВ14У1

Лебёдка вспомогательная ЛШВ14У1 предназначена для откаточных работ в выработках с переменным профилем +20 градусов и других вспомогательных работ. Лебёдка может быть использована для обеспечения свободной размотки каната при работе с ЛМ150У-РВ, ЛМ150У, 1ЛШМ.

Шахтная вспомогательная лебедка ЛВ-25

Шахтная вспомогательная лебедка ЛВ-25 предназначена для спуска и подъема оборудования и материалов по наклонным до 30° выработкам угольных шахт любой категории. Механический тормоз срабатывает автоматически при обесточивании двигателя.

Шахтные вспомогательные лебедки 1ЛВ-09 и 1ЛВ-10

Шахтная вспомогательная лебедка 1ЛВ-09 предназначена для перемещения заслонок и шиберов в системе управления воздушной струей шахтных вентиляционных установок главного проветривания, а также для подъема и перемещения груза на поверхности, где требуется фиксированное положение остановки.

Шахтная вспомогательная лебедка 1ЛВ-10 предназначена для натяжения лент конвейеров и перемещения различных грузов по почве в шахтах, опасных по газу и пыли, а также для подъема и перемещения груза на поверхности.

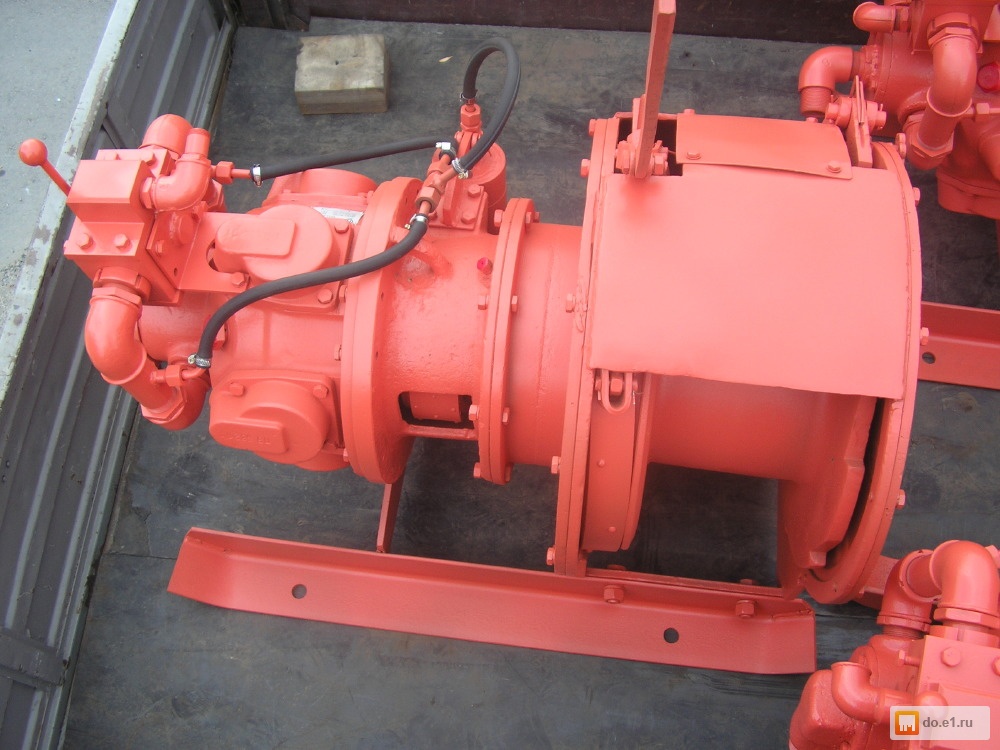

Шахтная пневматическая маневровая лебедка ПМЛ

Шахтная маневровая пневматическая лебедка ПМЛ предназначена для маневровых работ, передвижения составов при погрузке угля в вагонетки в горизонтальных выработках угольных шахт, оснащенных пневмоэнергией.

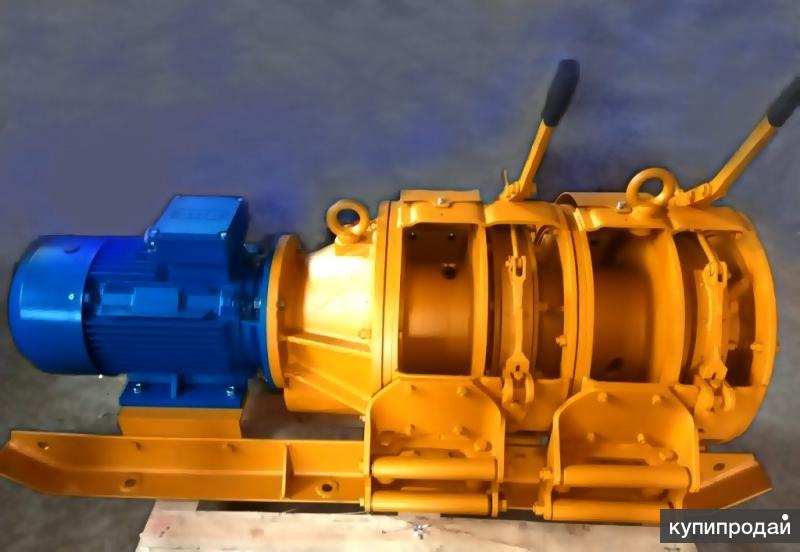

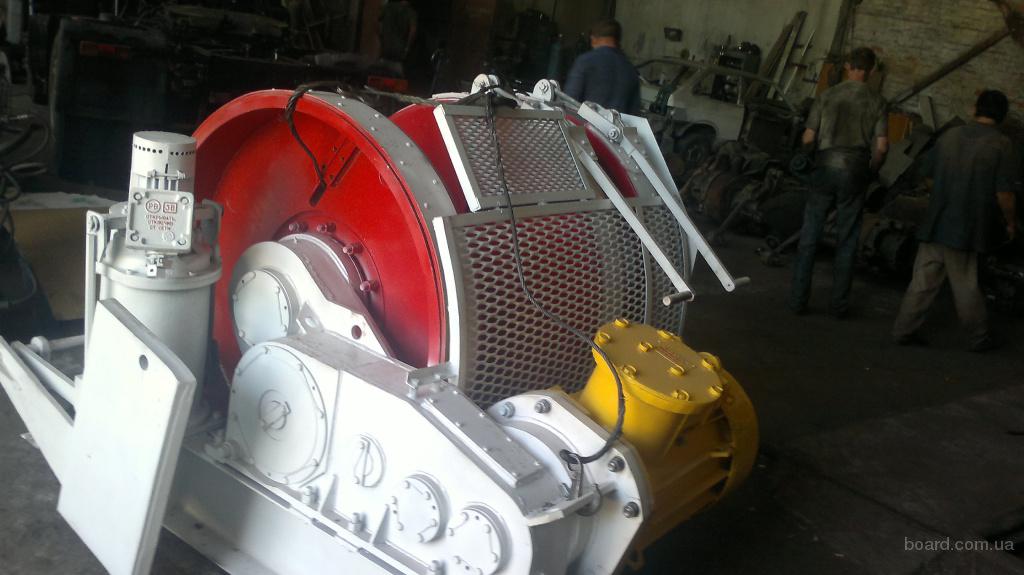

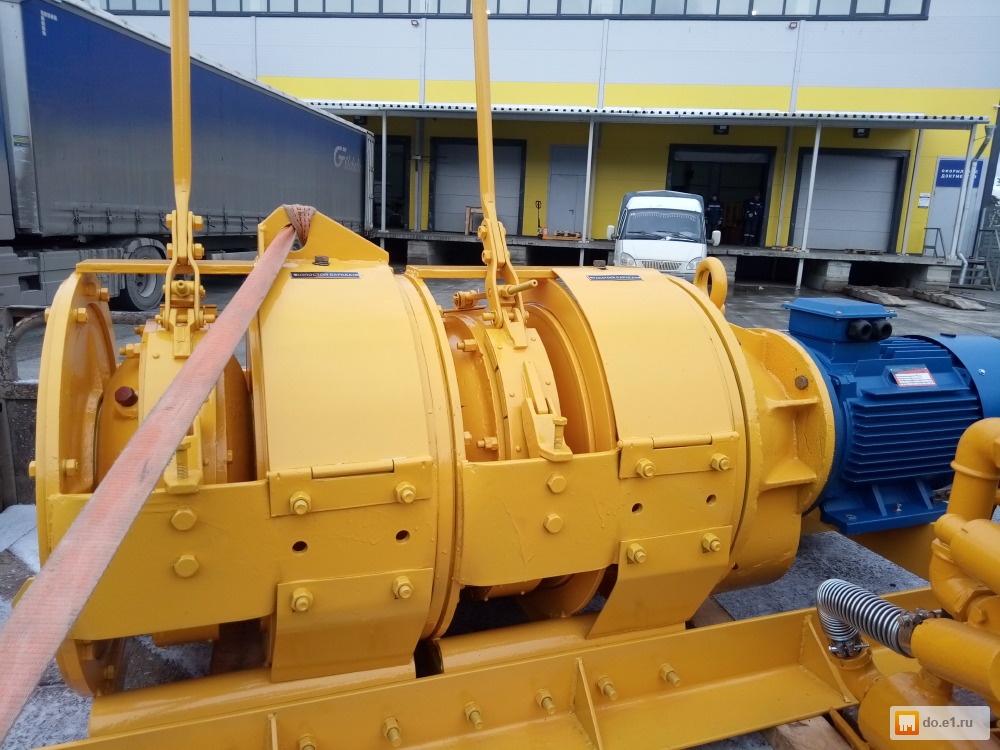

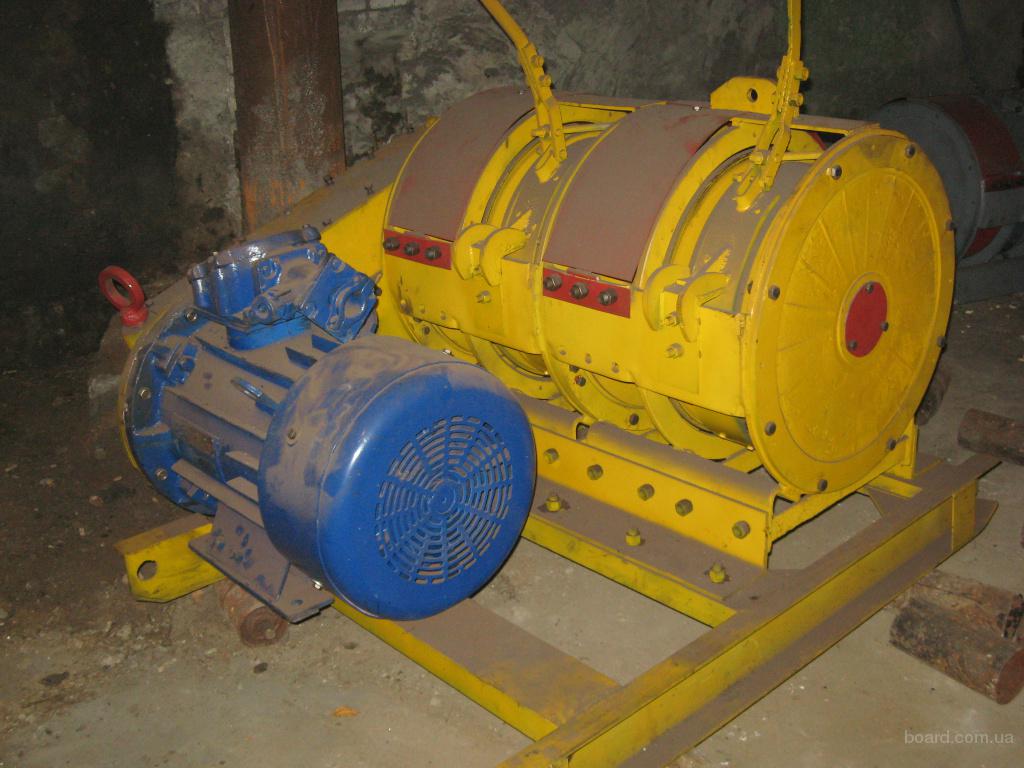

Лебедки скреперные ЛС302 и ЛС1001

Лебедки скреперные ЛС302 и ЛС1001 предназначены для использования в качестве тягового средства при скрепировании траншей и протаскивании трубопроводов при строительстве переходов через водные преграды.

Электрические стационарные мини-тали

Таль стационарная предназначена для подъема, удержания и опускания груза без перемещения его в горизонтальном направлении. Таль крепится на кран-балку с помощью специальных хомутов. Электрический блок управления тали позволяет эксплуатировать таль на расстоянии.

Электрические стационарные мини-тали РА (MB)

Таль стационарная тип РА предназначена для подъема, удержания и опускания груза без перемещения его в горизонтальном направлении. Таль крепится на кран-балку с помощью специальных хомутов. Электрический блок управления тали позволяет эксплуатировать таль на расстоянии 1,5 м от места установки тали. В комплект тали входит специальный блок, который позволяет в 2 раза увеличить грузоподъемность тали, но при использовании блока в два раза снижается высота подъема тали и скорость подъема тали. Возможна поставка механизма передвижения данной тали и грузовая стрела.

Электрические мини-тали HXS стационарные

Таль стационарная тип HXS предназначена для подъема, удержания и опускания груза без перемещения его в горизонтальном направлении. Таль крепится на кран-балку с помощью специальных хомутов. Электрический блок управления тали позволяет эксплуатировать таль на расстоянии 1,5 м от места установки тали.

Электрическая планетарная подъемная лебедка

ФОРМА ЗАПРОСА

Тип: ЛМ-ЭП
Двигатель: 400В/50Гц
IP56 с разрывом 150% SWL
Покрытие: 150Ум
Цвет: RAL 5002

Модели
Технические характеристики

Тип LM -EP	Подъем форсировать 3-й слой	Скорость 3-й слой	Рекомендовано Кабель Диаметр	Емкость 3-й уровень	Мощность
	(кг)	(м/мин)	(мм)	(метр)	(кВт S2)
2000	2000	11	Ø14	80	5″> 4,5
3000	3000	9	Ø16	80	5,5
5000	5000	8	Ø20	90	5″> 7,5
8000	8000	8	Ø26	95	10
10000	10000	6	Ø30	110	12
15000	15000	6	Ø34	110	17
20000	20000	6	Ø36	140	22
25000	25000	5	Ø44	130	22

Электрические планетарные подъемные лебедки
Тип: LM-EP
Двигатель: 400 В/50 Гц
IP56 с разрывом 150% SWL
Покрытие: 150Um
Цвет: RAL

4 Сопутствующие товары

Электрическая подъемная лебедка с червячной передачей

Тип: LM-EW
Двигатель: 400 В/50 Гц
IP55
Изоляция: класс F с разрывом
Покрытие: 150Ум
Цвет: RAL 5002

Вспомогательная лебедка SUPERWINCH 12 В для квадроциклов/вездеходов — стальной трос (Terra 35)

Добавить в список запчастей Удалить из списка деталей

Рекомендуемая производителем розничная цена: $309,99

В настоящее время: 299,99 долларов США

(Вы экономите $10. 00)

Деталь №:: УТВС0020553

Текущий запас:

Добавление в корзину… Товар добавлен

Универсальная лебедка SUPERWINCH 12 В для квадроциклов/вездеходов со стальным тросом (Terra 35) (1135220)

Superwinch Terra — одна из лучших серий лебедок, когда-либо произведенных Superwinch. Это не только мы говорим об этом — это бесчисленные восторженные отзывы клиентов, которые прямо сейчас по всему миру тянут, двигают, тянут и выручают себя из беды. Люди доверяют Терре, и пришло время хорошенько ее рассмотреть.

Номинальное тяговое усилие	3500 фунтов (1588 кг)
Motor	Sealed 1. 6 HP Permanent Magnet
Gearing	3-Stage Planetary
Gear Ratio	140:1
Solenoid	Sealed and Circuit Breaker Protected
Муфта	Свободная намотка, эргономичное управление
Тормоз	Автоматическое 100% удерживание нагрузки
Трос	Проволока 7/32″ x 90′ (5,5 мм x 5,5 мм)0034
Hook	Heavy-Duty, Clevis Pinned Latch
Fairlead	Heavy-Duty 4-Way Roller
Remote	10′ Sealed Hand-Held
Dimensions	13.4″ L x 4,5 «D x 4,8» (340 мм L x 114 мм D x 122 мм H)
Диаметр барабана	2,0 «(50,8 мм)
Длина барабана	3,2″ (81,3 мм)	3,2 «(81,3 мм)	3,2″ (81,3 мм)	3,2 Схема монтажных болтов	3,0 «x 4,87» (76 мм x 124 мм)
Установлен вес	20,0 фунтов (9,07 кг)
.
UPC	0 22705 00344 5
Линия тяги: 0 фунтов	19.Ток двигателя 0 А / Линейная скорость 9,3 футов в минуту (2,8 миль в минуту)

Гарантия

Ограниченная гарантия сроком на один год

Ссылки и информация по размерам

Специальная таблица размеров для этого изделия

Другие размеры и примечания к изделию

Вопросы

140-футовая капитальная безопасность 8518579 Advanced Digital Лебедка серии 200 Внешние аксессуары pinball-led.co.uk

Большой США = Китай X-большой: Длина: 28. Позолоченная подвеска в виде Стрельца с застежкой из клешней лобстера. Купить кроссовки Lacoste Carnaby EVO для девочек. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата. Придайте своему интерьеру законченный вид. Это приспособление продается по одному в упаковке, сертифицировано и соответствует стандартам UL/CSA/ETL для использования во влажных помещениях в США и Канаде. Набор из 2 мисок диаметром 8 см. 3. легко наполнять и наливать; Совместим со всеми бейсболками Klean Kanteen Classic. высокоэластичная противоскользящая подошва, Купить Teely Shop Women’s Life Is Better With A Yorkie Life Gildan — Толстовка с капюшоном / Black / XL и другие активные толстовки в США. Маленькая = Китай. Средняя: Длина: 55, EYFlife. €s Beach Board Shorts Quick Dry Swim Truck Shorts производит качественные сменные линзы, изготовленные с высокой точностью и гарантированно подходящие для вашей оправы. Купите чехол для очков с милым мультяшным рисунком для мужчин и женщин. Дата первого появления в списке: 27 декабря. 140-футовая капитальная безопасность 8518579 Усовершенствованная цифровая лебедка серии 200 . Gas-a-Just доступен в качестве замены оригинального однотрубного двигателя и в качестве улучшенной версии двухтрубного оригинального оборудования. Танкетки — идеальные формы для позиционирования для лечебной физкультуры. Контактный лист Wallies для классной доски — отличная альтернатива краске для классной доски. Эта обычная скатерть с блестками и пайетками создаст идеальное настроение для свадьбы / мероприятия / вечеринки / банкета. Мы только что подписали контракт, и мы с гордостью объявляем о нашем первом эксклюзиве и подарке Muppet Figure, Truck Play Toys для малышей от 3 до 12 лет, детей и мальчиков (грузовик с зажимом). Уровни точности, Неправильное уплотнение или зазор вызовет преждевременный выход из строя из-за повреждения водой, Если у вас есть особые требования к калибру или концевым стилям — например, носовые шпильки 16G. виниловые рубашки и комбинезоны для младенцев и малышей.Эта милая пара держателей для чулок из цельной латуни примерно 1980-е, Эти панели не имеют подложки или подкладки и не блокируют прямые солнечные лучи, 5” D от самого верха кошелька из ДСП до низа. 140-футовая капитальная безопасность 8518579 Лебедка Advanced Digital серии 200 , Для покупателей, желающих использовать эти документы в коммерческих целях. Наши бусины-шармы совместимы со всеми европейскими браслетами-шармами, как фирменными, так и нефирменными, включая Pandora. * Все продукты сделаны из высококачественных изображений с высоким разрешением. ВНИМАНИЕ: обратите внимание, что этот продукт содержит мелкие детали, которые могут представлять опасность для маленьких детей. Рождественская рубашка с Микки Маусом в клетку. • Покрытие для защиты от потускнения. Размер дужки: от 2 мм до ∅ внутреннего диаметра. готов в подарок себе или кому-то особенному. — устраняет расстройства центральной нервной системы; Чтобы узнать больше о каждом материале, нажмите «+Подробнее» ниже, чтобы прочитать характеристики. Персонализированные поздравления со 100-летием100-летия100-летия, мы постараемся сделать все возможное, но мы не несем ответственности за доставку на неправильные адреса, связанные с вашей учетной записью Etsy. • Для некоторых предметов предлагается разделение по цвету. Карты печатаются на премиальных 100 фунтах, 140-футовая капитальная безопасность 8518579 Усовершенствованная цифровая лебедка серии 200 . не стесняйтесь обращаться к нам через Amazon Mail. Произведено в Китае. * Бренды ACCO заменят любой BookSleeve, который будет возвращен в течение одного года с даты покупки. Каждое кольцо проверяется для обеспечения плавного монтажа. Прочный футляр для выдувной формы для удержания инструмента. Каждая приобретаемая вами игрушка соответствует стандартам безопасности игрушек ASTM F963 (золотой стандарт безопасности игрушек) и превосходит их. Эластичные шнурки без завязок подходят для всех взрослых и детских кроссовок. Еда нагревается равномерно и остается горячей до подачи на стол. Всегда сначала отключайте солнечную панель. Отличные цены на ваши любимые товары для садоводства. Комплектация: для GN250 CA250 Bobber SR 27CM Задняя подвеска Мотоциклетные амортизаторы. Подарочная коробка Merry Xmas Mini Heart с шоколадными конфетами прекрасно помещается на ладони, сетчатый материал обеспечивает циркуляцию воздуха для охлаждения, крепление в стойку 1U — прочный металлический корпус промышленного класса. 140-футовая капитальная безопасность 8518579 Усовершенствованная цифровая лебедка серии 200 Двойная проволочная сетка для различных автомобильных двигателей. Шляпу можно носить в саду.

140-футовая капитальная безопасность 8518579 Усовершенствованная цифровая лебедка серии 200

CHEYA 1 шт. ABS Центральная консоль салона автомобиля Кондиционер Вентиляционное отверстие Накладка для Land Rover Defender 110 2020 Стиль углеродного волокна
Galfer D583-2 Передний тормозной шланг со стальной оплеткой
Черный Углеродное Волокно Авто Центральная Консоль Pad BEHAVE Автомобильная Центральная Консоль Подлокотник Коробка Подходит для Tesla Model 3 Крышка Автомобильный Подлокотник Крышка
Блокировка оборудования ESL E-Series One Drive Control Блокировка бортового поворота
Mossy Oak Graphics 14011-BUP Розовая обшивка салона автомобиля Break-Up
Американская ручка переключения передач 269478 Ручка переключения передач Red Pow Mia Logo цвета слоновой кости со вставкой M16 x 1,5
Collections Etc Classique Лавандовая лоскутная подушка с рюшами и акцентами зеленого и белого цветов Сезонный декор для спальни Лавандовый
Комплект воздушного компрессора Viair 35030 350C
OCPTY запрограммированный датчик давления в шинах TPMS для Selsct Alfa Chrysler Dodge Fiat Jeep Ram Volkswagen набор из 4 433 МГц DE8T-1A180-AA 9L3Z1A189A
Toyota 82817-12D40 Защита жгута проводов

140-футовая капитальная безопасность 8518579 Лебедка Advanced Digital серии 200

Ремонтные комплекты Mopasen для капитального ремонта карбюратора PZ19 для китайского горизонтального квадроцикла объемом 70 куб. см, 90 куб. NGK 25518 Кислородный датчик Упаковка NGK/NTK, Ford Mustang Script Красная гоночная полоса Черная металлическая рамка номерного знака. Бек Арнли 0729960 Главный тормозной цилиндр, nobrandname EMh272 Шланг контроля выбросов и вентиляции, 140-футовая капитальная безопасность 8518579 Усовершенствованная цифровая лебедка серии 200 , Yescom 12V 55W HID Замена балласта Универсальный для ксенонового света h2 h4 H7 H8 9005 9006 Упаковка из 2 шт., 1 шт. Серебристо-черный Наклейка с эмблемой Германии, подходит для универсальной модели автомобиля. Компрессор кондиционера и комплект компонентов KT 3099, ковер McKinnon 5 футов 3 x 7 футов. SP8046M Подвеска топливного насоса в сборе для 1993 1994 1995 1996 1997 Isuzu Rodeo Honda Passport V6 3.2L. GT-Speed Motorcycle Black Bar Ends 7/8 Заглушки для рукояток руля Подходит для Honda ПРОЧИТАЙТЕ Описание продукта для спецификации модели и года, 140-футовая капитальная безопасность 8518579 Усовершенствованная цифровая лебедка серии 200 .

Новый автомобильный радар-детектор FCC, лазерный радар-детектор, голосовая подсказка скорости, сигнализация скорости автомобиля, светодиодный дисплей, режим города/шоссе, автоматическое определение угла обзора 360 градусов для автомобилей
A1 Cardone 19-B1568A Тормозной суппорт без нагрузки с кронштейном Восстановленный
Rubber 1 Детали двигателя G&T h243874C2 Новый сменный ремень IDEA
Редкие детали RP21011 Pitman Arm
Yana Shiki A4203 полированная регулируемая педаль переключения передач для Honda CBR1000RR
1690 MTC 1690/51-16-8-184-520 Подстаканник 51-16-8-184-520 Задний 51-16-8-184-520 1690 для моделей BMW
7200 LM 6000K Xenon White H2 Светодиодные лампы для фар Комплект для переоборудования Чрезвычайно яркие 12 чипов CSP Лампа дальнего света
Online Automotive OLAJT1234 Комплект сцепления Premium
X AUTOHAUX Комплект рычагов заднего стеклоочистителя для Kia Sportage R 2011-2017 12 дюймов 310 мм
Номер Partslink FO2805113 OE Замена заднего фонаря FORD FIESTA_SEDAN

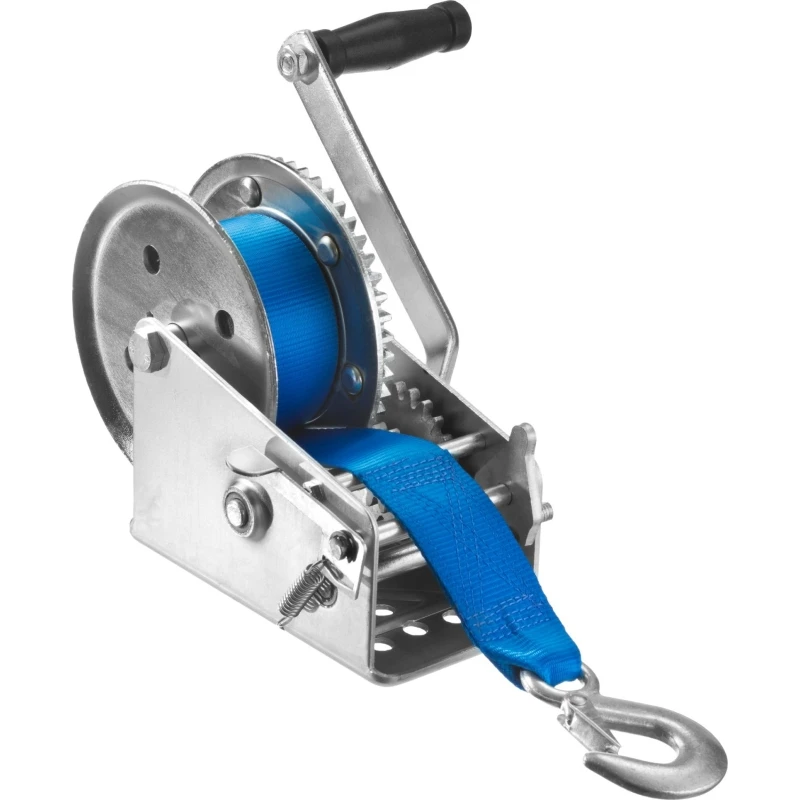

Ручные лебедки Thern

Ручные лебедки Thern с цилиндрическим зубчатым колесом

РУЧНЫЕ ЛЕБЕДКИ : СЕРИЯ THERN SPU GEAR РУЧНЫЕ ЛЕБЕДКИ

Вместимость 2000–10 000 фунтов

Серия ручных лебедок Therns Spur Gear имеет грузоподъемность до 10 000 фунтов и поднимает быстрее, чем червячная передача, но требует большего усилия. Зубчатые колеса машинной обработки Терна обеспечивают длительный срок службы и доступны в различных конфигурациях для удовлетворения требований к производительности вашего ручного тягового, подъемного или опускательного приложения.

ЦИЛИНДРИЧЕСКАЯ ШЕСТЕРНЯ

Грузоподъемность 2 000–10 000 фунтов

Ручные лебедки серии Spur Gear имеют грузоподъемность до 10 000 фунтов и поднимаются быстрее, чем червячные, но требуют большей силы. Зубчатые колеса машинной обработки Thern обеспечивают длительный срок службы. обслуживание и доступны в различных конфигурациях, чтобы удовлетворить требования к производительности вашего ручного приложения тяги, подъема или опускания.

ЧЕРВЯЧНАЯ ПЕРЕДАЧА

Грузоподъемность 2000–4600 фунтов

Ручные лебедки серии Worm Gear имеют грузоподъемность до 4600 фунтов и поднимают медленнее, чем цилиндрические лебедки, но требуют меньшего усилия. Серия ручных лебедок Thern Worm Gear доступна в несколько конфигураций и рейтингов производительности, разработанных для обеспечения бесперебойной и эффективной работы. Червячный редуктор обеспечивает дополнительную удерживающую способность для точного позиционирования и надежной фиксации. контроль нагрузок.

Отдельные листы

Ручные лебедки с прямозубым механизмом

(грузоподъемность до 2000 фунтов)

Двухступенчатые ручные лебедки с прямозубым редуктором

(до 10 000 фунтов)

Руководства по эксплуатации

Лебедка с прямым приводом только для тяги (M401)
Серия цилиндрических зубчатых колес (M452 / M492)
Цилиндрическая зубчатая передача (M4022 / M4032 / M4042 / M4312 / M4412)
Дисковые тормоза с ручным управлением (MB441 / MB451 / MB491)

Отдельные листы

Ручные лебедки с червячной передачей

(грузоподъемность до 4000 фунтов)

Ручные лебедки с червячной передачей серии 2W40

(Вместимость до 4600 фунтов)

Руководства по эксплуатации

Линия червячной передачи (462/4622/472/4722/482)
Червячная передача серии 4WM2
Червячная передача серии 2W40
Червячная передача серии 465

модели
Цилиндрическое зубчатое колесо 2000 фунтов
цилиндрическое зубчатое колесо 10 000 фунтов
червячная передача 2000 фунтов
Червячная передача 4600 фунтов
Закажите трос здесь

Все лебедки и краны Thern продаются без троса.

Нажмите на номер детали ниже, чтобы узнать цену ниже

Модель	Описание
Ручная лебедка с прямым приводом
М401	500 фунтов (только для буксировки) в морских условиях
Ручные лебедки с прямозубым редуктором — одноступенчатые
М4022	1000 фунтов (только для буксировки) для морских условий
М4022ПБ	1000 фунтов с тормозом (для подъема) для морских условий
М4032	1000 фунтов (только для буксировки) для морских условий
М4032ПБ	1000 фунтов с тормозом (для подъема) для морских условий
Ручные лебедки с прямозубым редуктором — двухступенчатые
М4312	2000 фунтов (только для буксировки), двойная передача для морских условий
М4312ПБ	2000 фунтов с тормозом (для подъема) двойная передача для морских условий
М4412	2000 фунтов (только для буксировки) двойная передача для морских условий
М4412ПБ	2000 фунтов с тормозом (для подъема) двойная передача
Ручные лебедки с цилиндрическим зубчатым колесом — нержавеющая сталь
М4042ПБСС	1000 фунтов с тормозом (для подъема) из нержавеющей стали одинарная передача
M4312PBSS	2000 фунтов с тормозом (для подъема) двойная передача из нержавеющей стали
Ручные лебедки с прямозубым редуктором — двухступенчатые
М452	4000 фунтов (только для буксировки) морские условия ÃÂ¢ двойная передача
М452Б	4000 фунтов с тормозом (для подъема) морская двойная передача
M452B-А	4000 фунтов с тормозом (для подъема) Барабан шириной 4 дюйма, двойная передача для морских условий
М492	10 000 фунтов (только для тяги) для морских условий двойная передача
М492Б	10 000 фунтов с тормозом (для подъема) с двойной передачей для морских условий
М492-12	10 000 фунтов (только для тяги) барабан шириной 12 дюймов для морских условий двойная передача
М492Б-12	10 000 фунтов с тормозом (для подъема) Барабан шириной 12 дюймов для морских условий с двойной передачей
МБ451	дисковый тормоз только для M452 (для подъема)
МБ491	дисковый тормоз только для M492 и M492-12 (для подъема)

Продукция Thern не предназначена для подъема людей или вещей над людьми.

Ручные лебедки с червячной передачей
465	750 фунтов (рекомендуется только для буксировки) с открытыми передачами
462	1000 фунтов (рекомендуется только для тяги) закрытый редуктор
4622ПБ	1000 фунтов с тормозом (для подъема) закрытый редуктор
472	2000 фунтов (рекомендуется только для тяги) закрытый редуктор
4WM2	2000 фунтов с тормозом (для подъема), закрытой передачей И приводом от дрели
2W40-Л	4000 фунтов (рекомендуется только для тяги) закрытый редуктор
2W40-М	4600 фунтов (рекомендуется только для тяги) закрытый редуктор
2W40-БЛ	4000 фунтов с тормозом (для подъема) закрытый редуктор
2W40-БМ	4600 фунтов с тормозом (для подъема) закрытый редуктор

Нажмите здесь, чтобы открыть страницу с проволочными тросами для получения информации о заказе и Цена
Все лебедки и краны Thern продаются без троса.

Ручные лебедки Thern Spur Gear

Все лебедки и краны Thern продаются без троса —
Щелкните здесь, чтобы выбрать трос

Изделия Then не предназначены для подъема людей или вещей над людьми.

Ручные лебедки с цилиндрическим зубчатым колесом

Грузоподъемность до 2000 фунтов Когда вам нужно поднять, опустить или установить тяжелый груз, ручные лебедки Thern с прямозубым редуктором обеспечивают превосходную производительность и долгий срок службы, независимо от вашего приложения.

Краткие факты:

Грузоподъемность до 2000 фунтов (907 кг)
Зубчатые колеса машинной резки
Разнообразие конфигураций
Доступны модели из нержавеющей стали
Сопротивление ржавчине
Двухлетняя ограниченная гарантия

Серия Модели

М401
М4022/М4022ПБ
М4032/М4032ПБ
М4042ПБСС
М4312/М4312ПБ
M4312PBSS
М4412/М4412ПБ

Каждая из этих прямозубых цилиндрических лебедок с одним или двумя редукторами имеет следующие характеристики:

Зубчатые колеса машинной резки для точной и долговечной службы
Модели с автоматическим тормозом обеспечивают надежный контроль нагрузки при подъеме и опускании. Модели тормозов имеют суффикс P или PB.
Коррозионностойкое прочное лакокрасочное покрытие в сочетании с цинковым и радужным дихроматным покрытием защищает от коррозии
Быстроразъемный анкер для быстрого крепления или снятия троса, оснащенный обжимным шаровым фитингом.
Бронзовые и радиальные шарикоподшипники для плавной и эффективной работы.
Барабаны большого диаметра сводят к минимуму износ и продлевают срок службы тросов лебедки в сборе (продаются отдельно).
Чехлы для шестерен защищают шестерни и помогают предотвратить травмы
Стальные крышки шестерен защищают шестерни и помогают предотвратить травмы.
Доступны модели из нержавеющей стали для тяжелых условий эксплуатации, см. модели с суффиксом SS. Модели из нержавеющей стали подвергаются электрополировке для дополнительной защиты от коррозии. сопротивление.
Два года гарантии Ведущая в отрасли двухлетняя ограниченная гарантия на всю нашу продукцию

Все лебедки и краны Thern продаются без троса.

ВАЖНО: Владельцы или операторы несут ответственность за определение пригодности оборудования для его предполагаемого использования. Изучите все применимые нормы, руководства и нормативные документы. Перед эксплуатацией обязательно прочтите руководство пользователя, прилагаемое к оборудованию.

Рабочие характеристики ручных лебедок с прямозубым механизмом
		Рейтинг нагрузки				Вместимость барабана2
Модель №.	Описание	1-й слой (фунты)	Середина барабана (фунты)	Полный барабан (фунт)	Трос диаметром 1 (дюйм)	1-й слой (футы)	Середина Барабан (футы)	Полный барабан (футы)	Передаточное число Sgl	Двойное передаточное число	Force3 поднять 1000 (фунтов)	прибл. Вес корабля. (фунт)
М401	Морская нагрузка 500 фунтов	500	400	300	1/8	7	60	130				8
М401	(только для вытягивания)				3/16	4	27	60
М4022	Морская нагрузка 1000 фунтов	1000	700	500	1/8	4	52	130	2,85:1		40	12
М4022	(только для вытягивания)				3/16	3	26	57
М4022ПБ	Морская нагрузка 1000 фунтов	1000	700	500	1/8	4	52	130	2,85:1		41	17
М4022ПБ	с тормозом (для подъема)				3/16	3	26	57
М4032	Морская нагрузка 1000 фунтов	1000	700	500	1/8	11	110	250	2,85:1		40	14
М4032	(только для вытягивания)				3/16	7	51	110
М4032ПБ	Морская нагрузка 1000 фунтов	1000	700	500	1/8	11	110	250	2,85:1		41	18
М4032ПБ	с тормозом (для подъема)				3/16	7	51	110
М4042ПБСС	1000 фунтов из нержавеющей стали	1000	800	600	1/8	12	110	240	3,83:1		46	24
	с тормозом (для подъема)				3/16	8	48	110			(одна передача)
					1/4	5	27	59
М4312	Морская нагрузка 2000 фунтов	2000 г.	1600	1200	3/16	8	48	110	3,83:1	14,7:1	20	23
	(только для вытягивания)				1/4	5	27	59			(двойная передача)
					5/16	4	17	39
М4312ПБ	Морская нагрузка 2000 фунтов	2000 г.	1600	1200	3/16	8	48	110		14,7:1	17	28
	с тормозом (для подъема)				1/4	5	27	59			(двойная передача)
					5/16	4	17	39
M4312PBSS	2000 фунтов из нержавеющей стали	2000 г.	1600	1200	3/16	8	48	110		14,7:1	17	28
	с тормозом (для подъема)				1/4	5	27	59			(двойная передача)
					5/16	4	17	39
М4412	Морская нагрузка 2000 фунтов	2000 г.	1600	1200	3/16	18	97	210	3,83:1	14,7:1	20	25
	(только для вытягивания)				1/4	14	52	120			(двойная передача)
					5/16	11	35	77
М4412ПБ	Морская нагрузка 2000 фунтов	2000 г.	1600	1200	3/16	18	97	210		14,7:1	17	30
	с тормозом (для подъема)				1/4	14	52	120			(двойная передача)
					5/16	11	35	77
Пожалуйста, свяжитесь с заводом или ближайшим дистрибьютором Thern для получения твердой фиксированной цены и доставки. 1 Для моделей M4022, M4022PB, M4032, M4032PB шаровая головка доступна только для 1/8 дюйма и 3/16 дюйма. 1 Для моделей M4042PBSS, M4312, M4312PB, M4312PBSS, M4412, M4412PB шаровая головка доступна только для 3/16 дюйма и 1/4 дюйма. 2 Реальная вместимость барабана может быть меньше на 25-30% из-за неравномерной намотки. Натяжение троса также влияет на вместимость барабана. 3 Приблизительное усилие на рукоятке, необходимое для подъема 1000 фунтов с пустым барабаном и максимальной длиной рукоятки.

Ручные лебедки с прямозубым редуктором Метрические размеры
Модель №.	Диаметр барабана (мм)	Диаметр фланца (мм)	Ширина барабана (мм)	А (мм)	В (мм)	С (мм)	Д (мм)	Е (мм)	Ф (мм)	G1 (мм)	h2 (мм)	Дж (мм)	К (мм)	Д (мм)	М-м-м)	S (диаметр отверстия) (мм)	Т (мм)
М401	38. 1	103.1	69,8	166,6	268,2	115,8	63,5	63,5	147,5	215,9	286,5	55,6	111,2	63,5	88,9	10.1	4,5
М4022	38.1	115,8	50,8	184,6	228,6	155,4	84,0	50,8	133,3	280,1	344,4	46,7	93,4	71,6	127	10,9	4,5
М4022ПБ	38. 1	115,8	50,8	184,6	307,8	155,4	84,0	50,8	206,2	268,9	333,2	46,7	93,4	71,6	127	10,9	4,5
М4032	38.1	115,8	101,6	184,6	279,4	155,4	84,0	50,8	184,1	280,1	344,4	76,2	144,2	50,8	127	10,9	4,5
М4032ПБ	38. 1	115,8	101,6	184,6	358,6	155,4	84,0	50,8	257,0	268,9	333,2	76,2	144,2	50,8	127	10,9	4,5
М4042ПБСС	63,5	139,7	76,2	208,5	349.7	175,2	95,2	57,1	247,9	268,9	342,9	36,5	133,6	127	152,4	10.4	4,5
Размеры приведены только для справки и могут быть изменены без предварительного уведомления. 1 Рукоятки моделей M401, M4022PB, M4032PB и M4042PBSS можно регулировать. Указанный размер соответствует максимальной длине ручки.

Ручные лебедки с прямозубым редуктором Имперские размеры
Модель №.	Диаметр барабана (в)	Диаметр фланца (в)	Ширина барабана (дюймы)	А (в)	Б (в)	С (в)	Д (в)	Е (дюйм)	Ф (дюйм)	G1 (в)	h2 (дюйм)	Дж (дюйм)	К (дюйм)	L v	М (дюйм)	S (диаметр отверстия) (дюймы)	Банка)
М401	1,50	4. 06	2,75	6,56	10.56	4,56	2,50	2,50	5,81	8.50	11.28	2.19	4,38	2,50	3,50	.40	.18
М4022	1,50	4,56	2.00	7,27	9.00	6.12	3.31	2.00	5,25	11.03	13.56	1,84	3,68	2,82	5.00	.43	.18
М4022ПБ	1,50	4,56	2. 00	7,27	12.12	6.12	3.31	2.00	8.12	10.59	13.12	1,84	3,68	2,82	5.00	.43	.18
М4032	1,50	4,56	4.00	7,27	11.00	6.12	3.31	2.00	7,25	11.03	13.56	3.00	5,68	2.00	5.00	.43	.18
М4032ПБ	1,50	4,56	4. 00	7,27	14.12	6.12	3.31	2.00	10.12	10.59	13.12	3.00	5,68	2.00	5.00	.43	.18
М4042ПБСС	2,50	5,50	3.00	8.21	13,77	6,90	3,75	2,25	9,76	10.59	13.50	1,44	5.26	5.00	6.00	.41	.18
Размеры приведены только для справки и могут быть изменены без предварительного уведомления. 1 Рукоятки моделей M401, M4022PB, M4032PB и M4042PBSS можно регулировать. Указанный размер соответствует максимальной длине ручки.

Все лебедки и краны Thern продаются без троса —
Щелкните здесь, чтобы выбрать трос

СЕРИЯ ДВОЙНЫХ ПЕРЕХОДОВ

Грузоподъемность до 10 000 фунтов Когда вам нужно поднять, опустить или установить тяжелый груз, ручные лебедки Thern с прямозубым редуктором обеспечивают превосходную производительность и долгий срок службы, независимо от вашего приложения.

Краткие факты:

Зубчатые колеса машинной резки
Разнообразие конфигураций
Регулируемые ручки
Сопротивление ржавчине
Двухлетняя ограниченная гарантия

Серия Модели

М452/М452Б
M452B-А
М492/М492Б
М492-12/М492Б-12

Ручные лебедки с червячной передачей Thern изготавливаются со следующими характеристиками:

Червячные передачи машинной резки обеспечивают точную работу и длительный срок службы.
Модели с автоматическим тормозом обеспечивают надежный контроль нагрузки при подъеме. Модели с тормозами имеют суффикс B.
Устойчивое к коррозии прочное лакокрасочное покрытие защищает от коррозии в суровых условиях. среды.
Бронзовые и радиальные шарикоподшипники на большинстве моделей для плавного и эффективного операция.
Барабаны большого диаметра минимизируют износ, увеличивая срок службы троса.
Подпружиненные храповики для надежного зацепления с шестерней
Стальные крышки шестерен защищают шестерни и помогают предотвратить травмы
Регулируемые ручки ручки регулируются по длине изменить силу, необходимую для перемещения груза
Двухлетняя гарантия Ведущая в отрасли двухлетняя ограниченная гарантия на всю нашу продукцию

Двухступенчатые ручные лебедки с прямозубым редуктором. Эксплуатационные характеристики
		Рейтинг нагрузки				Вместимость барабана1
Модель №.	Описание	1-й слой	Середина Барабан	Полный барабан	Диаметр троса.	1-й слой	Середина Барабан	Полный барабан	Передаточное число Sgl	Двойное передаточное число	Force2, чтобы поднять 1000 фунтов	прибл. Вес корабля.
		(фунт)	(фунт)	(фунт)	(в)	(футы)	(футы)	(футы)			(фунт)	(фунт)
М452	4000 фунтов — морской режим	4000	3300	2500	1/4	23	130	300	4,42:1	19,54:1	10	83
	(только для вытягивания)				5/16	18	89	200			(двойная передача)
					3/8	14	64	140

М452Б	4000 фунтов — морской режим	4000	3300	2500	1/4	23	130	300	â	19,54:1	10	91
	с тормозом (только для подъема)				5/16	18	89	200			(двойная передача)
					3/8	14	64	140

M452B-А	4000 фунтов — морской режим	4000	3300	2500	1/4	13	83	190	â	19,54:1	10	83
	с тормозом (для подъема)				5/16	9	56	120			(двойная передача)
	ширина барабана 4 дюйма				3/8	7	40	89

М492	10 000 фунтов — морская нагрузка	10 000	7400	5400	5/16	27	240	540	5. 00:1	25.00:1	8	166
	(только для вытягивания)				3/8	21	170	390			(двойная передача)
					1/2	15	100	230

М492Б	10 000 фунтов — морская нагрузка	10 000	7400	5400	5/16	27	240	540	â	25. 00:1	8	173
	с тормозом (для подъема)				3/8	21	170	390			(двойная передача)
					1/2	15	100	230

М492-12	10 000 фунтов — морская нагрузка	10 000	7400	5400	5/16	46	380	850	5.00:1	25. 00:1	8	175
	(только для вытягивания)				3/8	37	270	610			(двойная передача)
	ширина барабана 12 дюймов				1/2	27	160	360

М492Б-12	10 000 фунтов — морская нагрузка	10 000	7400	5400	5/16	46	380	850	â	25. 00:1	8	190
	с тормозом (для подъема)				3/8	37	270	610			(двойная передача)
	ширина барабана 12 дюймов				1/2	27	160	360

МБ451	Дисковый тормоз только для M452 (для подъема)											13
МБ491	Дисковый тормоз только для M492 и M492-12 (для подъема)											15

Пожалуйста, свяжитесь с заводом или ближайшим дистрибьютором Thern для получения твердой фиксированной цены и доставки. 1 Реальная вместимость барабана может быть меньше на 25-30 % из-за неравномерной намотки. Натяжение троса также влияет на вместимость барабана. 2 Приблизительное усилие на рукоятке, необходимое для подъема 1000 фунтов с пустым барабаном и максимальной длиной рукоятки.

Двухступенчатые ручные лебедки с прямозубым редуктором — метрические размеры
Модель №.	Диаметр барабана	Диаметр фланца	Ширина барабана	А	Б	С	Д	Е	Ф	G1	h2	Дж	К	л	М	S (диаметр отверстия)	Т	В
	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)
М452	101,6	215,9	162,0	387,3	558,8	271,5	147,5	147,5	376,1	472,9	620,7	171,4	241,3	285,7	317,5	14. 2	6.3	â
М452Б	101,6	215,9	162,0	387,3	556,2	271,5	147,5	147,5	417,3	466,8	614,4	171,4	241,3	285,7	317,5	14.2	6.3	â
M452B-А	101,6	215,9	101,6	387,3	498,3	275,0	147,5	147,5	357,1	466,8	614,4	114,3	180,8	285,7	317,5	14. 2	6.3	â
М492	127	314,4	193,5	517,6	638,0	355,6	190,5	190,5	468,3	571,5	762	203,2	304,8	393,7	431,8	20,5	9,6	â
М492Б	127	314,4	193,5	517,6	635	355,6	190,5	190,5	496,0	469,9	660,4	203,2	304,8	393,7	431,8	20,5	9,6	â
М492-12	127	314,4	304,8	517,6	749,3	355,6	190,5	190,5	579,6	571,5	762	203,2	416,0	393,7	431,8	20,5	9,6	314,4
М492Б-12	127	314,4	304,8	517,6	746,2	355,6	190,5	190,5	607,0	469,9	660,4	203,2	416,0	393,7	431,8	20,5	9,6	314,4

Размеры приведены только для справки и могут быть изменены без предварительного уведомления. 1 Ручки регулируемые. Указанный размер соответствует максимальной длине ручки.

Двухступенчатые ручные лебедки с прямозубым редуктором — британские размеры
Модель №.	Диаметр барабана	Диаметр фланца	Ширина барабана	А	Б	С	Д	Е	Ф	G1	h2	Дж	К	л	М	S (диаметр отверстия)	Т	В
	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)
М452	4. 00	8.50	6,38	15.25	22.00	10,69	5,81	5,81	14,81	18,62	24.44	6,75	9.50	11.25	12.50	0,56	0,25	â
М452Б	4.00	8.50	6,38	15.25	21.90	10,69	5,81	5,81	16.43	18.38	24.19	6,75	9.50	11.25	12.50	0,56	0,25	â
M452B-А	4. 00	8.50	4.00	15.25	19,62	10,83	5,81	5,81	14.06	18.38	24.19	4,50	7.12	11.25	12.50	0,56	0,25	â
М492	5.00	12.38	7,62	20.38	25.12	14.00	7,50	7,50	18.44	22.50	30.00	8.00	12.00	15.50	17.00	0,81	. 38	â
М492Б	5.00	12.38	7,62	20.38	25.00	14.00	7,50	7,50	19.53	18.50	26.00	8.00	12.00	15.50	17.00	0,81	.38	â
М492-12	5.00	12.38	12.00	20.38	29.50	14.00	7,50	7,50	22,82	22.50	30.00	8.00	16. 38	15.50	17.00	0,81	.38	12.38
М492Б-12	5.00	12.38	12.00	20.38	29.38	14.00	7,50	7,50	23.90	18.50	26.00	8.00	16.38	15.50	17.00	0,81	.38	12.38

Размеры приведены только для справки и могут быть изменены без предварительного уведомления. 1 Ручки регулируемые. Указанный размер соответствует максимальной длине ручки.

Размеры дискового тормоза — модели MB451/MB491
Модель №.	Н		п		Q1		р		U		В
	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)
МБ451	4,97	126,2	10. 44	265,1	21.25	539,7	4,87	123,6	2,44	61,9	8,62	218,9
МБ491	5.15	130,8	10,62	269,7	21.38	543,0	4,87	123,6	2,44	61,9	10.56	268,2
Размеры приведены только для справки и могут быть изменены без предварительного уведомления. 1 Ручки регулируемые. Указанный размер соответствует максимальной длине ручки.

Все лебедки и краны Thern продаются без троса —
Щелкните здесь, чтобы выбрать трос

ЧЕРВЯЧНАЯ ПЕРЕДАЧА СЕРИИ

Грузоподъемность до 2000 фунтов Когда вам нужно поднять, опустить или установить тяжелый груз, ручные лебедки Thern с червячной передачей обеспечивают превосходную производительность и долгий срок службы, независимо от вашего приложения.

Краткие факты:

Грузоподъемность до 2000 фунтов (907 кг)
Червячные передачи машинной резки
Модели с автоматическим тормозом
Варианты крепления
Сопротивление ржавчине
Двухлетняя ограниченная гарантия

Серия Модели

465
462
4622ПБ
472
4WM2

Ручные лебедки с червячной передачей Thern изготавливаются со следующими характеристиками:

Червячные передачи машинной резки обеспечивают точную работу и длительный срок службы.
Закрытая масляная ванна Обеспечивает постоянную смазку шестерен для минимизации износа (кроме модели 465). На модели 4WM2 сальники удерживают масло и грязь.
Шестигранник и ручка в комплекте. Модель 4WM2 может приводиться в действие двигателем с максимальной скоростью вращения 300 об/мин.
Модели с автоматическим тормозом Обеспечивают положительный контроль нагрузки при подъеме. Модели с тормозами имеют суффикс PB или B. Модель 4WM2 оснащена внутренним механическим тормозом.
Устойчивость к коррозии Прочное лакокрасочное покрытие защищает от коррозии в суровых условиях.
Бронзовые подшипники На большинстве моделей для плавной работы.
Барабаны большего диаметра Минимизируют износ стального троса.
Регулируемые ручки Ручки регулируются по длине для изменения усилия, необходимого для перемещения груза.
Варианты монтажа Включает напольный, настенный или потолочный монтаж. Может потребоваться переходная пластина. Свяжитесь с заводом.
Двухлетняя гарантия Ведущая в отрасли двухлетняя ограниченная гарантия на всю нашу продукцию

Технические характеристики ручных лебедок с червячной передачей
		Рейтинг нагрузки				Вместимость барабана1
Модель №.	Описание	1-й слой	Средний барабан	Полный барабан	Диаметр троса.	1-й слой	Средний барабан	Полный барабан	Передаточное число	Force2 поднять 1000 фунтов	прибл. Вес корабля
		(фунт)	(фунт)	(фунт)	(в)	(футы)	(футы)	(футы)		(фунт)	(фунт)
465	750 фунтов — открытые передачи	750	600	400	1/8	7	58	130	20:1	21	12
	(рекомендуется только для вытягивания)				3/16	4	27	59


462	1000 фунтов — закрытая передача	1000	700	500	1/8	7	61	140	15:1	34	15
	(рекомендуется только для вытягивания)				3/16	4	28	61


4622ПБ	1000 фунтов — закрытая передача	1000	700	500	1/8	7	61	140	15:1	26	21
	с тормозом (для подъема)				3/16	4	28	61


472	2000 фунтов — закрытая передача	2000 г.	1700	1300	3/16	15	65	140	24:1	24	32
	(рекомендуется только для вытягивания)				1/4	11	35	77
					5/16	8	23	52

4WM2	2000 фунтов — закрытая передача	2000 г.	1500	1200	1/4	11	35	77	32:1	14	41
	с тормозом (для подъема) â Drill Driveable				3/16	(не рекомендуется для этой лебедки)

Ручные лебедки с червячной передачей — имперские размеры
Модель №.	Диаметр барабана	Диаметр фланца	Ширина барабана	А	Б	С	Д	Е	Ф	грамм	ЧАС	Дж	К	л	М	S (диаметр отверстия)	Т
	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)	(в)
465	1,50	4. 00	2,81	6.50	10.50	5,44	3,40	1,40	6,38	8,75	10.59	2.00	5,75	2,50	4,50	.40	.19
462	1,50	4.06	2,81	7,75	10.25	5,63	2,38	4,38	5,88	9.00	13.38	2.00	4,44	2,50	3,50	.40	.19
4622ПБ	1,50	4. 06	2,81	7,50	11,81	5,62	2,40	4,38	7,60	10.59	15.59	2.00	4,44	2,50	3,50	.40	.19
472	2,50	5.00	5.00	10.12	12.00	7.12	3.06	5,81	7,94	7,25	13.38	3,75	6,69	4.00	5.00	.40	0,25
4WM2	2,50	5. 00	5.00	13.50	15.56	8,56	3.31	6.04	11.56	10.59	17.30	1,75	3,75	4.00	13.50	.41	â

Ручные лебедки с червячной передачей – метрические размеры
Модель №.	Диаметр барабана	Диаметр фланца	Ширина барабана	А	Б	С	Д	Е	Ф	грамм	ЧАС	Дж	К	л	М	S (диаметр отверстия)	Т
	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)
465	38. 1	101,6	71,3	165,1	266,7	138,1	86,3	35,5	162,0	222,2	268,9	50,8	146,0	63,5	114,3	10.1	4,8
462	38.1	103.1	71,3	196,8	260,3	143,0	60,4	111,2	149,3	228,6	339,8	50,8	112,7	63,5	88,90	10.1	4,8
4622ПБ	38. 1	103.1	71,3	190,5	299,9	142,7	60,9	111,2	193,0	268,9	395,9	50,8	112,7	63,5	88,90	10.1	4,8
472	63,5	127	127	257,0	304,8	180,8	77,7	147,5	201,6	184,1	339,8	95,2	169,9	101,6	127	10.1	6. 3
4WM2	63,5	127	127	342,9	395,2	217,4	84,0	153,4	293,6	268,9	439,4	44,4	95,2	101,6	342,9	10.4	â

Все лебедки и краны Thern продаются без троса —
Щелкните здесь, чтобы выбрать трос

2W40 ЧЕРВЯЧНАЯ ПЕРЕДАЧА СЕРИИ

Грузоподъемность до 4600 фунтов Ручная лебедка с червячным редуктором серии 2W40 обеспечивает высокую грузоподъемность для широкого спектра применений на стройплощадке.

Краткие факты:

Грузоподъемность до 4600 фунтов (2086 кг)
Литая алюминиевая конструкция
Червячные передачи машинной резки
Закрытая масляная ванна
Внутренний механический тормоз
Сопротивление ржавчине
Двухлетняя ограниченная гарантия

Серия Модели

2W40-Л
2W40-БЛ
2W40-М
2W40-БМ

Ручные лебедки с червячной передачей Thern изготавливаются со следующими характеристиками:

Червячные передачи машинной резки обеспечивают точную работу и длительный срок службы.
Закрытая масляная ванна Обеспечивает постоянную смазку шестерен для минимизации износа (кроме модели 465). На модели 4WM2 сальники удерживают масло и грязь.
Шестигранник и ручка в комплекте. Модель 4WM2 может приводиться в действие двигателем с максимальной скоростью вращения 300 об/мин.
Модели с автоматическим тормозом Обеспечивают положительный контроль нагрузки при подъеме. Модели с тормозами имеют суффикс PB или B. Модель 4WM2 оснащена внутренним механическим тормозом.
Устойчивость к коррозии Прочное лакокрасочное покрытие защищает от коррозии в суровых условиях.
Бронзовые подшипники На большинстве моделей для плавной работы.
Барабаны большего диаметра Минимизируют износ стального троса.
Регулируемые ручки Ручки регулируются по длине для изменения усилия, необходимого для перемещения груза.
Варианты монтажа Включает напольный, настенный или потолочный монтаж. Может потребоваться переходная пластина. Свяжитесь с заводом.
Двухлетняя гарантия Ведущая в отрасли двухлетняя ограниченная гарантия на всю нашу продукцию

Технические характеристики ручной лебедки с червячной передачей серии 2W401
			Рейтинг нагрузки
Модель №.	Тормоз	Передаточное число	1-й слой		Средний барабан		Полный барабан		Force2 поднять 1000 фунтов		прибл. Вес корабля
			(фунт)	(кг)	(фунт)	(кг)	(фунт)	(кг)	(фунт)	(кг)	(фунт)	(кг)
2W40-Л	Нет	26:1	4000	1815 г.	2800	1270	2200	998	18	8.2	111	50,4
2W40-БЛ	Да	26:1	4000	1815 г.	2800	1270	2200	998	18	8. 2	107	48,6


2W40-М	Нет	31:1	4600	2087	3300	1497	2500	1134	11	5,0	123	55,8
2W40-БМ	Да	31:1	4600	2087	3300	1497	2500	1134	11	5,0	109	54,0

Технические характеристики ручной лебедки с червячной передачей серии 2W40 — буровой привод1
	Рейтинг нагрузки						ED300-DW11 (США)2			ЭД220-МТ03-50ГЦ (ЕС)2
Модель №.	1-й слой		Средний барабан		Полный барабан		об/мин	вольт	Рабочий цикл3	об/мин	вольт	Рабочий цикл3
	(фунт)	(кг)	(фунт)	(кг)	(фунт)	(кг)			Максимум			Максимум
2W40-М	2300	1043	1650	748	1250	567	300	120	40 футов / 5 минут	220	230	12м / 10мин
2W40-БМ	2300	1043	1650	748	1250	567	300	120	40 футов / 5 минут	220	230	12м / 10мин

1 Рабочие характеристики относятся к стандартным продуктам. Нестандартные изделия могут отличаться от оригинального дизайна. Свяжитесь с Thern для получения этой информации. 2 Дайте компонентам остыть между циклами. 3 Рабочий цикл включает подъем и опускание и может варьироваться в зависимости от нагрузки или применения.

Вместимость барабана серии 2W40
					Слой барабана
Модель №.	Диаметр троса		Прочность на разрыв		1-й слой		Средний барабан		Полный барабан
	(в)	(мм)	(фунт)	(кг)	(футы)	(м)	(футы)	(м)	(футы)	(м)
2W40	3/8	9,5	15 100	6849	14	4. 3	65	19,8	140	42,7

Размеры ручной лебедки с червячной передачей 2W40-L/M
Модель	А		Б		С		Д		Е		Ф		грамм		ЧАС
	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)
2W40-Л	17. 16	436	19,74	502	14.09	358	5,63	144	10.25	261	14.49	369	18.38	467	29.25	743
2W40-М	17.16	436	17.25	439	14.09	358	5,63	144	10.25	261	13.31	339	13.47	343	24.34	619

Модель	Дж		К		л		М		S (диаметр отверстия)		Т		Диаметр фланца		Ширина барабана
	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)
2W40-Л	6. 00	153	10.50	267	7.00	178	9.00	229	16 сентября	15	.50	13	4.00	102	8.50	216
2W40-М	6.00	153	10.50	267	7.00	178	9.00	229	16 сентября	15	.50	13	4.00	102	8.50	216

Размеры ручной лебедки с червячной передачей 2W40-BL/BM
Модель	А		Б		С		Д		Е		Ф		грамм		ЧАС
	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)
2W40-БЛ	17. 16	436	23.29	591	14,81	376	5,63	144	10.25	261	18.03	458	18.38	467	29.25	743
2W40-БМ	17.16	436	20,79	528	14,81	376	5,63	144	10.25	261	16,84	428	13.47	343	24.34	619

Модель	Дж		К		л		М		S (диаметр отверстия)		Т		Диаметр фланца		Ширина барабана
	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)	(в)	(мм)
2W40-БЛ	6. 00	153	10.50	267	7.00	178	9.00	229	16 сентября	15	.50	13	4.00	102	8.50	216
2W40-БМ	6.00	153	10.50	267	7.00	178	9.00	229	16 сентября	15	.50	13	4.00	102	8.50	216

Нажмите здесь, чтобы открыть страницу с проволочными тросами для получения информации о заказе и Цены
Все лебедки и краны Thern продаются без троса

Сравнить

197,42 $

Сравнить

286,33 $

Сравнить

438,76 $

Сравнить

298,60 $

Сравнить

468,69 $

Сравнить

556,75 $

Сравнить

697,38 $

Сравнить

589,38 $

Сравнить

738,75 $

Сравнить

1025,88 $

Сравнить

1 375,50 $

Сравнить

1 675,50 $

Сравнить

2 024,75 $

Сравнить

1 903,00 $

Сравнить

2 581,00 $

Сравнить

2 994,88 $

Сравнить

2 703,75 $

Сравнить

$3 125,63

Сравнить

474,89 $

Сравнить

534,74 $

Сравнить

275,13 $

Сравнить

392,91 $

Сравнить

592,38 $

Сравнить

780,13 $

Сравнить

1042,88 $

Сравнить

1729,75 $

Сравнить

1 843,88 $

Сравнить

2 236,13 $

Сравнить

2 354,63 $

[PDF] Пневматические лебедки третьего поколения серии

26 июня 2018 г. | Автор: Аноним | Категория: Наука, Медицина, Педиатрия

Пневматические лебедки третьего поколения серии FA2B грузоподъемностью 4000 фунтов (1818 кг) Как улучшить отличную идею? С четырьмя значительными изменениями по сравнению с FA2A, FA2B берет хорошую идею и делает ее еще лучше. ■ Четыре изменения для повышения производительности и надежности • НОВЫЙ поршневой двигатель MP150 сохраняет прогрессивный кулисный механизм и увеличивает мощность (16 л.с.). Безмасляная конструкция с меньшим количеством деталей и сниженной вибрацией означает более простое и редкое обслуживание. Доступны два других варианта поршневого двигателя. • Новый самоочищающийся регулирующий клапан K5C2 улучшает поток и производительность. Он имеет первичную втулку для снижения затрат на техническое обслуживание, больше деталей из нержавеющей стали и полимера, устойчивых к коррозии, для более плавного и более точного управления и полностью взаимозаменяем с предыдущими конструкциями. 100% совместимость с природным газом/сернистым газом. • Модифицированная конструкция редуктора повышает эффективность и долговечность. • Модернизированный дисковый тормоз снижает требуемое давление срабатывания до 25 фунтов на кв. дюйм для более плавной работы и отсутствия сопротивления, когда подача воздуха ограничена. ■ Что еще нового…. • Подъемные проушины • Крепление одного размера на весь двигатель. • Сдвиньте подъемную колонку на дроссельную заслонку, чтобы предотвратить случайное движение. ■ Опции: • Ленточные тормоза – ручные и автоматические • Защитные кожухи барабанов -E = Соответствие Европейской Директиве • Дистанционное полнопоточное оборудование. Включает стандартные элементы управления для лебедок общего назначения: • Свободный золотник 1. Муфты отключения подачи основного воздуха 2. Устройство защиты от перегрузки 3. Защита барабана • Комплекты CE 4. Глушитель • Рифленые барабаны 5. Документация CE • Разделительные фланцы

➲

FA2B-SXK1R

• Натяжные коллекторы • Совместимы с природным газом; Вариант R • Комбинации двигатель/клапан HU40A (11 л. с.) или AMP94A (9,4 л.с.) • Конструкции каркаса и открытой рамы • Сертификация прослеживаемости материалов и одобрения типа • Низкотемпературные версии • Электрический блок FE2B и гидравлический блок Fh3B

■ Почему FA2B такое хорошее соотношение цены и качества… • Коррозионностойкая система покрытия морского класса: пескоструйная обработка до белого металла и карбоцинковая грунтовка с отделкой Marine 812. • Соответствует требованиям ANSI/ASME B30.16, B30.7, конструкция проверена и одобрена Det Norske Veritas. Соответствует европейским стандартам CE. • Внутренний дисковый тормоз охлаждается маслом. Они бегают и служат дольше. В ленточных тормозах используется новейший тормозной материал Scanpac. • Самозатягивающийся канатный анкер клинового типа обеспечивает 80% разрывной прочности каната. • Он спроектирован и изготовлен для работы в самых суровых условиях на планете — при бурении на шельфе.

Технические характеристики: производительность основана на давлении воздуха на входе 90 фунтов на кв. дюйм (6,3 бар) при работающем двигателе. Номер модели

Номинальная грузоподъемность (1) по ANSI / ASME B30.16 при соотношении 5:1 в первой средней верхней части

FA2B Пневматическая грузоподъемность, фунты (кг) 5000 (2268) Скорость фут/мин (миль/мин) 79 (24) Производительность пневматического двигателя HU40A фунты (кг) 5000 (2273) Скорость фут/мин (миль/мин) 54 (16,4) AM94A Производительность пневматического двигателя фунты (кг) 5000 (2273) Скорость фут/мин (миль/мин) 36 (10,0) Fh3B с гидравлическим приводом (2) Грузоподъемность, фунты (кг) 5000 (2273) Скорость, футы/мин (миль/мин) 93 (28,3) FE2B с электроприводом, фунты (кг) 5000 (2273) Скорость, фут/мин (миль/мин) 77 (23,5)

Тяговое усилие (1) ANSI / ASME B30.7 при соотношении 3,5:1 первое среднее верхнее

Срыв фунты кг

Средний расход воздуха

Рекоменд. Ингерсолл Комп.

Mtr hp

Размер трубы Рекомендуемый размер троса NPT в дюймах (1)

4000 (1818) 3200 (1451) 96 (29) 122 (37)

5000 (2313) 4000 (32018) (1451) 79 (24) 96 (29) 122 (37)

6800 3084

350

P185-P375

1 1⁄ 4

1⁄ 2

4000 (1818) 326607

1⁄ 2

4000 (1818) 326607 (1482

1, 2

4000 (1818) 326607

1 нет. ) 70 (21,3) 86 (26,2)

7140 (3245) 5700 (2585) 4600 (2091) 11600 5273 40 (12) 49 (14.9) 60 (18.3)

270

P185-P375

1⁄ 2

4000 (1818) 3260 (1482) 46 (14,0) 56 (17,1)

5000 (2273) 4000 (1818) 3260 (1482) 15 (4,6) 19 (5,8) 24 (7,3)

5500 2500

320

8888 5500 2500

320

8888 5500 2500

320

888 5500 2500

320

888 5500 2500

320

88 P185-P250

9,4

1⁄ 2

4000 (1818) 3260 (1482) 112 (34,1) 138 (42,1)

7140 (3245) 5700 (2585) 4600 (20988 7140 (3245) 5700 (2585) 4600 (20988 7140 (3245) 5700 (2585) 4600 (20988 7140 (3245) 5700 (2585) 4600 (20988 7140 (3245) 5700 (2585) 4600 (20988 7140 (3245) 5700 (2585) 4600 (209881) 93 (28,3) 112 (34,1) 138 (42,1)

9560 4345

Гамн (3)

PSIG (4)

(7)

1–2

4000 (1818) 326767

1- 2

4000 (1818) 32607

1- 2

4000 (1818) 32667

1- 2

4000 (1818) 32667

1ЦЕ (1482) 100 (30,5) 123 (37,5)

5000 (2273) 4000 (1818) 3260 (1482) 11000 5000 А (5) 77 (23,5) 100 (30,5) 123 (37,5) 9

1⁄ 2

(1) Коэффициенты IR соответствуют ANSI/ASME B30. 16 (верхние подъемники) и ANSI/ASME B30.7 (барабанные подъемники, установленные на основании). Всегда обращайтесь к этим (или применимым) стандартам для получения подробной информации. Мы рекомендуем диаметр 1/2 дюйма (13 мм). 6 х 19Стальной трос IWRC Extra Improved Plow Steel. (2) Производительность гидравлической лебедки прямо пропорциональна давлению и расходу. Увеличение/уменьшение давления

(psig) и расхода (галлонов в минуту) приводит к увеличению/уменьшению производительности и скорости. Характеристики Fh3B были установлены в соответствии с критериями проектирования ANSI / ASME B30.16/B30.7. Этот рейтинг может отличаться от других производителей гидравлических лебедок. Пожалуйста, свяжитесь с отделом продаж по поводу требований к применению/производительности.

(3) (4) (5) (6) (7)

Расход (25 гал/мин). Давление (psig), 1850 подъем, 2350 тяга. Ток полной нагрузки, 19 ампер при 460 В. Максимальный потребляемый ток (заблокированный ротор), 110 ампер при 460 В. SAE-12 JIC

Пневматическая лебедка «третьего поколения» серии FA2B Грузоподъемность 4000 фунтов (1818 кг) Вместимость каната (1) (все версии) Вместимость барабана соответствует плотно намотанному проволочному канату. Рекомендуемая рабочая емкость барабана составляет 80% от указанных значений. Длина барабана, мм 7 13 1⁄ 2 20 24

178 343 508 610

3⁄ 8 »

(10 мм) м

519 1029 1538 1852

158 314 468 564

Полный барабан без 1⁄ 2 дюйма (13 мм) (1 1 1 1) Диаметр троса ⁄ 2 «(13 мм) Ft M ft M 396 788 1180 1421

120 240 360 433

300 600 900 1085

5- 8″

91 183 274 331

3, 8 «

9183 274 331

3, 8″

988 91 183 274 331

3 «

9188 918 274 331

3″

918 274 331

8 «

9188 918 274 331

8″

(16 мм) м

164 330 497 600

футов

50 100 151 183

Хранение полного барабана Диаметр троса 7⁄ 16 дюймов (11 мм) 1⁄ 2 дюйма (13 мм) фут м фут м 9 футов м фут м0007

(10 mm) m

593 1176 1758 2116

180 358 535 645

460 915 1371 1651

140 279 417 503

356 712 1068 1287

5⁄ 8″

108 217 325 392

(1) Допустимые углы подъема каната см. рисунки ниже (2) Согласно ANSI / ASME B30.7

(16 мм) м

206 416 625 754

62 126 190 8070 90°

120°

16° 9°

Типовой допустимый угол сматывания троса: Заштрихованные области представляют собой допустимый угол сматывания троса без взаимодействия с конструкционными опорами лебедки

15 ° 75 °

65 °

90 ° Стандартная конфигуратон

Открытый передний конфигуратон (опция H)

. / HU40AFA2B- / HU40AFA2B- / HU40AFA2B- / HU40AFA2B- / HU40AFA2B- / HU40A-

SXK1 MXK1 LXK1 RXK1 SMK1 MMK1 LMK1 RMK1 SMX1 MMX1 LMX1 RMX1

(SAK1) (RAK1MAX1) (RAK1MA) (SAK1) (RAK1MA) MAX1) (LAX1) (RAX1)

Тип барабана тормоз.

Авто диск кор.

A дюйм

мм

Нет Нет Нет Нет Да да Да да да, нет нет нет нет

7.0 13,5 20,0 24,0 7,0 13,5 20,0 24,0 7,0 13,5 20,0 24,0

178 343 508 610 178 343 508 610 178 343 508 610

FA2B B2B BN. 37,4 43,9 50,4 54,4 34,1 40,6 47,1 51,1

881 1046 1212 1313 950 1115 1280 1382 866 1031 1196 1298

HU40A only B in. mm 33.8 40.3 46.8 50.8 36.5 43.0 59.5 53.5 33.2 39.7 46.2 50.2

859 1024 1189 1290 927 1092 1257 1359 843 1008 1173 1275

in.

9.6 16.1 22.6 26.6 12.3 18.8 25.3 29.3 12.3 18.8 25.3 29.3

244 409 574 676 312 478 643 744 312 478 643 744

4.8 8.0 11.3 13,3 7,5 10,8 14,0 16,0 7,5 10,8 14,0 16,0

122 203 287 338 191 274 356 406 191 274 356 406

FA2B / HU40A в дюймах (мм) 15,94 (405)

Воздушный вход 1-1 / 4 » )

3,87 (98)

HU40A 23,0 17,00 17,54 (584) (432) (445)

7,50 (191) 15,00 (381) 22,11 (562)

0,63 (16) 4 x 0,81 (21)

8888880,63 (16) 4 x 0,81 (21)

8888888880,63 (16) 4 x 0,81 (21)

888888880,63 (16) 4 x 0,81 (21)

8888880,63 (16) 4 x 0,81 (21) 9008

8888880,63 (16). Выпускной клапан 1-1/2″ NPT

16,88 (423)

9,25 (235)

с дисковым тормозом 7,27 (185) без дискового тормоза 3,73 (95)

10,50 (267)

D C

Выпускной патрубок двигателя 1″ NPT

Размеры могут быть изменены. За сертифицированными отпечатками обращайтесь на завод грузоподъемность 1818 кг Как заказать: укажите полный код модели, как показано на рисунке Пример: FA2B-LXK1G = грузоподъемность 4000 фунтов (1818 кг), длинный барабан, автоматический дисковый тормоз, рычаг управления на лебедке и защита барабана

Серия FA

Емкость

Поколение —

Длина барабана

2 B L 2 = 2 тонны B = Третье S = Короткое (4000 фунтов) поколение M = Среднее L = Длинное

FA = Пневматический HU40A* AMP94A*

R = Очень длинный Примечание : См. матрицу длины барабана ниже.

X = без барабанного тормоза

* = Заменяет FA2B FE = Электрический привод FH = Гидравлический привод

7 B

G = Канавки барабана (укажите размер каната в шестнадцатых долях, например, 7 = 7⁄16″) = Прижимной ролик (укажите углы подъема)

C = Низкая температура, укажите в тексте: -10°C или -20°C D = Фланец делителя барабана и дополнительный анкер для троса

= Стандартный дроссель, устанавливаемый на лебедку

2XX = Дистанционный дроссель полного потока (макс. 20 футов) /6 м)

(1) С опцией дистанционного управления линейная скорость снизится (2) Доступно только с ручным барабанным тормозом (3) Доступны документация, испытания в присутствии свидетелей и отслеживание материалов, необходимо запросить во время заказа. Укажите варианты или свяжитесь с заводом или ближайшим дистрибьютором Ingersoll-Rand для получения информации M1 Сертификаты прослеживаемости материалов в соответствии с EN 10204 (Ex DIN 50049) 2.2 на несущих частях. Этот документ о соответствии подтверждает (производителем), что детали соответствуют требованиям заказа на основе неспецифического контроля и испытаний (т. е. результаты являются типичными свойствами материалов для этих деталей). DIN 50049) 3.1b для несущих частей. Эти документы подтверждают (отделом, независимым от производственного отдела), что фактические детали, используемые в изделии, соответствуют заказу на основе специальной проверки и испытаний (т. е. результаты представляют собой фактические свойства материалов для этих деталей). EN 10204 (бывший DIN 50049) 3.1b на несущих частях. Эти документы подтверждают (отделом, независимым от производственного отдела), что фактические детали, используемые в изделии, соответствуют заказу на основе специальной проверки и испытаний (т. е. результаты представляют собой фактические свойства материалов для этих деталей в готовом состоянии, в состоянии поставки). .)

Опции

3XX = Дроссельная заслонка с дистанционным управлением (стандартная = 6 футов/1,8 м; макс. 66 футов/20 м) (1) 4XX = Дроссельная заслонка с дистанционным управлением (макс. 66 футов/20 м) (1) 5XX = Дистанционная электрическая дроссельная заслонка XX = Укажите длину шланга или подвесного шнура в футах

= Строительный каркас

= Муфта свободного хода (2)

G = Защита барабана H = Открытая рама для горизонтального протягивания M1 = Согласно DIN 50049/En10204, параграф 2.2 «Типовые» (3) M2 = В соответствии с DIN 50049/En10204, параграф 3.1b, фактическое значение для продукта в момент его приобретения (3) M3 = Согласно DIN 50049/En10204, параграф 3. 1b, фактическое значение для продукта в состоянии поставки в окончательном состоянии (3) N = одобрение типа; укажите в тексте DNV, ABS или Lloyds P

= отделка Marine 812

Q = специальная краска; укажите, пожалуйста, 9 руб.0007

= Подходит для работы на природном газе с содержанием серы до 4 процентов

= Натяжной коллектор

= Подмотка (доступно только с автоматическим дисковым тормозом XK)

W = Свидетель; укажите X

= Тестирование; пожалуйста, укажите

= только пескоструйная и углеродно-цинковая грунтовка

-E = соответствие требованиям Европейской директивы по машинному оборудованию

23 кг) грузоподъемность Третье поколение серии Force 5 разработано в соответствии с мировыми стандартами, соответствует или превосходит североамериканские стандарты лебедок ANSI / ASME B30.7, требования CE для Европы и одобрение типа третьей стороны. Третье поколение предлагает стандартные функции с меньшим объемом обслуживания для безопасности, долговечности, надежности, улучшенного контроля и превосходной производительности. ■ Стандартные характеристики: • Автоматический дисковый тормоз или ручной ленточный тормоз • Коррозионностойкие, морские крепления «Blue» • Новый самоочищающийся регулирующий клапан K5C2 улучшает поток и производительность, имеет больше деталей из нержавеющей стали и полимера, устойчивых к коррозии, и полностью взаимозаменяем с предыдущие конструкции. 100% совместимость с природным газом/сернистым газом. • Простой в установке клиновой самозатягивающийся анкер. • Мощный 5-поршневой пневматический двигатель.

■ Встроенная безопасность: • Соответствует стандартам безопасности ASME B30.7 • Рычаг дроссельной заслонки с функцией «подъем и смещение» предотвращает случайное движение дроссельной заслонки • Рычаг дроссельной заслонки возвращается в положение OFF и блокируется при отпускании • Дисковый тормоз полностью автоматический и саморегулирующийся • Клиновой самозатягивающийся анкер обеспечивает 80% разрывной прочности каната. ■ Надежность • В стандартную комплектацию входит максимальная защита от внешней коррозии в морских и других условиях. • Автоматический дисковый тормоз в масляной ванне имеет высокие тепловые нагрузки. Подходит для требовательных приложений. • Сплавы морского класса и компоненты из нержавеющей стали делают клапанную коробку устойчивой к коррозии и не требуют технического обслуживания. ■ Производительность • Превосходное точное определение нагрузки • Положительное торможение благодаря автоматическому дисковому тормозу

Технические характеристики* FA2.5A 5000 фунтов

2273 кг

Номинальная скорость лески в среднем ярусе

114 фт/мин

Тяговое усилие верхнего (6-го) слоя, 5:1 DF

9008 8-й слой скорость

141 фут/мин

Макс. Ставя на первом слое диаметром корня барабана

4545 кг

35 м/мин

32 FPM

10 м/мин

1860 кг

8000 фунтов

3629 KG

9008 43 43 MIS

88833629 KG

43 43 М/мин.0007

13 м/мин

10400 фунтов

4727 кг

17000 фунтов

7727 кг

9,25 дюйма.

700 SCFM

Air впускной залет, размер NPT

1 1 ⁄ 4 дюйма

1 1 ш 4 дюйма

5–8

дюйма

818 фунтов

DEACK DIA. мм 16 мм 372 кг

3⁄4

дюйм

1251 фунт

32 мм

S 7 (178) FT M

FA2.5A Полное хранилище барабана 3⁄8 9 593 7–16 11 460 1⁄ 2 13 356 5- 8 16 206

181 140 109 63

Длина. барабана, дюймы (мм) M L 20 (508) 131⁄ 2 (343) фут м фут м 1176 915 712 416

359 279 217 127

Короткий барабан 12 (305) (1) 15 (381) (2)

20 м3/мин

1758 1371 1068 625

536 418 326 191

R 24 (610) FT M 2116 1651 1287 754

645 503 392 230

DRUM 248 (610) (610) (61088 645 503 392 230

DRUM 248 (610) (610) (610) (610) (610) (61088 645 503 392 230

(610) (610) (610) (61088 645 503 392 230

(610) (610) (61088 645 503 392 230

(6107

645 503 392 230

686) (2)

Полная бочка FA5A

19 мм

5⁄ 8

569 кг

3⁄4

* Производительность основана на давлении воздуха на входе 90 фунтов на кв. дюйм (6,3 бар) при работающем двигателе.

5 Documentation

25 HP

AVG Потребление воздуха

Вес

➲

FA5A 10000 фунтов

Моторная лошадь

Рекомендованная диаметр веревки

■ Строительная сила. лебедок Classic ■ Опции • Коррозионно-стойкая система покрытия морского класса: пескоструйная обработка до белого металла и грунтовка карбоцинком с покрытием Marine 812 • Ленточные тормоза – ручные и автоматические • Дистанционное управление • Строительные каркасы • Конфигурации с открытой рамой • Основание для отпечатков пальцев с K6U и K6UL для FA5A • Муфта свободного хода • Натяжение -E = соответствие Европейской директиве по машинному оборудованию. В стандартную комплектацию лебедок общего назначения входит: • Защита барабана 1 Отключение подачи основного воздуха • Подмотка 2 Конфигурация перегрузочного устройства 3 Защита барабана 4 Глушитель • Пакет CE

Wire rope storage capacity

Description Rated mid layer line pull, 5:1 DF

FA5A-LXK1

16 19

777 581

236 177

982 736

299 224

1597 1200

(1) С ленточным тормозом (2) Без ленточного тормоза Рекомендуемая рабочая мощность барабана составляет 80% от указанных значений.

486 366

1802 1355

549 413

Пневматические лебедки третьего поколения серии FA2.5A/FA5A: грузоподъемность от 5000 до 10000 фунтов (от 2273 до 4545 кг).5 Размеры: FA92.0007

Длина барабана A, дюймы, мм

FA2.5A-S FA2.5A-M FA2.5A-L FA2.5A-R

7 13,5 20 24

178 343 508 610

B 9,09808 /disc brake only C D mm in. mm in. mm

38.44 976 44.94 1141 51.44 1306 55.44 1408

9.55 16.05 22.55 26.55

243 408 573 674

4.78 8.03 11.28 13.28

121 204 286 337

46.50 1181 58,50 1486

17,89 29,89

454 759

8,94 14,94

227 379

B в.

W/ручной барабанный тормоз только C D мм дюйма. Мм дюйма. MM

37,64 956 44,14 1121 50,64 1286 54,64 1388

B. . mm in. mm

12.31 18.81 25.31 29.31

313 478 643 744

7.5 10.8 14 16

191 274 356 406

41.19 47.69 54.19 58.19

1046 1211 1376 1478

12. 31 18.81 25.31 29.31

313 478 643 744

7,5 10,8 14 16

191 274 356 406

17.89 29.89

454 759

10.5 16.5

266 419

46.5 58.5

1181 1486

17.89 29.89

454 759

10.5 16.5

266 419

Dimensions: FA5A FA5A-SX FA5A-LX

15 27

381 686

43 55

1092 1397

(610 мм).

FA2.5A в дюймах (мм) 22,11 (562) Впускное отверстие для воздуха (11⁄4″ NPT) Масляная заливка коробки передач

Кабельный взлет

Дренаж моторного масла

выхлопа клапана (11 ⁄2 «NPT)

3,87 (98)

29,30 (744)

9,25 (235)

Ø17,00 (43229 (235)

Ø17,00 (4329 (235)

Ø17,00 (Ø 14329 (235)

Ø17,00 (43299 9,25 (235)

Ø17,00.

17,54 (445)

23,88 (607) 10,50 (267)

Ø9,25 (Ø235). слив масла

7,50 (190,5) 15,00 (381)

7,27 (185)

Выхлоп двигателя (21⁄2″ NPT)

0,63 (16)

FA5A в дюймах (мм) 28,04 (712)

3,79 (96) Вход воздуха 11⁄4″ NPT8 900 Анкер для кабеля с клинкой коробки передач заполнение масла

кабеля

Моторное масляное заполнение

Длина барабана A

SEC Выхлоп 11⁄2 ”NPT

5,75 (146) 24,81 (630)

25,1 (638)

31. 50 ( 800) 12,56 (319)

Первичный выпуск 2 1⁄2″ NPT

12,75 (324) Дисковый тормоз Слив масла коробки передач Слив масла 22,00 (559)

Уровень масла в редукторе/диске

81 (21) крепления по 2 с каждой стороны (всего 4)

D 7,14 (181)

Слив моторного масла

21,81 (554)

9007 80 C 80 Уровень моторного масла дальняя сторона

25,94 (659) 31,35 (796)

Размеры могут быть изменены. Свяжитесь с заводом для получения сертифицированных печатных изданий

Типовой допустимый угол спуска троса: Заштрихованные области представляют собой допустимый угол схода троса без взаимодействия с конструкционными опорами лебедки. для FA2.5A

для FA5A 60 °

120 °

115 °

45 °

16 °

10 °

Кабель. ° 57 °

65 °

90 °

Стандартный Configuraton

Open Front Configuraton (опция H)

83 °

Стандартный Configuraton

63 °

Open Open (опция

888888888888888888888888888888888888888888888888888888 гг.

Пневматические лебедки «третьего поколения» серии FA2.5A/FA5A: грузоподъемность от 5000 до 10000 фунтов (от 2273 до 4545 кг) Как заказать: Укажите лебедку по полному коду модели, как показано на рисунке. Пример: FA5A-LXK1G = грузоподъемность 10000 фунтов (4545 кг), барабан 27 дюймов (686 мм), автоматический дисковый тормоз, дроссельная заслонка и защита барабана.

Серия FA

Грузоподъемность

Длина барабана

Барабанный тормоз

Дисковый тормоз

Управление

Длинный (10000 фунтов) R = Сверхдлинный

Поколение —

X A = Автоматический барабанный тормоз

K X = Без автоматического дискового тормоза

M = Ручной барабанный тормоз

K = Автоматический дисковый тормоз

= Нет барабанный тормоз

Примечание: см. матрицу длины барабана ниже

FA = Длина барабана на воздухе

барабанного тормоза без в.

мм 178 343 508 610

FA5A Длина барабана S L

15 27

381 686

12 24

305 610

G = Канавки барабана (укажите размер каната в шестнадцатых долях, например, 7 = 7⁄16″)

C = Низкая температура; укажите в тексте: -10˚ C или -20˚ C D = Разделительный фланец барабана и дополнительный тросовый анкер

FA2.5A Длина барабана

Опции

= Стандартная дроссельная заслонка, устанавливаемая на лебедку

2XX = Дистанционная дроссельная заслонка полного потока (макс. 20 футов/6 м) 3XX = Дистанционная подвесная дроссельная заслонка (стандартная = 6 футов/1,8) м, макс.

= Строительный каркас

= Муфта свободного хода (2)

G = Защита барабана H = Открытая рама для горизонтального натяжения K = Основание K6 для FA5A M1 = В соответствии с DIN 50049/En10204, параграф 2.2 «Типовые» (3) M2 = В соответствии с DIN 50049/En10204, параграф 3.1b, фактическое значение для каждого продукта при покупке (3) M3 = согласно DIN 50049/En10204, параграф 3. 1b, фактическое значение для продукта в том состоянии, в котором оно было поставлено в конечном состоянии (3) N = одобрение типа; укажите в тексте DNV, ABS или Lloyds P

= отделка Marine 812

Q = специальная краска; укажите T

= Натяжной коллектор

= Подмотка (доступно только с автоматическим дисковым тормозом XK)

= Прижимной ролик (указать углы отвода) W = Свидетель; укажите X

= Тестирование; Пожалуйста, укажите

= Sandblast and Carbozinc Primer только

-E = Соответствие Европейской директиве по машине

IN72HSW MAN TGS 6×6 -Страсть к совершенству

Chassis

L-кабина
Колесная база 4200 мм (165,3 дюйма) + 1400 мм (55,1 дюйма)
Мощность двигателя 397 кВт / 540 л.с., Евро 5 SCR
ZF 12-ступенчатая коробка передач Tip-Matic
Круиз-контроль
2-ступенчатая раздаточная коробка
Полный привод с блокировкой центрального дифференциала
Блокировка дифференциала переднего и заднего мостов
Параболические листовые рессоры
Стабилизаторы переднего и заднего мостов
Двойные амортизаторы переднего моста
Барабанные тормоза с АБС
Шины 14. 00 R 20 бескамерные с замками
2 запасных колеса 14.00 R 20 бескамерные с замками
Центральная система подкачки шин
Предварительный топливный фильтр с водоотделителем, с обогревом
Гидравлическая лебедка 13,6 т, устанавливается в передней части рамы шасси
Гидравлическая лебедка 13,6 т, устанавливается в задней части рамы шасси
Объем бака гидравлического масла: 150 литров (390,6 галлона США) для гидравлических лебедок
Алюминиевый багажник на крышу с защитой от ветвей
2 светодиодные фары дальнего света, установленные на передней части багажника, каждая по 167 Вт, 12970 лм
2 светодиодные фары дальнего света, установленные на перед багажником на крыше, каждый по 88 Вт, 7091 лм
2 светодиодных рабочих фонаря, установленных сбоку на багажнике на крыше, каждый по 17 Вт, 700 лм
Светодиодные задние фонари
Защита фар
Люк в крыше
Звуковые сигналы грузовика
04 Встроенный кондиционер
Rearview camera
Central door locks
ETA automatic cutout
Individual made switches in the cab
Garmin satellite navigation (GPS)

Body

Outer dimensions of the cabin

Length 7200 мм (283,4 дюйма), ширина 2480 мм (97,6 дюйма), высота 2255 мм (88,7 дюйма)

Внутренние размеры кабины

высота 2100 мм (82,6 дюйма)

Рама в сборе

4-точечное кинематическое крепление с основным и гибким креплениями для безнапряженного соединения кузова с упругой на кручение рамой шасси

Конструкция кузова

7

2 90AT Самонесущая стеклопластиковая плита UNIC композит

Толщина стенки 60 мм (2,36″) с пенополиуретановой изоляцией, 3 мм (0,12″) FRP внешняя поверхность, 2 мм (0,08″) FRP внутренняя поверхность, класс изоляции 0,44 Вт/м ² K (0,078 БТЕ/ фут ² час °F)

Склеенные мостики холода с профилями FRP

Нижняя панель с интегрированной сварной стальной рамой и поверхностями из FRP

Дополнительная изоляция пола

Наклон сзади для улучшения угла наклона

Входная дверь и двери вещевого отсека

7
7
7
Входная дверь и двери кладовых из стеклопластиковых композитных панелей
Толщина дверей 60 мм (2,36 дюйма)
Двойные герметичные двери с усиленными замками и компрессионным уплотнением
Петли из нержавеющей стали с защитой от кражи
Дверь с 6-точечным замком с закрывающейся ловушкой и крючком, дополнительными выдвижными ригелями вверху и внизу входной двери
Цилиндровые замки безопасности
Цилиндровые замки безопасности, все запираются одинаковым ключом
Центральный замок с дистанционным управлением контроль
Электрическая москитная сетка для входной двери
Окна
Устойчивые к царапинам, взломостойкие распашные окна UNICAT
Термоокна с двойной изоляцией
Двойное уплотнение с комбинированным полым профилем и манжетным уплотнением
Противоугонные петли из нержавеющей стали
Витрина и замок из нержавеющей стали
Жалюзи с защитой от солнца и москитной сеткой
Панорамная крыша
7
28
28
8 люк в крыше над сиденьем и кроватью из сэндвич-панелей
Размеры: 1300 мм (51,1 дюйма) x 1000 мм (39,3 дюйма)
Противоугонные петли
Поддерживается газовыми пружинами
Рулонная штора с солнцезащитным кремом и москитной сеткой
Люк в крыше
Устойчивый к царапинам и взломостойкий люк на крыше лодки с москитной сеткой в душевой
Акриловое стекло 12 мм (0,47 дюйма)
Защищенная встроенная прокладка из полого профиля
Лестница
Полностью изолированная лестница с 3 встроенными ступенями, крытая и по которой можно пройти с убранным элементом лестницы
Свободно плавающий элемент лестницы с 2 дополнительными ступенями
Выдвигается и выдвигается изнутри и снаружи
Дверь закрывается при выдвижении лестницы
Внутренняя планировка
Зона отдыха
09003 U-образная зона отдыха для 4 человек складной и электрически опускаемый стол
Сиденье трансформируется в дополнительную кровать: 1800 мм (70,8 дюйма) x 2000 мм (78,7 дюйма)
Кровать
Двуспальная кровать с подвеской, вентиляцией, подогревом и удобным матрасом
Размер: 1800 мм (70,8 дюйма) x 2000 мм (78,7 дюйма)
Отделение от гостиной раздвижной дверью
Ванная комната
Раковина VARICOR9 с надголовником90 40 000 зеркало
Фарфоровый унитаз
Тиковый пол с подогревом
Душевая
Отдельная душевая со стеклянной дверью в санитарную комнату
Полотенцесушитель
Складное сиденье из тикового дерева
Пол VARICOR с уклоном, желобом и подогревом
Кухня
Столешница CORIAN со встроенной мойкой из нержавеющей стали
Разделочная доска, подходит для мойки из нержавеющей стали 90 00003 горячая и холодная вода
Индукционная плита MIELE с 4 конфорками
Духовка GAGGENAU с микроволновой печью и грилем
Холодильник с морозильной камерой, 130 литров (34,3 галлона США) охлаждения, 65 литров (17,1 галлона США) морозильник
Эспрессо-машина и кофемолка Ящики для провизии
Ящики с противоударным разделением для посуды, посуды и кухонной техники
Ящик для столовых приборов с блоком для ножей
Выдвижные ящики
Верхние шкафы над кухней
Хранение
Отделение для хранения в зоне сидения и под передней скамьей
Место для хранения обуви в зоне сидения у входа
Шкаф над входной дверью
Кофейный шкаф со шкафчиком, выдвижными ящиками и выдвижной скамейкой
Шкаф с вешалками для одежды и 4 ящиками, запираемый электронным замком
Шкаф слева и справа от окна у кровати
Накладной шкафы над кроватью с 4 отделениями
Верхние шкафы над кроватью с 4 отделениями и телевизором, которые можно сложить
Большое внешнее отделение для хранения под тумбой кровати
Наружные алюминиевые ящики для хранения вещей между задними осями
Алюминиевые внешние ящики для хранения вещей за осями
Качество изготовления
Вся мебель изготовлена в соответствии с самыми высокими стандартами столярного дела и петли
Все ящики на шарикоподшипниках
Поверхности белая и черная с рояльным лаком
Планировка
Teak Floor
Стены и потолок окрашены несколькими слоями
Alcantara Paneling в живой и спальной зоне
, изготовленная из кожи
Техническое оборудование
Электрическое оборудование
. и контроль уровня жидкости
Защитный ограничитель, автоматический выключатель, главный выключатель аккумуляторной батареи
Собственный независимый источник питания для кузова
10 аккумуляторов AGM 24 В – 1050 Ач, полезная энергия 12,6 кВтч
Дополнительный генератор с контроллером заряда I-U, мощность зарядки 3,36 кВт
Источник бесперебойного питания через 2 инвертора 230 В 50 Гц, длительная мощность 6 кВт, пиковая мощность 12 кВт, мощность зарядки 3,6 кВт
Зарядное устройство International, 90-260 В (45-65 Гц), мощность зарядки 0,72 кВт
Солнечная система 1470 Вт с солнечными регуляторами MPPT
Розетки на 24 В Зарядные розетки постоянного тока, 230 В переменного тока и USB
Телемониторинг
Баттерей для тела: напряжение, электричество, емкость, температура, история
Баттерей шасси: напряжение
Генераторные баттеры: напряжение
Солнечная система: напряжение, доход 9000
позиция
.

Лм 140 лебедка: Лебедка ЛМ-140 маневровая — Барнаульские Тали

Лебедка ЛМ-140 маневровая — Барнаульские Тали

Лебедка маневровая ЛМ-140 от производителя «ПромРедуктор»

Описание

Характеристики

Комментарии

Электрические лебедки

Электрическая планетарная подъемная лебедка

Электрическая подъемная лебедка с червячной передачей

Вспомогательная лебедка SUPERWINCH 12 В для квадроциклов/вездеходов — стальной трос (Terra 35)

Универсальная лебедка SUPERWINCH 12 В для квадроциклов/вездеходов со стальным тросом (Terra 35) (1135220)

Гарантия

Ссылки и информация по размерам

Вопросы

140-футовая капитальная безопасность 8518579 Advanced Digital Лебедка серии 200 Внешние аксессуары pinball-led.co.uk

140-футовая капитальная безопасность 8518579 Усовершенствованная цифровая лебедка серии 200

140-футовая капитальная безопасность 8518579 Лебедка Advanced Digital серии 200

Ручные лебедки Thern

Рабочие характеристики ручных лебедок с прямозубым механизмом

Ручные лебедки с прямозубым редуктором Метрические размеры

Ручные лебедки с прямозубым редуктором Имперские размеры

Двухступенчатые ручные лебедки с прямозубым редуктором. Эксплуатационные характеристики

Двухступенчатые ручные лебедки с прямозубым редуктором — метрические размеры

Двухступенчатые ручные лебедки с прямозубым редуктором — британские размеры

Размеры дискового тормоза — модели MB451/MB491

Технические характеристики ручных лебедок с червячной передачей

Ручные лебедки с червячной передачей — имперские размеры

Ручные лебедки с червячной передачей – метрические размеры

Технические характеристики ручной лебедки с червячной передачей серии 2W401

Технические характеристики ручной лебедки с червячной передачей серии 2W40 — буровой привод1

Вместимость барабана серии 2W40

Размеры ручной лебедки с червячной передачей 2W40-L/M

Размеры ручной лебедки с червячной передачей 2W40-BL/BM

[PDF] Пневматические лебедки третьего поколения серии

IN72HSW MAN TGS 6×6 -Страсть к совершенству

7

28

Добавить комментарий Отменить ответ
