LICON HEAT s.r.o. — один из крупнейших производителей отопительных приборов в Чехии. На заводе LICON производятся внутрипольные конвекторы с естественной и принудительной конвекцией различных размеров, а так же напольных и настенных конвекторов с вентилятором и без, стальные панельные радиаторы и отопительные регистры.
Конвектор отопления это один из видов отопительных приборов, который работает за счет конвекции воздуха. Тепло от теплоносителя передается в помещение за счет прохождения холодного воздуха через теплообменник. Холодный воздух, проходя через теплообменник, нагревается и поднимается вверх за счет холодного воздуха, который спускается вниз и выталкивает нагретый воздух вверх. Практически любой конвектор состоит из нагревательного элемента и кожуха. Для лучшей работы конвектора при его эксплуатации нагревательный элемент (теплообменник) лучше периодически очищать от пыли.
Область применения конвекторов и радиаторов Licon очень широка.
Для помещение с большими витражными окнами доходящих до уровня пола лучше всего применять внутрипольные конвекторы (встраиваемые в пол конвекторы) с естественной конвекцией, а там где не хватает мощности конвектора следует установить конвектор с принудительной конвекцией (с вентилятором).
Конвекторы напольные небольшой высоты можно применять в любых типах помещений, как жилых, так и в офисах, подъездах, промышленных и торговых и т.д.
Настенные конвекторы отопления относятся к самому востребованному типу конвекторов у строительных и монтажных организаций а так же частных лиц за счет более привычной формы, устанавливают их в жилых домах и общественных зданиях . Конструкция настенного конвектора подходит для установки на стены со стандартной высотой подоконника, а так же их можно установить и на лишенные стены окон.
Для обогрева и препятствия образования конденсата на стеклах витражей применяют фасадные конвекторы, которые монтируются непосредственно в сам фасад.
Для того что бы прибор отопления не выделялся из общего дизайна помещения интерьера и его не было видно можно воспользоваться регистром отопления, который можно закрыть декоративными панелями.
Классические стальные панельные радиаторы, за счет своей надежности и удобству подключения завоевали признание у большинства строителей. Стальной панельный радиатор можно подключить как традиционным «боковым» способом, так и «нижним» со встроенным вентилем для регулировки температуры.
licon-ural.ru
Стальные радиаторы | ООО «Вастерм»
Licon — это стальные панельные отопительные приборы с естественной циркуляцией воздуха вокруг их теплопередающих поверхностей. Они производятся в одно-, двух- или трёх панельном исполнении. Основной греющей поверхностью отопительного прибора является профилированная панель, состоящая из двух опрессованных заготовок из листовой стали, которые в местах вертикального углубления соединены точечными, а по периметру линейными сварными швами. Таким образом, внутри панели образуются горизонтально и вертикально расположенные каналы, по которым протекает теплоноситель. Для повышения тепловой мощности панельных отопительных приборов, у некоторых типов на внутренние стороны панели к вертикальным каналам точечной сваркой приваривается дополнительная переходная п-образная поверхность — конвектор. Для изготовления панельных отопительных приборов используется листовая холоднокатаная сталь с низким содержанием углерода, соответствующая классу FePO 1 согласно EN 10130 и EN 10131.
Использование
Панельные отопительные приборы Licon предназначены для монтажа в отопительных системах центрального отопления зданий с максимальным допустимым рабочим избыточным давлением 1,0 МПа, в которых в качестве теплоносителя используется вода или водяные растворы с максимальной допустимой рабочей температурой 110 °С. Отопительные приборы предназначены для однотрубных и двухтрубных отопительных систем с принудительной циркуляцией, а некоторые также и для систем с естественной циркуляцией. Параметры теплоносителя должны соответствовать стандарту CSN 07 7401. Небольшой объем воды в отопительном приборе позволяет системе отопления гибко реагировать на потребность тепла в отапливаемом помещении и дает возможность эффективной терморегуляции.
Исполнение
отопительные приборы Licon производятся в двух базовых исполнениях:
— панельные отопительные приборы с боковым подключением и профилированной передней панелью
— отопительные приборы со встроенными внутренними соединительными разводами и вентилем, с нижними (правыми) выводами и профилированной лицевой панелью
— отопительные приборы с нижним левым подключением изготавливаются по заказу
Основное оснащение
У всех панельных отопительных приборов Licon с задней стороны приварены верхние и нижние крепежные скобы. У панельных отопительных приборов длиной 1800 мм и более приварено шесть крепежных скоб.
Все панельные отопительные приборы оснащены воздуховыпускной пробкой и соответствующим количеством заглушек. Все выводы панельных отопительных приборов Licon одинакового диаметра с внутренней резьбой G 1/2″.
Все отопительные приборы поставляются с боковыми панелями и верхней решеткой.
Транспортировка и хранение
Панельные отопительные приборы упаковываются на поддоны согласно внутренним предписаниям производителя. Поддоны с отопительными приборами должны транспортироваться в закрытых транспортных средствах. У отопительных приборов, которые транспортируются непрофессионально и неправильно, может произойти деформация или другие повреждения.
Главным образом, нельзя транспортировать длинные панельные отопительные приборы, уложенные на меньших поддонах или на отопительных приборах других размеров.
Во время складирования панельные отопительные приборы должны храниться таким образом, чтобы они были защищены от атмосферных влияний. Их хранение на открытых и незащищенных площадях недопустимо. При хранении на ровном полу можно класть друг на друга максимально два поддона тех же размеров. Поддоны с отопительными приборами типа 11 могут складироваться только в один ряд по высоте.
Тепловая мощность и регистрация
Значения тепловой мощности панельных отопительных приборов Licon были измерены согласно EN 442 в аккредитованной испытательной лаборатории.
Доказательство соответствия действующим европейским директивам и стандартам было реализовано «Машиностроительным испытательным институтом», аккредитованным лицом 1015, г. Брно.
Подтверждена регистрация для использования национальных знаков качества RAL (Германия), BSI (Англия).
Стандарты, относящиеся к отопительным приборам
• CSN EN 442
• DIN EN 442
• CSN 06 1101
•CSN 06 1122
•CSN 06 0310
• CSN 07 7401
• DIN 55 900
Принципы монтажа
Основные принципы для размещения панельных отопительных приборов:
• под оконный проем
• одинаковое расположение центра отопительного прибора и окна
• циркуляция воздуха вокруг конвектора отопительного прибора не должна ограничиваться.
Для подключения панельного отопительного прибора к разводке отопительной системы рекомендуем использовать такую арматуру, чтобы было обеспечено:
• регулирование подачи теплоносителя в отопительный прибор
• закрывание отопительного прибора со стороны подачи и обратки
• слив и наполнение отопительного прибора
• демонтаж отопительного прибора без прерывания работы отопительной системы
Для монтажа панельных отопительных приборов Licon в исполнении Clasic V рекомендуем использовать монтажный шаблон Licon.
Запрещается дополнительная окраска радиатора «металлическими» красками и закрашивание воздуховыпускного отверстия воздухоотводчика. Не допускается установка стальных панельных радиаторов с повреждённым лакокрасочным покрытием в кухнях, ванных комнатах и туалетах. При монтаже радиаторов следует избегать случаев их неправильной установки:
• слишком низкого размещения, поскольку при зазоре между полом и низом радиатора, меньшем 75% глубины прибора в установке, уменьшается эффективность теплообмена и затрудняется уборка под радиатором;
• установки радиатора вплотную к стене или с зазором, меньшим 25 мм, ухудшающей теплоотдачу прибора и вызывающей пылевые следы над прибором;
• слишком высокой установки, поскольку при зазоре между полом и низом радиатора, большем 200 мм, увеличивается градиент температур воздуха по высоте помещения, особенно в нижней его части;
• слишком малого зазора между верхом радиатора и низом подоконника, поскольку при этом уменьшается тепловой поток радиатора;
• негоризонтального положения коллекторов радиатора, так как это ухудшает его тепловые показатели, гигиеничность и внешний вид;
• установки перед радиатором декоративных экранов или закрытия его шторами, поскольку это приводит к ухудшению теплоотдачи и гигиенических характеристик прибора и искажает работу термостата с автономным датчиком.
Упаковка
Все панельные отопительные приборы поставляются в единой упаковке, состоящей из:
• картона
• защитных пластиковых углов
• самоусадочной пленки
• стягивающей ленты
• вложенного информационного листа
Упаковка выполняет свою защитную функцию при хранении и транспортировке, во время монтажа и после монтажа.
Упаковка снимается только после завершения всех строительных и отделочных работ.

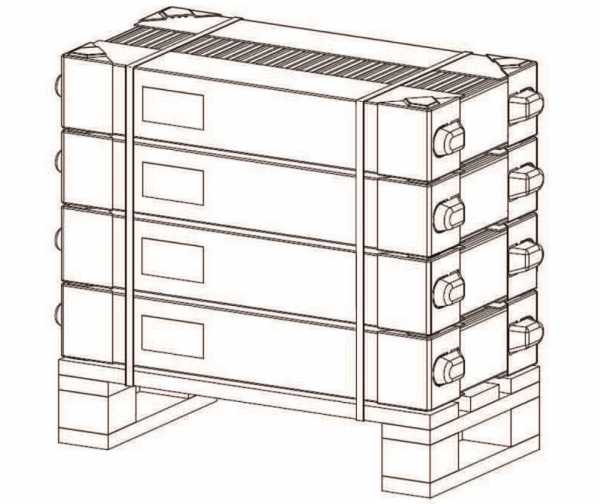

Упаковка-укладка на поддоны

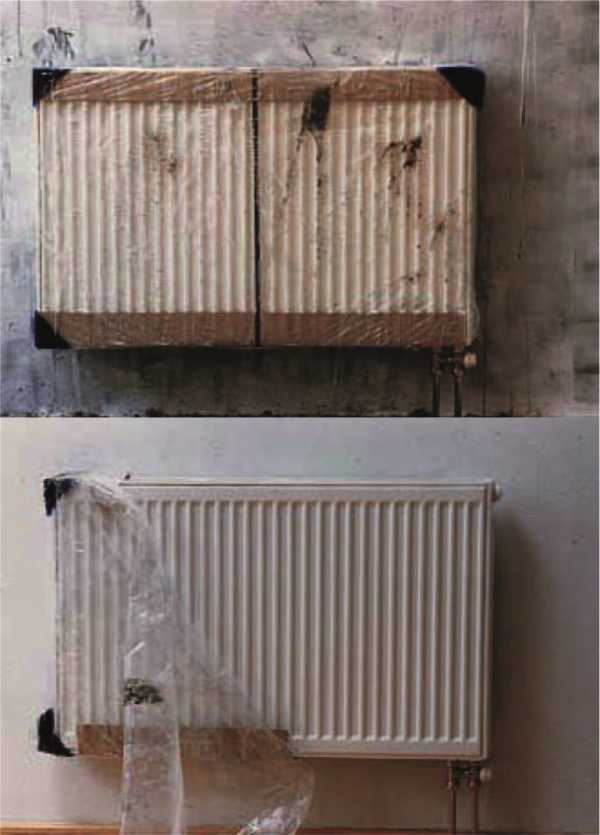

Многоцелевая функция упаковки
Крепежные элементы имеют такое конструкционное решение, что при креплении отопительного прибора к стене позволяет нарушить упаковку только в действительно необходимых для этого местах (в месте крепления и подключения к системе отопления) и полностью снять упаковку только после завершения всех строительных и отделочных работ.
Гарантии и качество
Производитель гарантирует герметичность, заданные значения тепловой мощности панельных радиаторов, эксплуатируемых в системах водяного отопления в течении 10 лет от даты продажи. Производитель не несет ответственность за деформацию и повреждения панельных радиаторов, вызванные в результате их не правильной транспортировки или хранения. Гарантия не распространяется на разного рода повреждения, появившиеся вследствие непрофессионального монтажа.
ОБЩИЕ ДАННЫЕ
| LICON CLASIC | |
| Высота Н, мм | 300, 400, 500, 600, 900 |
| Длина L, мм | 400, 500, 600, 700, 800, 900, 1100, 1200, 1400,1600, 1800, 2000, 2300, 2600, 3000 |
| Глубина, мм | 63, 66, 100, 155 |
| Тип подключения | боковое, нижнее |
| Присоеденительная резьба | G1/2″ внутренняя |
| Макс. рабочее давление | 1,0 MПa |
| Испытательное избыточное давление | 1,3 MПa |
| Максимально допустимая рабочая температура | 110 °C |
| Осевое расстояние вертикальных углублений | 33,33 мм |
| Грунтовка | лак KTL |
| Цвет | белый RAL 9016 |
| LGA | для типов 11, 21, 22, 33 |
| Гарантийный срок | 10 лет |
Отделка поверхности
Применяемая технология гарантирует:
• длительную механическую и корозионную стойкость
• качественную наружную поверхность
• гигиеничность всей поверхности отопительного прибора.
Отделка поверхности панельных радиаторов поделена на три этапа:
1) Подготовка стальной поверхности — состоит из обезжиривания, фосфатирования и трёхразового ополаскивания.
2) Нанесение грунтового лака — используется прогрессивная технология катафорезного погружения. Лаковое покрытие оптимальной толщины, даже в самых критических и тяжело доступных местах. Окончательные антикоррозионные, адгезионные, механические и химические свойства получает катафорезный лак в печи для обжига. Этот процесс обработки поверхности является решающим для длительного срока службы отопительного прибора.
3) Нанесение верхнего слоя лака — используется эпокси-полиэфирный лак, который наносится при помощи автоматических распылителей, наносящих порошок в электростатическом поле покрасочной кабины. После затвердевания в печи и последующего охлаждения обработка поверхности отопительного прибора завершена.
Отделка поверхности панельных радиаторов производится с максимальным вниманием к окружающей среде, как во время производства, так и при их эксплуатации. Основным цветом является белый RAL 9016. Однако, при желании можно заказать панельные радиаторы и в других цветах, согласно цветовым образцам.
licon-ural.ru
Стальные панельные радиаторы Licon
Стальные панельные радиаторы Licon
- Подробности
- Просмотров: 3143
Стальные панельные радиаторы Licon LCC | LCV
Licon — это стальные панельные отопительные приборы с естественной циркуляцией воздуха вокруг их теплопередающих поверхностей. Они производятся в одно-, двух- или трёх панельном исполнении. Основной греющей поверхностью отопительного прибора является профилированная панель, состоящая из двух опрессованных заготовок из листовой стали, которые в местах вертикального углубления соединены точечными, а по периметру линейными сварными швами. Таким образом, внутри панели образуются горизонтально и вертикально расположенные каналы, по которым протекает теплоноситель. Для повышения тепловой мощности панельных отопительных приборов, у некоторых типов на внутренние стороны панели к вертикальным каналам точечной сваркой приваривается дополнительная переходная п-образная поверхность — конвектор. Для изготовления панельных отопительных приборов используется листовая холоднокатаная сталь с низким содержанием углерода, соответствующая классу FePO 1 согласно EN 10130 и EN 10131.
Радиаторы Licon изготавливаются на производственных мощностях концерна KORADO a.s. в г. Чешска Требова, Чешская Республика.
Использование
Панельные отопительные приборы Licon предназначены для монтажа в отопительных системах центрального отопления зданий с максимальным допустимым рабочим избы-точным давлением 1,0 МПа, в которых в качестве теплоносителя используется вода или водяные растворы с максимальной допустимой рабочей температурой 110 °С. Отопительные приборы предназначены для однотрубных и двухтрубных отопительных систем с принудительной циркуляцией, а некоторые также и для систем с естественной циркуляцией. Параметры теплоносителя должны соответствовать стандарту CSN 07 7401. Небольшой объем воды в отопительном приборе позволяет системе отопления гибко реагировать на потребность тепла в отапливаемом помещении и дает возможность эффективной терморегуляции.
Исполнение
отопительные приборы Licon производятся в двух базовых исполнениях:
- Исполнение Clasic С
- панельные отопительные приборы с боковым подключением и профилированной передней панелью
- Исполнение Clasic V
- отопительные приборы со встроенными внутренними соединительными разводами и вентилем, с нижними (правыми) выводами и профилированной лицевой панелью
- отопительные приборы с нижним левым подключением изготавливаются по заказу
Основное оснащение
У всех панельных отопительных приборов Licon с задней стороны приварены верхние и нижние крепежные скобы. У панельных отопительных приборов длиной 1800 мм и более приварено шесть крепежных скоб.
Все панельные отопительные приборы оснащены воздуховыпускной пробкой и соответствующим количеством заглушек.
Все выводы панельных отопительных приборов Licon одинакового диаметра с внутренней резьбой G 1/2″.
Все отопительные приборы поставляются с боковыми панелями и верхней решеткой.
Транспортировка и хранение
Панельные отопительные приборы упаковываются на поддоны согласно внутренним предписаниям производителя. Поддоны с отопительными приборами должны транспортироваться в закрытых транспортных средствах. У отопительных приборов, которые транспортируются непрофессионально и неправильно, может произойти деформация или другие повреждения.
Главным образом, нельзя транспортировать длинные панельные отопительные приборы, уложенные на меньших поддонах или на отопительных приборах других размеров.
Во время складирования панельные отопительные приборы должны храниться таким образом, чтобы они были защищены от атмосферных влияний. Их хранение на открытых и незащищенных площадях недопустимо. При хранении на ровном полу можно класть друг на друга максимально два поддона тех же размеров. Поддоны с отопительными приборами типа 11 могут склади-роваться только в один ряд по высоте.
Тепловая мощность и регистрация
Значения тепловой мощности панельных отопительных приборов Licon были измерены согласно EN 442 в аккредитованной испытательной лаборатории.
Доказательство соответствия действующим европейским директивам и стандартам было реализовано «Машиностроительным испытательным институтом», аккредитованным лицом 1015, г. Брно.
Подтверждена регистрация для использования национальных знаков качества RAL (Германия), BSI (Англия).
Стандарты, относящиеся к отопительным приборам
- CSN EN 442
- DIN EN 442
- CSN 06 1101
- CSN 06 1122
- CSN 06 0310
- CSN 07 7401
- DIN 55 900
