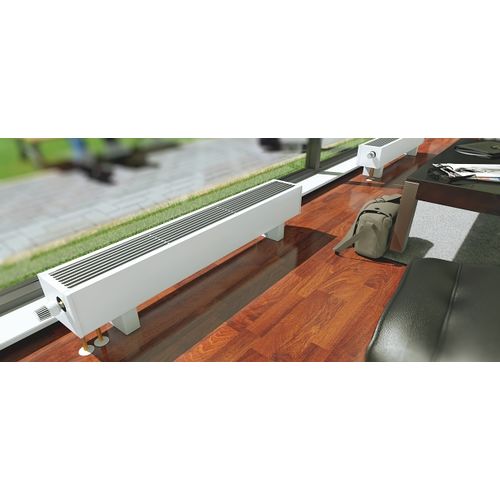

Напольные конвекторы скамеечного типа Licon OLN/D | OLNB/D
Для отопления и отдыха? да. Расположитесь поудобнее, отдохните, расслабьтесь или просто подождите. для конвекторов с верхней панелью из массива дуба, бука или искусственного камня нагрузка не представляет никаких проблем. Вы оцените проверенное и хорошо продуманное сочетание дизайна, мощности и полезных свойств не только в квартирах, но и в общественных помещениях.
Конвектор Licon OLN/D был разработан для установки в помещениях, предназначенных для отдыха. Скаме- ечный конвектор оснащен закрывающей панелью, которая легко выдерживает статическую нагрузку, поэтому на конвекторе можно сидеть. Внимание! Панель заказывается отдельно. Установленные на конвекторе панели крепятся к конструкции конвек- тора. Конвектор Licon OLN/D прекрасно подойдет, на- пример, для зала или для зимнего сада. для установ- ки конвектора в бассейне рекомендуется заказать модель, изготовленную полностью из нержавеющей стали, т.
е. предусмотренную для бассейна.
- для естественной конвекции
- широкий выбор моделей и конструкций
- простота в обслуживании и чистке
Спецификация
| высота корпуса напольного конвектора (мм) | 290 |
| ширина (мм) | 260 |
| длина (мм) | 1000, 1200, 1400, 1600, 1800, 2000 |
| длина скамьи с панелью (мм) | 1060, 1260, 1460, 1660, 1860, 2060 |
| мощность (Вт) | от 1369 до 2902 |
| макс. рабочее давление (MПa) | 1,2 |
| макс. рабочая температура | 110 °C |
| макс. температура поверхности | 40 °C |
| соединительная резьба | внутренняя G 1/2“ |
| способ подсоединения | рекомендуется соединение снизу, возможно сбоку |
| вариант закрывающей панели | имитация камня (терраццо), дерево – бук, дуб |
- Модель Economic (OLN/D) • кожух из листовой стали, окрашенный лако- вой краской RAL 9010 белого цвета
- Модель InPool (OLNB/D) • кожух из химической нержавеющей стали AISI 316, покрытой лаковой краской белого цвета RAL 9010, модель под- ходит для влажной среды
Стандартная поставка включает
- кожух из листовой стали, окрашенный лаковой краской RAL 9010 белого цвета
- Al/Cu теплообменник с низким содержанием воды, продувочным клапаном и с ламелями уникальной формы для обеспечения более высокой тепловой мощности
- комплект надежно упакован, содержит инструкцию по установке
Спецификация по выбору
- комплект, для подсоединения снизу, в состав которого входит термостатический вентиль с термостатической головкой Licon/Danfoss, включая удлиняющий элемент
- закрывающие панели из материала, имитирующего камень (терраццо), или из дерева – бук, дуб
- при заказе более 5 шт.
вы можете выбрать иной цветовой оттенок из таблицы цветов RAL (об изменениях необходимо проконсультироваться с производителем) - конвекторы изготовлены полностью из нержавеющей стали, что делает их пригодными для использования во влажной среде, на- пример, в бассейнах, корпус изготовлен из химической нержаве- ющей стали AISI 316 и покрыт лаковой краской оттенка RAL 9010
- для установки в бассейне конвектор должен быть оснащен каменной панелью (терраццо)
вы можете выбрать иной цветовой оттенок из таблицы цветов RAL (об изменениях необходимо проконсультироваться с производителем)| Напольные конвекторы скамеечного типа Licon OL/D и OLB/D — естественная конвекция | ||||||||||
| Модель | Ширина (см) | Высота (см) | Модельный ряд | Код заказа | Длина (см), Цена в EUR | |||||
| 100 | 120 | 140 | 160 | 180 | 200 | |||||
| OLN/D | 26 | 29 | Economic | OL-□□□/D | 456,02 | 505,85 | 555,17 | 590,73 | 658,63 | 724,52 |
| InPool | OLB-□□□/D | 683,98 | 758,78 | 832,7 | 886,02 | 987,97 | 1086,76 | |||
| Тепловая мощность (Вт), 90/70/20°C | 1754 | 2148 | 2541 | 2935 | 3328 | 3720 | ||||
| скамья | 30 | 3 | Дерево | Бук | 135,19 | 160,75 | 181,22 | 211,89 | 237,25 | 262,8 |
| Дерево | Дуб | 148,74 | 176,78 | 199,45 | 233,03 | 261,04 | 289,05 | |||
| Teraco | Teraco | 140,19 | 154,36 | 96,86* | 106,41* | 117,5* | 127,05* | |||
* У конвекторов длиной 140, 160, 180, 200 см панель Терраццо состоит из 2 шт.
В прайс-листе показана цена за 1 штуку.
виды приборов в разрезе
Боковое,снизу cоединение
Модели закрывающих панелей- Внимание: при размерах скамьи OLN/D 140, 160, 180 и 200 см для одного скаме- ечного конвектора используются 2 шт. более коротких плит терраццо. Панели изготавливаются из натуральных материа- лов, поэтому незначительные цветовые различия неизбежны. Поставщик не может полностью гарантировать точное соответствие предложенному цвету и не принимает рекламации по причине разли- чий в оттенках. Специальная конструкция препятствует смещению панелей.
| Терраццо | Бук | Дуб |
Монтаж скамеечных конвекторов
Последовательность монтажа
Рекомендуется прикрепить корпус конвектора к полу при помо- щи закрепляющего анкера, который находится внутри боковины (ножки).
После установки на конвекторе панели фиксируются для предотвращения нежелательного смещения. Более подробную информацию вы найдете в инструкции по монтажу. Приборы по- ставляются в смонтированном состоянии.
OLNB/D
Конвекторы, предназначенные для бассейна, необходимо под- держивать в чистоте и регулярно ополаскивать чистой водой. на конвекторах для бассейна следует устанавливать исключительно каменные панели (терраццо).
Состав комплекта для подключения отопительных приборов
Величина Kv для вентиля Licon/Danfoss Ra-N 15 UK 1/2”
Вентиль RA-N 15
- термостатический вентиль Licon/Danfoss RA-N 15 1/2″
- корпус вентиля с возможностью предварительной настройки расхода
- расход воды регулируется без инструментов
- базовые настройки можно осуществлять на 7 уровнях
- максимальное рабочее избыточное давление 10 бар
- максимальная рабочая температура 120 °C
- соединение без резьбы, с термостатической головкой
| Уровень предварительной настройки | 1 | 2 | 3 | 4 | 5 | 6 | 7 | N |
| Kv | 0,16 | 0,20 | 0,25 | 0,36 | 0,47 | 0,59 | 0,74 | 0,81 |
Термостатическая головка
- термостатическая парогазовая головка Licon/Danfoss RA 2980
- кратчайшее время реакции
- защита от кражи
- ограничивающие / блокирующиы штифты для настройки температуры
Удлинительный элемент
- служит для выравнивания высоты резьбового соединения на входе и на выходе из теплообменника
- из нержавеющей стали
- соединительная резьба G 1/2“ внутренняя
- прямой элемент для двухканальных теплообменников OL/D
Заказные коды Скамеечные конвекторы
LICON Внутрипольный конвектор PKOC 120/09/28 -Inox /решетка алюминий, светлая бронза
Бренд
LICON
Страна
Чехия
Группа товаров
Отопление, Водоснабжение
Область применения
Автономное отопление
Тип радиатора
Внутрипольные конвекторы
Тип подключения радиатора
Боковое
Межосевое расстояние радиатора, мм.
Универсальное
Рабочее давление радиатора, атм.
12
Мощность радиатора, Вт
1479
Глубина радиатора, мм
280
Материал радиатора
Медь
Наличие встроенного термовентиля
Без вентиля
Конструкция радиатора
Цельные
Монтажная длина радиатора, мм
1200
Высота радиатора, мм.
90
Внутрипольные конвекторы с вентилятором
оптимальным решением для помещений с большими теплозатратами и высокими требованиями с точки зрения дизайна, являются внутри- польные конвекторв LICON с вентилятором серии OC.
Широкие возможности использования
повышенная тепловая мощность конвектора
возможность охлаждения или дополнительного охлаждения
очень тихая работа
экономичные вентиляторы с электродвигателями и минимальной потребляемой мощностью.
Самый узкий конвектор с вентилятором
конвектор отличающийся минимальной строительной высотой
служит для отопления
низкий уровень шума вентилятора на малых оборотах
возможность управления посредством BMS (Building Management System)
модельная линейка Economic, Exclusive или Inox
конвектор для сухих помещений.
В состав стандартного комплекта поставки входят
• стальной оцинкованный короб, покрытый лаковой краской RAL 9005 черного цвета
• Al/Cu теплообменник с малым объемом воды, продувочным клапаном и с ламелями уникальной формы, обеспечивающими повышенную тепловую мощность
• комплект низкоэнергетических вентиляторов
• выключатель температуры теплообменника
• боковые закрывающие панели под цвет короба
• алюминиевая декоративная рамка U-образного профиля с анодированной поверхностью серебряного цвета
• фиксирующие анкеры для крепления конвектора к полу
• пара гибких нержавеющих шлангов для простоты подсоединения к системе отопления
• закрывающая панель из сололита, защищающая теплообменник от попадания пыли и нечистот при строительных работах
• установочные болты с возможностью нивелирования в пределах ок. 25 мм для компенсации неровности пола
• комплект надежно упакован, содержит инструкцию по установке
Дополнительная оснастка по выбору
• короб из нержавеющей стали AISI 304 (Inox) для сухой среды
• цвет анодированной рамы из Al – натуральный алюминий, при F-образном или U-образном профиле рамки – светлая или темная бронза, см.
• поверхность теплообменника с напылением черного цвета (модель Exclusive)
• завинчивающееся соединение, термостатический вентиль, головка и термопривод
• закрывающая панель повышенной прочности
• короб, выстеленный звукопоглощающим материалом (уменьшение шума на 1 — 3 дБ)
