Ленточный транспортер – Ленточный конвейер конструкция состав особенности

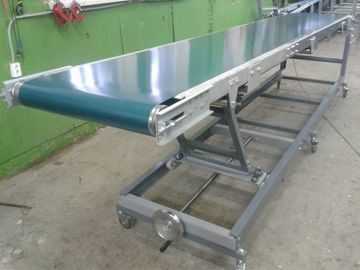

Ленточные конвейеры

Ленточный конвейер – самый распространенный тип транспортных систем. Применяется во всех отраслях промышленности для решения широкого спектра задач: перемещение штучных грузов (коробок, ящиков, упакованной продукции), перемещение сыпучих и неупакованных грузов и т.д.

Ленточный транспортер может иметь различные скорости подачи, изменение скорости подачи в различном диапазоне, дополнительное навесное оборудование, загрузочные и разгрузочные устройства. Важнейшей частью конвейера является транспортерная лента, которая подбирается в зависимости от разновидности и свойств перемещаемого груза, нагрузки на погонный метр, режима работы транспортера, окружающих условий, скорости передачи груза и прочее. В наших конвейерах мы используем ленты ведущих мировых производителей.

Применение ленточных конвейеров

Ленточные транспортеры находят широкое применение для транспортировки различных грузов:

• Гофрокороба, пластиковые ящики
• Пакеты, мешки, пачки
• Банки, бутылки, дой-пак, флаконы, лотки
• Мясо, рыба
• Конфеты, печенье, зефир, суфле
• Снеки, орехи, чипсы
• Фрукты, овощи
• Метизы, металлические детали

Каталог ленточных конвейеров

Ассортимент конвейерных лент позволяет подобрать наиболее подходящий вариант по разумной цене. Для различных задач используются разные типы лент: гладкие и рифленые, с перегородками и гофробортами. Каждый ленточный транспортер оснащается узлом натяжения ленты, который позволяет компенсировать ее удлинение  в процессе эксплуатации. Для предотвращения убегания ленты по ширине на нее устанавливаются направляющие профили.

Ограждение транспортера может быть различного исполнения:

• Труба 12х1мм (материал — нержавеющая сталь)
• Лист 2мм (материал — нержавеющая сталь)
• Лист 15мм (материал — высокомолекулярный полиэтилен PE500)

Все опоры ленточного транспортера поставляются с резьбовой регулировкой высоты либо с фиксирующимися колесами.

Заказ ленточного конвейера

Для заказа ленточных конвейеров вышлите техническое задание или заполненный опросный лист на электронную почту [email protected] или позвоните по телефону (812) 385-58-25.



vtp-conveyor.ru

Ленточный Транспортер — Конвейер Ленточный

Ленточный Транспортер (Ленточный Конвейер) — это самый распространенный и простой тип оборудования, которое предназначено для непрерывного перемещения, транспортировки или передачи штучных, сыпучих и насыпных грузов и материалов.

Областью применения наших транспортеров являются всевозможные промышленные производства, сельское хозяйство, шахты, рудники, дробильно-сортировочные комплексы, и пр.

Транспортировка зерна, угля, цемента, песка, извести, щебня и прочих сыпучих и кусковых грузов.

Мы изготавливаем Конвейеры или Ленточные Транспортеры следующих видов:

• Горизонтальные транспортеры — для штучных грузов, где материал транспортируется по ленте в горизонтальной плоскости
• Желобковые транспортеры — для сыпучих материалов
• Наклонные транспортеры — где материал транспортируется по ленте под углом до 30°
• Передвижные транспортеры — конструкция которых имеет колеса для перемещения по площадкам
• Переносные транспортеры
• Поворотные транспортеры
• Подвесные транспортеры — которые подвешиваются с помощью цепи

Работа ленточного транспортера выглядит следующим образом:

Длинна стационарных транспортеров, которые мы изготавливаем может быть от 1 метра до 3 000 метров (это сложные сборные конструкции карьерных транспортеров).

Длинна передвижных и переносных транспортеров, которые мы изготавливаем может быть от 1 до 25 метров.

Ширина ленты, которую мы применяем на наших транспортерах это — 250, 300, 400, 500, 550, 650, 800, 1000, 1200, 1400, 1600 и 2000 мм.

Под заказ можем укомплектовать наши транспортеры как отечественными так и импортными электродвигателями и Мотор-редукторами FLENDER, SEW-EURODRIVE, BAUER Danfoss, NORD.

Конструкция Ленточных Транспортеров:

Конвейер или Ленточный Транспортер состоит из нескольких узлов, это:

• Рама транспортера (изготавливаем как разборные так и неразборные рамы, передвижные и стационарные)
• Электродвигатель — МоторРедуктор (напряжение питания 220 В и 380 В)
• Приводной барабан
• Натяжной барабан (неприводной)
• Роликоопоры плоских верхних несущих (если транспортер желобковый)
• Роликоопоры плоских нижних возвратных (если транспортер желобковый)
• Дефлекторных роликов (которые поддерживают нижнюю част транспортерной ленты)
• Самой транспортерной ленты (комплектуем лентами различной толщины, ширины и различных производителей)

Транспортерная лента изготовлена из резины и состоит из одного или нескольких слоев материала. Большинство лент имеют два слоя материала. Между слоями материала находиться «веревочное» плетение из хлопка или пластиковая сетка. основным материалом ленты иногда может быть не только резина, а иногда и силикон, когда необходимо огромное сцепление с транспортируемым материалом.

Все вопросы по стоимости, срокам изготовления и условия поставки обговариваются в индивидуальном порядке. Свяжитесь с нашими специалистами для получения более детальной информации.

Перед началом работы с Ленточным Транспортером необходимо:

• При первом пуске транспортера необходимо проверить смазку всех трущихся рабочих узлов;
• ОБЯЗАТЕЛЬНО ЗАЗЕМЛИТЬ УСТРОЙСТВО!;
• Проверить натяжку ленты во избежание застрявания;
• Проверить работу ленточного транспортера без нагрузки на холостом ходу;
• После окончания работ осуществить прочистку оборудования.

При обнаружении неисправности в работе ленточного транспортера необходимо немедленно отключить установку и принять меры по устранению неисправности.

Телефоны для связи:
Телефон: (067) 884-70-30
Телефон: (050) 086-35-81

Ленточный транспортер
Винтовой транспортер
Шнековый конвейер
Пневматический конвейер
Пневмотранспортер
Цепной транспортер
Гидротранспортер
Скребковый транспортер
Тележечный транспортер
Вибрационный транспортер
Пластинчатый транспортер
Ленточно-цепной транспортер
Ленточно-канатный транспортер
Ленточно-тележечный транспортер
Транспортер с Подвесной лентой
Конвейерный поезд — транспортерный
Нория

---

Мы также изготавливаем:
Гидравлические пресса усилием 5, 10, 20, 30 и 40 тонн

Наши пресса предназначены для пакетирования макулатуры, пластиковых бутылок, различной ПЭТ тары, полиэтиленовой пленки, резины, кожи, текстиля, и прочих бытовых и промышленных отходов.

www.gidropress.com

Горизонтальный ленточный транспортер







Горизонтальный ленточный конвейер — это транспортер с горизонтальной трассой. Основные характеристики горизонтального ленточного транспортера:

 Цена горизонтального ленточного конвейера рассчитывается  исходя  из Ваших заданных параметров и пожеланий. Расчет  стоимости и  сроков поставки производится в течение 1-2 раб.  дней с момента  подачи заявки на [email protected]

• Длина конвейера по осям барабанов
• Ширина ленты
• Высота от пола до рабочей поверхности ленточного транспортера
• Нагрузка на 1 пог. м.
• Скорость движения конвейерной ленты, м/с

Завод Феникс комплектует ленточные конвейеры следующими обязательными узлами :

• Привод конвейера
• Натяжная станция
• Опоры
• Транспортерная лента
• Ролики конвейерные
• Тара — деревянный ящик
• Ящик электрики с кнопками «пуск-стоп»

Также по Вашему желанию мы можем комплектовать транспортеры дополнительными компонентами:

• Бортики
• Бункеры
• Кожухи, укрытия
• Колеса для передвижных транспортеров
• Поддоны для сбора просыпавшегося груза
• Опоры с винтовой регулировкой высоты +/- 50 мм
• Металлодетектор
• Частотный преобразователь для регулировки скорости конвейера
• Реверс для изменения направления движения ленты
• Профили, поперечины, гофроборт на конвейерной ленте





Завод Феникс реализует горизонтальные ленточные конвейеры по всей территории России и Казахстана. С помощью транспортных компаний и грузового автотранспорта мы можем отправить наши ленточные конвейеры в такие города как:



• Адлер, Азов, Александров, Анапа, Арзамас, Архангельск, Архипо-Осиповка, Астрахань;
• Белгород, Бровичи, Боровск, Бородино, Брянск;
• Валдай, Великий Новгород, Владивосток, Владимир, Волгоград, Вологда, Воронеж, Воткинск, Вязьма
• Геленджик, Глазов, Гороховец, Гусь-Хрустальный, Дмитров
• Ейск, Екатеринбург, Елабуга, Елец, Железноводск, Иваново, Ижевск, Иркутск, Йошкар-Ола;
• Казань, Калининград, Калуга, Кемерово, Киров, Кисловодск, Кострома, Краснодар, Красноярск, Курск;
• Липецк, Москва, Мурманск, Муром, Нижний Новгород, Нижний Тагил, Новосибирск;
• Омск, Оренбург, Орел, Пенза, Пермь, Петрозаводск, Псков, Ростове-на-Дону, Рязань;
• Самара, Санкт-Петербург, Саранск, Саратов, Смоленск, Сочи, Ставрополь, Сыктывкар;
• Таганрог, Тамбов, Тверь, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа;
• Ханты-Мансийск, Югра, Чебоксары, Челябинск, Элиста, Ярославль, Энгельс

xn—-8sbemacyf1agdimkbebnph.xn--p1ai

Ленточные конвейеры

Ленточный конвейер является многоцелевым, экономичным и надежным транспортным средством непрерывного действия.

Он способен транспортировать сыпучие продукты с высокой часовой производительностью, на большие расстояния, следуя различным профилям или направлениям, в горизонтальном или наклонном под небольшим углом положении, а также при наличии вогнутых и выпуклых участков.

Из всех имеющихся видов транспортного оборудования ленточный конвейер, вероятно, является наиболее известным и широко использующимся. Направления его использования и схемы так многочисленны, что все показать невозможно.

Простота конструкции, высокая эффективность, низкие потери на трение, небольшая мощность привода и экономичность — вот несколько характерных особенностей, которые делают ленточный конвейер наиболее распространенным типом конвейера.

Кроме того, на элеваторах и в зернохранилищах чаще используют ленточные конвейеры, чем другие типы транспортных машин, но если они неправильно спроектированы, то могут стать причиной серьезных неприятностей для ремонтного и эксплуатационного персонала. Следовательно, при проектировании и сборке должны быть учтены все необходимые факторы, чтобы получить минимальное пусковое сопротивление, высокую эффективность, продолжительный срок службы с незначительным ремонтным обслуживанием и высокую производительность. Все указанные факторы налагают значительную ответственность на проектировщиков систем транспортирования, особенно если учесть, что в этой специфической области оборудования подрядчик должен оптимизировать работоспособность различных средств, а именно роликоопор, конвейерной ленты, и работу с металлоконструкциями, каждая из которых обычно поставляется различными изготовителями.

Все более широкое использование ленточных конвейеров как экономичного средства транспорта стимулировало исследования по разработке наиболее важных узлов. Все больше внимания

стали уделять качеству материалов и их наиболее рациональному использованию при конструировании. В этом разделе дано описание характерных особенностей конструкции и приведены основные данные, обеспечивающие правильный монтаж, наиболее соответствующий требованиям.

Основные части конвейера

Ленточный конвейер состоит из бесконечной ленты, которая проходит вокруг двух барабанов — приводного и натяжного. Между концевыми барабанами лента поддерживается роликами, или роликоопорами, и натягивается посредством натяжного устройства.

Иногда возникает необходимость иметь несколько точек разгрузки по длине конвейера и движение ленты в обоих направлениях.

Расчетные данные

Для проектирования ленточного конвейера необходимо знать площадь, расстояние и высоту транспортирования, характеристики транспортируемого продукта, требуемую номинальную часовую производительность, необходимую максимальную производительность и продолжительность пика, число точек и метод загрузки, необходимое число точек разгрузки, продолжительность работы конвейера в сутки, неделю, год; будет ли работать конвейер в закрытом помещении или на открытом воздухе; погодные условия на месте работы, например дождь, снег или ветер.

Общая информация используется для определения ширины и скорости движения ленты, необходимой мощности привода, растяжения и прочности ленты на разрыв, диаметра барабанов, качества ленты (каркас и толщина обкладок) и средства ее поддержания (конфигурация роликоопор, тип роликов и шаг роликоопор).

Расстояние транспортирования. Ленточный транспортер может перемещать грузы практически на любое расстояние.

Длина одной конвейерной ленты ограничена только ее прочностью на растяжение. Для конвейеров средней производительности ленты выпускают с каркасом, состоящим из одного или более слоев синтетических волокон. Некоторые конвейеры очень большой производительности имеют ленты с металлокордом.

Производительность транспортирования. Необходимая производительность должна быть установлена перед началом проектирования конвейера.

Хотя она жизненно важна для

www.activestudy.info

Прямой ленточный транспортер (конвейер)

Прямые ленточные транспортеры (конвейеры)  предназначены для транспортирования сыпучих материалов объемным весом до 3500 кг/м³ включительно, а также для транспортировки штучных грузов, коробок, паллет, различных видов тар, по горизонтальным, наклонным и комбинированным трассам.



Используются для поточных погрузо-разгрузочных работ в составе сортировочных линий, а также упаковки и подачи груза к вспомогательным машинам. Благодаря простоте конструкции, малому удельному расходу энергии, высокой производительности и надежности в настоящее время именно ленточные конвейеры являются основным видом механизмов непрерывного транспорта самых разнообразных грузов.



Ленточные транспортеры  состоят из рамы, в верхней плоскости которой установлены роликоопоры верхней ветви ленты, в нижней плоскости установлены роликоопоры нижней ветви ленты. На окончаниях рамы установлены приводной и натяжительные барабаны. В зависимости от длины, нагрузки и скорости передачи по всей длине рамы устанавливается разное количество роликоопор, а также подбирается привод необходимой мощности.



Натяжная станция состоит из барабана, ось которого закреплена в опорных узлах, за счет чего можно легко регулировать натяжение ленты. Приводная станция состоит из барабана, опорных узлов и привода с передачей вращающего момента на приводной барабан. Привод ленточного транспортера состоит из надежного моторедуктора напрямую подсоединенного к валу приводного барабана, через который приводится в движение лента.



Ленточные транспортеры (конвейеры)  в стандартном исполнении комплектуется качественной плоской транспортной лентой, что позволяет эффективно решать задачи по транспортировке тяжелых сыпучих материалов под углами возвышения до 35 градусов включительно. Ленточные транспортеры (конвейеры) производятся длинной до 100 метров. Если длина ленточного транспортера превышает 6 метров, то рама изготавливается из отдельных секций, соединённых между собой.





Конструкция ленточного транспортера (конвейера)



Ленточный транспортер состоит из следующих узлов и деталей:
рамы конвейера (1), мотор-редуктора (2), транспортной ленты (3), барабана приводного (4), барабана неприводного натяжительного (5), роликоопор плоских верхних несущих (6), роликоопор плоских нижних возвратных (7).





Конкурентные преимущества ленточных транспортеров:

• Изготовление ленточных конвейеров с шириной ленты до 1000 мм.
• Изготовление ленточных конвейеров длиной до 100 м.
• Возможность регулирования скорости движения (при заказе шкафа управления с регулятором частоты).
• Применение комплектующих известных мировых производителей.



Технические характеристики ленточного конвейера



Ширина ленты, мм	300, 400, 500, 650, 800, 1000
Длина конвейера между осями барабанов (L), мм	от 1000 до 100000 *
Диаметр барабанов, мм	от 273
Скорость движения ленты, м/с	от 0,2 до 2
Шаг роликоопор несущей (рабочей) ветки, мм	от 250 до 1400
Угол наклона к горизонту, градусов, не более	35
Тип мотор-редуктора	червячный или цилиндрически-конический
Мощность электродвигателя, кВт	от 1,5 до 30
Напряжение питания, В	380
Реверс	по запросу
Регулирование скорости движения	по запросу
Наличие тормоза	по запросу

* Если конвейер имеет длину больше 6000 мм, то он поставляется в разобранном виде и состоит из нескольких секций.



Производительность ленточного конвейера серии «ЛК-П»



Ширина ленты конвейера	Производительность конвейера, т/ч
ЛК-П 300	до 40
ЛК-П 400	до 60
ЛК-П 500	до 100
ЛК-П 650	до 200
ЛК-П 800	до 300
ЛК-П 1000	до 400

Производительность ленточного транспортера конвейера (конвейера) определяется следующими факторами, которые необходимо учитывать при выборе оборудования: шириной, типом, скоростью движения транспортной ленты, а также родом, влажностью перемещаемого материала, углом наклона ленточного конвейера.





Заказ ленточного конвейера



Для определения стоимости ленточного конвейера в зависимости от его длины требуется суммировать стоимость приводной станции (№1) (в стоимость станции входят: барабан приводной натяжительный, мотор-редуктор, винтовые натяжители, два дефлекторных ролика), возвратной станции (№2) (в стоимость станции входят: неприводной барабан, подшипниковые опоры, крепления, два дефлекторных ролика) и необходимое количество погонных метров ленточного конвейера (№3) (в стоимость погонного метра ленточного конвейера входят: роликоопоры желобчатые верхние и роликоопоры плоские нижние, плоская транспортная лента (рабочая и холостая ветка).







Маркировка ленточного конвейера













arkon39.ru

Ленточный транспортер

ООО «СтройТехПлюс» изготавливает ленточные транспортеры с разной шириной рабочей ленты от 200 до 4000 мм. Перемещаемый груз подается по поверхности рабочей ленты и поддерживается верхними желобчатыми или прямыми роликовыми опорами.

Принцип работы любого ленточного конвейера заключается в циклическом вращении рабочей ленты. Конвейерное полотно приводится в действие благодаря приводному барабану, который, в свою очередь, вращается за счет мотор-редуктора, либо электропривода. В зависимости от нужд производства, конвейеры производятся, как с гладкими и футерированными приводными барабанами, так и барабанами с металлическими насечками.

Рабочее полотно натягивается при помощи натяжного барабана, который также входит в конструкцию ленточного транспортера.

Безусловно, главной характеристикой любого конвейера является его производительность, на которую влияют такие факторы, как: скорость движения и ширина полотна. ООО «СтройТехПлюс» изготавливает транспортеры со скоростью перемещения от 0,2 до 3 метров в секунду. Производительность и длина подбирается исходя из условий технического задания заказчика. Приводная станция рассчитывается исходя из длины конвейера, скорости и веса перемещаемого груза.

Толщина рабочего полотна, типы ленточных прокладок, и термостойкость напрямую зависят от особенностей перемещаемого груза. По техническому заданию заказчика ленточные транспортеры изготавливаются и поставляются с гладким или шевронным полотном компаний Sava (Словения), Kale Conveyor (Турция) и лентами отечественного производства, изготовленными в соответствии с ГОСТ.

Конвейеры укомплектовываются зарубежными и российскими мотор-редукторами от фирм BAUER Danfoss, SEW-EURODRIVE, NORD, FLENDER, главные преимущества которых: небольшие габариты, долгий срок эксплуатации. Эти приводы не нуждаются в вспомогательных креплениях, соединительных фитингов и оградах.

Особенности транспортирующего полотна, приводных и натяжных барабанов, мотор-редуктора, подшипниковых модулей, крутизны угла и размер роликов рассчитываются под техническое задание каждого заказчика, что дает возможность максимально удовлетворить все пожелания наших клиентов.

Ленточные транспортеры легкого и стандартного типа с шириной полотна до 800 мм зачастую используются для подачи штучных грузов, комбикорма или зерна на сельскохозяйственных производствах. Конвейеры тяжелого вида стационарные или передвижные с шириной лентой от 500 до 2000 мм необходимы для перемещения мелкокусковых и сыпучих грузов в промышленных организациях.

В зависимости от нужд производства, транспортеры могут быть изготовлены на передвижной конструкции. Также, комплектация может дополняться разгрузочными тележками, лотками для приема сырья, укрытиями, датчиками и прочим опциональным оборудованием.

stroytp.ru

Ленточный конвейер – изготовление ленточных транспортеров на заказ

Наименование, размер	Описание
Ленточный транспортер НТ 100 (200х1000 мм)	макс. нагрузка = 80 кг мощность привода = 0,12 кВт диам барабанов, прив./хол. мм 57/57 привод WA20/TDR63S4
Ленточный транспортер НТ 100 (300х1000 мм)	макс. нагрузка = 100 кг мощность привода = 0,12 кВт диам барабанов, прив./хол. мм 57/57 привод WA20/TDR63S4
Ленточный транспортер НТ 100 (400х1000 мм)	макс. нагрузка = 100 кг мощность привода = 0,12 кВт диам барабанов, прив./хол. мм 57/57 привод WA20/TDR63S4
Ленточный транспортер НТ 100 (500х1000 мм)	макс. нагрузка = 100 кг мощность привода = 0,12 кВт диам барабанов, прив./хол. мм 57/57 привод WA20/TDR63S4
Ленточный транспортер НТ 100 (200х2000 мм)	макс. нагрузка = 80 кг мощность привода = 0,12 кВт диам барабанов, прив./хол. мм 57/57 привод WA20/TDR63S4
Ленточный транспортер НТ 100 (300х2000 мм)	макс. нагрузка = 100 кг мощность привода = 0,12 кВт диам барабанов, прив./хол. мм 57/57 привод WA20/TDR63S4
Ленточный транспортер НТ 100 (400х2000 мм)	макс. нагрузка = 100 кг мощность привода = 0,12 кВт диам барабанов, прив./хол. мм 57/57 привод WA20/TDR63S4
Ленточный транспортер НТ 100 (500х2000 мм)	макс. нагрузка = 100 кг мощность привода = 0,12 кВт диам барабанов, прив./хол. мм 57/57 привод WA20/TDR63S4
Ленточный транспортер НТ 100 (200х3000 мм)	макс. нагрузка = 80 кг мощность привода = 0,12 кВт диам барабанов, прив./хол. мм 57/57 привод WA20/TDR63S4
Ленточный транспортер НТ 100 (300х3000 мм)	макс. нагрузка = 100 кг мощность привода = 0,12 кВт диам барабанов, прив./хол. мм 57/57 привод WA20/TDR63S4
Ленточный транспортер НТ 100 (400х3000 мм)	макс. нагрузка = 100 кг мощность привода = 0,12 кВт диам барабанов, прив./хол. мм 57/57 привод WA20/TDR63S4
Ленточный транспортер НТ 100 (500х3000 мм)	макс. нагрузка = 100 кг мощность привода = 0,12 кВт диам барабанов, прив./хол. мм 57/57 привод WA20/TDR63S4
Ленточный транспортер НТ 100 (300х4000 мм)	макс. нагрузка = 120 кг мощность привода = 0,25 кВт диам барабанов, прив./хол. мм 77/57 привод W30/TDR63L4
Ленточный транспортер НТ 100 (400х4000 мм)	макс. нагрузка = 150 кг мощность привода = 0,25 кВт диам барабанов, прив./хол. мм 77/57 привод W30/TDR63L4
Ленточный транспортер НТ 100 (500х4000 мм)	макс. нагрузка = 150 кг мощность привода = 0,25 кВт диам барабанов, прив./хол. мм 77/57 привод W30/TDR63L4
Ленточный транспортер НТ 100 (300х5000 мм)	макс. нагрузка = 120 кг мощность привода = 0,25 кВт диам барабанов, прив./хол. мм 77/57 привод W30/TDR63L4
Ленточный транспортер НТ 100 (400х5000 мм)	макс. нагрузка = 150 кг мощность привода = 0,25 кВт диам барабанов, прив./хол. мм 77/57 привод W30/TDR63L4
Ленточный транспортер НТ 100 (500х5000 мм)	макс. нагрузка = 150 кг мощность привода = 0,25 кВт диам барабанов, прив./хол. мм 77/57 привод W30/TDR63L4
Ленточный транспортер НТ 100 (300х6000 мм)	макс. нагрузка = 120 кг мощность привода = 0,25 кВт диам барабанов, прив./хол. мм 77/57 привод W30/TDR63L4
Ленточный транспортер НТ 100 (400х6000 мм)	макс. нагрузка = 150 кг мощность привода = 0,25 кВт диам барабанов, прив./хол. мм 77/57 привод W30/TDR63L4
Ленточный транспортер НТ 100 (500х6000 мм)	макс. нагрузка = 150 кг мощность привода = 0,25 кВт диам барабанов, прив./хол. мм 77/57 привод W30/TDR63L4
