Ленточный конвейер (англ. belt conveyor) — транспортирующее устройство непрерывного действия с рабочим органом в виде ленты[1].

Ленточный конвейер является наиболее распространённым типом транспортирующих машин, он служит для перемещения насыпных или штучных грузов. Применяется на промышленных производствах, в рудниках и шахтах, в сельском хозяйстве. В зависимости от свойств и природы перемещаемого груза угол наклона рабочей стороны ленты может быть установлен до 90°.

Часто конвейерная лента является одной из частей транспортирующего устройства. Например, зернопогрузчик, применяющийся на механизированном току для сбора зерновой массы с площадки, имеет щёточные скребки, далее зерно поднимается норией и попадает на ленточный конвейер который забрасывает зерно в кузов грузового автомобиля.

Ленточные конв

ru.wikipedia.org

Ленточный конвейер

ЛЕНТОЧНЫЙ КОНВЕЙЕР (а. belt соnveyor; н. Bandforderer, Gurtforderer; ф. соnvoyeur а bande, bande transporteuse, tapis roulant; и. transportador de (а) cinta, transportador por banda) — транспортирующее устройство непрерывного действия с объединённым грузонесущим и тяговым органом в виде замкнутой (бесконечной) гибкой ленты. Лента приводится в движение силой трения между ней и приводным барабаном; опирается по всей длине на стационарные роликоопоры. В шахтах и карьерах ленточные конвейеры служат для транспортирования полезных ископаемых и породы из проходческих, вскрышных и добычных забоев по горизонтальным и наклонным выработкам внутри горных предприятий, подъёма их на поверхность и последующего перемещения к обогатительной фабрике или погрузочному пункту внешнего транспорта, а породы — в отвал. Ленточные конвейеры применяют также для доставки полезных ископаемых от горного предприятия непосредственно к потребителю (например, угля на теплоэнергоцентраль или руды на металлургический завод). В шахтах специально приспособленные ленточные конвейеры используются иногда для перемещения людей по наклонным выработкам.

Начало применения ленточных конвейеров в горной промышленности России связано с получением в 1861 А. Лопатиным "привилегии" (авторского свидетельства) на изобретённую им транспортирующую машину "песковоз", предназначавшуюся для работы на золотых приисках. В CCCP первые подземные ленточные конвейеры появились в шахтах Донбасса в 1931, а их серийный выпуск был начат в 1936. В дальнейшем применение конвейерного транспорта на угольных шахтах с каждым годом неизменно возрастало и в 1979 достигло 26% в горизонтальных выработках и 80% в наклонных. На открытых угольных разработках начало применения ленточных конвейеров относится к 1935 (Храмцовский карьер Черемховского месторождения), затем они получили распространение на крупных карьерах (Коркинский, Богословский и др.). Позднее, с развитием на рудных карьерах циклично-поточной технологии, мощные ленточные конвейеры начали применять там в качестве подъёмных. Современные ленточные конвейеры имеют унифицированные конструкции, дающие возможность блочной комплектации и взаимозаменяемости отдельных узлов и элементов приводов, а также ставов разных типоразмеров.

Основные элементы конструкции ленточных конвейеров (рис. 1): лента конвейерная, привод, став с роликоопорами, загрузочное и натяжное устройство.

Кроме того, на ленточные конвейеры устанавливают ловители ленты, механизмы для её очистки, взвешивания груза и др. Привод состоит из электродвигателя, редуктора, соединительных муфт, тормоза и приводного барабана (барабанов). Различают несколько схем приводов по числу и месту установки барабанов (рис. 2).

Став ленточного конвейера делается с "жёсткими" и шарнирно-подвесными роликоопорами (рис. 3) — три или пять роликов на грузовой ветви ленты и один или два на порожняковой.

Шарнирные роликоопоры отличаются податливостью при прохождении над ними крупных кусков груза. Загрузочные устройства ленточного конвейера, используемые при работе экскаваторов непрерывного действия (роторных, цепных), имеют вид приёмной воронки с бортами, направляющими грузопоток; при погрузке экскаватором цикличного действия (мехлопатой, драглайном) они снабжаются питателем. Натяжные устройства — барабанная электролебёдка с системой канатных блоков, на стационарных ленточных конвейерах — иногда механизмы гравитационное типа.

По области применения, конструкции и параметрам (табл.) подземные ленточные конвейеры подразделяются на пять групп.

Первая — ленточные конвейеры для примыкающих к лавам транспортных выработок с углом наклона от -3 до +6°. Вторая — для горизонтальных и слабонаклонных выработок. Третья — для уклонов с углом до 18°. Четвёртая — для бремсбергов с углом до 16°. Пятая — для наклонных стволов и главных уклонов с углом от 3 до 18°.

Карьерные ленточные конвейеры (по конструкции) разделяют на забойные, отвальные, передаточные и стационарные магистральные. Кроме того, они являются составной частью некоторых карьерных агрегатов в составе роторных и цепных экскаваторов, отвалообразователей, транспортно- отвальных мостов, перегружателей. Секции забойных и отвальных ленточных конвейеров монтируют на рельсошпальной решётке (допускают изгиб става при поперечной передвижке по мере подвигания забоя). По рельсам забойного ленточного конвейера передвигается загрузочная тележка с приёмной воронкой и питателем, отвального ленточного конвейера — двухбарабанная разгрузочная тележка. Рельс, кроме того, используется для захвата тракторным передвижчиком при поперечном перемещении конвейера. Передаточный ленточный конвейер устанавливается на тележках и перемещается по рельсовому пути в продольном направлении. Став стационарных ленточных конвейеров собирают на почве, бетонной дорожке или лежнях, а привод и натяжное устройство монтируют на фундаменте. На рудных карьерах при погрузке крепких пород одноковшовым экскаватором и вторичном дроблении (передвижной дробилкой) в забое ленточные конвейеры стационарного и передвижного типов используются для внутрикарьерного транспортирования и подъёма (поточная технология), а при дроблении в стационарной дробилке — ленточные конвейеры стационарного типа для подъёма (циклично-поточная технология).

Основной расчёт ленточного конвейера заключается в определении ширины ленты, её наибольшего натяжения и мощности двигателей по требуемой производительности конвейера, длине и углу наклона установки. Производительность ленточного конвейера зависит в основном от ширины ленты и скорости её движения.

В горнорудной промышленности на подъёмах крупнодроблёной руды из карьеров производительность ленточных конвейеров обычно до 6000 т/ч, ширина ленты 1600 и 2000 мм, мощность электродвигателей привода от 1200 до 3000 кВт. Длина ленточного конвейера в одном ставе от нескольких метров до 10-15 тысяч метров. Факторы, ограничивающие применение ленточных конвейеров: допускаемая в зависимости от ширины ленты крупность и масса содержащихся в перемещаемом насыпном грузе кусков, угол наклона ленточного конвейера, который (за исключением специальных типов) для большинства грузов не превышает 16-18°. Наивысшая производительность ленточного конвейера (достигнутая на буроугольных открытых разработках в ФРГ при ширине ленты 3000 мм и скорости 6-7 м/с) 30 тысяч т/ч, наибольшая длина конвейерной линии (в системе транспорта фосфоритовой руды в Западной Сахаре от карьера до океанского порта) 100 км, максимальная мощность электродвигателей силовых блоков привода 2000 кВт и общая мощность привода 12 000 кВт. Скорость движения ленты 7-8 м/с, а в отдельных случаях (на транспортно-отвальном мосту в ГДР) 10 м/с. Применение автоматики обеспечивает плавность пуска ленточного конвейера, возможность регулирования скорости движения ленты в зависимости от величины поступающего грузопотока, автоматический контроль (ультразвуковым способом) состояния роликоопор, целостности ленты, взвешивания и регистрации количества перемещаемого на ленте груза и др.

Современные ленточные конвейеры отличает небольшая трудоёмкость обслуживания, высокая надёжность работы и безопасность труда. Расширение объёмов и области применения ленточных конвейеров связывается с дальнейшим улучшением конструктивно-технологических характеристик установок. Начато применение промежуточных приводов для ленточных конвейеров, позволяющих повысить длину ставов и тем самым уменьшить количество промежуточных перегрузок (или полностью исключить их), снизить оборачиваемость ленты и повысить срок её службы. Усовершенствование погрузочных устройств, роликоопор и опорных конструкций ставов, а также создание новых специальных типов ленточных конвейеров (ленточно-тележечных) даёт возможность повысить кусковатость перемещаемых конвейерами скальных грузов. Применение лент из морозостойкой резины, специальных сортов смазки и новых конструкционных материалов для зубчатых передач привода расширяет область применения ленточных конвейеров до районов Крайнего Севера.

www.mining-enc.ru

Ленточный конвейер Википедия

Ленточный конвейер (англ. belt conveyor) — транспортирующее устройство непрерывного действия с рабочим органом в виде ленты[1].

Ленточный конвейер является наиболее распространённым типом транспортирующих машин, он служит для перемещения насыпных или штучных грузов. Применяется на промышленных производствах, в рудниках и шахтах, в сельском хозяйстве. В зависимости от свойств и природы перемещаемого груза угол наклона рабочей стороны ленты может быть установлен до 90°.

Часто конвейерная лента является одной из частей транспортирующего устройства. Например, зернопогрузчик, применяющийся на механизированном току для сбора зерновой массы с площадки, имеет щёточные скребки, далее зерно поднимается норией и попадает на ленточный конвейер который забрасывает зерно в кузов грузового автомобиля.

Ленточные конвейеры бывают передвижными, переносными, поворотными и стационарными. Стационарные машины применяют для перемещения большого количества материалов на расстояние от 3 до 300[источник не указан 2013 дней] м., а передвижные и переносные машины — для перемещения небольшого количества материала на расстояние от 2 до 20 м. В практике применяют последовательно расположенные конвейеры для перемещения материала на десятки километров.

Ленточные конвейеры различаются по видам. Виды ленточных конвейеров:

по типу трассы:

  1. Горизонтальные ленточные конвейеры
  2. Наклонные ленточные конвейеры
  3. Крутонаклонные ленточные конвейера
  4. С изменяющимся углом наклона
  5. Z-образные ленточные конвейеры
  6. L-образные ленточные конвейеры
  7. V-образные ленточные конвейеры

по типу несущей поверхности:

  1. С прямой гладкой поверхностью ленты
  2. Желобчатые ленточные конвейеры и транспортеры
  3. С перегородками (поперечинами) на ленте
  4. С гофробортом (бортиками) на ленте
  5. С модульной лентой модульные конвейеры

Ленточные конвейеры состоят из основных узлов: Приводной барабан, привод конвейера (мотор-редуктор), натяжной барабан, узел натяжения, несущая ленточная часть, опорные и поддерживающие ролики или поддерживающий листовой стол и, собственно, рама конвейера изготовленная из сваренного металлопроката.

Конвейеры в которых используется вместо ленты металлическое сетчатое полотно (сетка конвейерная) называются Сетчатый конвейер. Используется в основном в местах с высокими температурами груза, либо в жарких печах. Например, для выпекания основы для пиццы.

См. также

Примечания

Литература

wikiredia.ru

Ленточный конвейер - это... Что такое Ленточный конвейер?

Ленточный конвейер — (англ. belt conveyor) транспортирующее устройство непрерывного действия с рабочим органом в виде ленты[1].

Ленточный конвейер является наиболее распространённым типом транспортирующих машин, он служит для перемещения насыпных или штучных грузов. Применяется на промышленных производствах, в рудниках и шахтах, в сельском хозяйстве. Груз перемещается по ленте в горизонтальной плоскости или под углом до 30° к горизонту[1].

Часто конвейерная лента является одной из частей транспортирующего устройства. Например, зернопогрузчик применяющийся на механизированном току для сбора зерновой массы с площадки имеет щёточные скребки, далее зерно поднимается норией и попадает на ленточный конвейер который забрасывает зерно в кузов грузового автомобиля.

Ленточные конвейеры бывают передвижными, переносными, поворотными и стационарными. Стационарные машины применяют для перемещения большого количества материалов на расстояние от 30 до 3000 м., а передвижные и переносные машины – для перемещения небольшого количества материала на расстояние от 2 до 20м. В практике применяют последовательно расположенные конвейеры для перемещения материала на десятки километров. Основное назначение стационарного конвейера – перемещение материалов в горизонтальном направлении до 80м и в наклонном направлении с подъемом 7м при полной длине рамы.

См. также

Примечания

  1. 1 2 Большая Cоветская Энциклопедия. Гл. ред. А. М. Прохоров, 3-е изд. Т. 14. Куна — Ломами. 1973. 624 стр., илл.; 38 л. илл. и карт. 1 грампластинка.

dic.academic.ru

Ленточный конвейер — Википедия РУ

Taranto, Paolo Monti, 1964

Ленточный конвейер (англ. belt conveyor) — транспортирующее устройство непрерывного действия с рабочим органом в виде ленты[1].

Ленточный конвейер является наиболее распространённым типом транспортирующих машин, он служит для перемещения насыпных или штучных грузов. Применяется на промышленных производствах, в рудниках и шахтах, в сельском хозяйстве. В зависимости от свойств и природы перемещаемого груза угол наклона рабочей стороны ленты может быть установлен до 90°.

Часто конвейерная лента является одной из частей транспортирующего устройства. Например, зернопогрузчик, применяющийся на механизированном току для сбора зерновой массы с площадки, имеет щёточные скребки, далее зерно поднимается норией и попадает на ленточный конвейер который забрасывает зерно в кузов грузового автомобиля.

Ленточные конвейеры бывают передвижными, переносными, поворотными и стационарными. Стационарные машины применяют для перемещения большого количества материалов на расстояние от 3 до 300[источник не указан 2007 дней] м., а передвижные и переносные машины — для перемещения небольшого количества материала на расстояние от 2 до 20 м. В практике применяют последовательно расположенные конвейеры для перемещения материала на десятки километров.

Ленточные конвейеры различаются по видам. Виды ленточных конвейеров:

по типу трассы:

  1. Горизонтальные ленточные конвейеры
  2. Наклонные ленточные конвейеры
  3. Крутонаклонные ленточные конвейера
  4. С изменяющимся углом наклона
  5. Z-образные ленточные конвейеры
  6. L-образные ленточные конвейеры
  7. V-образные ленточные конвейеры

по типу несущей поверхности:

  1. С прямой гладкой поверхностью ленты
  2. Желобчатые ленточные конвейеры и транспортеры
  3. С перегородками (поперечинами) на ленте
  4. С гофробортом (бортиками) на ленте
  5. С модульной лентой модульные конвейеры

Ленточные конвейеры состоят из основных узлов: Приводной барабан, привод конвейера (мотор-редуктор), натяжной барабан, узел натяжения, несущая ленточная часть, опорные и поддерживающие ролики или поддерживающий листовой стол и, собственно, рама конвейера изготовленная из сваренного металлопроката.

Конвейеры в которых используется вместо ленты металлическое сетчатое полотно (сетка конвейерная) называются Сетчатый конвейер. Используется в основном в местах с высокими температурами груза, либо в жарких печах. Например, для выпекания основы для пиццы.

http-wikipediya.ru

Ленточный конвейер — MiningWiki — шахтёрская энциклопедия

Ленточный конвейер — (англ. belt conveyor) транспортирующее устройство непрерывного действия с объединённым грузонесущим и тяговым органом в виде замкнутой (бесконечной) гибкой ленты. Лента приводится в движение силой трения между ней и приводным барабаном; опирается по всей длине на стационарные роликоопоры. В шахтах и карьерах ленточные конвейеры служат для транспортирования полезных ископаемых и породы из проходческих, вскрышных и добычных забоев по горизонтальным и наклонным выработкам внутри горных предприятий, подъёма их на поверхность и последующего перемещения к обогатительной фабрике или погрузочному пункту внешнего транспорта, а породы — в отвал. Ленточные конвейеры применяют также для доставки полезных ископаемых от горного предприятия непосредственно к потребителю (например, угля на теплоэнергоцентраль или руды на металлургический завод). В шахтах специально приспособленные ленточные конвейеры используются иногда для перемещения людей по наклонным выработкам.

Начало применения ленточных конвейеров в горной промышленности России связано с получением в 1861 А. Лопатиным "привилегии" (авторского свидетельства) на изобретённую им транспортирующую машину "песковоз", предназначавшуюся для работы на золотых приисках. В CCCP первые подземные ленточные конвейеры появились в шахтах Донбасса в 1931, а их серийный выпуск был начат в 1936. В дальнейшем применение конвейерного транспорта на угольных шахтах с каждым годом неизменно возрастало и в 1979 достигло 26% в горизонтальных выработках и 80% в наклонных. На открытых угольных разработках начало применения ленточных конвейеров относится к 1935 (Храмцовский карьер Черемховского месторождения), затем они получили распространение на крупных карьерах (Коркинский, Богословский и др.). Позднее, с развитием на рудных карьерах циклично-поточной технологии, мощные ленточные конвейеры начали применять там в качестве подъёмных. Современные ленточные конвейеры имеют унифицированные конструкции, дающие возможность блочной комплектации и взаимозаменяемости отдельных узлов и элементов приводов, а также ставов разных типоразмеров.

Основные элементы конструкции[править]

Кроме того, на ленточные конвейеры устанавливают ловители ленты, механизмы для её очистки, взвешивания груза и др. Привод состоит из электродвигателя, редуктора, соединительных муфт, тормоза и приводного барабана (барабанов). Различают несколько схем приводов по числу и месту установки барабанов.

Став ленточного конвейера делается с "жёсткими" и шарнирно-подвесными роликоопорами — три или пять роликов на грузовой ветви ленты и один или два на порожняковой.

Шарнирные роликоопоры отличаются податливостью при прохождении над ними крупных кусков груза. Загрузочные устройства ленточного конвейера, используемые при работе экскаваторов непрерывного действия (роторных, цепных), имеют вид приёмной воронки с бортами, направляющими грузопоток; при погрузке экскаватором цикличного действия (мехлопатой, драглайном) они снабжаются питателем. Натяжные устройства — барабанная электролебёдка с системой канатных блоков, на стационарных ленточных конвейерах — иногда механизмы гравитационное типа.

По области применения, конструкции и параметрам подземные ленточные конвейеры подразделяются на пять групп.

  • для примыкающих к лавам транспортных выработок с углом наклона от -3 до +6°.
  • для горизонтальных и слабонаклонных выработок.
  • для уклонов с углом до 18°.
  • для бремсбергов с углом до 16°.
  • для наклонных стволов и главных уклонов с углом от 3 до 18°.

Карьерные ленточные конвейеры (по конструкции) разделяют на забойные, отвальные, передаточные и стационарные магистральные. Кроме того, они являются составной частью некоторых карьерных агрегатов в составе роторных и цепных экскаваторов, отвалообразователей, транспортно- отвальных мостов, перегружателей. Секции забойных и отвальных ленточных конвейеров монтируют на рельсошпальной решётке (допускают изгиб става при поперечной передвижке по мере подвигания забоя). По рельсам забойного ленточного конвейера передвигается загрузочная тележка с приёмной воронкой и питателем, отвального ленточного конвейера — двухбарабанная разгрузочная тележка. Рельс, кроме того, используется для захвата тракторным передвижчиком при поперечном перемещении конвейера. Передаточный ленточный конвейер устанавливается на тележках и перемещается по рельсовому пути в продольном направлении. Став стационарных ленточных конвейеров собирают на почве, бетонной дорожке или лежнях, а привод и натяжное устройство монтируют на фундаменте. На рудных карьерах при погрузке крепких пород одноковшовым экскаватором и вторичном дроблении (передвижной дробилкой) в забое ленточные конвейеры стационарного и передвижного типов используются для внутрикарьерного транспортирования и подъёма (поточная технология), а при дроблении в стационарной дробилке — ленточные конвейеры стационарного типа для подъёма (циклично-поточная технология).

Основной расчёт ленточного конвейера заключается в определении ширины ленты, её наибольшего натяжения и мощности двигателей по требуемой производительности конвейера, длине и углу наклона установки. Производительность ленточного конвейера зависит в основном от ширины ленты и скорости её движения.

В горнорудной промышленности на подъёмах крупнодроблёной руды из карьеров производительность ленточных конвейеров обычно до 6000 т/ч, ширина ленты 1600 и 2000 мм, мощность электродвигателей привода от 1200 до 3000 кВт. Длина ленточного конвейера в одном ставе от нескольких метров до 10-15 тысяч метров. Факторы, ограничивающие применение ленточных конвейеров: допускаемая в зависимости от ширины ленты крупность и масса содержащихся в перемещаемом насыпном грузе кусков, угол наклона ленточного конвейера, который (за исключением специальных типов) для большинства грузов не превышает 16-18°. Наивысшая производительность ленточного конвейера (достигнутая на буроугольных открытых разработках в Германии при ширине ленты 3000 мм и скорости 6-7 м/с) 30 тысяч т/ч, наибольшая длина конвейерной линии (в системе транспорта фосфоритовой руды в Западной Сахаре от карьера до океанского порта) 100 км, максимальная мощность электродвигателей силовых блоков привода 2000 кВт и общая мощность привода 12 000 кВт. Скорость движения ленты 7-8 м/с, а в отдельных случаях (на транспортно-отвальном мосту в Германии) 10 м/с. Применение автоматики обеспечивает плавность пуска ленточного конвейера, возможность регулирования скорости движения ленты в зависимости от величины поступающего грузопотока, автоматический контроль (ультразвуковым способом) состояния роликоопор, целостности ленты, взвешивания и регистрации количества перемещаемого на ленте груза и др.

Современные ленточные конвейеры отличает небольшая трудоёмкость обслуживания, высокая надёжность работы и безопасность труда. Расширение объёмов и области применения ленточных конвейеров связывается с дальнейшим улучшением конструктивно-технологических характеристик установок. Начато применение промежуточных приводов для ленточных конвейеров, позволяющих повысить длину ставов и тем самым уменьшить количество промежуточных перегрузок (или полностью исключить их), снизить оборачиваемость ленты и повысить срок её службы. Усовершенствование погрузочных устройств, роликоопор и опорных конструкций ставов, а также создание новых специальных типов ленточных конвейеров (ленточно-тележечных) даёт возможность повысить кусковатость перемещаемых конвейерами скальных грузов. Применение лент из морозостойкой резины, специальных сортов смазки и новых конструкционных материалов для зубчатых передач привода расширяет область применения ленточных конвейеров до районов Крайнего Севера.

Ленточный конвейер — это оборудование рудничного транспорта

miningwiki.ru

Ленточный конвейер — Производство извести

Содержание статьи

Ленточный конвейер — это транспортирующие устройство, в основе которого лежит принцип непрерывного действия, а рабочим органом является лента. Данные вид транспортирующих устройств хорошо себя зарекомендовав в различных сферах производства, сельском хозяйстве в также в строительстве, может транспортировать различные грузы: штучные и насыпные.

Ленточный конвейер

Транспортирование негашеной извести, отходов гашения и пушонки осуществляют ленточными, скребковыми, ковшовыми, винтовыми конвейерами и камерными пневматическими насосами. Известковые суспензии (шлам, молоко) и воду перекачивают центробежными и плунжерными насосами.

Устройство ленточного конвейера

Одной из основных причин популярности ленточных конвейеров является их простое и незамысловатое устройство, легкость в обслуживание и простота сборки. Подробно разберем устройство ленточного конвейера по рис. 1, на котором изображен стнадартный ленточный конвейер общего назначения.

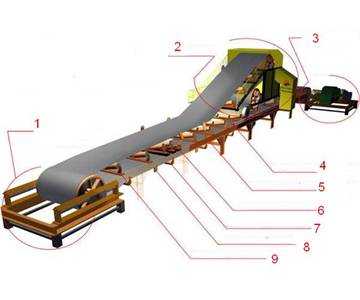

Рисунок 1. Устройство ленточного конвейера

Рассмотрим все агрегаты по порядку:

  1. Натяжной барабан — служит для регулировки натяжения ленты, натяжения осуществляется закреплением барана в необходимом положение рамы;
  2. Лента — это основной рабочий орган, который выполняет две основные функции: несущую и тяговую;
  3. Приводной барабан — приводит в движение всю конструкцию, вращающее движение передается редуктором с электродвигателя посредством механической (зубчатой) или ременной передачи;
  4. 5. 6. 7. 8. 9. Роликовые опоры — служат опорой для ленты, не давая ей прогибаться при транспортировке тяжелых грузов, также роликовые опоры центрируют ленту и не дают ей слетать с барабанов.

Мы рассмотрели устройство основных узлов стандартного ленточного конвейера. В зависимости от выполняемых задач устройство ленточного конвейера может упрощаться или дополняться сторонними агрегатами. Например, при транспортировке на несколько метров вместо роликовых опор может использоваться металлический или деревянный настил.

Часто ленточные конвейеры оборудуются загрузочной воронкой или аналогичным оборудованием, которое облегчает процесс погрузки различных (в основном сыпучих) грузов на ленту.

Разгрузка также может выполняться различными приспособлениями, одним из таких является плужковый сбрасыватель (рис.2).

Рисунок 2. Плужковый сбрасыватель ленточного конвейера

Работа ленточного конвейера

Рабочий орган ленточного конвейера — это транспортирующая лента. Она приводится в движение приводным барабаном с помощью силы трения.

Загрузка транспортируемого материала происходит на натяжном барабане (часто называют концевой барабан), а разгрузка происходит в зоне приводного барабана. В зависимости от вида транспортируемого материала применяют различные погрузочные и разгрузочные приспособления, которые помогают автоматизировать процесс транспортировки.

На ленточных конвейерах предназначенных для транспортировки сыпучих грузов устанавливают вращающиеся щетки или скребки.

Виды ленточных конвейеров

Ленточные конвейеры широко используются в различных областях промышленности, это в свою очередь привело к различным модификациям, которые теперь можно разделять на несколько групп.

Виды ленточных конвейеров обычно сводятся к 4-ем группам:

  • по типу тягового органа;
  • по типу грузонесущего органа;
  • по виду транспортируемого груза;
  • по виду применения.

В этой статье подробно разберем два вида ленточных конвейеров, которые отличаются по области применения.

По применению ленточные конвейеры делят на стационарные и передвижные.

Стационарный ленточный конвейер

Стационарный конвейер (рис. 3, а, б) состоит из ленты 2, нижних 4 и верхних рабочих 3 (несущих материал) роликовых опор, приводного механизма, натяжного устройства 1, рамы, барабанов 6 и 9, загрузочного устройства 7. Обычно применяют прорезиненные ленты, которые выпускают шириной от 300 до 800 мм. Стандартные ленты рассчитаны на работу при температуре от — 25 до + 50° С. По специальному заказу изготовляют ленты, рассчитанные на работу при температуре до 100°С.

Рисунок 3. Стационарные ленточные конвейеры (а, б), роликовые опоры (в, г), натяжной механизм (д), сбрасыватели (е, ж):

а — с разгрузкой через головной барабан, б — с разгрузочной тележкой, в — желобчатая, г — прямая, е — односторонний, ж — двусторонний; 1 — натяжное устройство, 2 — лента, 3, 4 — верхние и нижние роликовые опоры, 5 — натяжной барабан, 6, 8 — головной и хвостовой барабаны, 7 — загрузочное устройство (воронка), 9 разгрузочная тележка.

Установленные на стальной сварной станине рабочие опоры 3 для прорезиненной ленты бывают однороликовые при плоской ленте, двух — и трехроликовые при желобчатой ленте (рис. 3, в, г). Холостые опоры 4 делают прямыми. Ролики изготовляют из стальных труб и устанавливают в подшипниках.

Барабаны ленточных конвейеров выполняют натяжные, приводные, оборотные и отклоняющие функции. Приводной барабан 6 соединен с электродвигателем посредством редуктора, зубчатых или ременных передач. Он передает движение ленте за счет сил сцепления между ними. Чтобы увеличить силы сцепления, на приводной барабан часто наклеивают резиновую ленту. Хвостовой барабан 8 соединен с натяжным устройством и поэтому называется натяжным.

Натяжные механизмы (рис. 3, д) в зависимости от длины конвейеров применяют грузовые и винтовые. Грузовые механизмы используют для конвейеров длиной более 50 м. Грузовые натяжные механизмы бывают горизонтальные, размещаемые в конце конвейера (см. рис. 3, а и б), и вертикальные (см. рис. 3, д). Усилие натяжения ленты винтового устройства регулируется натяжными винтами, перемещающими подшипники натяжного барабана.

Ленту можно загружать в любой точке конвейера с помощью стационарной или передвижной воронки 7, снабженной загрузочным лотком. Разгружают ленту с помощью плужковых сбрасывателей, либо с концевого барабана.

Плужковый сбрасыватель (рис. 3, е, ж) представляет собой одно — или двусторонний деревянный щит, нижняя часть которого обычно снабжена резиновой полосой. Щит делают подъемным, чтобы пропустить материал после прекращения разгрузки.

Угол наклона ленточных конвейеров 18-23°. Скорость движения ленты зависит от ее ширины и обычно устанавливается в пределах 1,5-2 м/с.

Натяжные и приводные барабаны конвейеров ограждаются таким образом, чтобы лента закрывалась на расстоянии не менее 1 м от барабана.

Производительность конвейера 60 т/ч при плотности материала 1 т/м3, дальность транспортирования материала — до 80 м.

Передвижной ленточный конвейер

Передвижные конвейеры (рис. 4) используют для перемещения негашеной комовой извести на расстояние 5-15 м. Конвейер состоит из сварной стальной фермы 4, на которой установлены роликовые опоры 3, приводной 6 и натяжной 1 станций, гибкой прорезиненной ленты 5 и опорного шасси 7, 9 с ходовыми колесами 8.

Приводная станция 6 состоит из электродвигателя, редуктора и приводного барабана. Натяжная станция 1 включает натяжной барабан и натяжное устройство в виде двух винтов, при вращении гаек которого барабан перемещается, обеспечивая нужное натяжение ленты.

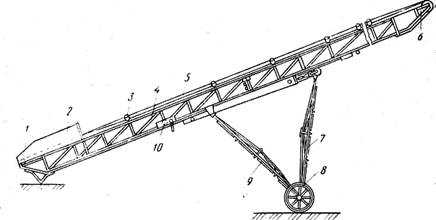

Рисунок 4. Передвижной ленточный конвейер:
  • 1, 6 — натяжная и приводная станции;
  • 2 — загрузочная воронка;
  • 3 — роликовая опора;
  • 4 — ферма;
  • 5 — лента;
  • 7, 9 — подвижная и неподвижная опоры;
  • 8 — ходовые колеса;
  • 10 — лебедка.

Рабочим органом конвейера служит лента 5, огибающая приводной и натяжной барабаны. Верхняя ветвь ленты 5 поддерживается желобчатыми роликовыми опорами 3, а нижняя — плоскими.

Подвижная опора 7 верхним концом прикреплена к двум кареткам, перемещающимся по направляющим фермы. Каретки передвигаются с помощью ручной лебедки 10 и полиспаста. При перемещении подвижной опоры по направляющим меняется высота разгрузочного конца конвейера.

Передвижной конвейер имеет проектную производительность 90 т/ч при плотности материала 1 т/м3, ширину ленты 400 мм, скорость движения ленты 1,6 м/с, наибольшую высоту разгрузки материала 3,8 м.
