Ле́нточный фундамент представляет собой замкнутый контур (ленту) – полосу из железобетона, укладываемую под всеми несущими стенами здания и распределяющую вес здания по всему своему периметру. Таким образом, оказывая сопротивление силам выпучивания почвы, избегая проседания и перекоса здания.
Ленточный фундамент позволяет возводить на своем основании различные строения: от деревянных до монолитных домов. При этом использовать намного меньшее количество строительных материалов, и проводить меньшее количество земляных работ в сравнении с фундаментом монолитным (и в конечном итоге, заметно снижает стоимость всего фундамента), что делает ленточный фундамент самым популярным видом основания при строительстве загородных домов и дач. Примечание: Не слишком стоит доверять статье в том виде, в котором она есть сейчас. Например, неверно употреблены термины: «в сравнении с фундаментом монолитным» — ленточный фундамент тоже может быть монолитным.
Устройство ленточного фундамента производится на песчано-гравийную подушку, которая сверху покрывается гидроизоляцией во избежание ее размытия грунтовыми водами. Если вес возводимого здания не высок, например небольшой деревянный дом, то устройством подушки из песка и гравия можно пренебречь.
По способу устройства выделяют два вида ленточного фундамента:
- Монолитный
- Сборный
Устройство монолитного ленточного фундамента предполагает вязку арматурного каркаса и заливку его бетоном на самом строительном объекте, за счет чего и достигается целостность, или неразрывность – монолитность основания.
Сборный ленточный фундамент (так же как и в случае с железобетоном) предполагает крепление между собой железобетонных блоков. Данное крепление выполняется посредством цемента с использованием армирования.
По глубине заложения:
- Мелкозаглубленный
- Глубокозаглубленный
Выбор глубины заложение фундамента зависит от несущей способности почвы и предполагаемых проектных нагрузок на него.
Например, для того чтобы поставить деревянный дом, устройство фундамента не должно быть глубоким, а в случае возведения тяжелого монолитного дома, будет целесообразным устройство его фундамента, опирающегося на более плотные слои грунта. К тому же, деревянный или каркасный дом сам по себе является легким строением, и давление оказываемое таким зданием на фундамент, а следовательно и на почву, часто может оказаться недостаточным для препятствования силам выпучивания почвы, которые будут стремиться выдавить дом.
Ленточный фундамент также как и монолитный, позволяет устройство цокольного этажа, либо подвала. В случае наличия подвала, верхние слои грунта, находящиеся внутри фундамента, между его стен, снимаются. И соответственно, если цокольный этаж не планируется – грунт можно не трогать, и таким образом сократить количество земляных работ.
Для того чтобы избежать чрезмерного давления веса строения на фундамент, ширина его стенок не должна быть уже ширины стен возводимого здания.
Как правило, для более устойчивого положения здания, ширина стенок фундамента должна быть больше ширины стен здания, минимум на 10 (десять) см. Также, для более устойчивого положения всего строения, ленточный фундамент делают расширяющимся к основанию. То есть, его поперечное сечение выглядит в виде трапеции, расходящейся к основанию. Также возможно и устройство ленточного фундамента с поперечным сечением в виде прямоугольника.
Как известно, фундамент испытывает и поперечные и продольные нагрузки. В случае с ленточным фундаментом, избежать поперечных нагрузок достаточно просто. Для этого необходимо сделать высоту фундамента в два раза (или более) больше его ширины. Это позволит заметно снизить количество поперечных нагрузок и избежать поперечной деформации фундамента. Именно это и обуславливает возможность использования в арматурном каркасе ленточного фундамента в качестве поперечной арматуры – гладкую арматуру.
Вся конструкция ленточного фундамента испытывает на себе, в основном, продольные нагрузки.
Они связаны с неравномерной нагрузкой здания на основание и силами выпучивания почвы. Поэтому продольная арматура в стальном каркасе фундамента должна быть с ребристой (с переменным поперечным сечением) , которая обеспечивает лучшее сцепление стали с бетоном и позволяет выдерживать более серьёзные нагрузки. Слабым местом в ленточном фундаменте являются его углы. Они больше всего подвержены сколам, разломам и другим видам деформации. Поэтому армирование углов должно быть выполнено с максимальной тщательностью.
Незаглубленный ленточный фундамент — технология возведения и этапы создания
Любой дом начинается с фундамента. Выбор его типа определяет и другие параметры проекта, такие как материал, этажность и скорость постройки дома. Существует много типов фундаментов, но для строительства загородных домов сейчас часто используется простой и надежный незаглубленный ленточный фундамент.
Содержимое
- 1 Где и для каких проектов его можно использовать?
- 1.1 Технология возведения
- 2 Этапы создания
- 2.
1 Вывод
- 2.
1 ВыводГде и для каких проектов его можно использовать?
Этот тип фундамента представляет собой бетонную ленту, размещаемую под каждой из внешних стен, и, кроме того, под внутренними несущими стенами коттеджа. Он дешевле в возведении, чем заглубленный, и намного надежнее, чем простой незаглубленный. В строительстве он выполняет три основные функции:
- несущую;
- оберегающую строение от деформаций, возникающих в связи с пучнистостью грунта;
- ограждающую внешние стены от воды.

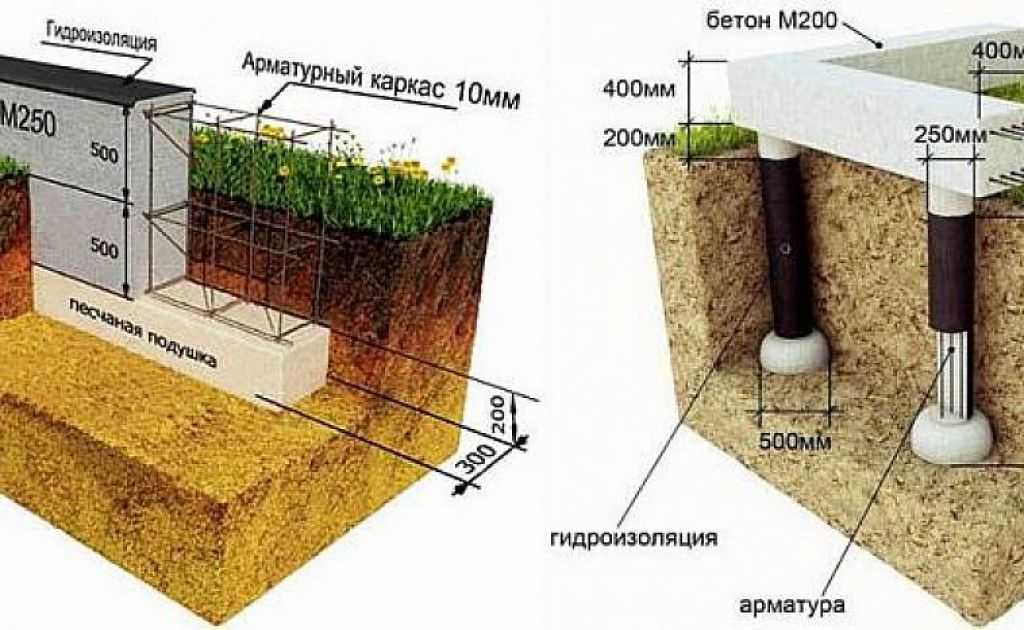

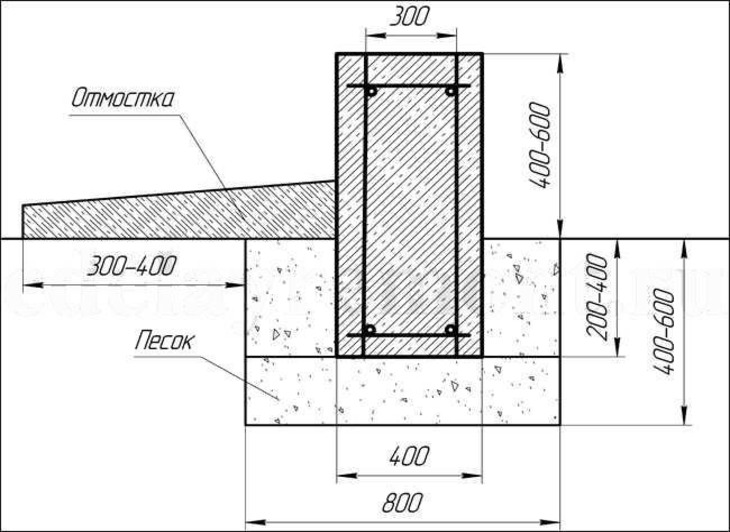

Технически он представляет собой железобетонную раму до 60 см в высоту, и 50 в ширину. Она принимает на себя нагрузку и равномерно перераспределяет ее по всей плоскости фундамента. Сооружают такой тип железобетонного основания обычно на пучнистых грунтах. Их весенняя деформация не может причинить вред такому типу фундамента или расположению всей конструкции, так как технология его производства помогает компенсировать неравномерное давление почв. Накопленное за период промерзания давление высвобождается при таянии снега и практически все типы фундаментов подвергаются деформации, иногда приводящей к трещинам, грозящим устойчивости здания.
Совет! Перед принятием решения о выборе фундамента определите качество и пучнистость грунта на своем участке.
Сегодня незаглубленный ленточный фундамент чаще всего применяется при строительстве малоэтажных жилых домов и хозяйственных построек. При этом строительный материал, служащий для возведения строения, не должен быть очень тяжелым, оптимален такой тип фундамента домов и бань из бруса или оцилиндровнного бревна. Для более массивных строений необходимо использовать более глубого углубленные в землю виды фундамента. Также надо учитывать, что длина стены здания не должна превышать 7 метров, иначе будет сложно распределять нагрузку одинаково по всей длине бетонной ленты.
Технология устройства незаглублённого ленточного фундамента предусматривает, что он может быть возведен в достаточно короткие сроки, что очень актуально в частном жилом строительстве, когда для зимней усадки дома со стройкой необходимо уложиться в один сезон.
Для тех, кто выбрал незаглубленный ленточный фундамент, цена его тоже станет приятной неожиданностью, он на сегодняшний день относится к категории наиболее экономичных.
Стоимость материала и работ составит не более 4-6% от стоимости всего строительства, при этом он оказывается на 40% дешевле, чем заглубленные варианты.
Технология возведения
По способу создания этот тип фундамента делится на три группы:
- монолитные;
- сборно-монолитные;
- состоящие из отдельно сформированных бетонных или железобетонных элементов.
Выбор типа остается на усмотрение проектировщика. Расчеты основываются на нормах, утвержденных СНиП 2.02.01-83 «Основания зданий и сооружений», при обязательном предварительном определении категории грунта.
Если в первом случае бетон заливается в форму, то во втором и в третьем случае используются заранее подготовленные и просушенные бетонные блоки длиной от 2 до 3 метров. Между собой они прочно соединяются путем скрутки или сварки.
Обязательна установка по периметру ленты и горизонтальной арматуры, часто предусматривают и дополнительные, скрепляющие блоки стальные пояса. В самих бетонных блоках устраиваются вентиляционные отверстия.
Помимо простоты технологии создания, ленточные незаглубленные фундаменты обладают рядом дополнительных преимуществ. Это быстрота их сооружения, возможность построить его самостоятельно, без привлечения строительной компании, невысокая стоимость.
Этапы создания
Разработка проекта незаглубленного ленточного фундамента обычно не занимает много времени, примерно также быстро как спроектировать, можно и возвести.
Как любое строительство, сооружение этого типа основания начинается с того, что выкапывается неглубокий котлован. В этой траншее сооружается подушка из песка и щебня для незаглубленного ленточного фундамента. На практике используется соотношение 40% мелкого гравия и 60% песка. Она должна обеспечить и предохранить бетон от соприкосновения с деформируемыми грунтами.
Толщина подушки рассчитывается исходя из степени пучения почв, именно поэтому предварительное изучение грунтов обязательно. Подушка создает слой несмерзающегося, непучнистого грунта помогает избежать деформации за счет нижнего давления. Если на участке высокий уровень грунтовых вод, то под самой подушкой целесообразно устроить и слой дренажа.
Совет! Для создания таких подушек можно использовать не только песок и щебень, но и керамзитовый гравий, и котельный шлак, что поможет снизить стоимость строительства.
Смесь песка и гравия тщательно утрамбовывается, возможно, будет необходимо досыпание смеси. Далее, если бетон заливается, а не используются блоки, на всю высоту будущего фундамента сооружается деревянная опалубка. Она должна быть цельной, чтобы обеспечить монолитность ленты. Нельзя создавать холодные швы, так как резко снизят степень устойчивости конструкции. Максимально необходимо укрепить углы опалубки, на них придется самое активное давление бетона.
Далее необходимо рассчитать и установить арматуру. Как уже было отмечено, расчет происходит исходя из требований СНиП, где указывается, что диаметр прутом должен быть не меньше 14 мм, только такой гарантирует устойчивость. Одной из целей строителя должно стать создание жесткой, прочной рамы, перераспределяющей неравномерное деформационное давление и компенсирующей его.
Заливка бетона должна проводиться в разные части опалубки, не пытаясь начать с одного угла и продолжить заливать по всему периметру. Неравномерность заливки обеспечит большую равномерность при застывании. Выравнивать бетон необходимо при помощи вибратора или простого деревянного молотка, который при постукивании им по всему периметру поможет выгнать лишний воздух.
После устройства подушки и устройства опалубки и арматуры можно приступать к заливке бетона. Но при грамотном строительстве стоит предусмотреть и слой гидроизоляции, и слой дополнительного утепления.
Вывод
Выбор этого типа фундамента поможет решить большинство задач, стоящих перед проектировщиком, обеспечив невысокую цену строительства при хороших показателях надежности и долговечности постройки.
Видео про изготовление незаглубленного ленточного фундамента:
Ленточный фундамент — Проектирование зданий
Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.
Редактировать эту статью
Последняя редакция 19 декабря 2022
См. вся история
|
Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.
В очень широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.
Ленточные фундаменты (или ленточный фундамент) — это тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые возводятся поверх фундамента. , расположенные по центру их длины.
Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью.
Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.
Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.
Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.
Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.
Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.
Широкий ленточный фундамент может потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.
Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.
При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки.
Дополнительную информацию см. в разделе Фундаменты Raft.
Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.
Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.
Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».
- Утвержденный документ А.
- Несущая способность.
- Фундамент ленточный кирпичный.
- Фундаменты зданий.
- Сваи забивные.
- Фундаменты в фундаментах.
- Насколько глубоким должен быть фундамент.
- Как спроектировать плитный фундамент.
- Подложка фундамента.
- Свайные фундаменты.
- Сплошной фундамент.
- Фундамент траншейный бутовый.
- Ступенчатый фундамент.
- Недра.
- Траншейный фундамент.
- Виды земляных работ.
- Типы кулисных фундаментов.
