Ленточный фундамент технология строительства: Устройство ленточного фундамента технология

Применение ленточного фундамента необходимо в следующих случаях:

Область использования ленточного фундамента

• Предполагается возведение бетонных, каменных или кирпичных стен.
• В доме планируется монтаж монолитных, железобетонных или металлических перекрытий, которые имеют достаточно тяжелый вес.
• Неоднородный грунт на участке создает угрозу неравномерной осадке фундамента, что может привести к деформации и разрушению стен дома.
• Проект дома предполагает обустройство подвала или цокольного этажа. В этом случае ленточный фундамент может выступить в роли стены подвального помещения.

к оглавлению ↑

Выбор места для ленточного фундамента

Правильно выбранное место для устройства ленточного фундамента обеспечит прочность и надежность всему строению.

Место для устройства ленточного фундамента

• Оползание грунта, трещины и провалы говорят о том, что грунтовые воды расположены очень близко.
• Наличие трещин на основаниях строений, которые были возведены ранее на рядом расположенных участках, говорит о непригодности грунта для строительства.
• Не стоит производить закладку ленточного фундамента в зоне сезонного разлива водоемов. Строительство должно располагаться как можно дальше от опасного участка.
• Уровень промерзания грунта – один из важных критериев, так как ленточный фундамент устраивается на глубине ниже этого показателя.
• Лучше всего возводить фундамент на горизонтальном ровном участке.

Для получения точных параметров можно обратиться к специалистам, которые с применением специальной техники определят оптимальную глубину закладки фундамента и его правильное расположение.

к оглавлению ↑

Материалы для обустройства фундамента

Возведенное основание должно прослужить максимальное количество лет, а для этого следует использовать прочные материалы. Чаще всего ленточный фундамент возводится из следующих материалов:

• Армированный бетонный монолит. Данное основание очень прочное, при правильной эксплуатации может прослужить около 150 лет.
• Бутовый фундамент также может эксплуатироваться на протяжении 150 лет.
• Срок службы фундамента с использованием керамического кирпича составляет почти 50 лет.
• Бетонные блоки, используемые при возведении фундамента, продлевают срок службы основания до 75 лет.

к оглавлению ↑

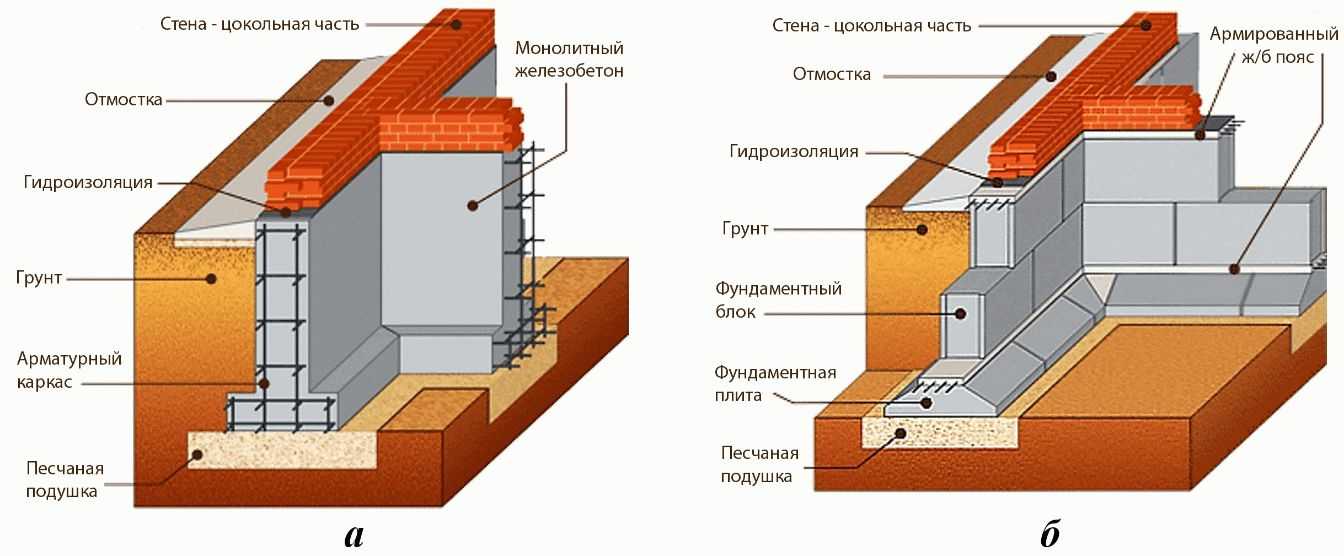

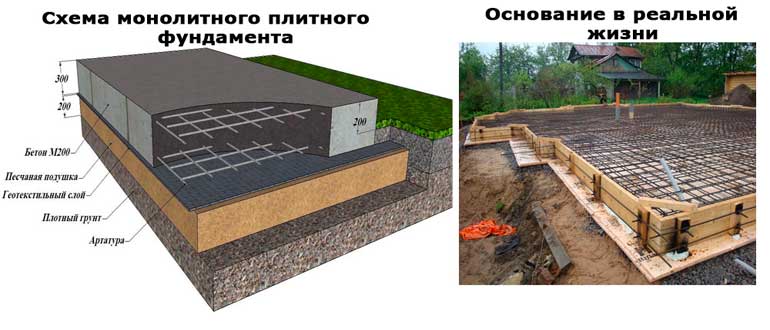

Виды ленточных фундаментов

В зависимости от используемого материала фундамент может быть:

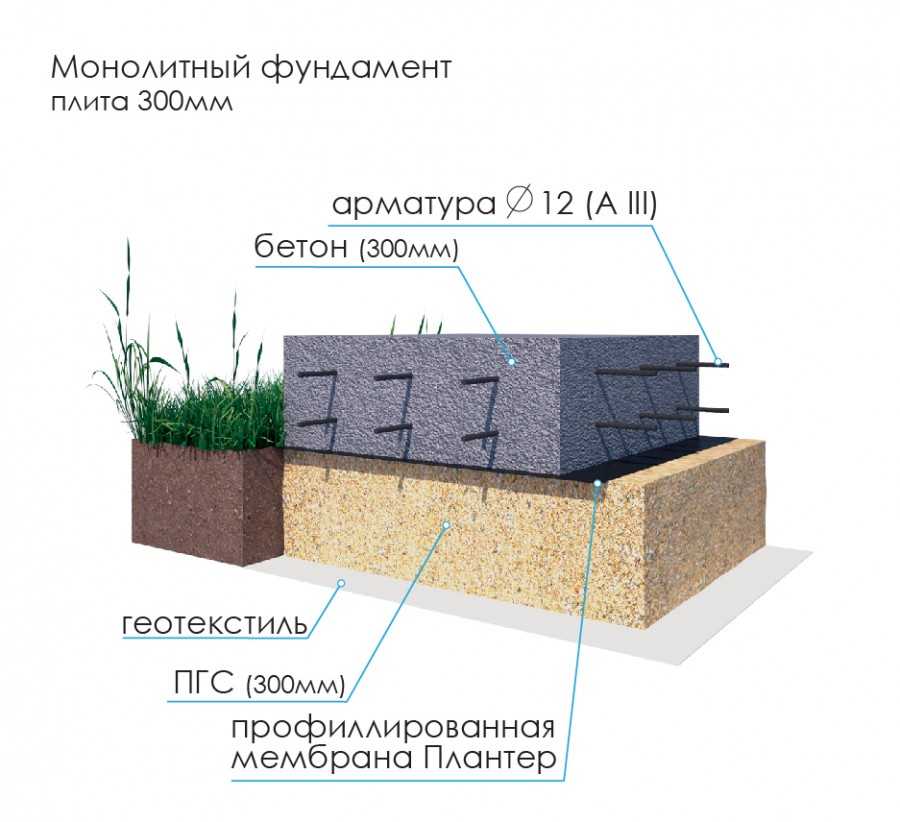

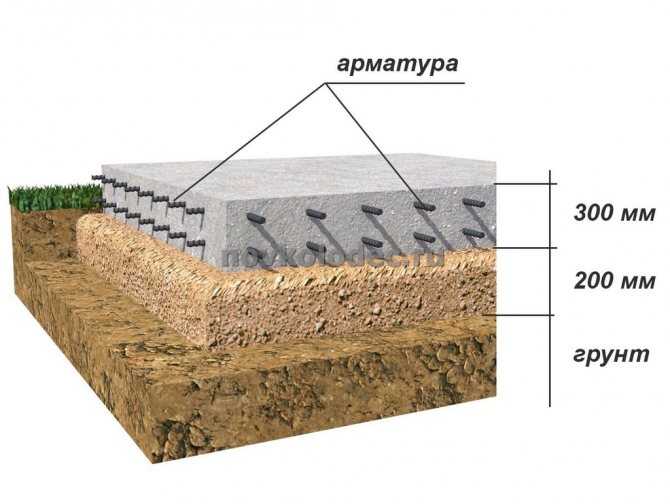

• Монолитным. Данное основание возводится непосредственно на строительном участке.

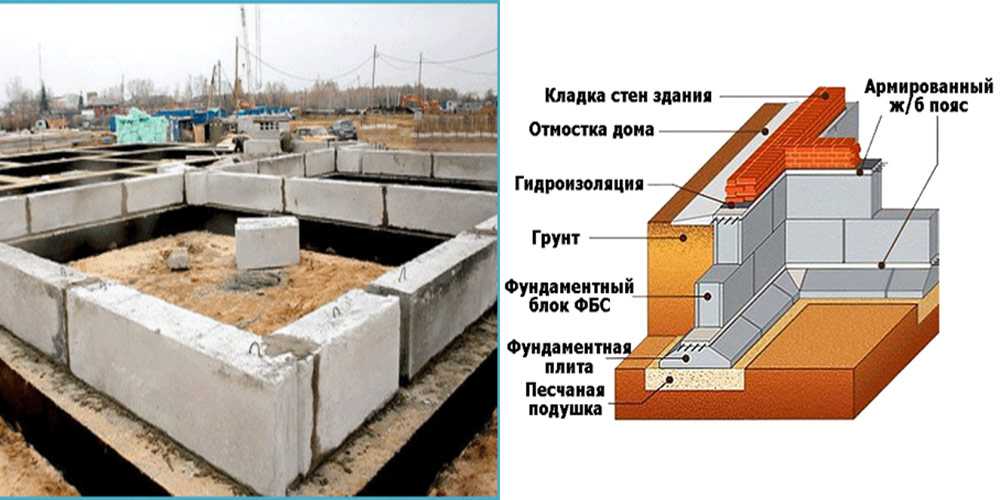

• Сборным. Фундамент этого вида возводят из кирпича (без привлечения строительной техники) или бетонных блоков (для их укладки требуется грузоподъемная техника).

Разновидности ленточного фундамента

Кроме этого, в зависимости от предполагаемой нагрузки возможно строительство фундамента двумя способами:

• Мелкозаглубленный фундамент закладывают по периметру всего дома, чтобы равномерно распределить нагрузку. Данный вариант позволяет сократить материальные затраты на основание, но при этом подходит только для легких построек. Чаще всего мелкозаглубленный фундамент возводится под одноэтажные кирпичные, деревянные, каркасные и блочные дома. Максимальная глубина закладки такого фундамента может достигать 60 см.
• Заглубленный фундамент более прочный и устойчивый, поэтому подходит для строительства многоэтажных кирпичных и каменных домов, а также для строений, имеющих тяжелые перекрытия. Заглубленное основание может быть залито цельным монолитом, или сложено из бетонных блоков, скрепленных бетонным раствором. Закладка монолитного фундамента достигает глубины 120 см, то есть ниже уровня промерзания грунта.

к оглавлению ↑

Возведение ленточного фундамента своими руками

Чтобы ленточный фундамент отличался прочностью, необходимо соблюдать определенный порядок действий:

1. На первом этапе участок очищается от растительного слоя грунта, вырубаются деревья и кустарники в непосредственной зоне строительства и в радиусе 5 метров вокруг нее. Площадку выравнивают, и с помощью колышков и веревки проводят разметку. В это же время на участок следует доставить необходимые строительные материалы.
2. Далее, придерживаясь разметки, роют траншею. Работу можно проводить вручную или с применением техники. По ширине траншея должна быть немного больше фундамента. Дно траншеи выравнивают, пользуясь уровнем, и тщательно утрамбовывают. Затем выполняют следующие действия:
   • Дно траншеи засыпают слоем песка в 3-3,5 см, его смачивают и уплотняют.
   • Песчаная подушка накрывается гидроизоляционным материалом.
   • Используя доски или влагостойкую фанеру, сооружают опалубку. Она должна возвышаться над землей на 15 см. С помощью уровня проверяют вертикальность стенок опалубки.
   • Для укрепления верхнего края опалубки стенки соединяют перемычками. Обязательно оставляют отверстия для проведения коммуникаций.
   • Внутри опалубки укладывают толь или рубероид.

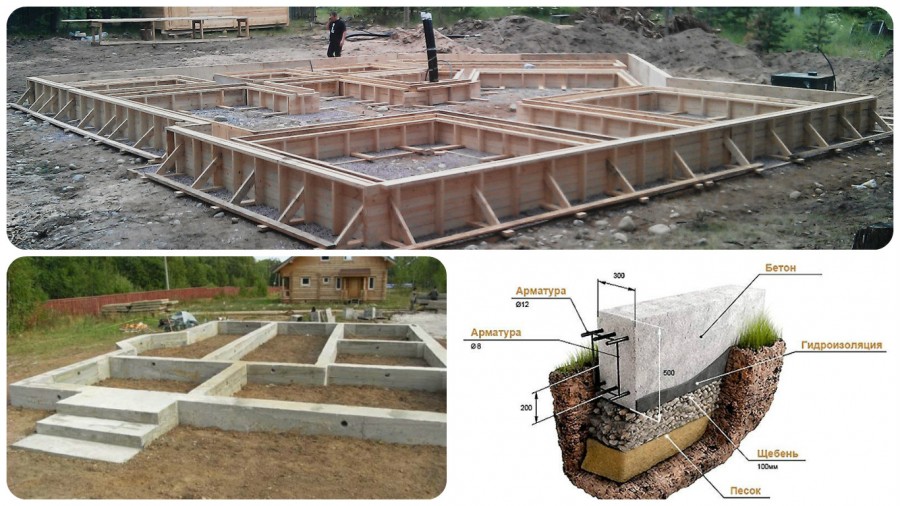

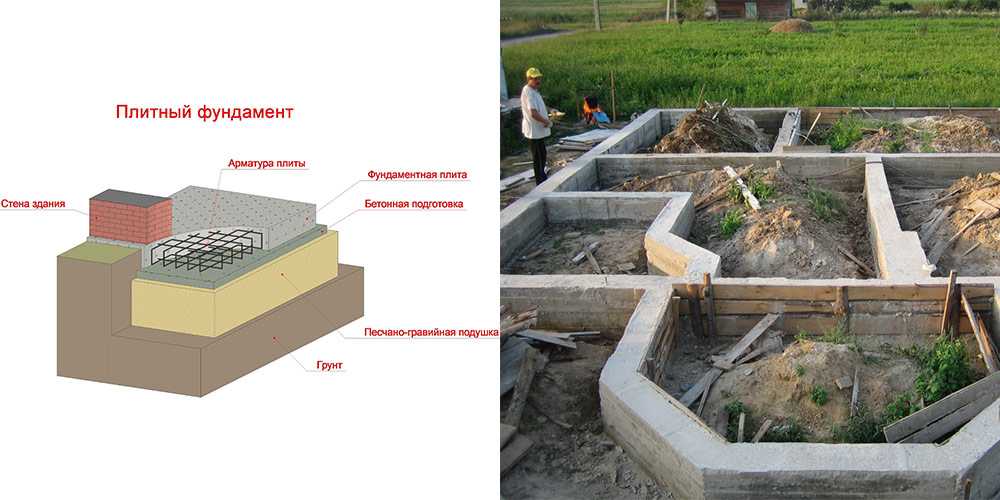

Опалубка для ленточного фундамента

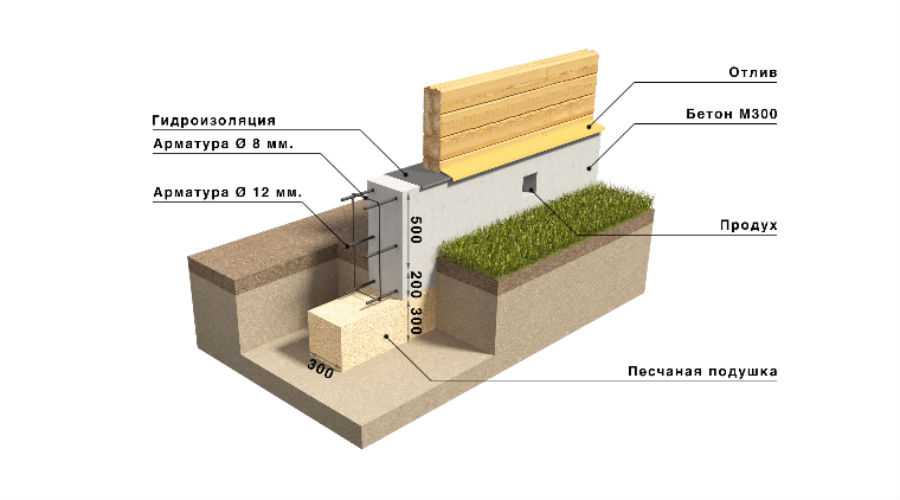

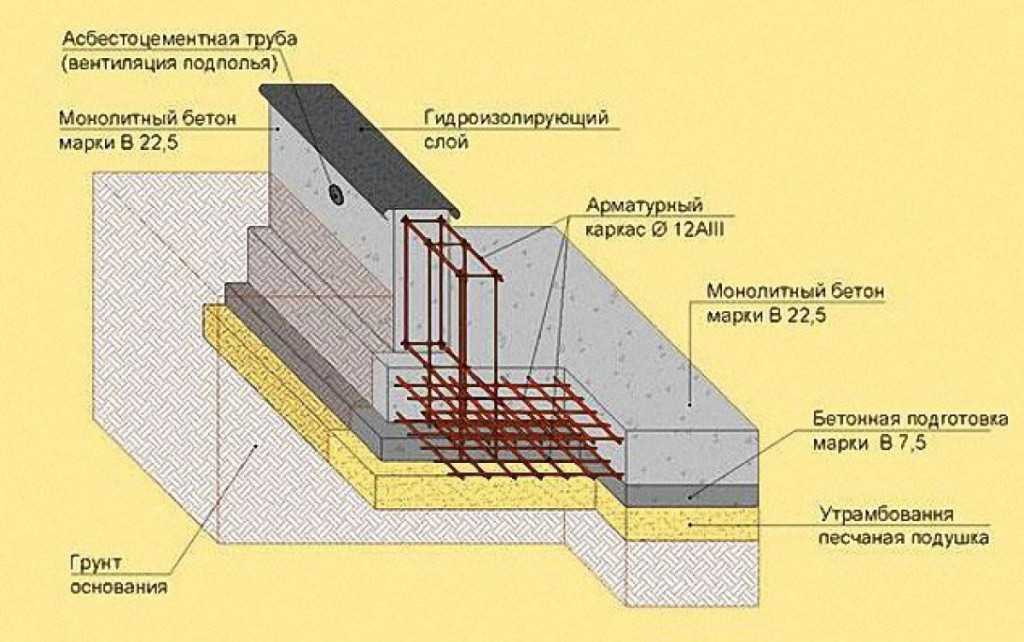

1. На следующем этапе проводят армирование ленточного фундамента. Оптимальным вариантом считается каркас из арматуры, имеющей диаметр 12-18 мм. Укладка прутьев для создания каркаса ведется в два ряда вдоль всей траншеи. Для связки прутьев следует использовать мягкую проволоку.
2. Подготовленная траншея заполняется бетоном марки М250 или М300 густой консистенции. Заливка бетона ведется по следующим правилам:
   • Заливать раствор лучше всего в один прием с использованием желоба, при этом подача бетона должна проводиться с небольшой высоты, чтобы бетонная смесь не расслаивалась.
   • Каждые 15-20 см раствора уплотняются, для этого можно использовать вибропресс. Можно провести ручное уплотнение бетона. Для этого смесь протыкают штыковой лопатой, периодически постукивая по стенкам деревянной опалубки.
   • Не рекомендуется заливать бетон в зимнее время. Если проведение этих работ неизбежно, то рекомендуется использовать бетонный раствор с применением специальных добавок.
   • Заливая бетонный раствор в жаркий летний день, нужно обеспечить укрытие фундамента от солнечных лучей. Также рекомендуется периодически смачивать бетон, чтобы предотвратить его растрескивание.
3. Залитый ленточный фундамент оставляют на 5-6 дней, для застывания бетонной смеси. После этого можно снимать опалубку. Однако проводить последующие строительные мероприятия лучше всего через месяц. За это время бетонная смесь полностью затвердеет.
4. После снятия опалубки фундамент покрывают битумным раствором. Можно использовать листы рубероида.
5. На завершающем этапе фундамент с боков засыпают песком и грунтом.

к оглавлению ↑

Ошибки, допускаемые при обустройстве фундамента ленточного типа и их последствия

Прочность основания – залог надежности возводимого строения в течение многих лет. Однако при устройстве ленточного фундамента в целях экономии времени и материальных затрат строители допускают ошибки. На первый взгляд недочеты кажутся мелкими, но в последствии они могут привести к серьезным разрушениям и основания и всего дома.

1. Некачественное исследование грунта на участке. При неправильном определении глубины промерзания грунта или не точном определении залегания грунтовых вод качество устраиваемого основания значительно снижается. Следовательно, фундамент прослужит не 100 лет, а намного меньше. Аналогичный результат можно получить, если пренебречь показателями пучинистости грунта и его просадки.
2. При замешивании бетонного раствора допускаются следующие ошибки:
   • Используется цемент низкой марки.
   • Не соблюдаются пропорции.
   • Допускается смешивание раствора с землей.

   Данные факторы отрицательно влияют на качество готового бетона и фундамента в целом.

3. Использование расколотых бетонных блоков или арматуры несоответствующего размера может привести к преждевременному растрескиванию фундамента.
4. Много ошибок допускается на основном этапе возведения ленточного фундамента:
   • Неправильная разметка может привести к перекосу фундамента.
   • Траншея, вырытая на недостаточную глубину, также пагубно скажется на качестве основания.
   • Неправильная укладка гидроизоляции приведет к утечке воды из бетонного раствора, чем ухудшит его прочность.
   • Не выдержанный температурный режим при застывании бетона отрицательно скажется на прочности фундамента.
   • Преждевременное снятие опалубки приведет к уменьшению срока службы фундамента.

Чтобы избежать этих ошибок, необходимо тщательно контролировать каждый этап возведения ленточного фундамента.

к оглавлению ↑

Ориентировочная стоимость ленточного фундамента

При проектировании дома рассчитывается стоимость каждого этапа. При подсчете затрат на возведение фундамента ленточного типа во внимание берутся следующие факторы:

• Стоимость материала для обустройства фундамента.
• Исследование и подготовка участка.
• Рытье траншеи и подготовка основания.
• Сборка опалубки.
• Армирование фундамента.
• Заливка бетоном или установка блоков.
• Использование строительной техники.
• Привлечение дополнительных трудовых ресурсов.

Нельзя утверждать об одинаковой стоимости ленточного фундамента. В разных регионах она может быть разной.

Фундамент является самой ответственной частью строения, поэтому при его закладке необходимо соблюдать все правила и рекомендации. Это поможет избежать неприятных ситуаций при эксплуатации основания.

Технология возведения ленточного фундамента

Строительство любого дома или подсобной постройки начинается с фундамента. В зависимости от того какой его вид выбран, будут предопределяться и максимальный вес конструкции, и ее долговечность. На сегодняшний день чаще всего при самостоятельном возведении загородных домов прибегают к технологии возведения ленточного фундамента.

Связано это с тем, что создание его – достаточно простое дело, которое не требует наличия специальных навыков. Для того чтобы строительство ленточного фундамента прошло легко, следует четко соблюдать технологию его устройства. Все работы можно провести в кратчайшие сроки, что немаловажно при ограниченном количестве свободного времени. Расчет фундамента ленточного типа производить сейчас очень удобно благодаря существованию многочисленных онлайн калькуляторов.

Основные виды

Ленточный фундамент имеет большое разнообразие видов. Однако при загородном строительстве, как правило, используют несколько основных. К ним относятся:

• •    ленточно-монолитный – отлично выдерживает повышенные нагрузки и представляет собою единую железобетонную конструкцию. Технология ленточно-монолитного фундамента позволяет создавать очень надежное основание для тяжелых строений. К сожалению, цена его весьма высока, поскольку для его создания требуется большой объем материалов. Для легких каркасных домов возведение такого основания неоправданно;
• •    столбчато-ленточный – является самым распространенным в загородном строительстве. Технология строительства ленточно-столбчатого фундамента позволяет соединить воедино лучшие качества этих двух разновидностей опор;
• •    .ленточно-свайный – применяется для легких построек на ненадежных грунтах. Технология ленточно-свайного фундамента представляет собой установку свай с последующим возведением на них ленточного фундамента.

Разделяется ленточный фундамент и по глубине заложения. По этому признаку его делят на два типа:

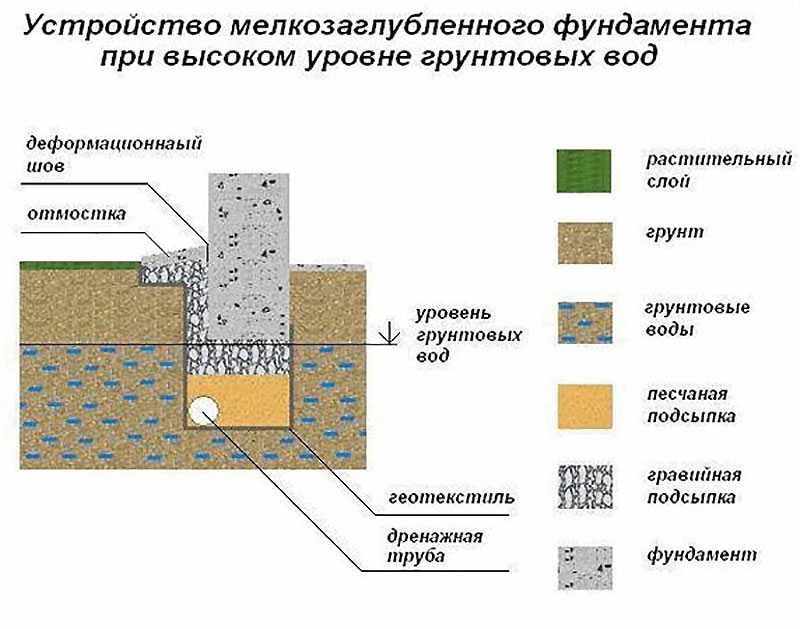

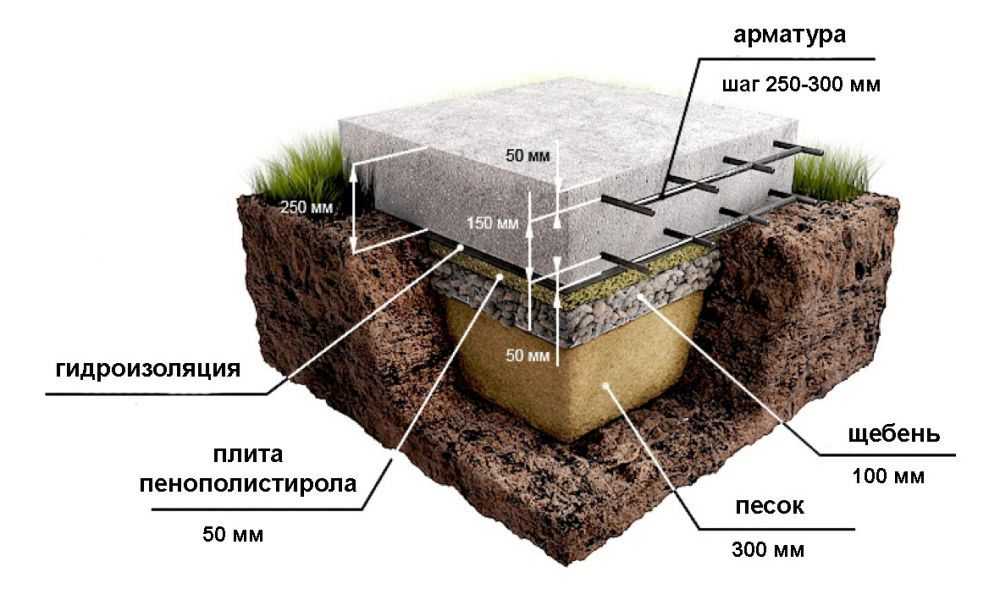

• •    мелкозаглубленный ленточный фундамент – предназначен для легких построек, возводимых на качественном грунте, у которого отсутствуют подвижки;
• •    фундамент глубокого заложения – создают для тяжелых построек, опора которых должна быть особо прочной.

Определившись с тем, каким будет фундамент для дома, можно приступать к его возведению.

Подготовительные работы

Технология устройства ленточного фундамента предусматривает не только само его создание, но и этап подготовительных работ. Если им пренебречь, можно ожидать сложностей при строительстве и проблем в процессе эксплуатации.

Для начала участок, на котором будет возведена постройка, размечают при помощи клиньев и веревки. При разметке важно учитывать, что оптимальная ширина фундамента составляет сорок сантиметров.

После завершения разметки проводят осмотр поверхности на неровности и определяют ее максимально низкую точку. Нужно это для того, чтобы, выкапывая траншеи для фундамента, везде выдержать их одинаковую глубину. Дно траншеи на его ровность следует проверять уровнем. Боковые стенки необходимо максимально выровнять. Такие мероприятия важны для полного соблюдения технологии обустройства ленточного фундамента.

Постройка фундамента

Согласно технологии возведение ленточного фундамента можно разделить на два этапа: установка опалубки и арматуры и непосредственно сама заливка фундамента. Правильность проведения этих работ – гарантия надежной основы для дома на долгие годы.

Для того чтобы залить фундамент необходимо создать качественную опалубку. Она должна быть водонепроницаемой, чтобы залитый бетон не пропускал влагу в почву. Самым недорогим и качественным материалом для опалубки является рубероид. Использование его предусмотрено технологией изготовления ленточного фундамента.

Рубероид закрепляют на стенках и дне траншеи при помощи гвоздей для шифера. Над поверхностью земли делают из обрезной доски опалубку, минимальная высота которой должна быть не менее тридцати сантиметров. Доски надо плотно подогнать друг к другу, чтобы через щели не вытекал залитый бетон.

После того как опалубка готова, начинают установку арматуры. Для этого используют металлические прутья диаметром от восьми до двенадцати сантиметров. Их нарезают на необходимую длину и начинают устанавливать. Закрепляется арматура, как к стенкам, так и между собой, при помощи стальной проволоки. Если использовать сварку, то прочность будет ниже.

Имеет свою технологию и заливка ленточного фундамента. Соблюдение ее очень важно, так как без этого прочности основания добиться невозможно. Подготовленный бетон заливают не сразу, а слоями от десяти до двадцати сантиметров. Каждый слой для удаления воздушных полостей немного трамбуют и протыкают в нескольких местах прутом. Таким способом заливают фундамент до верха опалубки. Верхний слой максимально выравнивают при помощи мастерка. Далее его прикрывают пленкой и оставляют сохнуть (примерно на месяц). Первые дни фундамент, чтобы обеспечить ему большую прочность, обильно поливают водой.

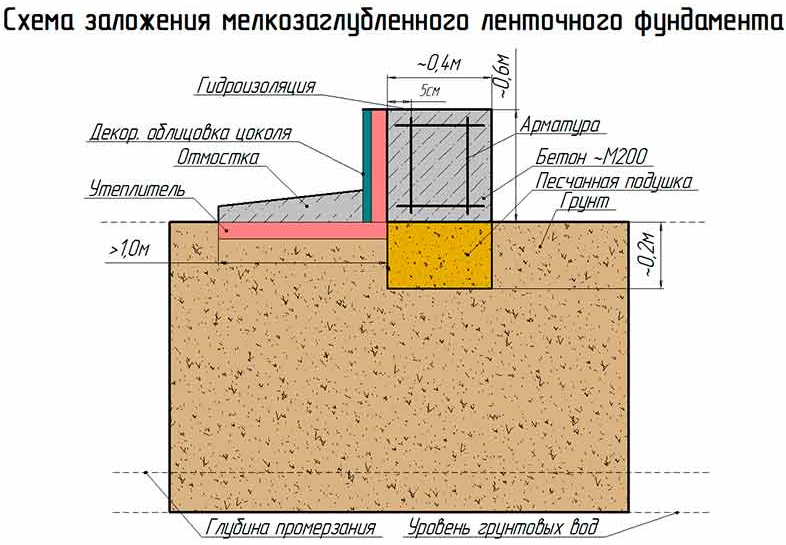

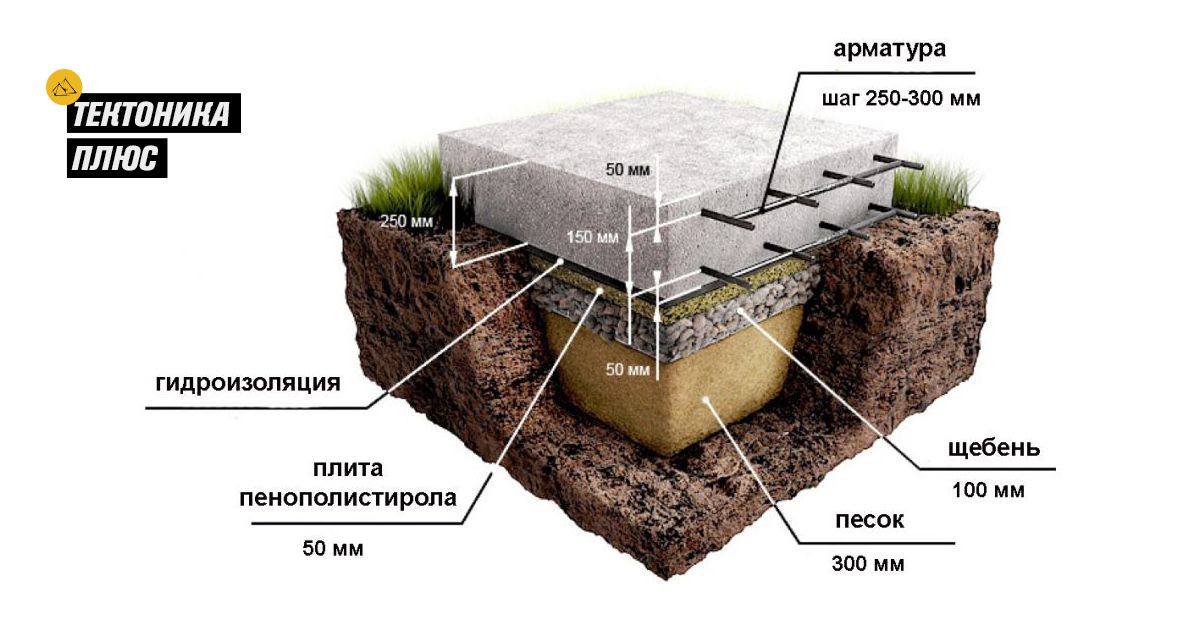

Мелкозаглубленный ленточный фундамент имеет очень схожую технологию возведения. Однако строительство его допустимо только на качественном грунте и при малом весе постройки. Для того чтобы увидеть технологию возведения ленточного фундамента стоит обратиться к видео материалам.

При расчете количества необходимых для ленточного фундамента материалов следует воспользоваться онлайн калькулятором, позволяющим практически точно определить их объемы.

Способ устройства ленточных фундаментов с продольным раструбом

Изобретение относится к устройству фундаментов промышленных зданий или других подобных зданий из железобетона и, в частности, к некоторым сборным деталям, которые становятся составными частями фундаментов.

Область изобретения описана в Классификации IPC E 02 D 27/00, которая в целом относится к строительству или фундаментам, или, в частности, к группе E 02 D 27/32.

Изобретение относится к устройству специальных ленточных фундаментов с продольным раструбом-пазом, предназначенных для большепролетных строительных конструкций со стенами из прямостоячих несущих консольных панелей, поддерживающих конструкцию кровли с межэтажными конструкциями или без них. В частности, изобретение относится к способу и устройству для строительства подземного здания указанного фундамента.

В традиционном процессе возведения фундамента фундамент здания формируется из монолитного бетона, что занимает несколько дней и много человеко-часов. Настоящее изобретение значительно упрощает традиционный процесс, сводя его к однодневному процессу, который требует крана, некоторого специализированного оборудования и всего нескольких рабочих для значительно упрощенной задачи подготовки такого фундамента.

Традиционная процедура, которая кратко описана здесь для сравнения с настоящим изобретением, начинается с выкапывания траншеи в земле ниже линии промерзания на требуемую глубину по периметру планировки здания. На следующем этапе дно траншеи заливается тонким бетонным покрытием, которое затвердевает не менее суток, чтобы обеспечить ровную и чистую поверхность, на которой укладывается сварная сетчатая арматура ленточного фундамента и арматура продольного швеллера ( или розетки) можно аккуратно разместить. При этом автобетоносмесители доставляют бетон на строительную площадку и заливают его для формирования ленточной плиты фундамента. Затем залитому бетону дается дополнительный день для затвердевания, прежде чем будут предприняты последующие шаги. После затвердевания бетона плиты ленточного фундамента армирование должно быть завершено, если оно не было выполнено ранее. На следующем этапе устанавливаются боковые опалубки, закрывающие пространство двух тонких стенок продольного раструбного канала. Наконец, заливается канал раструба, и следующие несколько дней необходимы для того, чтобы бетон достаточно затвердел, чтобы быть готовым к приему панелей.

Длинные и тонкие полосы, содержащие продольные раструбы-пазы, невозможно просто выполнить и точно выровнять без большого количества рабочих часов на строительной площадке, например; подъем огромного количества опалубки и ее выравнивание, укладка арматуры, бетонирование в два этапа (фундамент и раструб отдельно) и другие действия, при которых проблемы, связанные с погодой, могут задержать различные этапы процесса строительства.

Изобретенный способ, являясь заменой ленточного фундамента, традиционно закладываемого на месте, имеет ряд преимуществ по сравнению с предыдущим способом при решении задачи устройства фундамента. Поскольку всегда существует потребность в рационализации процесса, традиционная процедура с помощью настоящего изобретения упрочена и сделана менее трудоемким методом благодаря использованию предварительно отлитых бетонных каналов, которые доставляются на строительную площадку, должным образом выровненные соответствующим аппарат и залил сразу. Более быстрый и простой способ, предлагаемый данным изобретением, приводит к значительной экономии труда и материалов, делая весь процесс устройства фундаментов менее зависимым от погодных условий.

Как описано выше, общим предметом настоящего изобретения является быстрое и экономичное устройство ленточного фундамента с продольной раструбом для упомянутого выше типа конструкции, хотя один и тот же способ и устройство могут быть использованы для устройства нескольких различных типов фундаментов. Типовая несущая панельно-сборная стена, возводимая на ленточный фундамент, служащая для поддержки данного типа конструкции, показана на фиг. 1. Высокие и тонкие стеновые панели ( 1 ) вставляются в пазы продольных раструбов по периметру здания, временно выравниваются и фиксируются клиньями, а затем закрепляются постоянно бетоном, заливаемым в зазор между панелями и тонкими стенками паза, наиболее распространенным способом.

Данное изобретение предусматривает быстрое размещение над траншеей таких длинных сборных железобетонных элементов, которые временно подвешиваются и удерживаются в заданном положении на множестве удерживающих устройств до тех пор, пока все элементы (или по частям) не будут собраны и точно выровнены . Будучи уложенными и прочно закрепленными, сборные элементы прочно встраиваются в залитый на месте бетон ленточного фундамента, становясь частью фундамента, как показано на фиг. 2.

В наиболее распространенных каркасных системах предшествующего уровня техники колонны или рамы, несущие конструкции крыши/пола, опираются на одинарные фундаменты, посредством чего силы и изгибающие моменты передаются на фундаменты сосредоточенно. В данной системе, когда стеновые панели укладываются и нагружаются непрерывно вдоль ленточного фундамента, вертикальные усилия и изгибающие моменты передаются достаточно равномерно (распределяются по единице длины) по фундаменту. По сравнению с одинарными фундаментами, продольные ленточные фундаменты, за счет уменьшенного, существенно меньшего давления на поверхность контакта бетона с грунтом, могут быть заложены на меньшую глубину, благодаря чему равномерное распределение усилий и изгибающих моментов по длине ленты позволяет применять более тонкие и широкие размеры опорной полосы. Продольные раструбы-пазы, обеспечивающие жесткое примыкание стеновых панелей к фундаментам, требуют максимально точного выравнивания общего дна, поэтому их целесообразно отливать в заводских условиях при стабильных условиях, таких как; точные формы, с наличием всех необходимых инструментов в одном месте и защищенные от непогоды.

Применение сборных раструбных блоков, поставляемых на строительную площадку, порождает проблему их точного размещения и выравнивания по всему сформированному каналу, состоящему из множества таких блоков, перед заливкой бетона ленточного фундамента. С этой целью, чтобы завершить весь раструбный канал, а также обеспечить аккуратно подготовленный, идеально выровненный по горизонтали непрерывный продольный канал, используются удерживающие устройства, как показано на фиг. 7. Каждый сборный элемент временно удерживается парой таких устройств, как показано на фиг. 4. Расположенные таким образом, множество повторно отлитых элементов, собранных в канал, полностью нависают над дном траншеи на заданной глубине. Сформированная таким образом висячая продольная розетка, нижние части торцов смежных элементов могут располагаться идеально близко друг к другу, приводиться в соответствие друг с другом, как бы выравниваясь одними и теми же приспособлениями. Обращаясь теперь к фиг. 4, фермы регулируемой длины удерживающих/выравнивающих устройств ( 5 ), перемычка траншей опирается на две опоры ( 6 ), каждая из которых оснащена гидравлическими подъемными прессами для выравнивания вверх/вниз. Боковой наклон сборного элемента внутри траншеи предотвращается его подвешиванием на двух вертикальных стержнях предварительно выровненной длины. Продольный наклон элемента контролируют подъемными прессами на опорах. Движение в направлении оси элемента, а также боковое поступательное движение обеспечивается роликами между корпусом гидронапора и опорными подушками. Тончайшие горизонтальные перемещения в обоих горизонтальных направлениях выполняются путем скольжения корпуса опоры по опорной подушке с помощью гидравлических или подобных средств.

Для получения надлежащего соединения между сборным раструбным элементом и полосой, залитой на месте, необходимо предусмотреть достаточное количество арматуры, выступающей из нижней части сборного элемента, как показано на РИС. 2. Сборный элемент должен быть снабжен определенным количеством продольной арматуры, обеспечивающей небольшие прогибы при подъеме и транспортировке элемента, а также при стоянии над траншеей. После точного выравнивания такую ​​временную подвесную раструбную конструкцию заливают свежим бетоном, таким образом закрепляя ее постоянно.

Основная цель изобретения состоит в том, чтобы предоставить элементы фундамента и методы, которые значительно облегчают и ускоряют подготовку фундамента здания такого типа. Еще одна цель достигается за счет особенностей изобретения, которые позволяют сократить рабочую силу, необходимую для возведения фундамента. Это понятно; если сборные элементы имеют приблизительную длину 12 м, то достаточно небольшого числа квалифицированных рабочих, чтобы соорудить несколько сотен метров готового фундамента в день. Еще одно преимущество заключается в конфигурации сборных элементов, которые можно комбинировать различными способами для создания широкого спектра компоновок фундамента с помощью набора сборных компонентов раструбных каналов, которые могут быть предоставлены и доставлены на работу. сайт для быстрой сборки.

Изобретение особенно подходит для возведения фундаментов промышленных и подобных зданий с большими пролетами, хотя те же компоненты и методы могут быть использованы для любого другого здания, содержащего ленточные фундаменты аналогичного типа.

РИС. 1 представляет собой вид в перспективе типичного здания, опирающегося на ленточный фундамент с продольным раструбным пазом, как описано в настоящем изобретении.

РИС. 2 представляет собой вид в разрезе готового фундамента, показывающий сборный элемент, являющийся составной частью ленточного фундамента.

РИС. 3 представляет собой вид в перспективе сборного элемента.

РИС. 4 представляет собой вид в перспективе фрагмента площадки для строительства фундамента, иллюстрирующий процесс строительства, при котором текущий сборный элемент все еще висит на кране, снабженный удерживающими/выравнивающими устройствами, расположенными в траншее до выравнивания, и ленточной фундаментной плитой из залит фундамент.

РИС. 5 представляет собой вид в поперечном сечении, иллюстрирующий стадию процесса строительства, при которой сборный элемент, временно нависающий над траншеей, крепится горизонтальным болтом и двумя вертикальными стержнями перед повторным подвешиванием на ферме-ферме.

РИС. 6 — вид в поперечном сечении, иллюстрирующий этап строительного процесса, при котором сборный элемент, временно нависающий над траншеей, подвешивается на ферму-ферму, предварительно выровнявшись, и ожидает бетонирования ленточного фундамента.

РИС. 7 представляет собой вид в перспективе удерживающего/выравнивающего устройства, показывающий его составные части. На фиг. 1. Как правило, такие фундаменты, служащие для приема и поддержки данного типа конструкции, содержат непрерывные продольные раструбы-пазы ( 3 ) по всей длине ленточного фундамента ( 4 ). Вертикальные несущие панели ( 1 ), поддерживающие конструкцию крыши (также возможны одна или несколько конструкций междуэтажных перекрытий одновременно), представляют собой тонкостенные широкопрофильные консольные колонны, закрывающие внутреннюю часть здания, с прочно закрепленными нижними концами в продольный раструб фундамента ( 3 ) так, чтобы их верхние концы были свободны для опирания на элементы конструкции этажа.

Компоненты сборных раструбов ( 3 ), как показано на ФИГ. 2, заменяя традиционно отлитые на месте продольные раструбы, которые в случае традиционного строительства представляли бы собой наиболее трудоемкую часть возведения фундаментов, при этом доставляются на строительную площадку и быстро размещаются в подготовленных траншеях, как показано на ФИГ. 4, 5 и 6 . В качестве первого шага траншея ( 8 ) заданной ширины и глубины в соответствии с местными почвенными условиями и условиями площадки выкапывается ниже линии промерзания по периметру планировки здания. Широкие и неглубокие траншеи копают с помощью подходящего экскаватора. Поперечное сечение формы траншеи показано на фиг. 2. В очень связных грунтах предпочтительна форма траншеи, обозначенная пунктирной линией. Чем меньше сцепление грунта, тем более наклонные боковые стороны траншеи потребуются для предотвращения их оползания. В большинстве случаев, за исключением чрезвычайно несвязных грунтов, можно получить прочные грунтовые борта у дна траншеи, куда засыпаются ленточные фундаменты, так что дополнительные боковые опалубки не требуются, как видно на фиг. 2. После того, как траншея вырыта, процесс строительства фундамента, поддерживаемый соответствующим оборудованием и квалифицированной рабочей силой, протекает быстро и непрерывно с небольшим количеством рабочих. Как показано на фиг. 4, кран ( 10 ) подходящей грузоподъемности перемещается вдоль борта траншеи, непрерывно снабжаясь сборными узлами ( 3 ), доставляемыми транспортными средствами ( 11 ) на строительную площадку. Небольшая группа из четырех рабочих, расположенных вокруг траншеи, следуя за краном, выполняет крепление удерживающих/выравнивающих устройств к сборным продольным блокам раструбов. Таким образом, все еще висящий на стропах крана сборный узел раструба ( 3 ), снабженный двумя устройствами ( 5 ) каждый, становится таким образом способным стоять на стропах крана над траншеей, куда он помещается краном с помощью той же группы. Установив таким образом, стропы крана снимаются, и работа продолжается за счет того, что кран берет следующий элемент. Элемент ( 12 ), уже установленный в траншею описанным способом, впоследствии корректируется и выравнивается другой группой рабочих по особенностям удерживающих/выравнивающих устройств. Далее в траншею под нависающие сборно-монолитные раструбные элементы ( 13 ), которые, как показано на фиг. 4, образуют основание ленточного фундамента ( 4 ), прочно соединенного со сборным элементом ( 3 ) через его выступающую арматуру ( 3 . 3 ) согласно фиг. 2. Двигаясь далее, описанным выше кратко способом, вдоль траншеи, процедура занимает не более пятнадцати минут на двадцать метров длины готового фундамента (двадцать метров — это длина сборного блока). Организованная таким образом, с квалифицированными работниками, в условиях отсутствия перерывов или каких-либо помех, процедура выполняется даже со скоростью примерно 1 м/1 минуту, что означает 60 метров в час.

Более точное описание процедуры с необходимыми подробностями приведено в дальнейшем. Удерживающее/выравнивающее устройство ( 5 ), показанное на ФИГ. 7, состоит из основной фермы-фермы ( 5 . 1 ) длиной, превышающей ширину траншеи, с раздвижными концами ( 5 , 2 ), опирающейся на седла ( 6 . 5 ) на верхней части пары регулируемых опор ( 6 ), расположенных с каждой стороны траншеи, как показано на РИС. 6. Легкие фермы ( 5 . 1 ), которые легко переносят два человека, используются для перекрытия траншеи, удерживая подвешенный сборный элемент канала ( 3 ) внутри траншеи ( 8 ) над ее дном. Обе опоры ( 6 ) состоят из гидравлических подъемных прессов ( 6 . 1 ), используемых для перемещения вверх/вниз, размещенных внутри стального корпуса ( 6 . 2 ) с увеличенным основанием ( 6

Сборный раструбный элемент ( 3 ) висит на двух горизонтальных болтах прямоугольной формы ( 7 ), протянутых через прямоугольные отверстия ( 3 . 2 ) в обеих его тонких стенках. Отверстия прямоугольной формы ( 3 . 2 ) используются вместо круглых отверстий, чтобы предотвратить вращение болта вокруг своей оси, обеспечивая таким образом их вертикальное положение при установке на сборный элемент ( 3 ). Горизонтальный болт ( 7 ) подвешен на двух вертикальных стержнях ( 5 . 3 ), протянутых вертикально через отверстия основной фермы-фермы ( 5 , 1 ) симметрично относительно середины пролета. Длина обоих стержней ( 5 . 3 ) регулируется для достижения необходимого положения по высоте сборного элемента ( 3 ) на дно траншеи. Выбранная длина обоих вертикальных стержней ( 5 . 3 ) между вершиной фермы ( 5 . 1 ) и желаемым уровнем горизонтального болта ( 7 ) фиксируется двумя гайки ( 5 . 4 ). Закрепленный таким образом на определенном уровне гайками ( 5 . 4 ) одновременно на обоих устройствах подвесной сборный элемент висит без бокового наклона и готов к выравниванию.

Для целей подъема и перемещения каждый сборный элемент имеет две пары отверстий в его тонких стенках, расположенных примерно на четверть его длины, внутренние ( 3 . 1 ) и внешние ( 3 . 2 ), как показано на фиг. 3. Внутренняя пара отверстий ( ​​ 3 . 1 ) используется для крепления сборного элемента к стропам крана. В процедуре, как показано на фиг. 4, крепясь болтами к внутренним отверстиям ( 3 . 1 ) сборный элемент поднимается с грузовика краном, который, поворачиваясь в сторону траншеи, удерживает подвешенный элемент ( 3 ) на стропах над траншеей, пока рабочие не протянут болт ( 7 ) через оба торцевых отверстия ( 5 . 5 ) двух вертикальных стержней ( 5 . 3 ) и отверстия ( 3 9018 ) . 2 ) в стенах обоих элементов ( 3 ). Оба вертикальных стержня ( 5 . 3 ) (стоящие теперь вертикально из-за того, что их вращение предотвращается болтом прямоугольной формы, как было сказано ранее), кран постепенно опускает сборный раструбный элемент ( 3 ) в канаву до тех пор, пока вершина вертикальных стержней не окажется в пределах досягаемости рук рабочих. Ферма-ферма ( 5 . 1 ) затем соединяется с обеими вертикальными стержнями ( 5 . 3 ), фиксируется гайками ( 5 . 4

8 ) и опирается1 на опоры ( 1

8 ) . ). Теперь сборный элемент ( 3 ), подвешенный на двух удерживающих/выравнивающих устройствах, поддерживаемых с каждой стороны траншеи, можно снять со строп крана. Доска ( 15 ), расположенный над траншеей, используется для обеспечения доступа к устройству.

Точное выравнивание выполняется после того, как сборные швеллерные элементы будут временно размещены довольно грубо. Перед выравниванием точное положение размещенного в данный момент элемента получается путем перемещения его на всех четырех опорах ( 6 ) одновременно вдоль и перпендикулярно его продольной оси. Как было сказано ранее, каждая опора допускает такое движение, сдвигая корпус-основание ( 6 . 3 ) над опорной подушкой ( 6 . 4 ).

Выравнивание с заданием нулевого продольного наклона сборного элемента ( 3 ) выполняется на опорах ( 6 ) парой гидравлических прессов ( 6 . 1 ). Действуя одновременно, указанная пара прессов ( 6 . 1 ) на каждом конце элемента может увеличивать или уменьшать его вертикальный уровень. Если сборный элемент наклонен вбок, активируется однократное нажатие на одной стороне стержня для выполнения небольшой коррекции. Расположенное таким образом множество продольных раструбных элементов, подвешенных на стержнях, образует точно расположенную продольную раструб для всего фундамента, которую можно снова и снова корректировать, пока не будет достигнута требуемая точность. Указанная точность продольного раструба имеет большое значение на более позднем этапе возведения стен, когда панели монтируются и выравниваются в вертикальном положении. Наконец, полностью выровненная продольная раструбная канавка, нависающая над траншеей, заливается свежим бетоном, который заделывается в землю третьей группой рабочих, которые вслед за выравнивающей группой заканчивают работу по вибрированию и стяжке. Залитый на площадке ленточный фундамент ( 4 ) заполняет зазор между сборными продольными раструбами ( 3 ), жестко закрепленными на определенном расстоянии от дна траншеи ( 8 ). После затвердевания бетона ленточного фундамента ( 4 ) подъемно-выравнивающие устройства ( 5 ) снимаются.

Строительство и проектирование ленточных фундаментов

Из этого руководства «Сделай сам» вы узнаете, как соорудить бетонные ленточные фундаменты для здания, что они из себя представляют, какой ширины они должны быть (толщина) и к кому вам нужно обратиться, чтобы проверить их, чтобы убедиться, что они соответствуют строительным нормам для фундаментов. Включает удобную таблицу стандартных размеров фундамента, глубины фундамента и конструкции фундамента.

Что такое ленточный фундамент?

Существует множество типов фундаментов. Различные грунтовые условия, близость деревьев, засыпанная земля, типы почвы, близость водостоков, скорость ветра — все это диктует форму, которую примет наш фундамент. В данном проекте речь пойдет только о ленточном фундаменте, наиболее распространенном и широко используемом. Здесь будет указано, где ленточный фундамент может быть непригоден. Ленточный фундамент – это просто полоса бетона, уложенная в траншею. Абсолютная минимальная толщина этой полосы составляет 150 мм.

Обратите внимание, что все приведенные здесь значения нагрузки могут не относиться к вашему проекту и должны быть проверены архитектором на месте. Могут потребоваться образцы почвы и тесты.

Когда можно использовать ленточный фундамент?

Строительные нормы для фундаментов дают четкий перечень правил, которым подходят ленточные фундаменты. Это зависит от стен, поддерживающих фундаменты, которые размещены по центру соответствующей полосы бетона:

• конструкция или «нагрузка») или участки слабого грунта, которые могут вызвать обрушение фундамента
• б) Ширина ленты фундамента соответствует таблице 12 утвержденного документа А1/2 раздела Е1 СНиП. (Эту таблицу можно найти ниже)
• c), d) и e) относятся к химическим веществам в почве и британским стандартам, которым должен соответствовать бетон, чтобы его можно было использовать в этих условиях. Мы займемся этим позже
• f) Толщина бетонной полосы равна или превышает выступ от поверхности стены, но не менее 150 мм
• г) Верхний уровень ступенчатого фундамента перекрывает нижний уровень на удвоенную высоту ступени, на толщину фундамента или на 300 мм. В зависимости от того, что больше
• h) Высота ступени не превышает толщины фундамента
• I) Фундаментная полоса выступает за грани любой опоры, контрфорса или дымовой трубы, образующих часть стены, по крайней мере, на столько же поскольку он выступает за лицевую сторону стены

Ступенчатый фундамент

Фундаментная лента

Если вы можете выполнить все вышеперечисленные требования, то с разрешения Строительной инспекции вы сможете использовать ленточный фундамент.

Что следует учитывать при использовании ленточного фундамента

Деревья

Существующие деревья потребляют значительное количество влаги из земли, что особенно важно для глинистых почв. Земля на самом деле будет подниматься и опускаться (даже без деревьев) в различных условиях, а в засушливое лето деревья будут продолжать вытягивать воду из земли, еще больше сжимая глину. Земля может подниматься и/или опускаться на 40 мм вокруг дерева между зимой и летом.

Там, где срублено дерево, в глинистых условиях земля может вздуться до 150 мм, так как корни больше не тянут воду из земли. Это, конечно, может повлиять на фундамент и любые стоки в корневой зоне дерева. Общепринятым практическим правилом является то, что там, где это возможно, и при использовании ленточного фундамента, конструкция должна быть удалена от дерева (деревьев) по крайней мере на высоту самого дерева. Британский стандарт 5837 предлагает принимать особые меры предосторожности (если только расследование не покажет, что они не нужны) в отношении фундаментов, которые должны быть построены на площади, равной ожидаемой высоте дерева в зрелом возрасте. Там, где деревья стоят рядами, это может быть увеличено до 1,5-кратной высоты дерева. Эти меры предосторожности могут включать закладку фундамента или другие меры, которые строительный инспектор сочтет необходимыми. Также необходимо помнить, что мертвые деревья со временем сгниют под землей, что может привести к образованию впадин и ослаблению опоры.

Поперечное сечение корня дерева

Расстояние между деревом и зданием

Добыча полезных ископаемых

Если в этом районе когда-либо велась добыча полезных ископаемых, необходимо будет провести специальную проверку с местными властями относительно объема работ.

Размеры фундаментов определяются нагрузкой на них. Эта нагрузка распределяется по всему объекту и ложится на стены, которые фактически опираются на фундамент… Например, вес крыши, особенно тяжелой части конструкции, распределяется через стропильные фермы на стены здания. состав. То же самое и с подвесными полами внутри дома. Эта «нагрузка» рассчитывается для объекта, а фундамент проектируется в соответствии с ним. Тем не менее, характер грунта будет иметь большое значение для этого критерия проектирования. Для этого в рамках СНиП на фундаменты составляется таблица, в которой указываются размеры фундамента на определенную нагрузку в определенных грунтовых условиях. Эта таблица называется Таблица 12 Минимальная ширина ленточных фундаментов и воспроизводится ниже.

Расчет нагрузки при проектировании ленточного фундамента

Нагрузка измеряется в ньютонах, единицах силы, которые рассчитываются путем умножения веса конструкции в килограммах на 9,81, число, которое, по сути, является максимальное давление гравитации будет оказывать на эту структуру.

Таким образом, для проектирования фундамента необходимо знать нагрузку здания, которая измеряется тремя способами:

• Статическая нагрузка : Это сила, относимая к общей массе конструкции здания, как указано выше. , крыша и т.д. Это будет вес всех материалов, умноженный на 9.81, чтобы дать Ньютону.
• Воздействующая нагрузка : Это сила, которая будет воздействовать на имущество в виде людей, мебели и фурнитуры. В эту категорию войдет нагрузка от снега (снеговая нагрузка), и в расчеты будет включен ее допуск во всех конструкциях фундамента. Как правило, для целей проектирования жилых помещений допускается 1,5 кН/кв. м, и такая же снеговая нагрузка применяется к зданиям с плоской крышей, а для крыш с уклоном более 30 градусов обычно делается допуск 0,75 кН/кв. м. .
• Ветровая нагрузка : Здесь так много переменных, что объяснение вычислений заняло бы целую вечность. Если вы достаточно увлечены, чтобы хотеть знать, расчеты «динамической силы» можно найти в BS CP3, Chapter 5 Part 2 (1972). Для наших целей и при условии, что здание будет относительно невысоким, в нормальной, достаточно защищенной среде допустимо значение 1 кН/кв. м.

Используя эти цифры, можно с достаточной степенью уверенности предположить (и учитывая состояние грунта, указанное в Таблице 12), что общая нагрузка от традиционного двухэтажного дома на землю не превысит 50 кН/м для бунгало такой же конструкции. , не более 30кН/м.

Таблица 12 – Минимальная ширина ленточных фундаментов

ПРИМЕЧАНИЕ: Для колонны минимальной ширины ширина указана в мм для суммарной нагрузки в кН/м на несущую стену не более: 20кН/м, 30кН/м, 40кН/м , 50kN/m, 60kN/m, 70kN/m

8 8

Type of Subsoil	Condition of Subsoil	Field Test Applicable	Minimum Width in mm
Горная порода	Не уступает песчанику, известняку или твердому мелу	Для земляных работ требуется как минимум пневматический или другой механический отбойный молоток	В каждом * случае – равна ширине стены
Гравий или песок	Компактный Компактный	Требуется отбойный молоток для земляных работ. Деревянный колышек, квадрат 50 мм трудно вбить за 150 мм	*250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина	Жесткая	Нельзя формовать пальцами, требуется кирка/пневматическая/механическая лопата для демонтажа	*250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина	Твердая	Можно формовать путем сильного давления пальцами и ручной выемки с помощью черенка или лопаты	*300 – *350 ​​– *450 – *450 – *600 – *750 – *850
Песок / илистый песок / глинистый песок	Сыпучий	Можно копать лопатой. Деревянный колышек квадрат 50 мм легко забивается	*400 – *600 – Далее должен быть указан проектировщиком/архитектором/инженером
Ил / Глина / Песчаная глина / Алевритовая глина	Мягкая	Достаточно легко формуется пальцами и легко извлекается	*450 – *650 – Далее должен быть указан проектировщиком/архитектором/инженером
Ил / Глина / Песчаная глина / Алевритовая глина	Очень мягкая	Натуральный образец, в зимних условиях выделяется между пальцами при сжатии в кулаке	*600 – *850 – Далее должен быть указан дизайнером/архитектором/инженером

Глубина начала фундамента должна быть определена местными властями, которые примут решение в зависимости от состояния грунта.

После определения состояния грунта, расчета нагрузок и определения ширины фундамента необходимо определить глубину бетона.

Это невероятно сложная процедура для обычных смертных, включающая расчеты пробивного сдвига (склонность груза пробить отверстие в бетонном основании) и растяжения (склонность основания прогибаться под весом), расчеты прочности заполнителей на раздавливание. и всевозможные математические процедуры.

Прочность на раздавливание бетона в большинстве бытовых фундаментов составляет 15-20 ньютонов на квадратный мм. Номинальная смесь для фундамента дома называется смесью C15P (P = портландцемент) и состоит из 1 цемента, 2 песка и 6 крупнозернистого гравия. См. наш проект по смешиванию бетона для получения дополнительной информации и расчетных таблиц.

Во всех случаях окончательные решения по ширине и глубине ленточного фундамента принимаются местными властями. стены до края фундамента.

Это указано на диаграмме ниже, но глубина бетона никогда не будет меньше 150 мм. В некоторых случаях в ленточный фундамент может быть введена арматурная сталь, чтобы обеспечить меньшую глубину бетона. Это будет проектная ситуация.

Следует также помнить, что при возведении фундамента из блоков и/или кирпичной кладки в траншее должно быть место, чтобы стоять и строить.

В грунтах с требуемой несущей способностью или выше считается нормальной практикой закладка бетонных ленточных фундаментов шириной 600 мм и глубиной 250 мм.

Это покроет почти все возможные варианты строительства дома, и если планируется только один этаж, возможность расширения по вертикали не удаляется.

Разметка здания значительно упрощается, если фундамент шире, а не уже, и допускает погрешность при земляных работах. Так же стоит отметить, что 600мм это стандартный размер ковша экскаватора!

Выбор заполнения траншеи фундамента бетоном теперь предоставляется в большинстве случаев. И в большинстве случаев это гораздо дешевле сделать. Стоимость труда, связанного с укладкой кирпичей и блоков на уровне земли, вместе с задействованными материалами, как правило, превышает стоимость заливки бетона на требуемую высоту, которая в большинстве случаев находится в пределах двух рядов кирпичей от готового основания. уровень.

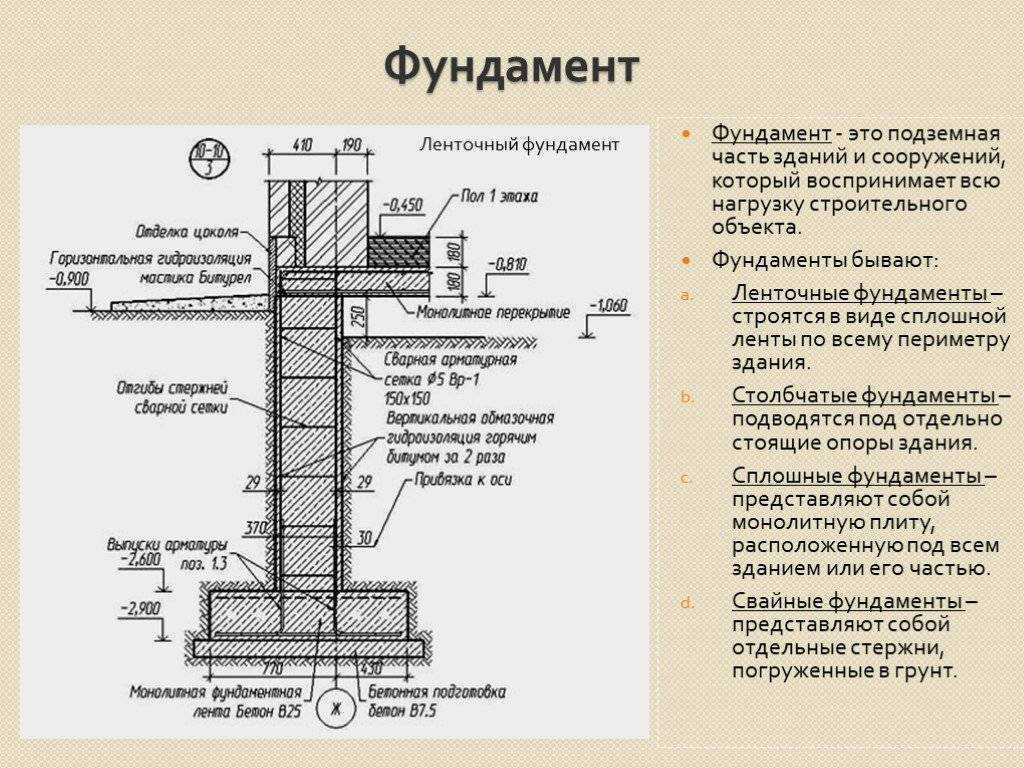

На приведенной ниже схеме показана базовая конструкция ленточного фундамента. Стены, построенные под землей, испытывают давление земли в обоих направлениях и рассматриваются как подпорные стены.

Поэтому в большинстве жилых зданий этого типа указывается, что любая полость должна быть заполнена слабой бетонной смесью (необходимо указать, обычно 8 щебня = 1 цемент) до готового уровня земли и во всех случаях на 150 мм ниже уровня влагостойкий курс.

Трубы, проходящие через бетон, должны проходить через воздуховод, специально изготовленный и обеспечивающий пространство, указанное местными властями, для устранения возможности давления с любой другой поверхности, воздействующей на трубопровод.

Поперечное сечение бетонной заливки ленточного фундамента

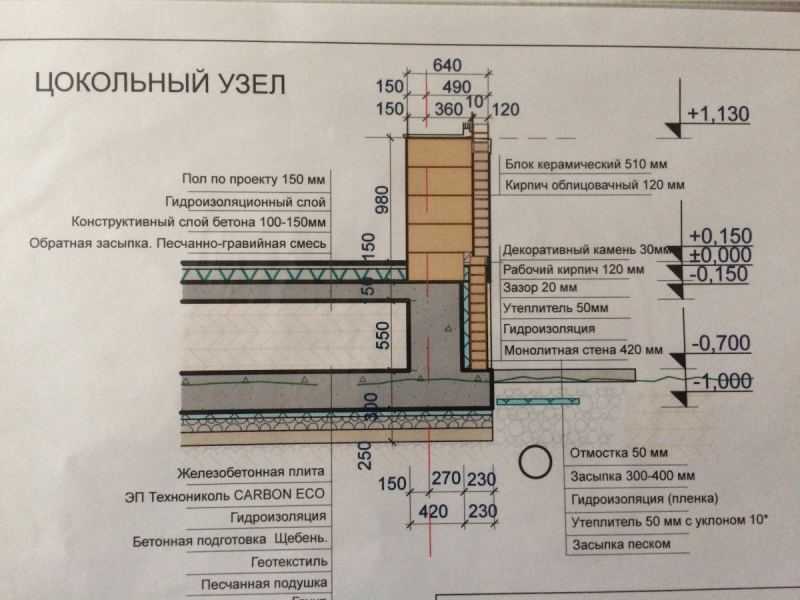

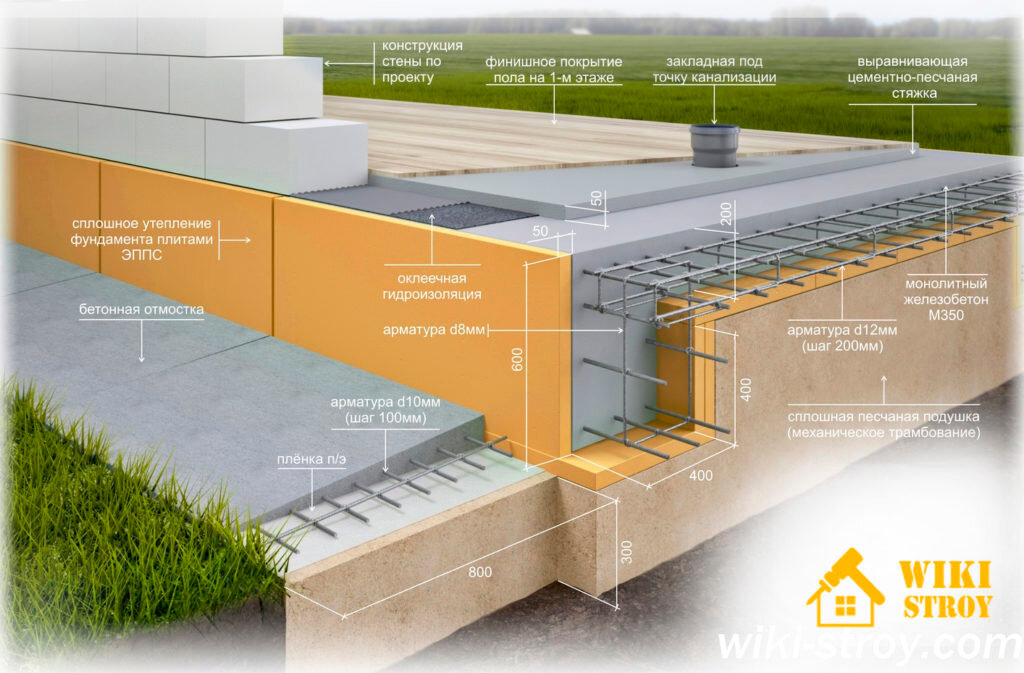

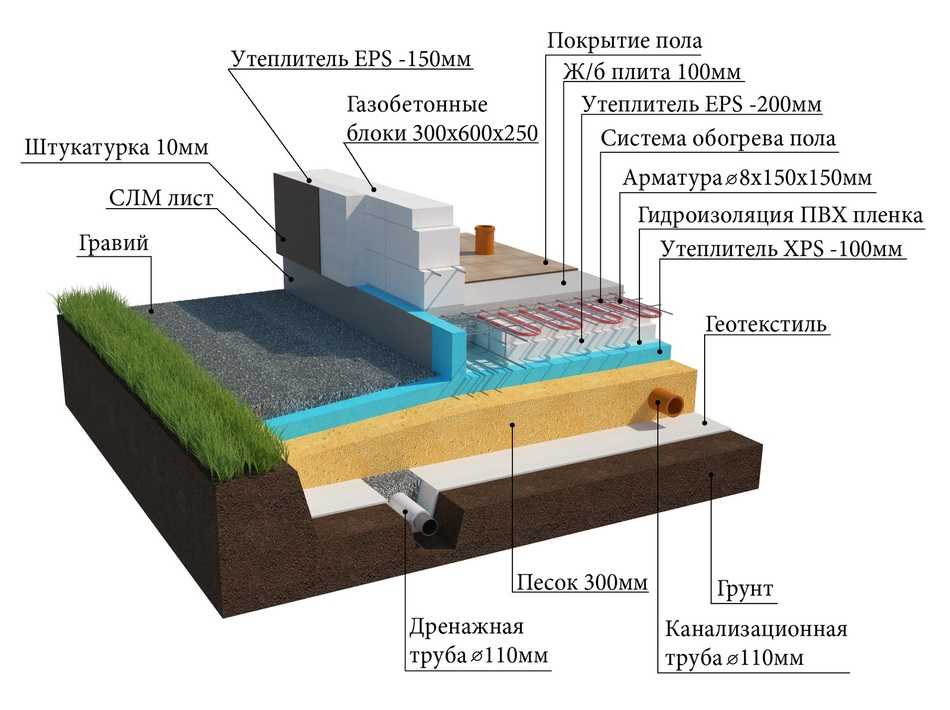

С точки зрения того, как затем строится ленточный фундамент, включая бетонную плиту, изоляцию DPC, а также внутренние и внешние стены, ниже следует схема того, как это должно формироваться после ленточного фундамента.
