Свайно-ленточный фундамент своими руками: пошаговая инструкция

Одной из разновидностей монолитных оснований для построек является свайно-ленточный фундамент. Он применяется при строительстве сооружений на почвах со слабыми несущими показателями и соединяет в себе плюсы и минусы двух видов: мелкозаглубленного ленточного фундамента и свайного.

Итоговая конструкция получается прочной, надежной и способной выдержать механические нагрузки от возведенного на ней сооружения. Построить его можно и самостоятельно, соблюдая технологию работ и используя простейшее оборудование, что значительно снизит денежные затраты.

Свайно-ленточный фундамент: конструкция, сфера применения

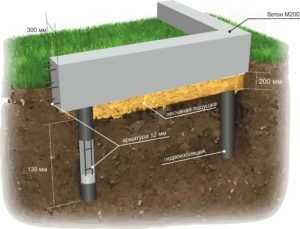

Ленту на сваях кладут мелкозаглубленную

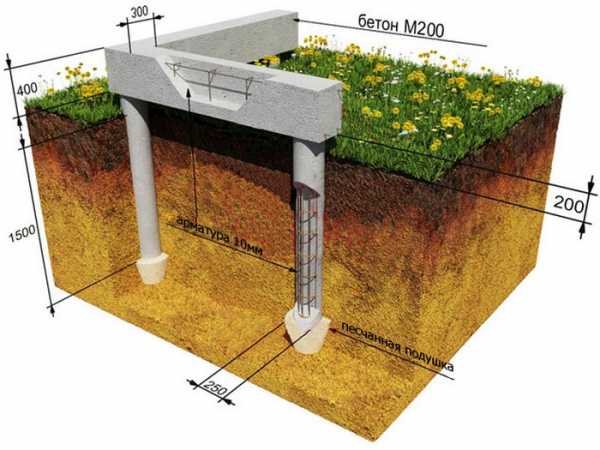

Ленточный фундамент на сваях – это конструкция, состоящая из мелкозаглублённого монолитного основания, опирающегося на вбитые в землю сваи. Их заглубляют ниже, чем на глубину промерзания почв по данной местности. Часто опорой им служат твердые породы. Перепады высот рельефа, рыхлые почвы – не являются преградой строительству.

Верх такого основания — ростверковый фундамент, передающий большую часть нагрузки, создаваемой сооружением, на сваи, а меньшую ее долю – на грунт. На него опираются наружные стены, перегородки. Он отличается от обычного ленточного по высоте, глубине залегания. Фундаментная лента создается способом залива бетоном.

Арматурой выполняется дополнительное усиление свай и монолитного блока.

Буронабивные сваи заливают раствором

По виду взаимодействия с грунтом установленные опоры подразделяются на сваи-стойки и висячие. Первые упираются в нижележащие твердые породы. Вторые удерживает сила трения, возникающая между их корпусом и почвой.

Для устройства фундамента применяются сваи таких разновидностей:

  • буронабивные, формирование которых происходит непосредственно во время проведения строительных работ путем заливания пробуренных скважин бетонным раствором;
  • забивные – представляют собой готовые заостренные стержни, для использования которых требуется применение спецтехники;
  • винтовые – металлические трубы с литым либо приваренным наконечником.
Буронабивные сваи подойдут для загородных коттеджей

Буронабивные опоры характеризуются наибольшей прочностью, потому что образуют единую конструкцию с ростверком.

Такое комбинированное основание служит для возведения следующих построек:

  • коттеджей;
  • малоэтажных домиков;
  • зданий, имеющих полуподвальные комнаты.

На свайном фундаменте с ростверком строительство выполняется нетяжелыми материалами:

  • деревом;
  • пеноблоком;
  • газобетоном;
  • керамическими блоками;
  • разнообразными каркасными панелями.

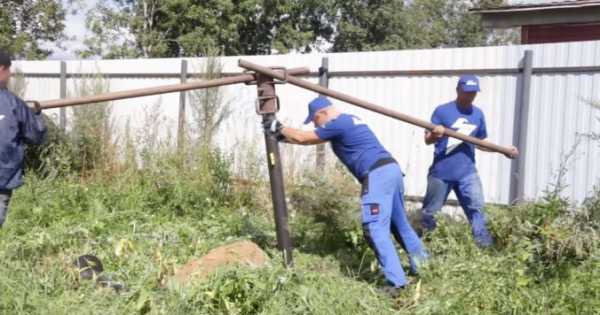

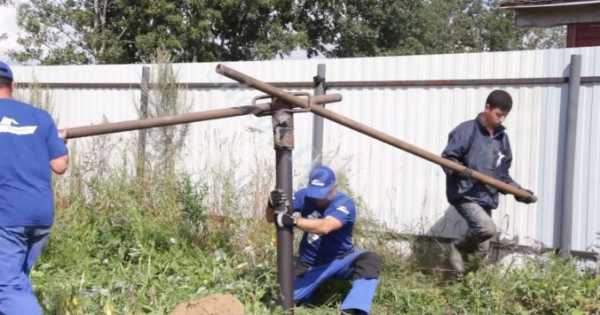

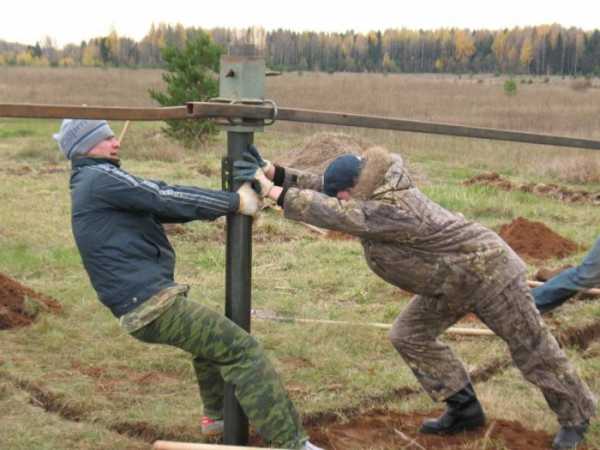

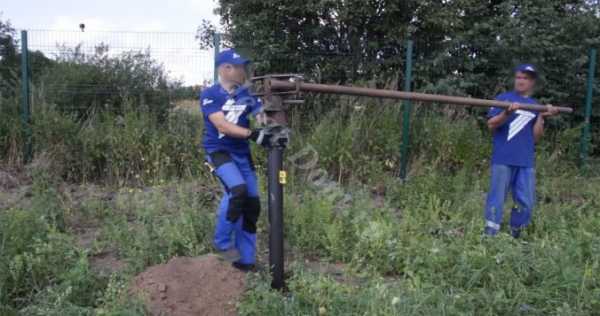

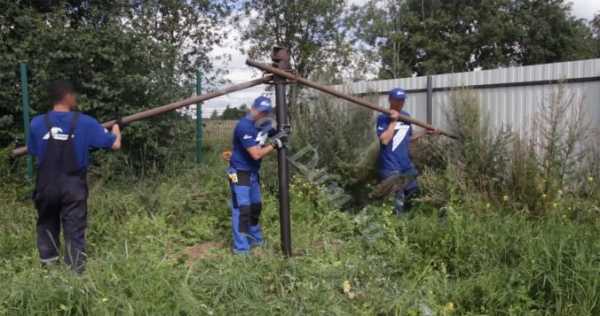

Винтовые сваи можно закрутить своим руками

Можно создать винтовой фундамент своими руками и из буронабивных свай.

Процесс можно осуществить, используя лишь ручные инструменты.

Это объясняет популярность этих видов опор в индивидуальном строительстве.

Данное комбинированное основание строится быстрее простого ленточного, меньше его по затратам приблизительно на 30%. При этом не требуется выкапывать глубокие траншеи и применять сложную технику, но перед началом строительства в любом случае требуется производить расчеты.

Достоинства и недостатки комбинированного основания

Комбинированные основания соединяют в себе достоинства и недостатки обоих типов

Достоинства ленточно-свайного фундамента, как и его недостатки, определяются тем, что данный вид соединяет в себе особенности монолитных оснований ленточного и свайного типов.

Основным индикатором для использования является то, что после дождей влага остается на поверхности, либо в верхней части грунта.

Таблица – Положительные и отрицательные свойства комбинированного фундамента ленточно-свайного типа

ДостоинстваНедостатки
1цена ниже стоимости полностью ленточного монолитного основаниятребуется проводить предварительные точные расчеты
2более быстрый монтаж по сравнению с нимограничены нагрузки на основание величиной несущей способности опор и железобетонной ленты
3возможность все работы выполнить без применения специальной техники своими рукамине предусматривается обустройство полноценного помещения подвального типа
4доступность используемых стройматериалов-

Фундамент имеет широкий спектр преимуществ на пучинистых, неустойчивых, рыхлых почвах, перекрывающий все недостатки. Хорошо подходит для возведения газобетонных облегченных построек.

Предварительный расчет и необходимые материалы

Строительство свайно-ленточного типа фундамента рекомендуется начинать с проведения предварительных расчетов. Зачем их делать? А затем, чтобы избежать проблем после возведения постройки.

По ходу их выполнения требуется определить необходимое число свай, их диаметр, глубину заложения и ширину монолитной ленты основания, способствующую равномерному распределению нагрузки.

Проведение вычислений предпочтительно доверить специалистам, имеющим соответствующий опыт работ. От правильности расчетов напрямую зависит срок эксплуатации возводимого сооружения.

В подсчетах учитываются:

  • нагрузка на сооружение, создаваемая ветром;
  • этажность, габариты будущего здания;
  • характеристики применяемых в строительстве материалов;
  • геологические характеристики почвы. Подробнее о возведеннии данного фундамента, смотрите в этом видео:

Перед тем, как сделать ленточный фундамент для дома из газобетона или другого легкого материала, требуется запастись инструментом и материалами, указанными в таблице.

МатериалыИнструменты
1песок либо гравийлопаты: штыковая, совковая
2полиэтиленовая пленка или рубероиднабор земляных буров
3антисептические, грунтовочные, гидроизолирующие составыбетономешалка или емкость для ручного перемешивания раствора
4трубы из металла или асбестоцементаболгарка
5арматураперфоратор

Все требуемые расчеты можно выполнить и самостоятельно, используя приблизительные методики. Они приводятся в специальной литературе.

Инструкция по самостоятельному возведению фундамента

Для выполнения ленточной части фундамента необходимо смонтировать опалубку

Чтобы сделать свайно-ленточный фундамент своими руками, потребуется пошаговая инструкция. Все работы выполняются в указанном в ней порядке последовательно друг за другом.

Применяемая для создания из буронабивных свай фундамента технология состоит из таких этапов:

  • выполнение предварительных расчетов;
  • подготовка участка под застройку: уборка мусора, снятие травянистого слоя и выравнивание (по возможности)
  • проведение разметки под стены и перегородки;
  • выкапывание под фундаментную ленту траншеи по линиям отметки, глубиной не более 0,5 м и создание на ее дне песчаного либо гравийного слоя;
  • бурение скважин под сваи делается на глубину, большую отметки промерзания (на 0,5 м) с шагом 1-2 м, а диаметром на 15 см большим свайного;
  • в них засыпается песчаная подушка (15-20 см), после чего она утрамбовывается;
  • устанавливаются трубы (металлические или асбестоцементные), заливается бетон;
  • пока он не схватился – опоры выравнивают по уровню;
  • после застывания устанавливают каркас из арматуры, доходящий по высоте до верха бетонного фундамента;
  • с помощью саморезов и гвоздей собирают герметичную деревянную опалубку;
  • вся конструкция заливается бетоном, утрамбовывается, верх фундамента выравнивается;
  • определенное время ожидают застывания бетонного раствора;
  • после чего грунтуют поверхность, делают гидроизоляцию, утепление основания. Подробнее о расчетах смотрите в этом видео:

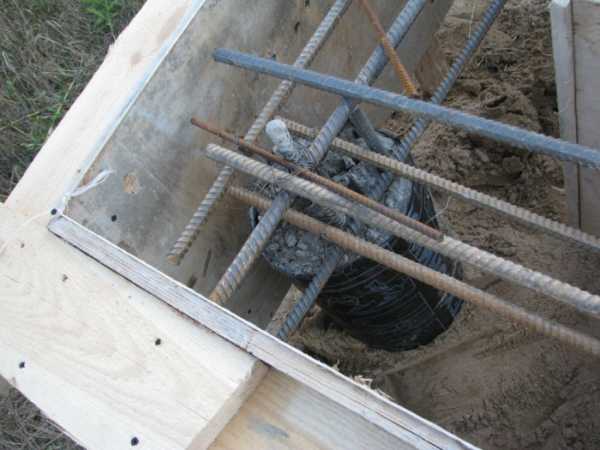

Арматура для свай вяжется отдельно

Армирование выполняется металлическими прутками 8-16 мм в поперечнике, укладываемыми сеткой по 3-м направлениям. Точки пересечения увязываются вязальной проволокой.

Выступающие элементы опалубки должны быть обращены наружу.

Углы ее скрепляются при помощи брусков. Вся конструкция укрепляется подкосами и стяжкой.

Раствор замешивается в пропорции: 1 доля цемента (500 марки) на 5 частей песка с добавлением пластификатора.

Сооружение от воздействия осадков накрывают полиэтиленовой пленкой. Время высыхания бетона зависит от климатических условий местности и варьируется в широком диапазоне. Если температура воздуха высокая, следует избегать пересыхания бетона путем периодического увлажнения его водой.

Свайный фундамент для дома из газобетона (дерева, каркасных конструкций) можно создать самостоятельно, следуя изложенной технологии, что сэкономит деньги и поспособствует приобретению нового опыта.

Рабочие нюансы

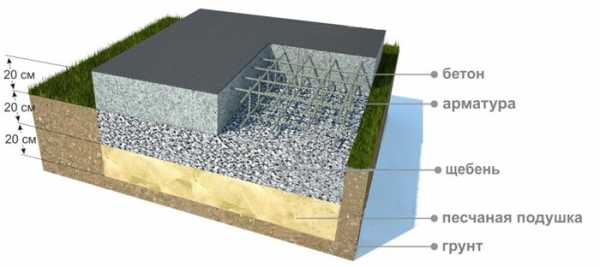

Вместо песчаной подушки можно использовать мелкий гравий

Возводя свайный фундамент своими руками по пошаговой инструкции, приведенной выше, следует учитывать определенные нюансы. Их соблюдение помогает избегать мелких, а иногда и крупных проблем. Они повышают качество конечного сооружения. Вот основные рекомендации:

  • вместо песка в качестве подушки можно использовать мелкий гравий;
  • опалубка снаружи смазывается битумом, на который наклеивается рубероид;
  • сама железобетонная лента делается шириной от 30 до 40 см, высотой – до 0,7 м в зависимости от расчетной нагрузки;
  • для соединения прутьев каркаса лучше использовать сварку;
  • когда опалубка установлена от земли, тогда целесообразно создать слой подсыпки из песка, убираемый через 10 дней;
  • в жару бетонное основание увлажняют первую неделю.

Несоблюдение технологии может привести к ряду негативных последствий. Они способствуют значительному сокращению срока службы здания и даже к внезапному растрескиванию его стен.

Свайно-ленточный (ростверковый) фундамент для дома – это вариант, применяемый на пучинистых грунтах, неустойчивых к воздействию нагрузок со стороны построек. Подробнее о нюансах возведения ленты на сваях смотрите в этом видео:

Правильное проведение строительных работ – гарантия того, что основа получится устойчивой и прослужит долгое время. Хорошо подходит такой фундамент под дом из газобетона и других легких материалов. Возможность возведения основания своими руками и отсутствие требований к рельефу рабочей площадки делают данный вид основания незаменимым в ряде случаев.

kakfundament.ru

Свайно-ленточный фундамент своими руками - подробная методика! Узнайте

Свайно-ленточный фундамент – разновидность монолитного фундамента для пучинистых и слабых грунтов. Его особенность заключается в том, что стены здания опираются на сплошной мелкозаглубленный ленточный фундамент по периметру, а прочное сцепление с твердыми слоями грунта обеспечивается за счет свай, заглубленных ниже глубины промерзания. Такая конструкция позволяет, с одной стороны, уменьшить затраты на строительство, а с другой – обеспечить прочность и высокие нагрузочные характеристики здания.

Делаем свайно-лентончный фундамент для дома своими руками

Достоинства свайно-ленточного фундамента

  • Невысокая цена;
  • Выполняется быстро, можно сделать свайно-ленточный фундамент своими руками без применения специальной техники;
  • Возможна установка на участках с любым рельефом;
  • Отлично противостоит пучению и сезонным подвижкам почвы.

Из недостатков можно отметить невозможность устройства полноценного подвала.

Конструкция и область применения свайно-ленточных фундаментов

Свайно-ленточный фундамент передает нагрузку здания на грунт с помощью двух конструктивных частей: фундаментной ленты, установленной по периметру здания и под несущими перегородками, и сваями, обеспечивающими прочность фундамента во время сезонных подвижек грунта. Сваи и лента фундамента усилены арматурой. Сваи могут быть выполнены как буронабивным способом, так и с помощью асбестоцементных труб, залитых бетоном. В последнее время большую популярность получили металлические винтовые сваи, имеющие буровые лопасти на нижнем конце. Лента фундамента выполняется с помощью заливки бетоном.

Свайно-ленточные фундаменты применяют для частного малоэтажного строительства домов, коттеджей, других строений, имеющих полуподвальное помещение. Их можно устанавливать на грунтах, склонных к пучению, а также на участках с большим перепадом высот. Такой фундамент обходится значительно дешевле и выполняется быстрее, чем заглубленный.

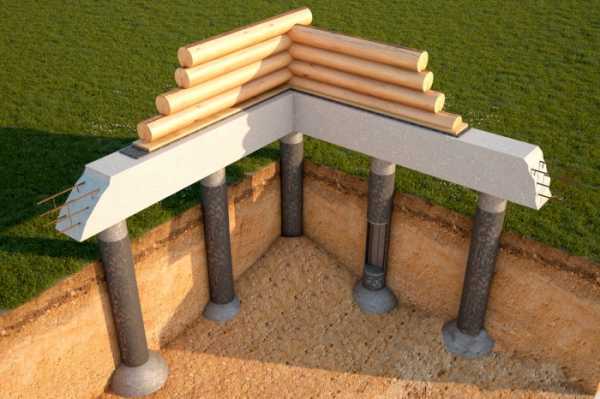

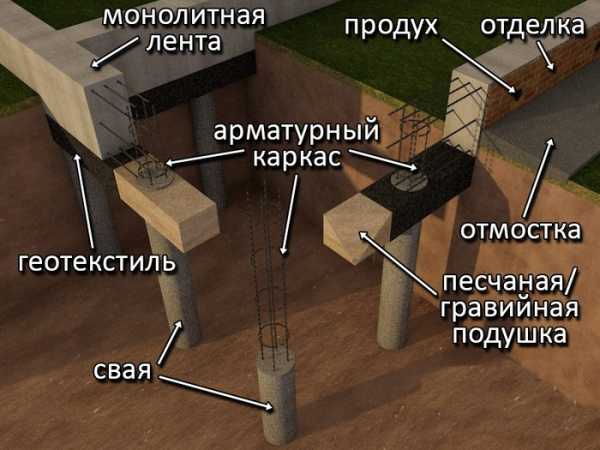

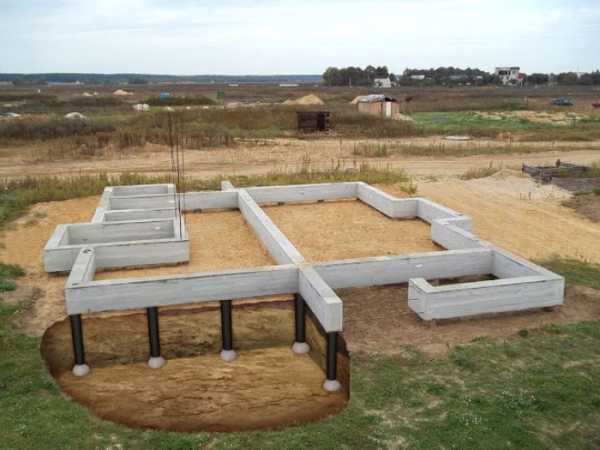

Конструкция свайно-ленточного фундамента

Технология выполнения

  1. Подготовка участка сводится к расчистке от мусора, выравниванию и разметке. Траншею под ленту фундамента копают неглубокую, до полуметра. Дно траншеи отсыпают песком или гравием, обеспечивающим отвод воды от фундамента и уменьшающим пучение прилегающих слоев грунта. По углам, в местах пересечения несущих конструкций, а также по периметру стен примерно через 2 метра буром выполняют скважины под сваи. Глубина скважин – на 0,3-0,5 м больше глубины промерзания грунта. Диаметр скважин выбирают так, чтобы сваи свободно входили в скважину.

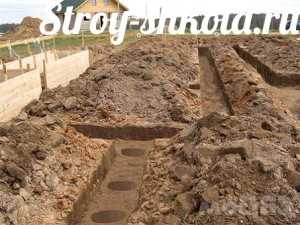

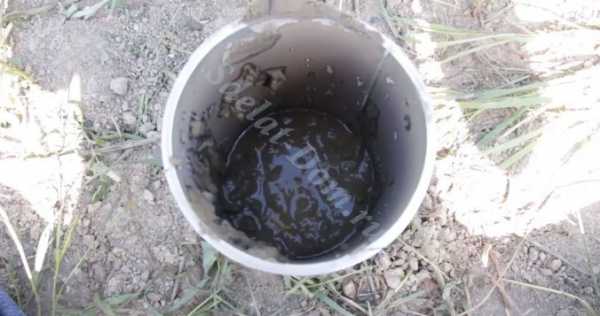

    Роем скважины под сваи

  2. В скважины насыпается речной песок, образующий подушку толщиной 15-20 см. Песок проливают водой и трамбуют. После устанавливают асбестоцементные или металлические трубы, заливают на 30-40 см бетоном и приподнимают их на 20 см. Бетон, вытекая в пространство под сваей, образует расширение, так называемую подошву. Она обеспечивает более прочное сцепление свай с твердыми слоями грунта. Пока бетон не схватился, выравнивают вертикальное положение опор по уровню. После застывания бетона внутрь трубы вставляют арматурный каркас, выполненный из нескольких металлических прутков, связанных проволокой и образующих решетку. Высота арматуры должна быть такой, чтобы она выставлялась из трубы и доходила почти до верха ленты фундамента.

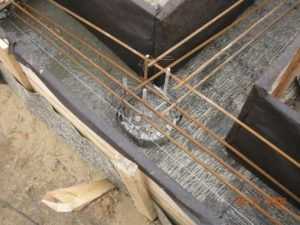

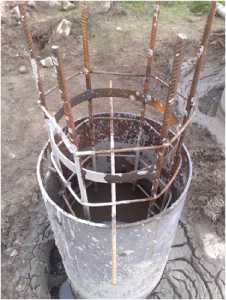

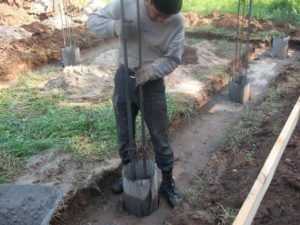

    Процесс установки асбестобетонных труб и армирование каркаса

  3. Над поверхностью грунта выполняют деревянную опалубку требуемой высоты. Собирают опалубку с помощью гвоздей или саморезов, в углах укрепляют брусками. Все выступающие конструкции располагают с внешней стороны опалубки. Стенки укрепляют подкосами и стяжками. Внутрь опалубки закладывают арматуру: пруток диаметром 8-16 см, в зависимости от расчетной нагрузки, укладывают во всех трех направлениях, образуя трехмерную сетку. В местах пересечения прутья связывают проволокой с помощью крючка для вязки арматуры. Обязательно связывают арматуру свай и ленты фундамента – это соединение обеспечивает прочность конструкции.

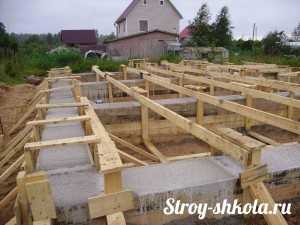

    Процесс создания деревянной опалубки

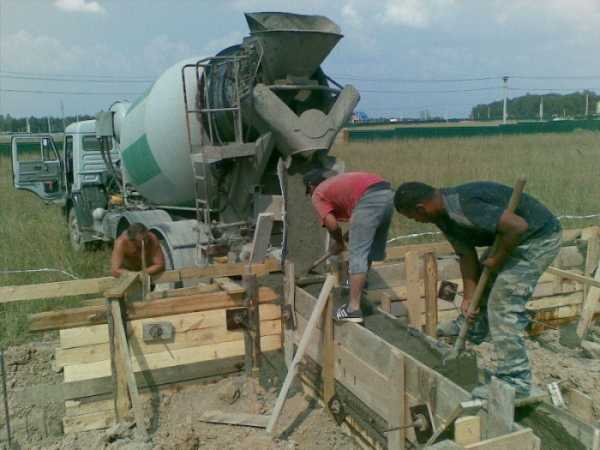

  4. Заливают бетоном сначала сваи, а потом и всю ленту фундамента. Обязательно удаляют остатки воздуха из конструкции с помощью глубинного вибратора или обычного арматурного прутка, протыкая толщу раствора в нескольких местах на каждом участке фундамента. Зеркало фундамента выравнивают, разглаживают правилом и изолируют от атмосферных осадков укрывным материалом или полиэтиленовой пленкой. В процессе сушки фундамента проверяют его влажность и не допускают пересыхания, для этого в слишком жаркую погоду его необходимо слегка увлажнять.

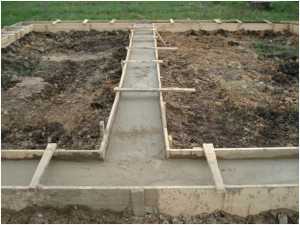

    Заливка (бетонирование) свайно-ленточного фундамента

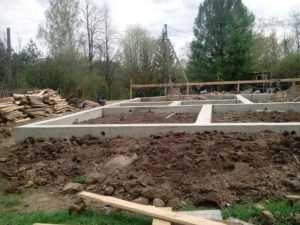

  5. После застывания бетона и набора им необходимой прочности можно приступать к гидроизоляции и утеплению фундамента. Бетон – гигроскопичный и теплопроводный материал. Намокший бетон при замерзании растрескивается, что ведет к разрушению фундамента. Поэтому рекомендуется сразу после возведения фундамента выполнить его гидроизоляцию. Обычно для этой цели применяют битумные или полимерные мастики или рулонные материалы: рубероид или самоклеющиеся мембранные пленки. Поверхность бетона перед гидроизоляцией необходимо прогрунтовать специальным раствором, а также антисепиком. После высыхания грунтовки стены покрывают гидроизоляцией.

    Процесс гидроизоляции фундамента

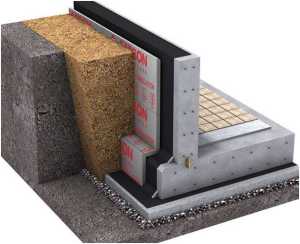

  6. Утепление фундамента дома – важный шаг к созданию теплого и стабильного микроклимата. Использование современных материалов и методик позволит поднять температуру в полуподвальном пространстве до плюсовых значений даже в разгар морозов. Наиболее популярными способами теплоизоляции являются утепление с помощью полистирола или пенополиуретана. Полистирол – новая модификация всем известного пенопласта, устойчивая к механическим нагрузкам и обеспечивающая хорошую теплоизоляцию. Плиты клеят на специальный клей, а после его высыхания дополнительно закрепляют дюбелями.

    Утепление фундамента

  7. Пенополиуретан – напыляемое покрытие, похожее по принципу действия на монтажную пену, однако его теплоизоляционные характеристики значительно выше. Для его нанесения нужна специальная установка.

    Утепление фундамента пенополиуретаном

  8. Свайно-ленточный фундамент – отличное решение для возведения недорогого и надежного основания под дом, при правильном его возведении срок его эксплуатации составляет более ста лет.

stroyvopros.net

Фундамент свайно ленточный своими руками



Свайно–ленточный фундамент своими руками

Несмотря на разнообразие используемых сегодня вариаций фундаментов, особой популярностью пользуется свайно-ленточное основание. Для него характерны прочность, простота монтажа и оперативность строительства.

Виды свайно-ленточного фундамента

Фундамент свайно-ленточного типа являет собой цельную конструкцию на основе железобетона, сформированную путём соединения бетонных свай, установленных в землю и ж/б пояса.

Говоря о разнообразии выбора, стоит отметить, что существуют виды:

  • Винтовой – предусматривает использование уже готовых стальных свай, вкручиваемых в землю. Работы ведутся, как вручную, так и посредством автоматизированного инструментария. Разнообразие типоразмеров позволяет без проблем подобрать габариты свай для любой ситуации;
  • Буронабивной – технология предусматривает изготовление свай непосредственно на месте возведения. Подобный вариант оптимален для любых типов грунта, важно, чтобы глубина сваи превышала показатель промерзания почвы на участке строительства.

Разметка под фундамент

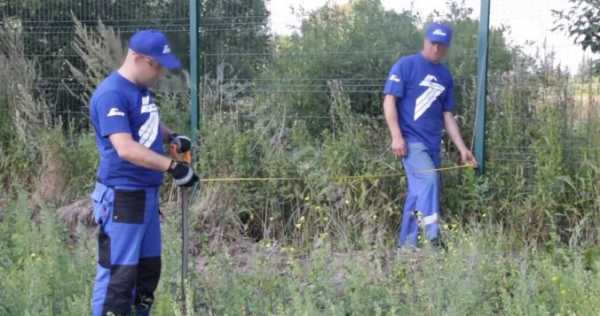

Начинают работы с проведения разметки. Следует изначально определиться с шириной той ленты, которая будет использована –, как правило, значение составляет 40 см, при глубине 60 см и более. Далее размечают местоположение траншеи, отмечая границы капроновой верёвкой или леской. На основании этого определяют место установки свай, шаг при этом 2 м.

Первые сваи располагают по углам строения и по центру, остальные распределяют по периметру конструкции. Чтобы получить равномерное распределение компонентов, промежуток между сваями по углам делят поровну. В соответствии с полученным значением и берут ориентир на последующую установку.

Земляные работы

Продолжают работы обустройством котлована под будущую ленту. Глубина определяется индивидуально исходя особенностей грунта на участке. После готовности траншеи на дне проводят бурение под сваи на основании проведённых расчётов. Важно, чтобы глубина превышала уровень промерзания почвы на 30-50 см. Это позволит получить в итоге надёжное и устойчивое основание. Дно застилают песчано-гравийной подушкой высотой 20-30 см, и покрывают сверху гидроизолятором.

Армирование скважин

Армируют скважин следующим образом – из арматуры в 8-10 мм диаметром формируют каркас, используя для соединения вязальную проволоку или пластиковые фиксаторы. Расстояние между кольцами 1 м. Внутрь них вставляют прутки арматуры сечением 10-12 мм (4 и более) и соединяют с кольцами, погружая внутрь скважины.

Стоит помнить о том, что прутья должны вступать наружу на высоту планируемого фундамента. Это нужно для связывания с каркасом фундамента.

Армирование траншеи и изготовление опалубки

Процедура армирования каркаса идентична той, которая описана выше. Отличие заключается в том, что вместо круглого пояса здесь формируют квадратные или прямоугольные окошки, заполняя арматурными прутками с привязкой по углам вязальной проволокой. Шаг между отдельными окошками составляет 1-1,5 м.

Готовый каркас размещают внутри траншеи так, чтобы прутки свайной арматуры проходили сквозь него – в местах пересечения связывают элементы той же вязальной проволокой.

Следующий этап – возведение опалубки, которую устраивают либо в траншее (если грунт слабый), либо же по краю при условии плотного грунта. Для изготовления используют деревянные щиты, закрепляя изнутри распорками, а снаружи посредством клиньев, вбитых в землю. Высота опалубки должна на 10-15 см превышать высоту планируемой заливки фундамента.

Заливка фундамента

Заливка являет собой завершающий этап работы. В каждую скважину заливают бетонный раствор – послойно, тщательно трамбуя через каждые 15-20 см. Это придаст раствору дополнительную прочность и избавит от пузырьков воздуха внутри.

После этого заливают ростверк, также по слоям, высотой 20 см и тщательным трамбованием каждого из них для избавления от возможных воздушных «подушек» и придания больших прочностных показателей. Для этих целей задействуют молоток или электровибратор. Хотя можно обойтись и стальным прутом. После окончания заливки, верхнюю плоскость выравнивают посредством правила, придавая полную горизонтальность.

Помните о том, что не должно быть временного промежутка между заливкой свай и основания – работы ведутся оперативно и без задержек.

Работа завершена и следует дать время бетону на застывание. Через 3-4 дня убирают опалубку и покрывают фундамент рубероидом для предотвращения попадания на него влаги, оставляя вплоть до полного застывания бетона.

Плюсы и минусы свайно-ленточных фундаментов

Среди достоинств внимания заслуживают такие:

  • Возведения на слабых и сложных грунтах;
  • Стойкость к нагрузкам и грунтовому смещению;
  • Незначительное количество требуемого стройматериала;
  • Приемлемая стоимость;
  • Возможность использования бетона приготовленного самостоятельно.

Впрочем, имеются и недостатки, в том числе:

  • Работа подразумевает сложные предварительные расчёты;
  • Подобное основание не предназначено для возведения над ним тяжёлых стен;
  • Невозможно при таком фундаменте обустроить цокольное или подвальное помещение.

Свайно–ленточный фундамент своими руками, пошаговая инструкция


Свайно–ленточный фундамент своими руками, пошаговая инструкция строительства. Плюсы и минусы основания. Разметка, армирование, установка опалубки и заливка.

Источник: osnovam.ru



Устройство свайно-ленточного фундамента

В основании дома, строящегося на участке со слабым грунтом, целесообразно делать свайно-ленточный фундамент своими руками. Выбор этого варианта обусловлен негативным влиянием на ленту из бетона, наличие на участке в верхнем слое земли глины, торфа, гумуса, грунтовых вод, создающих плывуны.

Под бетонную конструкцию в виде ленты (ростверка) использует три варианта свай: готовые бетонные сваи, винтовые сваи и буронабивные сваи.

Категория грунта, влияние на бетонное основание

В летний период слабый грунт в отдельных местах под фундаментом вымывается, происходит проседание, а затем разрушение основания. С приходом холодов влажный грунт замерзает и вспучивается, создается давление на фундамент, что также приводит к его разрушению.

Проблема решается с помощью свай, заглубленных ниже границы промерзания грунта, опирающихся на твердый слой земли.

Мелкозаглубленный ленточный фундамент отливается на сваи и не зависит от изменяющегося состояния верхнего слоя грунта. Количество и размеры свай, размеры ленты зависят от нагрузки и места расположения строящегося здания.

Сваи под ленту выполняются в буронабивном варианте, образуя единую монолитную конструкцию. Выбор основания под дом зависит от категории грунта. При пучинистом грунте целесообразно применять свайно-ленточное основание.

Технология бетонного основания на сваях под дом

Основание под дом на сваях можно выполнить собственными силами, зная, как сделать своими руками свайно-ленточный фундамент, чтобы не допустить ошибок при самостоятельной работе.

Важно изучить технологию и пошаговую инструкцию изготовления фундамента. Ознакомиться с ранее построенными аналогичными конструкциями и узнать у исполнителей о возможных проблемах при возведении фундамента. Изучить все комплектующие материалы, требуемые для строительства.

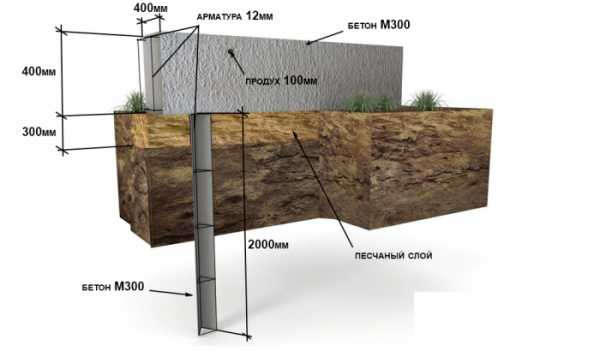

Устройство ленточного фундамента со сваями

Изготовление ленточного свайного фундамента можно осуществить без привлечения дорогостоящей техники, арендуя необходимое оборудование.

Бетонное основание в зависимости от назначения возводимого здания предусматривает утепление свай и ленты или ограничивается гидроизоляцией. Технологический процесс отражается в исполнительном проекте и с учетом подготовительных работ включает операции, выполняемые последовательно. В пошаговой инструкции по изготовлению свайно-ленточного фундамента своими руками эти операции отражены:

  1. Выполняется геодезическая оценка и определяется уровень промерзания грунта.
  2. Размечается траншея под ленту. Ось наружных и несущих стен здания совпадает с осью траншеи.
  3. Выкапывается размеченная траншея на проектную глубину и ширину, но заглублять траншею глубже канавы отвода воды нельзя
  4. По дну выкопанной траншеи размечаются и бурятся скважины под сваи расчетного диаметра, глубины и количества. Между сваями выдерживается определенное расстояние, учитывающее общую нагрузку.
  5. Одновременно с бурением скважин вяжутся каркасы из арматуры для армирования свай и подготавливаются трубы с гидроизоляцией для опалубки диаметром и глубиной пробуренных скважин.
  6. В пробуренные скважины вставляют опалубку из трубы.
  7. Дно скважин и траншеи отсыпается и уплотняется 30 см дренажным слоем из песка и гравия. В траншее прокладывается дренажная труба для отвода воды, скапливающейся под лентой фундамента.
  8. Одновременно выполняется сборка опалубки (съемная или несъемная) мелкозаглубленного фундамента, изготавливаются сетки из арматуры для армирования ленты.
  9. В скважины с опалубкой вставляют подготовленный каркас из арматуры, выступающий от дна траншеи на высоту армируемого каркаса ленты.
  10. По осям стен здания, размеченным на дне траншеи, монтируется армирующий каркас из связанных сеток.
  11. С обеих сторон армирующего каркаса в траншее выставляется опалубка для ленты (несъемная опалубка устанавливается с утеплителем).
  12. В выставленную конструкцию заливается бетон марки М300. Первыми заливаются скважины под сваи и затем конструкция ленты.
  13. После отвердения бетона выполняется гидроизоляция ленты фундамента.

Дом для постоянного проживания должен иметь теплое основание, так как потери тепла будут 30 %. Соблюдение инструкции позволит качественно выполнить работы в сжатые сроки.

Основание под дом своими руками

Чтобы выполнить свайно-ленточный фундамент своими руками, желательно иметь практический опыт или вместе работать с профессионалом.

Прежде чем приступить к работе, необходимо обеспечить место строительства электроэнергией и водой (нет централизованного – локальное).

Подготовить ручной и измерительный инструмент, взять в аренду необходимое оборудование. Привести на участок материалы и комплектующие:

  • опалубку для свай из асбестоцементных труб;
  • песчано гравийную смесь;
  • цемент;
  • арматуру d = 12 мм и d = 6 мм;
  • обрезной пиломатериал t = 50 мм;
  • несъемную опалубку из цементно стружечной плиты с комплектующими t = 35 мм;
  • утеплитель из плит пенополистирола t = 50 мм;
  • утеплитель керамзит;
  • рубероид;
  • наплавляемую гидроизоляцию;
  • метизы.

Цемент М400 подойдет для изготавливания бетонной смеси

Строительство своими руками свайно-ленточного фундамента сэкономит средства, но потребует добросовестно изучить и последовательно исполнять все технологические операции.

Начинается работа с очистки участка, снятия растительного слоя, выравнивания площадки под свой дом.

Также планируют канаву для отвода грунтовой и дождевой воды от основания дома.

Кроме этого, выполняется разбивка траншеи под ленту, определяется ее глубина с учетом несущей способности грунта.

Прежде чем приступать к работам, надо изучить верхний слой земли на участке, определить уровень промерзания грунта и наличие грунтовых вод. Сделать точный расчет размеров и количества свай для фундамента.

Устройство скважин и ленты

Выкапываем, планируем дно траншеи, контролируя горизонтальность с помощью нивелира. На утрамбованном дне траншеи намечаем и пробуриваем скважины под сваи. Глубина скважины должна превышать глубину промерзания грунта и заходить в плотный грунт на 0,5 – 0,6 м.

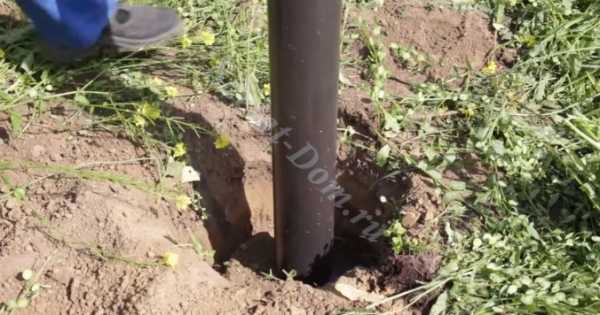

В пробуренные скважины вставляем опалубку, которая должна делаться из асбестоцементных труб, выступающих на 0,3 м над дном траншеи. На дно траншеи, прижимая к наружной стороне, по периметру укладываем дренажную трубу и выводим в канаву для отвода воды.

Трубу из скважины вытаскивают на 15 см, чтобы при заливке образовалась подушка

Дно скважин и траншеи засыпаем дренажным слоем из песка и гравия, планируем и утрамбовываем, проливая водой.

Из скважин вытаскиваем трубы на 0,15 м, чтобы при заливке бетона под трубами пропитался раствором гравий, и образовалась подушка для опоры и удержания свай.

Дно траншеи выстилаем слоем рубероида, чтобы при заливке бетон не смешался с дренажным слоем.

Над скважинами рубероид вырезаем, оставляя открытым отверстия для заполнения бетоном.

Монтаж конструкции опалубки

Подготовив скважины и траншею под свайный ленточный фундамент, приступаем к монтажу армирующих каркасов для свай и ленты. В скважины устанавливаем связанные каркасы из арматуры, которые должны выступать от дна траншеи на высоту армирующего каркаса ленты.

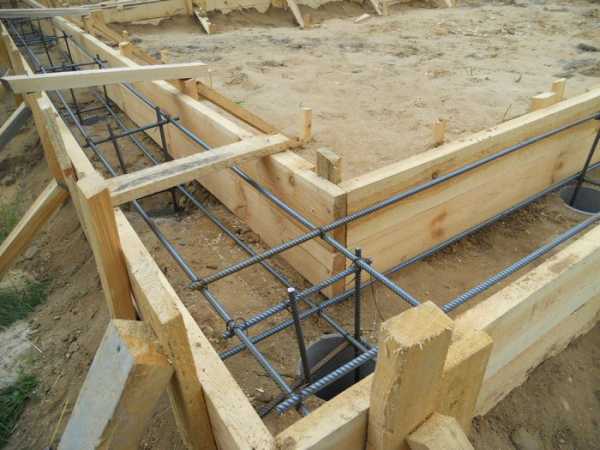

По оси стен дома на рубероид и дренажный слой в траншее монтируем армирующий каркас из сеток. Сетки соединяются с выступающими каркасами свай и создают единую конструкцию.

С двух сторон армирующего каркаса монтируем несъемную опалубку из влагостойкой цементно-стружечной плиты. Внутри наружной стенки опалубки устанавливаем утеплитель из пенополистирольных плит. Стороны опалубки соединяются между собой специальными связями, которые определают ширину ленты фундамента и удерживают стенки опалубки и утеплитель в конструкции. Подробнее о заливке фундамента смотрите в этом видео:

После сборки опалубки вся конструкция усиливается с обеих сторон упорами из обрезной доски. Нивелиром проверяем выставленную опалубку на вертикальность стен и горизонтальность верхней кромки.

Лента фундамента, как основа под дом, опирается только на сваи, не поддерживается грунтом, поэтому важно, чтобы конструкция была монолитной. Заполнение опалубки бетоном марки М300 выполняем за один прием. Вначале бетоном заполняем скважины, затем заливаем ленту.

Глубинным вибратором уплотняем бетон в скважинах, удаляем пузырьки воздуха. После отвердения бетонной смеси демонтируем усиление опалубки и на верхнюю часть фундамента наносим наплавляемую гидроизоляцию. Для дома свайно-ленточный фундамент утепляют, для чего землю под зданием засыпают слоем керамзита толщиной 0,2 м.

Хорошо утепленный фундамент позволит сократить расходы на отопление дома на 30%.

Самостоятельное строительство ленточного основания на сваях позволит сэкономить средства и построить надежный, долговечный фундамент для своего дома.

Свайно-ленточный фундамент своими руками: пошаговая инструкция


В основании дома, строящегося на участке со слабым грунтом, целесообразно делать свайно-ленточный фундамент своими руками.

Источник: fundamentaya.ru



Изготовление свайно-ленточного фундамента самостоятельно

Свайно ленточный фундамент – это самый проверенный и популярный среди всех видов оснований. Изначально специалисты для таких целей строительства использовали изготовленные вручную бревна. Это требовало больших физических усилий и не всегда получалось идеально. На сегодняшний день изменились не только материалы, но и техники возведения. В нашей статье мы поближе ознакомимся с данным видом фундамента и узнаем все о процессе заливке его бетоном.

Определение данного вида основания

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит. Обычно монтируется при строительстве массивных малоэтажных зданий.

Соединение свайного и ленточного устройства и есть свайно ленточный фундамент. Он считается одним из оптимальных вариантов для строительства на участках со сложной почвой. В основе такой конструкции лежит подошва на песчаной подушке, в которую устанавливаются различные по сечению и форме сваи. Ленты же занимаются распределением нагрузки между ними. Такая схема спасает здание от разрушительных влияний непостоянства грунта. В данной системе имеется железобетонный элемент, который может монтироваться на различной глубине.

Внимание! Не забывайте о том, что данная постройка на пучиннистых почвах предусматривает установку ленты выше нулевой отметки.

Особенности и отличительные черты

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке. Идеальным он будет для территорий возле рек и озер. Этажность должна не быть больше двух, чтоб давление было оптимальным для конструкции. Особенность, которая выделяет данное основание, заключается в непотребности проведения земляных работ. На этот факт влияют черты конструкции.

Сфера применения и особенности конструкции

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях. Справится такой фундамент даже с насыщенными водным ресурсом почвами. Данная структура основания помогает сэкономить денежные средства на исследовании и разработки земельного покрытия. Применяются не только в гражданском строительстве, но и при возведении промышленных объектов.

Разнообразие конструктивных деталей зависит от таких показателей:

  • Вид сваи;
  • Метод погружения свай;
  • Конструкция ростверка;
  • Месторасположение свайного элемента.

Конструктивно устройство имеет две основные составляющие:

  • Лента, которая монтируется по всему периметру;
  • Сваи, которые отвечают за прочность постройки.

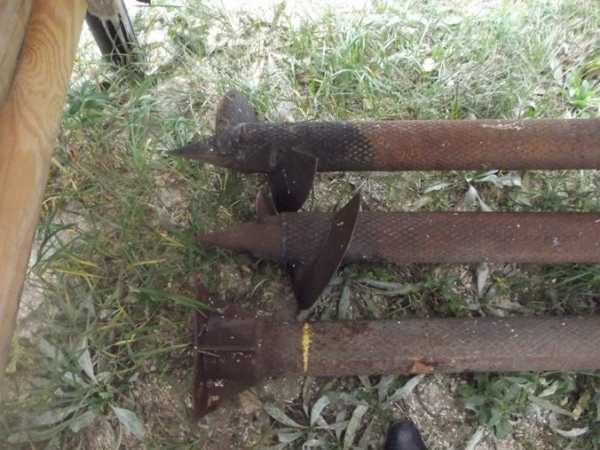

Свай выглядит как стержень, достаточной длины, который монтируется в почву. Существуют такие виды по способу погружения:

  • При помощи техники – это заостренные с одного конца детали, которые изготавливаются на заводе;
  • Виды, изготовленные самостоятельно – могут выполняться с различного материала и иметь всевозможную форму.

Еще одна важная деталь фундамента – это ростверк. Это такая конструкция строительного назначения, которая работает в соединительной системе и предназначена для перенаправления давления в район свая.

Внимание! Для строительства частного дома идеальным вариантом будет монолитный или сборный ростверк из железобетонного материала.

Свайно ленточный фундамент может монтироваться на таких грунтах:

Данный вид основания применяется при выполнении таких архитектурных задач:

  • Постройка малоэтажного помещения;
  • Возведение коттеджных зданий;
  • Объекты, которые предусматривают наличие подвального или цокольного этажа.

Материалы для строительства

Чтобы выполнить свайно ленточный фундамент своими руками нам пригодятся такие материалы:

  • Строительная лопата;
  • Песок или гравий;
  • Пленка из полиэтилена;
  • Буровая система;
  • Трубы из металла или асбестоцемента;
  • Каркас арматуры;
  • Бруски;
  • Гвозди;
  • Различные саморезы и дюбеля;
  • Раствор грунтовки;
  • Гидроизоляционные материалы;
  • Антисептик;
  • Утеплительные материалы.

Делаем правильный фундамент

Большое количество видео материалов и литературы, в которых описана пошаговая инструкция, описывают начальный этап работ с отметок. Но, это неверно. Строительные работы мы обязательно должны начинать с составления эскиза здания, а уже потом приступать к установке разметок для свай. Также, следует учитывать следующие параметры:

  • Выбор материалов для возведения объекта;
  • Расчет максимальной точки веса;
  • Уровень максимальной нагрузки на почву. Это необходимо делать с учетом сезонных движений грунта.
  • Определение с ростверком. Например, для зданий массивных габаритов выбирается ленточный тип.
  • Подбор диаметра и вида свай. А вот здесь инструкция тоже очень часто заблуждается, так как советует делать расчет по готовой формуле. Но запомните, что для каждого участка она будет иметь свои отличительные черты.

Делаем расчет фундамента

Совершить правильный подсчет по пошаговым инструкциям, которые вы возьмете из специализированной литературы или видео урока аматора, очень сложно. Это трудный процесс и лучше доверить его профессионалам. При исключении возможных ошибок, можно сберечь не только денежные средства, но и продлить жизненный цикл здания.

Для того чтоб сделать рациональный расчет, необходимо владеть такой информацией:

  • Геологические итоги исследования, которые включают данные о структуре почвы, уровне грунтовых вод и промерзания земли и особенности рельефной карты;
  • Смету и проект;
  • Предположительные данные о нагрузке на фундамент;
  • Размеры планируемой площади для строительных работ;
  • Кризисный план возможных земельных деформаций;
  • Данные о габаритах основания из лент.

Внимание! Плюс ко всему вышеперечисленному нужно определиться с характеристиками свай, типом армирования и гидроизоляции.

Этапы строительных работ

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий:

  • Наносим разметки и готовим траншеи, которые должны иметь толщину не больше полуметра. Периметр фундамента отмечается по нормам проекта.
  • Определяем место для размещения свай и производим бурение.
  • Далее выполняем гидроизоляцию. Это один из важнейших процессов для прочности здания.
  • Создаем песочную подушку в 30 см;
  • Производим армирование свай прутьями из металла;
  • Выполняем заливку растворам из бетона всех скважин для свай;
  • Делаем опалубку для лент и тоже заливаем бетоном.

Внимание! Если вы не можете сами выполнить заливку, то лучше наймите для этого специалистов.

Все о заливке фундамента

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.

Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:

  • Необходимо использовать цемент не ниже марки М 200;
  • Делать раствор предпочтительнее средней плотности;
  • Заливка выполняется с наименьшим временным интервалом для всех скважин;
  • После ее окончания можно выполнять армирование;
  • Лучше сначала залить несущие элементы и оставить высыхать на два дня;
  • После этого можно выполнить заливку для ростверка, также одновременно.

Внимание! Для автоматизации работ рекомендуем использовать несколько машин для замеса бетона.

  • После бетонирования ростверк необходимо оставить сохнуть на три дня.

Внимание! После окончания процесса заливки всех составляющих, проверьте горизонтальность и вертикальность постройки.

Нюансы при выполнении работ

При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:

  • Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
  • Арматура должна быть залита полностью;
  • Густота раствора должна быть средней консистенции;
  • Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.

Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.

Свайно-ленточный фундамент своими руками: пошаговая инструкция


Особенности и сфера применения свайно-ленточного фундамента. Используемые материалы. Этапы создания основания своими руками.

Источник: kakpostroitdomic.ru



postroifundament.ru

Свайно-ленточный фундамент своими руками: пошаговая инструкция

Свайно ленточный фундамент – это самый проверенный и популярный среди всех видов оснований. Изначально специалисты для таких целей строительства использовали изготовленные вручную бревна. Это требовало больших физических усилий и не всегда получалось идеально. На сегодняшний день изменились не только материалы, но и техники возведения. В нашей статье мы поближе ознакомимся с данным видом фундамента и узнаем все о процессе заливке его бетоном.

Определение данного вида основания

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит. Обычно монтируется при строительстве массивных малоэтажных зданий.

Соединение свайного и ленточного устройства и есть свайно ленточный фундамент. Он считается одним из оптимальных вариантов для строительства на участках со сложной почвой. В основе такой конструкции лежит подошва на песчаной подушке, в которую устанавливаются различные по сечению и форме сваи. Ленты же занимаются распределением нагрузки между ними. Такая схема спасает здание от разрушительных влияний непостоянства грунта. В данной системе имеется железобетонный элемент, который может монтироваться на различной глубине.

Внимание! Не забывайте о том, что данная постройка на пучиннистых почвах предусматривает установку ленты выше нулевой отметки.

Особенности и отличительные черты

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке. Идеальным он будет для территорий возле рек и озер. Этажность должна не быть больше двух, чтоб давление было оптимальным для конструкции. Особенность, которая выделяет данное основание, заключается в непотребности проведения земляных работ. На этот факт влияют черты конструкции.

Сфера применения и особенности конструкции

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях. Справится такой фундамент даже с насыщенными водным ресурсом почвами. Данная структура основания помогает сэкономить денежные средства на исследовании и разработки земельного покрытия. Применяются не только в гражданском строительстве, но и при возведении промышленных объектов.

Разнообразие конструктивных деталей зависит от таких показателей:

  • Вид сваи;
  • Метод погружения свай;
  • Конструкция ростверка;
  • Месторасположение свайного элемента.

Конструктивно устройство имеет две основные составляющие:

  • Лента, которая монтируется по всему периметру;
  • Сваи, которые отвечают за прочность постройки.

Свай выглядит как стержень, достаточной длины, который монтируется в почву. Существуют такие виды по способу погружения:

Рекомендуем к прочтению:

  • При помощи техники – это заостренные с одного конца детали, которые изготавливаются на заводе;
  • Виды, изготовленные самостоятельно – могут выполняться с различного материала и иметь всевозможную форму.

Еще одна важная деталь фундамента – это ростверк. Это такая конструкция строительного назначения, которая работает в соединительной системе и предназначена для перенаправления давления в район свая.

Ростверки бывают:

  • Монолитные;
  • Сборные;
  • Монолитно-сборные.

Внимание! Для строительства частного дома идеальным вариантом будет монолитный или сборный ростверк из железобетонного материала.

Свайно ленточный фундамент может монтироваться на таких грунтах:

  • Суглинистые;
  • Лессовидные;
  • Песчано-глинистые;
  • Плаунные;
  • Растительные.

Данный вид основания применяется при выполнении таких архитектурных задач:

  • Постройка малоэтажного помещения;
  • Возведение коттеджных зданий;
  • Объекты, которые предусматривают наличие подвального или цокольного этажа.

Материалы для строительства

Чтобы выполнить свайно ленточный фундамент своими руками потребуются материалы и инструменты

Чтобы выполнить свайно ленточный фундамент своими руками нам пригодятся такие материалы:

  • Строительная лопата;
  • Песок или гравий;
  • Пленка из полиэтилена;
  • Буровая система;
  • Трубы из металла или асбестоцемента;
  • Каркас арматуры;
  • Бруски;
  • Гвозди;
  • Различные саморезы и дюбеля;
  • Раствор грунтовки;
  • Гидроизоляционные материалы;
  • Антисептик;
  • Утеплительные материалы.

Делаем правильный фундамент

Строительные работы мы обязательно должны начинать с составления эскиза здания

Большое количество видео материалов и литературы, в которых описана пошаговая инструкция, описывают начальный этап работ с отметок. Но, это неверно. Строительные работы  мы обязательно должны начинать с составления  эскиза здания, а уже потом приступать к установке разметок для свай. Также, следует учитывать следующие параметры:

  • Выбор материалов для возведения объекта;
  • Расчет максимальной точки веса;
  • Уровень максимальной нагрузки на почву. Это необходимо делать с учетом сезонных движений грунта.
  • Определение с ростверком. Например, для зданий массивных габаритов выбирается ленточный тип.
  • Подбор диаметра и вида свай. А вот здесь инструкция тоже очень часто заблуждается, так как советует делать расчет по готовой формуле. Но запомните, что для каждого участка она будет иметь свои отличительные черты.

Делаем расчет фундамента

Для того чтоб сделать рациональный расчет, нужно определиться с характеристиками свай, типом армирования и гидроизоляции

Совершить правильный подсчет по пошаговым инструкциям, которые вы возьмете из специализированной литературы или видео урока аматора, очень сложно. Это трудный процесс и лучше доверить его профессионалам. При исключении возможных ошибок, можно сберечь не только денежные средства, но и продлить жизненный цикл здания.

Рекомендуем к прочтению:

Для того чтоб сделать рациональный расчет, необходимо владеть такой информацией:

  • Геологические итоги исследования, которые включают данные о структуре почвы, уровне грунтовых вод и промерзания земли и особенности рельефной карты;
  • Смету и проект;
  • Предположительные данные о нагрузке на фундамент;
  • Размеры планируемой площади для строительных работ;
  • Кризисный план возможных земельных деформаций;
  • Данные о габаритах основания из лент.

Внимание! Плюс ко всему вышеперечисленному нужно определиться с характеристиками свай, типом армирования и гидроизоляции.

Этапы строительных работ

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий:

  • Наносим разметки и готовим траншеи, которые должны иметь толщину не больше полуметра. Периметр фундамента отмечается по нормам проекта.
  • Определяем место для размещения свай и производим бурение.
  • Далее выполняем гидроизоляцию. Это один из важнейших процессов для прочности здания.
  • Создаем песочную подушку в 30 см;
  • Производим армирование свай прутьями из металла;
  • Выполняем заливку растворам из бетона всех скважин для свай;
  • Делаем опалубку для лент и тоже заливаем бетоном.

Внимание! Если вы не можете сами выполнить заливку, то лучше наймите для этого специалистов.

Все о заливке фундамента

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.

Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:

  • Необходимо использовать цемент не ниже марки М 200;
  • Делать раствор предпочтительнее средней плотности;
  • Заливка выполняется с наименьшим временным интервалом для всех скважин;
  • После ее окончания можно выполнять армирование;
  • Лучше сначала залить несущие элементы и оставить высыхать на два дня;
  • После этого можно выполнить заливку для ростверка, также одновременно.

Внимание! Для автоматизации работ рекомендуем использовать несколько машин для замеса бетона.

  • После бетонирования ростверк необходимо оставить сохнуть на три дня.

Внимание! После окончания процесса заливки всех составляющих, проверьте горизонтальность и вертикальность постройки.

Нюансы при выполнении работ

Создавая данный вид фундамента, выбор технологии, играет главную роль

При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:

  • Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
  • Арматура должна быть залита полностью;
  • Густота раствора должна быть средней консистенции;
  • Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.

Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.

kakpostroitdomic.ru

Ленточный фундамент на сваях

Оптимальным вариантом для большинства стеновых материалов является решетчатый ленточный фундамент. Однако его устойчивости недостаточно для тяжелых коттеджей, при сложном рельефе (уклон дольше 2 м). Для этих случаев применяется лента МЗЛФ на сваях, которая в отличие от ростверка, не только распределяет нагрузки, но и передает 30 – 60% на грунт самостоятельно. В остальных случаях свайно-ленточное основание экономически нецелесообразно и, даже вредно.

Технология свайно-ленточного фундамента

Основной проблемой для любого фундамента остается неравномерное вспучивание грунтов. Если комбинированный ленточный фундамент усилен сваями, эксплуатационный режим следующий:

  • сваи опираются на несущий пласт, часто заливаются в несъемную опалубку, выдергивающие нагрузки практически отсутствуют
  • лента жестко закреплена на сваях, полностью опирается подошвой на землю
  • при вспучивании появляется возможность отрыва сваи от ленты

Поэтому свайно-ленточный фундамент (СЛФ) на глинах, суглинках не рекомендуется, даже при использовании подсыпки из нерудных материалов. Технология имеет два варианта:

  • поэтапное бетонирование свай, ленты
  • заливка за один прием

В последнем случае потребуется расчет объемов, реальных возможностей строителей. Поэтому поэтапная заливка более востребована. В отличие от ростверка, оголовки всегда заделываются в ленту жестко (связка арматурных каркасов между собой, ввод оголовка в бетона 5 – 10 см).

Для легких построек, кирпичных коттеджей (2 этажа) ширина ленты от 45 см чаще всего гарантирует двукратный запас несущей способности по умолчанию. Однако на подрабатываемых, нестабильных, рыхлых почвах наблюдается недопустимая по СП 21.13330 просадка. Именно ее компенсируют свайным полем. Для строительства СЛФ необходимо выполнить действия:

  • отрыть траншеи, произвести отсыпку, пробурить скважины
  • забетонировать сваи, отлить подбетонку
  • смонтировать по гидроизоляции опалубку, установить арматурные каркасы
  • забетонировать ленту, произвести полную гидроизоляцию

Либо залить конструкцию за один прием, заказав несколько миксеров. Несъемная опалубка свай изолирует бетонные конструкции частично. Если необходим ресурс фундамента от 100 лет, необходимо добавить в бетон пенетрирующие добавки (например, Адмикс) при замешивании.

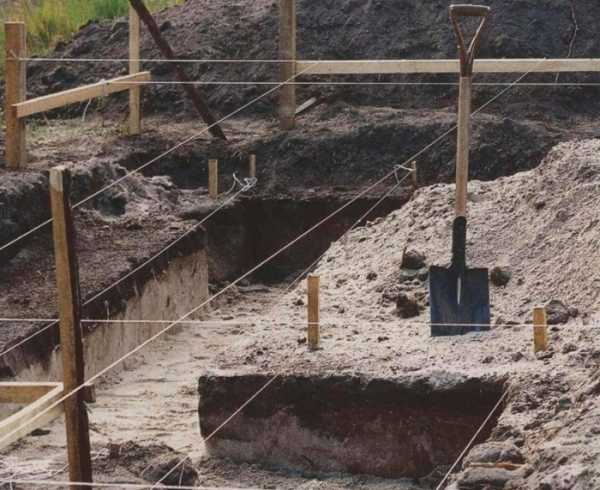

Разбивка осей

Подземная пространственная конструкция состоит из двух частей. Чтобы залить ленточный фундамент, необходим монтаж опалубки, для бурения скважин потребуется разметить оси стен. Таким образом, на вынесенные за периметр траншей (1,5 м) обноски крепится три струны/шнура. С центрального отвешиваются центра отверстий в земле, боковые нужны для размещения щитов опалубки. При нахождении первого угла дома нужно учесть:

  • 5 м от оси проезжей части улицы поселка
  • 3 м от красной линии проезда, соседнего участка
  • 4 м до фундамента эксплуатируемого здания, септика

Первая ось обычно откладывается параллельно улице, две соседние откладывают методом треугольника (4 м, 5 м, 3 м стороны для гарантированно прямого угла).

Выемка грунта

В зависимости от глубины залегания ленты, наличия подземного уровня отрывается котлован либо траншеи. В 90% случаев на сваях стоит лента МЗЛФ, подошва которой заглублена на 0,4 – 0,7 м. В любом случае пахотных слой придется удалить полностью, заменив его подсыпкой (0,4 – 0,8 м нерудного материала).

При малых глубинах спецтехника бесполезна (даже вредна), земляные работы выполняются вручную. Индивидуальные застройщики часто путают свайные фундаменты с лентой, ростверком по оголовкам. Однако для ростверка затраты на этом этапе будут ниже – подсыпка из инертного материала не нужна в принципе – подошва ж/б балки отстоит от земли на 10 – 30см, силы пучения не достают до конструкции.

Свайное поле

Бурение отверстий производится мотобуром, ручным инструментом. Максимально возможный размер оснастки 40 см (50 см шнеки выпускает ограниченное число фирм), глубина должна соответствовать залеганию несущего пласта. Оптимальным вариантом является выбор свай в оболочке (несъемной трубчатой опалубке) по ряду причин:

  • головная часть приподнята над дном траншеи, при изготовлении подстилающего слоя щебень, песок не падает в скважину
  • легко контролировать запуск головной части свай в ленточный фундамент
  • бетонирование можно производить за один прием

Технология бетонирования свай имеет вид:

  • скважина – ручное бурение, применение мототехники
  • опалубка – мягкая из куска рубероида, жесткая из асбоцементной трубы, изоляционная из полиэтиленовой трубы
  • армирование – каркас вяжется на земле (соединение хомутами продольных стержней), опускается в скважину
  • заливка – укладка бетона через воронку, уплотнение глубинным вибратором

Для снижения касательных выдергивающих усилий трубы опалубки оборачиваются снаружи полиэтиленовой пленкой. Жесткость листа рубероида недостаточна для больших глубин. Поэтому цилиндр из этого материала скатывают при помощи мелкой сетки, фиксируют края степлером.

В зависимости от диаметра сваи для армокаркаса применяются хомуты разной формы – треугольные, квадратные, кольцевые. Для армирования должны использоваться материалы:

  • продольные стержни переменного сечения А400 («рифленка») 8 – 16 мм
  • гладкая 6 – 8 мм арматура А240 для хомутов
  • кольца пластиковые для обеспечения защитного слоя

Пластиковые детали («ромашка», «солнышко») надеваются на хомуты либо вертикальные стержни, предотвращая контакт металла с опалубкой. При заливке арматура гарантированно заглубляется в бетон на 2 – 7 см (зависит от размера прокладок). Воронка из подручных материалов (кусок рубероида) позволяет аккуратно уложить смесь, оставив устье чистым.

Сразу после бетонирования можно создавать подстилающий слой ленты. При высоком УГВ следует выбрать среднефракционный (5/10 мм) щебень, в остальных случаях дешевле обойдется речной песок. Максимальная толщина слоя для уплотнения виброплитой, ручной трамбовкой составляет 10 см. Обычно применяют 4 – 6 слоев, на песке не должно оставаться следов после трамбовки.

Опалубка ленты, армирование

Подстилающий слой обладает высокой дренажной способностью. Это удобно для эксплуатации, но мешает качественно залить ленточный фундамент – наблюдается уход цементного молочка из бетона. Подошву бетонной конструкции следует защитить от почвенных, грунтовых вод. Поэтому применяют методику:

  • поверх подстилающего слоя заливают подбетонку – 5 – 10 см стяжка, бетон В7,5
  • наплавляют на нее гидростеклоизол, Бикрост, Технониколь – 2 слоя, герметизация 10 см продольного нахлеста битумной мастикой

Края гидроизоляционного ковра позже следует завернуть на вертикальные стены ленты. Поэтому их выпускают наружу на 20 – 30 см. Подбетонка должна быть шире ленты на аналогичный размер. Помимо защиты гидроизоляционного слоя, выравнивания поверхности, предотвращения утечки влаги из бетона, стяжка позволяет снизить толщину защитного слоя у подошвы МЗЛФ (2 см вместо 5 см).

Технология опалубки имеет вид:

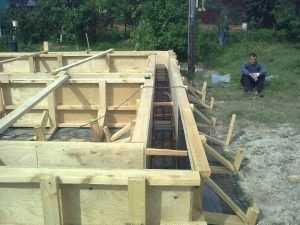

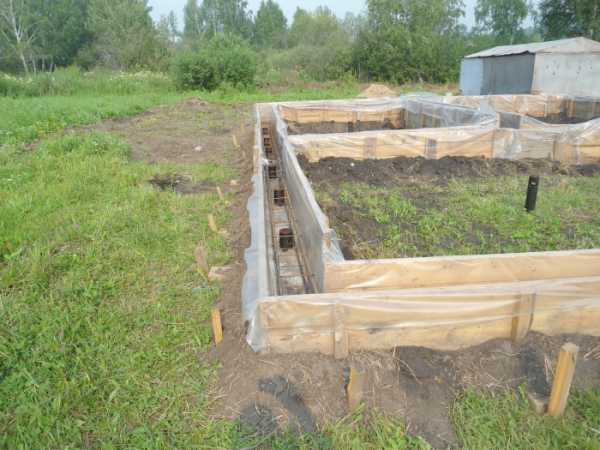

монтаж щитов – по шнурам, вплотную друг к другу, высота превышает проектный уровень (7 см) для удобного разравнивания, ширина ленты выдерживается внутренними распорами (брусок, шпилька), наружными укосинами (шаг 0,5 – 0,8 м). Технология армирования СЛФ:

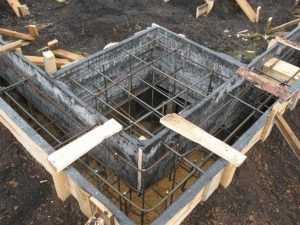

  • вязка каркасов – в соответствии с проектом, защитными слоями
  • монтаж – каркасы раскладываются на прямых участках
  • сопряжения – анкеровка углов П-образными, Г-образными прутками

Если высота ленты больше 70 см, опалубка монтируется после раскладки арматурных каркасов. При меньшем сечении МЗЛФ каркасы можно уложить между щитов сверху.

Бетонирование, защита от влаги

Чтобы залить ленточный фундамент за прием, необходимо подготовить смесь песка/цемента у бетономешалки либо заказать миксеры, арендовать (сделать самостоятельно) глубинные вибраторы. Технология стандартная для МЗЛФ:

  • укладка слоями, в одном направлении
  • уплотнение слоя вибратором (нет пузырьков, скрыты камни, молочко на поверхности)
  • полив первые 3 дня (песок, опилки, мешковина на поверхности для влажного компресса)
  • укрывные работы (пленка от дождя, холодного воздуха)

Бетон набирает 70% прочность за 5 – 28 дней (зависит от температуры), после чего, необходима гидроизоляция:

  • подошва – выпущенный гидроизоляционный ковер приклеивается на боковые стены
  • грунтовка – осуществляется праймерами, позволяет повысить сцепление, упрочнить конструкционный материал
  • обмазка – слой битумной, полимерной, эпоксидной мастики
  • оклеивание – 2 слоя Технониколь, гидростеклоизола, Бикрост

Реже применяется гидроизоляционная штукатурка, специальные лакокрасочные составы. Самым надежным методом является гидроизоляция пенетрирующими смесями, названная объемной, структурной. Компоненты Пенетрон химически активны с цементом, происходит улучшение свойств на молекулярном уровне. Вся толща бетона становится влагостойкой.

Пошаговая инструкция с разъяснением усилий, возникающих в комбинированных свайно-ленточных фундаментах при эксплуатации, полезна индивидуальному застройщику. Соблюдение указанных требований позволит изготовить ленточный фундамент любой конфигурации с максимальным ресурсом.

fundamentdomov.ru

Фундамент на винтовых сваях - плюсы и минусы свайно-винтового фундамента своими руками, видео

Применение фундамента на винтовых сваях в кратчайшие сроки и при минимуме затрат позволяет самостоятельно сделать основание под баню, частный дом или гараж. С установкой свай в виде винтов из стали в состоянии справиться даже начинающий строитель. Существует несколько типов таких фундаментных опор с разной несущей способностью, подобрать их для конкретного здания и грунта несложно.

Содержание

  1. Что это такое?
  2. Виды и подвиды
  3. Плюсы и минусы
  4. Пошаговая инструкция
  5. Применение в строительстве

Что такое свайно-винтовой фундамент?

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

Так выглядит основание

Рекомендуем:

Любые работы по фундаменту дома от компании ГЛАВ-СВАИ

Звонок по России бесплатный: 8 (800) 70-70-988

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Виды винтового фундамента

По конфигурации и предназначению лопастей выделяют:

  1. Широколопастные – типовой вариант с одной лопастью в 1–1,5 захода.

  2. Многолопастные – с несколькими лопастями.

  3. Узколопастные – с наконечником в виде шурупа на 5–8 оборотов винта.

Различные виды в зависимости от почвы

Первый вариант предназначен для легких построек и устойчивых грунтов. Второй тип винтовых свай используется при необходимости улучшить несущую способность опоры с компенсацией ее подвижек по вертикали, а также для высоких и тяжелых по общему весу коттеджей в 2-3 этажа.

Третья разновидность – для оснований на грунтах с обилием камней. Для условий вечной мерзлоты рекомендуется брать также узколопастный аналог, только имеющий не заостренный конец, а раскрытый срез с зубьями по периметры.

Свайный наконечник бывает литым (ВСЛ) либо сварным (СВС). Первый стоит дороже. Однако он более прочен и способен вынести большие нагрузки, нежели наварной аналог. Если грунты на участке строительства плотные или фундамент нужно делать под большой дом, то лучше потратиться и взять с литым наконечником.

Плюсы и минусы фундамента на сваях

Среди преимуществ использования таких основание числятся:

  • Долговечность и высокая несущая способность – подобные сваи без проблем выдерживают сезонные пучения и служат 50–80 лет;

  • Экономичность – обходится на 20–30% дешевле иных вариантов;

  • Отсутствие строительного мусора и больших объемов выемки земли;

  • Высокая скорость возведения – для самостоятельного устройства фундамента из винтовых свай хватит двух–трех дней;

  • Возможность создания практически на любых типах грунтов;

  • Простота реализации – плитный либо ленточный фундамент своими руками выполнить гораздо сложнее;

  • Большое количество модификаций наконечников и оголовков;

  • Возможность повторного применения;

  • Отсутствие как таковой сезонности работ – вкручивать винтовые опоры можно даже зимой, лишь бы грунт позволял это.

Не рекомендуется его устраивать только на болотистых обводненных участках, где избыточная влага приведет к быстрому истончению стенок ствола. В остальных случаях – это просто идеальный выбор.

Минусы у винтового фундамента также имеются, но их гораздо меньше и упоминания стоят лишь:

  • Невозможность обустройства внизу под полом цокольного этажа или подвала;

  • Дополнительные затраты на утепление дома снизу.

Рассматривая плюсы и минусы, явно видно, что достоинства сильно превалируют над недостатками. Однако есть одно большое «НО».

Электромеханическая коррозия

Винтовая опора должна быть изготовлена в соответствие со стандартами и из качественной стали. А после ее еще и в обязательном порядке надо проверить в ОТК с помощью ультразвука либо рентгена. Основные проблемы у застройщиков, остановивших свой выбор на свайно-винтовом фундаменте, обычно возникают именно из-за дефектных материалов.

Установка свайно-винтового основания

Технология обустройства фундамента своими руками из винтовых свай выглядит следующим образом:

  1. Производится контрольное вкручивание для определения прочности грунтов.

  2. Выполняются расчеты с подготовкой плана размещения опор.

  3. Делается разметка участка.

  4. Выполняется установка опорных свай с последующей их обрезкой по уровню.

  5. Осуществляется заливка бетона внутрь опоры.

  6. Производится обвязка созданного свайного поля.

Для каждого вида и модификации сваи в форме винта в паспорте указывается ее несущая способность. Здесь играет роль как размеры и конфигурация лопастей, так и толщина стенок и длина ствола. В зависимости от УГВ, глубины промерзания и состава грунта план размещения свайного поля рассчитывается в каждом случае отдельно.

При проектировании надо еще и учесть массу всего будущего строения, под которое устраивается фундамент на винтовых сваях. Причем в расчет следует включить вес не только стен и перекрытий, но и кровельного покрытия и нагрузок от снега с ветром. Ведь ондулин или мембранная кровля весят заведомо меньше шифера или черепицы. И все это надо предусмотреть заранее.

Этап подготовки проекта лучше всего доверить специалисту. Если в планах делать винтовой фундамент своими руками, то расчеты стоит проводить на основании СП 24.13330. Либо придется опоры устанавливать в большем количестве с запасом, увеличивая смету строительства.

Скачать Скачать СП 24.13330

Пошаговая фото-инструкция

Разметка первой опоры фундамента по ориентирам участка

С разметкой сложностей возникнуть не должно. Необходимо просто наметить на участке места под опоры в соответствии с проектом. Главное при строительстве – это строгая вертикаль вкручиваемых в землю столбов.

Выкапываем «приямок» глубиной 20-30 см для первой опоры


Вставляем в приямок


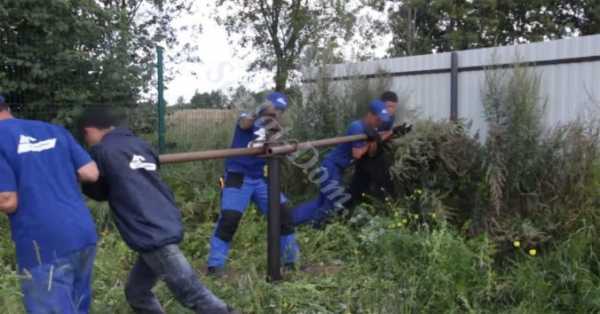

Закручиваем с помощью специальных рычагов (стальных труб)

Чтобы упростить позиционирование свайных опор при их погружении в грунт, можно с помощью бура или лопаты вырыть небольшой приямок глубиной в полуметр. Далее в почву вкручиваются опоры выполняющим роль рычага ломом, мощной электродрели с редуктором либо автомобильной спецтехники. Делается это с шагом в 1–3 метра.

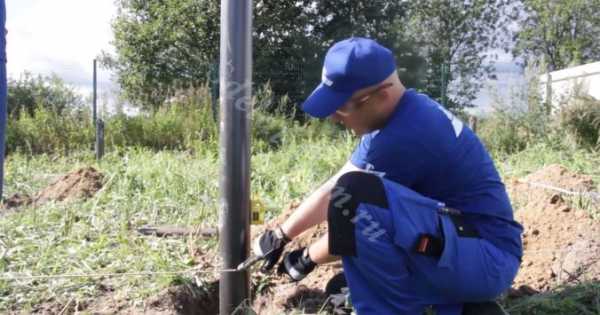

Рекомендуется при завинчивании привлечь третьего помощника, который в процессе будет корректировать вертикальное положение

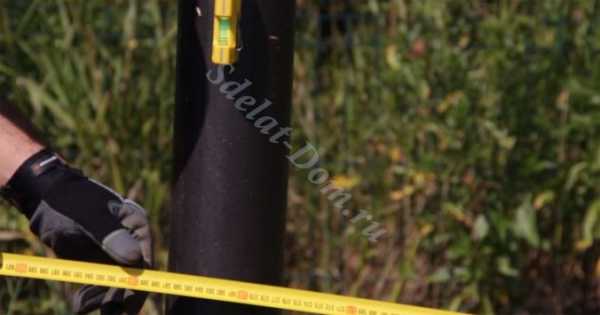

Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню — выравниваем её весом


Если завинчивать становится тяжело, то приглашаем помощников


Первая закручена точно по уровню


Размечаем вторую — угловую на этой же стороне от первой


Копаем приямок, ставим вторую опору, выравниваем по уровню и проверяем расстояние от первой


Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

При их установке и ввинчивании крайне важно следить за тем, чтоб опоры не ушли в сторону. Это сразу снижает способности столба выдерживать расчетные нагрузки. Лучше выкрутить такие сваи и сделать все заново. При этом ставить их по новой на то же самое место категорически запрещено. Надо будет этот “винт” сместить немного в сторону.

Когда опора встала на нужное расстояние — закручиваем аналогично первой


Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома


Аналогично наклонами корректируем расстояние между столбами


После соблюдения расстояний — закручиваем третью


Аналогичным образом отмечаем и закручиваем четвертую, соблюдая размеры по диагонали и стороне


По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные опоры


Устанавливаем каждую опору в приямки по отметкам и уровню и утрамбовываем землей


Закручиваем сваю и следим за отметками уровня и бечевки


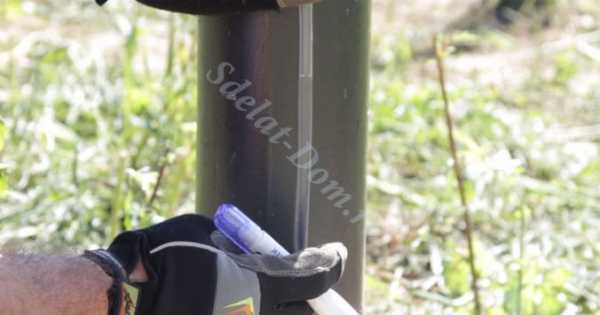

После закрутки всех столбов отмечаем гидроуровнем одинаковые отметки


Болгаркой обрезаем все опоры по уровню

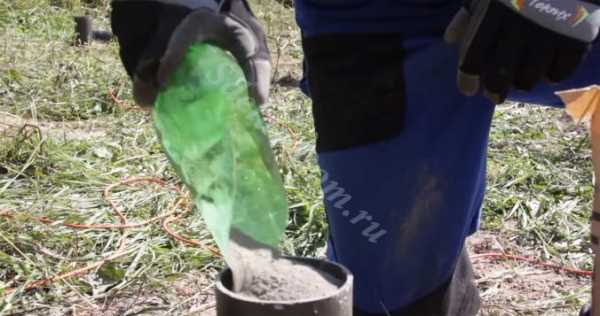

Заливаем цементно-песчаным раствором сваю до 10 см уровня до конца


Оставшуюся часть засыпаем готовой сухой цементно-песчаной смесью


Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

После того как сваи установлены на свое место, их обрезают на нужном уровне от земли. Потом эти опоры, из которых и состоит рассматриваемый вариант фундамента, рекомендуется залить изнутри бетоном. Это позволяет уберечь металл от коррозии и дополнительно усиливает все свайное винтовое поле.

Сверху на каждый установленный столб наваривается оголовок в виде квадратной стальной пластины размером порядка 25 х 25 см. А в завершении все сварные швы обрабатываются защитными составами. Дальше на этот свайный фундамент можно уже укладывать ростверк или сразу венцы сруба.

Чтобы ветер не гулял под домом и не выхолаживал его, столбы необходимо закрыть внешней облицовкой по всему периметру строения. Для этого прекрасно подойдут профнастил либо металлочерепица. Но можно воспользоваться и облицовочным кирпичом. Все на выбор хозяина коттеджа.

Применение фундамента на винтовых сваях

Для возведения винтового из железных свай фундамента бригаде в 5–7 человек зачастую достаточно одного дня. При этом ждать осадки или схватывания бетона не требуется. Подобное основание полностью готово к дальнейшему строительству здания. Это ленточный или монолитный фундамент плитой необходимо выдерживать минимум 20–30 дней. С винтовыми опорами этап устройства опор под дом занимает гораздо меньше времени.

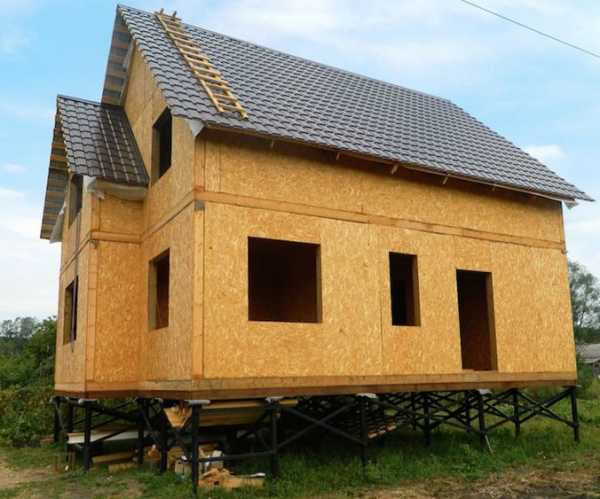

Дом из СИП-Панелей

Читайте также про другие виды оснований:

Смотрите также видео о ремонте и замене фундамента компании ГЛАВ-СВАИ:

Читайте про другие наши материалы:

sdelat-dom.ru

Свайно-ленточный фундамент

Многим известны положительные стороны ленточного и свайного фундамента. Эти типы основания считаются одними из лучших. Например, ленточное основание долговечное и надежное, способное выдерживать большие нагрузки. А вот свайный фундамент прост в изготовлении, на его устройство потребуется минимум материалов, времени и усилий. Многие теряются в том, что же лучше. Но, существует универсальный вариант – свайно-ленточный фундамент.

Что это? Чем он лучше своих аналогов? Как соорудить его своими руками? Если вас интересуют эти вопросы, то мы полностью ответим на них.

Знакомство со свайно-ленточным фундаментом

Как же выглядит такая совмещенная конструкция. Можно сказать, что часть над грунтом (ростверк) ничем не изменилась. Внешне лента такая же: все части проходят под каждой стеной, а сама конструкция может быть монолитной железобетонной или же сборной из плит и блоков. А вот нижняя часть фундамента другая.

За ее основу взята конструкция свайного фундамента. В глубине грунта находятся сваи, которые и принимают нагрузку от всего здания. Ростверк располагается на этих сваях, распределяя всю нагрузку на них, и лишь небольшую часть на подстилающий грунт. Устройство такого свайно-ленточного фундамента вы можете увидеть на схеме внизу.

Получается, что нижняя часть фундамента сделана из свай, а верхняя – из монолитной ленты. Такая технология была впервые использована в Финляндии. Особенностью тех регионов является то, что их дома чаще всего делаются из дерева. Соответственно, они легкие. Поэтому в идеале такой тип основания подходит для легких деревянных конструкций. При строительстве массивных кирпичных домов нужно выполнять серьезные расчеты, которые лучше доверить профессионалу. В видео вы можете узнать некоторые нюансы расчета.

Схема работы может быть выполнена в двух типах:

  1. Технология висячих свай, которые будут удержан на месте за счет силы трения между грунтом и наружной поверхностью сваи. Это можно сравнить с гвоздем, вбитым в доску.
  2. Сваи-стойки, которые будут опираться на нижний слой грунта.

О том, как сделать свайно-ленточный фундамент для дома своими руками, мы поговорим дальше. Примечательно, что такой тип фундамента подходит для слабого или насыщенного водой типа грунта. А что более важно, вы можете устраивать свайно-ленточное основание на грунте с небольшим уклоном. Хотя все кажется сложным, но это не совсем так. Вся работы выполняется быстро, даже без тяжелой техники. Вы сможете все сделать своими руками. Вот почему фундамент так популярен. А в чем еще его положительные стороны?

Преимущества свайно-ленточного основания

Первое, на что обращают внимание при устройстве того или иного фундамента, это его плюсы и минусы. Ведь именно они характеризуют основание. Чем же так хорош свайно-ленточный тип?

Плюсы:

  1. На устройство ленточного фундамента уходит до 50% всех средств, затраченных на строительство дома. Что касается этого варианта, то он значительно дешевле, ввиду того, что в земле будут находиться сваи, а не монолитная лента. Только ростверк будет сделан единой конструкцией.
  2. Трудозатраты на устройство фундамента намного меньше. Да и времени вы потратите меньше. В нашем случае не нужно рыть большой котлован.
  3. Всю работу вы сможете выполнить самостоятельно, не прибегая к помощи специальной техники.
  4. Неважно, какой рельеф имеет ваш участок. Свайно-ленточное основание можно возводить на сложных грунтах.
  5. Основание хорошо переносит сезонное движение грунта и его пучение.
  6. Долговечность и надежность, если придерживаться технологии устройства.

Минусы:

  1. Отсутствие возможность соорудить под домом погреб или подвал.
  2. Не подходит для массивных домов.

Вот почему многие владельцы хотят иметь именно этот фундамент. За небольшую цену и несколько дней можно получить качественное основание, которое простоит много лет. Как? Давайте узнаем.

Свайно-ленточный фундамент своими руками пошаговая инструкция

Теперь мы в теории рассмотрим, как можно сделать такой фундамент под свой дом. Процесс несложный, но требующий внимательности, тщательного выполнения плана и определенных навыков. Да и без сторонней помощи не обойтись. Итак, процесс сооружения свайно-ленточного фундамента будет заключаться в следующих этапах:

  1. Подготовительные работы: уборка участка, разметка и копка котлована.
  2. Установка свай.
  3. Армирование и заливка.
  4. Сооружение опалубки для ростверка и армирование
  5. Заливка свайно-ленточного фундамента.

Давайте рассмотрим все пошагово, детальней углубившись в процесс.

Шаг 1 – делаем разметку

После того как вы выполнили работы по очистке участка, его нужно разметить. Несмотря на простое название, этот шаг устройства фундамента довольно ответственный. Легким его тоже назвать сложно. Такая разметка будет служить подспорьем для дальнейшей конструкции. От нее зависит, будет ли основание геометрически ровным. Разметка – ориентир, которого нужно придерживаться.

В чем ваша задача? Ориентируясь на план основания, следует перенести чертеж с рисунка на землю. Причем важно соблюсти все размеры. Разметка будет указывать размещение ленты на земле. Для этой цели вам понадобятся такие инструменты и материалы:

  • колышки;
  • леска или веревка;
  • молоток;
  • рулетка;
  • нивелир.

Как именно выглядит разметка видно на этом фото.

Затем нужно наметить места, где будут установлены сваи фундамента. Их расчет нужно сделать заранее, еще на этапе проектировки основания. Все зависит от веса здания. Если взять примерные цифры, то на одну опору может приходиться от 800 до 1600 кг (все зависит от почвы). Рассчитывая общую нагрузку, делают запас в 30%.

Совет! Опоры в обязательном порядке устанавливаются на углах здания!

После всего следует вырыть траншею под ленту фундамента. В отличие от ленточного фундамента, она не будет глубокой. Все зависит от почвы. Иногда слой грунта вообще можно не снимать, делая ростверк над почвой. Стенки котлована и дно тщательно выравниваются и трамбуются. На дно засыпают подложку из песка и трамбуют ее.

Шаг 2 – устанавливаем сваи

Теперь настало время в намеченных под сваи местах вырыть отверстия. Глубина зависит от многих факторов, среди которых глубина промерзания грунта (копать ниже на 30–40 см), а также уровень грунтовых вод и масса здания. Бурение можно выполнять как ручным механическим, так и электрическим инструментом.

Когда все отверстия сделаны, на дно засыпается небольшой слой песка 10–20 см. Все трамбуется. Такая подложка защитит фундамент от воды. После чего в отверстия следует установить сваи. Они могут быть металлические или асбестоцементные. Стенки скважины защищают рубероидом.

Обратите внимание! Все сваи нужно установить по уровню.

Шаг 3 – армирование и заливка

Для этого вам понадобятся прутья арматуры. Армирование делается внутри свай. На одну опору потребуется три прута, установленных в виде треугольника. Важно, чтобы концы прутьев возвышались на 20 см от конца трубы. Чтобы усилить армирование, некоторые делают цельный каркас из прутков.

Осталось приготовить бетонный раствор, в пропорции 1:6 и залить сваи. Когда вы наполнили трубу на 25–30 см, поднимите ее на 20 см, чтобы раствор снизу растекся. Так, создастся прочная подушка. Выполняя заливку, бетон уплотняют штыкованием.

Шаг 4 – опалубка для ростверка и армирование

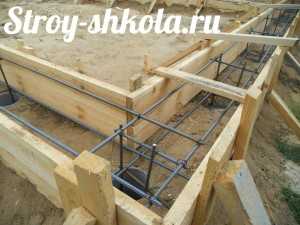

Нужна съемная опалубка, которую можно сделать из обычных досок. Они сбиваются вместе и укрепляются укосинами и стяжками. Если вы работаете с неустойчивой почвой, то начинать делать опалубку нужно в траншее. Если же грунт нормальный, опалубка делается сверху, по краям котлована. Для работы вам нужны доски, брусья, гвозди и молоток. Высота опалубки определяет высоту цоколя здания.

Совет! Внутреннюю сторону опалубки фундамента можно обшить полиэтиленовой пленкой.

Что касается армирования, то потребуется арматура Ø8 или 10 мм. Из нее делают сетку, скручивая элементы металлической проволокой. Для большей прочности арматура из свай и ростверка соединяется.

Шаг 5 – заливка свайно-ленточного фундамента

Дело осталось за малым. Строительство свайно-ленточного фундамента подходит к завершению. Осталось приготовить бетонный раствор и залить опалубку. В идеале выполнять работу за один раз. Вот почему вам не обойтись без посторонней помощи.

Тогда лента будет монолитной. По мере заливки бетон нужно уплотнить, а в конце выровнять вер основания. Из этого видео вы поймете, как именно выполняются работы.

Заключение

Вот и все, ваш фундамент готов. Осталось снять опалубку после засыхания бетона и выполнить гидроизоляцию. На такой фундамент можно закладывать первые венцы стен.

bouw.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
