Ленточный фундамент на сваях — решение для сложных типов грунта

Рубрика: Фундамент

Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама, чтобы узнать о вариантах и условиях сотрудничества.

Данный вид фундамента используется в ситуациях, если грунт на строительной площадке чрезмерно насыщен водой, когда вода после осадков может несколько дней оставаться в верхних слоях почвы. Как видно из названия – свайно-ленточный фундамент сочетает в себе все преимущества свайного и ленточного для возводимого объекта. Причем, лента в этом случае играет распределительную роль – благодаря ему нагрузка равномерно распределяется по всей площади фундамента. В свою очередь сваи играют роль своеобразных якорей, благодаря которым происходит стабилизация плавающего в периоды смены поры года основания объекта (дома). Чем еще привлекателен данный тип? А тем, что его легко можно сделать своими руками, не полагаясь на помощь наемных строителей, которые к тому же слишком высоко ценят свой далеко не всегда качественный труд!

Как мы уже говорили, ленточный фундамент со сваями возводят на нестойком грунте. Нередко ему отдают предпочтение при строительстве дома или ограждения на наклонной плоскости, участках со сложным ландшафтом. Причем, это касается лишь относительно легких построек, например, домов из бруса, каркасных сооружений и т.д.

Свайно-ленточный фундамент может быть мелкозаглубленным или незаглубленным вовсе. Первый вариант подходит для сооружений из древесных материалов в два и более этажа (при условии, что грунт непучинистый). Второй вариант можно использовать при возведении бани (вместо обычного фундамента для бани) или ограждения участка. Более того, в ситуациях с пучинистым грунтом ленту делают с отступом от нулевой отметки — он не опирается на грунт.

Этапы изготовления

1. На первом этапе делают разметку в соответствии с ранее проведенными расчетами его площади. О том, как рассчитать площадь подошвы фундамента мы говорили в одной из предыдущих статей.
2. Далее осуществляется рытье траншей на глубину 400 мм. При определении ширины траншеи руководствуются расчетными значениями площади подошвы.
3. На следующем этапе в средней части траншеи с шагом в 2000 мм бурят скважины для свай. Глубина скважин должна быть как минимум больше глубины промерзания грунта (ГПГ). В нашем случае глубина на 600 мм больше ГПГ. Этого вполне достаточно для того, чтобы сделать на дне скважины песочную подушку толщиной 300 мм – оставшееся место займет железобетон. Диаметр скважины должен быть равен одной трети ширины ленточного фундамента.
4. После того как отверстия под сваи будут готовы, можно приступать к изготовлению гидроизоляции. Для этого достаточно скрутить в трубку лист рубероида и затолкнуть его в скважину. При этом «трубка» должна быть такой длины, чтобы ее конец возвышался над дном траншеи на 300 мм. Это необходимо для того, чтобы при засыпке дна песком он не забил наши скважины под сваи.
5. Далее засыпаем дно траншеи слоем песка толщиной 300 мм, возводим опалубку.

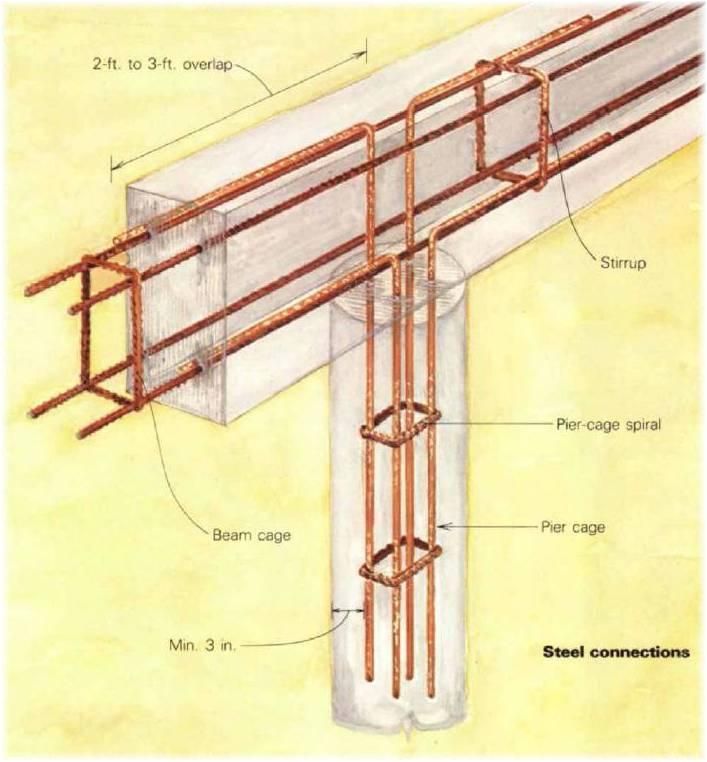

6. Важным этапом является армирование. Причем, в этом случае необходимо армировать как ленту фундамента, так и позаботиться о наличии армирующего пояса для сваи. Эти два вида арматуры (используются стальные пруты диаметром 10-12 мм) необходимо дополнительно связать специальной проволокой для вязки арматуры.
7. Если все предыдущие этапы прошли без проволочек, можно приступать к заключительному действию – заливке фундамента. Сначала заливается скважина под сваи. Каждый 200 мм слой раствора трамбуется и уплотняется для уменьшения риска образования пустот в массиве бетона. Так происходит до тех пор, пока рассчитанная высота опалубки не будет заполнена бетоном.

Через три дня опалубку можно аккуратно снять, фундамент гидроизолировать листами рубероида и дождаться полноценного твердения бетона. Ленточный фундамент со сваями готов!

11

Понравилась статья? Поделиться с друзьями:

сваи или ленточный фундамент, каковы критерии выбора

Содержание

1. Фундамент-лента
2. Плюсы и минусы
3. Виды ленточного основания
4. Когда и где можно применять ленточный фундамент?
5. Свайный фундамент
6. Достоинства и недостатки свай
7. Разновидности свайного основания
8. Когда применяют сваи?
9. Какой фундамент лучше?
10. Какой тип фундамента быстрее построить?
11. Для какого типа грунта какое основание подходит лучше?
12. Финансовые траты и трудозатраты
13. Смотрите видео: что лучше: сваи или ленточный фундамент

Известно несколько типов фундамента, но самыми используемыми и распространёнными являются свайные и ленточные основания. Фундаментные конструкции существенно различаются друг от друга по устройству. А вот цель у них одна – обеспечение устойчивости строения и исключение проседания под тяжестью строительных конструкций. Только какое основание лучше — сваи или ленточный фундамент?

При возведении каркасных домов под ключ по скандинавской технологии также используется ленточный или свайный фундамент. Заказать возведение с нуля просторного, уютного дома, который будет готов к новоселью за полтора месяца, вы можете в компании «Строя». Вебсайт компании: https://s-troya.com — каркасные дома под ключ недорого. Их дома энергоэффективны, надёжны и долговечны, с 10-летней гарантией от производителя. И вполне доступны по цене!

При выборе типа фундамента немаловажное значение имеет технико-экономический расчёт перед возведением постройки. Также учитывают при выборе несущую способность грунта.

Ленточные фундаментные основания возводятся на плотных грунтах. Сваи же целесообразнее использовать на слабых, пучинистых почвах.

 Попробуем в нашей статье разобраться — лучше свайный или ленточный фундамент.

Фундамент-лента

Ленточный фундамент является замкнутой опорной частью несущих стен строения (внешних и внутренних). Опорная часть погружена в землю на определенную глубину. Выполняется фундамент отливочным способом из бетонного раствора прямо на строительной площадке. Отливка происходит как из отдельных частей (кирпича, фундаментальных блоков), так и комбинированным методом.

Наиболее популярный вид фундамента — железобетонная монолитная лента, наделённая устойчивостью и прочностью к внешним нагрузкам по максимуму.

Строительство, в основном, одинаково для всех видов. Но в зависимости от материала, различия имеются лишь в части возведения ленты.

Строительные этапы:

1. Подготовительные работы. Готовится площадка — удаляется верхний слой дернины, площадка выравнивается по горизонтали, ровность проверяется уровнем.
2. При помощи колышков размечается участок.
3. На заранее выбранную глубину роется траншея.
4. Засыпают песчаную подушку, состоящую из слоёв сухого песка и гравия (щебня). Часто слои изолируют геотекстилем.
5. Готовят из подручных материалов съёмную или приобретают плиты несъёмной опалубки.
6. Обустраивают гидроизоляцию, при необходимости возводят армированный каркас и утепляют.
7. Заливают опалубку, выполняют дальнейший монтаж.

Срок возведения ленты зависит от применяемого материала. Дольше всего по времени возводится монолитная лента. Застывает бетонная лента в течение одного месяца. При этом первые 10 дней необходимо фундамент регулярно поливать водой. Это нужно, чтобы уравновесить уровень влажности снаружи и внутри фундамента.

Чтобы процесс возведения ускорить, используют камень, кирпич, фундаментальные блоки. Но надо учесть, что такое ускорение строительства снижает устойчивость и прочность монолитной ленты.

Когда гидрогеологическая обстановка вашей территории позволяет, то более удачным вариантом фундамента является сборное ленточное основание.

Плюсы и минусы

К преимуществам фундамента-ленты относятся:

1. Надёжность и прочность основания, высокие показатели эксплуатации.
2. Устойчивость к внешнему давлению. Ленточное основание выдерживает нагрузку, которая значительно превышает вес здания.
3. Для этого вида фундамента подходят практически все грунты.
4. Простота возведения.
5. Можно возводить весной, летом, осенью и даже зимой.
6. Огромный, до 150 лет, срок службы ленты. Но только при грамотном возведении и правильной эксплуатации.
7. Для имеющихся условий есть много вариантов конструкции, а также материала, что позволяет подобрать самый оптимальный вариант ленты.

Несмотря на большое количество земляных и установочных работ, строительство ленточного фундамента можно выполнить с помощью двух-трёх помощников. Из инструмента и оборудования понадобится: бетономешалка и для уплотнения бетонного раствора вибрационное устройство. А чтобы вырыть траншею, можно нанять на день экскаватор.

Есть и недостатки:

1. Возведение ленточного основания зависит от гидрогеологических условий территории.
2. Большие трудозатраты на каждом из этапов возведения бетонной ленты.
3. На осевые растяжения лента плохо реагирует, несмотря на отличную устойчивость к внешним нагрузкам. Когда образуется давление в одной части, то часто образуются трещины либо перелом основы.
4. Необходимость при заливке основания непрерывности процесса.
5. Бетонная лента зависит от несущих характеристик почвы.
6. Высокая себестоимость такого основания.

Несмотря на минусы, перечисленные недостатки полностью компенсируются высокой прочностью и надёжностью этого типа фундамента.

Виды ленточного основания

Различают разновидности ленты.

По типу конструкций:

1. Монолитный фундамент. Образован непрерывной отливкой из бетонного раствора с монтированным внутри армопоясом.
2. Сборный фундамент. Возводится из отдельных элементов — камня, кирпича, блоков и т. п. Возведение в разы быстрее монолитного, но устойчивость к нагрузкам меньше, поэтому применяют только в подходящих ситуациях.

По глубине заложения ленты:

1. Незаглубленное основание. Возводится просто на поверхности земли. Применяют данный вид крайне редко.
2. Мелкозаглубленный фундамент. Траншея под ленту имеет небольшую глубину, которая не доходит до уровня промерзания. Это основание экономит как материал, так и труд рабочих, но должны быть соответствующие норме гидрогеологические условия.
3. Заглубленное основание. Используется чаще всего. Бетон погружён в почву ниже глубины зимнего промерзания. Основание максимально устойчиво к нагрузкам. Может удерживать большой вес построек. Для возведения нужны большие вложения как труда, так и материала.

Различают и комбинированные виды ленточного фундамента.

Когда и где можно применять ленточный фундамент?

Данный вид фундамента достаточно универсален и подходит для возведения построек на большинстве участков. Но имеются и ограничения на строительство:

• Слабая нагрузочная способность почвы.
• Наличие высоко расположенных почвенных вод.
• Сложная структура почвы, чередуются рыхлые и плотные слои.

При выборе ленточного фундамента надо учитывать и сезонную подвижность почвы (морозное пучение). Чаще всего пучение возникает на глинистых землях, которые задерживают влагу.

Зимой в таком грунте скопившаяся влага замерзает и в результате расширения на некоторых участках выталкивает фундамент наружу.

Неравномерность и само разрушение отрицательно сказывается на цельности ленты, в результате образуются трещины. На сухих почвах ленточное основание превосходно эксплуатируется и на пониженные температуры не реагирует.

Свайный фундамент

Основание из свай – это система из вертикально установленных опор, которые погружены в плотные слои почвы. Расстояние до плотных слоёв различно, и зависит исключительно от геологических характеристик участка.

Свайный фундамент устанавливают в определённом порядке. Сваи размещают под самыми нагруженными участками будущего здания.

Свайное пространство рассчитывают так, чтобы вес сооружения равномерно распределился по всем опорным сваям.

После монтажа верхняя часть сваи обрезается либо наращивается до формирования ровной поверхности. После этого выполняется ростверк. Горизонтальный обвязочный пояс соединит верхушки свай, а также в единую систему сведёт нагрузки, распределяя их по всему свайному полю.

Ростверк становится основой для нулевого перекрытия. С нулевого перекрытия и начинается возведение здания. По способу производства у ростверка много общего с лентой. Принципиальное отличие – в точечном размещении опорных свай.

Достоинства и недостатки свай

К преимуществам относят:

1. Высокая направляющая способность.
2. Возможно возведение свай на проблемных почвах.
3. Слабое воздействие гидрогеологических условий на устойчивость фундамента.
4. Нет необходимости готовить участок, можно работать на склонах или рельефных складках.
5. Не нужны (практически) земляные работы.

Недостатки свай:

• Сложно или невозможно обустроить цокольную часть или подвальное помещение.
• Для вбивания свай нужна спецтехника, что усложняет работы и увеличивает цену строительства.
• С большой точностью вычислить глубину погружения каждой сваи очень сложно.

Особенность свай заключается в возможности их устанавливать на влажных болотистых почвах. Поэтому именно свайное основание используют при возведении домов в районах с высоким уровнем грунтовых вод. Свайное основание, установленное профессионалами, полностью убирает проблемы с неустойчивостью почвы и создаёт долговечный и надёжный фундамент.

Разновидности свайного основания

Фундамент из свай — общее название для большой группы фундамента разного типа. Различаются они опорами и методом погружения в слои земли.

Разновидности:

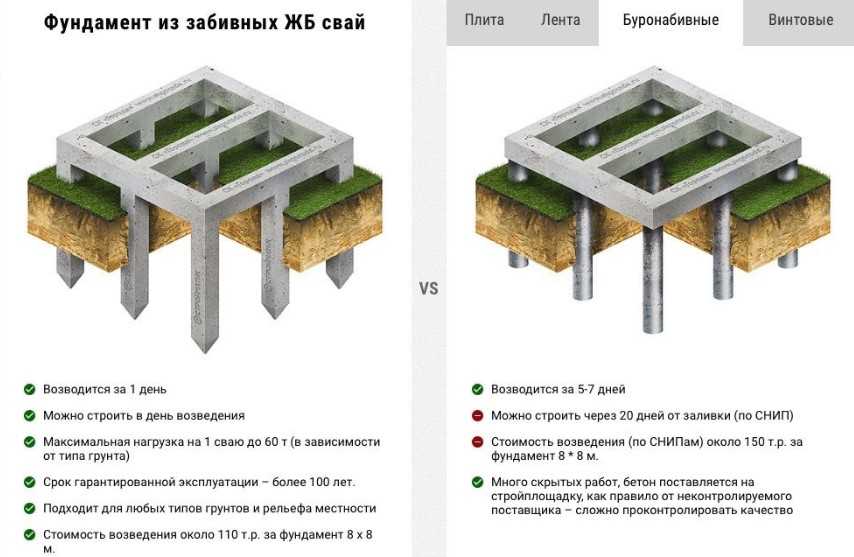

• Забивные свайные опоры. Используются железобетонные готовые стержни. С помощью спецтехники они забиваются в землю. Считается, что забивные сваи – это наиболее надёжный вариант. Недостаток – если рядом расположены постройки, то спецтехникой сложно работать.
• Буронабивные сваи. Эти опоры практически изготавливают на строительной площадке. В подготовленную скважину заливается бетон. В итоге образуется вертикально стоящий опорный стержень. Сваи можно создавать самостоятельно. Тупой конец буронабивной сваи увеличивает прочность основания и понижает риски осадки.

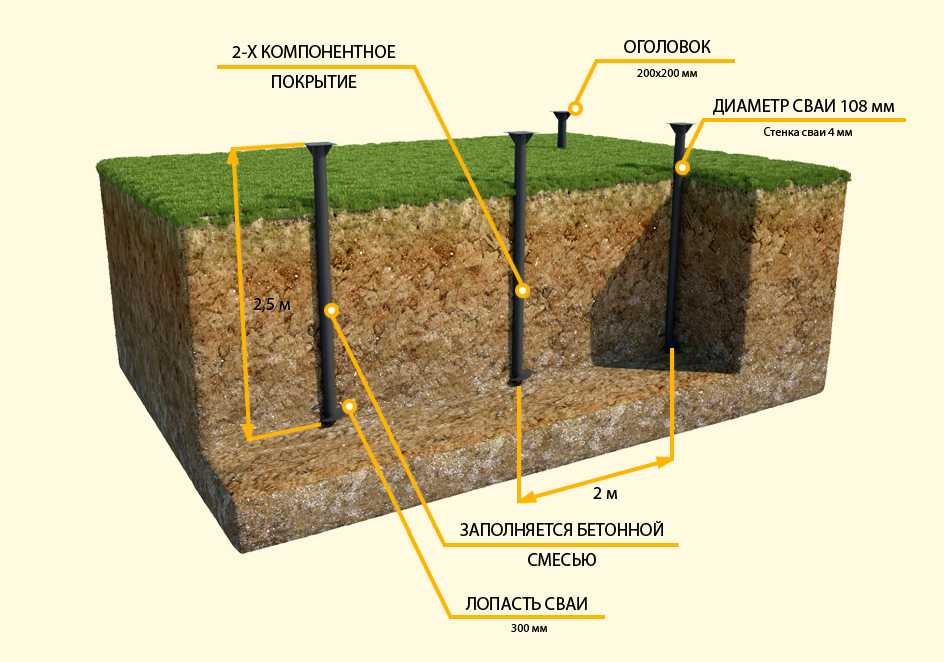

• Винтовые сваи. Данный вид фундамента активно применяется не так давно. Достоинство винтовых свай – их можно монтировать вручную, а установочные работы можно проводить и возле рядом построенных зданий. Винтовая свая – это с заострённым концом стальная труба. На конце трубы на дистанции друг от друга приварены лопасти. Ввинчиваются в землю сваи по принципу вкручивания шурупа. С помощью рычага винт-свая завинчивается на требуемую глубину.

Когда применяют сваи?

Свайный фундамент предназначен для использования в рыхлых, влажных и сыпучих почвах.  Сваи — это наиболее оптимальный и часто единственный вариант в заболоченных местностях, в районах, где неустойчивые и рыхлые грунты.

Сваям можно передавать нагрузки на значительные глубины, миновав не очень плотные и не слишком устойчивые поверхностные слои.

Информация! Свайные опоры отлично зарекомендовали себя на участках, где часто наблюдается перепад температур.

Эта характеристика выделяет сваи среди остальных типов основания здания.

Какой фундамент лучше?

Рассуждать о преимуществах ленточного основания перед свайным или наоборот, без привязки к конкретным обстоятельствам, просто бессмысленно. Два типа фундамента – это самодостаточные способы создать прочную опорную конструкцию, которая обеспечивает надёжность и устойчивость сооружению.

При выборе одного из типов фундамента учитывают гидрогеологическую обстановку на участке застройки, тип рельефа, сезонное перемещение уровня почвенных вод и другие факторы.

Только после анализа и учёта характеристик участка рассматривают преимущества и недостатки свайного и ленточного оснований, и останавливают свой выбор на одном из них.

Какой тип фундамента быстрее построить?

Скорость строительства основания — индивидуальный показатель, он зависит от многих факторов. Например, для ленточного фундамента определяющим показателем готовности к дальнейшим работам является время на застывание бетонного раствора.

А вот для свайного основания многое зависит от имеющейся в наличии спецтехники, равномерного распределения слоев почвы, глубины заложения плотных почвенных слоёв и т. д.

Поэтому рассуждать, какое основание быстрее возводится – некорректно.

Единственным различием стоит назвать сезонность — ввинчивают или вбивают сваи в любой сезон, кроме зимнего, так как нерационально проводить работы с мёрзлым грунтом.

Ленточный фундамент возводится круглогодично. Хотя в зимнее время имеются свои сложности.

Для какого типа грунта какое основание подходит лучше?

Ленточный фундамент устанавливают на сухих и плотных почвах, где нет зимнего пучения и низкий уровень залегания грунтовых вод.

Свайный фундамент показывает отличные результаты на рыхлых, обводненных либо сыпучих грунтах.

Вариантов использования ленточных фундаментов больше в разы по сравнению со сваями, ведь ленточное основание – более универсальная опора и может выдержать очень большие внешние нагрузки.

Сваи нецелесообразно применять там, где можно использовать ленту из-за невозможности возвести цокольный этаж или подвал.

Финансовые траты и трудозатраты

Какой фундамент — ленточный или сваи обойдутся дешевле? При возведении ленточного основания имеются траты, которых для свайных оснований нет:

• выемка почвы и её планировка, вывоз со строительной площадки;
• расходы на транспорт, чтобы доставить материал для опалубки, арматуру и бетон;
• засыпка подушки песчано-гравийной, её трамбовка;
• заливка бетона или монтаж блоков с помощью спецтехники.

Поэтому ленточное основание выходит дороже свайного.

По своему устройству ленточный фундамент сложнее свай. Ведь нужно вырыть котлован, установить опалубку и связать армопояс, заложить подушку из песка и гравия, залить бетон. И ждать, пока раствор схватится. А потом уже переходить к гидроизоляции фундамента.

В свайном фундаменте нужно только установить, ввинтить либо забить сваи и ростверком их обвязать. То есть работы проводятся в разы быстрее.

Вот примерные графики возведения ленточного и свайного оснований для жилого здания размером 36 м²:

Когда винтовое основание устанавливается для лёгких конструкций, то трубы заполняются щебнем или песком. Иногда полости остаются пустыми, внутри они дополнительно окрашиваются антикором.

Тогда возведение фундамента завершится за 5-7 дней.

Затраты труда при строительстве ленточного и свайного фундамента несопоставимы. Винтовые опорные сваи монтируются быстро, затраты физического труда – минимальны. А вот при возведении ленточного фундамента понадобятся большие трудозатраты.

Если ленточное основание разрушится, то восстановить его практически невозможно.

Винтовые сваи можно отремонтировать. Участки труб, которые оказались повреждены коррозией, завариваются новым металлом, усиливая свайный фундамент.

Смотрите видео: что лучше: сваи или ленточный фундамент

Пожалуйста, оцените наш материал:

Фундаменты

Фундаменты зданий
Типы фундаментов Фундаменты мелкого заложения (иногда называемые «распорными фундаментами») включают подушки («изолированные фундаменты»), ленточные фундаменты и плоты. Глубокие фундаменты включают сваи, свайные стенки, диафрагменные стены и кессоны.
Неглубокие фундаменты — фундаменты, сооруженные близко к готовой поверхности земли; обычно там, где глубина фундамента меньше ширины основания и менее 3 метров в глубину. Это не строгие правила, а всего лишь рекомендации. Неглубокие фундаменты (иногда называемые «распорными фундаментами») включают подушки («изолированные фундаменты»), ленточные фундаменты и плоты. Мелководные фундаменты используются, когда поверхностные грунты достаточно прочны и жестки, чтобы выдерживать возложенные нагрузки; как правило, они не подходят для слабых или сильно сжимаемых грунтов, таких как плохо уплотненная насыпь, торф, аллювиальные отложения и т. д. Это важно, когда речь идет о строительстве на подготовленных землях в Бостоне, таких как Бэк-Бей, заполненный гравием, песок и/или ил на глубину не менее 5-10 метров. Фундаменты на подушках используются для поддержки отдельных сосредоточенных нагрузок, например, от колонны. Они могут быть круглыми, квадратными или прямоугольными. Обычно они состоят из блока или плиты. Насыпные фундаменты обычно неглубокие, но можно использовать и глубокие насыпные фундаменты. Ленточные фундаменты используются для поддержки линии нагрузок либо из-за стены, либо в случае необходимости поддержки линии колонн там, где расположение колонн настолько близко, что отдельные фундаментные плиты неуместны. Сплошные фундаменты используются для распределения нагрузки от конструкции на большую площадь, обычно на всю площадь конструкции. Они используются, когда нагрузки на колонны или другие структурные нагрузки близки друг к другу и отдельные подушки фундамента будут взаимодействовать. Сплошной фундамент обычно состоит из бетонной плиты, занимающей всю нагруженную площадь. Он может быть усилен ребрами жесткости или балками, встроенными в фундамент. Сплошные фундаменты имеют то преимущество, что они сопротивляются оседанию, потому что вес распределяется по большой площади. Они часто необходимы на мягких или рыхлых почвах, поскольку они могут распределять нагрузку на большую площадь. Здание Федерального резервного банка на Атлантик-авеню стоит на фундаменте.
Глубокие фундаменты – это фундаменты, расположенные значительно ниже поверхности, обычно на глубине >3 м ниже готового уровня земли. Глубокие фундаменты можно использовать для переноса веса конструкции на более глубокие и прочные слои, если вблизи поверхности присутствуют непригодные грунты. Сваи представляют собой относительно длинные тонкие стойки, передающие вес конструкции через более слабые верхние слои почвы на более прочные и глубокие слои почвы или твердую породу. Они используются, когда по причинам денег, строительства или почвенных условий мелкозаглубленный фундамент нецелесообразен. Опоры представляют собой фундаменты для несущих тяжелых структурных нагрузок, которые сооружаются на месте в глубоком котловане. Кессоны представляют собой форму глубокого фундамента, который сооружается над уровнем земли, а затем заглубляется до необходимого уровня путем выемки грунта или дноуглубительных работ внутри кессона. Фундаменты с компенсацией в основном представляют собой глубоко вырытые подвалы, например, с использованием фундамента ростверка, построенного очень глубоко в грунте
Сваи часто используются, потому что поверхностный грунт слишком слаб, чтобы поддерживать конструкцию. Важно понимать, что сваи поддерживаются как концевой опорой , так и поверхностным трением . Величина поддержки, которую данная свая получает от любой из них, зависит от состояния почвы. Сваи могут использоваться для поддержки различных типов структурных нагрузок. Концевые опорные сваи — это сваи, которые заканчиваются твердым, относительно непроницаемым материалом, таким как камень или очень плотный песок и гравий. Они получают большую часть своей поддержки за счет сопротивления слоев в нижней части сваи. Здания Prudential Center и John Hancock являются примерами зданий, построенных на опорных сваях, вбитых в скальную породу. Висячие сваи получить большую часть их поддержки за счет трения кожи . Обычно это происходит, когда сваи не достигают непроницаемого слоя, а забиваются на некоторое расстояние в проницаемый грунт. Чем длиннее свая, тем больше сила трения, создаваемая продавливанием сваи. Мэрия Бостона и Больница общего профиля Массачусетса являются примерами зданий, построенных на фрикционных сваях . На сваи, проходящие через слои умеренно или слабо уплотненной засыпки, будет воздействовать отрицательное поверхностное трение , которое создает нисходящее сопротивление вдоль ствола сваи и, следовательно, создает дополнительную нагрузку на сваю. Это происходит по мере уплотнения наполнителя под собственным весом. Чтобы посмотреть фотографии установки свай, посетите этот сайт	Опорная свая, опирающаяся на несжимаемый слой, такой как твердая порода.
	Висячая свая, прочность которой обусловлена ​​тем, что грунт обычно становится прочнее по мере углубления
	На этой диаграмме показано поверхностное трение , которое представляет собой дополнительную силу, воздействующую на сваю в результате рыхлого наполнителя, который оседает вдоль сваи.
На приведенных ниже схемах показан простой пример опорных и опорных свай, используемых для поддержки конструкции.
Как вы думаете, что произойдет, если трения между сваей и землей будет недостаточно, чтобы выдержать вес конструкции? Наведите курсор на изображение ниже, чтобы узнать.	Во многих случаях простое удлинение сваи обеспечивает достаточное трение для поддержки конструкции. Если две силы уравновесятся, то свая не утонет. Как вы думаете, почему более длинная свая создает большее трение?
Сваи можно забивать с помощью тяжелых грузов или других механизмов. Они известны как сваи смещения . Обычно они изготавливаются из стали или дерева. Другой метод установки свай заключается в выемке грунта и помещении сваи в яму. Они известны как неперемещаемые сваи . Часто в этом случае используется бетон — выкапывается яма и заливается бетон для создания сваи.
Проблемы с разрушением сваи В Бостоне одной из основных проблем старых свайных фундаментов является гниение свай. Большинство оригинальных зданий Бэк-Бэй были построены на деревянных висячих сваях. Пока сваи остаются под «уровнем грунтовых вод» (уровень воды в земле), то сваи останутся целыми. Однако любая часть деревянного штабеля, которая находится над уровнем грунтовых вод, подвержена гниению. Известно много примеров повреждения зданий в результате гниения свай.

8 Наиболее важные типы фундамента

Фундамент является одной из основных частей конструкции. Он определяется как та часть конструкции, которая передает нагрузку от возведенной на ней конструкции, а также ее вес на большую площадь грунта таким образом, что величина не превышает предельную несущую способность грунта и осадку. всей конструкции остается в допустимых пределах. Фундамент – это часть конструкции, на которой стоит здание. Твердый грунт, на котором он стоит, известен как фундамент.

Зачем нужен фундамент

Фундамент должен выполнять следующие задачи:

• Распределять вес конструкции на большой площади грунта.
• Избегайте неравных расчетов.
• Предотвращает боковое смещение конструкции.
• Повышение устойчивости конструкции.

Почему существуют разные типы фундаментов

Поскольку мы знаем, что существуют разные типы грунтов, несущая способность грунта различна для каждого типа грунта. В зависимости от профиля почвы, размера и нагрузки конструкции инженеры выбрали разные типы фундаментов.

В целом все фундаменты делятся на две категории, — мелкозаглубленные и глубокозаглубленные. Термины «мелкий» и «глубокий фундамент» относятся к глубине почвы, на которой он расположен. Как правило, если ширина фундамента больше глубины, он обозначается как «неглубокий фундамент». Если ширина меньше глубины фундамента, он называется «глубоким фундаментом». Однако глубокий и неглубокий фундамент можно классифицировать, как показано в следующей таблице.



Основные характеристики различных типов фундаментов вместе с их изображениями приведены ниже. Поскольку экономическая целесообразность является одним из основных факторов при выборе типа, она также кратко обсуждается для каждого типа. Чтобы узнать о других факторах, влияющих на диапазон фундаментов, прочтите: Факторы, учитываемые при выборе фундамента.

Фундаменты мелкого заложения

Поскольку глубина мелкозаглубленного фундамента невелика и это экономично, это самый популярный тип фундамента для легких конструкций. Ниже рассмотрены несколько типов мелкозаглубленных фундаментов.

Типы мелкозаглубленных фундаментов

Ниже приведены типы неглубоких фундаментов.

1. Изолированный распорный фундамент

Это наиболее распространенный и простой тип мелкозаглубленного фундамента, поскольку он является наиболее экономичным. Обычно они используются в неглубоких сооружениях для транспортировки и распределения концентрированных нагрузок, вызванных, например, столбами или колоннами. Обычно они используются для обычных зданий (обычно до пяти этажей).

Рисунок: Изолированный неглубокий фундамент image

Изолированный фундамент представляет собой фундамент непосредственно в основании сегмента. Как правило, каждый раздел имеет свою основу. Они напрямую передают нагрузку от колонны на грунт. Она может быть прямоугольной, квадратной или круглой. Он может состоять как из армированного, так и из неармированного материала. Однако для неармированного основания высота основания должна быть более заметной, чтобы обеспечить необходимое распределение нагрузки. Их, возможно, следует использовать, когда совершенно ясно, что под всей структурой не произойдет никаких различных осадок. Распространение фундаментов недопустимо для ориентации больших нагрузок. Это делается для того, чтобы уменьшить крутящие моменты и силы сдвига в их основных областях.

Размер фундамента можно приблизительно рассчитать, разделив общую нагрузку на основание колонны на допустимую несущую способность грунта.

Ниже приведены типы фундаментов.

1. Одинарный блочный фундамент.
2. Ступенчатое основание для колонны.
3. Наклонное основание для колонны.
4. Фундамент стены без ступеньки.
5. Ступенчатое основание для стен.
6. Ростверковый фундамент.

Чтобы решить, когда использовать мелкозаглубленный фундамент, необходимо знать, когда это экономически выгодно. Это экономично, когда:

• Нагрузка на конструкцию относительно низкая.
• Столбцы расположены не близко.
• Несущая способность грунта высокая на небольшой глубине.

2. Фундамент стены или ленточный фундамент

Фундамент стены также известен как сплошной фундамент. Этот тип используется для распределения нагрузок несущих конструкций или ненесущих стен на землю таким образом, чтобы не превышался предел несущей способности грунта. Он проходит вдоль стены. Ширина стенового фундамента обычно в 2-3 раза больше ширины стены.

Рисунок: Фундамент стены или ленты

Фундамент стены представляет собой непрерывную полосу плиты по всей длине стены. Для возведения стеновых фундаментов применяют камень, кирпич, железобетон и др.

• Из-за блочных стен цоколь состоит из нескольких рядов кирпичей, причем наименьший ряд, как правило, в два раза превышает ширину вышележащей стены.
• Из-за каменных стен противовесы могут быть 15 см, а статуи хода 30 см. Вдоль этих линий размер фундаментов немного больше, чем размер фундаментов блочных перегородок.
• Если куча на стене значительна или грунт имеет низкий предел несущей способности, может быть предоставлен этот тип железобетонного фундамента.

Фундамент стены экономичен, когда:

• Передаваемые нагрузки имеют небольшую величину.
• Укладывается на плотный песок и гравий.

3. Комбинированный фундамент

Комбинированный фундамент очень похож на изолированный фундамент. При тщательной расстановке колонн сооружения или низкой несущей способности грунта и их перекрытии друг друга предусматривается комбинированное основание. По сути, это смесь различных опор, в которой используются свойства различных балансов в одной опоре в зависимости от необходимости конструкции.

Фундаменты, которые сделаны общими для более чем одной колонны, называются комбинированными фундаментами . Существуют различные типы комбинированного фундамента, в том числе плитный, плитно-балочный, а также прямоугольный, стропильный и ленточный. Они могут быть квадратными, тавровыми или трапециевидными. Основной задачей является равномерное распределение нагрузок по всей площади фундамента, для этого необходимо совместить центр тяжести площади фундамента с центром тяжести суммарных нагрузок.

Рисунок: Комбинированный фундамент

Комбинированные фундаменты экономичны, когда:

• Колонны расположены близко друг к другу.
• Когда колонна находится близко к границе участка, а изолированный фундамент пересекает границу участка или становится эксцентричным.
• Размеры одной стороны фундамента ограничены меньшим значением.

4. Консольный или ленточный фундамент

Ленточный фундамент похож на комбинированный. Причины рассмотрения или выбора ленточного фундамента идентичны комбинированному.

В ленточном фундаменте фундамент под колонны строится отдельно и связывается ленточной балкой. Как правило, когда край фундамента не может быть продлен за границу участка, внешний фундамент соединяется ленточной балкой с внутренним фундаментом.

Рисунок: Консольный или ленточный фундамент

5. Плотный или матовый фундамент

Каркасный или матовый фундамент используются там, где другие неглубокие или свайные фундаменты не подходят. Это также рекомендуется в ситуациях, когда несущая способность грунта недостаточна, нагрузка на конструкцию должна быть распределена по большой площади или конструкция постоянно подвергается ударам или рывкам.

Сплошной фундамент состоит из железобетонной плиты или тавровой балки, уложенной по всей площади конструкции. В этом типе в качестве фундамента выступает вся плита цокольного этажа. Общая нагрузка конструкции распределяется равномерно по всей площади конструкции. Это называется плотом, потому что в этом случае здание кажется судном, которое плывет по морю земли.

Рисунок: Фундаменты из плит или матов

Фундаменты из плит являются экономичными, когда:

• Почва слабая и нагрузка должна быть распределена по большой площади.
• В структуру входит подвал.
• Столбцы расположены близко друг к другу.
• Другие виды фундаментов невозможны.
• Дифференциальная осадка должна быть предотвращена.

Вы также можете прочитать:

• Фонд плота — когда для использования, типы, строительство
• Преимущества и недостатки Deep Foundation

Deep Foundation Ниже.

Типы глубоких фундаментов.

Ниже приведены типы глубоких фундаментов.

1. Свайный фундамент

Свайный фундамент является распространенным типом глубокого фундамента. Они используются для снижения затрат, а также когда по соображениям состояния грунта желательно передать нагрузки на пласты грунта, которые находятся за пределами досягаемости мелкозаглубленных фундаментов.

Ниже приведены типы свайных фундаментов.

1. В зависимости от функции или использования
   1. Шпунтовые сваи
   2. Load Bearing Piles
   3. End Bearing Piles
   4. Friction Piles
   5. Soil Compactor Piles
2. Based on Materials and Construction Method
   1. Timber Piles
   2. Concrete Piles
   3. Steel Piles
   4. Composite Piles

Pile представляет собой тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной. Он используется для передачи нагрузок фундамента на более глубокие слои почвы или горных пород, когда несущая способность почвы у поверхности относительно низкая. Свая передает нагрузку либо за счет поверхностного трения, либо за счет подшипника. Сваи также используются для защиты конструкций от подъема и обеспечения устойчивости конструкций к боковым силам и силам опрокидывания.

Свая представляет собой тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной. Он используется для передачи нагрузок фундамента на более глубокие слои почвы или горных пород, когда несущая способность почвы у поверхности относительно низкая. Свая распределяет нагрузку либо за счет поверхностного трения, либо за счет подшипника. Сваи также используются для защиты конструкций от подъема и обеспечения устойчивости конструкций к боковым силам и силам опрокидывания.

Свайные фундаменты экономичны, когда

• Грунт с большой несущей способностью залегает на большей глубине.
• Когда есть вероятность строительства оросительных каналов в близлежащем районе.
• Когда очень дорого обеспечить плот или ростверк.
• Когда фундамент подвергается сильной сосредоточенной нагрузке.
• В болотистых местах.
• Когда верхний слой почвы сжимаем по своей природе.
• В случае мостов, когда размыв больше в русле реки.

Его снова можно классифицировать на основе его материала и механизма передачи нагрузки или функции. Несколько типов свайных фундаментов показаны на следующей схеме.

Свайный фундамент Статьи

• Что такое свайный фундамент? Типы свайных фундаментов
• Использование свайных фундаментов
• Факторы, влияющие на выбор типа свайных фундаментов
• Причины отказа свайных фундаментов
• Разница между мелкими и глубокими фундаментами
• Что такое висячая свая? Расчет мощности и подробная информация
• Различия между свайным и столбовым фундаментом
• Различия между сваями, опорами и кессонами



2. Фундамент для причала

Причал – подземное сооружение, передающее более массивную нагрузку, которую не могут нести мелкозаглубленные фундаменты. Обычно он мельче, чем сваи. Столбчатый фундамент обычно используется в многоэтажных строениях. Поскольку базовый регион определяется стратегией плана для регулярного учреждения, испытание на нагрузку с одной опоры исключается. В связи с этим он становится все более известным в стесненных условиях.

Рисунок: Фундамент пирса

Фундамент пирса представляет собой цилиндрический конструктивный элемент, который передает большую нагрузку от надстройки к грунту с помощью концевой опоры. В отличие от свай, он может передавать нагрузку только на подшипник, а не на поверхностное трение.

Фундамент пирса является экономически выгодным, когда:

• Слои здоровой породы лежат под слоем разложившейся породы наверху.
• Верхний слой почвы представляет собой жесткую глину, сопротивляющуюся забиванию несущей сваи.
• Когда на грунт необходимо перенести тяжелый груз.

Фундамент для столбов имеет множество преимуществ:

• Имеет широкий ассортимент по конструкции. Есть разные материалы, которые мы можем здесь создать, чтобы создать стильный вид, и это остается в пределах нашего лимита расходов.
• Экономит деньги и время, поскольку не требует удаления тонны цемента.
• Пределы опоры можно увеличить за счет недостаточного развертывания основания.

Наряду с преимуществами, он имеет и несколько недостатков:

• Если один пост или причал повреждены, это может нанести критический урон всему заведению.
• Без надлежащей защиты жизненная сила может быть расточительна.
• Полы должны быть надежно защищены и защищены от тварей.

3. Фундамент кессона

Фундамент кессона представляет собой водонепроницаемую подпорную конструкцию, используемую в качестве опоры моста, строительства плотины и т. д. Он обычно используется в сооружениях, требующих фундамента под рекой или подобными водоемами. Причиной выбора кессона является то, что его можно доставить в нужное место, а затем погрузить на место.

Рисунок: Кессонный фундамент

Кессонный фундамент представляет собой готовый полый цилиндр, вдавленный в грунт до нужного уровня, а затем заполненный бетоном, который в конечном итоге превращается в фундамент. Он в основном используется в качестве опор моста. Кессоны чувствительны к процедурам строительства и не имеют опыта строительства.

Существует несколько типов кессонных фундаментов.

1. Коробчатые кессоны.
2. Плавающие кессоны.
3. Пневматические кессоны.
4. Открытые кессоны.
5. Облицованные кессоны.
6. Выкопанные кессоны.

Фундаменты кессона экономичны, когда:

• Требования к ростверку свай должны быть сведены к минимуму.
• Необходимо уменьшить шум и вибрацию.
• Размещать под водоемами.
• Требуется высокая боковая и осевая нагрузка.

Кессонный фундамент Статьи

• Что такое кессонный фундамент – устройство, типы, конструкция
• Применение кессонного фундамента
• Преимущества и недостатки кессонного фундамента
• Различия между поверхностным и глубоким фундаментом



В заключение следует отметить, что фундамент представляет собой несущий элемент конструкции, который передает общую нагрузку от плиты, балки, колонны, стены и т.
