Ленточная пилорама своими руками чертежи
Уважаемые посетители сайта “Самоделкин друг“ из представленного материала вы узнаете как можно самостоятельно сделать свою собственную ленточную пилораму. Каждый мастеровой человек мечтает иметь в своем хозяйстве свою собственную пилораму, потому как ее наличие в десятки раз уменьшит расходы на пиломатериал. При помощи данного станка можно самому распускать бревна на доски и бруски, так же отличный вариант и для тех кто строится, тоесть доски можно производить непосредственно на месте строительства будущего дома. А так же возможно открыть свою частную пилораму и распускать доски уже за деньги и пополнять семейную казну дополнительным заработком. Вообщем станочек очень хорош со всех сторон, да и самостоятельная его сборка опять же обойдется куда дешевле заводского аналога, потому как много запчастей можно использовать б/у и имеющихся в наличии у автолюбителя, к примеру : колеса от легкового автомобиля, ступицы, подшипники, болты и прочее что можно раздобыть в гараже)
Конструкция ленточной пилорамы представляет из себя 1.
рельсовую дорожку 2. станину с силовым агрегатом 3. полотно 4 механизмы регулировки и натяжения 5. каретка 6. ровная поверхность (желательно фундамент-плита)
И так, давайте ознакомимся с перечнем необходимых составляющих для сборки станка. А так же разберем весь процесс поэтапно.
Материалы
- уголок 100х100, швеллер, рельса от узкоколейки (для изготовления рельсового полотна)
- колеса от легкового автомобиля
- ступицы
- подшипники
- профтруба квадратного сечения
- шпилька с резьбой
- цепь
- домкрат
- капельница
- силовой агрегат (бензиновый или электродвигатель)
- арматура
- болты, гайки, шайбы, граверы
- листовой металл 1 мм
- шкив
- ремень
Инструменты
- сварочный аппарат
- дрель
- наждак
- болгарка
- молоток
- рулетка
- набор гаечных ключей
- уровень (лазерный)
- линейка
- уголок
Процесс сборки ленточной пилорамы своими руками..jpg)

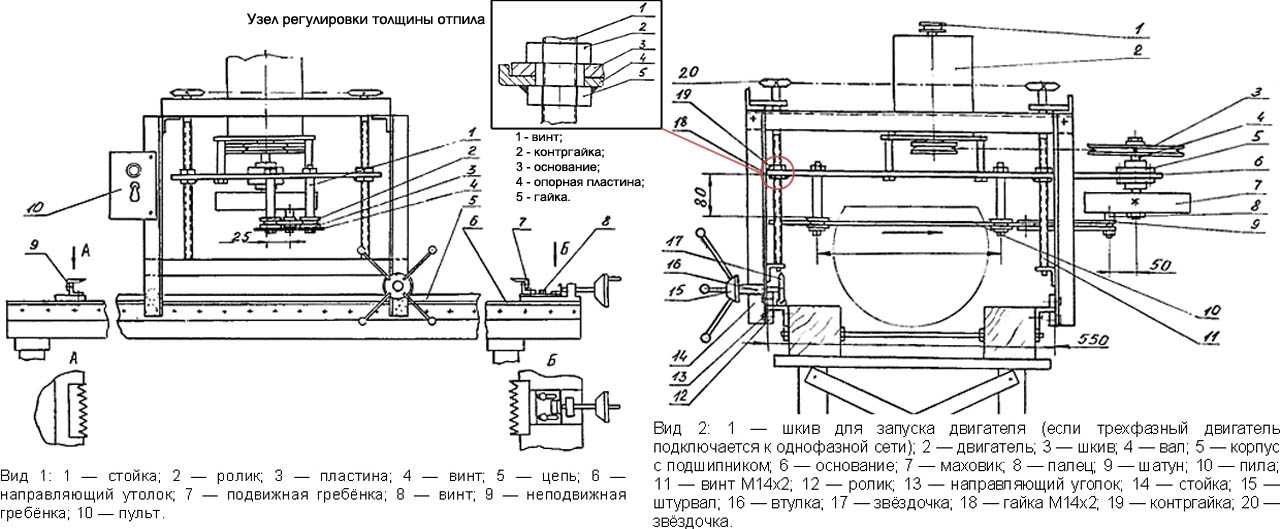

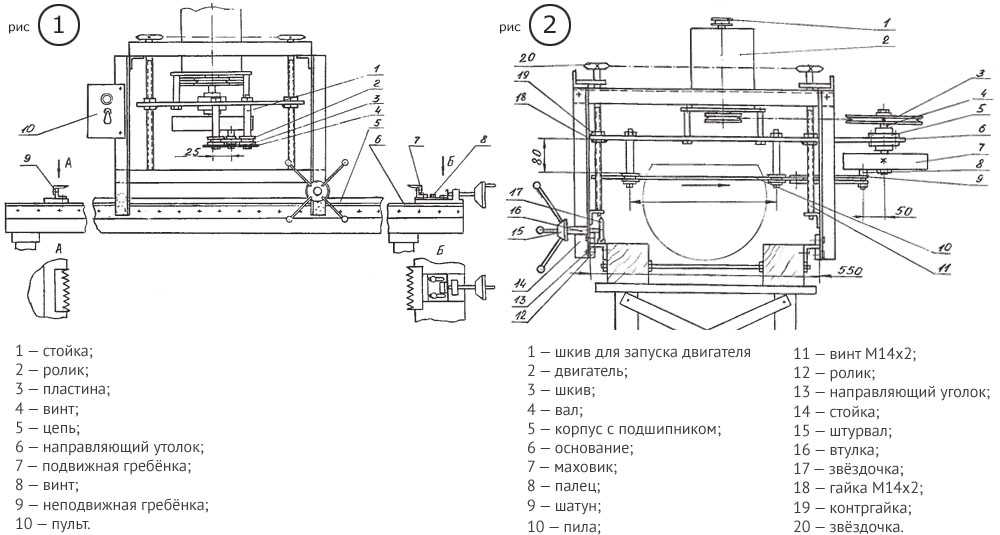

И так, первым делом стоит ознакомится с чертежами, потому как любое дело начинается с разметки, как говорится “Семь раз отмерь, один раз отрежь. Так с чертежами ознакомились, а теперь хочется еще отметить то, что самодельные пилорамы бывают нескольких видов
1 Ленточная пилорама с электродвигателем. 2. Ленточная пилорама с бензиновым двигателем. 3 Шинная пилорама. Принцип работы ленточного станка для распиловки древесины. Полотно натягивается на 2 горизонтально расположенных шкива, в данном случае это обычные автомобильные колеса с покрышкой и камерой, неоспоримый плюс данной конструкции в том, что можно производить натяжение пильного подкачкой шин. Ограничитель и поддерживающие ролики располагаются непосредственно в нижней части. Чтож принцип работы надеюсь понятен, далее стоит позаботится о размещении рельсовой дороги по которой будет ходить каретка с пильным полотном и распускать бревна на доски. Площадка должна быть размерами не менее 3 х 6 м, а самое главное ровной! Поэтому необходимо под пилораму залить плиту-фундамент и выровнять до идеально ровной поверхности.
После чего устанавливаются шкивы и ступицы. Подключение к силовому агрегату. Выравнивание и поддержка пильного полотна осуществляется за счет подшипников. Сверху в обязательном порядке следует установить защитный кожух из металла. Техника безопасности здесь превыше всего, потому как полотно может и вылететь . Механизм натяжения можно сделать из небольшого домкрата. После полной сборки пилорамы проводится пробный запуск, если все в порядке, то отключается двигатель и укладывается и крепится бревно. Распускается бревно на доски. Так же можете посмотреть работу лесопилки наглядно на видео.Вот такая замечательная пилорама вообщем то получилась, теперь распускай доски и бруски для строительства и ремонта сколько угодно, только успевай бревнышки подкидывай)
Большое спасибо за внимание!
5 Points
Хорошая оценка Плохая оценка
Самодельная ленточная пилорама своими руками
Для выполнения распилочных работ, в качестве устройства которое обеспечит достижение необходимого размера древесины, используют пилорамы, но как же их можно сделать своими руками?
Их можно разделить на два вида.
Это ленточные и дисковые пилорамы, в основе которых лежат использования разных режущих механизмов.
Принцип работы и устройство ленточной пилорамы
В основе конструкции ленточной пилорамы, лежит использование распиловочной ленты, которая изготавливается из инструментальной стали и расположена между двух вращающихся узлов, которые и обеспечивают движение лезвия при распиловке.
Преимущества использования для распиловки ленточных пилорам:
- при распиловке образуется малый пропил, что позволяет обеспечить высокий (до 70%) выход материала из обрабатываемой заготовки;
- возможность работы с заготовками (бревнами) больших диаметров;
- возможность удобного подбора толщины распиловки заготовки;
- гладкость и чистота среза заготовки.
Основным недостатком при использовании ленточных пилорам, является затрудненное использование при работе с недостаточно высушенными, хвойными древесинами, поскольку при распиловке на режущую поверхность происходит налипание древесной смолы.
Для работы с ленточной пилорамой необходимо использовать просушенные заготовки.

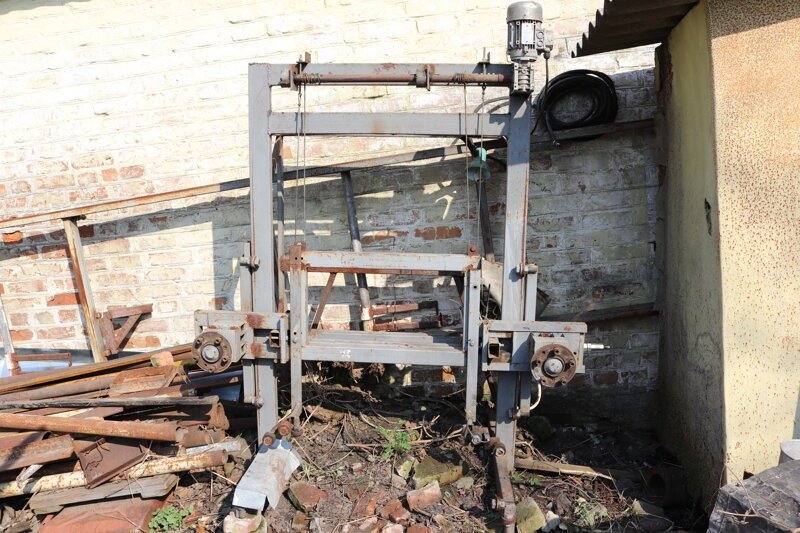

Изготовление самодельной ленточной пилорамы
Предлагаемая пилорама имеет довольно презентабельный и аккуратный внешний вид. При этом, по объему выполняемых функций она ни чем не уступает профессиональным аналогам заводского производства.
Единственным, существенным отличием от заводских станков, является способ подключения к электрической сети. Здесь электричество подается обычным, бытовым способом. Путем включения привычного шнура со штекером в розетку (напряжение 220 вольт). Но этот, так сказать, недостаток ни каким образом не влияет на эффективность и качество производственного процесса.
Ленточная пила в движение приводится обычным асинхронным двигателем. Название он получил благодаря тому, что не достигает постоянной скорости. Она колеблется от 1500 до 3000 тысяч оборот в минуту. Все зависит от количества полюсов сети.
Рельсовый путь изготовлен из металлического уголка 50 миллиметров.
Может показаться, что он слабенький, и может не выдержать данную конструкцию. Но это мнение обманчиво. Практика показала, что рельсы вполне уверенно выдерживают массу пилорамы в ровном положении.
Распиливаемый материал помещается на надежные металлические опоры. Всего их семь. Они очень качественно зацементированы в бетонную монолитную плиту.
Упоры выполнены в достаточно традиционном стиле. Они изготовлены из стального десятимиллимитрового прута.
Упор способен подниматься и фиксироваться на необходимой высоте. Фиксация происходит при помощи специального прижима. Предназначен упор для подъема бревна на нужный уровень.
Существует возможность переставлять упоры. Для этого на каждой упорной планке находится крепление
Рельсы крепятся к опоре. Способ крепежа позволяет свободно перемещаться по пилораме по рельсовой конструкции. И при этом не задевать распиливаемый материал, расположенный на металлическом основании.
К упору крепится железная трубка. Ее диаметр равен 2,5 сантиметрам.
На трубке закреплено подвижное зажимное устройство. Работает по принципу эксцентрика. Его составные части – крюк и рычаг. Главной их функцией является поджим бревна, которое подлежит распиловке.
С целью увеличения прочности конструкция усилена несколькими профильными трубами прямоугольной формы. Трубы на мертво приварены непосредственно, к самой раме. Их размеры 40 на 20 мм.
Длина рамы равна 7,5 метрам. Ее конструкция носит разборной характер. При желании можно провести разбор на составные части (один полутарометровый кусок и два куска по 3 метра)
Предусмотрена опция регулировки пильной рамы. Этот процесс осуществим при помощи регулировочных болтов. Выполнены они в клиновидной форме.
Видео: ленточная пилорама своими руками.
Republished by Blog Post Promoter
Как самостоятельно измельчить пиломатериал: пошаговое руководство
Самостоятельно фрезеровать пиломатериал — это труд любви.
Допустим, вам нужно немного дерева для вашего следующего проекта по деревообработке — предмет мебели, бар, сарай, все, что вы себе представляете. Вы можете просто пойти на местный лесопилку и купить нужную древесину.
Но если вы любитель или начинающий столяр, ценник на древесину в последнее время заставляет задуматься дважды, вот вам идея. Вы думали о фрезеровании собственного пиломатериала?
Распиловка своими руками — не самая простая работа по дереву для вашей мастерской или гаража, но она имеет много преимуществ. Учитывая недавние скачки цен на пиломатериалы, потенциальная экономия средств с течением времени является значительной. Журналы, с которыми вы начинаете, будут бесплатными или, по крайней мере, очень дешевыми.
Кроме того, фрезерование пиломатериалов своими руками может доставить мастеру гораздо больше удовольствия.
Это позволяет вам выбрать типы сокращений, размеры, виды и желаемое зерно. Вы не ограничены только самым популярным выбором на складе пиломатериалов. А если у вас есть большая собственность с большим количеством деревьев, которые вам нужно очистить? Самостоятельно фрезеровать пиломатериал быстрее и дешевле для энтузиаста-любителя. Вы будете лучше использовать свои собственные ресурсы в процессе.
Итак, что нужно, чтобы начать фрезеровать собственный пиломатериал? Давайте рассмотрим ключевые соображения на высоком уровне в этом пошаговом руководстве.
Правильные инструменты для работы
Во-первых, убедитесь, что у вас достаточно места для лесопилки.
Одна из лучших особенностей лесопиления своими руками? Вы можете хранить свою древесину для сушки прямо у своего магазина для легкого доступа в любое время. Но для этого нужно достаточно места!
Вам также необходимо убедиться, что у вас есть все компоненты для превращения пригодных для использования бревен в древесину, в том числе:
Погрузочно-разгрузочное оборудование.
Как вы получите бревна? Как вы будете загружать их на лесопилку? Хороший погрузчик с бортовым поворотом, сверхмощный прицеп, лебедка и крюки для бруса входят в число предметов первой необходимости.
Инструменты для раскряжевки. Хорошая бензопила с разрывной цепью и обычной цепью является ключевым инструментом для обрезки бревен на длину для фрезерования.
Топливо и/или источник питания. Убедитесь, что вы можете получить необходимую мощность, будь то бензопила или электрическая мельница. Если последнее, вам нужно решить, использовать ли однофазную или трехфазную пилу. Вам также необходимо убедиться, что у вас есть возможность приспособиться к этому. Подробнее об этом позже.
Защитное оборудование — не только ограждения машины, но и все необходимые меры безопасности для защиты ваших глаз, ушей и придатков. В фрезеровании задействованы мощные и опасные машины, требующие осторожности.
Инструменты для отделки. Я уверен, вы знаете, что не сможете уложить новый пол из свежей грубой доски.
Вам понадобятся отделочные инструменты, чтобы получить пригодные для использования доски. Некоторые из этих инструментов включают в себя фуганок и рубанок для создания гладких уникальных срезов дерева с хорошей симметрией
Сама мельница – Это подводит нас к шагу 1 ниже…
Шаг 1. Строительство лесопилки
При строительстве лесопилки вам в первую очередь нужно решить, какую пилу вы собираетесь использовать: бензопилу или ленточнопильный станок. Это сводится к тому, как вы будете его использовать.
Будете ли вы распиливать бревна меньшего диаметра из хвойных пород (вечнозеленых растений, таких как пихты, ели и кедры)? Бензопила — это путь. Это менее затратно и более портативно.
Или вы будете пилить более крупные бревна и больше твердой древесины из лиственных деревьев, таких как дуб, тополь, вишня и клен? Ленточнопильный завод будет более эффективно распиливать больше твердой древесины. Это более тонкое лезвие, что означает меньший пропил (материал теряется во время резки из-за толщины лезвия).
Вот некоторая полезная информация о выборе бензопилы или ленточной пилы.
Вторым важным элементом вашей лесопилки является рама. Вы можете найти сотни различных вариантов планов и инструкций в Интернете. Учитывайте требуемые усилия и цену сырья, когда смотрите на простые конструкции, такие как эта деревянная конструкция. Или более сложные сварные стальные системы с гидравликой.
Эта часть процесса может занять у вас больше всего времени и сил.
Если у вас есть немного больше бюджета, вы можете купить переносную лесопилку под ключ с уже включенной рамой. Будьте готовы потратить тысячи долларов. Но вы сэкономите неисчислимое время и быстрее сможете фрезеровать свой собственный лес!
Помимо мельницы, вам понадобится вспомогательное оборудование, в том числе раскряжевка, загрузочное, разгрузочное и удерживающее оборудование для защиты строителя.
Раскряжевка является жизненно важным этапом распиловки бревен на полезную длину для фрезерования.
Эта задача особенно важна для небольших домашних лесопильных заводов. Хорошая установка для раскряжевки означает, что вам нужна только мощность для фрезерования, скажем, 8-футовой доски вместо 20-футовой.
Хотя вы можете начать с раскряжевки и рубить бревна на земле, это требует более продвинутых навыков. Это также может привести к повреждению лезвия (или вас). Вместо этого вы можете построить классическую пилу, X-образную козловую раму, которая удерживает бревно над землей.
Вот несколько бесплатных чертежей простых конструкций пилорамы.
Для погрузочно-разгрузочных работ (погрузки, разгрузки и удержания) идеально подойдет хорошая лебедка в паре с аппарелью. Если вы более склонны к механике, вы можете включить подобную гидравлическую систему управления.
Шаг 2. Поиск и сбор бревен
Настоящее веселье начинается после того, как вы построили или купили лесопилку и пришло время попробовать ее использовать. Где ты найдешь свой лес?
Если у вас большой участок с большим количеством деревьев, это очевидное место для начала поиска пригодных для использования пиломатериалов.
Да, вы можете измельчать мертвые деревья, по большей части, просто обязательно осмотрите бревно на предмет важных аспектов древесины, которая здорова и пригодна для использования. Это особенно верно, если вы быстро доберетесь до них, что вы должны сделать, если они находятся на вашей территории. Вам нужно будет следить за гнилью и вредителями в каждом конкретном бревне. Вы хотите здоровое бревно, которое не лежало на влажной земле в течение года, чтобы получить лучший урожай.
Несмотря на это, лесоруб или плотник может найти много ценных пиломатериалов в мертвых деревьях. И даже если окажется, что он лучше подходит для дров, по ходу дела вы узнаете еще немного.
Вот еще информация о измельчении мертвых деревьев.
Многие операторы лесопильных заводов-любителей и любители также добиваются успеха, сотрудничая со службами по работе с деревьями и надежными поставщиками лучших деревьев. Связь со строительными подрядчиками, занимающимися расчисткой земель, — еще один плодотворный подход.
И всегда есть Craigslist или Facebook. Разместите свои объявления о розыске и наблюдайте за домовладельцами, пытающимися избавиться от срубленных деревьев. Осторожно: деревья из жилых районов часто содержат металл (скобы, шурупы и т. д.). Это может привести к тому, что вы будете играть гораздо более активную роль в проверке бревна, прежде чем у вас появится пригодный для использования лес. Резка металла и резка на пилораме несовместимы!
Какие виды следует искать? Это зависит от вас. Независимо от того, имеете ли вы дело с сосной, грецким орехом, ясенем или кедром, полезно знать тип дерева и его свойства.
Шаг 3. Подготовка бревен к фрезерованию
Вот где построенная вами стойка раскряжевки, а также ваше погрузочно-разгрузочное оборудование имеют решающее значение. Пришло время привести это бревно в хорошее состояние, прежде чем пытаться сделать свой первый разрез.
Обязательно обрезайте пиловочники длиннее, чем вы хотите для конечного пиломатериала.
Большинство экспертов рекомендуют допуск на обрезку от 4 до 6 дюймов.
Тем временем просмотрите весь журнал. Ищите любые точки захвата или дефекты коры, которые могут вызвать проблемы при работе на лесопилке. Взгляните на концы, чтобы увидеть, нужно ли вам удалить какие-либо деревянные чеки или шероховатости от первоначальных разрезов бензопилой.
Также самое время запечатать оба конца бревен, что уменьшает трещины и способствует равномерному высыханию пиломатериалов.
Шаг 4. Использование пилорамы
Подготовив бревно, нужно установить его на место. Используя лебедку или гидравлику, установите бревно на раму. Старайтесь расположить его ровно относительно пильного диска. Возможно, вам придется учесть конусность бревна, подняв меньшую сторону, чтобы сердцевина оставалась на одном уровне с бревном.
В то же время вам нужно решить, как вы хотите сориентировать бревно для резки и получить лучший характер в разрезах. Хороший мастер всегда ищет древесину с характером.
Поэтому не забудьте расположить древесину, чтобы показать сучки и другие особенности.
Затем плотно прижмите бревно к упорам/раме. Вы не хотите, чтобы ваше бревно катилось из-за вибрации от мощности лезвия.
У вас есть несколько вариантов рисунка волокон на необработанных досках или досках. Ваш выбор будет определять, будете ли вы вращать бревно во время фрезерования и когда. Три типичных рисунка зерна включают в себя:
- Обычный – Пропилите бревно прямо посередине до упора.
- Четверть – Распиловка бревна на четверти под радиальным углом, затем прямая распиловка четвертей оттуда.
- Rift – Многократное распиливание и обтачивание для производства более высококачественных бревен (но и большего количества отходов).
Заключительный этап использования лесопилки долгий, но решающий: окончательная сушка заготовленной древесины для предотвращения коробления.
Если вы планируете сушить на воздухе вместо того, чтобы строить печь, вам нужна хорошая циркуляция воздуха, ровное место для хранения пиломатериалов и укрытие от непогоды.
После этого процесс сушки может занять до нескольких месяцев, пока содержание влаги не сравняется с влажностью окружающей среды.
Вы также можете захотеть построить один из различных типов печей, чтобы ускорить процесс, но это увеличит общую стоимость проекта, что может быть не то, что домашний любитель готов сделать.
Но поздравляю! Тем временем вы можете любоваться своей работой, а после этого у вас будет качественная древесина, которую, как вы знаете, сделал настоящий мастер.
Важность трехфазных преобразователей на лесопилке
Не забывайте о соображениях по мощности для вашей потрясающей новой лесопилки. Системы, работающие на газе, остаются обычным явлением. Но если вы хотите сократить выбросы выхлопных газов и снизить уровень шума в небольшом магазине, подумайте о пилораме с электрическим приводом.
Доступны однофазные электрические пилорамы. Но лесопильное производство требует мощной силы. Для большей рабочей нагрузки и эффективности лучшим вариантом может быть трехфазная лесопилка.
Но если у вас есть магазин в жилом или сельском районе, у вас может быть однофазное электроснабжение. Вот где трехфазный преобразователь пригодится. Он преобразует ваше однофазное электричество в трехфазное питание для вашей лесопилки.
Кроме того, при правильном выборе размера вы можете управлять всем своим цехом от одного вращающегося фазового преобразователя. Пилы. Сборщики пыли. Сверла. Сандерс. Вы можете запустить все это благодаря плавному запуску и сбалансированному выходу американских вращающихся фазовых преобразователей.
