Ленточнопильные станки для резки металла: Ленточнопильный станок для резки металла 180 FH MetalTec (Китай)

Содержание

Ленточнопильный станок для резки металла 180 FH MetalTec (Китай)

Ленточнопильный станок MetalTec BS 180 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ленточнопильных станков по металлу

  • Высокая точность обработки.
  • Превосходное качество резки.
  • Экономия материала при обработке, за счет малой ширины резки.
  • Возможность резки под разными углами – до 45 (60)°.
  • Пакетная резка, и резка нескольких заготовок одновременно.
  • Возможность резки различных заготовок: труб, профилей и т.д.

Конструктивные особенности


Жесткая и массивная станина

Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

Система гидроразгрузки

Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).

Управляемые направляющие с подшипниками

Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).

Поворотные механические тиски

Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. Возможность поворота тисков дает возможность распила заготовки под углом 0° — 45°.

Производитель: MetalTec

Родина бренда: Китай

Мощность двигателя, Вт750 (1 HP)
Размеры пильного полотна, мм
2360 х 20 х 0,9
Скорость резания, м/мин34, 41, 59, 98 (50 Гц)
41, 49, 69, 120 (50 Гц)
Угол разворота пильной рамы, °0 — 45
Сечение обрабатываемой детали при – 90°, мм●180
▇ 300 x 180
Сечение обрабатываемой детали при – 45°, мм●100
▇ 110 x 170
Высота стола, мм550
Мощность насоса подачи СОЖ, Вт150
Габаритные размеры:
Длина, мм1260
Ширина, мм460
Высота, мм1080
Вес (нетто), кг147
Вес (брутто), кг175

Отзывы о Ленточнопильном станке для резки металла 180 FH


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

каталог с описанием и отзывы

Размер полотна

Размер полотна. Ширина х Толщина х Длина
Например: М42 13×0.6х1440 10/14 TPI
М42 — Материал режущих кромок зубьев
13 — ширина полотна, мм
0.6 — толщина полотна, мм
1440 — длина окружности полотна, мм
10/14 TPI — шаг зуба

0,9×3340х27 12,5×0,6×1638 12,7×0,9×1735 12,7х0,64х1640 12,7х0,65х1638 13×0,65×1140 13×0,65×1332 13×0,65×1470 13×0,65×1638 13×0,65×1640 13×0,6×1538 13×0,6×1640 13×0.65×2100 13×0.6х1440 13х0,65х1325 13х0,65х1385 13х0,65х1435 13х0,65х1440 13х0,65х1470 13х0,65х1640 13х0,65х1730 13х0,65х1735 13х0,6х1540 13х0,9х1735 19,05х0,8х2362 19×0,90×2362 19×0,9×2360 19×0,9×2362 20 x 0,90×2080 20×0,9×1735 20×0,9×2080 20×0,9×2100 20×0,9×2105 20×0,9×2110 20×0,9×2360 20×0,9×2463 20×0,9×2490 20x2360x0,9 20х0,9х2060 20х0,9х2080 20х0,9х2085 20х0,9х2285 20х0,9х2360 20х0,9х2362 20х0,9х2365 2750х27х0.9 27×0,90×2480 27×0,9×2360 27×0,9×2450 27×0,9×2455 27×0,9×2460 27×0,9×2480 27×0,9×2655 27×0,9×2680 27×0,9×2685 27×0,9×2710 27×0,9×2715 27×0,9×2720 27×0,9×2750 27×0,9×2800 27×0,9×2880 27×0,9×2910 27×0,9×2925 27×0,9×2950 27×0,9×3035 27×0,9×3150 27×0,9×3160 27×0,9×3215 27×0,9×3280 27×0,9×3505 27×0,9×3820 27×0,9×3850 27×0,9×3960 27×0,9×3970 27×0.9×2650 27×0.9×4140 27х0,9х2450 27х0,9х2455 27х0,9х2460 27х0,9х2480 27х0,9х2616 27х0,9х2655 27х0,9х2685 27х0,9х2710 27х0,9х2725 27х0,9х2730 27х0,9х2740 27х0,9х2760 27х0,9х2825 27х0,9х2880 27х0,9х2965 27х0,9х3035 27х0,9х3100 27х0,9х3110 27х0,9х3150 27х0,9х3160 27х0,9х3175 27х0,9х3200 27х0,9х3215 27х0,9х3280 27х0,9х3300 27х0,9х3320 27х0,9х3350 27х0,9х3505 27х0,9х3625 27х0,9х3660 27х0,9х3670 27х0,9х3810 27х0,9х3820 27х0,9х3960 27х0,9х3970 27х0,9х4130 27х0,9х4360 27х0.9х3660 34×1,1×2880 34×1,1×3080 34×1,1×3565 34×1,1×3730 34×1,1×3770 34×1,1×3820 34×1,1×3880 34×1,1×3950 34×1,1×4115 34×1,1×4250 34×1,1×4515 34×1,1×4525 34×1,1×4550 34×1,1×4800 34×1,1×5200 34×1,1×5220 34×1.1×4180 34×1.1×4300 34×1.1×5000 34х1,1х3770 34х1,1х3870 34х1,1х3880 34х1,1х3950 34х1,1х4100 34х1,1х4115 34х1,1х4180 34х1,1х4300 34х1,1х4420 34х1,1х4450 34х1,1х4570 34х1,1х4950 34х1,1х5060 34х1,1х5100 34х1,1х6760 34х1,3х4115 34х1,3х4560 3870х34х1,1 4115х34х1,1 4150х34х1,1 41×1,3×4700 41×1,3×5000 41×1,3×5050 41×1,3×5650 41×1,3×5800 41×1,3×5880 41×1.1×4115 41×1.3×5000 41×1.3×6350 41×1.3×7000 41х1,1х6780 41х1,1х6850 41х1,25х6460 41х1,25х6860 41х1,3х3850 41х1,3х4635 41х1,3х4870 41х1,3х5000 41х1,3х5280 41х1,3х5330 41х1,3х5430 41х1,3х5450 41х1,3х5470 41х1,3х5715 41х1,3х5770 41х1,3х5840 41х1,3х6030 41х1,3х6040 41х1,3х6070 41х1,3х6260 41х1,3х6450 41х1,3х6850 41х1.1х5890 54×1,6×5740 54×1,6×6600 54×1,6×6630 54×1,6×7600 54×1,6×7690 54×1,6×8100 54×1,6×8200 54×1,6×8730 54×1.6×9800 54х1,6х6685 54х1,6х7360 54х1,6х8130 54х1,6х8300 54х1,6х9400 54х1,6х9800 54х1.6×8925 54х1.6х7050 6000х41х1,3 67×1,6×11060 67×1,6×11120 67×1,6×8050 67х1,6х10800 67х1,6х11180 67х1,6х12450 67х1,6х9820 6800х41х1,3 80х1,6х13460

Ленточнопильные станки

Резка металла — это разделение металлической заготовки на две и более части. Существуют следующие способы резки металла:

  • Распил металла

    Рубка металла

    Плазменная резка металла

    Распилом металла называется постепенное изъятие материала из разреза с помощью зубьев пилы. Существует большое количество признаков, по которым делятся пилы по металлу, но в производстве принято деление по характеру движения пильного полотна:

    • Возвратно-поступательное движение пильного полотна — реализовано на ножовочных станках. Реализовывается прежде всего на ручных и малых производственных станках, так как характеризуется большим напряжением и температурой пильного полотна по сравнению с круговым движением полотна.

    • Круговое движение пилы — в разных конструкторских решениях реализовано на всех промышленных пильных станках. Станки с круговым движением пилы — это дисковые и ленточнопильные станки по металлу.

    Плюсы — высокая точность, низкий износ оборудования, низкое потребление энергии, низкая стоимость. Минусы — низкая скорость резки.

  • Рубка — гильотинным ножом. Резка осуществляется посредством тяжёлого ножа, отрубающего нужные части заготовки. Плюсы — высокая скорость резки, низкое потребление энергии, низкая стоимость. Минусы — низкая точность, высокий износ оборудования.

  • Резка — плазменная, лазерная, газовая, гидроабразивная. Плазменная резка — это резка плазменной дугой, возникающей между электродами. В основном используется для заготовок с небольшой толщиной. Лазерная резка — это резка пучком света. Есть ограничения по материалам с высокой отражающей поверхностью. Гидроабразивная резка — это резка струёй воды с абразивом под огромным давлением. Высокая скорость при резке мягких металлов с небольшой толщиной. Газовая резка — выжигание металла кислородной струёй. Ограничение по разрезаемым материалам из-за разной реакции на кислород. Плюсы этих способов резки: высокая скорость резки, высокая точность, низкий износ оборудования. Минусы: высокое потребление энергии, высокая стоимость станка.

ОСНАСТИК-СТАНКИ специализируется на станках, осуществляющих распил металла, так как данный способ является наиболее простым, универсальным и при этом обеспечивающим высокую точность резки. Всегда в продаже широкая линейка ленточнопильных станков по металлу, а также дисковые отрезные станки по доступным ценам.

  • Ленточная пила по металлу

    Отрезной диск по металлу

    Ленточнопильные станки по металлу – пильное полотно соединено в кольцо, которое, будучи надето на вращающиеся колёса (шкивы), движется относительно заготовки.

  • Дисковые станки (циркулярные пилы) по металлу – распил осуществляется вращающимся диском с зубьями, движущимся относительно металлической заготовки.

Основные преимущества ленточнопильного станка:

  • Размер заготовки – чем больше размер распила, тем более оправданным является использование ленточнопильного станка. При размере более 100 мм мы за редким исключением будем рекомендовать использование ленточнопильного станка.

  • Материал заготовки – чем более труднообрабатываемым является материал, тем больше преимуществ у ленточнопильного станка перед дисковым. Для распила твёрдых сплавов, жаропрочных и тугоплавких металлов в большинстве случаев лучшим выбором является ленточнопильный станок.

  • Стоимость – ленточнопильные станки в среднем стоят дешевле дисковых как при покупке, так и при эксплуатации. Меньшая стоимость эксплуатации связана с тем, что ленточная пила проще в изготовлении и работает с меньшими нагрузками. В среднем стоимость расходных материалов при эксплуатации станка отличается в 3-5 раз на одинаковый объём обработанного материала.

Основные преимущества дискового станка (циркулярной пилы):

  • Качество отрезаемой поверхности – отрезной диск в целом конструктивно гораздо проще контролировать, чем натянутую ленточную пилу, поэтому срез на дисковых станках в одной и той категории с ленточнопильными всегда точнее и чище.

  • Скорость – в среднем скорость дискового станка до трёх раз выше, чем скорость ленточнопильного при работе с обычными материалами.





В ОСНАСТИК-СТАНКИ всегда можно купить ленточнопильные станки и дисковые станки по доступным ценам.

  • Консольные (маятниковые) ленточнопильные станки (ножницы, гильотина) – оба шкива, по которым двигается пильное полотно, находятся в верхней части станка (пильной раме, консоли), шарниром соединённой со станиной. Опуская консоль оператор увеличивает глубину распила. На некоторых станках возможна простановка угла, под которым будет опускаться консоль.

  • Колонные (стоечные) ленточнопильные станки – шкивы находятся над и под рабочим столом (в одной колонне), поэтому пильное полотно расположено вертикально. Для пила под углом и вырезания сложных фигур используется вращение и наклон рабочего стола.

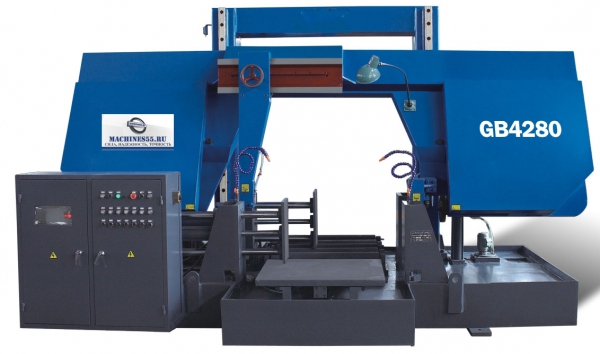

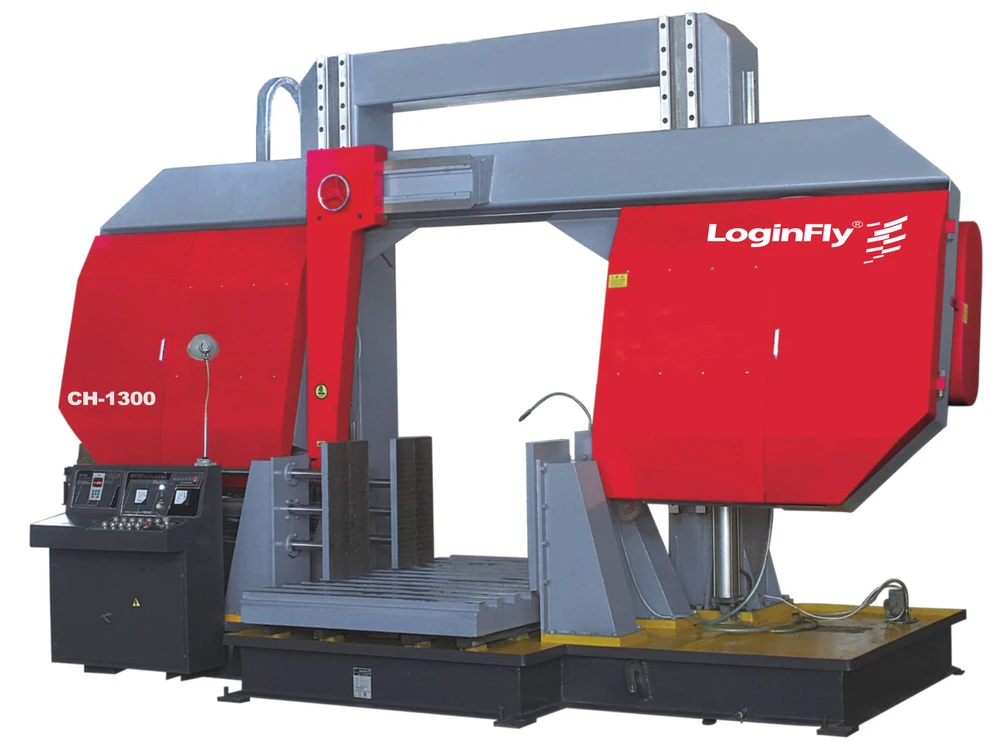

  • Двухколонные (двустоечные) ленточнопильные станки – шкивы находятся на одной горизонтальной плоскости в двух параллельных колоннах, поэтому пильное полотно расположено горизонтально. Для пила под углом используется вращение и наклон рабочего стола. К двухколонным относятся и портальные станки – в них две колонны аркой соединены в портал, который может двигаться вдоль рабочего стола.

Также различают вертикальные и горизонтальные ленточнопильные станки. Визуально они отличаются тем, что в вертикальных станках пильное полотно установлено вертикально, а в горизонтальных ленточнопильных станках – горизонтально. Вертикальные ленточнопильные станки – это колонные (стоечные) станки, а горизонтальные – двухколонные и портальные ленточнопильные станки.







В компании ОСНАСТИК-СТАНКИ всегда в продаже горизонтальные (автоматические, полуавтоматические), вертикальные и консольные (автоматические, полуавтоматические, ручные) ленточнопильные станки.

  • Ручные – все операции кроме непосредственного движения пильного полотна проводятся оператором вручную. В большинстве случаев, это консольные, либо одноколонные ленточнопильные станки. Могут быть дополнены различного рода гидроусилителями, замедляющими опускание или облегчающими поднятие консоли, если говорить о консольных станках, либо облегчающими управление рабочим столом, если говорить о колонных. Используются на небольших производствах для пила ограниченного числа заготовок.

  • Полуавтоматические – зажим и разжим заготовки, опускание и поднятие консоли, движение рабочего стола происходит автоматически, согласно заданным программам. Оператор реализует подачу заготовки и смену программ.

  • Автоматические – все операции, включая подачу заготовки автоматизированы и выполняются согласно заданным программам.


Автоматические ленточнопильные станки дополнительно делятся на станки под управлением ЧПУ (CNC) и УЦИ (NC). ЧПУ расшифровывается как числовое программное управление (CNC – computer numerical control). УЦИ – универсальный цифровой индикатор (NC – numerical control). Суть ЧПУ и УЦИ заключается в том, что действия и последовательности действий станка выполняются программами с пульта с обратной связью в виде чисел на экране пульта. Отличия в широком смысле заключаются в том, что при использовании ЧПУ возможно самостоятельное создание действий и последовательностей действий, а в УЦИ все действия и последовательности заданы изначально и самостоятельное их добавление невозможно.







Компания ОСНАСТИК-СТАНКИ занимается продажей ручных, полуавтоматических и автоматических ленточнопильных станков по доступным ценам.

Помимо описанных выше конструктивных особенностей ленточнопильных станков при выборе станка важны следущие характеристики:

  • Ширина и глубина реза – от них зависит размер заготовок или пакета заготовок, которые можно пилить на данном станке.

  • Скорость пильного полотна или диска – от скорости зависит, может ли станок работать с теми или иными материалами заготовок.

  • Мощность – чем больше мощность, тем больше электроэнергии потребляется для работы станка, но с тем большим усилием он может работать, что особенно важно для пила твердосплавных материалов.

  • Габариты – от габаритов зависит можно ли использовать станок в конкретном помещении и для конкретной производственной цепочки.

  • Вес – от веса зависит устойчивость к вибрациям, а следовательно точность реза, а также польное покрытие, необходимое для станка.

Компания ОСНАСТИК-СТАНКИ является официальным дистрибьютором нидерландского производителя ленточнопильных станков DoALL и тайваньских производителей Shen Jung и Big Stone. Эти производители выбраны нами из-за высокого качества промышленных станков в совокупности с доступной стоимостью.

Полуавтоматические консольные ленточнопильные станки SHEN JUNG

Модель90° / , мм45° / , ммРазмер полотна, ммМощность, кВт
Стандартные
Ленточнопильный станок SJ-916SA230/150×400180/180×22027×32601,5
Ленточнопильный станок SJ-1018SA/SAV260/125×460230/220×23027×33651,5
Ленточнопильный станок SJ-10SA260/190×360200/140×21527×3820×0,91,5
Ленточнопильный станок SJ-12SA300/200×330230/250×23027×3820×0,92,25
Ленточнопильный станок SJ-13SA330/330×630330/200×40034×4150×1,12,25
Ленточнопильный станок SJ-15SA380/220×440280/180×28027×4265×0,92,25
С поворотной рамой
Ленточнопильный станок SJ-1018SAT260/260×430260/260×30027×36601,5
Ленточнопильный станок SJ-1220SAT305/305×500305/305×30527×38201,5
Ленточнопильный станок SJ-12SAT300/230×330240/190×24027×3820×0,92,25
Ленточнопильный станок SJ-13SAT330/300×600330/200×40034×4365×1,12,25
Ленточнопильный станок SJ-15SAT380/280×520350/300×38027×4115×0,92,25
Ленточнопильный станок SJ-16SAT400/400×400400/400×40034×4900×1,13,75
Ленточнопильный станок SJ-18SAT460/400×700460/340×50041×5100×1,33,75

Ленточнопильные станки Ленточные пилы по металлу

Ленточная пила по металлу, или ленточнопильный станок, – это стационарное оборудование, используемое для прямолинейной и фигурной резки заготовок из различных металлов и сплавов. Эти станки получили довольно широкое распространение как на больших предприятиях, которые занимаются производством в промышленных объемах, так и в маленьких мастерских.

Ленточнопильные станки по металлу подразделяют на три типа: ручные, полуавтоматические, автоматические.

Кроме того, ленточнопильные станки бывают одностоечные и двухстоечные.

Полуавтоматические станки поднимают пильную раму, в которую заправлено полотно ленточной пилы, к концу среза.

Ленточная пила сконструирована таким образом, что позволяет производить резание металла под углом 45° и выше. Резание под углом осуществляется с помощью поворотных тисков или поворотной/наклонной пильной рамы.

Зачастую при распиле и изготовлении заготовок применяются так называемые биметаллические ленточные полотна по металлу. Они имеют вид замкнутого кольца (круга). Пилы изготавливаются из высокопрочной легированной стали и представляют собой цельное полотно шириной от 6мм и до 41мм.

На сегодняшний день резание металлических листов путем пиления считается одним из наиболее простых и качественных методов обработки. Среди существенных преимуществ по сравнению с другими видами резания металла можно отметить непрерывность процесса распила, чистый, ровный рез, отсутствие деформаций материала, минимум потерь металла в момент пиления, точность обработки изделия, расширенные производственные возможности, простота в использовании. Именно благодаря этим особенностям пилы по металлу являются одним из самых распространенных типов оборудования для резки.

Благодаря специальным разработкам производителей техники для металлобработки и использованию качественных материалов, пильные станки являются оборудованием, наиболее стойким к износу. Именно это и позволяет значительно увеличить срок эксплуатации.

Если вам нужен Ленточнопильный станок по металлу, Вы всегда сможете купить его в компании KORVET.SU по самой выгодной цене. Так же Вы всегда найдете у нас любую оснастку и расходники для Ленточной пилы по металлу, или ленточнопильного станка.

Читать дальше

Резка металла в Москве

Резка металла – это технологический процесс разделения листового или сортового металла на части или заготовки, либо изготовление конечных деталей заданной формы и размеров. Резка металла может происходить холодным способом или при помощи горячей обработки. При холодном способе к материалу применяется механическое воздействие режущим инструментом. При горячей обработке металл расплавляется в месте разреза, а расплав удаляется потоком газа. Резка металла методом горячей обработки на нашем производстве производится плазменной резкой.

Механическая резка относится к холодному способу резки. К достоинствам механической резки относят экономичность, высокую точность и ровные края разреза. Недостатком является то, что с ее помощью возможно производить только прямолинейные разрезы.

Мы предлагаем услуги механической резки металла холодным способом: резку и рубку сортового, фасонного и листового металлопроката, труб, вырубку открытых пазов, высечку, пробивку отверстий.



Наше оборудование

Для механической резки металла на нашем производстве применяется следующее оборудование:

  • ленточнопильный станок Pegasus FMB
  • ленточнопильный станок Beka-Mak BMSY 350
  • пресс-ножницы комбинированные Sahinler HKM 85
  • гильотинные механические ножницы НП3118А
  • циркулярные пилы
  • углошлифовальные машины (болгарки)



Ленточнопильная резка металла благодаря высокой производительности и относительно невысокой стоимости является одним из наиболее популярных методов резки. Резка металла данным способом осуществляется на ленточнопильных станках. На обрабатываемый металл действует полотно ленточной пилы, натянутое на два шкива в корпусе станка.

Ленточнопильные станки производят резку любых сплавов или металлов: сортового металлопроката, труб, легких сплавов, нержавеющих и легированных сталей, цветных металлов и т.д. Ленточнопильная резка представляет собой ровный качественный срез металла под прямым или отличным от 90° углом. На месте распила остается идеально ровная кромка. Потери материала минимальны, но существуют ограничения в размерах заготовок.



Ленточнопильный станок Pegasus FMB

Технические характеристики ленточнопильного станка Pegasus FMB
Максимальный размер сечения заготовки, мм 500х320
Точность реза, мм ±0,5
Угол реза, градусов 0–60



Ленточнопильный станок Beka-Mak BMSY 350

Технические характеристики ленточнопильного станка Beka-Mak BMSY 350
Максимальный размер сечения заготовки, мм 520х350
Угол реза, градусов 45/90



Резка металла пресс-ножницами основана на разделении металла по линии реза под давлением верхнего подвижного ножа и нижнего неподвижного. На нашем производстве работают комбинированные пресс-ножницы Sahinler HKM 85. Пресс-ножницы предназначены для резки полосового, сортового и фасонного проката, пробивки отверстий, высечки, вырубки открытых пазов треугольной и прямоугольной формы. Также пресс-ножницы используются в операциях гибки полосового проката, труб, выпрессовки, запрессовки и других операциях в пределах номинального усилия.



Комбинированные пресс-ножницы Sahinler HKM 85

Технические характеристики пресс-ножниц Sahinler HKM 85
Резка листовой стали
Максимальная толщина листа, мм 20
Максимальная ширина листа, мм 480
Пробивка отверстий
Максимальная толщина металла, мм 20
Максимальный диаметр отверстий, мм 110
Рубка проката
Максимальный размер квадрата, мм 50х50
Максимальный диаметр круга, мм 50
Вырубка пазов
Максимальная толщина листа, мм 13
Максимальная ширина, мм 52
Максимальная глубина, мм 100



Гильотинная резка – это один из самых простых способов резки металла, основанный на использовании ножей для рубки металла. Операция осуществляется с помощью гильотинных пресс-ножниц. Гильотинные ножницы служат для продольной и поперечной резки листового проката и для обрезок фасок под сварку. Они дают чистый рез, заготовки меньше деформируются, чем при резке на пресс-ножницах, и более производительны по сравнению с последними.

На нашем производстве работают гильотинные пневмомеханические ножницы НП3118А, которые позволяют осуществлять поперечный и продольный раскрой листового и полосового металлопроката.



Гильотинные механические ножницы НП3118А

Технические характеристики гильотинных механических ножниц НП3118А
Максимальная толщина металлопроката, мм 6,3
Максимальная ширина листа, мм 3150



Резка металла циркулярной пилой – недорогой способ резки металла. Он дает высокое качество разреза. Недостатками данного метода являются низкая скорость обработки, большое количество отходов и ограничения по толщине заготовки.

Резка металла болгаркой – еще один недорогой способ резки металла. Это самый простой и доступный метод резки для большинства видов металлопроката малых и средних толщин. Такой способ позволяет позволяет уменьшить количество отходов относительно резки циркулярной пилой за счет меньших допусков, но является, более трудоемким процессом. Производительность инструмента невысокая.



Преимущества работы с Механическим заводом «Спецмашмонтаж»

Преимуществом работы с нами является широкий спектр предоставляемых нашим заводом услуг по обработке металла. Наше предприятие имеет оборудование для резки, рубки, гибки листового и профильного проката, сварки, токарных, фрезерных, окрасочных и других операций. Резка металла может быть только частью операций по металлообработке , необходимых заказчику. Обратившись к нам, Вы получите требуемый набор операций для производства конечных изделий.

Механический завод «Спецмашмонтаж» предлагает полный комплекс услуг:




Любую интересующую Вас информацию по услуге резки металла можно получить у сотрудников нашей компании, связавшись с нами по телефону +7(495)583-78-86, по электронной почте Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. или воспользовавшись формой обратной связи.

Если Вы хотите рассчитать стоимость услуги, пожалуйста, заполните форму обратной связи и приложите чертежи изделий. Наш менеджер свяжется с вами и предоставит предварительный расчет стоимости.

Ручной ленточнопильный станок для резки металла MetalTec BS 100 FM

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, в ручном режиме, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

  • Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
  • Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
  • Возможность резки под разными углами – до 45 (60)° — позволяет производить резку под разными углами, для последующей сварки конструкций.
  • Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
  • Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫМЕТАЛЛИЧЕСКИЙ ПРОФИЛЬМЕТАЛЛИЧЕСКИЙ ПРУТОК




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ

Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).

Расстояние между направляющими регулируется в зависимости от диаметра обрабатываемой заготовки, что препятствует «уводу» полотна в процессе резки.

МОЩНЫЙ ДВИГАТЕЛЬ

Надежная работа на протяжении всего срока эксплуатации. Приводит в движение ленточнопильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов.

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ

Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА

Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации.

Возможность поворота пильной рамы на угол от 0° до +45° делает работу на станке более удобной, экономит пространство в цеху при осуществлении резов под углом.

ФУНКЦИОНАЛЬНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ

  • Панель управления на лицевой стороне станка;
  • Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании;
  • Кнопка экстренной остановки движения ленточного полотна повысит уровень безопасности при работе со станком;
  • Лоток для сбора стружки.

Ручной ленточнопильный станок для резки металла MetalTec BS 270 FHE МК 319970

НАЗНАЧЕНИЕ:

Ручной ленточнопильный станок MetalTec BS 270 FHE — предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама.

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Ручные ленточнопильные станки, применяются на небольших и средних производствах при мелкосерийном, штучном производстве:

  • при распиле сортового проката при последующей токарной обработке;
  • при распиле металлического профиля и труб, под разными углами, для последующей сварки конструкции;
  • при распиле металлических заготовок на заготовительных производствах и базах (труб, профилей, прутков и т.д.).



ПРЕИМУЩЕСТВА РУЧНОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА:

  • Опускание пильной рамы происходит благодаря автоматической разгрузке гидроцилиндра – позволяет повысить производительность, качество резки и безопасность при работе.
  • Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
  • Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
  • Возможность резки под разными углами – до 45 (60) — позволяет производить резку под разными углами, для последующей сварки конструкций.
  • Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
  • Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широкоприменимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

Ленточные пилы — Металлообработка

Ленточные пилы — Металлообработка Готов к отправке Ленточнопильный станок по металлу 10 x 18 дюймов, 2 HP (G0592) 7 725,00 долларов США Готов к отправке Портативная ленточная пила для резки металла 5 дюймов (G0885) 510 долларов.00 Готов к отправке Поворотная ленточная пила по металлу HP 6 x 9-1/2 дюйма 1-1/2 HP (G0614) 2780,00 долларов США Готов к отправке Ленточнопильный станок по металлу 5 x 6 дюймов 1/2 HP с поворотной головкой (G9742) 995 долларов.00 895,50 долларов США Готов к отправке Ленточнопильный станок по металлу HP 5 x 6 дюймов 1/2 HP (M1013) 1279,99 долларов США Готов к отправке 20-дюймовая вертикальная ленточная пила по металлу мощностью 2 л.с. (G0668) 6995 долларов.00 Готов к отправке Промышленная ленточная пила по металлу 13 x 18 дюймов, 2 HP (G0812) 12 450,00 долларов США Готов к отправке 12-дюймовая вертикальная ленточная пила для резки металла HP VS с инвертором (G8144Z) 3495 долларов.00 3 295,00 долларов США Готов к отправке Ленточнопильный станок для резки металла с регулируемой скоростью 4 x 5-1/2 дюйма (G0926) $570,00 456,00 долларов США Готов к отправке Ленточнопильный станок для резки металла 9 x 16 дюймов 1-1/2 HP (G0811) 4380 долларов.00 4095,00 долларов США Готов к отправке 14-дюймовая 1-1/2 HP вертикальная ленточная пила с регулируемой скоростью (G0806) 3910,00 долларов США Готов к отправке Ленточнопильный станок по металлу 7 x 12 дюймов, 1 л.с. (G0561) 1495 долларов.00 1285,70 долларов США Готов к отправке 18-дюймовая вертикальная ленточная пила для резки металла с регулируемой скоростью, 2 л.с. (G0807) 4735,00 долларов США 4403,55 долларов США Готов к отправке Ленточнопильный станок для резки металла 10 x 18 дюймов 1-1/2 HP (G9744Z2) 4950 долларов.00 Готов к отправке 15-3/4″ 2 HP VS Вертикальная ленточная пила по металлу с инвертором (G8146Z) 5 610,00 долларов США Готов к отправке Ленточнопильный станок для резки металла с редуктором 7 x 12 дюймов 1-1/2 HP (G9743) 2985 долларов.00 Готов к отправке Ленточнопильный станок по металлу HP 4-1/2″ x 6″ 3/4 HP (W1715) $899,99 $540,00 Больше на пути 3-фазная автоматическая ленточная пила для резки металла 12 x 14 дюймов, 3 л.с. (G0886) 13 825 долларов.00 Больше на пути 14-1/8″ 1-1/2 HP VS Вертикальная ленточная пила по металлу с инвертором (G8145Z) 3825,00 долларов США Больше на пути Промышленная ленточная пила по металлу 20 x 26 дюймов, 5 л.с. (G0887) 28 500 долларов.00 Больше на пути Поворотная ленточная пила по металлу 7 x 8-1/4 дюйма, 1 л.с. (G0613) 2265,00 долларов США Больше на пути Ленточнопильный станок для резки металла 9 x 12 дюймов 1-1/2 HP (SB1122) 7725 долларов.00 Больше на пути 18-дюймовая 3-фазная ленточная пила по дереву и металлу мощностью 1-1/2 л.с. (M1113) 3749,95 долларов США Больше на пути Ленточнопильный станок по металлу 7 x 12 дюймов, 1 л.с. (M1014) 1799,99 долларов США

Ленточнопильный станок по металлу HP 5 x 6 дюймов 1/2 HP с поворотной головкой на Grizzly.ком

Одна из лучших пил на рынке для малого или большого магазина.

The Grizzly G9742 5″ x 6″ 1/2 HP Ленточная пила по металлу с поворотной головкой имеет круглый и прямоугольный приклад размером 5 дюймов и 5 дюймов на 6 дюймов.

Что действительно отличает эту пилу от других пил такого размера, так это поворотная головка, обеспечивающая максимальный угол пропила 60°!

Помните, как сложно заменить опорную губку тисков только для того, чтобы получить рез под углом 45°? Не с этой машиной.

Легко регулируемая головка имеет упоры во всех нужных местах.

А поскольку опорная губка тисков на этой пиле жесткая, она выше, что позволяет лучше поддерживать заготовку.

G9742 оснащен всеми функциями, которые вы ожидаете от Grizzly, такими как гидравлическое управление подачей вниз, легкодоступные колеса для быстрой смены лезвий и скорость вращения лезвий, подходящая для выполнения работы.

Как и все ленточнопильные станки Grizzly для резки металла, G9742 поставляется с годовой гарантией, которая распространяется на детали и гарантирует отсутствие заводских дефектов.(Расходные материалы не покрываются гарантией.)

Руководство G9742 было написано нашим отделом технической документации в США и содержит полезную информацию. Полное и легко читаемое руководство содержит полные инструкции по сборке и обслуживанию ленточной пилы.

Отделы обслуживания клиентов и технической поддержки Grizzly базируются в США. Запчасти и аксессуары для ленточной пилы по металлу можно приобрести в Интернете и доставить со склада запчастей Grizzly в Спрингфилде, штат Миссури.

Сделано на заводе ISO 9001

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
  • Двигатель: 1/2 л.с., 110 В/220 В (предварительно подключенный 110 В), однофазный, 8,8 А/4,4 А
  • Макс. вместимость прямоугольная @ 90°: 5″ x 6″
  • Макс. круглая емкость @ 90°: 5″
  • Макс. вместимость прямоугольная @ ±45°: 2-15/16″ x 3-3/4″
  • Макс. диаметр круговой @ ±45°: 3-3/4″
  • Макс. вместимость прямоугольная при +60°: 2-3/16″ x 1-3/4″
  • Макс. диаметр круговой при +60°: 1-3/4″
  • Скорость отвала: 80, 120, 200 футов в минуту
  • Размер лезвия: 64-1/2″ x 1/2″
  • Высота от пола до стола: 29 дюймов
  • Размер стола: 12″ x 4-1/2″
  • Габаритные размеры: 39″ Ш x 23-3/8″ Г x 54-3/4″ В
  • Приблизительный вес в упаковке: 168 фунтов.
ХАРАКТЕРИСТИКИ:
  • Угловые разрезы: от -45 до +60 градусов
  • Ведущее колесо на шарикоподшипниках и направляющие полотна
  • Регулируемая гидравлическая подача вниз
  • Быстросъемные тиски для быстрой замены заготовки
  • Размер лезвия в комплекте: 64-1/2″ x 1/2″ x 15 TPI

Промышленные горизонтальные и вертикальные ленточнопильные станки

Промышленные ленточнопильные станки: горизонтальные и вертикальные

Ленточнопильные станки

являются важным элементом оборудования в любой производственной среде.Они используются для резки металла, дерева и других материалов. Ленточные пилы бывают как горизонтальными, так и вертикальными моделями, каждая из которых имеет свои преимущества в зависимости от области применения.

Сверхтонкое и сверхострое полотно ленточной пилы движется с высокой скоростью. Это позволяет станку непрерывно делать ровные пропилы в заготовке. Различные съемные лезвия делают промышленную ленточнопильную машину по металлу чрезвычайно универсальной и позволяют резать различные материалы.

В Penn Tool Co., мы можем похвастаться разнообразным ассортиментом ленточнопильных станков, которые быстро справятся с любым проектом. Независимо от размера, вы обязательно найдете то, что идеально подойдет для вашего магазина.

Горизонтальные и вертикальные ленточнопильные станки для промышленного применения

Горизонтальные и вертикальные ленточнопильные станки являются важными инструментами в производстве, основной функцией которых является резка различных материалов неправильной формы. Каждый из них имеет свои преимущества и недостатки, которые могут сделать их более подходящими для одних приложений по сравнению с другими.

Горизонтальные ленточнопильные станки

Промышленные горизонтальные пилы — отличное дополнение к любому механическому цеху.Эти пилы способны быстро распиливать плоские материалы на заданные формы и размеры, поэтому они так популярны на производстве и в других промышленных условиях.

Настольная горизонтальная ленточная пила, такая как настольная горизонтальная ленточная пила Dake SE-5X8, идеально подходит для магазинов с прочными рабочими столами для ее поддержки. Некоторые машинисты могут предпочесть использовать более портативную установку, такую ​​как портативная ленточная пила для резки металла Baileigh. Для любой операции у Penn Tool Co. есть необходимое надежное оборудование.

Вертикальные ленточнопильные станки

Вертикальные пилы также используют быстро движущиеся лезвия, но они перемещаются по рабочей поверхности вертикально, а не горизонтально. Эти машины часто используются для выполнения прямых или криволинейных разрезов в листовом металле или других тонких листах металлов, таких как алюминий.

Вертикальная ленточная пила Baileigh Woodworking, например, является жизненно важным оборудованием для любого, кто производит изделия из дерева. В качестве альтернативы цеха, которым необходимо одновременно работать с деревом и металлом, могут обратиться к вертикальной ленточной пиле Jet 14″ по металлу и дереву с регулируемой скоростью.

Комбинированные горизонтальные/вертикальные ленточнопильные станки

Говоря об универсальности, существует несколько комбинированных пил, которые сочетают в себе преимущества горизонтальных ленточных пил с вертикальными пилами. Горизонтальная и вертикальная ленточная пила Baileigh, например, идеально подходит для любого магазина с ограниченным пространством.

Горизонтальная/вертикальная ленточная пила JET HVBS-56 аналогичным образом обеспечивает мощность двигателя UL мощностью 1/2 л.с., не занимая при этом много места. Более того, оснащенный колесами для легкого перемещения, он может быть там, где вам это нужно, когда вы этого хотите, и не мешается, когда вам нужно место.

Ленточные пилы для продажи в Penn Tool Co.

Ищете новый промышленный ленточнопильный станок по металлу, чтобы укомплектовать свой механический цех?

Компания Penn Tool Co. предлагает большой выбор горизонтальных и вертикальных ленточнопильных станков. Чтобы помочь вам выполнять работу эффективно и результативно, мы предлагаем широкий выбор продукции от ведущих брендов. Если вы хотите найти идеальную вертикальную или горизонтальную ленточнопильный станок или, возможно, их комбинацию, обратитесь к нашей команде сегодня.

5 лучших горизонтальных ленточных пил 2022 года

Горизонтальная ленточная пила — универсальный и недооцененный инструмент.Эти маленькие бойцы, которые часто называют резчиком по металлу или заменой пилы, прекрасно справляются с деревом, пластиком и металлами, как черными, так и цветными.

Они идеально подходят для обрезки заготовок до нужного размера, а также для более сложных разрезов. С помощью горизонтальной ленточной пилы вы можете делать пропилы в металле такими же прямыми и профессиональными, как торцовочная пила в древесине.

«Хорошо, я убежден», — можете подумать вы. «Но у меня никогда раньше не было горизонтальной ленточной пилы.С чего начать?»

С нашими отзывами, конечно! Мы составили список из пяти ленточных пил, чтобы научить вас всему, что вам нужно знать о том, что сейчас есть на рынке. Некоторые из них превосходны, некоторые просто хороши, а некоторые уродливы.

После ранжирования ознакомьтесь с нашим руководством для покупателя, в котором мы расскажем обо всех характеристиках, о которых вам следует знать при покупке собственной горизонтальной ленточной пилы. Мы надеемся, что наши обзоры сделают эту покупку немного менее сложной.


Быстрое сравнение наших любимых

5 лучших горизонтальных ленточных пил – отзывы

1.Горизонтальная ленточная пила Grizzly G0561 – лучший результат

Grizzly Industrial не имеет себе равных в категории больших инструментов. Горизонтальная ленточная пила G0561 дополняет линейку качественных ленточнопильных станков, добавляя портативную и мощную установку, которую можно использовать в любой мастерской.

Не занимая много места, Grizzly G0561 режет дерево размером до 7″x12″, а также легко справляется с металлом. Его двигатель мощностью 1 л.с., 110 В/220 В поддерживает движение лезвия со скоростью до 308 футов в минуту, а тяжелое стальное основание предотвращает его дребезжание.Он также оснащен тисками, регулируемыми направляющими полотна и аппликатором охлаждающей жидкости для резки металла.

Благодаря мощности G0561 и ширине отвала ¾ дюйма он превосходит конкурентов. Что вывело его на первое место, так это резкость и постоянство срезов. Независимо от того, работаете ли вы с деревом или металлом, эта пила идеально подходит для резки под одним и тем же углом каждый раз. Оперативное обслуживание клиентов Grizzly также дает ему несколько бонусных баллов.

У нас есть только одна реальная проблема с G0561. Скорость лезвия регулируется ступенчато, а изменение скорости за счет изменения натяжения ремня требует больших усилий — вам действительно придется опираться на него, чтобы успешно отрегулировать.

Плюсы

  • Очень малая занимаемая площадь
  • Чрезвычайно мощный
  • Большая ширина лезвия облегчает подгонку
  • Очень стойкий
  • Хорошая конструкция основания

Минусы

  • Жесткая регулировка скорости лезвия
  • Сложная установка

2. JET 414560 Горизонтальная ленточная пила HVBS 712D Deluxe – второе место

Для финишера, занявшего второе место, мы выбрали JET HVBS-712D, ленточнопильный станок с регулируемой горизонтальной и вертикальной ориентацией.Это близкий конкурент Grizzly G0561 с шириной лезвия этой модели ¾ дюйма и вместимостью 7 x 12 дюймов. В вертикальном положении встроенные направляющие для лезвий обеспечивают 8-дюймовую вместимость, а большой стол помогает сбалансировать заготовки в обоих положениях.

Вы здесь, чтобы увидеть, как эти пилы режут горизонтально, и у нас есть хорошие новости в этом отделе. Мы проверили его, скосив 2×4 и прорезав металлические прутья, и обнаружили, что лезвие отклоняется менее чем на десятую часть дюйма.

HVBS-712D обладает полезными дополнительными функциями.Направляющие лезвия оснащены шарикоподшипниками, что упрощает их регулировку, поддон для стружки собирает большую часть стружки и заусенцев, а ящик для хранения в основании отлично подходит для хранения мелких инструментов. Он также имеет стандартную систему подачи охлаждающей жидкости для резки металла.

На самом деле, JET HVBS-712D настолько близок к величию Grizzly G0561, что мы в основном снизили его стоимость из-за гораздо большей стоимости. Нет причин тратить дополнительные средства на очень похожий продукт. Мы также заметили, что система охлаждения работает неэффективно и имеет тенденцию разбрызгиваться.

Плюсы

  • Ширина лезвия ¾”
  • Большой удобный стол
  • Отличные дополнительные функции
  • Идеально прямые пропилы
  • Регулируется по вертикали

Минусы

  • Цена завышена
  • Капли и брызги охлаждающей жидкости

3. Ленточнопильный станок WEN 3975 – лучшее соотношение цены и качества

Ленточные пилы — дорогое удовольствие, поэтому мы понимаем, что некоторые из вас здесь только для того, чтобы найти лучшую горизонтальную ленточнопильный станок за свои деньги.Не смотрите дальше: WEN 3975T — это именно то, что вам нужно. Эта настольная модель дешева, компактна и может похвастаться лучшим качеством, которое вы когда-либо могли найти за эту цену.

Модель 3975T способна резать цилиндрические заготовки диаметром до 5 дюймов или квадратные детали размером до 5 дюймов x 4⅞. Лезвие можно регулировать в диапазоне от 0 до 60 градусов для резки под углом. Скорость его лезвия можно регулировать в диапазоне от 125 до 260 футов в минуту.

Низкая цена, безусловно, является большим преимуществом, но легкость и портативность WEN 3975T также приветствуются.Небольшой размер, управляемость и простота переноски делают эту горизонтальную ленточнопильный станок идеальной для любителей и любителей. Двухлетняя гарантия тоже радует.

Есть один недостаток, который делает модель 3975T менее выгодной — она плохо работает с лезвиями. Конструкция внутреннего колеса подвергает их большой нагрузке, изнашивая их намного быстрее, чем аналогичная модель. Эта же система делает эту пилу очень громкой при резке; мы рекомендуем защиту для ушей.

Плюсы

  • Доступный
  • Маленький и портативный
  • Достойная производительность и диапазон наклона
  • Двухлетняя гарантия

Минусы

  • Быстро изнашиваются лезвия
  • Очень громко при работе

4.Металлорежущий горизонтальный ленточнопильный станок Fox Shop W1715

Shop Fox W1715 — еще одна качественная и недорогая горизонтальная ленточная пила. Он не такой мощный или дешевый, как другие модели в этом ценовом диапазоне, такие как WEN 3975T, который мы поставили на третье место. Тем не менее, это надежное портативное устройство, о покупке которого вы не пожалеете.

Его двигатель мощностью ¾ л.с. и напряжением 110 В достаточно мощен для работы с большинством материалов, а установленный на заводе нож держится намного лучше, чем обычно. Три скорости резания (78 футов в минуту, 108 футов в минуту и ​​180 футов в минуту) не очень быстрые, и вы не можете регулировать скорость где-либо между ними — но, хотя это займет больше времени, эта пила может пройти через любой материал, который вы ей подаете. .

Другие преимущества Shop Fox W1715 включают его прочную конструкцию, надежную функцию автоматического отключения, а также ручки и колеса, которые позволяют легко перемещать его.

Помимо более медленного и менее универсального лезвия, пара других особенностей этой пилы может заставить вас сказать: «Вы получаете то, за что платите». В то время как пильный блок собран хорошо, основа — нет; мы обнаружили, что он слишком легкий, чтобы пила не тряслась. Также нет системы смазки, поэтому вам придется наносить масло самостоятельно, если вы режете металл.

Плюсы

  • Бюджетная цена
  • Простота перемещения
  • Хорошо сложенный корпус
  • Хорошие функции безопасности
  • Предварительно установленный нож Good

Минусы

  • Приспособиться к вертикали больше проблем, чем пользы
  • Низкие скорости резания
  • Без подачи смазки
  • Тонкое основание

5. JET 414458 Ленточная пила HVBS-56M

Последним в нашем списке заслуживающих внимания горизонтальных ленточных пил является еще один продукт от JET, который также сделал нашу пилу, занявшую второе место.HVBS-56M — это пильный станок среднего класса, установленный на открытой стойке, оснащенный двигателем мощностью ½ л.с., 115/230 В и режущей способностью 5″x5¾”. Здесь вы найдете полный список ожидаемых функций, включая три скорости лезвия (80, 120 и 200 футов в минуту) и скос под углом 45 градусов.

Ни одна из характеристик HVBS-56M не является плохой сама по себе; они просто меркнут по сравнению с конкурентами. Например, трудно оправдать покупку ленточной пилы с двигателем мощностью ½ л.с., когда Shop Fox W1715 дает вам мощность 3/4 л.с. за небольшую часть цены.

На самом деле, кажется, что большая часть дополнительных затрат на эту пилу идет на предустановленную базу, которая того не стоит, особенно когда якобы сверхпрочная база вообще не держится устойчиво (служит нашим ежедневным напоминание о том, что слова «высокая производительность» в рекламном тексте так же бессмысленны, как и «высокая производительность»).

Еще один отягчающий недостаток: как и WEN 3975, эта ленточная пила ест полотна на завтрак, но, в отличие от WEN, пилит не ровно. JET обычно великолепен, но эту пилу стоит пропустить.

Плюсы

  • Лучше, чем отрезная пила
  • Простота сборки
  • Двухлетняя гарантия

Минусы

  • Не режет прямо
  • Проедает лезвия
  • Шатающаяся основа
  • Цена завышена
  • Слабый двигатель

Руководство покупателя

При покупке горизонтальной ленточной пилы большинство людей прежде всего обращают внимание на наклейку с ценой.

Если вы купите только самую дешевую ленточнопильный станок, который сможете найти, вы не только упустите множество функций и мощности, которые могут вам понадобиться для ваших проектов, но вы также можете потерять деньги, если ваша дешевая пила сломается (или выйдет из строя). не переставай щелкать лезвиями).

Вместо этого мы рекомендуем потратить некоторое время на оценку ваших потребностей. Что вы планируете делать с этой пилой? Для чего он вам нужен прямо сейчас, а для чего он может понадобиться позже? Сколько места у вас есть для него в вашем магазине?

Вместимость

Горизонтальные ленточные пилы могут резать материал только до определенного размера.Выше он просто не влезет. Вы не хотите обнаружить, что ваши пиломатериалы или металл слишком велики для вашей ленточной пилы после того, как вы уже потратили на это 1000 долларов. К счастью, максимальный размер заготовки — это первое, что указывается в маркетинговых материалах любой горизонтальной ленточной пилы.

  • Средняя горизонтальная ленточная пила имеет производительность от 5 до 7 дюймов по горизонтали и по вертикали .

Лезвие

Как и для большинства других электропил, не так уж важно, чтобы на вашей горизонтальной ленточной пиле было сразу установлено идеальное полотно — главное, чтобы вы могли заменить его позже.Вместо этого ищите эти характеристики в лезвии любой ленточной пилы, которую вы можете купить:

.
  • Он должен иметь возможность удерживать лезвия шириной не менее ½ дюйма, а в идеале ¾ дюйма . Широкие лезвия легче держать по прямой линии.
  • Лезвие должно легко заменяться и заменяться . Даже самые лучшие ленточные пилы со временем изнашиваются. Это вдвойне важно, если вы хотите сразу же установить предпочитаемый блейд.
  • Ленточная пила должна соответствовать имеющимся в наличии полотнам .Вы должны быть в состоянии купить новый в любом хозяйственном магазине.
  • Прочный полотно , устанавливаемое на заводе, не требуется , но приятно иметь возможность некоторое время использовать пилу из коробки без необходимости замены запасных частей.

Двигатель

Мощность двигателя ленточной пилы определяет скорость резки диска (измеряется в футах в минуту или FPM). Это не столько о том, может ли ваш диск резать определенный материал, сколько о том, как быстро он будет резать.

  • Большинство горизонтальных ленточных пил оснащены двигателями мощностью от ½ до 1 л.с. . Это соответствует скорости между 80 и 230 футов в минуту.

Стол и основание

Стол — это платформа, на которую вы кладете заготовку, чтобы распилить ее. Основание — это то, на чем держится стол, и его можно поставить как на верстак, так и на пол.Наиболее важные черты, которые нужно искать в таблице и базе:

Стол

  • Достаточно большой , чтобы на него можно было ставить заготовки и сохранять их равновесие без опор
  • Достаточно прочный , чтобы выдержать многократные удары пилой
  • Должен сидеть на удобной высоте

Основание

  • Изготовлен из прочного материала, который гарантирует, что стол не дребезжит. Должна быть сконструирована так, чтобы стол стоял ровно
  • Убедитесь, что к основанию прикреплены колеса и ручки. Не забудьте проверить блокировку колес

Направляющая

Направляющие

гарантируют, что вы сделаете именно тот разрез, который вам нужен: гладкий, прямой и точный. Они довольно просты, но могут улучшить или сломать удобство использования пилы.

  • Направляющие должны быть легко регулируемыми под заготовку любого размера.
  • Направляющие также должны быть сконструированы таким образом, чтобы они оставались на месте во время резки.

Регулируемость

Некоторые горизонтальные ленточнопильные станки можно настроить для работы в качестве вертикальных ленточных пил. Если это важно для вас, убедитесь, что регулировка не слишком сложна и по возможности не требует инструментов.

Система охлаждения

Если вы собираетесь резать металл горизонтальной ленточной пилой, вам необходимо регулярно наносить охлаждающую смазку, чтобы диск не перегревался.

  • Ищите пилу, которая включает систему для легкой подачи охлаждающей жидкости во время движения диска . В противном случае вам придется делать это вручную.
  • Убедитесь, что в вашей мастерской имеется большой запас охлаждающей жидкости .

Прочие характеристики

Все горизонтальные ленточнопильные станки, достойные ваших денег, будут иметь зажимы и тиски для удержания заготовок на месте, предохранительные выключатели, предотвращающие работу пилы в опасные моменты, и регулируемый угловой упор для косых и косых пропилов.Несколько других дополнительных функций также достаточно распространены.

·      Зажимы и тиски должны быть изготовлены из прочных высококачественных материалов. Удерживаемые в них заготовки не должны перемещаться.

·      Должен быть предохранительный выключатель . Эта важная функция не позволит пиле включиться, если она не отключена. Всякий раз, когда вы не используете пилу, или если в вашей мастерской происходит что-то непредвиденное, например, врывается ребенок или домашнее животное, немедленно остановите диск и активируйте предохранитель.

·      Если вам нужны [thrive_highlight highlight=’default’ text=’light’][/thrive_highlight] регулируемые угловые упоры , убедитесь, что они перемещаются достаточно далеко, чтобы делать нужные разрезы. Средняя горизонтальная ленточная пила может быть отрегулирована на 45 градусов в любом направлении.

Заключение

В наших обзорах Grizzly G0561 ловко победил большинство конкурентов. Да, это импорт с более дорогой стороны, и да, регулировка скорости лезвия может быть напряженной. Но во всех остальных областях — мощность, скорость, удобство использования, долговечность, дополнительные функции — G0561 сияет.

JET HVBS-712D наступает ему на пятки. Его большой стол, широкое лезвие и первоклассная калибровка делают его выдающимся выбором, даже если учесть, что он украшен полезными аксессуарами. Тем не менее, это немного дорого, и система охлаждения разочаровывает.

Надеюсь, наши обзоры указали вам правильное направление, независимо от того, ищете ли вы свою первую горизонтальную ленточнопильный станок или новый фаворит. Спасибо за прочтение, и до встречи в следующем проекте!

Можно ли резать дерево на ленточной пиле по металлу?

Вот сценарий: У вас есть слесарный цех, и, конечно же, ваш вертикальный ленточнопильный станок настроен для резки металла.В середине «горячей» работы вы понимаете, что вам понадобится несколько кусков дерева, чтобы сделать небольшой транспортировочный ящик.

Вопрос: Какой вред вы нанесете, если будете резать дерево лезвием, специально разработанным для резки металла?

Ответ: Наверное, нет.


Ленточные пилы известны своей универсальностью

Любой, кто чувствовал тяжесть нехватки времени во время срочной работы, знает, что иногда нужно нарушить несколько правил.И до тех пор, пока они не являются правилами техники безопасности, вы делаете то, что необходимо, чтобы выполнить работу вовремя, не жертвуя качеством.

В идеальном мире, который редко существует в металлообрабатывающем цехе, вы бы перешли на лезвие с меньшим количеством зубьев на дюйм и потратили бы время на увеличение числа оборотов в минуту. Но когда клиент требует обновлений каждые полчаса, эти формальности улетучиваются. Вы рубите дерево для ящика и продолжаете двигаться вперед.



Замена полотна ленточной пилы может занять много времени (Фото: eReplacementParts )



Каковы последствия использования пилы по металлу и «неправильного» диска?

Ленточная пила по металлу обычно имеет более прочную конструкцию, чем пила, предназначенная для резки дерева, поэтому проблем с самой машиной не возникает.Что касается лезвия, древесные волокна могут быстрее забивать зубья металлического лезвия, и лезвие, вероятно, будет медленнее прорезать древесину.

Это потому, что пильные полотна, изготовленные для металла, имеют более мелкие и острые зубья, чтобы направлять ту же силу каждого удара на более мелкую область более твердого материала. Более мелкие частицы металла легко отделяются от лезвия, в то время как более крупные частицы дерева могут этого не делать.


Каковы идеальные условия для резки дерева на пиле по металлу?

Хотя резка дерева на ленточной пиле по металлу вполне удобна, вам следует переключиться на полотно 6TPI, если у вас есть время или вы планируете резать много дерева.И если вы будете резать обработанную древесину, обязательно очистите и протрите станок и нанесите слой WD-40, чтобы предотвратить ржавчину.

В зависимости от типа работы, которую вы выполняете, может оказаться целесообразным выделить еще одну пилу по металлу для резки дерева. Например, производители металлических моделей, которые поставляют деревянные литники со своими моделями, могут часто использовать пилу и переключаться обратно на металлический диск для повышения производительности, когда деревянные литники не требуются. Или вы можете приобрести уникальную ленточнопильный станок, который режет и металл, и дерево!



Вертикальная ленточная пила по металлу и дереву Dake



Нужно резать дерево и металл на одной ленточной пиле? У Дейка есть решение!

Модель Dake VDL-18 — это универсальная модель в линейке качественных пил.Он может резать различные материалы, в том числе металл и дерево. И пока вы этим занимаетесь, ознакомьтесь с другими моделями горизонтальных и вертикальных ленточных пил Dake. Если у вас есть вопросы, заполните нашу контактную форму, позвоните нам по телефону 1-800-937-3253 или напишите нам по электронной почте.

На что обратить внимание при покупке ленточной пилы для резки металла? | Ключи к качественному распилу ленточной пилой

Ключи к качественному распилу ленточной пилой

Со временем любая ленточная пила изнашивается, но слишком часто причины плохого реза связаны с неправильной эксплуатацией или механическими неисправностями, которые можно было бы предотвратить с помощью планового технического обслуживания.Тем не менее, даже старая ленточная пила, которая правильно эксплуатировалась и обслуживалась, может обеспечить высокое качество распила, приближающееся к качеству современной ленточной пилы. Чтобы обеспечить качественную резку, сосредоточьтесь на следующих пяти ключевых областях: полотно, охлаждающая жидкость, подача вниз, поддержка заготовки и техническое обслуживание станка. К сожалению, многие операторы не полностью понимают и не понимают, как они взаимосвязаны.

Как выбрать ленточные пилы:

При заказе ленточной пилы необходимо указать следующую информацию:

Размер полотна: В большинстве случаев, зная размеры полотна (длина x ширина x толщина ) это все, что нужно.

Материал: Узнайте характеристики разрезаемого материала. Марка, твердость (при термообработке или закалке), форма, размер.

M42 Биметаллические лезвия в основном используются для резки твердых материалов и конструкционных материалов с легкими или средними стенками, труб и труб, обычных сортов стали и цветных металлов, чистого алюминия и алюминиевых сплавов,

M51 Биметаллические лезвия в основном используется для резки твердых и прочных материалов, нержавеющей стали, сплавов на основе никеля, титана и специальных бронз, толстостенных конструкций

Определите необходимое количество зубьев на дюйм (TPI): Используйте таблицу выбора зубьев (см. таблицу ниже).

Если у вас возникли трудности с выбором между двумя тонами, более мелкий из двух, как правило, дает лучшую производительность.

Если необходим компромисс, сначала выберите правильный TPI.

Эмпирическое правило: По крайней мере три зуба должны постоянно соприкасаться с толщиной заготовки, чтобы избежать отрыва зубьев.

Выберите правильное полотно

Выбор формы зубьев: Зубья всех ленточных пил немного шире корпуса полотна.Эта функция гарантирует, что разрез будет достаточно широким, чтобы предотвратить «застревание» лезвия в металлическом материале, который он режет.

Однако в других отношениях рисунок зубьев отличается. Шаблон «грабли», например, используется для обычных работ по резке металла, в то время как шаблон «волна» идеально подходит для выполнения более тонких резов, например, при резке полой трубы или разрезании уголков.

Альтернатива: Каждый зуб устанавливается в чередующейся последовательности. Используется для быстрого удаления материала, когда отделка не критична.

Рейка: 3 последовательности зубьев с одинаковым углом установки (левый, правый, прямой).

Модифицированная рейка: 5- или 7-зубчатая последовательность с одинаковым углом установки для повышения эффективности резания и более гладкой поверхности (левая, правая, левая, правая, прямая). Порядок установки зубов может варьироваться в зависимости от продукта.

Vari-Raker: Последовательность зубьев зависит от шага зубьев и семейства продуктов. Обычно набор Vari-Raker обеспечивает тихую, эффективную резку и гладкую поверхность с меньшим количеством заусенцев.

Vari-Set: Высота зубьев/схема разводки различаются в зависимости от семейства продуктов и шага. Зубья имеют различную установочную величину и установочный угол, что обеспечивает более тихую работу с уменьшенной вибрацией. Vari-Set эффективен для труднообрабатываемых материалов и больших поперечных сечений.

Волнистый: Группы зубцов, расположенных с каждой стороны в пределах общего набора зубьев. Зубы имеют разную степень посадки в контролируемом порядке. Волнистый набор обычно используется с изделиями с мелким шагом для снижения шума, вибрации и заусенцев при резке тонких прерывистых деталей.


Выбор правильного шага: Чтобы получить «чистую» (а не грубую) поверхность, вам нужен «более тонкий» диск, то есть с большим количеством зубьев на дюйм. Более высокая скорость резки и использование смазочных материалов также могут улучшить качество отделки.

Для тонких резов требуется высокое значение TPI, чтобы не менее трех зубьев постоянно соприкасались по ширине режущего материала. Однако более толстые материалы требуют более низкого TPI и более медленных скоростей резания.

Убедитесь, что шаг зубьев диска соответствует разрезаемому материалу.Использование слишком мелкого шага зубьев может привести к тому, что стружка застрянет в горловине лезвия, фактически «опиливая» материал, а не разрезая его. Это создаст шероховатую поверхность.

Большинство стандартных дисков для резки металла имеют стандартное количество зубьев (6, 10, 14 зубьев на дюйм). Хотя эти лезвия будут выполнять достаточную работу, лучше всего использовать зубья с переменным шагом (6-10 или 10-14 зубьев на дюйм). Переменные зубья позволяют лезвиям резать практически любой материал. Это связано с тем, что в то время как более мелкие зубья выполняют резку, более грубые удаляют стружку, уменьшая накопление тепла.

В большинстве случаев более крупный шаг зубьев более эффективен и режется быстрее. Осмотрите удаляемую стружку. Они должны быть красивыми, закрученными, полными чипсами. Если это не так, проверьте лезвие и щетку для очистки лезвия, чтобы убедиться, что стружка не попала в пищевод. «Голубые фишки» — это признак того, что выделяется слишком много тепла.

Для более тонких металлов требуется более мелкий шаг, в то время как для более толстых участков или сортов требуется более крупный шаг.

Убедитесь, что скорость лезвия соответствует области применения.Регулировка даже на несколько футов в минуту может значительно улучшить качество резки. Ваш поставщик пильных полотен может предоставить таблицы для материалов, скоростей полотен и скорости резания, а также имеет доступ к техническому отделу производителя полотна для получения ответов на конкретные вопросы.

Также проверьте направляющие ленточной пилы, включая положение и допуски вставок и роликов. Убедитесь, что направляющие ролики свободно вращаются. Заблокированный или поврежденный ролик может зажать пильный диск.

На что следует обратить внимание:

  • Слишком малое количество зубьев может привести к их смещению и поломке.
  • Слишком большое количество зубов может привести к перегрузке пищевода и полосатости зубов.

Вот некоторые распространенные области применения, а также выбор подходящего лезвия, которые помогут вам:

  • Алюминиевый лист — используйте от 8 TPI до 10 TPI
  • Алюминиевая труба — используйте 6 TPI или 8 TPI Алюминий сплошной – используйте 6 TPI или больше в зависимости от толщины
  • Резка стали на небольшой или переносной ленточной пиле – используйте 10-14 с переменным шагом
  • Стальная труба – используйте 6-10, 8-12, 10-14 с переменным шагом
  • Сталь Сплошной – используйте 6–10, 5–8, 4–6 с переменным шагом
  • Стальной лист – используйте 8–12 или 10–14 с переменным шагом

Используя эти примеры в качестве отправной точки, выберите лезвия, которые вам подходят ваше приложение лучше всего.Помня о том, что ленточные пилы изнашиваются и со временем ломаются, мы рекомендуем вам иметь хотя бы пару запасных частей, чтобы вам не пришлось резко прекращать производство, пока вы ждете новые полотна.

Подбор лезвия к режущему материалу: Общее правило подбора лезвия к обрабатываемому материалу заключается в том, что более твердые лезвия режут более твердые материалы, но с меньшей скоростью. Если вы используете лезвие, не подходящее для материала, или если вы режете слишком быстро для металла или шага лезвия, вы можете преждевременно изнашивать лезвие.

Твердые тела в сравнении со структурными формами:

Определить правильный рисунок зубьев для твердых тел проще, чем для структурных форм. Конструктивные формы, такие как квадратные трубы и угловые детали, необходимо резать под правильным углом, чтобы зубья оставались в контакте с более тонкой частью разреза. Например, если вы режете угол 4 дюйма со стенкой 1/4 дюйма, вы должны сопоставить рисунок зуба с толщиной 1/4 дюйма (10-14 Variable или 14 Raker), а не с толщиной 4 дюйма. (3-4 Variable или 3 Hook).Следовательно. 4-дюймовый угол должен быть размещен в пиле так, чтобы он располагался в виде пирамиды, а не буквы «L».

Обкаточное полотно ленточной пилы

Все полотна ленточных пил, независимо от производителя, необходимо «обкатать». Пока новый, зубья слишком острые. Резка на полной скорости приведет к поломке кромок пера, что приведет к преждевременному выходу лезвия из строя. При поломке полотна ленточной пилы эта сверхострая кромка стирается, что позволяет лезвию дольше сохранять режущую способность. У каждого производителя есть свой предпочтительный метод приработки лезвия.Однако все они основаны на одних и тех же принципах:

1. Сохраняйте рекомендуемую скорость ленты

2. Уменьшите давление подачи до 1/2 нормальной скорости

3. Работайте с этими настройками в течение первых 50 квадратных дюймов материала (150 квадратных дюймов на низкоуглеродистой и низкоуглеродистой стали)

Примечание. Если вы не уверены, какое нормальное давление подачи, запустите свет. Увеличивайте давление подачи до тех пор, пока не начнет образовываться хорошая волнистая стружка. После резки рекомендуемой области медленно увеличивайте давление подачи, пока не достигнете желаемой скорости резки.Особое внимание следует уделить при заточке пильного диска по сплавам на основе никеля (нержавеющая сталь, инконель, хастеллой, инструментальная сталь D2 и т. д.). Эти сплавы очень быстро затвердевают; поэтому в период приработки необходимо приложить достаточное давление подачи, чтобы удалить некоторое количество материала. Как правило, сплавы, распиливаемые на более низких скоростях, требуют большего давления во время приработки.

Загрузка тисков

Положение, в котором материал помещается в тиски, может существенно повлиять на стоимость реза.Часто загрузка меньших связок может означать большую эффективность пиления.

Все машины имеют заявленную грузоподъемность, но практический уровень обычно ниже, от 1/2 до 1/3, в зависимости от разрезаемого материала (более твердые материалы лучше всего резать при 1/3 номинальной грузоподъемности).

При резке материалов сложной формы, таких как уголки, двутавровые балки, швеллеры и трубы, главное расположить материалы таким образом, чтобы лезвие прорезало как можно более равномерную ширину по всей длине. расстояние реза.

На следующих рисунках показаны некоторые экономичные способы загрузки и крепления. Убедитесь, что независимо от выбранного расположения, работа может быть надежно закреплена, чтобы избежать повреждения машины или травмирования оператора.


Охлаждающая жидкость

Смазка необходима для увеличения срока службы полотна и экономичной резки. При правильном нанесении на зону сдвига смазка существенно снижает тепловыделение и обеспечивает хороший сход стружки вверх по поверхности зуба. Без смазки чрезмерное трение может привести к нагреву, достаточному для приваривания стружки к зубу.Это замедляет процесс резания, требует больше энергии для срезания материала и может привести к выкрашиванию или зачистке зубьев, что может привести к разрушению лезвия.

Следуйте инструкциям производителя смазки относительно смешивания и дозирования смазки. Держите под рукой правильно смешанный запас восполняющей жидкости. Никогда не добавляйте воду только в поддон машины. Жидкая смесь со слишком высоким водо-жидкостным отношением не обеспечивает надлежащей смазки и может привести к быстрому износу зубьев и поломке лезвия. Используйте рефрактометр и визуально осмотрите жидкость, чтобы убедиться, что она чистая.Кроме того, убедитесь, что система подачи смазки правильно направлена, чтобы смазка поступала точно в нужную точку.

Как и масло в автомобильном двигателе, охлаждающая жидкость со временем ухудшается, и ее необходимо заменять.

Острое, хорошо смазанное лезвие сделает чистый срез. Когда лезвие затупляется, оно выделяет больше тепла, и в какой-то момент количество выделяемого тепла может превысить способность охлаждающей жидкости передавать тепло, особенно если смесь охлаждающей жидкости старая или не имеет правильного соотношения вода-охлаждающая жидкость. соотношение.

Для обычных сталей соотношение воды и охлаждающей жидкости должно быть 10:1 или 12:1 для низкоуглеродистой стали и 8:1 для более прочных материалов. Многие предполагают, что хладагент не испаряется, и все, что нужно сделать операторам или техническим специалистам, — это добавить больше воды. Но со временем это соотношение охлаждающей жидкости может возрасти до 30:1. Это значительно снижает способность охлаждающей жидкости передавать тепло и может привести к образованию заусенцев на кромке заготовки. Кроме того, значительно снижается смазывающая способность, что приводит к более быстрому износу лезвия.


Подача вниз

Скорость и давление подачи вниз должны контролироваться в зависимости от типа и толщины разрезаемого материала. Если автоматическая подача вниз установлена ​​для острого лезвия, ее необходимо периодически сбрасывать, чтобы учесть постепенное затупление лезвия. Несоблюдение этого требования может привести к получению нарезки все более низкого качества.

Выходные заусенцы образуются на боковой стороне заготовки и обычно указывают на то, что металл стал слишком горячим. Отпадающие заусенцы возникают, когда обе стороны заготовки не поддерживаются должным образом, а пильный диск находится почти в нижней части пропила.

Если ленточная пила имеет ручную подачу вниз, оператор должен постоянно следить за качеством реза и соответствующим образом регулировать скорость и давление.

Опора заготовки

Убедитесь, что заготовка, прочно поддерживаемая с обеих сторон реза, не может двигаться во время реза. Если давление зажима регулируется, используйте максимальное давление для сплошного материала и давление, достаточное для зажима конструкции без ее деформации.

Распространенный тип заусенцев возникает, когда сторона среза заготовки не поддерживается должным образом.Когда лезвие приближается к концу пропила, вес ложи может привести к его падению, а не к отрезанию (см. рисунок выше).

При резке прямоугольных заготовок располагайте заготовку вертикально, а не горизонтально. Это уменьшает степень контакта лезвия с заготовкой, что приводит к более эффективному пилению и более высокому качеству реза.

Чтобы обеспечить опору диска, расположите направляющие рычаги диска как можно ближе к заготовке. Если расстояние слишком велико, лезвие может «блуждать» в пропиле, особенно при слишком сильном давлении подачи вниз.Новые машины имеют карбидные направляющие в дополнение к роликам, которые помогают удерживать лезвие в вертикальном положении.

Техническое обслуживание станка

Все движущиеся части должны быть хорошо смазаны, чтобы все направляющие работали без дополнительного сопротивления. Это обеспечивает повторяемость от реза к отрезу. Смажьте пресс-масленки высококачественной смазкой, а другие обработанные поверхности – общепромышленным смазочным маслом.

Проверьте подшипник промежуточного колеса, чтобы убедиться, что он не изношен. Изношенный подшипник может привести к тому, что лезвие станет слегка изогнутым, создавая скошенный срез.В зависимости от конструкции пилы вам, возможно, придется заменить весь узел натяжного колеса. Обязательно следуйте инструкциям и спецификациям производителя пилы.

Осмотрите щетку для чистки полотна, чтобы убедиться, что она правильно соприкасается с полотном пилы. Если металлические щетинки износились, подумайте о замене их щеткой с нейлоновой щетиной. Нейлоновые щетинки не так сильно изнашиваются на лезвии, а поскольку щетинки гибкие, они могут служить дольше.

Кривой срез может быть признаком вибрации диска.Если машина старая, проверьте шарнирную балку на предмет износа. Изношенный поворотный стержень может вызвать вибрацию в руке, которая затем передается на отвал. Получается волнообразный срез. Обычно планку нельзя заменить, иначе стоимость этой операции будет почти равна стоимости новой машины. Если пришло время заменить ваш станок, выберите высококачественную ленточнопильный станок. Не позволяйте цене быть вашей единственной заботой.

Если поворотный стержень вашей ленточной пилы все еще затянут, вам необходимо серьезно подумать о том, как вы работаете и обслуживаете машину.В большинстве случаев кривые пропилы могут быть связаны с неправильной работой пилы, такой как слишком большое давление подачи вниз, слишком низкая скорость диска или слишком далекое расположение направляющих рычагов.

В остальных случаях необходимо провести тщательный осмотр. Лезвие затупилось? Натяжение лезвия слишком слабое? Направляющие лезвия изношены или не отрегулированы? Понимая пять ключевых факторов, влияющих на резку, вы сможете каждый раз добиваться хороших резов.

В большинстве случаев разрез считается вертикальным, если его отклонение не превышает ±0.002 дюйма на дюйм вертикального перемещения. Все, что выходит за пределы этого допуска, считается кривым и признаком слишком большого люфта пильного диска.

Избегайте зачистки зубьев

Одной из наиболее распространенных проблем при ленточной пиле является зачистка зубьев от диска. Обычно это происходит из-за перегрузок сил на лезвие, вызванных многократными ударами о материал, особенно при резке конструктивных профилей и связок.

Снятие напряжения после использования

Лезвия нагреваются при резке.Они расширяются и сжимаются, а со временем могут даже перенапрячься. Подобно тому, как если вы слишком долго сидите на одном месте, на шинах появляется плоское пятно, когда лезвие остается под напряжением, привязанным к ведущим колесам, создает память в стали, которая может привести к преждевременному выходу из строя из-за усталости металла.

Знайте, что вы режете

Перед использованием ленточной пилы по металлу всегда знайте, какой материал вы собираетесь резать. Самое главное, на что следует обратить внимание, это насколько толстый материал, а также насколько он мягкий.Алюминий режется совсем иначе, чем серебро, сталь или медь. Плотность металла будет определять настройки, которые вы используете на пиле. Например, резка алюминия на высокой скорости может привести к тому, что он расколется, и куски металла разлетятся, что может привести к серьезным травмам. Всегда обращайтесь к руководству, прилагаемому к ленточной пиле, или ищите информацию в Интернете относительно имеющейся у вас модели и того, что вы режете.

Металл и скорость резки

При использовании ленточной пилы по металлу необходимо соблюдать осторожность.Резка металла на неправильных скоростях может вызвать у вас проблемы из-за деформации, измельчения или просто попадания в вас осколков металла. Ленточнопильный станок для резки металла работает со скоростью подачи в футах в минуту, которая никогда не должна превышать 300. Например, алюминий следует резать со скоростью от 120 до 260, сталь — со скоростью от 110 до 160, а медь — со скоростью от 170 до 250. Эти скорости могут меняться в зависимости от типа используемого лезвия, поэтому всегда обращайтесь к информации о лезвии. ознакомьтесь с диаграммой скорости биметаллического лезвия:

Почему моя ленточная пила не режет прямо — Почему моя ленточная пила колеблется

Выбор правильного лезвия связан с его остротой.Неудивительно, что тупое лезвие режет не так хорошо, как новое острое лезвие. Вы можете ожидать, что тупое лезвие будет резать медленнее, но оно также с большей вероятностью будет резать криво. В качестве аналогии рассмотрим случай разрезания стейка ножом для стейков. Если нож острый, то стейк легко и чисто отделится, если вы приложите относительно небольшое усилие к ножу, чтобы вдавить его в стейк. Если нож тупой, вам придется сильно надавить на нож и пилить его вперед-назад, чтобы проткнуть стейк ножом.Нечто подобное происходит и с ленточнопильным станком.

Когда полотно ленточной пилы острое, оператору не нужно много усилий, чтобы вдавить заготовку в полотно и получить рез. Если полотно ленточной пилы затупилось, как и в случае со стейком, оператору придется приложить большее усилие к заготовке, чтобы подать ее на полотно. Разница между стейком и ленточной пилой заключается в том, что нож для стейка короткий и толстый, а лезвие ленточной пилы обычно длинное и тонкое. Это становится проблемой, потому что можно достаточно сильно надавить на лезвие, чтобы оно повернулось влево или вправо.Правильно установленные направляющие лезвия помогут предотвратить это, как обсуждается ниже, но все же допустят искривление и кривые разрезы.

Следующим шагом является проверка правильности установки лезвия. Для большинства лезвий очевидно, что зубья лезвия направлены в правильном направлении. На типичном полотне для резки дерева или металла крючок или острие полотна должен быть направлен вниз для ленточной пилы с вертикальным полотном, или для горизонтального полотна крючок зубьев должен быть направлен так, чтобы они входили в заготовку первыми как полотно. движется.Типичные полотна ленточной пилы можно вывернуть «наизнанку», чтобы зубья смотрели в другую сторону. На некоторых ножевых лезвиях и лезвиях с зернистой кромкой вы можете получить свежую острую режущую кромку от лезвия таким образом, просто вывернув его наизнанку. Некоторые специальные лезвия, такие как лезвия в виде сот, предназначены для движения в направлении, противоположном обычным лезвиям. Если у вас есть одно из этих специальных лезвий, вы, вероятно, уже знаете об этом.

Убедитесь, что лезвие движется в правильном направлении.На машинах, питающихся от трехфазной сети, часто происходит перепутывание проводки и лезвие движется в неправильном направлении. На всех ленточнопильных станках с вертикальным полотном рабочая часть полотна должна опускаться вниз. Это прижимает заготовку к столу. В противном случае лезвие пытается приподнять заготовку со стола. Для горизонтальных ленточных пил почти во всех случаях рабочая часть диска будет направлена ​​к пильному диску, соединенному с двигателем. Если лезвие вращается в неправильном направлении, вызовите квалифицированного электрика для внесения необходимых изменений в электропроводку.

Промышленные ленточнопильные станки обычно имеют один из двух механизмов натяжения полотна: винтовой над пружинным или пневматический. Механизмы гидравлического натяжения работают в основном так же, как пневматические системы, только с более высоким давлением и более грязными утечками масла. Навинчивающиеся пружинные механизмы обычно не имеют возможности напрямую устанавливать или считывать натяжение лезвия. У некоторых есть откалиброванный циферблат, который, как утверждается, показывает натяжение лезвия при движении стрелки по шкале. Я мало в это верю. Для навинчивающегося пружинного механизма лучший способ получить точное натяжение лезвия — использовать измеритель натяжения лезвия.Lenox делает приличный, а Starrett делает очень хороший и более дорогой. Если у вас есть несколько станков или вы работаете с приложением, где важно правильное натяжение лезвия, я настоятельно рекомендую приобрести калибр. Пневматические или гидравлические системы используют клапан регулятора давления для установки натяжения полотна. Производитель обычно предоставляет диаграмму или таблицу, показывающую, какое давление использовать для достижения желаемого натяжения лезвия для лезвий различных размеров. Давление воздуха обычно колеблется от 10 до 120 фунтов на квадратный дюйм.Просто установите регулятор на соответствующее давление, а машина позаботится обо всем остальном.

Если лезвие натянуто правильно, следующее, на что следует обратить внимание, это то, как лезвие движется по колесам. Высокоскоростные машины обычно имеют выпуклую или закругленную поверхность на опорных колесах лезвия, точно так же, как велосипедная шина имеет круглое поперечное сечение. Лезвие должно проходить в центре или около центра короны и не слишком близко к переднему или заднему краю колеса. Нахождение на расстоянии ⅛ или даже ¼ дюйма от точного центра колеса, как правило, не является проблемой для большинства машин.Если полотно едва касается колеса, вероятно, необходимо выровнять колеса ленточной пилы. Перед любой регулировкой ножевых колес проверьте регулировку направляющих ножей. Неправильно выровненные направляющие могут привести к неправильному перемещению лезвия по колесам.

Распространенное заблуждение о направляющих ленточной пилы состоит в том, что они удерживают полотно на месте. Их нет, они скорее резервные. С хорошо настроенной ленточной пилой вы можете полностью снять направляющие и запустить станок и резать материал вообще без направляющих.Коронка колес ленточной пилы — это то, что удерживает полотно на месте. Лезвие всегда будет стремиться подняться к самой высокой точке колеса, вершине венца. Если колеса изношены и не имеют отчетливой вершины до венца, то лезвие не будет знать, куда идти, и может блуждать. Это, конечно, может привести к ухудшению качества резки и затруднениям при установке направляющих. Если колеса чрезмерно изношены, перед установкой направляющих следует подумать о шлифовке рабочих колес.

Типичные направляющие полотна ленточной пилы состоят из трех элементов, по одному с каждой стороны полотна и один сзади полотна.Направляющими элементами могут быть колеса, скользящие блоки или их комбинация. Для боковых направляющих идеально подходит плотная, но свободная посадка толщиной примерно с долларовую купюру. Опять же в идеале лезвие не должно касаться направляющих при нормальной работе, но если они просто соприкасаются, то, вероятно, они в порядке.

Задняя направляющая должна находиться на расстоянии от ⅛ до ¼ дюйма от задней части диска. Во время обычной резки на хорошо настроенной ленточной пиле полотно будет двигаться или немного изгибаться назад, когда вы вдавливаете в него заготовку.Если сильно надавить, то лезвие сильно прижмется к задней направляющей. Я часто использую это как индикатор того, когда я достаточно сильно вдавливаю заготовку в лезвие. Если лезвие еще не касается задней направляющей, я, вероятно, могу действовать более агрессивно. Если я сильно трусь о заднюю направляющую или заднее направляющее колесо вращается очень быстро, то, вероятно, я толкаю так сильно, как только могу.

При таком сильном нажатии лезвие будет двигаться или изгибаться прямо назад и, вероятно, все еще не будет касаться правильно отрегулированных боковых направляющих.Если я продолжу нажимать сильнее, то лезвие может начать скручиваться или изгибаться, а затем ударяться о боковые направляющие. Боковые направляющие помогают удерживать лезвие прямо, но они не являются железным замком на лезвии, заставляющим его резать прямо.

При диагностике машины, которая не работает прямо, посмотрите на направляющие. Если задняя направляющая касается лезвия, даже когда он не режет, возможно, задняя направляющая установлена ​​слишком далеко вперед. Это выталкивает лезвие вперед из его естественного положения на режущих колесах и может привести к низкому качеству реза.Если задняя направляющая серьезно смещена, она может даже вытолкнуть лезвие из венца колеса, поэтому ранее предлагалось проверить направляющие лезвия, прежде чем выполнять какие-либо регулировки колес. После правильной регулировки направляющих вы можете обнаружить, что лезвие правильно движется по колесам.

Если диск сильно давит на боковые направляющие, это может привести к некачественному резу, но это, безусловно, приведет к сокращению срока службы диска и направляющих. Если направляющие сильно прижимаются к лезвию, направляющая и лезвие сильно нагреваются.Достаточно горячий, чтобы деформировать лезвие и изнашивать боковое направляющее колесо или блок. Кроме того, если лезвие сильно трется о направляющую, это в основном то же самое, что просить лезвие обмотать колесо с очень маленьким радиусом, что приведет к поломке лезвия. Идеальная установка лезвия состоит в том, чтобы обернуть долларовую купюру вокруг лезвия, затем отрегулировать направляющие так, чтобы они едва касались долларовой купюры, а затем вынуть ее.

Добавить комментарий

Ваш адрес email не будет опубликован.
