виды, плюсы и минусы, схема

Ростверковый ленточный фундамент представляет собой надежную и прочную опору для строения. Для его создания применяются две технологии. Одна необходима для создания основания, располагающегося выше уровня земли. Вторая технология – создание ростверка, принимающего на себя часть нагрузки.

Особенности и устройство конструкции

Фундамент подходит для укладки на неровных поверхностях, склонах, на участках со сложным рельефом. С ним достичь горизонтальной поверхности значительно проще, чем другими видами основы для зданий. Ленточный фундамент не требует проведения сложных подготовительных работ по выравниванию участка и использование спецтехники. Это дает важное преимущество – дешевизна.

По устройству ростверковый ленточный фундамент подразделяется на несколько видов:

Высокий. Устанавливается над уровнем земли на расстоянии в 15 см. Подходит для участков с промерзшей землей с периодическим вспучиванием грунта. После возведения здания требуется утеплить полы первого этажа.

Повышенный. Укладывается на уровне земляного покрова. Для устранения давления с ростверка требуется удаление части грунта.

Ленточный фундамент требует тщательных расчетов толщины ростверка, количества свай и других параметров.

Выбирая при строительстве дома ростверковую ленточную основу, обязательно соблюдается два основных правила:

Создание песчаной подушки. Ее толщина составляет 20-30 см, она укладывается под сваями и бетонным каркасом с целью его защиты от разрушения под воздействием грунта.
Создание гидроизоляции опор и ростверка. С этой целью используются листы рубероида, асбоцементные трубы или полиэтиленовая пленка.

Фундамент подходит для строительства зданий из облегченных материалов.

Плюсы и минусы конструкции

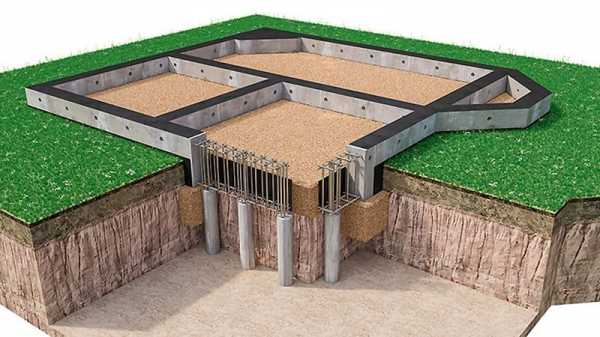

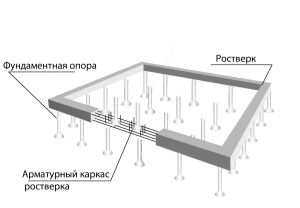

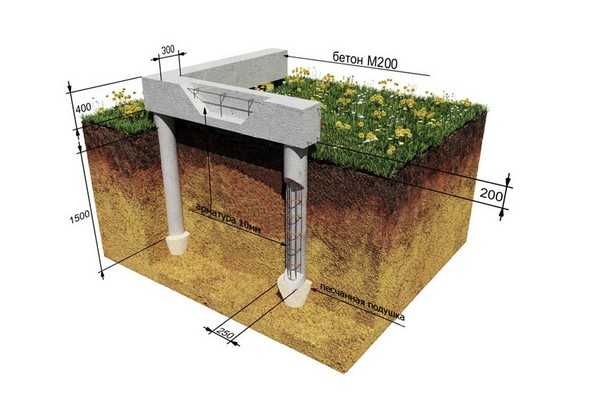

Схема свайного фундамента с ростверком

Ленточный фундамент имеет преимущества:

невысокая стоимость;
надежность;
возможность оборудовать подвальное помещение или погреб;

равномерно распределяет нагрузку по основанию;
подходит для сооружений из любых материалов;
не требует удаления грунта по всей территории основания.

Ростверк улучшает качество ленточного фундамента, делает его прочнее, увеличивает срок службы.
Минусов меньше, но все же они есть:

нельзя монтировать на грунтах со слабой несущей способностью;
требует проведения трудоемкой работы.

Какой бывает ленточная конструкция

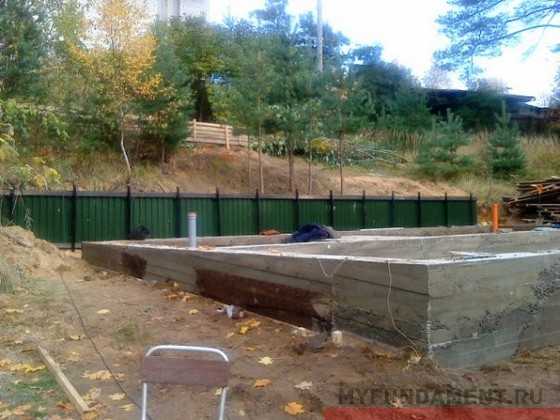

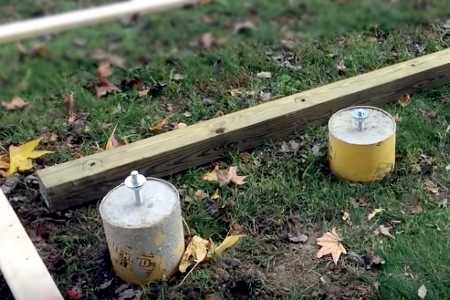

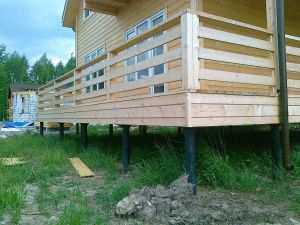

Один из видов фундамента с ростверком

При строительстве ростверкового ленточного фундамента используется несколько видов строительных материалов, что влияет на название готовой конструкции. Отличия заключаются в технологии изготовления основания.

Монолитный. Работы по созданию конструкции проводятся на строительной площадке. Монолитный фундамент состоит из бетона и армирующей сетки. Для его создания сооружается опалубка в вырытом котловане, затем укладывается арматура. Полученная конструкция заливается бетонной смесью. Преимуществом монолитной основы является долговечность – она способна прослужить 100 и более лет. Использование монолитного ленточного фундамента актуально при строительстве сооружений, запланированных для длительной эксплуатации. Конструкция требует от 4 недель на сборку.

Сборный бетонный. Конструкция собирается из железобетонных блоков, отливаемых на заводе. Элементы связываются арматурой между собой, образовавшиеся промежутки заливаются бетонным раствором. Сборная ленточная конструкция подходит для каркасных домов. Срок службы основы составляет 50-80 лет. Но его нельзя использовать на просадочных и пучнистых почвах.
Бутовый. Изготавливается из бутового природного камня. Требуют соблюдения техники укладки элементов, правильного расчета и соединения. Если нарушается технология кладки, то дом может потрескаться. Срок службы бутового фундамента составляет 50-70 лет.

Кирпичный. Маловостребованный фундамент, требующий проведения трудоемкой и длительной работы. Конструкция сооружается из кирпича или строительных блоков. Фундамент недолговечен: при соблюдении техники укладки срок службы составляет не более 50 лет.

Значение ростверка в строительстве зданий

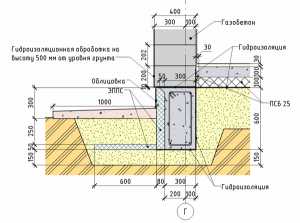

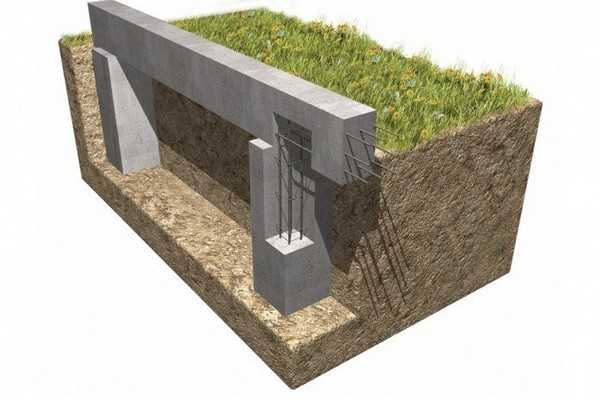

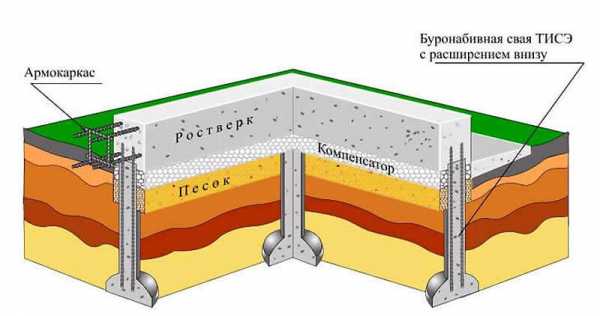

Разрез ленточного фундамента с ростверком

Ростверк выполняет 2 основные функции:

Распределение продольных и поперечных нагрузок по периметру фундамента.
Объединение конструктивных элементов основы в монолитную конструкцию.

Функциональность ростверка зависит от материала изготовления. Элемент классифицируется на несколько видов:

деревянный – изготавливается из брусьев, отличается дешевизной, доступностью и легкостью установки. Подходит для домов, построенных на основе древесины. Недолговечен, подвержен гниению и быстрой порче;

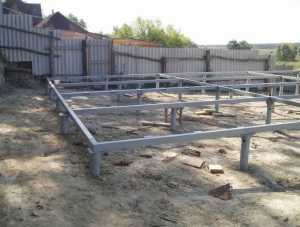

стальной – представляет собой балочный каркас, построенный из стальных прутьев и металлических свай. Используется при возведении бани, одноэтажных домов, бытовок. Подвержен коррозии, требует дополнительной обработки перед использованием, но надежный и выносливый;
монолитный – ростверк выполняется в виде системы, состоящей из балочных перекрытий и вертикальных элементов, соединенных бетоном в единую конструкцию. Отличается выносливостью, устойчивостью к внешним воздействиям, надежностью и долговечностью.

Ростверк увеличивает срок службы фундамента, защищает его от лишней нагрузки, предотвращая преждевременное разрушение основы.

Ростверковый ленточный фундамент – это отличное решение для тех, кто желает построить дом на качественном и долговечном основании. Это надежная конструкция, соответствующая требованиям к надежности и безопасности. Приложив немного усилий, ленточная основа и ростверк будут установлены на строительной площадке собственными руками. При отсутствии знаний и опыта работы с данной конструкцией дело рекомендуем доверить специалистам для предотвращения негативных последствий.

Прочитайте еще:

Благодаря эксплуатационным качествам на всей территории России в строительстве используется фундамент мелкого заложения. Низкие затраты и …

От качества исполнения фундаментных работ будет зависеть в дальнейшем состояние возведенного здания и срок его безаварийной эксплуатации. Выбирая …

Строительство дома не всегда осуществляется на идеально ровной местности. Нередко жилые постройки возводят в горах или на холмистых участках. В таких …

myfundament.ru

Плюсы и минусы свайно-ростверкового фундамента.

Строительство свайно-ростверкового фундамента распространено в местностях с подвижными глинистыми и песчаными основаниями. Этот тип несущей конструкции применяют в основном для высотных зданий жилого, торгового и промышленного назначения, но более преобладают случаи использования и в частном домостроительстве.

Устройство свайно-ростверкового фундамента

Как ясно из названия, фундамент состоит из свай, обвязанных ростверком.

Сваи могут быть разными 2-х видов:

Буронабивные;
Железобетонные;
Деревянные;
Стальные.

На подвиды сваи разделяют по форме сечения: квадратные и круглые.

Основная их задача – перенос и распределение нагрузки от здания на основание по всей длине.

В зависимости от вида, опорные столбы вводятся в грунт по-разному:

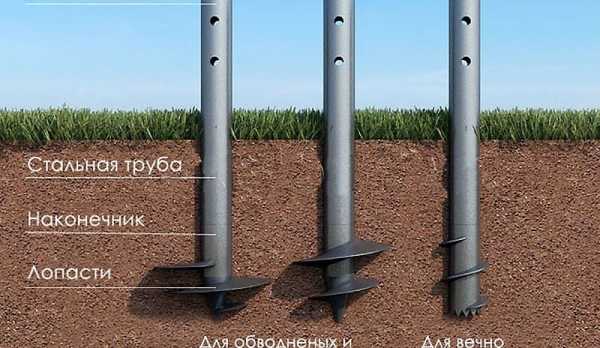

Винтовые ввинчиваются вручную или с использованием специальной установки;

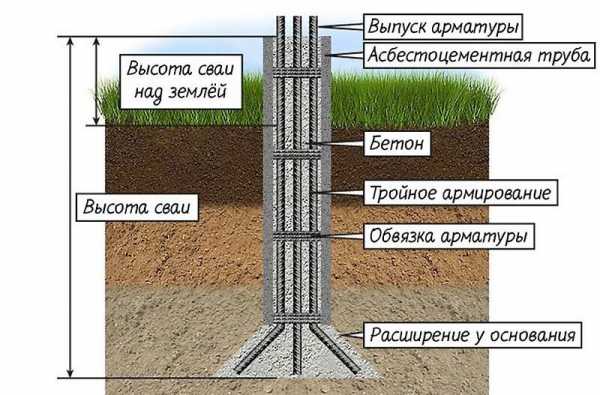

Буронабивные собираются прямо в земле;
Железобетонные забиваются копром.

Винтовые можно вкручивать даже около существующих строений без риска сломать часть конструкции.

Монолитный или сборный (подвесной) ростверк играет роль несущей балки, на которую монтируются стены и перекрытия. Он перераспределяет нагрузку от конструкций над землей, передавая ее на сваи. Он может быть железобетонным или деревянным, в зависимости от материала опор и стен. Конструкция ростверка подразумевает расположение над грунтом, по земле его не располагают.

Когда целесообразно использовать свайно-ростверковый фундамент

Монтаж свай и обвязочной балки – процессы трудоемкие и финансово затратные. В каких случаях материальные и ресурсные потери будут потрачены не зря:

При высоком уровне грунтовых вод;
При рыхлых и слабых основаниях их песка, глины и суглинков;
Для строительства деревянных и пенобетонных домов.

Для облегченных домов с каркасно-щитовыми стенами подойдет ростверк из швеллера, деревянного бруса. Для более тяжелых конструкций понадобится бетон монолитный или сборный.

Свайно-ростверковый фундамент для дома из газобетона просто находка: он выдержит нагрузку даже от 2-х этажного дома и сэкономит бюджет относительно выбора основания другой конструкции.

Плюсы свайно-ростверкового фундамента

Тот или иной вид фундамента принимают на основании конструктивных расчетов, где определяют максимальную нагрузку на основание, размер всех составляющих конструкцию элементов. Но все же и перед инженерами часто встает вопрос, какую конструкцию принять, опираясь на результаты исследования. Почему отдают предпочтение свайно-ростверковому фундаменту:

Высокая несущая способность опор позволяет использовать их под здания и сооружения любого размера. Они надежно и жестко входят в рыхлый грунт, достигая его твердых слоев. При колебаниях грунта в следствии сейсмической активности или сезонных перепадов температур и влажности, почва двигается, а свая остается неподвижной. Это исключает разрушение здания и нарушение целостности его несущего остова. Из-за этой особенности данный тип фундамента широко применяют в районах, где часто происходят землетрясения.
Облегченные стальные сваи подходят для строительства небольших домов и хозяйственных сооружений.
Разная длина опорных столбов позволяет устраивать ровное основание для возведения строений на холмистых и гористых местностях, достаточно правильно подобрать из длину и распределить по неровному участку. Этот прием используют при создании многоуровневых домов.

Низкая стоимость материала и работы относительно ленточного фундамента.
Сваи не боятся грунтовых вод: в глубоких пластах, где происходит опирание, их зачастую нет. Это показатель не принимается к расчетам фундамента.
Пренебрегают и уровнем промерзания грунта в регионе или местности, поскольку нижние слои грунтового среза не подвергаются температурным колебаниям, а ростверк с землей не соприкасается. Определять уровень зимнего промерзания бессмысленно.
Отсутствие контакта ростверка с землей обеспечивает сухость стен и снижают риск проникновения в дом грызунов.
Небольшой срок монтажа и легкость установки;
Ремонтопригодность составляющих фундамент элементов;
Фундамент не требует подготовительных грунтовых работ, участок не нужно выравнивать, что снижает затраты на его обустройство.
Сделать монтаж несущей конструкции еще дешевле можно, заменив труд наемных рабочих на свой. Изучив некоторые инструкции, каждых застройщик сможет без труда самостоятельно обустроить сваи и собрать ростверк.

Внушительный перечень достоинств конструкции располагает к ее выбору. Чтобы не делать поспешных выводов, стоит ознакомиться с обратной стороной медали.

Минусы свайно-ростверкового фундамента

На что надо обратить внимание:

Непросто собрать нагрузки, не зная правил расчетов. Примерный подсчет, скорее всего, приведет к перерасходу материала и средств, а недостаток столбов чреват разрушением недостроенного дома или неравномерное его оседание.
Неприспособленность свай под тяжелые строения – значительный их минус. Чтобы повысить несущую способность, их диаметр увеличивают, но это создает потребность в серьезной технике монтажа с вытекающими затратами.
Сложность с проектированием подвала, которого у свайных фундаментов встречаются крайне редки. При этом есть потребность в укрывании зазора между грунтом и ростверком для защиты от охлаждения, продувания и замерзания.
На рыхлых грунтах возможно неравномерное оседание свай с последующей деформацией ростверка. Чтобы этого избежать, под основание столбов закладывают песчаные подушки, компенсирующие движение.
При неграмотном монтаже арматуры возможно ее оголение и последующее ржавление, что ослабляет все основание. Но это, скорее, исключение из правила. То же самое качается стальной трубы: если ее материал некачественный, она начнет коррозировать в ближайшее время.

Самостоятельный расчет количества опор под дом

Инженерные расчеты – удовольствие дорогое. Если нет ни денег, ни времени, а свайно-ростверковый фундамент подходит Вам по всем параметрам, можно принять расстояние столбов самостоятельно.

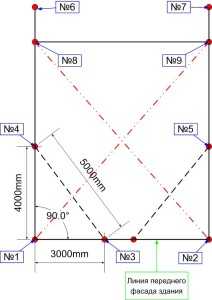

Нарисуйте план дома в масштабе с соблюдением всех пропорций.
Расставьте точки в углах периметра, в местах пересечения стенок.
Под несущие стены сваи ставят через каждые 2-3 метра, но не более. Если расстояние между соседними столбами даже незначительно превышает норму, смело ставьте между ними еще одну точку.
Посчитайте количество.

Для самостоятельного определения диаметра воспользуйтесь таблицей.

Диаметр основания, мм			100	150	200	250	300	400	500
Площадь основания, см2			78,5	177	314	491	707	1256	1963
Расчетное сопротивление грунта, МПа			Несущая способность сваи
Крупные пески с любой влажностью	Средние	3,5	275	618	1099	1717	2473	4396	6869
Крупные пески с любой влажностью	Плотные	4,5	353	795	1413	2208	3179	5652	8831
Пески средней крупности с любой влажностью	Средние	2,5	196	442	785	1227	1766	3140	4906
Пески средней крупности с любой влажностью	Плотные	3,5	275	618	1099	1717	2473	4396	6869
Маловлажные мелкие пески	Средние	2	157	353	628	981	1413	2512	3925
Маловлажные мелкие пески	Плотные	3	236	530	942	1472	2120	3768	5888
Пылевидные пески, насыщенные влагой	Средние	2,5	196	442	785	1227	1766	3140	4906
Пылевидные пески, насыщенные влагой	Плотные	3,5	275	618	1099	1717	2473	4396	6869
Твердые глины	Средние	3	236	530	942	1472	2120	3768	5888
Твердые глины	Плотные	6	471	1060	1884	2944	4239	7536	11775
Пластичные глины	Средние	1	79	177	314	491	707	1256	1963
Пластичные глины	Плотные	3	236	530	942	1472	2120	3768	5888
Крупнообломочный грунт (щебень, галька, гравий)	Средние	5	393	1570	2453	3533	6280	3768	9813
Крупнообломочный грунт (щебень, галька, гравий)	Плотные	6	471	1060	1884	2944	4239	7536	11775

В расчете представлены значения для наиболее часто используемых для частного строительства буронабивных свай. Соберите все нагрузки от конструкций и примерно одинаково распределите их на столбы одного куста (несущая способность). Для центральных опор полученные нагрузки делят на 4, для угловых – на 2.

Глубина забивания определяется, исходя из расчетов. В среднем:

Буронабивные – 10-30 метров;
Железобетонные – от 3 и 4 метров;
Винтовые от 2-х метров.

В зависимости от условий:

В сейсмически опасных районах опоры заглубляют не менее 4 м;
При опирании на влажные основания – не менее 8м;
Согласно СНиП.

stroikadialog.ru

Свайно-ростверковый фундамент: плюсы и минусы

Свайно ростверковый фундамент является одной из разновидностей свайного основания. Характеризуется наличием в конструкции бетонного остова в виде балки, вылитой из бетона и укрепленной армированными элементами. В целом представляет собой единую систему из опор (свай) и ростверка. Опорная функция возлагается на заглубленные на определенную глубину столбы круглой или прямоугольной формы. На них удерживается все конструктивные элементы дома, дачи, гаража. Ростверк – монолит, объединяет все сваи.
Оглавление:

Что в активе
О минусах

Что в активе

Свайно -ростверковый фундамент

Как и любое другое основание, имеет свайно ростверковый фундамент плюсы и минусы. Среди приоритетных качеств можно назвать:

Возможность выполнять строительство, практически, на любых грунтах, которые не рассматриваются для этих целей в случае с ленточным или другим видом основания. Это, так называемые, пучинистые (подвергающиеся промерзанию) грунты. Сюда же можно отнести подвижные почвы, осыпающиеся и другие неустойчивые виды.
Устойчивость, большая несущая способность, позволяющая строить даже двухэтажные здания, а также использовать для стен и кровли материалы с большим удельным весом. Расчетная максимальная нагрузка составляет до 5 тонн. В этом аспекте для строительства рассматриваются районы с высокой отметкой пролегания подземных вод, в поймах рек. Благодаря уникальной конструкции свай, они преодолевают сопротивление почвы, вод. Заглубляются в недра, достигая твердого слоя. Обеспечивается устойчивость, которая передается всей конструкции дома.
Расширение охвата строительством территорий, которые не рассматривались в этом аспекте при ленточных и других видах фундаментов. Косогоры, склоны с трудной геометрией ландшафта. Можно выполнять работы с минимальным уроном для окружающей среды, не нарушая плодородный и целинный слой почвы. Доступность ориентирования дома так, чтобы не рубить деревья, а их корневую систему не повредить забитыми сваями.
Формирование набивных свай отдельно от ростверка: экономия на бетонной смеси, отказ от готового раствора и приготовление его самостоятельно.
Расположение свай рядом с подземными трубопроводами, кабельными линиями, канализационным коллектором, согласно плану местности застройки, не нарушая их функциональности.
Особенность фундамента – монолитность связки опор и ростверка позволяет в случае усадки грунтов осесть сразу всей свайно-ростверковой конструкции. При этом она не работает на излом, не деформируется, не ломается.
Не требуется особой предварительной подготовки местности для свайного метода (если ростверк не заглубленный, и не нужно формировать котлован). Для ввинчивания свай достаточно мотобуром, шнековым инструментом или обычной штыковой лопатой произвести выемку грунта в определенных отмеченных на местности местах. Это позволяет уйти от трудоемких операций.
Обустройство повышенного ростверка, опирающегося на грунт, нивелирует пространство между фундаментом и землей, не дает проникнуть холодным массам между грунтом и основанием, что сокращает тепловые потери. Кроме того, предусмотренная по технологии песчаная и гравийная прослойка толщиной 0,1-0,15м, находящаяся в вырытом углублении, обладает противопучинистым свойством, впитывает и отводит лишние сточные воды.
Возведение высокого ростверка на почвах, характеризующихся высокой степенью промерзания оправдано, т.к. обеспечивает высокую пользовательскую способность. В этом случае нижняя граница ростверка не достает до поверхности грунта на 10 см или даже выше. Такой зазор спасает фундамент при вытеснении (пучении) почвы при замерзании, предотвращает возникновение вертикальных нагрузок. Она не давит снизу на конструкцию. В то же время, обеспечивается естественное проветривание нижней плоскости дома, устранение конденсата, уменьшение влажности.
Практически, устраняется риск затопления при поднятии вод во время паводков. Свайные конструкции позволяю возвышаться над поверхностью земли до 2 м, что не только защищает строение от подтопления, но всю находящуюся в доме домашнюю утварь.
При определенных навыках работы, освоив теоретическую часть, имея на руках верные расчеты закладку фундамента можно производить собственными силами, не привлекать для этих целей специальные землеройные механизмы.
Небольшие материальные вливания на проведение строительства. По оценкам экспертов экономическая сторона вопроса обойдется на четверть меньше общих запланированных расходов. Для сравнения: для других видов оснований этот показатель достигает 45% сметы.
Высокая скорость строительства.

Фундамент на сваях требует очень точных расчетов

Внимание! Все эти преимущества могут быть реализованы только при соблюдении технологии строительства, правильной эксплуатации зданий. Не следует «нагружать» сверх меры рассчитанные на определенный тоннаж опоры или вообще возводить их без всяких расчетов. Это чревато не только разрушением здания, но и травмированием людей, находящихся в нем.

О минусах

Разбирая плюсы и минусы ростверкового фундамента на сваях, в качестве недостатков выделяют некоторые ограничения при возведении:

Невозможность установки свай на каменистых грунтах. Твердые минеральные породы не позволяют лопастям свай проводить бурение, заглубляться на нужную глубину. На них невозможно выдержать необходимую горизонтальную соосность.
Проблематично устанавливать опоры на грунтах с горизонтальным смещением. Не желательно ставить фундамент на участках, где грунт может просесть. Это чревато нарушением устойчивости опор и провалами грунта.
При установке высокого ростверка в климатических районах с преобладанием низких температур воздуха свободный воздушный поток между основанием дома и почвой выхолаживает тепло через пол, из-за высокой теплопроводности бетонного основания. Для таких регионов требуется проведение дополнительных мероприятий по его утеплению.
Невозможно строительство цокольного этажа, подвала, другого вида заглубленных помещений.
Свайно-ростверковая технология рассчитана на легковесные конструкции и дома со средними весовыми показателями. Каменную кладку, железобетонные блоки в качестве стен опоры не выдержат. Если же такие стены и возводятся, но винтовые сваи заменяют железобетонными столбами, усиленными арматурой. Заливают цементом высокой прочности. Это требует дополнительных точных расчетов и материальных затрат.

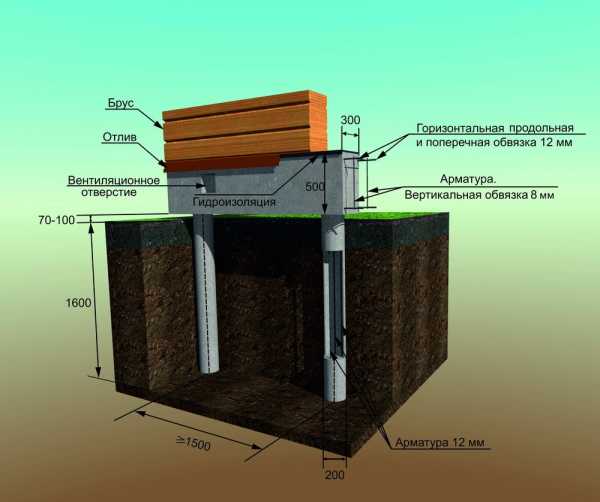

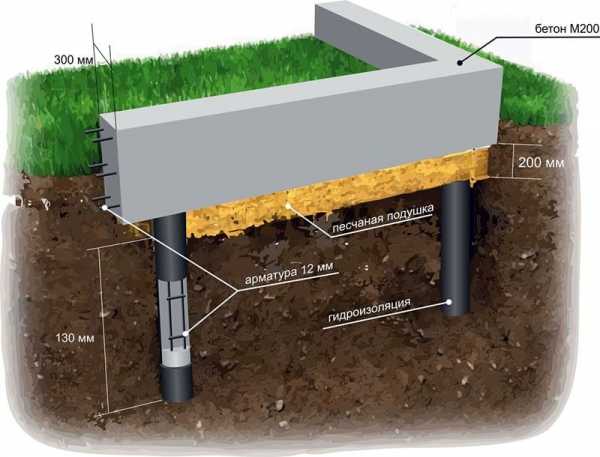

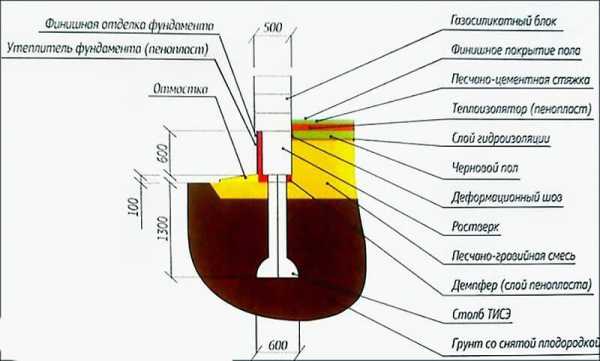

Конструкция в разрезе

На заметку. Фундамент требует точных расчетов. Сделать их самостоятельно проблематично. Требуется содействие специалистов, услуги которых придется оплачивать. Но допущение ошибок при вычислении нагрузок, просчетов в проектировании, необоснованной экономии материалов в дальнейшем может обернуться деформацией опор. Как следствие – перекошенный фундамент, трещинообразование в горизонтальной и вертикальной плоскости, изменение геометрии конструкций и дальнейшее их разрушение.

К строительству фундамента можно приступать только после всесторонней оценки объекта, пройдя теоретическую подготовку, сделав расчеты, сопоставив свои финансовые возможности, взяв во внимание положительные и отрицательные моменты, которые могут возникнуть в работе.

ofacade.ru

Cвайно-ростверковый фундамент: плюсы и минусы

Установка свай решает любые проблемы с грунтом и нагрузками

Свайно-ростверковые фундаменты пользуются заслуженной популярностью среди многих частных застройщиков, ведь они специально разработаны для небольших компактных зданий кирпичной, блочной или деревянной конструкции. Но такие здания не могут иметь подвала как такового, разве технический подпольный этаж, зато этот недостаток полностью нивелируется расширенной сферой применения. Ведь таки основания можно строить на песчаных и суглинистых почвах, склонных к мелким подвижкам. На данный момент железобетонные столбы СС обвязочными балками дороже немного только за щелевые железобетонные монолиты.

Поэтому, ключевой аргумент в пользу такого основания – это дешевизна и скорость монтажа.

Какой ростверк выбрать: висячий или монолитный

Схема фундамента свайно-ростверкового

Тут все зависит от конструкции самого здания. Ведь 70 свай с максимальным диаметром 50 см хватит для легкого дома с несущей способностью до 5 тонн. Если нужно больше, тогда только увеличивается диаметр сваи. Свайно-ростверковый фундамент устойчивый на пучинистом грунте, ведь сваи стойкие даже к сильным морозам. Вариантов такого основания есть два:

Висячее основание. Оно имеет свои плюсы и минусы, отличается конструкцией. В таком фундаменте есть воздушный открытый зазор между ростверком и поверхностью почвы, поэтому прямого контакта с грунтом нет. Но при этом такое основание имеет ключевой минус – это необходимость делать гидроизоляцию и теплоизоляцию нижней кромки поверхности ростверка. Ведь это, фактически, пол здания и через него происходит утечка тепла. Это бюджетный вариант, но через свою техническую сложность встречается довольно редко.
Монолитный ростверковый фундамент. Тут используется опалубка, которая формирует ровный бетонный каркас. Учитывая, что в процессе строительства создается монолитная железобетонная плита, то для выравнивания высоты платформы используются бетонные сваи различной длины, причем глубина погружения часто остается одинаковой. Ключевой недостаток – это качественное армирование с дальнейшей сваркой всех соединительных элементов, а также выполнение песчаной подушки. Такой фундамент через свою конструкцию соприкасается с почвой.

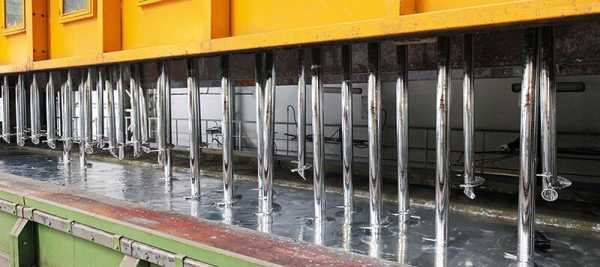

Ключевой элемент такого основания – это сваи. Они производятся с бетона, железобетона, стали или дерева, имеют круглую или прямоугольную форму. Материал подбирается в зависимости от типа почвы и тяжести будущего строения. Каждый тип сваи имеет свои плюсы и минусы, но, учитывая, что свайно-ростверковые основания рассчитываются в каждом случае индивидуально, то подобрать оптимальное решение с бюджетной точки зрения не сложно.

Второй элемент основания – это ростверк. Это монолитная железобетонная конструкция, на поверхности которой возводятся несущие стены. Его основное назначение – это равномерное распределение массы конструкции на каждую сваю отдельно.

Комбинация свай и ростверка делает несущее основание более устойчивым и надежным.

Плюсы свайно-ростверковых фундаментов

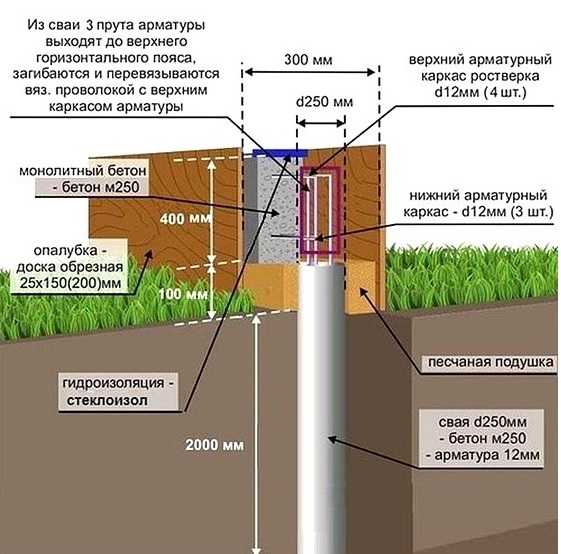

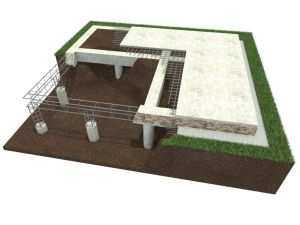

Схема армирования и составляющих свайного фундамента
Отличная устойчивость и высокая несущая способность. Этот плюс играет важную роль при строительстве зданий на почвах, склонных к подвижкам. Также такие основания часто можно встретить в сейсмически активных зонах, ведь в случае небольшого землетрясения происходит движение сыпучих и мягких пластов земли, а каменная основа остается неподвижной. Но классические и популярные сваи выдерживают граничную нагрузку до 5 тонн.
Идеально подходит для постройки различных небольших сооружений на сложных по структуре грунтах. Это неоспоримый плюс, когда нужно возвести постройку в горной местности, где сыпучий шар грунта относительно небольшой, а каменистая порода залегает пластами.
Его можно строить на склонах, ведь сваи производятся различной длины и некоторые виды можно производить сразу на строительной площадке.
Это дешевый вид фундамента, который возвести можно за один-два дня и не нужно долго ждать, пока бетонный ростверк высохнет.
Сваи устанавливаются на границе промерзания почвы, и на них не воздействует грунтовая вода. Также отсутствует контакт поверхности с ростверком, поэтому в дом не попадут грызуны.
Возводить его можно своими руками без подключения мощной строительной техники. А это неоспоримый плюс в условиях небольших земельных участков или при плотной застройке.
Для возведения свайно-ростверкового фундамента не нужно проводить предварительную очистку строительной площадки, выравнивание поверхности или ряд других предварительных работ. А это существенная экономия средств и времени.
Такое основание подходит под здания из дешевого газобетона, кирпича или древесины.

Минусы таких фундаментов

Модель свайного фундамента под дом

Минусы такие основания также есть, как и плюсы, их нужно обязательно учитывать при проектировании фундаментов:

Необходимо проводить тщательные предварительные расчеты нагрузки на несущие элементы здания. А сделать это могут только квалифицированные специалисты с опытом работы в этой сфере.
Тут разрабатывается подробная рабочая документация, где учитываются все сваи, их длина и диаметр, а также место установки с точностью до нескольких сантиметров.
Его нельзя использовать для массивного и тяжелого сооружения, ведь имеет небольшую максимальную нагрузку. И увеличить ее можно исключительно за счет увеличения диаметра свай, но даже такие действия будут малоэффективными.
Учитывая, что конструкция предусматривает наличие свободного пространства между полом и поверхностью, приходится обязательно утеплять конструкцию. А это дополнительные трудовые и финансовые затраты.
Есть некоторые сложности при ремонте уже существующих оснований, тут приходится строить или подпорные стенки, или дополнительные ставить сваи, что сделать очень сложно.

Ошибки и рекомендации при возведении таких оснований

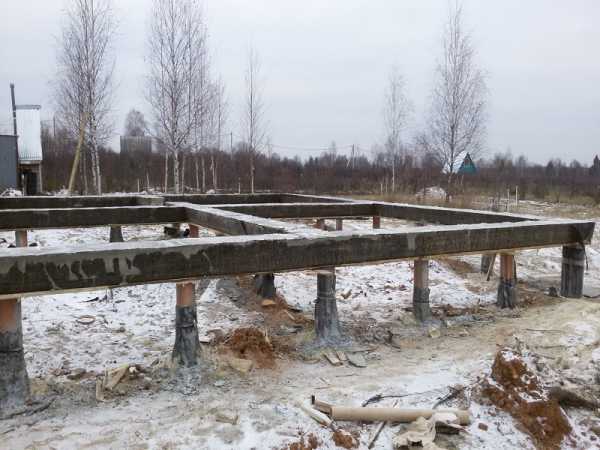

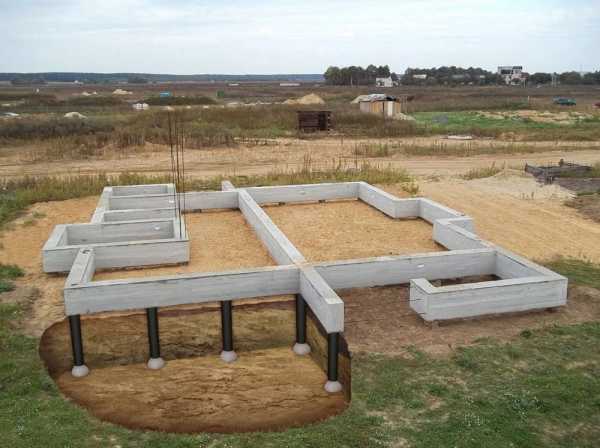

Свайно-ростверковый фундамент
Отсутствие надежной связи между сваями и самим ростверком. В зимний период через промерзание почвы возникает дополнительная сила, которая стремится опрокинуть сваи. Это возникает природным путем через естественное расширение влаги, которая превращается в лед. Если столбы не зафиксированы или нарушено армирование, тогда в месте наибольшего воздействия столб сместится по горизонтали. В результате на один или несколько столбов уже не будет действовать расчетная нагрузка от здания, и оно в том месте просядет.
Не предусмотрена воздушная прослойка под ростверком. Эта прослойка важную роль играет именно зимой, ведь мерзлая земля расширяется в разные стороны, вплоть до вертикали. В результате возникает избыточное давление на низ ростверка. В результате возможен обрыв сваи. Чтобы защитить плиту от продавливания, рекомендуется снизу наклеить несколько шаров пенополистирола, который будет исполнять роль утеплителя и искусственной амортизации.
Ошибки в расчетах. Невнимательность, недостаток опыта или просто желание заработать легких денег может обойтись потом боком. Если неверно рассчитаны нагрузки, тогда начнется проседание фундамента, остановить которое ничем нельзя. Поэтому, сразу нужно учитывать особенности каждого типа грунта и получить от геодезистов подробную карту почвы на месте строительства.
Неправильно установлены сваи или малая глубина. Если такое произойдет, то за счет свободного пространства под сваей произойдет дополнительная усадка основания, соответственно, уменьшится воздушная прослойка под ростверком. Чтобы такого не произошло, сваи устанавливаются ниже глубины промерзания.

fundamentclub.ru

Свайно ростверковый фундамент плюсы и минусы

На слабых, пучинистых и переувлажненных грунтах обычно возводят свайно-ростверковое основание, которое за счет минимальной площади подошвы свай и равномерного распределения нагрузки не дает фундаменту усаживаться и деформироваться, а за счет ростверковой бетонной ленты позволяет поставить не только деревянный или пеноблочный, но и тяжелый дом из кирпича или бетоноблоков. В индивидуальном строительстве свайно ростверковый фундамент плюсы и минусы которого будут рассмотрены ниже, применяется практически для любых типов сооружений, будь то хозяйственная постройка или двухэтажный коттедж. Универсальное его использование ограничивается только сложностью оборудования подвала.

Схема строительства свайно-ростверкового основания

Особенности конструкции

Фундамент на сваях, объединенных ростверком, имеет одно неоспоримое преимущество перед другими типами оснований – дом с таким фундаментом можно смело строить на участке с любым рельефом и свойствами грунта, а само здание может быть построено из любых материалов, и может быть любой архитектурной и конструктивной сложности.

К недостаткам можно причислить наличие определенной специфической практики и теории возведения таких оснований, сложность расчетов конструкции и частичное применение спецтехники. Проще, но дороже, будет нанять специалистов и арендовать землеройную технику, чтобы избежать дилетантских ошибок.

При проектировании любых типов оснований в расчеты закладываются несущая способность грунта и минимизация сил морозного и сезонного пучения, а свайно-ростверковый фундамент как нельзя лучше подходит для осуществления оптимального проекта надежного дома. Обеспечение нагрузочной (несущей) способности почвы разрешается сквозным бурением нестабильных слоев грунта и строительством основания на грунте с высокой несущей способностью.

Погружение свай в разрезе слоев грунта

Минимизировать или нивелировать действие пучения можно такими решениями:

Слабый и подверженный пучению слой грунта вынимают, на его место послойно и с трамбовкой засыпают нерудные стройматериалы;
Укладка теплоизоляционного слоя под подошвой основания и отмосткой, а также защита стен фундамента (бетонного ростверка) вертикальным утеплением, которое должно переходить в утепление стен здания;
Обустройство дренажной и ливневой систем вокруг фундамента.

Что может препятствовать осуществлению этих работ: возросшая строительная смета.

Если ростверк свайного фундамента будет заглубляться в почву, то скважины рекомендуется заглублять ниже точки промерзания почвы, а сам ростверк возводить на песчано-щебневой подушке. К тому же, такой армированный ростверк придется заливать бетоном за один прием, что повлечет за собой дополнительные расходы на обеспечение требуемого объема раствора.

При возведении ростверка на сваях, приподнятого над поверхностью грунта, эти недостатки процесса исчезают:

Сваи так же опускаются ниже уровня промерзания, до упора в несущий слой;
При этом плотная забивка свай дает дополнительное усиление фундамента за счет сил бокового трения, не позволяющих силам пучения вытолкнуть опору наверх и разрушить ростверк;
Выталкивающие силы у пучинистого грунта для свай маленького диаметра намного меньше, чем для ростверка, погруженного в грунт, или для монолитной бетонной плиты;
Ростверк по оголовкам свай более равномерно распределяет нагрузки от сооружения.

Соблюдая высокую устойчивость к опрокидыванию, свайно-ростверковая конструкция без конструкционного напряжения и с достаточным запасом прочности выдерживает воздействие опрокидывающих сил и сил пучения.

Послойное обустройство свайно-ростверкового основания

Преимущества свайно-ростверковой конструкции:

Строительство относится к низкобюджетному;
Быстрый монтаж свай – за один рабочий день можно установить до 30 единиц;
Возможность строительства на участке со сложными условиями;
Нет необходимости проводить геологические изыскания;
Абсолютная ремонтопригодность без функциональных ограничений по эксплуатации дома.

Главные недостатки:

Невозможно или трудно обустроить подвальное помещение;
Открытое пространство под домом необходимо защищать от ветра и атмосферных осадков, а также декорировать;
Инженерные коммуникации, проходящие в подполье и в грунте до уровня его промерзания, необходимо утеплять.

Фундамент по технологии ТИСЭ

Сфера применения конструкции

При использовании свайно-ростверкового фундамента для строительства МАФ (малые архитектурные формы), хозяйственных и дворовых построек, появляются возможности для значительной экономии бюджета. Выбивать комбинацию ростверк-сваи (сваи могут быть любой конструкции) рекомендуется для таких случаев:

При высоком уровне залегания грунтовых вод. Так как бетонный ростверк не контактирует с грунтом, то и силы пучения на него не оказывают никакого влияния;
При строительстве дома из древесины или пиломатериалов рекомендуется строить ростверк из двутавров или швеллеров – для облегчения конструкции и более легкого увязывания стен дома с основанием;
При использовании в основании буронабивных свай можно строить стены из кирпича или ячеистых бетонов в плане возведения малоэтажного дома.

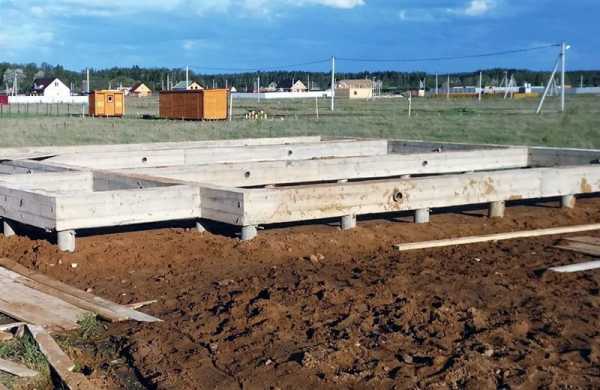

Готовый фундамент на сваях с ростверком

Часто ленточное основание на сваях застройщики называют ростверком, но это – разные конструкции. Бетонный или металлический ростверк лежит на свайных оголовках и не контактирует с грунтом. Предназначение такого ростверка – равномерное распределение нагрузок. Для ленточного основания опорой служит поверхность грунта, а сваи только увеличивают нагрузочные возможности фундамента, если верхние слои грунта слабые или влагонасыщенные.

К тому же, существуют такие геологические условия, при которых возможно применение исключительно свайно-ростверковой конструкции:

Строительство в прибрежной зоне облегчено за счет того, что не нужно копать траншеи и постоянно откачивать из них воду, а также обустраивать дополнительную гидроизоляция основания;
На участке со сложным рельефом или с уклоном более 2 метров на стройплощадке обустройство плиты или ленты увеличит смету в 2-3 раза.

Буронабивные, забивные или винтовые сваи можно использовать в ремонте различных типов оснований: ленточного, плитного или столбчатого, на которых могут стоять срубы, каркасные дома, панельные или кирпичные здания. К тому же, минусы использования свай в значительной мере преувеличиваются конкурирующими компаниями. В качестве примера можно привести срок службы свай с горячей оцинковкой, которые были погружены в почву 40-60 лет назад, но работают до сих пор, и неизвестно, сколько еще они могут простоять.

Сваи горячего цинкования

Отличия винтовых и буронабивных свай

В частном секторе популярными конструкциями являются сваи винтовые и буронабивные, так как их можно изготовить самостоятельно, а значит, намного дешевле. Хотя по обустройству в грунте конструкции похожи, конструктивные отличия между ними большие:

Основной недостаток процесса при изготовлении буронабивной (правильное название — буровой) сваи состоит в больших трудозатратах, так как даже при механизации операций сделать глубокую скважину достаточно сложно. А иногда глубина сваи диаметром 50-70 см может достигать 5-7 метров;
Свайно-ростверковую основу с применением винтовых сваях можно построить максимум за неделю, и сроки зависят в основном от материала, из которого будет возводиться ростверк.

Минусы использования буронабивных опор: при ручном ввинчивании глубина погружения составит 3-5 метров. Такое неглубокое погружение ограничивает использование свай на слабых, насыпных и переувлажненных участках. Фундамент на винтовых сваях подобных ограничений не имеет:

Не обязательно вкручивать сваи вручную: можно купить или арендовать мультипликатор к электродрели, что увеличит точность установки опоры и уменьшит количество рабочих на стройплощадке.

Винтовые сваи

Значительным минусом можно назвать подбор материалов для винтовых свай при самостоятельном их изготовлении, так как основная масса компаний-производителей этих элементов не отличается предъявлением высоких требований к качеству продукции – стенки свай могут быть тонкими, а антикоррозионная защита – слабой. Также наблюдаются расхождения в точности изготовления лопастей и шага спирали, что априори ослабляет конструкцию. Но эти недочеты относятся к сварным изделиям, а литые сваи от них избавлены. Кроме того, литые изделия можно дополнительно защитить от коррозии перед их погружением в грунт.

Буронабивные сваи

Для прочного соединения ростверка из различных стройматериалов и винтовых свай необходимо использовать такие технологии:

В свайной трубе сваркой делаются отверстия диаметром, превышающим диаметр арматуры, на высоте армирующего каркаса бетонного ростверка;
Через отверстия протягиваются прутья арматуры и связываются с армирующим каркасом ростверка;
С металлическим ростверком сваи соединяются сваркой или широкими хомутами.

Если используются буронабивные сваи, то соединить их с бетонным ростверком еще проще: арматура не вяжется, а бетонируется в тело конструкции. Для обеих конструкций необходимо обустраивать декорированную забирку, дренаж и ливневую канализацию с отмосткой.

Выводы: основные недостатки свайно-ростверкового основания — это невозможность обустройства подвала и сложности расчетов при составлении проекта.

rfund.ru

Свайно-ростверковый фундамент: Плюсы и Минусы

Свайно-ростверковый фундамент в частном строительстве — это гибридный тип фундамента, в котором используются бетонные столбы или сваи, соединенные между собой бетонной лентой или сплошной бетонной плитой, расположенной поверх этих свай. Изначально технология разрабатывалась для применения при возведении зданий с очень большой массой. Основную нагрузку несли набивные или буронабивные сваи, на каждую из которых приходилось несколько десятков а то и сотен тонн веса. В строительстве частных домов изготовление таких мощных столбов нецелесообразно и совмещать обычные бетонные столбы с лентой ростверка стали по другим причинам, о которых далее в статье.

Виды свайно-ростверковых фундаментов

Объеденить сваи или столбы между собой цельной бетонной лентой можно тремя различными способами.

Заглубленный. Изготовление столбов происходит так, чтобы верхняя их граница находилась под уровнем промерзания грунта. Таким образом, связывающая их лента фундамента будет достаточно глубокой, чтобы предотвратить деформацию основания под воздействием сезонных изменений уровня грунта. В этом виде свайно-ростверковый тип фундамента используется при строительстве тяжелых зданий, так как требует большого количества бетона для создания глубокой ленты. Кроме затрат на большой ростверк, немало средств потребуется вложить и в установку свай.

Мелко- или незаглубленный. Тут столбы устанавливаются над уровнем промерзания грунта и лента фундамента получается неглубокой. Именно эта разновидность свайно-ростверкового фундамента чаще всего используется в частном строительстве и ещё иногда называется свайно-ленточным основанием. Сразу хотим предупредить, что несмотря на своё значительное распространение, уместность использования данной технологии под большим вопросом, о чём в подробностях рассказано в последующих разделах.

Подвесной. Его применение наиболее обосновано при возведении небольших частных домов, создающих минимальную нагрузку на основание. Бетонную ленту делают навесной для того, чтобы между ней и грунтом было свободное пространство. Именно оно обеспечивает защиту ростверка от неравномерных нагрузок на ленту, вызванных пучением грунта в результате замерзания в нём воды зимой. Набольшее распространение эта технология получила под названием ТИСЭ. Соблюдая все инструкции по созданию свай и ростверка, которые описаны в ней, можно изготовить вполне надежное основание под лёгкую постройку.

К содержанию ↑

Плюсы или преимущества конструкции

Преимущества и недостатки будем рассматривать только относительно второй и третьей конструкций: мелкозаглубленного и подвесного свайно-ростверкового фундамента. Заглубленная технология практически не применяется в частном строительстве вследствие высокой стоимости, а также потому, что условия, при которых нужно изготавливать такой сложный тип фундамента, встречаются крайне редко.

Плюсом незаглубленного свайно-ростверкового фундамента является ощутимая экономия средств на возведение основания, в сравнении с обустройством полноценного ленточного фундамента. С одной стороны несущая способность такой ленты будет гораздо выше, чем просто у мелкозаглубленного ленточного основания без свай, с другой суммарное количество бетона на сваи и ростверк будет гораздо меньше, чем на получение заглубленной бетонной ленты без дополнительных опор.

Именно эта причина, как правило становится главной в процессе принятия решения об изготовлении основания дома из неглубокого ростверка, соединяющего опорные столбы. Других преимуществ у данной конструкции перед ленточным фундаментом нет, а сравнивая её с обычным столбчатыми опорами можно сказать только одно — опоры, соединенные ростверком, конечно, обладают большей несущей способностью, чем просто отдельные столбы или сваи.

Относительно подвесного свайно-ростверкового фундамента, то здесь также главное преимущество находится в сфере низких затрат на строительство. Кроме того при обустройстве бетонной ленты над землей, не возникает необходимости предварительно подготавливать грунт под заливку фундамента. Не нужно рыть котлован и обустраивать опорную подушку из песка.

К содержанию ↑

Недостатки свайно-ростверкового фундамента

Этот раздел по праву занимает основное место в статье и должен быть обязтельно принят ко вниманию каждым, кто собирается использовать данный тип фундамента в строительстве своего дома. Как можно видеть из предыдущего раздела у незаглубленного свайно-ростверкового фундамента есть только одно преимущество — его сравнительно невысокая стоимость. А вот недостатки такого основания гораздо более многочисленны и требуют списка для перечисления:

Необходимость расчёта совместной работы ростверка и свай по распределению нагрузки между ними. Для строительства дома всегда нужно проводить расчёты фундамента, на котором он будет возведен — это необходимость. В то же время, гибридная конструкция из свай и бетонной плиты имеет очень сложную методику расчёта. Если при заливке ленточного основания вполне допустимо использовать расчеты фундамента из аналогичных по весу здания и типу грунта проектов, то здесь без специального расчёта с привлечением опытных специалистов никак не обойтись.
Низкая несущая способность свай. Это обстоятельство ограничивает сферу использования конструкции только небольшими по весу строениями из лёгких материалов.
Высокий риск разрушения основания под воздействием движений грунта вследствие их промерзания в морозную погоду. Именно про свайно-ростверковый фундамент говорят, что это причина № 1 деформации и разрушения частных домов.
Необходимость утепления грунта вокруг дома и фундамента для предотвращения негативных последствий воздействия силы пучения грунта на ростверк и сваи.
Технологические сложности с изготовлением бетонных свай правильной конструкции. У столбов такого фундамента должна быть расширения в нижней части для увеличения их несущей способности. Чтобы сделать такую сваю правильно нужно изготовить технологически подходящий бетон, без ошибок и неточностей, а также согласно всем требованиям провести его армирование, что выполнить достаточно сложно.

Если говорить про изготовление навесного роствёрка, то тут также есть свои нюансы.

В процессе выполнения работы для дополнительной экономии и из-за кажущейся простоты самостоятельного изготовления всех деталей конструкции нередко принимается решение сделать всё своими руками. На практике эта процедура значительно более трудозатратна, чем заливке бетона при создании ленточного основания. Даже с подготовкой грунта, изготовлением опалубки и армированием, заглубленную ленту сделать легче, чем свайно-роствёрковую конструкцию.
Бетонная лента с зазором между ней и грунтом приводит к необходимости защиты подпольного пространства от неизбежных тепловых потерь связанных со свободно продуваемым пространством под полом дома.
Необходимость строго соблюдения технологии создания свай и большой риск в дальнейшем получить деформированное основание при допущении одной-двух ошибок. А также Невысокая несущая способность фундамента.

В заключении следует сказать, что свайно-ростверковый фундамент не рекомендуется к использованию в индивидуальном жилищном строительстве ввиду больших сложностей с расчётом правильного соотношения размеров бетонного ростверка и свай. Даже если все расчеты были проведены верно, технология создания каждого элемента должна быть полностью соблюдена в соответствии с проведенными расчётами, что не всегда может быть выполнено на практике.

Когда вам настоятельно предлагают выбор именно данной конструкции, то уточните у застройщика, какие гарантии он даёт и предоставят ли вам все расчеты будущей конструкции. Узнайте, какие именно сложности обычно возникают при создании этого основания и с учётом информации, полученной в этой статье сделайте правильные выводы об уровне компетенции строителя, с которым планируете иметь дело.

silastroy.com

Свайно — ростверковый фундамент плюсы и минусы

Строительство частного дома процесс достаточно дорогой и требует серьезного подхода к устройству фундамента, который является самой важной частью всего строения. Если на начальном этапе работ сделать небольшие ошибки (неправильный расчет нагрузки, проектирования, или экономия материала), то в будущем можно ожидать перекос фундамента, вертикальные и горизонтальные трещины, деформацию несущих конструкций. Нужно помнить, что скупой платит дважды.
При сооружении частного дома чаще всего используется ленточный, блочный и свайно-ростверковый фундамент. Более распространенные конструкции основания разделяются на 2 вида: столбчатые и ленточные. Свайно-ростверковый фундамент — это успешный гибрид 2 вариантов, соединенных, достаточно широко используется на проблемных участках почвы. Установка ростверка может происходить как в земле, так и над землей в зависимости от почвы.
Давление от здания приходится на сваи, а сам ростверк, который может быть из железа, дерева или бетона служит связующим звеном и распределяет всю нагрузку равномерно. Сваи устанавливаются на расстоянии 1- 1,5 метра друг от друга в зависимости от нагрузки, глубина посадки 1,5-3 метра.

Устройство свайно – ростверкового фундамента

Вначале бурятся отверстиея по всему периметру, в которые вкладывается рубероид для обсадки. После чего вставляется связанная арматура, которая должна выступать из ямы для соединения с ростверком. Ямы заливаются бетоном и выжидается 7 дней для набора марочной крепости.

Армирование ростверка

Прежде всего собирается опалубка, на низ которой укладывается песок или утеплитель. Гидроизоляцию на столбы нужно положить сверху, после чего вяжется арморостверк и соединяется со свайной арматурой. Когда все готово можно заливать бетоном. После того как ростверк окрепнет, можно убрать из-под него ранее насыпанный песок, таким образом, получается просвет. Не рекомендуется чтобы ростверк между столбов лежал на земле.

Для каких строений рассчитан свайно – ростверковый фундамент

Чаще всего сборные железобетонные ростверки используют в дачном строительстве для небольших легких домов из:

клееного бруса;
оцилиндрованного бревна;
нетяжелого кирпича;
керамзитоблоков, пеноблоков;
сендвичпанелей;
каркасно-щитового.

При каком грунте рекомендуется использовать такой фундамент

Свайно-ростверковое основание отлично подойдет на пучинистой почве с высокими грунтовыми водами, на берегу рек, озер, практически на любой почве, кроме каменистых. Для постройки на неуверенной местности хорошо бы осмотреть дома, которые уже давно построены и не имеют перекошенных свай. С таких зданий нужно взять пример для более уверенного строительства. Если такой возможности нет, то лучше обратиться к специалистам.

Свайно-ростверковый фундамент плюсы и минусы

Для того чтобы понять стоит ли строить такое основание для дома, необходимо все конкретно взвесить. Если не понять всей специфики работы в целом, то это может стать большой проблемой в будущем.
Плюсы

По сравнению с ленточным или свайно-винтовым фундаментом, данный вид фундамента обойдется намного дешевле. Не нужно нанимать буровые установки (если точка промерзания неглубока), можно обойтись мотобуром или шнековым инструментом. Нет необходимости копать траншею под ленту. Для возведения своими силами такой вариант подходит, как никто другой.
Небольшая цена обусловлена еще и тем, что сваи набивные и заливаются отдельно от ростверка, поэтому бетон можно замешивать самостоятельно.
На слабом грунте или сезонно затопляемых участках, а также в пойме рек строить ленточные фундаменты строго запрещено, поэтому свайно-ростверковое основание для дома на таких местах будет как нельзя лучше, еще и потому, что на забивных или винтовых сваях будет намного дороже.
Строительство этого фундамента, занимает 3-4 дня.
Благодаря обвязке ростверком, все сваи связаны в одну надежную цепь. В случае усадки такая схема позволит фундаменту не поломаться и равномерно сесть ростверком на грунт без перекосов. На этот случай нужно позаботится заранее о том, чтобы во время заливки бетоном под ростверком укрыть землю геотекстилем и гидроизоляционным слоем.

Что получается в итоге:

Благодаря монолитной конструкции фундамент получается надежным;
По сравнению с другими видами дешевле;
Универсален и пригоден практически для любой почвы, кроме каменистых;
Возможность самостоятельно установить все элементы и залить бетоном.
Кажется, достаточно положительных качеств свайно-ростверкого фундамента для выбора, но стоит рассмотреть и минусы.

Минусы

Самым большим минусом является отсутствие нулевого этажа или подвала, куда складываются лишние вещи. Сегодня в проектах частных домов понятие подвал отсутствует. Ведь стройматериал настолько доступен что проще будет соорудить кладовую в доме чем делать подвал, к тому же при высоких грунтовых водах сооружение подвала будет вообще нецелесообразным.
На непрочных почвах возможно проседание ростверка, но, при правильном расчете и отсыпки песком изначально, не вызовет никаких проблем.

Какие могут возникнуть ошибки при устройстве свайно-ростверкового фундамента?

Неверный расчет
Самая распространенная ошибка связана с ошибочным расчетом фундамента. Необходимо помнить два главных фактора: свойства грунта и вес здания. Знать глубину промерзания почвы и точный диаметр сваи, они не должны быть тоньше. Лучше взять с запасом прочности и не переживать, чем надеется на авось. Поэтому рекомендуется обратиться к специалистам, которые точно определят все необходимые данные.
Углубленный или навесной ростверк?

Чтобы решить, квкой ростверк лучше делать, углубленный или навесной, надо понимать:

навесной ростверк нужен для безопасной осадки здания;
углубленный ростверк делается на сухих почвах.

Подготовка и отсыпка песком делается одинаково под оба типа. Сначала подушка из песка 30-50 см, а потом гидроизоляционный слой рубероида и только после этого бетон.
Песчаную подушку нужно засыпать под сваи еще до обсадной трубы (рубероида). Везде должен быть один уровень залегания, чтобы в будущем сваи садились равномерно.

Важно

Арматуру рекомендуется вязать проволокой, так как сварка плохо влияет на структуру металла.
Во время заливки бетона необходимо пользоваться глубинным вибратором.

harthaus.ru
