Регулятор теплого пола: подключение, установка, схема

Электрический теплый пол набирает большую популярность. За счет своей универсальности  эта отопительная система может быть установлена практически в любой комнате или на застекленный балкон. Регулятор теплого пола – важный элемент системы, управляющий температурным режимом, он также позволяет существенно оптимизировать расход электроэнергии.

В отличие от водяного теплого пола, где можно обойтись без подобного элемента, в электрических системах схема подключения,  в обязательном порядке, предусматривает установку регулятора. Для справки, в системах теплого пола, где вода является носителем тепловой энергии, иногда используются терморегуляторы, управляющие насосом или клапанами. Но, такая реализация скорее является исключением, чем правилом.

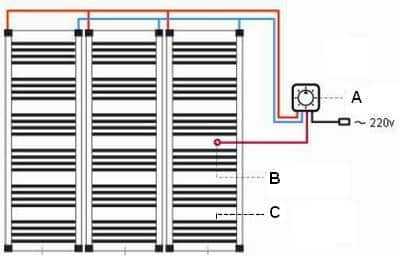

На рисунке показан принцип, как осуществляется подключение регулятора температуры для управления нагревом термоэлементов.

Упрощенная схема подключения

На схеме обозначено:

  • А – тепловой регулятор;
  • В – датчик, отслеживающий уровень температуры;
  • С – нагревательные элементы (нагревательный кабель или инфракрасные панели).

Такой принцип подключения практически у всех устройств, контролирующих режим работы теплого пола (ABB, Bticino, Caleo, Schneider, Devi, Terneo, Тhermoreg и т.д.).

Классификация

В зависимости от конструктивных особенностей терморегулятор может быть:

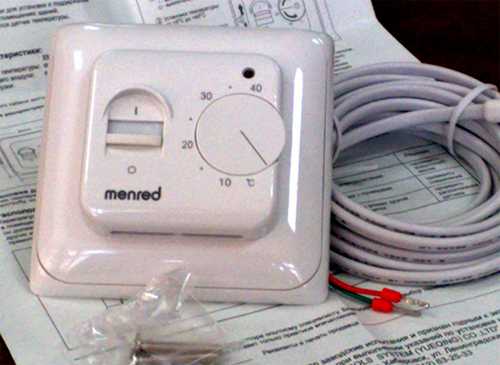

  • механический, в таком устройстве уровень температуры выставляется вручную. Заметим, что такой тип приборов более надежен в эксплуатации;

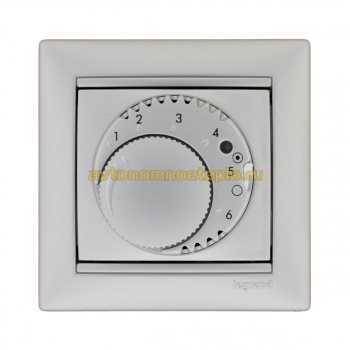

Терморегулятор Легранд (Legrand) с механическим таймером
  • электронный (цифровой), такой тип устройств обладает большими функциональными возможностями. В частности, дисплей прибора отображает текущий статус устройства, включая температуру нагревательных элементов. Существенный минус электронных приборов – это стоимость, они значительно дороже механических аналогов.

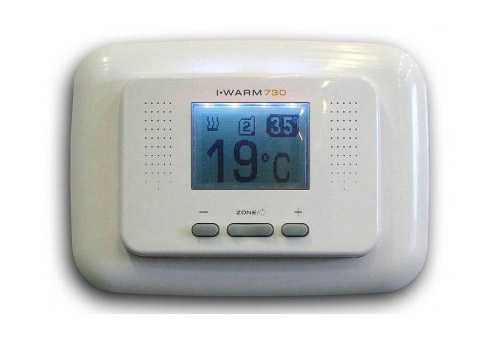

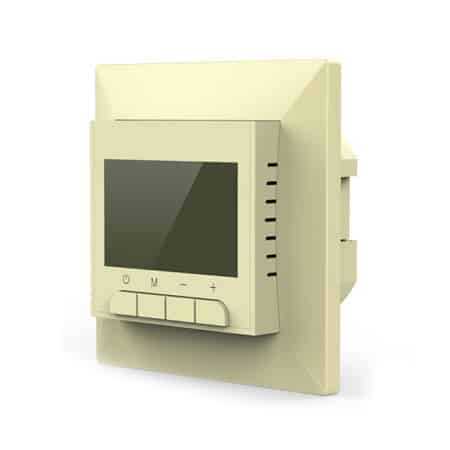

Фотография цифрового устройства Priotherm

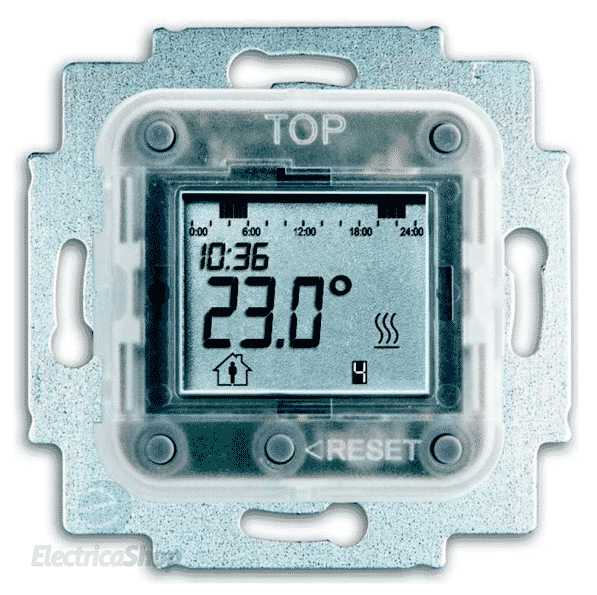

К электронным регуляторам, также необходимо отнести сенсорный и программируемый регулятор температуры. Программирование режимов позволяет задать алгоритм работы для определенного времени суток или дней недели, что существенно снижает расход электроэнергии.

В качестве примера можно привести продукцию таких брендов, как: Devireg, Din, I-warm, Eberle, Gira, RTC и т.д. Многие производители выпускают модели, оснащенные дистанционным пультом, позволяющим управлять прибором посредством инфракрасного излучения (Energy, Roomstat, Oventrop, Unica, Rehau и т.д.).

Программируемый прибор Microlin

Двухзональный (двухканальный) регулятор температуры позволяет задать необходимые параметры нагрева пола для двух разных помещений. Соответственно для управления используются два независимых коммутирующих реле, срабатывающих от двух датчиков температуры.

Подобная схема реализации позволяет управлять температурным режимом в каждом из помещений с одного устройства (Jung, Ensto, Menred, Merten, Valena).

В зависимости от способа монтажа, устройства принято разделять на накладные и встраиваемые. Первые крепятся непосредственно на стену, для вторых необходимо сделать отверстие, наподобие такого, как для встроенных розеток.

Встроенное устройство Nexans со снятой накладной фальш панельюФото: подготовленное место для установки устройства встроенного типа

Как выбрать

В первую очередь, необходимо определиться с типом устройства. Механические приборы просты в управлении, стоят недорого, но у них слабый функционал. Как правило, их устанавливают в небольших помещениях, например, в ванной комнате или застекленном балконе.

Видео: выбор терморегулятора для теплого пола.

Электронные устройства предпочтительнее, поскольку позволяют управлять работой теплого пола в более широком диапазоне. В зависимости от мощности нагревательного кабеля (пленочного нагревательного элемента), подбирается соответствующий терморегулятор.

Отдельно заметим, что программируемый регулятор скорее подходит для больших офисных помещений, чем для обычной квартиры. В таком случае можно задать разные режимы работы на тот период, когда есть люди в помещении или их нет. Согласитесь, нет смысла отапливать пустое помещение до комфортной температуры.

Выбирая регулятор, следует обращать внимание на изготовителя, продукция, выпущенная известными брендами, славится высоким качеством и надежностью, в отличие от устройств неизвестных китайских компаний.

Учитывая, что электронные регуляторы температуры довольно сложные устройства, убедитесь, что в вашем городе есть дипломированный сервисный центр, обслуживающий продукцию данного производителя.  В противном случае, когда возникнут неисправности, выполнить ремонт вышедшего из строя устройства может стать проблематичным.

Подключение

Как правило, к каждому регулятору температуры теплого пола прилагается инструкция, следуя которой выполнить подключение своими руками не составит труда. Помните, что устройство контроля работы нагревательных элементов подключается к системе в последнюю очередь.

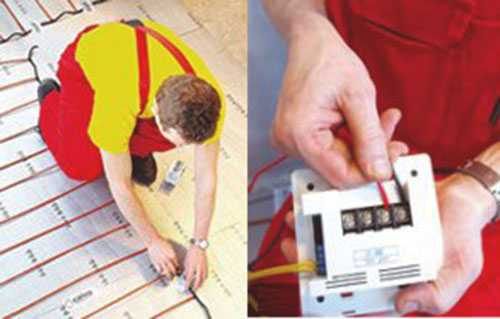

Собственно все, что для этого необходимо, так это правильно подключить питание, датчик и нагревательный кабель (или нагревательную панель).

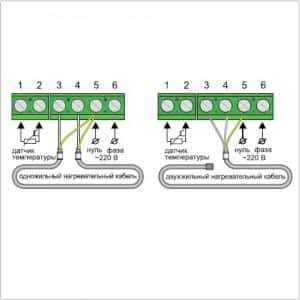

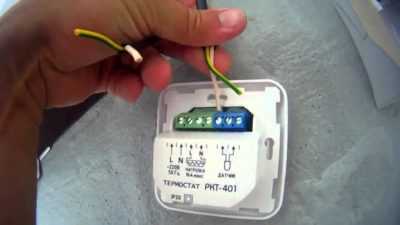

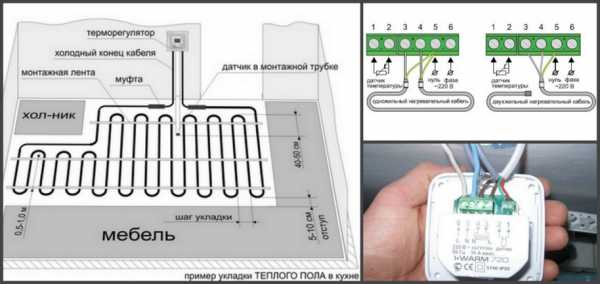

Пример подключения к регулятору одножильных и двужильных нагревательных кабелей

Как правило, клемник имеет соответствующее подписи, поэтому проблем с подключением не должно возникнуть. Устройства всегда комплектуются датчиком температуры, следовательно, вопрос с его выбором также не будет вас волновать.

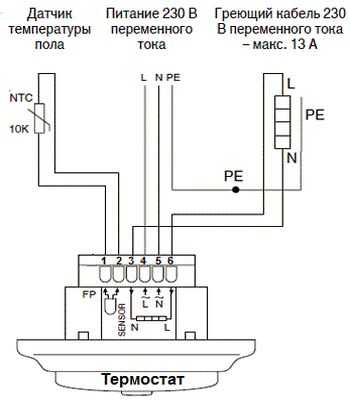

Рисунок, демонстрирующий пример подключения

В частности, на верхнем рисунке видно, как выполнить подключение к контактной группе устройства:

  • группа контактов «1» и «2» – помечена соответствующим символом, чтобы было понятно – к ним подключается датчик, снимающего показания температуры с нагревательных элементов;
  • контакты «3» и «6» предназначены для подключения к ним нагревательных элементов;
  • к контактам «4» и «5» подается питание от электросети.

После того, как произведена установка теплорегулятора механического типа, он сразу готов к эксплуатации. Монтаж программируемого устройства не обозначает готовность к работе, его потребуется настроить.

Прежде, чем делать пробное включение теплого пола, убедитесь в надежности и правильности подключения теплорегулятора, в противном случае прибор может функционировать неправильно или даже выйти из строя. Причем, на этот случай гарантия не распространяется.

Обзор цен в различных городах СНГ

Если вам необходимо купить регулятор для контроля системы отопления теплый пол, приведенная в таблице информация о средней стоимости прибора Теплолюкс ТР-515 в различных городах России и СНГ может быть полезна.

ГородСтоимость (USD)ГородСтоимость (USD)
Екатеринбург43,4Казань43,5
Донецк45,2Минск45
Москва42,3СПб42,3



Учитывая распространенность этой модели и широкую дилерскую сеть производителя, разброс стоимости в различных регионах незначителен, уверены, что в Новосибирске или других городах на регулятор теплого пола цена будет примерно такая же.

www.asutpp.ru

Подбор терморегулятора для управления электрическим теплым полом. Legrand принципиальная схема регулятора теплого пола


Все плюсы и минусы терморегуляторов для тёплого пола Legrand (Легранд)

    Содержимое:
  1. О марке регуляторов Legrand
  • Как подключить терморегулятор к теплому полу
  • Возможные неисправности регуляторов Легранд
  • Без надежного терморегулирующего оборудования, электрические полы не могут нормально функционировать и быстро выходят из строя. Это обусловлено спецификой работы греющего кабеля.

    Терморегуляторы для тёплого пола Legrand предназначены для поддержания комфортной температуры в помещении, обеспечения простого и удобного управления нагревом системы напольного отопления.

    О марке регуляторов Legrand

    Компания Легранд была основана во Франции еще в 1886 г. Изначально планировалось, что фирма будет заниматься изготовление фарфоровой продукции.

    Начиная с 1944 г. произошли коренные изменения в руководстве компании. С этого года фарфор стали использовать при производстве изоляторов и электровыключателей. Основным направлением компании становится изготовление систем электроснабжения и регулирующей арматуры.

    Российский потребитель смог оценить качество и доступность продукции концерна Legrand. Особенной популярностью пользуется терморегулятор для теплого пола Легранд, имеющий простое и надежное устройство, интуитивно понятное управление.

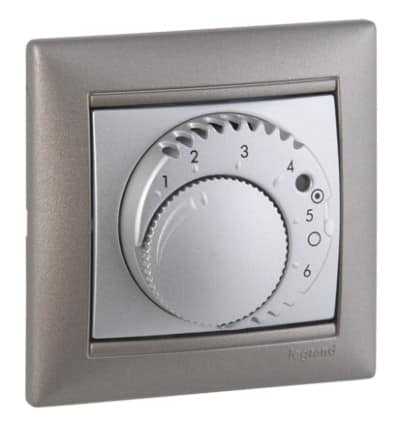

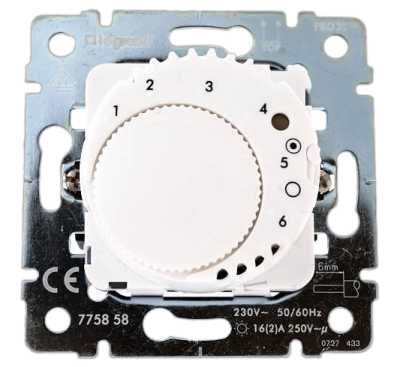

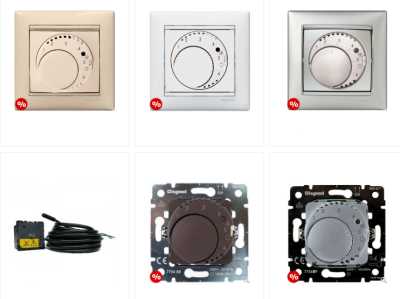

    Линейка Legrand Valena
    Пользуется особой популярностью благодаря красивому внешнему виду и оригинальному дизайну. Терморегулятор для теплого электрического пола Legrand Valena отличают следующие особенности:
    • Использование классической рамки.
    • Возможность выбора типа управления.
    • Длительный срок эксплуатации.
    • Наличие гарантийного обслуживания.
    Потребителю предлагают две базовых модели регуляторов Valena, имеющих электрическое или механическое управление.

    Рамки и детали конструкции изготавливаются из высокопрочного пластика. Модели устойчивы к воздействию ультрафиолета, попадания влаги и механическим повреждениям. Допускается подключение и монтаж регулятора Легранд с помощью рамки с количеством постов от 1 до 5 шт.

    Особенностью линейки Легранд Валена является возможность быстрого изменения расположения рамки. Чтобы изменить расположение, достаточно просто переставить декоративные вставки.

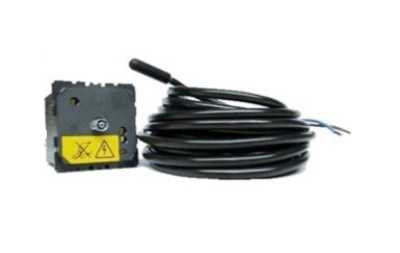

    Серия Legrand Celiane
    В линейке Legrand Celiane представлены программируемые терморегуляторы. Блок управления полом предназначен для подключения к системам прямого, мазутного и газового отопления.

    Оборудование имеет следующие особенности:

    • Производственные характеристики – предусмотрена возможность использования 4 установленных программ. При необходимости допускается самостоятельное создание температурного режима.
    • Рабочий диапазон – принцип работы терморегулятора, теплого пола серии Legrand Celiane позволяет обеспечить комфортное и точное управление температурой в пределах от 7 до 30°С. При этом максимальная погрешность составляет не более 0,5°С.
    • Время автономной работы – при отключении электроэнергии блок управления продолжает работать в течение 100 часов.
    Для точного контроля предусмотрено подключение сразу двух датчиков: встроенного в корпус и считывающего температуру воздуха, а также монтируемого непосредственно между витками греющего контура в полу.
    Регуляторы Legrand Galea Life
    Механические регуляторы температурного режима Legrand Galea Life имеют простое устройство и принципы работы, отличающиеся надежностью и минимальным набором функций. В линейке представлен блок управления в пяти основных оттенках.

    Технические характеристики термостата Galea Life следующие:

    • Установлен механический блок управления.
    • Рядом с механическим регулятором находится светодиод для регулировки температуры нагрева в темное время суток.
    • Регулятор температуры пола Легранд работает как обычный термостат. При достижении определенной температуры нагрева срабатывает датчик, перекрывающий подачу напряжения на кабель.

    Подробное описание работы термостата Galea Life прилагается в инструкции по эксплуатации. В документации приводится схема подключения, основные неисправности и методы борьбы с ними.

    Как подключить терморегулятор к теплому полу

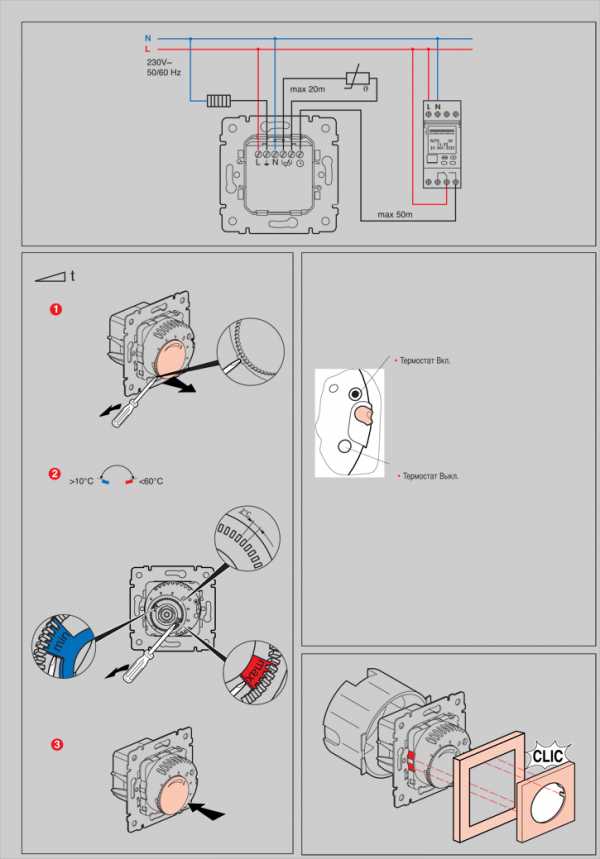

    Подключение тёплого пола с помощью терморегулятора Legrand Valena и Galea Life выполняется согласно простой схеме монтажа. В корпусе блока управления предусмотрены зажимы для подсоединения греющего провода.

    В некоторых моделях дополнительно устанавливаются отводы для заземления. Холодный конец провода подключают к блоку управления. После подсоединения кабеля выполняют замеры сопротивления термодатчика и пробный запуск системы.

    Линейка Legrand Celiane требует профессиональной установки. Программируемый блок управления чувствителен к малейшим нарушениям правил монтажа и может быстро выйти из строя.

    Максимальное отклонение сопротивления от указанной в документации нормы не более 5%. Большая разница указывает на неисправность блока управления или повреждение уложенного кабеля.

    Возможные неисправности регуляторов Легранд

    Механизм регулятора Легранд имеет надежное устройство. Изредка возникают поломки. Чаще всего наблюдаются следующие неисправности:
    • Не включается терморегулятор – следует проверить наличие напряжения в блоке управления. Тестируются клеммы со значением N и L. Если напряжение отсутствует, проблема в щитке или проводке.
    • Регулятор не выходит в рабочий режим – необходимо выставить большие значения температуры. Если после этого полы все равно не нагреваются, регулятор вышел из строя, потребуется его замена.
    • Включается индикатор неисправности – вышел из строя термодатчик, находящийся в полу. Необходимо заменить его. При условии грамотной укладки пола, специалист выполнит замену за 1-2 часа.
    Регуляторы Легранд пользуются популярностью благодаря высокому качеству и доступной стоимости. Вся регулирующая арматура компании универсальна, вставляется в стандартные монтажные рамки. Корпус надежно защищает регулятор от влаги и пыли.

    xn----7sbeb3bupph.xn--p1ai

    Все плюсы и минусы терморегуляторов для тёплого пола Legrand (Легранд)


      Содержимое:
    1. О марке регуляторов Legrand
      1. Линейка Legrand Valena
      2. Серия Legrand Celiane
      3. Регуляторы Legrand Galea Life
    2. Как подключить терморегулятор к теплому полу
    3. Возможные неисправности регуляторов Легранд

    Без надежного терморегулирующего оборудования, электрические полы не могут нормально функционировать и быстро выходят из строя. Это обусловлено спецификой работы греющего кабеля.

    Терморегуляторы для тёплого пола Legrand предназначены для поддержания комфортной температуры в помещении, обеспечения простого и удобного управления нагревом системы напольного отопления.

    О марке регуляторов Legrand


    Компания Легранд была основана во Франции еще в 1886 г. Изначально планировалось, что фирма будет заниматься изготовление фарфоровой продукции.

    Начиная с 1944 г. произошли коренные изменения в руководстве компании. С этого года фарфор стали использовать при производстве изоляторов и электровыключателей. Основным направлением компании становится изготовление систем электроснабжения и регулирующей арматуры.

    Российский потребитель смог оценить качество и доступность продукции концерна Legrand. Особенной популярностью пользуется терморегулятор для теплого пола Легранд, имеющий простое и надежное устройство, интуитивно понятное управление.

    Линейка Legrand Valena


    Пользуется особой популярностью благодаря красивому внешнему виду и оригинальному дизайну. Терморегулятор для теплого электрического пола Legrand Valena отличают следующие особенности:
    • Использование классической рамки.
    • Возможность выбора типа управления.
    • Длительный срок эксплуатации.
    • Наличие гарантийного обслуживания.

    Потребителю предлагают две базовых модели регуляторов Valena, имеющих электрическое или механическое управление.

    Рамки и детали конструкции изготавливаются из высокопрочного пластика. Модели устойчивы к воздействию ультрафиолета, попадания влаги и механическим повреждениям. Допускается подключение и монтаж регулятора Легранд с помощью рамки с количеством постов от 1 до 5 шт.

    Особенностью линейки Легранд Валена является возможность быстрого изменения расположения рамки. Чтобы изменить расположение, достаточно просто переставить декоративные вставки.



    Серия Legrand Celiane


    В линейке Legrand Celiane представлены программируемые терморегуляторы. Блок управления полом предназначен для подключения к системам прямого, мазутного и газового отопления.

    Оборудование имеет следующие особенности:

    • Производственные характеристики – предусмотрена возможность использования 4 установленных программ. При необходимости допускается самостоятельное создание температурного режима.
    • Рабочий диапазон – принцип работы терморегулятора, теплого пола серии Legrand Celiane позволяет обеспечить комфортное и точное управление температурой в пределах от 7 до 30°С. При этом максимальная погрешность составляет не более 0,5°С.
    • Время автономной работы – при отключении электроэнергии блок управления продолжает работать в течение 100 часов.

    Для точного контроля предусмотрено подключение сразу двух датчиков: встроенного в корпус и считывающего температуру воздуха, а также монтируемого непосредственно между витками греющего контура в полу.

    Регуляторы Legrand Galea Life


    Механические регуляторы температурного режима Legrand Galea Life имеют простое устройство и принципы работы, отличающиеся надежностью и минимальным набором функций. В линейке представлен блок управления в пяти основных оттенках.

    Технические характеристики термостата Galea Life следующие:

    • Установлен механический блок управления.
    • Рядом с механическим регулятором находится светодиод для регулировки температуры нагрева в темное время суток.
    • Регулятор температуры пола Легранд работает как обычный термостат. При достижении определенной температуры нагрева срабатывает датчик, перекрывающий подачу напряжения на кабель.

    Подробное описание работы термостата Galea Life прилагается в инструкции по эксплуатации. В документации приводится схема подключения, основные неисправности и методы борьбы с ними.

    Как подключить терморегулятор к теплому полу


    Подключение тёплого пола с помощью терморегулятора Legrand Valena и Galea Life выполняется согласно простой схеме монтажа. В корпусе блока управления предусмотрены зажимы для подсоединения греющего провода.

    В некоторых моделях дополнительно устанавливаются отводы для заземления. Холодный конец провода подключают к блоку управления. После подсоединения кабеля выполняют замеры сопротивления термодатчика и пробный запуск системы.

    Линейка Legrand Celiane требует профессиональной установки. Программируемый блок управления чувствителен к малейшим нарушениям правил монтажа и может быстро выйти из строя.

    Максимальное отклонение сопротивления от указанной в документации нормы не более 5%. Большая разница указывает на неисправность блока управления или повреждение уложенного кабеля.

    Возможные неисправности регуляторов Легранд


    Механизм регулятора Легранд имеет надежное устройство. Изредка возникают поломки. Чаще всего наблюдаются следующие неисправности:
    • Не включается терморегулятор – следует проверить наличие напряжения в блоке управления. Тестируются клеммы со значением N и L. Если напряжение отсутствует, проблема в щитке или проводке.
    • Регулятор не выходит в рабочий режим – необходимо выставить большие значения температуры. Если после этого полы все равно не нагреваются, регулятор вышел из строя, потребуется его замена.
    • Включается индикатор неисправности – вышел из строя термодатчик, находящийся в полу. Необходимо заменить его. При условии грамотной укладки пола, специалист выполнит замену за 1-2 часа.

    Регуляторы Легранд пользуются популярностью благодаря высокому качеству и доступной стоимости. Вся регулирующая арматура компании универсальна, вставляется в стандартные монтажные рамки. Корпус надежно защищает регулятор от влаги и пыли.

    avtonomnoeteplo.ru

    Терморегулятор для теплого пола Legrand: особенности и виды

    Теплый пол без регулятора температурного режима практически не имеет смысла, так как для достижения комфортной атмосферы в комнате необходим постоянный контроль этого показателя. Для этого и был создан терморегулятор для теплого пола Legrand, о котором и пойдет речь в этой статье. Ниже представлена краткая ознакомительная информация об устройстве, специфике его работы и преимуществах разных видов.

    Регуляторы Legrand

    Особенности регуляторов Legrand

    Устройства производства французской компании Legrand отличаются от аналогов многофункциональностью, вернее наличием большого количества опций. Регулировка температурного режима максимально точна, программирование возможна на несколько дней вперед. Запрограммировано 4 температурных режима, что указывается на дисплее, если такой имеется. Работа устройства в автономном режиме длится достаточно долго.

    Виды регуляторов Legrand

    Терморегуляторы фирмы Legrand представлены лишь в трех видах:

    • Модели серии Valena.

    Регулятор Valena

    Регулятор Celiane

    Регулятор Galea Life

    Однако на модели серии Celiane предусмотрено масса вариаций программируемых накладок, как механических с диодным индикатором и поворотным колесиком, так и электронных с дисплеем и кнопками.

    Первый вид регуляторов включает модель механическую с кнопкой включения, поворотным колесиком, регулирующим температуру, и индикатором в виде светодиода. С комфортной температуры на более слабый обогрев, возможно, перейти благодаря наличию вспомогательного входа на 230 В. В комплекте также идет датчик температуры для пола с кабелем длиной 20 м.

    Второй тип регулятора представляет собой устройство, регулирующее температурный режим теплых полов с электрическим приводом. Особенностью этого прибора является наличие возможности установки минимального порога температуры нагрева конструкции, чтобы защитить помещение от замерзания в зимний период. В комплекте также идет датчик с кабелем длиной 4 м.

    Важно! Регулятор серии Celiane специалисты рекомендуют устраивать в монтажную коробку с глубиной 5 см.

    Регулятор серии Galea Life представляет контрольное устройство с механическим управлением и Led-индикатором. В комплекте с ним поставляется выносной температурный датчик и лицевая панель.

    Вконтакте

    Facebook

    Twitter

    Google+

    tepliyepoly.ru

    Bticino Регулятор Тёплого Пола Терморегулятор Инструкция К Нему. Legrand принципиальная схема регулятора теплого пола

    ГлавнаяПолLegrand принципиальная схема регулятора теплого пола

    Все плюсы и минусы терморегуляторов для тёплого пола Legrand (Легранд)

      Содержимое:
    1. О марке регуляторов Legrand
  • Как подключить терморегулятор к теплому полу
  • Возможные неисправности регуляторов Легранд
  • Без надежного терморегулирующего оборудования, электрические полы не могут нормально функционировать и быстро выходят из строя. Это обусловлено спецификой работы греющего кабеля.

    Терморегуляторы для тёплого пола Legrand предназначены для поддержания комфортной температуры в помещении, обеспечения простого и удобного управления нагревом системы напольного отопления.

    О марке регуляторов Legrand

    Компания Легранд была основана во Франции еще в 1886 г. Изначально планировалось, что фирма будет заниматься изготовление фарфоровой продукции.

    Начиная с 1944 г. произошли коренные изменения в руководстве компании. С этого года фарфор стали использовать при производстве изоляторов и электровыключателей. Основным направлением компании становится изготовление систем электроснабжения и регулирующей арматуры.

    Российский потребитель смог оценить качество и доступность продукции концерна Legrand. Особенной популярностью пользуется терморегулятор для теплого пола Легранд, имеющий простое и надежное устройство, интуитивно понятное управление.

    Линейка Legrand Valena
    Пользуется особой популярностью благодаря красивому внешнему виду и оригинальному дизайну. Терморегулятор для теплого электрического пола Legrand Valena отличают следующие особенности:
    • Использование классической рамки.
    • Возможность выбора типа управления.
    • Длительный срок эксплуатации.
    • Наличие гарантийного обслуживания.
    Потребителю предлагают две базовых модели регуляторов Valena, имеющих электрическое или механическое управление.

    Рамки и детали конструкции изготавливаются из высокопрочного пластика. Модели устойчивы к воздействию ультрафиолета, попадания влаги и механическим повреждениям. Допускается подключение и монтаж регулятора Легранд с помощью рамки с количеством постов от 1 до 5 шт.

    Особенностью линейки Легранд Валена является возможность быстрого изменения расположения рамки. Чтобы изменить расположение, достаточно просто переставить декоративные вставки.

    Серия Legrand Celiane
    В линейке Legrand Celiane представлены программируемые терморегуляторы. Блок управления полом предназначен для подключения к системам прямого, мазутного и газового отопления.

    Оборудование имеет следующие особенности:

    • Производственные характеристики – предусмотрена возможность использования 4 установленных программ. При необходимости допускается самостоятельное создание температурного режима.
    • Рабочий диапазон – принцип работы терморегулятора, теплого пола серии Legrand Celiane позволяет обеспечить комфортное и точное управление температурой в пределах от 7 до 30°С. При этом максимальная погрешность составляет не более 0,5°С.
    • Время автономной работы – при отключении электро

    pilorama-chita.ru

    Как подключить регулятор теплого пола

    Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

    Электрический теплый пол набирает большую популярность. За счет своей универсальности эта отопительная система может быть установлена практически в любой комнате или на застекленный балкон. Регулятор теплого пола — важный элемент системы, управляющий температурным режимом, он также позволяет существенно оптимизировать расход электроэнергии.

    В отличие от водяного теплого пола, где можно обойтись без подобного элемента, в электрических системах схема подключения, в обязательном порядке, предусматривает установку регулятора. Для справки, в системах теплого пола, где вода является носителем тепловой энергии, иногда используются терморегуляторы, управляющие насосом или клапанами. Но, такая реализация скорее является исключением, чем правилом.

    На рисунке показан принцип, как осуществляется подключение регулятора температуры для управления нагревом термоэлементов.

    Упрощенная схема подключения

    На схеме обозначено:

    • А — тепловой регулятор;
    • В – датчик, отслеживающий уровень температуры;
    • С – нагревательные элементы (нагревательный кабель или инфракрасные панели).

    Такой принцип подключения практически у всех устройств, контролирующих режим работы теплого пола (ABB, Bticino, Caleo, Schneider, Devi, Terneo, Тhermoreg и т.д.).

    Классификация

    В зависимости от конструктивных особенностей терморегулятор может быть:

    • механический, в таком устройстве уровень температуры выставляется вручную. Заметим, что такой тип приборов более надежен в эксплуатации;

    Терморегулятор Легранд (Legrand) с механическим таймером

    • электронный (цифровой), такой тип устройств обладает большими функциональными возможностями. В частности, дисплей прибора отображает текущий статус устройства, включая температуру нагревательных элементов. Существенный минус электронных приборов — это стоимость, они значительно дороже механических аналогов.

    Фотография цифрового устройства Priotherm

    К электронным регуляторам, также необходимо отнести сенсорный и программируемый регулятор температуры. Программирование режимов позволяет задать алгоритм работы для определенного времени суток или дней недели, что существенно снижает расход электроэнергии.

    В качестве примера можно привести продукцию таких брендов, как: Devireg, Din, I-warm, Eberle, Gira, RTC и т.д. Многие производители выпускают модели, оснащенные дистанционным пультом, позволяющим управлять прибором посредством инфракрасного излучения (Energy, Roomstat, Oventrop, Unica, Rehau и т.д.).

    Программируемый прибор Microlin

    Двухзональный (двухканальный) регулятор температуры позволяет задать необходимые параметры нагрева пола для двух разных помещений. Соответственно для управления используются два независимых коммутирующих реле, срабатывающих от двух датчиков температуры.

    Подобная схема реализации позволяет управлять температурным режимом в каждом из помещений с одного устройства (Jung, Ensto, Menred, Merten, Valena).

    В зависимости от способа монтажа, устройства принято разделять на накладные и встраиваемые. Первые крепятся непосредственно на стену, для вторых необходимо сделать отверстие, наподобие такого, как для встроенных розеток.

    Встроенное устройство Nexans со снятой накладной фальш панелью

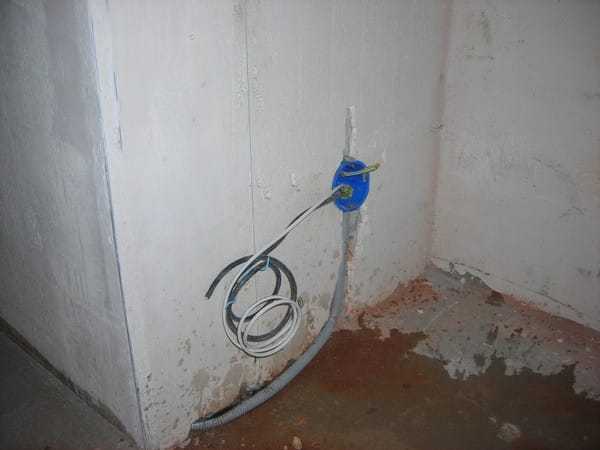

    Фото: подготовленное место для установки устройства встроенного типа

    Как выбрать

    В первую очередь, необходимо определиться с типом устройства. Механические приборы просты в управлении, стоят недорого, но у них слабый функционал. Как правило, их устанавливают в небольших помещениях, например, в ванной комнате или застекленном балконе.

    Видео: выбор терморегулятора для теплого пола.

    Электронные устройства предпочтительнее, поскольку позволяют управлять работой теплого пола в более широком диапазоне. В зависимости от мощности нагревательного кабеля (пленочного нагревательного элемента), подбирается соответствующий терморегулятор.

    Отдельно заметим, что программируемый регулятор скорее подходит для больших офисных помещений, чем для обычной квартиры. В таком случае можно задать разные режимы работы на тот период, когда есть люди в помещении или их нет. Согласитесь, нет смысла отапливать пустое помещение до комфортной температуры.

    Выбирая регулятор, следует обращать внимание на изготовителя, продукция, выпущенная известными брендами, славится высоким качеством и надежностью, в отличие от устройств неизвестных китайских компаний.

    Учитывая, что электронные регуляторы температуры довольно сложные устройства, убедитесь, что в вашем городе есть дипломированный сервисный центр, обслуживающий продукцию данного производителя. В противном случае, когда возникнут неисправности, выполнить ремонт вышедшего из строя устройства может стать проблематичным.

    Подключение

    Как правило, к каждому регулятору температуры теплого пола прилагается инструкция, следуя которой выполнить подключение своими руками не составит труда. Помните, что устройство контроля работы нагревательных элементов подключается к системе в последнюю очередь.

    Собственно все, что для этого необходимо, так это правильно подключить питание, датчик и нагревательный кабель (или нагревательную панель).

    Пример подключения к регулятору одножильных и двужильных нагревательных кабелей

    Как правило, клемник имеет соответствующее подписи, поэтому проблем с подключением не должно возникнуть. Устройства всегда комплектуются датчиком температуры, следовательно, вопрос с его выбором также не будет вас волновать.

    Рисунок, демонстрирующий пример подключения

    В частности, на верхнем рисунке видно, как выполнить подключение к контактной группе устройства:

    • группа контактов «1» и «2» – помечена соответствующим символом, чтобы было понятно – к ним подключается датчик, снимающего показания температуры с нагревательных элементов;
    • контакты «3» и «6» предназначены для подключения к ним нагревательных элементов;
    • к контактам «4» и «5» подается питание от электросети.

    После того, как произведена установка теплорегулятора механического типа, он сразу готов к эксплуатации. Монтаж программируемого устройства не обозначает готовность к работе, его потребуется настроить.

    Прежде, чем делать пробное включение теплого пола, убедитесь в надежности и правильности подключения теплорегулятора, в противном случае прибор может функционировать неправильно или даже выйти из строя. Причем, на этот случай гарантия не распространяется.

    Обзор цен в различных городах СНГ

    Если вам необходимо купить регулятор для контроля системы отопления теплый пол, приведенная в таблице информация о средней стоимости прибора Теплолюкс ТР-515 в различных городах России и СНГ может быть полезна.

    Как подключить теплый пол к терморегулятору – схема подключения и описание операций

    Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

    Разновидности терморегуляторов

    Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

    • Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
    • Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

    Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

    1. Настенные, заглубленные внутрь стены.
    2. Накладные.

    Конструкция и предназначение датчика

    Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

    Датчики могут показывать температуру теплого пола или воздуха в помещении.

    Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

    Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

    Некоторые особенности укладки ИК пленки

    Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

    • Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
    • Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

    • Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
    • Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

    Особенности подключения электрической системы теплого пола

    Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

    1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
    2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
    3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой — выходить на поверхность. Это позволит достать датчик в случае необходимости.
    4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

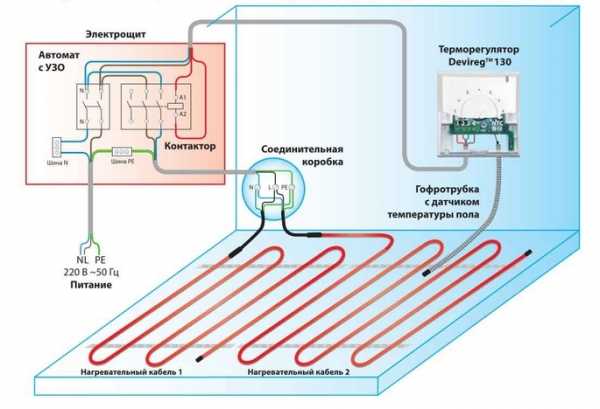

    Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

  • Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.
  • Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.
  • Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.
  • Особенности подключения водяного теплого пола

    Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

    Итак, работа по подключению терморегулятора состоит из таких действий:

    • При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
    • Соедините регулятор и датчик проводами.

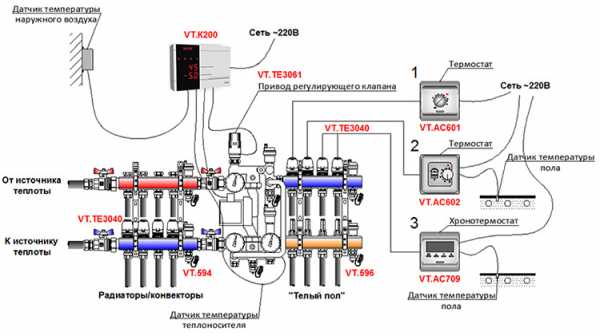

    Схема регулирования температуры в системе водяного напольного отопления

    • Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
    • На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

    Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

    Материалы По Теме:

    Теплый электрический пол под плитку – о выборе системы и технологии монтажа

    Выбор терморегулятора для теплого пола

    Как правило терморегулятор теплого пола покупают отдельно, руководствуясь при этом его функциями, внешним видом и набором опций самой системы обогрева. Терморегулятор теплого пола предназначен для того, чтобы поддерживать на поверхности пола и в самом помещении выбранный температурный режим. Основным принципом работы регулятора теплого пола является выключение системы подогрева после того, как температура в помещении или на поверхности пола достигает определенного заранее уровня. После того, как температура падает хотя бы на один градус, то есть пол начинает остывать, термостат снова включает систему подогрева. Таким образом постоянно наблюдая за температурой, этот прибор помогает значительно сэкономить расход электроэнергии.

    Поддержание постоянного температурного режима — это основная, но далеко не единственная функция терморегулятора теплого пола. С его помощью можно нагреть комнату до заданной температуры к определенному времени. Очень удобно делать это в холодное время года, подогрев помещение вечером, на ночь выключить систему обогрева, а утром к назначенному времени терморегулятор сам нагреет пол и воздух до нужной температуры и вставать будет гораздо комфортней. Для этого вам нужно правильно смонтировать электрический теплый пол .

    Существующие разновидности регуляторов температуры теплого пола

    Не смотря на то, что в настоящее время существует большой выбор терморегуляторов теплого пола, все их можно подразделить на три основные группы:

    1. Электронно-механические терморегуляторы теплого пола (температура регулируется при помощи вращающегося ролика, на котором расположена температурная шкала, их основными достоинствами является простота в использовании и сравнительно доступная цена).
    2. Цифровые регуляторы температуры теплого пола (отличаются от электронно-механических тем, что необходимая температура выставляется не при помощи реле, а с помощью специальных кнопок).
    3. Наиболее сложными и предусматривающими большее количество функций являются программируемые регуляторы теплого пола. С их помощью можно запрограммировать различную температуру на разное время суток. Например, отключать систему подогрева днем, когда никого нет дома, а включать ближе к вечеру, когда все возвращаются с работы.

    Терморегуляторы теплого пола могут быть оснащены различными датчиками измерения температуры, такими как:

    • простой датчик измерения температуры;
    • инфракрасный датчик измерения температуры пола;
    • встроенный или выносимый датчик измерения температуры воздуха в помещении;
    • двойной датчик, который позволяет одновременно измерять и температуру напольного покрытия и температуру воздуха в комнате.

    Также различают встраиваемые и накладные регуляторы температуры теплого пола. Первые встраиваются внутрь стены как, например, розетка, а вторые — монтируются внутрь специального короба.

    Каким образом правильно подключить регулятор теплого пола

    Подключение регулятора температуры теплого пола не требует специального образования и каких-либо особых навыков. Это вполне можно сделать самостоятельно, если у Вас есть минимум знаний по электрической части и придерживаясь определенной последовательности действий. В первую очередь нужно выбрать и приобрести сам прибор. Затем его необходимо подготовить к подключению.

    Для начала нужно осмотреть устройство, чтобы визуально исключить возможность поломок и повреждений. Затем в соответствии с перечнем, который предоставляется производителем, необходимо проверить наличие всех перечисленных в нем составляющих. Затем проверяется надежность средств для укрепления аппарата и правильность соединения термопары. Только после этого можно приступать непосредственно к подключению терморегулятора.

    Схема подключения регулятора температуры теплого пола изображена либо в инструкции по эксплуатации, либо на корпусе самого термостата. Изучив ее, вполне можно подключить устройство самостоятельно. Любой из видов терморегуляторов теплого пола имеет специальные колодки для подключения проводов, каждая из которых выполняет определенные функции:

    • контакт № 1 предназначен для подключения фазы от розетки или распределительного щитка;
    • контакт № 2 используется для подсоединения нулевого кабеля к источнику питания;
    • с помощью контакта № 3 подключают нулевой кабель, который ведет к системе подогрева пола;
    • в контакт № 4 подсоединяют фазу, ведущую к системе подогрева;
    • контакты № 6 и № 7 используются для подключения датчика измерения температуры.

    ВАЖНО. Все работы по подключению и настройке терморегулятора теплого пола нужно производить предварительно отключив напряжение.

    Последним этапом является проверка того, правильно ли функционирует устройство. Для этого необходимо придерживаться следующей последовательности действий:

    • проверить правильность подключения всех кабелей в соответствии со схемой, которая находится в паспорте прибора;
    • затем нужно выставить термостат на минимальную температуру;
    • после этого можно подавать напряжение;
    • теперь можно включить тумблер и повернуть регулятор температуры на максимум. При этом происходит подача электричества в контакты № 3 и № 4 и должен послышаться щелчок.

    Если необходимо уменьшить желаемую температуру, нужно повернуть реле на выбранную позицию и при этом подача электроэнергии должна прекратиться, что свидетельствует о том, что прибор функционирует правильно. Если, при увеличении температуры, нет напряжения в контактах № 3 и № 4, то нужно проверить работу температурного датчика теплого пола. Для этого с помощью специального прибора можно измерить сопротивление в проводах и сравнить их с паспортными данными. Если параметры не совпадают, то можно потребовать замену датчика температуры теплого пола.

    Если Вы приобрели программируемый датчик, то сообщение о возможной неисправности высветится на его панели.

    Существует еще один метод проверки правильности работы терморегулятора теплого пола. Для этого можно подключить систему подогрева напрямую. Чтобы это сделать, нужно при отключенном напряжении подсоединить контакт № 4 к контакту № 1, а контакт № 3 к контакту № 2 и подать напряжение в сеть, подождав примерно пол часа, попробуйте пол, если он нагрелся, значит причина дефекта — в самом регуляторе температуры теплого пола.

    Как правильно выбрать терморегулятор теплого пола

    Сейчас существует большой выбор регуляторов теплого пола. Чтобы приобрести качественный и надежный терморегулятор, в первую очередь нужно обратить внимание на марку производителя. Лучше взять прибор от известного проверенного производителя, предоставляющего гарантии качества товара.

    Например терморегуляторы марки «devi» имеют ряд преимуществ, они просты в использовании, 5 возможных температурных режимов выставляются при помощи одной ручки регулирования температуры.

    Регулятор теплого пола французской марки «legrand» характеризуется большим количеством всевозможных опций. С его помощью обеспечивается максимальная точность поддержания необходимого температурного режима на протяжении длительного времени, имеется 4 уровня температуры, вся необходимая информация отображается на дисплее. Термостат марки «energy» получил свою популярность благодаря возможности быстро и просто настроить систему подогрева «под себя».

    Многие модели регуляторов температуры теплого пола совмещают в себе сразу несколько функций, из которых можно выбрать оптимальный вариант, который подойдет именно Вам. Также немаловажным фактором при выборе термостата является предназначение самой системы подогрева полов. Если Вам просто нужно подогреть пол до определенной температуры, то можно взять более простой регулятор. Если же Вы хотите иметь возможность выставлять регулятор теплого пола по времени, чтобы температура пола и воздуха в помещении прогревалась к Вашему приходу с работы, то лучше выбрать программируемый регулятор.

    Обычный выносной датчик измерения температуры монтируется непосредственно в пол. Более точным считается инфракрасный датчик, который устанавливается на стене. Если же пол является основным источником тепла в помещении, то лучше будет приобрести терморегулятор теплого пола с двумя датчиками, который будет контролировать одновременно и температуру на поверхности пола и воздуха в комнате.

    Обычно просматривают еще и эти статьи:

    Добрый день. А что можете сказать про прозрачные решётки из поликарбоната?

  • Как наносить жидкие обои на стену

    Если всё делать по инструкции с нанесением проблем нет. Наносила сама серию Ист от Силк пластер, делала даже рисунок в детской. Ложится отлично, смотрится классно.

  • Все способы создания рисунка жидкими обоями

    Делали рисунок в детской с жидкими обоями, использовали российские серии Ист Силк Пластер. Цвета супер, ложатся на стену отличну. Получили удовольствие и мы и дети.

  • Инструкция по установке межкомнатных дверей своими руками

    Спасибо за информацию.Очень помогла.

  • Инструкция по установке межкомнатных дверей своими руками

    Отличная статья! Хочу купить недорогие двери покрытые плёнкой экошпон. И сам установить. Есть ли какие-то ньюансы с которыми могу столкнуться? Так вроде всё понятно.

  • Как установить мойку в столешницу своими руками

    Спасибо за подробную инструкцию по установки мойки!

  • Самые высокие оценки

    Источники: http://www.asutpp.ru/elektrika-v-kvartire/regulyator-teplogo-pola.html, http://polprofy.ru/teplyj-pol/montazh/podklyuchenie-teplogo-pola-k-termoregulyatoru.html, http://kvartirnyj-remont.com/vybor-termoregulyatora-dlya-teplogo-pola.html

    pol-v-dome.ru

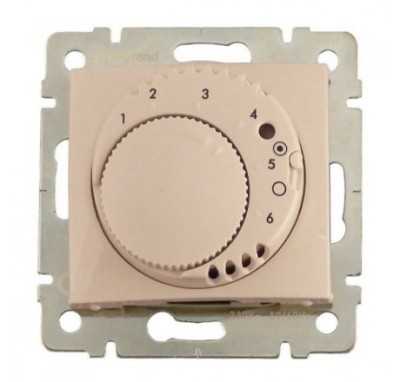

    Терморегулятор для теплого пола Legrand Valena 774191

    Legrand Valena 774191 кремовый

    Для систем теплых полов.
    Переход с комфортного на слабый режим с помощью вспомогательного входа 230В~.
    Поставляется с датчиком температуры пола длиной 20 м.



    Схема подключения и монтажа терморегулятора 774191

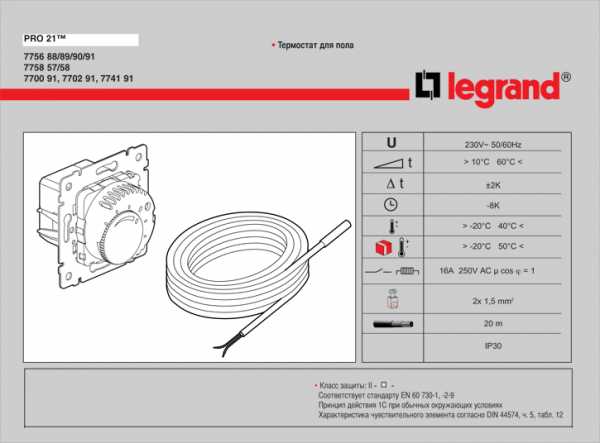

    Технические данные терморегулятора 774191

    Индикатор работы Терморегулятора 774191

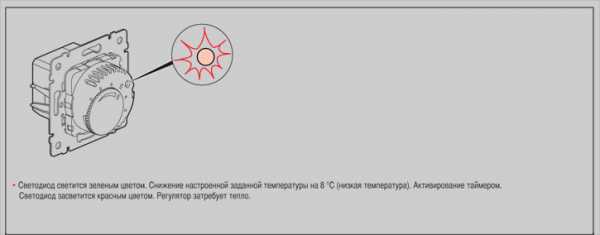

    Зеленый цвет индикатора - нагрузка не включена, термостат контролирует температуру.
    При снижении температуры более чем на 2оС градуса, либо понижении температуры ниже 8оС, либо включении термостата по управляющему каналу таймером - термостат включит нагрузку.
    Красный цвет индикатора - нагрузка включена, термостат контролирует температуру. При  достижении установленной температуры термостат выключает нагрузку.

    Написать отзыв

    Всегда в наличии

    На нашем складе мы всегда держим самые ходовые товары Теплолюкс. Вам не придется долго ждать!

    Бесплатная доставка!

    Мы бесплатно доставим Вашу покупку в Орехово-Зуево. Также мы доставляем товары в любую точку России удобными для Вас способами.

    Долгосрочная гарантия

    На все системы обогрева пола действует гарантия вплоть до пожизненной.

    Поиск и выбор товара

    Вы можете получить всю необходимую информацию о наличии и характеристиках, интересующего Вас товара, у менеджеров магазина по телефону 8(916) 8888-757, с 09:00 до 18:00 часов ежедневно.

    teplo-polu.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
