Легированная сталь состав – Свойства и применение легированных сталей. Применение легированная сталь

Легированная сталь

Легированные стали используют для изготовления тяжелонагруженных деталей ответственного назначения, так как они обладают значительно более высокими механическими характеристиками. При легировании у стали можно получать заданные свойства, в том числе отсутствующие у углеродистых сталей (например, коррозионную стойкость, жаропрочность).

Легированные стали обладают более глубокой прокаливаемостью деталей тех же размеров, чем из углеродистых сталей. Многие их марки прокаливаются насквозь даже при больших сечениях деталей. Чем больше в стали легирующих элементов (до определенной концентрации), тем выше ее прокаливаемость. Большинство легирующих элементов снижают температуру мартенситного превращения и улучшают качество остаточного аустенита в структуре.

В зависимости от суммарного содержания легирующих элементов стали делятся на низколегированные (содержание легирующих элементов до 2.5%), среднелегированные (от 2.5 до 10%) и высоколегированные (свыше 10%).

В легированных сталях Fe должно быть не менее 50%, при меньшем количестве Fe получаются сплавы с особыми свойствами. Стали считаются легированными, если они содержат Si более 0.8% и Mn более 1%.

По назначению легированные стали делятся на конструкционные, инструментальные, стали и сплавы с особыми свойствами.

В конструкционные легированные стали для улучшения их служебных свойств вводят такие химические элементы, как Cr, Ni, W, Mo, V, B и другие, а также Mn и Si в количествах, превышающих их обычное содержание в углеродистых сталях.

ГОСТом предусмотрены следующие буквенные обозначения легирующих элементов, входящих в состав сталей: Mn – Г, Si – С, Cr- Х, Ni — Н, Mo — М, W- В, V- Ф, Al — Ю, Ti — Т, B — Р, Cu — Д, Nb — Б. Эти буквы, сочетаясь с цифрами, указывают на состав легированной стали, например: 45Х, 12ХН3А, ХВ5, 9ХС. Цифры, стоящие перед буквами, указывают на содержание углерода в сотых долях процента, — если две цифры и в десятых долях процента, — если одна цифра. Отсутствие впереди букв цифр означает, что сталь содержит углерода 1% и больше. Цифры, стоящие за буквами, указывают на среднее содержание данного легирующего элемента в процентах. Отсутствие за буквой цифры означает, что данного элемента содержится до 1%. Стоящая в конце маркировки буква А свидетельствует о высококачественной стали, с пониженным содержанием S и P (менее0.02% каждого). Например, марка 12Х2Н4А обозначает, что это хромоникелевая высококачественная сталь с содержанием углерода 0.12%, Cr – 2%, Ni – 4%.

Из 90 стандартных марок конструкционных легированных сталей большинство являются среднеуглеродистыми (0.25-0.45% углерода). Используют их после улучшения свойств путем закалки и отпуска, поэтому называют улучшенными. Наиболее распространенные среди них являются стали: хромистые (30Х, 38Х, 40Х, 45Х, 50Х), марганцевые (30Г, 35Г, 40Г, 45Г, 35Г2, 40Г2), кремнистые (55С2, 60С2), хромоникелевые (30ХН3А, 40ХН, 45ХН), хромокремнистые (33ХС, 38ХС), хромомарганцевые (35ХГ2, 4ХГ), хромомарганцевокремнистые (30ХГС, 30ХГСА, 35ХГСА). Эти стали используются в производстве нагруженных и сильнонагруженных деталей машин.

Конструкционные легированные стали в сравнении с углеродистыми обладают более высокими вязкостно-прочностными свойствами. Это объясняется тем, что: 1) все они (кроме марганцевых сталей) имеют мелкозернистую структуру; 2) глубже прокаливаются; 3) закаливаются не в воде, а в масле (а некоторые на воздухе), благодаря чему у них образуется очень малые закалочные напряжения, и поэтому они имеют более высокие пластичность и вязкость; 4) при их отпуске требуется более высокая температура и время выдержки, чем для углеродистых сталей, вследствие чего в них полнее снимаются закалочные напряжения и вязкость оказывается выше.

Инструментальные легированные стали применяют для изготовления мерительного, режущего и ударно-штамповочного инструментов. Эти стали должны быть твердыми и износостойкими, сохранять геометрические размеры в течение длительного времени. Указанные свойства достигаются в результате относительно высокого содержания углерода (0.8-1.0%) и при наличии карбидообразующих элементов, главным образом Cr. Образующаяся у них после закалки и низкого отпуска структура обеспечивает высокие режущие свойства инструмента.

Наиболее часто для изготовления режущего инструмента используют следующие марки легированной инструментальной стали: Х (для резцов), 9ХС и ХВСГ (для сверл, разверток, метчиков, плашек, фрез). В маркировке этих сталей содержание углерода указывается в десятых долях процента. Отсутствие цифры указывает на содержание углерода в количестве около 1%. Отсутствие цифры после символов таких элементов, как Cr, Si, W, означает, что их содержание может достигать до 1.5%.

Высоколегированные инструментальные стали, содержащие до 1% углерода и до 25% W, Cr, V, способны сохранять высокую твердость и резать металл при разогреве режущей кромки инструмента до 580-650 ° С. Благодаря этим качеством они обеспечивают высокую скорость резания при точении, сверлении, фрезеровании и называются быстрорежущими сталями. Например, в стали марки Р18 — буквой Р обозначают быстрорежущую сталь.

Еще более высокой твердостью и режущей способностью обладают твердосплавные пластины, которыми оснащают режущий инструмент. Они превосходят быстрорежущую сталь по скорости резания и теплостойкости, которая достигает 900-1000° С . Пластины получают методом спекания при температуре 1500° С. Изготавливают их из порошков карбидов вольфрама, титана, тантала и кобальта; кобальт используют в качестве пластичной связки.

Коррозионностойкими ( нержавеющими) называют стали стойкие к действию химической и электрохимической коррозии, т.е. обладающие стойкостью к разрушающему воздействию атмосферных условий, речной и морской воды, растворов солей, кислот и щелочей. Основным легирующим элементом всех марок нержавеющих сталей является Cr. На металлическом изделии при содержании Cr не менее 12% образуется тонкая сплошная плотная пленка окисла хрома Cr

2O₃, которая и предохраняет сталь от коррозии. Стойкость к коррозии хромистых сталей повышается при введении в их состав Ni. Поэтому различают нержавеющие стали хромистые и хромоникелевые. Например, хромистые стали ОХ13, 12Х13, 40Х13 и хромоникелевые стали Х18Н10, ОХ18Н10, ООХ18Н10. В маркировке «О» указывает, что содержание углерода не должно превышать 0.08%, «ОО» — не более 0.04%. Стали марок Х17, ОХ17Т, Х28 используют для изготовления оборудования предприятий химической и пищевой промышленности. Хромоникелевые стали марок ОХ18Н10 и ОХ18Н9 применяют для изготовления деталей сваркой; они работают в особо агрессивной среде.

Для защиты металла от коррозии используют также оксидирование и фосфатирование, цинкование, хромирование, кадмирование и др.

Сплавы

Окружающие нас металлические предметы редко состоят из чистых металлов. Только алюминиевые кастрюли или медная проволока имеют чистоту около 99,9%. В большин­стве же других случаев люди имеют дело со сплавами. Сплавы — это системы, состоящие из двух или нескольких металлов, а также из металлов и неметаллов, обладающие свойствами, присущи металлическому состоянию. Так, различные виды железа и стали содержат наряду с металлическими добавками незначительные количества углерода, которые оказывают решающее влияние на механическое и тер­мическое поведение сплавов. Все сплавы имеют специальную маркировку, т.к. сплавы с одним названием (например, латунь) могут иметь разные массовые доли других металлов.

Для изготовления сплавов применяют различные металлы. Самое большое значение среди всех сплавов имеют стали раз­личных составов. Простые конструкционные стали состоят из железа относительно высокой чистоты с небольшими (0,07—0,5%) добавками углерода. Так, чугун, получаемый в доменной печи, содержит около 10% других металлов, из них примерно 3% составляет углерод, а остальные — кремний, марганец, сера и фосфор. А легированные стали получают, добавляя к железу кремний, медь, марганец, никель, хром, вольфрам, ванадий и молибден.

Никель наряду с хромом является важнейшим компонентом многих сплавов. Он придает сталям высокую химическую стойкость и механическую прочность. Так, известная нержа­веющая сталь содержит в среднем 18% хрома и 8% никеля. Для производства химической аппаратуры, сопел самолетов, космических ракет и спутников требуются сплавы, которые устойчивы при тем­пературах выше 1000 °С, то есть не разрушаются кислородом и горючими газами и обладают при этом прочностью лучших сталей. Этим условиям удовлетворяют сплавы с высоким содержанием никеля. Большую группу составляют медно-никелевые сплавы.

Сплав мельхиор содержит от 18 до 33% никеля (остальное медь). Он имеет красивый внешний вид. Из мельхио­ра изготавливают посуду и укра­шения, чеканят монеты («серебро»). Похожий на мельхиор сплав

— нейзильбер -содержит, кроме 15% ни­келя, до 20% цинка. Этот сплав используют для изготовления худо­жественных изделий, медицинского инструмента. Медно-никелевые спла­вы константан (40% никеля) и ман­ганин (сплав меди, никеля и мар­ганца) обладают очень высоким электрическим сопротивлением. Их используют в производстве элект­роизмерительных приборов. Харак­терная особенность всех медно-ни­келевых сплавов — их высокая стой­кость к процессам коррозии — они почти не подвергаются разрушению даже в морской воде. Латуни благодаря своим качествам нашли широкое применение в ма­шиностроении, химической промыш­ленности, в производстве бытовых товаров. Для придания латуням особых свойств в них часто добав­ляют алюминий, никель, кремний, марганец и другие металлы. Из латуней изготавливают тру­бы для радиаторов автомашин, тру­бопроводы, патронные гильзы, па­мятные медали, а также части технологических аппаратов для полу­чения различных веществ.

Для деталей машин используют сплавы меди с цинком, оловом, алюминием, кремнием и др. (а не чистую медь) из-за их большей прочности: 30-40 кгс/мм² у сплавов и 25-29 кгс/мм² у технически чистой меди.

Медные сплавы (кроме бериллиевой бронзы и некоторых алюминиевых бронз) не принимают термической обработки, и их механические свойства и износостойкость определяются химическим составом и его влиянием на структуру. Модуль упругости медных сплавов (900-12000 кгс/мм² ниже, чем у стали).

Основное преимущество медных сплавов — низкий коэффициент трения (что делает особенно рациональным применением их в парах скольжения), сочетающийся для многих сплавов с высокой пластичностью и хорошей стойкостью против коррозии в ряде агрессивных сред и хорошей электропроводностью.

Марки обозначаются следующим образом.

Первые буквы в марке означают: Л — латунь и Бр. — бронза. Буквы, следующие за буквой Л в латуни или Бр. В бронзе, означают: А — алюминий, Б — бериллий, Ж — железо, К — кремний, Мц — марганец, Н — никель, О — олово, С — свинец, Ц — цинк, Ф. — фосфор. Цифры, помещенные после буквы, указывают среднее процентное содержание элементов. Порядок расположения цифр, принятый для латуней, отличается от порядка, принятого для бронз.

В марках латуни первые две цифры (после буквы) указывают на содержание основного компонента — меди. Остальные цифры, отделяемые друг от друга через тире, указывают среднее содержание легирующих элементов.

Эти цифры расположены в том же порядке, как и буквы, указывающие присутствие в сплаве того или иного элемента. Таким образом, содержание цинка в наименовании марки латуни не указывается и определяется по разности. Например, Л86 означает латунь с 68% Cu (в среднем) и не имеющую других легирующих элементов, кроме цинка; его содержание составляет (по разности) 32%. ЛАЖ 60-1-1 означает латунь с 60% Cu , легированную алюминием (А) в количестве 1% , с железом (Ж) в количестве 3% и марганцем (Мц) в количестве 1%. Содержание цинка (в среднем) определяется вычетом из 100% суммы процентов содержания меди, алюминия, железа и марганца.

В марках бронзы (как и в сталях) содержание основного компонента — меди — не указывается, а определяется по разности. Цифры после букв, отделяемые друг от друга через тире, указывают среднее содержание легирующих элементов; цифры расположенные в том же порядке, как и буквы, указывающие на легирование бронзы тем или иным компонентом. Например, Бр.ОЦ10-2 означает бронзу с содержанием олова (О) ~ 4% и цинка (Ц) ~ 3%.Содержание меди определяется по разности (из 100%). Бр.АЖНЮ-4-4 означает бронзу с 10% Al , 4% Fe и 4% Ni (и 82% Cu). Бр. КМц3-1 означает бронзу с 3% Si , и 1% Mn (и 96% Cu).

studfiles.net

Легированная сталь — Мегаэнциклопедия Кирилла и Мефодия — статья

Леги́рованная сталь, углеродистая сталь, в которую специально введены легирующие элементы с целью улучшения ее эксплуатационных и технологических свойств (см. Легирование). Различают низколегированную (суммарное содержание легирующих элементов до 2, 5%), среднелегированную (2, 5-10%) и высоколегированную (свыше 10%) сталь. Легирующие элементы вводятся в сталь в различных количествах и в разных сочетаниях — по 2, по 3 и более элементов. Легированные стали используют для изготовления тяжелонагруженных деталей ответственного назначения, так как они обладают более высокими механическими характеристиками.

Легированные стали могут быть классифицированы по структуре, по составу и по назначению.

По равновесной структуре стали можно классифицировать как:

а) доэвтектоидные стали, имеющие в структуре избыточный феррит. Стали ферритного класса содержат элементы, сужающие область существования аустенита; эти стали могут сохранять структуру феррита (иногда в сочетании с карбидами) при любых температурах (вплоть до расплавления) и после охлаждения с любой скоростью;

б) эвтектоидные стали, имеющие перлитную структуру;

в) заэвтектоидные стали, имеющие в структуре избыточные (вторичные) карбиды;

г) ледебуритные стали, имеющие в структуре первичные карбиды. В литом виде избыточные карбиды вместе с аустенитом образуют эвтектику — ледебурит, который при ковке или прокатке разбивается на обособленные карбиды и аустенит. Стали карбидного класса содержат повышенное количество углерода и карбидообразующих элементов.

Большинство легирующих элементов влияют на диаграмму состояния C – Fe. Граница между доэвтектоидными и заэвтектоидными сталями, заэвтектоидными и ледебуритными в легированных сталях лежит при меньшем содержании углерода, чем в углеродистых.

Исходя из структуры стали, получаемой после охлаждения на воздухе, можно выделить перлитный, мартенситный и аустенитный классы сталей. Стали перлитного класса имеют структуру перлита или его разновидностей: сорбита, троостита, а также перлита с ферритом или с заэвтектоидными карбидами. Стали мартенситного класса характеризуются пониженной критической скоростью закалки и имеют после нормализации структуру мартенсита. Стали аустенитного класса имеют сильно пониженную температуру распада аустенита, который сохраняется в структуре стали даже при комнатной температуре. Получение этих классов сталей обусловлено тем, что по мере увеличения содержания легирующих элементов устойчивость аустенита в перлитной области возрастает, а температурная область мартенситного превращения понижается.

В зависимости от состава — наличия в стали тех или иных легирующих примесей — легированные стали классифицируются как никелевые, хромистые, хромоникелевые и т. д.

При легировании углеродистых сталей: марганец увеличивает прочность, твердость и сопротивление стали износу; кремний и хром повышают прочность и жаростойкость; медь повышает стойкость стали к атмосферной коррозии; никель способствует улучшению вязкости без снижения прочности. Низколегированные стали имеют более высокие механические свойства, чем малоуглеродистые. Стали, содержащие никель, хром и медь, высокопластичны, хорошо свариваются, их с успехом используют для сварных и клепаных конструкций промышленных и гражданских зданий, пролетных строений мостов, нефтерезервуаров, труб и др.

В отличие от маркировки углеродистых сталей буквы в марке низколегированных сталей показывают наличие в стали легирующих примесей, а цифры — их среднее содержание в процентах. Предшествующие буквам цифры показывают содержание углерода в сотых долях процента. Для маркировки стали каждому легирующему элементу присвоена определенная буква:

С — кремний, В — вольфрам, Г — марганец, Ю — алюминий, Х — хром, Д — медь, Н — никель, К — кобальт, М — молибден, Б — ниобий, Т — титан.

Первые цифры марки обозначают среднее содержание углерода (в сотых долях процента для инструментальных и нержавеющих сталей). Буквой указан легирующий элемент и последующими цифрами — его среднее содержание, например, сталь марки 3Х13 содержит 0, 3% С и 13% Сr, сталь марки 2Х17Н2 — 0, 2 % С, 17 % Сг и 2 % Ni. При содержании легирующего элемента менее 1, 5 % цифры за соответствующей буквой не ставятся, например, 1Г2С, 12ХН3А. Буква А в конце обозначения марки указывает на то, что сталь является высококачественной, буква Ш — особо высококачественной. Например, легированная конструкционная сталь марки 1Г2С содержит 0, 1 % углерода, 2 % марганца и 1 % кремния.

Большинство марок легированных сталей приобретает высокие механические характеристики только после соответствующей термической обработки, которая сопровождается фазовыми превращениями и делает структуру сталей более мелкозернистой. Легированные стали обладают более глубокой прокаливаемостью деталей тех же размеров, чем из углеродистых сталей. Большинство легирующих элементов снижают температуру мартенситного превращения и улучшают качество остаточного аустенита в структуре.

megabook.ru

Легированная сталь

При выборе материала для изготовления металлического изделия необходимо учитывать несколько характеристик, в том числе и его модуль жесткости. Этот структурно нечувствительный показатель зависит только от природы материала, из которого изготовлены силовые элементы – стрингеры, шпангоуты, плоские пластины и т.д.

Самый высокий модуль жесткости имеет сталь, которая, в свою очередь, по своему химическому составу бывает двух видов. Во-первых, это легированная сталь, в которую специально добавляются легирующие элементы для получения каких-либо необходимых свойств.

Основные элементы, которые влияют на свойство стали – это углерод, кремний и марганец. Углерод при увеличении его содержания делает сталь прочнее и тверже, уменьшая при этом ее пластичность. Кремний вводят в качестве раскислителя, однако при содержании его более одного процента намного ухудшается свариваемость стали: сварной шов делается хрупким. А такой элемент как марганец повышает хладноломкость и ударную вязкость стали, тоже являясь хорошим раскислителем.

Как правило, помимо железа и углерода, добавляется какой-либо один компонент, поэтому легированная сталь классифицируется как трехкомпонентная, четырехкомпонентная и т. д. Иногда она различается по названию легирующего элемента, например, хромистая, хромоникелевая, хромоникельмолибденовая и т.д.

Легированная сталь содержит более одного процента хрома или никеля. Если в ней присутствует более 0,5 % ванадия, титана, молибдена, ниобия, азота, меди и др., то она считается легированной именно этими элементами.

В зависимости от количества добавленных компонентов, легированная сталь подразделяется на следующие подклассы:

— высоколегированная сталь, в которой суммарное содержание легирующих элементов не менее десяти процентов;

— среднелегированная – не более восьми процентов;

— низколегированная сталь, в которую добавлен всего один элемент с содержанием по верхнему пределу не более двух процентов.

Обычно легирующие элементы значительно повышают себестоимость стали, тем более что некоторые добавляемые элементы уже сами по себе являются дефицитными дорогостоящими металлами. Исходя из этого, их добавление в сталь должно быть обязательно обосновано.

Легированная сталь имеет следующую маркировку: первые две цифры показывают содержание углерода (сотые доли процента), буквы условно обозначают добавленный легирующий элемент, цифра после них – содержание этого элемента в процентах. Буква «А», которая стоит в конце маркировки, означает, что данная сталь высокого качества с пониженным содержанием фосфора и серы.

Другая разновидность стали по химическому составу – углеродистая. Ее из-за простоты производства и дешевизны чаще используют во многих отраслях промышленности.

Одним из предназначений стали является ее применение при изготовлении измерительных и режущих инструментов, деталей машин, штампов с холодным и горячим деформированием.

Инструментальная сталь бывает и легированной, и углеродистой, и в зависимости от норм, регулируемых ГОСТом, для каждой конкретной металлопродукции нужно использовать сталь, имеющую определенный химический состав.

Например, для хирургических инструментов, сверл, зубил, молотков, отверток, пил, фрез и др. используется сталь определенной категории – высоколегированная, быстрорежущая. Она обладает высокой твердостью, теплостойкостью и износостойкостью. Эти уникальные свойства получаются путем специального легирования с добавлением карбида вольфрама, а также сложной термообработки.

Для молотовых, холодных и горячих штампов, пресс-форм и др. используется сталь таких марок, как Х6ВФ, 9Х, 5ХНМ и т.д.

fb.ru

Химический состав — легированная сталь

Химический состав — легированная сталь

Cтраница 1

Химический состав легированных сталей является основой для их маркировки буквенно-цифровой системой. Буквами обозначают легирующие элементы. Если их более 1 %, то после буквы ставят число, которое обозначает процентное содержание его в стали. ГОСТ 4543 — 71 приняты следующие буквенные обозначения: X — хром, Н — никель, Г — марганец, С — кремний, Т — титан, В — вольфрам, М — молибден, Ф — ванадий, Ю — алюминий, Д — медь, К — кобальт, Р — бор. Если в конце названия марки стоит буква А, то это означает, что сталь высококачественная, содержащая наименьшее количество вредных примесей. Кроме того, высоколегированные стали обозначают буквами, которые ставят впереди, например: Ш — шарокоподшипниковая сталь, Е — магнитная, Э — электротехническая, Р — быстрорежущая.  [2]

Разнообразие химического состава легированных сталей, а также различие в структуре и свойствах не позволяют четко разграничить эти стали по двум-трем признакам.  [4]

В части норм химического состава легированных сталей марок 12МХ, 12Х1МФ, 25Х1МФ, 25Х2М1Ф, 18ХЗМВ, 20ХЗМВФ стандарт распространяется на слитки, заготовку, холоднотянутую сталь, лист, ленту; широкополосную сталь, трубы, проволоку, поковки и штамповки.  [5]

Одновременно указать марку и химический состав легированной стали для изготовления зубил сложной формы, объяснив, какие преимущества представляет в данном случае легированная сталь.  [6]

Применение спектрального анализа при определении химического состава легированных сталей, Заводск.  [7]

В табл. 2 — 48 приводится химический состав легированных сталей для отливок.  [8]

Классификация легированных сталей по химическому составу является одной из важных, так как химический состав легированной стали является основой ее маркировки по ГОСТу. Маркировка легированных сталей осуществляется так, что условное обозначение, выраженное буквами и цифрами, показывает примерный химический состав стали.  [9]

Химический состав легированной стали является основой для установления ее марок по ГОСТ. Классификация по химическому составу является самой важной для промышленности, которая выплавляет и применяет легированную сталь по маркам ГОСТ. Обозначение марок легированной стали производится по буквенно-цифровой системе. Легирующие элементы обозначают следующими буквами: X — хром, Г — марганец, Н — никель, Ф — ванадий, М — молибден, В-вольфрам, Ю — алюминий, С — кремний, Д — медь, П — фосфор, К — кобальт и Т — титан.  [10]

Страницы:      1

www.ngpedia.ru

Легированные стали | Сталь и всё о стали

Легированные стали в отличие от углеродистых кроме углерода, железа и обычных примесей содержат определенное количество добавок, придающих сталям особые свойства и называемых легирующими элементами, К легирующим элементам относятся: хром — X, вольфрам — В, молибден — М, медь — Д, кремний — С, алю-миний — Ю, бор — Р, цирконий — Ц, никель — Н, ванадий -Ф, марганец-Г, кобальт—К, титан — Т, фосфор — П, ниобий — Б.



Каждый легирующий элемент имеет свое назначение.Влияние легирующих добавок на свойства сталей. Свойства легированных сталей зависят от содержания в них легирующих элементов.

Никель и хром улучшают механические свойства, повышают жаростойкость и коррозионную стойкость сталей.

Вольфрам повышает твердость, прочность, улучшает режущие свойства стали при высоких температурах (красностойкость).

Марганец повышает твердость, износостойкость, сопротивление ударным нагрузкам сталей.

Кремний повышает упругие свойства стали, увеличивает кислотостойкость сталей.

Титан увеличивает жаропрочность и кислотостойкость стали.

Молибден улучшает механические свойства при нормальной и повышенной температурах, несколько повышает свариваемость сталей. .

Ванадий улучшает пластические свойства стали, измельчает ее микроструктуру.

Кобальт увеличивает ударную вязкость и жаропрочность сталей.



Легированные стали по назначению подразделяются на конструкционные, инструментальные и стали со специальными свойствами.

Конструкционные стали (низколегированные), Большинство низколегированных сталей содержат углерод нe более 0,6%. Основные легирующие элементы низколегированных сталей — хром, никель, кремний, марганец. Другие легирующие элементы вводят в сталь в небольших количествах, чтобы дополнительно улучшить ее свойства. Общее количество легирующих элементов у большинства сталей не превышает 5%.



Конструкционные низколегированные стали (ГОСТ 19281—73, 19282-73) обладают наилучшими механическими свойствами после термической обработки. При маркировке легированных сталей первые две цифры показывают содержание углерода в сотых долях процента, следующая за ними буква — условно обозначение легирующего элемента, входящего в сталь.



Если количество легирующего элемента составляет 2% и более, то после буквы ставится еще цифра, указывающая это количество. Например, 15Х — сталь содержит 0,15% углерода и до 1% хрома, 20Х2Н4А — сталь содержит 0,20% углерода, около 2% хрома, 4% никеля, высококачественная (А), т. е. содержит меньше вредных примесей серы и фосфора.



Конструкционные легированные стали 19Г, 14Г, 17ГС, 14ХГС наиболее широко применяют при строительстве нефтегазопроводов высокого давления диаметром до 820 мм. Сталь 14Г2 используют для крупных листо-сварных конструкций доменных печей, пылеуловителей, воздухонагревателей. Сталь 17ГС предназначается для корпусов аппаратов, днищ, фланцев и других деталей паровых котлов, работающих при температурах до 475° С.



Хромокремненикелевые стали 10ХСНД, 15ХСНД используют для сварных ферм, конструкций мостов, вагонов, рам, аппаратов и сосудов химической промышленности. Стали 35ХС и 25Г2С применяются для изготовления арматуры гладкого и периодического профилей, для армирования обычных и предварительно напряженных железобетонных конструкций.

Конструкционные легированные стали хорошо свариваются, не образуют при сварке горячих и холодных трещин. Механические свойства сварных соединений аналогичны свойствам основного металла.



В машиностроении применяют большое количество марок конструкционных легированных сталей, главным образом для изготовления ответственных деталей машин и металлических конструкций: валов двигателей, тяжелонагруженных зубчатых колес экскаваторов, автокранов и других строительных машин, деталей и арматуры, работающих при повышенных температурах. Из кремнистых сталей изготовляют рессоры и пружины.



Инструментальные стали. Инструментальные легированные стали подразделяются на низколегированные с содержанием легирующих элементов до 5%, и высоколегированные с содержанием легирующих элементов более 10%.



Низколегированные инструментальные стали (ГОСТ 5950-73) 1IX, 13Х, ХСВГ, 9ХС, ХВГ после термической обработки обладают более высокими показателями механических свойств по сравнению с углеродистыми инструментальными сталями: имеют более высокую твердость после термообработки (62-65 HRC), повышенные износостойкость и теплостойкость (до 200-250°С), меньшую чувствительность и склонность к перегреву и короблению при термообработке.



Низколегированные инструментальные стали применяют для изготовления режущих инструментов большого сечения, работающих при небольших скоростях резания: ручных сверл, протяжек, разверток, гребенок. Высоколегированные инструментальные стали (ГОСТ 19265-76) содержат большое количество легирующих элементов, образующих в структуре стали химические соединения с углеродом (преимущественно карбиды).



Основной легирующий элемент таких сталей — вольфрам. Изделия, изготовленные из высоколегированных инструментальных сталей с большим количеством карбида, сохраняют высокие твердость, прочность и износостойкость при температурах 600-620° С, которые появляются в режущей кромке при резании металлов с большой скоростью. Такие стали называют быстрорежущими.



В состав быстрорежущих сталей входят 0,7-0,95% углерода, 3,1-4,4% хрома, 8,5-19% вольфрама, 1-2,5% ванадия. Маркируются быстрорежущие стали следующим образом: Р9, Р18, Р12, где буква Р обозначает, что сталь быстрорежущая; цифры 9, 18, 12 показывают среднее содержание вольфрама, предусмотренное стандартом.

У быстрорежущих сталей появляются высокие показатели механических свойств после сложной термической обработки. Из таких сталей изготовляют сверла, фрезы, долбяки, протяжки, развертки, пилы, напильники для твердых металлов и другой инструмент.



К быстрорежующим относяться Р14Ф4, кобальтовые Р9К5, Р9КЮ, ке-бальто-ванадиевые Р10К5Ф5, Р18К5Ф2 и вольфрамо-мо-либденовая Р6МЗ. Эти стали обладают повышенной теплостойкостью, меньшей хрупкостью. Применяют их для изготовления режущих инструментов, предназначенных для обработки жаропрочных и нержавеющих сталей с высокой вязкостью, титановых сплавов и пластмасс.



Стали со специальными свойствами (ГОСТ5632-72). В зависимости от основных свойств стали подразделяются на коррозионностойкие, жаростойкие, жаропрочные и износостойкие. Такие стали содержат большое количество легирующих элементов (10-35%).



Коррозионностойкие нержавеющие стали обладают высокой стойкостью против электрохимической коррозии. По основным легирующим элементам — хрому и никелю- коррозионностойкие стали бывают хромистые и хромоникелевые. В качестве примера можно привести марки сталей: 12Х18Н9Т, 5Х18Н9, 15Х25Н19С, 45Х17Г13НЗЮ, 55Х18П4СТ и др.



Коррозионностойкие стали применяют для изготовления арматуры, коллекторов выхлопных систем, деталей паровых и газовых турбин, деталей химического машиностроения и т.д. Жаростойкие стали, обеспечивающие длительную стойкость деталей в работе при небольших нагрузках, можно использовать при температурах выше 550° С. Такие стали устойчивы против химического разрушения поверхности в газовых средах.



К жаростойким сталям относятся стали марок 25Х23Н7С, 30X21HI2C, 15Х6С10, 12X13, 09Х14Н16Б, 15X28. Применяют эти стали для изготовления клапанов двигателей внутреннего сгорания, лопаток компрессоров, деталей котельных установок, газовых турбин, труб пароперегревателей и других деталей, работающих при высоких температурах и небольшом давлении.



Жаропрочные стали, обеспечивающие длительную стойкость деталей в работе, можно применять при высоких температурах и больших нагрузках; при этом они сохраняют жаростойкость и высокие показатели механических свойств (прочности, пластичности). К жаропрочным сталям относятся стали марок 12Х8ВФ, 10X11Н20ТЗР-, 09Х16Н4Б; их применяют для изготовления деталей турбин, трубопроводов установок сверхвысокого давления и других деталей.



Износостойкая сталь (ГОСТ 2176-77) марки;110Т13Л, получившая наибольшее распространение, содержит в среднем 1,1% углерода и 13% марганца. Такая сталь очень трудно обрабатывается режущим- инструментом, поэтому ее используют для получения деталей, требующих незначительной механической обработки. Детали изготовляют методом литья, поэтому в маркировке стали на конце стоит буква Л. Из этой стали отливают стрелки железнодорожных путей, гусеницы бульдозеров, щеки каменных дробилок, зубья ковшей экскаваторов, черпаки и козырьки землечерпательных машин, драг и другие детали.

www.inmetal.ru

Свойства легированной стали.

Поиск Лекций

---

Характеристика легированных сталей



Легированная сталь представляет собой сталь, которая кроме обычных примесей оснащена еще и дополнительными добавочными веществами, которые необходимы для того, чтобы она соответствовала тем или иным химическим и физическим требованиям.

Обычная сталь состоит из железа, углерода и примесей, без которых невозможно себе представить данный материал. В легированную сталь добавляются дополнительные вещества, которые получили название легирующих. Они используются для того, чтобы сталь стала обладать такими свойствами, которые необходимы в тех или иных ситуациях.

Начало формы

Конец формы

В большинстве случаев в качестве легирующих элементов к железу, примесям и углероду добавляются: никель, ниобий, хром, марганец, кремний, ванадий, вольфрам, азот, медь, кобальт. Также не редко в таком материале отмечаются такие вещества, как молибден и алюминий. Для придания прочности материалу в большинстве случаев добавляется титан.

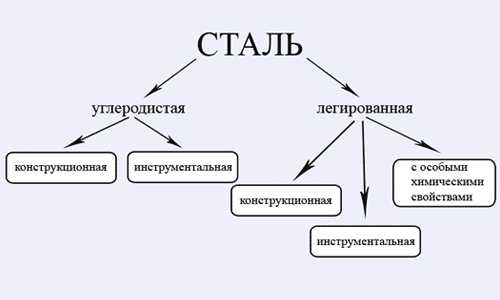

Такой вид стали имеет три основные категории. Отношение легированной стали к той или иной группе обусловлено тем, сколько в ней содержится стали и примесей, а также легированных добавок.

Виды легированной стали

Есть три основных вида стали с легирующими элементами:

• Низколегированная сталь.

Она характеризуется тем, что в ней содержится около двух с половиной процентов легирующих дополнительных элементов.

• Среднелегированная сталь.

Данный материал имеет в своем составе от 2.5 до 10 процентов легирующих дополнительных веществ.

• Высоколегированная сталь.

К данному виду относятся стальные материалы, количество легирующих добавок в которых превышает десяти процентов. Количество этих компонентов в такой стали может

достигать пятидесяти процентов.



Назначение легированной стали

Легированную сталь широко применяют в современной промышленности. Она обладает высоким уровнем прочности, что позволяет изготовлять из нее оборудование для резки и рубки металлического проката самых разных видов.

По своему назначению стали легированного типа могут быть представлены большим количеством групп.

Основными из них являются:

• конструкционная легированная сталь,
• инструментальная легированная сталь,
• легированная сталь с особыми химическими и физическими свойствами.

Характеристики легированных сталей могут быть разнообразными. Они их приобретают благодаря соотношению основных элементов. Стали такого типа являются в любом случае более прочными и устойчивыми к образованию коррозии.

Свойства легированной стали.

Свойства легированных сталей являются разнообразными. Они главным образом определяются теми добавками, которые применяются в качестве легирующих при производстве отдельных видов стальных материалов.

В зависимости от добавленных легирующих компонентов сталь приобретает следующие качества:

• Прочность. Данное свойство приобретает после добавления в ее состав хрома, марганца, титана, вольфрама.
• Устойчивость к образованию коррозии. Это качество появляется под воздействием хрома, молибден.
• Твердость. Сталь становится боле твердой благодаря хрому, марганцу и другим элементам.

Внимание: Стоит отметить, что для того, чтобы легированная сталь была более прочной и устойчивой к внешнему влиянию окружающей среды необходимое содержание хрома не должно быть менее двенадцати процентов.

Сталь легированного типа при правильном процентном соотношении всех входящий в нее элементов не должна менять свои качестве при температуре нагревания до шестисот градусов Цельсия.



Рекомендуемые страницы:

poisk-ru.ru

Свариваемость легированных сталей: особенности

Легированная сталь — это сплав металлов. Основным элементом в нем является железо, дополняющееся углеродом, количество которого влияет на качество и сорт стали. В состав этого материала преднамеренно добавляется один или несколько элементов, кроме углерода, для создания требуемого свойства.

Виды стали.

К легирующим элементам относят:

• молибден;
• хром;
• ванадий;
• никель;
• марганец;
• бор.

Благодаря легированию повышается коррозионностойкость стали, ее твердость, долговечность и прочие качества. Чтобы иметь полное представление об этом материале, необходимо рассмотреть свойства свариваемости легированных сталей.

Основные виды легированной стали и ее свойства

Легированная сталь подразделяется на три вида:

• низколегированная, легирующие элементы в которой не превышают 2.5%;
• среднелегированная, с элементами от 2.5 до 10%;
• высоколегированная, где элементов содержится более 10%.

В зависимости от преобладания тех или иных элементов, сталь так и называется, например хромистая, ванадиевая, хромоникелевая и т.д. Каждая легированная сталь маркируется по буквам: Х — хромистая, М — молибденовая, В — вольфрамовая, Ф — ванадиевая, Г — марганцевая, К — кобальтовая, Р — борная, Ю — алюминиевая, С — кремневая, Т — титановая, Б — ниобиевая, А — азотная.

Свойства и назначение легированных сталей.

Независимо от своей марки, такая сталь подразделяется по типам:

• нержавеющая;
• жаростойкая;
• кислотостойкая;
• окалиностойкая.

Благодаря разделам по типам определяется область применения каждого вида материала.

Низколегированный материал: характеристики

Низколегированные изделия наиболее распространены, так как свойства таких материалов модифицируются различными элементами. Это необходимо для того, чтобы обеспечить максимальную твердость, коррозийную стойкость, прочность, а также ударную вязкость, в отличие от материала, содержащего углерод. Чтобы добиться подобных качеств, сплавы подвергают термообработке.

В случае когда в низколегированном изделии большой процент углерода, чаще всего оно трудно сваривается. Ну, а при снижении углерода от 0.1 до 0.3% свариваемость максимально увеличивается, увеличивается и формуемость с сохранением прочности.

К самому популярному варианту относится нержавеющая сталь. Такой материал содержит минимум 10% хрома. Она способна противостоять образованию коррозии и пятен, в отличие от обычной модификации.

Свариваемость легированной стали

Легированная сталь нашла свое широкое применение в конструкциях мостов, высоких башнях и подъемном оборудовании.

Схема особенностей сварки высоколегированных сталей.

Благодаря повышенной ударной прочности, твердости, эластичности, используя инновационные дизайны, свариваются наиболее легкие конструкции и при этом происходит значительная экономия.

Сваривается подобная композиция довольно непросто, и этот процесс является сложным, который требует знаний и подготовки.

Проблема может состоять в том, что термическая обработка закаленной стали может привести к растрескиванию, в случае если не принять меры осторожности при свариваемости сталей.

Свойства стали, такие как прочность, твердость и пластичность, обеспечиваются воздействием специальных температур. Это называется закалкой и отпуском.

Принцип закалки заключается в возрастающем нагреве металла в печах до необходимой температуры. Сталь при такой температуре находится определенное время, далее резко подвергается охлаждению до комнатной температуры.

Первоначально закаленная сталь является хрупкой, а для восстановления пластичности важно произвести второй этап закалки, при котором сталь нагревается промежуточной температурой на протяжении требуемого времени и далее подвергается охлаждению.

Подобные процессы способны изменять микроструктуру стали, чтобы придать ей необходимые механические свойства. Даже несмотря на то что, используя различные способы сварки, легированная сталь подвергается неоднократному процессу нагревания и охлаждения.

При закалке, так же как и при сварке, материал приобретает твердость, хрупкость и склонность к растрескиванию из-за внутреннего напряжения.

Немаловажный фактор — это повышение температуры и скорость охлаждения, а также присутствие легирующих составляющих (их количество).

Чем опасен обычный водород?

Меры предупреждения деформирования сварных изделий из легированной стали.

При сваривании легированной стали самым опасным из газов является водород, так как он способен спровоцировать образование трещин. Как правило, он может проникнуть с влажными электродами или при других обстоятельствах, связанных с некачественной обработкой швов.

Чаще всего он поглощается при расплаве в атомарной форме, во время повышения температур, вследствие чего он отклоняется.

Так, применение низководородных электродов используют при сваривании сплавов стали в ограниченном месте. Такие электроды должны храниться в сухих местах, чтобы избежать впитывания влаги.

Особенности сварки легированной стали

При сварке подобной стали можно использовать любые методы, выбор которых может зависеть только от целей экономии и практичности.

Но все-таки важно соблюдать меры безопасности. К ним относится:

• минимальный расход водорода;
• нагревание свариваемого материала.

Это необходимо, чтобы исключить холодные трещины. С учетом этих причин экранированная сварка должна производиться с применением низководородных электродов. При этом выбор присадочного металла должен соответствовать металлу свариваемого шва не по химическому составу, а с учетом механических свойств, которые образуются в процессе термообработки. Большинство электродов не соответствует принятым стандартам специального назначения.

Содержание газа вольфрама в дуговой сварке является оптимальным, для того чтобы минимизировать содержание водорода.

Сваривание легированной стали должен выполнять только квалифицированный мастер и с соблюдением технологических правил. Сварка должна производиться в кратчайшие сроки и желательно в непрерывном режиме. Сваривать сталь, предрасположенную к образованию трещин, следует в закрытом пространстве, где температура должна быть не ниже 40 градусов.

Свариваемый материал должен быть абсолютно чистым и сухим, и на нем не должно быть влажных образований. Сварка должна выполняться при постоянном переменном токе, который выбирается с учетом толщины стали.

При обработке высоколегированной стали можно применять также ручную дуговую или механизированную сварку с применением флюса или с использованием защитных газов.

moyasvarka.ru
