Легированная сталь: применение, классификация и маркировка
Уже более 3 000 лет человечество обрабатывает железо изготавливая различные орудия, машины, домашнюю утварь. Несмотря на относительно высокие механические свойства этого металла его разрушение в результате коррозии не способствует долговременному использованию железных изделий на открытом воздухе.
Ещё одним существенным ограничением в использовании данного металла является его невысокие эстетические качества. Чтобы существенно улучшить данные свойства при производстве стали используются добавки придающие устойчивость к окислению, появлению на её поверхности блеска и существенному увеличению прочности металла.
Что такое легированная сталь
Это углеродистая сталь для улучшения технологических свойств которой введены специальные легирующие элементы. Процент добавок в составе невелик, но даже при незначительной концентрации, физические свойства металла улучшаются в несколько раз.
В зависимости от вида используемых добавок при производстве стали металл приобретает следующие свойства:
- неподверженность коррозии;
- упругость;
- тугоплавкость;
- прочность.
Для придания перечисленных качеств в состав добавляют следующие металлы:
- хром;
- никель;
- молибден;
- вольфрам;
- медь.
Зачастую в углеродистую сталь достаточно добавить 1 — 3% легирующих элементов для придания ей необходимых свойств и качеств.
Видео:
Виды легированных сталей
От процентного содержания добавок стали разделяются на:
- Низколегированные — содержание добавок менее 2,5%
- Среднелегированные — 2,5 — 10%.
- Высоколегированные — более 10%.
Также легированные стали подразделяются на следующие виды:
- конструкционные;
- инструментальные;
- с особыми физическими свойствами.
Конструкционные и инструментальные изделия используются в тех областях применения металлов, где необходима повышенная прочность. Легированные стали с особыми физическими свойствами могут быть устойчивыми к коррозии, высокой температуре и к химически агрессивным средам.
Маркировка легированных сталей
Из-за большого разнообразия сплавов с улучшающими добавками появилась необходимость в их маркировке. Легированные стали классификация и маркировка которых будет приведена ниже очень легко идентифицировать по буквенному обозначению, а также по указанию процентного состава тех или иных веществ в металле.
Расшифровка
Маркировка включает в себя буквы, которые обозначают предназначение металла.
- Ж, Х, Е — обозначение нержавеющих, хромистых и магнитных сплавов.
- Я — хромоникелевая нержавеющая сталь.
- Ш — шарикоподшипниковая.
- Р — режущая.
- А, Ш — качественная и высококачественная легированная сталь.

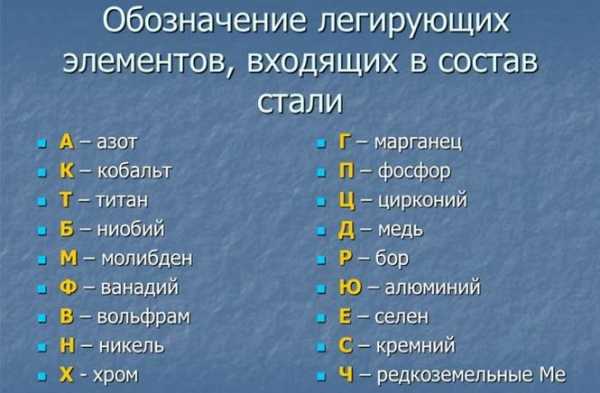

Также в сплавах могут содержаться следующие элементы:
- Азот — А
- Алюминий — Ю
- Бериллий — М
- Бор — П
- Вольфрам — В
- Ванадий — Ф
- Кобальт — К
- Кремний — С
- Марганец — Г
- Медь — Д
- Молибден — М
- Магний — Ш
- Ниобий — Б
- Никель — Н
- Селен — Е
- Титан — Т
- Фосфор — П
- Хром — Х
- Цирконий — Ц
- Редкоземельные металлы — Ч
Если легированные стали маркировка которых после букв не имеет цифр не содержат ниобия, молибдена, ванадия, алюминия, азота, бора, титана, циркония и редкоземельных металлов, то это будет говорить о том, что в материале содержание легирующего элемента менее 1,5%. Для перечисленных выше металлов имеется исключение из данного правила, по причине влияния на механические свойства сплава даже десятых долей процента.

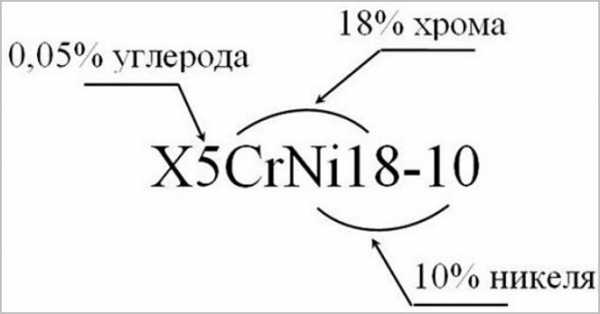

Если перед буквенным обозначением стоит цифра, то это показатель содержания кремния, а расположение цифр после буквы указывает процентное соотношение обозначенных химических элементов.
Видео:
Применение легированных сплавов
Благодаря высоким эксплуатационным характеристикам легированная сталь применение находит в машиностроении, изготовлении инструментов, труб и строительных материалов.
Детали машин обычно изготавливают из перлитных металлов. К этой категории материалов относятся низколегированные и среднелегированные стали, которые после отжига имеют структуру позволяющую легко обрабатывать металл с помощью режущего инструмента.
Низколегированные стали благодаря повышенным прочностным характеристикам позволяют существенно экономить денежные средства при строительстве крупногабаритных сооружений и машин. Например, в судостроительстве благодаря использованию материала удаётся уменьшить толщину применяемого металла.
Легированные стали с добавками хрома широко используются для производства изделий, которые устойчивы к воздействия молочной и уксусной кислоты, а также следующих деталей работающих под значительным давлением:
- Поршневые пальцы, карданные крестовины и другие изделия предназначенные для эксплуатации в условиях повышенного износа.
- Кулачковые муфты, плунжеры и шлицевые валики.
- Шестерни коробок передач и червячные валы, а также другие изделия для работы на малых и средних скоростях.

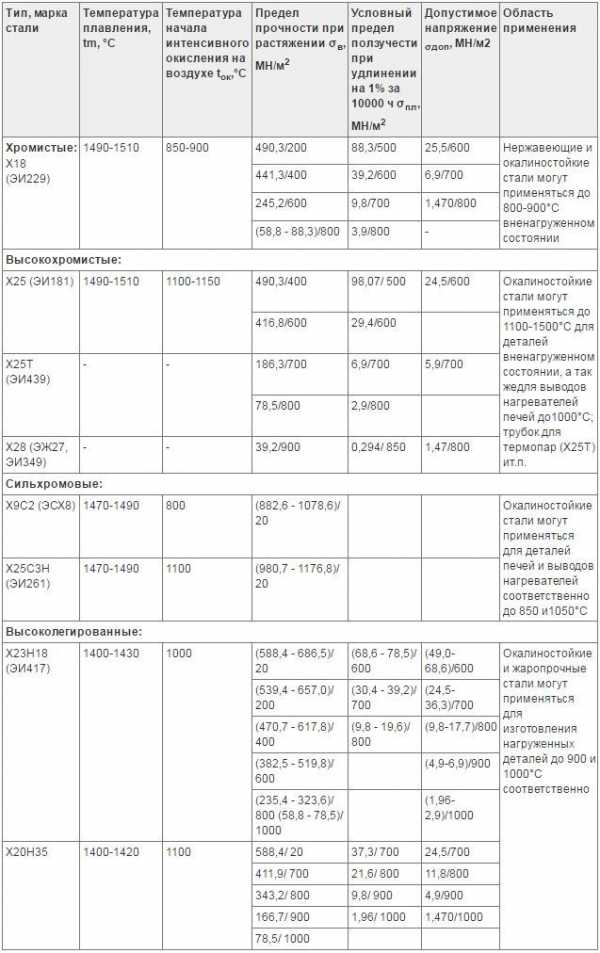

Высоколегированная сталь широко используется для производства деталей устойчивых к коррозионному разрушению. Такие изделия также устойчивы к высоким температурам и способны работать в условиях до +1100 градусов.
Некоторые виды сплавов благодаря особым тепловым качествам имеют специальное применение, например:
- ЭН42 — материал обладает коэффициентом расширения таким же как и у стекла, поэтому применяется в качестве электродов в лампах накаливания.
- Х8Н36 — обладает постоянной упругостью, которая не изменяется в температурных пределах от минус 50 до +100 градусов. Благодаря неизменяемой упругости такой материал широко используется для
производства пружин для часовых механизмов и стрелочных измерительных приборов. - И36 — сплав обладает нулевым коэффициентом температурного расширения, поэтому идеально подходит для изготовления различных эталонов и калибровочных изделий.

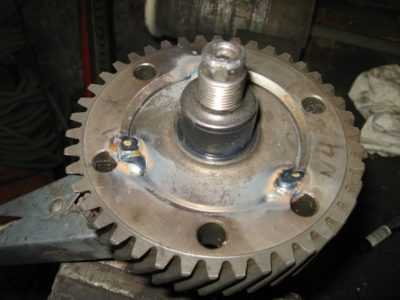

Сварка легированных сталей: особенности
Легированные сплавы обладают хорошей пластичностью, поэтому из них можно изготовить сложные конструкции методом сварки. По причине различного содержания добавок каждый тип легированных изделий имеет свои особенности.
Сварка низколегированных сталей
Особенность сварных соединений низколегированных сталей заключается в высокой сопротивляемости холодным трещинам и хрупкому разрушению. Но, такие свойства соединительного шва можно достичь только при правильном сваривании.
Если процесс предварительного нагрева будет нарушен либо сварной шов подвергнется слишком быстрому остыванию металл может получить в местах соединения микроскопические повреждения, которые значительно уменьшат прочность всей конструкции.

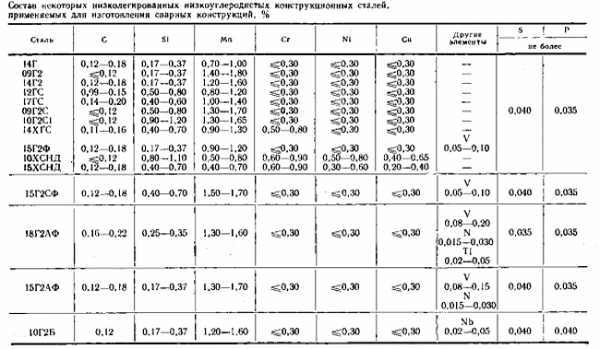

Низколегированные стали марки 10Г2СД, а также 14ХГС и 15ХСНД свариваются с использованием аппарата постоянного тока с обратной полярностью. Электроды для сваривания должны иметь фтористо-кальциевое покрытие. Величина сварочного тока должна точно соответствовать типу электрода, толщине металла и типу сплава. Несоблюдение этого требования также отразится на качестве сварного шва и, как следствие, на прочности изготавливаемой конструкции.
Сварка низколегированной стали должна осуществляться без перерыва, чтобы весь шов был выполнен без при температуре металла не менее 200 градусов. Средняя скорость сварки составляет 20 м/ч, при напряжении 40 В и силе тока 80 А.
Видео:
Сварка среднелегированных сталей
При изготовлении конструкций из среднелегированных сталей необходимо использовать сварочные материалы, в которых содержание легирующих элементов должно быть меньше, чем в свариваемом материале.
Только при использовании таких материалов можно добиться получения шва с высокой устойчивостью к деформации. Если при изготовлении изделий из среднелегированных сталей толщина листа не превышает 5 мм, то высокого качества соединения можно достичь при использовании аргонодуговой сварки.
Если для соединения деталей используется газовая сварка, то в качестве источника горения следует применять ацетилен в смеси с кислородом.

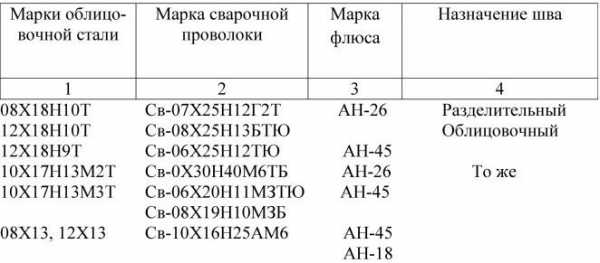

Сварка высоколегированных сталей
Если для производства металлических деталей применяется высоколегированная сталь, то в этом случае следует применять сварочное оборудование с минимальным тепловым захватом материала. Это необходимо для снижения вероятности коробления металла во время сварки, по причине большого содержания в составе металла различных примесей.
Электрическая сварка высоколегированных сплавов осуществляется с использованием электродов с фтористокальциевым покрытием. В этом случае удаётся добиться высоких показателей механической и химической прочности сварного шва.
Применение газовой сварки при изготовлении конструкций из высоколегированных сталей нежелательно. В исключительных случаях возможно использование газовой сварки для соединения жаропрочного высоколегированного стального листа толщиной не более 2 мм.
Видео:
Заключение
Применение легированных сплавов при изготовлении металлических деталей и конструкций позволяет придать ним необходимые физические качества. При работе с такими металлами обозначение легирующих элементов в стали помогает подобрать заготовку с нужными параметрами, из которой затем будет изготовлена конструкция.
При использовании таких сплавов необходимо не только знать их состав, но и способы соединения при помощи сварки. Поэтому если следовать рекомендациям изложенным в данной статье, то можно получить высококачественное изделия с заданными параметрами.
Загрузка…plavitmetall.ru
Легированная сталь
Легированная сталь — это сталь, включающая в себя разные легирующие элементы, придающие стали нужные механические и физические свойства. Также эти элементы значительно повышают стойкость к коррозии, стойкость к хрупкости и повышают прочность. В качестве легирующих элементов часто применяют:
- азот;
- медь;
- никель;
- хром;
- ванадий.
Это классические добавки, которые максимально применяются в производстве. Легированная сталь разделяют на три основных класса:
- низколегированную;
- высоколегированную;
- среднелегированной.
Классификация легированных сталей производится из учета процентного содержания легируемых элементов. Каждый из этих типов стали получают металлургическим путем, однако в отдельных случаях может выполняться легирование только определенной поверхности, чтобы придать необходимые прочностные свойства изделиям и деталям. Легированная сталь приобретает свои свойства на различных этапах производства металла, по мере добавления легирующих элементов. Легированная сталь может включать в себя от одного до нескольких легируемых элементов, которые повышают конструкционную прочность сплава. Легированная сталь выпускают в нескольких основных типах:
- инструментальную;
- конструкционную;
- сталь, имеющая особые химические и физические свойства.
Маркировка легируемых сталей
Маркировка легируемых сталей производится с помощью букв, которые показывают какой легирующий элемент содержится в сплаве, и цифрами, определяющими среднее содержание этого элемента в процентах. Цифры вначале названия марки указывают, сколько углерода содержит материал. Если указано две цифры — содержаться сотые доли процента, если одна — десятые. Маркировка легируемых сталей может иметь дополнительные обозначения. Например, присутствуют распространенные обозначения:
- Р — быстрорежущая;
- Ш – шарикоподшипниковая;
- А — автоматная;
- Л — полученная литьем;
- Э — электротехническая.
На содержание азота указывает буква А, находящаяся в середине марки. Две буквы А (АА), показывают состав особо чистой стали и эти буквы стоят в конце. Сталь особо высокого качества в конце марки имеет букву Ш. Примеры маркировки легированных сталей:
18ХГТ означает:
- 0,18% С;
- 1% Cr;
- 1% Mn;
- 0,1% Ti.
Сталь 30ХГСА содержит:
- 0,30% С;
- 0,8-1,1% Cr;
- 0,9-1,2% Mn;
- 0,8-1,25% Si.
Назначение легируемых сталей
Назначение легируемых сталей очень разнообразно, так как, имея в своем составе соответствующие легируемые добавки, такая сталь способна выдерживать разного рода нагрузки, в отличие от обычной. Большинство показателей можно регулировать с помощью добавления нужных легирующих элементов. Основное назначение легируемых сталей — изготовление хирургических инструментов, ювелирного оборудования, различных металлоконструкций, строительной арматуры, промышленных машин, механизмов, испытывающих большие нагрузки при работе. Марки инструментального назначения легируемых сталей используют для изготовления деталей, которые работают под высоким давлением, также их применяют при изготовлении эталонных шестерен, роликов сложной формы, секций кузнечных штампов и т.д.. Другие марки применяют для деталей с повышенной износостойкостью, хорошей прочностью на изгиб, контактной нагрузке, при необходимой замечательной упругости.
Виды легированной стали
Виды легированной стали различают соответственно процентному содержанию легирующих элементов в сплаве. Так классифицируются:
- низколегированные и содержат до 2,5% легирующих элементов;
- среднелегированные, имеющие от 2,5 до 10% легируемых элементов;
- высоколегированные имеют 10 — 50% таких элементов.
Виды легированной стали включают в себя также нержавеющие, имеющие великолепные свойства стойкости к химической и электрохимической коррозии. Специальные жаростойкие, имеющие хорошую стойкость химическому разрушению в газовой среде при температуре выше 500 С, но при этом они работают в слабо нагруженном состоянии или не нагруженном. Жаропрочные стали, которые работают при больших нагрузках в течение достаточного времени и при этом сохраняющие достаточную жаростойкость. Виды легированной стали конструкционной бывают:
- качественной;
- высококачественной;
- очень высокого качества.
427
metallsmaster.ru
Легированные стали
Легированными называются стали, в составе которых есть легирующие компоненты. Данные компоненты оказывают влияние на структуру и свойства стали. Производство легированных сталей занимает значительную долю среди общего объема выплавляемых сталей. А именно четвертую часть. При этом особое значение придается рациональному выбору легирующих компонентов.
Для чего нужно легирующие элементы и для чего они нужны?
Легирующие элементы – это химические элементы, используемые для улучшения механических свойств стали. Благодаря легированию сталь становится более износостойкой в различных условиях эксплуатации.
Где используются легированные стали?
Легированные стали используются, в основном, для ответственных сооружений различного назначения. Например, для изготовления деталей машин, подвергающихся большой нагрузке, для изготовления оборудования, сложных конструкций. Строительство – основная область применения легированных сталей.
Классификация легированных сталей.
Существует несколько классификаций легированных сталей
Легированная сталь прежде всего определяется легирующими элементами. Поэтому легированную сталь делят на кремнистую, кремнемарганцевую, хромомарганцевую. Это отражается и в маркировке сталей. Сталь, легированная Бором обозначается буквой «Р», сталь, легированная хромом – «Х», марганцем – «Г», кремнием – «С».
В зависимости от сферы назначения, легированные стали могут быть конструкционными, инструментальными и сталями с особыми свойствами. К сталям с особыми свойствами относят нержавеющие, жаростойкие и износостойкие стали.
Легирующие элементы оказывают огромное влияние на качество стали. Как и почему это происходит? Во время процесса легирования присадки начинают взаимодействовать с углеродом и железом. При этом, легирующие элементы образуют фазы, выражающиеся в комбинации двух или более металлов. Существуют такие понятия, как легированный феррит (твердый раствор), легированный аустенит (твердый раствор легирующего элемента в гамма-железе) и легированный цементит (твердый раствор легирующего элемента в цементите).
К аустенитам относят такие химические легирующие компоненты, как никель, медь, кобальт, марганец, углерод, азот. К ферритам относятся молибден, вольфрам, ванадий, хром, титан, алюминий и т.д.
Концентрация легирующих компонентов в стали может варьироваться. В случае, если она составляет менее 0,1%, такая сталь называется низколегированной. Выделяют, так же, высоколегированные и среднелегированные стали.
Сварка легированных сталей
В связи с тем, что легированные стали обладают высокой чувствительностью к напряжению при нагрузках, они требуют соблюдения особых условий при сварке. Главное, чему стоит уделить внимание – выбор сварочных материалов и защитных средств. Условия высокой пластичности сварного шва и высокой сопротивляемости трещинам возможно в том случае, если содержание углерода в присадочном металле не превышает 0,15%. Разделка кромок должна быть широкой. Для того, чтобы избежать сварочных напряжений, следует избегать жестких узлов и скопления швов.
Легированная сталь отличается высоким качеством и хорошими эксплуатационными характеристиками.
metallsk.ru
Что такое конструкционные легированные стали и где их используют
SolidIron.ru > Сталь > Что такое конструкционные легированные стали
Легированная конструкционная сталь – незаменима при производстве в строительстве и машиностроении. Это связано с тем, что она обладает определённым механическим, физическим и химическим свойством. Определённое свойство задаётся содержанием того или иного элемента, за счёт содержания которого будет наделение определённым качеством.
Состав стали
Легированная сталь в своём составе использует элементы:
Марганца (Mn) — Г; кремния (Si) — С; хрома (Cr) — Х; никеля (Ni) — Н; меди (Cu) — Д; азота (N) — А; ванадия (V) — Ф; ниобия (Nb) — Б; вольфрама (W) — В; селена (Se) — Е; кобальта (Co) — К; бериллия (Be) — Л; молибдена (Mo) — М; бора (B) — Р; титана (Ti) — Т; алюминия (Al) — Ю.
Помимо того, что входят основные элементы, сделано добавление таких, как:
- Хрома.
- Никеля.
- Кобальта.
- Алюминия.
- Ванадия
Главный из наиболее важных параметров, по которым сталь делят на разнообразные классы – это их химический состав элементов.
Остальные добавления задают металлу отличительные качества. Добавленный хром задаёт сплаву повышенный уровень на прочности и текучести, несмотря на это, сохраняя приемлемый уровень вязкости. Добавление вольфрама обеспечивает сплаву норму твёрдости и задаёт хороший уровень устойчивости во время отпуска. Добавление молибдена задаёт уровень прокаливаемости и повышает уровень пластичности и вязкости.
Различия состава варьируются от общего процента легирующих элементов:
- На высоколегированные – больше 10%.
- На среднелегированные – больше 2.5 – 10%.
- На низколегированные – не более 2.5%.
Конструкционные легированные стали имеют определённое преимущество после термообработки, в отличие от углеродистых. Это говорит о том, что элементы легирования значительно влияют на диффузионные процессы, что протекают при термообработке. В материал добавлено большее количество элементов легирования, потому они приходят под видом сортовых прокатов, это круглые, квадратные, шестигранные, а иногда как калибровочные листы, поковки и прочие полуфабрикаты.
к содержанию ↑Как маркируется конструкционная легированная сталь
Марки конструкционных легированных сталей состоят из букв и цифр. Литерами называют легирующие элементы, каждый из которых имеет вхождение в состав. Цифра говорит о количественном нахождении углерода и легирующего элемента.
Маркируются они таким образом. В начало ставится число из двух знаков, которое выражает приблизительный усреднённый уровень содержащегося углерода, который указан в сотой доли процентов. Литеры указывают на легирующие элементы. Действующими маркировками считаются: X-Сг, Н — Ni, M-Mo, Г — Мп, Д — Cu, В-W, Ф-V, Б — Nb, Р — В, К-Со, С-Si, Т — Ti, Ц — Zr, Ю — А1, П — Р, А-N. Цифры после литеры обозначает усреднённое вхождение указанного элемента в проценте.
В случае, когда содержащийся элемент имеет содержание меньше чем 1%, то цифру не ставят. Если в конце имеется литера «А», значит, сталь имеет высокое качество. Это означает, что содержащаяся сера и фосфор имеют количество не более 0.02%.
к содержанию ↑Где применяется конструкционная легированная сталь
Так как сфера применения конструкционной стали весьма широка, важно знать, область использования материала, и какая марка для чего применяется.
- 60С2(А) – для рессор, для производства которых используется полосовая сталь толщины от 3 до 16 мм. Пружинных лент, толщины от 0.08 до 3 мм. Витых пружин из 16 мм проволоки.
- 70СЗА – для тяжелонагруженных пружин с ответственным назначением. Склонная к графитизации сталь.
- 50ХГ(А) – для рессор, для производства которых требуется полосовая сталь от 3 до 18 мм толщины.
- 50ХФА(ХГФА) – для ответственных пружин и рессор, которые работают на повышенных температурах, что не превышают 300 градусов, или же для подвергаемых частым переменным нагрузкам.
- 60C2XA – для больших высоконагруженных пружин и рессор с ответственным назначением.
- 60C2h3A(C2BA) – для ответственных высоконагруженных пружин и рессор, которые выполнены из пружинных лент и калиброванных сталей.
- 20Х – для кулачковых муфт, втулок, шпинделей, направляющих планок, плунжеров, оправок, копиров, шлицевых валиков и пр.
- 40Х – для зубчатых колёс, шпинделей и валов в подшипниках качения, червячных валов.
- 45Х, 50Х – для зубчатых колёс, шпинделей, валов в подшипниках качения, червячных и шлицевых валов, а также других деталей, которые работают на средней скорости при среднем давлении.
- 38ХА – для зубчатых колёс, которые работают на средней скорости при среднем давлении.
- 45Г2, 50Г2 – для крупных малонагруженных деталей, в том числе валов, зубчатых колёс на тяжелых станках и пр.
- 18ХГТ – для деталей, которые работают на большой скорости при высоком давлении и нагрузке.
- 20ХГР – для тяжелонагруженных деталей, которые работают на большой скорости и нагрузке.
- 15ХФ – для некрупных деталей, что подвергаются цементации и закалке с низким отпуском.
- 40ХС – для мелких деталей, которые обладают высоким уровнем прочности.
- 40ХФА — для ответственных и высокопрочных деталей, которые подвержены закалке и высокому отпуску. Для мелких и средних деталей со сложной формой, которые работают на износ. Также ответственных сварных конструкций, что работают в условиях знакопеременной нагрузки.
- 35ХМ – для валов, деталей турбин и крепежа, что работают на повышенных температурах.
Так как каждый вид стали имеет свои определённые преимущества, важно понимать какие для чего будут наиболее подходящими. В качестве основных деталей, которые испытывают серьёзные нагрузки и имеют высокий уровень износа, легированные конструкционные стали их марки и применение является незаменимым.
solidiron.ru
Углеродистые и легированные стали
Р Е Ф Е Р А Т
на тему: «Углеродистые и легированные стали»
Углеродистой сталью называется сплав железа с углеродом (содержание углерода до 2%) с примесями кремния, серы и фосфора, причем главной составляющей, определяющей свойства, является углерод. Процентное содержание элементов в стали примерно следующее: Fe — до 99,0; С — 0,05-2,0; Si – 0,15-0,35; Mn – 0,3-0,8; S – до 0,06; P – до 0,07. В зависимости от содержания углерода углеродистые стали подразделяют на низкоуглеродистую (до 0,25% С), среднеуглеродистую (0,25-0,6% С) и высокоуглеродистую (более 0,6% С). Различают углеродистые стали обыкновенного качества и качественную конструкционную. К первой группе относится горячекатаная (сортовая, фасонная, толстолистовая, тонколистовая, широкополосная) и холоднокатаная (тонколистовая) сталь; во вторую входят горячекатаные и кованые заготовки диаметром (или толщиной) до 250 мм, калиброванная сталь и серебрянка. Углеродистая сталь — наиболее распространённый вид чёрных металлов.
Конструкционной углеродистой сталью называется сталь, содержащая углерода до 0,65-0,70% (в виде исключения производят конструкционные стали с содержанием 0,85% углерода). Конструкционная сталь идет для изготовления деталей машин и конструкций. Она должна обладать достаточной прочностью, хорошо сопротивляться удару и в то же время хорошо обрабатываться.
По качеству конструкционная сталь делится на три группы:
— обыкновенного качества;
— повышенного качества;
— качественная.
Сталь обыкновенного качества – сталь широкого потребления, идет для строительных конструкций, крепежных деталей, листового проката, заклепок, труб, арматуры, мостов, профильного проката.
Сталь повышенного качества идет для паровозных и вагонных осей, бандажей, котлов, проволоки и т.д.
Качественная сталь идет для деталей, требующих более высокой пластичности, сопротивления удару, работающих при повышенных давлениях: для зубчатых колес, труб, винтов, болтов, для деталей, подлежащих цементации, для сварных изделий.
Инструментальной углеродистой сталью называется сталь с содержанием углерода от 0,7% и выше. Эта сталь отличается высокой твердостью и прочностью и применяется для изготовления инструмента. Инструментальная углеродистая сталь делится на качественную и высококачественную. Содержание серы и фосфора в качественной инструментальной стали – 0,03% и 0,035%, в высококачественной – 0,02% и 0,03% соответственно.
Выпускается по ГОСТ 1435-90 следующих марок: У7; У8; У8Г; У9; У10; У11; У12; У13; У7А; У8А; У8ГА; У9А; У10А; У11А; У12А; У13А. Стандарт распространяется на углеродистую инструментальную горячекатаную, кованую, калиброваную сталь, серебрянку.
К группе качественных сталей относятся марки стали без буквы А, к группе высококачественных сталей, более чистых по содержанию серы и фосфора, а также примесей других элементов — марки стали с буквой А. Буквы и цифры в обозначении этих марок стали означают: У — углеродистая, следующая за ней цифра — среднее содержание углерода в десятых долях процента, Г — повышенное содержание марганца.
Применение инструментальной углеродистой стали
К недостаткам углеродистой стали относятся:
— отсутствия сочетания прочности и твердости с пластичностью;
— потеря твердости и режущей способности при нагревании до 200°C и потери прочности при высокой температуре;
— низкая коррозионная устойчивость в среде электролита, в агрессивных средах, в атмосфере и при высоких температурах;
— низкие электротехнические свойства;
— высокий коэффициент теплового расширения;
— увеличение веса изделий, удорожание их стоимости, усложнение проектирования вследствие невысокой прочности этой стали.
Легированные стали:
Легированной называется сталь, в которой наряду с обычными примесями имеются легированные элементы, резко улучшающие ее свойства: хром, вольфрам, никель, ванадий, молибден и др., а также кремний и марганец в большом количестве. Примеси вводятся в процессе плавки.
По химическому составу (ГОСТ 5200) легированная сталь делится на три группы:
— низколегированная сталь – не более 2,5% примесей;
— среднелегированная – 2,5-10%;
— высоколегированная – свыше 10%.
Легированная сталь обладает ценнейшими свойствами, которых нет у углеродистой стали, и не имеет ее недостатков. Применение легированной стали повышает долговечность изделий, экономит металл, увеличивает производительность, упрощает проектирование и потому в прогрессивной технике приобретает решающее значение. По назначению легированные стали делят обычно на конструкционные стали, инструментальные стали и стали с особыми свойствами (электротехнические, нержавеющие, жаропрочные и др.).
Конструкционная легированная сталь делится на качественную, высококачественную А и особовысококачественную Ш (электрошлакового переплава).
В зависимости от основных легирующих элементов эта сталь подразделяется на группы:
Хромистая сталь имеет очень широкое применение. Хром оказывает положительное влияние и является недорогой примесью. Сталь марок 15Х, 20Х, 30ХА применяются для деталей автотракторной и автомобильной промышленности. Хромистые стали с высоким содержанием углерода (0,9-1,1%) и хрома (0,8-1,65%) идут на изготовление колец, шариков и роликов шарикоподшипников. Их марки: ШХ6, ШХ9, ШХ15СГ, ШХ10. Обладают хорошей твердостью.
Марганцевая сталь после соответствующей химико-термической обработки приобретает высокую твердость, не снижая пластичности. Обрабатывается лучше, чем углеродистая. В производстве широко применяется сталь марок 15Г, 20Г, 30Г и др. Высокая износоустойчивость.
Хромоникелевая сталь является одной из самых распространенных конструкционных сталей, так как после термообработки приобретает высокую твердость, прочность, упругость и сопротивление ударным нагрузкам; ее марки — 20ХНА, 12Х2Н4А, 12ХН3А
Хромокремнистая сталь обладает высокой твердостью и упругостью после термической обработки и широко применяется для изготовления рессор и пружин.
Хромомарганцевая сталь частично заменяет хромоникелевую (в целях экономии никеля). Широко применяется сталь марок 20ХГ, 20ХГР, 40ХГР, 30ХСС, 18ХГТ; последняя идет для автомобильных деталей.
Хромомарганцевокремнистая сталь (хромансиль) является заменителем хромомолибденовых сталей. При малом содержании углерода хорошо штампуется и сваривается. Марка — 25ХГСД, 14ХГСА, 30ХГСА.
Хромованадиевая сталь обладает высокой прочностью, пластичностью, твердостью, упругостью. Сталь марки 50ХВА идет для ответственных пружин, марки 15ХФ — для валов, шестерен, муфт.
Хромомолибденовая сталь обладает высокой пластичностью и хорошей свариваемостью, многие из этих сталей теплоустойчивы при температурах 400-500°C. Сталь марок 30ХМА служит для изготовления роторов, осей, зубчатых колес.
Хромоникелевольфрамовая и хромоникелемолибденовая стали предназначаются для нагруженных деталей машин, зубчатых колес, коленчатых валов, высоконагруженных шатунов. Марки этой стали — 30ХНВА, 40ХНВА, 40ХНМА, 25Х2Н4ВА.
Инструментальная легированная сталь. Эта сталь идет для изготовления различного инструмента: ударно-штампового, измерительного, режущего. Она имеет ряд преимуществ перед инструментальной углеродистой сталью. Штампы из углеродистой стали обладают высокой твердостью и прочностью, но плохо сопротивляются удару. Метчики, развертки и другие длинные и тонкие инструменты из углеродистой стали при закалке получаются хрупкими, они ненадежны в работе и часто ломаются.
mirznanii.com
Сталь легированная — общие понятия
Справочная информация
Сталь легированная.
При введении в углеродистые стали специальных легирующих добавок (Cr, Mn, Ni, Si, W, Mo, Ti, Co, V и др.) достигается значительное улучшение их физико-механических свойств (например, повышение предела текучести без снижения пластичности и ударной вязкости и т.д.).
Легирующие добавки, растворяясь в железе, искажают и нарушают симметрию его кристаллической решетки, так как они имеют другие атомные размеры и строение внешних электронных оболочек.
Чаще всего увеличивается карбидосодержащая фаза за счет уменьшения углерода в перлите, что соответственно увеличивает прочность стали.
Многие легирующие элементы способствуют измельчению зерен феррита и перлита в стали, что значительно повышает вязкость стали.
Некоторые легирующие элементы расширяют область аустенита, снижая критические точки Ас3, а другие, наоборот, сужают эту область.
Большое значение имеет способность большинства легирующих элементов повышать прокаливаемость стали на значительную толщину, задерживая переход аустенита в другие структуры, что создает возможность закаливать стали при умеренных скоростях охлаждения. При этом уменьшаются внутренние напряжения и снижается опасность появления закалочных трещин.
Согласно существующим стандартам легированные стали классифицируют по назначению, химическому составу и микроструктуре.
По назначению легированные стали разделяют на три класса:
1. Конструкционные (машиноподелочные и строительные),
2. Инструментальные стали,
3. Стали с особыми физико-химическими свойствами.
Для обозначения марок сталей принята буквенно-цифровая система.
Легирующие элементы обозначаются буквами:
С – кремний,
Г – марганец,
X – хром,
Н –никель,
М – молибден,
В – вольфрам,
Р – бор,
Т – титан,
Ю – алюминий,
Ф –ванадий,
Ц – цирконий,
Б – ниобий,
Д – медь,
К – кобальт,
П –фосфор и т.д.
Цифры стоящие перед буквами, показывают содержание углерода в конструкционных сталях в сотых долях процента, в инструментальных — в десятых долях процента.
Цифры стоящие за буквами, показывают содержание легирующих элементов в процентах. Если содержание элементов не превышает 1,5 %, то цифры не ставят.
Буква А, стоящая в конце марки стали, означает, что сталь высококачественная.
Например, сталь марки 35ХНЗМА – высококачественная, содержащая 0,35 % С, 1 % Сг, 3 % Ni, 1 % Mo.
По химическому составу легированные стали делят на три класса:
1. низколегированные с общим содержанием легирующих элементов до 2,5 %;
2. среднелегированные – от 2,5 до 10%;
3. высоколегированные, содержащие более 10 % таких элементов,
например нержавеющая сталь 12Х18Н10Т.
В зависимости от структуры, которую получают легированные стали после нормализации, их делят на пять классов:
1. перлитная сталь,
2. мартенситная сталь,
3. аустенитная сталь,
4. ферритная сталь,
5 карбидная сталь (ледебуритная сталь).
Большинство конструкционных и инструментальных сталей относится к сталям перлитного класса. Такие стали содержат незначительное количество легирующих элементов (не более 5…6 %), хорошо обрабатываются давлением и резанием. После нормализации имеют структуру перлита (сорбита, троостита). После закалки и отпуска заметно повышают механические свойства.
yaruse.ru
Низколегированные стали: классификация и применение
Легированными сталями называют такие стали, которые получают свои улучшенные свойства за счет:
— одного или нескольких специальных легирующих элементов;
— более высокого содержания, чем в обычных углеродистых сталях таких элементов как магний и кремний.
Легированные стали содержат марганец, кремний и медь в более высоких концентрациях, чем это допускается для обычных углеродистых сталей (1,65 % по марганцу; 0,60 % по кремнию и 0,60 % по меди).
Легирующие элементы повышают механические и технологические свойства сталей. Обычно легированные стали делят на три группы по суммарному содержанию легирующих элементов (не считая углерода):
— низколегированные стали – менее 5 %;
— среднелегированные стали – от 5 до 10 %;
— высоколегированные стали – более 10 %.
Низколегированные стали
Низколегированные стали образуют группу сталей, которые проявляют более высокие механические свойства по сравнению с обычными углеродистыми сталями. Это является результатом добавок таких легирующих элементов как никель, хром и молибден. Для многих низколегированных сталей главная функция легирующих элементов заключается в увеличении прокаливаемости стали, чтобы оптимизировать затем прочностные и вязкие свойства средствами термической обработки. В некоторых случаях, однако, легирующие элементы применяют для того, чтобы повысить сопротивление стали каким-либо специфическим воздействиям.
Низколегированные стали , в свою очередь, разделяют:
- по химическому составу на базе основных легирующих элементов: никелевые, хромоникелевые, молибденовые, хромомолибденовые и тому подобные стали;
- по термической обработке: закаленные и отпущенные (мартенситные), нормализованные и отпущенные, отожженные и так далее;
- по свариваемости.
Стали могут иметь огромное разнообразие химических составов и, кроме того, одни и те же стали могут получать различные термические обработки. Поэтому существуют определенные «нахлесты» в той классификации низколегированных сталей, которая представлена выше.
По этой причине низколегированные стали чаще делят на четыре больших группы, такие как:
- низколегированные мартенситные (улучшаемые) стали;
- среднеуглеродистые высокопрочные стали;
- шарикоподшипниковые стали;
- теплостойкие хромомолибденовые стали.
Низколегированные мартенситные стали
Низколегированные мартенситные стали характеризуются относительно высокой прочностью с минимальным пределом текучести 690 МПа и хорошей ударной вязкостью и пластичностью, коррозионной стойкостью и свариваемостью. Их также называют низколегированными улучшаемыми сталями, имея в виду улучшение термической обработкой. Из этих сталей изготавливают плиты, листы, прутки, профили и кованые изделия. Они широко применяются для изготовления сосудов под давлением, землеройного и шахтного оборудования, а также ответственных элементов больших стальных конструкций.
Среднеуглеродистые высокопрочные стали
Среднеуглеродистые высокопрочные стали являются конструкционными и имеют очень высокую прочность. Минимальный предел текучести сталей этого класса достигает 1380 МПа.
ГОСТ 4543-71 разбивает эти сплавы на пять групп – по возрастанию степени легирования. По мере увеличения степени легирования возрастает размер сечения изделия, на котором может быть достигнута сквозная прокаливаемость. Самые прочные стали из пятой группы легируются 1,2-1,5 % хрома; 3,0-3,4 % никеля; 0,35-0,45 % молибдена и 0,1-0,2 % ванадия.
Примером такой стали может служить хромомолибденовая сталь 30ХМ из третьей группы по ГОСТ 4543-71 (аналог знаменитой стали 4130, из которой за рубежом делают велосипедные рамы). Минимальные предел текучести стали 30ХМ составляет 735 МПа, минимальный предел прочности – 930 МПа, а минимальная ударная вязкость KCU – 78 Дж/см2.
Шарикоподшипниковые стали
Шарикоподшипниковые стали должны обладать высокой твердостью. Поэтому они обычно имеют содержание углерода около 1 %. Для хорошей прокаливаемости при закалке в масле эти стали имеют от 0,4 дл 1,65 % хрома. Иногда применяют низколегированную подшипниковую сталь (0,10-0,20 % углерода). В этом случае высокой твердости поверхности добиваются цементованием.
Хромомолибденовые теплостойкие стали
Хромомолибденовые теплостойкие стали содержат 0,5-9 % хрома, 0,5-1,0 % молибдена и обычно менее 0,20 % углерода. Их подвергают различным термическим обработкам: нормализации с отпуском, закалке с отпуском или отжигу. Эти стали применяют в нефтегазовом оборудовании, химической промышленности, оборудовании обычных и атомных электростанций для изготовления труб, теплообменников и сосудов высокого давления.
Источники:
Steel Heat Treatment: Metallurgy and Technologies, ed. G. E. Totten, 2006
Гуляев А. П. Металловедение, 1986.
steel-guide.ru
