Лебедки гидравлические ЛВС (тяговое усилие от 1000 до 2200 кгс)
Лебедки ЛВС имеют минимальные массогабаритные показатели в своем сегменте. Оснащены встроенным дисковым тормозом и двусторонним тормозным клапаном, что позволяет удерживать груз и наматывать канат на барабан как по часовой, так и против часовой стрелки без установки в гидросистему агрегата дополнительных элементов. Конструкция лебедок обеспечивает их работу в любом пространственном положении и в самых жестких климатических условиях.
Назначение: Лебедки разработаны для применения в стационарной и мобильной технике для выполнения тяговых и подъемно-транспортных работ.
Особенности: Лебедки гидравлические серии ЛВС обладают малым весом и габаритами. Редуктор и гидравлический тормоз смонтированы внутри барабана. Лебедки могут быть укомплектованы дополнительными опциями: прижимным роликом, аксиально поршневым или героторным гидромотором. (с тормозным клапаном и встроенной гидравлической линией растормаживания для героторных гидромоторов), конечным выключателем последних витков на барабане.
Скачать PDF
Рисунок 1 – Общий вид, габаритные и присоединительные размеры
Рисунок 2 – Общий вид, габаритные и присоединительные размеры
Остальное см. Рис. 1
Рисунок 3 – Общий вид, габаритные и присоединительные размеры
Остальное см. Рис. 1
Рисунок 4 – Общий вид, габаритные и присоединительные размеры
Остальное см. Рис. 1
Рисунок 5 – Общий вид, габаритные и присоединительные размеры
Остальное см. Рис. 1
Рисунок 6 – Общий вид, габаритные и присоединительные размеры
Остальное см. Рис. 1
www.smc.tomsk.ru
Лебедки гидравлические ЛВС (тяговое усилие от 900-1600 кгс) за
Лебедки гидравлические ЛВС (тяговое усилие от 900-1600 кгс)
Основное назначение:
Лебедки ЛВС разработаны для применения в качестве вспомогательных лебедок в установках подъемных (УПА), бурильно-крановых (БКМ) и бурильно-сваебойных машинах (БСМ), а также могут использоваться как самостоятельно действующие механизмы для проведения любых подъемно-транспортных и тяговых работ.
Лебедки ЛГМ предназначены для интенсивной эксплуатации в механизмах с высокими режимами нагрузок. Лебедки отличаются высокими скоростями намотки, увеличенным ресурсом работы и особыми требованиями по надежности.

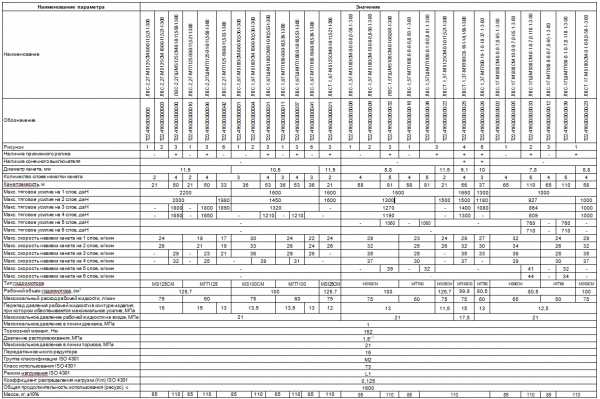

Наименование параметра | Значение | ||||
Наименование | ЛВС-1.6ГА | ЛВС-1.3ГА | ЛВС-1 ГА | ЛВС-0,9ГА | ЛВС-1,6Г |
Обозначение | Т22.555.00.00.00 | Т22.555.00.00.00-01 | Т22.555.00.00.00-02 | Т22.555.00.00.00-03 | Т22.555.00.00.00-11 |
Рисунок | 1 | 1 | 1 | 1 | 2 |
Наличие прижимного ролика | + | ||||
Наличие конечного выключателя | + | ||||
Диаметр каната, дщ*1 | 10,5 | 9,1 | 8,8 | 8 | 10,5 |
Количество слоев намотки каната | 3 | 4 | 4 | 3 | |
Каншшйшьи | 50 | 56 | 58 | 62 | 22 |
Макс, тяговое усилие на 1 слое, даЦ | 1600 | 1300 | 1000 | 870 | 1600 |
Макс, тяговое усилие на 2 слое, даЦ | 1430 | 1180 | 910 | 800 | 1430 |
Макс, тяговое усилие на 3 слое, даЦ | 1300 | 1080 | 830 | 740 | 1300 |
Макс, тяговое усилие на 4 слое, даЦ | — | 770 | 680 | — | |
Макс, скорость навивки каната на 1 слое, до/мин | 21,6 | 21,6 | 27,2 | 29 | 21,6 |
Макс, скорость навивки каната на 2 слое, до/мин | 24,2 | 23,7 | 30 | 31 | 24,2 |
Макс, скорость навивки каната на 3 слое. до/мин | 26,8 | 25,9 | 32,8 | 34 | 26,8 |
Макс, скорость навивки каната на 4 слое, до/мин | — | — | 35,5 | 37 | — |
Типшвямшш*3 | MR100C | MR100C | MR80C | MR50C | MR100C |
Рабочий объем щдешшш. см3 | 99,8 | 99,8 | 80,3 | 51,5 | 99,8 |
Максимальный расход рабочей жидкости, д/мин | 60 | 40 | 60 | ||
Максимальное давление рабочей жидкости на входе, | 17,5 | 14 | 17,5 | ||
Перепаддавления рабочей жидкости в контуре | 14 | 12 | 11 | 13,5 | 14 |
Максимальное давление в линии дренажа, МПа | 1 | ||||
Тормозной момент, Нм | 120 | ||||
Давление растормаживания, МПа | 1.5*1 | ||||
Максимальное давление в линии тормоза. МПа | 21 | ||||
Передаточное число редуктора | 14 | ||||
Группа классификации ISO 4301 | М2 | ||||
Класс использования ISO 4301 | ТЗ | ||||
Режим 4301 | L1 | ||||
Коэффициент распределения нагрузки (Km) ISO 4301 | 0,125 | ||||
Общая продолжительность использования (ресурс), у | 800-1600 | ||||
Масса, кг, ±10% | 65 |
tpk36.ru
Лебедка гидравлическая ЛВС-1Г за | ооо тпк «Максимум»
Описание
Характеристики
Информация для заказа
Лебедка гидравлическая ЛВС-1Г
|
Страна производитель | Россия |
Тип оборудования | Гидравлические |
Состояние | Новое |
Вид оборудования | Лебёдки |
Серия оборудования | ЛГМ |
Вес | 65.0 (кг) |
- Цена: Цену уточняйте
tpk36.ru
СлавПромСтрой -> Каталог: Лебедки гидравлические.
Назад
Продажа со склада (СПб, Москва, Челябинск) от производителя, производство на заводах-изготовителях и поставки
Прайс-лист с ценами запрашивайте в отделе ПТО
Гидравлическая лебёдка применяется в случаях, когда необходимо бесступенчатое изменение скорости и плавная работа. Принцип действия барабанных лебёдок с приводом от ротационного низко-моментного гидромотора подобен принципу действия электрических лебёдок, но частота вращения регулируется не за счёт тока или напряжения, а за счёт регулирования количества жидкости в гидроприводе.
Конструкция лебёдок разработана на базе волнового редуктора с промежуточными звеньями и отличается максимальной универсальностью, минимальной массой, высокой надежностью, мобильность, простотой и удобством в эксплуатации. Применение волнового редуктора позволило снизить массу, увеличить ресурс работы и создать необслуживаемую конструкцию, что позволяет применять лебёдки во всех отраслях промышленности.
Технические характеристики гидравлических грузоподъемных лебёдок ЛВС-2,2Г,ЛВС-3Г,ЛВС-5Г
Наименование параметра | Значение |
Тяговое усилие, кг. |
2200/3000/5000 |
Канатоемкость, м. |
20/70/65 |
Скорость навивки каната, м/мин. |
25,0/10,4/5,5 |
Диаметр каната, мм. |
11,5/13,5/15,0 |
Гидромотор |
МГПК100/МГП160/МГП/315 |
Характеристики гидропривода: |
|
— максимальное давление на входе, МПа |
21/21/21 |
— максимальный перепад давления, МПа |
17,5/17,5/17,5 |
— максимальный расход рабочей жидкости, л/мин. |
80/30/30 |
Габаритные размеры, мм. |
477х360х288/492х375х300/510х390х310 |
Масса, кг. |
85/97/110 |
Лебедка оснащена:
- защитным кожухом;
- встроенным тормозом;
- роликовым клюзом;
- прижимным роликом, обеспечивающим равномерную навивку каната.
Наименование параметра | Значение |
Тяговое усилие, кг. |
5000 |
Канатоемкость, м. |
150 |
Скорость навивки каната, м/мин. |
9,4 |
Диаметр каната, мм. |
15,0 |
Гидромотор |
310.3.28 |
Характеристики гидропривода: |
|
- максимальное давление на входе, МПа |
32 |
- максимальный перепад давления, МПа |
13 |
- максимальный расход рабочей жидкости, л/мин. |
59 |
Габаритные размеры, мм. |
1043х667х793 |
Масса, кг. |
600 |
Лебедка оснащена:
- защитным кожухом;
- встроенным тормозом;
- роликовым клюзом;
- прижимным роликом, обеспечивающим равномерную навивку каната.
Наименование параметра | Значение |
Тяговое усилие, кг. |
12000 |
Канатоемкость, м. |
50 |
Скорость навивки каната, м/мин. |
7,3 |
Диаметр каната, мм. |
17,5 |
Гидромотор |
аксиально-поршневой 310.3.112 |
Характеристики гидропривода: | |
— максимальное давление на входе, МПа |
35 |
— максимальный перепад давления, МПа |
11 |
— максимальный расход рабочей жидкости, л/мин. |
142 |
Габаритные размеры, мм. |
1163х667х793 |
Масса, кг. |
640 |
