Ласточкин хвост своими руками

Деревянное строительство не теряет актуальности в наше время: из бревна по-прежнему возводят дома и бани от эконом до люкс класса. Технологии шагнули далеко вперед и некоторые старые способы изготовления материала были усовершенствованы, но основа осталась неизменной: рубка соединений бруса и бревна по-прежнему осуществляется вручную по разным шаблонам. Далее рассмотрим способ рубки «ласточкин хвост».

Описание

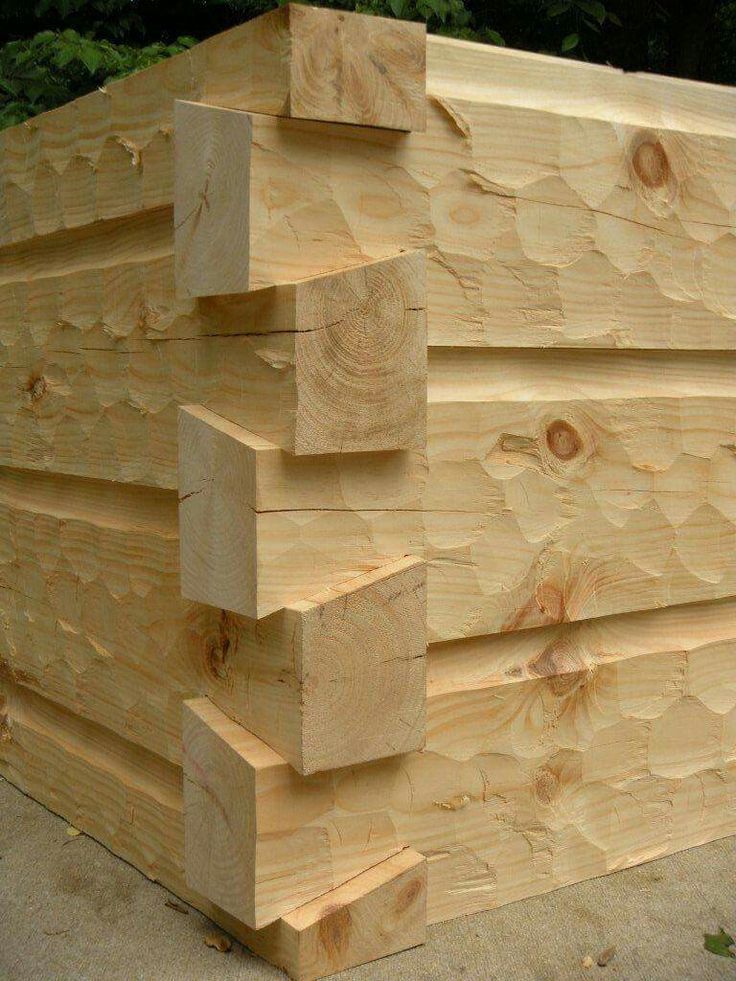

Соединение «ласточкин хвост» — это разновидность рубки «в лапу». Замок представляет собой пересечение расположенных перпендикулярно друг другу вырезанных окончаний бревна, верхняя и нижняя грань которого скошены к внутренней стороне. Форма одного элемента напоминает очертания ласточкиного хвоста, откуда и пошло название.

Уклон горизонтальных плоскостей наделяет замок большей прочностью, чем прямая рубка «в лапу». При усадке дерева происходит уменьшение объема выступающих элементов, которые, увеличивая силу трения, усиливают крепление.

Достоинства и недостатки рубки ласточкин хвост

Крепление бруса «ласточкин хвост» обладает целым рядом преимуществ:

Отсутствие угловых выступов как при традиционной рубке «в чашу». Это позволяет делать обшивку бревна и бруса беспрепятственно по всему периметру стен.
По сравнению с рубкой «в лапу» «ласточкин хвост» обладает крепким замком и конструкция является устойчивой и надежной.
Обеспечивается герметичность стыка.
Рубка аккуратная внешне по сравнению с другими видами создания замков.
Монтаж бревен и замка не требует специальных навыков, алгоритмов и дополнительных крепежных элементов.
Относительная экономичность работ по созданию выемок, что снижает затраты на строительство.

На что следует обратить внимание при выборе «ласточкиного» хвоста:

Сложность создания вырубки для неопытного человека. Это тот тип соединения, подготовку которого должен производить профессионал.
Наклонные соединения благоприятствуют прохождению дождевой воды внутрь замка, что способно вызвать гнилостные процессы в древесине и развитие плесени. Во избежание этого явления углы тщательно гидроизолируют и обшивают с внешней стороны.
Углы – мостики холода. Чтобы в помещении было тепло, их необходимо обкладывать теплоизоляционными материалами.

Недостатки рубки «в ласточкин хвост» легко устраняются на этапе строительных работ, поэтому не следует их бояться и отказываться от сруба такого типа.

Как сделать рубку

Сделать ласточкин хвост своими руками сложно, если работу будет проделывать неопытный мастер. Процесс может занять долгое время, поэтому при отсутствии навыков лучше доверить изготовление специалисту со стажем. Это актуально, если речь идет о топорной рубке, которую, кстати говоря, в современном мире практически не применяют. У нее есть ряд минусов:

Низкая скорость работы;
Неточное перенесение размеров.

Современные строительные инструменты позволяют обрабатывать брус и бревно с куда более высокой скоростью, чем обычный ручной топор.

Шаблон ласточкин хвост для бруса – вспомогательное приспособление, которое копирует и обозначает контур будущего изделия, по которому производится спиливание лишних фрагментов бензопилой. В видео мастер рассказывает о том, как пользоваться этим замысловатым предметом:

Шаблон другого вида ШБЛ-Э тоже позволяет без специальных навыков получить идеальный контур «ласточкиного хвоста».

Мастера с отточенным глазомером способны создавать замки без использования шаблонов, имея в руках только электрическую или бензопилу.

Прежде, чем приступить к непосредственному распилу, нужно определиться с контуром бревна и размерами составляющих элементов замка. Для разного диаметра бревна и величины сторон бруса принимаются индивидуальные, но усредненные размеры «ласточкиного хвоста» (см. картинку и таблицу ниже).

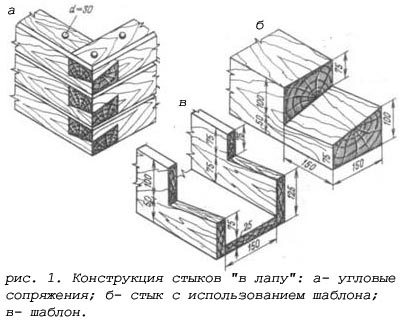

Размеры соединений лапы
Диаметр, мм	Размеры, мм
Диаметр, мм	a	b	c	f
140	99	74	49	25
160	113	85	57	28
180	127	95	64	32
200	141	106	71	35
220	156	117	78	39
240	170	127	85	42
260	184	138	92	46
280	198	148	99	49
300	212	159	106	53
320	226	170	113	57
340	240	180	120	60
360	255	191	127	64

Приведенные значения регламентированы ГОСТ 30974-2002, на основании которого и осуществляется изготовление замков по указанному типу в настоящее время. Параметры подобраны таким образом, чтобы получилось максимально герметичное, теплое и крепкое замковое соединение.

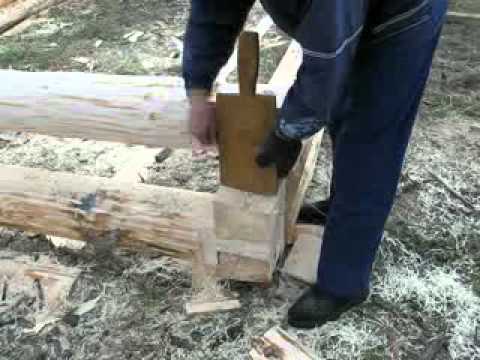

Если под рукой не оказалось металлического шаблона как на видео, можно воспользоваться традиционным методом и сделать «хвост» по старинке:

1) Нанести размеры внешнего контура на торец бревна или на бумагу, с которой будет снята проекция;
2) Делать пропил до нужной глубины;
3) Снять наклонную часть на выступе.

(На схеме варианты разметки шаблона).

Особенности соединения бруса «в ласточкин хвост»

Готовый сруб прежде, чем отправить на сборку, обрабатывают антисептиками и дают хорошо высохнуть. Эта мера позволит снизить риск возникновения неприятных последствий при возможном намокании древесины.

Сама укладка не требует выполнения каких-то особенных мероприятий: бревна собирают согласно схеме по номерам. Плюс сруба с подобным соединением заключается в плотном прилегании составляющих элементов. Брёвна нужно укладывать друг на друга, дополнительно используя гидроизоляционные прокладки, например, рубероид или его современные полимерные аналоги. Уплотнение швов льном-джутом делают только после окончания строительства.

Возможна укладка бревен параллельно с уплотнительным материалом. В таком случае необходимо выбирать качественно подготовленные деревянные заготовки, чтобы при усадке и усушке не вскрылись новые трещины и зазоры, которые все равно придется изолировать.

Через некоторое время бревна рассыхаются, в том числе и замок, который является мостиком холода. Чтобы тепло из помещений не улетучивалось, важно вовремя законопачивать образующиеся зазоры и утеплять углы любыми современными утеплителями. Для внутренней отделки профессионалы рекомендуют использовать плиты минеральной ваты.

Внешние углы желательно тщательно гидроизолировать обшивкой, например, сайдингом. Он защищает брус от любых негативных воздействий окружающей среды.

Стеновой комплект

Рубка сруба в лапу

В предыдущих публикациях мы уже рассмотрели как сделать сруб, узнали, что соединение бревен в срубе при строительстве бани может выполняться различными способами.

Наиболее популярным на сегодняшний день является соединение бревен в чашу, но также весьма востребованным остается и соединение в лапу или, как его еще называют – соединение в ласточкин хвост.

Такое название происходит от формы отесанного конца бревна, чем-то напоминающего расправленный хвост ласточки.

Давайте в этой статье подробнее рассмотрим технологию рубки в лапу, узнаем, как правильно размечать и отесывать бревна для их соединения в ласточкин хвост.

Преимущества сруба в лапу

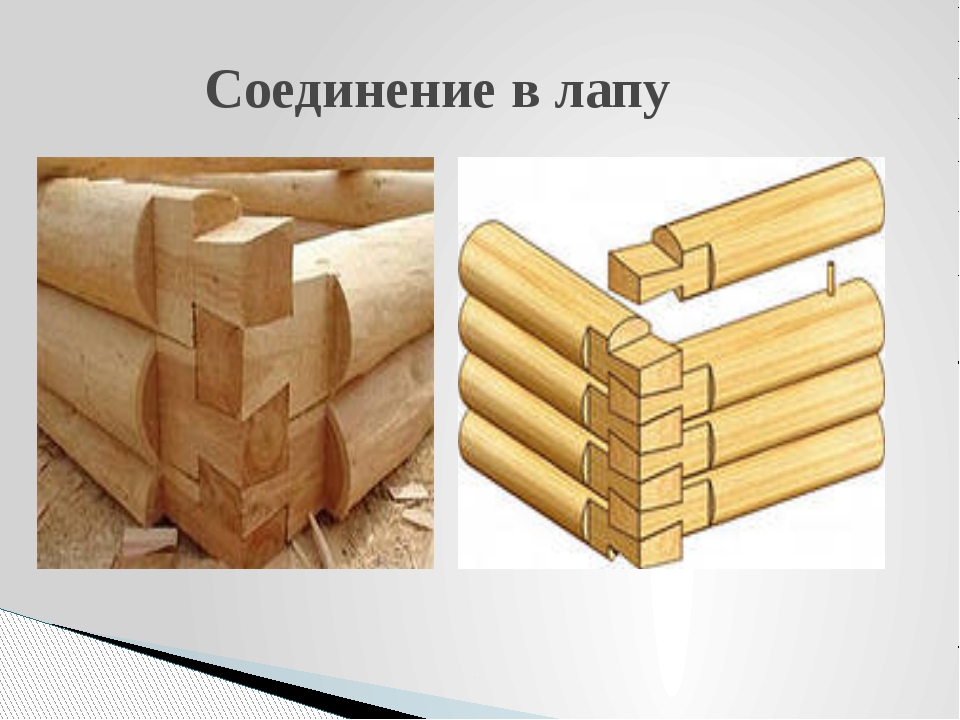

Особенностью соединения бревен в лапу является отсутствие в углах сруба выступающих наружу концов бревен. Это позволяет более полно использовать всю полезную длину бревен. Кроме того, рубка бревен в лапу придает срубу более привлекательный внешний вид.

Если вы захотите обшить сруб сайдингом, то выступающие концы бревен сруба с соединением бревен в чашу будут мешать произвести красивую отделку.

Сруб из бревен соединенных в лапу лишен таких недостатков, и может быть без труда обшит виниловым или металлосайдингом.

Единственным минусом сруба в лапу можно считать несколько большую трудоемкость изготовления по сравнению со срубом в чашу (в обло). Разметка торцов бревен должна производиться специалистом имеющим опыт такой работы.

Если у вас есть возможность, закажите изготовление сруба бригаде рубщиков. Но в любом случае рекомендуем дочитать статью до конца, чтобы иметь представление об основных особенностях врубки в лапу.

Разметка бревен для сруба в лапу

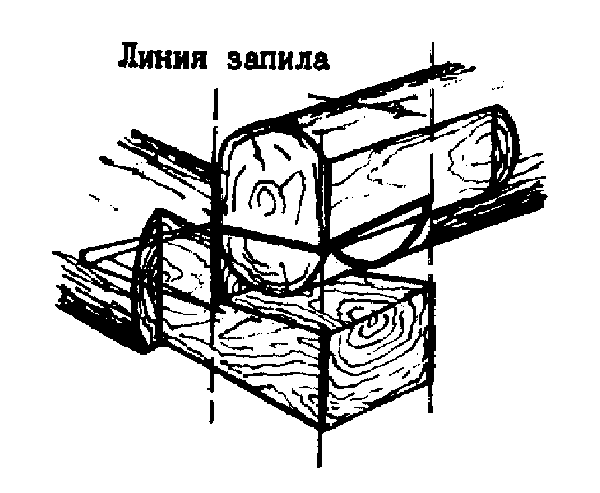

Перед тем, как начинать сборку сруба, размечают торцы бревен, начиная с бревна с меньшим диаметром.

Выбирая размер лапы, нужно учитывать, что бревно со стороны комля дерева всегда толще, чем со стороны макушки.

Зачастую, для того чтобы лапы не разъезжались в местах соединений со стороны внутреннего угла выполняют специальный шип, жестко скрепляющий нижнее бревно с верхним.

Со стороны бревна, обращенной внутрь сруба, как правило, вытесывают кант на всю длину бревна, а на противоположной (наружной) стороне обтесывают кант длиной 1,5-2 диаметра.

Роль соединительного шипа может выполнять выступ, называемый присеком. Схема сруба в лапу с присеком и без присека показана ниже:

Также размеры лапы в зависимости от диаметра бревна ориентировочно можно принять по следующей схеме и таблице размеров:

Размеры соединений лапы
Диаметр, мм	Размеры, мм
Диаметр, мм	a	b	c	f
140	99	74	49	25
160	113	85	57	28
180	127	95	64	32
200	141	106	71	35
220	156	117	78	39
240	170	127	85	42
260	184	138	92	46
280	198	148	99	49
300	212	159	106	53
320	226	170	113	57
340	240	180	120	60
360	255	191	127	64

Удобнее всего выполнять разметку бревен для рубки в лапу с помощью специальных шаблонов, которые можно вырезать из плотного картона и размечать торцы бревен, прикладывая к ним шаблон.

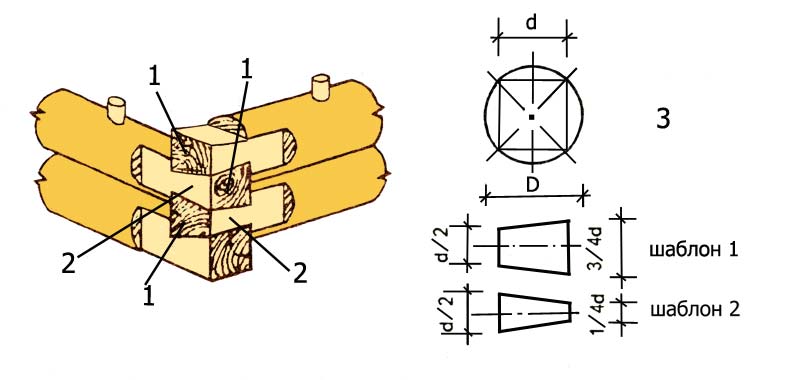

Проведя окружность, и с помощью перпендикулярных линий вычертив внутри нее квадрат, нужно разделить его стороны на 4, 6 и 8 частей, чтобы соединив линиями, как показано на рисунке ниже, получить различные профили лапы – 8/8, 6/8 и 4/8.

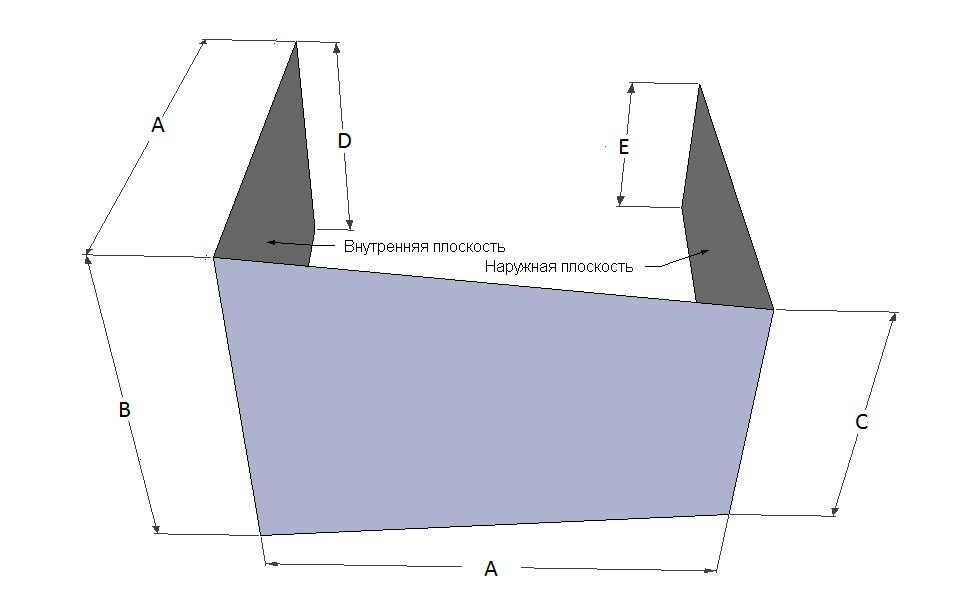

Как выглядит шаблон для рубки в лапу, показано на рисунке ниже:

В последнее время умельцы придумывают различные приспособления, облегчающие изготовление лап.

В представленном ниже видео показано специальное приспособление для изготовления лапы с помощью модернизированной бензопилы (для просмотра нажмите на треугольник):

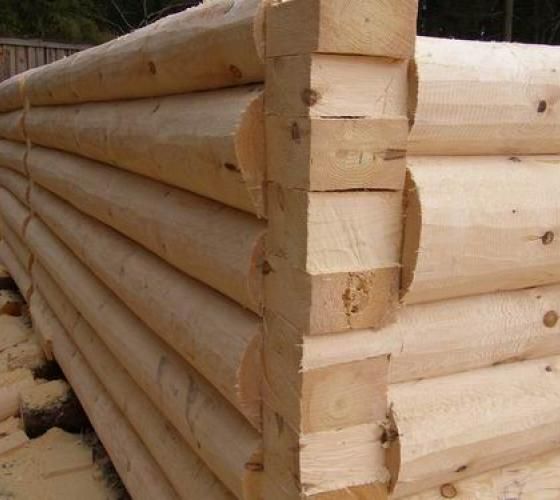

Соединение бревен в лапу

Начинается сборка сруба с наиболее толстых бревен, которые образуют нижний (окладной) венец, укладываемый непосредственно на фундамент через слой рубероида.

От правильности установки бревен окладного венца будет зависеть дальнейшее возведение стен сруба.

После сборки окладного венца переходят к следующему ряду бревен. Поскольку следующий ряд (венец) будет укладываться поверх круглого бревна, то в бревнах, из которых он будет собираться нужно выбрать продольный полукруглый паз по всей длине, чтобы добиться плотного прилегания к округлой поверхности бревен располагающихся ниже.

Для этого нужно уложить одно бревно на другое и с помощью плотницкой черты на верхнем бревне провести линию параллельную нижнему бревну. После этого выше лежащее бревно снимают, переворачивают и в нем делают продольный паз.

Как правильно выбрать полукруглый продольный паз в бревне вы можете посмотреть в этой статье.

После того, как паз сделан, бревно снова укладывают сверху и, простукивая по всей длине, смотрят, достаточно ли плотно оно прилегает к нижнему. При необходимости убирают неровности и повторяют примерку.

Если паз сделан правильно и достаточно плотно прилегает к нижнему бревну, то место соединения бревен прокладывают паклей, джутом или мхом, после чего переходят к следующему бревну.

Переложенные утеплителем бревна сруба в собранном состоянии оставляют на просшуку и усадку. Лишь только после этого делают окончательную конопатку сруба и его шлифовку.

При сборке сруба необходимо постоянно контролировать вертикальность стен и правильность геометрических размеров сруба в плане.

***
Как видите, рубка сруба в лапу имеет свои особенности, которые нужно знать перед тем, как приступить к строительству.

Несмотря на определенную трудоемкость, врубка в лапу может быть освоена после некоторой практики. Тем более что современные бензопилы могут значительно облегчить выполнение работ по формированию лап и продольных пазов.

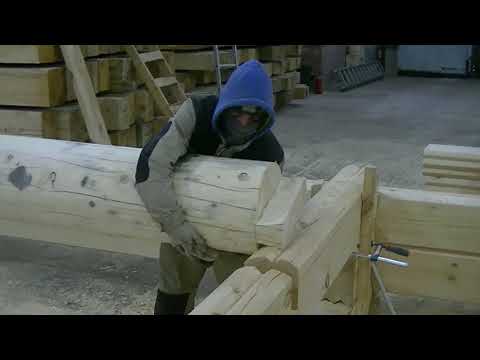

Сборка сруба в лапу с помощью бензопилы показана в приведенном ниже видео:

В следующих публикациях рассмотрим другие варианты угловых соединений, используемых в деревянном строительстве.

Смотрите также:

Последние публикации:

Как выбрать печь для русской бани?

Если вы хотите сделать своими руками или купить готовую печь для создания режима русской бани, то вам следует придерживаться нескольких несложных правил, которые вы найдете ниже. Читать…

Почему на Руси гадали в бане?

На Руси издавна существует интересный обычай – гадать в банях. Он и сегодня никуда не исчез: сейчас тоже этим занимаются, особенно в селах и деревнях. И главное, что такая ворожба практически всегда дает достоверный и точный результат.Давайте узнаем, почему… Читать…

Ремонт кирпичной печи

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать…

< Сруб из оцилиндрованного бревна
Рубка сруба в обло >

Резка ласточкиного хвоста ручным деревообрабатывающим инструментом

Перейти к содержимому Резка ласточкиного хвоста с помощью ручных инструментов для деревообработки | 8 шагов

8 простых шагов, чтобы сделать красивые ласточкины хвосты ручной стрижки

By Joshua Farnsworth | Обновлено 15 марта 2022 г.

Поделиться этой статьей:

8 простых шагов, чтобы сделать красивые ласточкины хвосты, вырезанные вручную

Автор: Джошуа Фарнсворт | Обновлено 15 марта 2022 г.

Поделиться этой статьей:

Содержание | Вырезание ласточкиного хвоста вручную
Введение
Инструменты, используемые для столярных работ типа «ласточкин хвост»
Шаг 1. Отметьте базовые линии
Шаг 2: Разметка хвостов
Шаг 3: Отпилите хвосты пилой типа «ласточкин хвост»
Шаг 4: Удалите остатки хвоста с помощью копровальной пилы и стамески
Шаг 5. Расположение контактов
Шаг 6. Выпилите штифты пилой типа «ласточкин хвост»
Шаг 7: Удалите отходы штифта с помощью копровальной пилы и стамески
Шаг 8. Совместите доску для штифтов и хвостовую доску
Заключение
Оставить комментарий или задать вопрос?
В приведенном выше видео и статье я покажу вам мой простой 8-шаговый метод вырезания ласточкиного хвоста с помощью ручных деревообрабатывающих инструментов. Это урок ласточкиного хвоста, который я преподаю своим студентам-деревообработчикам в моей школе. Большинство студентов, которые боролись с вырезанием ласточкиных хвостов вручную, добились больших успехов с этим подробным, но упрощенным методом ручного изготовления ласточкиных хвостов. А ниже укороченная версия видео для тех, кто просто хочет краткий урок:
Введение: Вырезать ласточкин хвост вручную легко
В моем последнем видео и статье я сравнил вырезание ласточкиного хвоста вручную с использованием приспособления для ласточкиного хвоста и фрезерного станка. В этом видео я пообещал, что в следующий раз поделюсь видеоуроком по вырезанию ласточкиного хвоста ручным деревообрабатывающим инструментом. Для меня ручная резка соединений типа «ласточкин хвост» — одна из самых приятных задач по дереву, и они производят одно из самых красивых соединений по дереву.
Научитесь делать столы и стулья
Просмотрите наши традиционные видеоуроки по деревообработке, доступные в цифровом виде и на DVD.
КУПИТЬ СЕЙЧАС
Итак, в этом видео вы увидите мой метод, который упрощает вырезание ласточкиного хвоста вручную для моих учеников. И просто чтобы вы знали, что не все эти шаги абсолютно необходимы для вырезания ласточкиного хвоста, так что не чувствуйте себя перегруженными. Если вы видели мое видео «Ручная стрижка ласточкиного хвоста» с Фрэнком Клаусом, то вы знаете, что многие из этих шагов не являются абсолютно необходимыми.
Ласточкин хвост можно вырезать намного быстрее, за меньшее количество шагов. Но для начинающих я обнаружил, что эти шаги помогут вам научиться быть более точным и однородным при вырезании ласточкина хвоста. И как только вы освоите этот метод, вы сможете ускориться и отойти от структурированного процесса ручной резки, соединяя его в ласточкин хвост, и резать больше наощупь, как Фрэнк!
Детали соединения типа «ласточкин хвост»
Итак, прежде чем я начну, позвольте мне показать вам готовое соединение типа «ласточкин хвост», вырезанное вручную, чтобы вы не запутались. Верхняя половина соединения типа «ласточкин хвост» имеет хвосты. Хвосты — это шаблон для доски для булавок. Штифты внутри называются просто «штифтами», а штифты на внешних краях называются «полуштифтами». Соединение типа «ласточкин хвост» — это очень прочное и красивое деревянное соединение, которое плотно скрепляет две доски.
Ручной деревообрабатывающий инструмент, используемый для резки ласточкиного хвоста
Инструменты, которые я буду использовать для резки ласточкина хвоста, это пила типа «ласточкин хвост», торцовочная пила, копировальная пила, несколько стамесок по дереву, разметочный калибр, комбинированный угольник, угольник для скоса, пара разделителей, разметочный нож, столярный молоток и карандаш. Ниже приведен список конкретных инструментов, которые я использую в этом видео.
Пила Cosman типа «ласточкин хвост» и торцовочная пила: https://bit.ly/3veMonH
Копировальная пила: https://amzn.to/2NzShse
Набор стамесок: https://amzn. to/3od5Dvj
Разметочный калибр для латунных колес: https://amzn.to/3eGnmrU
6-дюймовый комбинированный квадрат: https://amzn.to/2WBzvnr
Винтажный скользящий квадрат со скошенной кромкой: https://ebay.us/7BVOEf
Разделители
: https://amzn.to/3vYREfs
Маркировка ножей: https://lddy.no/uatv
Столярный молоток: заводской
Карандаш с тонким наконечником: https://amzn.to/3fXfva4
Итак, приступим к вырезанию ласточкиного хвоста вручную!
Шаг 1: Отметьте базовые линии ласточкина хвоста
Первое, что я делаю, вырезая ласточкины хвосты вручную, это использую разметочный шаблон для разметки базовой линии. Я установил резак для разметки так, чтобы он едва свисал с края доски.
Это позволит хвостам и штифтам моего соединения «ласточкин хвост» немного выступать, поэтому мне не придется вручную строгать всю доску:
Затем я помечаю все концы досок:
Просто сделайте убедитесь, что все ваши доски квадратные, чтобы линии макета были точными. В моем следующем видео и статье я покажу вам свой метод выравнивания досок с помощью электроинструмента. Подпишитесь здесь, чтобы получать уведомления, когда я выпущу это видео и статью.
Ye Olde Отделка древесины пчелиным воском для мебели
Сделайте вашу мебель гладкой и шелковистой с помощью нашей исторической отделки древесины пчелиным воском!
КУПИТЬ СЕЙЧАС
Я уже публиковал видео и статью о том, как распрямлять пиломатериалы с помощью ручных инструментов, которые вы можете найти здесь.
Я также использую тонкий карандаш, чтобы затемнить линии обрезки, чтобы лучше их было видно:
Шаг 2:
Разметка хвостов соединения «ласточкин хвост»
Затем я помещаю одну из своих досок в тиски на верстаке, чтобы выровнять хвосты.
Не существует правил относительно того, как далеко отмерять полукегли, но есть простой способ – на глаз определить половину толщины доски с помощью комбинированного угольника или разделителей и сделать отметку с каждого конца доски.
Затем я использую квадрат, чтобы отметить линию на каждой делении. Затем я использую пару разделителей, чтобы равномерно расположить хвосты.
В этом случае я пытаюсь отрегулировать разделители до тех пор, пока не смогу сделать два шага между строками, потому что мне нужны два хвоста. И как бы далеко за линию я ни пошел, размер моей булавки.
Ye Olde Разделочная доска из пчелиного воска и покрытие для деревянных ложек
Защитите свои деревянные ложки, миски и разделочные доски с помощью нашего исторического покрытия из пчелиного воска!
КУПИТЬ
Я вставляю разделители в дерево с обеих сторон.
Такой способ раскладывания решки уж точно не нужен. Вы можете просто посмотреть на размещение. Но этот метод позволяет мне постоянно располагать хвосты, особенно если у вас больше двух или трех хвостов. Можешь посмотреть мое подробное видео по этому способу выкладки хвостов на стыке «ласточкин хвост», если хочешь узнать больше:
Затем я снова беру квадрат и рисую линии через каждую из двух разделительных точек:
Теперь я беру квадрат со скользящим скосом, чтобы продолжить линии под углом. Вопреки распространенному мнению, угол не обязательно должен быть конкретным числом. Просто используйте угол, который вам подходит, не слишком вертикальный и не слишком угловой.
Опять же, я использую тонкий карандаш, чтобы нарисовать эти линии, чтобы мой разрез был более точным. И если мой квадрат слишком сильно свисает с края доски, я переворачиваю его, чтобы он имел больше поддержки. И я делаю небольшую отметку, когда квадрат загораживает мне обзор верхней части доски. Затем я помечаю отходы, чтобы случайно не подпилить свои хвосты.
И если вы новичок, я бы порекомендовал вам также продлить эти линии на обратной стороне доски. Это поможет вам сделать более точный распил.
Научитесь собирать свою собственную ручную пилу!
На этом трехчасовом занятии вы узнаете, как собрать собственную ручную пилу в стиле Kenyon. Доступно в формате HD Streaming, Download и DVD.
В КУПИТЬ
Шаг 3:
Отпилите хвосты пилой типа «ласточкин хвост»
Прежде чем отпиливать хвосты пилой типа «ласточкин хвост», рекомендую посмотреть мое видео о том, как аккуратно пилить ласточкин хвост:
Вышеупомянутое видео сделает вырезание ласточкиного хвоста вручную намного проще… Обещаю! Первое, что я делаю, это использую пилу типа «ласточкин хвост», чтобы разрезать пустую зону и прямо рядом с линией. Стараюсь оставить только карандашную линию и не более того.
Но если вам трудно резать рядом с карандашной линией, просто режьте немного дальше в отходы. На следующем шаге вы можете использовать долото, чтобы добраться до линии. Это займет больше времени, но поначалу может облегчить вам этот шаг. На самом деле не имеет значения, какие линии вы разрезаете первыми, но мне легче сначала разрезать линии с одинаковым углом, поэтому моя мышечная память будет более точной. Просто следите за своими линиями все время, включая базовую линию, чтобы не перерезать ее.
Я правша, поэтому мне немного неловко срезать углы, где мне приходится поворачивать запястье влево, но вскоре срабатывает мышечная память, и мне становится легче.
Здесь вы можете увидеть, как мой распил идет прямо по линиям, но я оставил линии… и больше ничего:
DVD-диски и цифровые видео по деревообработке
Просмотрите наши традиционные видеоуроки по деревообработке в HD Streaming / Download и на DVD.
КУПИТЬ СЕЙЧАС
Шаг 4:
Удалите отходы хвоста
Теперь я беру ножовку, чтобы вырезать отходы древесины. Я подвожу пильное полотно примерно на полпути к стыку, а затем начинаю распиливать пропил.
Пока я пилю, я медленно поворачиваю пилу внутрь к отходам. Я упал близко к базовой линии, но я стараюсь не попасть в базовую линию. Это также можно сделать с помощью долота, но я считаю, что метод с копировальной пилой быстрее.
Чтобы отрезать отходы полуштифта, я сначала вставил долото в линию разметки, скосом к отходам.
Я слегка надавливаю или слегка постукиваю молотком по долоту. Затем я поворачиваю долото под углом и вырезаю небольшую выемку, как показано ниже:
Эта маленькая выемка облегчит моей ручной пиле отслеживание, а не врезание в уступ:
В МАГАЗИНЕ
Затем я использую заднюю пилу с поперечными зубьями, чтобы отрезать ненужный кусок:
Если у вас есть только пила типа «ласточкин хвост» с продольными зубьями, ничего страшного, потому что зубья такие маленькие, что вы не заметите большой разницы. И отрежьте ненужный кусок с обеих сторон:
Теперь я использую долото, чтобы очистить хвосты. Я удостоверяюсь, что стамеска немного уже, чем основание моих хвостов:
Я пока не подрезаю до базовой линии, иначе она вытолкнет все эти отходы за мою базовую линию. Я пытаюсь удалить примерно половину отходов:
А потом, если есть возможность, снова пытаюсь убрать половину мусора. Как только оставшиеся отходы становятся совсем маленькими, я втыкаю стамеску прямо в линию разметки:
Делаю пару легких постукиваний, а затем наклоняю стамеску под небольшим углом и с помощью деревянного молотка рубить примерно до половины доски. Этот угловой «вырез» создаст небольшую впадину, чтобы не было отходов, когда я собираю соединение.
Затем я повторяю тот же процесс с другой стороны платы. Опять же, я помещаю долото на половину пути отходов и использую молоток, чтобы проколоть примерно половину толщины доски. Тогда, если я снова смогу удалить половину отходов, я это сделаю. Если нет, то я ставлю долото прямо в базовую линию. И снова, наклонив долото под небольшим углом, я рублю вниз, чтобы наполовину войти в доску.
Затем я использую долото, чтобы очистить шов от грязи. Вы можете увидеть небольшую впадину, которую я создал, когда подрезал долотом.
Если вы отрезали дальше от карандашной линии, чем здесь, то сейчас самое время использовать долото, чтобы удалить древесину до линии. Просто убедитесь, что вы оставили карандашную линию, и не более того.
Создайте верстак своей мечты
Купите наш 7-часовой видеоролик о сборке верстака на DVD или загрузите его!
КУПИТЬ СЕЙЧАС
Шаг 5:
Разметка булавок
Теперь, когда моя хвостовая доска готова, я перенесу рисунок на доску для булавок. Чтобы упростить задачу, я беру рубанок или молоток и использую его, чтобы установить высоту моей доски, пока я закрепляю ее в тисках.
Я пытаюсь установить доску на одном уровне с рулем. Затем я перемещаю руль назад, чтобы поддержать хвостовую доску.
А теперь небольшой трюк. Я беру фонарик и подсовываю его вот так под косяк. И я беру что-то вроде угольника или стамески, чтобы выровнять две доски вместе. Я также двигаю хвостовую доску вперед и назад, пока не вижу свет между двумя досками, но не прямой свет. Просто непрозрачный свет сквозь древесные волокна.
После того, как доски выровнены, я использую острый и тонкий маркировочный нож, чтобы проследить хвосты по торцевому волокну доски. Вместо того, чтобы сильно надавливать, я делаю несколько легких проходов ножом, чтобы он не прыгал. Качество подгонки вашего сустава действительно зависит от того, насколько вы осторожны на этом этапе.
Здесь вы можете понять, почему хорошо иметь тонкий маркировочный нож, особенно если вам нужны более узкие штифты. Я обычно предлагаю своим ученикам начать с более широких булавок, потому что немного сложно вставить нож в узкую прорезь для булавки, как эта.
Магазин традиционной деревообработки
Ознакомьтесь с нашими инструментами, видео, планами, одеждой и многим другим!
КУПИТЬ СЕЙЧАС
После того, как я снимаю заднюю доску, немного сложно увидеть линии ножей. А еще они следят за небольшими несовершенствами моих хвостов. Поэтому я использую более широкую стамеску, чтобы углубить эти линии.
Как и прежде, я поместил скос в пустую область. В противном случае скос помешает мне получить прямые штифты. Я стараюсь не давить слишком сильно, потому что при этом доска может легко расколоться.
Затем, чтобы сделать мои линии еще более заметными, я использую карандаш с тонким наконечником, чтобы затемнить эти резные линии. И, конечно же, я также отмечаю свои отходы. Но убедитесь, что вы отмечаете отходы в правильных местах, потому что иногда я получаю студента, который отмечает это неправильно, и они увидели не ту часть сустава.
Я беру квадрат и протягиваю линии вниз по лицевой стороне доски:
И, как и раньше, новые ученики могут продлевать эти линии с обеих сторон доски, чтобы более аккуратно резать.
Футболки и одежда для деревообработки
Просмотрите нашу традиционную одежду для деревообработки, чтобы продемонстрировать свое крутое хобби!
КУПИТЬ СЕЙЧАС
Шаг 6. Выпилите булавки пилой для ласточкиного хвоста
Теперь я снова беру пилу для ласточкиного хвоста и пилю рядом с карандашными линиями, как раньше. Только на этот раз я не наклоняю пилу под углом.
Я просто поворачиваю пилу по-другому и пилю прямо по доске. Но пока вы следите за линиями макета и вырезаете рядом с ними, ваш разрез будет выглядеть великолепно.
DVD-диски и цифровые видеоматериалы по деревообработке
Просмотрите наши традиционные видеоуроки по деревообработке, доступные в формате HD Streaming / Download и на DVD.
КУПИТЬ СЕЙЧАС
Шаг 7:
Удалите остатки штифта
И, как и прежде, я использую копировальную пилу, чтобы удалить отходы из штыревой доски. Но на этот раз есть большие куски, которые нужно удалить.
И помните, как и прежде, просто приближайтесь к базовой линии, но не слишком близко. И я могу развернуть пилу и вытащить последний кусочек из угла.
Теперь я перехожу к использованию стамески, чтобы вырубить оставшиеся отходы. Я также хочу начать с платы в этой конфигурации, которая будет иметь больше смысла через минуту:
И, как и раньше, я пытаюсь удалить половину отходов, пока не буду действительно близок к базовой линии. И снова я слегка отклоняю стамеску назад и делаю надрез примерно до середины доски:
Затем я переворачиваю доску на другую сторону, что требует небольшого дополнительного шага:
Делаю все так же, как и на первой стороне, но на этот раз, когда дохожу до базовой линии, делаю пару ударов стамеской, а затем не только откидываю стамеску назад, чтобы сделать подрез, но и Я также слегка наклоняю стамеску в сторону, чтобы не задеть штифты. Сначала немного неловко, но со временем становится легче.
Когда резка закончена, я использую долото меньшего размера, чтобы убрать мусор внутри соединения. Опять же, я пытаюсь удалить всю древесину до карандашных линий, но стараюсь не выходить за карандашные линии.
Вы также можете использовать долото большего размера, чтобы обрезать шероховатые стороны штифтов и полуштифтов до карандашных линий:
Только будьте осторожны, чтобы не выдуть обратную сторону:
DVD-диски и цифровые видеоматериалы по деревообработке
Просмотрите наши традиционные видеоуроки по деревообработке, доступные в формате HD Streaming / Download и на DVD.
КУПИТЬ СЕЙЧАС
Шаг 8. Соедините между собой доску для шпилек и заднюю доску
Затем я пробую пробную посадку вырезанного вручную соединения типа «ласточкин хвост». Я делаю это рукой, чтобы не сжимать слишком тугое соединение.
В большинстве случаев мне удается собрать соединение с первой попытки. Но иногда мне приходится разбирать соединение и искать еще грязь, которую нужно удалить. Обычно вы можете увидеть полированные пятна там, где сустав сильно натирал, в действительно узких местах.
Итак, я удаляю немного дерева с этих мест. Но я стараюсь не снимать слишком много перед повторной пробной подгонкой, потому что почти всегда у меня будут пробелы, если я сниму слишком много.
На данный момент я вполне уверен, что удалил все лишние отходы, и я не видел, чтобы соединение раскололось при первой подгонке, поэтому я чувствую себя лучше, используя резиновый молоток, чтобы слегка постучать по вместе.
А здесь вы можете видеть, как хорошо этот стык стыкуется без зазоров. Штифты и хвостовики выступают на волосок, потому что в начале я намеренно установил калибр на волосок длиннее, чем толщина доски.
Это значительно упрощает простое строгание торцевых волокон штифтов и хвостовиков. А после небольшой ручного строгания стык выглядит великолепно!
Заключение | Вырезание ласточкиного хвоста с помощью ручного деревообрабатывающего инструмента
Вот мой процесс вырезания ласточкиного хвоста с помощью ручного деревообрабатывающего инструмента! Если у вас есть вопросы или вы хотите поделиться своими советами по ласточкиному хвосту, сделайте это ниже в поле для комментариев. И пока вы там внизу, не забудьте подписаться на мою рассылку, чтобы не пропустить мою следующую статью и видео о выравнивании пиломатериалов. Увидимся в следующий раз здесь, в моем магазине!
СПРАВОЧНИК ПО ИНСТРУМЕНТАМ:
РУЧНОЙ ИНСТРУМЕНТ СПРАВОЧНИК ПОКУПАТЕЛЯ
Введение в покупку ручного инструмента для деревообработки
Верстак и хранилище инструментов
Инструменты для разметки, маркировки и измерения
Ручные рубанки
Ручные пилы
Зубила
Принадлежности для заточки и хонингования
Киянки и молотки
Ручные дрели, скобы и насадки
Инструменты для криволинейных работ
Инструменты для зеленой деревообработки
Деревообрабатывающие зажимы, склеивание и крепеж
Инструменты для резьбы по дереву
Продукты для отделки, шлифования и шабрения древесины
Токарные инструменты и станки по дереву
ВСЕ НАПРАВЛЯЮЩИЕ ДЛЯ РУЧНОГО ИНСТРУМЕНТА
Джошуа Фарнсворт3022-03-15T15:32:13-04:00
Джошуа любит совмещать свою страсть к работе с деревом и способность преподавать в простой форме. Он живет на небольшой ферме в Эрлисвилле, штат Вирджиния, с женой и четырьмя детьми, занимается сборкой мебели и ведет уроки деревообработки в своей мастерской.
Ссылка для загрузки страницы Перейти к началу
Вырежьте соединение типа «ласточкин хвост» вручную (пошаговое руководство) — Анна на все руки
Узнайте, насколько простыми, недорогими и функциональными являются соединения типа «ласточкин хвост». С девятью основными инструментами и этим пошаговым руководством вы будете делать ласточкины хвосты как профессионал!
Мне нравится учить людей резать соединения типа «ласточкин хвост» вручную без использования сложных электроинструментов. Найденные гробницы древних китайских императоров и египетские мумии, содержащие мебель с ласточкиным хвостом, показывают нам, что люди вырезали ласточкины хвосты вручную на протяжении тысячелетий.
В древности гвозди типа «ласточкин хвост» были популярны, потому что в то время единственным вариантом были кованые вручную гвозди, а их производство было слишком дорогим. Если вы пойдете в антикварный магазин и посмотрите на конструкцию ящиков (отметив передние и боковые стороны ящиков) старой мебели, скорее всего, ласточкины хвосты, которые вы увидите, не будут такими уж красивыми.

Сокрытие ласточкиного хвоста внутри ящика позволило приоритету быть функциональным. По сути, они не предназначались для того, чтобы стать вершиной деревообработки, они предназначались для того, чтобы скреплять два куска дерева. Из четырех типов соединения типа «ласточкин хвост» (сквозной «ласточкин хвост», полуглухой «ласточкин хвост», потайной скошенный «ласточкин хвост» и скользящий «ласточкин хвост») сквозной «ласточкин хвост» является наиболее простым методом и идеально подходит для ручной резки.
Вопреки расхожему мнению в Интернете, на самом деле не все и жесткие. С некоторыми базовыми инструкциями, девятью довольно простыми инструментами и днем в мастерской, я уверен, что любой сможет создать идеально функциональный набор.
Как вырезать соединения типа «ласточкин хвост»
Необходимые материалы
Задняя пила
Смазка для пил
9Клей
Пошаговые инструкции
1. Начните размечать соединения штифтов и хвостовиков с задней панелью.
2. Установите разметочный шаблон на толщину древесины и плотно зафиксируйте его.
3. С помощью разметочного шаблона отметьте по всему краю, где будут вырезаться ласточкины хвосты, начиная с легкого прохода, а затем углубляясь за несколько проходов. Эта линия отмечает место, где вы перестанете вырезать ласточкины хвосты пилой и стамеской на последующих этапах.
Совет для профессионалов : Крюки для верстака не нужны, но их желательно иметь на этом этапе, потому что вы можете отталкиваться от себя, когда будете подтягивать разметочный шаблон к себе, удерживая древесину неподвижно, пока делаете отметки.
4. Задней стороной к себе поместите заднюю панель в тиски и, прежде чем полностью зажать, используйте угольник, чтобы убедиться, что доска ровная и прямая. Цель здесь состоит в том, чтобы иметь идеально вертикальную доску, чтобы ласточкины хвосты были бесшовно соединены друг с другом.
Совет профессионала : Нижняя доска менее заметна, что делает ее хорошей для начала. Любые ошибки, допущенные во время обучения, можно легко скрыть.
5. С помощью разделителей разметьте ласточкины хвосты.
6. С помощью ножа и маркера типа «ласточкин хвост» вырежьте канавки вдоль отмеченных разделителей на горизонтальном конце.
7. По образцу маркера типа «ласточкин хвост» вырежьте канавки на вертикальном конце.
8. Используя смазанную заднюю пилу, следуйте своим меткам, чтобы отрезать глубину хвостовиков. Работайте со стороны доски, обращенной к вам, чтобы любые кусочки или стружка выпадали на другую сторону, которая будет внутри соединения.
Профессиональный совет : Карандашом отметьте хвосты, которые вы вырезаете. Это помогает отслеживать хвосты, которые вы удаляете, чтобы случайно не удалить не ту часть.
9. С помощью торцовочной пилы вырежьте нижнюю часть ласточкина хвоста.
10. Теперь вы можете использовать доску, над которой вы только что работали, чтобы сделать приспособление в форме ласточкиного хвоста, которое переместит «С-хвосты» на «С-штифты» на доске. Установите доску для штифтов прямо в тисках так же, как вы сделали это с хвостовой доской. Выровняйте хвостовую доску перпендикулярно верхней части доски для штифтов и закрепите заднюю часть хвостовой доски, чтобы она могла лежать ровно. С помощью угольника убедитесь, что доски выровнены.
11. С помощью разметочного ножа вырежьте канавки, чтобы разметить хвостики на горизонтальной кромке доски.
12. Используя маркер типа «ласточкин хвост», вырежьте канавки, чтобы отметить хвосты на вертикальном крае второй доски.
Pro Tip : Вместо того, чтобы делать ровные горизонтальные пропилы, как в хвостовой доске, основное внимание при вырезании ласточкиного хвоста для штыревой доски будет уделяться вертикальным пропилам.
13. Как и в шаге 8, смажьте заднюю пилу и отрежьте хвостовики.
14. После того, как с помощью пилы было вырезано желаемое количество хвостовых досок и досок для штифтов, используйте долото, чтобы очистить все оставшиеся части в разрезах. Начните с обратной стороны доски и с помощью молотка и стамески пройдите примерно на ¾ глубины. Переверните доску лицевой стороной, чтобы очистить горизонтальные разрезы. Чтобы очистить вертикальные порезы, обрежьте их тонкими слоями, чтобы убедиться, что вы не выходите за глубину линий разметки.
Pro Tip : Чтобы сэкономить время, приобретите долото той же ширины, что и самый узкий конец маркера типа «ласточкин хвост». Это позволит вам сделать один чистый проход в нижней части ласточкиного хвоста и будет способствовать более плотной посадке.
15. С помощью угольника еще раз проверьте каждую сопрягаемую деталь, чтобы убедиться, что все выровнено. Кроме того, убедитесь, что на стыке нет материала, который будет мешать полной посадке ласточкиного хвоста. Любые оскорбительные кусочки материала необходимо удалить стамеской и перепроверить угольником.
Совет профессионала : Хотя я не люблю пробовать свои столярные изделия, я хочу убедиться, что все пройдет гладко после окончательной сборки. Для этого толстым карандашом нарисуйте линию на кончиках всех штифтов и аккуратно прижмите сопрягаемые платы друг к другу. Если есть какие-либо хвосты или булавки, которые все еще гордятся, углерод карандаша перейдет на противоположную доску, и вы будете знать, где удалить немного материала. При этом важно часто проводить повторное тестирование, потому что удаление материала из одной области может привести к тому, что другая область усядется по-другому. Настоящая цель состоит в том, чтобы стать достаточно уверенным в распиловке, чтобы вы могли собирать свои ласточкины хвосты от распила к распилу. Чем больше возни и починки вы делаете со своими суставами, тем больше часов вы добавляете к своим проектам и тем выше вероятность внесения или усугубления ошибки.
16. После того, как все части идеально сядут вместе, покройте все поверхности, которые будут сопрягаться, клеем и соедините хвост и штифты вместе.
Совет для профессионалов: Перед склеиванием я предпочитаю предварительно обрабатывать внутреннюю часть своих кейсов, чтобы избежать следов клея и ошибок впитывания позже. Большинство желтых клеев имеют открытое время около 30 минут. Хорошо обрезанные ласточкины хвосты не нуждаются в зажимах, но всегда приятно иметь зажимы и уплотнения на всякий случай. Мне также нравится иметь кусок дерева немного тоньше, чем мои хвосты, чтобы использовать их, чтобы соединить хвосты, чтобы убедиться, что они полностью сидят. Прежде чем уйти, я проверяю коробку на квадратность и даю клею впитаться. Вы можете выровнять или отшлифовать булавки заподлицо, а затем добавить отделку по вашему выбору, чтобы они действительно выделялись. Мне нравится оставлять базовую линию, поэтому я не удаляю много материала, и это просто хороший знак того, что изделие было сделано вручную.
Перед тем, как я уйду, я хочу выразить ОГРОМНУЮ благодарность моему спонсору, Woodcraft, за поддержку в процессе создания такого бесплатного образовательного контента. Woodcraft — это отличный ресурс инструментов и расходных материалов для деревообработки, но, что более важно, в каждом магазине есть специалисты по деревообработке, которые могут ответить на ваши вопросы и создать ваше сообщество.
