Кзна 16 – Коробка КЗНА-16 У3 / Изделия для электропроводок и кабельных линий / Коробки КЗНА с зажимами наборными / Каталог

Коробка КЗНА-16 У3 / Изделия для электропроводок и кабельных линий / Коробки КЗНА с зажимами наборными / Каталог

Предназначены для соединения и разветвления вторичных и силовых электрических цепей, выполняемых контрольными кабелями с числом жил до 52 и силовыми кабелями с алюминиевыми и медными жилами сечением от 1,5 до 6,0 м       м² .

Напряжение постоянного тока – до 440 В, напряжение переменного тока частотой 50 Гц – до 660 В.

Номинальный ток на наборных зажимах – 10 и 16 А.

Коробки состоят из корпуса, крышки, уплотнительных втулок. Внутри корпуса на уголках установлены наборные зажимы. Ввод кабелей  (проводов) в коробки осуществляется через уплотнительные втулки. При этом торцевые плоскости втулок, в которые ввод проводников не предусмотрен, не обрезают.

Корпуса коробок изготавливаются из стали толщиной 1,2 мм, крышки – из стали толщиной 1,0 мм.

Степень защиты IР31 по ГОСТ14254.

Вид климатического исполнения коробок – У3 ГОСТ15150.

   ТУ3434-002-01395331-2006.

Сертификат соответствия № ТС RU C-RU.МЕ72.В.00030. Срок действия с 13.03.2015 г. по 12.03.2020 г.



Тип коробок

Количество, шт.

Диаметры проводников, мм

Количество втулок, шт.

Размеры, мм

Масса, кг,

не более

зажимов

шпилек

ушек

А

Б

В

Г

КЗНА 08

8

1

2

4; 8; 12; 16

10; 14; 18; 22

4

1

245

207

202

84

1,68

КЗНА 16

16

2

2

4; 8; 12; 16

10; 14; 18; 22

6

1

272

252

220

85

2,19

КЗНА 32

32

2

4

4; 8; 12; 16

10; 14; 18; 22

14; 20; 26; 32

7

2

1

360

322

290

103

4,28

КЗНА 48

48

2

4

4; 8; 12; 16

10; 14; 18; 22

14; 20; 26; 32

22; 28; 34; 40

8

2

1

1

490

452

290

113

5,90

www.kzemi.ru

КЗНС, КЗН, КЗНА

КОРОБКИ С НАБОРНЫМИ ЗАЖИМАМИ КЗНА08, КЗНА16

Предназначены для соединения и разветвления вторичных и силовых сетей, выполняемых контрольным кабелем с числом жил до 52 и силовым кабелем с алюминиевыми и медными жилами сечением 1,5 - 6 мм. Напряжение постоянного тока - до 440В, напряжение переменного тока частотой 50 Гц - до 660 В. Наборные зажимы рассчитаны на номинальный ток - 10 А и 16 А.

Коробки КЗН имеют отверстия, закрытые металлическими заглушками, которые при необходимости снимают и устанавливают уплотнительные резиновые втулки или привертные сальники.

Коробки КЗНА поставляются с уплотнительными резиновыми втулками. При вводе кабеля в коробку втулки обрезают по торцам под соответвующий диаметр кабеля. Если ввод кабеля в отверстие не предусмотрен, обрезку втулок не производят.

Коробки КЗНС комплектуются привертными сальниками и имеют дополнительные отверстия для установки привертных сальников; отверстия закрыты металлическими заглушками, которые при необходимости снимают.









Тип

Степень защиты
ГОСТ 14254-96

Номин. ток, А

Кол-во зажимов

Размеры, мм

Масса, кг

Артикул

А

В

Н

КЗН 08-10-У3

Ip31

10

8

202,5

245

76

1,67

170

КЗН 16-10-У3

Ip31

10

16

220

272

76

2,09

210

КЗН 08-16-У3

Ip31

16

8

202,5

245

76

1,67

180

КЗН 16-16-У3

Ip31

16

16

220

272

76

2,09

220

КЗН 08-10-У2

Ip54

10

8

202,5

245

83

1,78

190

КЗН 16-10-У2

Ip54

10

16

220

272

83

2,34

230

КЗН 08-16-У2

Ip54

16

8

202,5

245

83

1,78

200

КЗН 16-16-У2

Ip54

16

16

220

272

83

2,34

240

КЗНА 08-10-У3

Ip31

10

8

202,5

245

76

1,52

250

КЗНА 16-10-У3

Ip31

10

16

220

272

76

1,94

290

КЗНА 08-16-У3

Ip31

16

8

202,5

245

76

1,52

260

КЗНА 16-16-У3

Ip31

16

16

220

272

76

1,94

300

КЗНА 08-10-У2

Ip54

10

8

202,5

245

83

1,78

270

КЗНА 16-10-У2

Ip54

10

16

220

272

83

2,34

310

КЗНА 08-16-У2

Ip54

16

8

202,5

245

83

1,78

280

КЗНА 16-16-У2

Ip54

16

16

220

272

83

2,34

320

КЗНС 08-10-У2

Ip65

10

8

234

245

83

1,91

330

КЗНС 16-10-У2

Ip65

10

16

234

272

83

2,84

350

КЗНС 08-16-У2

Ip65

16

8

234

245

83

1,91

340

КЗНС 16-16-У2

Ip65

16

16

234

272

83

2,84

360



nordcab.ru

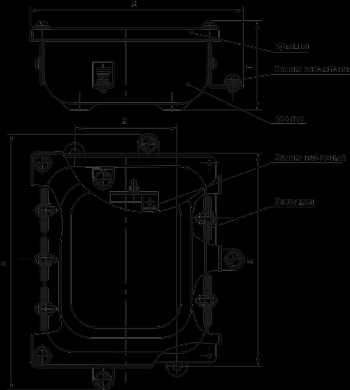

Коробка КЗН-16 У2 / Изделия для электропроводок и кабельных линий / Коробки КЗН с зажимами наборными / Каталог

Предназначены для соединения и разветвления вторичных и силовых электрических цепей, выполняемых контрольными кабелями с числом жил до 52 и силовыми кабелями с алюминиевыми и медными жилами сечением от 1,5 до 6,0 м     м² .

Напряжение постоянного тока – до 440 В, напряжение переменного тока частотой 50 Гц – до 660 В.

Номинальный ток на наборных зажимах – 10 и 16 А.

Коробки состоят из корпуса, крышки, заглушек. Внутри корпуса на уголках установлены наборные зажимы. Ввод кабелей (проводов) в коробки осуществляется через привертные сальники, устанавливаемые вместо заглушек в отверстия коробок. При этом отверстия коробок, в которые ввод проводников не предусмотрен, остаются закрытыми заглушками. Привертные сальники предприятие-изготовитель коробок не поставляет вместе с коробками. По просьбе заказчика предприятие-изготовитель поставляет, изготавливаемые привертные сальники.

Корпуса коробок изготавливаются из стали толщиной 1,2 мм, крышки – из стали толщиной 1,0 мм.

Степень защиты IР65 по ГОСТ14254.

Вид климатического исполнения – У2 ГОСТ15150.

ТУ3434-002-01395331-2006.

Сертификат соответствия № ТС RU C-RU.МЕ72.В.00030. Срок действия с 13.03.2015 г. по 12.03.2020 г.





Типы, количество сальников, устанавливаемых вместо заглушек, и диаметры вводимых проводников приведены в таблице.



Тип коробок

Количество, шт.

Диаметры вводимых проводников, мм

Привертные сальники

Размеры, мм

Масса, кг

зажимов

шпилек

ушек

Тип

Кол-во, шт.

А

Б

В

Г

Д

КЗН 08

8

1

2

8 – 16

16 – 22

У 262

У 263

4

1

245

207

100

87

202

1,78

КЗН 16

16

2

2

8 – 16

16 – 22

У 262

У 263

6

1

272

252

100

92

220

2,34



КЗН 32



32



2



4

8 – 16

16 – 22

22 – 32

У 262

У 263

У 667

7

2

1



360



322



170



110



290



4,54



КЗН 48



48



2



4

8 – 16

16 – 22

22 – 32

29 – 40

У 262

У 263

У 667

У 668

8

2

1

1



490



452



170



120



290



6,50



www.kzemi.ru

Коробка КЗНА-8, КЗНА-16, КЗНА-32, КЗНА-48 в Ростове-на-Дону

Коробка КЗНА-8, КЗНА-16, КЗНА-32, КЗНА-48 применяется для соединения и разветвления вторичных и силовых электрических цепей напряжением до 660 В переменного тока частотой 50 и 60 Гц и постоянного тока до 440 В.

Особенности и конструкция

  • Клеммные коробки производятся на номинальные токи 10 и 16 А.
  • Все отверстия для ввода кабелей закрыты изготовленными из пластмассы уплотнительными втулками. При вводе кабелей внутрь коробки, втулки обрезают по торцовым плоскостям в зависимости от диаметров вводимых кабелей. В случае если ввод кабеля в отверстие не предусмотрен, обрезку втулок не делают.
  • Данные изделия монтируются к строительным конструкциям при помощи стандартных крепёжных изделий.
  • Материалом для изготовления коробок КЗНА является сталь.
  • Также при производстве коробки оснащаются зажимами.
Технические характеристики

Параметр

Значение параметра для исполнения

КЗНА-8

КЗНА-16

КЗНА-32

КЗНА-48

Количество:

зажимов, шт.

8

16

32

48

шпилек, шт.

1

1

2

2

Диаметры вводимых кабелей, мм:

4, 8, 12, 16

10, 14, 18, 22

4, 8, 12, 16

10, 14, 18, 22

4, 8, 12, 16

10, 14, 18, 22

14, 20, 26, 32

4, 8, 12, 16

10, 14, 18, 22

14, 20, 26, 32

22, 28, 34, 40

Число втулок:

4

1

6

1

7

2

1

8

2

1

1

Степень защиты

IР31 по ГОСТ 14254-80

Климатическое исполнение

У3 ГОСТ 15150-69

Габаритные размеры, мм:

А

227

272

351

481

Б

207

252

322

452

В

100

100

170

170

Г

75

75

93

113

Д

202,5

202,5

263

263

Масса, кг

1,68

2,19

4,28

5,9

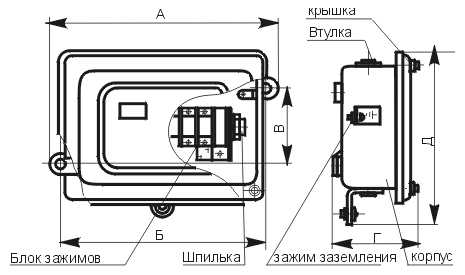

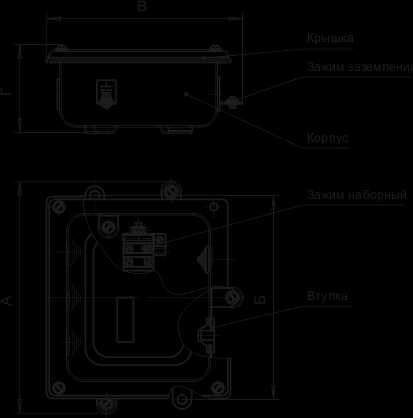

Общий вид и размеры коробок клеммных КЗНА

rostov.ruskransnab.ru

Коробка с наборными зажимами КЗНА 16-16 У2 16А 16 зажимов IP54 (1229)

Код товара 8147827

Артикул 1229

Страна Россия

Наименование

Упаковки

Сертификат RU C-RU.AB24.B02097

Тип изделия Коробка распределительная

Материал изделия Сталь

Высота, мм 252

Длина, мм 234

Ширина, мм 83

Степень защиты IP54

Форма Прямоугольная

Климатическое исполнение У2

Сфера применения для соединения и разветвления вторичных и силовых сетей

Масса, кг 2.18

Все характеристики

Характеристики

Код товара 8147827

Артикул 1229

Страна Россия

Наименование

Упаковки

Сертификат RU C-RU.AB24.B02097

Тип изделия Коробка распределительная

Материал изделия Сталь

Высота, мм 252

Длина, мм 234

Ширина, мм 83

Степень защиты IP54

Форма Прямоугольная

Климатическое исполнение У2

Сфера применения для соединения и разветвления вторичных и силовых сетей

Масса, кг 2.18

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

www.etm.ru

Коробки с наборными зажимами КЗНА08, КЗНА16



Область применения

Предназначены для соединения и разветвления вторичных и силовых сетей, выполняемых контрольным кабелем с числом жил до 52 и силовым кабелем с алюминиевыми или медными жилами сечением 1,5-6 мм2. Напряжение постоянного тока - до 440В, напряжение переменного тока частотой 50 Гц - до 660В. Наборные зажимы рассчитаны на номинальный ток -10Аи16А.



Технические характеристики

ТУ 3434-021-01394366-2005

Степень защиты по ГОСТ 14254-96 - IP31, IP54, IP65.

Коробки КЗН имеют отверстия, закрытые металлическими заглушками, которые при необходимости снимают и устанавливают уплотнительные резиновые втулки или привертные сальники.

Коробки КЗНА поставляются с уплотнительными резиновыми втулками. При вводе кабеля в коробку втулки обрезают по торцам под соответствующий диаметр кабеля. Если ввод кабеля в отверстие не предусмотрен, обрезку втулок не производят.

Коробки КЗНС комплектуются привертными сальниками и имеют дополнительные отверстия для установки привертных сальников; отверстия закрыты металлическими заглушками, которые при необходимости снимают.



Тип



Степень защиты ГОСТ 14254-96



Номин. ток, А



Кол-во зажимов



Размеры, мм



Масса, кг



А

B

H



КЗН 08-10-У3

Ip31

10

8

202.5

245

76

1,67

КЗН 16-10-У3

Ip31

10

16

220

272

76

2,09

КЗН 08-16-У3

Ip31

16

8

202.5

245

76

1,67

КЗН 16-16-У3

Ip31

16

16

220

272

76

2,09

КЗН 08-10-У2

Ip54

10

8

202.5

245

83

1,78

КЗН 16-10-У2

Ip54

10

16

220

272

83

2,34

КЗН 08-16-У2

Ip54

16

8

202.5

245

83

1,78

КЗН 16-16-У2

Ip54

16

16

220

272

83

2,34

КЗНА 08-10-У3

Ip31

10

8

202.5

245

76

1,52

КЗНА 16-10-У3

Ip31

10

16

220

272

76

1,94

КЗНА 08-16-У3

Ip31

16

8

202.5

245

76

1,52

КЗНА 16-16-У3

Ip31

16

16

220

272

76

1,94

КЗНА 08-10-У2

Ip54

10

8

202.5

245

83

1,78

КЗНА 16-10-У2

Ip54

10

16

220

272

83

2,34

КЗНА 08-16-У2

Ip54

16

8

202.5

245

83

1,78

КЗНА 16-16-У2

Ip54

16

16

220

272

83

2,34

КЗНС 08-10-У2

Ip65

10

8

234

245

83

1,91

КЗНС 16-10-У2

Ip65

10

16

234

272

83

2,84

КЗНС 08-16-У2

Ip65

16

8

234

245

83

1,91

КЗНС 16-16-У2

Ip65

16

16

234

272

83

2,84

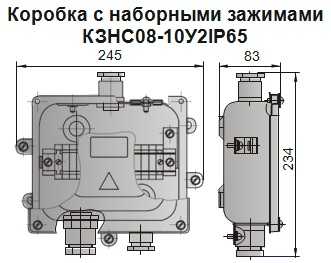

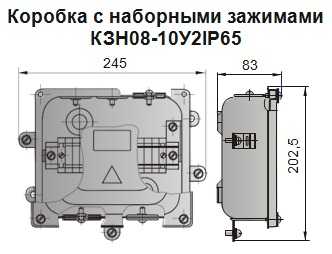

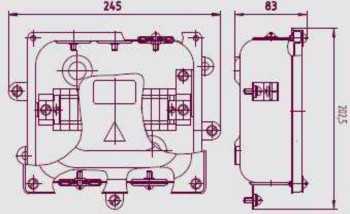

Коробка с наборными зажимами КЗН08-10У2 IP65



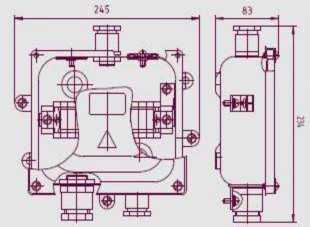

Коробка с наборными зажимами КЗНС08-10У2 IP65



digest.wizardsoft.ru

Коробки с наборными зажимами КЗНА и КЗНС

Коробки с наборными зажимами КЗНА - предназначены для соединения и разветвления вторичных и силовых электрических цепей напряжением до 660 В переменного тока частотой 50 Гц и 60 Гц и постоянного тока до 440 В. Коробки изготавливаются на номинальные токи 10 и 16 А.

Отверстия для ввода кабелей закрыты пластмассовыми уплотнительными втулками. При вводе кабелей втулки обрезают по торцовым плоскостям согласно диаметрам вводимых кабелей. Если ввод кабеля в отверстие не предусмотрен, обрезку втулок не производят. Коробки крепятся к строительным конструкциям стандартными крепёжными изделиями.

Изготавливаются коробки из стали. Имеют заземляющие зажимы. Степень защиты IР31 по ГОСТ 14254-80. Климатическое исполнение У3 ГОСТ 15150-69.

Наименование

Количество, шт

Диаметры
вводимых
кабелей, мм

Размеры, мм

Масса,
кг

зажимов

шпилек

А

Б

В

Г

Д

Коробка КЗНА 08

8

1

4, 8, 12, 16
10, 14, 18
22

227

207

100

75

202,5

1,68

Коробка КЗНА 16

16

1

4, 8, 12, 16
10, 14, 18
22

272

252

100

75

202,5

2,19

Коробка КЗНА 32

32

2

4, 8, 12, 16
10, 14, 18
22
14, 20, 26
32

351

322

170

93

263

4,28

Коробка КЗНА 48

48

2

4, 8, 12, 16
10, 14, 18
22
14, 20, 26
32
22, 28, 34
40

481

452

170

113

263

5,9


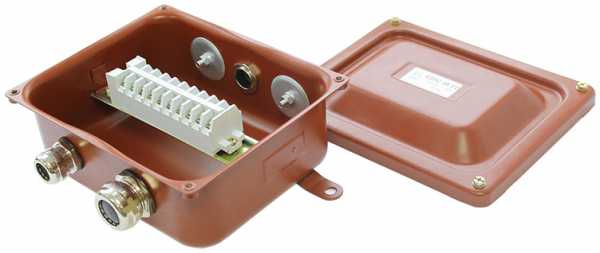

Коробки с наборными зажимами КЗНС - предназначены для соединения и разветвления вторичных и силовых электрических цепей, выполняемых контрольными кабелями с числом жил до 48 проводами и силовыми кабелями с сечением жил от 1,5 до 6,0 мм2.

Материал проводников - алюминий или медь.

Коробки предназначены для соединения и разветвления электрических цепей постоянного и переменного тока. Напряжение постоянного тока - до 400В, напряжение переменного тока частоты 50 Гц и 60 Гц - до 660В.

Номинальный ток на наборных зажимах при нормальных климатических условиях - до 16А, номинальное сечение зажимов - 2,5 мм2. Ввод проводников в коробки следует производить через привёртные сальники. Дополнительные отверстия под сальники закрыты металлическими заглушками с резиновыми уплотнителями. Степень защиты IР65 по ГОСТ 14254-80. ТУ 36. 18. 29. 01-21-88.

Тип
коробки

Количество, шт

Диаметры
вводимых
кабелей, мм

Привертные
сальники

Размеры, мм

Масса,
кг

зажимов

шпилек

тип

кол-во

А

Б

В

Г

Д

КЗНС 08

8

1

8-16
14-22

У262
У263

2
1

236

207

100

82

234

1,91

КЗНС 16

16

2

8-16
14-22

У262
У263

3
1

272

252

100

92

234

2,84

КЗНС 32

32

2

8-16
14-22
21-32

У262
У263
У667

3
2
1

342

322

170

110

322

4,95

КЗНС 48

48

2

8-16
14-22
21-32
29-40

У262
У263
У667
У668

4
1
1
1

472

452

170

120

323

7,3
