Шасси ЗИЛ-130 и реконструированная платформа от ГАЗ-САЗ-53Б

С. Ионес, фото автора

На серию публикаций о самодельных грузовиках откликнулся наш читатель из Ростова-на-Дону Сергей Симерин. Он своими силами построил самосвал с трехсторонней разгрузкой – сочетание шасси ЗИЛ-130 и существенно реконструированной платформы от сельскохозяйственного ГАЗ-САЗ-53Б.

В недавнем прошлом, работая на автобазе, Сергей восстанавливал несколько старых выработавших ресурс грузовиков, которые водители и механики называют «машинами от забора». Так он приобрел серьезный опыт сложного ремонта техники. Бывший бортовой ЗИЛ с кузовом ГАЗ-САЗ, установленным прежними владельцами, Симерин купил, чтобы самостоятельно заниматься перевозками. Шасси ЗИЛа и саранский кузов были совмещены не совсем удачно. Платформа сгнила, при подъеме кузова ее перекашивало, а при опускании она задевала кабину. Чтобы привести автомобиль в порядок, понадобилось его полностью реконструировать.

Бортовой ЗИЛ-130 с 3,8-метровой колесной базой отличается длинным задним свесом. На серийных самосвалах на базе ЗИЛа задний свес укорочен, чтобы обеспечивалось равновесие при подъеме кузова. Для правильной установки самодельного самосвального кузова Симерин укоротил сзади лонжероны и перенес заднюю поперечину с фаркопом.

Для нового кузова Сергей самостоятельно изготовил и установил поверх лонжеронов рамы автомобиля оригинальный несущий подрамник. Старую платформу от ГАЗ-САЗ-53Б восстанавливать не было смысла. Сергей приобрел не гнилой, но частично поврежденный при ДТП кузов от такого же самосвала. Удалив «битый» фрагмент, он уменьшил длину кузова с 3,73 до 3 м. Практически от саранской платформы остались только укороченное днище и механизмы опрокидывания кузова. По сравнению с САЗ-53Б вместимость кузова не уменьшилась, а увеличилась за счет высоких самодельных бортов. Машина может перевозить 6…6,5 т.

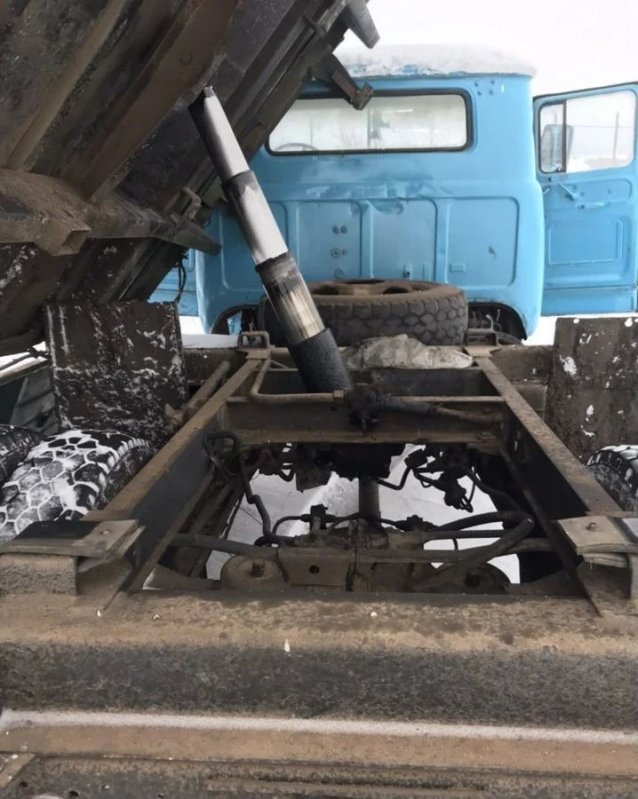

Телескопический гидравлический цилиндр с шарнирами для трехсторонней разгрузки на концах остался от САЗ-53Б. Насос для подъема груженой платформы понадобился мощный, от самосвала ЗИЛ-ММЗ. Конструкция коробки передач базового ЗИЛ-130 позволяет, если надо, добавить механизм отбора мощности: покупать новую коробку не потребовалось.

Уменьшенная длина платформы позволила установить ее на некотором расстоянии от кабины. В промежуток между кабиной и платформой хозяин машины изначально планировал поставить кран-манипулятор, однако кран недешев, и денег на его покупку пока не хватает. Место между кабиной и кузовом занимает запасное колесо, которое при необходимости легко можно опустить на землю откидным кронштейном от ЗИЛ-131. Место слева от «запаски» занял большой ящик для инструмента и кожух автономного отопителя.

По внешнему виду не сразу определишь, от какой модели автомобиля взята платформа. Борта совсем не такие, как у серийного кузова саранского самосвала. Симерин изготовил их самостоятельно. Их силовой каркас сварен из труб прямоугольного сечения. Боковые борта состоят из двух частей. Задний откидывается и вверх, и вниз, в зависимости от того, из каких петель перед разгрузкой вынуть шкворни – из нижних или верхних. Самодельная платформа получила замки от бортового КамАЗа. Не забыл Сергей и о «мелочах». На переднем борту – кронштейны для двух лопат и колесных упоров. На самодельном защитном козырьке – свернутый в рулон брезент, которым закрывают груз. Задний поперечный лонжерон подрамника платформы полый, в него помещаются мощные ломы.

Облицовка радиатора и передние крылья самосвала – от ЗИЛ-131, что может ввести в заблуждение насчет места происхождения машины. ЗИЛ-130 со «131-й» передней частью много лет выпускает Уральский автомоторный завод в Свердловской области, но данный автомобиль в 1990 году сошел с конвейера не уральского, а московского предприятия. Когда Сергей покупал машину, ее «130-е» крылья и облицовка были подгнившие и помятые. Панели оперения ЗИЛ-131 удалось приобрести у военных. Получилось дешевле, чем «железо» ЗИЛ-130 из магазина. Кроме того, внешность «сто тридцать первого» нравится Сергею больше.

Вместе с крыльями и облицовкой хозяину самосвала отдали решетку на крышу кабины, похожую на багажник легкового автомобиля. Такими решетками заводского изготовления комплектуют некоторые модели КУНГов на шасси ЗИЛ-131. На «багажник» Сергей вынес антенну и большую японскую «дудку» пневматического звукового сигнала.

Стойки с боковыми зеркалами позаимствованы у ГАЗ-3307. С каждой стороны на кронштейн повешены по два зеркала: большое и маленькое, как у КамАЗа или ЗИЛа с кабиной новой модели. На большом левом зеркале установлен обычный бытовой термометр, показания которого отлично читаются из бокового окна.

Симерин, как и многие другие водители, оборудовал кабину на свой вкус. В самодельных грузовиках редко остается «родное» сиденье водителя. Машина Симерина – не исключение. Достаточно мягкое водительское сиденье заимствовано у Ford Transit, двухместное пассажирское – стандартное, от ЗИЛа. Чехлы одинакового цвета и фасона создают иллюзию, будто сиденья «из одного гарнитура». Потолок, задняя стенка и подлокотник обтянуты приятной на вид темно-серой искожей (Симерин обращался к мастеру, занимающемуся обивкой салонов).

Приборная панель облицована фанерой и добавлен кронштейн для сотового телефона. Подрулевой переключатель от КамАЗа, который называют «гитарой», устанавливают самостоятельно многие владельцы грузовиков. Симерин оснастил машину двумя «гитарами». На первой, которая ближе к «баранке», слева находится включатель сигналов поворота, а справа – «флажок» переключения света фар. Кнопка в торце включает звуковой сигнал. На «флажок» второй «гитары» выведен выключатель стеклоочистителя, а кнопка в торце приводит в действие омыватель ветрового стекла. На ЗИЛ-130, как известно, привод стеклоочистителя пневматический. Симерин заменил его электрическим с мотором от ГАЗ-53 и переделанными под размеры ЗИЛа рычагами привода.

Хромированные ручки дверей от КамАЗа устроены по принципу «зиловских» и представляют собой удобную скобу с кнопкой, но размеры отличаются, и для установки на ЗИЛ пришлось делать дополнительные отверстия и дорабатывать замки. Кабина оснащена системой центрального замка и электрическими стеклоподъемниками. В качестве основы механизма опускания стекол использован купленный в магазине комплект, предназначенный для КамАЗа. Его тоже пришлось приспосабливать к дверям ЗИЛа.

Аудиосистеме, которую Симерин поставил в кабину самосвала, позавидуют владельцы иных легковых иномарок. Головное устройство – магнитола Sony, способная воспроизводить музыку в MP3-формате. Правда, когда мы фотографировали машину для журнала, Сергей снял магнитолу для ремонта. Пара динамиков Blaupunkt врезана в деревянную полку над ветровым стеклом. Вторая пара колонок марки Sound Stream установлена в дверях на деревянных панелях-подиумах, занявших место штатных крышек лючков. Есть и третья пара – высокочастотные динамики Mystery. Однако самое необычное для «130-й» кабины устройство – жидкокристаллический телевизор, экран которого откидывается от полки над ветровым стеклом. Естественно, при таком оснащении не обойтись без сигнализации.

Самодельный подлокотник служит не только вещевым ящиком. В его нижнюю часть вписалась труба, по которой подается воздух от отопителя. В подлокотник вмонтированы тумблер и кнопка управления автономной «печкой», а также две контрольные лампы – индикаторы свечи накаливания и рабочего режима.

Самосвал оснащен автономным отопителем – это «печка» ЗАЗ-968, переоборудованная для работы на пропане. Мы встречали адаптированную под газовое топливо печку от «Запорожца» на ЗИЛе московского водителя Андрея Капитанского. В машине Симерина «автономка» расположена иначе. Капитанский поставил отопитель в кабине прямо за спинкой сиденья, а газовый баллон оказался на полу под ногами пассажиров. Симерин смонтировал «печку» вне кабины, в специально изготовленном кожухе рядом с ящиком для инструмента: 5-литровый бытовой баллон находится на полке в инструментальном ящике и закреплен лентой ремня безопасности от самолета АН-2. Воздух подается по гофрированному шлангу в отверстие, проделанное в задней стенке кабины. Чтобы в первые минуты работы печка не нагнетала в кабину холодный воздух, на ее входном отверстии есть заслонка. Симерин изготовил оригинальный привод управления заслонкой. Ее открывает и закрывает «фирменный» рычажок с красной ручкой, находящийся под сиденьем.

Не остался без внимания и штатный отопитель, связанный с системой охлаждения двигателя. Кран печки ЗИЛа, по мнению Сергея, ненадежен и расположен неудобно. Серийный кран уступил место сантехническому крану шарового типа, установленному не на блок цилиндров, а на подводящий шланг. Новый кран на виду и под рукой, он открывается удобным рычагом.

Двигатель почти не отличается от обычного двигателя ЗИЛ-130, а чтобы в карбюратор по ступало больше воздуха, воздушный фильтр взят от ЗИЛ-131, причем доработанный. Для лучшего охлаждения двигателя между радиатором и облицовкой владелец автомобиля поставил электровентилятор от «ГАЗели» с пластиковой крыльчаткой. После ее установки пришлось удлинить рычаг, отпирающий капот. В верхний бачок радиатора ввернут датчик включения электровентилятора. Он включается при температуре охлаждающей жидкости 92 °С и отключается, когда тосол остывает до 82 °С. В южном городе такое устройство очень полезно. Помочь бортовой сети справиться с нагрузкой, возникающей при работе дополнительных электроприборов, призван генератор увеличенной мощности от автобуса ЛАЗ.

По советской классификации самосвал с разгрузкой на три стороны считался сельскохозяйственным. Строительному самосвалу полагалась платформа, откидываемая только назад. В реальности на строительных самосвалах возили зерно, корма и удобрения, а «сельскохозяйственные» машины работали на стройках. Когда появились частные самосвалы, их владельцы стали работать везде, где была в том необходимость, и перевозить, что потребуется. Сергей на своей машине возит строительные грузы в Ростове-на-Дону и ближнем пригороде.

Please enable JavaScript to view the comments powered by Disqus.

ЗИЛ 4-5 куба | Щебень, песок, уголь 2-3 м³

ЗИЛ самосвал с объемом кузова

4, 5, 6 куба

считается одной из самых распространенных машин, предназначенных для привоза песка, щебня, гравия и других сыпучих материалов на садовые участки и приусадебные хозяйства. Отличается самосвал от обычных грузовиков тем, что выгрузка перевозимого им материала осуществляется механическим путем, за счет поднятия кузова и принудительного сбрасывания груза.

Автомобиль-самосвал ЗИЛ-ММЗ-4502

произведенный на шасси Зил-130, представляет собой двухосный автомобиль с задними ведущими колесами, оснащенный металлическим кузовом и гидравлическим опрокидывающим устройством, для выгрузки материала назад.
Габариты ЗИЛ:
Длина автомобиля 5490 мм
Ширина автомобиля 2500
Высота автомобиля 2540
Высоты опрокидывания кузова 4100
Объем доставляемого материала 4-5 кубов
Вес перевозимого груза 5-6 тонн
Внутренние размеры кузова в мм:

длина 2600
ширина 2300
высота 635
объем кузова по основные борта куб. м: 3.8
с наращенными бортами 5.3 куба

Грузоперевозки на самосвале ЗИЛ.

Грузовые перевозки на самосвале ЗИЛ идеально подходят для тех покупателей, у кого строительство дома или дачи подходит к завершающему этапу.
Нет смысла привозить большой объем песка, щебня или гравия, когда до завершения работ остается довезти 2, 3 или 4 куба.
Использовать ЗИЛ для крупных строительных объектов, где необходима доставка большого объема материала, не имеет резона.

Например, если вы решили выложить двор тротуарной плиткой или брусчаткой и для песчано-гравийной подушки нужно всего по 4, 5 куба песка и щебня; заканчиваются запасы дров или угля, а привезти надо всего 3, 4 куба или пару, тройку тонн; утеплить пол и стены керамзитом

; купить небольшой объем питательной почвы и удобрений для сада и огорода.

Для подобных ситуаций можно заказать услугу доставки на самосвале ЗИЛ.
Эти легкие и маневренные автомобили, способны доставить по вашему заказу торф, навоз или перегной прямо на участок.
Вес перевозимых грузов на этом самосвале не превышает 7-8 тонн.
Конечно, такой объем строительного материала и удобрений можно привезти и на более больших грузовиках, таких как КАМАЗ или МАЗ, но цена доставки на этом транспорте будет на порядок выше, чем привоз на автомобиле ЗИЛ.
Необходимо знать, чем больше машина весит, тем выше риск повреждения дорожного покрытия.

В зависимости от размера кузова и высоты наращенных бортов на самосвале ЗИЛ, небольшого веса материалы, такие как

торф, перегной, керамзит, дрова, торфяные и песчаные смеси, перепревший навоз, позволительно привозить до 6-7 кубов. ЗИЛ пользуется большим спросом у собственников земельных участков и остается одним из самых универсальных грузовых автомобилей для перевозки груза.

Самосвал ЗИЛ-СААЗ 454510

Технические характеристики:
Базовое шасси ЗИЛ-494560/ЗИЛ-497442
Масса перевозимого груза, кг-6000
Вместимость грузовой платформы, м3-5,4
Направление разгрузки назад
Угол подъема грузовой платформы в градусах-50
Внутренние размеры грузовой платформы, мм-3050х2337х780
Полная масса транспортного средства, кг-11000
Габаритные размеры, мм-6250х2500х2660

Вывоз строительного и бытового мусора на самосвале ЗИЛ.

Много мусора скапливается на участке на протяжении дачного сезона: сорняки с огорода, скощенная трава, спиленные ветки с деревьев. После демонтажа помещений образуется много строительного мусора, стекло, дверные и оконные рамы, доски. Не вессь мусор можно утилизировать и тем более сжигать, ведь при неправильном сгорании мусора, пламя может распространиться на соседние дома и ближайшие участки, не говоря уже о вреде загрязнение воздуха продуктами горения. Мы рекомендуем для

вывоза строительного и бытового мусора, в частном секторе, на садовых и дачных участках, использовать самосвал ЗИЛ. При его малых габаритах, этот автомобиль без усилий заезжает в узкие ворота, не разрушая при этом дороги и подъезда к вашему дому.

Малый радиус поворота самосвала ЗИЛ, хорошая маневренность и обзорность позволяют доставить материал для стройки и облагораживания участка в труднодоступные места.
