Кубатурник оцилиндрованного бревна

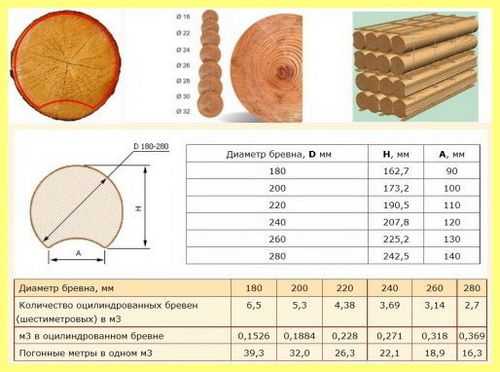

Кубатурник оцилиндрованного бревна – таблица объема бревна по диаметру




Полезная таблица: кубатурник оцилиндрованного бревна.

А — ширина теплового паза, b — глубина компенсационного паза, D — диаметр оцилиндрованного бревна(ОЦБ), H — высота ОЦБ.

Объем одного бревна высчитывается по формуле: ?* (1/2D)? • L

где ? — это 3,14, D — диаметр бревна, L — длина бревна.





Таблица кубатуры ОЦБ, длина бревна 6000мм:















Диаметр ОЦБ D, мм

Паз ОЦБ A, мм

Объем ОЦБ, м3

Площадь ОЦБ, м2

Кол-во ОЦБ в 1 м3, шт

140

70

0,09

2,84

1,1

160

80

0,12

3,05

8,29

180

90

0,17

3,44

6,55

200

100

0,19

3,83

5,31

220

110

0,23

4,22

4,39

240

120

0,27

4,61

3,69

260

130

0,32

5

3,14

280

140

0,37

5,4

2,71

300

150

0,42

5,79

2,36

320

160

0,48

6,19

2,07

340

170

0,54

6,59

1,84

360

180

0,61

6,99

1,64






















Новая заявка на сайте



russ-doma.ru

Таблица бревен кубатура – Объем (кубатура) круглых лесных материалов (лесоматериалов, бревен) (по ГОСТ 2708-44) / Таблица c учетом коничности и длины бревна. Таблица кубатуры бревен, стволов.

Мы всегда рады оказать помощь нашим клиентам.Если вы незнаете как расчитать м3 сруба,то данный раздел для вас.

После того,как вы определились с выбором сруба,у вас возникает вопрос о цене.Мы выкладываем стоимость за м3.Лиственница-14000р за м3,сосна 12000р за м3.A какая стоимость сруба?

 считаем размер по периметру нашего сруба :четыре стены по 6 м плюс выпуск1м(2*0,5м) на каждой стене-получаем 24м плюс 4м=28погонных метров.

Теперь складываем внутренние стены 3м+3м+2м(4выпуска по 0,5м)=8м.п

Полученый результат сложим с периметром,получим36 м.п

для выхода на нужную высоту нам необходимо 10 венцов.умножаем на36=360м.п строевого леса в срубе.При рубке сруба используются шестиметровые бревна,по-этому 360 мы делим на 6,получаем 60.это колличество необходимых нам 6-метровых бревен.

далее пользуемся кубатурником,специальной таблицей

необходимо учитывать,что при использовании бревна в срубе 28,строевой лес должен быть 30.находим соответствующую величину в таблице.она составляет 0,52.умножим на 60=31,2м3

теперь считаем фронтоны.делим треугольник фронтона попалам,, получая вместо равнобедренного, два прямоугольных треугольника. Если один перевернуть на 180° и приложить ко второму, то получим прямоугольник, высотой, равной высоте нашего фронтона и шириной, равной его половине. Иными словами мы упрощаем треугольную площадь до прямоугольной.У нас два фронтона,в итоге разложив второй фронтон аналогично первому  и сложив два разложенных фронтона мы получим стену равную высоте наших фронтонов 6 на 1,574.делим высоту фронтона 1,574 на 0,28(диаметр бревна)=5,6,т.е нам необходимо 6 бревен.умножаем на известную нам величину из таблицы 6*0,52=3,12м3+31,2м3=34,32м3 вот мы и получили м3 сруба.Цифра приблизительная,т.к точную можно назвать из разбревновки.Но для предварительного расчета подходит.

Круглый лес – это по математическим меркам цилиндр. Объем цилиндра вычисляется как площадь его окружности, умноженная на длину самого цилиндра (читай бревна).

где: Пи
– 3,15159; R
– радиус окружности; H
– длина цилиндра.

Но поскольку сравнение бревна с цилиндром чисто условное, то при реальных расчетах диаметр бревна измеряется в его средней точке. Естественно, что без коры.

Со школьной скамьи нас учили, что площадь окружности вычисляется: как число Пи (3,14159), умноженное на радиус окружности в квадрате. Либо другой вариант, это опять же число Пи умножить на диаметр окружности в четвертой степени.

Это чисто теоритические вычисления объема (кубатуры) одного, отдельно взятого бревна. А если речь идет о больших объемах лесоматериала, так называемых штабелях леса, где находятся сотни кубов кругляка? В этом случае, конечно, никто не будет высчитывать м3 каждого бревна.

Чтобы упростить работу кладовщиков, нормировщиков, технологов и прочих сотрудников деревобрабатывающих предприятий, кому по долгу службы приходится заниматься обмерами древесины, используют кубатурник круглого леса. Это ничто иное, как утвержденные ГОСТом таблицы, содержащие расчеты объема круглого леса, в зависимости от толщины его вершины.

Опытные лесорубы и деревообработчики тычкуют лес с шагом 2 см, как правило по четным размерам.

Стоит заметить, что специалисты, кто постоянно имеет дело с лесом, могут на глаз, с большой точности, определить диаметр бревна без использования линеек или рулеток. А дальше уже идут математические расчеты: бревен такого диаметра столько-то, другого диаметра столько-то и так далее. После чего из кубатурника леса берутся значения объема бревна каждого диаметра и умножается на количество погонных метров.

Аналогично происходит подсчет объема бревен других диаметров, с использованием значений кубатурника круглого леса 6 метровой длины.

Часть I – длина бревна измеряемого леса начиная от 4 и до 8,5 метров погонных.

Объем (кубатура) круглых лесных материалов (лесоматериалов, бревен) (по ГОСТ 2708-44) / Таблица c учетом коничности и длины бревна. Таблица кубатуры бревен, стволов.

В таблице дана выборка наиболее популярных размеров бревен.  Если Вы хотите посмотреть более подробный кубатурник, то он отображен в ГОСТ 2708-75 «Лесоматериалы круглые. Таблицы объемов».

D — диаметр профилированного бревна;
B — ширина продольного паза;
L — количество погонных метров профилированного бревна необходимых для строительства одного квадратного метра стены сруба дома;
V— объем бревна на строительство одного квадратного метра стены сруба дома

Более подробно с градацией хвойного сортамента Вы можете ознакомиться в ГОСТе 24454-80. Номинальные размеры длины пиломатериалов устанавливают от 1,0 до 6,5 м с градацией 0,25 м. При целевом заказе на пилораме, допускается изготавливать пиломатериалы с размерами сечения, не указанными в таблице и длиной более 6,5 м, вплоть до 9 м.

А если Вам необходимо посчитать кубатуру дров то можно ознакомиться с нашей статьей.

Дрова мы по прежнему возим, обращайтесь.

После того как все идеи по реализации строительства дома проработаны и выбран окончательный вариант строительства дома из оцилиндрованного бревна, возникает вопрос, во сколько такой дом Вам обойдётся. Чтобы определить стоимость строительства сруба из оцилиндрованного бревна, необходимо знать, сколько кубов бревна в этом срубе. В данной статье мы постараемся подробно объяснить, как выполнить расчёт кубатуры для строительства оцилиндрованного бревна.

Самый простой способ расчёта производится по формуле – πr² • H

r² – радиус оцилиндрованного бревна в квадрате

Далее производим расчёт. Для этого выполним расчёт кубатуры бревна для самого ходового диаметра – 220мм и длинной 6 метров.

Итак, мы получили, сколько кубов в одном оцилиндрованном бревне диаметром 220мм. Далее необходимо посчитать какое количество брёвен в Вашем доме и умножить полученное количество на кубатуру одного бревна (0,228м3). Посчитать количество брёвен в стене можно просто, но изначально необходимо определить для себя, какой высоты будет этаж. Также необходимо прибавить к получёной высоте 7% на усадку, если бревно естественной влажности.

К примеру, высота первого этажа 2,9 метра. Высота одного бревна 220 мм за вычетом лунного паза будет – 190,5мм. Далее делим высоту этажа 2,9м на толщину бревна без паза – 0,19м, заранее переведя все цифры в метры.

2,9 : 0,19 = 15,26 штук. Мы получили необходимое количество брёвен диаметром 220мм для того чтобы построить этаж высотой 2,9 метра. Необходимо не забыть и добавить 7% на усадку дома. Итого получится 16 венцов. Теперь, чтобы узнать полный объем этажа дома 6х6, высотой 16 венцов, необходимо выполнить следующий расчёт:

16( венцов) * 4(стены)* 0,228(объём одного бревна) = 14,6 м3 бревна. Теперь чтобы узнать стоимость оцилиндрованного бревна на весь сруб, необходимо умножить количество полученых кубов на расценку бревна за один куб. Стоимость одного метра кубического оцилиндрованного бревна можно узнать здесь.

Чтобы выполнить расчёт для других диаметров брёвен мы предлагаем вашему вниманию ряд заранее рассчитанных таблиц, используя которые Вы наверняка найдёте для себя ответы на ваши вопросы.

Статья подготовлена компанией АСК Эгида, которая выполняет строительство домов из бревна и оказывает широкий спектр строительных услуг на рынке загородного домостроения.

Кубатурой леса называют количество сплошного массива, измеренного в кубических метрах. Такие данные очень важны при подсчете материала, необходимого для постройки каких-либо деревянных сооружений. А также они используются при продаже дров и иных видов лесоматериала.

Конечно, сейчас существует так называемый калькулятор расчета кубатуры оцилиндрованного бревна. Но что делать, если под рукой не оказалось этой удобной программы или недостаточно исходных данных? На эти вопросы мы и постараемся ответить.

Фото деревянного сруба.

Расчет кубатуры оцилиндрованного бревна может проводиться для разных целей и далеко не всегда, нужна аптечная точность. К примеру, если реализуется некалиброванный кругляк, идущий на дрова, вполне достаточно приблизительных расчетов. Потому как цена на данный вид леса самая низкая и небольшая погрешность не имеет большого значения.

Данный способ используется для определения количества дров:

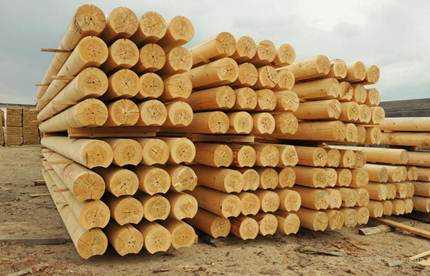

Перевозка леса.

Примерный расчет.

Если готовая таблица кубатуры оцилиндрованного бревна недоступна, а вам необходимы относительно точные значения, можно использовать несложную формулу.

Схема калиброванного ствола.

Диаметр верхнего торца.

Для большого количества товара рассчитывать персонально объем каждого бревна довольно проблематично, поэтому здесь используется специально разработанная таблица кубатурника оцилиндрованного бревна.

Собственно величина – кубический метр, среди профессионалов именуется проще – кубометр. Отсюда родилось и название справочника – кубатурник леса. Все данные в нем получены в лабораторных условиях и многократно проверены на практике.

Более того при помощи этого справочника можно узнать сколько метров в кубе оцилиндрованного бревна, а также сколько в кубе бревен оцилиндрованного бревна и целый ряд сопутствующих данных для других видов леса.

Данные калиброванного бревна.

Таблица кубатура оцилиндрованного бревна таблица не единственная, множество других подобных материалов, было разработана еще в Советском Союзе в 1975г. Все эти данные сведены в единый ГОСТ 2708-75, и несмотря на довольно солидный возраст, эти материалы по сей день не потеряли своей актуальности. Именно на них базируется калькулятор расчета кубатуры оцилиндрованного бревна.

Инструкция здесь понятна даже ребенку. К примеру, когда вам требуется узнать объем ствола толщиной 20 см и длиной 5м, необходимо найти значение на пересечении соответствующего столбца и строчки, в данном случае это будет 0,19м³. Сейчас еще используется европейский аналог нашего справочника ISO 4480-83, но практически все данные в этих документах совпадают.

Существует способ расчета кубатуры, основываясь на плотности и весе массива. Сам принцип прост, нужно вес разделить на плотность массива. Все эти данные можно взять из тех же таблиц. Хотя специалисты не рекомендуют использовать такие расчеты, так как конечные цифры весьма приблизительные.

Точные данные.

Многие бизнесмены и производственники идут, мягко говоря, на хитрость и разрабатывают свои корпоративные справочники. Если в кубатурнике по ГОСТ 2708-75 данные указываются с точностью до тысячных долей, то в новых справочниках они округляются до десятых, объем 0,156 значится как 0,16.

Широкая раскладка данных.

Но это еще самая невинная шалость. Некоторые, пользуясь обилием цифр, корректируют конечный результат, ссылаясь на якобы европейские стандарты. И там где в классическом справочнике значится 0,156м³, вдруг указывается объем 0,165м³.

Разница в 0,01 для нескольких десятков бревен несущественная, но для объемов продаж лесозаготовительной базы или завода прибыль существенная.

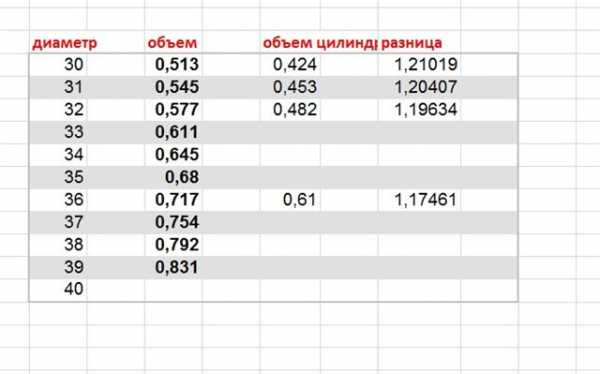

Вариант электронного калькулятора.

На видео в этой статье дан материал по работе с таблицами.

Людям несведущим таблица кубатуры оцилиндрованного бревна может показаться несколько архаичной. Но эти данные были подтверждены десятками лет практического использования и их точность не вызывает сомнений.

Замеры ствола.

Объем (кубатура) круглых лесных материалов (лесоматериалов, бревен) (по ГОСТ 2708-44) / Таблица c учетом коничности и длины бревна. Таблица кубатуры бревен, стволов. Верна для сосны, лиственницы, кедра, пихты.Да и для других пород вполне…

Объем круглых лесных материалов (лесоматериалов, бревен) (по ГОСТ 2708-44) / Таблица c учетом коничности и длины бревна.


Объем круглых лесных материалов (лесоматериалов, бревен) (по ГОСТ 2708-44) / Таблица c учетом коничности и длины бревна.

Диаметр в верхнем отрубе, см

Длина бревна, м

1,0

1,5

2,0

2,5

3,0

3,5

4,0

4,5

5,0

5,5

6,0

6,5

7,0

7,5

8,0

8,5

9,0

9,5

Объем одного бревна с учетом коничности, м3

12

0,012

0,019

0,026

0,031

0,038

0,046

0,053

0,063

0,073

0,083

0,093

0,103

0,114

0,125

0,138

0,150

0,166

0,18

13

0,014

0,022

0,030

0,036

0,015

0,053

0,062

0,074

0,085

0,097

0,108

0,120

0,132

0,144

0,158

0,173

0,190

0,20

14

0,016

0,025

0,035

0,043

0,052

0,061

0,073

0,084

0,097

0,110

0,123

0,135

0,150

0,164

0,179

0,195

0,21

0,23

15

0,019

0,029

0,039

0,049

0,060

0,072

0,084

0,097

0,110

0,125

0,140

0,154

0,168

0,185

0,20

0,22

0,24

0,25

16

0,021

0,033

0,044

0,056

0,069

0,082

0,0)5

0,110

0,124

0,140

0,155

0,172

0,189

0,20

0,22

0,24

0,26

0,28

17

0,024

0,037

0,050

0,064

0,078

0,093

0,107

0,124

0,140

0,158

0,175

0,192

0,21

0,23

0,25

0,27

0,29

0,31

18

0,027

0,041

0,056

0,071

0,086

0,103

0,120

0,138

0,156

0,175

0,194

0,21

0,23

0,25

0,28

0,30

0,32

0,35

19

0,030

0,046

0,063

0,079

0,096

0,114

0,133

0,153

0,174

0,194

0,21

0,23

0,26

0,28

0,30

0,33

0,36

0,38

20

0,033

0,051

0,069

0,087

0,107

0,126

0,147

0,170

0,190

0,21

0,23

0,26

0,28

0,30

0,33

0,36

0,39

0,42

21

0,036

0,056

0,076

0,097

0,118

0,140

0,163

0,186

0,21

0,23

0,26

0,28

0,31

0,33

0,36

0,40

0,42

0,46

22

0,040

0,062

0,084

0,103

0,130

0,154

0,178

0,20

0,23

0,25

0,28

0,31

0,34

0,37

0,40

0,43

0,46

0,50

23

0,044

0,068

0,094

0,118

0,143

0,169

0,195

0,22

0,25

0,28

0,31

0,34

0,37

0,40

0,43

0,47

0,51

0,54

24

0,048

0,075

0,103

0,130

0,157

0,184

0,21

0,24

0,27

0,30

0,33

0,36

0,40

0,43

0,47

0,50

0,55

0,58

25

0,053

0,082

0,113

0,142

0,170

0,200

0,23

0,26

0,29

0,32

0,36

0,39

0,43

0,47

0,50

0,54

0,59

0,68

26

0,057

0,089

0,123

0,154

0,185

0,21

0,25

0,28

0,32

0,35

0,39

0,43

0,46

0,50

0,54

0,58

0,63

0,67

27

0,062

0,096

0,133

0,167

0,20

0,23

0,27

0,30

0,34

0,38

0,42

0,46

0,50

0,54

0,58

0,63

0,68

0,73

28

0,067

0,104

0,144

0,180

0,22

0,25

0,29

0,33

0,37

0,41

0,45

0,49

0,53

0,58

0,63

0,67

0,72

0,78

29

0,072

0,111

0,154

0,193

0,23

0,27

0,31

0,35

3,39

0,44

0,48

0,53

0,58

0,62

0,67

0,72

0,78

0,83

30

0,077

0,119

0,165

0,200

0,25

0,29

0,33

0,38

0,42

0,47

0,52

0,56

0,61

0,66

0,72

0,78

0,83

0,89

31

0,082

0,127

0,177

0,220

0,26

0,31

0,36

0,40

0,45

0,50

0,55

0,60

0,66

0,71

0,77

0,83

0,88

0,95

32

0,087

0,135

0,19

0,23

0,28

0,33

0,38

0,43

0,48

0,53

0,59

0,64

0,70

0,76

0,82

0,88

0,94

1,00

33

0,093

0,144

0,20

0,25

0,30

0,35

0,40

0,40

0,51

0,57

0,62

0,68

0,74

0,80

0,87

0,98

1,00

1,07

34

0,10

0,15

0,21

0,26

0,31

0,37

0,43

0,49

0,54

0,60

0,66

0,72

0,78

0,85

0,92

1,04

1,06

1,13

35

0,10

0,16

0,22

0,28

0,33

0,39

0,45

0,51

0,57

0,63

0,70

0,76

0,83

0,90

0,96

0,93

1,12

1,20

36

0,11

0,17

0,23

0,29

0,36

0,42

0,48

0,54

0,60

0,67

0,74

0,80

0,88

0,95

1,02

1,10

1,18

1,26

37

0,11

0,18

0,25

0,31

0,37

0,44

0,50

0,57

0,63

0,71

0,78

0,85

0,93

1,00

1,08

1,16

1,24

1,33

38

0,12

0,19

0,26

0,32

0,39

0,46

0,53

0,60

0,67

0,74

0,82

0,90

0,97

1,05

1,13

1,22

1,30

1,40

39

0,13

0,20

0,27

0,34

0,41

0,48

0,56

0,63

0,70

0,78

0,86

0,94

1,02

1,11

1,20

1,28

1,37

1,47

40

0,14

0,21

0,28

0,36

0,43

0,50

0,58

0,66

0,74

0,82

0,90

0,99

1,07

1,16

1,25

1,35

1,44

1,54

41

0,14

0,22

0,30

0,37

0,45

0,53

0,61

0,70

0,78

0,86

0,95

1,04

1,13

1,22

1,31

1,41

1,51

1,62

42

0,15

0,23

0,31

0,39

0,47

0,56

0,64

0,73

0,81

0,90

1,00

1,08

1,18

1,28

1,36

1,48

1,53

1,70

43

0,15

0,24

0,33

0,41

0,49

0,58

0,67

0,76

0,85

0,95

1,04

1,14

1,24

1,34

1,44

1,55

1,66

1,77

44

0,16

0,25

0,34

0,43

0,52

0,61

0,70

0,80

0,89

0,99

1,0,)

1,20

1,30

1,40

1,51

1,62

1,73

1,86

45

0,17

0,26

0,36

0,45

0,54

0,64

0,74

0,84

0,94

1,04

1,14

1,25

1,36

1,47

1,58

1,70

1,81

1,96

46

0,18

0,27

0,37

0,47

0,57

0,67

0,77

0,87

0,98

1,08

1,19

1,30

1,41

1,53

1,65

1,77

1,90

2,03

47

0,18

0,28

0,39

0,49

0,59

0,70

0,80

0,91

1,02

1,13

1,24

1,36

1,48

1,60

1,72

1,85

1,99

2,12

48

0,19

0,30

0,41

0,51

0,62

0,73

0,84

0,95

1,06

1,18

1,30

1,41

1,54

1,67

1,80

1,93

2,07

2,22

49

0,20

0,31

0,43

0,53

0,64

0,76

0,83

0,99

1,11

1,23

1,35

1,48

1,61

1,74

1,88

2,02

2,16

2,32

50

0,21

0,32

0,44

0,56

0,67

0,79

0,91

1,03

1,15

1,28

1,41

1,54

1,67

1,81

1,95

2,10

2,26

2,42

90zavod.ru

Кубатурник оцилиндрованного бревна при расчете объема бруса

Когда планируется строительство будущего дома, то обязательно требуется выполнить расчет материалов, необходимых для строительства. Выполнить такой расчет для обыкновенных стандартных материалов достаточно просто. Намного сложнее сделать расчет изделий дома из оцилиндрованного бревна. В данном случае рассчитать кубатуру намного сложнее, для этого требуются особые математические формулы. Облегчает задачу специально рассчитанный кубатурник оцилиндрованного бревна.

Таблица расчета кубатуры бревен.

Пиломатериалы, такие как оцилиндрованные бревна, относятся к материалам, без которых просто невозможно никакое современное строительство. Эти конструкции используются в изготовлении опалубки, из них изготавливают стропила и возводят стены дома, делают этажные перекрытия. Сегодня строения, материалом для которых является оцилиндрованное изделие, строятся очень часто.

Свойства заводского оцилиндрованного бревна

Фирменное изделие стало популярным материалом для возведения самых разных строений. Цилиндрическую форму им придают специальные станки. Для крепления в системах проделывают соответствующие пазы.

Возведение деревянного дома с использованием оцилиндрованного бревна дает возможность построить надежное здание, где подобные изделия имеют очень плотную стыковку. Данная система делается на заказ самых разных размеров, определенной длины, любого диаметра.

Обычно обрезные материалы, например доски, всегда измеряются кубометрами, иначе говоря, единой плотной массой. Зато детали, не прошедшие заводскую обработку, неоцилиндрованные, приходится измерять по отдельности.

Вернуться к оглавлению

Как можно рассчитать кубатуру?

Когда покупаются пиломатериалы, необходимо обязательно знать количество кубов или кубатуры. С обыкновенными досками все ясно, а вот как измеряется кубатура оцилиндрованного бревна?

Таблица расчета.

  1. Объем древесины определяется ГОСТом 2708-75. Здесь напечатаны таблицы существующих объемов изделий. Определение объема проводится при помощи двух параметров: толщины тонкого конца и длины.
  2. Чтобы провести расчет кубатуры имеющегося оцилиндрованного изделия, требуется знать его параметры. Предположим, что вам известен радиус. Перемножив его на два, получаете величину диаметра. Расчеты делаются в метрах. Сначала рассчитывается объем единственного устройства. В этом случае число пи перемножается с его диаметром.
  3. Чтобы было нагляднее, возьмите деталь с диаметром 220 мм, длиной 6 м. Необходимо миллиметры перевести в метры, у вас получится 0,22 м. Вам известен радиус. Получившиеся величины нужно перемножить, результат — 0.228 м. В результате вы нашли объем измеренного оцилиндрованного устройства. Когда известно количество изделий, составляющих один кубометр, возьмите 20 штук, то при помощи умножения получаете результат — 4,56 метра.

Для того чтобы провести расчет количества общей массы, умещающихся в кубометре, когда точно рассчитан объем одного изделия, требуется данный объем поделить на кубометр. Иными словами, у вас получится результат 4.38, вы единицу поделили на 0.228. В результате вы узнали, что кубометр вмещает 4,5 детали.

Если подобный расчет выполнить сложно, можно обратиться за помощью к специально созданным программам, рассчитывающим кубатуру оцилиндрованных бревен. Такие программы в большом количестве представлены в глобальной сети. Надо сказать, что показанные выше расчеты считаются стандартными, поэтому ими также пользуются онлайн-программы.

Вернуться к оглавлению

Некоторые особенности

Количество пиломатериалов определяется мерами объема, то есть в кубометрах.

Схема расчета кубатуры бревна.

В основном расчет проводится, как уже было сказано выше, по классическим геометрическим формулам, однако у него есть несколько нюансов.

В основном любое бревно — это цилиндр. Значит, его объем рассчитывается по формуле определения объема цилиндра. 3,1415 умножают на квадрат радиуса и его длину. Измерения проводятся в метрах.

  1. Для получения совокупного объема оцилиндрованных систем нужно умножить объем одного на общее число изделий. В основном все очень просто, но есть и подводные камни. Каждая деталь должна иметь одинаковые размеры, то есть одинаковую длину и диаметр. Если они будут разными, то получится результат достаточно приблизительный.
  2. В связи с этим при покупке изделий и их осмотре нужно обязательно обращать внимание на их соответствие длине и диаметру.

Описанная методика применяется в большинстве случаев для измерения объема пиломатериалов, прошедших сортировку, и оцилиндрованных моделей. Каждое оцилиндрованное бревно проходит заводскую обработку, поэтому все бревна имеют один и тот же радиус, одинаковую длину. Расчеты получаются с малыми погрешностями.

Когда имеется несортированное изделие, то намного проще будет определить объем «на глаз» методом расчета объема обыкновенного куба. Детали кладутся штабелем, проводится замер габаритов.

После перемножения этих показателей получится объем штабеля. Нужно «на глаз» прикинуть количество имеющихся пустот, присутствующих между изделиями, прикинуть, насколько отличаются диаметры и их длина. В результате получится условный общий объем.

Вернуться к оглавлению

Все намного проще при расчете объема бруса

Объем таких пиломатериалов вычисляется точно так же, как было описано выше, только результат полученных данных будет абсолютно точным. Это связано с тем, что брусья имеют плотное прилегание друг относительно друга, когда лежат в штабеле, у них одинаковая длина. В результате штабель бруса, сделанного на заводе, имеет вид правильного куба, что намного упрощает расчет его объема.

Кроме того, сделать расчет кубатуры сегодня стало возможно с помощью специальных таблиц, получивших название кубатурников (запросто можно найти во всемирной паутине). Остается просто сделать замер диаметра, измерить длину. Специальная таблица показывает определенные значения для сделанных замеров.

Однако для получения совокупного объема нужно будет провести замер каждого изделия, лежащего в штабеле, а затем сложить индивидуальные значения. Такой труд позволит получить более точные размеры.

Сегодня кубатурник имеющегося оцилиндрованного бревна можно очень просто рассчитать, достаточно воспользоваться калькулятором, бесплатной интернет-программой. Чтобы сделать расчет, потребуется диаметр бревна, его длина и точное количество изделий. Бесплатная программа быстро рассчитает кубатуру пиломатериала, базируясь на данных, указанных в Госстандарте. Она быстро рассчитает, сколько оцилиндрованных бревен находится во всем объеме, покажет точное число, сколько их содержится в кубометре.

masterbrusa.ru

Объем бревна таблица — формула вычисления кубатуры

как расчитать кубатуру сруба

Мы всегда рады оказать помощь нашим клиентам.Если вы незнаете как расчитать м3 сруба,то данный раздел для вас.

После того,как вы определились с выбором сруба,у вас возникает вопрос о цене.Мы выкладываем стоимость за м3.Лиственница-14000р за м3,сосна 12000р за м3.A какая стоимость сруба?

Рассмотрим пример расчета:

Берем для примера сруб 6*6,бревно в срубе 28

считаем размер по периметру нашего сруба :четыре стены по 6 м плюс выпуск1м(2*0,5м) на каждой стене-получаем 24м плюс 4м=28погонных метров.

Теперь складываем внутренние стены 3м+3м+2м(4выпуска по 0,5м)=8м.п

Полученый результат сложим с периметром,получим36 м.п

Высота нашего сруба 2,8м

для выхода на нужную высоту нам необходимо 10 венцов.умножаем на36=360м.п строевого леса в срубе.При рубке сруба используются шестиметровые бревна,по-этому 360 мы делим на 6,получаем 60.это колличество необходимых нам 6-метровых бревен.

далее пользуемся кубатурником,специальной таблицей

Диаметр бревнаОбъем бревна м куб при длине 6,0 мДиаметр бревнаОбъем бревна м куб при длине 6,0 м
180,194441,09
190,21451,14
200,23461,19
210,26471,24
220,28481,3
230,31491,35
240,33501,41
250,36511,47
260,39521,53
270,42531,59
280,45541,65
290,48551,72
300,52561,78
310,55571,84
320,59581,91
330,62591,98
340,66602,05
350,7612,11
360,74622,18
370,78632,25
380,82642,32
390,86652,38
400,9662,44
410,95672,51
421682,57
431,0469

необходимо учитывать,что при использовании бревна в срубе 28,строевой лес должен быть 30.находим соответствующую величину в таблице.она составляет 0,52.умножим на 60=31,2м3

теперь считаем фронтоны.делим треугольник фронтона попалам,, получая вместо равнобедренного, два прямоугольных треугольника. Если один перевернуть на 180° и приложить ко второму, то получим прямоугольник, высотой, равной высоте нашего фронтона и шириной, равной его половине. Иными словами мы упрощаем треугольную площадь до прямоугольной.У нас два фронтона,в итоге разложив второй фронтон аналогично первому и сложив два разложенных фронтона мы получим стену равную высоте наших фронтонов 6 на 1,574.делим высоту фронтона 1,574 на 0,28(диаметр бревна)=5,6,т.е нам необходимо 6 бревен.умножаем на известную нам величину из таблицы 6*0,52=3,12м3+31,2м3=34,32м3 вот мы и получили м3 сруба.Цифра приблизительная,т.к точную можно назвать из разбревновки.Но для предварительного расчета подходит.

не по теории а по практике

Круглый лес – это по математическим меркам цилиндр. Объем цилиндра вычисляется как площадь его окружности, умноженная на длину самого цилиндра (читай бревна).

где: Пи
– 3,15159; R
– радиус окружности; H
– длина цилиндра.

Но поскольку сравнение бревна с цилиндром чисто условное, то при реальных расчетах диаметр бревна измеряется в его средней точке. Естественно, что без коры.

Со школьной скамьи нас учили, что площадь окружности вычисляется: как число Пи (3,14159), умноженное на радиус окружности в квадрате. Либо другой вариант, это опять же число Пи умножить на диаметр окружности в четвертой степени.

Это чисто теоритические вычисления объема (кубатуры) одного, отдельно взятого бревна. А если речь идет о больших объемах лесоматериала, так называемых штабелях леса, где находятся сотни кубов кругляка? В этом случае, конечно, никто не будет высчитывать м3 каждого бревна.

Чтобы упростить работу кладовщиков, нормировщиков, технологов и прочих сотрудников деревобрабатывающих предприятий, кому по долгу службы приходится заниматься обмерами древесины, используют кубатурник круглого леса. Это ничто иное, как утвержденные ГОСТом таблицы, содержащие расчеты объема круглого леса, в зависимости от толщины его вершины.

Опытные лесорубы и деревообработчики тычкуют лес с шагом 2 см, как правило по четным размерам.

Стоит заметить, что специалисты, кто постоянно имеет дело с лесом, могут на глаз, с большой точности, определить диаметр бревна без использования линеек или рулеток. А дальше уже идут математические расчеты: бревен такого диаметра столько-то, другого диаметра столько-то и так далее. После чего из кубатурника леса берутся значения объема бревна каждого диаметра и умножается на количество погонных метров.

Например, бревно диаметром 20 мм имеет объем 0,23 м3 и таких бревен длинной 6 м в штабеле оказалось 100 шт. Таким образом получается результат, основанный на кубатурнике пиломатериала:
V = 0,23м3 * 100шт = 23 м3 – т.е. в штабеле будет 23 м3 диаметром в вершине 20 мм.

Аналогично происходит подсчет объема бревен других диаметров, с использованием значений кубатурника круглого леса 6 метровой длины.

Таблица-кубатурник круглого леса

Часть I – длина бревна измеряемого леса начиная от 4 и до 8,5 метров погонных.

Диаметр/смДлина/м

Оцилиндрованное бревно расчет кубатуры: просто и понятно

16.06.2014 17:04

После того как все идеи по реализации строительства дома проработаны и выбран окончательный вариант строительства дома из оцилиндрованного бревна, возникает вопрос, во сколько такой дом Вам обойдётся. Чтобы определить стоимость строительства сруба из оцилиндрованного бревна, необходимо знать, сколько кубов бревна в этом срубе. В данной статье мы постараемся подробно объяснить, как выполнить расчёт кубатуры для строительства оцилиндрованного бревна.

Расчёт кубатуры оцилиндрованного бревна

Самый простой способ расчёта производится по формуле – πr² • H

Π – 3,14

r² – радиус оцилиндрованного бревна в квадрате

Н – длинна оцилиндрованного бревна

Далее производим расчёт. Для этого выполним расчёт кубатуры бревна для самого ходового диаметра – 220мм и длинной 6 метров.

Подставляем данные в формулу:

3,14 *(0,11 м)²* 6м= 0,228 м3

Итак, мы получили, сколько кубов в одном оцилиндрованном бревне диаметром 220мм. Далее необходимо посчитать какое количество брёвен в Вашем доме и умножить полученное количество на кубатуру одного бревна (0,228м3). Посчитать количество брёвен в стене можно просто, но изначально необходимо определить для себя, какой высоты будет этаж. Также необходимо прибавить к получёной высоте 7% на усадку, если бревно естественной влажности.

К примеру, высота первого этажа 2,9 метра. Высота одного бревна 220 мм за вычетом лунного паза будет – 190,5мм. Далее делим высоту этажа 2,9м на толщину бревна без паза – 0,19м, заранее переведя все цифры в метры.

2,9 : 0,19 = 15,26 штук. Мы получили необходимое количество брёвен диаметром 220мм для того чтобы построить этаж высотой 2,9 метра. Необходимо не забыть и добавить 7% на усадку дома. Итого получится 16 венцов. Теперь, чтобы узнать полный объем этажа дома 6х6, высотой 16 венцов, необходимо выполнить следующий расчёт:

16( венцов) * 4(стены)* 0,228(объём одного бревна) = 14,6 м3 бревна. Теперь чтобы узнать стоимость оцилиндрованного бревна на весь сруб, необходимо умножить количество полученых кубов на расценку бревна за один куб. Стоимость одного метра кубического оцилиндрованного бревна можно узнать здесь.

Чтобы выполнить расчёт для других диаметров брёвен мы предлагаем вашему вниманию ряд заранее рассчитанных таблиц, используя которые Вы наверняка найдёте для себя ответы на ваши вопросы.

Статья подготовлена компанией АСК Эгида, которая выполняет строительство домов из бревна и оказывает широкий спектр строительных услуг на рынке загородного домостроения.

видео-инструкция по монтажу своими руками, особенности расчета, сколько весит 1 куб, таблица кубатуры, калькулятор, цена, фото

Все фото из статьи

Кубатурой леса называют количество сплошного массива, измеренного в кубических метрах. Такие данные очень важны при подсчете материала, необходимого для постройки каких-либо деревянных сооружений. А также они используются при продаже дров и иных видов лесоматериала.

Конечно, сейчас существует так называемый калькулятор расчета кубатуры оцилиндрованного бревна. Но что делать, если под рукой не оказалось этой удобной программы или недостаточно исходных данных? На эти вопросы мы и постараемся ответить.

Фото деревянного сруба.

Самостоятельный расчет объема леса

Расчет кубатуры оцилиндрованного бревна может проводиться для разных целей и далеко не всегда, нужна аптечная точность. К примеру, если реализуется некалиброванный кругляк, идущий на дрова, вполне достаточно приблизительных расчетов. Потому как цена на данный вид леса самая низкая и небольшая погрешность не имеет большого значения.

Приблизительный быстрый расчет

Данный способ используется для определения количества дров:

  • В большой поленнице.
  • Сложенных штабелем грубо обработанных или вообще не обработанных стволов на складе.
  • При загрузке насыпью в кузов грузового автомобиля.

Перевозка леса.

  • Изначально вам необходимо узнать объем пространства, в котором складирован лес. Инструкция проста и известна со школьной скамьи, умножается, длина на ширину и на высоту.
  • Но в нашем случае в этом объеме помимо деревянного массива бруса присутствует множество пустот. Замерять своими руками размеры этих пустот достаточно хлопотное и в принципе ненужное занятие. Поэтому за долгие годы в профессиональной среде был выведен коэффициент, который позволяет узнать средний объем леса, он равен 0,8.
  • Далее все элементарно просто. Полученный объем умножается на готовый коэффициент 0,8. В результате имеем ориентировочную кубатуру древесины.

Примерный расчет.

Совет: многие продавцы поступают еще проще.
По сути, коэффициент 0,8, это ни что иное, как расчетная величина за минусом 20% от общего объема пространства.
Любому нормальному человеку не составит большого труда отнять в уме 20% от какого либо значения.

Использование формулы

Если готовая таблица кубатуры оцилиндрованного бревна недоступна, а вам необходимы относительно точные значения, можно использовать несложную формулу.

Схема калиброванного ствола.

  • Коль уж мы говорим о стволах прошедших обработку, то следует отметить. Стандартной длиной оцилиндрованного бревна принято считать 6 метров. Цена на меньшие отрезки деревянного бруса будет несколько ниже. Все, что больше 6 метров стоит значительно выше.
  • Оцилиндрованный товар удобен тем, что он имеет четко фиксированный размер, в нашем случае это очень важно. Для расчетов необходимо замерить длину и радиус ствола.
  • Сама формула также известна из школьного курса физики и звучит как V=πR²L. Где «V» – это собственно искомая квадратура конкретного бревна. Число «π» условно равно 3,14. «R» – является радиусом. А «L» отвечает за длину бревна.
  • При закупке калиброванного товара имеющего одинаковые размеры, полученное значение умножается на количество стволов. Профессионалы считают, что когда нужно точно узнать, сколько оцилиндрованного бревна в кубе таблица дает усредненные данные, в то время как формула V=πR²L позволяет максимально точно рассчитать кубатуру массива.

Совет: иногда сечение ствола бывает не идеально круглым, а как бы овальным.
В этом случае необходимо сложить меньший и больший диаметры и разделить на 2.
Тем самым мы получим искомую среднюю величину.

Диаметр верхнего торца.

Расчетные таблицы

Для большого количества товара рассчитывать персонально объем каждого бревна довольно проблематично, поэтому здесь используется специально разработанная таблица кубатурника оцилиндрованного бревна.

Собственно величина – кубический метр, среди профессионалов именуется проще – кубометр. Отсюда родилось и название справочника – кубатурник леса. Все данные в нем получены в лабораторных условиях и многократно проверены на практике.

Более того при помощи этого справочника можно узнать сколько метров в кубе оцилиндрованного бревна, а также сколько в кубе бревен оцилиндрованного бревна и целый ряд сопутствующих данных для других видов леса.

Данные калиброванного бревна.

Таблица кубатура оцилиндрованного бревна таблица не единственная, множество других подобных материалов, было разработана еще в Советском Союзе в 1975г. Все эти данные сведены в единый ГОСТ 2708-75, и несмотря на довольно солидный возраст, эти материалы по сей день не потеряли своей актуальности. Именно на них базируется калькулятор расчета кубатуры оцилиндрованного бревна.

Инструкция здесь понятна даже ребенку. К примеру, когда вам требуется узнать объем ствола толщиной 20 см и длиной 5м, необходимо найти значение на пересечении соответствующего столбца и строчки, в данном случае это будет 0,19м³. Сейчас еще используется европейский аналог нашего справочника ISO 4480-83, но практически все данные в этих документах совпадают.

Существует способ расчета кубатуры, основываясь на плотности и весе массива. Сам принцип прост, нужно вес разделить на плотность массива. Все эти данные можно взять из тех же таблиц. Хотя специалисты не рекомендуют использовать такие расчеты, так как конечные цифры весьма приблизительные.

Точные данные.

Важно: сколько весит 1 куб оцилиндрованного бревна из подобных справочников узнать можно, но помимо плотности определенного вида древесины, которая является фиксированной, здесь нужно учитывать процент влажности массива.
С этим параметром все сложнее, так как данная величина постоянно колеблется.

Многие бизнесмены и производственники идут, мягко говоря, на хитрость и разрабатывают свои корпоративные справочники. Если в кубатурнике по ГОСТ 2708-75 данные указываются с точностью до тысячных долей, то в новых справочниках они округляются до десятых, объем 0,156 значится как 0,16.

Широкая раскладка данных.

Но это еще самая невинная шалость. Некоторые, пользуясь обилием цифр, корректируют конечный результат, ссылаясь на якобы европейские стандарты. И там где в классическом справочнике значится 0,156м³, вдруг указывается объем 0,165м³.

Разница в 0,01 для нескольких десятков бревен несущественная, но для объемов продаж лесозаготовительной базы или завода прибыль существенная.

Вариант электронного калькулятора.

На видео в этой статье дан материал по работе с таблицами.

Вывод

Людям несведущим таблица кубатуры оцилиндрованного бревна может показаться несколько архаичной. Но эти данные были подтверждены десятками лет практического использования и их точность не вызывает сомнений.

Замеры ствола.

Популярные публикации:

  • Подоконник под дерево

    Как сделать подоконник: материалы и способыДо начала работ по изготовлению подоконника необходимо тщательно снять размеры…

  • Отделка бани из бревна

    Обшивать ли парилку в срубе вагонкой Вопрос: Здравствуйте! Спасибо за ваши советы. Теперь у нас…

plotnikov-pub.ru

Как произвести расчет кубатуры бревна самостоятельно

Все фото из статьи


Кубатурой леса называют количество сплошного массива, измеренного в кубических метрах. Такие данные очень важны при подсчете материала, необходимого для постройки каких-либо деревянных сооружений. А также они используются при продаже дров и иных видов лесоматериала.

Конечно, сейчас существует так называемый калькулятор расчета кубатуры оцилиндрованного бревна. Но что делать, если под рукой не оказалось этой удобной программы или недостаточно исходных данных? На эти вопросы мы и постараемся ответить.

Самостоятельный расчет объема леса

Расчет кубатуры оцилиндрованного бревна может проводиться для разных целей и далеко не всегда, нужна аптечная точность. К примеру, если реализуется некалиброванный кругляк, идущий на дрова, вполне достаточно приблизительных расчетов. Потому как цена на данный вид леса самая низкая и небольшая погрешность не имеет большого значения.

Приблизительный быстрый расчет

Данный способ используется для определения количества дров:

  • В большой поленнице.
  • Сложенных штабелем грубо обработанных или вообще не обработанных стволов на складе.
  • При загрузке насыпью в кузов грузового автомобиля.
  • Изначально вам необходимо узнать объем пространства, в котором складирован лес. Инструкция проста и известна со школьной скамьи, умножается, длина на ширину и на высоту.
  • Но в нашем случае в этом объеме помимо присутствует множество пустот. Замерять своими руками размеры этих пустот достаточно хлопотное и в принципе ненужное занятие. Поэтому за долгие годы в профессиональной среде был выведен коэффициент, который позволяет узнать средний объем леса, он равен 0,8.
  • Далее все элементарно просто. Полученный объем умножается на готовый коэффициент 0,8. В результате имеем ориентировочную кубатуру древесины.

Совет: многие продавцы поступают еще проще.
По сути, коэффициент 0,8, это ни что иное, как расчетная величина за минусом 20% от общего объема пространства.
Любому нормальному человеку не составит большого труда отнять в уме 20% от какого либо значения.

Использование формулы

Если готовая таблица кубатуры оцилиндрованного бревна недоступна, а вам необходимы относительно точные значения, можно использовать несложную формулу.

  • Коль уж мы говорим о стволах прошедших обработку, то следует отметить
    . Стандартной длиной оцилиндрованного бревна принято считать 6 метров. Цена на меньшие будет несколько ниже. Все, что больше 6 метров стоит значительно выше.
  • Оцилиндрованный товар удобен тем, что он имеет четко фиксированный размер, в нашем случае это очень важно
    . Для расчетов необходимо замерить длину и радиус ствола.
  • Сама формула также известна из школьного курса физики и звучит как V=πR²L
    . Где «V» – это собственно искомая квадратура конкретного бревна. Число «π» условно равно 3,14. «R» – является радиусом. А «L» отвечает за длину бревна.
  • При закупке калиброванного товара имеющего одинаковые размеры, полученное значение умножается на количество стволов
    . Профессионалы считают, что когда нужно точно узнать, сколько оцилиндрованного бревна в кубе таблица дает усредненные данные, в то время как формула V=πR²L позволяет максимально точно рассчитать кубатуру массива.

Совет: иногда сечение ствола бывает не идеально круглым, а как бы овальным.
В этом случае необходимо сложить меньший и больший диаметры и разделить на 2.
Тем самым мы получим искомую среднюю величину.

Расчетные таблицы

Для большого количества товара рассчитывать персонально объем каждого бревна довольно проблематично, поэтому здесь используется специально разработанная таблица кубатурника оцилиндрованного бревна.

Собственно величина – кубический метр, среди профессионалов именуется проще – кубометр. Отсюда родилось и название справочника – кубатурник леса. Все данные в нем получены в лабораторных условиях и многократно проверены на практике.

Более того при помощи этого справочника можно узнать сколько метров в кубе оцилиндрованного бревна, а также сколько в кубе бревен оцилиндрованного бревна и целый ряд сопутствующих данных для других видов леса.

Таблица кубатура оцилиндрованного бревна таблица не единственная, множество других подобных материалов, было разработана еще в Советском Союзе в 1975г. Все эти данные сведены в единый ГОСТ 2708-75, и несмотря на довольно солидный возраст, эти материалы по сей день не потеряли своей актуальности. Именно на них базируется калькулятор расчета кубатуры оцилиндрованного бревна.

Инструкция здесь понятна даже ребенку. К примеру, когда вам требуется узнать объем ствола толщиной 20 см и длиной 5м, необходимо найти значение на пересечении соответствующего столбца и строчки, в данном случае это будет 0,19м³. Сейчас еще используется европейский аналог нашего справочника ISO 4480-83, но практически все данные в этих документах совпадают.

Существует способ расчета кубатуры, основываясь на плотности и весе массива. Сам принцип прост, нужно вес разделить на плотность массива. Все эти данные можно взять из тех же таблиц. Хотя специалисты не рекомендуют использовать такие расчеты, так как конечные цифры весьма приблизительные.

Важно: сколько весит 1 куб оцилиндрованного бревна из подобных справочников узнать можно, но помимо плотности определенного вида древесины, которая является фиксированной, здесь нужно учитывать процент влажности массива.
С этим параметром все сложнее, так как данная величина постоянно колеблется.

  • Формула расчета объема оцилиндрованного бревна
  • Пример расчета кубатуры

Конструирование дома из оцилиндрованного бревна всегда имело большую популярность, потому что, кроме красивого внешнего вида, будущая постройка несет в себе натуральность и гармоничность.

Оцилиндрованное бревно является идеальным материалом для строительства. Оно экологически чистое, надежное, прочное, красивое.

При планировании строительства очень важно правильно посчитать требуемое количество стройматериала, чтобы в конечном итоге не было его переизбытка или недостачи. В первом и во втором случае вам придется переплачивать деньги. Поэтому далее будет рассмотрено, как рассчитать кубатуру бревен своими руками.

Формула расчета объема оцилиндрованного бревна

Данный пиломатериал бывает разным по габаритам. В случае необходимости застройщик может приобрести тонкие колоды диаметром от 15 до 18 см или более грубые виды (б

handbuilder.ru

Расчет кубатуры оцилиндрованного бревна на дом: таблица (видео)

Расчет оцилиндрованного бревна на дом предельно прост благодаря высокому качеству материала, стабильной геометрии каждого венца. Тем не менее придется учесть ряд факторов согласно рекомендациям специалистов. Это избавит от излишних отходов кроя при выборе сложной архитектуры, позволит выбрать минимально возможный запас для снижения бюджета строительства. Расчет кубатуры оцилиндрованного бревна позволит сократить расходы при покупке, так как поштучно пиломатериал стоит дороже.

Виды оцилиндрованного бревна.

Содержание:

Особенности оцилиндровки при вычислении необходимого объема

Расчет оцилиндровки для коттеджа, бани основывается на нескольких характеристиках материала:

  • длина – эталоном является 6 м, хотя некоторые производители выпускают 4 м пиломатериал, элементы венцов нестандартной длины;
  • диаметр – на этапе проектирования важно учесть наличие облицовки фасадов, климатические, эксплуатационные особенности региона.

Например, для расчета коттеджа с планируемым декорированием фасадов можно заложить в проект меньший диаметр элементов, установить под наружную облицовку слой утеплителя. При этом сохранится необходимая прочность силового каркаса, снизятся теплопотери в стенах, сроки, бюджет строительства.

Особенностью оцилиндрованного бревна является его профилирование. Выборка продольного паза, угловых чаш осуществляется в процессе производства, что обеспечивает идеальную геометрию стен, снижение расхода межвенцового утеплителя (джут либо пакля).

Шаблонные размеры оцилиндрованного бревна.

В срубе одноэтажного коттеджа при выборе разного диаметра материала будет неодинаковое количество венцов. Чтобы вычислить их количество самостоятельно, используются стандартные соотношения рабочей высоты оцилиндровки в зависимости от ее диаметра, ширины продольного паза (см):

  • 22,5 – для Ø26 с пазом 13;
  • 20,8 – для Ø24 с пазом 12;
  • 19,1 – для Ø22 с пазом 11;
  • 17,3 – для Ø20 с пазом 10;
  • 15,6 – для Ø18 с пазом 9.

Например, 3-метровый сруб из оцилиндрованного бревна Ø240 мм будет содержать в себе следующее количество венцов:

3 000/208 = 14,42, округленное до 15 штук.

С учетом выступов по углам, по чертежу жилища можно подсчитать погонаж каждого венца. Для приведенного на картинке сруба это значение составит:

9 + 6 + 9 + 6 + 6 = 42 п. м.

Умножив погонаж на количество венцов, можно получить общее количество погонных метров:

42 х 15 = 630 п. м.

Этот предварительный расчет уточняется на следующих этапах для окончательного результата сметы.

Даже при указанных габаритах здания в срубе из оцилиндрованного бревна получается небольшая полезная площадь. Стандартной длины пиломатериала хватает только на торцы, длинные стены приходится наращивать. Смещение рядности половинок целого оцилиндрованного бревна является обязательным для каждого венца. Поэтому понадобится:

Расчет кубатуры оцилиндрованного бруса.

5 целых элементов + 2 половинки (каждый венец).

Сруб из оцилиндрованного бревна должен учитывать стандартную длину пиломатериала. Достаточно разрезать целую деталь, чтобы получить необходимые 9 м каждого ряда длинной стороны.

С учетом проемов (оконные блоки по 7 венцов, дверные – по 10 рядов) для домов из сруба данного проекта вычитается необходимое количество погонных метров пиломатериала:

  • окна – ((3 х 1 400) х 7) + ((1 х 1 200) х 7) = 29 400 + 8 400 = 37,8 п.м.;
  • двери – (900 х 2) х 10 = 18 п. м.

Для сруба потребуется 630 – 37,8 – 18 = 574,2 п.м. оцилиндровки. Большинство производителей при пересчете кубатуры отдельного бревна округляют цену в большую сторону.

При крупных объемах это значительно увеличивает бюджет строительства, поэтому специалисты рекомендуют самостоятельным застройщикам дополнительно представить штучное количество кубами.

Расчет кубатуры материала

Подсчитать объем пиломатериала можно по стандартной формуле:

R2 х π х L, где L, R – длина и радиус пиломатериала соответственно.

Расчет кубатуры материала для дома по приведенному проекту:

0,122 х 3,14 х 574,2 = 25,96 кубов.

Расчет сруба должен учитывать 3-7% неликвидных обрезков при крое материала дома. Поэтому при полученных данных рекомендуется указать объем бревен в доме 27,3 м3.

Похожие статьи

abisgroup.ru

Как рассчитать перевод кубатуры оцилиндрованного бревна?

Планируя строительство собственного дома, перед владельцем неизменно встает проблема, касающаяся самостоятельного расчета материалов, которые будут использоваться для его возведения. И выполнить его для обычных стандартных материалов не трудно. Другое дело, если вы собираетесь выполнить бревенчатое строение. Здесь рассчитать перевод кубатуры сложнее, и, как правило, требуется применение специальных математических формул.

Особенности оцилиндрованного бревна

Сегодня оцилиндрованное бревно является популярным и распространенным для строительства домов и бань, материалом. Надлежащую цилиндрическую форму бревна принимают после их обработки на специальных станках. Далее в бревнах делают продольные пазы, шипы.

Возведение деревянного дома или бани из такого материала позволяет создавать надежные сооружения, где бревна стыкуются очень плотно. Стандартным диаметром оцилиндрованного бревна является размер от ста восьмидесяти до трехсот миллиметров, но при необходимости можно заказать бревна с меньшим или большим диаметром.

Обрезные материалы – горбыль и доски, измеряются в кубометрах, единой плотной массой. Другое дело – бревно, особенно не цилиндрованное. Оно требует измерения отдельно каждого экземпляра.

Как произвести расчет кубатуры бревна?

Фото: качественно произведенное оцилиндрованное бревно.

Итак, чтобы получить кубатуру круглого материала, необходимо знать длину и радиус (диаметр) бревна. Будем считать, что радиус вам известен и умножим его на два. Подсчёт производится в метраже. Первым делам мы просчитываем объем одного круглого экземпляра. Для этого вам понадобиться  умножить 3,14 на такие показатели бревна, как длина в метраже и квадратный радиус.

Чтобы провести показательный  расчёт мы будем использовать бревно, диаметр которого равняется двести двадцать мм, а длина –  шесть метров. Переводит миллиметры в метры — 220мм равняется 0.22м. При этом, радиус будет составлять 0.11м. Данные величины перемножаются, и получается число, равное 0.228м. Теперь объем одного бревна найден. Если известна численность бревен на один кубический метр, например  двадцать брёвен, тогда используя умножение, получаем —  4,56м.

Чтобы рассчитать численность брёвен в одном кубе при известном объёме одного бревна, нужно данным показателем объёма разделить один метр кубический. То есть, в нашем случае получился показатель 4.38, который достигнут, благодаря делению единицы на 0.228. В итоге,  почти четыре с половиной штуки оцилиндрованных бревен помещается в один кубометр.

Если представленные формулы для вас  слишком сложны, то можно воспользоваться бесплатными программами для расчета кубатуры оцилиндрованного бревна, которые есть в интернете. Хотя, представленные выше формулы являются стандартными и также применяются при вычислениях в онлайн программах.

Можно, так же использовать таблицу для перевода штук в кубатуру и наоборот:

Диаметр бревна, мм180200220240260280
Количество оцилиндрованных

бревен (шестиметровых) в 1 м?

6,55,34,383,693,142,7
м? в оцилиндрованном бревне0,15260,18840,2280,2710,3180,369
Погонные метры в 1 м?39,332,026,322,118,916,3

Конечно, есть более сложные и точные методики расчета, учитывающие сужение бревен. Но, как правило, применяются они в редких случаях, и, конечно же, не для обычного расчета необходимого количества материалов для строительства индивидуального дома.

winterhouse.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
