Bosch KTS-540 Автомобильный диагностический сканер, автосканер, тестер | Автооборудование
В сочетании с персональным компьютером модули KTS 5-й серии образуют универсальный системный тестер (сканер), работающий с любыми электронными системами управления автомобиля (система управления двигателем, АКПП, АБС, подушкой безопасности и т.д.). Широчайший перечень марок и моделей автомобилей, с которыми работает прибор, определяется программным продуктом ESI[tronic], обеспечивающим его работу.
Модуль подключается непосредственно к диагностическому разъему автомобиля с помощью кабеля-адаптера. Блок управления распознается автоматически и производится считывание действительных значений, памяти ошибок и других специфических данных.

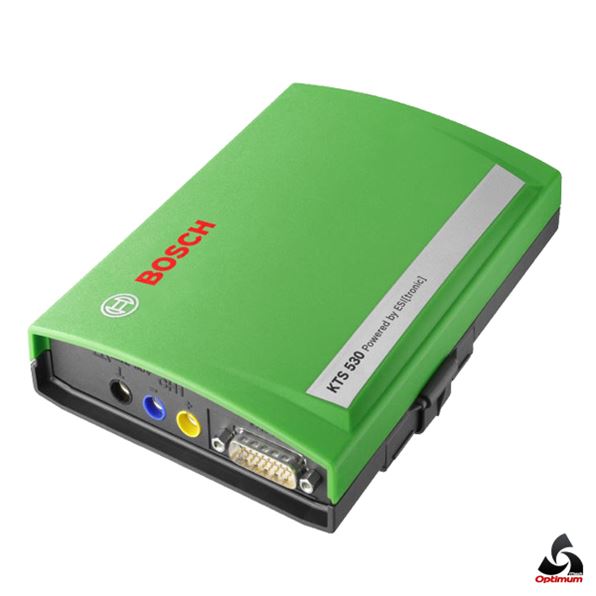

Bosch KTS 530 оснащается мультиметром для измерения напряжения, сопротивления и силы тока, а также оборудован встроенным сменным ISO-CAN-адаптером для автоматической перепиновки диагностической колодки и 4-полюсным OBD-адаптером.
Одна из главных отличительных особенностей сканеров Bosch KTS
ПЕРЕЧЕНЬ АВТОМОБИЛЬНЫХ МАРОК, ДИАГНОСТИРУЕМЫХ ПРИБОРОМ:
По легковому рынку: ACURA, AGRALE-DEUTZ, ALFA ROMEO, AUDI, AUTOBIANCHI, BERTONE, BMW, BUICK, BYD (QINCHUAN), CADILLAC, CHANGAN, CHANGHE, CHERY, CHEVROLET, CHRYSLER, CITROEN, DACIA, DAEWOO, DAIHATSU, DODGE, DONGFENG, FAW, FIAT, FORCE MOTORS (BAJAJ TEMPO), FORD, FOTON (BEIJING FUTIAN ENVIR.), FSO, GAZ, GEELY, GREATWALL, HAFEI (SONGHUAJIANG), HAIMA, HOLDEN, HONDA, HONGQI, HSV (HOLDEN SPECIAL VEHICLES), HUAPU, HUMMER, HYUNDAI, INFINITI, INNOCENTI (NUOVA INNOCENTI), ISUZU, JAC (JIANGHUAI AUTOMOBILE), JEEP, JIANGNAN, JINBEI, JMC (JIANGLING), KIA, LADA, LANCIA, LAND ROVER GROUP, LEXUS, LINCOLN, LUFENG, MAHINDRA, MARUTI, MAYBACH, MAZDA, MERCEDES-BENZ, MERCURY, MG, MINI (BMW), MITSUBISHI, MOSKWITSCH, NISSAN, OPEL, PERODUA, PEUGEOT, PLYMOUTH, PONTIAC, PORSCHE, PROTON, RENAULT, ROVER, SAAB (SAAB AUTOMOBILE AB), SAIC, SAMSUNG MOTOR INC.
По грузовому рынку: AGRALE-DEUTZ, ASHOK LEYLAND, BAW, CHANGAN, CHANGHE, CHEVROLET, CHRYSLER, CITROEN, DAEWOO, DAF, DAIHATSU, DODGE, DONGFENG, EICHER MOTORS, FAW, FAW DALIAN, FIAT, FORD, FOTON (BEIJING FUTIAN ENVIR.), FREIGHTLINER, GAZ, GREATWALL, HAFEI (SONGHUAJIANG), HOLDEN, HONDA, HYUNDAI, ISUZU, IVECO, JAC (JIANGHUAI AUTOMOBILE), JINBEI, JMC (JIANGLING), KAMAZ, KIA, MAN, MAZ, MAZDA, MERCEDES-BENZ, MITSUBISHI, MITSUBISHI FUSO TRUCK & BUS CO, NISSAN, OPEL, PAZ PAVLOVO, PEUGEOT, RENAULT, SCANIA, SHANQI, SOUEAST, SSANGYONG, SUBARU, SUZUKI, TATA (TELCO), TOYOTA, VAUXHALL, VOLVO, VW (VOLKSWAGEN), YUCHAI, ZIL
В целом сканер можно характеризовать как лучший в классе прибор для диагностики систем Bosch. По системам остальных производителей сканер предоставляет неполное, однако вполне функциональное покрытие — на большинстве легковых автомобилей сканер обеспечивает как минимум видимость основных систем (двигатель, ABS, Airbag, КПП).
В целом сканер можно считать максимально подготовленным для диагностики автомобилей европейского сектора производства.
СРАВНИТЕЛЬНАЯ ТАБЛИЦА АППАРАТНОГО ФУНКЦИОНАЛА
СКАНЕРОВ Bosch KTS 5-Й СЕРИИ
| Функция | KTS 530 | KTS 540 | KTS 570 |
| Диагностика блоков управления | X | X | X |
| 1-канальный мультиметр | X | X | X |
| 2-канальный мультиметр | — | — | X |
| 2-канальный осциллограф | — | — | X |
| 2-канальный диагностический осциллограф | — | — | X |
| Радиосвязь Bluetooth | — | X | X |
| Соединение USB | X | X | X |
ПРОГРАММНЫЕ ФУНКЦИИ ПРИБОРОВ:
- чтение и стирание памяти ошибок бортовой системы диагностики;
- вывод текущих параметров системы управления в реальном времени в цифровом и графическом виде;
- управление исполнительными механизмами;
- отображение положения разъемов и распределения контактов в них;
- сброс и установка сервисных сообщений;
- контроль масла;
- деблокирование иммобилайзера;
- вариантное кодирование;
- базисные настройки;
- параметры адаптации;
- функциональные тесты;
- проверка ESP;
- инициализация угла поворота колес;
- мультиметр;
- осциллограф;
- прочие функции (вентиляция соленоидов ABS, статический тест, чтение VIN и др.
).
).КОМПЛЕКТАЦИЯ
| Обозначение | KTS 530 | KTS 540 | KTS 570 |
| Источник питания(15В/1A) | 1 | 1 | 1 |
| Кабель для подключения к сети | 1 | 1 | 1 |
| Кабель с адаптером OBD 1,5 м | — | 1 | 1 |
| Кабель с адаптером OBD 3 м | 1 | — | — |
| Адаптер UNI4 | 1 | 1 | 1 |
| Измерительный провод двойной (красный, черный) 3м | — | — | 1 |
| Измерительный провод двойной (синий, желтый) 3 м | — | — | 1 |
| Измерительный провод синий | 1 | 1 | — |
| Измерительный провод желтый | 1 | 1 | — |
| Провод заземления черного цвета | 1 | 1 | 1 |
| Измерительный щуп красного цвета | 1 | 1 | 2 |
| Соединительная клемма черного цвета | 1 | 1 | 1 |
| Соединительный провод USB 3м | 1 | 1 | 1 |
| USB-адаптер Bluetooth | — | 1 | 1 |
| Чемодан | 1 | 1 | 1 |
| Крепежный кронштейн | 1 | 1 | 1 |
| Инструкция по эксплуатации | 1 | 1 | 1 |
DVD-ROM ESI[tronic] (Согласно выбранным секторам. В базе — A+C9) |
1 | 1 | 1 |
| Крепежные винты | 5 | 5 | 5 |
Bosch kts в категории «Оборудование и товары для предоставления услуг»
Автосканер для грузовых автомобилей Bosch KTS-540
Под заказ
Доставка по Украине
86 565 грн/комплект
Купить
Переходник для Renault, рено 12 пин — диагностический переходник
На складе в г. Киев
Доставка по Украине
325 грн
Купить
Переходник с 7pin Ford, Lincoln, Mercury на OBD2 16pin (7pin-16pin)
На складе в г. Киев
Доставка по Украине
235 грн
Купить
Мультимарочный диагностический сканер для грузовых автомобилей Texa Navigator TXTs Truck
Доставка из г. Ивано-Франковск
147 000 грн
Купить
Универсальный диагностический Сканер NAVIGATOR TXTs
Доставка по Украине
67 200 грн
Купить
Программное обеспечениеTexa IDC5 Plus TRUCK
Доставка по Украине
92 400 грн
Купить
Ремонт и обслуживание дизельных топливных систем BOSCH
Услуга
от 720 грн
Автосканер грузовой Bosch KTS Truck
Под заказ
Доставка по Украине
70 270 грн
Купить

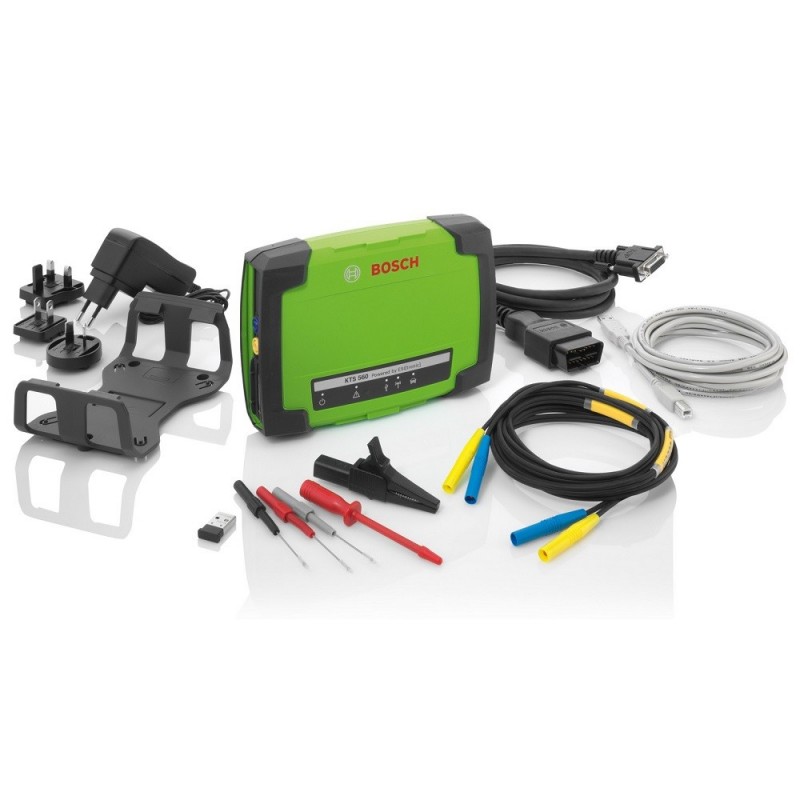

Автомобильный диагностический сканер Bosch KTS 560
Под заказ
Доставка по Украине
84 400 грн
Купить
Диагностический автомобильный сканер Bosch KTS 590
Под заказ
Доставка по Украине
113 360 грн
Купить
Диагностический сканер Bosch KTS 250
Под заказ
Доставка по Украине
84 440 грн
Купить
Системный тестер KTS TRUCK, Bosch, Германия
Доставка по Украине
81 700 грн
Купить
Системный тестер KTS 250, Bosch, Германия
Доставка по Украине
94 600 грн
Купить
Esi Tronic 2.
0 12 мес
На складе
Доставка по Украине
19 160 грн
Купить
Топливный насос высокого давления ПОД УСТАНОВКУ ТНВД Форд Транзит 2.4TD-DI/ 2000-2006, BOSCH VP-30 / VP-44
Доставка по Украине
от 18 450 грн
Купить
Смотрите также
ТНВД ПОД УСТАНОВКУ ! Форд Транзит V185 / 2.0 DI — TDI — дизель, 2000-2006, Bosch VP30 0470004004 / 0470004012
Доставка по Украине
от 16 400 грн
Купить
Esi Tronic 2.0 Master+
На складе
Доставка по Украине
42 200 грн
Купить
Esi Tronic 2.0 36 мес.
Доставка по Украине
47 910 грн
Купить
Диагностический прибор — Bosch KTS 560
Недоступен
84 968 грн
Смотреть
Bosch KTS 590 — мультимарочный диагностический автосканер
Недоступен
89 999 грн
Смотреть
Автомобильный диагностический сканер Bosch KTS 250
Недоступен
63 900 грн
Смотреть
Твердотопливный котел Bosch Solid 2000 B K32-1 S62-UA
Недоступен
Цену уточняйте
Смотреть
Твердотопливный котел Bosch Solid 2000 B-2 K 45-1 S62
Недоступен
Цену уточняйте
Смотреть
Сканер диагностический мультимарочный BOSCH KTS 560 (0684400560)
Недоступен
70 200 грн
Смотреть
Системный тестер KTS 560, Bosch, Германия
Недоступен
98 900 грн
Смотреть
Системний тестер KTS 590, Bosch, Германия
Недоступен
129 000 грн
Смотреть
Профессиональный мультимарочный сканер KTS 350, Bosch , Германия
Недоступен
Цену уточняйте
Смотреть
Мобильный Автосканер Bosch KTS 200 СНЯТ С ПРОИЗВОДСТВА!!!
Недоступен
Цену уточняйте
Смотреть
Автосканер Bosch KTS 340 СНЯТ С ПРОИЗВОДСТВА!!!
Недоступен
Цену уточняйте
Смотреть
Bosch KTS 540, KTS 540 Bosch, KTS540
Bosch KTS 540 Сканер KTS 540 ECU имеет дополнительное преимущество интерфейса Bluetooth, который обеспечивает удобство и мобильность беспроводного соединения между вашим ПК и KTS модуль.
KTS 540 также включает в себя встроенный модуль IBOX, который можно удалить и обновить с помощью электронных средств, что позволит расширить интерфейс в будущем по мере выпуска новых диагностических протоколов.
История изменений
Bosch KTS 570 — Bluetooth
Bosch KTS 540 — Bluetooth
Bosch KTS 530
Bosch KTS 520
Самый важный диагностический инструмент в мастерской — это информация.
Только компания Bosch предоставляет полный пакет поддержки, состоящий из:
• Всеобъемлющей программы обучения диагностике и горячей линии профессиональной технической поддержки
• ESI[tronic], интегрированной программы, обеспечивающей полный управляемый анализ ремонта от кода неисправности до заявки на замену детали.
• Обновляется ежеквартально, ESI[tronic] поддерживается местной программой разработки программного обеспечения, обеспечивающей постоянно расширяющийся охват транспортных средств.
Диагностические характеристики Bosch KTS 540
Сканер
Поддерживает следующие протоколы диагностики:
-Flash Code
-ISO 9141-2 K/L-Lines
-SAE-J1850 VPW (GM,.
..)
-SAE-J1850 PWM (Ford)
-CAN ISO 11898
-CAN ISO 15765-4 (OBD)
-CAN Single Wire
-CAN Низкая скорость
-CAN Средняя скорость
-CAN Высокая скорость
Мультиметр
Измерение сопротивления: Точность измеренного значения 1 % от среднего. Возможность обнуления в диапазоне измерения от 100 Ом до 1 МОм
Измерение напряжения: Диапазон измерения переменного и постоянного тока от +/-200 мВ до +/-200 В (разрешение от 0,1 мВ до 100 мВ)
Измерение тока: Токи улавливаются дополнительными токоизмерительными клещами, также можно использовать токоизмерительные клещи FSA
Технические характеристики аппаратного и программного обеспечения KTS 540
Программное обеспечение
Поддерживаемая операционная система: Windows XP
Диагностическое программное обеспечение: ESI[tronic] с KTS Diagnostics
Аппаратное обеспечение
KTS Блок:
Корпус: прочный пластик
Размеры: 220 x 140 x 40 мм
Вес: 600 грамм
Рабочая температура: 5° — 40°C
Внешний источник питания: 100 – 240 В переменного тока
Разъемы: Диагностика/Питание/USB/USB-Bluetooth/Мультиметр/I-Box
Аппаратные требования ПК :
ЦП: не менее 400 МГц
Жесткий диск: не менее 10 ГБ
Память: не менее 256 МБ ОЗУ
Порт связи: USB
Порт Bluetooth: USB
Оптический привод: DVD
KTS 540 Комплект поставки
90406КТС 540: 1 687 022 436
Силовой трансформатор 100-240 В: 1 687 022 889
Кабель питания: 1 684 461 106
Адаптер Bluetooth: 1 687 023 382
USB-кабель, 3 м: 1 684 465 562
Кабель адаптера OBD, 1,5 м: 5 46 684 Кабель адаптера Uni-4: 1 684 463 539
Кабель мультиметра, синий: 1 684 430 066
Кабель мультиметра, желтый: 1 684 430 067
Тестовый щуп, красный: 1 684 485 035
Кабель заземления, черный: 1 684 430 068,
Зажим заземления черный: 1 684 480 022
Монтажный уголок с 5 винтами: 1 681 398 030
Чемодан для переноски: 1 685 438 145
Все тестеры KTS 540 поставляются с базовыми элементами, как указано выше, затем вы можете выбрать один из пакетов разъемов (AUS, EUR и DSL), который больше всего соответствует требованиям вашей мастерской, как показано ниже.
Австралийский пакет — KTS540AUS
FORD EB -EL: KTSFRD20PN
Mitsubishi/Hyundai 12 PIN: KTSMITS12P
Toyota Square 17 PIN: KTStoy17pt
PIL 17M -holden 900.11.114.114.114.114.11114.11114.114.114.114.114.114.114.114.114.114.114.114.114.114. ВН-ВП 6 Пин: КЦВПВН6ПН
Gm/Daewoo 12 PIN: KTSGMDW12P
HOLDEN/OPEL 10 PIN: 1 684 463 410
Nissan OBD: 1 684 463 490
Nissan 14 PIN: 1 684 463 651
12V CALAM
Алюминиевый кейс для переноски: KTSCONCASE
Европейский пакет — KTS540EUR
Audi/VW 2 контакта: 1 684 463 467
20 контактов: 1 684 463 465
Mercedes Benz 38 контактов: 1 684 485 382 909061 Nissan OBD 041 дизельный комплект
90 : 1 684 463 490
Nissan 14 Pin: 1 684 463 651
VP29/30/44 Коммутационная коробка: 0 986 612 447
Адаптер Ford PSG5: 1 684 463 652
Аксессуары KTS 540
Следующие адаптеры и аксессуары можно заказать отдельно в дополнение к разъему KTS 540 AUS, EUR и DSL пакеты, указанные в разделе «Объем поставки».
Диагностические разъемы
ВЫДЕЛА OBD 3M: 1 684 465 557
OBD LEAD 5M: 1 684 465 567
Breakout Box OBD: 1 684 462 514
20 PINT: 1 684 463 465
FIAT/ALFA/LANCIA: 1 684 463 465
FIAT/ALFA/LANCIA: 1 684 463 465
/LANCIA: 1 684 463 465
. 463 613
UK Ford: 1 684 463 440
UK Ford EEC4: 1 684 463 496
Ford PSG5 Адаптер: 1 684 463 652
Hyundai/Mitsubishi: 1 684 461 144
MAN 12-контактный: 1 684 461 144
: 1 684 463 498
Mercedes Benz 14 Pin: 1 684 463 494
Mercedes Benz 38 Pin: 1 684 485 382
Nissan OBD: 1 684 463 490
Nissan 14 Pin: 1 684 463 651 Holden/Opel: 1 684 463 651 Holden/Opel 684 463 410
Opel Vauxhall: 1 684 463 464
Citroen/Peugeot 10-контактный: 1 684 463 399
Citroen/Peugeot 3-контактный: 1 684 463 400
Citroen/Peugeot 2 Pin: 1 684 463 612
Renault: 1 684 463 468
Rover: 1 684 463 439
VW/Audi/Seat 2 Pin: 1 684 463 611
VP29/30/40Выходная коробка 6 629/30/404 447
Ford EB-EL 20 PIN: KTSFRD20PN
Mitsubishi/Hyundai 12 PIN: KTSMITS12P
Mistubishi obd: Ktsmitsobd
Toyota Square 17 Pin: Ktstoy17pt
Toyota Round 17 Pin: Ktstoy17pn
MAZDA
Toyota Round 17 PIN: Ktstoy17pn
MAZDA
.
Holden VN-VP 6-контактный: KTSVPVN6PN
GM/Daewoo 12-контактный: KTSGMDW12P
Мультиметровые отведения
600A Зажидок тока: 1 687 224 864
600MA Измерение Шунт: 1 684 503 103
CUMENT FSA, 30A: 1 687 224 969
Адаптер для FSA 450 CUNCE CLAMP: 1 684 463 5222222
Connecter для FSA 450 CUNCE CLAMP: 1 684 463 52222
Connector для FSA 450 Concainter: 1 684 463 52222
Connector для FSA 450. 463 522: 1 687 480 125
Загрузка программного обеспечения Bosch KTS 540 9ключевое слово 0005
: Бош КТС 540, КТС 540 Бош, КТС540
Бош КТС570/КТС540 диагностические тестеры
Быстрое устранение неполадок с надежными результатами является основным требованием для всех автомобилей, поступающих в мастерскую сегодня и в будущем. С технологией KTS вы хорошо подготовлены для удовлетворения требований, предъявляемых к автомастерским сегодня современными автомобильными технологиями.
Производительность, эргономика и простота использования новой серии KTS были улучшены, особенно с учетом сложных электронных систем автомобиля.
Более простой способ тестирования сложной электроники
- Интеллектуальное и безопасное будущее благодаря внутреннему адаптеру OBD
- Программное управление ESI[tronic]
- Простое подключение серии KTS к автомобилям
- Четкая связь через мультиплексор и распознавание будущих адаптеров кабеля: линии K и L, SAE и CAN могут быть подключены ко всем возможным клеммам разъема OBD
- Интеллектуальный переходной кабель гарантирует будущее:
- Надежное управление мультиплексором
- Функция автоматического поиска ECU
- Адаптер OBD-change, встроенный в устройство, для простой замены в дальнейшем на обновленную версию
- Простое крепление и снятие с помощью монтажного кронштейна модуля
- Визуальная и акустическая идентификация/контроль состояния беспроводного соединения
- Режим имитации можно настроить индивидуально через DDC
- Измерение сопротивления с расширенными диапазонами измерения
- Тестер непрерывности цепи для обнаружения повреждений
- Измерение диодов для проверки компонентов
- Измерение напряжения с расширенными функциями измерения
- Измерение тока с дополнительной возможностью адаптации токоизмерительных клещей FSA
- Универсальное применение для легковых и грузовых автомобилей с помощью универсального разъема OBD, для бортовой сети 14 В и 28 В
Беспроводная связь KTS570/540: удобство и мобильность благодаря беспроводной передаче данных по Bluetooth
- Стандарт Bluetooth класса 1 с радиусом действия до 100 м
- USB-адаптер Bluetooth от Bosch входит в комплект поставки для удобной и простой первоначальной установки
- Управление и активация установки с помощью встроенного программного обеспечения DDC (Diagnostics Device Configuration)
- Автоматический поиск модуля KTS
- Проверка беспроводного соединения с помощью встроенного датчика
- Тестовая программа для проверки беспроводного соединения
Убедительные преимущества для мастерской
- Только один кабель прямого подключения
- Автоматическое распознавание соединения для конкретного автомобиля
- Простая и быстрая адаптация на автомобиле без риска неправильного подключения
- Проверка соединения и соответствия соединительного кабеля
- Меньшее количество разъемов
- Упрощенное и интеллектуальное управление мультиплексором
НОВИНКА! Упрощенная концепция адаптера «Easy Connect»
Для надежного распознавания диагностических подключений производителя компания Bosch представляет новую упрощенную концепцию адаптера «Easy Connect».
Теперь все, что нужно сделать для надежной диагностики блока управления, — это соединить адаптерный кабель конкретного производителя и диагностический кабель бортовой системы диагностики, чтобы установить прямое соединение.
Осциллограф
Подробнее о преимуществах осциллографа см. на странице осциллографа KTS.
загрузок
Проспект Bosch KTS540
Проспект Bosch KTS570
Технические характеристики
| Оборудование: |
|
| Измерение сопротивления: |
|
| Измерение напряжения: |
|
| Измерение тока: |
|
Программное обеспечение
Программное обеспечение Bosch известно во всем мире как лучшая доступная диагностическая информация.
