Ктп сэндвич – Блочная подстанция КТП типа «Сэндвич» (утепленная)

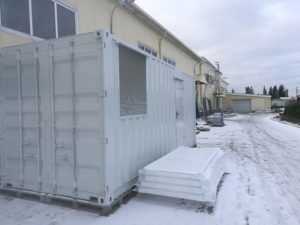

Блочная подстанция КТП типа «Сэндвич» (утепленная)

Конструкция КТП (Н) «сэндвич» представляет собой отдельно стоящее здание, составленное из двух или более блок-модулей. Металлическая оболочка представляет собой цельно сварной, несущий стальной каркас с установленными по углам контейнерными фитингами. Стены оболочки выполнены из трехслойных сэндвич панелей (по желанию заказчика сэндвич панели могут быть армированными стальной сеткой) облицовка сэндвич панелей выполнена из стального оцинкованного листа толщиной 0,8мм., внутренний слой негорючая минеральная вата. Панели закреплены на каркасе вытяжными заклёпками. Пол и крыша модуля утепленные и гидроизолированные.

Каркас выполнен из стального металлопроката (сталь Ст3 (С245)), поверхности металлоконструкций обработаны пескоструйным способом, поверхность обрабатывается эпоксидной грунтовкой толщиной 30 - 40 микрон, отделочным винил - акриловым покрытием толщиной не менее 100 микрон.

Наружная обшивка пола -лист стальной толщиной 1,5 мм, в качестве теплоизоляционного наполнителя применением минеральной ваты толщиной 100 мм, для предотвращения образования конденсата применяется двухсторонняя пароизоляция толщиной 80 микрон, основное покрытие - ЦСП плита толщиной 20 мм или фанера толщиной 21 мм, внутреннее покрытие - лист рифленый («чечевица») толщиной 3,0мм.

Допустимая нагрузка на пол до 1500 кг/м2.
Коэффициент теплопроводности при 20 град. не более 0,045 Вт/м*К.

Кровля крыши - оцинкованная, рифленый, стальной лист толщиной 0,6 мм, в качестве изоляционного наполнителя между стальными прогонами применяется минеральная вата 100 мм, двухстороння пароизоляция толщиной 80 микрон, внутреннее покрытие - лист сигнальный толщиной 0,6 мм с полимерным покрытием цвет белый RAL9003.

Фасадная часть КТП (Н) выполнена из сэндвич-панелей (трехслойная сэндвич-панель с двухсторонним покрытием полимерной краской) монтажной шириной 1180 мм, общей толщиной 100 мм. Соединение стеновых панелей выполняется в замок сэндвич-панелей с прокладкой уплотнителя.

Наружная обшивка - мелко профилированная, оцинкованная и окрашенная в цвет по каталогу RAL (листовая сталь толщиной 0,8 мм), теплоизоляционный наполнитель минеральная вата 100 мм.

Разновидностью КТП(Н) «Сэндвич» является КТП контейнерного типа. Конструкция КТП контейнерного типа выполняется аналогично конструкции КТП «Сэндвич». В углы прочного каркаса ввариваются контейнерные фитинги, которые используются для подъема , транспортирования модулей и соединения их между собой на объекте.

Производится обшивка наружных поверхностей стен металлическим профилированным листом толщиной 2 мм. Крыша выполняется из плоского металлического листа толщиной 2 мм. Все листы свариваются между собой и с рамной конструкцией каркаса и крыши с последующей зачисткой и нанесением антикоррозийного покрытия. Внутренние поверхности стен и потолок обшиваются сэндвич-панелями толщиной 50-100 мм в зависимости от климатического исполнения.

bnk-azov.ru

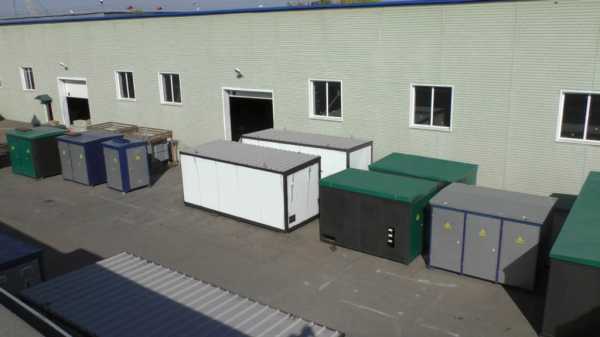

Комплектные трансформаторные подстанции КТП(у) «Сэндвич» цена

Комплектные трансформаторные подстанции КТП(у) «Сэндвич» с одним или двумя силовыми трансформаторами служат для приема, передачи и преобразования электрической энергии трехфазного переменного тока частотой 50 Гц напряжением до 20 кВ и предназначены для электроснабжения городских жилищно-коммунальных, общественных, инфраструктурных объектов, коттеджных поселков.

КТП(у) «Сэндвич» обладает значительно меньшей массой по сравнению с бетонной подстанцией за счет применения металлического каркаса и стен из сэндвич панелей.

Возможно изготовление комплектной трансформаторной подстанции с установкой более двух силовых трансформаторов.

Подстанция КТП(у) «Сэндвич» представляет собой отдельно стоящее здание, составленное из двух или более блок-модулей.

Металлическая оболочка представляет собой цельно сварной, несущий стальной каркас с установленными по углам контейнерными фитингами.

Стены оболочки выполнены из трехслойных сэндвич панелей (по желанию заказчика сэндвич панели могут быть армированными стальной сеткой), облицовка сэндвич панелей выполнена из стального оцинкованного листа толщиной 0,8мм., внутренний слой — негорючая минеральная вата. Панели закреплены на каркасе вытяжными заклёпками.

Пол и крыша модуля — утепленные и гидроизолированные. Крыша может быть выполнена в двух вариантах:

  • двухскатная;
  • плоская.

Кровля крыши — оцинкованная, рифленый стальной лист толщиной 0,6 мм, в качестве изоляционного наполнителя между стальными прогонами применяется минеральная вата 100 мм, двухсторонняя пароизоляция толщиной 80 микрон, внутреннее покрытие — лист сигнальный толщиной 0,6 мм с полимерным покрытием цвет белый RAL9003.

Фасадная часть КТП(у) выполнена из сэндвич-панелей (трехслойная сэндвич-панель с двухсторонним покрытием полимерной краской) монтажной шириной 1180 мм, общей толщиной 100 мм.

Соединение стеновых панелей выполняется в замок сэндвич-панелей с прокладкой уплотнителя.

Наружная обшивка — мелко профилированная, оцинкованная и окрашенная в цвет по каталогу RAL (листовая сталь толщиной 0,8 мм), теплоизоляционный наполнитель минеральная вата 100 мм.

Назначение

Комплектная трансформаторная подстанция КТП(у) служит для приёма, преобразования и распределения энергии трёхфазного переменного тока напряжением 6-10кВ частотой 50Гц и предназначена для использования в системах электроснабжения городских жилищно-коммунальных, общественных и промышленных объектов, а также зон индивидуальной застройки и коттеджных посёлков.

Характеристики

  • расчётная зимняя температура -20 С, 30 С (основной вариант), -40 С;
  • скоростной напор ветра для 1-ого ветрового района — 0,23кПа;
  • вес снегового покрова для 3-го снегового района — 1,00кПа;
  • сейсмичность не выше 6 баллов;
  • рельеф территории спокойный;
  • грунты в основании фундаментов сухие, непучинистые, непросадочные со следующими нормативными характеристиками: Сн=0,002мПа; Е=14,7мПа; g=1,8т/м;
  • грунтовые воды отсутствуют.









el-met.ru

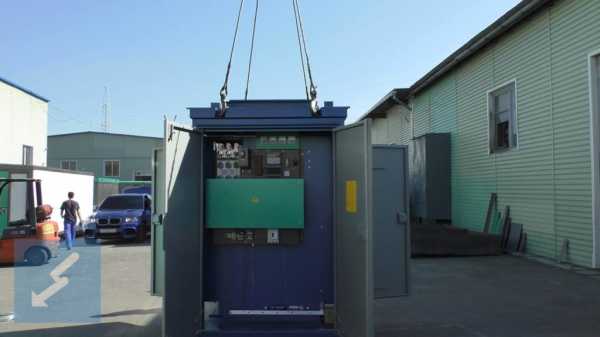

КТП типа сэндвич

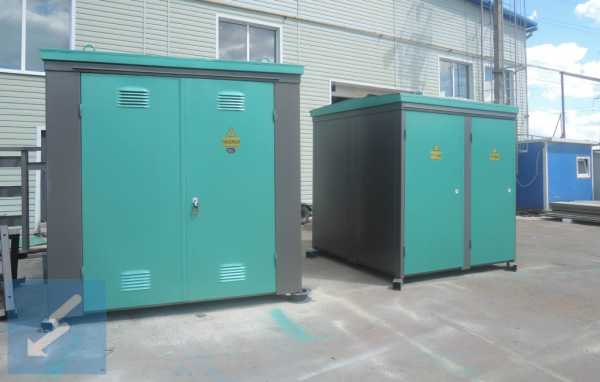

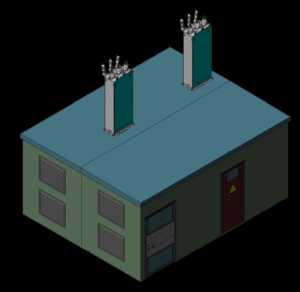

Комплектные Трансформаторные Подстанции типа "Сэндвич"

КТПНм, 2КТПНм - 25…2500кВА/6(10)/0,4

Назначение

Комплектные Трансформаторные Подстанции Наружной установки типа «СЭНДВИЧ»

(далее КТПНм) однотрансформаторные и двухтрансформаторные (2КТПНм) предназначены для приема и распределения электрической энергии трехфазного тока частотой 50 Гц напряжением 6(10) кВ и преобразования, распределения электроэнергии по трехфазной четырехпроводной или пятипроводной сети с заземленной нейтралью на напряжение 0,4/0,23 кВ.

Область применения

Подстанции данного типа применяются в городских и сельских электрических сетях, на небольших промышленных объектах, строительных площадках. Это полностью утепленная киосковая конструкция, выдерживающая температуру окружающей среды от +40°С до -60°С, что позволяет использовать подстанцию в регионах с холодным климатом. Обладает значительно меньшей массой по сравнению с бетонной подстанцией за счет применения металлического каркаса и стен из «сэндвич»-панелей. Монтаж данной подстанции и введение в эксплуатацию требует сравнительно небольшого времени.

Структура условного обозначения

2КТПНм-Х/Х-ХХХХ/ХХ/0,4-03 У1

(2) – Количество устанавливаемых трансформаторов (при одном трансформаторе число не указывается)

(КТП) – Комплектная трансформаторная подстанция

(Н) – Наружной установки

(м) – В металлическом обшитом корпусе из «Сэндвич»-панелей

(Х/Х) – Высоковольтный ввод (в - воздушный, к - кабельный) низковольтный вывод (в - воздушный, к - кабельный)

(ХХХХ) – Число, определяющее мощность трансформатора в кВА (25...2500)

(ХХ) – Номинальное напряжение стороны высшего напряжения 6 или 10 кВ

(0,4) – Номинальное напряжение стороны низшего напряжения 0,4 кВ

Состав трансформаторной подстанции

Трансформаторная подстанция типа «Сэндвич» состоит из блок-модулей полной заводской готовности. Из одного блока для однотрансформаторной подстанции КТПНм и из двух или трех блоков для двухтрансформаторной 2КТПНм. Оболочка блок-модулей КТПНм представляет собой каркасную сварную конструкцию, выполняется с кабельными или воздушными вводами и выводами в различных сочетаниях. Для воздушных выводов 6(10) кВ поставляются сборные металлические короба с проходными изоляторами.

В КТПНм входит Распределительное Устройство Высокого Напряжения (РУВН) 6(10) кВ, силовой трансформатор и распределительное устройство низкого напряжения (РУНН) 0,4 кВ, установленные в общем корпусе.

Комплектация подстанции

Распределительное Устройство со стороны Высокого Напряжения реализовано на камерах серии КСО 393, КСО 298

  • для КТПНм мощностью до 1000 кВА с выключателями нагрузки ВНА 10/630 собственного производства;
  • для КТПНм мощностью 2500 кВА с выключателями нагрузки ВНА 10/630 собственного производства на вводных панелях и отходящих линиях, а на линиях защиты трансформатора используются камеры КСО 298 с вакуумными выключателями ВВ/ТЕС - 10/1000 производства «Таврида Электрик».

Распределительное Устройство со стороны Низкого Напряжения может быть реализовано как с АВР, выполненном на автоматических выключателях, так и с секционированием без АВР, в следующих вариантах:

  • на панелях серии ЩО 70 с рубильниками и предохранителями;
  • на панелях серии ЩО 70 с автоматическими выключателями в линейных панелях на отходящих линиях;
  • на распределительных устройствах фирмы Schneider Electric.
  • внутреннего освещения всех блоков;
  • внешнего освещения подстанции;
  • питания схемы управления обогревом.

В блоке РУНН установлен ящик собственных нужд ЯСН, предназначенный для:

По желанию заказчика блоки РУНН и РУВН комплектуются электроконвекторами мощностью 1 кВт, которые предназначены для поддержания температуры в зимнее время +5°С в автоматическом режиме.

Технические данные

Тип

Мощность трансформатора

УВН

РУНН

Номинальные токи, А

Номинальное напряжение, кВ

Номинальный ток предохранителей, А

вводных автоматических выключателей

отходящих линий

2КТПНм-250/6/0,4У1

2х250

6

50

2х400

Согласно заявке

2КТПНм-250/10/0,4У1

10

31,5

2КТПНм-400/6/0,4У1

2х400

6

80

2х630

2КТПНм-400/10/0,4У1

10

50

2КТПНм-630/6/0,4У1

2х630

6

100

2х100

2КТПНм-630/10/0,4У1

10

80

2КТПНм-1000/6/0,4У1

2х1000

6

160

2х1600

2КТПНм-1000/10/0,4У1

10

100

2КТПНм-1600/6/0,4У1

2х1600

6

Согласно

заявке

2х2500

2КТПНм-1600/10/0,4У1

10

2КТПНм-2500/6/0,4У1

2х2500

6

Согласно

заявке

2х4000 (5000)

2КТПНм-2500/10/0,4У1

10

Основные характеристики

1

Мощность силового трансформатора

от 25 до 2500 кВА

2

Степень загрязненности атмосферы

1…111

3

Уровень изоляции по ГОСТ 1516.1-76

Нормальная,

уровень «б»

4

Масса силового трансформатора

не более 3 т

5

Высота над уровнем моря

до 2000 м

6

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ1

7

Температура окружающего воздуха

от +45 до – 60 °С

8

Степень огнестойкости по СНиП 2.01.02-85

II

Отличительные особенности КТПНм типа «Сэндвич» производства

компании АСБ-Электро:

  • Комплектная Трансформаторная Подстанция типа «Сэндвич» соответствует ГОСТ 14695-80 (Пп. 3.12, 3.14, 3.18, 3.19, 3.20, 3.25, 3.32), ГОСТ 1516.3-96;
  • Подстанции производства АСБ-Электро предусматривают возможность наращивания мощности путем добавления дополнительных блоков;
  • Эксклюзивная разработка конструкторов предприятия позволяет перевозить наш «Сэндвич» практически любым видом транспорта;
  • Ввиду высокой степени готовности подстанции завода АСБ-Электро, нашим специалистам удалось добиться минимального времени монтажа в нормальных условиях от установки до запуска в работу менее 7 часов;
  • На нашем предприятии все детали подстанции сложных форм изготавливаются при помощи высокоточного станка с ЧПУ производства Италии;
  • Возможность покраски КТПНм в корпоративный цвет заказчика;
  • Все электрооборудование, устанавливаемое в трансформаторные подстанции КТПНм производства АСБ-Электро, имеет сертификаты качества;
  • Собственное производство полного цикла в совокупности с приобретением комплектующих напрямую у заводов производителей, позволяет нашим заказчикам сэкономить до 20% бюджета на закупку электрооборудования.

asb-elektro.ru

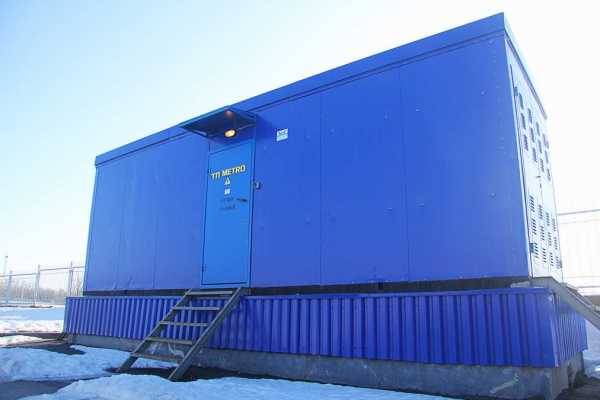

БКТП (сэндвич-панель) блочная комплектная трансформаторная подстанция

Преимущества БКТП в сэндвич исполнении

  • Корпус подстанции изготавливается из настоящих сэндвич-панелей. Мы не используем так называемую дешевую технологию «Рашн-сэндвич», когда между двумя листами профнастила прокладывают утеплитель, что само по себе внушает сомнение.
  • Нами применяются решения по использованию в качестве фундаментного основания железобетонных приямков  и как следствие, сокращение расходов на строительные, монтажные работы по установке готового изделия.
  • Вы защищены как потребитель, т.к вся наша продукция сертифицирована, а значит надежна, безопасна, отвечает нормам правил устройства электроустановок (ПУЭ)
  • Мы работаем только с проверенными производителями комплектующих, такими как: Schneider Electric  (Шнайдер-Электрик), АВВ (АББ), Контактор, Алтранс, Минский электротехнический завод им. В.И.Козлова (МЭТЗ), Legrand (Легранд),  Таврида-Электрик.
  • Мы входим в число лидеров на территории всей России по ценовой политике на весь спектр поставляемых и производимых изделий. В этом легко убедиться, направив нам заявку и сравнить наше предложение с другими.

Тип товара: Электротехническое оборудование

Модель: БКТП сендвич двухтрансформаторная 2х630

Фирма производитель: КЗЭТО

Страна производитель: Россия

Краткое описание:Блочная комплектная трансформаторная подстанция из сендвич панелей

Категория товара:Электроснабжение

Цена: 3 000 000

БКТП в оболочке из «сендвич-панелей» предназначены для электроснабжения промышленных предприятий, жилищно-коммунальных объектов, а также коттеджных поселков и зон индивидуальной застройки в сетях с изолированной нейтралью на стороне 6(10) кВ и глухозаземленной нейтралью на стороне 0,4 кВ

Блочная комплектная трансформаторная подстанции в оболочке из «сендвич-панелей» представляет собой конструкцию, состоящую из металлического каркаса, стены и потолок которого обшиты панелями типа «Сэндвич», с утепленным наполнителем. В качестве наполнителя используется минеральная плита из базальтового волокна. Материал утеплителя является экологически чистым, негорючим (при воздействии открытого пламени не выделяет токсичных веществ и неприятного запаха). Пол и двери подстанции утепляются аналогично. Одним из главных преимуществ является термоизоляционные свойства этого материала, что существенно расширяет эксплуатационные границы, а габаринтые ресурсы, при своей сравнительно малой массе, дают исключительную возможность изготовить подстанцию практически любых габаритов.

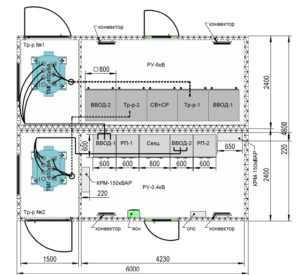

Расположение оборудования внутри БКТП из «сэндвич»-панелей можно осуществить как в виде одностороннего, так и двухстороннего обслуживания.

БКТП в оболочке из «сендвич-панелей»  оснащается всеми типами и марками оборудования, сертифицированными и аккредитованными на территории РФ, как собственного производства (ячейки КСО-299, КСО-399, НКУ, ГРЩ, ШРНН и пр.) , так и оборудованием иных производителей (Schneider Electric, Legrand, ABB, Контактор и пр.)

БКТП в оболочке из «сендвич»-панелей состоит из:

  1. Объемного блока трансформаторной подстанции (ОБТП). ОБТП укомплектован системами освещения, отопления, охранно-пожарной сигнализации (ОПС), вентиляции (естественной – по умолчанию, принудительной – по требованию заказчика)
  2. При наличии возможности стыковки и/или по требованию заказчика -  объемного железобетонного фундаментного блока кабельного (ФБК или приямок кабельный), выполняющего роль фундамента и кабельного канала для подключения линий 10(6) и 0,4 кВ.
  3. Силового трансформатора (масляного (ТМГ, ТМ) или сухого (ТС, ТСЛ)) от 63 до 1600 кВа.
  4. Оборудования РУ-10(6) кВ. Компания «КЗЭТО» в качестве оборудования по стороне высокого напряжения применяет самое современное оборудование наиболее востребованных в Российской Федерации производителей – моноблоки RM-6 (Schneider Electric), моноблоки Safe Ring (ABB), камеры сборные одностороннего обслуживания КСО (2-й и 3-й серии). По требованию заказчика компания «КЗЭТО» готова применять по стороне высокого напряжения оборудование любых типов и производителей, прошедших соответствующую регистрацию и сертификацию на территорию Российской Федерации.
  5. Оборудования РУ-0,4 кВ. Компания «КЗЭТО» в качестве оборудования по стороне низкого напряжения применяет шкафы ГРЩ, НКУ, ЩО-70М (с автоматическим вводом резерва (АВР) и без) собственного производства, собранные на комплектующих наиболее востребованных в Российской Федерации производителей:
    - выключатели автоматические (стационарные и выкатные) серии NSX, NWX и другое оборудование компании Schneider Electric;
    - выключатели автоматические (стационарные и выкатные) серии DMX и другое оборудование компании Legrand;
    - рубильники планочные с предохранителями типа ARS и другое оборудование компании Apator;
    - рубильники планочные с предохранителями и другое оборудование компании Jean Muller;
    - выключатели автоматические (стационарные и выкатные) серии ВА, Electron, Proton компании «Контактор» (г. Ульяновск).

    По требованию заказчика компания «КЗЭТО» готова применять в шкафах РУ-0,4 кВ собственного производства оборудование любых типов и производителей, прошедших соответствующую регистрацию и сертификацию на территорию Российской Федерации.

  6. По требованию заказчика компания «КЗЭТО» укомплектовывает БКТП собственного производства также и иным оборудованием, предусмотренным соответствующим проектом – установками компенсации реактивной мощности УКРМ/АУКРМ, системами молниезащиты и другим оборудованием. 2БКТП состоит из двух аналогичных БКТП, соединенных между собой секционными перемычками.

electroms.ru

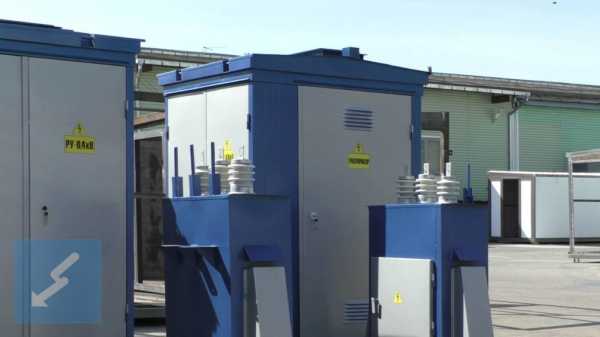

КТП в сендвич панелях - продукция БалтЭнергоМаш

КТП наружной установки - изделие полной заводской готовности с установленным электротехническим оборудованием, подключенными первичными и вторичными электрическими соединениями.

Назначение: прием, преобразование и распределение электроэнергии трехфазного тока промышленной частоты 50 Гц. КТП состоит из одного или нескольких блоков, в зависимости от мощности подстанции и комплектации оборудования.

Особенности:

1. Блок разделён на изолированные отсеки РУВН, НКУ, силовых трансформаторов. Блок выполняется с теплоизоляцией и обогревом, что позволяет эксплуатировать КТП при отрицательных температурах и предотвращает образование конденсата внутри отсеков.

Стандартно в модуле предусмотрена естественная приточно-вытяжная вентиляция. Для этого в стенках и воротах предусмотрены вентиляционные проемы,оснащенные защитными жалюзи. Для КТП большой мощности (1600 кВА и выше)выполняется принудительная вентиляция путём установки дополнительных вентиляторов. Блоки разработаны  для транспортировки на  авто и Ж/Д транспорте.

2. Основным несущим элементом блока является каркас, сваренный из продольных и поперечных профилей с угловыми стойками. В нижней раме и стойках каркаса предусмотрены угловые фитинги для подъема и транспортировки краном.

Стены внешней обшивки выполнены из стального листа. Кровля представляет собой специальный профильный лист. Лист днища (основания) выполнен из листа толщиной 2 мм. Полость между листом днища и полом заполнена минеральной ватой.

Пол выполнен из стальных рифлёных листов толщиной 4 мм, приваренных по периметру и между собой.

3. Внутренняя обшивка представляет собой профлист толщиной 0,8 мм и крепится к закладным элементам заклепками. Закладные элементы (изготовленные излиста толщиной 2 мм) привариваются к силовому каркасу. Между стенками внешней и внутренних обшивок проложена минеральная вата. Все наружные соединения выполнены сплошными сварными швами.

4. В КТП выполнено общее для РУВН и РУНН заземляющее устройство,которым является стальной пол контейнера, приваренный по периметру к силовому каркасу. К полу присоединены сваркой или болтовым соединением нейтраль силового трансформатора и все металлические не токоведущие части электрооборудования, которые могут оказаться под напряжением. КТП имеет снаружи силового каркаса две площадки для присоединения к внешнему контуру заземления, обозначенных знаком «Заземление».

5. Установка КТП осуществляется на свайный, ленточный или фундамент из блоков ФБС.

baltenergomash.ru

Комплектные трансформаторные подстанции КТП - Москва

Производство комплектных трансформаторных подстанций делится на два типа: сборное и сварочное. На основании этого применяются другие параметры и оптимальные значения мощности транформатора, которые могут принимать, преобразовывать и распределять переменный ток (три фазы или одна фаза, 50-60 Гц) и номиналом напряжения на входе — 6/10 кВ, на выходе – 0,4/0,23 кВ. Применение КТП осуществляется в промышленности, сельском хозяйстве, в городской инфраструктуре. Производство подстанций широко развито, поэтому купить КТП в Москве или любом другом регионе не составит труда.

Конструкционные особенности

Подстанции бывают однотрансформаторными (мощность: 63; 100; 160; 250; 400; 630 кВА), двухтрансформаторными (мощность: 250; 400; 630 кВА).  Вводы и выводы существуют двух типов: кабельные либо воздушные.

Виды конструкций КТП:

  • Проходной.
  • Тупиковый.
  • Металлический.
  • Каркасный (сэндвич-панели, РУНН, РУВН) с металлическим трансформатором. Железобетонный (шесть блоков).

Самым распространённым современным видом конструкции является металлический каркас, соединённый болтами или сваркой на бетонном основании, в котором устанавливаются масляные или сухие транформаторы и другое оборудование.

Коммутация

Аппараты для коммутации, используемые во всех видах КТП – это рубильники, плавкие вставки, предохранители, разъединители (в том числе – с заземлением), выключатели нагрузки и автоматические выключатели со стороны потребителей. Кроме того, в разных вариантах подстанций трансформаторных комплектных применяются специальные виды оборудования.

Эксплуатация и безопасность

По видам условий эксплуатации трансформаторные подстанции делятся на три составляющих:

  • по ГОСТ 15150 (У1),
  • для высокогорья (1000 м на уровнем моря и выше),
  • для работы в температурном режиме окружающей среды от -40 до +40 градусов Цельсия. Кроме этого, рядом не может быть взрывчатых веществ, агрессивной газовой или химической среды. Атмосферный тип должен соответствовать II (ГОСТ 15150-69).

Для более надёжной и безопасной эксплуатации при постройке должно быть выделено достаточно просторное помещение (отсек) кабельных соединений. Также применяются блокировки механического типа.

Состав КТП с характеристиками

Основные устройства КТП:

  • шкаф вводной ВН, трансформатор силовой, устройство низкого напряжения распределительное (РУНН).
  • В КТП есть защита от замыканий, как коротких многофазных, так и коротких однофазных, а также от подобных проблем в трансформаторных обмотках, выводах до 1000 кВА, блоке управления, сигнализации. При отсутствии напряжения срабатывает выключатель ввода РУНН с некоторой задержкой времени. Применяется защита сухого трансформатора при перегреве его  обмоток. Действуют также несколько видов сигнализации.

Тупиковая КТП проходного типа

Однотрансформаторная подстанция принимает электроэнергию (50 Гц, трёхфазный переменный ток 63-400 кВА с напряжением 6/10 кВ), преобразовывает её, понижая показатель напряжения до 0,4 кВ, а затем снабжает предприятие или частных потребителей (-45+45 градусов, У). Применяется ввод с помощью кабеля или линии по воздуху. Получение электричества от ЛЭП производится с помощью опорного разъединителя. В КТП,  монтирующихся на отходящих линиях, устанавливаются автоматы-выключатели и  предохранители в шкафу подстанции. Должен обеспечиваться точный учёт электроэнергии, а также устанавливается фидер-автомат уличного освещения. В условиях сурового климата предусматривается обогрев отсеков подстанции.

 Тупиковая КТП большей мощности

Особенностью ТП (400-630 кВА, напряжение 6/10 кВ) является комплектование их РУНН (ТУ3434-001-45857235-99), которые обслуживаются с двух сторон, трансформаторный отсек вентилируется естественным образом, есть устройство для быстрого извлечения трансформатора, применяются выдвижные выключатели на отходящие от подстанции линии. Ввод может быть кабельным или воздушным, а вывод – только кабельным. КТП строят на фундаменте или плотном грунте. Конструкция подстанции позволяет комплектацию на её базе двухтрансформаторной КТП.

КТП (КТПР)

Однотрансформаторная подстанция (25-250 кВА, 6/10 кВ) с потенциалом и мощностями, как у вышеуказанных видов КТП. Подключение осуществляется с помощью разъединителя, а фидеры на линиях отхода комплектуются автоматами (КТП-99), а также рубильниками (КТПР), оснащёнными дугогасящими камерами.

Серия КТППН

Такой тип ТП используются для электропитания погружных (нефтяных) насосов, а также станков-качалок (16-125 кВт и силой тока до 60А). Сообразно климатическим условиям КТППН используется при температурах -60+40 градусов Цельсия. Ввод от высоковольтной линии выполняется воздушным способом и кабельными выводами. В отличие от других подстанций, КТППН оснащена блокировками, служащими безопасности персонала, а также спецприспособление для выдвижения трансформатора. Штепсели, переключатели приспособлены для токоприёмников с трёхфазным напряжением 380 В (60А), а также однофазным напряжением 220 В (40А). Установка КТППН возможна на утрамбованном грунте или бетоне.

КТПТО

КТПТО (80 кВА, 380/55-95В) служат для обогрева бетона и мёрзлых грунтов автоматической регулировкой температуры. Также подобные подстанции применяются для установки освещения (временного), электроснабжения трёхфазных инструментов (42В) во время проведения строительных или ремонтных работ. Рабочие температуры для данного вида подстанций -40+10 градусов Цельсия. Особенностью КТПТО является, то, что она снабжена трёхобмоточным трансформатором (ТМТО-80/0,38), охлаждаемым естественным путём. Питание предусматривается для тока напряжением 380В и силой 10А. Применяется, как ручное, так и дистанционное управление с помощью поста с кнопками, расположенного за пределами участка работ.

КТПСН, КТПСНВ, КТПСНС

Применяются для собственного электроснабжения на электростанциях различных видов, а также газокомпрессорных станциях и предприятиях, связанных с  переработкой отходов АЭС. В КТПСН установлен силовой трансформатор ТСЗГЛ, в котором в качестве обмотки применяется литая геафолевая изоляция. Также устанавливаются шкафы с выключателями (ВА), блоками и устройствами, а также блоки релейной защиты, блоки управления. Ввод – кабельный.

Все вышеперечисленные виды подстанций оснащены специальной нейтралью для систем заземления TN-C (глухозаземленная нейтраль низкого напряжения).

Заказать и купить по доступным ценам комплектные трансформаторные подстанции в Москве можно у производителей в полной заводской готовности или дилеров, которые произведут установку и монтаж оборудования с гарантией и последующим обслуживанием.

" order_by="sortorder" order_direction="ASC" returns="included" maximum_entity_count="500"]

standart-energo.com

Двухтрансформаторные комплектные подстанции утепленные типа «сэндвич»

Комплектная двухтрансформаторная подстанция утепленная типа «сэндвич» (далее 2КТП НУ) напряжением 6(10)/0,4кВ предназначена для приема электрической энергии трехфазного переменного тока промышленной частоты напряжением 6(10)кВ, трансформирования его до уровня 0,4кВ и распределения для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов.

2КТП НУ соответствует требованиям ГОСТ14695-80 и ТУ3412-002-39328633-2010

Климатическое исполнение и категория размещения для эксплуатации на открытом воздухе в умеренном климате по ГОСТ15150-69. 2КТП НУ предназначена для работы в следующих условиях:

  • интервал температур от минус 55°С до плюс 45°С;
  • по условиям работы комплектующей аппаратуры эксплуатация допускается на высоте не более 1000м над уровнем моря;
  • окружающая среда не взрыво- и пожароопасная, не содержащая токоведущей пыли, химически активных газов и испарений в концентрациях, разрушающих металл, изоляцию и покрытие подстанции;
  • 2КТП НУ не предназначена для работы в условиях тряски и вибрации.

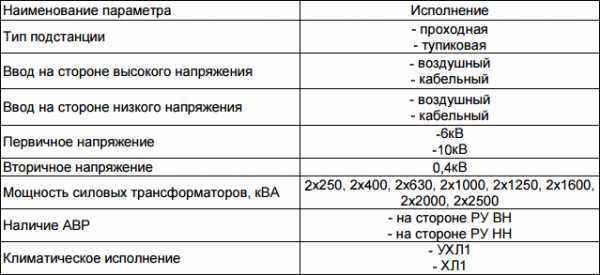

Исполнения 2КТП НУ

Конструкция 2КТП НУ имеет каркасно-панельное решение.

Основной несущий каркас модуля 2КТП НУ выполнен из стального профильного проката и прямоугольного замкнутого профиля. Сварные соединения стальных конструкций 29 выполнены в соответствии со СНиП II-23-81. Стеновые панели 80(50)мм, пол, потолок утеплены плитами из базальта. Пол — рифленый стальной лист толщиной 4мм. Кровля – профнастил или сварная из листа 1,5мм.

Модули 2КТП НУ разделены на отсеки:

  • отсек трансформатора №1;
  • отсек трансформатора №2;
  • отсек РУ ВН 6(10)кВ и РУ НН 0,4кВ с коридорами обслуживания.

Силовые трансформаторы поставляются отдельно и монтируются на месте установки 2КТП НУ. Установка или смена силового трансформатора производится через ворота трансформаторного отсека. Силовой трансформатор устанавливается на основание с направляющими. В зависимости от мощности трансформатора выполняется маслосборник на 20% масла в составе рамы основания или маслосборник на полный объем масла под полом КТП, в этом случае под трансформатором полы выполняются из мелкоячеистой решетки.

Антикоррозионная защита стальных конструкций выполнена в соответствии с требованиями СНиП 2.03.11-85 «Защита строительных конструкций от коррозии».

Все применяемые материалы сертифицированы.

На всех дверях 2КТП НУ оборудована система запоров для защиты от несанкционированного доступа к оборудованию. Конструкция блока 2КТП НУ обеспечивает доступ для безопасного обслуживания и ремонта электрооборудования.

vrht.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
