Что такое проходная КТП (КТП проходного типа)

Комплектная трансформаторная подстанция (КТП) проходного типа – это электрическая установка (узел), которая предназначается для преобразования и распределения напряжения в электрической сети — снятия высокого напряжения с высоковольтной линии и передачи его на бытовые сети.

Подстанция проходного типа имеет следующее предназначение — подключение потребителя к двум воздушным линиям на стороне высокого напряжения, это и является главным отличием денной подстанции (проходного типа) от КТП тупикового типа.

Подключение к воздушным линиям КТП проходного типа проходит по принципу присоединения одного или двух высоковольтных разъединителей наружной установки с заземляющими ножами со стороны подключения проходной КТП.

Комплектность КТП проходного типа:

  • отсек для силового трансформатора
  • распределительное устройство высокого напряжения (РУ ВН 6(10)кВ) со стороны высокого напряжения
  • распределительное устройство низкого напряжения (РУ НН 0,4 кВ) со стороны устройства низкого напряжения
  • соединительные устройства и различное вспомогательное оборудование

Конструктивное исполнение

КТП проходного типа имеет корпус в виде металлического сборно-сварного блока  из высокопрочного оцинкованного металла. Монтаж подстанции выполнен при помощи сварочного оборудования или анкерных болтов.

Двери подстанции оснащены замками с защитой от взлома (антивандальной защитой), а также окнами с решетками типа жалюзи, которые позволяют проветривать подстанцию и защищать ее от перегрева. Помимо этого на подстанции есть возможность дополнительной установки вытяжного вентилятора, системы отопления и оснащения подстанции выключателями (уличными) автоматического и механического типа.

Технические характеристики

  • тип КТП — проходной
  • количество используемых трансформаторов — один, два
  • мощность силового трансформатора — от 25 до 2500 кВа
  • номинальное напряжение на стороне ВН — 10 кВ
  • номинальное напряжение на стороне НН — 0,4 кВ
  • номинальный ток сборных шин на стороне ВН — 630 -1000 А
  • номинальный ток сборных шин на стороне НН — 630-4000 А
  • ток электрической стойкости на стороне ВН — 51 кА
  • ток термической стойкости на стороне ВН — 20 кА
  • исполнение по вводу ВН — воздушный
  • исполнение по выводу НН — воздушный
  • тип применяемых трансформаторов: масляный; сухой

уровень изоляции

  • масляный трансформатор — нормальная изоляция
  • сухой трансформатор — облегченная изоляция
  • режим работы — продолжительный
  • вид обслуживания — периодический

Область применения

Область применения КТП проходного типа — это промышленные предприятия, дачные и коттеджные поселки, населенные пункты городского и сельского типа, а также зоны строительных площадок.

tr-ktp.ru

КТП проходного типа

КТП — КТП проходного типа

КТП проходного типа предназначены для приема, преобразования и распределения электрической энергии трехфазного тока частоты 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения. При работе КТП обеспечивает прием электроэнергии высокого напряжения 6 и 10 кВ, преобразование ее на 0.4 кВ и распределения по отходящим линиям. КТП 14 – проходная КТП с воздушным вводом, с силовым трансформатором с радиаторами, с линиями уличного освещения и с контролем напряжения на вводе 0.4 кВ.

Основными потребителями КТП являются сельские электрические сети, отдельные населенные пункты и промышленные предприятия. КТП состоит из блока УВН и шкафа РУНН. Блок УВН состоит из шкафа силового трансформатора, шкафа с коммутационной аппаратурой ввода и токопровода. Токопровод устанавливается на шкаф с коммутационной аппаратурой ввода.

Выполнение конструкции с КТП с проходной схемой на стороне ВН такое же, как и КТП с тупиковой схемой на стороне ВН. При работе КТП с проходной схемой на стороне ВН обеспечиваются выполнение тех же функций, что и КТП с тупиковой схемой на стороне ВН. Отличие заключается в том, что КТП с проходной схемой позволяет отключить потребителя к двум воздушным линиям (ВЛ) на стороне ВН. Подключения КТП к воздушным линиям  ВЛ 6(10)кВ производится с помощью одного (для тупиковых схем на стороне ВН) или двух (для проходной схемы на стороне ВН высоковольтных разъединителей наружной установки с заземляющими ножами со стороны подключения  к КТП устанавливаемыми на концевых опорах линий ВЛ).

Блок УВН предназначен для подключения силового трансформатора к ВЛ через коммутационные аппараты, что позволяет подключать КТП, как в разрыв ВЛ, тк и к двум ВЛ. Токопровод состоит из кожуха с обшивкой, приемных устройств ВЛ и отходящих линий НН. Конструкция приемочных устройств ВЛ и отходящих линий НН, такая же как и с тупиковой схемой на стороне ВН.

КТП проходного типа имеют основные рабочие характеристики, основными из которых есть: мощность силового трансформатора 63, 100, 160, 250, 400, 630 кВА; номинальное напряжение на стороне ВН 6 и 10 кВ; номинальное напряжение на стороне НН 0.4 и 0.23 кВ; вид силового трансформатора – силовой и масляный.

Актуальность информации на: 24/09/15

proktp.ru

КТП киоскового типа: комплектные трансформаторные подстанции КТПК

Киосковые КТП внешне являются объектом, которые визуально между собой всегда очень схожи благодаря типовому проекту. Увидев фото, вы точно сможете сказать, что хотя бы 1 раз в жизни видели такую установку, что говорит о популярности её исполнения.

Они предназначены для обеспечения электроэнергией обособленных населенных пунктов, сельских поселений или промышленных производств, прочих потребителей третьей категории.

Общая характеристика

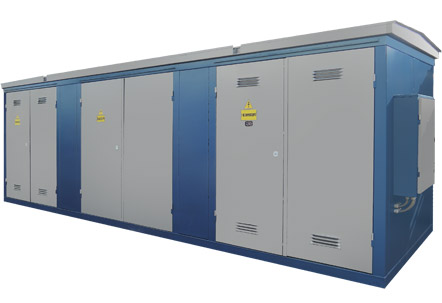

На фото показана КТП наружного киоскового типа. Типовая конструкция устанавливается в областях с умеренным климатом. Температура окружающей среды не должна опускаться ниже -40ºС или подниматься выше +40ºС.

Основным назначением подобного строения является прием переменного трехфазного тока 6 или 10 кВ (частота 50Гц) и преобразование его в электроэнергию напряжением 0,4 кВ для транспортировки ее потребителям.

Комплектная трансформаторная подстанция киоскового типа может иметь различные конструктивные особенности. Ее схема имеет некоторые отличия. Наиболее мощные установки, например, КТП 630/10 имеют большие габариты. Маломощные разновидности, например, киосковая КТП 25/6 имеют относительно небольшие размеры.

Схема и конструкция представленных аппаратов позволяют транспортировать их на место установки в комплекте с трансформатором. Подключение и проверка оборудования производится непосредственно на объекте. Для этого используют разъединитель категории РЛНД.

Устройство

Агрегаты имеют вид прочной сварной конструкции. Схема КТП 630 кВ, 400 кВ, 100 кВ, 25 кВ и прочие разновидности имеют идентичное устройство. Они состоят из таких обязательных элементов:

  • Отсек с прибором ввода высокого напряжения (УВН).
  • Ячейка трансформатора силового типа.
  • Отдел распределительного прибора низкого напряжения (РУНН).

Также схема имеет кабельные или воздушные коммуникации для ввода или вывода напряжения. Дополнительно на отходящие линии монтируются отключающие автоматические разъединители или ручные рубильники. На стороне пониженного напряжения эксплуатируется заземление нейтрали.

В современном исполнении представленного оборудования предполагается наличие защиты от перегрузок, от короткого замыкания. Помимо основного перечня агрегатов в состав включаются системы жизнеобеспечения. Это может быть вентиляция, автоматическое освещение.

Разновидности

Схема комплектной подстанции может отличаться количеством трансформаторов. Существуют системы с одним или двумя агрегатами. Также бывают тупиковые и проходные трансформаторные станции. КТП проходного типа позволяет передавать преобразованное напряжение на следующий объект цепи на пути к потребителю. Тупиковая подстанция является конечной точкой. Она передает преобразованный до приемлемого значения ток только потребителям. При выборе оптимального типа агрегата необходимо учитывать отличие КТП проходного типа от тупиковой подстанции. От особенностей устройства внутренних элементов зависит стоимость агрегата.

Также тупиковая и проходная КТП могут отличаться мощностью. Существуют приборы, которые обеспечивают электричеством небольшие объекты (всего 2-3 дома). Их мощность составляет 25 кВ. Для больших поселков следует приобретать технику с параметрами до 630 кВ.

Условия эксплуатации

Тупиковая или проходная подстанция с одним или двумя трансформаторами эксплуатируется непосредственно на открытой местности. Конструкция защищена от различных механических воздействий. Однако следует учитывать требования, которые выдвигаются производителями к условиям окружающей среды.

Устройства эксплуатируются в умеренной климатической зоне. Высота их установки над уровнем моря не должна превышать 1 км. Киоскные КТП предназначены для работы в обычной среде. Она не должна содержать взрывоопасные компоненты, токопроводящую пыль, агрессивные пары, конденсат. В противном случае подобные вещества будут разрушать изоляционные материалы и металлические элементы системы.

Представленные подстанции запрещается устанавливать на поверхность, подверженную вибрации, тряске. Они не должны подвергаться ударам. Ввод питания со стороны низкого напряжения также запрещен.

Рассмотрев особенности представленных распределительных объектов, можно сделать выводы о целесообразности их применения на определенном объекте.

protransformatory.ru

КТП проходная — ООО ДАРИТАН



КТП проходного типа  (КТП-П)   наружной установки,  предназначена для приема электроэнергии напряжением 6 и 10 кВ, а также преобразования и распределения электроэнергии трехфазного переменного тока напряжением 0,4 кВ частотой 50 Гц.

Предназначена для эксплуатации на открытом воздухе в условиях умеренного климата при предельных значениях температуры окружающей среды от – 50 °С до + 45 °С.

Проходные КТП используются для обеспечения электроэнергией населенных пунктов, промышленных предприятий, сельскохозяйственного оборудования. Важной особенностью проходных КТП является наличие двух высоковольтных вводов для разных линий.





технические характеристики

Наименование параметра

Значение параметра

Тип КТП

Однотрансформаторная, двухтрансформаторная

Мощность трансформатора

25-2500 кВА

Вид трансформатора

Масляный, сухой

Количество трансформаторов

1 или 2

Первичное напряжение

6,3 (10) кВ

Вторичное напряжение

0,4 кВ

Ввод на стороне ВН

Воздух или кабель

Ввод на стороне НН

Воздух или кабель

Климатическое исполнение

По условию Заказчика

Комплектные трансформаторные подстанции проходные (КТП-П) изготавливаются  с кабельным или воздушными вводами и выводами в различных сочетаниях, с одним или двумя трансформаторами с естественным масляным охлаждением для внутренней установки или сухими трансформаторами, с вакуумными или автогазовыми выключателями на стороне ВН, с автоматическими выключателями, с рубильниками и предохранителями или выключателями-предохранителями на стороне НН.

По желанию Заказчика комплектная трансформаторная подстанция проходная (КТП-П) может быть изготовлена с внутренним коридором обслуживания, обогревом и укомплектована коммутационными аппаратами.

Конструкция трансформаторной подстанции позволяет осуществлять транспортировку вместе с трансформатором и предусматривает свободную замену одного трансформатора на другой. Отсек силового трансформатора оборудован дверями с обоих сторон для удобства работ по замене и обслуживания трансформатора.

Существует возможность включения в состав КТП-П отдельного шкафа релейной защиты и шкафа для компенсаторов реа

daritan.ru

Чем отличается БКТП от КТП

БКТП — блочная модульная трансформаторная подстанция тупикового или проходного типа, корпус которой исполнен в бетонных блоках. Предназначение БКТП – распределение и преобразование электрической энергии трехфазного переменного тока до 10кВ частотой 50 Гц. Такое предназначение служит для электроснабжения крупных промышленных предприятий, городов, дачных и коттеджных поселков и т.д.

КТП — комплектная трансформаторная подстанция тупикового или проходного типа, корпус которой выполнен в виде металлического сварного киоска. В КТП устанавливается два или один трансформатор. Служит подстанция комплектная трансформаторная подстанция для  приема с трехфазного переменного электрического тока частотой в 50 Гц и напряжением 6 (10) киловольт, с последующим его преобразованием и распределением. Подстанция КТП предназначена для наружной установки (в открытой местности). Область применения: промышленные предприятия, дачные и коттеджные поселки, населенные пункты городского и сельского типа, строительные площадки и т.д.

Особенности БКТП

Трансформаторная подстанция БКТП представляет собой здание имеющее один этаж или иначе — объемный кабельный полуэтаж, который одновременно является и фундаментом.

Подстанция БКТП состоит из четырех сборных железобетонных элементов с утепленным потолком и подъемной крышей при помощи минерального или базальтового негорючего утеплителя.

Кровля подстанции БКТП имеет гидроизоляцию осуществленную при помощи плиты из бетона с битумным покрытием и техноэластом (битумно-полимерным покрытием). Данный вид гидроизоляции полностью исключает протекание крыши во время плохих погодных условий.

В блоках осуществляется естественная циркуляция воздуха, при помощи решеток (типа жалюзи) установленных на дверях и воротах БКТП.  Ворота и двери БКТП выполнены из холодостойкой стали.

Бетонные поверхности блочной комплектной трансформаторной подстанции обработаны горячим битумом, в местах соприкосновения с грунтом, это также придает подстанции дополнительную защиту от попадании влаги во внутрь. Для препятствия образования цементной пыли полы и стены внутри БКТП покрываются краской.

Для безопасности обслуживания и эксплуатации БКТП оснащена внутренним контуром заземления, также при необходимости на подстанции может быть установлена световая и звуковая сигнализация, средства защиты средства для пожаротушения.

Ввод и вывод силовых кабелей БКТП производится через асбестовые трубы, проложенные в закладных отверстиях в стенах фундамента подстанции.

Стены БКТП изготовлены из железобетона которым отвечает таким требованиям как: высокая прочность, морозостойкость и водонепроницаемость , что актуально для широт с суровыми климатическими условиями.

Отсеки БКТП:

  • отсек размещения силового трансформатора,
  • отсек размещения высоковольтное и низковольтное оборудование.
  • В БКТП в качестве силовых трансформаторов установлены маслонаполненные с объемом трансформаторного масла до 60 кг или сухие трансформаторы.

Особенности КТП

КТП является сборно-сварной металлоконструкцией исполненной в виде киоска, который имеет остов ( каркас) из высокопрочного закаленного металла.

Все стальные элементы корпуса обработаны специальным составом, который защищает корпус от коррозии и продлевает его срок службы. Окрашена подстанции специальной огнеупорной краской. Для большей надежности подстанция КТП обшита оцинкованными листами толщиной 1,2 мм. Все вышеперечисленные показателя дают в суме продление срока службы корпуса подстанции в несколько раз.

Пол КТП  представляет собой поперечный настил (цельный или просечной), который имеет в себе отверстия для ввода и вывода кабеля, а также специальное отверстие для аварийного сброса масла из силового масляного трансформатора.

На подстанции установлены металлические двери с замками которые оснащены защитой от нежелательного взлома (антивандальная система). На дверях КТП предусмотрены окна жалюзийного типа, которые позволяют дополнительно проветривать подстанцию  изнутри, что так же препятствует скоплению конденсата внутри подстанции (на стенах и оборудовании) и обеспечивает защиту от перегрева КТП особенно в жаркую погоду. Дополнительным оснащение подстанции являются: система принудительной вентиляции, система уличного и внутреннего освещения КТП, система отопления, сигнализации и видеонаблюдения.

Отсеки КТП:

  • отсек распределительного устройства высокого напряжения (РУ ВН)
  • отсек распределительного устройства низкого напряжения ( РУ НН)
  • отсек силового трансформатора
  • соединительное устройство со стороны высшего напряжения (ВН)
  • соединительное устройство со стороны низшего напряжения (НН)
  • шинопроводы

tr-ktp.ru

Виды комплектных трансформаторных подстанций КТП

В данной статье мы рассмотрим виды комплектных трансформаторных подстанций КТП, работающих на прием электрического трехфазного переменного тока частотой в 50 Гц номинальным напряжением 6(10) киловольт, с последующим его преобразованием в электрическую энергию 0,4 киловольта и распределением конечному потребителю.

КТП киоскового типа

  • два типа исполнения: тупикового, проходного
  • мощность устанавливаемого силового трансформатора от 25 до 2500 кВа
  • виды применяемых трансформаторов: сухой, масляный
  • количество применяемых силовых трансформаторов — 1 (2)
  • конструкция шкафного исполнения
  • установка — наружняя
  • область применения — города, села, промышленный объекты и др.

КТП мачтового типа

  • мощность силового трансформатора от 25 до 250 кВа
  • конструкция — сборно-сварная для установке на высоте
  • установка — наружняя
  • количество применяемых силовых трансформаторов — 1
  • виды применяемых трансформаторов: сухой, масляный
  • область применения — небольшие поселки, села, ПГТ

КТП шкафного типа (сельхозки)

  • мощность силового трансформатора от 16 до 250 кВа
  • конструкция — состоит из двух основных металлических шкафов  ВН и НН
  • установка — наружняя
  • количество применяемых силовых трансформаторов — 1
  • тип исполнения — тупиковый
  • область применения — села, фермерские хозяйства

КТП столбовые

  • мощность силового трансформатора от 25 до 250 кВа
  • установка — наружняя
  • количество применяемых трансформаторов — 1 силовой трехфазный или однофазный
  • конструкция — низковольтное и высоковольтное оборудование смонтированное на железобетонной стойке
  • тип исполнения — тупиковый
  • область применения — села, малые ПГТ, фермерские хозяйства

КТП передвижные

  • мощность силового трансформатора от 25 до 1000 кВа
  • количество силовых трансформаторов — 1(2)
  • установка — наружняя
  • тип исполнения — тупиковая, проходная
  • конструкция — металлический корпус с рамой салазками
  • область применения — карьеры, открытые рудодобывающие предприятия

КТП внутрицеховые

  • мощность устанавливаемого силового трансформатора от 25 до 2500 кВа
  • количество применяемых силовых трансформаторов — 1 (2)
  • установка — внутренняя
  • виды применяемых трансформаторов: сухой, масляный
  • конструкция — металлический шкаф с секциями запирающимися на ключ
  • область применения — промышленные цеха, помещения

КТПНУ

  • мощность устанавливаемого силового трансформатора от 160 до 2500 кВа
  • количество применяемых силовых трансформаторов — 1 (2)
  • установка — наружняя
  • конструкция — металлический сборно-сварной киоск состоящий из отдельных модулей
  • тип исполнения — тупиковая, проходная
  • область применения — нефтяная, газовая и другие промышленности

БКТП

  • мощность устанавливаемого силового трансформатора от 25 до 2500 кВа
  • количество применяемых силовых трансформаторов — 1 (2)
  • тип исполнения — тупиковая, проходная
  • установка  — наружняя
  • конструкция — каркас утепленный, собранный из беконных блоков
  • область применения —отдельно стоящие населенные пункты, сельская местность, промышленные объекты

Все эти типы подстанций изготавливает наш завод ООО «Транс-КТП». Подробный каталог и описание вы можете найти на сайте или у менеджеров.

Дата публикации: 03.10.2016 / Редакция сайта «Транс-КТП»

СВЯЗАТЬСЯ С НАМИ

tr-ktp.ru

КТП/П проходная однотрансформаторная мощностью 25-1000кВА

Внешний вид КТП/П К-К 25-250кВА 6(10)/0,4кВ

Внешний вид КТП/П В-В 25-250кВА 6(10)/0,4кВ

Внешний вид КТП/П В-К 25-250кВА 6(10)/0,4кВ

Внешний вид КТП/П К-В 25-250кВА 6(10)/0,4кВ

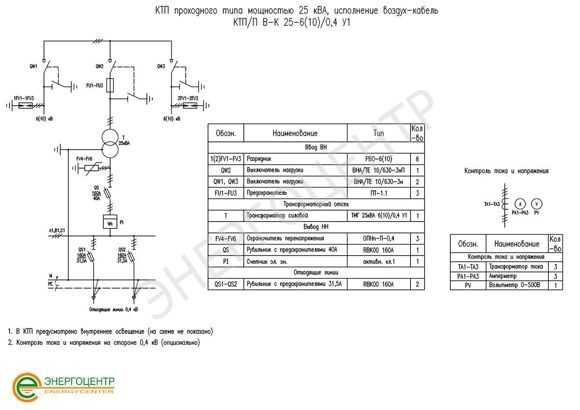

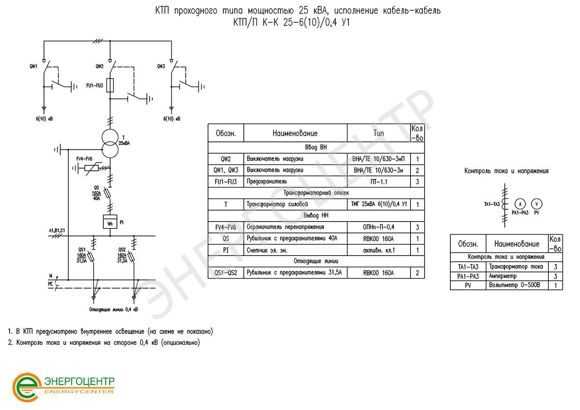

Типовые однолинейные электрические схемы КТП/П мощностью 25кВА 6(10)/0,4кВ

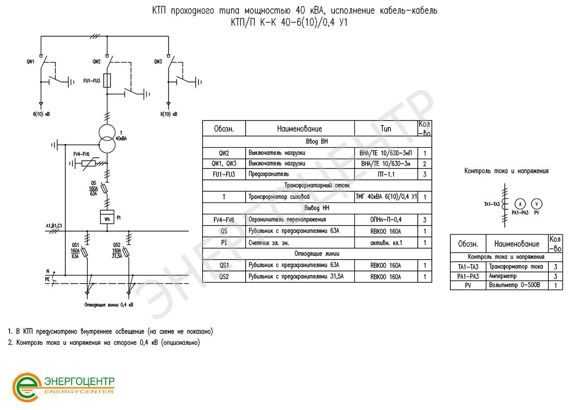

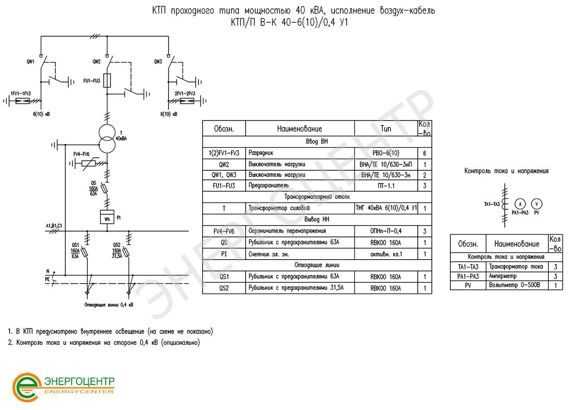

Типовые однолинейные электрические схемы КТП/П мощностью 40кВА 6(10)/0,4кВ

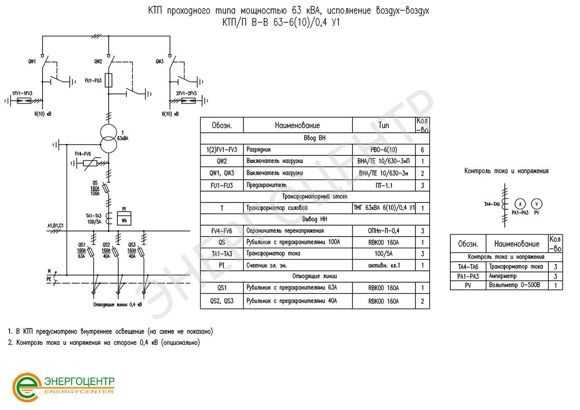

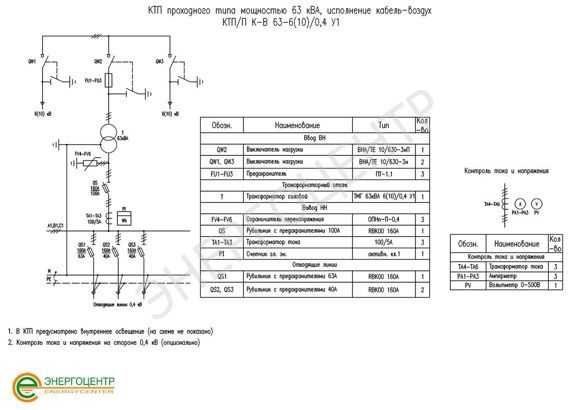

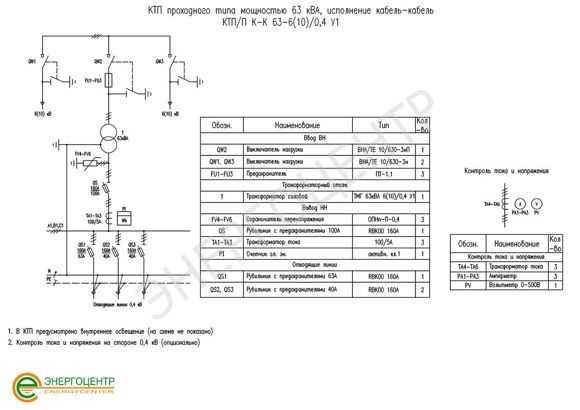

Типовые однолинейные электрические схемы КТП/П мощностью 63кВА 6(10)/0,4кВ

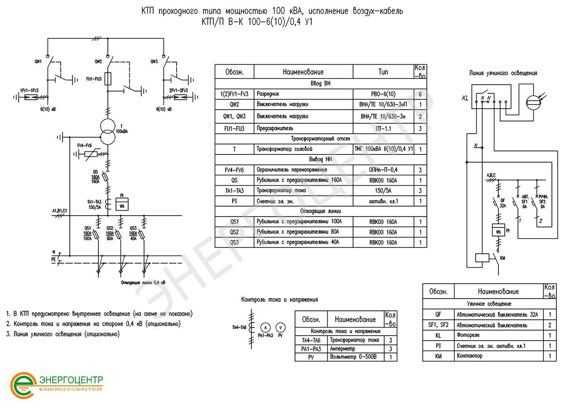

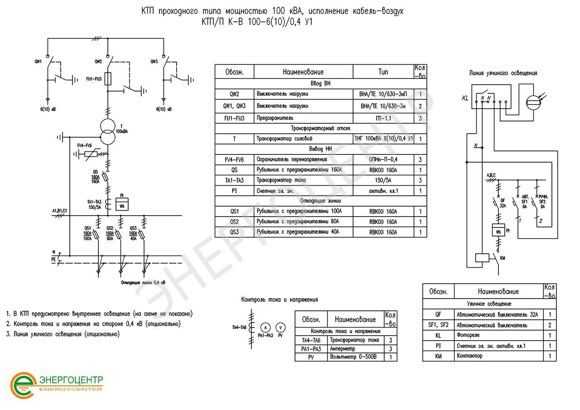

Типовые однолинейные электрические схемы КТП/П мощностью 100кВА 6(10)/0,4кВ

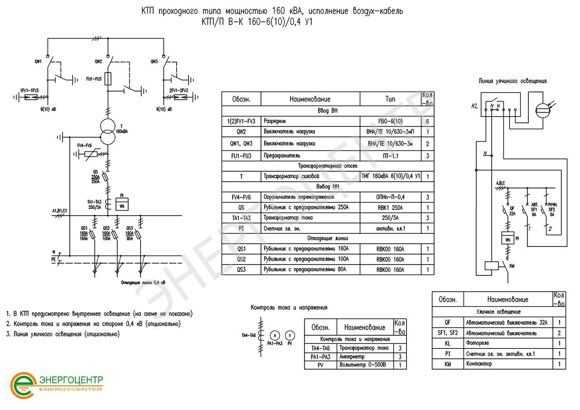

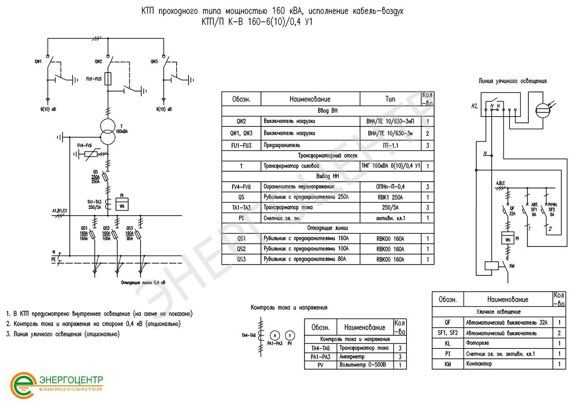

Типовые однолинейные электрические схемы КТП/П мощностью 160кВА 6(10)/0,4кВ

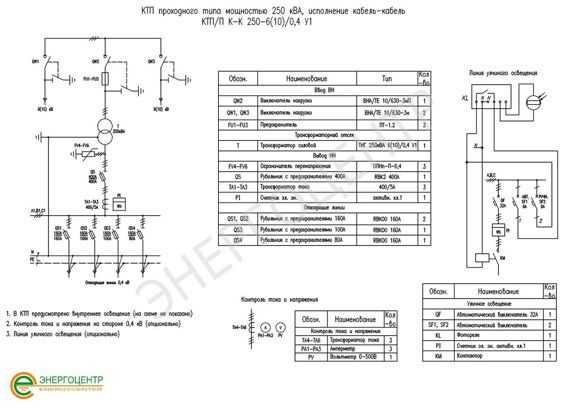

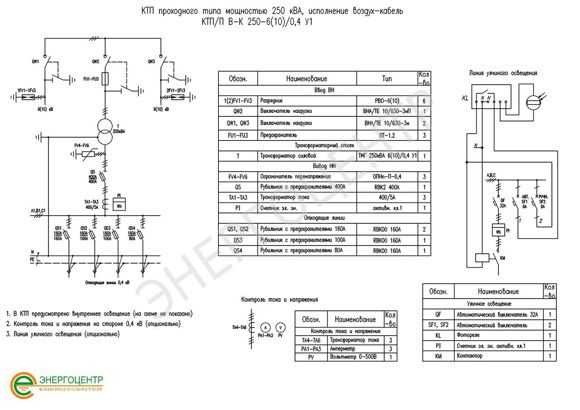

Типовые однолинейные электрические схемы КТП/П мощностью 250кВА 6(10)/0,4кВ

Скачать опросный лист на КТП: Opros_KTP_ECenter.doc (147 Кб)
