Ктп проходного типа – Купить комплектные трансформаторные подстанции КТП в Москве и Санкт-Петербурге

Принципиальные схемы КТП различных типов и исполнений

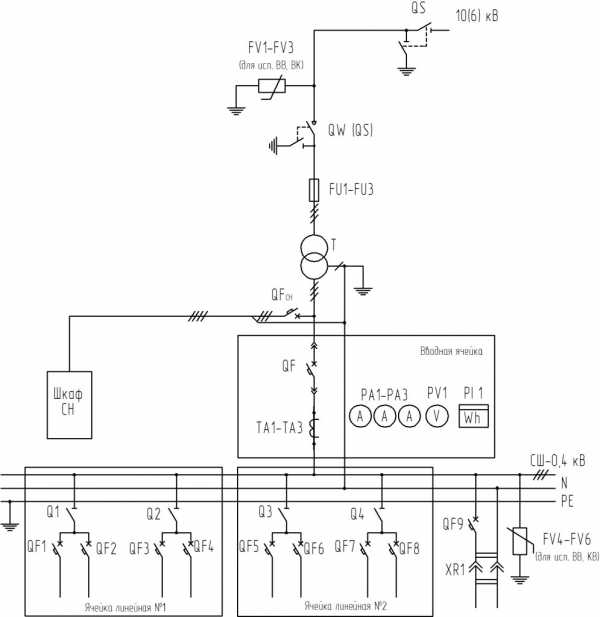

Схема КТП 1000 кВА проходного типа

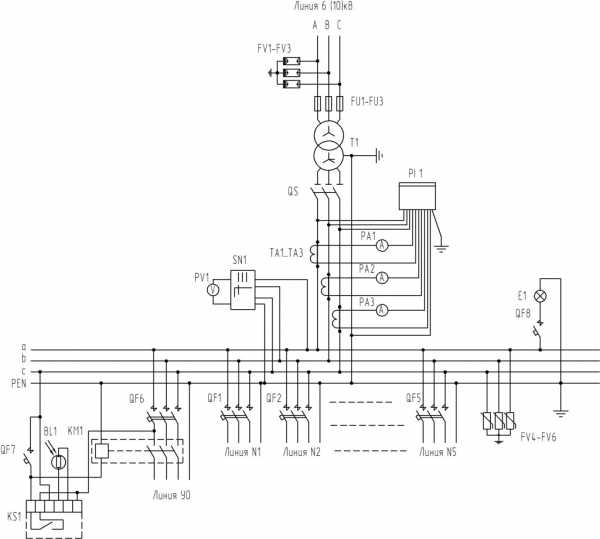

Принципиальная электрическая схема для киосковой КТП 2 типоисполнения

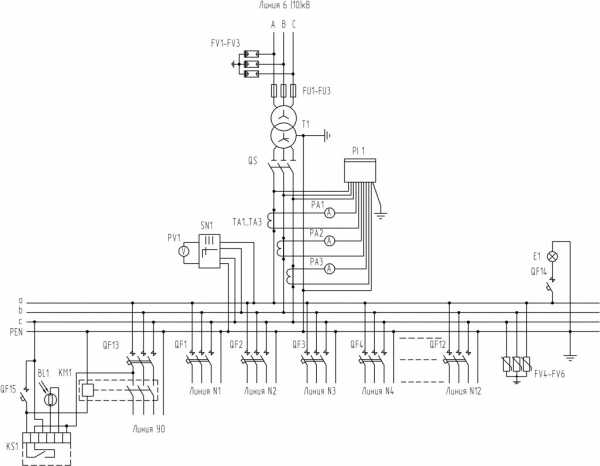

Принципиальная электрическая схема для тупиковых КТП 3 типоисполнения

Принципиальная электрическая схема для тупиковых КТП 4 типоисполнения

Схема электрическая принципиальная для тупиковых КТП 4, 5 типоисполнений

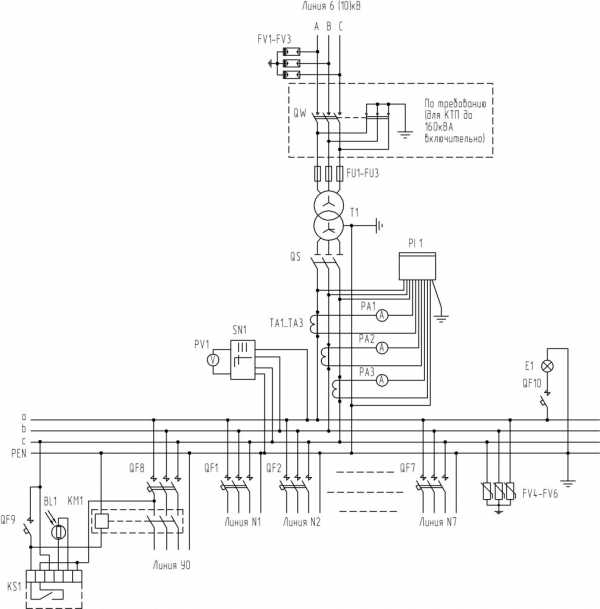

Схема электрическая принципиальная для тупиковых КТП 5, 6 типоисполнений со встроенным коммутационным аппаратом

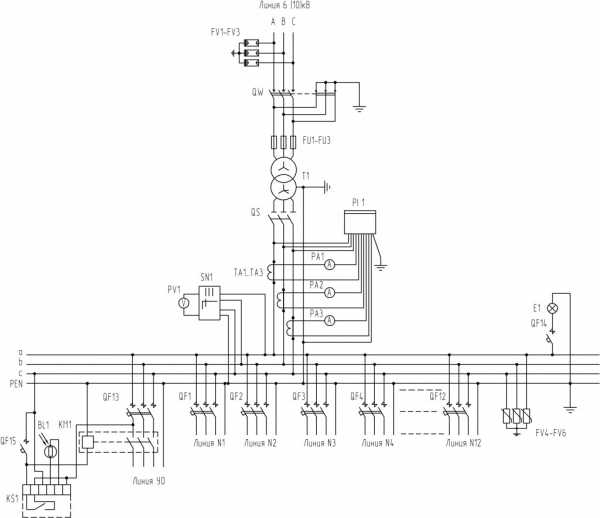

Схема электрическая принципиальная для тупиковых КТП 6 типоисполнения в комплекте с выключателем нагрузки

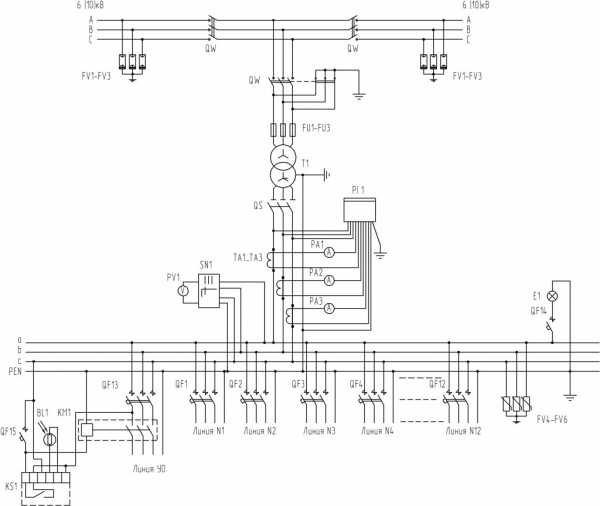

Схема электрическая принципиальная для КТПП 7 типоисполнения

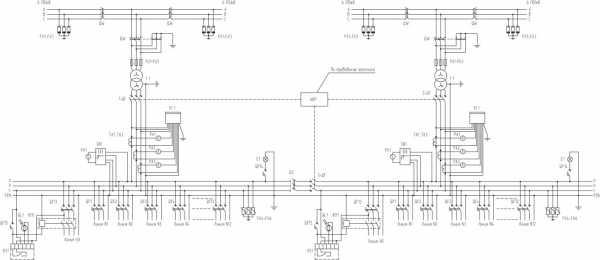

Схема электрическая принципиальная для 2КТП 8 типоисполнения

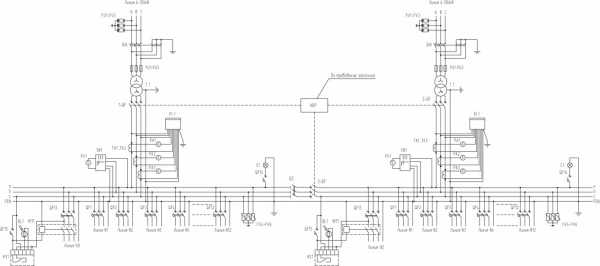

Схема электрическая принципиальная для 2КТПП 9 типоисполнения

Схема электрическая принципиальная для КТП 1000 кВА тупикового типа

Схема электрическая принципиальная для КТП 1000 кВА тупикового типа со встроенным коммутационным аппаратом

Схема 2КТП 1000- кВА туикового типа

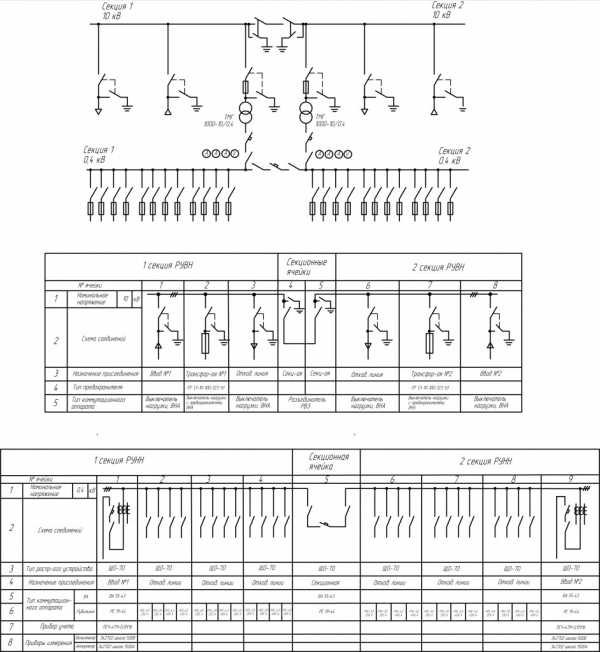

Схема 2КТПП 1000 кВА проходного типа

Схема КТП в утепленной оболочке туикового типа

Схема КТП в утепленной оболочке проходного типа

proktp.ru

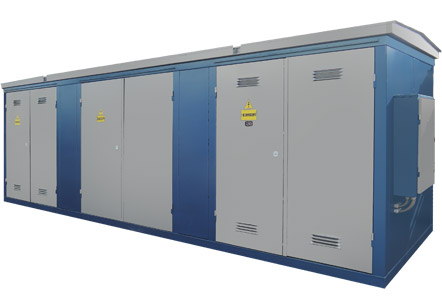

КТП проходного типа в Москве

КТП проходного типа устанавливают для возможности качественного приема трехфазного переменного тока, имеющего напряжение в шесть или десять кВ, и переработки его энергию с напряжением 0.4 кВ.

Цена КТП проходного типа будет зависеть от компоновки, размеров и типа корпуса. Бел-КТП использует современные комплектующие проверенных производителей. Гарантия предоставляется на все оборудование.

Купить КТП проходного типа в Москве можно отправив запрос с однолинейной схемой или компоновкой нам на почту. Менеджеры ответят в кратчайшие сроки. Если же у вас нет документации — наши специалисты помогут составить компоновку и схему для производства.

  • Номинальная частота тока 50 Гц
  • Номинальное напряжение: 6 (10) / 0,4 кВ
  • Мощность: 25 — 2500 кВа
  • Аббревиатура модели: КТП ПК, КТП ПВ

Комплектность КТП ПК, КТП ПВ

— автоматические выключатели, установленные на отходящих фидерах со стационарным или выдвижным исполнением;

— разъединитель предназначен специально для подключения к ЛЭП в подстанциях с воздушным вводом;

— для КТП ПВ и КТП ПК есть правила установки, их надо расположить на утрамбованную поверхность или состоящую из бетонных блоков.

Защиты, которые предусмотрены в трансформаторных подстанциях проходного типа:

  • предупреждающая междуфазные замыкания;
  • предупреждающая перенапряжение от колебаний атмосферы;
  • предупреждающая силовую перегрузку трансформатора;
  • предупреждающая замыкание коротких линий 0.4 кВ;
  • предупреждающая замыкания линий освещения КТП, или же линий обогрева.

КТП ПК, а также КТП ПВ обладают всеми нужными механическими и электрическими блокировками. За счет чего работать служащим, которые занимаются подстанцией, абсолютно безопасно.

bel-ktp.ru

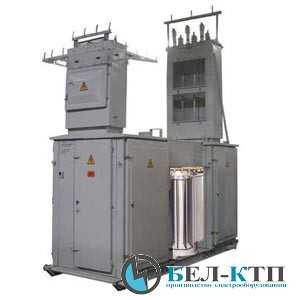

Подстанция КТП проходного типа, Трансформаторные подстанции КТП


Комплектная трансформаторная подстанция проходного типа, предназначенная для работы на прием трехфазного электрического тока частотой 50 Гц, номинальным напряжением 6-10 киловольт которое в последующем по средствам силового трансформатора трансформируется в потребительскую электроэнергию 0,4 киловольта (220, 380 воль), с дальнейшем его распределением в бытовые электрические сети. К главным потребителям КТП проходного типа относятся: населенные пункты, промышленные объекты, сельские местности и объекты сельскохозяйственного назначения.Одним из основных особенностей проходной КТП является  подключение потребителя к двум воздушным линиям на стороне высокого напряжения. Подключение к воздушным линиям КТП проходного типа проходит по принципу присоединения одного или двух высоковольтных разъединителей наружной установки с заземляющими ножами со стороны подключения проходной КТП.Компоновка
  • осек устройства высшего напряжения УВН
  • отсек распределительного устройства низшего напряжения РУНН
  • отсек силового трансформатора который входит в состав отсека высшего напряжения и подключается к высоковольтным линиям по средствам коммутативных составляющих
Виды применяемых трансформаторов это масляные и сухие, они ставятся на КТП в зависимости от применяемой мощности, так как на подстанция мощностью до 100 кВа применяются трансформаторы сухого типа, а на КТП большей мощности применяют маслонаполненные трансформаторы. В результате от вида трансформатора меняется и изоляция (см. ниже).Соответственно при применении масляного силового трансформатора в конструкции  подстанции, в ее полу предусмотрен специальный отсек для аварийного сброса трансформаторного масла, в случае его перегрева.ЗащитыДля обеспечения безопасности облуживания КТП проходного типа, на ней предусмотрены следующие защитные функции:
  • защита от атмосферного перенапряжения
  • защита от замыкания систем отопления и вентиляции
  • защита от перегрузки силового трансформатора, которая обеспечивает распределение электрических поступающих потоков
  • защита от междуфазного короткого замыкания
Дополнительно
  • звуковая сигнализация
  • система обогрева и вентиляции
  • система анти взлома
  • счетчики активной и реактивной энергии и другое
Технические характеристики
  • тип КТП — проходной
  • количество используемых трансформаторов — один, два
  • мощность силового трансформатора — от 25 до 2500 кВа
  • номинальное напряжение на стороне ВН — 6-10 кВ
  • номинальное напряжение на стороне НН — 0,4 кВ
  • номинальный ток сборных шин на стороне ВН — 630 -1000 А
  • номинальный ток сборных шин на стороне НН — 630-4000 А
  • ток электрической стойкости на стороне ВН — 51 кА
  • ток термической стойкости на стороне ВН — 20 кА
  • исполнение по вводу ВН — воздушный
  • исполнение по выводу НН — воздушный
  • тип применяемых трансформаторов: масляный; сухой
Уровень изоляции:
  • масляный трансформатор — нормальная изоляция
  • сухой трансформатор — облегченная изоляция
Режим работы
  • продолжительный
Вид обслуживания
  • периодический
Условия эксплуатации
  • высота установки 1000 метров над уровнем моря
  • температура воздуха от +50 до -40С
  • не взрывоопасная среда, без агрессивных химических газов, паров и прочего что может разрушить металлические детали подстанции.
  • влажность воздуха 80 %
  • допустимая максимальная скорость ветра до 36 м/с
УстановкаУстановка КТП проходного типа осуществляется на готовый фундамент или специальную утрамбованную площадку, размер которой должен соответствовать основанию подстанции. Крепление подстанции выполняется при помощи сварочного оборудования. Скрепление сторон КТП выполняется как правило болтовыми соединениями. По окончанию установки проводятся пуско-наладочные работы. Обслуживание и ремонт выполняется с установленной в срок периодичностью.
Опубликовано: 03 Nov 2012.
Просмотров: в Ноябре [13], всего [1061]

www.proelectro2.ru
