Кстгв 16: Мимакс КСТГВ-16 Твердотопливный котел (комбинированный)

Котел твердотопливный+газ Мимакс КС-ТГВ-16 — СантехКомплектСервис

Все основные узлы теплообменника котлов этого типа изготавливаются из высокопрочной, холоднокатаной стали толщиной не менее 3 мм, что значительно продлевает срок службы котла. Сварка котлов производится на полуавтоматических сварочных машинах в среде СО2 итальянского и финского  производителей.

Применяемый на производстве многоступенчатый гидравлический контроль (в процессе производства теплообменник трижды проходит испытания) позволяет добиться отличного качества, и как факт, практически не имеется претензий к  выпускаемому изделию.

Котлы надежны в эксплуатации и доступны по соотношению дизайн/качество/цена. Топочная камера обеспечивает продолжительную работу котла без дополнительной загрузки и позволяет сжигать любой вид твёрдого топлива (каменный уголь, антрацит, дрова, торф).

Простота конструкции позволит Вам самостоятельно за один час перейти с работы на твердом топливе, на газ и наоборот.

Газогорелочные устройства собственного производства  АГУ-Т-М, которыми комплектуются котлы этой серии, давно уже зарекомендовали себя только с положительной стороны. Их работоспособность сохраняется при самых неблагоприятных условиях. Плавность регулировок в сторону увеличения и уменьшения газа, позволяет добиться экономии газа по сравнению с аналогичными  газогорелочными устройствами.







Технические характеристики котлов КСТГ и КСТГВ



Параметры
Тип котла		Мощность,
кВт		КПД, %
не менее
газ-уголь		Площадь
обогрева
до м2		Расход
газа
макс.,
м3/час		Давление
газа, Па
ном./мин./макс.		Рабочее
давление
воды,
до Мпа		Расход
воды
на ГВС
при ∆Т-35˚С,
л/мин. 		Масса,
кг		Присоединительные
размеры, ДУ
по газу / система отопления		Срок
службы
котла,
не менее
(лет)
КСТГ-12.512,587-761251,591274/635/17640,2—82154015
КСТГВ-12.512,587-761251,591274/635/17640,24,488154015
КСТГ-161687-761602,121274/635/17640,2—98155015
КСТГВ-161687-761602,121274/635/17640,25,3115155015
КСТГ-202087-762002,431274/635/17640,2—98155015
КСТГВ-202087-762002,431274/635/17640,26,5115155015
КСТГ-252587-762502,961274/635/17640,2—121205015
КСТГВ-252587-762502,961274/635/17640,28,1129. 5205015
КСТГ-31.531,587-763103,711274/635/17640,2—121205015
КСТГВ-31.531,587-763103,711274/635/17640,29,2129.5205015
КСТГ-404087-764004,771274/635/17640,2—136. 5205015
КСТГВ-404087-764004,771274/635/17640,210,9145.5205015

Устройство котла Конорд КС-ТГВ 16/20


Котел Конорд КС-ТГВ 16/20 предназначен для отопления жилых зданий, оборудованных системами отопления непрерывного действия с естественной и принудительной циркуляцией теплоносителя с открытым и закрытым расширительным сосудом.

При установке аппарата в закрытую систему отопления необходимо, до первичной запорной арматуры установка предохранительного клапана на давление не более 2 кгс/см2 и мембранного расширительного бака объемом не менее 20% емкости системы отопления для воды или 25% для антифриза для систем отопления.

Устройство котла Конорд КС-ТГВ

Котел отопительный стальной Конорд КС-ТГВ представляет собой сварную конструкцию прямоугольной формы, состоящую из топки 1, конвективного газохода 2, встроенного водоподогревателя 3,тепловой изоляции 4 и декоративного кожуха 5.

В нижней части топки устанавливаются колосники 6 под которыми расположен зольник 11. Для более полного омывания поверхности нагрева продуктами сгорания задняя стенка топки в верхней части выполнена в виде водоохлаждаемого козырька 8.

Топка расположена в водяной рубашке котла. Выход нагретой воды (95 С) осуществляется через верхний патрубок, а вход обратной воды через нижний патрубок.

Конвективный газоход представляет собой горизонтальный прямоугольный канал со встроенными наклонными водоохлаждаемыми панелями.

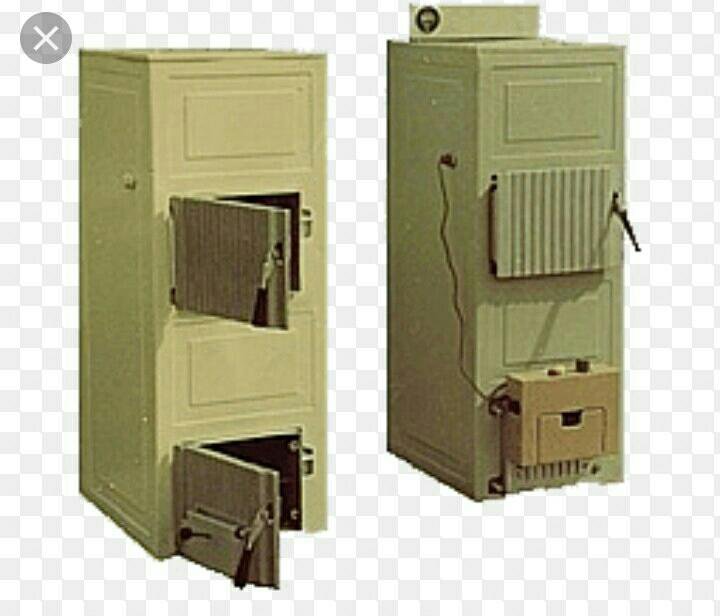

На передней стенке котлов Конорд КС-ТГВ 16/20, работающих на твердом топливе, размещены две дверки: верхняя 9 — для очистки конвективного газохода от сажистых отложений, нижняя 10 — для загрузки топлива и извлечения золы, а также для обслуживания колосниковой решетки и зольника.

Подача или прекращение подачи первичного воздуха под колосники регулируется открытием или закрытием дверки поддувала 12 с помощью регулировочного винта 13.

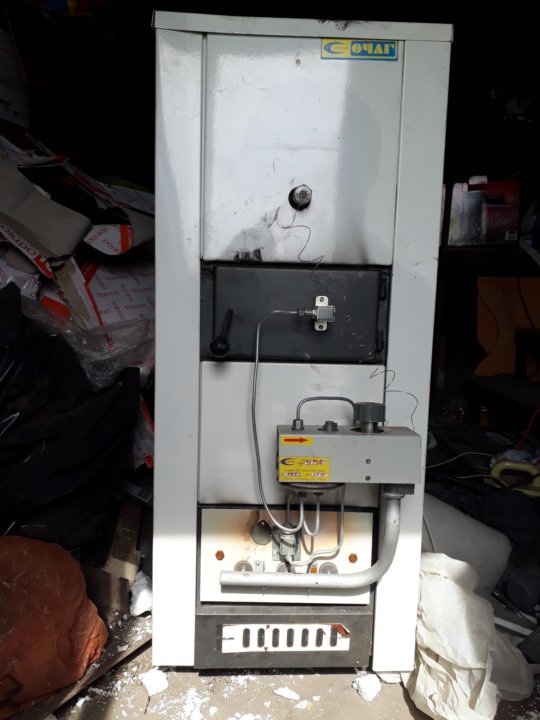

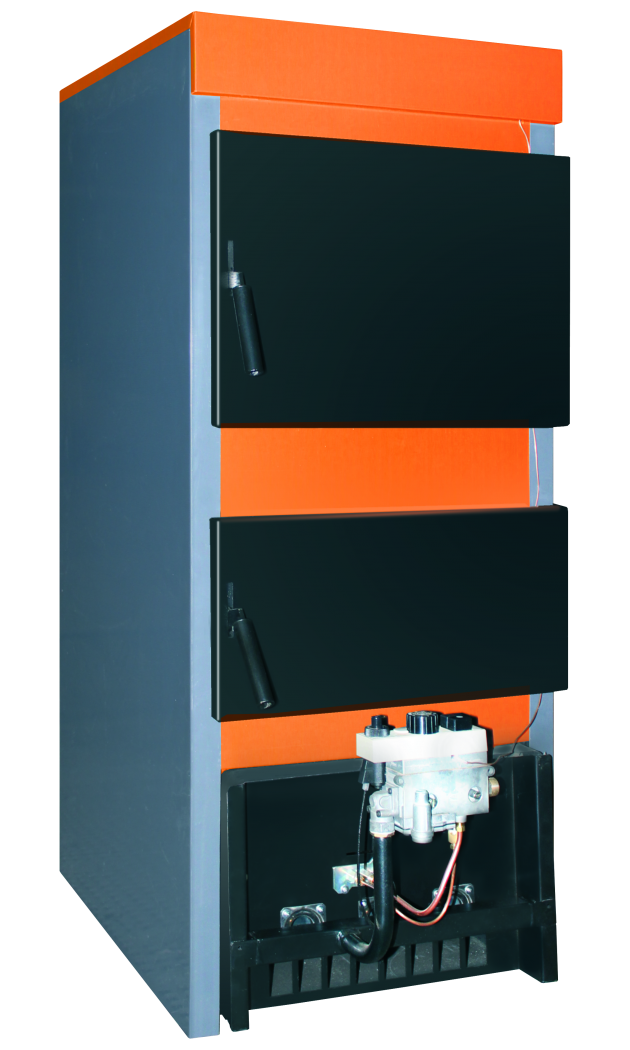

При работе аппарата на природном газе на передней его части устанавливается газогорелочное устройство.

Переоборудование котла Конорд КС-ТГВ для сжигания газа выполняется в следующей последовательности:

— снимается нижняя дверка аппарата и вынимаются из топки колосники 6;

— вместо колосников устанавливаются распределительные решётки;

— в проеме нижней дверки монтируется газовая горелка;

— в топке 1 на прутках внутренней стенки агрегата устанавливаются перегораживающие листы через верхнюю дверку 9 таким образом, чтобы для прохода сгорания образовался зазор у задней стенки;

— для установки регулятора температуры воды на правой боковой панели выкручивается заглушка;

— дальнейший монтаж приборов газовой горелки проводится по паспорту на газовую горелку и автоматику горелки;

Подготовка к работе и порядок работы котла Конорд КС-ТГВ

К установке у потребителей допускаются агрегаты заводского изготовления при наличии паспорта и руководства по эксплуатации.

Помещение, в котором устанавливается котел должно соответствовать правилам пожарной безопасности, оборудовано приточно-вытяжной вентиляцией и отапливаясь, иметь температуру воздуха 15-25 С.

Установка допускается только при наличии дымоотводящего канала.

Присоединение аппарата к дымоотводящему каналу выполняться трубами диаметр которых равен диаметру дымового патрубка. Трубы должны вдвигаться одна в одну по ходу продуктов сгорания не менее 0,5 диаметра и быть газоплотными.

Прокладка соединительных труб через жилые комнаты запрещена. В дымоотводяшем канале необходимо предусмотреть отверстие для слива конденсата.

Котел Конорд КС-ТГВ 16/20 устанавливается у несгораемых стен на расстоянии не менее 15 см. При отсутствии в помещении несгораемых стен, допускается установка аппарата у трудносгораемых стен и на деревянном полу при условии изоляции стены и пола стальным листом по войлочной прокладке пропитанной в глиняном растворе, толщиной не менее 3 мм.

Изоляция должна выступать за габариты котла на 10 см. Перед котлом должен быть проход не менее 1 м.

Присоединить трубу дымоотводящего канала (поз. 11 рис.3) к обечайке дымохода котла. Место присоединения промажьте глиняным или цементным раствором.

По своим конструктивным данным при правильно организованной системе отопления, котел Конорд КСТГВ может работать в условиях естественной циркуляции теплоносителя (без насоса). В случае установки аппарата в отдельном помещении, или выше нижней точки обратного трубопровода, монтируйте систему отопления как показано на рисунке (с насосом).

Установите распределитель с циркуляционным насосом 4. Насос устанавливается на трубопровод, имеющий надежное заземление. Перед включением в сеть проверить состояние изоляции токоведущего кабеля, целостность и исправность переключателя скоростей.

Подготовка циркуляционного насоса к работе и его техническое обслуживание:

— установить циркуляционный насос производительностью, соответствующей параметрам котла Конорд КС-ТГВ 16/20 на распределителе с учетом того, что ось крыльчатки и ротора электродвигателя всегда должна быть горизонтальна, для исключения воздушной пробки необходимо обеспечить уровень воды выше уровня циркуляционного насоса направление течения воды через насос должно совпадать с направлением стрелки на корпусе насоса.

— после заполнения системы и корпуса насоса водой, убедиться что в нем нет воздуха — перед установкой распределителя с насосом в систему отопления, необходимо тщательно промыть ее для удаления окалины, песка и твердых включений.

На распределителе установлен кран ДУ-50. При работающем насосе кран должен находиться в закрытом состоянии. При отсутствии электроэнергии насос останавливается. Для перехода на естественную циркуляцию воды по отопительной системе необходимо открыть кран и выключить насос.

В верхнюю точку трубопровода отопления присоединяется расширительный бак 6. Подбор расширительного бака необходимо вести с учетом особенностей и объема отопительной системы (этажности, количества ветвей системы и т.д.). Допускается установка вместо бака открытого типа расширительного бака закрытого типа в обратный трубопровод.

Для подпитки системы к трубопроводу обратной воды подвести трубопровод от водопровода холодной воды с установкой вентиля 7.

Растопку агрегата проводить сухими дровами. Дрова укладываются по всей поверхности колосниковой решетки. Когда дрова хорошо разгорятся, начать загрузку основного топлива.

Высота слоя загруженого топлива должна соответствовать 300-350 мм. При необходимости провести чистку и
шуровку колосниковой решетки при помощи кочерги.

Для экономичной работы котла Конорд КС-ТГВ необходимо производить очистку поверхностей нагрева топки и конвективного газохода от сажи и золовых отложений с периодичностью зависящей от вида сжигаемого топлива и режима работы аппарата.

Не допускается в зольнике большого скопления золы. Чистку зольника производить 1-2 раза в сутки.

Требования к конструкции дымоотводящих каналов:

Рис.2. Рекомендуемая схема разводки трубопроводов открытой системы отопления

1 — котел отопительный, 2 — кран Ду 50, 3 — клапан перепускной, 4 — насос циркуляционный, 5 — трубопровод обратный, 6 — расширительный бак, 7-вентиль, 8-радиаторы отопления, 9 — трубопровод напорный, 10 — фильтр, 11 — труба дымоотводящего канала,

— При присоединении дымоотводящего канала к котлу Конорд КСТГВ, труба 11 должна плотно одеваться на обечайку дымохода. Допускается уплотнить щель огнестойким материалом (глина, базальтовый картон и т.п.).

— Внутренняя поверхность дымоотводящего канала не должна иметь выступов, углублений, трещин, а также резких поворотов при смене направления движения отходящих газов.

— При удалении от аппарата площадь сечения дымоотводящего канала должна быть постоянной или плавно уменьшаться.

— Дымоотводящие каналы и дымовые трубы должны быть теплоизолированы термостойким и водостойким теплоизоляционным материалом, плохая изоляция дымовой трубы может привести к образованию конденсата и коррозии дымовой трубы и котла, подтекам конденсата.

— Для регулирования тяги и оптимизации процессов горения необходим установка шибера.

Горелка котлов Конорд КС-ТГВ

Рис.4. Горелка АГУ-Т-М-13-55 кВт котла Конорд КС-ТГВ 16/20

1.Клапан, 2.Блок-кран, 3.Кнопка, 4.Запальник, 5.Термопластина, 6.Насадка, 7.Термодатчик, 8.Рычаг, 9. Сопло, 10.Планка прижимная, 11.Щиток фронтальный, 12.Газораспределитель, 13.Регулятор воздуха, 14.Винт регулировочный

Для включения АГУ необходимо проделать следующее:

— Перед розжигом АГУ необходимо провентилировать топку в течение 5 минут. Блок-кран (2) (рис.4) должен быть закрыт поворотом рукоятки (15) по часовой стрелке до упора.

— Проверить наличие тяги в дымоходе, для чего поднести полоску бумаги к смотровому отверстию (14) фронтального щитка (11). При отсутствии тяги, розжиг газогорелочного устройства запрещается.

— Убедиться в каком положении находится рычаг. При необходимости подрегулировать винтом рычага (16) (рис. 4). Разжечь запальник. Для этого зажечь бумажную полоску, нажать кнопку клапана (1) до упора и через смотровое отверстие поднести зажженную полоску к запальнику.

— После розжига запальника, убедившись в наличии устойчивого пламени на запальной горелке, удерживать кнопку в нажатом положении не менее 1 минуты (пока не прекратится движение рычага). Рычаг (8) за это время должен накрыть кнопку на 1/3 или половину диаметра кнопки, но не более.

— Во время работы котла Конорд КС-ТГВ 16/20 смотровая заслонка должна быть закрыта.

Порядок технического обслуживания, ремонта и диагностирования АГУ

Один раз в год необходимо производить плановый осмотр газогорелочного устройства. В ходе осмотра необходимо проверить состояние мембраны термодатчика ( в случае износа резины и обнаружения трещин – произвести замену мембраны) и произвести проверку АГУ в соответствии с указаниями. Осмотр осуществляется работниками газовой организации, имеющими соответствующее разрешение.

При установке отопительного котла Конорд КС-ТГВ с горелкой на опасном производственном объекте по истечении 10 лет должно производиться техническое диагностирование АГУ, с целью продления срока безопасной эксплуатации.

Наблюдение за работой устройства возлагается на владельца, который должен следить за чистотой и исправностью данного устройства.

Помещение, в котором эксплуатируется котел или газогорелочное устройство, должно соответствовать требованиям »Правил безопасности в газовом хозяйстве» и »Правил пожарной безопасности». Настройка автоматики на предельную температуру 90±5 С произведена при стандартных условиях давления газа в сети и разряжения в дымоходе.

Поскольку у потребителя условия эксплуатации могут отличаться от стандартных, необходимо при запуске котла представителю газовой службы произвести проверку и, в случае необходимости подрегулировать установку предельной температуры.
