Степень, класс защиты IP - IP20, IP30, IP31, IP40, IP54, IP65
Маркировка - климатическое исполнение У1, У2, У3, Т1, Т2, Т3, УХЛ1, УХЛ4, УТ1,5


КОЖУХ СТАЛЬНОЙ РАЗЪЕМНЫЙ КСР-2

Кожух стальной разъемный КСР устанавливается на соединительных муфтах для силовых кабелей Uнап. – 6 и 10 кВ с целью локализации пожаров и взрывов, которые могут возникать при электрических пробоях в муфтах.

Кожух КСР применяется для защиты соединительных муфт в колодцах и ранее смонтированных и действующих кабельных линиях, а так же при монтаже соединительных муфт в стесненных условиях – в туннелях, каналах, коллекторах и на кабельных эстакадах.

Кожух стальной разъемный изготовляется из стали с лакокрасочным покрытием, внутри выложены асбестовыми картоном.



Технические характеристики:

  • Вид климатического исполнения У2 по ГОСТ 15150.
  • Кожух КСР-2 соответствует ТУ 36-1885-83, ТУ 3449-016-05774835-207.
  • Код ОКП 34 4963.



Код ОКПТипРазмеры, ммМасса, кг
DBH
34 4963 8101КСР-113021019535
34 4963 8102КСР-215023021545




115162, г. Москва, ул. Шухова, д.10Тел./Факс. (499) 403-19-90

Адрес склада:

Московская область, Подольский район,

д. Федюково, ул. Полевая д. 18 (ориентир АЗС)



Координаты склада для GPS:

55.510738,37.687309 (Яндекс.Карта)



Время работы склада:

с 9.00 до 17.00 Выходной Сб.- Вс.










emi.su

Кожух защитный для кабельных соединительных муфт.

  Сделать заказ

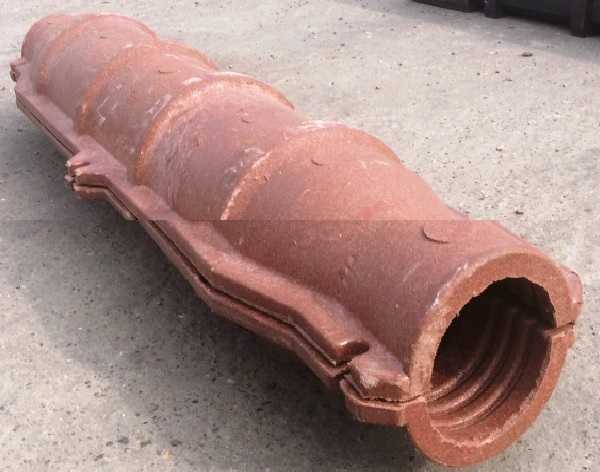

Кожух защитный КЗПп 75  полимерпесчанный.

Кожух защитный подземный полимерпесчаный композитный КЗПп служит для дополнительной защиты кабельных муфт от механических воздействий.

Разъемность кожуха позволяет легко устанавливать и демонтировать изделие.

Длина:985мм

Диаметр внутренний:170мм

Диаметр наружный:243мм

Диаметр отверстия:75мм

Масса одной части изделия:6кг

  1. Применяется при монтаже соединительных кабельных муфт  в качестве защиты от повреждений при механических воздействиях на кабельные муфты. Марка кожуха КзПп-75. Он обладает высокой ударопрочностью, надежно защищает кабельную муфту в любых грунтах, имеет нулевое влагопоглощение, является хорошим электроизолятором, хорошо переносит резкие перепады температур. Служит для защиты соединения кабеля под землей.

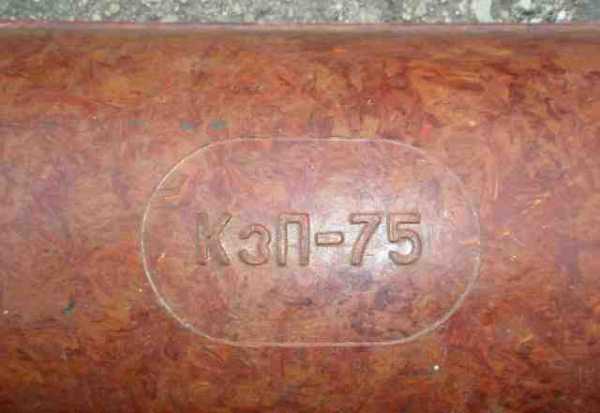

    Кожух защитный подземный КЗПп 75 Размеры Кожуха защитного подземного Длина 985 мм КЗП 75 Внутренний диаметр 135 мм Внутренний диаметр входа 75 мм Масса КЗПп 75 10 кг Механическая прочность 20,3 Мпа Морозостойкость F200 Температурные изменения 1 мм (расширение/сжатие) после 8 циклов, при +60/-60 Температурный режим эксплуатации От -60 до +60 градусов. Применяется для защиты соединительных кабельных муфт .

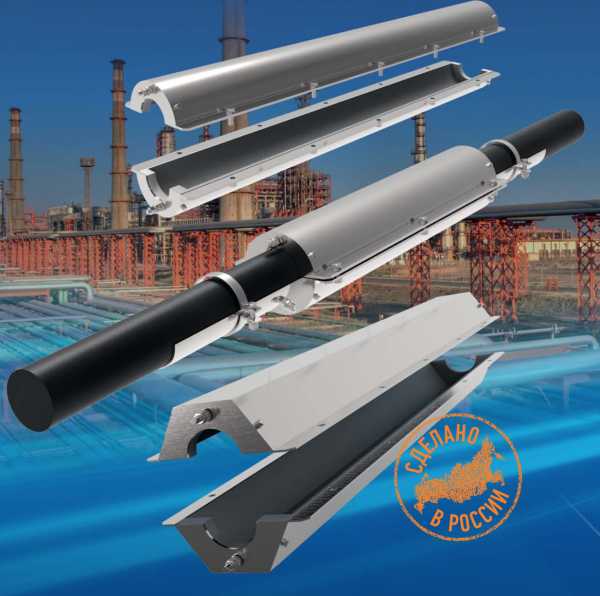

     Кожухи стальные разъемные :

       КСР-1У2-М КСР-2У2М, КСР-1-М, КСР-2-М, КСР-1-МР

Кожухи стальные разъемные КСР предназначены для установки на соединительных муфтах для силовых кабелей напряжением 1 3 6 и 10 кВ с целью локализации пожаров и взрывов, которые могут возникнуть при электрических пробоях в муфтах, вызванные током короткого замыкания. Предельная величина тока короткого замыкания - 12 кА (для кожухов КСР-1-М) и 14,5 кА (для кожухов КСР-2-М).

Время воздействия тока короткого замыкания - 1 сек.

Кожухи предназначены для защиты соединительных муфт, установленных в колодцах и на ранее смонтированных и действующих кабельных линиях, а также при монтаже соединительных муфт в стесненных условиях: в туннелях, каналах, коллекторах и на кабельных эстакадах.

Кожух стальной разъемный модернизированный для защиты соединительных и разветвительных муфт кабелей с изоляцией из сшитого полиэтилена. Одножильных, трехжильных, пятижильных. КСР-1-М КСР-2-М КСР-1-МР

Кожух защитный стальной разъемный типа КСРб-2 d=159мм Lобщ=1250мм,

Кожух защитный стальной разъемный типа "КСРб-2"  - предназначен для установки на соединительных муфтах для силовых кабелей напряжением 6 и 10 кВ с целью локализации пожаров и взрывов, которые могут возникнуть при электрических пробоях в муфтах.

Кожух защитный стальной разъемный типа КСРб-2 применяется для защиты соединительных муфт, установленных в колодцах и на ранее смонтированных и действующих кабельных линиях, а также  при монтаже соединительных муфт в стесненных условиях: в туннелях, каналах, коллекторах и на кабельных эстакадах.

Кожух защитный стальной разъемный КСРб-2 предназначен для эксплуатации в умеренном климате под навесом и в помещениях, за исключением помещений с повышенной влажностью.

КОЖУХ КСРб-2М

Кожух защитный стальной разъемный КСРб-2М (L=1450мм)

Кожух защитный стальной разъемный типа "КСРб-2" предназначен для установки на соединительных муфтах для силовых кабелей напряжением 6 и 10 кВ, для эксплуатации в умеренном климате под навесом и в помещениях, за исключением помещений с повышенной влажностью. Цель - локализация пожаров и взрывов, которые могут возникнуть при электрических пробоях в муфтах.

Кожух защитный стальной разъемный КСРб-2М применяется для защиты соединительных муфт, установленных в колодцах и на ранее смонтированных и действующих кабельных линиях, а также  при монтаже соединительных муфт в стесненных условиях: в туннелях, каналах, коллекторах и на кабельных эстакадах.

КСРб-2М предназначен для эксплуатации в умеренном климате под навесом и в помещениях, за исключением помещений с повышенной влажностью.

Кожух защитный разъемный типа КСР-1, КСР-2, КСР-2У2,

Кожуха защитные стальные разъемного типа КСР предназначенны для установки на соединительных кабельных муфтах для силовых кабелей напряжением 6 и 10 кВ с целью локализации пожаров и взрывов, которые могут возникнуть при электрических пробоях в муфтах.

Кожух предназначен для защиты соединительных муфт, установленных в колодцах и на ранее смонтированных и действующих кабельных линиях, а также при монтаже соединительных муфт, в стесненных условиях: туннелях, каналах, коллекторах и на кабельных эстакадах.

КСР-2,  КСР-2М, КСР-2Л предназначены для эксплуатации в умеренно-континентальном климате, под навесом и в помещениях, за исключением помещений с повышенной влажностью.

 Кожух состоит из основания, крышки, приваренной к ним полосы 30х5 с отверстиями под стяжные болты. К заглушке основания приваривается половинка трубы ф102х3 с системой фиксации кабеля (скоба).

Основание и крышка соединяются между собой с зазором 1,0 мм с помощью 6 болтов и гаек М12. Зазор обеспечивается с помощью прокладок, одеваемых на болты.

Внутренняя поверхность основания и крышки кожуха выложена асбестовым картоном.

Торцы кожуха закрыты заглушками из асбестоцементной доски.

С одной стороны кожуха установлены несъемные заглушки, с другой –комбинированные (съемная и несъемная) заглушки.

Кожух имеет 2 заземляющих болта – по 1 на основании и крышке.

www.eltkom-electro.ru

Назначение стального разъемного кожуха КСР

Кожух стальной разъемный КСР предназначен для установки на соединительных муфтах для силовых кабелей напряжением 6 и 10 кВ с целью локализации пожаров и взрывов, которые могут возникнуть при электрических пробоях в муфтах.

Кожух предназначен для защиты соединительных муфт, установленных в колодцах и на ранее смонтированных и действующих кабельных линиях, а также при монтаже соединительных муфт, в стесненных условиях: туннелях, каналах, коллекторах и на кабельных эстакадах. Выполняется по ТУ 3449-016-05774835-2007.

Вид климатического исполнения кожуха – У2 ГОСТ 15150-69 (эксплуатация в умеренном климате под навесом и в помещениях, за исключением помещений с повышенной влажностью).

Кожух КСР состоит из основания и крышки, соединяемых между собой с зазором 1, 0 мм с помощью 10 болтов и гаек М12.

  • Зазор обеспечивается с помощью прокладок, одеваемых на болты.
  • Болты приварены к основанию кожуха.
  • Основание кожуха имеет 4 скобы, предназначенные для крепления к кабельным конструкциям болтами М8.
  • Внутренняя поверхность основания и крышки кожуха выложена асбестовым картоном.
  • Торцы кожуха закрыты заглушками из асбестоцементной доски.
  • С одной стороны кожуха установлены несъемные заглушки, с другой – съемные.
  • Кожух имеет 2 заземляющих болта – по 1 на основании и крышке.
  • Расположить смонтированную муфту в основании кожуха, соосно с ней, ближе к несъемной заглушке.
  • Закрыть основание кожуха крышкой и соединить их с помощью болтов и гаек с обеспечением зазора 1 мм.
  • С открытых торцов кожуха установить съемные заглушки.

Тип кожуха, размеры, масса и макроразмеры соединительных муфт, на которые устанавливаются кожухи, приведены в таблице.

ТИП Размеры, мм Масса, кг не более
B H D
КСР-2 У2 230 215 150 45,5

www.tcpk.ru

Производство кожуха КСР-2 У2

Кожух стальной разъемный

Кожух стальной разъемный КСР-2 используется для установки на соединительных муфтах для силовых кабелей напряжением 6 и 10 кВ при этом обеспечивается локализация пожаров и взрывов, которые могут возникнуть при электрических пробоях в муфтах.

Кожух предназначен для защиты соединительных муфт, установленных в колодцах и на ранее смонтированных и действующих кабельных линиях, а также при монтаже соединительных муфт, в стесненных условиях: туннелях, каналах, коллекторах и на кабельных эстакадах.

Выполняется по ТУ 36-1885-83
Вид климатического исполнения кожуха – У2 ГОСТ 15150-69 (эксплуатация в умеренном климате под навесом и в помещениях, за исключением помещений с повышенной влажностью).

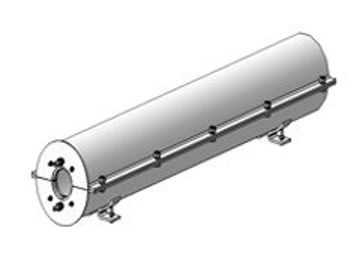

Кожух КСР-2

Кожух состоит из основания и крышки, соединяемых между собой с зазором 1,0 мм с помощью 10 болтов и гаек М12.

Зазор обеспечивается с помощью прокладок, одеваемых на болты.

Болты приварены к основанию кожуха.

Основание кожуха имеют 4 скобы, предназначенные для крепления кожуха к кабельным конструкциям болтами М8.

Внутренняя поверхность основания и крышки кожуха выложена асбестовым картоном.

Торцы кожуха закрыты заглушками из асбестоцементной доски.

С одной стороны кожуха установлены несъемные заглушки, с другой – съемные.

Кожух имеет 2 заземляющих болта – по 1 на основании и крышке.

Расположить смонтированную муфту в основании кожуха, соосно с ней, ближе к несъемной заглушке.

Закрыть основание кожуха крышкой и соединить их с помощью болтов и гаек с обеспечением зазора 1мм.

С открытых торцов кожуха установить съемные заглушки.

Заземлить кожух

Тип кожуха, размеры, масса и макроразмеры соединительных муфт, на которые устанавливаются кожухи, приведены в таблице.

Тип Размеры, мм Масса, кг не более
В Н D
КСР-2 У2 230 215 150 45,5

Пример записи при заказе: кожух стальной разъемный КСР-2 ТУ 36-1885-83

ksr2.ru
