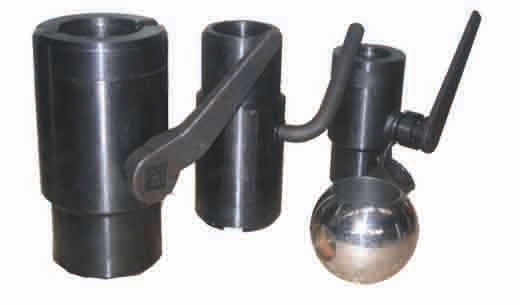

Краны шаровые для колонны бурильных труб с замковой резьбой типа КШЗ-Р1
КШЗ-73Р1
КШЗ-102Р1
КШЗ-108Р1
КШЗ-133Р1
Краны шаровые для колонны бурильных труб с замковой резьбой типа КШЗ-Р1
Схема открытия и закрытия крана.Кран шаровой КШЗ (Кран шаровой КШЦ) предназначен для оперативного перекрытия и герметизации трубного канала бурильного инструмента при бурении нефтяных и газовых скважин, а также при проведении ремонтных и аварийных работ.
ТУ 3661-001-79560377-2009
Конструкция крана позволяет держать давление в любом направлении. Кран может устанавливаться над или под рабочей трубой. Тарельчатое пружинное кольцо гарантирует надежное уплотнение. Кран рассчитан на стандартное рабочее давление 70 МПа, но по заявке потребителя могут быть изготовлены конструкции, рассчитанные и на более высокие давления.
Отзывы о продукции
| Наименование | КШЗ-65Р1 | КШЗ-66Р1 | КШЗ-73Р1 | КШЗ-76Р1 | КШЗ-86Р1 |
| Аналог | КШЦ-77Р1 | КШЦ-80Р1 | КШЦ-86Р1 | КШЦ-95Р1 | |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) | ||||
| Грузоподъёмность, кН (тс) | 700 (70) | 700 (70) | 800 (80) | 1070 (107) | 1140 (114) |
| Масса, кг | 6 | 6 | 9 | 11 | 15 |
| Длина, мм | 263 | 263 | 283 | 308 | 331 |
| Наружный диаметр, мм | 77 | 80 | 86 | 95 | 108 |
| Проходной диаметр, мм | 25 | 25 | 28 | 28 | 36 |
| Присоединительная резьба, ГОСТ 28487 | З-65 | З-66 | З-73 | З-76 | З-86 |
| Форма профиля резьбы, ГОСТ 28487 | IV | I | IV | I | IV |
| Зарубежный аналог резьбы по стандарту API 7 | NC-23 | 2 3/8 Reg | NC-26 (2 3/8 IF) | 2 7/8 Reg | NC-31 (2 7/8 IF) |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
||||
| Температура окружающей среды, °С: | от (-40) до (+70) | ||||
| Рисунок | 2 | 1 | 2 | 1 | 2 |
Возможно сероводородостойкое исполнение К2 и К3
| Наименование | КШЗ-65Р1 | КШЗ-66Р1 | КШЗ-73Р1 | КШЗ-76Р1 | КШЗ-86Р1 |
| Аналог | КШЦ-77Р1 | КШЦ-80Р1 | КШЦ-86Р1 | КШЦ-95Р1 | КШЦ-108Р1 |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) | ||||
| Грузоподъёмность, кН (тс) | 700 (70) | 700 (70) | 800 (80) | 1070 (107) | 1140 (114) |
| Масса, кг | 6 | 6 | 9 | 11 | 15 |
| Длина, мм | 263 | 263 | 295 | 308 | 331 |
| Наружный диаметр, мм | 77 | 80 | 86 | 95 | 108 |
| Проходной диаметр, мм | 25 | 25 | 28 | 28 | 36 |
| Присоединительная резьба, ГОСТ 28487 | З-65 | З-66 | З-73 | З-76 | З-86 |
| Форма профиля резьбы, ГОСТ 28487 | IV | I | IV | I | IV |
| Зарубежный аналог резьбы по стандарту API 7 | NC-23 | 2 3/8 Reg | NC-26 (2 3/8 IF) | 2 7/8 Reg | NC-31 (2 7/8 IF) |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
||||
| Температура окружающей среды, °С: | от (-40) до (+70) | ||||
| Рисунок | 2 | 1 | 2 | 1 | 2 |
Возможно сероводородостойкое исполнение К2 и К3
Рис. 1Рис. 2Рис. 3Рис. 4
| Наименование | КШЗ-88Р1 | КШЗ-102Р1 | КШЗ-108Р1 | КШЗ-117Р1 | КШЗ-122Р1 | КШЗ-133Р1 | КШЗ-147Р1 | КШЗ-152Р1 |
| Аналог | КШЦ-88Р1 | КШЦ-120Р1 | КШЦ-133Р1 | КШЦ-140Р1 | КШЦ-146Р1 | КШЦ-155Р1 | КШЦ-178Р1 | КШЦ-197Р1 |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) | от 21 (210) до 105 (1050) | от 21 (210) до 105 (1050) | от 21 (210) до 105 (1050) | от 21 (210) до 105 (1050) | от 21 (210) до 105 (1050) | от 21 (210) до 105 (1050) | от 21 (210) до 105 (1050) |
| Грузоподъёмность, кН (тс) | 1200 (120) | 1600 (160) | 1700 (170) | 2100 (210) | 2200 (220) | 2500 (250) | 2700 (270) | 4000 (400) |
| Масса, кг | 16 | 22 | 27 | 30 | 34 | 37 | 58 | 77 |
| Длина, мм | 343 | 388 | 413 | 403 | 428 | 433 | 490 | 508 |
| Наружный диаметр, мм | 108 | 120 | 133 | 140 | 146 | 155 | 178 | 197 |
| Проходной диаметр, мм | 36 | 50 | 50 | 50 | 58 | 62 | 70 | 75 |
| Присоединительная резьба, ГОСТ 28487 | З-88 | З-102 | З-108 | З-117 | З-122 | З-133 | З-147 | З-152 |
| Форма профиля резьбы, ГОСТ 28487 | I | IV | IV | I | IV | IV | III | III |
| Зарубежный аналог резьбы по стандарту API 7 | 3 1/2 Reg | NC-38 (3 1/2 IF) | NC-40 (4 FH) | 4 1/2 Reg | NC-46 (4 IF) | NC-50 (2 3/8 IF) | 5 1/2 FH | 6 5/8 Reg |
| Материал и покрытие деталей: | сталь 40Х ГОСТ 4543-71 с термообработкой | |||||||
| Температура окружающей среды, °С: | от (-40) до (+70) | |||||||
| Рисунок | 1 | 2 | 4 | 3 | 4 | 4 | 4 | 4 |
КШЗ-65Р1
Аналог: КШЦ-77Р1
КШЗ-66Р1
Аналог: КШЦ-80Р1
КШЗ-73Р1
Аналог: КШЦ-86Р1
КШЗ-76Р1
Аналог: КШЦ-95Р1
КШЗ-86Р1
Аналог: КШЦ-108Р1
КШЗ-88Р1
Аналог: КШЦ-88Р1
КШЗ-102Р1
Аналог: КШЦ-120Р1
КШЗ-108Р1
Аналог: КШЦ-133Р1
КШЗ-117Р1
Аналог: КШЦ-140Р1
КШЗ-122Р1
Аналог: КШЦ-146Р1
КШЗ-133Р1
Аналог: КШЦ-155Р1
КШЗ-147Р1
Аналог: КШЦ-178Р1
КШЗ-152Р1
Аналог: КШЦ-197Р1
Кран шаровый КШЗ-65Р1
| Аналог КШЦ | КШЦ-77Р1 |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) |
| Грузоподъёмность, кН (тс) | 700 (70) |
| Масса, кг: | 6 |
| Длина, мм | 263 |
| Наружный диаметр, мм | 77 |
| Проходной диаметр, мм | 25 |
| Присоединительная резьба, ГОСТ 28487 | З-65 |
| Форма профиля резьбы, ГОСТ 28487 | IV |
| Зарубежный аналог резьбы по стандарту API 7 | NC-23 |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
| Температура окружающей среды, °С: | от (-40) до (+70) |
Возможно сероводородостойкое исполнение К2 и К3
Кран шаровый КШЗ-66Р1
| Аналог КШЦ | КШЦ-80Р1 |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) |
| Грузоподъёмность, кН (тс) | 700 (70) |
| Масса, кг: | 9 |
| Длина, мм | 263 |
| Наружный диаметр, мм | 80 |
| Проходной диаметр, мм | 25 |
| Присоединительная резьба, ГОСТ 28487 | З-66 |
| Форма профиля резьбы, ГОСТ 28487 | I |
| Зарубежный аналог резьбы по стандарту API 7 | 2 3/8 Reg |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
| Температура окружающей среды, °С: | от (-40) до (+70) |
Возможно сероводородостойкое исполнение К2 и К3
Кран шаровый КШЗ-73Р1
| Аналог КШЦ | КШЦ-86Р1 |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) |
| Грузоподъёмность, кН (тс) | 800 (80) |
| Масса, кг: | 9 |
| Длина, мм | 283 |
| Наружный диаметр, мм | 86 |
| Проходной диаметр, мм | 28 |
| Присоединительная резьба, ГОСТ 28487 | З-73 |
| Форма профиля резьбы, ГОСТ 28487 | IV |
| Зарубежный аналог резьбы по стандарту API 7 | NC-26 (2 3/8 IF) |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
| Температура окружающей среды, °С: | от (-40) до (+70) |
Возможно сероводородостойкое исполнение К2 и К3
Кран шаровый КШЗ-76Р1
| Аналог КШЦ | КШЦ-95Р1 |
| Рабочее давление, МПа (атм) | от 35 до 105 |
| Грузоподъёмность, кН (тс) | 1070 (107) |
| Масса, кг: | 11 |
| Длина, мм | 308 |
| Наружный диаметр, мм | 95 |
| Проходной диаметр, мм | 28 |
| Присоединительная резьба, ГОСТ 28487 | З-76 |
| Форма профиля резьбы, ГОСТ 28487 | I |
| Зарубежный аналог резьбы по стандарту API 7 | 2 7/8 Reg |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
| Температура окружающей среды, °С: | от (-40) до (+70) |
Возможно сероводородостойкое исполнение К2 и К3
Кран шаровый КШЗ-86Р1
| Аналог КШЦ | КШЦ-108Р1 |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) |
| Грузоподъёмность, кН (тс) | 1140 (114) |
| Масса, кг: | 15 |
| Длина, мм | 331 |
| Наружный диаметр, мм | 108 |
| Проходной диаметр, мм | 36 |
| Присоединительная резьба, ГОСТ 28487 | З-86 |
| Форма профиля резьбы, ГОСТ 28487 | IV |
| Зарубежный аналог резьбы по стандарту API 7 | NC-31 (2 7/8 IF) |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
| Температура окружающей среды, °С: | от (-40) до (+70) |
Возможно сероводородостойкое исполнение К2 и К3
Кран шаровый КШЗ-88Р1
| Аналог КШЦ | КШЦ-88Р1 |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) |
| Грузоподъёмность, кН (тс) | 1200 (120) |
| Масса, кг: | 16 |
| Длина, мм | 343 |
| Наружный диаметр, мм | 108 |
| Проходной диаметр, мм | 36 |
| Присоединительная резьба, ГОСТ 28487 | З-88 |
| Форма профиля резьбы, ГОСТ 28487 | I |
| Зарубежный аналог резьбы по стандарту API 7 | 3 1/2 Reg |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
| Температура окружающей среды, °С: | от (-40) до (+70) |
Возможно сероводородостойкое исполнение К2 и К3
Кран шаровый КШЗ-102Р1
| Аналог КШЦ | КШЦ-120Р1 |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) |
| Грузоподъёмность, кН (тс) | 1600 (160) |
| Масса, кг: | 22 |
| Длина, мм | 388 |
| Наружный диаметр, мм | 120 |
| Проходной диаметр, мм | 50 |
| Присоединительная резьба, ГОСТ 28487 | З-102 |
| Форма профиля резьбы, ГОСТ 28487 | IV |
| Зарубежный аналог резьбы по стандарту API 7 | NC-38 (3 1/2 IF) |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
| Температура окружающей среды, °С: | от (-40) до (+70) |
Возможно сероводородостойкое исполнение К2 и К3
Кран шаровый КШЗ-108Р1
| Аналог КШЦ | КШЦ-133Р1 |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) |
| Грузоподъёмность, кН (тс) | 1700 (170) |
| Масса, кг: | 27 |
| Длина, мм | 413 |
| Наружный диаметр, мм | 133 |
| Проходной диаметр, мм | 50 |
| Присоединительная резьба, ГОСТ 28487 | З-108 |
| Форма профиля резьбы, ГОСТ 28487 | IV |
| Зарубежный аналог резьбы по стандарту API 7 | NC-40 (4 FH) |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
| Температура окружающей среды, °С: | от (-40) до (+70) |
Возможно сероводородостойкое исполнение К2 и К3
Кран шаровый КШЗ-117Р1
| Аналог КШЦ | КШЦ-140Р1 |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) |
| Грузоподъёмность, кН (тс) | 2100 (210) |
| Масса, кг: | 30 |
| Длина, мм | 403 |
| Наружный диаметр, мм | 140 |
| Проходной диаметр, мм | 50 |
| Присоединительная резьба, ГОСТ 28487 | З-117 |
| Форма профиля резьбы, ГОСТ 28487 | I |
| Зарубежный аналог резьбы по стандарту API 7 | 4 1/2 Reg |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
| Температура окружающей среды, °С: | от (-40) до (+70) |
Возможно сероводородостойкое исполнение К2 и К3
Кран шаровый КШЗ-122Р1
| Аналог КШЦ | КШЦ-146Р1 |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) |
| Грузоподъёмность, кН (тс) | 2200 (20) |
| Масса, кг: | 34 |
| Длина, мм | 428 |
| Наружный диаметр, мм | 148 |
| Проходной диаметр, мм | 58 |
| Присоединительная резьба, ГОСТ 28487 | З-122 |
| Форма профиля резьбы, ГОСТ 28487 | IV |
| Зарубежный аналог резьбы по стандарту API 7 | NC-46 (4 IF) |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
| Температура окружающей среды, °С: | от (-40) до (+70) |
Возможно сероводородостойкое исполнение К2 и К3

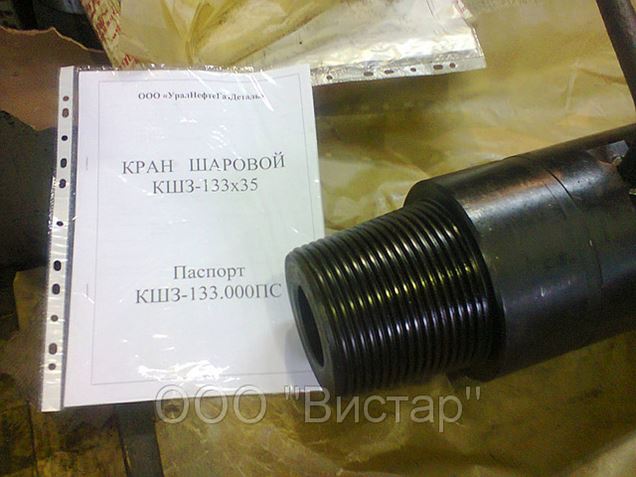

Кран шаровый КШЗ-133Р1
| Аналог КШЦ | КШЦ-155Р1 |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) |
| Грузоподъёмность, кН (тс) | 2500 (250) |
| Масса, кг: | 37 |
| Длина, мм | 433 |
| Наружный диаметр, мм | 155 |
| Проходной диаметр, мм | 62 |
| Присоединительная резьба, ГОСТ 28487 | З-133 |
| Форма профиля резьбы, ГОСТ 28487 | IV |
| Зарубежный аналог резьбы по стандарту API 7 | NC-50 (2 3/8 IF) |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
| Температура окружающей среды, °С: | от (-40) до (+70) |
Возможно сероводородостойкое исполнение К2 и К3
Кран шаровый КШЗ-147Р1
| Аналог КШЦ | КШЦ-178Р1 |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) |
| Грузоподъёмность, кН (тс) | 2700 (270) |
| Масса, кг: | 58 |
| Длина, мм | 490 |
| Наружный диаметр, мм | 178 |
| Проходной диаметр, мм | 70 |
| Присоединительная резьба, ГОСТ 28487 | З-147 |
| Форма профиля резьбы, ГОСТ 28487 | III |
| Зарубежный аналог резьбы по стандарту API 7 | 5 1/2 FH |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
| Температура окружающей среды, °С: | от (-40) до (+70) |
Возможно сероводородостойкое исполнение К2 и К3
Кран шаровый КШЗ-152Р1
| Аналог КШЦ | КШЦ-197Р1 |
| Рабочее давление, МПа (атм) | от 21 (210) до 105 (1050) |
| Грузоподъёмность, кН (тс) | 4000 (400) |
| Масса, кг: | 77 |
| Длина, мм | 508 |
| Наружный диаметр, мм | 197 |
| Проходной диаметр, мм | 75 |
| Присоединительная резьба, ГОСТ 28487 | З-152 |
| Форма профиля резьбы, ГОСТ 28487 | III |
| Зарубежный аналог резьбы по стандарту API 7 | 6 5/8 Reg |
| Материал и покрытие деталей: | Шар, сёдла, резьбовая втулка изготовлены из стали 40Х с последующим азотированием поверхности. |
| Температура окружающей среды, °С: | от (-40) до (+70) |
Возможно сероводородостойкое исполнение К2 и К3
Краны шаровые КШ, КШЗ, КШН (КШЦ, КШВН)
Warning: Parameter 1 to plgContentPageTitle() expected to be a reference, value given in /var/www/vhosts/u0298987.plsk.regruhosting.ru/httpdocs/xn—-itbxofdje7e.xn--p1ai/libraries/joomla/event/dispatcher.php on line 136

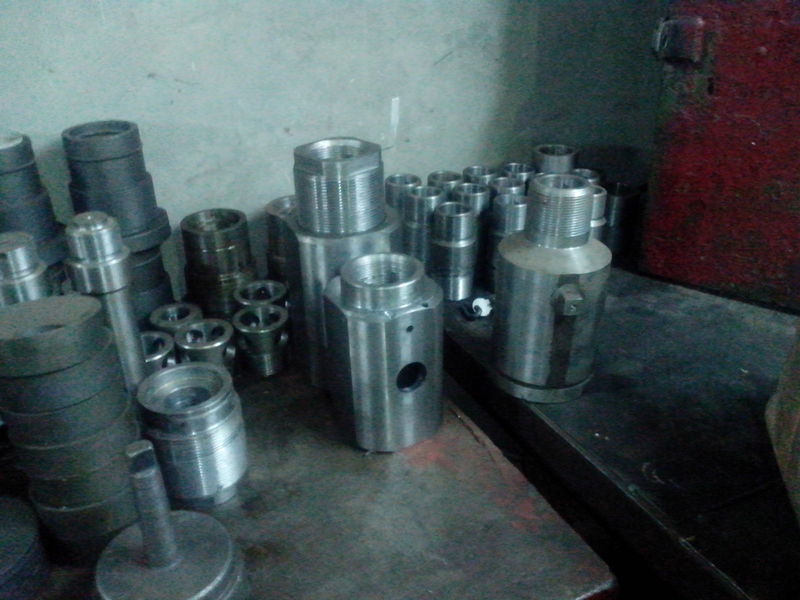

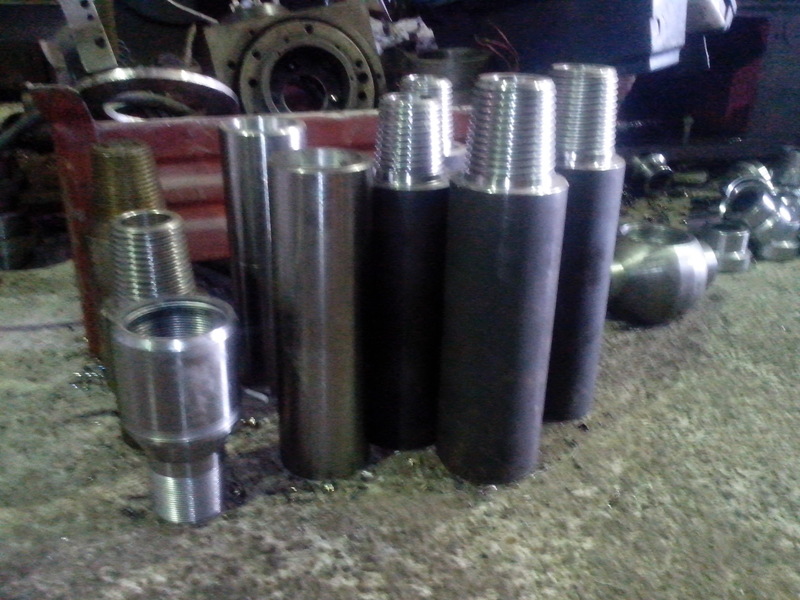

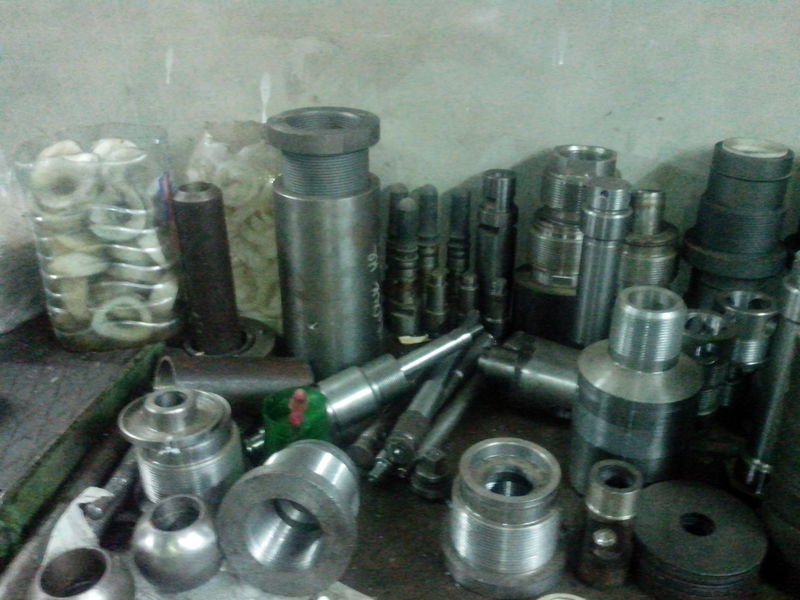

Кран шаровой КШЗ, КШН (Кран шаровой КШ, КШЦ, КШВН) предназначен для оперативного перекрытия и герметизации трубного канала бурильного инструмента при бурении нефтяных и газовых скважин, а также при проведении ремонтных и аварийных работ.
ТУ 3742-003-79560377-2009
Конструкция крана позволяет держать давление в любом направлении. Кран может устанавливаться над или под рабочей трубой. Тарельчатое пружинное кольцо гарантирует надежное уплотнение. Кран рассчитан на стандартное рабочее давление 70 МПа, но по заявке потребителя могут быть изготовлены конструкции, рассчитанные и на более высокие давления.
Шаровой кран, устанавливаемый ниже рабочей трубы.
Шаровой кран, как правило, с правой резьбой (пример обозначения крана: КШЗ-102, КШЦ-120, КШЗ-133, КШЦ-155), устанавливаемый на нижнем конце рабочей трубы, предотвращает потери бурового раствора при ее отсоединении от бурильной колонны, к тому же в результате не так сильно загрязняется пол буровой и подвышечное основание. Наружный диаметр корпуса крана позволяет ему свободно проходить через сборку превенторов.
Шаровой кран, устанавливаемый выше рабочей трубы.
Шаровой кран, как правило, имеющий левую резьбу (пример обозначения крана: КШЗ-102Л, КШЦ-120Л, КШЗ-133Л, КШЦ-155Л), устанавливается на верхнем конце рабочей трубы. Располагаемый между рабочей трубой и вертлюгом кран в любой момент надежно перекрывает течение флюида в бурильной колонне. В комплекте с краном поставляется ключ управляющий и ключ для разборки крана. Кран имеет фиксатор поворота управляющего штока, что повышает его долговечность.

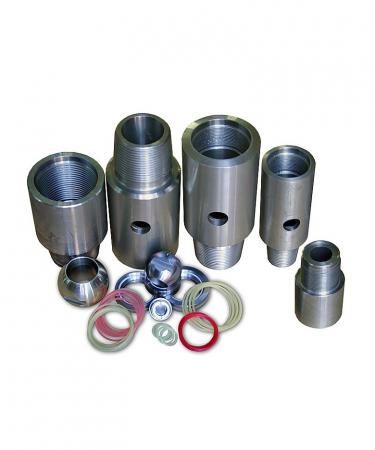

Шаровой предохранительный кран КШ, КШН.
Шаровой предохранительный кран (пример обозначения крана: КШН-60, КШН-73, КШ-89-73), предназначен для установки в бурильной трубе или колонне НКТ на уровне пола буровой для быстрого перекрытия скважины в случае выброса.
КРАНЫ ШАРОВЫЕ КШЗ, КШН исполнение К-2
Дополнительная информация
| № п/п | Шифр изделия | Аналог КШЦ | Грузоподъ- емность, т | Присоединит. резьба | Габариты, мм | Рабочее давление, МПа | Диаметр внутреннего прохода, мм |
|
|---|---|---|---|---|---|---|---|---|
| Диам. | Длина | |||||||
| ГОСТ 28487-90 | ||||||||
| 1. | КШЗ-73-70 | КШЦ-86 | 80 | З-73 | 86 | 300 | 70 | 28 |
2. |
КШЗ-73Л-70 | З-73LH (Левая) | ||||||
| 3. | КШЗ-76-70 | КШЦ-105 | 107 | 3-76 | 105 | 310 | 70 | 28 |
| 4. | КШЗ-76Л-70 | 3-76LH (Левая) | ||||||
| 5. | КШЗ-86-70 | КШЦ-108 | 114 | 3-86 | 108 | 320 | 70 | 36 |
| 6. | КШЗ-86Л-70 | 3-86LH (Левая) | ||||||
| 7. | КШЗ-88-70 | КШЦ-108 | 155 | 3-88 | 108 | 320 | 70 | 36 |
8. |
КШЗ-88Л-70 | 3-88LH (Левая) | ||||||
| 9. | КШЗ-102-70 | КШЦ-120 | 114 | 3-102 | 130 | 360 | 70 | 50 |
| 10. | КШЗ-102Л-70 | 3-102LH (Левая) | ||||||
| 11. | КШЗ-108-70 | КШЦ-133 | 120 | 3-108 | 133 | 380 | 70 | 50 |
| 12. | КШЗ-108Л-70 | 3-108LH (Левая) | ||||||
| 13. | КШЗ-117-70 | КШЦ-140 | 263 | 3-117 | 140 | 400 | 70 | 50 |
14. |
КШЗ-117Л-70 | З-117LH (Левая) | ||||||
| 15. | КШЗ-121-70 | КШЦ-146 | 190 | 3-121 | 146 | 420 | 70 | 58 |
| 16. | КШЗ-121Л-70 | 3-122LH (Левая) | ||||||
| 17. | КШЗ-122-70 | КШЦ-146 | 190 | 3-122 | 146 | 420 | 70 | 58 |
| 18. | КШЗ-122Л-70 | 3-122LH (Левая) | ||||||
| 19 | КШЗ-133-70 | КШЦ-155 | 195 | 3-133 | 155 | 430 | 70 | 62 |
20. |
КШЗ-133Л-70 | 3-133LH (Левая) | ||||||
| 21. | КШЗ-147-70 | КШЦ-178 | 270 | 3-147 | 178 | 460 | 70 | 70 |
| 22. | КШЗ-147Л-70 | 3-147LH (Левая) | ||||||
| 23. | КШЗ-152-70 | КШЦ-197 | 400 | 3-152 | 197 | 460 | 70 | 78 |
| 24. | КШЗ-152Л-70 | 3-152LH (Левая) | ||||||
| ГОСТ 633-80 | ||||||||
| 25. | КШН-60-70 | КШ-60 | 30 | НКТ 60 | 73 | 250 | 70 | 24 |
26. |
КШН-73-70 | КШ-89-73 | 50 | НКТ 73 | 89 | 270 | 70 | 38 |
| 27. | КШН-89-70 | КШ-89 | 60 | НКТ 89 | 108 | 310 | 70 | 47 |
| 28. | КШН-102-70 | КШ-102 | 90 | НКТ 102 | 120,6 | 350 | 70 | 50 |
| 29. | КШН-114-70 | КШ-114 | 110 | НКТ 114 | 132 | 380 | 70 | 60 |
Еще: кшз | кшц | кран | левая | кшн | шаровой | 108 | рабочей | 102 | нкт | крана | 114 | 133 | трубы | 146 | 120 | 155 | давление | бурильной | пример |
| Следующая >Клапаны обратные КОШЗ, КОШТ |
|---|
Что такое шаровой кран? Детали, приводы, схемы и многое другое
Что общего между бытовыми водопроводами, фритюрницами для фаст-фуда и химической обработкой? Шаровые краны! Эти компактные, мощные клапаны являются катализатором многих важных процессов.
Читайте дальше, чтобы увидеть наши схемы шаровых кранов и обзор различных доступных деталей и типов.
- Что такое шаровой кран?
- Детали шарового крана
- Типы срабатывания

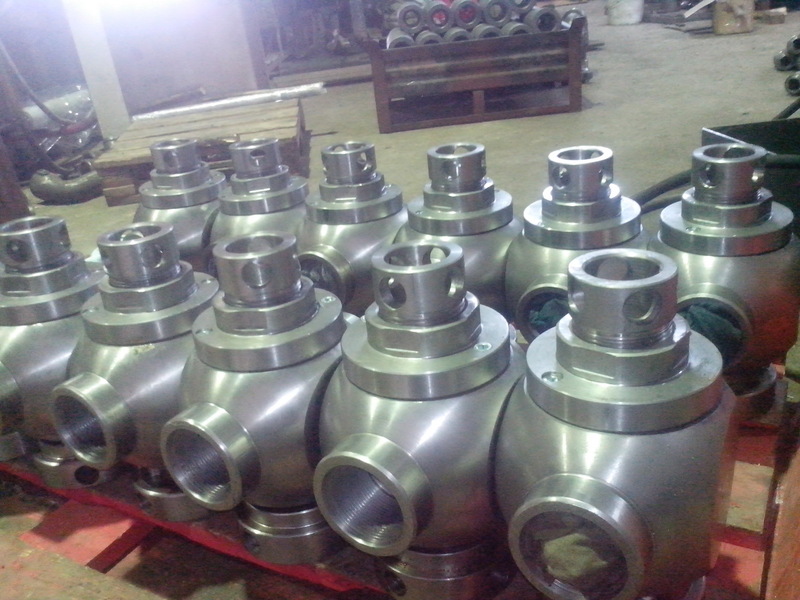

Что такое шаровой кран?
Шаровые краны представляют собой четвертьоборотные запорные устройства. Поворотный шар в центре клапана регулирует поток жидкости или газа.
Поворотный шар известен как вращающийся шар и имеет отверстие в центре. Шток в верхней части шара вращает шар, открывая или закрывая клапан. Шток можно поворачивать с помощью ручных рычагов или автоматики.
Шаровые краны чаще всего изготавливаются из таких материалов, как сталь, железо, латунь, бронза или ПВХ.
Как работает шаровой кран? Шаровые краны могут иметь несколько портов, которые представляют собой отверстия в клапане. Двухходовые шаровые краны имеют два порта и используются для традиционного включения/выключения. Многоходовые клапаны (3-ходовые, 4-ходовые и т.
д.) используются в приложениях, требующих более одного источника среды или требующих отвода среды в разных направлениях.
Отверстие шарового крана можно открывать или закрывать для управления средой либо вручную, либо с помощью привода. Для ручного варианта требуются ручки или рычаги и оператор для управления клапаном. Электрический, гидравлический и пневматический привод не требует оператора для управления клапаном. Активация идеально подходит для сложных систем управления или тех, которые находятся в удаленных областях, к которым оператор не может легко получить доступ.
Преимущества шаровых крановПо сравнению с другими типами кранов шаровые краны обладают рядом заметных преимуществ:
- Компактная, экономичная конструкция
- Быстрое отключение
- Долговечность в условиях высокого давления, больших объемов и высоких температур
- Менее подвержен коррозии или повреждению
- Долгий срок службы
- Универсален и идеально подходит для целого ряда промышленных применений
Шаровые краны используются повсеместно, от дома до специализированных отраслей промышленности.
Вот несколько примеров:
Домашнее применение:
- Стиральные машины
- Наружные шланги
- Посудомоечные машины
Специализированные отрасли:
- Нефть и газ
- Оборудование для производства продуктов питания и напитков
- Автомобилестроение
- Системы мойки автомобилей
- Силовая обработка
- Фармацевтика
- Химические добавки и обработка
- Оборудование для ирригации и очистки воды
- Производственные помещения

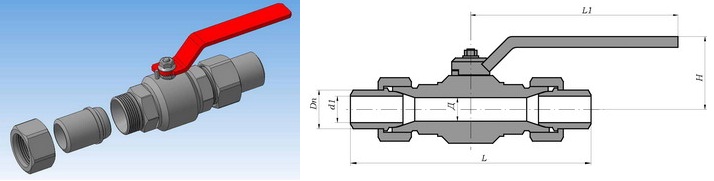

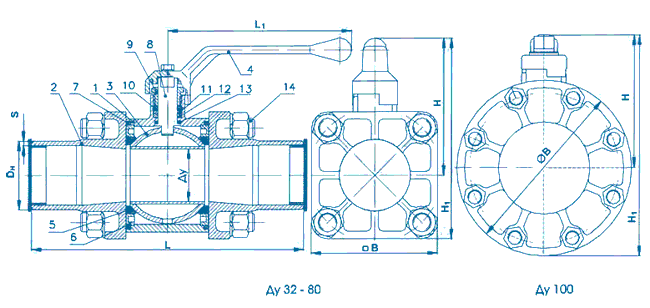

Шаровые краны состоят из нескольких важных компонентов:
- Корпус клапана
Это основная часть клапана, содержащая все компоненты для управления включением/выключением. - Вращающийся шар

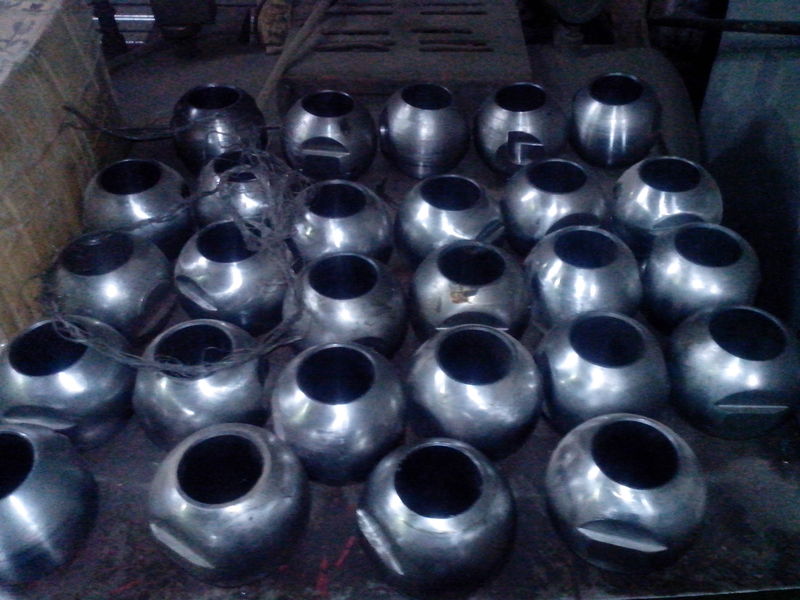

Шар имеет центральное отверстие (отверстие), через которое проходит среда. Направление шара контролируется поворотом штока.
- Стержень
Соединяет шар с внешним механизмом управления. Например, в ручном шаровом кране шток соединен с ручкой или рычагом. - Седла
Это диски, которые находятся между корпусом и шаром. Седла обеспечивают уплотнение между ними, а также поддерживают шар. - Источник питания
Шток шарового крана вращается с помощью ручных или приводных источников питания. Ручное управление включает в себя рычаги и рукоятки, которыми управляет оператор. Также доступны автоматизированные источники энергии, такие как электрический, пневматический и гидравлический привод. - Сальник
Это уплотнение вокруг штока, предотвращающее утечку среды. - Крышка
Крышка — это часть корпуса, содержащая шток и набивку.
- Цельные шаровые краны
Эта конструкция имеет цельный литой корпус. Поскольку цельные шаровые краны не предназначены для простого ремонта, их часто называют «одноразовыми».
Поскольку цельные шаровые краны не предназначены для простого ремонта, их часто называют «одноразовыми».- Двухсекционные шаровые краны Эта конструкция состоит из основного корпуса и одного торцевого соединения. Шаровые краны, состоящие из двух частей, можно отремонтировать, если они сняты с эксплуатации. Однако ремонт может быть затруднен, поскольку при извлечении торцевой заглушки из корпуса клапана может возникнуть заедание резьбы.
- Шаровые краны из 3-х частей
Шаровой кран из 3-х частей состоит из основного корпуса и двух трубных соединителей, которые навинчиваются или привариваются к трубе. Основной корпус легко снимается для очистки или ремонта без снятия трубных соединителей.
Существует три различных типа корпусов клапанов, как определено в Руководстве по трубопроводам:
- Шаровой кран с разъемным корпусом
Корпус этой конструкции состоит из двух частей, которые удерживаются вместе по фланцевому соединению. Одна часть тела меньше другой, и мяч вставляется в большую часть. - Шаровой кран с верхним входом
Конструкции с верхним входом позволяют снять верхнюю часть клапана, чтобы получить доступ к внутренней части для сборки, разборки, ремонта и технического обслуживания. - Шаровые краны с торцевым входом
Эти шаровые краны имеют один основной корпус, и шар вставляется через один конец.
Одна часть тела меньше другой, и мяч вставляется в большую часть.Существует два основных типа шаровых конструкций: плавающие и цапфовые. Плавающая конструкция является наиболее распространенной конструкцией, а цапфовые шары часто дороже.
Плавающие шары поддерживаются чашеобразными седлами для создания плотного прилегания между корпусом и шаром. Шаровые цапфы работают аналогично плавающим шарам, только седла подпружинены, а шар вращается только вокруг своей оси. Рабочий крутящий момент обычно ниже для цапфовых клапанов.
Конструкции отверстий шарового кранаОтверстие в шаре может быть спроектировано с использованием трех различных профилей:
- Полнопроходной
Полнопроходная конструкция также называется полнопроходной конструкцией. Диаметр отверстия совпадает с диаметром трубы, что снижает потери на трение и облегчает очистку клапана. - Уменьшенный проходной диаметр
Конструкция с уменьшенным проходным сечением характерна для большинства шаровых кранов. Эта конструкция имеет меньший диаметр, чем полнопроходной, и может привести к небольшим потерям на трение. - V-образное
Отверстие в шаре или седле клапана также может иметь V-образное исполнение. V-образные отверстия могут более точно контролировать скорость потока при вращении шара. - Вентилируемый
Шаровой кран с вентиляцией имеет небольшое отверстие, просверленное на входной стороне. Это отверстие устраняет нежелательное давление внутри клапана.
Диаметр отверстия совпадает с диаметром трубы, что снижает потери на трение и облегчает очистку клапана.Существует три распространенных способа подключения шарового крана к системе трубопроводов:
- Резьбовое
Резьбовые концевые соединения могут быть как с внутренней, так и с наружной резьбой. Концевое соединение с внутренней резьбой на шаровом кране подходит к трубе с наружной резьбой, и наоборот. Существуют также шаровые краны с одним охватываемым и одним охватываемым концевым соединением. - Фланцевый

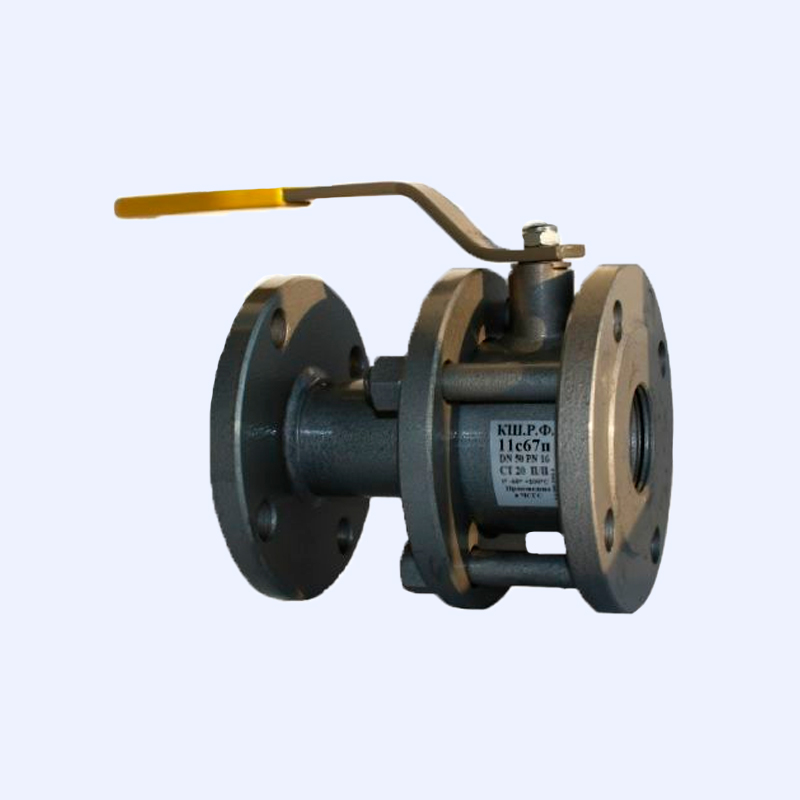

Фланцевые шаровые краны имеют отверстия под болты на концевых соединителях для крепления к соответствующим фланцам на трубе.
Концевое соединение с внутренней резьбой на шаровом кране подходит к трубе с наружной резьбой, и наоборот. Существуют также шаровые краны с одним охватываемым и одним охватываемым концевым соединением.Типы срабатывания
Шаровые краны приводятся в действие вручную или с помощью автоматических источников энергии.

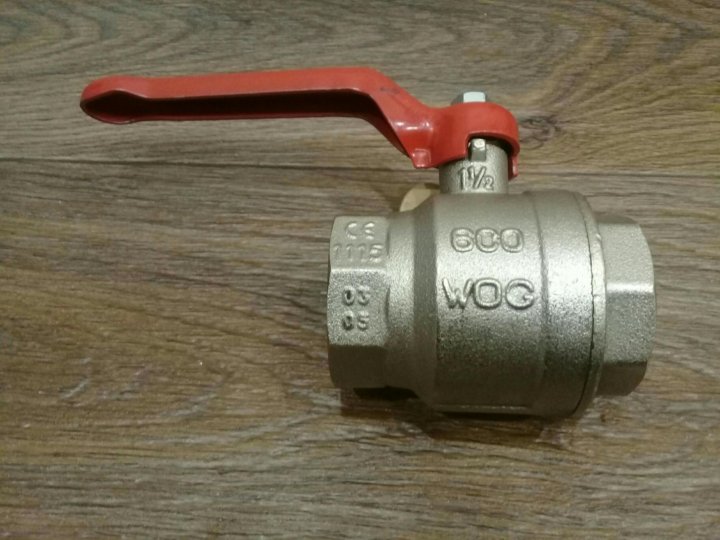

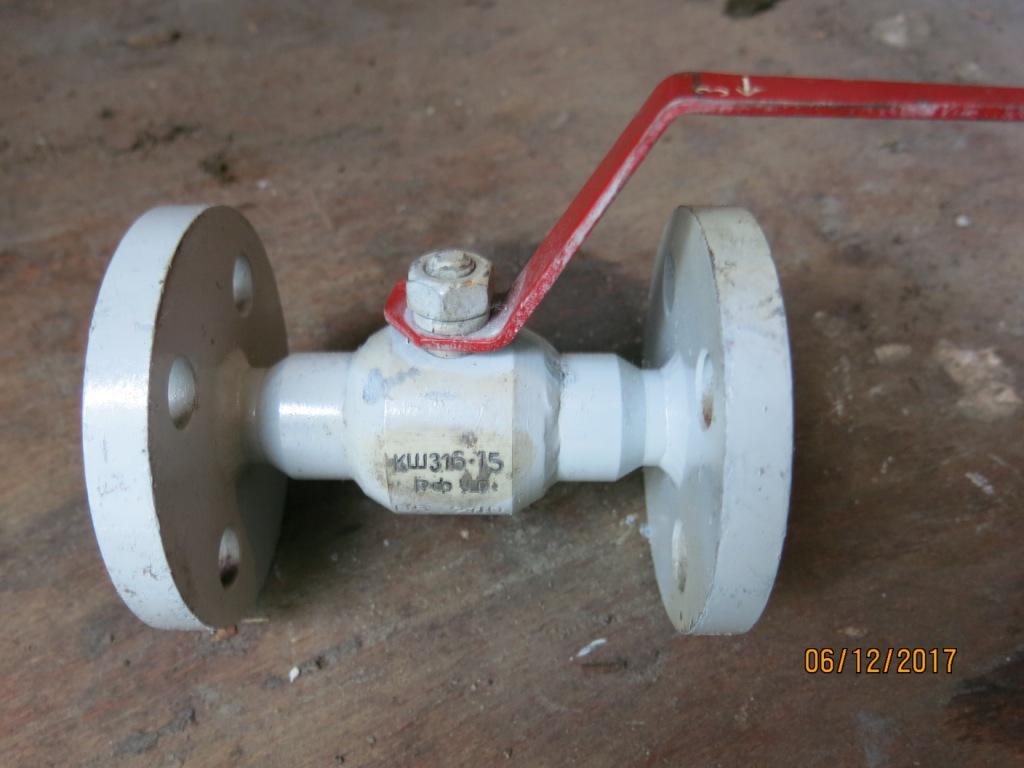

- Ручные шаровые краны
Они имеют ручки или рычаги, которыми должен управлять оператор. Эта опция не предназначена для приложений с большим циклом. - Пневматический привод
Пневматические шаровые краны требуют сжатого воздуха в качестве источника энергии. Этот вариант лучше всего подходит для приложений, требующих высокой надежности и короткого времени цикла. - Электропривод
При отсутствии доступа к сжатому воздуху используются электрические приводы, также известные как шаровые краны с электроприводом. Этот вариант лучше всего подходит для низких скоростей цикла. - Гидравлический привод
Гидравлические приводы аналогичны пневматическим, но вместо воздуха в них используется жидкость под давлением (вода или масло). Эта опция обеспечивает больший выходной крутящий момент, чем другие.
Этот вариант лучше всего подходит для низких скоростей цикла.Джордж Паккард
Вице-президент по маркетингу
Джордж Паккард, вице-президент по маркетингу Gemini Valve, более 10 лет занимается техническими продажами и маркетингом в арматуростроительной отрасли. Разнообразный опыт Джорджа включает в себя общение с клиентами для устранения неполадок в критических приложениях и работу с ведущими инженерами отрасли для продвижения последних инноваций в конструкции автоматизированных шаровых кранов.
Ваше полное руководство по приводам клапанов
Всестороннее введение в приводы клапанов, включая источники питания, отказоустойчивые устройства, ответы на вопросы и многое другое.
Скачать
Все продукты — Ferguson
правда
правда
Чтобы увидеть местную доступность и точные местные цены, сначала нужно выбрать ближайший к вам магазин.
категория
Нет подходящего результата поиска
Ванная сантехника
(35745)
Отопление и охлаждение
(35373)
Сантехнические детали и расходные материалы
(27718)
Трубная арматура
(27535)
Освещение и вентиляторы
(19127)
Инструменты
(17117)
Клапаны
(12500)
Охрана и безопасность
(10113)
Дворник
(9542)
Насосы
(9111)
- Показать больше
торговая марка
Нет подходящих результатов поиска
КОЛЕР
(6356)
Рим
(3125)
Моэн
(3064)
Компания Мюллер
(2718)
jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq53r&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq53r&sr=everywhere» data-category-url=»/category/signature-hardware/_/N-zc3lcg&n=zbq53r&sr=everywhere»>Оборудование для подписи
(11507)
jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq53r&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq53r&sr=everywhere» data-category-url=»/category/ford-meter-box/_/N-zbqrn6&n=zbq53r&sr=everywhere»>Ford Meter Box
(3393)
jsp?/category/jones-stephens/_/N-zbqrof&n=zbq53r&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/jones-stephens/_/N-zbqrof&n=zbq53r&sr=everywhere» data-category-url=»/category/jones-stephens/_/N-zbqrof&n=zbq53r&sr=everywhere»>Джонс Стивенс
(3089)
jsp?/category/proflo/_/N-zbq6na&n=zbq53r&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/proflo/_/N-zbq6na&n=zbq53r&sr=everywhere» data-category-url=»/category/proflo/_/N-zbq6na&n=zbq53r&sr=everywhere»>ПРОФЛО®
(2928)
