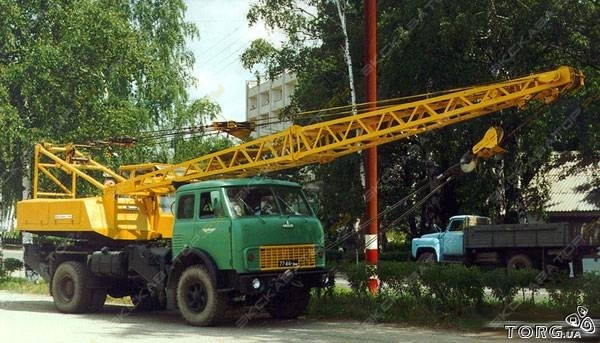

Кран КС-3561А максимальной грузоподъемностью на основной стреле 10 т смонтирован на шасси автомобиля МАЗ-500А. Оснащен основной стрелой длиной 10 м, удлиненной стрелой 18 м, стрелой 18 м с гуськом 3 м, башенно-стреловым оборудованием, состоящим из башни высотой 12 м и стрелы длиной 9,5 м.
Грузовые (сплошные линии) и высотная (пунктир)
Привод крана механический от базовой силовой установки. Управление механизмами электропневматическое. Система управления и механизмы позволяют совмещать рабочие движения: подъем (опускание) груза с вращением поворотной платформы и подъем (опускание) стрелы с вращением поворотной платформы.
Техническая характеристика автомобильного крана КС-3561А
Так же рекомендуем посмотреть:
|
Характеристики узлов и механизмов автокрана КС-4571
СОСТАВ АВТОМОБИЛЬНОГО КРАНА КС-3579
Таблица 3.
1- Наименования составных частей крана
| Обозначение | Наименование | Количество |
| КС-3579.14.-000 | Привод насоса | 1 |
| КС-3579.17.000 | Опора поворотная | 1 |
| КС-3579.26.000-4 | Лебедка | 1 |
| KC-45712.28.00p | Механизм поворота | 1 |
| КС-3579.30.000 | Установка рамы | 1 |
| КС-3579.31.000 | Установка выносных опор | 1 |
| КС-3579.35.000 | Механизм блокировки подвески | 1 |
| KC-3579.37.000-2 | Установка стойки | 1 |
| КС-3579.38.000 | Облицовка | 1 |
| КС-3579.39.000 | Доработка шасси маз-5337 | 1 |
| КС-3579.50.000 | Рама поворотная | 1 |
| КС-3579.53.000 | Кожух | 1 |
| KC-3579.55.000 | Установка отопителя | 1 |
КС-3579. 56.000-4 | Установка прижимного ролика | 1 |
| KC~3579.58.000 | Кабина | 1 |
| КС-3579.63.000-4 | Установка телескопической стрелы | 1 |
| КС-3579.70.000 | Привод управления крановыми операциями | 1 |
| КС-3579.72.000 | Привод управления двигателем | 1 |
| КС-3579.80.000 | Электрооборудование | 1 |
| КС-3579.83.000 | Гидрооборудование неповоротной части | 1 |
| КС-3579.84.000 | Гидрооборудование поворотной части | 1 |
| КС-3579.85.000 | Пневмооборудование шасси | 1 |
| КС-3579.91.000 | Инструмент и принадлежности | 1 |
| КС-3579.93.000 | Установка указателя угла наклона крана | 1 |
| КС-3579.94.000-3 | Установка противовеса | 1 |
содержание .. 1 2 3 ..
youtube.com/embed/RN4rWvuG6u4?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Запасные части для грузовых автомобилей Урал, Краз, МАЗ, Камаз. Детали двигателей ЯМЗ-236, ЯМЗ-238
__________________________________________________________________________
__________________________________________________________________________
Характеристики узлов и механизмов автокрана КС-4571
___________________________________________________________________________
Автомобильный кран KC-4571 грузоподъемностью 16 тонн предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Он смонтирован на шасси автомобиля КрАЗ-257К и имеет индивидуальный гидравлический привод механизмов.
На неповоротной части крана, смонтированной на шасси базового автомобиля, размещены: привод гидронасосов, нижняя рама крана с выносными опорами, имеющими гидравлический привод, механизм блокировки рессор, креномер, масляный бак, центральный коллектор и пневмооборудование.
Поворотная часть крана КС-4571 установлена на роликовом опорно-поворотном устройстве. На ней установлены механизмы подъема груза и поворота, а на стойках — телескопическая трехсекционная балочная стрела, на которой может быть закреплен гусек длиной 6 м. Длина стрелы может изменяться от 9,75 до 21,75 м. Привод крановых механизмов осуществляется от двигателя автомобиля через коробку передач, раздаточную коробку и коробку отбора мощности.
От коробки отбора мощности вращение передаётся через карданный вал редуктору привода насосов, от которых рабочая жидкость под давлением поступает к механизмам крана. Привод обеспечивает совмещение следующих операций: подъема (опускания) груза с поворотом платформы; выдвижения (втягивания) секций стрелы с подъемом или опусканием стрелы; выдвижения (втягивания) секций стрелы с поворотом платформы. Автокран КС-4571 оборудован приборами безопасности: ограничителем грузоподъемности ОГБ-3, указателем вылета стрелы и грузоподъемности, кренометром УНШ-1, прибором АСОН-1 для .
предупреждающей, сигнализации при работе вблизи электролиний высокого напряжения, рукояткой аварийного останова двигателя, сигнальными приборами. Кран может передвигаться с грузом на крюке массой 6 т со стрелой длиной 9,75 м при вылете 3 м и положении стрелы «назад». Выносные опоры с гидравлическим приводом устанавливаются в течение 2 мин с управлением с земли и без ручных операций. Опорная рама автомобильного крана КС-4571 Опорная рама установлена на ходовом устройстве базового автомобиля (лонжеронах шасси) и передает на него действующие на кран нагрузки. На опорной раме размещены опорно-поворотное устройство, выносные опоры и выключатели подвесок или стабилизаторы. Продольные балки опорной рамы (рис. 1) имеют прямоугольное поперечное сечение, связаны между собой поперечными балками. Балки выполнены из листового или фасонного проката.
К продольным и поперечным балкам приварено опорное кольцо, на которое болтами крепят опорно-поворотное устройство крана. Кольцо опирается на приваренные по бокам балок подкосы, которые обеспечивают ему жесткость, необходимую для нормальной работы опорно-поворотного устройства.
В необходимых местах к раме приварены кронштейны, к которым прикреплено оборудование крана: стабилизаторы, кронштейн запасного колеса и т.п. По концам рамы приварены передняя и задняя балки, на которых устанавливают выносные опоры. Рис. 1. Опорная (нижняя) рама автокрана КС-4571 в сборе 1 – гидроцилиндр; 2, 6 – передняя и задняя выносные опоры; 3 — металлоконструкция опорной рамы; 4 — опорное кольцо опорно-поворотного устройства; 5 — стабилизатор; 7 — гайка; 8 — накладка; 9 — стремянка. Проверка правильности настройки тормозных (обратных управляемых) клапанов производится максимальными нагрузками на минимальных скоростях и при холостых оборотах двигателя. Настройку тормозного (обратного управляемого) клапана механизма выдвижения секций стрелы КС-4571 производить следующим образом: — поднять полностью втянутую стрелу в верхнее положение, выдвинуть стрелу на 0,6..0,8 м с наибольшим грузом, с которым допускается выдвижение стрелы (4 т). — Ввертыванием (вывертыванием) регулировочного винта добиться плавного (без рывков) втягивания секций стрелы; — по окончании регулировки винт законтрить гайкой.
Настройку тормозного (обратного управляемого) клапана механизма подъема стрелы автокрана КС-4571 производить следующим образом: — поднять стрелу с грузом на крюке (величина груза должна соответствовать грузовой характеристике) и, ввертывая (вывертывая) регулировочный винт, добиться плавного (без рывков) опускания стрелы. — по окончании регулировки винт законтрите гайкой. Настройку тормозного (обратного управляемого) клапана грузовой лебедки крана КС-4571 производить следующим образом: — поднять груз лебедкой (величина груза должна соответствовать грузовой характеристике) и, ввертывая (вывертывая) регулировочный винт добиться плавного (без рывков) вращения барабана лебедки при опускании груза лебедкой. — по окончании регулировки винт законтрить гайкой. Технические характеристики и параметры крана КС-4571 Базовое шасси — МАЗ 5340 В2 Колёсная формула — 4х2 Количество секций — 4 Габариты крана в транспортном положении (длина/ширина/высота), м — 10500 / 2500 / 3800 Размер опорного контура вдоль х поперек оси шасси, м — 6,15 (5,8) х 5,8 Максимальный грузовой момент, тм — 64,0 Минимальная грузоподъемность, т — 0,3 Максимальная грузоподъёмность, т — 20,0 Полная масса, т — 18,0 Модель двигателя — ЯМЗ-236 Длина стрелы, м — 8,7-26,7 Вылет, м: — максимальный — 24,0 — минимальный — 3,2 Максимальная масса груза, допустимая для телескопирования стрелы, в пределах грузовой характеристики, не более, т — 6,0 Максимальная скорость подъема (опускания), м/мин — 10,0 Максимальная скорость подъема (опускания) пустого крюка и грузов до 4 т, м/мин — 20,0 Скорость подъема (опускания) груза, м/мин (номинальная / увеличенная(грузов до 2 т) / посадки) — 7,0 / 12,0 / 0,4 Максимальная высота подъёма, м — 28,0 Высота подъёма при максимальном вылете, м — 11,1 Максимальная глубина опускания, м — 3,0 Частота вращения, об.
