Шаг резьбы стандартный: термины и определения
Очень часто к нам поступают вопросы на одну и ту же тему: «у вас крепёж со стандартным шагом резьбы?»
И, действительно, какой шаг резьбы можно назвать «стандартным»? И, вообще, что такое шаг резьбы, где он задан?
Давайте разберём вместе.
Термины и определения основных понятий в области цилиндрической и конической резьб, применяемые в науке, технике и производстве, устанавливает ГОСТ 11708-82:
|

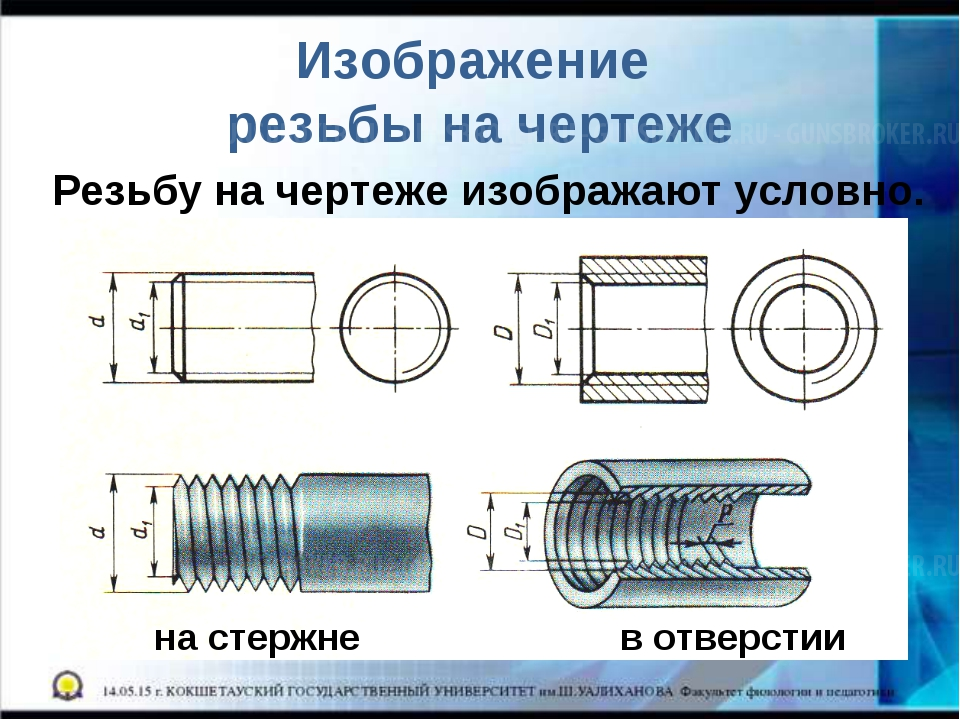

Номинальный диаметр резьбы: |
диаметр, условно характеризующий размеры резьбы и используемый при ее обозначении. |
|
Шаг резьбы (P): |
расстояние по линии, параллельной оси резьбы между средними точками ближайших одноименных боковых сторон профиля резьбы, лежащими в одной осевой плоскости по одну сторону от оси резьбы. |
Какой шаг резьбы можно назвать «стандартным»?
Стандартным можно назвать только тот шаг, значения которого заданы государственным стандартом. Очевидно, что геометрия резьбы болта/винта/шпильки должна полностью совпадать с ответной резьбой условной гайки. В рамках одного значения номинального диаметра резьбы должен совпадать и её шаг, иначе гайка попросту не накрутится на резьбовую шпильку. Для этого ГОСТ 8724-2002* задаёт на государственном уровне соответствие шагов для каждого диаметра метрической резьбы:
* в международном нормативно-правовом поле это стандарт соответствует ИСО 261-98

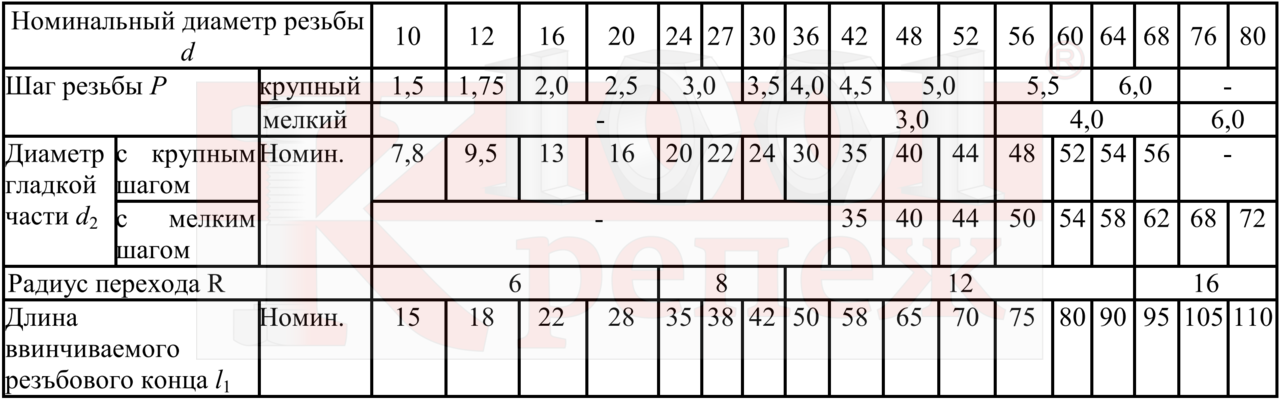

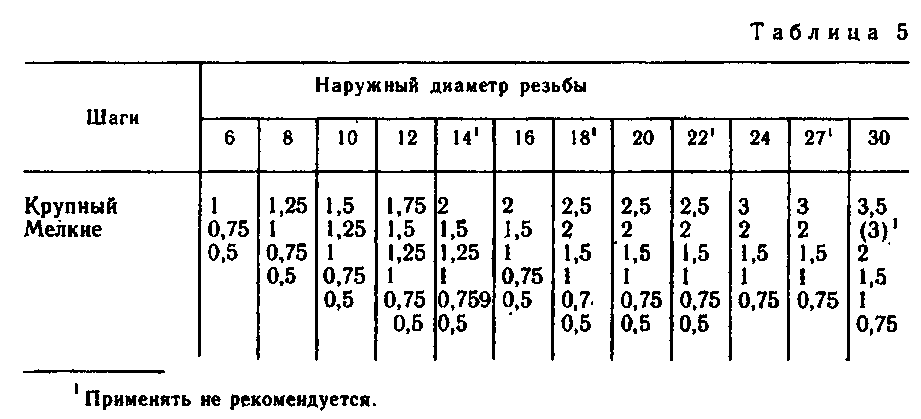

Согласно требованиям ГОСТа 8724-2002 в условное обозначение размера резьбы должны входить: буква М, номинальный диаметр резьбы и шаг резьбы, выраженные в миллиметрах и разделённые знаком «х». Например, для резьбы М8:
- М8х1,25 – с крупным шагом,
- М8х1,0 – с мелким шагом,
- М8х0,75 – с мелким шагом,
- М8х0,5 – с мелким шагом.
При этом ГОСТ 8724-2002 допускает не указывать крупный шаг в обозначении резьбы, например:
- М8 (для М8х1,25 – с крупным шагом).
Именно поэтому среди специалистов крепёжного рынка крупный шаг, который, как правило, не указывается при обозначении резьбы, принято называть «стандартным».
Хотя это не совсем правильно. И крупные, и мелкие шаги для своего диаметра резьбы заданы ГОСТом – отечественным стандартом. А значит и крупные, и мелкие шаги резьбы по ГОСТ 8724-2002 являются стандартными.
Зачем нужны крепёжные изделия с мелким шагом.
Уменьшение шага резьбы при неизменных наружном диаметре и высоте гайки снижает прочность соединения, так как для мелкой резьбы труднее в пределах одного класса точности обеспечить перекрытие витков, одинаковое с крупной резьбой. Между тем, в авиа- и автостроении применение резьбы с мелким шагом целесообразно, так как при больших отношениях диаметра резьбы к шагу площадь стержня болта увеличивается и, как следствие, возрастает его прочность.
[Биргер, И. А. Резьбовые и фланцевые соединения [Текст] / И. А. Биргер, Г. Б. Иосилевич. — М.: Машиностроение, 1990. — 368 с.: ил.; 22 см. — Библиогр.: с. 361.]
Резьба с мелким шагом предпочтительна к применению для тонкостенных деталей, при короткой длине свинчивания, равной высоте гайки, при работе в условиях вибрационных нагрузок.
[Кайнова, В. Н. Нормирование точности изделий машиностроения [Текст]: учеб. пособие для студентов машиностроит. специальностей / В.Н.Кайнова, Г.И.Лебедев, С.Ф.Магницкая и др.; под ред. В.Н.Кайновой. — Н. Новгород: НГТУ, 2001. — 143 с.: ил.].
В дополнение к этому, резьба с мелким шагом применяется в регулировочных и установочных винтах и гайках, так как с ее помощью легче осуществить точную регулировку.
По умолчанию компания BEST-Крепёж поставляет крепёжные изделия с метрической резьбой из коррозионно-стойких сталей с крупным шагом по ГОСТ 8724-2002.
Кроме этого, мы предлагаем нашим клиентам стандартный крепёж с мелким шагом метрической резьбы.
Размеры и шаг резьбы самонарезающих винтов (винтов для листового металла) с резьбой ST регламентирует ГОСТ ISO 1478-2015:

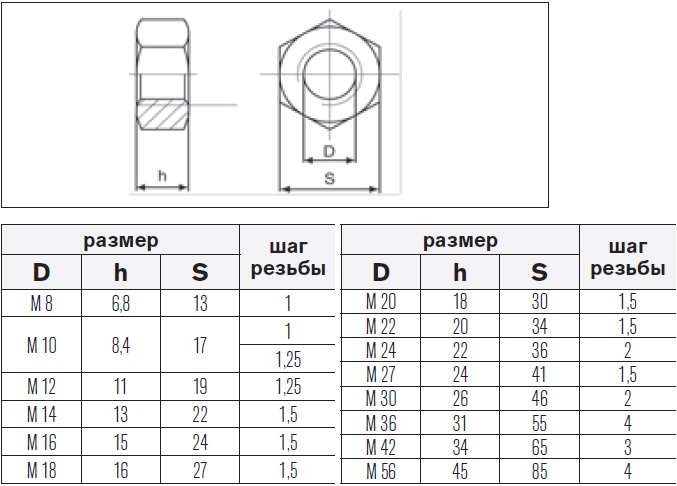

Шаг резьбы мелкий и крупный у гаек и болтов
под заказ Компания «Тандем»
Таблица шага резьбы и диаметра отверстия для болтов, гаек, винтов и резьбовых шпилек.
| Диаметр резьбы | Шаг резьбы, мм | |||
|---|---|---|---|---|
| Шаг основной резьбы, мм / Диаметр отверстия под резьбу, мм | Шаг мелкой резьбы, мм / Диаметр отверстия под резьбу, мм | |||
| Мелкая | Мелкая 2 | Супермелкая | ||
| М 1 | 0.25 / 0.75 | (0.2) / 0.8 | — | — |
| М 1.2 | 0.25 / 0.95 | (0.2) / 1 | — | — |
| M 1.4 | 0.3 / 0.9 | (0.2) / 1.2 | — | — |
| M 1.6 | 0.35 / 1.2 | (0.2) / 1.4 | — | — |
| M 1.8 | 0.35 / 1.5 | (0.2) / 1.6 | — | — |
| M 2 | 0.4 / 1.6 | (0.25) / 1.75 | — | — |
M 2. |
0.45 / 1.75 | (0.25) / 1.95 | — | — |
| M 2.5 | 0.45 / 2.05 | (0.35) / 2.15 | — | — |
| M 3 | 0.5 / 2.5 | (0.35) / 2.65 | — | — |
| M 3.5 | 0.6 / 2.9 | (0.35) / 3.15 | — | — |
| M 4 | 0.7 / 3.3 | 0.5 / 3.5 | — | — |
| M 4.5 | 0.7 / 3.8 | — | — | — |
| M 5 | 0.8 / 4.2 | 0.5 / 4.5 | — | — |
| M 5.5 | — | (0.5) / 4.5 | — | — |
| M 6 | 1 / 5 | 0.75 / 5.2 | 0.5 / 5.5 | — |
| M 7 | 1 / 6 | (0. 75) / 6.2 |
0.5 / 6.5 | — |
| M 8 | 1.25 / 6.7 | 1 / 7 | 0.75 / 7.2 | 0.5 / 7.5 |
| M 9 | 1.25 / 7.7 | 1 / 7.95 | 0.75 / 8.2 | 0.5 / 8.5 |
| M 10 | 1.5 / 8.5 | 1.25 / 8.7 | 1 / 9 | 0.75 / 9.2 |
| M 12 | 1.75 / 10.2 | 1.5 / 10.5 | 1.25 / 10.7 | 1 / 11 |
| M 14 | 2 / 12 | 1.5 / 12.5 | 1.25 / 12.6 | 1 / 13 |
| M 15 | — | 1.5 / 13.4 | 1 / 13.95 | — |
| M 16 | 2 / 14 | 1.5 / 14.5 | — | 1 / 15 |
| M 18 | 2.5 / 15.4 | 2 / 16 | 1.25 / 16.6 | 1 / 17 |
| M 20 | 2. 5 / 17.4 |
2 / 18 | 1.25 / 18.6 | 1 / 19 |
| M 22 | 2.5 / 19.4 | 2 / 20 | 1.5 / 20.5 | 1 / 21 |
| M 24 | 3 / 20.9 | 2 / 22 | 1.5 / 22.5 | 1 / 23 |
| M 27 | 3 / 23.9 | 2 / 25 | 1.5 / 25.5 | (1) / 26 |
| M 30 | 3.5 / 26.4 | 2 / 28 | 1.5 / 28.5 | (1) / 29 |
| M 33 | 3.5 / 29.4 | 2 / 31 | 1.5 / 31.5 | — |
| M 36 | 4 / 31.9 | 3 / 33 | 2 / 34 | 1.5 / 34.5 |
| M 39 | 4 / 34.9 | 3(4) / 35.9 | 2 / 37 | 1.5 / 37.5 |
| M 42 | 4.5 / 37.4 | 3(4) / 37.9 | 2 / 40 | 1. 5 / 40.5 |
| M 45 | 4.5 / 40.4 | 3(4) / 40.9 | 2 / 43 | 1.5 / 43.5 |
| M 48 | 5 / 42.8 | 3 / 44.9 | 2 / 46 | 1.5 / 46.5 |
| M 52 | 5 / 46.8 | (4)3 / 48.9 | 2 / 50 | 1.5 / 50.5 |
| M 56 | 5.5 / 50.4 | 4 / 51.9 | 3(2) / 53 | 1.5 / 54.5 |
| M 60 | 5.5 / 64.4 | 4 / 55.8 | 3(2) / 67 | 1.5 / 58 |
| M 64 | 6 / 57.8 | 4 / 59.8 | 3 / 61 | 2(1.5) / 62 |
| M 68 | 6 / 61.8 | 4 / 63.8 | 3 / 65 | 2(1.5) / 66 |
Метрический шаг
Буква «М» в маркировке диаметра резьбы, показывает то, что она является метрической.
Что представляет собой на практике метрический шаг резьбы? Это расстояние между 2 аналогичными точками, находящихся на соседних витках профиля. Данное расстояние измеряют миллиметрами. Измерение проводят параллельно существующей оси резьбы. Следует отметить то, что данный параметр резьбовых изделий является весьма важным, равно как и диаметр или сторона вращения резьбы
На основе применяемых сейчас нормативных документов компании могут производить крепеж с наличием двух разных типов шагов резьбы. Они могут быть либо с мелким шагом, либо с крупным.
Что касается крепежа, имеющего диаметр меньше 1 мм, на основе действующего в настоящее время ГОСТа определен крупный шаг. Если диаметр крепежа составляет в пределах 1 — 64 мм, то применяют и мелкий, и крупный шаг резьбы, а если диаметр составляет в пределах 72 — 600 мм, то тогда применяют соответственно мелкий шаг.
Выбираем подходящие параметры
Каким образом правильно выбрать метизы? В России чаще всего используется крепеж с крупным шагом резьбы.
Его легко купить в различных строительных магазинах и профильные торговые точки. Мелкий шаг метизов применяют, как правило, в местах крепления, которые оказываются подверженными вибрациям, либо различным иным видам нагрузок. В частности, болты с мелкой резьбой на практике отлично подойдут для осуществления прикрепления к ступице колесных дисков. Следует отметить то, что крепеж с мелким шагом резьбы довольно часто применяется в автомобилестроении, станкостроении и различных других аналогичных сферах.
Шаг резьбы в крепежной маркировке
На основе действующего в настоящее время ГОСТ 8724-2002 крупный шаг не отмечают при осуществлении маркировки изделий, указывают только мелкий.
Обозначение резьбы включает:
М18 х 0,5
- М — метрическая;
- 18 — показатель диаметра резьбы в мм;
- 0,5 — величина шага, мм (если при этом шаг является крупным, то он не указывается).
Дата публикации: 07.02.2022
Стандартный шаг резьбы
ГЛАВНАЯ > РЕЗЬБЫ
Стандартный шаг резьбы США
Стандартная резьба США измеряется в TPI (число резьб на дюйм). Их измеряют, находя количество гребней нитей в 1 дюйме нитей. Они делятся на грубые (NC, National Coarse) и тонкие (NF, National Fine) нити.
Другие названия: Имперские, Дюймовые, Дробные, Унифицированные
| Грубая резьба — NC | |||||||
|---|---|---|---|---|---|---|---|
| Резьба | Десятичный | Резьбонарезное сверло | |||||
| 4-40 | 0,1120 | 43, 3/32 | |||||
| 6-32 | 0,1380 | 36, 7/64 | 36, 7/64 | ||||
| 36, 7/64 | |||||||
| 36, 7/64 | |||||||
| 36, 7/64 | , 7/64 | , 7/64 | . 10-240,1900 | 25 | |||
| 12-24 | 0,2160 | 17, 11/64 | |||||
| 1/4-20 | |||||||
| 1/4-20 | 0025 0.7, 13/64 | ||||||
| 5/16-18 | 0.3125 | F | |||||
| 3/8-16 | 0.3750 | 5/16 | |||||
| 7/16-14 | 0.4375 | U, 23/64 | |||||
| 1/2-13 | 0.5000 | 27/64 | |||||
| 9/16-12 | 0.5625 | 31/64 | |||||
| 5/ 8-11 | 0,6250 | 17/32 | |||||
| 3/4-10 | 0.7500 | 21/32 | |||||
| 7/8-9 | 0.8750 | 49/64 | |||||
| 1-8 | 1.0000 | 7/8 | |||||
| Резьба | Десятичный | Резьбонарезное сверло | |||||
| 1 1/8-7 | 1.1250 | 63/64 | |||||
| 1 1/4-7 | 1.2500 | 9 07/24 10015 | |||||
| 1 3/8-6 | 1,3750 | 1 7/32 | |||||
| 1 1/2-6 | 1,5000 | 1 11/32 | |||||
1 3. 4. | 6|||||||
| 1 3/40026 | |||||||
| 1/21. | 1 9/16 | ||||||
| 2-4.5 | 2.000 | 1 25/32 | |||||
| 2 1/4-4.5 | 2.2500 | ||||||
| 2 1/2-4 | 2.5000 | ||||||
| 2 3/4-4 | 2.7500 | ||||||
| 3-4 | 3.0000 | ||||||
| 3 1/4-4 | 3.2500 | ||||||
| 3 1/2-4 | 3.5000 | ||||||
| 3 3/4-4 | 3.7500 | ||||||
| 4-4 | 4.0000 | ||||||
2500| Fine Thread — NF | ||
|---|---|---|
| Thread | Десятичный | Резьбонарезное сверло |
| 4-48 | 0. 1120 | 42, 3/32 |
| 6-40 | 0.1380 | 33 |
| 8-36 | 0.1640 | 29, 9/64 |
| 10-32 | 0,1900 | 21, 5/32 |
| 12-28 | 0,2160 | 15, 16 |
| 1/4-28 | 0.25500 | |
| 1/4-28 | 0.25500 | |
| 1/4-28 | 0.25500 | |
| 3, 7/32 | ||
| 5/16-24 | 0.3125 | I |
| 3/8-24 | 0.3750 | Q |
| 7/16-20 | 0.4375 | 25/64 |
| 1/2-20 | 0.5000 | 29/64 |
| 9/16-18 | 0.5625 | 33/64 |
| 5/8-18 | 0.6250 | 37/64 |
| 3/4-16 | 0.7500 | 11/16 |
| 7/8-14 | 0. 8750 | 13/16 |
| 1-12 | 1.0000 | 59/64 |
| Резьба | Десятичный | Резьбонарезное сверло |
| 1 1/8-12 | 1,1250 | 1 3/16 |
| 1 1/4-12 | 1,2500 | 1 11/64 | 1 11/64 | 1 11/64 | 00121 3/8-12 | 1,3750 | 1 19/64 |
| 1 1/2-12 | 1,5000 | 1 27/64 |
. Число витков на дюйм (TPI)
Число витков на дюйм (TPI)
Число витков на дюйм, обычно сокращенно TPI, — это термин, часто используемый, когда речь идет о крепежных изделиях.
TPI — это термин, используемый для определения количества витков резьбы в дюйме. Для определения количества ступеней на дюйм измеряется дюйм болта, а затем подсчитываются вершины крепежной детали. На картинке вы можете видеть 5 пиков в дюймовом измерении.
Это означает, что TPI этого крепежа будет равен 5. Если посмотреть на пример размера болта:
1/4″-20 x 2″
1/4″ относится к диаметру болта (в дюймах), -20 относится к числу витков резьбы на дюйм, что означает, что на этом болте имеется 20 витков резьбы на дюйм, и 2″ относится к длине (также в дюймах).
Шаг резьбы
Шаг резьбы — термин, используемый для расчета разницы между двумя резьбами. Для метрических крепежных изделий вместо TPI используется шаг резьбы. Расстояние также измеряется в миллиметрах.
Чтобы измерить шаг резьбы, используйте штангенциркуль и измерьте расстояние от вершины одной резьбы до другой.
M2 x 0,4 x 5M
M2 относится к диаметру болта (в миллиметрах), .4 относится к шагу резьбы в миллиметрах, что означает, что расстояние между вершинами резьбы составляет 0,4 миллиметра, а 5M относится к длина болта в миллиметрах.
Почему это важно
Шаг резьбы и число витков на дюйм используются для измерения резьбы болта или гайки, чтобы убедиться, что они собираются правильно соединяться друг с другом.
Если резьба болта и гайки отличается, они либо заедают, либо срывают резьбу, что приводит к непригодности соединения.
Несколько слов о мелкой и крупной резьбе
Крепеж с мелкой резьбой имеет более плотную спиральную структуру и обычно менее выражен. Застежка с крупной резьбой имеет более глубокую и щадящую резьбу (это означает, что если резьба слегка повреждена, они все еще могут работать). Большинство стандартных и метрических крепежных деталей имеют версии с мелкой и крупной резьбой. Вы можете идентифицировать каждый из них с помощью TPI или шага резьбы.
Для крепежа США вы можете увидеть 1/4″-20 и 1/4″-28. Чтобы определить, какая из них грубая, а какая нормальная, просто возьмите число TPI (20 и 28) и сравните. Помните, что грубая резьба означает, что резьба крупнее, поэтому меньшее количество резьбы может поместиться в пределах дюйма, поэтому 20 означает, что застежка имеет крупную резьбу, а 28 означает, что застежка имеет тонкую резьбу.
*Типы TPI и шаг резьбы будут меняться в зависимости от диаметра крепежа, поэтому вы не всегда будете видеть 20 и 28.
Для метрических крепежей вы увидите M8 x 1,25 или M8 x 1. Шаг резьбы, расстояние между двумя точками — это второе число, означающее, что чем больше число, тем меньше потоков. Это означает, что M8 x 1,25 — это крупная резьба, а M8 x 1 — мелкая резьба.
Для получения дополнительной информации о крепежных элементах см. Крепеж 101.
Для получения информации о шаге резьбы и количестве витков на дюйм посмотрите наше видео на эту тему ниже.
Меня зовут Боб, и сегодня мы поговорим о шаге резьбы и количестве витков на дюйм. . Я познакомлю вас с различными терминами. Итак, давайте начнем.
