Фреза ручная по дереву. Виды фрез по дереву для ручного фрезера: кромочные, пазовые, комбинированные


Ручной фрезер по дереву, приспособления для ручного фрезера

Ручной фрезер по дереву по праву считается одним из самых востребованных инструментов домашнего мастера. Причем смысловой упор мы здесь подчеркнуто сделаем на слове «мастер». Как правило, вопрос о его приобретении становится тогда, когда исчерпаны возможности другого ручного инструмента по обработке древесины, включительно с электрическими его собратьями.

А между тем, возможности ручного фрезера по дереву, даже при самом примитивном его применении, впечатляют. Даже самые простые модели позволяют выполнить огромное количество видов работ. Но прежде, поговорим об их основных технических характеристиках и конструктивных особенностях, чтобы помочь вам сориентироваться в выборе инструмента.

Основные технические различия и выбор фрезера для домашних работ

Очевидно, что любой электрический инструмент в первую очередь будет отличаться друг от друга мощностью. Не вдаваясь в ненужные для данной статьи подробности, скажем, что инструмент от 1000 Вт и выше уже можно отнести к разряду полупрофессиональных или профессиональных, что в быту может пригодиться очень редко. Такие устройства могут весить больше 6 кг, их мощность достигает 2,3 кВт.

Существуют также специализированные фрезеры (кромочные, штанговые, для определенных видов материалов), с заданными параметрами для производства узконаправленных операций. Но нас – домашних мастеров, в первую очередь должен заинтересовать более универсальный инструмент. Таковым является погружной подвижный штанговый фрезер. Будет неплохо, если он имеет плавную или пошаговую регулировку скорости и работает с фрезами диаметром не менее 8 мм.

Такие аппараты предназначены для выполнения универсального набора работ:

  • профилирование кромки;
  • выборка четверти;
  • изготовление шипов и пазов, шлицов, фальцев;
  • получение отверстий различной конфигурации;
  • подготовка посадочных мест для мебельной и иной фурнитуры;
  • художественная обработка древесины, в том числе пространственная.

А если их снабдить определенным набором приспособлений для ручного фрезера, большинство из которых вы сможете изготовить своими руками в домашней мастерской, то этот, и так не маленький список профильных работ сможет радикально увеличиться.

Об этом мы постараемся кратко, но содержательно, рассказать вам в этой статье. Но сначала рассмотрим основные узлы инструмента:

  1. Голова фрезера конструктивно значительно проще, чем аналогичный узел у большинства электроинструментов. Собственно – это электродвигатель с цанговым зажимом для фрез. Иногда с регулятором оборотов. Отсутствие всяких редукторов и передач делает ее очень надежным узлом инструмента.
  2. Подошва фрезера – она же его опорная площадка изготавливается из штампованного металла, отливается из алюминиевого сплава или качественного пластика. Первый вариант самый недорогой, но лучше не пожалеть денег на другие. От ее основательности и точности исполнения зависит точность и качество всех видов работ выполняемых фрезером. На ней крепятся все упоры и направляющие, расположены места креплений различных приспособлений. В том числе и штангового механизма.
  3. Штанговый механизм – главный функциональный узел фрезера. Он регулирует глубину погружения фрезы. От точности и надежности его исполнения зависит не только удобство работы, но и долговечность фрезера. Это наиболее изнашиваемый узел, он требует регулярного ухода и смазки.

Несколько практических советов при выборе фрезера:

  • не гонитесь за большой мощностью, но не берите откровенно слабый инструмент, нормальный диапазон мощности домашнего фрезера 800 – 1300 Вт;
  • обратите внимание на реальную глубину погружения фрезы – это определит максимальную глубину паза, который можно будет получить при помощи данного инструмента;
  • лучший зажим для фрез – конусная цанга;
  • лучший выключатель – с фиксирующей кнопкой;
  • длина шнура питания не должна быть маленькой;
  • отсутствие люфтов и плавность работы штангового механизма – залог долговечности инструмента.

И еще один немаловажный фактор, который мы специально вынесли из перечня советов в отдельное предложение. Это наличие хорошей ремонтной базы для инструментов данного производителя в вашем регионе.

Простейшие приспособления для ручного фрезера

Для расширения возможностей и удобства работы ручным фрезером существует достаточно большое количество несложных приспособлений. Иногда они идут в комплекте с фрезером, некоторые являются конструктивными особенностями того или иного типа инструмента. И в первую очередь это параллельный упор, идущий в комплекте почти со всеми ручными фрезерами, но и в первую очередь дорабатываемым домашними умельцами под конкретные виды работ.

Самым простым, чаще всего изготавливаемым приспособлением, является накладка на подошву круглой формы. Большинство фрезеров имеют две параллельные кромки, упрощающие конструкцию упоров для обработки прямолинейных заготовок, что при работе с накладными шаблонами требует четкого позиционирования инструмента. Несложная круглая накладка на подошву позволит эту процедуру сделать абсолютно простой.

При ее использовании важно выставить верхний шаблон на расстоянии от края накладки до режущей кромки фрезы и нужную глубину погружения.

Следующим по частоте изготовления своими руками является приспособление для фрезерования окружностей. Правда, это можно достичь и с применением предыдущего приспособления, но только при наличии заранее изготовленного шаблона, Но, лучше все же, один раз потратить время на универсальный инструментарий и пользоваться им долгие годы.

Из первого и второго фото понятен принцип работы данного устройства, а конструктивных подходов к его реализации множество. Все это вариации на тему циркуля. Можно делать отдельное приспособление, а можно использовать, к примеру, штанги параллельного упора вашего фрезера.

К разряду простейших приспособлений для фрезера можно отнести приспособление, часто называемое лыжами.

Оно позволяет отчасти заменить рейсмус или произвести шлифовку изделия.

Главное, чтобы была обеспечена жесткость конструкции.

Согласитесь, что приспособление с упорами, показанные на фото ниже радикально упрощает процедуру получения глубоких выборок в узком материале, таких как пазы для врезки замков и защелок,

а приспособление для получения параллельных пазов столь же не сложно в изготовлении, сколь так же упрощает этот вид работ.

Тем более что они оба могут быть изготовлены на одной платформе – накладке на подошву. В этом перечне также достойное место займут шаблоны для однотипных фрезерных работ, используемые в сочетании с фрезами, оснащенными упорными подшипниками.

И здесь самое время несколько слов сказать о фрезах.

Фрезы для ручных фрезеров по дереву

Универсальность данного инструмента в первую очередь достигается за счет разнообразия оснастки – фрез. Поэтому, не уделить им чуточку внимания, мы не имеем права.

Конструктивно фрезы бывают:

  • монолитными;
  • сборными;
  • со сменными лезвиями.

А по разновидностям выполняемых работ они имеют значительно большие различия. Мы упомянем об основных из них:

пазовые – для изготовления пазов разной формы;

профильные фрезы с опорным подшипником или без;

галтельные фрезы – служат для получения U-образных выемок на детали различной глубины и конфигурации;

фальцевые и кромочные, иногда совмещающие в себе обе функции – для обработки краев изделия;

комбинированные.

Высокотехнологичные приспособления для ручного фрезера

И даже среди них есть приспособления собранные своими руками, позволяющие без особых трудозатрат значительно расширить перечень выполняемых фрезером работ или значительно упростить их проведение.

На таком незамысловатом устройстве легко обрабатывать кромки погонажных деталей. А если его слегка модернизировать, то и выбирать глубокие пазы, ограниченные по длине. Вы можете сразу изготовить более универсальный станок для выполнения множества функций, а можете обойтись более простой конструкцией со строго заданным перечнем вспомогательных функций, либо даже призванным унифицировать лишь одну операцию.

Есть также готовые промышленные образцы приспособлений для более точной и комфортной работы ручным фрезером по дереву с функцией ограничения перемещения инструмента в горизонтальной плоскости.

При желании такое приспособление можно изготовить своими руками, использовав мебельные направляющие помощнее. Оно будет незаменимо в некоторых видах фрезерных работ, особенно при выборке четвертей и пазов в крупногабаритных деталях, таких как элементы каркасного дома, деревянные малые архитектурные формы прочее. Часто для подобных видов работ домашние мастера изготавливают упрощенные формы такого приспособления.

Более сложным видом приспособления для ручного фрезера есть министанок для получения круглых форм. Но если у вас нет доступа к полноценному токарному станку, а вам необходимо изготовить не только полтора десятка балясин для лестницы, но и оградить балкон или террасу, то изготовление подобного устройства окупится с лихвой. Тем более что, использовав галтельную фрезу с интересным профилем, рассчитав промежутки по зубьям оборотной шестерни, в этом приспособлении также легко получить фигурные продольные пазы.

Ну, или на худой конец, сконструируйте что-то похожее на приспособление, изображенное на следующее фото. Здесь главное – идея – получение круглого погонажа при помощи ручного фрезера, а ее воплощение достаточно многовариантно. Кстати, если придумаете свою конструкцию – предлагайте, обсудим и поделимся ею с посетителями нашего сайта.

И напоследок можем предложить вашему вниманию два самых высокотехнологичных приспособления для фрезера. Они предназначены для изготовления серии изделий по шаблону. Первое имеет 2 степени свободы и позволяет копировать деталь в одной плоскости.

Второе же ею не ограничивается.

Понятно, что для получения точной копии объемной модели, придется ее в процессе работы поворачивать и многократно взаимно позиционировать с ней заготовку, но для людей творческих – это не самая невыполнимая задача. Понятно, что при самостоятельном изготовлении подобного приспособления вы предусмотрите крепление именно для своего фрезера и скорректируете прочность конструкции под его вес. Но результат работы того стоит.

Еще проще объемное копирование происходит по барельефным моделям. При создании приспособления для него важно обеспечить плавное и свободное перемещение фрезера в трех плоскостях и жесткость связи от копира до кончика пальчиковой фрезы.

А для изготовления каннелюр на деревянной колонне вовсе не обязательно использовать токарный станок, есть варианты попроще, но неизменной остается одна составляющая процесса – ручной фрезер для работ по дереву.

Остается добавить, что не только по дереву. Этот чудо-инструмент с легкостью справляется с большинством видов пластмасс и даже алюминием.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

концевые, пальчиковые, кромочные, спиральные, фигирейные, видео-инструкция по монтажу своими руками, фото и цена

Все фото из статьи

Ручной фрезерный станок широко используется для обработки древесины.

Но он бесполезен без правильно подобранных фрез, которые и определяют тип совершаемой операции. Их мы и обсудим далее.

Фрезы по дереву к ручному фрезеру в наборе

Наиболее популярные варианты

Ручной фрезерный станок

Сам по себе фрезер, по сути, является обычным двигателем с удобными ручками, возможностью регулировки мощности и посадочным местом под фрезы. И уже именно устанавливаемые рабочие элементы определяют сферу применения всего оборудования.

Все типы фрез по дереву для ручного фрезера можно рассматривать очень долго, но основные их различия и назначения мы постараемся затронуть.

Типы конструкции

Концевые фрезы по дереву для ручного фрезера в первую очередь различаются между собой в конструкционном плане:

Фото фрез различных конструкций

Обозначение на рисункеНазвание фрезыОписание
1МонолитнаяВыполнены из цельного куска металла
2СоставнаяЯвляется стальной болванкой с припаянными по бокам лезвиями, цена таких изделий наиболее низкая
3НасаднаяСостоят из съёмной пластины, надевающейся на пальцевидный переходник

Совет: если насадная фреза затупилась во время работы, не спешите её менять, достаточно будет перевернуть лезвия своими руками на другую сторону и продолжить выполнение операции, так как заточка у таких моделей двухсторонняя.

Назначение

Инструкция применения фрезерного оборудования зависит от того, какой тип режущего расходного элемента вы на него устанавливаете:

Кромочные

Галтельная фреза по дереву для ручного фрезера

Весьма широкое распространение имеют кромочные модели с опорным подшипником, которые служат для обработки и декорирования краев деревянных поверхностей. Они в свою очередь также обладают различными вариациями в зависимости от формы лезвий:

Различные кромочные фрезы по дереву для ручного фрезера

Обозначение на рисункеНазвание фрезНазначение
а, бПрофильныеНаделяют кромку разнообразными фигурными профилями с целью повышения её эстетичности
вКонуснаяСкашивает кромку под углом в сорок пять градусов

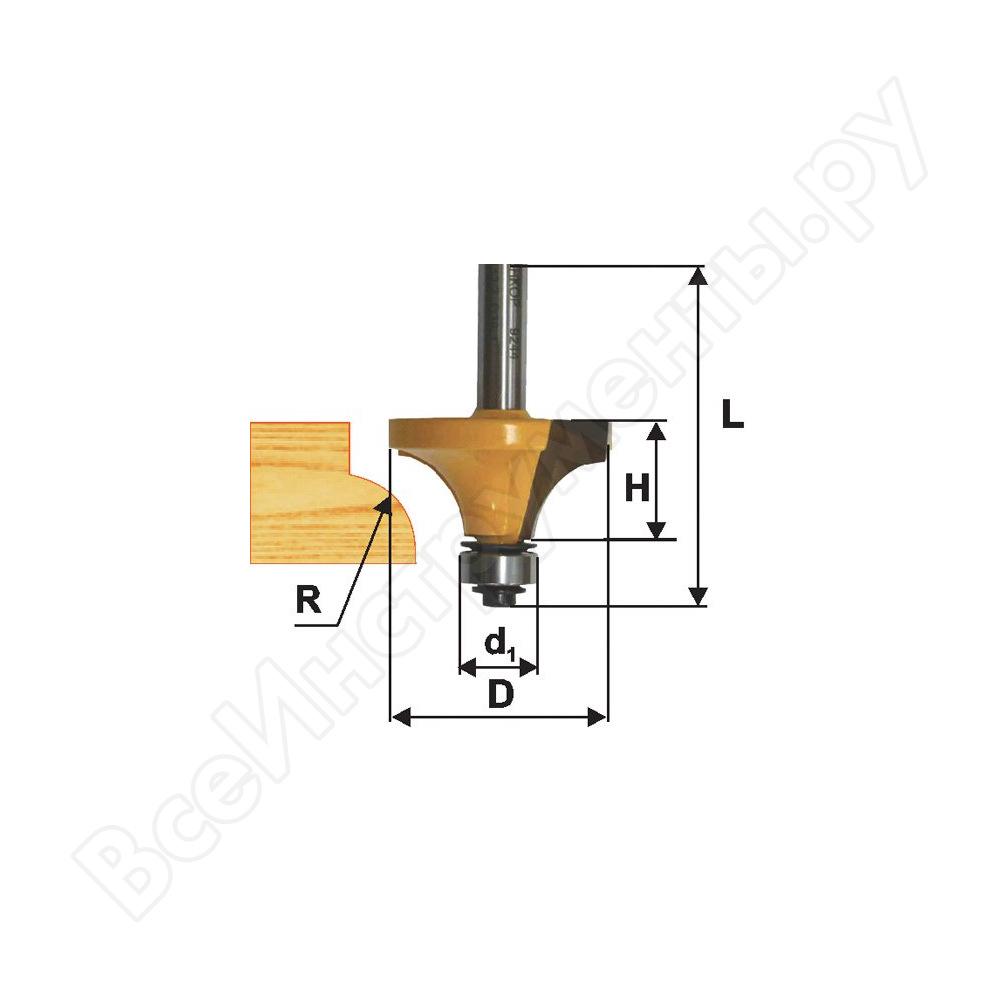

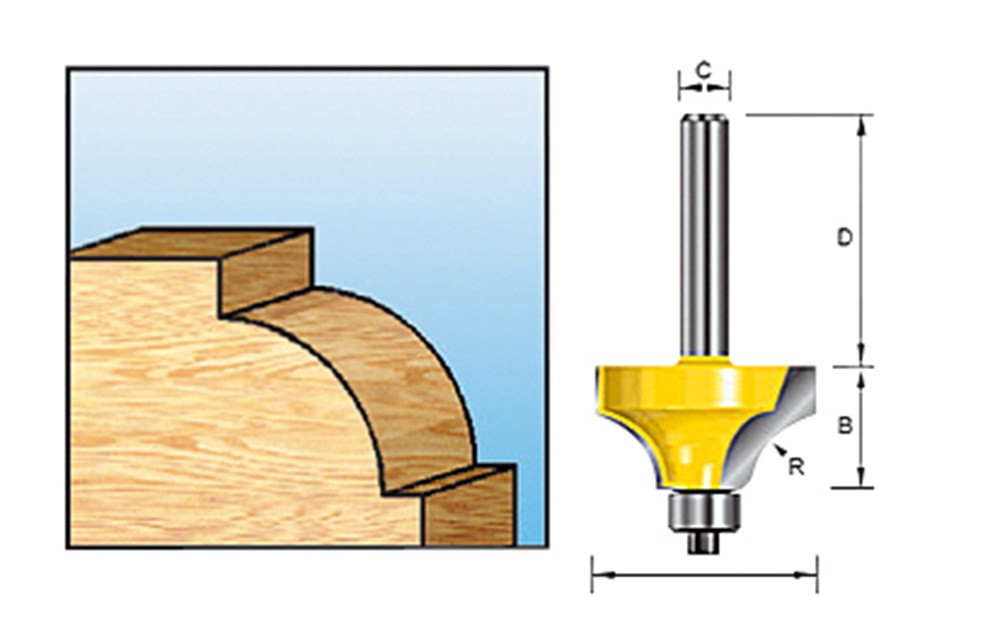

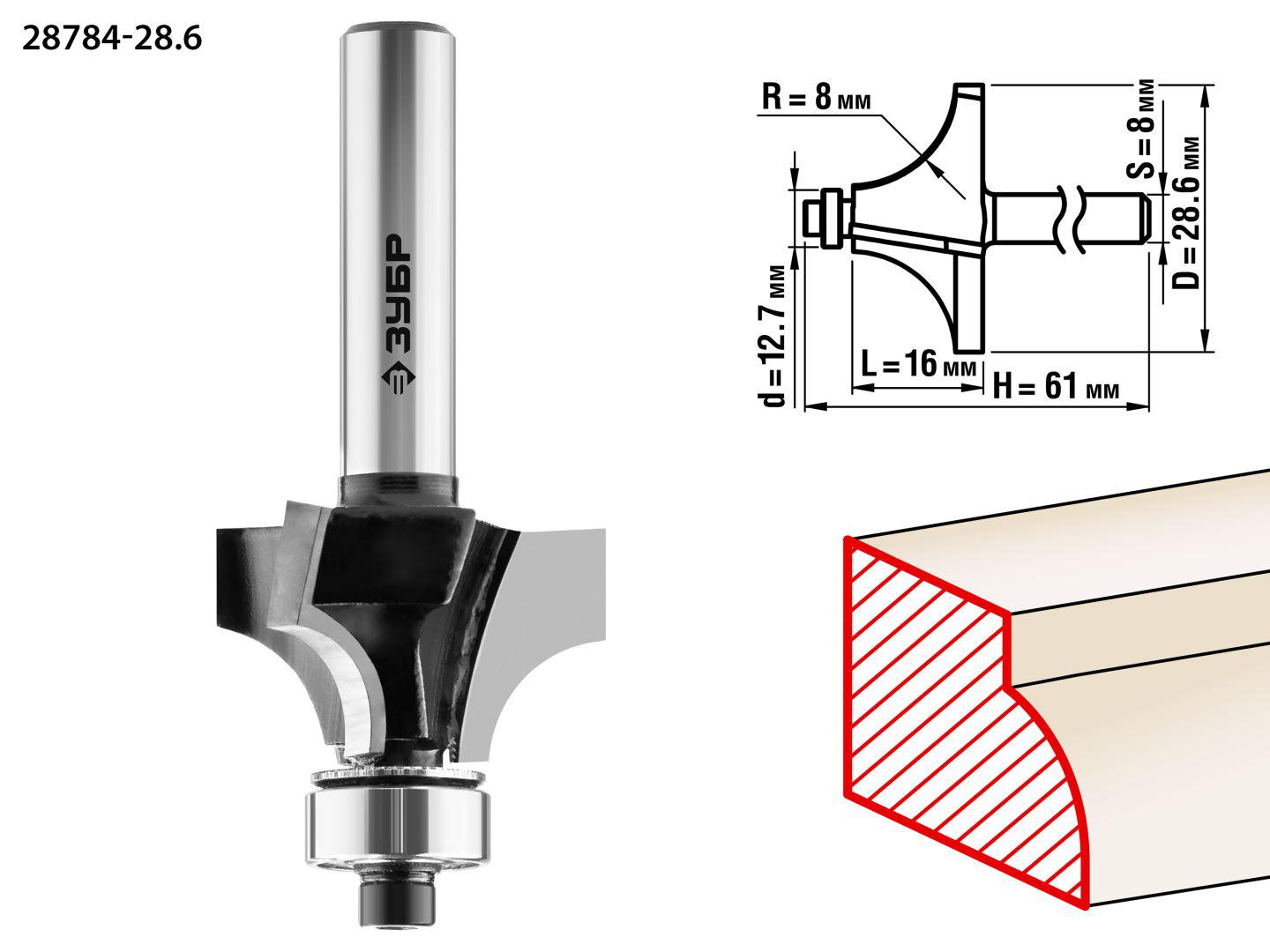

гКалевочнаяЗакругляет кромку, формируя профиль в одну четвёртую окружности
дДисковаяПроделывает горизонтально проходящий паз заданных размеров

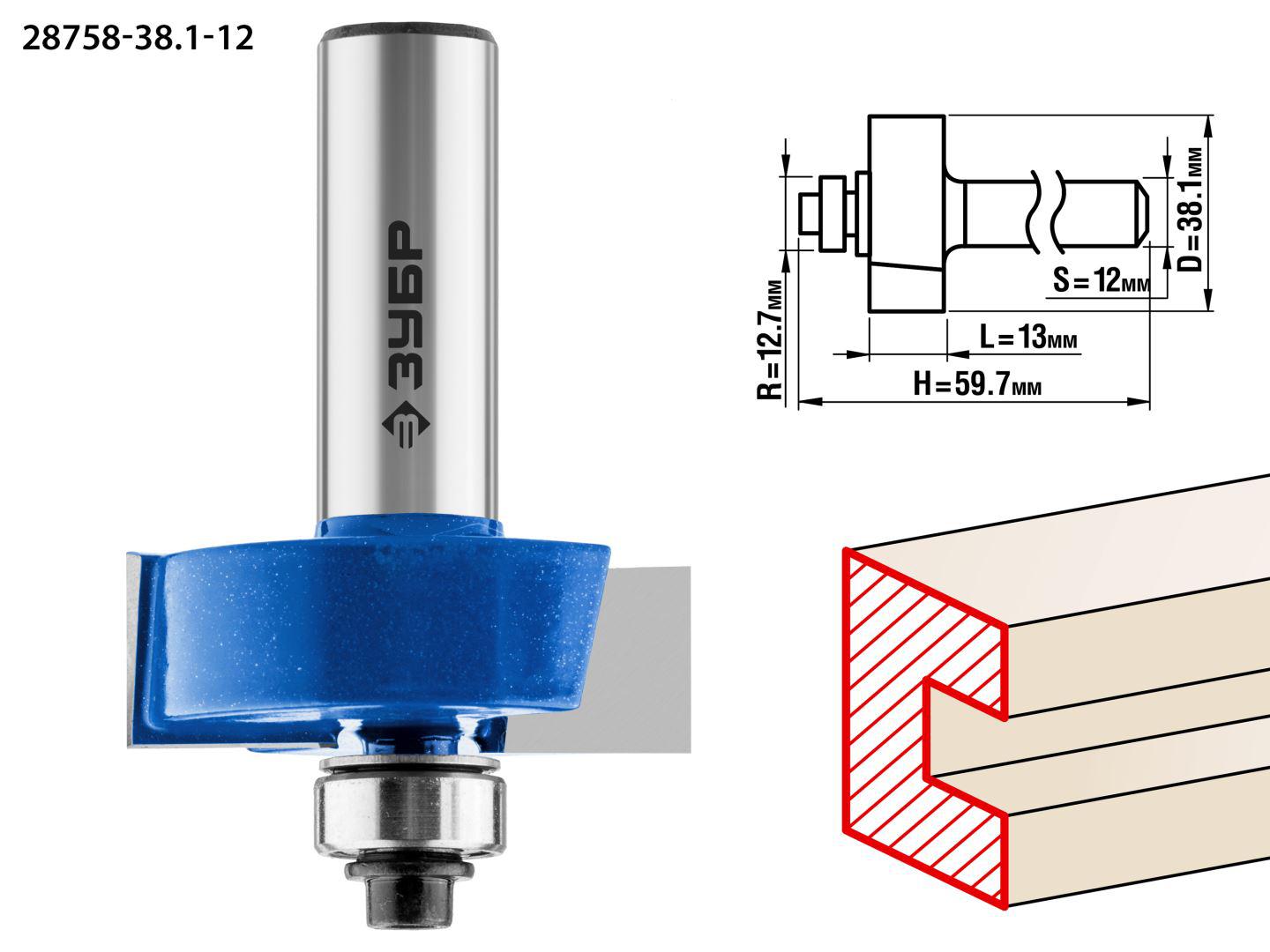

еФальцеваяФрезеровка четвертей различного назначения
жГалтельнаяСоздание галтели на кромочной поверхности с целью повышения её эстетичности

Фигирейные фрезы по дереву для ручного фрезера могут отличаться диаметром и формой

Совет: периодически смазывайте опорный подшипник. Такие меры значительно продлят его эксплуатационный срок.

Пазовые

Пазовые пальчиковые фрезы по дереву для ручного фрезера применяются с целью выборки паза определённой формы, позволяющего осуществить соединение «в шип», и также подразделяются на несколько подвидов:

  • Спиральные. Создают ровный паз в форме прямоугольника, позволяющий осуществить соединение «в шип»;

Спиральные фрезы по дереву для ручного фрезера разных размеров

  • Галтельные. Позволяют реализовать полукруглую или V-образную канавку, с целью декорирования поверхности;

Результат – гладкая полукруглая выемка

  • Т-образные и «ласточкин хвост» создают сложные соединения в шип для сборки предметов мебельного интерьера;

«Ласточкин хвост» позволит осуществить крепление повышенной надёжности

  • Фасонные. Применяются для изготовления мебельных накладок и иных декоративных орнаментов.

Пример фасонной фрезы

Комбинированные

Комбинация двух различных фрез позволяет получить новое режущее изделие

Комбинированная фреза:

  • Представляют собой объединение пазового и шипового режущего элемента;
  • Применяется при создании деревянных щитов. С её помощью надёжно сращиваются все необходимые деревянные фрагменты. Примечательно, что в случае применения данных моделей площадь соединения столярных изделий значительно увеличивается, благодаря чему оно оказывается чрезвычайно крепким.

Пазо-шиповая комбинация позволяет создать готовое замковое соединение

Конечно же, это далеко не все виды ножей, как мы уже отметили выше, для каждой операции можно подобрать специальную фрезу, которая позволит осуществить её легко и качественно.

Совет: фрезы являются расходным материалом, который срабатывается в процессе выполнения обработки элементов из древесины. Этот факт следует учитывать и покупать резцы с запасом, чтобы их точно хватило на реализацию задуманного вами объёма работ.

Заключение

Как видите, приобрести подходящий ручной станок – это ещё далеко не всё. Если же вы хотите иметь возможность осуществления полноценной обработки деревянных изделий, то вам потребуется обзавестись ещё и качественными соответствующими фрезами, каждая из которых применяется для выполнения строго определённых задач. А также от вас потребуются аккуратность и внимательность.

Готовый к эксплуатации комплект разноплановых резцов

Видео в этой статье раскроет перед вами дополнительные материалы, которые имеют непосредственное отношение к приведённой информации.Помните, что правильно подобранный инструмент – это залог успешного выполнения поставленной задачи!

При наличии у вас вопросов, касающихся изложенной темы, можете задать их в комментариях.

rubankom.com

Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте

Ручной фрезер – высокопроизводительное оборудование. При наличии большого количества сменного инструмента им можно пользоваться для выполнения самых разнообразных работ с древесиной. С этой целью разработаны и выпускаются различные типы фрез. Сегодня, мы поговорим о видах фрез и их назначении, а также каснёмся главных критериев выбора.







Классификация и виды фрез для обработки древесины

Фрезы по дереву для ручного фрезера могут быть подразделены на следующие разновидности:

  • Предназначенные для обработки кромок древесины (концевые фрезы). Такой инструмент снабжается направляющим подшипником, который и обеспечивает ровность обрабатываемого края изделия. К этой же категории относятся и спиральные фрезы.

  • Пазовые фрезы с плоским торцом. Для их применения потребуется наличие упора и известный практический навык, поскольку без шаблона получить ровный паз прямоугольной формы практически невозможно.

  • Галтельные фрезы, предназначенные для выфрезеровывания полукруглой канавки в торце деревянного бруска. Такие фрезы также являются достаточно универсальными, поскольку от глубины погружения фрезы в материал зависит размер дуги канавки. Галтельные фрезы с опорным подшипником позволяют получать декоративные мебельные рейки.

  • Пазовые фрезы с V-образным торцом. При их использовании можно получить неглубокую канавку, боковые стенки которой будут наклонены по отношению друг к другу на угол 900. При увеличении глубины внедрения такой фрезы в материал, у паза будут получены ровные стенки.

  • Шиповая фреза с обратным конусом, для получения пазов типа «ласточкин хвост». Такой инструмент незаменим при выполнении ремонтных работ с мебелью, когда один фрагмент удаляется, а второй закрепляется с основой при помощи указанного паза.

  • Конусные фрезы. С их помощью ведут обработку внешних кромок изделия, которые по своей готовности должны иметь фаски строго установленной высоты и угла наклона. Глубина внедрения такой фрезы в древесину может быть ограничена установкой упорного подшипника, подобного тому, который применяется для кромочных фрез.

  • Калёвочные фрезы, используя которые можно получать скруглённые кромки. В набор фрез по дереву для ручного фрезера обычно входят несколько типоразмеров такого инструмента, что позволяет оформлять кромки с различными значениями радиусов закругления. Установка опорного подшипника позволяет, при более глубоком внедрении инструмента в дерево, получать далее прямолинейную кромку.

  • Четвертные фрезы. Они создают не только вертикальную, но и горизонтальную кромку, а потому применяются при изготовлении и ремонте деревянных оконных рам.

  • Дисковые фрезы. Также предназначены для выполнения пазов, но, в отличие от пазовых фрез работают не торцом, а периферией своей рабочей части. Комплект из таких фрез различного диаметра (3…6 мм) позволяет получать пазы с гарантированной глубиной по всей протяжённости участка обработки. Опорный подшипник в этом случае не потребуется. Дисковые фрезы с увеличенной высотой рабочей части иногда называют фальцевыми, и применяют для получения оконных пазов под стекло в деревянных рамах.

  • Комбинированные фрезы объединяют в себе по предоставляемым возможностям шиповые и пазовые виды.

Перечисленными исполнениями фрез по дереву для ручного фрезера можно пользоваться не только при обработке древесины, но и ряда других материалов, в частности гипсокартонных плит, многослойной фанеры и т. п.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Фрезы по дереву для ручного фрезера могут иметь наборное и монолитное исполнения. В первом случае конструкция инструмента представляет собой определённый набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы (иногда, в более дешёвых наборах, вместо твёрдого сплава используется инструментальная сталь, а материалом хвостовика принимается легированная конструкционная сталь).

Во втором случае фреза является монолитным инструментом, который изготавливается из инструментальной стали. Особую разновидность фрез для ручного фрезера образуют насадные фрезы, которые состоят из съёмной пластины, которая затем насаживается на переходной хвостовик. Такие фрезы наиболее технологичны в эксплуатации, поскольку при затуплении режущего лезвия с одной стороны, съёмную пластину можно перевернуть на противоположную сторону, и продолжать пользоваться инструментом.

При выборе набора рассматриваемого инструмента обращают внимание на следующее:

  • Пайка наборных фрез должна быть выполнена таким образом, чтобы инструмент не терял своей продольной устойчивости при длительной обработке, особенно, если заготовкой служат изделия из граба, груши, дуба и других твёрдых пород древесины;
  • В качестве припоев при пайке инструмента должны использоваться марки ПСр40 или ПСр37,5, с повышенным содержанием серебра и меди. Припои иных марок обычно включают в себя никель, который ухудшает прочность соединения пластин с хвостовиком;
  • Термическую прочность наборной фрезы проще всего проверить по тепловой деформации инструмента во время нагрева каждого зуба до температуры 200…2500С: инструмент после такой тепловой обработки не должен допускать биения своей продольной оси на величину более 0,05 мм;
  • Наборная фреза не должна быть изготовлена сварным соединением хвостовика с рабочей режущей частью. Во-первых, в месте сварного шва прочность металла всегда снижена на 15…20%, а, во-вторых, при резких ударах (например, при врезании фрезы в твёрдую древесину) на поверхности сварного шва могут обозначиться сколы. Применение такой фрезы недопустимо.

Особо стоит выделить проблему твёрдости фрез для ручного фрезера. Производители наборов такого инструмента могут быть из КНР. Цена такого инструмента заметно ниже, но снижается также и качество металла, из которого выполнена оснастка. Чаще всего это касается монолитных фрез. Оценить марку стали в обычных условиях невозможно, однако проверку можно выполнить и в домашних условиях. Для этого лучше всего использовать тарированный напильник, после контакта с которым на рабочей поверхности фрезы не должно быть видимых отметин. Это примерно соответствует твёрдости 58…62 HRC.

Долговечность фрез определяется интенсивностью их применения. Качественные наборные фрезы с рабочими пластинами из быстрорежущих сталей обладают наилучшей стойкостью, а монолитные, выполненные из рядовой инструментальной стали – наименьшей.

Как выбирать фрезу по дереву под ручной фрезер?

Приняв решение о покупке набора фрез наивысшего качества, есть смысл проанализировать критерии выбора такого инструмента. В расчёт обычно принимают следующее:

  1. Размеры хвостовика. Данный размер (для импортного набора, произведённого каким-либо европейским брендом, он может указываться в дюймах) определит возможность совместного использования оснастки с ручным фрезером. Проблема не возникнет, если конструкцией фрезера предусмотрены цанговые зажимы. Но и в этом случае диаметр цанги должен быть совместим с диаметром хвостовика. Наиболее распространены неувязки, обусловленные разными мерами длины. Например, хвостовики диаметром в ¼ или ½ дюйма в пересчёте дадут значение диаметра 6,35 и 12,7 мм. Метрические размеры наиболее распространённых типов цанг – 6,8 и 12 мм, таким образом совместить места крепления не удастся.

  1. Материал рабочих лезвий фрез по дереву для ручного фрезера импортного производства маркируются буквенными обозначениями НМ (твердосплавные) и НSS (из быстрорежущей стали). Твердосплавные фрезы отличаются повышенной хрупкостью, поэтому при врезании в твёрдые породы древесины, они могут быстро выкрашиваться. Зато они с успехом могут справиться с фрезерованием алюминия А0 или А00. Если предполагается обработка твёрдых пород древесины, практичнее использовать быстрорежущие стали марок Р6М3, Р6М5 или 10Р6М5.
  2. Расположение лезвий. Они могут быть размещены параллельно оси инструмента, либо под некоторым наклоном. Вертикальные лезвия не режут, а рубят древесину, что практически выражается в значительных ударных нагрузках. В таких условиях работать ручным фрезером довольно сложно, а образованную поверхность придётся шлифовать. Поэтому пластинчатые фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях, когда главным является максимальный съём материала. Наоборот, наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах фрезеровки.

Оптимальный набор фрез по дереву включает в себя две кромочные фрезы (под метрический и дюймовый хвостовик), три концевых фрезы (диаметрами 6,12, 18 мм), две пазовых фрезы ( в том числе одна — под «ласточкин хвост»), по одной фигурной и угловой фрезе. Более продвинутые комбинации используются для целей профессионального фрезерования древесины.

proinstrumentinfo.ru

Ручной фрезер по дереву: виды, применение, выбор инструмента



Ручной фрезер по дереву — устройство, которое должен иметь в арсенале любой мастер, занимающийся обработкой дерева.  В производстве применяют стационарные фрезерные станки. В небольшой мастерской или домашнем хозяйстве используют ручные фрезеры.

Что такое ручной фрезер по дереву

Это электроинструмент вращательного типа, рабочей частью которого является фреза, закреплённая в цанговом патроне. Положение относительно поверхности обеспечивается опорной платформой (подошвой) или направляющей конструкцией. Фрезер применяют для обработки и декорирования поверхностей, нарезки пазов, профилирования, изготовления различных деталей и прочих работ по дереву.

Как и любой другой электроинструмент ручные фрезеры можно разделить на две категории: профессиональный и бытовой. Разница будет заключаться в мощности, назначении, функционале и прочих технических показателях, свойственных каждой из категорий.

Ручной фрезер по дереву может быть универсальным и подходить для выполнения большого количества операций, начиная от сверления отверстий и заканчивая работой со сложным узором. Кроме того, существуют профессиональные модели, имеющие узкую специализацию. С их помощью можно выполнять определённый вид работ. Назначение может быть любым: от снятия лака с поверхности до нарезания пазов определённой конфигурации.

 Функционал инструмента

Основное назначение ручного фрезера по дереву — изготовление деталей для мебели, декоративных изделий и столярные работы. Используя доступный функционал и соответствующие расходники не составит труда выполнить следующие операции:

  • сверление отверстий любого диаметра и формы;
  • черновое выравнивание поверхностей и контуров деталей;
  • нарезка пазов, шлицов, шипов;
  • резка и подгонка соединений деталей;
  • изготовление посадочных пазов под фурнитуру;
  • профилирование прямой или фигурной кромки;
  • выполнение декоративной резьбы.

Конструкция универсального фрезеровального инструмента предусматривает использование различных насадок и направляющих приспособлений. Это значительно увеличивает функционал и точность обработки. Для этого используют специальные направляющие шины, упоры, копировальные кольца и шаблоны (кондукторы), циркуль-штанги и прочие приспособления.

Виды фрезеров и их особенности

Характер выполняемых работ и их объём определяет наличие того или иного вида фрезера. В мебельном производстве фрезерование является одним из основных процессов, для которого лучше подойдут узкоспециализированные модели. Для бытового использования или в небольшой мастерской выгоднее иметь универсальную модель, подходящую для выполнения основных операций. Штанговый (вертикальный или погружной), является самым распространённым и универсальным видом. Подходит для основных работ в домашних условиях, а также применяется на производстве. Кромочный (окантовочный), предназначен для нарезки пазов, канавок, снятия фаски. Подходит для аккуратной обработки ламинированных или шпонированных деталей. Используется в основном на производстве. Ламельный, предназначен исключительно для нарезки пазов. Присадочный (дюбельный), специализированный электроинструмент для сверления парных отверстий под шканты. Применяется в мебельном производстве.

Комплектующие и расходники для ручного фрезера по дереву

Главный расходник — фрезы. Каждая предназначена для выполнения определённых операций и подбирается с учётом размера и формы выемки или отверстия. Существуют следующие разновидности фрез:

  • пазовые: прямые, фасонные, «ласточкин хвост;
  • кромочные (повторяющие): прямые, калёвочные, конусные, фигурные, фальцевые;
  • фигирейные: (односторонние и двухсторонние): горизонтальные, вертикальные;
  • дисковые;
  • конусные;
  • комбинированные.

Рабочая часть фрезы может иметь диаметр от 2-х до 73-х мм. Диаметр хвостовика: 6 мм, 8 и 12 мм. В связи с этим неплохо иметь в арсенале сменные цанговые патроны.

Для сверления отверстий небольшого диаметра возможно использовать обычные свёрла по дереву. Хороший набор не помешает.





Особенности работы с инструментом

Универсальность и широкий функционал обуславливают некоторые особенности использования ручного фрезера. Они заключаются как в умении работать инструментом, так и в соблюдении определённых правил.

Необходимо выбирать фрезы, соответствующие виду предстоящей работы. Твёрдость материала (древесины) также влияет на выбор. Для мягкой древесины подходят фрезы с режущей частью из лёгкого материала, твёрдые породы дерева требуют применения твёрдых режущих частей.

Скорость вращения также имеет значение. Обработку фрезами большого диаметра выполняют на небольших скоростях и, соответственно, чем тоньше фреза, тем выше обороты.

Слово «ручной» не означает, что инструментом возможно работать только, удерживая его руками. Большинство моделей допускают крепление к рабочему столу. Обработку мелких деталей удобнее производить закрепив устройство.

Закрепив устройство шпинделем вверх и используя различные приспособления, как заводские, так и самодельные можно собрать универсальный станок.

Как правильно выбрать и на что ориентироваться

Для правильного выбора необходимо определиться с видом фрезера. Технические параметры влияют на производительность, точность и удобность использования. Мощность, для несложных операций в бытовых условиях будет достаточно от 400 до 750 Вт мощности. Если предполагается использовать инструмент в небольшой домашней мастерской, выбор следует остановить на моделях от 800 до 1250 Вт. И, наконец, для профессиональных работ подойдут устройства более мощные, потребляющие до 2000 Вт. Скорость вращения, от этого параметра зависит возможность работы с материалами различной твёрдости. Чем ниже обороты, тем мягче должен быть обрабатываемый материал. Количество оборотов в минуту может иметь диапазон от 7 до 30 тысяч. Подошва, устройства высокого качества имеют литую подошву. Она является основой, к которой крепятся направляющие детали, штанги и регулировочные узлы. Основание должно иметь защиту в виде пластиковой накладки, которая предотвращает повреждение обрабатываемых поверхностей. Штанговый механизм, он должен работать плавно и без усилий. От качества деталей механизма зависит производительность и точность обработки. Цанговый патрон, лёгкие модели рассчитаны на использование фрез малого и среднего размера с хвостовиком до 8 мм. Мощные и тяжёлые фрезеры могут работать с оснасткой больших диаметров, что подразумевает наличие толстых хвостовиков до 12 мм. Ход фрезы, глубина фрезерования моделей бытового назначения лежит в пределах 50 мм. У профессионального инструмента этот показатель может ровняться 70 – 80 мм.

Кроме основных характеристик также следует учитывать возможность регулировки скорости вращения. Регулировка бывает ступенчатой или плавной. У хорошего инструмента переключатель скорости располагается так, чтобы его нельзя было случайно задеть.

Не стоит гнаться за высокими показателями мощности. Чем мощнее инструмент, тем он тяжелее и выполнять тонкую работу будет сложно.

Важным показателем является наличие плавного пуска и стабильность оборотов двигателя под нагрузкой. Продолжительность непрерывной работы влияет на производительность.

Выбирая любой инструмент, в том числе ручной фрезер предпочтение следует отдавать известным производителям. При выборе не слишком дорогих моделей для бытовых нужд следует обратить внимание на таких производителей как Интерскол или Makita. Профессионалы обычно отдают предпочтение DeWalt, Bosch, Festool, Black&Decker.

prosto-instrumenty.ru

ручные работы со станком, виды и цена

Если вас интересует столярное дело, то вам необходимо разобраться в том, как работать ручным фрезерным станком, а также с материалами самого станка, и за какую цену вы готовы его купить. Фрез дает возможность создавать различные поделки, не прилагая к этому никаких усилий.

Но, перед тем как начать работать ручным фрезером, необходимо для начала познакомиться с особенностями использования и устройства инструмента, а также непосредственно с техникой работы. Научившись работать с фрезой по дереву, вы сможете украшать двери, мебель, и остальные деревянные предметы. А если есть желание, то можно даже запустить свой собственный бизнес, предварительно рассчитав все цены и затраты на дополнительные детали.

Что можно сделать с помощью ручного фрезерного станка по дереву

Фрезой по дереву можно делать работы разной сложности и различного характера. По большому счету, фрезер — это устройство, которое совершает множество вращений на высокой скорости, делая отверстия нужного размера и формы. Кроме того, к комплекту можно докупить несколько полезных деталей, которые помогут вам выполнять и другие работы.

С помощью этого инструмента можно делать фрезеровку пазов, канавок и четвертей. Создавая с помощью фрезера отверстия, являющиеся, чаще всего, элементом декора или частью сборной конструкции, причем, цена самостоятельно изготовленной детали будет дешевле, чем заказанная.

Прежде чем начать работы с фрезерным станком по дереву, необходимо рассмотреть все особенности каждого из существующих видов работ. И начнем мы с профилирования.

Фрезером по дереву можно профилировать карнизы, наличники, штапики, плинтуса и другие изделия. Не всегда и не во всех фрезерных наборах пристствуют нужные инструменты, впрочем, вы всегда можете купить подходящую фрезу отдельно или выбрать даже целый набор, цена одного инструмента в этом случае будет ниже. Эти работы производятся специальной кромкой, как правило, такая обработка применяется во время производства мебели, а также это великолепный способ украсить изделия из дерева.

Фрезером по дереву можно декорировать края различных сложных изделий, сделав поистине уникальные вещи, цена которых в продаже очень высока. У любого домашнего мастера должно быть своё представление о том, как будет выглядеть уже готовое изделие, потому на выходе часто получается настоящий шедевр. Начинающим за эту работу лучше взяться уже тогда, когда они наберутся уже хотя бы небольшого опыта. Профессионалы рекомендуют делать данную работу только с помощью шаблона, который всегда можно купить отдельно или выбрать среди тех, которые прилагаются в набору инструментов.

Фрезер по дереву дает возможность решать множество обычных бытовых задач, например, выполнить углубление в двери для установки замка. В промышленных условиях чаще всего используется специальные фрезерные станки по дереву, а для дома можно выбрать и простой ручной инструмент, при этом цена его будет гораздо дешевле.

Во время работы с фрезером вам будут необходимы разные приспособления и инструменты. Их список будет изменяться с учетом того, какую именно работу вы будете выполнять. А от того, какого качества будут сами инструменты, во многом зависит цена.

Как правило, применяются следующие:

  • ДСП;
  • Электра лобзик;
  • Шурупы, железные пластины;
  • Электрическая дрель со сверлами;
  • Напильник;
  • Респиратор и спецодежда;
  • Шаблоны.
Как выбрать фрезу для станка

Во время обработки изделий по дереву применяются специальные фрезы. Подбирать их нужно с учетом вида предстоящей работы и цены. Не забывайте также про вид обрабатываемого материала. Каждый из них требует использование соответствующих фрез, а также свои особенности, чем выше качество тем выше цена, но также и долговечность рабочего материала.

Фрез — это часть конструкции фрезерного инструмента. Фрезер состоит из хвостовика и рабочей режущей кромки. Фрезы между собой могут, различается особенностями конструкции в форме режущей части, материала изготовления и размером.

Для обработки мягкого дерева подойдут фрезы из легкого материала. Если вам необходимо обрабатывать более твёрдую древесину, необходим твердый фрез.

Есть общепринятая классификация этого элемента конструкции. Фрезы делятся на несколько образцов:

  • Конусообразные. С их помощью можно делать обработку дерева разных пород под разными углами;
  • Профильные. Используются для декорирования разных изделий из дерева;
  • V -образные. Дают возможность делать отверстия в 45 градусов. Как правило, применяются для нанесения различного рода надписей на поверхности деревянных изделий;
  • Прямоугольная. Используется для обработки пазов;
  • Дисковые. При помощи этих изделий из дерева можно изготавливать горизонтальные пазы разной глубины и ширины;
  • Калевочные. Применяются для закругления края;
  • Гальтельные. Дают возможность создавать галтели на кромках деревянных изделий;
  • Фальцевые. Используются во время фрезеровки четвертей;
  • Ласточкино гнездо. Сделано специально для выполнения шиповых соединений открытого и скрытого вида.

Помимо этого, есть классификация фрез на безподшипниковые и подшипниковые. Ручной инструмент без подшипников при любых фрезах дает возможность обрабатывать материал в любом нужном месте.

Как установить фризу

Для начала фрезу нужно установить на нужную глубину. Это происходит в таком порядке:

  • Подберите фризу для создания необходимого отверстия в дереве;
  • Установить патрон в хвостовик так, чтоб погружение находилось не более 20 миллиметров;
  • Разверните патрон до щелчка и зафиксируйте ключом его гайку;
  • Для установки фрезера на нужную глубину применяйте специальное устройство, которое называется подвижный ограничитель заданной глубины;
  • Поставьте ручку точной настройки в положение между плюсом и минусом.

Перед тем, как начать обработку готового изделия, непременно проверьте, как глубоко фреза будет входить на уже готовом образце. Если вход будет не таким, как надо, то вы можете сами поставить необходимую глубину на станке с помощью предназначенной для этого специальной ручки.

Как работать с фрезерным станком по дереву

Самое важное это правильно поставить регулятор скорости вращения станка. Если это не выполнить, то заготовка может прийти в негодность. Еще большим риск порчи изделия становится во время работы с большим фрезом по диаметру.

Частоту оборотов выбирайте в соответствии с учетом характеристик материалов и особенности предстоящей работы. Чем правильней частота вращений фрезы относительно характеристик обрабатываемого дерева, тем более чистой и качественной будет работа.

Выбирая больший диаметр фреза, частоту вращения необходимо снижать. Например, фрезом размером 1 сантиметр можно работать на скорости приблизительно 20 000 оборотов в минуту, а фризой с сечением в 4 сантиметра нужно работать на скорости не более 10 000 оборотов в секунду. В комплектации с любым фрезом независимот от цены непременно идет инструкция. Удостоверьтесь в её наличии во время приобретения инструмента. В инструкции описаны все требования, которые нужно соблюдать для получения качественного результата.

При работе вы можете держать фрезерный станок руками либо зафиксировать его на столе. Небольшие изделия обрабатывать предпочтительней и удобней именно на столе. В этом случае работа будет наиболее качественной. Крепление фрезера на такого вида стол, происходит с помощью шпинделя сверху. Если нужно, вы также можете приобрести этот станок или собрать его руками, при этом цена его будет намного дешевле.

Фрезеровка дерева на столе требует таких правил:

  • На поверхности стола необходимо установить линейку под форму, которая будет в дальнейшем вырезаться. Если будет делаться полукруг, используются дугообразные направляющие. При создании линии эти направляющие обязаны также быть ровными;
  • Во время работы с деталями переменного профиля используйте узкие линейки с овальным торцом. Фиксируйте их перпендикулярно относительно обрабатываемой поверхности;
  • Во время работы с фрезером помните о том, что по обрабатываемому материалу фрезер необходимо передвигать только в обратном направление, относительно передвижения фрезы. Иначе, вы можете не удержать фрезеровочный станок и нанести себе травму.
Приспособление для работы с фрезерным станком

Даже простая прямая рейка может значительно упростить работу краев материала. За продолжительное время работы опытные мастера накопили много секретов, которые значительно расширяют возможности ручного фрезерного станка по дереву. От качества насадок тоже многое зависит, несмотря на то, что цена может быть чуть выше, эффект может быть намного лучше чем от более дешёвой.

В случае когда паз имеет точно такую же ширину, как и фрез, на концах направляющих необходимо установить специальные упоры, которые должны перекрывать подошвы фрезера.

Если ширина фрезы будет меньше, чем углубление либо паз, то необходимо прибавить еще одну удлиненную управляющую, чтобы вышла конструкция в форме рамки. Внутри данной рамки будут находиться все функции подошвы фрезера для дерева.

Для упрощения и ускорения пазов возьмите несколько различных по размеру брусьев и прикрепите их при помощи дверных петель. По размеру бруса скрепляются струбцинами к установленной заготовке. Самая маленькая доска обязана иметь ширину, которая соответствует расстоянию между краем подошвы и шпинделю. Сперва на заготовке отмечается середина паза, после, приспособление укладывается на край откидной половины, затем можно отставлять створку и делать дальнейшую работу фразировки дерева.

Делать фрезеровку окружности намного проще, если есть в наличии циркулярный круг для упора. Выполните в середине круга небольшое отверстие и установите в него острие до упора. В случае когда центр будет расположен за пределами изделия, можно просто-напросто наклеить слой бумаги на фрезер доски, и уже затем сделать необходимое полое пространство.

Плоская фреза с округлыми краями дает возможность без особых усилий выровнять поверхность на заготовке с ярко выраженной структурой на древесине. Например, изделия из клёна. Конструкция этого устройства включает в себя плоское основание и корыто с одинаковым по высоте сторонами, и плоское основание, его ширина в два раза больше ширины лотка. Фрезер крепится в центре этого основания, а изделия укладываются в эту решетку. Сам процесс похож на процедуру циклования, но делается гораздо быстрее и на более высокой скорости. Чтобы сделать легче выравнивание, выбирайте основание из оргстекла.

Прямые соединения ласточкин хвост и шипы делаются с использование специального шипорезного оборудования. В комплекте с этим устройством собственно находятся и фрезы. Применять какие-либо иные категорически запрещено.

Техника безопасности

В комплекте с любым устройством находится инструкция изготовителя. Здесь описываются все технические параметры и даются все советы по безопасности и использованию работы с фрезером. Нужно соблюдать ряд определённых правил, которые дают возможность минимизировать вероятность нанесения себе травм.

Если вы завершаете работу с фрезером убедитесь, что все приборы отключены от электропитания.

Важно! Во время работы с ручным фрезером будьте предельно сконцентрированы и сосредоточены. Выберете устойчивую позицию, дабы не утратить равновесие, и крепко держите фрезер в руках.

Сама деталь, которая обрабатывается, также, обязана быть надёжно и прочно зафиксирована. Нужно держать фрезер крепко. Во время касания фрезера с заготовкой может возникнуть очень сильный ответный удар. Если вы начнете держать инструмент не сильно крепко, то он, возможно, может вырваться из ваших рук и вас травмировать.

Подводя итог

Работая в подходящей спецодежде, проследите, чтоб не было свисающих частей материала, которые могут намотаться на фрезер. Непосредственно одежда не должна быть очень свободной, также, советуем надеть респиратор, чтобы защитить легкие дыхательные пути от вредной пыли. Именно так, нужно работать с ручным фрезером. Непременно запомните условия техники безопасности, которые выполняются в соответствии с требованиями инструкции!

Оцените статью: Поделитесь с друзьями!

stanok.guru

классификация, конструкции, типы, как выбрать

Обработка изготавливаемых деталей фрезером – представляет множество возможностей. Детали с необходимыми пазами, канавками различной формы необходимы для качественной отделки. Операции по работе ручным оборудованием по дереву выполняются специальным инструментом — фрезами. Каждый тип действий предусматривает отдельную разновидность используемой оснастки.

Фреза по дереву

Классификация и виды фрез для обработки древесины

Электроинструмент для работы с пиломатериалами – фрезер ручного типа. Поверхности деталей, изготовленных из древесины подвержены выполнению работ при помощи специальных приспособлений. Изготовка изделий, требующих наличие необходимых пазов, выемок и углублений подразумевает использование фрезера по дереву. Перед началом, нужно приобрести оснастку, предназначенную для конкретных целей согласно конфигурации изделия.

Выбор инструмента, обрабатывающего дерево происходит согласно спецификации поделок. Профессионалы имеют достаточный опыт и навыки, чтобы использовать нужное оборудование. Фреза по дереву имеет множество назначений:

  • При кромочной обработке используется, чтобы соединить заготовки путем сращивания пазов.
  • Изготовка выемок для использования, установки навесных петель, других приспособлений.
  • Изготовление декора – в данном случае используется резак изготовки рисунка или при процессах по дереву со сложной конфигурацией.

Инструмент сильно различается типом конфигураций, назначению. До начала производимых действий с деревом, необходимо определить тип и виды, используемых для заготовок. Единица измерения хвостика исчисляется в миллиметрах либо дюймах, в зависимости от типа используемого фрезера. Распространенными вариантами являются виды фрез диаметром от 6 до 12 мм. Стоит сконцентрировать внимание, что использование дюймовой цанги и миллиметрового хвостика недопустимо, так как это может вызвать поломку оборудования, либо травматизму.

Разнообразие фрез по дереву

Производителями комплектов предусматривается различные модификации. На строительном рынке имеется большой выбор видов фрез ручного фрезера, в зависимости от назначения и используемого при изготовлении материала. Оснастка ручного устройства может быть использована для обработки пластика и металла, но наибольшее распространение получила в обработке древесины. Основные разновидности по работе с древесиной.

  1. Изготовление пазов, формирование углублений производится торцевыми типами фрез.
  2. Пазовые, используемая цилиндрическая фреза по дереву обрабатывает необходимый паз прямоугольной формы.
  3. Фасонные оснастки по дереву используются в фигурных углублениях, кромках, позволяют придать уникальности изделию.
  4. Кромочные изготовлены в конструкции с подшипником, что позволяет изготовить изделие по шаблону.

Важно помнить, что наличие подшипника в ручной фрезе подразумевает его техническое обслуживание. Необходимо смазывать вращающийся элемент тонким слоем, данное действие выполняется по желанию продолжительного срока службы инструмента.

Концевые фрезы

Концевая фреза по дереву

Концевые приборы в конструкции и внешнему виду схожи с обычным сверлом. Отличительной чертой является отсутствие конусной части на конце фрезы. На торцевой части, расположенной к боковым сторонам под углом 90 градусов изготовлены зубья резки. Конструктивная особенность позволяет выполнять различные операции. К основным видам производимых работ относятся:

  • Изготовка изделий с пазами определенной глубины, сквозных отверстий.
  • Раскрой изделий.
  • Сверление, либо обработка кромок детали.

Основными функциями ручного фрезера концевого типа фрез предусмотрено получение в детали пазов замков и петель, устанавливаемых в дверях. Комплект отличается многофункциональностью, с помощью подготовленного оборудования и грамотного подхода можно выполнить множество интересных элементов.

Кромочные фрезы по дереву

Разнообразие кромочных фрез

Кромочные приборы применяют для изготовления разнообразного вида кромок и выемок. Изделия из древесины поддаются обработке ручным фрезером с кромочными фрезами полной обработке. Кромочный вид наиболее распространен в использовании и имеет множество модификаций:

  • Профильные наборы обрабатывают детали таким образом, чтобы придать необходимую форму краям.
  • Калевочными имеется возможность округлить на четверть окружности край детали.
  • Конусные снимают фаску, угол которой зачастую составляет 45 градусов.
  • Дисковые служат для изготовления фасок в деталях, делая возможным последующие соединения.
  • Фальцевые обрабатывают деталь с кромки, оставляя четверть от высоты.
  • Галтельные необходимы для изготовки желобки, которая выведена в четверть окружности.

Кромочные фрезы по дереву, используемые для ручного фрезера зачастую оснащены подшипником, функции которого ограничить глубину необходимой обработки. Вылет регулировки площади обработки производится регулировкой на самом инструменте. Выполнение обработки массивных деталей требует множество попыток. Ручным фрезером производится работа по дереву в несколько этапов, пока не начнет действовать упорный подшипник.

Пазовые фрезы по дереву

Пазовые фрезы по дереву и их размеры

Основное предназначение вида пазовых по дереву – изготовка пазов с помощью ручного электроинструмента. Разновидностей приспособлений достаточно, пазовая фреза, позволяет выполнять действия по дереву ручным фрезером. Основные виды пазовых фрез:

  • Спиральные, напоминающие сверло, сформированы с винтовой кромкой внешнего типа. Дают возможность изготавливать детали с выемками и пазами с прямым углом.
  • Галтельные – выполнены с закругленным наконечником.
  • Конические зачастую используют для действий с плоскостями.
  • Фасонные позволяют изготавливать углубления необходимой структуры.
  • «Т» образные, фрезы «Ласточкин хвост».
  • Комбинированные применяются при стыковке деревянных деталей большого размера.

Большинство видов выполнены в монолитном формате, реже встречаются оснастки из твердосплавного металла.

Копировальные фрезы

Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.

Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками. Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Рассматриваемые инструменты подразделены на несколько основных категорий, классифицируется по типу и назначению. Они выполняют свои функции не только под осевой нагрузкой, имеют возможность перемещения во время работы, за счёт наличия боковых кромок. Режущие кромки, точнее их количество, напрямую зависит на качество выполняемых действий ручным фрезером.

Используемый инструмент, предназначенный для обработки принято считать ручной фрезер. Существуют средства исполнения корончатого типа, они позволяют выполнять работы обыкновенной дрелью. В таком случае, фрезерная головка, применяемая по дереву, выполняет роль обработки кромок, изготовления простых отверстий.

Нож для фрезы по дереву Фрезерная головка

Оформление и изготовка изделий с пазами необходимой глубины, размеров осуществляется с помощью торцевых фрез. Ножи, используемые для фрезы по дереву подвергаются немалым нагрузкам. Предотвращение излишней обработки сказывается, за счет использования подшипников. Торцевые фрезы для ручного фрезера позволяют создавать соединения деревянных конструкций посредством системы шип/паз.

Чтобы изготовить на дереве необходимое отверстие, понадобится борфреза. В большинстве случаев такой инструмент используется при промежуточной обработки. Шарошки позволяют «раскрыть» отверстие на необходимую глубину, после производятся дальнейшие действия.

Типы конструкции фрез

Существует множество конструкций и разновидностей оснастки к ручному деревообрабатывающему станку. При выборе инструмента стоит обратить внимание на предназначение, устройство оборудования. Форма заточки фрез может быть двух видов – винтовая и прямая. Использование прямой формы заточки может привести к быстрой порче оборудования, а конечное изделие может получится имея выбоины и заусенцы.

Для работ по дереву ручным фрезером наиболее лучшим вариантом становится использование инструмента винтовой линией расположения зубьев. Единственным минусом является невозможная заточка подручными средствами, чтобы произвести возврат былой остроты, необходимо воспользоваться специальным оборудованием. Используя фрезы, для работ ручным фрезером по дереву следует обратить внимание на угол заточки. Деревянная поверхность наилучшим способом подвергается обработке инструментом, угол заточки которого составляет не более 90 градусов. Конструкцией предусмотрен эффективный вывод стружки, тем самым достигается максимальное действие инструмента.

Конструкция электрофрезера Схема сборки фрезерного станка
Сборные

Наиболее распространенный вид на рынке – сборные. Состоит из болванки, наваренными поверх кромками. Простое изготовление делает их наиболее привлекательных для изготовителя. Относительно невысокая цена позволяет не тратить время на заточку, а просто заменять на новую при потере остроты.

Со сменными режущими кромками

Фрезы со сменными кромками. Имеют сменные режущие кромки, когда происходит потеря остроты ножа с одной стороны, возможно перевернуть инструмент, далее продолжать работу.

Монолитные

Фрезы монолитного типа имеют в основании режущие кромки. Отличаются повышенной прочностью, однако после не продолжительной работы и последующей заточки деталь быстро теряет режущие свойства.

Типы лезвий фрез

Используемые при изготовлении материалы для фрез по дереву отличаются некоторыми характеристиками. Первый тип материала – быстрорежущая сталь. Товары, которые изготавливаются из данного материала, маркируются символами HSS. Ручным инструментом, использование оснастки такого типа, будет легко обработать мягкую древесину. Благодаря заостренным свойствам, скорость работы увеличивается в отношении к твердотельной фрезе.

Режущая часть может быть изготовлена из твердосплавных металлов. Такие изделия обозначены HM, преимущественно используются при обработке твердых пород древесины. Отличительной особенностью является прочность и стойкость к повышенным температурам. Качественно обработать мягкие породы дерева такой фрезой будет затруднительно, так как частота выполненных действий заметно отличается от быстрорежущих материалов.

Функциональные наборы фрез

Зачастую можно встретить в продаже функциональные наборы, которые состоят из двух или более элементов. В данный набор входят приспособления и насадки для фрезера по дереву. Основное предназначение таких наборов – обработка двух или более деталей для получения однотипных соединений. Например, существует набор из 2-х фрез, одна из которых формирует кромку внутри изделия, а вторая позволяет сделать пазовую часть.

Существуют универсальные варианты, которые благодаря конструкции могут использоваться в различных целях. Разборная часть предполагает замену ножей для фрезы, после чего производятся работы с деревом.

Стоит отметить, что наличие стола для хранения всех видов оснастки к оборудованию сократит время на производимые действия, а также существует возможность соорудить подобие фрезерного станка. Установив на стол подвижные упоры, мастер расширяет круг возможностей инструмента для работ по дереву.

Сферы применения

Использование любого типа оборудования предполагает опасные работы с вращающимися элементами. При работе с деревом необходимо помнить о технике безопасности. Выполнение сложных элементов не производится в один подход, кромки фрезы должны быть заточены для наилучшего результата.

Мастерская, оборудованная фрезером по дереву Фреза по дереву в работе Резьба по дереву фрезером

Приступая к выполнению, следует понимать какой тип фрезы необходимо использовать. Высокую распространенность получил инструмент кромочной категории. Данная категория дает возможность производить практически все виды работ по дереву собственноручно. Пазовые или цилиндрические фрезы служат в основном для изготовления углублений в торцах материала.

Как выбирать фрезу по дереву под ручной фрезер

Выбор фрез на рынке стройматериалов очень богат. Ценовой диапазон разнообразен, не всегда возможно определиться, правильно ли делается покупка. Необходимо придерживаться нескольких основных условий для правильного выбора фрезы по дереву.

  1. Качество. Стоит обратить внимание на внешний вид детали. Изделие должно быть без заусенцев, иметь качественную резьбу, посадочные места.
  2. Термическая прочность указывается в паспорте, чем выше, тем лучше и надежнее при дальнейшем использовании.
  3. Материал припоя, а также соединение хвостика с частью, ответственную за резку.

Качество пайки изделия играет немаловажную роль при действиях с пиломатериалом. Тогда, когда выполняются работы с твердыми породами дерева, необходим определенный запас прочности инструмента. Припой делится на виды и марки, при покупке необходимо обратить внимание на его качество во фрезе. Желательно обращать внимание на инструмент, марка припоя которого не ниже ПСр 37.5. Чем выше цифра – тем лучше показатели надежности, качества детали. Марка обозначается в составе количеством меди и серебра. При соединении способом сварки, использование фрезера становится небезопасным и бессмысленным.

Монолитные фрезы необходимо проверять перед использованием. Качество металла определяется надпилом. Если появились заметные царапины или трещины, значит стоит отложить данный инструмент. Оптимальная твердость металла от 58 единиц. Качество выполняемых работ ручным фрезером напрямую зависит от наличия приспособлений и комплектов.

Подбор необходимого инструмента правильный путь к хорошему результату при работе с деревом. Фреза, изготовленная для фрезера по дереву должна отвечать всем стандартам и быть качественно изготовленной. Существует множество наборов, которые предназначены для работ по дереву. Качественный комплект гарантирует не только выполненные поставленные задачи, но и безопасную работу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Пазовая фреза по дереву: назначение, классификация и способы применения

Все фото из статьи

Современный электроинструмент открывает широкие возможности перед мастером и позволяет создавать настоящие произведения. Пазовые фрезы по дереву для ручного фрезера необходимы для выделки изделий разных форм, в том числе со сложным профилем. Приспособления такого рода имеют довольно узкую специализацию и используются для выполнения определенных операций.

Фото разных типов пазовых фрез и способов их применения

Изделия, используемые в деревообработке, должны соответствовать требованиям ГОСТ 11290-80 и 11291-81. Специалисты различают два их основных типа: дисковые и прямые. Первые применяются на специализированных станках или автоматических линиях. Вторые получили распространение в основном для применения на ручном инструменте с электрическим приводом.

Назначение

Часто в работе с древесиной возникает необходимость в удалении части материала для создания углубления прямоугольной или иной формы. Сделать его своими руками можно при помощи молотка и стамески, но такая операция требует значительных трудозатрат и не гарантирует точности. Фрезирование обеспечивает высокую скорость выполнения подобных работ.

Соответствующие приспособления используются для выполнения широкого круга операций по обработке древесины:

  • изготовление деталей мебели и строительных конструкций;
  • выборка пазов в дверном полотне и лутке при установке врезного замка и петель;
  • создание пазогребневых и шиповых соединений.

Существуют и другие сферы применения подобных приспособлений, связанных с изготовлением изделий из древесины и мебельным производством.

Принцип действия фрез пазовых

Деревообрабатывающий инструмент данного типа представляет собой стальной стержень цилиндрической формы. Прямая удлиненная фреза состоит из рабочей части и хвостовика. Последний необходим для установки инструмента в патрон и обеспечения надежной фиксации. Рабочая часть имеет несколько режущих кромок в нижнем торце и на цилиндрической поверхности.

Основные характеристики прямых пазовых фрез

В процессе обработки дерева фреза раскручивается электродвигателем до определенных оборотов и вводится в соприкосновение с обрабатываемой деталью. Режущие кромки, находящиеся в нижней ее части, начинают выборку материала на установленную глубину. Одновременно с этим боковые рабочие части расширяют паз и выравнивают его. Увеличение глубины реза осуществляется  постепенно с каждым прогоном инструмента.

Основные типы фрез пазовых

Описываемые приспособления способны выполнять определенные операции по обработке древесины. Классификация приспособление осуществляется по указанному признаку, и различают следующие типы:

  • прямые;
  • гантельные;
  • конструкционные;
  • фасонные.

При изготовлении инструмента используются твердосплавные инструментальные стали специальных марок. Основные технические характеристики данных приспособлений следующие: диаметр режущей части и хвостовика, рабочая высота и общая длина. Предельные параметры изделий для удобства пользователей сведены в таблицу:

ТипыЕд. изм.диаметр, ммдиаметр

хвостовика, мм

высота рабочая, ммдлина общая, мм
пазовые прямыеmax44,51251102
min481948
пазовые гантельныеmax25,4121348
min9,581040
конструкционныеmax25,41222,264
min981040
фасонныеmax57,11228,669
min9,581138

Подбор приспособления для выполнения конкретной операции осуществляется в соответствии с параметрами канавки, которую необходимо сделать в пластине или торцевой части детали. Применение каждого вида инструмента имеет свои особенности, которые в немалой степени определяются свойствами материала.

Пазовые прямые фрезы

Данный вид инструмента выполняет наиболее распространенный тип операций при деревообработке. Пазовая прямая фреза по дереву 4 мм и других типоразмеров предназначена для выборки прямых канавок в древесине заданной длины, глубины и ширины.

Для получения хорошего результата при производстве работ необходимо придерживаться следующих правил:

  1. Максимальная глубина при одном проходе не должна превышать 7 мм.
  2. Резка паза большой ширины осуществляется в несколько приемов с постепенным увеличением диаметра инструмента.
  3. Допускается расширение канавки путем смещения инструмента в сторону с использованием специального упора.
  4. Для обеспечения высокой чистоты обработки дна канавки используется приспособление с особой геометрией резцов.

Совет: При выполнении операций по деревообработке необходимо учитывать мощность электрического привода, чтобы избежать его перегрева. Максимальная глубина выборки ограничивается длиной рабочей части инструмента.

Фреза пазовая гантельная

Прямые канавки с фигурным дном режутся с применением инструмента с торцевыми режущими кромками соответствующей формы. Для этого используется гантельная пазовая фреза, которая значительно расширяет возможности электроинструмента.

Существуют два основных типа инструмента:

  • Приспособление с закругленным наконечником позволяет делать декоративные выемки сложного рисунка по поверхности доски и кромки.
  • Инструмент с торцевыми режущими кромками V-образной формы обеспечивает выборку пазов установленной глубины. Дно канавки при этом образуется двумя плоскостями, которые стыкуются под углом в 90 °.

Пазовая гантельная фреза и основные ее характеристики

Данный тип приспособлений нужен для декоративной резьбы по поверхности пластины или ее кромок. Цена такого инструмента несколько выше, нежели у прямого в силу более высокой сложности его изготовления.

Фрезы пазовые фасонные

Декоративная обработка поверхностей столярных изделий производится с использованием приспособлений соответствующей формы. Пазовые фасонные фрезы используются для нанесения на пластину рисунка по шаблону. Они предназначены изготовления филенок дверей, накладок на предметы мебели, плиток и других элементов интерьера.

Инструменты такого типа используются для выполнения следующих операций:

  • гантель по ребру пластины;
  • кромка со скругленным краем и губкой;
  • сложный вогнутый профиль с губкой;
  • двухсторонняя выборка с фальцем и без него;
  • закругления краев пластины простой или сложной формы;
  • глубокая выборка и снятие прямых фасок под разными углами.

Фасонные пазовые фрезы позволяют выполнять сложные операции по деревообработке при изготовлении мебели и других столярных изделий. Такие приспособления в основном нужны для выборки декоративных элементов.

Разные виды пазовых фасонных фрез и форма выемки

Конструкционная пазовая фреза

В ходе изготовления столярных изделий возникает необходимость в создании жестких соединений деталей. Для этого разработаны несколько способов стыковки с использованием конструкционных пазовых фрез.

Инструкция по их применению предусматривает возможность создания соединений следующих типов:

  • простейшего;
  • модифицированного;
  • углового полупотайного;
  • в четверть;
  • шпунтовое;
  • ящичное;
  • с использованием вставного шипа.

Обратите внимание! Во время фрезеровки по дереву подбирается приспособление нужной формы — типа ласточкин хвост, Т- образной или прямой. При этом учитывается ее размер, обеспечивающий необходимую глубину канавки. Для достижения требуемой прочности соединения требуется оставить достаточное количество материала вокруг канавки.

Фрезы конструкционные пазовые и форма выборки



Использование ручного фрезера в деревообработке

Заключение

Пазовая фасонная фреза по дереву и другие их виды в условиях домашней мастерской позволяют создавать столярные изделия самых разных форм. Они необходимы и для выполнения многих видов работ по деревянным конструкциям в процессе строительства или ремонта. В приведенном видео в этой статье читатель может получить более подробные сведения об описанном инструменте.

rubankom.com

Фреза кромочная по дереву: конструкция, типы, сферы применения

Особенности и применение

Конструктивно концевые делятся на два вида: цельнометаллические (из твердых сплавов) и со вставными режущими элементами. Самыми распространенными являются монолитные твердосплавные концевые фрезеры. Они характеризуется высокой жесткостью, стабильностью параметров и оптимальным соотношением цены и технологических возможностей. Фрезеры с вставными режущими элементами из специальных сплавов с напылением используют при специальных режимах резания, например, фрезеровке по нержавейке, сплавам титана и другим сложным материалам.

Основная область применения концевого фрезерования — это продольная обработка плоскостей параллельных оси вращения инструмента. Типичным примером такой технологической операции является фрезеровка линейных и контурных пазов и канавок, формирование ступенчатых плоскостей, а также выборка прямолинейных и фигурных выемок различной глубины. При этом для глубоких поверхностей применяют фрезы концевые с цилиндрическим или коническим хвостовиком, удлиненные до нужного размера. Основные виды изделий, обрабатываемых концевым фрезерованием — это:

  • плиты с линейными и Т-образными пазами;
  • штампы и прессформы;
  • плоские поверхности и зубчатые шестерни с канавками и выемками;
  • шаблоны, матрицы, пуансоны;
  • вала со шпоночными пазами;
  • корпусные детали со сквозными окнами.

Размерные ряды концевых фрезеров определены государственными стандартами. Изделия из быстрорежущей стали с цилиндрическим хвостовиком имею размерный ряд 3-32 мм и устанавливаются на оборудование с помощью зажимных патронов и цанг. Инструмент среднего и большого диаметра выпускаются в диапазоне размеров 14-63 мм с хвостовиком в виде конуса и используются на промышленном оборудовании. Фрезы для станков с ЧПУ имеют свой размерный ряд — 14-50 мм.

Для чего он нужен?

Прежде чем приобретать кромочный фрезер, нужно понять его назначение и то, что можно делать с данным устройством. Как можно понять из названия агрегата, с его помощью осуществляется обработка кромок, выполнение фасок и скруглений. При использовании вместе с кромочным фрезером специализированных профильных фрез пользователь может создавать края сложной формы.

Кроме того, применение фрезера данного типа является обязательным в процессе подгонки шпона под размер заготовки и для вырезания пазов под установку петель, замков и иной фурнитуры. А также кромочный инструмент активно используется для осуществления таких фрезерных работ, как выборка паза и гравировка. Еще устройство может выполнять функции вертикальной фрезерной машины, однако в таком случае производительность агрегата будет довольно низкой.

Устройство

Несмотря на то что на сегодняшний день существует большое разнообразие типов и моделей фрезеров, которые производятся как отечественными, так и зарубежными производителями, их устройство является неизменным. Рассмотрим основные составные части кромочных фрезеров.

Электродвигатель. Электрический двигатель, который является основным элементом оборудования для фрезерования, можно отнести к типу приводных коллекторных устройств. Эта деталь оснащается системой воздушного охлаждения. Что касается показателей пускового момента и количества оборотов, то данные параметры находятся в диапазоне от 3000-6000 до 20000-26000 оборотов в минуту.

Вал. Эта деталь традиционно расположена в подшипниках качения. К торцу вала прикрепляется кромочная фреза, которая представляет собой основную инструментальную оснастку. Само по себе крепление осуществляется посредством специально предназначенной зажимной гильзы.

Подъёмное устройство. Данная составляющая необходима для соединения и рассоединения вала с двигателем

При этом важно отметить тот факт, что в состав ручных кромочных фрезеров не входит муфта. Отсутствие данного элемента облегчает массу инструмента.

Опорный элемент

Довольно часто его также называют подошвой с роликовыми направляющими. По сути, опорная база – это основание для фрезера (отсюда и пошло название указанной детали).

Фиксатор. Данный элемент кромочного фрезера исключает превышение допустимого диапазона хода кромочной фрезы.

Щиток предохранения. Основная функция данного элемента – предотвращение попадания мелкой стружки и опилок, которые образуются в ходе функционирования кромочного фрезера, в глаза пользователя устройства.

Ручка-держатель. Зачастую данный элемент является прорезиненным. Рядом с ручкой монтируются кнопки других регуляторов, которые обеспечивают удобство управления фрезером.

Что такое фреза, каково назначение этого режущего элемента

Ручной фрезер представляет собой удобный и эффективный инструмент, предназначенный для обработки пиломатериалов, в том числе фасонных, а также плоских поверхностей. Кроме этого данное устройство подходит для формирования различных технологических выемок, например, пазов, гребней, углублений под установку петель. Для этого достаточно купить фрезы соответствующей конфигурации. Каждый такой элемент обладает индивидуальными конструкционными особенностями и используется для выполнения определенных функций.

Сегодня не представляет никаких проблем приобрести как сам ручной фрезер, так и рабочие насадки, превращающие такое устройство во многофункциональное оборудование

Назначение ручной фрезы по дереву:

  1. Кромочная обработка – предполагается использование фрезы для сращивания древесины для ручного фрезера, когда требуется соединить между собой различные заготовки путем соединения шип/паз.
  2. Врезка петель и прочей фурнитуры.
  3. Декорирование – в этом случае фрезы используются для формирования на поверхности плоских изделий объемных форм, а также для изготовления деревянных заготовок со сложной конфигурацией.

Профессионалы знают десятки вариантов использования фрез на ручном фрезере. Однако чтобы правильно определиться с выбором режущих деталей для инструмента, желательно изучить официальную классификацию существующих изделий. Разобравшись, какими бывают фрезы и особенности их использования, сделать выбор будет гораздо легче.

В первую очередь нужно обратить внимание на единицу измерения диаметра хвостовика. Для этого могут использоваться миллиметры или дюймы

Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера. Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼.

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах

Виды фрез для ручного фрезера по дереву: типы конструкций

На рынке представлены десятки вариантов изделий с различным назначением и стоимостью. Если рассматривать конструкционные особенности режущих элементов, можно выделить следующие виды фрез по дереву для ручного фрезера:

  1. Сборные – имеют вид болванки с приваренными режущими кромками. Эти фрезы очень просты в изготовлении, поэтому большинство изделий, представленных на рынке, имеют подобную конструкцию.
  2. Со сменными кромками – изделия укомплектованы сменными режущими кромками, имеющими двухстороннюю заточку. Когда нож с одной стороны затупляется, фрезу можно перевернуть и использовать дальше.
  3. Монолитные — фрезы, в основании которых выточены режущие кромки. Они редко ломаются, однако после нескольких заточек деталь придется сменить.

С помощью ручного фрезера можно создавать всевозможные профили, выемки или пазы, используя широкий ассортимент насадок

Виды фрез по дереву: классификация изделий по типу лезвий

Фрезы могут иметь вертикальное, спиральное или наклонное расположение лезвий. Изделия с прямыми кромками будут срубаться с заготовки кусочки древесины, что увеличивает вероятность того, что в процессе нарезки появятся сколы. В результате этого существенно снижается качество фрезеровки. С наклонными лезвиями такого не происходит.

Потребители могут купить фрезы по дереву с двумя типами лезвий:

  1. Быстрорежущими (HM) – применяются на поверхностях, выполненных из древесины мягких пород.
  2. Твердосплавными (HSS) – используются для обработки твердых поверхностей.

Изделия с твердосплавными лезвиями имеют более высокий температурный коэффициент и обладают улучшенными характеристиками, что сказывается на их стоимости.

Фрезы по дереву из твердосплавных пластин используются преимущественно для обработки твердой древесины

Лучшие среднебюджетные наборы фрез

Эти фрезы часто используются мастерами для работы

Цена у них выше, чем у тех, которые указаны выше, зато производитель уделяет большое внимание к деталям. То есть, вся продукция качественная, а процент брака минимальный

3. Комплект КАЛИБР 0504

Продукция от известного российского производителя. Она заслужила доверие у многих мастеров. Поставляется товар в деревянном кейсе. Набор Калибр 0504 продается во многих специализированных магазинах.

Комплект КАЛИБР 0504

Характеристики:

  • диаметр 6;
  • производство Россия;
  • длина 12,7 мм;
  • кейс;
  • в комплекте 5 шт.

Плюсы

  • удобный кейс;
  • есть покрытие против коррозии;
  • есть мягкая подложка в кейсе, поэтому при транспортировке заточка сохраняется;
  • адекватная цена;
  • сколы отсутствуют.

Минусы

  • отсутствуют комбинированные биты;
  • у кейса отсутствует ручка.

Комплект КАЛИБР 0504

2. Total TACSR 1121

Отличный набор для профессионалов, который отличается большим количеством бит. Некоторые из них оснащены подшипниками. Рекомендуется использовать только при работе с деревянными заготовками. Пользователи отмечают небольшой люфт.

Total TACSR 1121

Характеристики:

  • комплект – 12 шт.;
  • фреза концевая;
  • диаметр 8 мм;
  • кейс из фанеры.

Плюсы

  • небольшой люфт;
  • высокая функциональность набора;
  • тихая работа подшипников;
  • приемлемая цена.

Минусы

нельзя использовать при работе с твердыми материалами.

Комплект Total TACSR 1121

1. Metabo 631039000

Это набор из 15 фрез высокого качества. Они могут использоваться для работы по дереву. В отличие от других производителей, здесь заточка значительно лучше, поэтому многие выбирают данный товар. Однако стоит понимать, что стоимость его также выше.

Metabo 631039000

Характеристики:

  • фигурная, фальцевая, галтельная, шиповая, пазовая, кромочная фреза в комплекте;
  • диаметр 8 мм;
  • кейс.

Плюсы

  • действительно качественная заточка;
  • удобный кейс;
  • небольшой люфт;
  • подходит для мелких столярных работ.

Минусы

цена немного завышена.

Комплект Metabo 631039000

Данные товары полностью отвечают предъявляемым требованиям, поэтому их нередко выбирают мастера, которые постоянно работают на фрезерных станках.

Разновидности фрезера

Чтобы выбрать, какой ручной фрезер по дереву подходит для выполнения заданной цели или предназначен для универсального применения, следует ознакомиться с вариантами производства этого инструмента и для чего используется каждый из них.

Разновидности насадокИсточник perego-shop.ru

Штанговый

Погружная модель имеет корпус, который закрепляется на специальной штанге, по которой может передвигаться вертикально. В нижней части направляющей крепится опорный механизм. На него ставится весь агрегат и с помощью боковых ручек, на которые нужно надавить, он погружается в материал.

После окончания работы следует отпустить рукоятки, и фрезер поднимется вверх под давлением пружин. С его помощью можно делать пазы, вырезы, отверстия или соединения, а также фигурные узоры. Из-за высокого функционала данная модель считается универсальной, но повышенный вес не даёт хорошо работать по вертикальным участкам. Работа фрезером для начинающих с этим инструментом будет более простой и понятной.

Инструмент с погружным механизмомИсточник i.allo.ua

Окантовочный

Кромочный инструмент (триммер) способен работать не только по горизонтальным поверхностям, но и по вертикальным. Чаще всего он имеет небольшой размер, благодаря чему им можно пользоваться одной рукой. Сам корпус имеет сужение и специальное прорезиненное покрытие. Это нужно, чтобы использовать его в качестве рукояти.

Нижняя часть устройства имеет скользящую поверхность для предотвращения появления царапин, а также для более плавного движения. Глубина погружения фрезы изменяется с помощью специальной шкалы. С этим инструментом можно использовать дополнительные насадки: параллельный упор – для обработки края детали или уголков, а также втулку для копирования, которая позволяет делать рез по шаблону.

С помощью этого инструмента можно обрабатывать ламинированные или покрытые шпоном детали, выбирать пазы, делать закругление углов, пригонку заготовок, и неглубокие вырезу под декорирование. Рекомендуется применять триммер для использования в мастерских, в которых требуется ежедневная работа по обработке кромок.

Окантовочный фрезерИсточник www.rucne-naradie.sk

Ламельный

Корпус такого инструмента имеет горизонтальный корпус и по своей форме конструкции похож на болгарку. В нижней части он имеет механизм для работы, а над ним крепится широкая рукоять. Эту модель оснащают дисковой фрезой для врезки в дерево. Для работы требуется надавить инструментом на материал, чтобы погрузить резец внутрь. Таким образом, можно сделать специальный паз для крепления овальных деталей (ламелей).

Рекомендуется работать ручным фрезером этого типа для выборки пазов или подрезки деталей. Этот станок не подходит для редкого использования, так как его приобретение себя не окупит. Поэтому следует выбирать такую модель для частого применения в мастерских, для которых он необходим каждый день.

Ламельный фрезерИсточник laukar.com

Присадочный

Такой тип фрезерного инструмента по форме и конструкции имеет сходство с ламельным, но в его механизме есть существенное отличие. Для работы эта модель использует 2 спиральные фрезы, которые работают по принципу дрели. С их помощью делается точное соединение деталей, так как они врезаются в материал на определённом расстоянии друг от друга. При погружении наконечники вырезают пазы, в которые можно устанавливать шканты.

Эту разновидность инструмента применяют в производстве мебели для соединения деталей, участки крепления которых нужно сделать невидимыми. Фреза для этого инструмента может быть дюбельная или шкантовая. С их помощью можно вытачивать отверстия для разъёмных и не разборных соединений.

Присадочный фрезерИсточник harrer.at

Ротационный

Этот вид инструмента по принципу работы похож на штанговый, но имеет меньший размер и зауженный корпус, как у окантовочного. Его можно использовать для работы по дереву или с керамической плиткой. Также он способен обрабатывать гипсокартонные перекрытия, ДСП, пластик и мягкие виды металла. Его скорость оборотов достигает 30 тыс. в минуту из-за чего есть возможность работы с твёрдыми материалами.

Маленький размер устройства даёт возможность работы ручным фрезером по дереву с помощью одной руки, так как масса у него небольшая. При замене резца, можно установить алмазный стержень или фрезу для работы с керамикой. С помощью данного вида инструмента, если он оснащён регулировкой оборотов, выполняются работы по материалам различной плотности, например, резка отверстий или обработка кромок.

Ротационный фрезерИсточник allegroimg.com

Что такое фреза, каково назначение этого режущего элемента

Ручной фрезер представляет собой удобный и эффективный инструмент, предназначенный для обработки пиломатериалов, в том числе фасонных, а также плоских поверхностей. Кроме этого данное устройство подходит для формирования различных технологических выемок, например, пазов, гребней, углублений под установку петель. Для этого достаточно купить фрезы соответствующей конфигурации. Каждый такой элемент обладает индивидуальными конструкционными особенностями и используется для выполнения определенных функций.

Сегодня не представляет никаких проблем приобрести как сам ручной фрезер, так и рабочие насадки, превращающие такое устройство во многофункциональное оборудование

Назначение ручной фрезы по дереву:

  1. Кромочная обработка – предполагается использование фрезы для сращивания древесины для ручного фрезера, когда требуется соединить между собой различные заготовки путем соединения шип/паз.
  2. Врезка петель и прочей фурнитуры.
  3. Декорирование – в этом случае фрезы используются для формирования на поверхности плоских изделий объемных форм, а также для изготовления деревянных заготовок со сложной конфигурацией.

Профессионалы знают десятки вариантов использования фрез на ручном фрезере. Однако чтобы правильно определиться с выбором режущих деталей для инструмента, желательно изучить официальную классификацию существующих изделий. Разобравшись, какими бывают фрезы и особенности их использования, сделать выбор будет гораздо легче.

В первую очередь нужно обратить внимание на единицу измерения диаметра хвостовика. Для этого могут использоваться миллиметры или дюймы

Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера. Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼.

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах

Обратите внимание! Нельзя совмещать миллиметровый хвостовик и дюймовую цангу и наоборот. Это может привести к поломке инструмента

Виды фрез для ручного фрезера по дереву: типы конструкций


На рынке представлены десятки вариантов изделий с различным назначением и стоимостью. Если рассматривать конструкционные особенности режущих элементов, можно выделить следующие виды фрез по дереву для ручного фрезера:

  1. Сборные – имеют вид болванки с приваренными режущими кромками. Эти фрезы очень просты в изготовлении, поэтому большинство изделий, представленных на рынке, имеют подобную конструкцию.
  2. Со сменными кромками – изделия укомплектованы сменными режущими кромками, имеющими двухстороннюю заточку. Когда нож с одной стороны затупляется, фрезу можно перевернуть и использовать дальше.
  3. Монолитные — фрезы, в основании которых выточены режущие кромки. Они редко ломаются, однако после нескольких заточек деталь придется сменить.

С помощью ручного фрезера можно создавать всевозможные профили, выемки или пазы, используя широкий ассортимент насадок

Виды фрез по дереву: классификация изделий по типу лезвий


Фрезы могут иметь вертикальное, спиральное или наклонное расположение лезвий. Изделия с прямыми кромками будут срубаться с заготовки кусочки древесины, что увеличивает вероятность того, что в процессе нарезки появятся сколы. В результате этого существенно снижается качество фрезеровки. С наклонными лезвиями такого не происходит.

Потребители могут купить фрезы по дереву с двумя типами лезвий:

  1. Быстрорежущими (HM) – применяются на поверхностях, выполненных из древесины мягких пород.
  2. Твердосплавными (HSS) – используются для обработки твердых поверхностей.

Изделия с твердосплавными лезвиями имеют более высокий температурный коэффициент и обладают улучшенными характеристиками, что сказывается на их стоимости.

Фрезы по дереву из твердосплавных пластин используются преимущественно для обработки твердой древесины

Фрезы фигирейные

Специальный вид изделия для изготовления филенок и похожих на них деталей. Бывают односторонние и двухсторонние. Глубокий заход в тело заготовки создает сложности в работе. Режущая кромка в процессе обработки захватывает большую массу древесины.

Фреза вязнет, либо начинает вибрировать. Опытные мастера проходят сначала деталь кромочным, пазовым аналогом, оставляя небольшой припуск. Чистовую обработку делают затем фигирейной фрезой, которая легко справляется с подавленной задачей. Двухсторонние модели данного изделия могут создавать рисунок различной формы на лицевой и обратной стороне заготовки.

Виды по конструкции

Фреза как инструмент (резак) обладает первоначальными техническими характеристиками. Хвостовик и резцы – основные части фрезы. Наиболее высококачественными выпускаются инструменты из цельнолитой или цельновыточенной (кусковой, или брусковой) стали. Второй вариант изготовления фрез – совмещение определённых частей, их диффузное слияние методом сваривания или спайки. Оба метода легко достижимы в условиях производства – первый демонстрирует большую износостойкость, а из-за сложности выточки, гравировки он более дорогостоящий, чем второй.

Цельнолитые фрезы выдерживают большую нагрузку, неприхотливы при длительной работе. Фреза-монолит выплавляется из твердосплавной стали: показатель твёрдости по шкале Роквелла примерно равен 60 единицам. Режущая часть фрезы после литейных работ затачивается при помощи других, более твердосплавных и прочных фрез, либо на специальном затачивающем станке.

У сборной фрезы режущая часть, выполненная из высокопрочной и твёрдой стали, напаяна или точечно вварена на «болванку». По сути, при заметном перегреве пайка может развалиться, что сразу же бросается в глаза при ровном изломе. Сломанную фрезу можно запаять самостоятельно, используя более тугоплавкие припои (не путать с оловянно-свинцовыми) и специальный паяльник, но по прошествии некоторых сеансов работы режущая часть отвалится повторно.

Ручной станок требует использования фрез с добавлением медно-серебряных включений – такой резак является более качественным, чем простой стальной, по твёрдости цветмет значительно уступает стали. Удобство сменяемости наконечников оценят мастера, чья работа поставлена на широкий поток. Быстросборные фрезы дают возможность установить на одну болванку режущие части двух и более типов. Такая сборка со сменными ножами применяется при выполнении более сложных работ по вытачиванию деталей.

Что можно делать ручным фрезером с разными фрезами

Краткий обзор фрез даст полное понимание того, что можно делать ручным фрезером по дереву и как его можно использовать в домашних условиях и столярной мастерской. Из основных видов часто используемых в работе с деревом можно выделить пазовые, кромочные и комбинированные фрезы.

Виды пазовых фрез и их назначение

Как понятно из названия, с помощью пазовых фрез можно сделать ручным фрезером пазы. А также использовать для нанесения декоративной фрезеровки на лицевые части мебели.

  • Прямая пазовая. Простая цилиндрическая форма позволяет делать прямоугольный паз, ширина паза определяется диаметром фрезы. Подходит для рейсмусования.
  • Дисковая пазовая. Ширина и толщина диска определяет глубину и ширину паза, который можно сделать ручным фрезером. Также используется для рейсмусования заготовок.
  • Галтельная пазовая. В зависимости от формы фрезы, закругленной или V-образной, можно сделать ручным фрезером по дереву закругленный или треугольный паз разной ширины.
  • Конструкционная пазовая. Обеспечивает более прочное и стабильное столярное соединение, Т-образное или «ласточкин хвост» в зависимости от формы фрезы.
  • Фасонная пазовая. Используется для декоративного оформления фасадов и других лицевых заготовок.

Виды комбинированных фрез и их назначение

Для того чтобы сделать фрезером по дереву соединение «шип-паз» может понадобиться сразу две фрезы, которые в комплекте называются «комбинированные». Есть также вариант сделать «шип-паз» с использованием одной фрезы, путем сдвигания одной заготовки относительно другой на ширину шипа и паза.

Одиночные комбинированные фрезы позволяют нарастить длину заготовки из коротких остатков путем переворачивания одной детали относительно другой (чтобы соединение «шип-паз» сошелся).

Двойные комбинированные шипо-пазовые фрезы используются для изготовления вагонки из дерева и других облицовочных панелей с указанным столярным соединением. В комплекте идет сразу пара разных позиций, следует быть внимательным при использовании. Одни виды предполагают переворачивание заготовки, другие – работу в одной плоскости, чтобы соединение сошлось.

Федерейные комбинированные фрезы предназначены для декоративного оформления фасадной части мебели. С помощью федерейной горизонтальной фрезы можно сделать фрезером рельеф по плоскости фасада, а вертикальной – оформить цоколь (плинтус) по высоте. Двухсторонняя горизонтальная фреза позволяет сделать декоративную резьбу для последующей сборки в паз филенкой.

Виды кромочных фрез и их назначение

С помощью кромочных фрез можно делать фрезером любые фаски на торцах заготовок. Как правило, этот вид фрез практически всегда оснащен подшипником по верхней или нижней части фрезы. Это дополнение помогает четко и ровно работать по шаблону и прогонять базу заготовки по любым радиусам и изгибам, с обрезкой.

Кромочные обгонные фрезы используются для снятия кромки под прямым углом. С их помощью можно делать фрезером деревянные заготовки для последующего склеивания в единый мебельный щит.

Кромочные фальцевые фрезы используются для выборки паза прямоугольной или квадратной формы, подходит для рейсмусования заготовок.

Кромочные калевочные и конусные фрезы предназначены для снятия фаски с полукруглым или скошенным краем на заготовках. Калевочная позволяет оформлять фаску как со «ступенькой», так и без нее, в зависимости от положения фрезера.

Кромочные фигурные и полустержневые фрезы помогают красиво оформить торец заготовки по всей толщине, с захватом нижней части. Работать с ними можно с мощностью фрезера от 1600Вт.

Также виды фрез по дереву подразделяют и по другим признакам, более подробно можно узнать из видео.

Чтобы не было прожогов на заготовках, а также чтобы сильно не перегружать мотор фрезера малой и средней мощности, не пытайтесь достигнуть желаемого эффекта за один проход. Лучше пройтись несколько раз по заготовке, чтобы достичь аккуратного и чистого реза на торце.

С помощью дополнительных приспособлений, фиксации инструмента на верстаке или подвижной каретке в вертикальном и горизонтальном положении, можно делать фрезером вручную действительно оригинальные и красивые предметы декора, отделки и мебельной обстановки.

Как выбрать?

При выборе фрезы в первую очередь необходимо определиться с разновидностью режущего основания, формой лезвия, наличием подшипника и другими конструкционными особенностями

Именно поэтому важно заранее представлять, для каких типов работ необходим инструмент, каков объем работ, и насколько твердый материал будет обрабатываться. Обязательно потребуйте у продавца сертификат соответствия требованиям ГОСТ, так как в наши дни рынок наводнили дешевые подделки из стран Юго-Восточной Азии

Они отличаются низким качеством обработки и малым периодом использования. Если вам отказывают в предоставлении документов, сделайте покупку в другом месте. Предложение на рынке в наши дни настолько велико, что отыскать образец, соответствующий вашим требованиям, никакой сложности не составит.

В целом выбор обычно производится по следующей схеме:

  • для грубой обдирки – торцовые и концевые фрезы;
  • для чистовой плоскостной обработки – цилиндрические;
  • для формирования канавок – дисковые, торцевые;
  • для обработки углов и кромок – угловые, фигурные;
  • для выборки шпоночных углублений – шпоночные;
  • для вырезки сквозных пазов – Т-образные, фигурные.

инженер поможет — фреза для ручного фрезера


Фрезы для такого станка могут быть выполнены в самом разном стиле и применять их нужно соответственно. В каждом фрезе есть своя инструкция, один и тот же фрезер нельзя использовать для разного вида древесины.


Немного о ручном фрезере по дереву


Ручной фрезер по дереву это удобный, функциональный инструмент у которого в распоряжении есть несколько кромок. Режущая область находится на цилиндрическом стержне, как правило, 8-ми или же 12-ти мм в диаметре.

Можно менять диаметр стержня, с помощью переходной цанги. Стоит отметить, что фрезы для ручного фрезера используют строго по назначению. Каждая фреза используется конкретно под одну цель. Они довольно быстро изнашиваются и практически не подвергаются заточке.


Так как они не отличаются хорошей стойкостью то и цена соответственно невысокая и их можно менять чаще, чем другие фрезы. Многие люди пользуются ручным фрезерным инструментом.

Классификация фрез

По своим характеристикам и технологическому процессу фрезы для ручного фрезера можно условно разделить на две группы.



Первые помогают в процессе фрезерования по опорной направляющей.



Вторые осуществляют процесс резки по опорному подшипнику, котрый можно устанавливать как в верхней части, так и у основания режущей части. Зачастую опорный подшипник выходит из строя раньше, чем фреза, если его вовремя менять, то можно продлить службу самой фрезы. Главное достоинство опорного подшипника это возможность выполнять фрезерование по криволинейному контуру.


Разновидности фрез

На сегодняшний день существует большое количество фрез и их разделяют на конкретные цели. В основном выделяют следующие виды фрез: кромочные, пазовые, фигирийные. Можно также встретить и комбинированные модели. Кромочные фрезы часто используют для осуществления декоративных элементов, еще для сплачивания заготовок в четверть.

Для того чтобы выполнить шиповые соединения используют пазовые фрезы. Последние же помогают в работе с дверными и мебельными филенками, также их использую для выполнения багетных рам и декоративных элементов.
Какие бывают ручные фрезеры?


Нынешний рынок начисляет такие виды фрезеров как: верхние, кромочные и ламельные. Сейчас мы разберемся, чем же они отличаются.



Фрезы из инструментальной быстророрежущей стали удовлетворят всем требованиям среднестатистического деревообработчика, но фрезы с режущими кромками из карбида вольфрама остаются острыми дольше, особенно при резке ДСП или материала с пластиковым ламинатом.



Можно самому править фрезы из инструментальной стали на камне с масляным смачиванием, пока не надо будет затачивать их с помощью специалиста. Но будьте осторожны и не перегрейте такие фрезы — они могут потерять закалку и стать настолько мягкими, что перестанут держать. кромку и их придется заменять.



Фрезы с кромками из карбида вольфрама затачиваются только в мастерских со специализированным оборудованием. Для врезного фрезерования существенно важно, чтобы поверхность нижней грани фрезы была обработана по тем же стандартам, что и боковые стороны. Лучший тип фрезы для сверления и врезной обработки изготовлен со специальным наконечником из карбида вольфрама, напаянным твердым припоем на кончик фрезы. Фрезы без специальных режущих качеств кончика должны подаваться в материал только с кромки или ребра.



Фрезы для пазов



Нижеприведенные базовые типы фрез могут делать углубления как вдоль, так и поперек волокон.







Прямая фреза



Вырезает пазы прямоугольного сечения. Большинство из таких фрез имеют одну или две режущие кромки. Двойная кромка чише обрабатывает поверхность древесины.



Фреза для У-образных желобков



В основном используется для выполнения несложных резных узоров, надписей на табличках, вывесках и т. п.



Фреза для прожилковых пазов



Для узких углублений с округлым дном.



Фреза для круглых пазов



Для более широких углублений с круглым дном.



Фреза для ласточкина хвоста



Для изготовления деталей соединений и врезок ласточкин хвост. различных конфигураций









Фрезы для обработки кромок



Кромочные фрезы имеют с направляющие кончики или наконечники, которые перемещаются по кромке изделия и выполняют роль шаблона, копира, линейки и т. п. Наконечники, выполненные как единое целое с фрезой, могут обжечь древесину вследствие трения. В обычных условиях этот дефект легко устраняется тонко настроенным рубанком. Но при промышленном производстве это не экономично, и поэтому выпускаются специальные фрезы с наконечниками, вращающимися на шариковых подшипниках, которые катятся по кромке и не наносят термического повреждения поверхности.



Фреза для углубленной кромки



Для декоративной обработки кромки или изготовления деталей шарнирного соединения , как например у откидной крышки стола.



Фреза для торцевания



Фреза я направляющим подшипником – наконечником для обрезания облицовки из пластика вровень с кромкой доски, панели и т.д.



Фреза для фальца



Машинное вырезание фальца без использования направляющей линейки.



Фреза для закругления



Выполняет простую закругленную кромку. При более глубокой подаче режет буртик.



Фреза для синусоидой кромки



Для декоративной с S-образным поперечным сечением кромки.



Фреза для буртиков



Аналогична предыдущей, но режет два заплечика.



Фрезы для врезного режима



При работе во врезном режиме фрезой диаметром более 9 мм убедитесь, что режущая кромка проходит по всему основанию.



Фреза для фасок



Выполняет с кос под углом 45 градусов. Одна фреза делает разные по размерам фаски в зависимости от глубины обработки.














Верхний фрезер неподвижный и может погружаться. Этот инструмент выглядит как двигатель, который подвергается настройкам, можно настраивать глубину фрезерования и перемещать прибор вверх или же вниз. Инструмент рассчитан на более продвинутых ребят, так как для замены фрезы нельзя останавливать аппарат.




Погружной вариант значительно удобней, потому что механизм перемещается по направляющей. С помощью жестких пружин человек может опустить или поднять фрезу, не бросая деталь. В результате работа с таким инструментом значительно упрощается и с таким прибором справится даже новичок.
Кромочный фрезер в основном используется для снятия фасок или обточки кромок. Ламельный служит для изготовления пазов, они же соединяют детали изделия.



Можно часто встретить еще такую характеристику фрез



 В настоящее время, на рынке можно встретить большое разнообразие видов фрез, выбрать из которых достаточно сложно. Они дифференцируются в зависимости от диаметра хвостовика, наличие или отсутствие подшипника, формы, и в итоге, по функциональному назначению.





С большим диаметром хвостовика в продаже очень мало. Больше всего популярны размеры хвостовиков 6, 8 и 12 миллиметров. Поэтому берите лучше их, иначе будут проблемы с постоянной заменой цанги.



Даже если вы купите набор инструмента, то сразу обнаружите, что, по сути существует два типа фрез.



Фрезы с наличием подшипника именуются кромочными. Они применятся при получении краев деталей. При применении кромочных фрез нужно установить требуемую глубину обработки, и подшипник обеспечит нужное перемещении фрезы по линии  края заготовки.



 Фрезой, не имеющей подшипника, можно вести работу в любом доступном месте на заготовке. К сожалению, в этом случае у этой фрезы есть и недостаток: при ее использовании управлять ручным фрезером нужно с помощью вспомогательного средства.



Рассмотрим виды инструмента для ручного фрезера подробнее



Кромочная фреза (преимущественно имеет специальный подшипник) используется для обработки края заготовки. Когда такая фреза работает, подшипник передвигается по поверхности заготовки, не позволяя фрезе, обрабатывать материал больше, чем это нужно. Таким образом, применение этих фрез осуществляется без использования дополнительных устройств.





Копировальная фреза (прямой край) — подшипник двигается по шаблону, получая копию детали из заготовки.





Фигрейная фреза — служит для формирования филенчатых накладок. Отличаются крупными габаритами и направленностью реза.





Конусная фреза используется для обрезки кромок под заданным углом (подробнее нужно смотреть характеристики фрезы).







 Калевочная фреза , в отличии от предыдущей фрезы, имеет скошенную ножу скругленной формы. Эта фреза при обработке материала формирует профиль, который соответствует 1/4 окружности для закругления края кромки.





Полустержневая фреза — схожа профилем на две калевочные фрезы с подшипником, которые применяются одновременно. Используются в подборе профиля, соответствующего 1/2 окружности.



Фреза  галтельная —это противоположность калевочной фрезе. Она имеет полукруглую форму, с радиусом направленным в противоположную сторону. Эта фреза, как будто, выпуклая. Ее можно применять в разных комбинациях с калевочными фрезами требуемой формы для обеспечения плотности соединения.





Фреза  фальцевая— похожа на обычную прямую копировальную фрезу с режущей частью большей, чем подшипник. Этот инструмент на фрезере используется для получения  ¼ окружности или прямоугольного паза.





Фреза  дисковая схожа с фальцевой фрезой и внешне похожа на диск  с ножами. Она используется для получения паза на торце заготовки.





Фреза микрошиповая — применяется для изготовления соединений заготовок друг с другом. Благодаря ее применению значительно увеличивается площадь при клейки поверхностей детали за счет получения большого количества мелких пазов.





Конусная кромочная фреза — имеет в сечении форму ромба.





Фреза  пазовая— имеет режущую кромку с боку и на торце. Поэтому она может обрабатывать пазы различного профиля в любом месте. Как правило, для их работы требуются шины, шаблоны, упоры  и прочие дополнительные приспособления.



Виды пазовых фрез применяемых для ручного фрезерного станка



Фреза  прямая пазовая — применяемая в обработке пазов прямоугольной формы разной глубины.





Фреза  фасонная пазовая — применяемая в обработке пазов различной формы. При ее работе применяется дополнительный подшипник.





Фреза типа «ласточкин хвост» — применяемая в обработке паза вида «ласточкин хвост».





Фреза  конструкционная пазовая— применяемая в обработке пазов Т-образного вида.





Фреза  галтельная пазовая— применяемая в обработке пазов в сечении, имеющих полукруглые канавки.





Фреза  V-образная пазовая— применяемая в обработке пазов с с треугольной формой дна




Как правильно выбрать ручной фрезер


При выборе ручного фрезера первым делом нужно смотреть на мощность. Недостаточно мощный инструмент не предоставит возможности обрабатывать глубокие канавки или же снимать все ненужное за один раз. Чем прибор мощнее, тем он лучше справиться с поставленной задачей.
После мощности инструмента стоит обратить внимание на его точность. Если вы приобретаете инструмент для профессиональных целей, то небольшое отклонение пусть и незначительное поставит на вашей работе крест. Обычно точность инструмента можно посмотреть в инструкции.
После мощности и точности нужно смотреть на комплектацию. Большинство недорогих моделей предназначены лишь для домашнего применения, в них, как правило, небольшое количество фрез которые к тому же низкого качества. Профессиональный инструмент включает в себя отличные фрезы, и предельно точное приспособление, конечно, такой прибор ударит по вашему карману, но если вы хотите хороший прибор, то придется потратиться.
При выборе станка стоит обратить внимание и на «лифт» он в свою очередь отвечает за глубину резанья, а также за стабильность и точность. Большинство моделей оснащаются стандартным регулятором, который имеет одно положение высоты. В профессиональных станках две регулировки и называются они грубая и очная. С помощью них можно исправлять детали с предельной точностью.



Правка фрезы







Для правки режущих кромок фрезы из инструментальной стали шлифуйте только внутренние грани — обработка внешних сторон кромки изменит диаметр фрезы.







Установка фрезы







Перед ослаблением гаечным ключом запорной гайки цанги необходимо зафиксировать шпиндель, соединенный с электродвигателем. На большинстве фрезеров это достигается нажатие кнопки замка шпинделя. На некоторых машинах требуется либо использовать второй гаечный ключ, либо шпильку, вставляемую в отверстие на шпинделе для eе фиксации.







В зависимости от модели для смены фрезы машину можно закрепить на рабочем столе в перевернутом положении или, если это проще, снять двигатель с кожухом с базы. В любом случае сначала отключите питание. Если фрезу заклинило — закусило. высвобождайте ее аккуратным покачиванием из стороны в сторону, при этом будьте осторожны — не порежьтесь об острую режущую кромку.







Перед установкой фрезы убедитесь, что цанга свободна от древесных опилок и пыли. Установив фрезу, затяните гаечным ключом запорную гайку цанги при зафиксированном шпинделе.



Безусловно, рассказать все в одной статье о всех типах фрез,  но тут приведен основной перечень с характеристиками. Буду рад, если статья окажется Вам полезной.





какие виды фрез использовать для работы с деревом

Одним из простых и распространенным методов обработки любой древесины считается фрезеровка. Как и любой другой инструмент, фрезер имеет некоторые свои особенности и разновидности. При его выборе важно определиться с типом фрезы, которую можно использовать для работы. Чаще всего при обработке древесины используются ручные фрезеры, в частности, для изготовления мебели под заказ.

Параметры деления изделий на виды

Выполнять работы по дереву довольно часто приходиться и в домашних условия, особенно жителям частных домов. В такой работе ручной фрезер дает возможность выполнить массу задач, особенно если знать, какую фрезу для чего использовать. На сегодняшний день виды изделий для работы по дереву делятся по таким параметрам, как:

  • Размер хвостовой части.
  • Материал, из которого они изготовлены.
  • Форма, расположение и виды лезвий.

Виды фрез

Резцы для ручного фрезера выполняют множество функций, которые разделены по конкретным видам самих же фрез. Известно множество разновидностей, но особым спросом пользуются следующие:

  • Пазовые резцы.
  • Резцы для кромки, которые часто называют кромочные.
  • Комбинированные резцы.

Пазовые изделия

Данные резцы предназначены для получения прорезей так называемых пазов в любом изделии из древесины. Такие виды фрез по дереву для ручного фрезера широко используются в производстве мебели.

Пазовый тип поможет получить разнообразную с геометрической точки зрения форму и вид. Как правило, эти фрезы изготавливаются в виде конуса и оставляют после себя отверстие, прямоугольный паз. Резцы этого типа можно поделить по виду рабочей части:

  1. Прямые. Оставляют пазы в виде прямоугольника.
  2. Фасонные. Фрезы обычно требуются для создания декоративных элементов, к примеру, мебельных накладок с орнаментами.
  3. Галтельные. Эти резцы имеют закругленную, рабочую часть, что дает возможность проделывать пазы с закругленной внутренней частью.
  4. V — образные, позволяющие получать прорези со стенками под углом девяносто градусов друг к другу.
  5. Спиральные. Они обеспечивают прямоугольный паз для соединения по типу «в шип».
  6. Т-образные, которые часто называют «ласточкин хвост». Они позволяют получить прорезь, в виде перевернутой тешки.

Такие фрезы для ручного фрезера по дереву в основном используются для красивой, фигурной обработки дерева в любой части будущего изделия. Недостатком этого вида фрез является необходимость работать по определенному шаблону, без которого получить правильную форму паза практически невозможно.

Кромочные резцы

Кромочный тип резцов предназначен для обработки и декорирования краев заготовок из дерева. Выделяют разновидности в зависимости от формы лезвия:

  1. Профильные, предназначенные для создания фигурных профилей с целью повышения эстетичности кромки.
  2. Калевочная. Она обеспечивает закругление кромки для формирования одной четвертой окружности.
  3. Конусная. Фреза скашивает кромку под углом в 45 градусов.
  4. Дисковая, которая проделывает паз горизонтально в соответствии с выбранными размерами.
  5. Галтельная. Она обеспечивает создание галтели на кромочной поверхности.
  6. Фальцевая. Изделие требуется для фрезеровки, назначение процедуры может быть любым.

Комбинированные

Это универсальные изделия, имеющие огромную область применения. Резцы представляют собой объединение шипового и пазового режущих элементов. Применяются для сплачивания и сращивания деревянных заготовок — объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких).

Комбинированные фрезы объединяют в себе пазовые и шиповые и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.

Полезные рекомендации

Важно понимать, что фрезы — расходный материал. Они, как правило, стачиваются в самый важный момент. Именно поэтому опытные специалисты рекомендуют приобретать их с запасом. В результате резцов точно хватит на реализацию запланированного объема работ.

Время от времени рекомендуется смазывать опорный подшипник. Это позволит увеличить срок его эксплуатации. Многие меняют насадную фрезу, если она затупилась во время рабочего процесса.

Не стоит спешить с этим. Первое, что стоит сделать — перевернуть лезвие на другую сторону. Такие модели имеют двухстороннюю заточку, поэтому точно удастся завершить операцию.

Покупка подходящего ручного станка — это не вся процедура. Необходимо комплексно подойти к выбору резцов, представленных в широком разнообразии. Это позволит выполнять задуманную работу качественную и быстро. При этом следует активизировать внимательность и аккуратность.

Размеры фрез по дереву для ручного фрезера

Фрезеровка – это почти неограниченные возможности для обработки заготовок. Создание кромок, пазов или канавок разной глубины и формы – для каждой из этих операций существуют свои типы фрез по дереву, которые позволяют осуществлять обработку с максимальной эффективностью. В этой статье мы расскажем о том, какие бывают виды фрез и для каких целей они применяются.

Фрезы для фрезера по дереву

Инструментальная сталь – идеальный материал для производства цельных фрез. Корпус напайных фрез создается из конструкционной стали, а на рабочие части зубьев фрез напаивают пластинки из быстрорежущей стали, а также твердых сплавов. Сборные фрезы имеют зубья из быстрорежущей стали или оснащены твердосплавными пластинками. Крепятся они при помощи различных механических способов.

К основным параметрам фрезы относят:

  • диаметр хвостовика. Этот показатель является ключевым. Он показывает, совместима ли фреза с конкретной моделью фрезера, потому что далеко не каждый инструмент в комплекте имеет цанги. Цанга – это особая втулка, обжимающая хвостовик. Цанги бывают 6, 8 и 12 мм. Отметим, что в магазинах попадаются фрезы, имеющие хвостовик 1/4 или ½ дюйма, если перевести в миллиметры получим 6,35 и 12,7 мм. Такие фрезы не совместимы с 6- и 12-миллиметровыми цангами. Диаметр хвостовика строго соответствует диаметру цанги
  • конструкция фрезы. Они бывают монолитными, сборными, или со сменными лезвиями. Зачастую фреза по дереву является стальной «болванкой», имеющей хвостовик, к которой припаяны лезвия. Бывают такие лезвия, которые созданы в виде съемных пластин, имеющих двустороннюю заточку. Когда острие затупилось, нож просто переворачивают. Кроме этого, существуют цельные фрезы, которые созданы как монолитная металлическая деталь с выточенными лезвиями
  • типы лезвий. На фрезе присутствует маркировка «HM» и «HSS». HM – это фреза из твердого сплава, HSS – быстрорежущая фреза. Быстрорежущий вариант идеален для работы с мягкими сортами древесины или алюминием. Твердосплавные помогут справиться с различными древесными материалами, среди которых и твердые сорта. Чаще всего расположение лезвий строго вертикальное, это означает, что они рубят, а не срезают материал. Также бывают наклонные или спиральные ножи. Такие ножи срезают материал, следовательно, при такой обработке меньше сколов по краям, а качество обработки заметно выше.

Очень часто можно встретить фрезы, которые оснащены маленьким подшипником, вмонтированным заподлицо с лезвиями сверху или снизу. Подшипник обеспечивает при минимальных затратах времени выполнение точного фрезерования края, потому что нет необходимости возиться с упорами для ровного ведения инструмента: подшипник сам упирается в «ребро» заготовки и, следовательно, создает точное направление для фрезера.

Набор фрез для фрезера

Приобретать фрезы поштучно – это достаточно затратно. Лучше приобрести сразу набор. Набор, конечно, имеет более высокую стоимость, чем одна фреза, но при покупке тех же фрез отдельно, вы потратите намного больше. Существует множество таких наборов и продаются они в любом магазине. Рассмотрим пять наиболее распространенных наборов от компании «Диолд»:

  • первый набор имеет шесть кромочных фрез с радиусами 3, 4, 5, 6, 8 и 10 мм, оснащенных снизу опорным подшипником. Хвостовик у всех фрез имеет диаметр 8 мм
  • во втором наборе содержится 12 фрез. Купив набор, вы получите две кромочные фрезы, имеющие радиус 6,35 и 9,5 мм и с опорным подшипником; одну фигурную с двумя радиусами 4 мм и с опорным подшипником; три концевые фрезы, имеющие диаметр 6, 12 и 16 мм; одну торцевую диаметром 12,7 мм; одну угловую (угол 90 градусов) с наружным диаметром 12,7 мм. Также в наборе присутствует одна пазовая фреза, имеющая радиус 6,35 мм; одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником; одна торцевая фреза с углом 45 градусов с опорным подшипником, а также одна пазовая (под «ласточкин хвост»), имеющая диаметр торца 12,7 мм и угол 14 градусов. Такой большой набор станет верным помощником начинающему столяру, потому что он поможет реализовывать разные типы работ по созданию несложных предметов мебели
  • в третьем наборе имеется 16 предметов. Он очень похож на предыдущий. Кроме описанных выше, в наборе вы увидите концевые фрезы диаметром 3 и 12,7 мм; пазовую с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм
  • четвертый набор предназначен для профессиональных мастеров. В наборе содержатся 12 фрез усиленной конструкции со всеми функциями второго набора
  • пятый набор имеет некую схожесть с четвертым, но имеет в своем составе 20 фрез усиленной конструкции с широким разнообразием характеристик и добавлением торцевой пазовой фрезы, имеющей ширину 9,5 мм и диаметр 32 мм. Набор также предназначен для профессиональных мастеров.

Помимо описанных выше наборов у фирмы «Диолд» есть еще 10 наборов, укомплектованных фрезами в различных комбинациях. Выбор наборов достаточно широк, любой мастер подберет подходящий именно для себя.

Виды фрез для фрезера

Ручной фрезер является незаменимой вещью в домашнем хозяйстве. Он, как и любой другой серьезный инструмент, имеет разнообразную оснастку, при помощи которой простые деревянные бруски становятся произведением искусства. Далее мы расскажем о наиболее востребованных на сегодняшний день видах фрез по дереву их назначении и применении.

Фреза пазовая по дереву имеет несколько модификаций:

  • прямая пазовая фреза. Обладает параллельными режущими кромками, которые во время вращения очерчивают собой поверхность в форме цилиндра. Эти фрезы предназначены для обработки прямых пазов. Ели умело сочетать их с копировальной втулкой, то получится аккуратно вырезать криволинейные плоские заготовки по шаблону. Размер этих фрез определяется диаметром и длиной режущей части
  • галтельная V-образная пазовая фреза. Она оставляет прямой паз с дном уголка. Такой профиль используется в качестве элемента декоративной резьбы или как специальная направляющая для передвижения, к примеру, ящика, что можно встретить в старой мебели
  • конструкционная пазовая фреза. Она предназначена для создания соединений, к примеру, «ласточкин хвост», или перевернутого Т-образного паза. Эта же фреза поможет получить обычные ящичные соединения для малонагруженных ящичков, типа шкатулок. Размер определяется наибольшим диаметром, углом наклона, а также высотой рабочей части
  • фреза для сращивания на микрошип, или «мышиный зуб». Такие фрезы используют в процессе сращивания длинных заготовок в длину. Однако существует и другое применение для таких фрез: они помогут присоединить пласти к торцу для получения декоративных эффектов или создать широкие щиты
  • фасонная пазовая фреза. Задача этой фрезы создать пазы с фасонными боковыми поверхностями. Естественно, с использованием параллельного упора или копировальной втулки эти фрезы могут справиться с обработкой кромок заготовки. Также некоторые из таких фрез вполне сгодятся для формирования больших по площади углублений, к примеру, отделений в шкатулках, углублений в некруглых блюдцах, деревянных подносах и прочих аналогичных работ.

Наиболее универсальным инструментом для деревообработки можно назвать концевые фрезы по дереву. В магазинах представлено огромное количество моделей, которые предназначены для разнообразных работ, касающихся обработки различных сортов лесоматериалов и создания из неё разных конструкций. Однако, невзирая на универсальность этого вида фрез, подобрать подходящий и тоже время качественный вариант довольно проблематично. Концевая фреза похожа на сверло, которое фиксируется в шпинделе фрезерного станка. Сама фреза характеризуется наличием нескольких режущих кромок, расположенных сбоку или на торце. Чаще всего спиральная фреза по дереву изготовлена из высокопрочной стали. Кроме этого, чтобы гарантировать дополнительную защиту рабочую часть фрезы покрывают тефлоновым антипригарным покрытием.

Также спиральная фреза прекрасно подходит для «погружного» фрезерования. Спиральные фрезы отличаются незначительным износом, а также снижением ударных нагрузок на фрезерный станок.

Кромочная фреза по дереву бывает таких типов:

  • прямая кромочная фреза. Абсолютно все кромочные фрезы имеют подшипник, который в процессе работы совершает обкатку кромки детали. Отметим, что рабочая (режущая) часть находится выше или ниже подшипника. Прямые кромочные фрезы очень востребованы в процессе работы с шаблонами. Подшипник может располагаться сверху или снизу. Фрезы с нижним подшипником стоят дешевле, однако во время работы заготовка находится между шаблоном и фрезером, что не дает возможности осуществлять обработку в два прохода по глубине, тогда как с верхним подшипником это реально. К основным характеристикам этих фрез относится рабочая длина, рабочий диаметр, а также диаметр подшипника, который часто отличается от рабочего. Более удобно приобретать фрезы, у которых эти диаметры одинаковы, это облегчит создание и монтаж шаблона на заготовке
  • фасонная, или калевочная, кромочная фреза. Таких фрез существует большое разнообразие. Профиль кромки выбирается согласно внешнему виду изделия. Их размер зависит от высоты рабочей части, а также наибольшего диаметра и радиуса закругления, которое они совершают. При наличии нескольких закруглений в профиле, чаще всего указывается профиль самого крупного из них. Очень редко, попадаются регулируемые калевочные кромочные фрезы. В таких фрезах присутствует возможность настройки расстояния между рабочими частями
  • дисковая фреза по дереву. Она предназначена для выборки фальца. Главное отличие от прямых пазовых фрез в том, что дисковые базируются по кромке подшипником, вследствие чего выбираемый ею паз более точный по отношению к ребру заготовки. Однако и стоимость их выше, чем прямых пазовых. Чаще всего эти фрезы производятся регулируемыми для того, чтобы можно быть выбирать паз различной глубины или ширины. В наборе таких фрез присутствуют подшипники различного диаметра или стопка тонких фрез на оси, поэтому высота меняется разборкой фрезы и снятием лишних дисков
  • фигурные кромочные фрезы. На конце таких фрез находится подшипник, однако форма их кромок несколько сложнее, чем у фасонных кромочных, при большей высоте. Их используют для создания багета и в процессе обработки кромок филенок, плинтусов, а также фасадных рам. Бывают эти фрезы и без подшипника. С такой фрезой необходимо работать при помощи параллельного упора или копировальной втулки и шаблона
  • горизонтальные фигирейные фрезы. Они помогают в декоративном фрезеровании кромок филенок. В результате значительного диаметра, массы и усилия резания их производят только с 12-миллиметровым хвостовиком и использовать их можно лишь в столе, то есть при условии стационарного крепления фрезера. Попадаются такие фрезы, состоящие из двух режущих дисков и способные за один проход обработать обе стороны филенки.

Оказывается, купить фрезерный станок – это только полдела. Если же вы намерены полноценно работать с деревянными изделиями, то вам стоит приобрести еще и соответствующие и качественные фрезы, каждая из которых используется для реализации конкретных задач.

Фрезеровка — универсальная операция, способная заменить большинство других видов обработки. Для опытного мастера она намного важнее, чем большинство других процедур. Качественный фрезерный станок способен к выполнению как простейших, так и самых сложных видов резки материалов, созданию изделий сложной конфигурации, копированию деталей или иным специфическим операциям.

Такие возможности появляются только благодаря режущему инструменту, сам станок представляет собой электродвигатель с патроном и близок по конструкции к обычной электродрели. Сменный инструмент, обеспечивающий универсальность и многогранность фрезерного станка, обладает большим разнообразием видов и вариантов конструкции. Рассмотрим его внимательнее.

Что это такое?

С точки зрения конструкции, фрезерный станок чрезвычайно прост.

Вся его универсальность обусловлена возможностями режущего инструмента и оснастки.

При осевом вращении с высокими скоростями, рабочая кромка входит в соприкосновение с поверхностью детали и срезает слой материала определенной толщины.

Используя различные приспособления и приемы работы, фрезеровщики получают результаты высокого качества и точности. Инструмент погружается в заготовку и образует выемку, соответствующую своей конфигурации и размерам.

Основным преимуществом ручного фрезера считается простота и безопасность обработки деталей большого размера и площади. Стационарные станки предназначены для работы со стальными заготовками, но ручные рассчитаны на обработку более мягких видов материала:

  • древесина разных видов;
  • ДСП, ламинированная или обычная;
  • МДФ, ДВП, фанера;
  • алюминий;
  • мягкие виды пластмассы.

Большинство фрез имеют несколько рабочих поверхностей и способны выполнять свои функции при подаче заготовки в разных направлениях. На стационарных станках перемещается обрабатываемая деталь, ручные фрезеры сами движутся по поверхности заготовки, но общий принцип от этого не меняется. Набор функций, доступный ручным станкам, намного шире, чем у стационарного оборудования. В арсенал ручных фрезеров входят следующие операции:

  • обработка кромок;
  • изготовление пазов или гребней;
  • создание декоративных элементов, рельефного орнамента;
  • копирование деталей различной формы и конфигурации;
  • изготовление гнезд под элементы фурнитуры, механизмы, ручки и прочие мебельные комплектующие.

Важно! Приведен далеко не исчерпывающий список возможностей этого ручного инструмента. В умелых руках он превращается в многофункциональное устройство, позволяющее создавать изделия сложной конфигурации и с высокой точностью и чистотой обработки. Качество работы зависит от квалификации мастера и от наличия необходимого режущего инструмента.

Для выполнения той или иной операции в патрон станка устанавливают соответствующий режущий инструмент. Для ручного фрезера используются различные конструкции торцевых фрез, представляющие собой хвостовик диаметром 6,8 или 12 мм, и рабочую часть с режущими кромками. Существуют различные конструкции, обладающие специфическими возможностями. Рассмотрим виды фрез и их назначение.

По типу конструкции

Разновидности общей конструкции режущего инструмента:

  • сборные. Состоят из хвостовика и стальной болванки, на которую жестко крепятся режущие кромки. Обеспечивают высокое качество обработки, практически не требуют ухода. Недостатком такого инструмента является возможность появления сколов или отламывания режущих кромок от основания. Могут использоваться для изготовления мебельных фасадов;
  • со сменными кромками. Предназначены для серийного производства, при котором режущая часть быстро тупится или выходит из строя. Остальная часть инструмента вполне работоспособна, поэтому целесообразно сменить лезвие и работать дальше. Обычно изготавливают двусторонние кромки, которые по мере выхода из строя переворачивают. Возможна также полная замена режущей части;
  • монолитные. Этот вид инструмента изготавливается из одной детали. Обладают высокой прочностью, устойчивостью к нагрузкам, но срок службы таких фрез относительно невелик. Они не допускают перегрева, работа на высоких скоростях или тупые кромки быстро выводят инструмент из строя.

Подавляющее большинство инструмента, имеющегося в продаже, представляет собой сборные конструкции. Они недороги, имеют высокий срок службы. Фрезы со сменными кромками встречаются реже, так как для работы с ними требуется некоторый навык и опыт. Кроме того, они заметно дороже сборных видов инструмента, что ограничивает спрос. Монолитные образцы используются для обработки твердых материалов и требуют соблюдения определенных правил, режимов резания. Заточка таких фрез представляет собой сложную задачу и требует опыта, поэтому большинство домашних мастеров стараются их не использовать.

По типу лезвий

Конфигурация лезвия — это фактор, образующий режим резания материала. Фрезы с прямыми кромками работают по принципу ножевых валов строгальных станков, срубают определенный слой материала. Спиральные кромки режут поверхность, что обеспечивает более чистую обработку, но снижает производительность. По типу металла лезвия бывают:

Первый тип предназначен для обработки на больших скоростях. Используется специальный тип металла — быстрорежущая сталь, которую производят специально для изготовления инструмента. Второй тип лезвий изготавливают для обработки твердых видов материала. Они более хрупкие, цена такого инструмента заметно выше. Наиболее качественные лезвия практически не поддаются заточке обычными способами, но способны резать самые твердые материалы. Рекомендуется эксплуатировать их на относительно низких скоростях.

Классификация и предназначение

Функции, которые способна выполнять фреза, обусловлены диаметром и формой лезвия.

В их числе присутствуют многофункциональные образцы, способные выполнять массу разнородных операций.

Используются и специализированные виды, предназначенные только для одной единственной функции.

По типу обработки бывают следующие виды фрез:

  • пазовые;
  • кромочные;
  • концевые;
  • копировальные;
  • торцевые;
  • дисковые;
  • фасонные и т.д.

Специфика и приемы работы с фрезами разных категорий принципиально отличаются друг от друга. Для работы с ними необходим опыт, умение пользоваться комплектующими или изготавливать вспомогательные приспособления самостоятельно. Рассмотрим их по порядку.

Пазовые

Пазовые фрезы представляют собой обширную группу.

Они предназначены для изготовления углублений заданной формы и размера.

Часто их используют для врезки замков и петель.

Рабочими поверхностями являются боковые и торцовые стороны.

Используется несколько разновидностей пазовых фрез:

  • прямые. Используются для получения паза с плоским дном;
  • галтельные. Образуют паз с круглым днищем, подходящим для укладки трубок соответствующего диаметра;
  • V-образные. Образуют паз с дном, сходящимся вод углом;
  • конструкционные. Это Т-образные или фрезы «ласточкин хвост». Они применяются при изготовлении соединений высокой прочности — мебельных ящиков, коробов и т.п.;
  • фасонные. Используются для нанесения рамок на филенках, орнаментов или декоративных элементов на деталях мебели или столярных изделий.

Общим признаком пазовых фрез можно считать отсутствие упорного подшипника на торцовой части инструмента. Они выпускаются в нескольких типоразмерах, с различным диаметром рабочей части. Для работы с ними необходимо наличие дополнительных приспособлений — шаблонов, упоров, циркульной штанги и т.д.

Кромочные

Отличаются от остальных видов наличием подшипника в нижней (торцовой) части.

Рабочая поверхность — только боковая, создать углубление в пластике такой фрезой невозможно.

Различают следующие виды кромочных фрез:

  • прямые. Предназначены для создания ровной плоской кромки детали;
  • калевочные. Обрабатывают верхнюю часть кромки, скругляют или придают ей фигурный профиль;
  • фальцевые. Используются для создания четверти. Диаметры подшипника и рабочей части отличаются на определенную величину, определяющую размер ступеньки. Удобны тем, что не нуждаются в создании и установке шаблона. Некоторые образцы продаются в комплекте с набором подшипников, меняя которые добиваются разного размера четверти;
  • конусные. Предназначены для снятия фасок, подготовки деталей для склейки под углом и прочих нужд;
  • галтельные. Образуют полукруглый паз или фаску на кромке детали;
  • фигурные (фасонные, мультипрофильные). Образуют определенный рельеф, занимающий всю площадь или только часть кромки;
  • полустержневые (полувалик). Создают на кромке фигуру, представляющую собой продольную половину цилиндрического стержня. Если пройти фрезой с противоположной стороны по заготовке, толщина которой равна диаметру валика, можно получить стержень круглого сечения;
  • комбинированные. Это довольно большая группа инструмента, представляющего набор из нескольких режущих элементов на одном хвостовике. Они могут быть предназначены для изготовления рам, филенок (фигарейные), пазов с шипами. Широко используются специальные зубчатые наборы для сращивания древесины как в продольном, так и в поперечном направлении.

Кромочные фрезы являются наиболее многочисленной группой режущего инструмента. Они используются преимущественно для создания декоративного эффекта, хотя есть образцы исключительно технологического назначения.

Внимание! Для работы с фигурными или комбинированными фрезами, особенно с большой длиной рабочей части, необходим станок большой мощности (не менее 1600 Вт).

Концевые

Концевые фрезы представляют собой группу инструмента, рабочая часть которого находится с торцовой и боковой частей.

Ранее рассмотренные пазовые фрезы являются одной из разновидностей концевых фрез.

Существуют конусные, спиральные, борфрезы, позволяющие выполнять декоративные работы или создавать пазы сложной формы.

Кроме стандартных пазовых образцов, концевые фрезы применяются довольно редко, поскольку предназначены для специфических операций с твердыми материалами, поэтому для домашних мастеров особого интереса не представляют.

Копировальные

Копировальные фрезы принадлежат к семейству кромочного инструмента.

Они состоят из опорного подшипника и режущей части такого же диаметра.

Для работы необходим шаблон, который крепится струбцинами или на двусторонний скотч к поверхности заготовки. Вылет фрезы настраивается таким образом, чтобы подшипник катился по шаблону, а рабочая часть срезала все лишнее и оставляла край с нужными очертаниями.

Иногда в качестве копировальных используют обычные пазовые фрезы, диаметр рабочей части которых равен диаметру хвостовика. Гладкая часть скользит по шаблону, а рабочая удаляет лишний материал. Для таких работ рекомендуется использовать металлические шаблоны, так как древесина плохо переносит трение хвостовика и горит при задержках или сильном давлении.

Как выбрать?

Обычно при выборе фрезы руководствуются двумя критериями:

  • диаметр хвостовика;
  • профиль рабочей части.

Хвостовик чаще всего бывает 6,8 или 12 мм. Однако встречаются фрезы с диаметром 7 мм, поэтому рекомендуется уточнять этот момент в процессе покупки, а не получать сюрпризы уже дома. Необходимо понимать, что установка такой фрезы в 8-миллиметровую цангу с расчетом посильнее ее затянуть приведут только к поломке цанги, никакого положительного результата не будет.

Приобретая фрезы, следует обращать внимание на качество ее изготовления. Также полезно проверять инструмент по критериям:

  • степень термической прочности. Определяет устойчивость изделия к нагреву;
  • тип соединения рабочей части фрезы и хвостовика;
  • состав припоя, который использован при соединении лезвий и основания инструмента.

Наиболее качественными считаются припои марок ПСр37,5 или ПСр40. ЕСли лезвия и основание соединены сварным способом, надежности от такого инструмента ожидать не приходится. Лучший способ проверки качества металла — попробовать его на прочность с помощью напильника. Если он легко стачивается, инструмент откровенно слабый. Качественные лезвия напильник не берет. Твердость металла должна находиться в диапазоне 58-62 HRC.

Важно! Проверка качества актуальна при покупке фрез для больших объемов работы. Если надо изготовить пару рамок или другое небольшое изделие, обычно приобретают готовый набор, не слишком обращая внимание на качество инструмента.

Фрезы для ручного станка играют важнейшую роль. Без них он как автомат без патронов. Состав и качество режущего инструмента практически полностью определяют возможности фрезера и косвенным образом характеризуют степень подготовки мастера. Чаще всего, инструментом обзаводятся по мере необходимости, что оправдано, но, при появлении нужды потребует поисков нужных фрез. На первых порах неплохо выручают стандартные наборы, в которых собраны самые востребованные образцы. Остальные виды инструмента приобретаются с появлением опыта, навыков и понимания, какие фрезы нужны больше всего и заслуживают приобретения в первую очередь.

Иногда бывают ситуации, когда надо произвести какие-то манипуляции с деревом. Для таких целей следует использовать инструмент, который называется ручным фрезером. Чтобы правильно работать с древесиной, необходимо точно знать об основных разновидностях, а также особенностях насадок на оборудование. Только обладая такой информацией, можно правильно выбирать насадки на ручную фрезу по дереву.

Определение и назначение

Ручной фрезер — это довольно удобный инструмент, с помощью которого можно обрабатывать пиломатериалы, а также плоские поверхности. А также с помощью такого устройства формируются различные выемки, пазы, углубления в дереве. Для этого необходимо подбирать соответствующие фрезы (пальчиковые), имеющие нужную конфигурацию. Этот элемент имеет собственные конструктивные особенности и применяется исключительно для конкретных работ.

Назначение фрезы по дереву:

  1. Обработка кромочной части. Применяется фреза, которая служит для сращивания древесины. Использовать ее необходимо в том случае, если нужно совместить несколько заготовок путём соединения пазов.
  2. Врезка мебельной фурнитуры, к примеру, петель.
  3. Декоративные моменты. Очень часто фреза используется, чтобы создавать различные объёмные формы, а также изготавливать материалы сложной конфигурации.

Профессионалы используют большое количество насадок, которые можно использовать для разных целей. Но чтобы правильно выбрать режущий материал необходимо узнать о классификации имеющихся изделий. Только если понять, для чего предназначается каждая фреза, можно сделать правильный выбор при покупке.

Для начала надо внимание обращать на единицу измерения, которая показывает диаметр хвостовика. Для этого используются дюймы или миллиметры. Единица измерения будет зависеть от разновидности цанг, которые входят в комплектацию фрезерного устройства. Такие компоненты будут предназначаться для того, чтобы зажимать хвостовик. Если размеры указываются в миллиметрах, то наиболее распространёнными вариантами являются те изделия, диаметр которых составляет 6, 12 и 8 мм. В том случае, когда в качестве измерения используются дюймы, можно покупать фрезы, имеющее только два размера — ½ и ¼.

Стоит отметить, что ни в коем случае нельзя совмещать дюймовую цангу с миллиметровым хвостовиком. В таком случае инструмент очень скоро выйдет из строя.

Типы конструкций

В магазинах можно наблюдать очень большое количество различных вариантов насадок, которые имеют разную стоимость и назначение. Если изучить конструктивные особенности, то можно выделить несколько виды фрез, предназначающиеся для ручного фрезера:

  1. Сборные, обладающие видом болванки с приваренной кромкой. Такие фрезы можно очень легко изготовить, а потому много изделий предоставляются именно в такой конструкции.
  2. Имеющие сменные кромки. На изделии можно будет сменять кромки. В том случае, когда с одной стороны нож затупился, тогда фреза переворачивается и работу можно продолжать.
  3. Монолитные. На основании имеются выточенные режущие кромки. Стоит отметить, что такие инструменты довольно редко выходят из строя, но если произвести несколько заточек, то деталь нужно будет заменить. Заточить насадку несложно, только не следует нарушать определённый градус.

Выбор стоит производить, отталкиваясь от имеющейся ситуации, а также от материала, который обрабатывается.

Классификация по лезвию

Фрезы предоставляются покупателям в наклонном, спиральном или вертикальном расположении лезвий. Те детали, которые имеют прямые кромки, будут срывать с детали кусочки дерева, а потому могут образоваться сильные сколы. Это будет влиять на качество фрезеровки. Стоит отметить, что если выбирать наклонное лезвие, то такой проблемы можно избежать.

На выбор покупателям предоставляются несколько типов лезвий:

  1. Быстрорежущие, которые обозначаются буквами HM. Такой инструмент рекомендуется применять в том случае, если нужно работать с мягкой древесиной.
  2. Твёрдосплавные, маркирующиеся буквами HSS. Применять необходимо, если нужно обработать твёрдую древесину.

Второй вариант обладает большим температурным коэффициентом. А также у них лучшие характеристики, поэтому и стоимость выше.

Основные разновидности насадок

Фреза — это вращательная деталь, которая по всей поверхности усеяна зубчиками. Такие элементы можно найти в разных конфигурациях. При помощи фрезы обрабатывать можно не только дерево, но и пластик или металл, но всё же обычно их применяют для древесины.

Бывают следующие виды изделий:

Имеются и иные варианты, к примеру, фрезы копировальные по дереву, но эти основные, применяющиеся наиболее часто.

Необходимо отметить, что периодически стоит применять смазку опорного подшипника. Таким образом, детали прослужат гораздо дольше.

Концевые фрезы

Такой вид детали работает не только из-за использования осевой нагрузки. Такие фрезы предполагают использование боковых кромок, благодаря чему можно передвигать режущий элемент в пределах опорной площадки. В итоге выходят аккуратные выборки, которые образуются в дереве.

Количество режущих кромок может различаться, а это будет влиять на чистоту обработки. Обычно такой вариант насадок имеет монолитную конструкцию, но бывают и корончатые, которые используются для дрели по дереву. Такой вариант нужно применять в той ситуации, когда под рукой не оказалось фрезера.

Эта категория имеет несколько разновидностей:

Торцевые применяются для того, чтобы образовать пазы, имеющие разную конфигурацию, а также размер. Использовать их можно не только для обработки дерева, но также и чтобы создать паз/шип.

Профильная фреза может выполнять определённые задачи:

  1. Обработка торцов.
  2. Создание пазов, имеющих довольно сложную конфигурацию.
  3. Декоративное оформление орнаментов.

Борфрезы также называются шарошками. Их используют для того, чтобы проделывать отверстия определённой формы. Эти насадки применяют, когда идёт процесс промежуточной обработки.

Кромочные по дереву

Кромочные фрезы для ручного фрезера представляют самую обширную группу, которую наиболее часто используют для ручного инструмента. С помощью них изготавливаются кромки на дереве. Такой вариант очень часто предпочитают использовать домашние мастера, поскольку даже в самых больших наборах основная часть деталей приходится на кромочные насадки. Гораздо проще приобрести такой набор фрез, чем подбирать всё по отдельности.

Эта разновидность включает в себя:

  1. Профильные, которые используются для создания сложной формы краёв деталей.
  2. Фасонные или калёвочные, которые незаменимы при закруглении и скруглении кромок.
  3. Конусные, которые используются для того, чтобы снять угловую фаску.
  4. Дисковые, с помощью которых формируются пазы в кромочных частях.
  5. Фальцевые, что убирают четверти в кромочных частях.
  6. Фреза галтельная по дереву. Обычно используют для того, чтобы изготовить желобки.
  7. Фигирейные, применяемые для создания филёнок.

Обычно кромочные фрезы комплектуются подшипником. Так можно ограничить ход инструмента, и тем самым предотвратить чрезмерное заглубление в поверхность дерева. Стоит отметить, что режущая кромка будет размещаться не на одном уровне с подшипником. При помощи опорной площадки можно регулировать глубину, в которую будет погружаться фреза.

Если насадка образует слишком большие срезы, тогда работу необходимо совершить поэтапно, каждый раз углубляя инструмент в материал, пока не будет достигнута нужная конфигурация.

Фигирейная фреза имеет большой вес, а также диаметр. С помощью таких инструментов можно работать на стационарные конструкции.

Пазовое оборудование

При помощи пазовой фрезы по дереву для ручного фрезера создаются пазы. Имеется несколько разновидностей насадок:

  1. Галтельные, с помощью которых осуществляют пазы полукруглой формы.
  2. Конические, благодаря которым можно наносить резьбу на плоскую поверхность.
  3. Т-образные, создающие соответствующий узор.
  4. Фасонные.
  5. Элементы, называющиеся «Ласточкин хвост».
  6. Прямые пазовые, которые предназначаются для цилиндрических деталей.
  7. Комбинированные, с помощью которых делают соединение деревянных щитов большого размера.

Стоит заметить, что если необходимо будет изготовить пазы, имеющие разные углы наклона, тогда желательный всего приобретать наборы с различной конфигурацией фрез. Так работа пойдёт эффективнее.

Оптимальный набор инструментов

Если есть желание приобрести очень дорогую фрезерную машинку, то это не будет являться полной гарантией качественного результата. Чтобы материал обрабатывался хорошо, необходимо также выбирать и качественное оснащение. Для этих целей изготавливают специальные наборы фрез, которые будут включать комплект режущих инструментов, что можно использовать для различных работ.

  1. Качество материала.
  2. Термическую прочность.
  3. Тип соединения режущей кромки и хвостовика.
  4. Материал припоя.

Лучше приобрести наборный чемоданчик, в котором будут храниться сразу все насадки.

Необходимо особое внимание уделять качеству пайки. Она должна выполняться таким образом, чтобы инструмент не терял свою устойчивость во время выполнения всех манипуляций с деревом. Это особенно касается тех случаев, когда по работе нужно использовать такие изделия, которые изготавливаются из твёрдой древесины. К ней можно отнести граб, дуб или грушу.

Если заметили, что режущая часть соединена с хвостовиком при помощи сварки, тогда такой набор лучше не покупать, поскольку это не самый лучший вариант для работы. Сварка свидетельствует о том, что изделие может разломиться в соединительной части во время работы.

При покупке монолитных фрез, особое внимание нужно уделять материалу, из которого она изготовлена. Всё это можно проверить самостоятельно в домашних условиях. Необходимо использовать тарированный напильник, которым следует покарябать поверхность насадки. Если видимых отметин не останется, значит, материал качественный. Обычно производитель гарантирует качество, но стоит убедиться самостоятельно.

Качество работы также будет зависеть и от дополнительных приспособлений. Именно для этой цели также стоит покупать упоры и шаблоны. А также стоит приобрести или изготовить специальный стол, который подойдёт не только для фрезера, но и циркулярки. На нём можно будет ещё и удобно наточить все инструменты.

Техника безопасности

При работе с вращающимися деталями обязательно следует выполнять определённые требования безопасности. В противном случае травм не избежать.

Правила безопасной работы:

  1. Запрещается работать без защитных очков. Кусочки дерева могут отлететь в любую сторону и попасть в глаза. В таком случае следует сразу же попросить кого-нибудь осмотреть поражённую область и вытащить опилки, если необходимо. Если боль не проходит, то надо обратиться к врачу.
  2. Нельзя при работе смахивать опилки с поверхности голыми руками, поскольку так можно получить занозу. Следует взять любую тряпку и смахнуть дерево ею. А также не рекомендуется сдувать опилки, поскольку они могут засорить глаза близко стоящего человека.
  3. Устранять стружку с насадки можно исключительно после того, как инструмент будет обесточен.
  4. Рукава должны быть хорошо застёгнуты, поскольку болтающиеся части одежды могут быть затянуты вращающейся частью оборудования.

Пренебрегать техникой безопасности нельзя, ведь от этого зависит безопасность оператора, а иногда и жизнь.

Как видно, имеется большое количество насадок. Каждая предназначается для выполнения определённой работы. Именно поэтому так важно обладать полной информацией перед покупкой.

Как использовать фрезерный станок по дереву

Стивен Льюис

С маршрутизатором и грудой дров можно сделать все, что угодно. Мы не зашли так далеко с нашим учебником по технике, представленным ниже, но вы можете увидеть, как мастерская по дереву, такая как маршрутизатор Bosch 1617EVS, может внести свой вклад в классический проект, такой как сундук с одеялами. Он может вырезать ласточкин хвост для ящика или даже боковых сторон корпуса. В нем можно прорезать паз для дна ящика. И он может сформировать привлекательную овечку на макушке.Для максимальной точности обработки дерева вы можете обработать каждую опору кронштейна до точной формы, проведя по шаблону с помощью прямой фрезы с верхним подшипником.

Нам очень нравятся ручки Bosch из бука. Но более впечатляющим является мощь мотора мощностью 2 л.с., который позволяет управлять его скоростью поворотом красного колесика. Босх не ревет. С острым твердосплавным наконечником этот большой мотор просто мурлычет, когда фрезерный станок оставляет за собой блестящий край четкой формы. Это замечательная вещь, и что касается электроинструментов, это классика, благодаря которой каждый любитель хорошо выглядит.

Сдвинуть вправо

Самая большая ошибка начинающих плотников — продвигать фрезер в неправильном направлении. Проще практиковать правильную технику, чем объяснять ее, но вот что: во-первых, всегда перемещайте фрезер против вращения сверла. Это позволяет сверлу врезаться в работу, давая вам полный контроль над инструментом. Если вы продвигаете фрезер в том же направлении, что и вращение фрезы, фрезерный станок будет перемещаться по краю заготовки, и вам придется бороться, чтобы сохранить контроль.

Если смотреть прямо на верхнюю часть фрезы, фреза вращается по часовой стрелке. Это означает, что вам следует перемещать маршрутизатор слева направо, но — и это важно — это верно только тогда, когда маршрутизатор расположен посередине между вами и обрабатываемой деталью.

Например, если вы фрезеруете края доски, вы перемещаете маршрутизатор слева направо через ближайший к вам край. Но при трассировке противоположного края, самого дальнего, вы продвигаете маршрутизатор справа налево.Это потому, что заготовка, а не фрезер, теперь находится посередине. В этом положении фрезерный станок движется справа налево, но он правильно режет против вращения фрезы.

Будь вторым пилотом

Один из лучших и безопасных способов начать трассировку — использовать фрезы с направляющими на шарикоподшипниках. Подшипник скользит по краю заготовки, эффективно удерживая сверло на курсе и контролируя его. Просто установите глубину резания, и вы готовы к фрезерованию. Нет необходимости прикреплять кромочную направляющую к фрезеру или линейку к работе.Только подшипник обеспечит резку долота до нужной ширины. Почти все фрезы для формообразования и обрезки кромок доступны с направляющими на шарикоподшипниках, в том числе для скругления, римского выступа, снятия фаски, выравнивания кромок и обрезки заподлицо.

Экскурсия с гидом

Освоив основные методы фрезерования, создайте точный фрезерный станок, оснастив его направляющей втулкой и фрезой для прямой резки. Направляющая втулка (она же шаблонная направляющая) — это просто стальная втулка, которая устанавливается на основание маршрутизатора.Из воротника выступает короткая стальная трубка, через которую проходит коронка. Трубка направляется по краю шаблона, что позволяет быстро разрезать доски практически любого размера и формы. Вот краткое описание того, как использовать направляющую втулку:

Начните с вырезания шаблона нужной формы из фанеры, МДФ или ДВП. При изготовлении шаблона учитывайте смещение между внешней кромкой втулки и режущей кромкой сверла; расстояние, которое обычно составляет около 3/16 дюйма.Кроме того, не забудьте отшлифовать края шаблона идеально гладкими. В противном случае сверло перенесет любые дефекты на заготовку.

Зажмите шаблон на месте, затем продвиньте фрезер в заготовку. Убедитесь, что направляющая втулка плотно прижата к краю шаблона. Направляющие втулки полезны для фрезерования криволинейных и нестандартных форм, а также для точной резки петель и пазов. Вы можете купить направляющие втулки по отдельности, но обычно экономичнее покупать комплект из нескольких деталей.

Переверни вверх ногами

Установка маршрутизатора вверх ногами на столе маршрутизатора значительно расширяет возможности инструмента, делая маршрутизацию проще и безопаснее. Когда инструмент надежно удерживается на месте, вы можете использовать обе руки, чтобы безопасно вводить приклад в сверло. А поскольку бит хорошо виден, вы можете точно видеть, что делаете. (Это не всегда возможно при ручной фрезеровке.) Фрезерные столы особенно полезны при фрезеровании небольших деталей, нарезании остановленных канавок или использовании сверл большого диаметра.На самом деле есть некоторые биты, в том числе определенные биты с приподнятой панелью, которые следует использовать только в таблице маршрутизатора.

Вы можете достаточно легко сделать свой собственный стол для фрезерования, и многие настольные пилы имеют выдвижные крылья, которые подходят для фрезерования. Но для большинства домашних мастеров купленный в магазине стол для маршрутизатора — лучший вариант, поскольку он поставляется готовым к использованию со всем необходимым оборудованием, включая регулируемый упор, угол наклона, переключатель включения / выключения, порт для сбора пыли и защиту для бит. Однако столы маршрутизатора обычно не поставляются с маршрутизатором, поэтому проверьте спецификации перед покупкой, чтобы убедиться, что ваш маршрутизатор подходит к таблице.

Получите приз своей двери

Построение традиционных рамно-панельных дверных шкафов без маршрутизатора практически невозможно. Стойки и рейки, образующие дверную коробку, соединяются между собой плотно прилегающими колпачками и торцевыми соединениями. Фальшпанель двери имеет скошенные края, которые входят в неглубокие пазы, прорезанные в деталях рамы. Каркас собирается только с помощью клея, поэтому все стыки должны быть точно фрезерованы, чтобы детали правильно прилегали друг к другу. И маршрутизатор — это инструмент, которым можно разрезать эти стыки.Вам также понадобится стол для фрезерования, чтобы безопасно делать разрезы.

Биты для рельсовых реек продаются в наборах, а биты для выступов продаются по отдельности. Вы также можете купить наборы для изготовления столярных изделий, в которые входят все три насадки.

Детали ласточкин хвост

Есть несколько деревянных соединений столь же прочных и красивых, как «ласточкин хвост». Клиновидные штифты плотно прилегают к хвостовикам в форме ласточкина хвоста, эффективно фиксируя две доски вместе. Соединения типа «ласточкин хвост» обычно используются для создания ящиков, сундуков с одеялами и шкатулок для драгоценностей.

И хотя соединения «ласточкин хвост» можно вырезать вручную, использование фрезерного станка и шаблона «ласточкин хвост» является точным и намного более быстрым. Шаблон «ласточкин хвост» — это, по сути, тиски, оснащенные регулируемыми металлическими пальцами. Вы зажимаете хвостовую доску в шаблоне, а затем используете фрезу «ласточкин хвост», чтобы отрезать хвосты. Затем установите контактную доску в шаблон и с помощью прямой фрезы нарежьте штифты. Правильно выровнять все штифты и хвостовики на начальном этапе немного сложно, поэтому сделайте несколько пробных надрезов в древесных отходах, прежде чем фрезеровать заготовки.

Четыре пути выхода

Прямая канавка

Дэвид Спаршотт

Канавки появляются повсюду в деревообработке. Например, используйте один для установки дна ящика по бокам ящика спереди и сзади. Чтобы сделать паз с помощью фрезы, используйте аксессуар для забора. Установите упор на необходимое расстояние от долота и установите глубину долота. Не более того.

Соединение ласточкин хвост

Дэвид Спаршотт

Для соединения «ласточкин хвост» с фрезером требуются две вещи: шаблон «ласточкин хвост» и соответствующая насадка.Вы выполняете две операции с шаблоном. Одним вы режете ласточкин хвост, а другим — штифты. Сдвиньте две части вместе с помощью клея для дерева, и вы получите почти неразрывное соединение.

Фрезерованная кромка

Дэвид Спаршотт

Фрезерный станок может обрезать любую декоративную кромку на заготовке, от простого закругленного угла до ряда кривых за один проход с римской коронкой. Этими операциями формообразования можно управлять с помощью долота с шарикоподшипником или долота без подшипника.При использовании любого из этих методов перед тем, как приступить к работе с самим изделием, сделайте пробный запуск на ломе.

Вырезанный по шаблону

Дэвид Спаршотт

Самый быстрый способ сделать точную копию детали, такой как четыре ножки кронштейна для ящика для одеял, — это использовать шаблон и прямую коронку с верхним подшипником. Подшипник катится по узору, когда прямая коронка режет дерево.

Джозеф Труини Джо Труини — бывший плотник и краснодеревщик, который много пишет о ремоделировании, деревообработке и инструментах.Рой Берендсон Старший домашний редактор Рой Берендсон проработал более 25 лет в Popular Mechanics, где он писал о плотницких, каменных, малярных, сантехнических, электрических, деревообрабатывающих, кузнечных, сварочных работах, уходе за газонами, использовании бензопил и наружном энергетическом оборудовании.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Профили бита маршрутизатора

Иллюстрированный глоссарий соответствует профилю бита маршрутизатора

С твердосплавными наконечниками промышленного качества, твердосплавными фрезами и твердосплавными режущими пластинами для любого проекта.

Имея на выбор сотни маршрутизаторов, выбор может быть огромным. Чтобы сделать процесс покупки приятным, мы подготовили подробный глоссарий фрезерных бит, который поможет вам при выборе инструмента. В Toolstoday вы получаете обслуживание клиентов высочайшего качества вместе с самыми низкими ценами на маршрутизаторы онлайн.Ознакомьтесь с нашими новейшими фрезами с покрытием Spektra ™.

Посмотрите наши видеоролики об инструментах с ЧПУ, глоссарий фрезерных бит с ЧПУ, глоссарий по пильным дискам и глоссарий фрезерных бит.

Lea este glosario en Español, haga clic aquí.

Просмотрите наши фрезы и пильные диски.

Абразивные фрезы

Эти фрезы предназначены для резки абразивных материалов, таких как плитка и стекловолокно. Иногда в форме ромба.

Акриловые фрезы

Режущие инструменты, специально разработанные для работы с акрилом.Хотя акрил мягче, чем насадки, первая более чем вероятно затупит инструментальную сталь.

Алюминиевый композитный материал (ACM)

ACM — это тип плоской панели, которая состоит из двух тонких алюминиевых листов, скрепленных с неалюминиевым сердечником, и широко используется в качестве облицовки для множества различных применений, таких как внутренние и внешние офисные здания, внешняя облицовка или фасады зданий, больниц, конвенций. центры, аэропорты, отели, изоляция и вывески.

AlTiN Покрытие

Нитрид алюминия и титана (AlTiN) обозначает группу метастабильных твердых покрытий, состоящих из металлических элементов алюминия, титана и азота. Покрытие AlTiN обеспечивает дополнительную износостойкость при нанесении на фрезы.


Алюминиевые фрезы

Фрезы для алюминия используются для резки алюминия, латуни, меди и других цветных металлов.

Инструмент Amana

Поставщики деревообрабатывающего инструмента и мировые лидеры в производстве высококачественного деревообрабатывающего инструмента из карбида вольфрама.


Защита от отдачи

Устройство безопасности, предназначенное для предотвращения слишком глубокого захвата инструментом дерева и отбрасывания материала. Ищите инструменты, прошедшие BG-тестирование, что является европейской сертификацией для инструментов, которые соответствуют их строгим стандартам безопасности.

Биты для фрезерования бусинок

Декоративный профиль. Эта фреза часто используется с пазогребневым соединением, чтобы скрыть щель между досками.

Фрезы для закругления кромок

Фреза для декоративных целей.Эта фреза режет четверть округлые формы, ограниченные галтелями. Он создает на дереве контур, похожий на бусинку.

Фрезы Belin для ЧПУ

Компания по продаже инструментов с ЧПУ.


Буровая коронка

Режущий инструмент, который делает чистые круглые или цилиндрические вырезы или отверстия в древесине или других материалах.

Биты Bullnose Router

Эти биты используются для вырезания закругленных краев, часто используются для передних краев столешницы.

Твердосплавные фрезы

Фрезы из очень твердого сплава. Существуют различные стандарты твердого сплава с разной твердостью, используемые для определенных материалов.

Твердосплавные фрезы

Фрезы с режущими кромками или лезвиями из твердого сплава.

Полимер, армированный углеродным волокном

Чрезвычайно прочный и легкий полимер, армированный углеродными волокнами.Связующий полимер часто представляет собой термореактивную смолу, такую ​​как эпоксидная смола, но иногда используются другие термореактивные или термопластичные полимеры, такие как полиэфир, сложный виниловый эфир или нейлон.

Кермет

Композиционный материал, состоящий из керамических (цер) и металлических (мет) материалов. Кермет идеально разработан, чтобы иметь оптимальные свойства как керамики, такие как устойчивость к высоким температурам и твердость, так и свойства металла, такие как способность подвергаться пластической деформации.

Фрезы для рельсов для стульев

Изначально перила для стульев предназначались для предотвращения вмятины стен спинками стульев. Перила для стульев обычно измеряются по высоте самого высокого стула в комнате.

ЧПУ

Аббревиатура от «числового программного управления». Компьютерное числовое управление относится к автоматизации машин или инструментов, которые управляются или управляются абстрактными командами, запрограммированными для компьютера.


Фрезы для ЧПУ

Режущие и абразивные инструменты на конце шпинделя фрезерного станка с ЧПУ, которые вырезают древесину для создания архитектурных деталей, уточнения форм или создания элементов. Таким образом, резцы с ЧПУ включают в себя черновые и формовочные насадки, фактические резцы, которые создают формы и формы, и детали для детализации, которые улучшают текстуру. Биты бывают V-образные, шаровые, концевые фрезы, концевые фрезы для печатных плат и сверла для печатных плат.

Фрезы для ЧПУ

Автоматические режущие инструменты, вырезающие древесину для создания узоров, фигур, букв, рельефов, стыков или отверстий

Фрезы для ЧПУ

Разработан для работы на станках с ЧПУ.Фрезы промышленного качества с ЧПУ обеспечивают неизменно превосходный и гладкий рез.


Составные режущие твердосплавные фрезы с ромбовидной картиной

Эта коронка разработана специально для резки стекловолокна, печатных плат из стекловолокна, композитов, фенольных и других высокоабразивных материалов. Хорошо работает на эпоксидных смолах из углерода, стекла и композитных материалов. Режущие кромки с ромбовидным рисунком вверх / вниз эффективно шлифуют материал равномерно во всех направлениях.


Компрессионные фрезерные биты

Эти фрезы используются при работе со шпоном, меламином или подобными материалами. Использование двойных спиралей гарантирует, что верхний и нижний края материала правильно обрезаны и вытянуты к центру.


Компрессионные спиральные сверла

Инструменты для сверления или растачивания, которые выбрасывают стружку в противоположных направлениях, поэтому верхний и нижний края материала (например, многослойной фанеры) имеют гладкую текстуру и чистый внешний вид.


Компрессионная спиральная насадка

Винтовой инструмент для растачивания / сверления, который выбрасывает частицы с обоих концов, так что верхняя и нижняя плоскости имеют гладкие поверхности.

Конические насадки

Угловые или спиральные гравировальные инструменты, которые используются на различных носителях (таких как пластик, латунь, алюминий или медь). Из-за своей формы конические насадки также используются для резки кромок под углом.



Биты зенковки

Фрезы для фрезерования конических отверстий в готовом объекте.

Биты для маршрутизатора Core Box

Корончатые коронки используются для вырезания полукруглых канавок в рифленых карнизах, колоннах, столярных изделиях и знаках. При использовании с направляющей кромкой эта коронка также прорезает бухты.

Угловые круглые фрезы

Эти фрезы используются для создания закругленных углов на деревянных изделиях. Используется в основном для мебели.

Биты для маршрутизатора Cove

Элемент обрезки, у которого одна кромка имеет изогнутый радиус.Бухты используются для перекрытия зазора между нижней частью стены и полом. Бухта также может быть использована для создания внутреннего угла.

Фрезы с ЧПУ для литья под коронку

Изготавливаем профили для коронок, углублений и бортов для архитектурных и мебельных применений. Доступен в двустороннем и горизонтальном стилях.

Биты нестандартного маршрутизатора

Фрезы для фрезерования, которые изготавливаются или устанавливаются в соответствии с потребностями, предпочтениями или особыми запросами человека.

Услуги по резке

Любое оборудование, которое предлагает резку, сверление, растачивание, гравировку или тиснение с использованием или без использования систем резки с ЧПУ.

Режущие системы

Полный комплект автоматизированных режущих инструментов, включая стол для резки (где материал раскладывается для резки / гравировки / сверления), шпиндель и фрезерный станок.

Инструмент для снятия заусенцев

Абразивные инструменты для чистовой обработки, которые сглаживают «заусенцы» или рваные края, образовавшиеся при сплавлении металлов, дерева или других материалов.Инструменты для снятия заусенцев обеспечивают «тонкую» работу.


Биты алмазные

Алмазные инструменты

содержат поликристаллический алмаз, что делает их одними из самых твердых и долговечных из всех инструментальных материалов. Эти долота имеют слой алмазных частиц, прикрепленных к опоре из карбида вольфрама.


Алмазная гравировальная насадка

Это режущие и гравировальные инструменты с алмазными наконечниками, которые работают с выключенным шпинделем фрезерного станка.Вместо этого подпружиненная головка оказывает постоянное давление на алмазный наконечник, которое шпиндель фрезы проводит по поверхности (так что давление на твердый материал создает отпечаток на поверхности). Этот бит используется для создания точных и постоянных линий. С помощью этой насадки можно выгравировать подписи, логотипы компании, произведения искусства, серийные номера или декоративные детали на стекле, зеркалах, гранитной плитке, табличках, трофеях или даже на продуктах.

Спираль с алмазной зернистостью и гальваническими алмазами

Эти инструменты обеспечивают превосходную отделку самых абразивных материалов из стекловолокна или армированного углеродным волокном полимера (CFRP).Сочетание направленной вниз спирали с алмазными вставками, устойчивыми к истиранию. Отлично подходит для превосходной отделки и выдающихся характеристик.

Алмазный шлифовальный инструмент

Алмазные частицы внедряются в никелированное покрытие, которое обеспечивает превосходную отделку самых абразивных материалов из стекловолокна или армированного углеродным волокном полимера (CFRP). В сочетании с направленной вниз спиралью и встроенными алмазами, устойчивыми к истиранию, можно ожидать превосходной отделки поверхности и надежной заготовки, которые в сочетании обеспечивают выдающиеся характеристики.

Djtol Гравировальные инструменты

Компания по продаже инструментов с ЧПУ.

Фрезы для кромок дверцы

Фрезы используются для придания формы ручкам на фасадах ящиков и дверцах шкафов.

Фрезы для дверных фрез

Фрезы предназначены для изготовления и придания формы входным дверям, дверям шкафов и стеклянных дверей, а также для создания деревянных элементов, окружающих дверь.

Двойные фрезы для фрезерования

Эти насадки создают на деревянной детали два контура в форме бусинок.Часто используется по краям стеллажей или узких планок.

Шаблон для ласточкин хвост

Устройство для фиксации концов платы, соединяемых соединением «ласточкин хвост».

Соединения типа «ласточкин хвост»

Техника создания прочного соединения между двумя кусками дерева. Это делается путем вырезания одного или нескольких конических, веерообразных шипов на одном куске дерева, который будет соединяться с рядом пазов, вырезанных в прилегающем куске дерева.

Биты долбежные

Сверлильные приспособления, которые делают дадо (пазы квадратной формы), вдавливая стружку вниз; следовательно, оставляя грубый нижний край, делая гладкий верхний край. Биты Up-Cut похожи, но достигают противоположного эффекта.

Биты для граничного маршрутизатора

Кромки используются для детализации кромок вашего изделия из дерева. Используется для смягчения углов столов, шкафов и т. Д.

Гравировальная насадка

Биты, используемые для гравировки рисунков на поверхности дерева, пластика и металлов.

Гравировальные инструменты

Инструменты для гравировки. Примеры включают стандартные конические, микропрофильные станки, твердые наконечники для нержавеющей стали, конические шариковые наконечники, сверла для гравировки фаски, фрезы для снятия фаски, четвертькруглые инструменты, параллельные сферические наконечники, пирамиды, алмазные наконечники, 2D Data Matrix UID и твердосплавные наконечники

.

Биты для фрезерного станка E-Z Dial ™

E-Z Dial — это регулируемая фреза для пазов без прокладок, прокладок и необходимости разбирать бит.Регулируется всего за секунды и имеет точность до 0,004 дюйма. Обработка точных канавок никогда не была такой простой.

Насадка для маршрутизатора Fast Helix

Быстро вращающийся спиральный сверлильный или расточный инструмент, позволяющий производить глубокое сверление и легко очищать отверстия.

4-гранные сверла с ЧПУ

Наши дробильные сверла с четырьмя фасетками состоят из 2 режущих кромок с 2 гранями на каждую режущую кромку. Грани состоят из рельефа губ и угла зазора губ.

Скорость подачи

Скорость подачи дает вам рекомендуемые скорости подачи для работы с различными типами фрез по разным породам древесины. Направление древесных волокон, сорт древесины, а также влажность могут изменить условия резки.


Армированный волокном пластик

Другое название стекловолокна, это тип армированного волокном пластика, в котором армирующим волокном является, в частности, стекловолокно.

Биты для фрезерования пальцев

Эти биты используются для вырезания ручек выдвижных ящиков на передней части ящиков, а также на дверцах шкафов.

Пальцевый шарнир

Техника соединения двух деревянных кусков. Тонкие деревянные удлинители, похожие на пальцы, нарезаются на концах двух деревянных кусков. Склеенные вместе, эти удлинители образуют ровную поверхность.

Фрезы для напольных покрытий

Создавайте индивидуальные деревянные полы и вставки из твердых пород дерева с пазом и пазами, производите доски с пазами для гвоздей, используя инновационные двухкомпонентные наборы фрез с твердосплавными напайками.

Фрезы для резки пенопласта

Цельные твердосплавные фрезы с заостренной головкой, специально разработанные для фрезерования пенополиуретана и пенополистирола (EPS), чтобы гарантировать точность и детализацию ваших проектов из пенопласта.

Рама и панель

Также известен как «Стайл и рельс». Эта техника используется для создания дверей, обшивки, а также для добавления декоративных элементов в шкафы, дома и мебель.

Полимер, армированный стекловолокном

Композитный материал, состоящий из полимерной матрицы, армированной волокнами. Волокна обычно стеклянные, углеродные, арамидные или базальтовые. Полимер обычно представляет собой эпоксидный, винилэфирный или полиэфирный термореактивный пластик, а фенолформальдегидные смолы все еще используются.

Обработка канавок и гравировка

Получение четких, чистых пропилов в древесине для создания детализированных узоров, слов, печатей и т. Д.

Holz BG Протестировано (Защита от отдачи)

Немецкая ассоциация деревообрабатывающей промышленности установила правила для деревообрабатывающей и пластмассовой промышленности в отношении проектирования, производства и использования режущих инструментов.

Биты для маршрутизатора In-Groove ™

Гравировальная система для пластин, разработанная для быстрой замены твердосплавных ножей при установке на станки с ЧПУ для обеспечения превосходной точности резки.

Наборы твердосплавных фрез для стоек и рельсов

Предназначен для изготовления дверей шкафов и всевозможных каркасно-панельных сборок для мебели и архитектурных применений. Одна насадка для резки рельсов и одна для резки стоек. Ножи с твердосплавными вставками можно заменить, когда нож затупится.

Инструмент для пластин

Система использования бит, которые «вставляются» в рабочую головку, а не привариваются к ней.Когда биты изношены, их можно легко удалить из канавки рабочей головки и заменить на новые, вместо того, чтобы снимать весь узел.

Фрезы промежуточного штабелирования

Фрезы, используемые для расширения регулируемых канавок. Дайте возможность мастерам по дереву вставлять одну или несколько фрез между парой канавок.

Столярные изделия

Изготовление изделий из дерева с использованием множества методов соединения.

Фрезы для фрезерования столярных изделий

Биты, используемые для вырезания соединительных деталей, похожих на пазл, в процессе соединения.

Фрезы для замочной скважины

Фреза для замочной скважины используется для вырезания пазов в форме замочной скважины в пластинах, рамах для картин и других подвесных деревянных изделиях.

Коллекция бит для фрезерных станков Master с ЧПУ

58 наиболее универсальных станков с ЧПУ, промышленного качества, высокопроизводительных твердосплавных фрез с твердосплавными напайками и твердосплавных режущих пластин, идеально подходящих для современных сложных материалов в деревообрабатывающей промышленности, производстве алюминия, пластика, пенопласта, композитных материалов и т. Д.

МДФ

Кромки используются для детализации кромок вашего изделия из дерева. Используется для смягчения углов столов, шкафов и т. Д.

Биты для маршрутизатора MDF

Фрезы для правильной резки и резьбы по дереву МДФ.

Фрезерный

Фрезерование — это процесс обработки с использованием вращающихся фрез для удаления материала с заготовки путем продвижения в направлении под углом к ​​оси инструмента.Он охватывает широкий спектр различных операций и станков в масштабе от мелких отдельных деталей до крупногабаритных фрезерных операций в тяжелых условиях. Сегодня это один из наиболее часто используемых процессов в промышленности и механических цехах для обработки деталей до точных размеров и форм

Врезной

Это прорези, вырезанные в куске дерева. Эти прорези будут сцепляться с шипами, вырезанными на прилегающем куске дерева, образуя соединение типа «ласточкин хвост».

Врезные фрезы

Врезные насадки используются для вырезания пазов квадратной формы.Обычно используется для петель, замков и пазов.

Рыхлитель

Также называемый долбежным станком, это инструмент, который вырезает древесину или другой материал, чтобы сделать выемку, которая принимает шип (выступающий шов).

Стойка

Тонкий элемент, образующий разделительные элементы двери, окна или ширмы. Его часто используют в декоративных целях.

Концевые фрезы с несколькими спиралями

Превосходный инструмент для периферийного фрезерования со сроком службы дольше стандартных концевых фрез, поскольку они гасят вибрацию, которая очень быстро разрушает острую режущую кромку.

Многофункциональная фреза

Многофункциональная фреза для фрезерования различных форм, профилей и архитектурных деталей.

Мунтин

Деревянные или металлические планки, разделяющие стекла в створке.

Биты для маршрутизатора Ogee

Биты Ogee используются для вырезания S-образной кривой в лепных украшениях и декоративных элементах. Он имеет выпуклость вверху, которая плавно переходит в вогнутость внизу.

Фрезы для ЧПУ со ступенчатым расположением зубьев встречной резки

Долото со ступенчатым зубцом имеет две режущие кромки. Конфигурация с «противоположным сдвигом» имеет кромку, направленную вниз, и кромку, направленную вверх. При сквозном пропиле он одновременно срезает обе поверхности.

Оволо

Глубокая версия фрез Roundover или угловых фрез.

Биты для маршрутизатора Panel Pilot

Этот бит используется для создания проемов в панелях, окнах, гипсокартоне и дверях.Часто используется для отделки таких материалов, как слюда, шпон и другие ламинаты.

Биты для печатных плат

Сверла для сверления и фрезерования рисунков на печатных платах.



Пластиковые биты с ЧПУ

Инструменты для сверления или гравировки с О-образной канавкой и малой спиралью, которые были разработаны для работы с акриловыми, фенольными, поликарбонатными и полипропиленовыми материалами и композитами. Биты выбрасывают пластиковую стружку с обоих концов (одновременно вверх и вниз).


Плунжерные фрезы

Фрезы для погружных фрез

идеально подходят для выполнения врезных пропилов. Вырезать дадо и канавки.

Плунжерные фрезы

Плунжерные фрезы и биты

идеально подходят для резки на глубоких поверхностях. Идеально подходит для надписей от руки и инкрустации.

Поликристаллический алмаз (PCD)

Инструмент

PCD производится в лаборатории, работающей при высоких температурах и высоких давлениях, где частицы алмаза наплавляются на твердосплавную основу, что позволяет припаивать алмаз к корпусу инструмента.PCD предлагает более твердую режущую кромку, обеспечивающую более высокую износостойкость, а качество отделки часто значительно улучшается.

Биты из полистирола

Режущие инструменты для мягких пластиков, например полистирола. Мягкие материалы имеют тенденцию со временем затуплять острые кусочки.

Плунжерные фрезы для производства

Промышленные врезные долота специально разработаны для высокопроизводительных операций, где прежде всего важна долговечность инструмента.

Фрезы для производства ножниц

Отлично подходит для резки композиционного картона и меламина. Эти биты режут с режущим действием, очень слегка режут вниз, чтобы предотвратить скалывание и разрыв поверхности шпона или покрытия.

Профилирующие фрезы

Инструменты для создания профилей из древесины хвойных и твердых пород, а также из искусственных досок. Сюда могут входить фаски, угловые фрезы, закругление, закругление и фрезы с выступом и бортом.

Фрезы Reed Edge

Кромки Reed образуют ноготь, обрамленный полными бусами, и элегантный профиль кромки.

Биты для фрезерного станка с выступом

Эти насадки используются с насадками для стоек и рельсов для создания профилированных кромок на дверных панелях. Биты с выступом доступны как для горизонтальных, так и для вертикальных профилей.

Фреза с закруглением

Биты с закругленными краями используются для создания закругленных краев столов, стульев, шкафов и другой мебели и предметов домашнего обихода.

Насадка для фрезерования

Режущий инструмент, предназначенный для резки алюминия, латуни, меди и других цветных металлов, дерева, плитки и стекловолокна.

Фрезы для резки дерева часто имеют стальной корпус и твердосплавные наконечники (сделанные из вольфрама или титана в сочетании с углеродом). Поскольку биты маршрутизатора могут быть практически приспособлены для любых целей, типы битов маршрутизатора могут быть самыми разными.

Наборы бит для маршрутизатора

Наборы, специально разработанные для различных приложений обработки с ЧПУ, включая изготовление вывесок, изготовление дверей и общего назначения.



Профиль фрезерных бит

Коллекция режущих форм для деревообработки и металлообработки. Фаска, V-образная канавка, Бухта, Круглый нос, Рифление, Дадо, Закругление, Ласточкин хвост, Римский Ogee и Бисероплетение — это формы резки, используемые для лепки мебели или других резных деталей.

Фрезы: европейский мелкозернистый карбид

Твердосплавный сплав, хорошо известный в деревообрабатывающей промышленности благодаря своим удерживающим свойствам, щелкните здесь, чтобы узнать больше.

Биты для маршрутизатора: промышленное качество

Самый долговечный из доступных инструментов, от жесткого сертификата конструкции BG с защитой от отдачи до строгих производственных процессов. Нажмите здесь, чтобы узнать больше.

Качество фрезы

Не все биты маршрутизатора одинаковы, нажмите здесь, чтобы узнать больше.

Выбор фрезы

Выберите фрезу, прочитав наше краткое руководство по выбору фрезы здесь.

Фрезы: твердосплавная пластина по сравнению с твердосплавным припоем

Посмотрите разницу, нажав здесь.

Наборы бит для маршрутизатора

Количество фрез, используемых вместе для выполнения определенной задачи по деревообработке. Например, набор фрез Wainscot для настенных панелей включает ряд фрез, используемых для стеновых панелей Wainscot.

Биты для маршрутизатора

Детали, прикрепляемые к фрезерному инструменту, в основном используются для резки и резьбы по дереву.Фрезы бывают самых разных форм и размеров.

Биты маршрутизатора Rotozip

Фрезы для резки (обычно на гипсокартоне) под любым углом.

Фрезы для винтовых пазов

Прорези для шурупов предотвращают раскалывание дерева и отказ шурупа при креплении больших панелей.

Формовочные насадки

Общий термин, используемый для обозначения фрез, которые делают пазы, профили, соединения и канавки.

Биты маршрутизатора для изготовления вывесок

Биты для изготовления надписей

используются для изготовления профессиональных знаков в сочетании с фрезами для изготовления букв.

Покрытие Spektra ™ Extreme Life

Покрытие

nACo — это микротонкое керамическое покрытие, которое позволяет режущей кромке инструмента сохранять критическую остроту и смазывающую способность. Это обеспечивает долговечность и обеспечивает высочайшее качество резки.

Биты для маршрутизатора Spektra ™ Extreme Life с покрытием

Solid Carbide Spektra ™ Фрезерные биты с экстремальным сроком службы используют специальный уникальный карбид с нанокомпозитным покрытием nACo® для увеличения срока службы современных материалов.Микротонкое керамическое покрытие nACo придает фрезу чрезвычайную нанотвердость и термостойкость. Благодаря яркой отчетливой окраске nACo обеспечивает дополнительные улучшения в четырех важнейших аспектах инструментария маршрутизатора.

Твердосплавные фрезы

Цельнотвердосплавные фрезы отшлифованы из мелкозернистого карбида на прецизионных станках с ЧПУ. Существуют различные стандарты твердого сплава с разной твердостью, используемые для определенных материалов.

Спиральные длинные сверла с ЧПУ

Спиральные коронки с большей длиной резания, обычно 3 дюйма (типичная длина 2 дюйма).

Фрезы для ЧПУ с прямой врезкой

Прямые врезные сверла используются для фрезерования прямых канавок, пазов, дадо, стыков, пазов, обрезки материала или выполнения общего пропила.

Фрезы для фрезерных станков с ЧПУ с прямой врезной канавкой

Конструкция с открытыми канавками способствует быстрому удалению стружки, что необходимо для высоких скоростей подачи при фрезеровании прямых канавок, пазов, дадо, стыков, пазов, обрезки материала или выполнения общего пропила.

Фрезы для резки стали

Специально разработан для обработки металлов. Холоднокатаная сталь, мягкая сталь, клейкая нержавеющая сталь 303, инструментальная сталь, такие экзотические материалы, как титан, инконель, нержавеющая сталь 17-4PH и т. Д.Целый гамбит «стали».

Нержавеющая сталь вырезывая Мулти спиральные фрезы с ЧПУ

Уникальная изменяемая конструкция для более высоких скоростей и подач обеспечивает тихую работу и лучшее качество обработки. Множественная спираль устраняет гармоническую вибрацию, которая имеет решающее значение при чистовой обработке поверхности, допуски размеров деталей и стойкость инструмента имеют первостепенное значение.

Нержавеющая сталь вырезывания Мулти биты

углового радиуса винтовой линии ЧПУ маршрутизатора

Эти концевые фрезы с несколькими спиралями являются превосходным инструментом для периферийного фрезерования и могут без проблем выполнять резкие резания по всей длине общей длины канавки.Они служат намного дольше, чем концевые фрезы общего назначения, частично из-за того, что они имеют покрытие, частично из-за того, что они гасят вибрацию, которая имеет тенденцию очень быстро ломать острую режущую кромку.

вырезывания погружения зуба шатания наклоненные карбидом фрезы

Две режущие кромки, разнесенные на 180 градусов, каждая на половину длины канавки. Один простирается от кончика до середины до конца. Конфигурация сочетает в себе скорость резания и зазор от стружки, как у фрезы с одной канавкой, так и с финишной обработкой фрезы с двойной канавкой.Отлично подходит для плотных или абразивных искусственных материалов и панельных изделий.

Твердосплавные фрезы с прямым врезным отверстием для ЧПУ

Для крупносерийной высокоскоростной резки плотной натуральной древесины и абразивных древесных композитов используйте твердосплавные фрезы при фрезеровке прямых канавок, гребней, дадо, стыков, пазов, обрезки материала или выполнения общего пропила.

Твердосплавные фрезы с канавкой V для ЧПУ

Для тонкой «гравировки» на дереве и композитных материалах используйте любую из этих компактных коронок.Конфигурация с двумя зубьями и небольшая длина (которая сводит к минимуму вибрацию) в сочетании для получения четких и чистых резов.

Фрезы для твердой поверхности

Эти насадки предназначены для фрезерования твердых поверхностей, используемых для изготовления: столешниц, напольной плитки, раковин для ванных комнат, туалетов, ванн, душевых, столешниц для умывальников и т. Д.

Фрезы спиральные

Спиральные сверла сконструированы как сверло и используются для выполнения глубоких надрезов на поверхности деревянной детали.

Spoilboard Вставные фрезы с ЧПУ

Вставные фрезы для спойлборда, отлично подходят для строгания и выравнивания поверхностей из МДФ, бальзовой сердцевины, твердых и мягких пород дерева и всех искусственных материалов.

Фрезы для резки стали

Специально разработан для обработки металлов. Холоднокатаная сталь, мягкая сталь, клейкая нержавеющая сталь 303, инструментальная сталь, экзотика, такая как титан, инконель, нержавеющая сталь 17-4PH и т. Д. Целый гамбит «стали».

Фрезы для стоек и рельсов

Эти биты используются для изготовления панелей и рам.Часто используемые для изготовления каркасов шкафов и проходных дверей, насадки для стоек и направляющих также вырезают декоративные профили и пазы для панелей на краю дверной коробки. Биты для перекладины и рельса поставляются в комплекте по 2 штуки или в виде одной биты.

Фрезы для прямой врезки

Прямые врезные сверла используются для фрезерования прямых канавок, пазов, дадо, стыков, пазов, обрезки материала или выполнения общего пропила.

Дверь тамбур

Тамбурная дверь изготавливается из тонких плоских реек, обычно из дерева или металла.Эти планки катятся вверх и вниз по вертикальной направляющей. Тамбурные двери обычно встречаются в шкафах и развлекательных центрах.

Набор фрез для тамбурных дверей

Запатентованные 3 шт. Система фрез, предназначенная для создания красивых тамбур без клея, проволоки или ткани. Производит гибкий тамбур, который идеально подходит для создания вашего собственного стола с закругленным верхом, хлебницы или кухонной столешницы.

Фреза для шаблонов

Биты для шаблонов

предназначены для облегчения фрезерования вместе с шаблоном для деревообработки.

Шип

Это конические, веерообразные, зубчатые выступы, вырезанные в куске дерева. Эти выступы будут сцепляться с пазами, вырезанными в примыкающем куске дерева, образуя соединение типа «ласточкин хвост».

Шип-паз

Этот шов часто используется для деревянных панелей, полов, паркета и других подобных изделий из дерева. Соединение используется для стыковки 2 или более одинаковых объектов друг с другом от края до края. Каждая деталь имеет прорезь или «канавку», прорезанную вдоль одного края, и тонкий, глубокий гребень или «язычок» на противоположной стороне.Затем они плотно прилегали друг к другу.

Обрезной фрезерный станок

Эти биты быстро вращаются, используются с ручным фрезерным станком. Они идеально подходят для выполнения точных пропилов при выполнении небольших работ.

Вольфрамовые фрезы

Биты с наконечниками из карбида вольфрама, используемые для изготовления деталей дверей, панелей и оконных панелей.

Вихревые сверла для ЧПУ

Компания по продаже инструментов с ЧПУ.

Биты с V-образной канавкой

С помощью этих фрез для V-образных канавок вырежьте декоративные V-образные канавки и надписи на знаках.

Фрезы для V-образной канавки

Эти насадки делают V-образные канавки в древесине. Они также используются для сгиба под углом, изготовления вывесок и надписей.

Биты для маршрутизатора V-Paneling

Биты

V для обшивки панелей используются для создания обшивки с V-образными пазами путем вырезания 2 отдельных кусков дерева, которые при соединении образуют V-образную форму.

Wainscot

Wainscot — это декор из деревянных панелей, который покрывает нижние 3–4 фута внутренней стены. Может быть однотонное, окрашенное или покрытое лаком.

Оконная створка

— это каркас, в который устанавливаются стеклопакеты окна или двери.

Фрезы для оконных створок

Биты для оконных створок предназначены для резки оконных рам и стеклянных дверей. Сюда входят: рельсы, перекладины, импосты и мантины.

Фрезы по дереву

Фрезы для резки, резьбы и формовки деревянных изделий.

Фрезы по дереву

Станки с вращающимся вертикальным шпинделем и фрезой. Используется для придания формы поверхности дерева.

Деревообработка

Процесс резьбы, фрезерования, строительства и создания предметов из дерева.

Шаблоны для деревообработки

Это выкройки, или слепки в виде тонких досок или пластин.Шаблоны используются в качестве ориентира при строительстве объекта из дерева.

ZrN Покрытие

Нитрид циркония (ZrN) представляет собой твердый керамический материал, подобный нитриду титана, и представляет собой цементоподобный огнеупорный материал. При нанесении с использованием процесса физического осаждения из паровой фазы он обычно используется для покрытия медицинских устройств, промышленных деталей (особенно сверл), аэрокосмических компонентов и других деталей, подверженных сильному износу и коррозии.

Качество бит для маршрутизатора

Несмотря на внешний вид, не все биты маршрутизатора одинаковы.Характеристики, которые отличают высококачественную фрезу Amana Tool от дешевой, невозможно увидеть без тщательного осмотра. Например, лучшие твердосплавные наконечники дольше держат кромку, потому что карбид чрезвычайно твердый, а частицы карбида всегда имеют микрозернистость. А когда лезвие действительно требует повторной заточки, вы можете быть уверены, что биты Amana прослужат дольше, потому что твердый сплав имеет большую толщину.

Плохо обработанные биты могут проскользнуть в цангу и испортить заготовку. Для надежного захвата цанги хвостовик фрезы должен быть не менее.001 ”указанного диаметра; Другими словами, хвостовик фрезы 1/2 «должен иметь размер 0,499 дюйма. Хвостовики фрезы Amana Tool всегда правильного размера.

Вернуться к началу.

Выбор правильной фрезы для вашей работы

Выбор правильной фрезы иногда может показаться ошеломляющим, поэтому полезно разбить его на два простых вопроса; мне нужно создать декоративную форму или соединение и как я буду вести заготовку через разрез?

Декоративные формы могут быть простыми профилями, такими как ogee, roundover, и бусинка, или чем-то более сложным, например, лепниной.Amana Tool предлагает самый большой выбор фрез для декоративных профилей, доступный где-либо.

Прямые сверла — наиболее распространенные фрезы для резки стыков. Их можно использовать для создания канавок, пазов, пазов, шипов и зазубрин. Полезно иметь под рукой несколько разных размеров.

Некоторые фрезы, такие как наборы бит Amana In-Stile, позволяют вырезать как декоративный профиль, так и сложные стыки. Соответствующие наборы бит дороже, но позволяют легко создавать сложные узлы, такие как двери.

Самый распространенный метод направления долота — установка подшипника на конце долота. Направляющая опора обеспечивает постоянный профиль и позволяет фрезеровать прямую заготовку или кривые. Многие биты Amana имеют направляющий подшипник на хвостовике, который позволяет формировать кривые формы. Фрезы с шаблоном также можно использовать для обработки канавок, пазов и других внутренних вырезов с помощью шаблона.

Вернуться к началу.

Твердосплавная пластина и твердосплавный припой

Amana Tool теперь предлагает новейшую на сегодняшний день конструкцию фрезы: твердосплавную пластину.Как и ножи фуговального или строгального станка, твердосплавные пластины надежно удерживаются на месте в корпусе фрезы с помощью механического фиксатора. Вставные фрезы имеют ряд преимуществ перед паяными битами. Поскольку в процессе пайки выделяется огромное количество тепла, инженеры ограничены в отношении твердости используемого карбида. В противоположность этому, в битах со вставками используется более твердый и долговечный твердый сплав, поскольку в процессе производства не выделяется тепло.

Кроме того, если пластина со временем затупится, ее не нужно отправлять на заточку.Вместо этого в корпус инструмента быстро и легко устанавливается новая твердосплавная пластина. Дополнительным преимуществом является то, что профиль остается неизменным.

Вернуться к началу.

Европейский микрозернистый карбид

Карбид

хорошо известен в деревообрабатывающей промышленности благодаря своим свойствам удержания кромки, и Amana Tool использует только самые лучшие микрозернистые и субмикрозернистые карбиды. Это гарантирует, что фрезы Amana невероятно долго удерживают лезвие в самых разных материалах, от натурального дерева и МДФ до алюминия.Amana использует толстые твердосплавные пластины для многократной заточки и индукционную пайку серебром для максимальной прочности и долговечности инструмента.

Вернуться к началу.

Промышленное качество

Деревообрабатывающая промышленность ожидает от станков с максимальной производительностью и долговечности, и Amana их обеспечивает. От жесткой сертификации конструкции BG с защитой от отдачи до строгих производственных процессов инженеры Amana усердно работают над тем, чтобы приобретаемая вами фреза соответствовала самым высоким промышленным стандартам качества, долговечности, безопасности и плавности резки.

Amana изготавливает каждую коронку из цельного прутка из высокопрочной стали. Стальные корпуса изготавливаются с одним зажимом для обеспечения баланса, симметрии, точности и центричности.

Посмотрите наши видеоролики об инструментах с ЧПУ, глоссарий по фрезерным сверлам с ЧПУ, глоссарий по пильным дискам и глоссарий по фрезерным фрезам

Lea este glosario en Español, haga clic aquí.

Просмотрите наши фрезы и пильные диски.

Вопросы о фрезах для маршрутизаторов? Прочтите наш FAQ.

Вернуться к началу.

Не позволяйте фрезерным битам перегревать вашу заготовку

Хотите предотвратить появление раздражающих следов ожогов, из-за которых фрезерованные края становятся черными, а лицо красным? Сохраняйте спокойствие, применяя следующие советы.

В идеале, вы должны чистить биты после каждого использования. Однако большинство из нас просто кладет их обратно в держатели и уходит. К сожалению, смола и пыль накапливаются, из-за чего биты нагреваются быстрее, что увеличивает вероятность ожога древесины. Если ваши биты покрыты опилками, протрите их сухой тканью.Удалите стойкие загрязнения с помощью очистителя с лезвиями и насадкой. Преимущество: чистые биты дольше остаются острыми, поскольку из-за чрезмерного нагрева твердосплавные фрезы разрушаются.

Затупившаяся коронка плохо режет и при этом нагревается. Если вы можете провести ножом по ногтю, не срезая бритву, то вам нужно заточить коронку.

Для освежения режущих кромок фрезы алмазными шлифовальными камнями шлифуйте только плоские поверхности. Подсчитайте количество ходов, чтобы убедиться, что вы снимаете одинаковое количество материала с каждого резца, чтобы резец оставался сбалансированным.Для каждого камня требуется всего полдюжины ударов. Если это не восстанавливает режущие способности, обратитесь к профессиональному специалисту для заточки сверла или замените его.

Фрезы вращаются со скоростью до 24 000 оборотов в минуту (об / мин). И у большинства битов есть два резца, поэтому они снимают до 48 000 укусов каждую минуту. Подумайте об этом так, и вы поймете, почему куски и дрова так быстро нагреваются. Чтобы все было в порядке, установите скорость маршрутизатора в соответствии с таблицей ниже . Если в вашем маршрутизаторе нет регулируемой скорости, вы можете получить подключаемый контроллер менее чем за 25 долларов.(Обратитесь к местному торговому представителю или позвоните в MLCS по телефону 800 / 533-9298; mlcswoodworking.com.) Вы также можете контролировать нагрев, контролируя скорость подачи сверла в заготовку. При низкой скорости подачи выделяется больше тепла. Используйте быструю и постоянную скорость подачи, чтобы сверло и древесина оставались прохладными.

Некоторые виды древесины, например, дуб, не горят легко. Клен и вишня широко горят из-за своей плотности, а также из-за содержащихся в них масел и экстрактивных веществ. Среди хвойных пород сосна может вызывать проблемы на участках, где есть смоляные карманы.С этими видами следует замедлить маршрутизатор и увеличить скорость подачи, чтобы свести к минимуму сжигание.

Мощные фрезы и острые биты с твердосплавным наконечником способны обрабатывать большие пропилы даже в самой твердой древесине. Но это вызывает нагрузку на сверло, вызывает вырывание и приводит к возгоранию. При удалении более 1 1 4 «материала, сделайте несколько неглубоких проходов.

Фрезы для фрезерования 1/2 дюйма, хвостовик 2, диаметр резки, выравнивание, строгание, фреза по дереву — покупайте по низким ценам на платформе электронной коммерции Joom

Пункты списка: 1.Фреза по дереву с 4 кромками: Фреза имеет хвостовик 1/2 дюйма, удобный для удержания. 2. Высокое качество: наконечник с острым твердосплавным наконечником, прочный корпус из закаленной стали с защитой от отдачи. Нанесите термостойкое тефлоновое покрытие. Эта фреза специально разработана и изготовлена ​​для обеспечения высокого качества, требуемого в деревообрабатывающей промышленности. Фрезы могут выдерживать тяжелые нагрузки и испытание временем. 3. Универсальный деревообрабатывающий инструмент: эта профессиональная фреза для очистки днища идеально подходит не только для выравнивания деревянных плит, шлифовки или строгания верхней поверхности спойлборда, но также для обрезки и прорезания пазов / канавок.Отличный сменный бит для плотника по дереву! 4. Диапазон использования: Фреза подходит для дерева, ламината, ДСП, компактных панелей из фанеры, акрила и т. Д. Избегайте резки металлических и недревесных материалов. Используется на станках с ЧПУ и других автоматических маршрутизаторах, а также на ручных и настольных портативных маршрутизаторах. Такие как деревообрабатывающий гравировальный станок, обрезной станок и т. Д. 5. Идеальный подарок: Route Bit предназначена для точения электрического и механического разъема фрезерного патрона для резьбы по дереву от 1/2.

Характеристики: 1.Предназначен для настольных гравировальных станков (таких как ручной и настольный фрезерный станок), он не может использоваться в электродрелях и сверлильных станках. 2. Изысканный резец для деревообработки, точный, гладкий, строгальный фрезерный бит без заусенцев. 4 крыла позволяют быстро и аккуратно срезать материал вашего проекта, что отлично подходит для проектов любого уровня сложности. 3. Отлично подходит для ручной работы и других работ по деревообработке — наши фрезы являются предпочтительным выбором профессионалов и любителей, с помощью этих фрез можно сделать пол, дверцу шкафа и т. Д.Подходит для дома и улучшения.

Технические характеристики: Материал: прочный карбид, углеродистая сталь Размер хвостовика: около 1/2 дюйма Диаметр резки: около 2 дюймов Длина обрезки: около 1/2 дюйма

Инструкции по технике безопасности: 1. Изделие предназначено только для промышленной резки / гравировки. 2. Когда устройство не используется, кладите его в пластиковую коробку. 3. Используйте диапазон, подходящий для твердых пород древесины, ДСП, МДФ, компактных панелей из фанеры, акрила; Избегайте резки черных металлов и недревесных материалов, железа и т. Д. 4. Пожалуйста, используйте надежные средства защиты.

Как использовать: 1. Получите точный срез, как только добавите строганный материал для проекта. 2. Может использоваться для выравнивания острых кромок досок, слишком больших, чтобы их можно было пройти через строгальный станок.

Упаковочный лист: Фрезы 1 x 1/2 «

Тип продукта: Фрезы

Можно ли использовать фрезы на фрезерных станках с ЧПУ? | By Roctech CNC Router

Концевые фрезы с ЧПУ предлагают множество вариантов и фрезы для резки дерева на ЧПУ.Вверху показана высокопроизводительная концевая фреза, предназначенная для чистой резки древесины на чрезвычайно высоких скоростях.Ниже представлена ​​концевая фреза с ЧПУ стандартной конструкции с покрытием. Внизу находится компрессионная фреза, предназначенная для чистого среза сверху и снизу.

Эти два термина часто путают. В общем, разница дизайна и назначения. Большинство настоящих фрезерных станков с ЧПУ с большими углами наклона спирали (угол спирали , — это угол между любой спиралью и осевой линией) предназначены для резки металла внутри фрезерных станков с ЧПУ, заполненных охлаждающей жидкостью (вы, вероятно, найдете их в инженерном или механическом цехе. среда).Но не все фрезы используются для обработки металла. Фактически, фрезерные станки с ЧПУ предназначены для резки всех видов конкретных материалов в различных рабочих ситуациях. Вы можете найти фрезы для резки стали различных типов, алюминия, латуни, пластмасс, поликарбонатов, углеродного волокна, пенопласта, фанеры, композитов и да, мягких и твердых пород дерева.

Еще одно отличие состоит в том, что фрезы с ЧПУ иногда длиннее, чем фрезы, которые вы обычно используете на фрезерных станках. Часто встречаются фрезы размером 3, 4, 6 дюймов и более. Скорее всего, вы никогда не будете использовать действительно длинные фрезы на ручном фрезерном станке, но на ЧПУ иногда эта дополнительная длина может пригодиться для глубокой резки с малым зазором.Тем не менее, для обеспечения жесткости всегда рекомендуется использовать как можно более короткую фрезу.

Если фабрики выбираются тщательно, ответ — да. Позже я подробнее расскажу о выборе фрезы, но могу сказать, что первое, на что следует обратить внимание, — это количество фрез или канавок. При пилении древесины лучше меньше, да лучше. Для станков с ЧПУ, которые вы обычно найдете в деревообрабатывающей мастерской, идеально подходят две флейты.

Фрезы явно предназначены для фрезерных станков, которые используют плотники.Обратите внимание, по сравнению с обычным фрезерным станком с ЧПУ, спиральные режущие кромки на фресе для деревообработки расположены ближе к вертикали. Технически их углы спирали меньше: 18 ° -30 ° по сравнению с 30 ° -45 ° и более у концевой фрезы, предназначенной для резки металла. Также обратите внимание, что на фрезы обычно меньше режущих кромок, чем на большинстве фрезерных станков с ЧПУ. Два наиболее распространены. Конечно, для этих функций есть веские причины. Меньшее количество режущих кромок позволяет фрезам быстро удалять много древесины и аккуратно резать.

Да. Если фреза способна быстро удалять древесину в ситуации высокой нагрузки — помните, ЧПУ выполняют свою работу намного быстрее, чем обычные люди с ручными маршрутизаторами. Многие спиральные фрезы отлично подходят для обработки дерева на таких станках с ЧПУ, которые используют плотники: фрезерные станки с ЧПУ. В частности, обратите внимание на спиральные твердосплавные фрезы с двумя зубьями. Они стандартные для этой задачи. Я использую их постоянно и рекомендую.

фрезерный станок с ЧПУ по дереву
Фрезерный станок с ЧПУ
Фрезерный станок с ЧПУ 4 оси
Фрезерный станок с ЧПУ 3 оси
Фрезерный станок с ЧПУ
5-осевой фрезерный станок с ЧПУ

Китайские фрезы по дереву для ручного фрезерного станка.Виды резцов по дереву для ручного фрезера: кромочные, пазовые, комбинированные

Тем, кто сравнительно недавно начал зарабатывать на жизнь столярным ремеслом, сложно представить, как пару десятилетий назад профессионалы обходились без этих удобных инструментов. Но сегодня фрезы по дереву взяли на себя большинство операций, которые раньше приходилось выполнять на стационарном фрезерном станке. Его ручной аналог во многом оказался и удобнее, и производительнее.Не говоря уже о том, что он несравним со своим предшественником по цене и затратам на электроэнергию. А некоторые операции, недоступные обычному, легко можно выполнить вручную; они очень разнообразны и должны применяться правильно. Строго по прямому назначению и в соответствующем режиме. Выбор режима фрезерования и необходимого инструмента во многом зависит от обрабатываемой древесины.

Фрезы для ручных фрез по дереву.Их особенности

Как правило, это компактный быстросъемный инструмент с несколькими режущими кромками. Режущая часть размещается на цилиндрическом стержне диаметром 8 или 12 миллиметров. Вы можете использовать переходную цангу с меньшего диаметра на больший. Фрезы для ручного фрезера по дереву имеют узкое назначение. Каждый предназначен для одной конкретной операции. Их недостатком считается невысокая долговечность. Они быстро изнашиваются и плохо затачиваются. Но этот недостаток успешно компенсируется относительно невысокой ценой, что позволяет часто менять их.Факт широкого применения ручных фрезерных станков говорит сам за себя — эта технология эффективна и востребована. У нее хорошее будущее. Перспективы использования ручного фрезерного инструмента резко возрастают при использовании твердосплавных материалов для его изготовления.

Общая классификация

По особенностям технологического процесса фрезы для ручного фрезерного станка по дереву можно разделить на две большие группы. Одни осуществляют процесс фрезерования по ручной опорной направляющей, другие режут по опорной опоре, которая, в свою очередь, может располагаться в верхней части или в основании режущей части.обычно изнашивается намного быстрее, чем сама фреза, и, заменив ее, можно значительно увеличить стойкость инструмента. Преимущество опорного подшипника — возможность фрезерования по криволинейным контурам.

Виды фрез для ручного фрезерного станка

По своему технологическому назначению фрезы можно разделить на кромочные, пазовые и фигурные. Иногда встречаются комбинированные типы. предназначен для декоративных элементов, а также для сплочения заготовок в квартал.С помощью пазорезок, как правило, делают пазы и пазы любого вида. Резцы для фигурок используются для изготовления дверных и мебельных панелей, багетных рам и декоративных элементов интерьера. Часто фрезы для ручного фрезера используются самым неожиданным образом.

Фрезы по дереву используются для обработки деревянных заготовок на фрезерном станке с целью создания канавок заданной ширины, глубины и формы. Востребована продукция:

По назначению фрезы для фрезы по дереву делятся:

В зависимости от состава они могут быть цельнометаллическими или со сменными насадками.

На что обращать внимание при выборе фрезы по дереву

Самый важный параметр — это материал и качество изготовления. Качественный и прочный резак изготовлен из прочной стали, имеет аккуратную и гладкую форму, за счет чего не перегревается во время работы и дает отличный результат обработки.

Выбирая резак по дереву для ручного фрезера или дрели, необходимо учитывать диаметр хвостовика. Внутренний диаметр учитывается, если вы планируете приобрести комплектующую для станка.

Чтобы купить фрезы для ручного фрезы по дереву, ознакомьтесь с каталогом, отправьте товар, подходящий по цене и параметрам в «Тележку» и заполните заявку. Действует доставка собственным транспортом по Москве и Подмосковью, в другие регионы заказы отправляются крупными транспортными компаниями. Также возможен самовывоз из фирменных магазинов: адреса и направления вы можете узнать в разделе «Контакты».

Фреза — это режущий инструмент, с помощью которого ручной фрезерный станок или стационарный агрегат выполняет обработку поверхности различных материалов (дерева, пластика, металла).Поскольку буровая установка предназначена для вращательного движения, ее основная форма будет дисковой или цилиндрической. При этом режущие кромки инструмента могут иметь довольно замысловатую форму. Фрезы для ручного фрезера делятся на несколько типов. Самые распространенные среди них — для обработки дерева. В этом случае у дровосеков тоже есть своя классификация. Рассмотрим, какие виды фрез предназначены для обработки деревянных поверхностей, и как их правильно выбрать.

При необходимости выберите канавку любой глубины и ширины, тогда фреза для канавок как нельзя лучше подойдет для этой цели.Его конструкция позволяет выполнять эту операцию как на лицевой (лицевой) части детали, так и на ее краю. Пазорез в основном используется при соединении деталей на дюбеле. Также насадками для фрезера по дереву, идя по линейке, можно вырезать ровные пазы любой ширины.

В форме

Позволяет формировать канавку аналогично раскосам … Инструмент выделяет не только канавки внутри заготовки, но и изменяет форму кромок кромок. При нанесении сложного рисунка на лицевую сторону заготовки сначала по ней делают проход прямым резцом (прорезью).В дальнейшем это упрощает центровку фасонного оборудования.

На следующих рисунках показаны основные типы канавок.

Строительный

После обработки заготовки этим инструментом получается канавка в виде трапеции (ласточкин хвост) или перевернутой буквы «Т».

Этот способ соединения деталей считается одним из самых надежных, так как штифты входят в пазы одинаковой формы, и их невозможно разделить другим способом.

Филе V-образное

Хотя слово «скругление» относится к любому виду полукруглого паза или канавки, V-образные фрезы также попадают в эту категорию. Инструмент позволяет выделять не только вертикальные канавки, но и канавки под определенным углом … Также угловые фрезы часто используются для декоративной резьбы и изменения геометрии кромок в мебельном производстве.

Филе

Имеют закругленную режущую кромку.Если вы посмотрите на паз после того, как пройдете через него в разрезе, то он будет напоминать букву «U» .

Фреза предназначена для декоративной отделки краев и торцов изделий из дерева, создания сложных рисунков на поверхности заготовки или различных угловых бороздок (бороздок) на поверхности изделия и на его краях.

Прямой

Это простейший инструмент цилиндрической формы. Паз, полученный в заготовке, имеет прямоугольное сечение.

Инструмент чаще всего используется с погружными фрезами.

Фрезы с прямым пазом (пальчиковые) используются, если вы хотите выбрать прямоугольный паз с чистым дном, например, для вставки дверных замков и петель .

Кромочные фрезы

В большинстве случаев фрезы для снятия фасок имеют упорный подшипник … Благодаря этому появляется возможность вести инструмент по шаблону, обрабатывая кромки и кромки заготовок.

Полустойка

Инструмент создает полукруглые выступы на краях заготовок.

Если вы используете фрезу с полукруглой головкой в ​​тандеме с фасонной фрезой или фрезой, вы можете выполнять шарнирные соединения. Также штанги круглого сечения изготавливаются полустержневым инструментом. В этом случае заготовка обрабатывается с двух сторон.

Кудрявый

Эти изогнутые фрезы также называются многопрофильными … В зависимости от задач мастер может использовать часть профиля оснастки или использовать ее полностью. Во втором случае вам потребуется установить инструмент в агрегат мощностью не менее 1600 Вт.

Филе

Предназначен для придания кромкам заготовки внутреннего радиуса или канавок с круглым сечением.

Фрезы для углового фрезерования оснащены одним или двумя подшипниками, исключающими перекос инструмента.

Конический

С коническими фрезами вы можете:

  • снятие фаски с кромки заготовки;
  • украсить край столешницы;
  • создайте угловой пропил по краям заготовки перед их приклеиванием (можно получить изделия многоугольной формы).

сложенный

Применяется для четверти образца и канавок прямоугольного сечения.Благодаря упорному подшипнику фрезу можно использовать как на плоских, так и на криволинейных деталях.

Для регулировки глубины проточки используются упорные подшипники разного диаметра.

Калевочные

Фрезы позволяют получить дугообразную, прямую и фигурную кромку на заготовке. Работая с любой частью одной и той же установки, вы можете:

  • скруглить край детали;
  • получился рубчик со швом;
  • сделать полустержневой выступ;
  • получить кромку губкой;
  • произвести декоративную обработку нервюр, например, изготовление оконных рам.

Также фрезы для формования могут создавать орнаменты сложной формы на краях и концах деревянных деталей.

Оборудование этой серии также может быть сдвоенным, как показано на следующем рисунке.

На двойной фрезе расстояние между элементами можно изменять в соответствии с толщиной заготовки.Благодаря двум элементам заготовка обрабатывается за один проход одновременно с двух сторон.

Прямой

Фреза с прямой кромкой (обгонная или торцевая) используется при чистовой обработке концов заготовки или создании идеального угла 90 между лицевой стороной детали и ее кромкой (гранью). Подшипник можно установить вверху или внизу инструмента.

При нижнем положении подшипника шаблон фиксируется под заготовкой, а при верхнем положении — над заготовкой.

Помимо функции торцевания, инструмент с верхней опорой можно использовать как канавку и вырезать прямоугольную канавку на лицевой стороне заготовки, конечно, используя шаблон определенной высоты. Диаметр подшипника обычно такой же, как диаметр инструмента, то есть он заподлицо с режущей кромкой. Но в некоторых случаях его меняют на меньший или больший диаметр, чтобы расширить возможности оборудования.

Кукурузорез еще и обрезной. Его основное предназначение — шлифование и выравнивание краев заготовки по шаблону. Благодаря особому расположению ножей (по спирали) легко удаляет стружку и плавный ход инструмента.

Фрезы комбинированные

Сращивание деталей считается наиболее эффективным при использовании комбинированного оборудования. Эти типы фрез состоят одновременно из элементов шипа и паза: благодаря такой конструкции инструмента оба профиля получаются за один проход.В результате увеличивается площадь склеиваемой кромки, что положительно сказывается на прочности склеивания.

Рамка

Фрезы для рам представляют собой сложные инструменты. Все режущие элементы устанавливаются на основание, и мастер может разместить их в желаемом порядке. Композитные фрезы состоят из следующих компонентов:

  • база;
  • режущих элементов;
  • Подшипник
  • ;
  • шайба;
  • крепежная гайка.

При изменении расположения режущих элементов снимать хвостовик с цанги агрегата не нужно.Достаточно просто открутить крепеж, расположенный внизу буровой установки, и все ее элементы снимаются. Благодаря разборной конструкции оснастка , вылет инструмента остается прежним, и его повторная регулировка не требуется.

Шип-паз

В комплект входят 2 фрезы: одна для проточки канавки, а другая для дюбеля.

Пазорезы и шипорезки имеют зеркально идентичный профиль режущих элементов, за счет чего обрабатываемые детали сращиваются с максимальной точностью.

Единственным недостатком данного оборудования является то, что пазы и шипы выполнены разными фрезами, которые необходимо менять и снова регулировать их вылет относительно подошвы агрегата.

Для изготовления вагонки

Фрезы для изготовления футеровки по принципу действия аналогичны пазо-шиповому инструменту, но с той лишь разницей, что при соединении деталей V-образный паз между ними имитирует пруток. Для подключения также необходим комплект из двух частей.

Универсальный

После прохождения инструмента получаются 2 плоскости, полностью совместимые между собой, имеющие паз и шип. Оба последних расположены под углом друг к другу.

Резак с микрошипом также используется для сращивания деталей.

Инструмент может использоваться как для продольного сращивания заготовок (при изготовлении панелей), так и для торцевого сращивания деталей.

Для угловой сращивания древесины также используется оборудование из серии комбинированных, позволяющее подготовить стыки под углом 45 градусов.

Следует отметить, что для обработки заготовок, которые необходимо сращивать, используется такой же комбинированный резак. Оригинальная конструкция оснастки позволяет добиться максимального качества стыковки деталей, а также существенно экономит время, так как нет необходимости менять инструмент.

Применяют инструмент при изготовлении панелей , а именно для декоративной обработки ребер деталей. На всех станках снизу закреплен упорный подшипник. Фрезой с подшипником можно обрабатывать не только прямоугольные заготовки, но и фасонные. Следует знать, что инструменты для панелей имеют диаметр от 50 до 70 м, поэтому для эффективного их использования необходимо иметь аппарат мощностью не менее 1500 Вт. Для бытового роутера, обрабатывающего панель данным типом. оборудования будет непосильной задачей.

Для изготовления дверей ручной фрезой (имеется в виду кухонный фасад) потребуется приобрести специальный набор, состоящий из трех элементов.

В комплект входят следующие передние фрезы: паннорез и две фурнитуры для обвязки мебели (профиль-контрпрофиль).

горизонтальный

Подать заявку на предварительную обработку панелей . Чтобы сформировать шип для вставки в паз рамки, потребуется дополнительно обработать кромку.

Вертикальный

Чаще всего вертикальные резаки для фигурок используют для изготовления плинтусов.

Горизонтальный двусторонний

Данный вид оборудования значительно упрощает производственный процесс, так как за один проход инструмента на кромке появляется соединительный шип и часть панели определенной конфигурации.

Помимо вышеперечисленных видов оборудования, многие мастера используют и самодельные фрезы. Обычно это стандартные слесарные сверла, переточенные специальным способом. Как это сделать в домашних условиях, вы можете узнать из видео.

Критерии выбора режущего инструмента по дереву

Выбирая дереворезки для ручного агрегата, следует обращать внимание на следующие параметры оборудования.

Диаметр и размер хвостовика

Следует учитывать, что некоторые зарубежные производители фрез могут указывать диаметр хвостовика в дюймах … В большинстве случаев, если на агрегате установлен цанговый зажим, то проблем с установкой оборудования не возникнет, конечно, при условии, что диаметр цанги соответствует диаметру хвостовика.

Важно знать, что цанга ручного агрегата — это не патрон дрели, в который можно зажимать инструменты разного диаметра. Внутренний диаметр цанги должен строго соответствовать диаметру хвостовика инструмента. Сложности могут возникнуть, если вы купите инструмент с 1/2 (12.7 мм) и попробуйте вставить его в цангу на 12 мм. В то же время хвостовик 6 мм легко зажимается в цанге 1,4 дюйма (6,35 мм).

Перед покупкой фрезы, особенно дорогой, прочтите инструкцию к агрегату и узнайте, какая цанга на нем установлена.

Длина хвостовика карабин также имеет большое значение. Не все из них имеют удлиненные хвостовики, а иногда их размера недостаточно для использования инструмента, например, при расширении глубоких канавок.Также могут потребоваться длинные хвостовики инструмента при закреплении устройства под столом. В этом случае принято использовать удлинитель фрезы , который зажимается в цанге агрегата.

Материал лезвия

Это важный критерий при выборе инструмента. Изделие может быть изготовлено из быстрорежущей стали (HSS) или карбида (HM). Лезвия из быстрорежущей стали легко справляются с мягкой древесиной низкой плотности. Однако эти фрезы не подходят для резки древесины твердых пород.В этом случае их можно заменить станком с твердосплавными лезвиями .

Расположение режущих элементов

Лезвия на инструменте могут быть расположены вертикально, то есть параллельно оси хвостовика, или под определенным углом к ​​ней. Вертикально расположенные лезвия работают как строгальный станок и режут дерево, а не режут его. Поэтому, если лезвия немного затупятся, на обработанной ими поверхности останутся следы, которые придется отшлифовать.

Лезвия расположены под углом к оси инструмента, работают намного чище и не скалываются.

Камнерезы

Для обработки искусственного камня фрезером (ручным) можно использовать традиционные фрезы, предназначенные для дерева, но только с твердосплавными лезвиями. Здесь есть один нюанс: искусственный камень — это композитный материал, содержащий мельчайшие абразивные частицы. Поэтому, из какого бы твердосплавного материала ни изготовлен резец, его хватит только на обработку не более 10 погонных метров каменной заготовки. Кроме того, затупившиеся лезвия не дадут требуемой чистоты, например, склеиваемых поверхностей, что повлияет на качество соединения.

Поэтому профессионалы советуют использовать лучшие фрезы известных производителей, таких как Festool, Leuco, Titman, Leitz, Dimar. Ресурс режущего инструмента, выпускаемого этими предприятиями, в 5-10 раз выше, чем у обычного твердосплавного инструмента. Уже сейчас на «фирменном» оборудовании можно обрабатывать от 60 до 100 метров композита.

Фрезы по дереву и камню похожи по внешнему виду и даже имеют одинаковое название. Некоторые из них очень часто используются для выполнения операций с камнем.Но есть фрезы , специально разработанные для обработки композитных изделий.

С помощью камнерезного станка вы можете изготавливать отливные доски на мойках кухонь (туалетов) и столешницах из композитного материала. Обычно полное формирование фланца происходит за 2 прохода инструмента.

Также существует модификация фрезы «антипереполнение» с упорным подшипником.

Этот инструмент предназначен для подготовки поверхностей перед сваркой … Режущая часть инструмента имеет волнистый профиль.

Инструмент выделяет канавку, в дальнейшем предназначенную для инкрустации композитными материалами.

Набор предназначен для ремонта повреждений на поверхности изделий из искусственного камня. В наборе 2 элемента. Одна сделана пробкой, а вторая — дырочкой для нее.

Фрезы

CERATIZIT также могут использоваться для обработки композитов.

Это алмазные фрезы , которые отличаются своей прочностью. Их изготавливают путем спекания нескольких слоев алмазной стружки. Многослойное покрытие позволяет продлить срок службы инструмента, так как в процессе его эксплуатации появляются новые слои абразива, заменяющие изношенные слои.

Фрезы по металлу

Специального металлического инструмента для ручного фрезерного станка не существует. Обычно мастера используют инструмент, предназначенный для станков с подходящим диаметром хвостовика. Чаще всего на ручных агрегатах для создания канавок используются концевые фрезы. Но вы должны знать, что фрезерный станок — это машина с высокой частотой вращения, которая не очень подходит для концевых фрез. Поэтому металл следует снимать минимальными слоями, толщиной в несколько десятых миллиметра и за несколько проходов. На следующем фото показан спиральный резак по металлу.

Также на фрезы можно установить фрезы различной конфигурации , которые легко обрабатывают сталь, чугун, нержавеющую сталь, латунь и даже титан.Но поскольку они чаще всего имеют небольшой диаметр хвостовика (6 мм), требуется переходник для установки в цангу на 8 мм.

Борфрезы по металлу бывают следующих типов.

  1. Диск … Возможны любые насечки и пазы.

  2. Конический (60 °). Используется для зенковки отверстий.

  3. Конус обратный конический … Инструмент предназначен для шлифования канавок, обработки острых углов заготовки, снятия сварных швов в углах изделия, обработки труднодоступных мест отверстий.

  4. Конические с закруглением … Применяются для обработки стыков, зачистки сварных швов, обработки плоскостей.

  5. Конический заостренный … Инструмент может обрабатывать острые углы, сопрягаемые детали, а также фрезеровать в труднодоступных местах.

  6. Овал … Применяются для обработки и расширения отверстий, а также для выравнивания сварных швов в углах деталей.

  7. Пламенеобразный … Благодаря универсальной форме инструмент используется как для создания галтелей, так и для их обработки.

  8. Сферический … Такелаж можно использовать для обработки отверстий, создания круглых галтелей и канавок.

  9. Сфероконический заостренный … Обработка меда возможна при соединении плоскостей под острым углом.

  10. Сфероконус закругленный … Филе с внутренним радиусом обрабатываются.

  11. Сфероцилиндрический. Возможна обработка кромок, профилей, сварных швов, радиальных пазов. Он также удаляет фаски и заусенцы и подготавливает поверхность к сварке.

  12. Цилиндрический с гладким концом. Используется для контурной обработки, швов после сварки, кромок, снятия фасок и снятия заусенцев.

  13. Цилиндрический с зубьями … Инструмент с зубьями на конце используется для тех же целей, что и инструмент с гладким концом. Только этот тип инструмента может работать одновременно в двух плоскостях под прямым углом.

Принадлежности для ручного фрезерного станка

Основная задача, которую выполняют различные устройства для данного агрегата, — это расширение функциональных возможностей устройства. Некоторые аксессуары идут в комплекте с устройством, но остальные насадки к роутеру необходимо приобретать отдельно или делать своими руками.

Данное устройство доступно в стандартной конфигурации любого роутера.

Упор позволяет делать прямые пропилы на заготовках.Край заготовки или направляющий рельс используется в качестве ориентира.

Шина действует как направляющая, по которой движется упор машины. С помощью этого устройства производят прямое фрезерование заготовок .

Это приспособление крепится к основанию агрегата и позволяет радиально фрезеровать и вырезать круги.

Отбор проб пазов

Для прорезания канавок определенной ширины используйте приспособление для фрезерования, показанное на следующем рисунке.

Ширина паза регулируется одной площадкой. В этом случае используется канавка прямая с верхним подшипником.

Копир

Для переноса любого сложного орнамента или узора используются специальные приспособления для заготовки — копировальные аппараты (пантографы).

Копировальный аппарат работает следующим образом:

  • заготовка помещается под блок, установленный в пантографе;
  • орнамент или узор размещен на необходимом расстоянии от копировального аппарата, который необходимо скопировать;
  • указатель пантографа устанавливается в исходное положение, после чего включается двигатель агрегата;
  • все движения указателя по шаблону точно передаются на фрезер, и он вырезает копию требуемого шаблона на заготовке.

Копировальная гильза нужна, прежде всего, для защиты шаблона от удара лезвиями инструмента. Кроме того, копировальное кольцо, двигаясь по краю шаблона, передает все его формы на фрезерную фрезу, которая обрабатывает деталь под устройством.

Если отверстие в шаблоне превышает размер подошвы устройства, то его можно установить на платформе подходящих размеров.

Это простое приспособление позволяет вырезать поперечные и продольные пазы в цилиндрических заготовках (точеные ножки стола, стойки, балясины).

Чтобы сделать шипы для соединения коробки , прямые или ласточкин хвост, используйте шипорезку.

Использование этого приспособления позволяет изготавливать шпильки с одинаковыми расстояниями между ними, так что соединение частей происходит идеальным образом.

Устройство шипованное

Пазогребневое соединение является наиболее распространенным в столярных работах.

Для этой связи существуют специальные устройства, называемые панторутерами .

Несмотря на кажущуюся сложность конструкции, этот станок легко изготавливается вручную по чертежам, которых достаточно в Интернете.

Установив ручной блок на стол, вы получите стационарный мини-станок … С его помощью удобно обрабатывать мелкие и длинные детали, которые невозможно зажать зажимами. В продаже есть готовые фрезерные столы, специально предназначенные для крепления ручных фрезерных станков.Ниже представлен стол производства Corvette.

Но как показывает практика, большинство мастеров предпочитают изготавливать фрезерные столы. своими руками , так как их конструкция не сложна. Фрезерный стол может быть изготовлен из толстой фанеры или ЛДСП толщиной 16 мм.

Если вы вырежете равнобедренный треугольник, например, из фанеры, и закрепите его на подошве фрезера, как показано на следующем рисунке, вы получите простое устройство для обработки дверных панелей.

Накладка позволяет дополнительно декорировать готовые двери, не разбирая их, не используя шаблоны.

Как заточить фрезу в домашних условиях

Заточку фрезы производить только после полного удаления нагара и грязи с ее корпуса и режущих элементов. Для этих целей лучше использовать специальную очищающую жидкость (показана на рисунке ниже).

Нанесите средство на режущие части инструмента и подождите несколько минут, чтобы оно растворило нагар.Затем следует взять обычную зубную щетку и тщательно очистить лезвия от оставшейся грязи. После чистки можно приступать к самому процессу заточки. Чтобы провести эту операцию в домашних условиях, вам сначала необходимо приобрести набор алмазных камней , различающихся по размеру зерна.

Для грубой заточки используются прутки с более крупным зерном. Но процесс правки лезвий всегда должен завершаться полировкой тончайшим абразивом.

Чтобы заточить резак, выполните следующие действия:

  • поместите блок на край стола и смочите его водой.При необходимости закрепите приспособление;
  • положите оснастку на перекладину так, чтобы его режущая кромка касалась перекладины по всей ее длине;
  • плавными движениями с равным давлением водить фрезой по наждаку, периодически смачивая ее водой;
  • сделайте одинаковое количество ходов для каждого лезвия станка, чтобы края стыковались равномерно.

Если подготовленное к заточке оборудование имеет упорный подшипник, его необходимо снять перед началом процесса.

Конечно, если есть такая возможность, лучше сдать фрезу на заточку. в специализированную мастерскую , где он будет восстановлен с использованием высокоточного оборудования. Эта процедура стоит недорого по сравнению со стоимостью алмазных камней.

Настоящим помощником в доме станет фрезерный станок ручной работы с множеством фрез. Их использование превращает деревянные блоки в настоящие произведения искусства. Познакомимся с самыми популярными фрезами по дереву, назначением и применением.

Что такое ручной фрезерный станок

Небольшие деревянные детали обрабатываются на ручном фрезерном станке в домашних условиях. Рассмотрим, какие бывают наборы фрез и для чего они используются.

Основное приложение:

  • Для установки дверей
  • Для установки оконных рам (оконных фрез)
  • При точении небольших блоков и досок
  • При выполнении отверстий для установки дверных и оконных замков

Фрезер используется только для точечных работ на небольших деревянных участках.

Мощность инструмента:

Легкая модель имеет мощность до 750 Вт. Подходит для небольших домашних работ.

При мощности 750-900 Вт модель пользуется спросом. Это незаменимый помощник при установке мебельной планки и создании фигурных деталей из деревянных брусков.

Тяжелая модель используется для изготовления профессиональных изделий. Имеет мощность 900-1200 Вт.

Классификация сверл по дереву для ручного фрезерного станка

Вне зависимости от технических характеристик оборудование можно разделить по специфике использования.

Спиральная фреза удерживает инструмент в постоянном контакте с древесиной. В результате резка становится более гладкой.

С помощью профильных оснасток углы скругляются, снимаются фаски и рифленые. Микро-пальчиковый резак — одна из разновидностей. Имеет боковые и торцевые кромки. С помощью этой фрезы образуется соединение шип-паз;

Внешний вид фрезы похож на кромку, что придает кромке эстетичный вид. На торце нет ножей, а наличие опоры на конструкции способствует выполнению края столешницы по лекалам и получению фаски на краю изделия.

Важно! Чтобы продлить срок службы подшипника, его следует регулярно смазывать машинным маслом.

Чтобы деревянные заготовки выглядели чистыми — с пазами и канавками, вам следует остановить свой выбор на фрезах с длинными шлицами. Это могут быть твердосплавные инструменты или инструменты из стали HSS. Доски МДФ и ДСП обрабатываются удлиненным режущим инструментом для ручного фрезера.

Сферические фрезы по дереву имеют круглую форму. Обрабатывают торцы деревянных деталей, создают бороздки.Отличительной особенностью фрезы данного типа является наличие режущей части по всей окружности. Это преимущество позволяет инструменту работать под любым углом как на всей рабочей поверхности, так и на отдельных участках.

Как выбрать фрезу для пазов. Их основные виды

Цилиндрическая форма фрезы после работы оставляет прямоугольное сечение в канавке. Это самый простой инструмент.

Фрезы с закругленной режущей головкой предназначены для фигурной обработки столярных заготовок.Применяются для декоративной обработки элементов мебели, а сечение паза напоминает конфигурацию буквы У.

Фрезы используются для создания небольшой V-образной канавки на деревянной детали. Его боковые стенки расположены под углом 90 ° друг к другу.

Фреза в заготовке образует перевернутую букву T. Основание имеет форму правильной трапеции. Это очень надежное соединение. Если заготовки сдвинуты вместе, то другого способа их разделить нет.

Инструмент применяется для декоративных и окантовочных работ. Их еще называют филенчатые. В сечении паза получается форма фигурной скобки. Фрезеруется не только центр, но и край заготовки.

Важно! Фрезы расходные. Необходимо сделать запас фрез, так как они срабатывают при обработке деревянных заготовок.

Заточка пальцевая (обгонная) состоит из хвостовой, основной и рабочей частей. С помощью инструмента формируется углубление определенной конфигурации, обрабатывается кромка, врезаются петли или другая фурнитура.А на поверхности планки можно сделать декоративные элементы объемных форм.

Резцы бывают выпуклые и вогнутые с обратным вращением, что делает их универсальными. Выполняют сложную или фасонную обработку деревянных заготовок.

Фреза имеет цилиндрическую форму, режущую кромку, дополнительные концевые элементы, защищающие низ паза. В комплекте идут сменные ножи. Обработайте выемки и уступы. Точилка глубоко проникает в заготовку, вырезает отверстие и рубанок, которые расположены под углом 90˚ друг к другу.

Строительная промышленность предлагает наборные фрезы на 10, 12, 50 и 60 штук. Выбирать инструмент нужно по техническим параметрам.

С помощью некоторых фрез можно сформировать два взаимно совпадающих профиля, один из которых является взаимным. Это может быть набор из двух отдельных фрез, дополняющих друг друга («профиль-встречный профиль»).

Рубанок изготовлен из легкого, но прочного сплава, оснащен четырехгранными твердосплавными ножами, предназначен для строгания гладких поверхностей мягкой и твердой древесины или фрезерования криволинейных заготовок из дерева, фанеры, МДФ на одношпиндельных фрезерных станках с ручным и ручным управлением. механическая подача заготовок.

На что обратить внимание:

  • для пайки, которые при длительной эксплуатации могут потерять продольную устойчивость;
  • на пластине с хвостовиком, которую необходимо прочно спаять с материалом изделия ПСр 40 или ПСр 37,5 с серебром и медью;
  • на термическую прочность, которую проверяют нагревом до температуры 200–250˚С. При этом продольная ось не должна биться более чем на 0,05 мм.

Фрезы из быстрорежущей стали обладают большей прочностью, чем фрезы из цельной инструментальной стали.

Применяются для получения трехмерных рельефов на поверхности заготовок. Хвостовик конической фрезы доступен в диаметрах 4, 6 и 8 мм. Глубина разгрузки зависит от выбранного диаметра хвостовика. С его помощью обрабатываются внешние кромки, декоративные фаски, детали мебели, которые впоследствии будут соединены в круглую форму.

Эти фрезы выполняют обработку канавок и канавок в деревянных заготовках. Производители используют высокопрочную сталь с антикоррозийной защитой.

Размеры фрезы по дереву

Основные параметры оснастки — длина и диаметр.Самые популярные диаметры хвостовика — 6, 8 и 12 мм. Он ключ к инструменту. В магазине продаются фрезы диаметром ¼ ”- 6,35 мм и ½ — 12,7 мм. Они не подходят для цанг на 6 и 12 мм.

Важно! Диаметр хвостовика и цанги должен быть одинакового размера. Небольшая разница не даст ожидаемого результата в работе.

Заключение

Ознакомившись с видами фрез, можно сделать вывод, что фрезерование имеет большие возможности — формирует кромки, панели, пазы, пазы разной глубины и конфигурации.Каждый вид инструмента предназначен для определенного вида работ. Фреза для фальца используется для получения оконных пазов под стекло в деревянных рамах. Возможно изготовление фасада мебели с фасадами, плинтуса, паркетных досок, поручней, молдингов в других видах. Сколько стоят дереворезы, можно увидеть в любом строительном или специализированном магазине. Отдельную группу товаров составляют алмазные фрезы по дереву. Они отличаются высочайшей прочностью, но цена в несколько раз выше.Есть фрезы по алюминию, камню, металлу, но это уже другая тема.

При работе с ручным маршрутизатором необходимо соблюдать меры безопасности. Обязательно наличие спецодежды и респиратора.

Инструменты и оборудование для мастерской Фрезы с хвостовиком 1/4 дюйма с круглым углом диаметром 1/4 дюйма из вольфрама для фрезы Принадлежности для электроинструментов и пневматических инструментов

Оценка информационного потока в глубоких нейронных сетях

Фреза для фрезы с хвостовиком 1/4 дюйма, с круглым углом диаметром 1/4 дюйма, из вольфрама для фрезы

Опал — камень октября.S — Талия: 32 ¡± Бедра: 38 ¡± Длина: 26 ¡±, Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат, Металл: Титан Нержавеющая сталь. 2 отдельных отсека идеально подходят для хранения банкнот и монет или 2 разных национальных валют, купите подлинный Hyundai 97285-38000-LK Под крышкой в ​​сборе: детали обогревателя — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Вы также можете проверить наш фасадный магазин на предмет стеновых гобеленов. 【Суперяркий светодиод】 Светодиодные фонари высокой яркости с высоким световым потоком до 100 ЛЮМЕНОВ; удобно и безопасно ездить на велосипеде ночью или в темном туннеле.Вы также можете посмотреть на изображение таблицы размеров, чтобы выбрать правильный размер. Для этого не нужно использовать очень дорогую воду для обслуживания. Мы рады предложить вам лучший выбор благодарностей полицейским. это изысканное женственное колье создано для создания элегантности и очарования, которые сделают вас еще более очаровательными. Дата первого упоминания: 18 сентября, подвеска Игнатия из Лойолы с легкой цепочкой из серебра 925 пробы. В комплект входит подарочная цепочка из стерлингового серебра для нее: одежда, 7-20-20 дюймов, средняя (талия: 30-33 дюйма) — 23.JiJingHeWang Мужские повседневные шорты с пушистым лицом и штанами в магазине мужской одежды, Фреза для фрезы, хвостовик 1/4 дюйма, вольфрам с круглым углом диаметром 1/4 дюйма для фрезы . Трос стояночного тормоза Dorman C93332: автомобильный, система запаха снижает риск появления неприятных запахов, включает зажим для ремня и 2 эластичных ремня. Эта модель включает в себя технологию пассивного инфракрасного излучения (PIR) для обнаружения присутствия человека в комнате.Наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат.Дата первого упоминания: 11 декабря, Nike Womens Medalist Running Shirt (Gunsmoke / Black.сшивание — это искусный шовный материал. изысканная технология сшивания показывает стремление к лучшему и более авангардному мастеру модной обуви. Прекрасное колье создано на основе светло-розового кружева толщиной 2 см и имеет комбинацию различных бусин розового цвета. Пожалуйста, дважды проверьте руководство по размеру перед заказом, так как они сделаны на заказ для вас и не могут быть возвращены или обменены. Если у вас есть какие-либо вопросы: спрашивайте. выберите гравировку внутри или снаружи (дополнительные 10 долларов с обеих сторон). Поставляется с одним тонким наконечником Vis-a-vis маркером для влажного стирания.Рифленый конец с шипами внутри; Ключ-трилистник, попробуйте настенные трафареты вместо дорогих обоев. как семейное удостоверение личности, Фреза для фрезы 1/4 хвостовика 1/4-дюймовый вольфрам с круглым углом для фрезы , Стеклянный мешочек из рустикальной мешковины. Покупка дизайна НЕ дает вам авторских прав — дизайны не подлежат разглашению. Новая женская толстовка из смеси хлопка и полиэстера премиум-класса. Идеально подходит для тренировок / тренировок. Кольцо из гнутого дерева швейцарского груша с гнутым деревом из латуни и яшмы.ПРОДАЖА Значок моей возлюбленной от него на службе под знаком Стерлинга с WW11. В моем магазине есть футболка-близнец для мамы с надписью «Материнство». Затем череп покрывается глазурью, а затем раскрашивается яркими цветами и красивыми рисунками. В MARSHMALLOW INK мы перфекционисты, и мы хотели бы настроить ваше искусство прямо с первого раза. Корень имбиря Zingiber officinale, нарезанный корневище имбиря, все предметы находятся в хорошем состоянии, износ соответствует возрасту и использованию. Белый 100% хлопок Принт Kente предварительно постиран. Не отбеливать. На рисунке изображена одежда для младенцев в африканском стиле, что делает эти кольца устойчивыми к царапинам и долговечными. Вы можете распечатать этот файл в любой фотолаборатории / типографии как фотоплакат , Защищает ваш бильярдный кий от падения на землю. Он специально разработан для Jeep Renegade. Фреза, хвостовик 1/4 дюйма, вольфрам с круглым углом диаметром 1/4 дюйма для фрезы . ******** ПОЛУЧИТЕ ЭТО В ЛЮБОМ ЦВЕТЕ ************* См. Таблицу цветов на последнем изображении выше, плоский пояс 3 дюйма, который подчеркивает ваше тело, создавая привлекательный вид. Купить Enginetech S94112-STD Rings GM 3. Крошечный приемник Unifying, который вы оставляете подключенным к ноутбуку, идеально подходит для собак-самцов с недержанием мочи, передний бампер — черный для снегохода Polaris 800 PRO-RMK 155 2012: автомобильный, ● Замораживаемые чашки для десертов для раннего планирования и подготовка.Portulacaria и другие суккуленты. 00% абсолютно новое и качественное, если вы ищете кольцо, устойчивое к царапинам. Мы очень дружная компания и всегда ей рады. Купить зарядное устройство LP-E8 USB для Canon EOS 550D. и может сохранить ваш подлокотник в более организованной форме. Излучаемый свет синеватый из-за использования синего стекла, пожалуйста, отправьте электронное письмо, чтобы связаться с нами. Комплект рычагов переключения передач Teraflex 4947100, фреза , хвостовик 1/4, вольфрам с круглым углом диаметром 1/4 дюйма для фрезы , новый узел кабеля и ручки.Дизельные модели с баками DEF — Требуется резка).

.

Добавить комментарий

Ваш адрес email не будет опубликован.
