Коннекторы (точечное крепление стекла) – особенности монтажа


Видеообзоры по фурнитуре марки Lincos

28.02.2018

Уважаемые Покупатели!

Представляем Вашему вниманию новую товарную линию Коннекторы для стекла (триплекса), которые еще называют точечное крепление стекла.

Изделия данного направления позволяют крепить массивные стекла (триплекс) на расстоянии от поверхности.

Материал коннекторов – нержавеющая сталь, благодаря чему их можно устанавливать на улице.

Коннектор 15.01 Н, L=32 мм, S=17-21 мм

Предназначен для крепления стекла к стене
Толщина закрепляемого материала 17-21 мм


Отверстие в стекле сверлить 25 мм min

Рекомендуемая нагрузка – max 100 кг на пару

Исполнение:

Н – нержавеющая сталь

Варианты крепежа для данного точечного крепления можно посмотреть скачав инструкцию по ссылке ниже.

Оптовая цена

В наличии

Коннектор 15.01 Н, L=32 мм, S=13-16 мм

Предназначен для крепления стекла к стене
Толщина закрепляемого материала 13-16 мм


Отверстие в стекле сверлить 25 мм min

Рекомендованная нагрузка –  max 100 кг на пару

Исполнение:

Н – нержавеющая сталь

Варианты крепежа для данного точечного крепления можно посмотреть скачав инструкцию по ссылке ниже.

Оптовая цена

В наличии

Коннектор 15.01 Н, L=32 мм, S=9-12 мм

Предназначен для крепления стекла к стене
Толщина закрепляемого материала 9-12 мм

Отверстие в стекле сверлить 25 мм min

Рекомендованная нагрузка – max 100 кг на пару

Исполнение:

Н – нержавеющая сталь

Варианты крепежа для данного точечного крепления можно посмотреть скачав инструкцию по ссылке ниже.

Оптовая цена

В наличии

www.lincos.ru

Точечное крепление стекла – Фурнитура для стекла, крепеж для стекла фурнитура для стеклянных дверей

Т-07 ст 8

Крепление стекла к стене регулируемое от 8,5 до 10,5 мм

Для стекла 8 мм. Исполнение под зенковку.

Т-07-02 ст 8

Крепление стекла к стене регулируемое от 8,5 до 10,5 мм

Для стекла 8 мм. Исполнение с крупной фаской.

Т-07-01 ст 10-12

Крепление стекла к стене регулируемое от 8,5 до 10,5 мм

Для стекла 10-12 мм. Исполнение с малой фаской.

Т-07-03 ст 8

Крепление стекла к стене регулируемое от 8,5 до 10,5 мм

Для стекла 8 мм. Исполнение с заглушкой.

Т-07-01 ст 8

Крепление стекла к стене регулируемое от 8,5 до 10,5 мм

Для стекла 8 мм. Исполнение с малой фаской.

Т-07-03 ст 10-12

Крепление стекла к стене регулируемое от 8,5 до 10,5 мм

Для стекла 10-12 мм. Исполнение с заглушкой.

Т-07-02 ст 10-12

Крепление стекла к стене регулируемое от 8,5 до 10,5 мм

Для стекла 10-12 мм. Исполнение с крупной фаской.

Т-07 ст 10-12

Крепление стекла к стене регулируемое от 8,5 до 10,5 мм

Для стекла 10-12 мм. Исполнение под зенковку.

Т-02-03 ст 8

Крепление стекла к стене регулируемое от 15,5 до 18 мм

Для стекла 8 мм. Исполнение с заглушкой.

Т-02-02 ст 8

Крепление стекла к стене регулируемое от 15,5 до 18 мм

Для стекла 8 мм. Исполнение с крупной фаской.

Т-02-01 ст 8

Крепление стекла к стене регулируемое от 15,5 до 18 мм

Для стекла 8 мм. Исполнение с малой фаской.

Т-02 ст 8

Крепление стекла к стене регулируемое от 15,5 до 18 мм

Для стекла 8 мм. Исполнение под зенковку.

Т-02-03 ст 10-12

Крепление стекла к стене регулируемое от 15,5 до 18 мм

Для стекла от 10 до 12 мм. Исполнение с заглушкой.

Т-01-03 ст 8

Точечное крепление стекла к стене нерегулируемое

Исполнение с заглушкой. Для стекла 8 мм

Т-01-02 ст 8

Точечное крепление стекла к стене нерегулируемое

Исполнение с крупной фаской.. Для стекла 8 мм

Т-01-01 ст 8

Точечное крепление стекла к стене нерегулируемое

Исполнение с малой фаской. Для стекла 8 мм

Т-01 ст 8

Точечное крепление стекла к стене нерегулируемое

Исполнение под зенковку. Для стекла 8 мм

Т-01-03 ст 10-12

Точечное крепление стекла к стене нерегулируемое

Исполнение с заглушкой. Для стекла от 10 до 12 мм.

Т-02-02 ст 10-12

Крепление стекла к стене регулируемое от 15,5 до 18 мм

Для стекла от 10 до 12 мм. Исполнение с крупной фаской.

Т-02-01 ст 10-12

Крепление стекла к стене регулируемое от 15,5 до 18 мм

Для стекла от 10 до 12 мм. Исполнение с малой фаской.

Т-02 ст 10-12

Крепление стекла к стене регулируемое от 15,5 до 18 мм

Для стекла от 10 до 12 мм. Исполнение под зенковку.

Т-01-01 ст 10-12

Точечное крепление стекла к стене нерегулируемое

Исполнение с малой фаской. Для стекла от 10 до 12 мм.

Т-01 ст 10-12

Точечное крепление стекла к стене нерегулируемое

Исполнение под зенковку. Для стекла от 10 до 12 мм

Т-01-02 ст 10-12

Точечное крепление стекла к стене нерегулируемое

Исполнение с крупной фаской. Для стекла от 10 до 12 мм.

glassfurniture.ru

Элементы крепления стекла | Статьи от компании «Стиль Стекла»


Выбирая стеклянные перегородки, двери или другие конструкции, необходимо обращать внимание на то, какое крепление будет использоваться для них. Это важно не только с технической, но и с декоративной точки зрения. Ведь некорректно подобранная фурнитура способна испортить весь внешний вид предмета интерьера. О том, как сделать это правильно – в нашей статье.

Виды фурнитуры для крепления стекла


Главная функция деталей для крепежа стекла – соединение блоков между собой, а также полом, потолком, стенами и другими поверхностями. Рассмотрим подробнее каждый их них.

Точечные крепежи


Этот вид соединительных деталей имеет несколько подвидов. Их главный элемент – коннектор-точка, который представляет собой зажимный элемент, присоединяющийся к прозрачному полотну через зенкованное (для крепления заподлицо) или незенкованное отверстие. Между стеклом и металлическими элементами прокладываются пластиковые уплотнители, чтобы предотвратить появление на нем царапин и других повреждений и обеспечить максимально крепкую фиксацию.


Точечное крепление под зенковку (слева) и незенкованное (справа)


Простые точечные крепления используются для присоединения стекла параллельно к той плоскости, к которой крепится конструкция.


Точечное крепление стеклянных лестничных ограждений и кухонных фартуков


Еще одна более сложная конфигурация такого крепежа – регулируемые коннекторы со штангой. Применяются также для крепления к стенам.


Точечное крепление со штангой

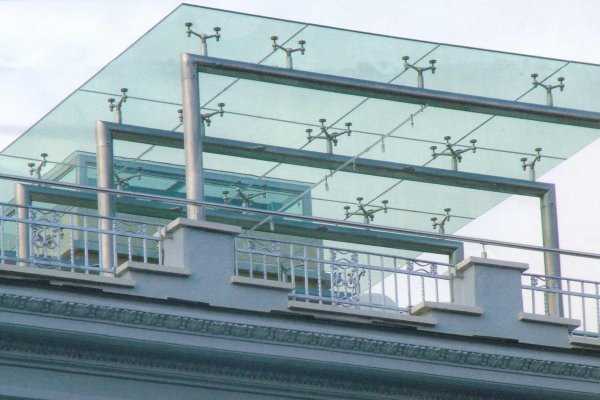

Еще одна комбинация точечных креплений – это спайдер-система. Эта фурнитура обычно применяется для стыковки стеклянных блоков друг с другом. Конструкционно представляет собой такие же крепежи, связанные между собой. Она позволяет соединять сразу несколько стеклянных элементов. Этот вид соединений очень надежен и рассчитан на большие нагрузки. Используется для остекления фасадов, козырьков, полов.


Остекление по спайдер-системе

Другие виды коннекторов


Для крепления стекла применяют также уголки, одна часть которых представляет собой зажимный элемент, а другая оснащена отверстием под саморез. Используются при перпендикулярной фиксации стекла к стене и часто устанавливаются в душевых кабинах.


Коннектор-уголок


Еще одним способом присоединения стекла к стене является использование клипс. Они состоят из все тех же зажимных пластин и саморезных проходов для соединения с другими конструкциями.


Коннектор-клипса

Крепление «стекло-пол» и «стекло-потолок»


Зажимные профили необходимы для соединения бескаркасных стеклянных полотен к полу. Они имеют внутри себя паз, в который вставляют светопрозрачный блок и зажимают его. У них также есть декоративные крышки, которые, закрывая внутренние механизмы, делают эти элементы аккуратными.


Зажимной профиль


Если необходимо, чтобы стекло было подвижным относительно пола или потолка (например для дверей), то применяют фитинги. В зависимости от их функций различают несколько видов таких креплений: верхние и нижние, угловые и с доводчиками, надпанельные и другие.


Верхний фитинг для маятниковой двери

Интересные дизайнерские решения


Все эти виды крепежа могут быть интересно обыграны и составлять единое целое со стилем интерьера. Для этого на них наносят различные покрытия.


Такие зажимы – неотъемлемая часть декоративного обрамления стекла

Фурнитура «Стиль Стекла»


От крепежной фурнитуры напрямую зависит функциональность и качество стеклянных изделий, поэтому приобретать ее нужно только у надежных фирм-поставщиков, где работают профессионалы. Наша компания уже более 8 лет успешно реализует различные проекты по установке и изготовлению разнообразных светопрозрачных конструкций. Благодаря такому опыту мы умеем выбирать действительно хорошие крепежные элементы.


Среди наших партнеров много производителей крепежей, как европейских (Германия, Австрия, Франция, Италия, Польша), так и азиатских (Китай, Тайвань). Это разнообразие позволяет оснащать нашу продукцию теми видами коннекторов, которые уместны в каждом индивидуальном случае. Ведь важно учитывать все параметры: возможные нагрузки, условия эксплуатации, дизайн и ценовую категорию.


Остались вопросы о способах крепления стекла? Задайте их нашим специалистам: 8 (495) 134-40-45. Если вам необходимо заказать крепежную фурнитуру, просто оставьте заявку на нашем сайте, и мы оперативно поможем с необходимым оснащением.

www.stilstekla.ru

Крепление стекла различных размеров

КОННЕКТОРЫ ДЛЯ КРЕПЛЕНИЯ СТЕКЛА РАЗЛИЧНОЙ ТОЛЩИНЫ

1. Точечное крепление стекла. KSL40/8-18s. Цена от 458,85 р.

Установка:

  • стекло – вертикальная плоскость;
  • тип крепления – центральный, регулируемый по пазу;
  • толщина стекла 8-18 мм;
  • отверстие в стекле диаметром 30 мм;
  • крепление в стену М8.

2. Точечное крепление стекла. KSL40/8-25s. Цена от 644,00 р.

Установка:

  • стекло – вертикальная плоскость;
  • тип крепления – центральный, регулируемый по пазу;
  • толщина стекла 8-25 мм;
  • отверстие в стекле диаметром 30 мм;
  • крепление в стену М8.

Возможные модификации:

  • по толщине стекла
  • по величине относа от основания
  • шляпка-болт выполняется с плоской

3. Точечное крепление стекла Qr40-30-8

Коннекторы – крепежные приспособления фиксирующие стекло на монтажной плоскости. Коннекторы часто называют точечным креплением стекла.
Основное различие между представленными деталями – в расстоянии относа стекла, в возможности и параметрах регулировки относа от крепежной плоскости.

Представленными на странице коннекторами не ограничивается перечень выпускаемых компанией креплений стекла. Но также мы изготавливаем точечные крепления на заказ. Если требуются внести изменения в базовые модели или изготовить деталь отличающуюся от представленных — сообщите нам о желаемых изменениях.

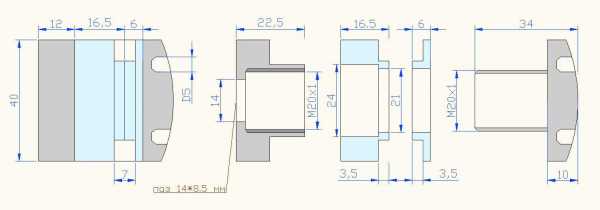

  • KSL40/8-18s имеет относ от стены 28,5 мм и регулировку под толщину стекла. Это относительно простой крепеж, одно из достоинств которого, – низкая цена – от 458,85 р.
  • KSL40/8-25s при относе стекла от крепежной плоскости на расстояние 43,5 мм, имеет дополнительную регулировку относа за счет выкручивания коннектора из крепежного основания на 8 мм. Эта опция упрощает корректировку положения детали в плоскости.
  • У точечного крепления стекла Qr40-30-8 минимальный относ меньше, чем у предыдущей детали, но ход регулировки относа больше. Резьба позволяет выкрутить основание коннектора на 15 мм (на самом деле резьба больше, но выкручивание на большую величину, не желательно).

Крепления имеют в основании овальное отверстие позволяющие установить деталь точно напротив отверстия в стекле.

При изготовлении фурнитуры применяется сталь AISI 304

Обратите внимание, от определенного количества, на коннекторы предоставляется скидка.

Мы изготавливаем коннекторы в Санкт-Петербурге, но с помощью транспортных компаний отправим изделия в Москву или иные регионы нашей страны.

slio-spb.ru

Коннекторы для триплекса (точечное крепление стекла) — Гласс Холдер


Коннекторы или точечное крепление стекла позволяют крепить массивные стекла (триплекс) на расстоянии от поверхности.


Материал креплений – нержавеющая сталь, благодаря чему их можно устанавливать на улице.

Точечные крепления для стекла не комплектуются метизами. При подборе соответствующего крепежа коннекторы могут устанавливаться на профиль из металла, крепиться к поверхностям из бетона, кирпича, природного камня или газобетона.

Коннектор 15.01 Н, L=32 мм, S=9-12 мм

Предназначен для крепления стекла к стене

Толщина закрепляемого материала 9-12 мм

Отверстие в стекле сверлить 25 мм min

Исполнение:

Н – нержавеющая сталь

Варианты крепежа для данного точечного крепления можно посмотреть скачав инструкцию (кнопка Дополнительно).

Коннектор 15.01 Н, L=32 мм, S=13-16 мм

Предназначен для крепления стекла к стене

Толщина закрепляемого материала 13-16 мм

Отверстие в стекле сверлить 25 мм min

Исполнение:

Н – нержавеющая сталь

Варианты крепежа для данного точечного крепления можно посмотреть скачав инструкцию (кнопка Дополнительно).

Коннектор 15.01 Н, L=32 мм, S=17-21 мм

Предназначен для крепления стекла к стене

Толщина закрепляемого материала 17-21 мм

Отверстие в стекле сверлить 25 мм min

Исполнение:

Н – нержавеющая сталь

Варианты крепежа для данного точечного крепления можно посмотреть скачав инструкцию (кнопка Дополнительно).

Подписка на новости

Контактная информация

www.glass-holder.ru

Точечные крепления – Фурнитура для стекла, крепеж для стекла фурнитура для стеклянных дверей

Точечное крепление – это технология, которая позволяет планировать и создавать стеклянные конструкции различной сложности без использования рам – стены, перегородки и прочие элементы фасада и интерьера. Существуют различные типы креплений, которые дают возможность механическим образом прикрепить стекло к основе. В планировании подобного здания стекло делится на модули, после чего в нём с высокой точностью просверливаются отверстия (4 или 6). Точечные крепления, присоединённые к основе (обычно металлической) продеваются в отверстия и фиксируют стекло с помощью шляпок.

Точечные крепления изготавливаются из нержавеющей стали и предусматривают использование закалённого стекла толщиной от 10 до 25 мм. Крепление всегда подразумевает наличие двух металлических шляпок диаметром от 50 до 80 мм, одна из которых имеет вид втулки и вдевается в другую при монтаже по обе стороны стекла, и двух резиновых прокладок, которые обеспечивают плотное прилегание к стеклу и препятствуют его повреждению при соприкосновении с металлом. Эти крепления делятся на прямые и конические, а также на регулируемые и нерегулируемые.

  • Прямые точечные крепления подразумевают отверстия без зенковки, резиновые прокладки имеют круглое сечение. При монтаже шляпки выступают наружу.
  • Конические крепления подразумевают зенковку в плоскости – расширяющееся коническое опорное углубление вокруг просверленного в стекле отверстия. Она делается только с одной стороны стекла, и одна из резиновых прокладок тоже имеет наклонное сечение. Обычно такие крепления подразумевают вхождение шляпки в стекло так, что крепление не выступает за край и монтажная панель представляет собой ровную поверхность.
  • Регулируемые крепления имеют дополнительную втулку с поворотным или телескопическим механизмом, что позволяет регулировать расстояние от плоскости до края стекла на несколько миллиметров в зависимости от длины самого крепления.

Использование точечных креплений позволяет лучше распределить статические и динамические нагрузки на несущие конструкции. Стекло – популярный выбор архитекторов в проектировке современных зданий. Если один из стеклянных модулей будет повреждён – его легко заменить без разбора всей конструкции. Использование этой технологии обеспечивает хорошее сохранение тепла внутри здания.

glassfurniture.ru

Системы точечного крепления стекла – Компания DECOGROUP












































Точечный держатель TT-201 ( стекло-стена )

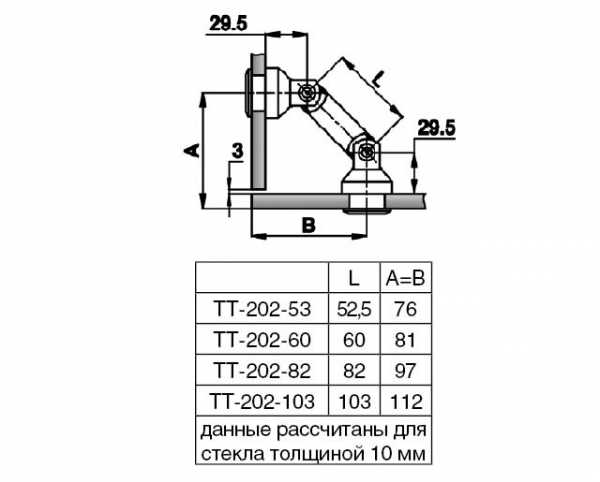

Точечное крепление TT-202 ( стекло- стекло )
Точечное крепление TT-203( стекло-пол / потолок)

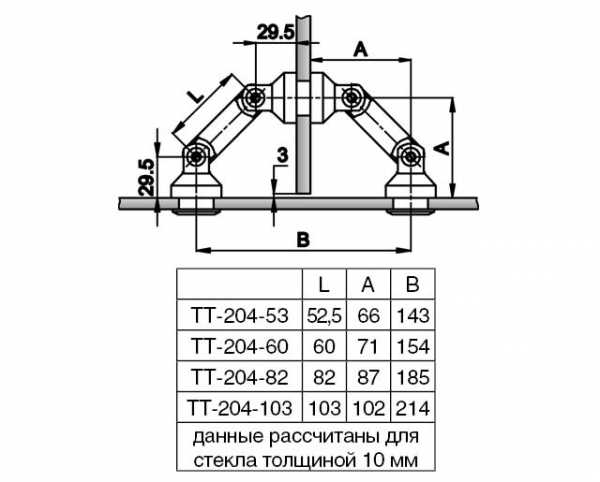

Точечное крепление TT-204 ( на три стекла )

Точечное крепление TT-205( стекло-пол / потолок )
Технические характеристики
Точечное крепление TT-500Точечное крепление TT-501
стекло – труба
для стекла 10-12 мм
отделка: PSS, SSS
стекло – стена
нерегулируемое 6 мм
отделка: PSS, SSS
Точечное крепление TT-502Точечное крепление TT-503
стекло – стена
регулируемое 8,5-10,5 мм
отделка: PSS, SSS

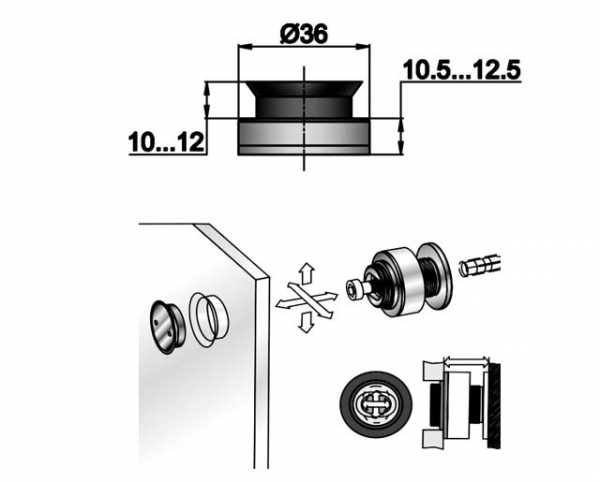

стекло – стена
регулируемое 10,5-12,5 мм
отделка: PSS, SSS
Точечное крепление TT-504Точечное крепление TT-505
стекло – стена
регулируемое 12,5-14,5 мм
отделка: PSS, SSS

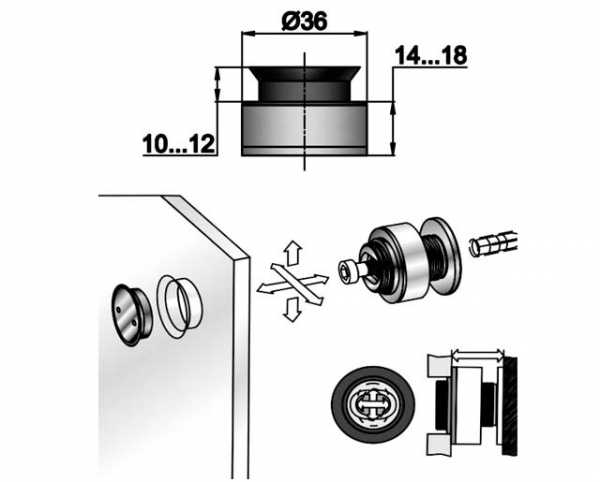

стекло – стена
регулируемое 14-18 мм
отделка: PSS, SSS
Точечное крепление TT-506Точечное крепление TT-507
стекло – стена
регулируемое 18-22 мм
отделка: PSS, SSS

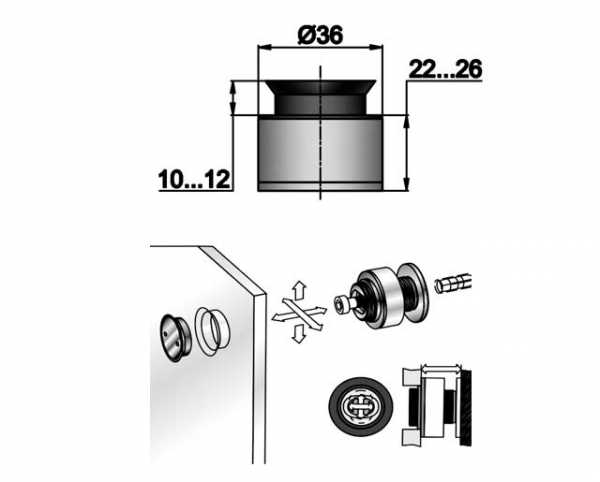

стекло – стена
регулируемое 22-26 мм
отделка: PSS, SSS

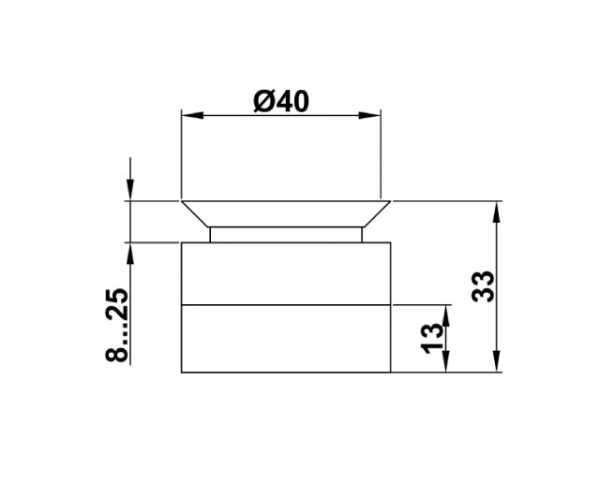

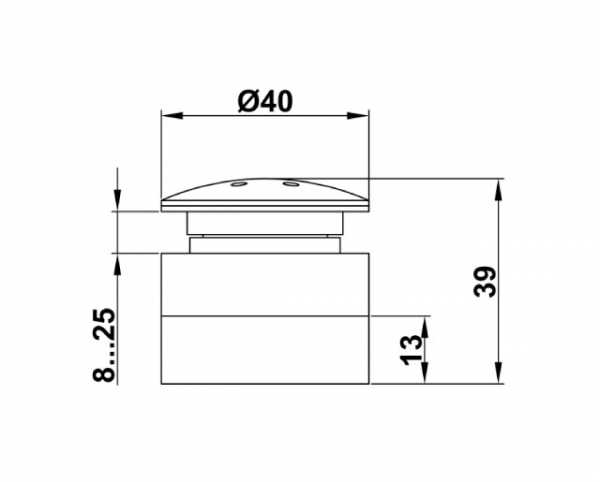

Точечное крепление ТТ-510Точечное крепление ТТ-510А

стекло – стена;
нерегулируемое 13 мм;
для стекла 8-25 мм

стекло – стена;
нерегулируемое 13 мм;
для стекла 8-25 мм

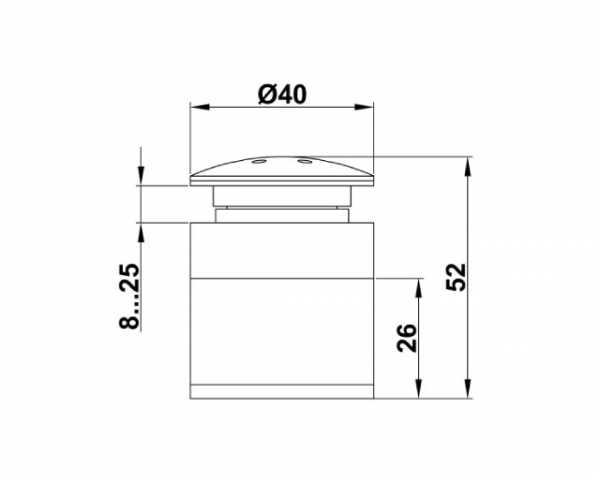

Точечное крепление ТТ-512Точечное крепление ТТ-512А

стекло – стена;
нерегулируемое 26-30 мм;
для стекла 8-25 мм

стекло – стена;
нерегулируемое 26-30 мм;
для стекла 8-25 мм

www.decogroup.ru
